Descrierea produsului NICE SMX2R - receptor extern universal cu două canale și cod variabil
Înlocuitor disponibil!
Receptorul extern NICE SMX2R este disponibil la lichidare. Va fi înlocuit cu modelul NICE OX2.
Cu două canale (ce înseamnă?) receptor compatibil cu telecomenzile NICE cu codul de tip rolling FloR (codul de 52 de biți permite 4,5 trilioane de combinații, deci este practic imposibil de clonat). Recunoaște, de asemenea, și codarea O-View telecomenzilor Era One și Era Inti și codarea Smilo. Cu ajutorul acestui receptor puteți comanda un dispozitiv automatizat de altă marcă, folosind o telecomandă NICE.
În memoria receptorului puteți stoca până la 256 de telecomenzi.
Alegerea modului de alimentare a receptorului NICE SMX2R
Dispozitivul este livrat cu cablajul pregătit; trebuie doar să îl conectați la o sursă de alimentare (curent continuu sau alternativ de 12 V ori 24 V). Modul de alimentare se selectează cu ajutorul jumperului, conform tabelului de mai jos:
 |
Jumper | Mod de alimentare | Interval de tensiune |
|---|---|---|---|
| nu este montat | 24V AC/DC | 18–28V | |
| este montat | 12V AC/DC | 10–18V |
Conexiuni electrice
Receptorul include cablajul pentru alimentare, ieșirile celor două relee și intrarea pentru antenă:
| Culoarea cablului | Intrare/ieșire | Descriere |
|---|---|---|
| Roșu/negru | Alimentare | Firul roșu este plusul, iar cel negru este minusul. În cazul alimentării cu curent alternativ, polaritatea nu contează. |
| Alb/alb | Ieșire releu 1. adică acționare cu butonul 1. |
Pentru contacte normal deschise (NO). Dacă doriți să utilizați contacte normal închise (NC), procedați după cum urmează. |
| Violet/violet | Ieșire releu 2. adică acționare cu butonul 2. |
Pentru contacte normal deschise (NO). Dacă doriți să utilizați contacte normal închise (NC), procedați după cum urmează. |
| Galben | Antenă | Antena este opțională; puteți lăsa receptorul doar cu cablul furnizat, iar raza de acțiune va fi de aproximativ 40-50 m. |
Galerie foto receptor NICE SMX2R

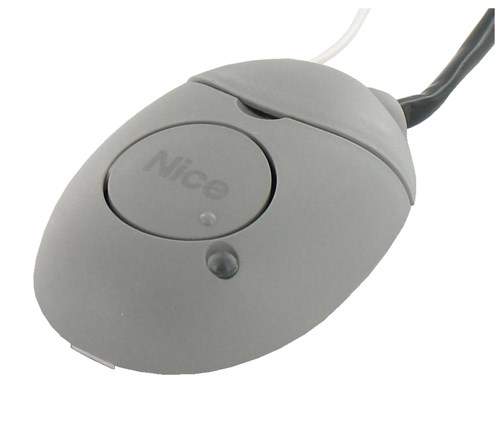

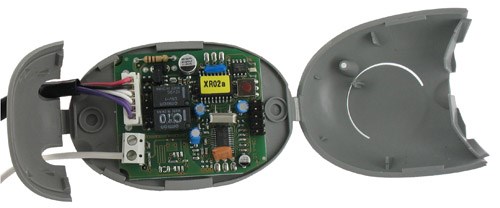

| Exterior | Interior |
|---|---|
 |
 |

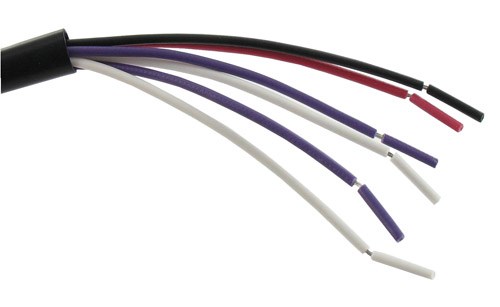

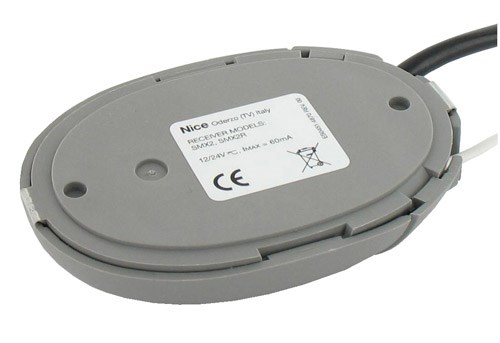

| Vedere de jos | Detaliu cablaj |
 |
 |
Utilizarea contactelor normal închise (NC)
În mod standard, receptorul funcționează cu contacte normal deschise (NO), ceea ce înseamnă că, după transmiterea unei comenzi de la telecomandă, circuitul se închide pentru aproximativ 300 ms, trimițând astfel comanda de acționare către dispozitivul controlat. Dacă doriți funcționarea inversă, adică circuitul să se deschidă pentru aproximativ 300 ms după transmiterea comenzii, procedați după cum urmează:
| 1. Deschideți capacul superior al receptorului | 2. Deschideți capacul inferior al receptorului |
|---|---|
 |
 |
| 3. Scoateți placa de circuit imprimat și întoarceți-o pe partea din spate | |
 |
|
|
Pentru ambele relee, procedura este aceeași:
Operațiunea este reversibilă și o puteți aplica doar unuia dintre relee, după necesități. |
|
Asocierea telecomenzilor cu receptorul NICE SMX2R
 |

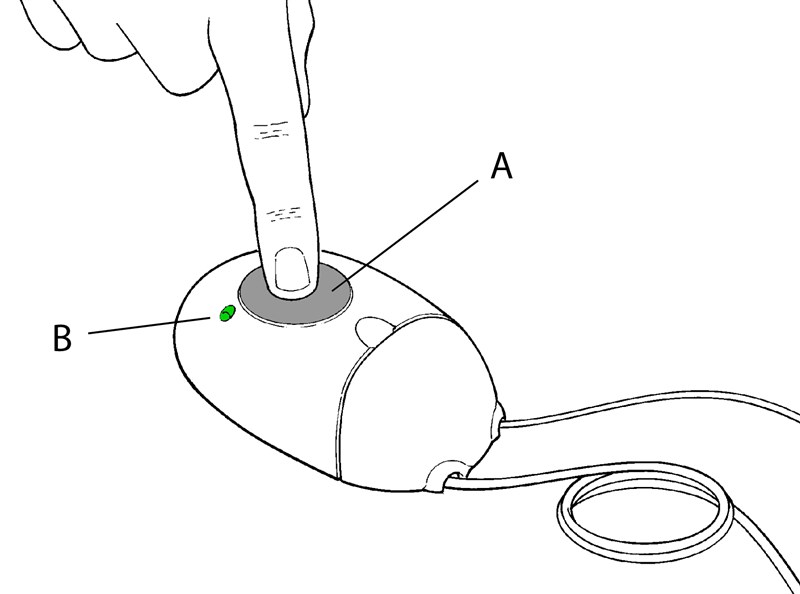

Dacă trebuie doar să asociați rapid telecomanda cu receptorul și nu aveți nevoie de alte funcții, apăsați și mențineți apăsat butonul A de pe receptor până când se aprinde LED-ul B. Apoi aveți 10 secunde pentru a apăsa și menține apăsat orice buton de pe telecomandă, până când LED-ul clipește de trei ori. |
Dacă aveți nevoie de funcții avansate, de exemplu dacă doriți să folosiți telecomanda pentru mai multe dispozitive sau să atribuiți unui buton o comandă specifică, consultați articolul detaliat despre asocierea telecomenzilor cu automatizările NICE.
Schimbarea canalului receptorului asociat unui buton al telecomenzii
La telecomenzile NICE FloR FLO2R-S puteți seta direct de pe telecomandă canalul pe care îl va transmite butonul respectiv. În mod standard, primul buton este setat pe primul canal, iar al doilea buton pe al doilea canal. Procedura se efectuează separat pentru fiecare buton, după cum urmează:
 |
|
 |
 |
| Întrerupeți conexiunea marcată și conectați-o cu o picătură de cositor la canalul 2, 3 sau 4. | Întrerupeți conexiunea marcată și conectați-o cu o picătură de cositor la canalul 1, 3 sau 4. |
Caracteristici tehnice ale receptorului NICE SMX2R
| Codificare |
|
|---|---|
| Alimentare |
|
| Consum (minim) | 10 mA la 24V |
| Consum (maxim) | 60 mA la 24V |
| Frecvență | 433,92 MHz |
| Sensibilitate | 0,5 µV |
| Număr de relee | 2 relee |
| Viteză de recunoaștere | 200ms |
| Timp de comutare | 300ms |
| Contact pentru releu normal deschis | max. 0,2A și 50V |
| Temperatură de funcționare | -10 până la +55 °C |
| Clasă de protecție | IP 30D |
| Dimensiuni | 86×22×57 mm (l×a×î) |
| Greutate | 55 g |
