KEY RXM23 (900RXM23) - receptor extern universal cu două canale, cu cod variabil și fix
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
245,61 RON cu TVA
| Greutate |
|---|
| 0,15 kg |
Descrierea produsului KEY RXM23 (900RXM23) - receptor extern universal cu două canale, cu cod variabil și fix
Cu două canale (adică, cu două butoane) receptor compatibil cu telecomenzile KEY cu cod variabil (ROLLING), precum și cu cod fix (FIX) . . Cu ajutorul acestui receptor, puteți controla cu o telecomandă marca KEY un dispozitiv automatizat de la o altă marcă, de exemplu motoarele mărcii NICE din oferta noastră. Este util mai ales dacă dețineți deja un motor marca KEY și telecomenzi aferente și doriți să montați un motor de altă marcă, pe care să îl controlați cu telecomenzile KEY. O a doua opțiune este să achiziționați un receptor extern NICE, de exemplu NICE SMX2R, sau NICE FLOX2R, dacă doriți să utilizați în principal telecomenzile NICE.
În memoria receptorului puteți stoca până la 200 de telecomenzi.

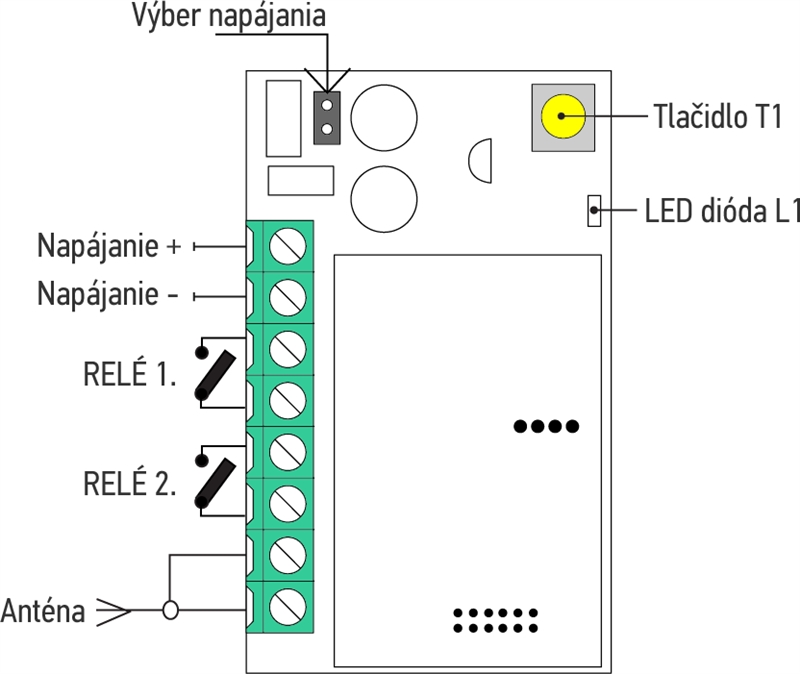

Schema receptorului KEY RXM23 (900RXM23) și conexiunea electrică
Receptorul KEY RXM23 include o regletă de conexiuni pentru alimentare, două ieșiri de releu fără potențial și o intrare pentru antenă. De asemenea, include butonul T1, LED-ul L1 și un jumper pentru selectarea modului de alimentare.

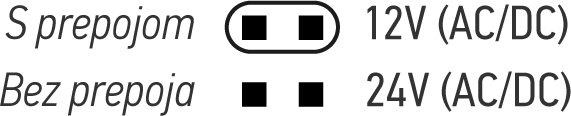

Dispozitivul este livrat cu o regletă de conexiuni la care conectați sursa de alimentare (12 V sau 24 V, curent continuu sau alternativ). Modul de alimentare se selectează cu ajutorul jumperului, conform imaginii de mai jos:
Asocierea telecomenzilor cu receptorul KEY RXM23
Prima telecomandă înregistrată stabilește tipul de codificare pe care îl va recunoaște receptorul. Prin urmare, receptorul NU poate fi utilizat cu telecomenzi cu cod fix ȘI cu cod variabil, ci cu telecomenzi cu cod fix SAU cu cod variabil. După conectarea alimentării la receptor, acesta va clipi astfel:
| 1 clipire lungă | Memoria este goală, adică puteți stoca în ea o telecomandă cu cod fix sau cu cod variabil. Această telecomandă va stabili tipul de codificare pe care receptorul îl va recunoaște în continuare (până la ștergerea întregii memorii). |
|---|---|
| 2 clipiri rapide | În receptor puteți stoca telecomenzi doar cu cod fix. |
| 3 clipiri rapide | În receptor puteți stoca telecomenzi doar cu cod variabil. De exemplu, KEY Sub SUB-44R. |
Înregistrarea telecomenzii în memoria receptorului cu ajutorul butonului de pe receptor
Atenție: după intrarea în modul de memorare, pot fi înregistrate orice telecomenzi (emițătoare) aflate în raza de acțiune. Pentru a evita înregistrarea accidentală în memorie a unei telecomenzi străine, deconectați temporar antena pentru a reduce raza de acțiune a receptorului.
Procesul de înregistrare în memorie este următorul:
- Apăsați butonul T1 de pe receptor o dată pentru a memora RELEUL 1 sau de două ori pentru a memora RELEUL 2.
- LED-ul L1 de pe receptor va răspunde cu o clipire (pentru RELEUL 1) sau cu două clipiri (pentru RELEUL 2).
- În decurs de șapte secunde, apăsați butonul de pe telecomandă și țineți-l apăsat cel puțin două secunde.
- Dacă înregistrarea a reușit, LED-ul L1 va clipi lung.
- Dacă doriți să înregistrați o altă telecomandă, continuați cu pasul 3; dacă nu, așteptați șapte secunde, până la expirarea temporizării.
Înregistrarea telecomenzii în memoria receptorului cu ajutorul unei telecomenzi deja asociate
O NOUĂ telecomandă poate fi înregistrată în memoria receptorului fără a interveni asupra receptorului (dar trebuie să se afle în raza de acțiune a antenei acestuia). Pentru aceasta, aveți însă nevoie de o telecomandă deja înregistrată în memoria receptorului (adică o VECHE telecomandă). Procedura este următoarea și se repetă separat pentru fiecare buton:
- Apăsați butonul de pe NOUA telecomandă timp de cel puțin 5 secunde.
- Apăsați butonul de pe VECHEA telecomandă timp de cel puțin 3 secunde (dacă pasul 1 a reușit, receptorul nu ar trebui să reacționeze prin mișcarea porții; în caz contrar, reluați procedura și țineți apăsat mai mult la pasul 1).
- Apăsați butonul de pe NOUA telecomandă timp de cel puțin 3 secunde.
- Apăsați butonul de pe VECHEA telecomandă timp de cel puțin 3 secunde.
- Așteptați 7 secunde și testați NOUA telecomandă (respectiv butonul respectiv).
Ștergerea telecomenzii din memoria receptorului
Procedura de ștergere a telecomenzii din memorie este următoarea:
- Apăsați butonul de pe receptor și țineți-l apăsat cel puțin 3 secunde, respectiv până când se aprinde LED-ul L1. Apoi eliberați-l.
- În decurs de șapte secunde de la aprinderea LED-ului, apăsați și țineți apăsat butonul de pe telecomandape care doriți să o ștergeți, până când LED-ul L1 se stinge. Apoi eliberați-l.
- După aproximativ o secundă, LED-ul de pe receptor va începe să clipească la intervale de o jumătate de secundă.
- Apăsați butonul T1 de pe receptor.
- Dacă ștergerea a reușit, LED-ul L1 va clipi lung.
- Așteptați 7 secunde.
Ștergerea întregii memorii a receptorului
Procedura de ștergere a ÎNTREGII memorii este următoarea:
- Apăsați butonul T1 de pe receptor și țineți-l apăsat până se aprinde LED-ul L1 (după aproximativ 3 secunde); continuați să-l țineți apăsat până se stinge LED-ul L1 (după aproximativ 3 secunde), apoi eliberați-l.
- După aproximativ o secundă, LED-ul va începe să clipească singur la intervale de o secundă.
- Exact la a treia clipire, apăsați butonul T1 de pe receptor.
- Dacă ștergerea a reușit, LED-ul L1 va clipi lung.
Caracteristicile tehnice ale receptorului KEY RXM23
| Codificare | - FIX - ROLLING |
|---|---|
| Telecomenzi compatibile | - SUB - ORION |
| Alimentare | - 12V AC/DC - 24V AC/DC |
| Consum (minim) | 18 mA |
| Consum (maxim) | 44 mA |
| Putere consumată | 1W |
| Frecvență | 433,92 MHz |
| Antenă | 50Ω |
| Sensibilitate | -108 dB |
| Număr de relee | 2 relee |
| Contact pentru releu normal deschis | max. 1A și 24Vdc |
| Temperatură de funcționare | -20 până la +55 °C |
| Clasă de protecție | IP30 |
| Dimensiuni | 82×25×42 mm (l×a×î) |
| Greutate | 55 g |
