NICE FLOX2R – receptor extern universal cu două canale și cod variabil
| Disponibilitatea produsului: | Vânzarea s-a încheiat | Din păcate, produsul nu mai poate fi livrat. Asta nu înseamnă că nu va mai fi disponibil niciodată, ci doar că, momentan, nu este planificată reluarea vânzării lui. |
|---|
Descrierea produsului NICE FLOX2R – receptor extern universal cu două canale și cod variabil
Înlocuitor disponibil!
Receptor extern cu două canale FLOX2R a fost înlocuit cu un receptor extern cu două canale, 433,92 Mhz - NICE OX2.
Receptor cu două canale (ce înseamnă?) receptor compatibil cu telecomenzile NICE cu cod variabil de tip FloR (codul de 52 de biți permite 4,5 bilioane de combinații, astfel încât este practic imposibil de compromis). Recunoaște, de asemenea, și codificarea O-View telecomenzilor Era One și Era Inti. Cu ajutorul acestui receptor puteți controla cu ajutorul unei telecomenzi marca NICE un dispozitiv automatizat de altă marcă. Dispozitivul include modulul de memorie BM250 pentru stocarea a 63 de coduri.
0. Cuprins
1. Descrierea produsului și conexiunea electrică
2. Selectarea canalului telecomenzii pentru releu
3. Utilizarea contactelor normal închise (NC)
4. Asocierea canalului receptorului cu butonul telecomenzii
5. Programare
5.1. MEMORAREA RAPIDĂ A TELECOMENZII
5.2. MEMORAREA STANDARD A TELECOMENZII
5.3. MEMORAREA TELECOMENZII DE LA DISTANȚĂ (ÎN RAZA RECEPTORULUI)
5.4. ȘTERGEREA COMPLETĂ A MEMORIEI
5.5. ȘTERGEREA UNEI TELECOMENZI ANUME DIN MEMORIA RECEPTORULUI
6.1 PAS CU PAS
6.2 TEMPORIZATOR
6.3 ALARMĂ
7.1 ACTIVAREA BLOCĂRII MEMORIEI PRIN: HARDWARE
7.2 ACTIVAREA BLOCĂRII MEMORIEI PRIN: SOFTWARE
7.3 DEZACTIVAREA BLOCĂRII MEMORIEI
7.4 BLOCAREA MEMORIEI CU PAROLĂ
8. Caracteristicile tehnice ale receptorului NICE FloxR FLOX2R
1. Descrierea produsului și conexiunea electrică
Receptorul extern poate fi montat pe perete sau pe tavan cu ajutorul șuruburilor ori sub capacul de acționare, pe care îl va comanda.

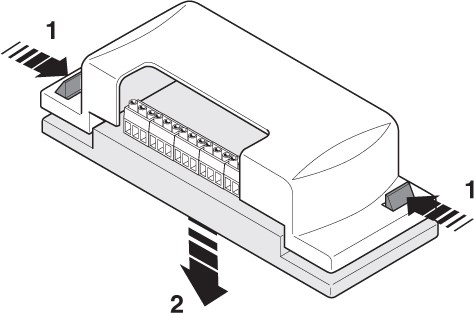

| 1. Deschideți carcasa receptorului | 2. Realizați conexiunile electrice conform schemei următoare: |
 |
 |

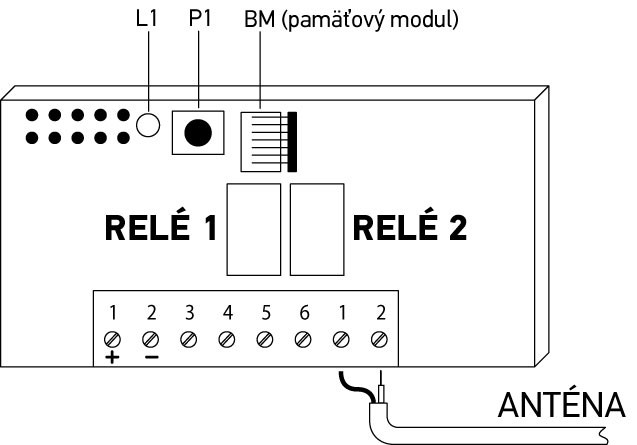

| Componentă | Descriere |
|---|---|
| L1 | LED indicator |
| P1 | Buton de programare |
| BM | Modul de memorie BM detașabil |
| Intrări | Descriere |
|---|---|
| 1–2 | ALIMENTARE: 12/24 V curent continuu sau alternativ |
| 3–4 | RELEU 1: contact pentru releul 1 normal deschis (NO) |
| 5–6 | RELEU 2: contact pentru releul 2 normal deschis (NO) |
| 1–2 | ANTENĂ: intrare pentru antenă, se recomandă utilizarea unui cablu coaxial RG58 cât mai scurt posibil (până la 10 m). În acest caz, conectați ecranul la intrarea 1 și conductorul central al cablului coaxial la intrarea 2. |
2. Selectarea canalului telecomenzii pentru releu
Receptorul extern poate recunoaște toate cele patru butoane (canale) telecomenzii, dar pot fi utilizate doar două butoane (canale).
Notă: Telecomenzile NICE cu codificare FloR acceptă patru tipuri de comenzi, atribuite fiecărui buton – canal:
| Buton | Comandă | Secvență la apăsarea repetată a telecomenzii |
|---|---|---|
| Buton 1 | Pas cu pas | Deschidere > Oprire > Închidere > Deschidere |
| Buton 2 | Deschidere parțială | Deschidere parțială > Oprire > Închidere > Oprire > Deschidere parțială |
| Buton 3 | Doar deschidere | Deschidere > Oprire > Deschidere |
| Buton 4 | Doar închidere | Închidere > Oprire > Închidere |
Alocarea canalului fiecărui releu se realizează prin intermediul unei punți, conform tabelului următor:
| Canal | Releu 1 | Releu 2 |
|---|---|---|
| Canalul 1 |  |
 |
| Canalul 2 |  |
 |
| Canalul 3 |  |
 |
| Canalul 4 |  |
 |
3. Utilizarea contactelor normal închise (NC)
Dacă trebuie să controlați cu ajutorul unui receptor extern un dispozitiv care necesită la intrare contacte normal închise (NC) și care execută comanda respectivă după deschiderea acestora, procedați astfel:
- Deconectați receptorul extern de la alimentare.
- Scoateți cu grijă placa de circuit imprimat din carcasă și întoarceți-o.

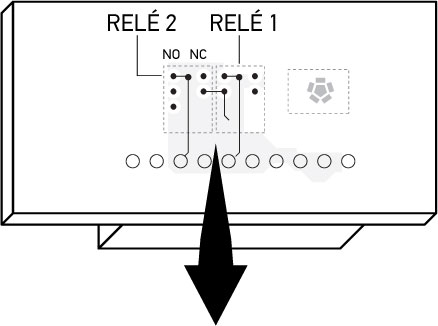

- Conform imaginii
întrerupeți conexiunea marcată cu X și, cu o picătură mică de cositor, uniți conexiunea Y.
- Procedura nu trebuie aplicată ambelor relee, astfel încât un releu poate controla contacte normal închise (NC), iar celălalt, contacte normal deschise (NO) contacte)
4. Schimbarea canalului receptorului asociat butonului telecomenzii
La telecomenzile NICE FloR FLO2R-S puteți seta direct pe telecomandă canalul transmis de butonul respectiv. În mod implicit, primul buton este setat pe primul canal, iar al doilea buton pe canalul al doilea. Procedați la fel pentru fiecare buton în parte:
 |
|
 |
 |

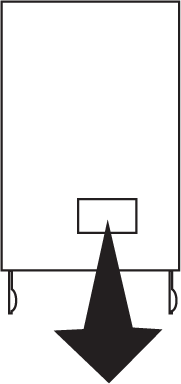

| Întrerupeți conexiunea marcată și uniți-o cu canalul 2, 3 sau 4 folosind o picătură de cositor. | Întrerupeți conexiunea marcată și uniți-o cu canalul 1, 3 sau 4 folosind o picătură de cositor. |
5. Programare
Programarea se efectuează cu ajutorul butonului P1 și LED-ului L1 de pe receptor. LED-ul indică următoarele semnale:
| Clipire lentă, la intervale de jumătate de secundă | |
|---|---|
| Numărul de clipiri | Semnificația clipirilor |
| 1 | Codul recepționat de la telecomandă nu este autorizat, adică telecomanda/butonul nu a fost încă asociat. |
| 2 | Recunoașterea codului recepționat a eșuat. Dacă a doua clipire este mai lungă decât prima, blocarea memoriei este activată. Dacă clipirile sunt identice, blocarea memoriei nu este activată. |
| 3 | Recunoașterea codului recepționat a reușit. |
| 4 | Codul transmis se află deja printre cele autorizate. |
| 5 | Lista de coduri este goală (nu este autorizat niciun cod). |
| 6 | Lista de coduri este plină (nu mai există spațiu pentru stocarea unui alt cod). |
| 7 | Codul pe care doriți să îl ștergeți nu se află printre cele autorizate. |
| 8 | În timpul recunoașterii codului a fost detectat un alt cod (coliziune de coduri). |
| 9 | A fost introdusă parola |
| Clipire rapidă, la intervale de un sfert de secundă, ÎN TIMPUL INIȚIALIZĂRII | |
| Numărul de clipiri | Semnificația clipirilor |
| 1 | Dispozitivul are un modul de memorie BM60 (spațiu pentru stocarea a 16 coduri) |
| 2 | Dispozitivul are un modul de memorie BM250 (spațiu pentru stocarea a 63 de coduri) |
| 3 | Dispozitivul are un modul de memorie BM1000 (spațiu pentru stocarea a 250 de coduri) |
| 4 | În memorie există coduri care nu folosesc codificarea FloR |
| 5 | A fost detectată o eroare în timpul citirii memoriei |
| Clipire rapidă, la intervale de un sfert de secundă, ÎN TIMPUL FUNCȚIONĂRII | |
| Numărul de clipiri | Semnificația clipirilor |
| 1 | Codul recepționat este o copie; sunt valide doar codurile originale. |
| 3 | Codul nu se află în tabelul de coduri, dar a fost resincronizat. |
| 4 | Codul nu se află în tabelul de coduri, iar resincronizarea este blocată. |
| 5 | Codul nu se află în tabelul de coduri, iar resincronizarea nu este posibilă. |
5.1. Memorarea rapidă a telecomenzii
Această procedură este cea mai rapidă, dar nu este foarte sigură, deoarece în timpul memorării receptorul poate capta un alt cod aflat în raza sa de acțiune și îl poate memora din greșeală. Dacă nu sunteți sigur în privința siguranței, utilizați metoda standard.
- Apăsați și țineți apăsat butonul P1 de pe receptor; se aprinde LED-ul L1 iar dumneavoastră țineți în continuare apăsat butonul P1
- Țineți în continuare apăsat butonul P1 și, în același timp, apăsați și țineți apăsat butonul telecomenzii (codul este transmis)
- După ce se stinge LED-ul L1 eliberați butonul telecomenzii (țineți în continuare apăsat butonul P1)
- După ce se aprinde din nou LED-ul L1 puteți memora o altă telecomandă, vezi punctul 2.
- Dacă ați terminat, eliberați butonul P1 de pe receptor
5.2. Memorarea standard a telecomenzii
- Apăsați și țineți apăsat butonul P1 de pe receptor, până când se aprinde LED-ul L1, apoi eliberați butonul P1
- LED-ul L1 va rămâne aprins 5 secunde; în acest interval, apăsați și țineți apăsat butonul telecomenzii (codul este transmis), până când se stinge LED-ul L1
- După ce se stinge, eliberați butonul telecomenzii și așteptați 1 secundă
- Apăsați și țineți apăsat butonul telecomenzii, până când LED-ul L1 se stinge, apoi eliberați butonul telecomenzii
- Dacă memorarea a reușit, LED-ul L1 clipește de trei ori
Dacă nu doriți să memorați alte telecomenzi, puteți bloca memoria.
5.3. Memorarea telecomenzii de la distanță (în raza de acțiune a receptorului)
Dacă aveți deja VECHIA telecomandă asociată cu receptorul (adică în memoria receptorului este memorat codul transmis de telecomandă), puteți NOUA memorați de la distanță telecomanda NOUĂ în raza de acțiune a receptorului (10-20m). VECHIA telecomandă trebuie să fie deja memorată și să funcționeze corespunzător.
- Pe NOUA telecomandă, apăsați și țineți apăsat butonul corespunzător timp de cel puțin 5 secunde, apoi eliberați-l
- Pe VECHIA telecomandă, apăsați butonul corespunzător de 3 ori la rând (la intervale de aproximativ o secundă)
- Pe NOUA telecomandă, apăsați o dată butonul corespunzător.
- Dacă asocierea nu a reușit, încercați să apăsați butoanele mai lent. Eventual, la pasul 1 țineți apăsat timp de 6 secunde.
5.4. Ștergerea completă a memoriei
După ștergerea completă, se șterge și blocarea software a memoriei iar temporizatorul este setat la 3 secunde.
- Apăsați și țineți apăsat butonul P1 de pe receptor, LED-ul L1 se aprinde, iar după 3 secunde se stinge (țineți în continuare apăsat butonul P1)
- Când începe să LED-ul L1 clipească (țineți în continuare apăsat butonul P1), în timpul celei de-a treia clipiri eliberați butonul P1 și așteptați aproximativ 3 secunde
- Imediat ce se LED-ul L1 aprinde din nou, apăsați butonul P1 și țineți-l apăsat până când LED-ul L1 se stinge
În funcție de tipul modulului de memorie, procesul poate dura câteva secunde, timp în care LED-ul clipește rapid, apoi clipește de cinci ori încet, semnalând ștergerea cu succes. Dacă acest lucru nu se întâmplă, repetați procesul.
5.5. Ștergerea unui anumit emițător din memoria receptorului
- Apăsați și țineți apăsat butonul P1 de pe receptor timp de aproximativ 3 secunde, până când se stinge LED-ul L1, Eliberați butonul P1
- Apăsați și țineți apăsat butonul de pe emițătorul, pe care doriți să-l ștergeți, până când se stinge LED-ul L1, Eliberați butonul de pe emițător
- Așteptați 1 secundă
- Apăsați din nou butonul de pe emițător și eliberați-l
- LED-ul L1 clipește o dată pentru a confirma ștergerea cu succes a emițătorului; dacă acest lucru nu se întâmplă, repetați procesul.
6. Funcții avansate
În mod implicit, funcția releului este temporară - după recepționarea semnalului de la emițător, acesta, care conține un cod, este identificat, iar după identificarea cu succes, releul se activează (se dezactivează) pentru aproximativ 300 ms.

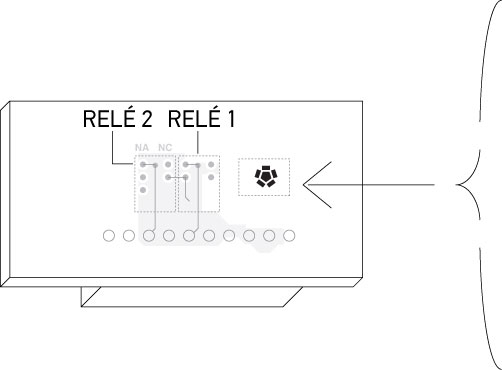

Funcțiile avansate se activează prin lipirea punților conform schemei:
 |
 |
Fără punte | toate canalele Temporare |
 |
Puntea 1 | canalul 1 Pas cu pas canalele 2, 3 și 4 Temporar |
|
 |
Puntea 2 | canalele 1 și 2 Pas cu pas canalele 3 și 4 Temporar |
|
 |
Puntea 3 | canalul 1 Temporizator canalele 2, 3 și 4 Temporar |
|
 |
Puntea 4 | canalele 1+2 Alarmă canalele 3 și 4 Temporar |
|
 |
Puntea 5 | toate canalele Pas cu pas |
6.1 Pas cu pas
Releul se activează la apăsarea butonului de pe emițător și rămâne activat după eliberarea butonului; pentru a dezactiva releul, trebuie să apăsați din nou butonul.
6.2 Temporizator
Releul se activează la apăsarea butonului de pe emițător și rămâne activat pe durata programată:
- Țineți apăsat butonul 1 de pe emițător (este suficient și canalul 1)
- În cele trei secunde în care țineți apăsat butonul de pe emițător, apăsați și butonul P1 de pe receptor, apoi eliberați butonul de pe emițător.
- Țineți apăsat butonul P1 pentru durata dorită, pe care doriți să o programați (maximum 150 de minute), apoi eliberați butonul P1.
- Durata setată a fost salvată și va rămâne în memorie până la o nouă programare.
Notă: În timpul programării temporizatorului, receptorul nu răspunde la alte comenzi. Dacă nu doriți ca releele să se activeze în timpul programării temporizatorului, scoateți punțile canalelor.
6.3 Alarmă
În curs de pregătire.
7. Blocarea memoriei
Dacă nu doriți ca memoria să mai poată fi modificată, puteți bloca modulul de memorie.
7.1 Activarea blocării memoriei cu ajutorul hardware-ului
Această metodă este foarte simplă, dar nu este foarte sigură, deoarece un intrus o poate anula cu ușurință.
- Dacă sunteți sigur că ați memorat toate emițătoarele dorite, deconectați receptorul de la alimentare.
- Întrerupeți puntea X de pe modulul de memorie:
- Dacă doriți să adăugați alte coduri (să memorați emițătoare) și după blocarea memoriei, aplicați o picătură de cositor între cele două puncte ale punții Y:
7.2 Activarea blocării memoriei cu ajutorul software-ului
Această metodă este mai sigură, deoarece pentru dezactivarea blocării memoriei aveți nevoie de un emițător memorat în receptor:
- Apăsați și eliberați imediat butonul P1 de pe receptor.
- Așteptați până când LED-ul L1 clipește de două ori (după aproximativ 5 secunde), iar în timpul celei de-a doua clipiri apăsați și țineți apăsat butonul P1; eliberați-l când LED-ul L1 se stinge.
- LED-ul va clipi apoi de două ori; dacă a doua clipire durează mai mult decât prima, blocarea memoriei a fost activată cu succes. Dacă cele două clipiri au aceeași durată, procesul nu a reușit și trebuie repetat.
7.3 Dezactivarea blocării memoriei
Pentru a dezactiva blocarea memoriei, aveți nevoie de o telecomandă deja memorată în receptor.
- Apăsați butonul P1 de pe receptor și eliberați-l imediat
- Apoi se aprinde LED-ul L1 pentru aproximativ 5 secunde; în aceste cinci secunde, apăsați și țineți apăsat butonul de pe telecomandă până când LED-ul L1 se stinge, apoi eliberați-l
- Așteptați 1 secundă
- Apăsați și țineți apăsat butonul de pe telecomandă. LED-ul va clipi de 4 ori, indicând că telecomanda este memorată și că memoria poate fi deblocată.
- În timpul celei de-a patra clipiri, apăsați butonul P1 și eliberați-l numai după ce LED-ul L1 se stinge
- LED-ul va clipi apoi de două ori. Dacă ambele clipiri durează la fel, ștergerea a reușit; dacă a doua clipire durează mai mult decât prima, repetați procesul.
7.4 Blocarea memoriei cu parolă
Această metodă poate fi realizată numai cu ajutorul programatoarelor profesionale BUPC și OBox.
8. Caracteristicile tehnice ale receptorului NICE FloxR FLOX2R
| Codare | FloR O-View (funcții de bază) |
|---|---|
| Alimentare | 12-24V (limită 10-28V) |
| Consum (minim) | 16 mA la 24V |
| Consum (maxim) | 80 mA la 24V |
| Frecvență | 433,92 MHz |
| Sensibilitate | 0,5 µV |
| Număr de relee | 2 relee |
| Contact pentru releu normal deschis | max. 0,5A și 50V SELV |
| Temperatura de funcționare | -20 până la +55 °C |
| Clasă de protecție | IP 30 |
| Dimensiuni | 86×22×58 mm (l×a×î) |
| Greutate | 55 g |
