CAME RE432M (001RE432M) - receptor extern universal cu două canale
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
În stoc
347,81 RON cu TVA
| Greutate |
|---|
| 0,15 kg |
Descrierea produsului CAME RE432M (001RE432M) - receptor extern universal cu două canale
Cu două canale receptor compatibil cu telecomenzile CAME din seria TOP, TMA, TWIN (doar TW2EE/TW4EE) și ATOMO. Cu ajutorul acestui receptor, puteți controla cu o telecomandă CAME un echipament de automatizare de la o altă marcă, de exemplu motoare NICE din oferta noastră. Este util mai ales dacă dețineți deja un motor CAME și telecomenzi pentru acesta, iar acum doriți să montați un motor de la o altă marcă și să îl controlați cu telecomenzile CAME. O a doua opțiune este să achiziționați un receptor extern NICE, de exemplu NICE SMX2R, sau NICE FLOX2R, dacă doriți să utilizați în principal telecomenzi NICE.
Dispozitivul are memorie pentru stocarea a 50 de coduri.

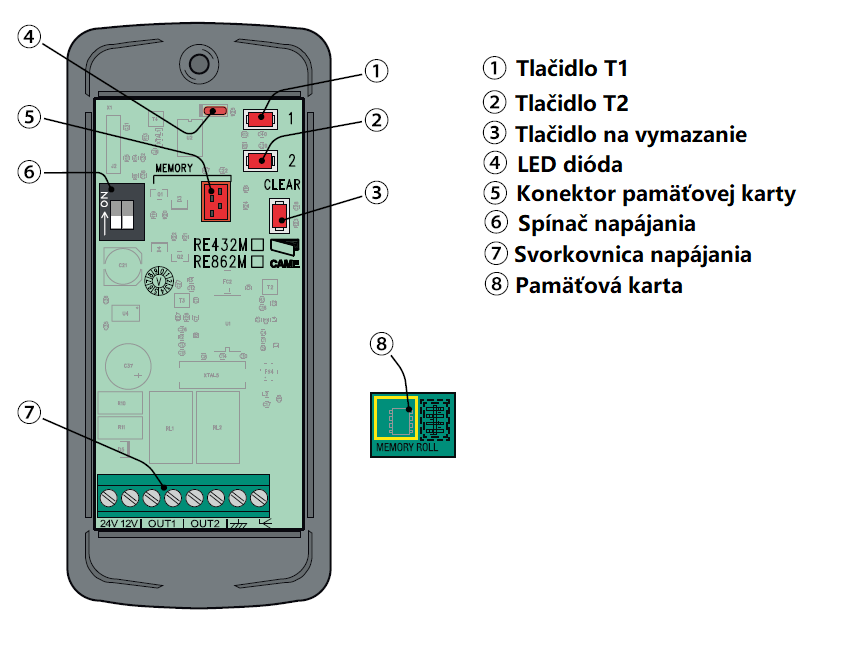

Schema receptorului CAME RE432M (001RE432M)
Receptorul CAME RE432M este prevăzut cu o regletă de conexiuni pentru alimentare, ieșiri pentru două relee fără potențial și o intrare pentru antenă. De asemenea, are butoanele T1 și T2, LED-ul L1, comutatoarelepentru selectarea modului de alimentare și a funcțiilor RELEUL 2 și un card de memorie.

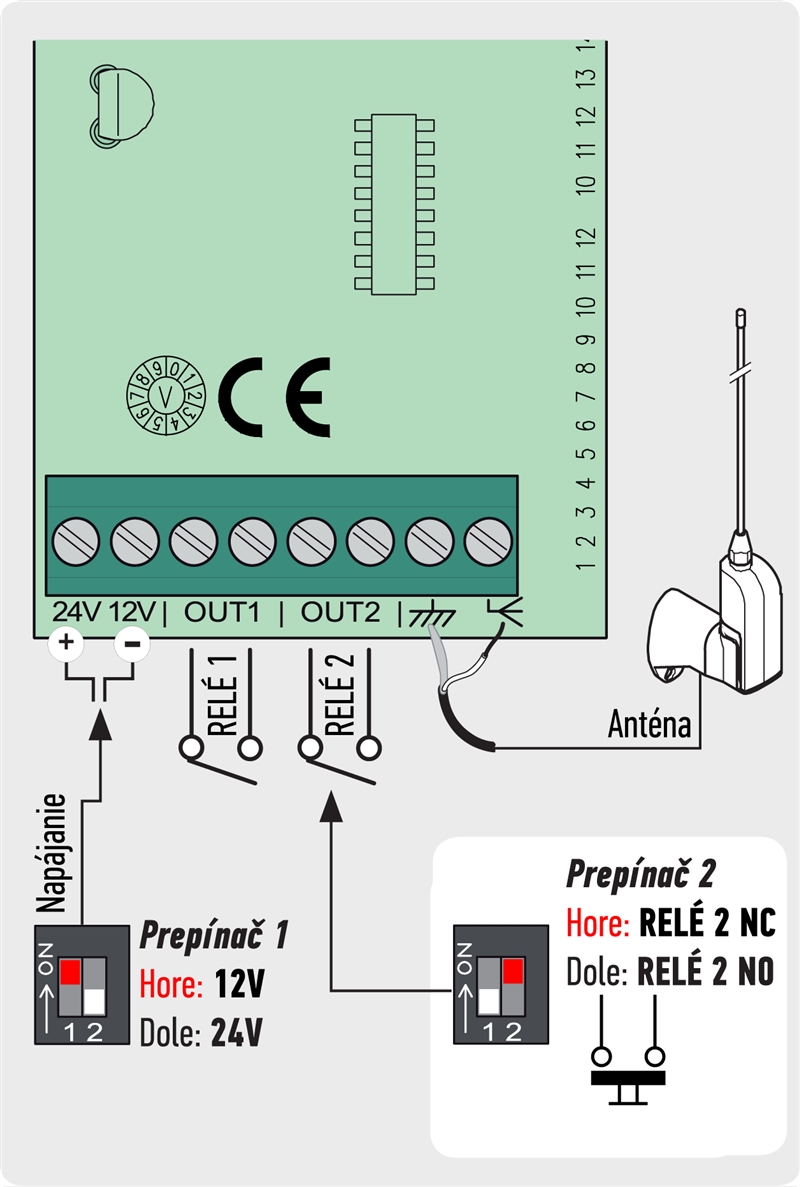

Schema electrică de conectare a receptorului CAME RE432M
|
Dispozitivul este livrat cu o regletă de conexiuni la care conectați sursa de alimentare electrică (12V, sau 24V curent continuu, sau curent alternativ ). Modul de alimentare se selectează cu ajutorul Comutatorului 1, care are două funcții: |
|
||||
|
Ambele relee sunt în mod standard NO (normal deschise), iar la primirea unei comenzi închid circuitul. Dacă aveți nevoie de funcția NC (normal închise), puteți seta Comutatorul 2 în poziția de sus , astfel încât RELEUL 2 să fie NC (iar RELEUL 1 să rămână NO). |
|
Consultați schema completă de conectare:

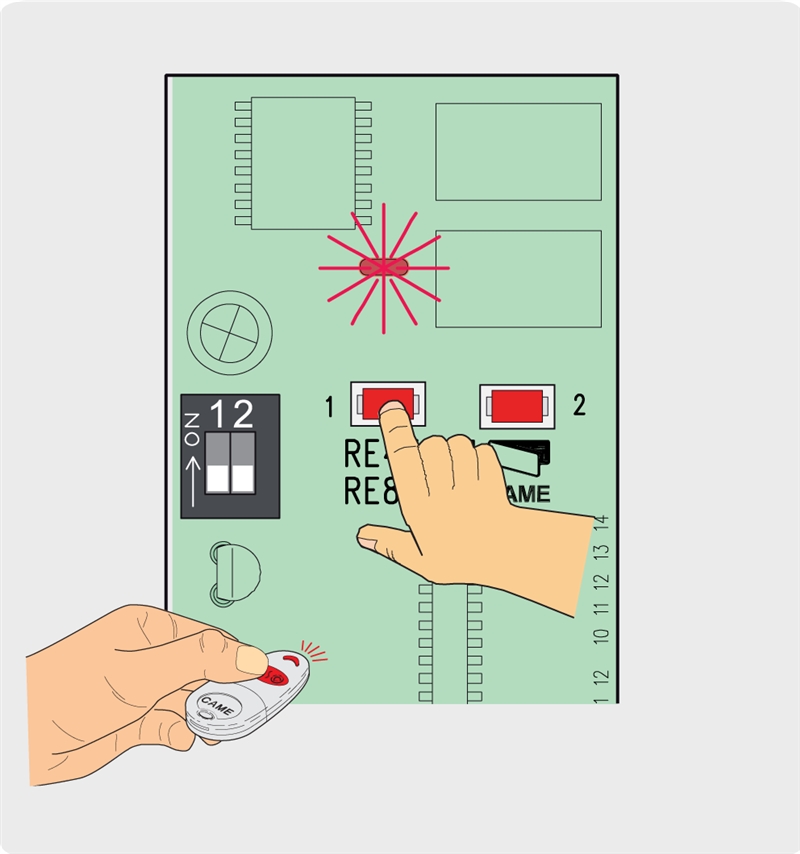

Asocierea telecomenzilor cu receptorul CAME RE432M
După conectarea alimentării procedați astfel:

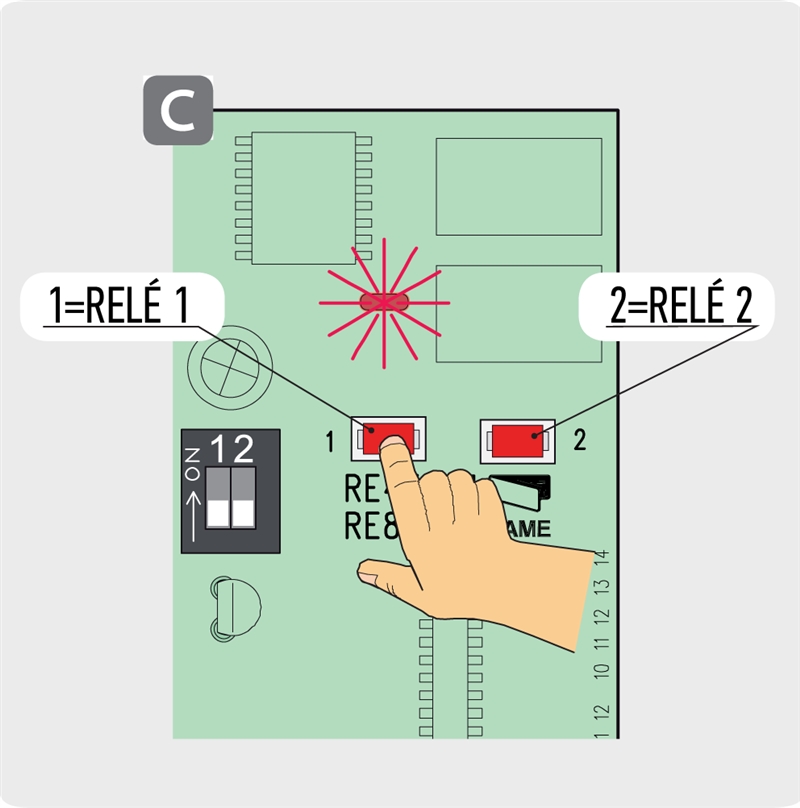

| 1. Țineți apăsat butonul de pe receptor corespunzător releului pe care doriți să îl memorați; LED-ul L1 va începe să clipească. | 2. Țineți apăsat butonul de pe telecomandă, până când LED-ul L1 se aprinde, apoi eliberați ambele butoane. |
 |
 |
| 3. Gata. | |
Galerie foto a receptorului CAME RE432M
|

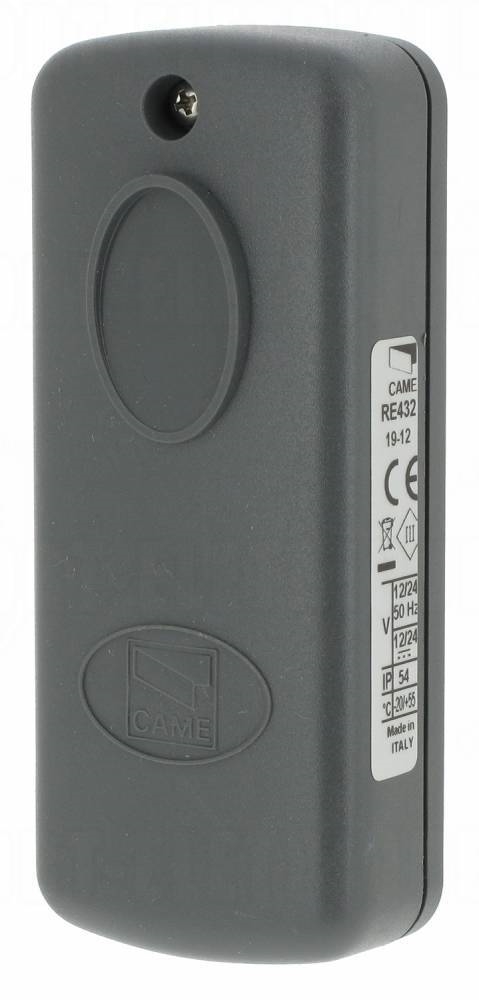

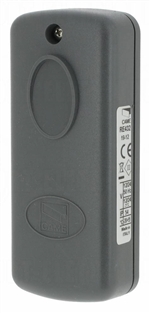

Închis, vedere din față |

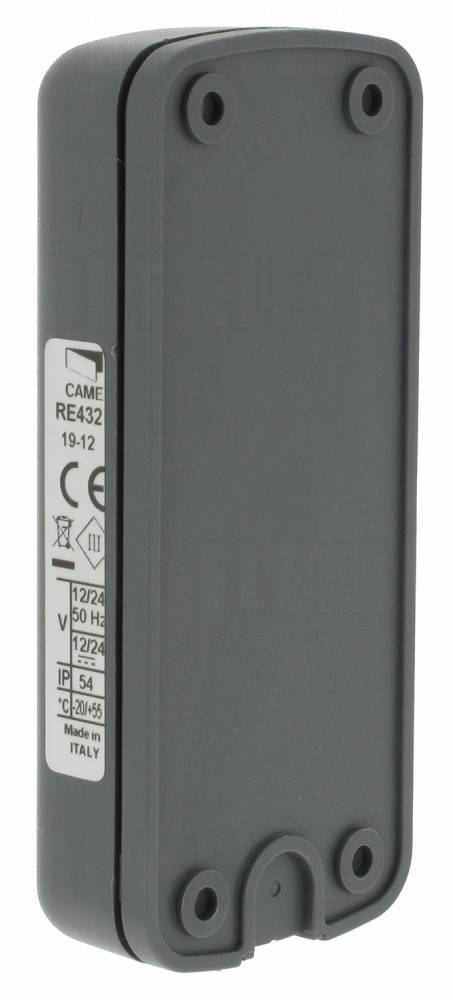

Închis, vedere din spate |
Ambalaj |
|

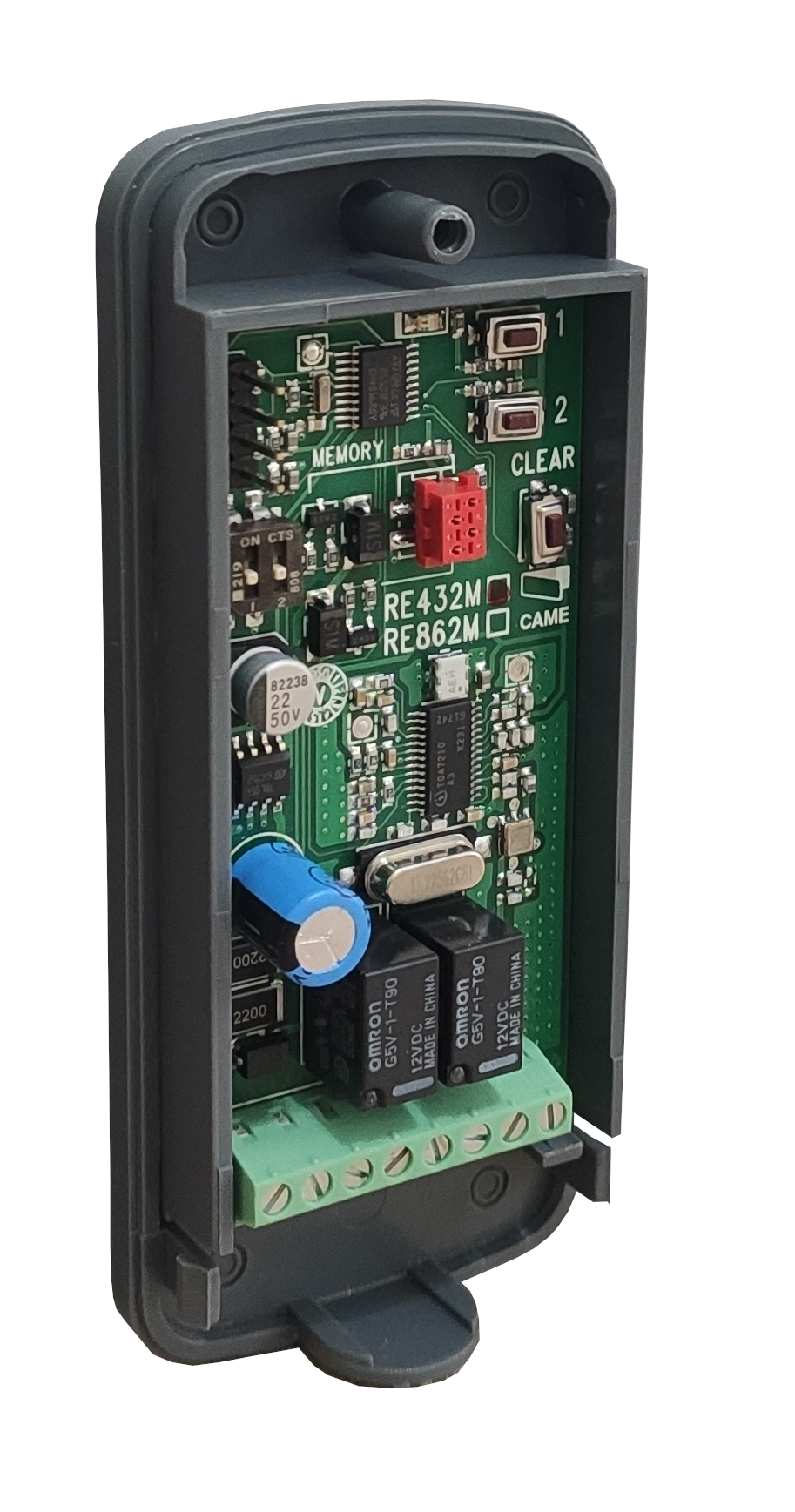

Deschis, vedere din stânga |

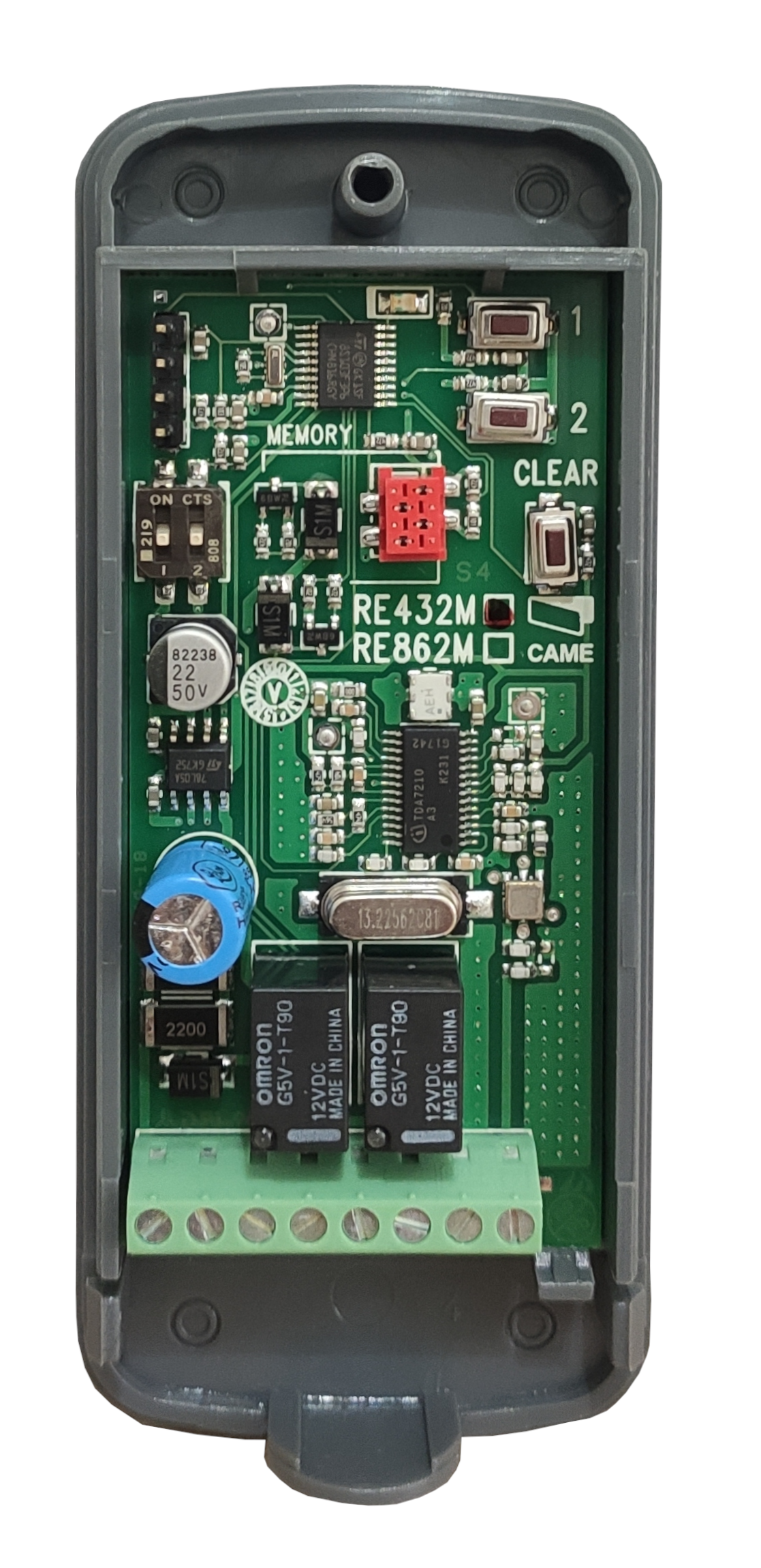

Deschis, vedere din față |

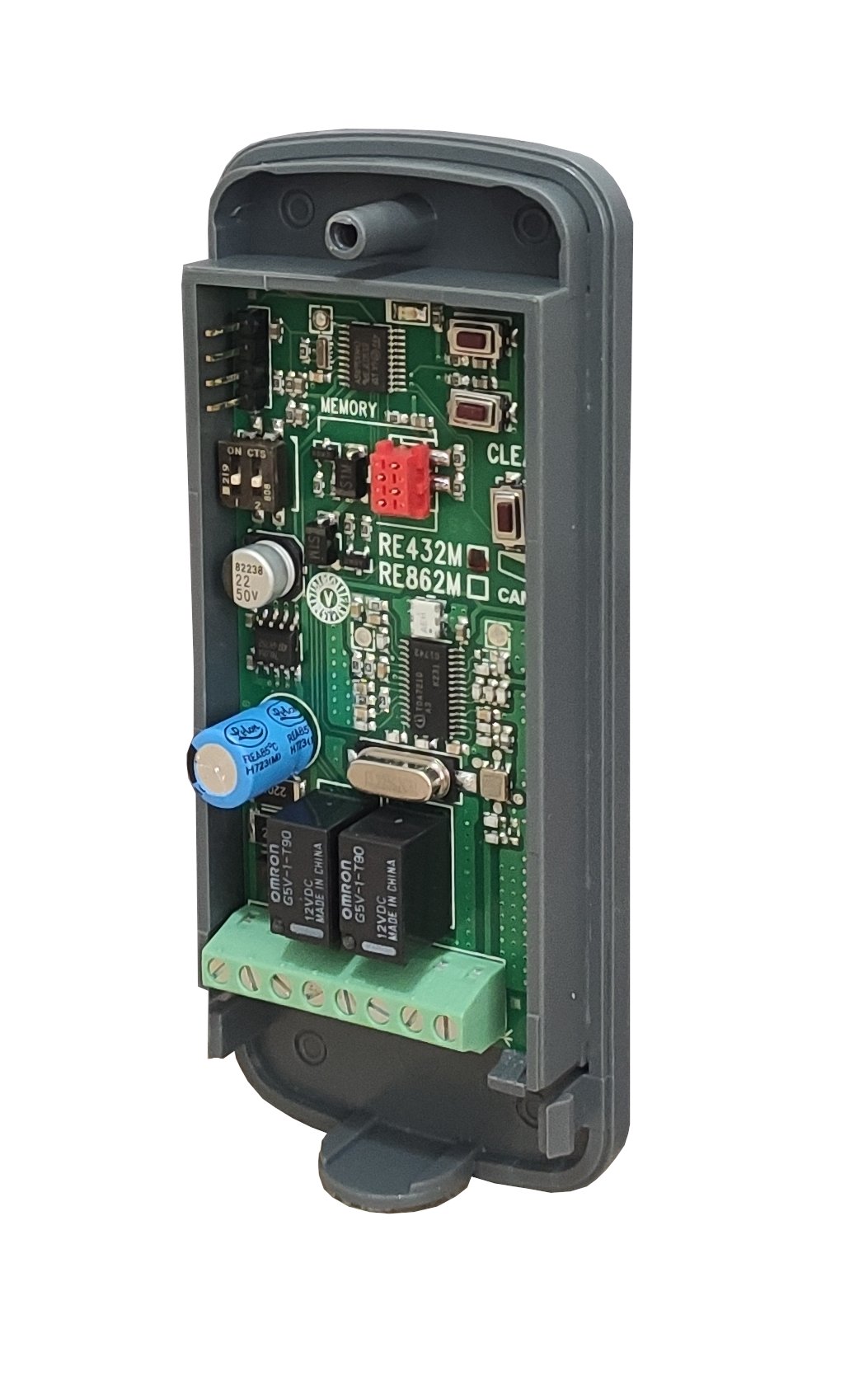

Deschidere spre dreapta |
Caracteristicile tehnice ale receptorului CAME RE432M
| Codare | Cod fix |
|---|---|
| Telecomenzi compatibile |
- TOP - Atomo |
| Alimentare | - 12V AC/DC - 24V AC/DC |
| Consum (minim) | 39 mA |
| Frecvență | 433,92 MHz |
| Număr de relee | 2 relee |
| Contact pentru releu normal deschis | max. 1A și 24Vdc |
| Temperatură de funcționare | -20 până la +55 °C |
| Clasă de protecție | IP54 |
| Dimensiuni | 46×26×108 mm (l×a×î) |
| Greutate | 82 g |
