NICE SNA2 - unitate de comandă de schimb pentru sistemele de acționare NICE Spinbus SN6021
| Disponibilitatea produsului: | înlocuit | Produsul nu se mai fabrică, dar, din fericire, a fost înlocuit cu un model mai nou. |
|---|
Descrierea produsului NICE SNA2 - unitate de comandă de schimb pentru sistemele de acționare NICE Spinbus SN6021
Unitatea de control a fost înlocuită. Succesorul său, pe deplin compatibil, este NICE-SNA20.
Mai avantajos decât să cumpărați separat o unitate de comandă este să achiziționați întregul sistem de acționare NICE Spinbus.
Unitatea de comandă NICE SNA2 este compatibilă cu sistemele de acționare pentru uși de garaj NICE Spinbus SN6021. Include un conector de tip SM pentru conectarea receptorului de semnal radio (SMXI, OXI, ...) de la telecomenzi (Flor, Era Flor, Era One, Era Inti, ...).
Acceptă tehnologia BlueBus, care permite conectarea comodă a dispozitivelor suplimentare (fotocelule, lampă de semnalizare, cititoare de carduri, întrerupătoare cu cheie, etc.) folosind doar un cablu cu două fire, la care nici măcar nu este necesar să se respecte polaritatea.
Datorită tehnologiei 24V în modul standby, unitatea de comandă cu receptor de semnal de comandă conectat are un consum de numai 2 W.
Diagnosticare cu ajutorul lămpii de semnalizare.
După evaluarea lungimii canatului, intervalele de accelerare și decelerare la deschidere și închidere se reglează automat; se pot seta, de asemenea, forța, viteza etc. vezi programarea unității de comandă a sistemului de acționare. Detectarea obstacolelor pe toată durata deplasării canatului asigură funcționarea în siguranță a motoarelor.
Unitatea de comandă NICE SNA2 este potrivită pentru condițiile climatice din Slovacia și respectă toate normele europene de siguranță.
Accesorii compatibile cu unitatea de comandă NICE SNA2
Vă recomandăm să achiziționați separat accesorii opționale compatibile cu unitatea de comandă:
| Ce | De ce | Tip |
|---|---|---|
| Lampă de semnalizare | Lampa semnalizează mișcarea porții prin clipire – utilă la ieșirile cu vizibilitate redusă. În plus, are o antenă încorporată, care mărește raza de acțiune a telecomenzii. | |
| Fotocelule | La închidere, detectează obstacolele și opresc mișcarea – poarta nu va lovi mașina sau nicio persoană. | - MoonBUS (MOFB) |
| Transmițător |
Pentru telecomanda porții. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Necesar pentru telecomanda porții. | - OXI - SMXI |
| Antenă | Pentru o rază de acțiune mai mare a telecomenzii. | - integrată în lampa de avertizare LUCYB, MLBT - doar antena ABFKIT, sau ABF |
| Tastatură | Dacă ați uitat telecomanda sau dacă vin multe vehicule ori persoane la dumneavoastră și nu doriți să dați fiecăruia câte o telecomandă sau să deschideți poarta manual. | - MOTXR |
Manual pentru unitatea de comandă NICE SNA2 și motorul NICE Spinbus SN6021
Manualul unității de comandă NICE SNA2 și al motorului NICE Spinbus SN6021 poate fi descărcat de aici:
Manual pentru unitatea de comandă NICE SNA2 și motorul NICE Spinbus SN6021
Conectarea unității de comandă NICE SNA2 a motorului NICE Spinbus SN6021
...la rețeaua electrică
Conectați pur și simplu motorul la priză.
...la accesoriile suplimentare
Atenție: Înainte de a conecta, deconecta sau modifica legăturile accesoriilor suplimentare, nu uitați să întrerupeți alimentarea cu energie electrică, fie de la întrerupătorul automat, scoțând siguranța de alimentare, fie deconectând bateria de rezervă.
Unitatea de comandă NICE SNA2 a motorului NICE Spinbus SN6021 oferă următoarele intrări și ieșiri pentru accesorii suplimentare:
| Intrare/ieșire | Descriere | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ieșire programabilă, al cărei comportament poate fi setat prin programarea nivelului II pentru L4; consultați Programarea nivelului II, L4 – indicator de ieșire. Poate fi programat pentru următoarele dispozitive:
|
|||||||||||||
| Intrare pentru conectarea în paralel a dispozitivelor compatibile care utilizează tehnologia BlueBUS folosind un cablu cu două fire, prin care se transmit atât alimentarea electrică, cât și semnalul de comunicare. | |||||||||||||
| STOP (Oprire) |
Intrare pentru dispozitive care opresc mișcarea porții. Se pot conecta următoarele dispozitive:
|
||||||||||||
| Intrare pentru dispozitive care comandă mișcarea porții pas cu pas (consultați Comanda pas cu pas a mișcării porții). Se pot conecta dispozitive normal deschise (NO). | |||||||||||||
| AERIAL (Antenă) |
intrare pentru antena receptorului radio. Antena este de obicei încorporată în lampa de avertizare, de exemplu, NICE LUCYB, NICE MLBT, sau se poate folosi o antenă externă separată NICE ABFKIT. |
Siguranțele motorului
 |
În motor se află două siguranțe:
|
Schema standard de cablare:
Conectarea cablurilor
Introduceți cablurile și conectați-le la unitatea de comandă după cum urmează:
| 1. Apăsați capacul alb și rotiți-l | 2. Treceți cablurile prin orificiu, treceți cablul antenei lateral prin orificiu și conectați toate cablurile. |
|---|---|
 |
 |
Fotocelulele motorului
Tehnologia BlueBUS, foarte ușor de utilizat, permite alimentarea și controlul a 2 perechi de fotocelule cu ajutorul unui cablu cu două fire.
CONECTAREA MAI MULTOR PERECHI DE FOTOCELULE NICE MOFB LA REȚEAUA DE DATE NICE BLUEBUS
Amplasați fotocelulele în jurul porții sau al ușii, în configurațiile indicate în exemplele de configurare și setați punțile conform tabelului punților fotocelulelor NICE MOFB motorului porții. Pentru a evita interferențele între perechile amplasate aproape una de alta, trebuie respectată, conform acestor exemple de configurare, orientarea emițătoarelor TX și a receptoarelor RX. Conectați fotocelulele în paralel, conform imaginii (nu este necesară respectarea polarității):
Exemplu de conectare a fotocelulelor
| Ușă de garaj secțională | Ușă de garaj basculantă |
|---|---|
 |
 |
Dacă doriți ca fotocelulele să funcționeze ca deschizătoare de poartă (consultați FA1 și FA2 din imagine), adică atunci când treceți cu vehiculul prin zona dintre axele lor optice, acestea să deschidă poarta, trebuie întreruptă conexiunea A atât la emițătorul TX cât și la receptorul RX, consultați imaginea:
Tabelul punților pentru fotocelulele NICE MOFB ale motorului porții
 |
Conectarea mai multor perechi de fotocelule la sistemul BlueBUS se realizează prin setarea unor combinații diferite de punți, fiecare pereche conectată trebuind să aibă o combinație unică. Asigurați-vă că nu există două perechi cu aceeași combinație în aceeași rețea de date BlueBUS. Pentru fiecare pereche de fotocelule, setați aceeași valoare a punții atât la emițătorul TX, cât și la receptorul RX. Dacă tipul de configurare a punții utilizează o singură punte, păstrați întotdeauna a doua punte în compartimentul neutilizat, așa cum se arată în imaginea din stânga. |
| Denumirea perechii de fotocelule | Puntea cu combinația de punți |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 ATENȚIE, CONFIGURAȚIE NEPERMISĂ! |
 |
|
FA1 |
 |
|
FA2 |
 |
Dacă trebuie să înlocuiți o fotocelulă din orice motiv, este suficient să setați la aceasta același jumper ca la cea originală; nu este necesară efectuarea etapei de detectare a dispozitivelor.
Receptor radio pentru motorizări
 |
Unitate de comandă SNA2 motorizarea NICE Spinbus SN6021 are un conector SM pentru conectarea unui receptor extern receptor radio (de exemplu, NICE OXI, NICE SMXI). Acest receptor este esențial pentru recepționarea comenzilor transmise de la telecomenzi, așadar este indispensabil pentru acționarea de la distanță a porții culisante cu telecomanda. |
Asocierea telecomenzilor cu motorizarea
Accesați ghidul pentru asocierea telecomenzii cu motorizarea, sau faceți clic pe:
Detectarea dispozitivelor conectate la motorizare
După fiecare conectare, deconectare sau modificare a cablajului dispozitivelor suplimentare la intrările BlueBUS și STOP trebuie efectuată etapa de detectare a dispozitivelor suplimentare. Motorizarea vă va semnala automat necesitatea efectuării acestei operațiuni prin clipirea LED-urilor L1 și L2.
 |
|
Detectarea lungimii canatului porții
Pentru funcționarea corectă a mișcării porții (în special pentru calcularea curselor de accelerare și decelerare și pentru deschiderea parțială), motorizarea trebuie să determine singură lungimea canatului porții. În timpul acestei operațiuni, motorizarea va deplasa poarta de la un opritor la celălalt și va determina lungimea porții.
 |
|
Programarea motorizării
Unitatea de comandă SNA2 a motorizării Spinbus SN6021 permite programarea mai multor funcții, fie prin activarea/dezactivarea unei funcții prin programarea nivelului I., fie prin setarea parametrului prestabilit prin programarea nivelului II.
Unitatea de comandă SNA2 are trei butoane pentru comandarea și programarea motorizării:
 |
Buton | Utilizare |
|---|---|---|
| Open | Butonul permite transmiterea către motorizare a comenzii de deschidere a porții. De asemenea, în timpul programării, servește la deplasarea în sus a valorii parametrului programat. | |
| Stop/Set | Butonul permite transmiterea către motorizare a comenzii de oprire a porții. La prima apăsare, mențineți butonul apăsat timp de 5 secunde pentru a intra în programarea nivelului I. La următoarea apăsare, mențineți butonul apăsat pentru a intra în programarea nivelului II. pentru LED-ul curent. | |
| Close | Butonul permite transmiterea către motorizare a comenzii de închidere a porții. De asemenea, în timpul programării, servește la deplasarea în jos a valorii parametrului programat. |
Programare – Nivelul I.
În nivelul I, prin programare activează/dezactivează funcția respectivă. Dacă o funcție este activată, LED-ul corespunzător de pe unitatea de comandă este aprins. Din fabrică, toate funcțiile sunt dezactivate.
Pentru a accesa programarea nivelului I, țineți apăsat butonul „Stop/Set” timp de aproximativ 5 secunde, până când LED-ul L1 începe să clipească. Apoi, cu ajutorul butoanelor „Open” și „Close”, deplasați LED-ul curent în sus, respectiv în jos. Aveți la dispoziție 10 secunde pentru fiecare operațiune; în caz contrar, automatizarea va ieși din modul de programare. Când LED-ul care clipește ajunge deasupra LED-ului funcției pe care doriți să o activați/dezactivați, apăsați o dată butonul „Stop/Set” pentru a accelera clipirea (funcție activată) sau a o încetini (funcție dezactivată), apoi lăsați sistemul în această stare; automatizarea va ieși din modul de programare în 10 secunde. Dacă totul a decurs corect, LED-ul funcției activate va rămâne aprins.
Lista funcțiilor care pot fi activate prin programare:
| LED | Funcție | Descriere |
|---|---|---|
| L1 | Închidere automată |
După un anumit interval (setat în „Programarea nivelului II – Durata pauzei”), poarta începe să se închidă automat după ce s-a deschis. Dacă funcția este dezactivată, poarta poate fi acționată doar la comandă de la telecomanda porții etc. |
| L2 | Închidere după întreruperea fasciculului fotocelulelor |
Funcția permite menținerea porții deschise doar atât timp cât este necesar pentru trecerea vehiculului. După eliberarea fasciculului fotocelulelor (vehiculul a trecut), poarta începe să se închidă automat după 5 secunde. Această funcție are două moduri de funcționare, în funcție de activarea închiderii automate (vezi funcția anterioară). Închiderea automată este activată – poarta se oprește după eliberarea fasciculului fotocelulelor, iar după 5 secunde începe să se închidă. Aceasta înseamnă că este posibil să nu se deschidă complet. |
| L3 | Forța motorului |
Funcția influențează sensibilitatea motorului la obstacole. Dacă această funcție este dezactivată, automatizarea este mai puțin sensibilă, ceea ce este potrivit pentru porți mai mari și mai grele. .. Dacă poarta dumneavoastră este: mică și ușoară, puteți activa. |
| L4 | Modul standby |
Această funcție permite reducerea la minimum a consumului de energie electrică. Dacă funcția este activă, la un minut după ultima mișcare a porții, unitatea de comandă dezactivează intrarea BlueBUS (și, prin urmare, toate dispozitivele conectate la aceasta), precum și toate LED-urile, cu excepția LED-ului BlueBUS, care va clipi lent. În această stare, dacă primește o comandă, unitatea de comandă repornește mai întâi și abia apoi execută comanda respectivă. |
Programarea nivelului II
La nivelul II, programarea stabilește valorile pentru diferite funcții (aceste funcții sunt diferite de cele din nivelul I).).
Uitați de programarea nivelului I. Pentru a accesa programarea nivelului II, țineți apăsat butonul „Stop/Set” timp de aproximativ 5 secunde, până când începe să clipească LED-ul L1. Apoi, cu ajutorul butoanelor „Open” și „Close”, deplasați LED-ul curent în sus, respectiv în jos. Aveți la dispoziție 10 secunde pentru fiecare operațiune; în caz contrar, automatizarea va ieși din modul de programare. Când LED-ul care clipește ajunge deasupra LED-ului funcției al cărei parametru doriți să-l setați, țineți apăsat butonul „Stop/Set” pentru a accesa setarea LED-ului respectiv. LED-ul care rămâne aprins (țineți în continuare apăsat butonul „Stop/Set”) indică valoarea curentă a parametrului. Puteți modifica această valoare în sus sau în jos cu ajutorul butoanelor „Open”, respectiv "Close” (țineți în continuare apăsat butonul „Stop/Set”), apoi eliberați butonul „Stop/Set” și lăsați sistemul în această stare; automatizarea va ieși din modul de programare în 10 secunde. Pentru a verifica dacă totul a decurs corect, repetați procedura fără a modifica valoarea parametrului.
Lista funcțiilor programabile cu valori configurabile:
|
LED de intrare — Denumire |
LED de setare — Valoare |
|---|---|
| L1 — Durata pauzei Dacă valoarea „Închiderea automată” este activată în programarea nivelului I, |
L1 — 10 secunde L2 — 20 de secunde L3 — 40 de secunde L4 — 80 de secunde |
|
L2 — Mod de comandă secvențială Setează secvența de mișcare a porții care se declanșează la apăsarea repetată, de exemplu, a butonului de pe telecomandă sau prin activarea intrării STEP-BY-STEP (numită și P.P., sau Comandă pas cu pas). |
L1 — Deschidere/Oprire/Închidere/Oprire L2 — Deschidere/Oprire/Închidere/Deschidere L3 — Condominiu L4 — Om prezent |
|
Setează viteza de deplasare a porții în timpul funcționării normale (nu la pornire sau la oprire). |
L1 — Foarte lentă (55%) L2 — Lentă (70%) L3 — Medie (85%) L4 — Rapidă (100%) |
|
Setează când trebuie transmis un semnal către ieșirea FLASH . |
L1 — Indicator poartă deschisă L2 — Girofar L3 — Încuietoare electromecanică L4 — Încuietoare electromagnetică |
Conectarea unor dispozitive externe suplimentare la motor
 |
Dacă trebuie să conectați la motor dispozitive suplimentare care necesită alimentare externă (de exemplu, iluminare de semnalizare, comutator cu cheie, carduri magnetice etc.), conectați dispozitivul conform imaginii. Tensiunea furnizată este de 24 V c.c., de la -30% la +50%, cu un curent maxim de 100 mA. |
Funcții speciale ale motorului
Poartă menținută deschisă
Dacă o comandă către intrarea STEP-BY-STEP (denumită și P.P. sau Comandă pas cu pas) durează mai mult de 3 secunde, unitatea de comandă va menține poarta deschisă cât timp comanda este activă. Această funcție este utilă în combinație cu un temporizator.
Mișcare forțată
Dacă un dispozitiv de siguranță se defectează sau, de exemplu, în fasciculul fotocelulelor ajunge un obstacol care nu poate fi îndepărtat, iar poarta nu se mișcă din motive de siguranță, puteți activa modul „Om prezent”, fie permanent, în Programarea nivelului II în setarea L2 - Tipul comenzii pas cu pas la valoarea L4 - Om prezent, fie temporar:
- Dați o comandă porții (cutelecomanda, comutatorul cu cheie etc.)
- Dacă există o problemă, poarta nu se va mișca, iar girofarul va semnaliza o eroare.
- În cel mult 3 secunde de la comanda anterioară, dați din nou comanda și mențineți-o apăsată.
- Cât timp mențineți comanda apăsată, poarta se va deplasa; când o eliberați, poarta se va opri.
Depanarea motorului
Dacă ceva nu vă este clar sau întâmpinați orice altă problemă, nu ezitați să contactați serviciul nostru de asistență tehnică pentru motoarele NICE.
În funcție de natura problemei
În timpul montajului (sau în cazul unei defecțiuni a motorului), este posibil să întâmpinați una dintre următoarele probleme:
|
Problemă |
Soluție posibilă |
|---|---|
|
Poarta nu răspunde la comanda telecomenzii, iar LED-ul de pe telecomandă nu se aprinde. |
Verificați dacă bateriile telecomenzii motorului sunt în stare bună; dacă nu, înlocuiți-le. Instrucțiunile se găsesc în manualul telecomenzii respective. |
|
Poarta nu răspunde la comanda telecomenzii, dar LED-ul de pe telecomandă se aprinde. |
Verificați dacă telecomanda a fost memorată în receptor în mod corespunzător sau încercați să telecomanda o memorați din nou. |
|
Poarta nu se mișcă, iar LED-ul BlueBUS nu clipește.
|
Verificați dacă motorul este alimentat la 230 V. Dacă da, verificați ambele siguranțe și, dacă este necesar, înlocuiți-le cu unele noi, cu aceleași caracteristici. |
|
Poarta nu se mișcă, iar girofarul nu clipește. |
Verificați dacă motorul a înregistrat comanda. La transmiterea unei comenzi cu telecomanda ar trebui să LED-ul BlueBUS clipească rapid de două ori. Dacă o altă unitate transmite comanda prin intrarea STEP-BY-STEP (P.P.), ar trebui să se aprindă LED-ul corespunzător STEP-BY-STEP. |
|
Poarta nu se mișcă, iar girofarul clipește de mai multe ori. |
Numărați clipirile și consultați Diagnosticare prin clipirile girofarului. |
|
Poarta se mișcă, dar se oprește imediat și începe să se deplaseze în direcția opusă. |
Forța motorului programată este probabil prea mică pentru poarta dumneavoastră. Verificați dacă există obstacole care împiedică mișcarea porții și, dacă este necesar, măriți forța motorului. |
|
Poarta pornește, dar girofarul nu funcționează. |
Verificați dacă există tensiune la ieșirea FLASH în timpul manevrei porții (valoarea tensiunii nu este importantă, aproximativ 10-30Vdc). Dacă există tensiune la ieșire, problema este la girofar (sau la un alt dispozitiv); încercați să-l înlocuiți cu unul similar pentru a verifica dacă funcționează. Dacă la ieșire nu există tensiune, ieșirea FLASH poate fi suprasolicitată; încercați să verificați dacă nu s-a produs un scurtcircuit în cablaj. |
Diagnosticare prin clipirea lămpii de semnalizare
În timpul manevrei porții lampa de semnalizare clipește regulat, o dată pe secundă. Dacă apare o problemă, lampa de semnalizare indică eroarea prin două serii consecutive de clipiri mai rapide.
|
Seria de clipiri |
Eroare |
Soluție |
|---|---|---|
|
1 clipire Pauză de 1 secundă 1 clipire |
Eroare BlueBUS
|
Dispozitivele conectate la intrarea BlueBUS nu corespund celor detectate în etapa de detectare a dispozitivelor. Efectuați din nou etapa de detectare. Dacă nu ajută, încercați încă o dată; în caz contrar, va trebui să identificați dispozitivul defect prin eliminare și să-l înlocuiți (să-l cumpărați, să faceți o reclamație sau să-l reparați). |
|
2 clipiri Pauză de 1 secundă 2 clipiri |
Declanșarea fotocelulei |
Se declanșează fotocelulele, ceea ce este normal dacă fasciculul lor este întrerupt în timpul închiderii porții. Dacă fasciculul nu a fost întrerupt, fotocelulele pot fi murdare, orbite de lumină sau defecte. |
|
3 clipiri Pauză de 1 secundă 3 clipiri |
Activarea limitatorului de forță al motorului
|
În timpul deplasării porții detectați o frecare crescută – este posibil ca poarta să fie reglată incorect; încercați să o mișcați manual și să o reglați. În caz contrar, de obicei ajută mărirea forței motorului. |
|
4 clipiri Pauză de 1 secundă 4 clipiri |
Activarea intrării STOP
|
A fost trimisă o comandă la intrarea STOP, așadar, dacă activarea nu a fost solicitată, verificați dispozitivele conectate la aceasta. |
|
5 clipiri Pauză de 1 secundă 5 clipiri |
Eroare internă a unității de comandă |
Așteptați 30 de secunde și încercați din nou. Dacă problema persistă, încercați să o resetați. În caz contrar, probabil va fi necesară repararea sau înlocuirea unității de comandă. |
|
6 clipiri Pauză de 1 secundă 6 clipiri |
A fost atinsă limita orară a manevrelor. |
Așteptați câteva minute, până când limitatorul de cicluri scade sub valoarea-limită. |
|
7 clipiri Pauză de 1 secundă 7 clipiri |
Eroare internă a circuitelor electronice. |
Deconectați întregul motor timp de câteva secunde și încercați din nou. Dacă problema persistă, încercați să o resetați. În caz contrar, probabil va fi necesară repararea sau înlocuirea unității de comandă. |
Diagnosticare prin clipirea LED-urilor
Pe unitatea de comandă SNA2 motorului NICE Spinbus SN6021 există două grupuri de LED-uri, fiecare dintre acestea indicând prin clipire sau aprindere funcționarea normală a unității de comandă ori erorile, conform tabelelor de mai jos.
LED-urile orizontale BLUEBUS, STOP, PP, OPEN
|
Semnalizare |
Stare |
Soluție |
|---|---|---|
|
LED BlueBUS |
||
|
Stins |
Eroare
|
Verificați conectarea la rețeaua electrică, iar dacă este în regulă, verificați siguranțele F1 și F2 și, dacă este necesar, înlocuiți-le cu unele noi, cu aceleași caracteristici. |
|
Aprins |
Eroare gravă
|
Încercați să deconectați unitatea de comandă și, dacă este necesar, toate intrările. Dacă nu ajută, resetați iar dacă nici așa nu se rezolvă, probabil va trebui să înlocuiți unitatea de comandă. |
|
Clipire la intervale de o secundă |
Totul este în regulă |
Funcționarea unității de comandă este normală. |
|
2 clipiri rapide |
Starea intrărilor s-a schimbat |
Funcționare normală – starea unei intrări s-a schimbat STEP-BY-STEP, STOP, au fost activate fotocelulelesau motorul a primit o comandă de la telecomenzii. |
|
Serii de clipiri separate de o pauză de o secundă |
Mai multe posibilități |
Numărul de clipiri din serie corespunde diagnosticării erorilor prin lampa de semnalizare. |
|
LED STOP (Oprire) |
||
|
Stins |
Intrarea STOP a fost activată |
Verificați dispozitivele conectate la intrarea STOP. |
|
Aprins |
Totul este în regulă |
Intrarea STOP nu este activă. |
|
LED STEP-BY-STEP (numit și P.P., comandă pas cu pas) |
||
|
Stins |
Totul este în regulă |
Intrarea STEP-BY-STEP nu este activă. |
|
Aprins |
Intrarea STEP-BY-STEP a fost activată |
Funcționare normală a unității de comandă, dacă dispozitivul activ a fost conectat la intrarea STEP-BY-STEP. |
LED-urile verticale L1–L4
|
Semnalizare |
Soluție |
|---|---|
|
LED 1 |
|
|
Stins |
În timpul funcționării normale indică faptul că funcția Închidere automată nu este activată. |
|
Aprins |
În timpul funcționării normale indică faptul că funcția Închidere automată este activată. |
|
Luminează intermitent |
|
|
LED 2 |
|
|
Stins |
În timpul funcționării normale indică faptul că funcția Închidere după întreruperea fasciculului fotocelulelor nu este activată. |
|
Aprins |
În timpul funcționării normale indică faptul că funcția Închidere după întreruperea fasciculului fotocelulelor este activată. |
|
Luminează intermitent |
|
|
LED 3 |
|
|
Stins |
În timpul funcționării normale indică faptul că funcția Forța motorului nu este activată. |
|
Aprins |
În timpul funcționării normale indică faptul că funcția Forța motorului este activată. |
|
Luminează intermitent |
|
|
LED 4 |
|
|
Stins |
În timpul funcționării normale indică faptul că funcția Mod standby nu este activată. |
|
Aprins |
În timpul funcționării normale indică faptul că funcția Mod standby este activată. |
|
Luminează intermitent |
|

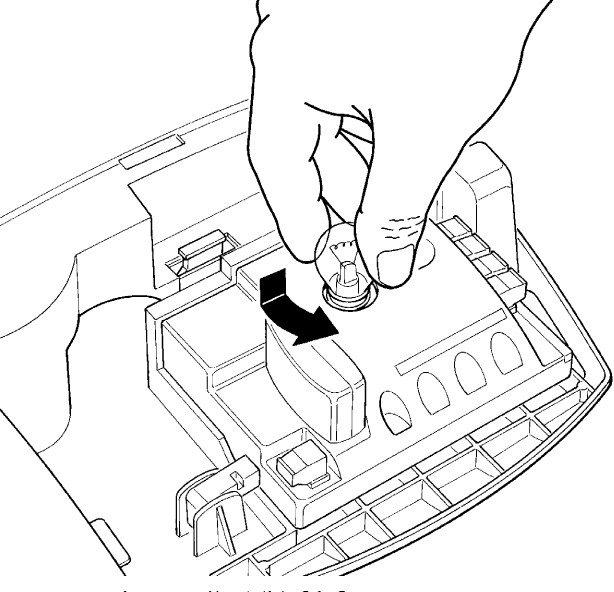

Înlocuirea becului de pe unitatea de comandă NICE SNA2 a motorului NICE Spinbus SN6021
Înainte de înlocuire, deconectați motorul de la alimentarea cu energie electrică și urmați pașii de mai jos:
| 1. Apăsați capacul alb și rotiți-l | 2. Apăsați puțin becul vechi și rotiți-l ușor. Apoi introduceți un bec nou de 12V 21W cu soclu BA15. |
|---|---|
| |
 |
Resetarea unității de comandă
1. Apăsați și mențineți apăsate simultan primul (Open) și al treilea (Close) buton.
2. Când se aprind toate LED-urile, eliberați butoanele.
3. Așteptați până când unitatea de comandă se resetează.
Caracteristicile tehnice ale unității de comandă NICE SNA2 a motorului NICE Spinbus SN6021
| Model | NICE SNA2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Denumire de tip | Unitate de comandă pentru motor cu reductor NICE Spinbus SN6021 pentru funcționarea automatizată a ușilor de garaj în mediul privat. | ||||||||||
| Sursă de alimentare de rezervă | Nu este disponibilă. | ||||||||||
| Iluminare | Bec 12V 21W, conector BA15 | ||||||||||
| Ieșire pentru lampă de semnalizare |
În funcție de ieșirea programată:
|
||||||||||
| Ieșire BlueBUS | o ieșire pentru 2 dispozitive BlueBUS | ||||||||||
| Intrare STOP | pentru contacte normal deschise, normal închise și dispozitive cu rezistență constantă de 8,2KΩ | ||||||||||
| Intrare STEP-BY-STEP (P.P., comandă pas cu pas) | normal deschisă (închiderea contactului declanșează comanda „Pas cu pas") | ||||||||||
| Receptor radio | fără receptor, conector „SM” pentru receptoare NICE SMXI, NICE OXI etc. | ||||||||||
| Intrare pentru antenă | 52Ω pentru cablu coaxial RG-58 (sau similar) | ||||||||||
| Funcții de programare | 4 funcții de activare/dezactivare (Programare nivel I.) 4 funcții reglabile (Programare nivel II.) |
||||||||||
| Funcții de autodiagnosticare |
|
||||||||||
| Temperatura de funcționare | -20°C până la +50°C | ||||||||||
| Utilizare în medii saline, acide și potențial explozive | nu | ||||||||||
| Clasa de protecție | IP00 |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
