NICE Spinbus SN6021 – motor individual pentru uși de garaj
| Disponibilitatea produsului: | Vânzarea s-a încheiat | Din păcate, produsul nu mai poate fi livrat. Asta nu înseamnă că nu va mai fi disponibil niciodată, ci doar că, momentan, nu este planificată reluarea vânzării lui. |
|---|
Descrierea produsului NICE Spinbus SN6021 – motor individual pentru uși de garaj
Înlocuitor disponibil!
Motorul Nice NICE Spinbus SN6021 a fost înlocuit cu un model mai nou NICE SPIDO 600.
Motor NICE Spinbus SN6021 este destinat pentru uși de garaj secționale cu o suprafață de până la 10,5m2, sau uși de garaj basculante cu proeminență cu o suprafață de până la 11,8m2, sau uși de garaj basculante fără proeminență până la 9,3m2. Care este care? Are un întrerupător mecanic de oprire. Motorul este ireversibil. Caracteristici tehnice detaliate ». Descărcați manualul ».
(Este acest motor potrivit pentru mine?)
Comparați cu alte motoare:
| « Motor mai puțin puternic | Motor mai puternic » |
|---|---|
| Nu este. |
|
Acest produs – motorul pentru ușă de garaj NICE Spinbus SN6021 (codul nostru NICE-SN6021) – conține:
- motorul electromecanic NICE Spinbus SN6021 cu unitate de comandă NICE SNA20R10 (anterior SNA2, sau SNA20). Motorul este livrat fără receptor. La înlocuirea motorului, puteți utiliza vechiul receptor plug-in, în care sunt înregistrate telecomenzile dumneavoastră.
- manual de instalare
Seturi la preț redus care includ motorul NICE Spinbus SN6021:
| Set motor cu accesorii » |
|---|
|
Motor Spinbus SN6021, unitate de comandă SNA2, receptor SMXI, telecomandă FLO2RE, șină de ghidare SNA30. |
Motorul este compact, sigur și practic, ideal atât pentru uz privat, cât și pentru uz comercial. Carcasă din plastic rezistent, cu iluminare integrată.
Motorul este potrivit pentru automatizarea ușilor de garaj cu suprafața foii de până la 10,5m2 pentru ușă de garaj secțională, 11,8m2 pentru ușă de garaj basculantă cu proeminență, sau 9,3m2 pentru ușă de garaj basculantă fără proeminență. Tipuri de uși de garaj. Valorile sunt valabile în condițiile specificate de producător, precum influența condițiilor meteorologice, diferențele de temperatură, rigiditatea ușii și, mai ales, funcționarea ușoară a acesteia. Acest lucru nu este întotdeauna posibil sau nu poate fi controlat, de aceea recomandăm utilizarea motorului NICE Spinbus SN6021 pentru uși de garaj la 80% din aceste valori. Consultați capitolul Alegerea motorului pentru informații suplimentare.
Tehnologie foarte ușor de utilizat BlueBUS permite alimentarea și controlul a până la 6 perechi de fotocelule cu ajutorul unui cablu cu două fire. Motorul include și o siguranță termică.
Reglabile: viteza,, forța și durata pauzei până la închiderea automată a motorului și altele; consultați Programare.
Diagnosticare cu ajutorul girofarului de avertizare.
În cazul unei pene de curent, motorul poate fi deblocat, iar poarta poate fi deplasată manual. De asemenea, este posibilă conectarea la motor a unei baterii de rezervă NICE PS124, care permite efectuarea câtorva manevre în cazul unei pene de curent.
Unitatea de comandă a motorului are o intrare programabilă, la care se poate conecta lampa de avertizare, indicatorul porții deschise, o yală electromecanică sau o yală electromagnetică.
Motorul NICE Spinbus SN6021 este un motor electromecanic potrivit pentru condițiile climatice din Slovacia și respectă toate normele europene de siguranță.
Accesorii compatibile cu motorul NICE Spinbus SN6021
În plus, vă recomandăm să achiziționați accesorii opționale compatibile cu motorul sau să alegeți unul dintre pachetele la preț redus:
| Ce | De ce | Tip |
|---|---|---|
| Lampă de avertizare | Lampa semnalizează mișcarea porții prin clipire – utilă la ieșirile cu vizibilitate redusă. Are, de asemenea, antenă încorporată, pentru o rază de acțiune mai mare a telecomenzii. | |
| Fotocelule | Detectează obstacolele la închidere și opresc mișcarea – poarta nu va lovi mașini sau persoane. | - MoonBUS (MOFB) |
| Telecomandă |
Pentru acționarea porții de la distanță. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Necesar pentru acționarea porții de la distanță. | - OXI - SMXI |
| Antenă | Pentru o rază de acțiune mai mare a telecomenzii. | - încorporată în lampa de avertizare LUCYB, MLBT - doar antena ABFKIT, sau ABF |
| Tastatură | Dacă uitați telecomanda sau dacă vă vizitează multe vehicule ori persoane și nu doriți să oferiți fiecăruia o telecomandă sau să deschideți poarta manual. | - MOTXR |
Manual pentru motorul NICE Spinbus SN6021
Manualul motorului NICE Spinbus SN6021 poate fi descărcat de aici:
Manual pentru motorul NICE Spinbus SN6021
NICE Spinbus pe scurt
NICE Spinbus este o familie de ireversibile motoare electromecanice cu reductor pentru uși de garaj. Sunt livrate cu unitatea de comandă SNA2. Unitățile de comandă compatibile sunt SNA2, sau SNA20. Unitățile de comandă au o mufă SM pentru receptoare de semnal radio NICE SMXI, eventual NICE OXI. Conexiunile electrice ale dispozitivelor externe (fotocelule, lampă de avertizare, etc.) au fost simplificate în familia de motoare NICE Spinbus pentru uși de garaj prin utilizarea tehnologiei BlueBUS, care permite conectarea mai multor dispozitive la o mufă comună, folosind un singur cablu bifilar, pentru care nici măcar nu este necesară respectarea polarității. Funcționarea automată depinde de alimentarea cu energie electrică, dar, desigur, în cazul unei pene de curent, motorul cu reductor poate fi deblocat, iar poarta poate fi acționată manual. De asemenea, se poate achiziționa opțional o baterie de rezervă NICE PS124, care permite acționarea porții chiar și în timpul unei pene de curent.
Alegerea motorului – este motorul NICE Spinbus SN6021 potrivit pentru poarta mea?
Fiecare poartă are propriul sistem constructiv (secțională, basculantă, ...) și suprafață iar fiecare automatizare are propriile limite. Pe piață sunt disponibile în mod obișnuit următoarele tipuri de porți:
| Poartă de garaj secțională | Poartă de garaj basculantă fără debordare * |
|---|---|
 |
 |
| Poartă de garaj basculantă cu debordare | |
| fără arcuri* | cu arcuri |
 |
 |
* Pentru automatizarea unei porți de garaj basculante fără debordare sau a unei porți basculante cu debordare fără arcuri, este necesar să se monteze pe poartă braț oscilant NICE SPA5.
Automatizarea NICE Spinbus SN6021 poate fi utilizată, cu accesoriile potrivite, pentru următoarele suprafețe și dimensiuni ale foilor de poartă, în funcție de tipul porții:
| Secțională | Basculantă cu debordare |
Basculantă fără debordare |
|
|---|---|---|---|
| max. 10,5m2 | max. 11,8m2 | max. 9,3m2 | |
| Șină de ghidare de 3m |
2,4m × 4,4m |
2,8m × 4,2m |
2,2m × 4,2m |
| Șină de ghidare de 4m | 3,4m × 3,1m | 3,5m × 3,4m | 3,2m × 2,9m |
În principiu, dimensiunea foii de poartă determină numărul maxim de cicluri pe oră și, de asemenea, numărul de cicluri consecutive, adică precizează cât timp poate funcționa automatizarea. O forță (greutate) mai mare reduce și mai mult, procentual, numărul acestor cicluri din cauza solicitării mai mari a automatizării și determină, de asemenea, viteza maximă admisă la sarcina respectivă. Automatizarea este echipată cu un dispozitiv (protecție termică) care măsoară atât temperatura motorului, cât și temperatura ambientală și reduce proporțional numărul de cicluri posibile:
| Număr de cicluri/oră Număr de cicluri consecutive |
Forța necesară pentru ridicarea foii de poartă* | |||
| Până la 250N | 250–400N | 400–500N | ||
|---|---|---|---|---|
|
Î
|
Până la 2m |
20 |
14 |
5 |
| 2–2,5m | 15 7 |
10 5 |
4 2 |
|
| 2,5–3m | 12 5 |
8 4 |
3 1 |
|
| 3–3,5m | 10 4 |
7 3 |
2 1 |
|
* 1Kg=9,81N, adică forța necesară pentru ridicarea foii de poartă poate fi exprimată și în kilograme, împărțind valoarea la 9,81. De exemplu, 500N este egal cu aproximativ 51Kg.
Montarea automatizării NICE Spinbus SN6021
Modul de montare a automatizării diferă în funcție de situația instalării. Pentru o poartă cu înălțimea de până la 2,5 m se folosește o șină de ghidare de 3m, iar pentru o poartă cu înălțimea de până la 3,5m se folosește o șină de ghidare de 4m. Șina de ghidare poate fi montată și pe console fixate de tavan sau poate fi ancorată direct de tavan cu ajutorul suporturilor NICE SNA16.
Cablaj
Tipică (opțională) situația conectării motorului cu accesoriile arată pentru fiecare tip de poartă astfel:
| Poartă de garaj secțională | |
|---|---|
 |
|
| Poartă de garaj basculantă cu proeminență* | Poartă de garaj basculantă fără proeminență* |
 |
 |
* Pentru automatizarea unei porți de garaj basculante fără proeminență și a unei porți basculante cu proeminență, fără arcuri, trebuie montat pe poartă braț articulat NICE SPA5.
Lista accesoriilor
|
|
Lista cablurilor
| Utilizare | Tip | Lungime maximă |
|---|---|---|
| A. Lampă de semnalizare cu antenă |
2×0,5mm2 |
20m 20m (recomandat sub 5m) |
| B. Fotocelule | 2×0,5mm2 | 30m, peste 30m 2×1mm2 |
| C. Întrerupător cu cheie | 4×0,5mm2 | 50m (sau 2 buc. 2×0,5mm2) |
| D. Muchie sensibilă la atingere | 2×0,5mm2 | 30m |
Instalarea motorului NICE Spinbus SN6021
Instalarea mecanică propriu-zisă a motorului cuprinde trei etape:
- Cerințe preliminare pentru instalare
- Asamblarea șinei de ghidare
- Fixarea motorului pe șina asamblată
- Fixarea pe tavan a șinei împreună cu motorul
0. Cerințe preliminare pentru instalare
I. Pentru montarea motorului sunt necesare anumite dimensiuni ale spațiului, în special în ceea ce privește șina de ghidare. Trebuie să aveți:
- o lungime suficientă a garajului (C+D) pentru montarea motorului (aprox. 3,5m pentru șina de 3m, aprox. 4,5 pentru șina de 4m),
- de asemenea, distanța dintre punctul superior al porții și tavan (A) trebuie să fie de cel puțin 4cm și de cel mult 40cm
- iar distanța maximă dintre șina de ghidare și tavan (B) ar trebui să fie de 40cm (o distanță mai mică nu este o problemă; montarea direct pe tavan este, de asemenea, posibilă).
Consultați imaginea pentru o mai bună înțelegere:
| II. De asemenea, trebuie să existe spațiu pentru montarea corpului motorului: | III. În cazul unei porți de garaj basculante, la deschidere, diferența dintre partea inferioară a șinei de ghidare și punctul cel mai înalt al foii porții (E) aflate în mișcare trebuie să fie de cel puțin 6,5cm și de cel mult 30cm: |
 |
 |
Atenție: Dacă nu sunt îndeplinite condițiile de mai sus, motorul NICE Spinbus SN6021 nu poate fi montat sau va trebui găsită o soluție alternativă de fixare.
1. Asamblarea șinei de ghidare
Urmați instrucțiunile pentru șina pe care o aveți:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Fixarea motorului pe șina asamblată
| 1. Puteți fixa motorul în trei moduri, în funcție de poziția care se potrivește cel mai bine spațiului disponibil. | 2. Fixați motorul de capul de antrenare, care transmite rotația motorului, folosind cele patru șuruburi 6,3x38 incluse. |
|---|---|
 |
 |
3. Fixarea pe tavan a șinei împreună cu motorul
În funcție de valorile măsurate distanței dintre șină și tavan, precum și dintre șină și partea superioară a porții, marcați două găuri de montare, exact pe axul porții. În funcție de tip, puteți fixa suportul frontal:
| Pentru profil, puteți folosi nituri | Pentru perete, puteți folosi dibluri și șuruburi | Dacă situația permite, puteți fixa șina direct de tavan |
|---|---|---|
 |
 |
 |
După ce dați găurile de montaj, fixați prinderea din față, lăsând cealaltă parte a șinei cu motorul pe podea, apoi continuați astfel:
Programarea motorului
Modul de programare a motorului depinde de unitatea de comandă livrată. Următoarele unități de comandă sunt compatibile cu motorul NICE Spinbus SN6021:

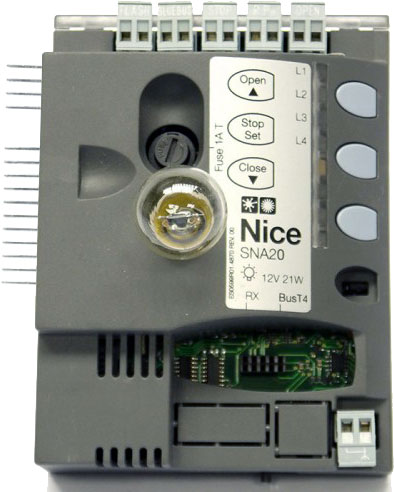

| SNA2 | SNA20 |
|---|---|
|
|
|
|
La fel ca SNA2, dar permite și:
|
Deblocarea motorului NICE Spinbus SN6021
În cazul unei pene de curent, nu veți putea acționa poarta cu ajutorul telecomenzii. Prin urmare, motorul poate fi deblocat cu ajutorul manetei de deblocare iar poarta poate fi mișcată manual:
| 1. Trageți maneta de deblocare a căruciorului. | 2. Mișcați foaia ușii |
|---|---|
 |
 |
Înlocuirea becului la motorul NICE Spinbus SN6021
Înainte de a înlocui becul, deconectați motorul de la sursa de alimentare și urmați pașii de mai jos:
| 1. Apăsați capacul alb și rotiți-l | 2. Deșurubați becul vechi. Apoi înșurubați un bec nou de 230V 60W cu soclu E27. |
|---|---|
 |
 |
Caracteristici tehnice ale motorului NICE Spinbus SN6021
| Model | NICE Spinbus SN6021 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrierea modelului | Motoreductor electromecanic pentru automatizarea ușilor de garaj în spații private. Livrat cu unitatea de comandă SNA2. Unitatea de comandă compatibilă este fie SNA2, fie SNA20. | ||||||||||
| Pinion | Diametru: 9,5mm Număr de dinți: 28 Compatibil cu șinele: SNA3X, SNA30, SNA6 |
||||||||||
| Cuplu [Forță] |
11,7Nm [650N] - necesară pentru pornirea foii |
||||||||||
| Cuplu nominal [Forță nominală] |
5,85Nm [345N] - necesară pentru menținerea foii în mișcare |
||||||||||
| Viteză | 0,20 m/s | ||||||||||
| Viteză nominală | 0,08 m/s | ||||||||||
| Limită de cicluri consecutive | 50 de cicluri/zi (unitatea de comandă limitează numărul în funcție de restricțiile menționate la Selectarea motorului) | ||||||||||
| Limită de funcționare | 3 minute (unitatea de comandă limitează durata în funcție de restricțiile menționate la Selectarea motorului) | ||||||||||
| Alimentare | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Putere absorbită |
270W | ||||||||||
| Clasă de izolație | 1 - necesită împământare | ||||||||||
| Sursă de rezervă | se poate achiziționa și instala opțional bateria de rezervă NICE PS124 | ||||||||||
| Iluminare | Bec 12V 21W, soclu BA15 | ||||||||||
| Ieșire pentru lampă de semnalizare |
În funcție de ieșirea programată:
|
||||||||||
| Ieșire BlueBUS | o ieșire pentru 2 dispozitive BlueBUS | ||||||||||
| Intrare STOP | pentru contacte normal deschise, normal închise și dispozitive cu rezistență constantă de 8,2KΩ | ||||||||||
| Intrare STEP-BY-STEP (P.P., pas cu pas) | normal deschisă (închiderea contactului declanșează comanda „Pas cu pas") | ||||||||||
| Receptor radio | fără receptor, conector „SM” pentru receptoare NICE SMXI, NICE OXI etc. | ||||||||||
| Intrare pentru antenă | 52Ω pentru cablu coaxial RG-58 (sau similar) | ||||||||||
| Funcții de programare | 4 funcții de activare/dezactivare (Programare de nivel I.) 4 funcții reglabile (Programare de nivel II.) |
||||||||||
| Funcții de autodiagnosticare |
|
||||||||||
| Temperatura de funcționare | -20°C până la +50°C | ||||||||||
| Utilizare în medii saline, acide și potențial explozive | nu | ||||||||||
| Clasă de protecție | IP40 - utilizare la interior sau la exterior bine protejat | ||||||||||
| Dimensiuni | 311×327×105 (l×L×h) | ||||||||||
| Greutate | 3,6kg |
