NICE SNA3 - unitate de comandă de schimb pentru motorizările NICE Spinbus SN6031
| Disponibilitatea produsului: | momentan indisponibil |
|---|
Descrierea produsului NICE SNA3 - unitate de comandă de schimb pentru motorizările NICE Spinbus SN6031
Unitatea de comandă NICE SNA3 este compatibilă cu motoare pentru uși de garaj NICE Spinbus SN6031. Include un conector de tip SM pentru conectarea receptorului radio (SMXI, OXI, ...) cu telecomenzilor (Flor, Era Flor, Era One, Era Inti, ...).
Suportă tehnologia BlueBus, care permite conectarea ușoară a echipamentelor suplimentare (fotocelule, lampă de semnalizare, cititoare de carduri, întrerupătoare cu cheie, etc.) folosind doar un cablu cu două fire, pentru care nu este necesară respectarea polarității.
Datorită tehnologiei 24V este compatibilă și cu sistemul solar NICE Solemyo, care permite alimentarea și în locații fără acces la o sursă de energie electrică. De asemenea, este posibilă alimentarea unității de comandă cu bateria de rezervă NICE PS124, care permite efectuarea câtorva manevre de deschidere și închidere a ușii de garaj timp de câteva ore după o pană de curent. În modul standby, unitatea de comandă cu receptorul semnalului de comandă consumă doar 2 W (când este alimentată de la bateria PS124, iar consumul este de doar 0,1 W când este alimentată de sistemul solar Solemyo).
Suportă tehnologia NICE Opera. Diagnosticare cu ajutorul lămpii de semnalizare.
După evaluarea lungimii canatului, intervalele de accelerare și decelerare la deschidere și închidere se reglează automat; în plus, se pot seta forța, viteza etc.; vezi programarea unității de comandă a motorului. Detectarea obstacolelor pe întreaga durată a deplasării canatului asigură funcționarea în siguranță a motoarelor.
Unitatea de comandă NICE SNA3 este potrivită pentru condițiile climatice din Slovacia și respectă toate normele europene de siguranță.
Accesorii compatibile cu unitatea de comandă NICE SNA3
Vă recomandăm să achiziționați și accesorii opționale compatibile cu unitatea de comandă:
| Ce | De ce | Tip |
|---|---|---|
| Lampă de semnalizare | Lampa de semnalizare indică mișcarea porții prin clipire – utilă la ieșirile cu vizibilitate redusă. Are și o antenă încorporată, pentru o rază de acțiune mai mare a telecomenzii. | |
| Fotocelule | La închidere, detectează obstacolele și opresc mișcarea – poarta nu va lovi mașinile sau persoanele. | - MoonBUS (MOFB) |
| Transmițător |
Pentru comanda de la distanță a porții. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Necesar pentru comanda de la distanță a porții. | - OXI - SMXI |
| Antenă | Pentru o rază de acțiune mai bună a telecomenzii. | - integrată în girofar LUCYB, MLBT - doar antena ABFKIT, sau ABF |
| Tastatură | Dacă uitați telecomanda sau vă vizitează multe vehicule ori persoane și nu doriți să dați fiecăruia o telecomandă sau să deschideți poarta de fiecare dată. | - MOTXR |
Manual pentru unitatea de comandă NICE SNA3 și motorul NICE Spinbus SN6031
Manualul unității de comandă NICE SNA3 și al motorului NICE Spinbus SN6031 poate fi descărcat aici:
Manual pentru unitatea de comandă NICE SNA3 și motorul NICE Spinbus SN6031
Conectarea unității de comandă NICE SNA3 a motorului NICE Spinbus SN6031
...la rețeaua electrică
Conectați pur și simplu motorul la priză.
...a dispozitivelor auxiliare
Atenție: Nu uitați să întrerupeți alimentarea cu energie electrică înainte de conectarea, deconectarea sau modificarea conexiunilor dispozitivelor auxiliare, fie de la întrerupătorul automat, prin scoaterea siguranței de alimentare, fie prin deconectarea bateriei de rezervă.

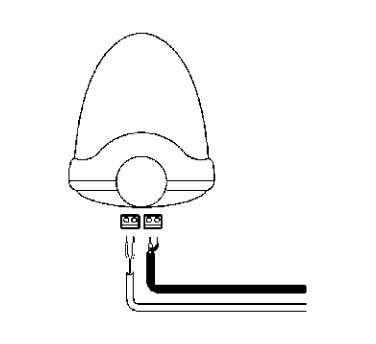

Unitatea de comandă NICE SNA3 a motorului NICE Spinbus SN6031 permite următoarele intrări și ieșiri pentru dispozitive auxiliare:
| Intrare/ieșire | Descriere | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

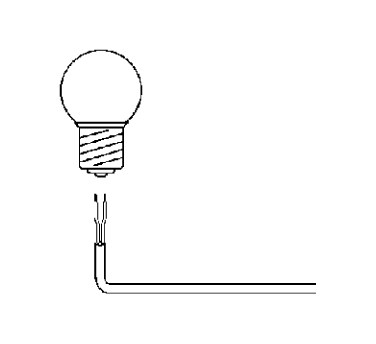

Ieșire programabilă, al cărei comportament poate fi configurat prin programarea nivelului II pentru L4; vezi Programare nivelul II, L4 – Indicator de ieșire. Îl puteți programa pentru următoarele dispozitive:
|
|||||||||||||
| Intrare pentru conectarea în paralel a dispozitivelor compatibile care utilizează tehnologia BlueBUS prin intermediul unui cablu cu două conductoare, prin care se transmit atât alimentarea electrică, cât și semnalul de comunicare. | |||||||||||||
| STOP (Oprire) |

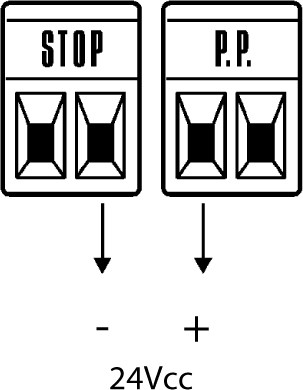

Intrare pentru dispozitive care opresc mișcarea porții. Se pot conecta următoarele dispozitive:
|
||||||||||||
| Intrare pentru dispozitive care comandă mișcarea porții pas cu pas (vezi Comanda pas cu pas a mișcării porții). Se pot conecta dispozitive normal deschise (NO). | |||||||||||||
| OPEN (Deschidere) |
Intrare pentru dispozitivele care comandă deschiderea porții (vezi Deschiderea porții). Se pot conecta dispozitive cu contact normal deschis (NO). | ||||||||||||
| AERIAL (Antenă) |
intrare pentru antena receptorului radio. Antena este de obicei încorporată în lampa de avertizare, de exemplu NICE LUCYB, NICE MLBT, sau se poate utiliza o antenă externă separată NICE ABFKIT. |

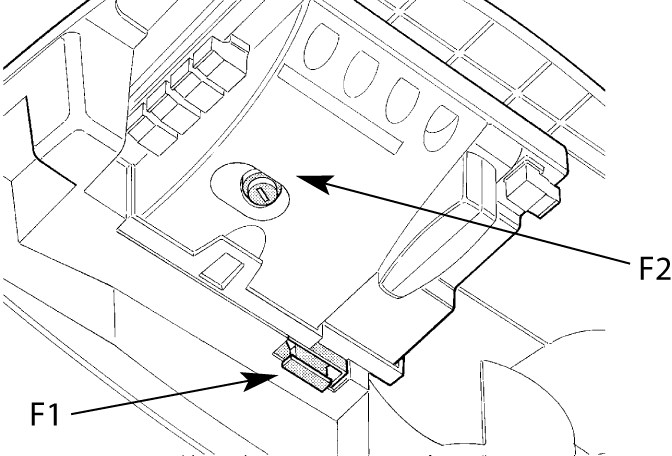

Siguranțele automatizării
 |
În automatizare se găsesc două siguranțe:
|

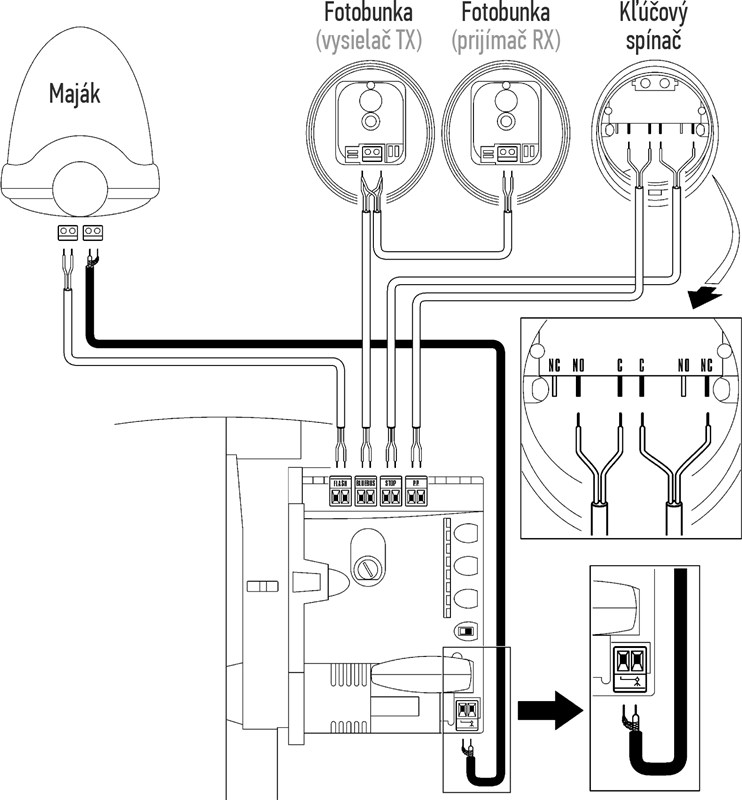

Schema electrică standard:
Conectarea cablurilor

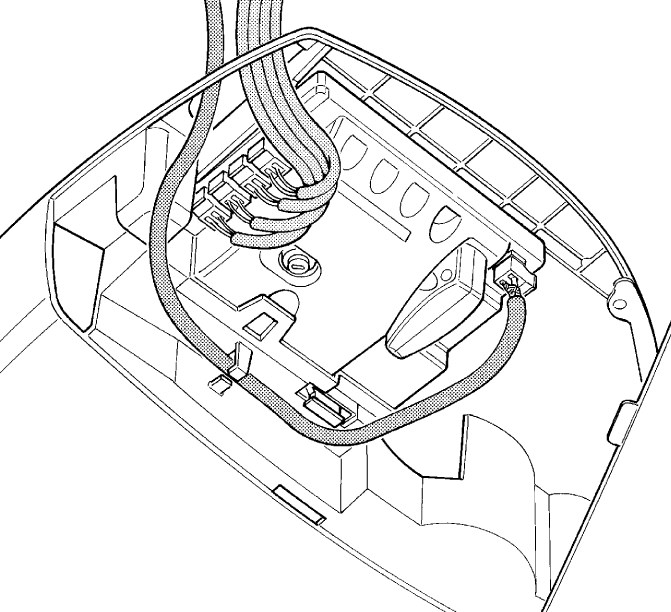

Treceți cablurile și conectați-le la unitatea de comandă după cum urmează:

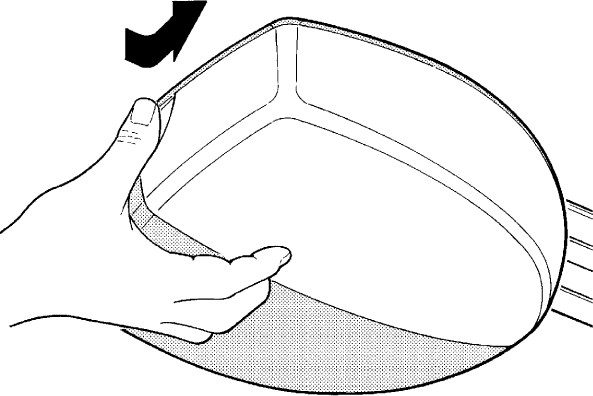

| 1. Apăsați capacul alb și rotiți-l | 2. Treceți cablurile prin orificiu, treceți cablul antenei lateral prin buclă și conectați toate cablurile. |
|---|---|
 |
 |
Fotocelulele automatizării
Tehnologia extrem de ușor de utilizat BlueBUS permite alimentarea și comandarea a până la 6 perechi de fotocelule cu ajutorul unui cablu cu două fire.
CONECTAREA MAI MULTOR PERECHI DE FOTOCELULE NICE MOFB LA REȚEAUA DE DATE NICE BLUEBUS

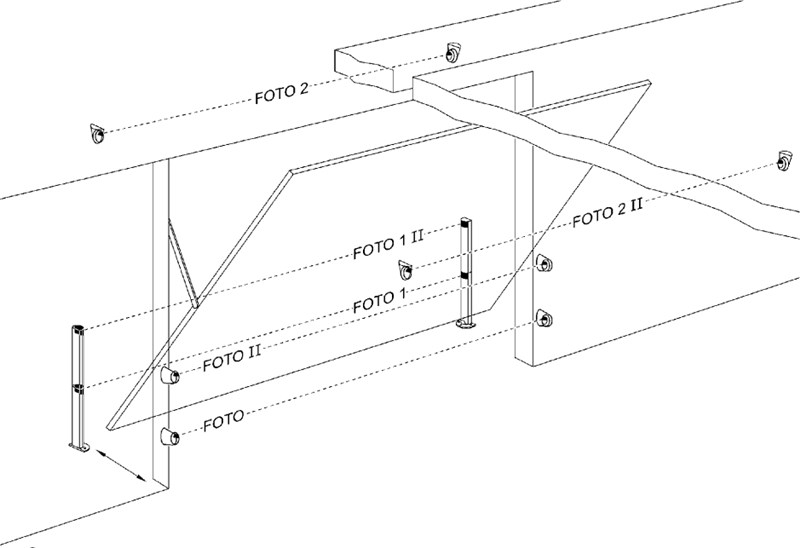

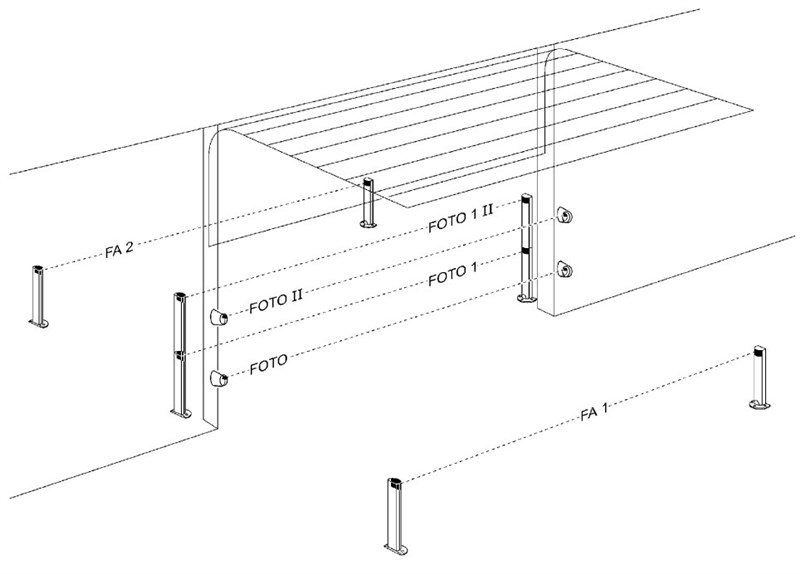

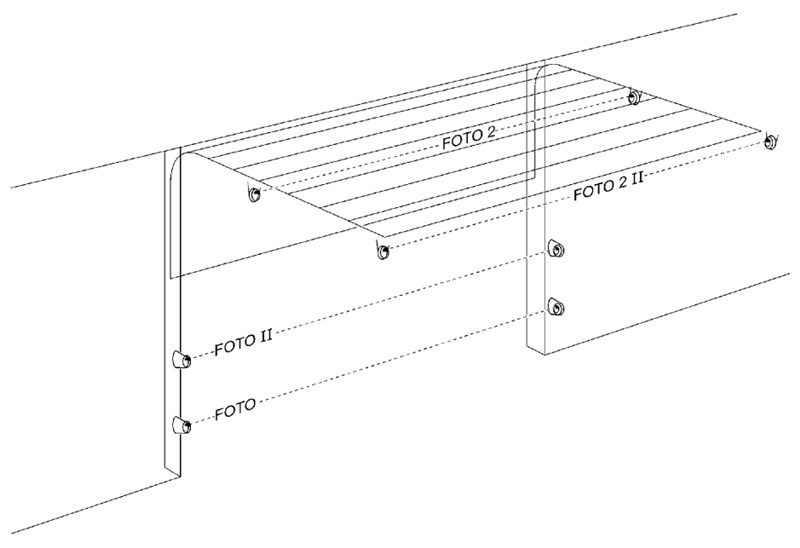

Amplasați fotocelulele în jurul porții sau al ușii conform schemelor ilustrative pentru instalarea completă și setați punțile conform tabelului punților fotocelulelor NICE MOFB automatizării porții. Pentru a evita interferențele dintre perechile amplasate aproape una de alta, respectați orientarea emițătoarelor conform acestor scheme ilustrative, TX și a receptoarelor RX. Conectați fotocelulele în paralel conform imaginii (nu este necesară respectarea polarității):
Exemplu de configurare a fotocelulelor
| Ușă de garaj secțională | Ușă de garaj basculantă |
|---|---|
 |
 |
Dacă doriți ca fotocelulele să funcționeze ca dispozitive de deschidere a porții (vezi FA1 și FA2 în imagine), adică atunci când intrați cu vehiculul între axele lor optice, pentru ca poarta să se deschidă, trebuie întreruptă conexiunea A de la emițătorul TX și de la receptorul RX, vezi imaginea:

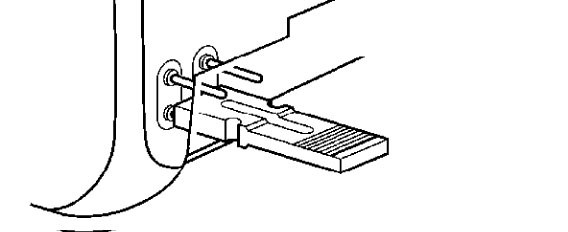

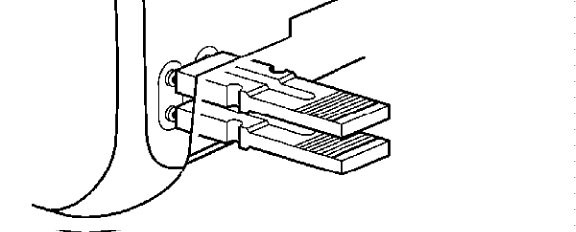

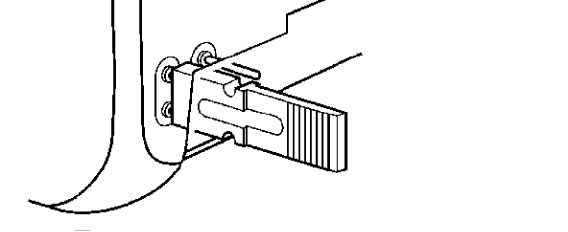

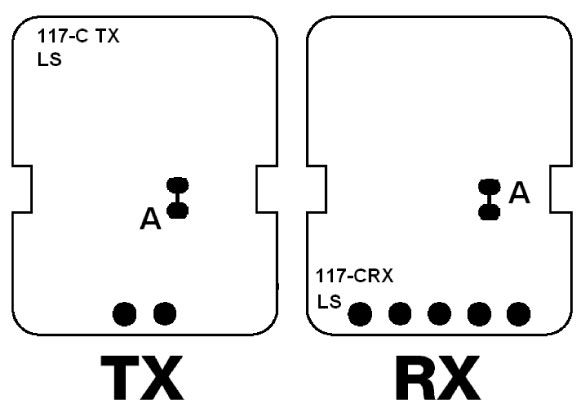

Tabelul punților fotocelulelor NICE MOFB pentru automatizarea porții
 |

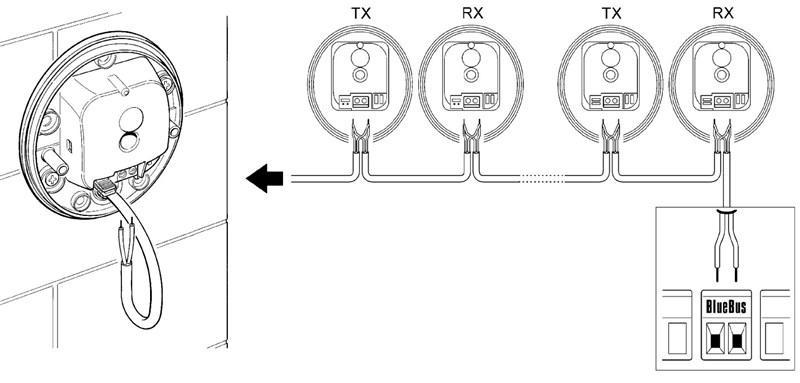

Conectarea mai multor perechi de fotocelule la sistemul BlueBUS se realizează prin configurarea diferitelor combinații de punți, fiecare pereche conectată trebuind să aibă o combinație unică de punți. Asigurați-vă că în aceeași rețea de date BlueBUS nu există două perechi cu aceeași combinație. În cadrul aceleiași perechi de fotocelule, puntea emițătorului TX și cea a receptorului RX trebuie configurate la aceeași valoare. Dacă tipul de configurație folosește o singură punte, depozitați-o întotdeauna pe cealaltă în compartimentul liber, așa cum se vede în imaginea din stânga. |

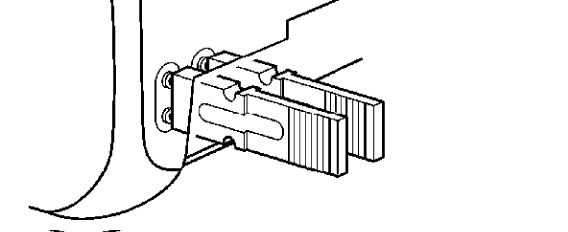

| Denumirea perechii de fotocelule | Punte configurată prin combinația punților |
|---|---|
| FOTO |  |

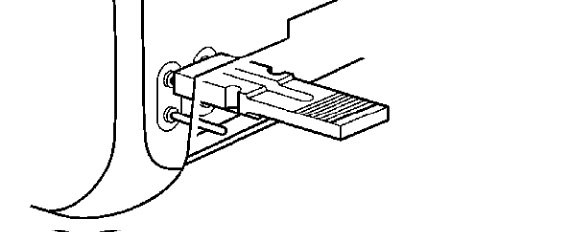

| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |

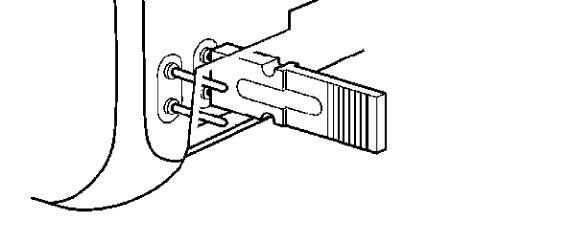

| FOTO 2 |  |
| FOTO 2 II |  |
|

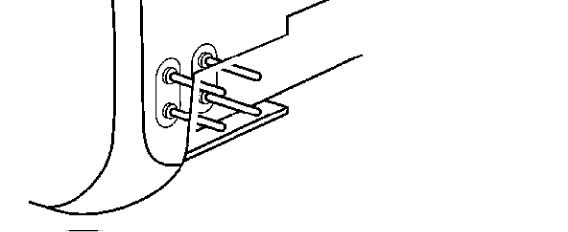

FOTO 3 ATENȚIE, CONFIGURAȚIE NEPERMISĂ! |
 |
|

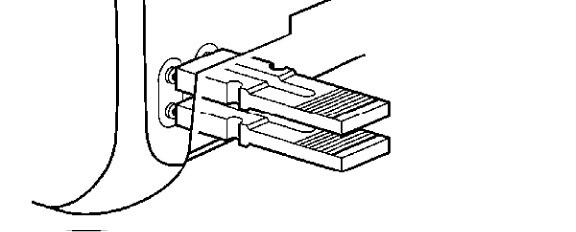

FA1 |
 |
|

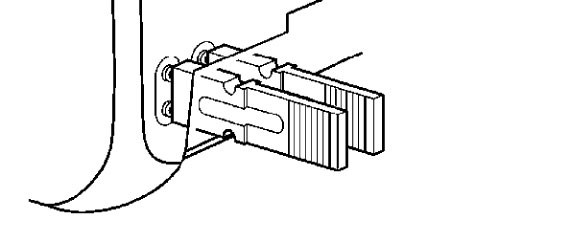

FA2 |
 |

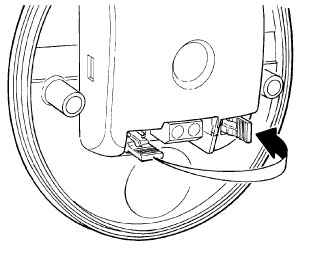

Dacă, din orice motiv, este necesar să înlocuiți o fotocelulă, este suficient să setați la aceasta același conector ca la cea originală; nu este necesară efectuarea etapei de recunoaștere a dispozitivelor.
Receptor radio pentru automatizări
 |
Unitate de comandă SNA3 automatizarea NICE Spinbus SN6031 dispune de un conector SM pentru conectarea unui receptor extern radio (de exemplu, NICE OXI, NICE SMXI). Acest receptor este absolut necesar pentru recepționarea comenzilor transmise de telecomenzi, așadar este o condiție necesară pentru comandarea de la distanță a porții culisante cu telecomanda. |
Asocierea telecomenzilor cu automatizarea
Vizitați ghidul pentru asocierea telecomenzii cu automatizarea, sau faceți clic pe:
Recunoașterea dispozitivelor conectate la automatizare
După fiecare conectare, deconectare sau modificare a cablajului dispozitivelor auxiliare la intrările BlueBUS și STOP trebuie efectuată etapa de recunoaștere a dispozitivelor auxiliare. Automatizarea vă va avertiza că este necesară efectuarea acestei operațiuni prin clipirea LED-urilor L1 și L2.
 |
|
Recunoașterea lungimii canatului porții
Pentru funcționarea corectă a mișcării porții (în special pentru calcularea distanței de accelerare și de încetinire și pentru deschiderea parțială), automatizarea trebuie să determine singură lungimea canatului porții. În timpul acestei operațiuni, automatizarea deplasează poarta de la un opritor la altul și determină lungimea porții.
 |
|
Programarea automatizării
Unitatea de comandă SNA3 a automatizării Spinbus SN6031 permite programarea mai multor funcții, fie prin activarea/dezactivarea funcției prin programarea nivelului I., fie prin setarea parametrului implicit prin programarea nivelului II.

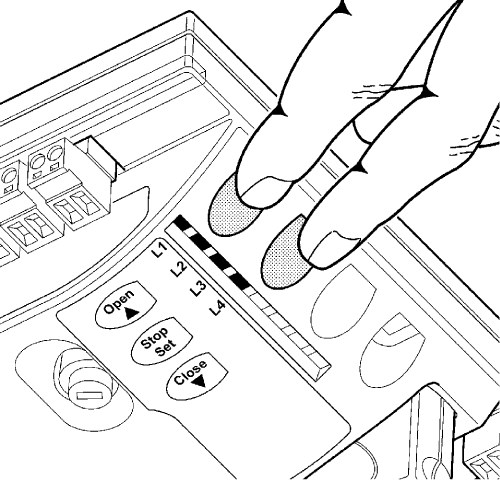

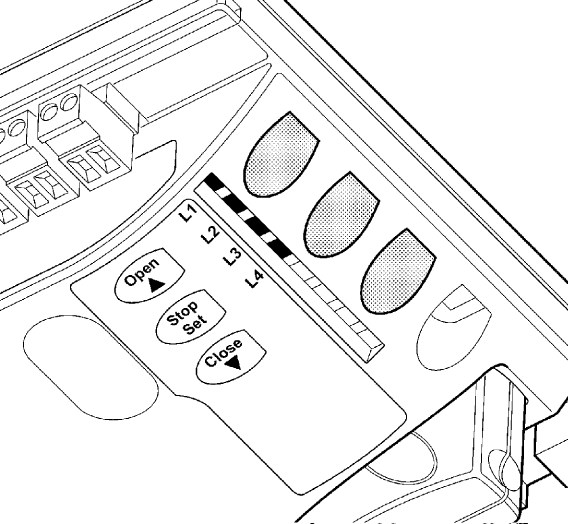

Unitatea de comandă SNA3 are trei butoane pentru comanda și programarea automatizării:
 |
Buton | Utilizare |
|---|---|---|
| Deschidere | Butonul permite transmiterea comenzii de deschidere a porții către motor. De asemenea, în timpul programării, servește la creșterea valorii parametrului programat. | |
| Stop/Set | Butonul permite transmiterea comenzii de oprire a porții către motor. Prima apăsare prelungită, timp de 5 secunde, vă permite să accesați programarea nivelului I. O apăsare prelungită ulterioară vă permite să accesați programarea nivelului II. pentru LED-ul curent. | |
| Închidere | Butonul permite transmiterea comenzii de închidere a porții către motor. De asemenea, în timpul programării, servește la reducerea valorii parametrului programat. |
Programare — Nivelul I
La nivelul I, prin programare se activează/dezactivează funcția respectivă. Când o funcție este activată, LED-ul corespunzător de pe unitatea de comandă rămâne aprins. Din fabrică, toate funcțiile sunt dezactivate.

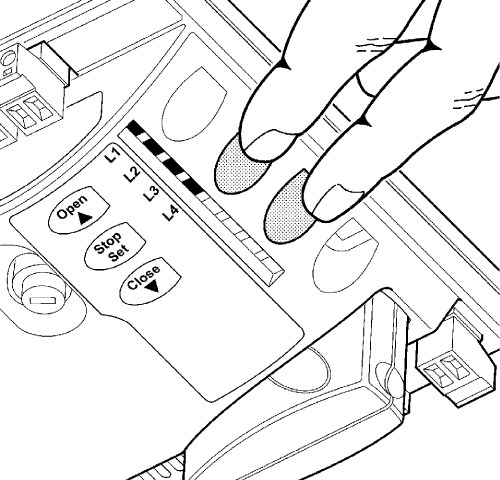

Pentru a accesa programarea nivelului I, țineți apăsat butonul „Stop/Set” aproximativ 5 secunde, până când LED-ul L1 începe să clipească. Apoi, cu ajutorul butoanelor „Deschidere” și „Închidere”, deplasați LED-ul curent în sus, respectiv în jos. Aveți la dispoziție 10 secunde pentru fiecare operațiune; în caz contrar, motorul va ieși din modul de programare. După ce LED-ul intermitent ajunge deasupra LED-ului funcției pe care doriți să o activați/dezactivați, apăsați o dată butonul „Stop/Set”: clipirea se va accelera (funcție activată) sau încetini (funcție dezactivată). Apoi lăsați butonul și așteptați ca motorul să iasă din modul de programare, în cel mult 10 secunde. Dacă totul a decurs corect, LED-ul corespunzător funcției activate va rămâne aprins.
Lista funcțiilor programabile care pot fi activate:
| LED | Funcție | Descriere |
|---|---|---|
| L1 | Închidere automată |
După un anumit interval (setat în „Programarea nivelului II — Durata pauzei”), poarta începe să se închidă automat după ce a fost deschisă. Dacă funcția este dezactivată, poarta poate fi acționată doar la comandă, de la telecomanda porții etc. |
| L2 | Închidere după întreruperea fasciculului fotocelulelor |
Funcția permite menținerea porții deschise doar atât timp cât este necesar pentru trecerea vehiculului. După ce fasciculul fotocelulelor este eliberat (vehiculul a trecut), poarta începe să se închidă automat după 5 secunde. Această funcție se comportă în două moduri, în funcție de activarea sau dezactivarea închiderii automate (consultați funcția precedentă). Închiderea automată este activată — după eliberarea fasciculului fotocelulelor, poarta se oprește, iar după 5 secunde începe să se închidă. Aceasta înseamnă că este posibil să nu se deschidă complet. |
| L3 | Forța motorului |
Funcția influențează sensibilitatea motorului la obstacole. Dacă această funcție este dezactivată, motorul este mai puțin sensibil, ceea ce este potrivit pentru porți mai mari și mai grele . Dacă poarta dumneavoastră este mică și ușoară, puteți activa. |
| L4 | Mod standby |
Această funcție permite reducerea la minimum a consumului de energie electrică. Este ideală pentru alimentarea de la o baterie tampon (de exemplu, NICE PS124). Când funcția este activă, la un minut după ultima mișcare a porții, unitatea de comandă oprește intrarea BlueBUS (și, prin urmare, toate dispozitivele conectate la aceasta), precum și toate LED-urile, cu excepția LED-ului BlueBUS, care va clipi lent. În această stare, dacă se primește o comandă, unitatea de comandă repornește mai întâi și abia apoi execută comanda. |
Programare — Nivelul II
La nivelul II, prin programare se setează valorile pentru funcțiile respective (aceste funcții diferă de cele din nivelul I.).
Uitați de programarea nivelului I. Pentru a accesa programarea nivelului II, țineți apăsat butonul „Stop/Set” aproximativ 5 secunde, până când începe să clipească LED-ul L1. Apoi, cu ajutorul butoanelor „Deschidere” și „Închidere”, deplasați LED-ul curent în sus, respectiv în jos. Aveți la dispoziție 10 secunde pentru fiecare operațiune; în caz contrar, motorul va ieși din modul de programare. După ce LED-ul intermitent ajunge deasupra LED-ului funcției al cărei parametru doriți să îl setați, țineți apăsat butonul „Stop/Set” pentru a accesa setările LED-ului respectiv. LED-ul care rămâne aprins (în timp ce țineți în continuare apăsat „Stop/Set”) indică valoarea curentă a parametrului. Puteți modifica această valoare în sus, respectiv în jos, cu ajutorul butoanelor „Deschidere”, respectiv "Închidere” (ținând în continuare apăsat butonul „Stop/Set”), apoi eliberați butonul „Stop/Set” și așteptați ca motorul să iasă din modul de programare, în cel mult 10 secunde. Pentru a verifica dacă totul a decurs corect, repetați procedura, dar fără să modificați valoarea parametrului.
Lista funcțiilor programabile ale căror valori pot fi setate:
|
LED de intrare — Denumire |
LED de setare — Valoare |
|---|---|
| L1 — Durata pauzei Dacă valoarea este „Închidere automată” în programarea nivelului I. |
L1 — 10 secunde L2 — 20 de secunde L3 — 40 de secunde L4 — 80 de secunde |
|
L2 — Tip de secvență de funcționare Setează succesiunea mișcărilor porții, declanșată prin apăsarea repetată, de exemplu, a butonului de pe telecomanda porții sau prin activarea intrare STEP-BY-STEP (numită și P.P., sau Secvență). |
L1 — Deschidere/Stop/Închidere/Stop L2 — Deschidere/Stop/Închidere/Deschidere L3 — Mod condominiu L4 — Om prezent |
|
Setează viteza de deplasare a porții în timpul funcționării normale (nu la pornirea sau oprirea porții). |
L1 — Foarte lentă (55%) L2 — Lentă (70%) L3 — Medie (85%)) L4 — Rapidă (100%) |
|
Setează când trebuie să fie transmis un semnal către ieșirea FLASH . |
L1 — Indicator poartă deschisă L2 — Girofar L3 — Încuietoare electromecanică L4 — Încuietoare electromagnetică |
Conectarea unor dispozitive externe suplimentare la automatizare
 |

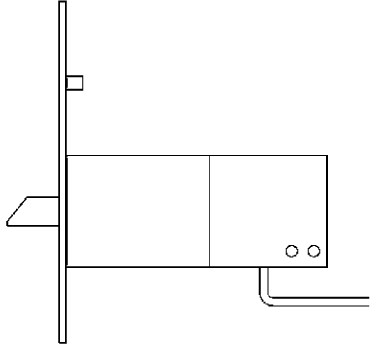

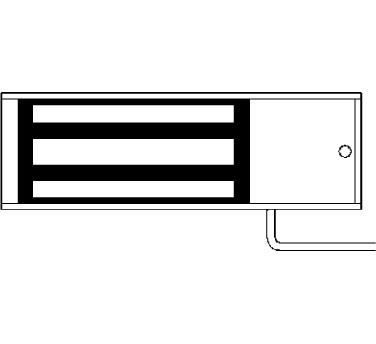

Dacă trebuie să conectați la automatizare dispozitive suplimentare care necesită alimentare externă (de exemplu, iluminat de semnalizare, întrerupător cu cheie, carduri magnetice etc.), conectați dispozitivul conform imaginii. Tensiunea furnizată este de 24Vdc, de la -30% la +50%, cu un curent maxim de 100mA. |
Funcții speciale ale automatizării
Poartă menținută deschisă
Dacă comanda de pe intrarea STEP-BY-STEP (numită și P.P. sau secvență de funcționare) durează mai mult de 3 secunde, unitatea de comandă va menține poarta deschisă cât timp comanda este activă. Această funcție este utilă atunci când este folosită împreună cu un temporizator.
Deplasare forțată
Dacă un dispozitiv de siguranță se defectează sau, de exemplu, în fasciculul fotocelulelor ajunge un obstacol care nu poate fi îndepărtat, iar poarta nu se mișcă din motive de siguranță, puteți activa modul „Om prezent”, fie permanent, în Programarea nivelului II. în setarea L2 — Tip de secvență de funcționare la valoarea L4 — Om prezent, fie temporar:
- Dați o comandă porții (cu telecomanda, cu întrerupătorul cu cheie etc.)
- Dacă există o problemă, poarta nu se va mișca, iar girofarul va semnaliza o eroare.
- Așadar, în decurs de 3 secunde de la comanda anterioară, dați din nou comanda și mențineți-o apăsată.
- Cât timp țineți apăsată comanda, poarta se va deplasa; când eliberați butonul, se va opri.
Depanarea automatizării
Dacă ceva nu vă este clar sau întâmpinați orice altă problemă, nu ezitați să contactați serviciul nostru de asistență tehnică pentru automatizările NICE.
În funcție de natura problemei
În timpul montajului (sau în cazul defectării automatizării), este posibil să întâmpinați una dintre următoarele probleme:
|
Problemă |
Soluție posibilă |
|---|---|
|
Poarta nu răspunde la comanda telecomenzii, iar LED-ul de pe telecomandă nu se aprinde. |
Verificați dacă bateriile telecomenzii automatizării sunt în stare bună; dacă nu, înlocuiți-le. Instrucțiunile se găsesc în manualul telecomenzii respective. |
|
Poarta nu răspunde la comanda telecomenzii, dar LED-ul de pe telecomandă se aprinde. |
Verificați dacă telecomanda a fost memorată receptorului este în stare bună sau încercați să telecomanda o memorați din nou. |
|
Poarta nu se mișcă, iar LED-ul BlueBUS nu clipește.
|
Verificați dacă automatizarea este alimentată la 230 V. Dacă da, verificați ambele siguranțe și, dacă este necesar, înlocuiți-le cu unele noi, cu aceleași caracteristici. |
|
Poarta nu se mișcă, iar girofarul nu clipește. |
Verificați dacă automatizarea a înregistrat comanda. La transmiterea unei comenzi cu telecomanda ar trebui să LED-ul BlueBUS clipească rapid de două ori. Dacă o altă unitate transmite comanda prin intrarea STEP-BY-STEP (P.P.), ar trebui să se aprindă indicatorul corespunzător LED STEP-BY-STEP. |
|
Poarta nu se mișcă, iar lampa de semnalizare clipește de câteva ori. |
Numărați clipirile și consultați Diagnosticare prin clipirea lămpii de semnalizare. |
|
Poarta începe să se miște, dar se oprește imediat și începe să se deplaseze în sens opus. |
Programată forța motorului este probabil prea mică pentru poarta dumneavoastră. Verificați dacă există obstacole care împiedică mișcarea porții și, dacă este necesar, măriți forța de acționare. |
|
Poarta pornește, dar lampa de semnalizare nu funcționează. |
Verificați dacă există tensiune la ieșirea FLASH în timpul manevrei porții (valoarea tensiunii nu este importantă, aprox. 10-30Vdc). Dacă există tensiune la ieșire, problema este la lampa de semnalizare (respectiv la un alt dispozitiv), încercați să o înlocuiți cu una similară pentru a vedea dacă funcționează. Dacă nu există tensiune la ieșire, ieșirea FLASH poate fi suprasolicitată; verificați dacă nu există un scurtcircuit în cablaj. |
Diagnosticare prin clipirea lămpii de semnalizare
În timpul manevrei porții lampa de semnalizare clipește regulat, o dată pe secundă. Dacă apare o problemă, lampa de semnalizare indică eroarea prin două serii succesive de clipiri mai rapide.
|
Seria de clipiri |
Eroare |
Soluție |
|---|---|---|
|
1 clipire Pauză de 1 secundă 1 clipire |
Eroare BlueBUS
|
Dispozitivele conectate la intrarea BlueBUS nu corespund celor detectate în timpul fazei de detectare a dispozitivelor. Repetați faza de detectare. Dacă nu ajută, încercați încă o dată; în caz contrar, va trebui să identificați dispozitivul defect prin eliminare și să îl înlocuiți (să îl cumpărați, să solicitați garanția sau să îl reparați). |
|
2 clipiri Pauză de 1 secundă 2 clipiri |
Activarea fotocelulei |
Se activează fotocelulele, ceea ce este normal dacă fasciculul lor este întrerupt în timpul închiderii porții. Dacă fasciculul nu a fost întrerupt, fotocelulele pot fi murdare, orbite de lumină sau defecte. |
|
3 clipiri Pauză de 1 secundă 3 clipiri |
Activarea limitatorului de forță al motorului
|
În timpul mișcării porții este detectată o frecare crescută – este posibil ca poarta să fie reglată incorect; încercați să o mișcați manual și să o reglați. În caz contrar, de obicei ajută mărirea forței motorului. |
|
4 clipiri Pauză de 1 secundă 4 clipiri |
Activarea intrării STOP
|
A fost trimisă o comandă către intrarea STOP, așadar, dacă această activare nu a fost solicitată, verificați dispozitivele conectate la intrare. |
|
5 clipiri Pauză de 1 secundă 5 clipiri |
Eroare internă a unității de comandă |
Așteptați 30 de secunde și repetați. Dacă problema persistă, încercați să o resetați. În caz contrar, probabil va fi necesară repararea sau înlocuirea unității de comandă. |
|
6 clipiri Pauză de 1 secundă 6 clipiri |
A fost atinsă limita orară a manevrelor. |
Așteptați câteva minute, până când limitatorul de cicluri scade sub valoarea-limită. |
|
7 clipiri Pauză de 1 secundă 7 clipiri |
Eroare internă a circuitelor electronice. |
Deconectați întregul sistem de acționare pentru câteva secunde și încercați din nou. Dacă problema persistă, încercați să o resetați. În caz contrar, probabil va fi necesară repararea sau înlocuirea unității de comandă. |
|
8 clipiri Pauză de 1 secundă 8 clipiri |
Comandă permanentă activă.
|
Sistemul de acționare primește continuu o comandă – verificați dispozitivele conectate la intrarea OPEN. Dacă aveți conectat un temporizator, cel mai probabil acesta este cauza.
|
Diagnosticare prin clipirea LED-urilor
Pe unitatea de comandă SNA3 a sistemului de acționare NICE Spinbus SN6031 există două grupuri de LED-uri, fiecare indicând prin clipire sau iluminare funcționarea normală a unității de comandă ori diagnosticarea erorilor, conform tabelelor de mai jos.
LED-urile orizontale BLUEBUS, STOP, PP, OPEN
|
Semnalizare |
Stare |
Soluție |
|---|---|---|
|
LED BlueBUS |
||
|
Stins |
Eroare
|
Verificați conexiunea la rețeaua electrică, iar dacă aceasta este în regulă, verificați siguranțele F1 și F2 și, dacă este necesar, înlocuiți-le cu unele noi, cu aceleași caracteristici. |
|
Aprins |
Eroare gravă
|
Încercați să deconectați unitatea de comandă și, dacă este necesar, toate intrările. Dacă nu ajută, resetați unitatea iar dacă nici astfel nu se rezolvă, probabil va fi necesară înlocuirea unității de comandă. |
|
Clipește la intervale de o secundă |
Totul este în regulă |
Funcționarea unității de comandă este normală. |
|
2 clipiri rapide |
Starea intrărilor s-a schimbat |
Funcționare normală – starea intrării s-a schimbat STEP-BY-STEP, STOP, DESCHIS, au fost activate fotocelulele, sau motorul a primit o comandă de la telecomenzii. |
|
Serii de clipiri separate de o pauză de o secundă |
Mai multe opțiuni |
Numărul de clipiri din serie corespunde diagnosticării defecțiunilor prin intermediul lămpii de semnalizare. |
|
LED STOP (Oprire) |
||
|
Stins |
Intrarea STOP a fost activată |
Verificați dispozitivele conectate la intrarea STOP. |
|
Aprins |
Totul este în regulă |
Intrarea STOP nu este activă. |
|
LED STEP-BY-STEP (sau denumit și P.P., pas cu pas) |
||
|
Stins |
Totul este în regulă |
Intrarea STEP-BY-STEP nu este activă. |
|
Aprins |
Intrarea STEP-BY-STEP a fost activată |
Funcționare normală a unității de comandă, dacă dispozitivul activ a fost conectat la intrarea STEP-BY-STEP. |
|
LED OPEN (Deschidere) |
||
|
Stins |
Totul este în regulă |
Intrarea OPEN nu este activă.
|
|
Aprins |
Intrarea OPEN a fost activată |
Funcționare normală a unității de comandă, dacă dispozitivul activ a fost conectat la intrarea OPEN. |
LED-urile verticale L1–L4
|
Semnalizare |
Soluție |
|---|---|
|
LED 1 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere automată nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Închidere automată este activată. |
|
Clipește |
|
|
LED 2 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere după întreruperea fasciculului fotocelulei nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Închidere după întreruperea fasciculului fotocelulei este activată. |
|
Clipește |
|
|
LED 3 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Puterea motorului nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Puterea motorului este activată. |
|
Clipește |
|
|
LED 4 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Mod standby nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Mod standby este activată. |
|
Clipește |
|

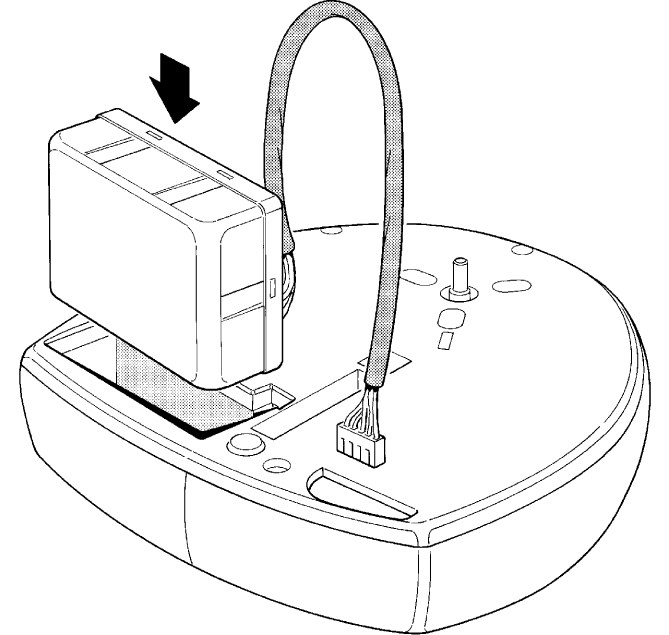

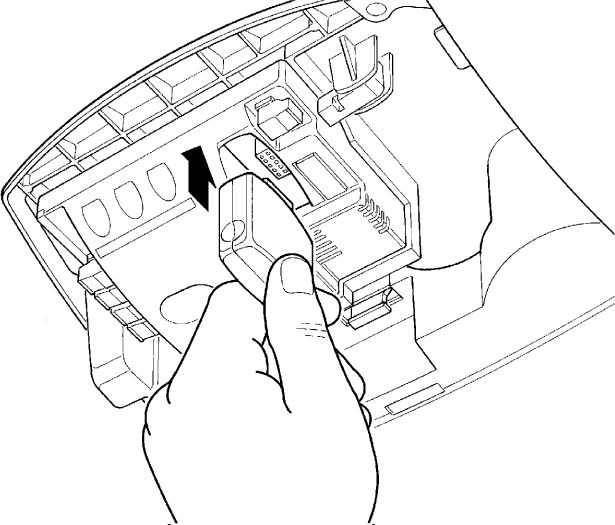

Montarea bateriei de rezervă la motorul NICE Spinbus SN6031
Baterie de rezervă NICE PS124 nu este inclusă în livrarea standard motorului, dar poate fi comandată suplimentar. Este folosită în cazul unei pene de curent, când motorul porții va fi alimentat de la baterie. Bateria se încarcă în permanență de la rețeaua electrică.

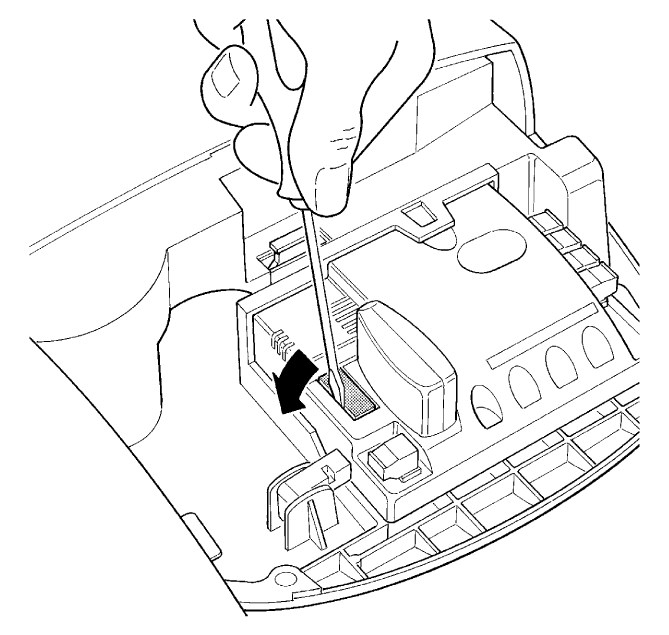

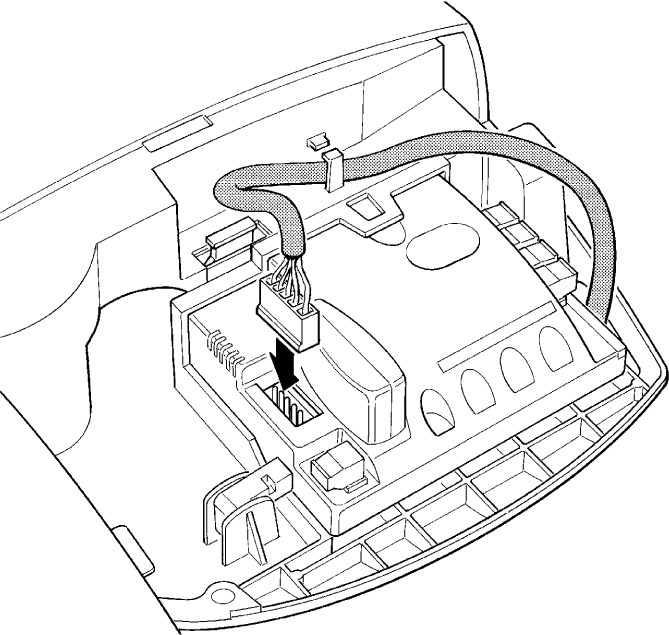

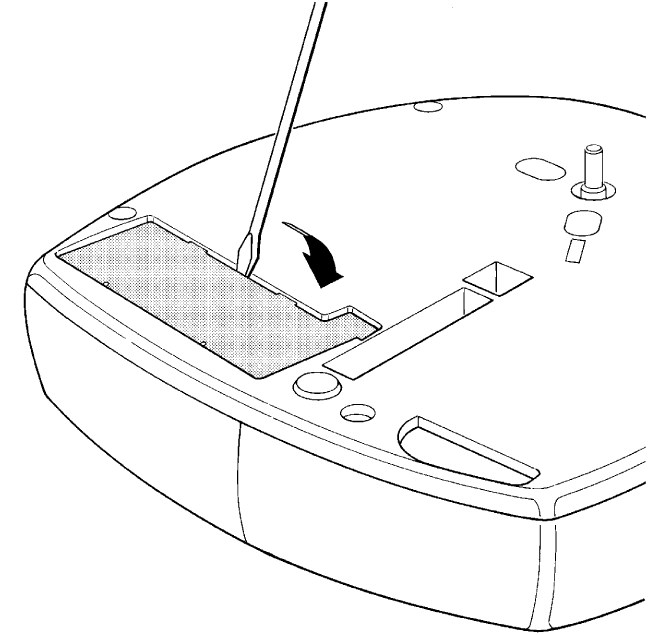

| 1. Scoateți capacul din plastic al conectorului bateriei | 2. Scoateți capacul din plastic al compartimentului bateriei |
|---|---|
 |
 |
| 3. Introduceți bateria în compartiment conform imaginii și treceți cablul de alimentare până la unitatea de comandă | 4. Conectați mufa la unitatea de comandă |
 |
 |
Resetarea unității de comandă
1. Apăsați simultan și mențineți apăsate primul (Deschide) a al treilea (Închide) buton.
2. Când se aprind toate LED-urile, eliberați.
3. Așteptați până când unitatea de comandă se resetează.
Caracteristici tehnice ale unității de comandă NICE SNA3 pentru motorul NICE Spinbus SN6031
| Model | NICE SNA3 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrierea tipului | Unitate de comandă pentru motor cu reductor NICE Spinbus SN6031 pentru funcționarea automată a ușilor de garaj în mediul privat. | ||||||||||
| Sursă de alimentare de rezervă | se poate achiziționa și instala opțional bateria de rezervă NICE PS124 | ||||||||||
| Iluminare | Nu are, becul este pe sistemul de acționare. | ||||||||||
| Ieșire pentru lampa de avertizare |
În funcție de ieșirea programată:
|
||||||||||
| Ieșire BlueBUS | o ieșire pentru 6 dispozitive BlueBUS | ||||||||||
| Intrare STOP | pentru dispozitive cu contact normal deschis, normal închis și cu rezistență constantă de 8,2KΩ | ||||||||||
| Intrare STEP-BY-STEP (P.P., pas cu pas) | normal deschis (închiderea contactului declanșează comanda „Pas cu pas") | ||||||||||
| Receptor radio | fără receptor, conector „SM” pentru receptoare NICE SMXI, NICE OXI etc. | ||||||||||
| Intrare pentru antenă | 52Ω pentru cablu coaxial RG-58 (sau similar) | ||||||||||
| Funcții de programare | 4 funcții de activare/dezactivare (Programare nivel I.) 4 funcții reglabile (Programare nivel II.) |
||||||||||
| Funcții de autoevaluare |
|
||||||||||
| Temperatura de funcționare | -20°C până la +50°C | ||||||||||
| Utilizare în medii saline, acide și potențial explozive | nu | ||||||||||
| Clasa de protecție | IP00 |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
