Ghid practic pentru NICE MC800 cu placa MCA5
Acest ghid este destinat MC800 cu placa NICE MCA5: pe placă se află ieșirea OGI și butonul Photo PRG. Este generația pentru care NICE asociază manualul valabil până în 09/2025. Modelul mai nou MC800R30 are o ieșire OutSTB diferită și un mod de economisire a energiei; schema sa nu poate fi preluată automat aici.
MC800 controlează unul sau două motoare de 230 V AC pentru porți batante. Pentru o singură canată se utilizează M2. Pentru două canate, M2 începe primul deschiderea, iar M1 începe primul închiderea. Opritoarele mecanice, condensatoarele și eventualele limitatoare de cursă trebuie să corespundă sistemelor de acționare respective.
- Sisteme de acționare și accesorii compatibile
- Cabluri și borne
- Scheme pentru fotocelule și testarea fotocelulelor
- Procedură simplificată pentru prima pornire
- Reglarea manuală a pozițiilor de capăt
- Funcții și parametri reglabili
- Telecomenzi și programatoare
- Diagnosticare și resetare
- Verificări și întreținere
Sisteme de acționare și accesorii pentru MC800
Contează tipul exact și alimentarea sistemului de acționare. De exemplu, producătorul recomandă MC800 pentru NICE HY7005; modelul HY7024, cu denumire similară, este un motor de 24 V și folosește o unitate de comandă diferită. La înlocuirea unității de comandă originale, conductoarele se conectează în funcție de rolul bornelor, nu după numărul lor inițial.
| Element | Semnificație / procedură |
|---|---|
| Fotocelule cu releu | NICE EPM – alimentare TX/RX și contact de siguranță separat C–NC. Un exemplu este prezentat în schema următoare. |
| Fotocelule BlueBUS | NICE EPMB – conexiune cu două fire la 6–7, fără polaritate. Conectarea modelelor EPM și EPMB diferă. |
| Lampă de avertizare | NICE ELAC – versiune pentru tensiunea de rețea, cu lumină intermitentă integrată. FLASH pe unitatea de comandă de 230 V nu este o ieșire de joasă tensiune. |
| Întrerupător cu cheie | NICE EKS – contact fără potențial C–NO pentru SbS, OPEN sau CLOSE. |
| Comandă radio | NICE OXIBD în conectorul SM și o telecomandă compatibilă, de exemplu NICE ON3EBD. Asocierea se efectuează conform instrucțiunilor receptorului respectiv. |
| Setări de service | NICE IBT4N + NICE OVIEW pentru acces prin BusT4. |
Verificați limitele motorului, ciclul de funcționare și condensatorul în manualul sistemului de acționare ales. Capacitatea sistemului BlueBUS se calculează în unități de sarcină; limita unității de comandă este de 15 unități, nu automat 15 dispozitive oarecare.
Cablajul și funcția bornelor
| Circuit | Cablu conform specificațiilor producătorului |
|---|---|
| Alimentare electrică | 3 × 1,5 mm² până la 30 m; pentru lungimi mai mari, producătorul indică 3 × 2,5 mm² și împământare la automatizare. Dimensionarea protecției și a alimentării trebuie să corespundă instalației. |
| Fiecare motor | 4 × 1,5 mm² până la 10 m, inclusiv conductorul de protecție. Condensator conform specificațiilor motorului respectiv. |
| Lampă FLASH | 2 × 1,5 mm² până la 20 m, cu izolație pentru tensiunea de rețea. |
| BlueBUS | 2 × 0,5 mm² până la 20 m; pentru 20–40 m, utilizați 2 × 1 mm². |
| Antenă | Cablu coaxial RG58, maximum 20 m; lungimea recomandată este mai mică de 5 m. |
| Întrerupător cu cheie | 2 cabluri de 2 × 0,5 mm² până la 50 m. |
| Încuietoare electrică | 2 × 1 mm² până la 10 m. |
| Element | Semnificație / procedură |
|---|---|
| L / N / PE | Alimentare pentru versiunea de 230 V a unității de comandă și împământare de protecție. Conectați PE și la motoare, conform instrucțiunilor acestora. |
| M1 / M2 | Cele trei borne de lucru ale fiecărui motor: OPEN – COMMON – CLOSE, conform marcajelor de pe placă; conductorul de protecție se conectează separat la PE. Motorul unic se conectează la M2; M1 rămâne liberă. |
| FLASH | Tensiune de rețea comutată pentru lampă cu aprindere intermitentă proprie, max. 21 W. Este potrivit NICE ELAC; nu conectați aici o lampă de 12/24 V. |
| 1–2 / EL | Încuietoare electrică de 12 V AC, max. 15 VA. |
| 3 / 4 | 3 = 0 V; 4 = COMMON, +24 V DC. Pentru alimentarea accesoriilor între 3–4 sunt disponibili maximum 200 mA în total. |
| 5 / OGI | Semnalizare poartă deschisă, 24 V, max. 4 W. Această marcă aparține plăcii mai vechi MCA5. |
| 6–7 / BlueBUS | Două fire pentru alimentarea și comunicarea BlueBUS; conectare în paralel, fără polaritate. |
| 8 / AuxIn1 | Limitator de cursă pentru deschiderea M1 sau PHOTO în modul pentru fotocelule cu releu. |
| 9 / AuxIn2 | Limitator de cursă pentru deschiderea M2 sau PHOTO1 în modul pentru fotocelule cu releu. |
| 10 / AuxIn3 | Limitator de cursă pentru închiderea M1 sau PHOTO2 în modul pentru fotocelule cu releu. |
| 11 / AuxIn4 | Limitator de cursă pentru închiderea M2. Când este activat modul pentru fotocelule cu releu, intrările AUX nu se folosesc ca limitatoare de cursă. |
| 12 / STOP | Intrare de siguranță pentru NO, NC sau 8,2 kΩ. O modificare față de starea memorată declanșează oprirea, urmată de o scurtă mișcare în sens invers. |
| 13 / SbS | Comandă pas cu pas printr-un contact NO fără potențial între 4 și 13. |
| 14 / OPEN | Deschidere printr-un contact NO între 4 și 14. |
| 15 / CLOSE | Închidere printr-un contact NO între 4 și 15; funcția poate fi schimbată în deschidere parțială. |
Nu aplicați tensiune externă la intrările de comandă. La întrerupătorul NICE EKS se va folosi contactul comun C și contactul NO al microîntrerupătorului selectat. Lăsați intrările AUX neutilizate libere, conform modului selectat; nu realizați punți universale între toate intrările de siguranță.
Sursă: manualul original NICE MC800 IDV0544A00EN, tabelele 1–2 și capitolele 4.2–4.3.
Scheme de conectare a fotocelulelor
Alegeți schema în funcție de tehnologia fotocelulelor și de folosirea fototestului. Marcajele TX și RX înseamnă emițător și receptor. Cele două seturi TX/RX din imaginile originale ilustrează tehnologii diferite; nu este necesară instalarea ambelor.
Fotocelule cu releu, fără fototest – exemplul original

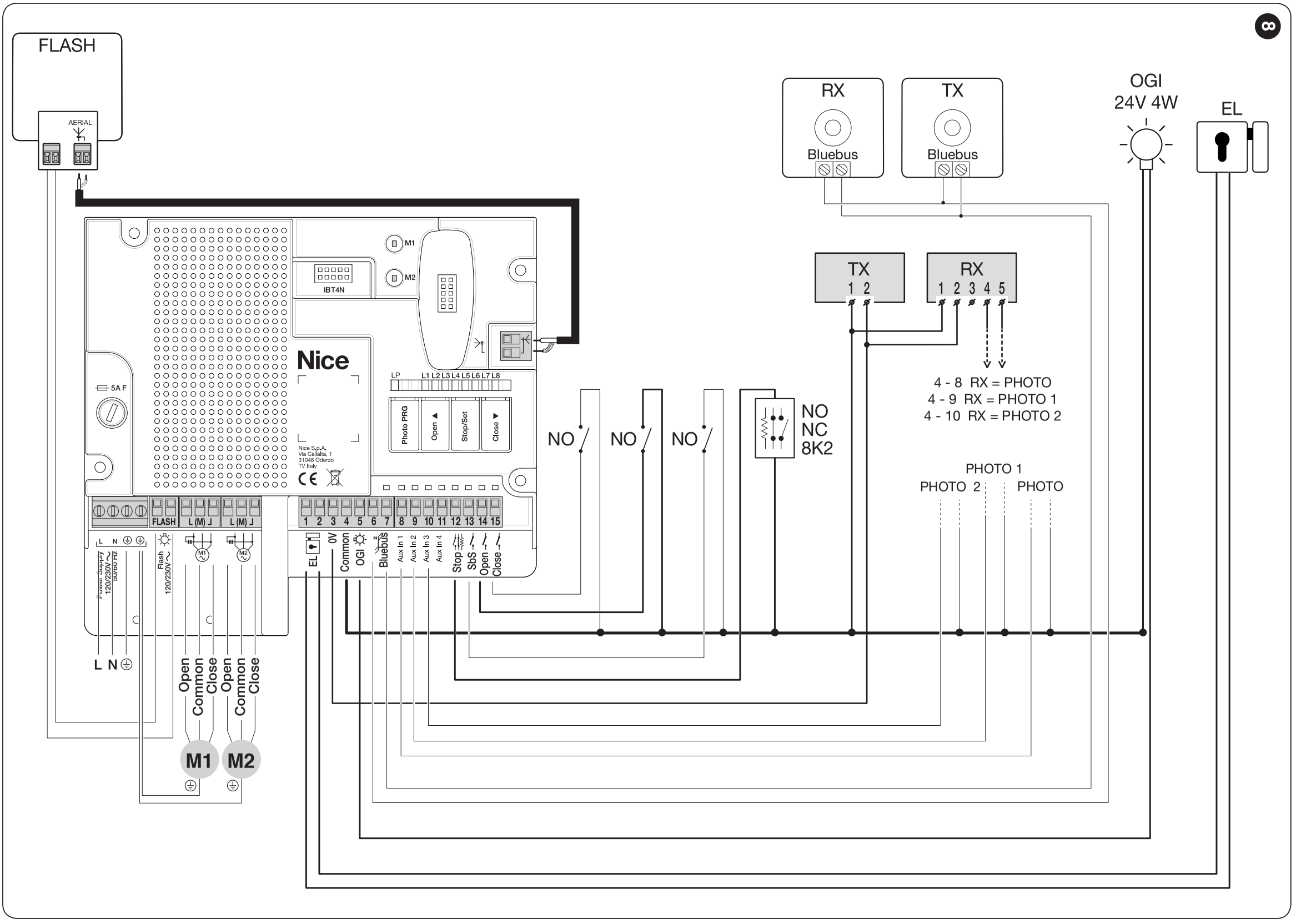

Original NICE, imaginea 8. TX/RX gri sunt cu releu, iar TX/RX albe sunt BlueBUS. Receptorul ilustrat este OXI; antena OXIBD se conectează direct la OXIBD. Faceți clic pe imagine pentru a o mări.
Pentru o pereche NICE EPM și pentru funcția PHOTO, configurația de bază a conexiunii existente rămâne neschimbată:
| Componentă | Conectarea EPM la 24 V DC |
|---|---|
| Alimentarea TX | Borna 3 MC800 → borna 2 TX; borna 4 MC800 → borna 1 TX. |
| Alimentarea RX | Borna 3 MC800 → borna 2 RX; borna 4 MC800 → borna 1 RX. |
| Contact PHOTO | Borna 4 RX (C) → borna 4 MC800; borna 5 RX (NC) → borna 8 MC800. Conectarea bornei RX 4 la RX 1 este echivalentă, în această configurație, cu alimentarea de la COMMON. |
| Setare | Țineți apăsat Photo PRG până când se aprinde LP, apoi memorați dispozitivele. Lăsați AUX1–3 neutilizate libere. |
Numerotarea bornelor TX/RX este valabilă pentru conexiunea ilustrată și pentru tipul EPM indicat. Pentru un alt tip, utilizați marcajele corespunzătoare pentru alimentare și C–NC. Fotocelulele cu releu necesită selectarea corectă a domeniului de alimentare; modificarea pentru 12 V nu se aplică aici.
Fotocelule cu releu și fototest

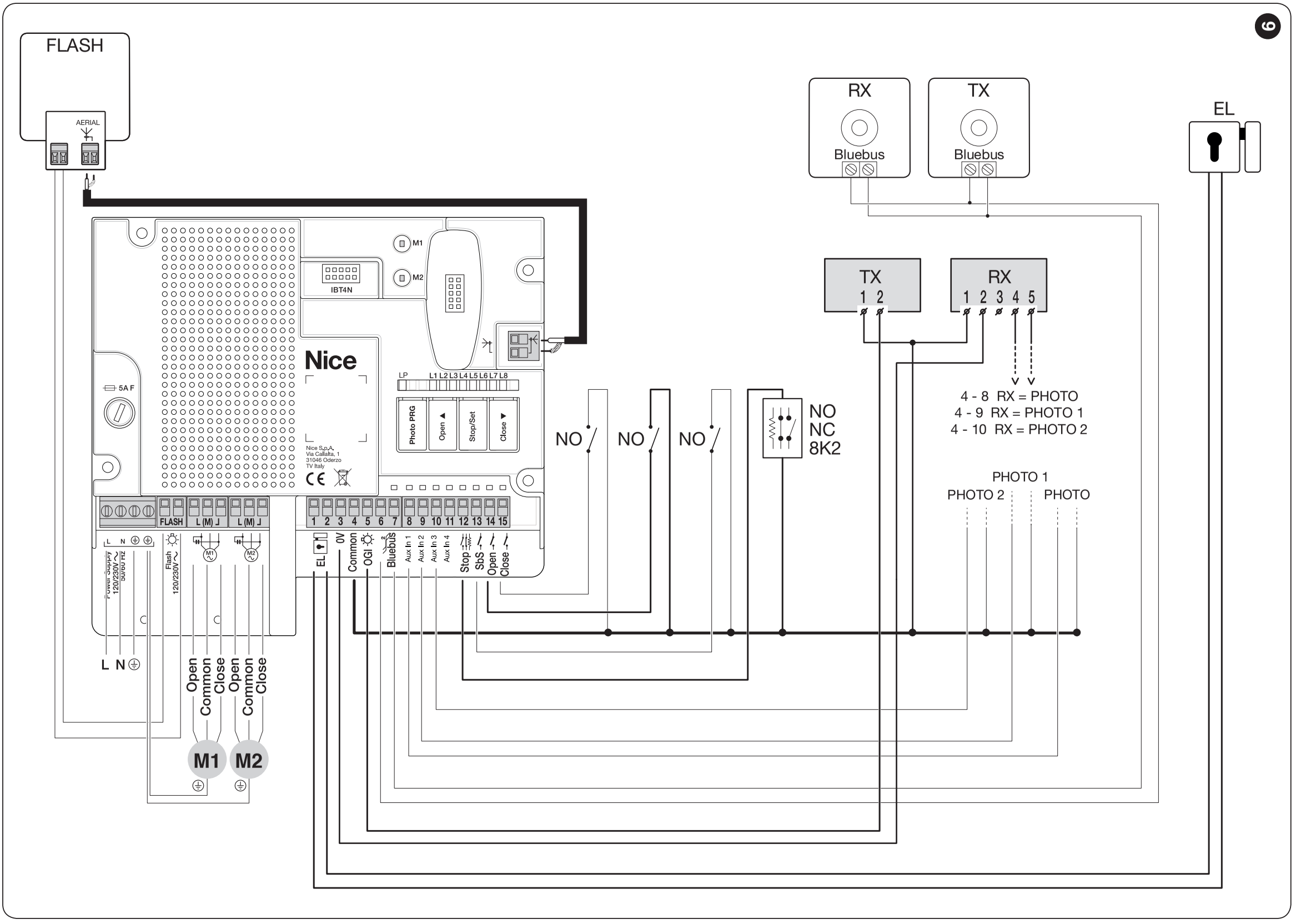

Original NICE, imaginea 9. Fototestul TX cu releu utilizează ieșirea 5, marcată OGI. În imagine, bornele 6–7 alimentează dispozitive BlueBUS separate. Faceți clic pe imagine pentru a o mări.
Conectați conform imaginii 9 borna 1 TX la borna 4 MC800 și borna 2 TX la borna 5 MC800. RX rămâne alimentat de la bornele 3–4, iar contactul său C–NC se conectează la intrarea PHOTO selectată. În această configurație, ieșirea 5 este utilizată pentru fototest și nu poate fi folosită simultan pentru lampa obișnuită OGI. După modificarea conexiunilor, repetați memorarea și testul funcțional. Selectarea Photo PRG nu modifică, prin ea însăși, alimentarea fizică a TX.
Fotocelule BlueBUS și limitatoare de cursă ale motoarelor

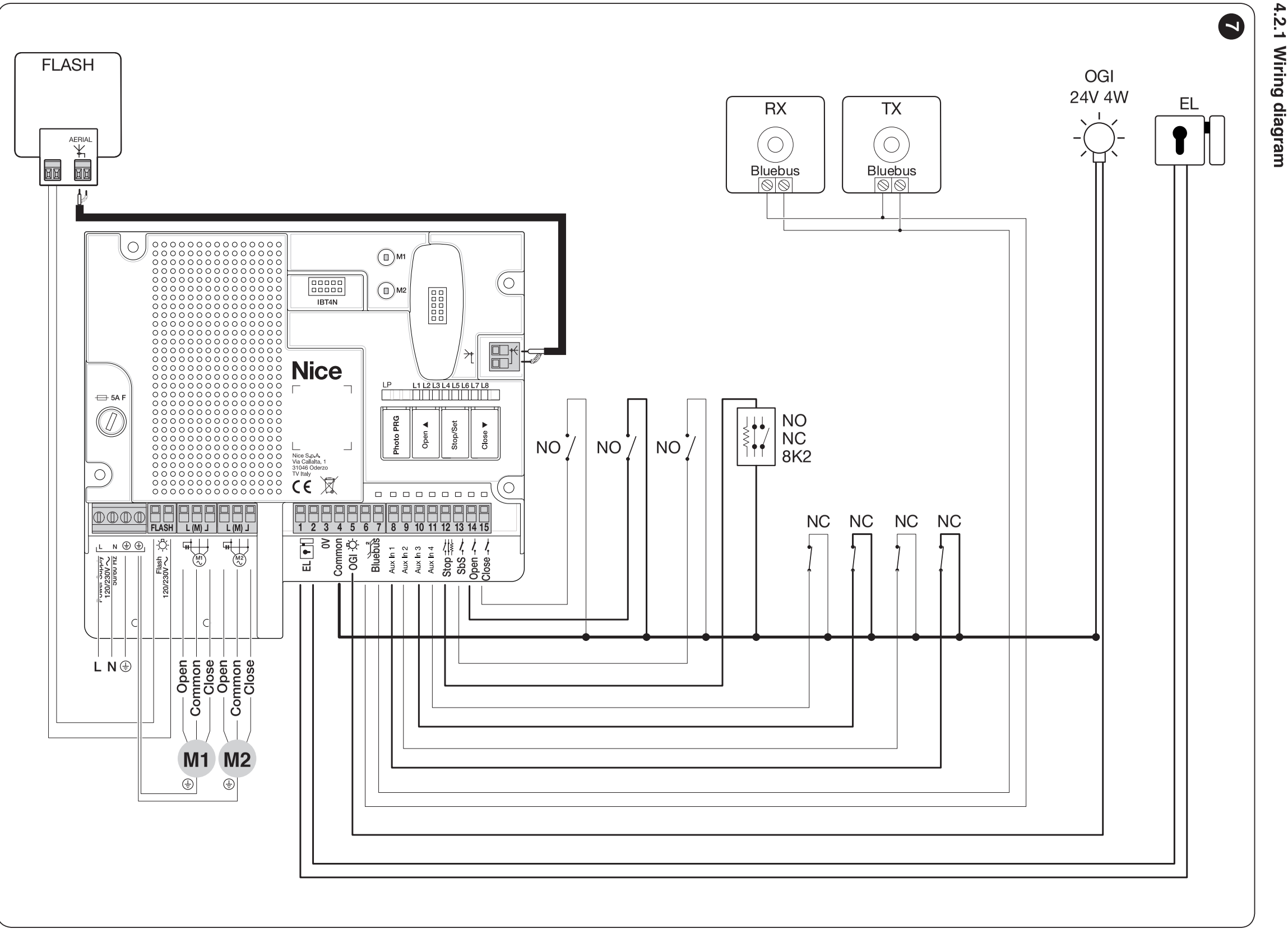

Original NICE, imaginea 7. Aici, intrările AUX sunt destinate limitatoarelor de cursă; funcția fotocelulelor cu releu este dezactivată. Faceți clic pe imagine pentru a o mări.
NICE EPMB conectați prin două fire la 6–7. Jumperii TX și RX ai aceleiași perechi trebuie să stabilească aceeași adresă; cealaltă pereche trebuie să aibă o adresă diferită. FOTO/FOTO II protejează la închidere, FOTO1/FOTO1 II atât la deschidere, cât și la închidere, iar FOTO2/FOTO2 II la deschidere. Adresa FOTO3 nu este permisă. Alegeți pozițiile exacte ale jumperilor conform tabelului 3 din manualul MC800 și manualului fotocelulelor.
Dacă utilizați AUX ca limitatoare de cursă, LP trebuie să fie stinsă. Nu combinați fotocelule cu releu pe AUX cu limitatoare de cursă pe aceleași intrări. Repetați memorarea de fiecare dată când adăugați sau îndepărtați un dispozitiv.
Sursă: manualul original NICE MC800 IDV0544A00EN, imaginile 7–9, capitolele 4.4–4.6; bornele EPM conform IS0261A00MM.
Procedură simplificată pentru prima pornire
1. Mecanica, conexiunile și prima pornire
Verificați opritoarele, mișcarea manuală liberă a canaturilor și blocarea corectă a sistemelor de acționare. Verificați M1/M2, PE, condensatoarele și intrările de siguranță. Înainte de memorare, verificați setarea adecvată a forței pentru motorul respectiv: nivelul II, parametrul L6.
După pornire, LED-ul BlueBUS trebuie să clipească verde aproximativ o dată pe secundă, iar FLASH trebuie să fie stins. Dacă nu este așa, verificați conexiunile după deconectarea alimentării. Nu este necesară resetarea preventivă înainte de fiecare setare.
2. Selectați modul fotocelulelor
Pentru fotoculele cu releu conectate la AUX1–3, țineți apăsat Photo PRG, până când se aprinde LP. Dacă AUX sunt utilizate ca limitatoare de cursă, LP trebuie să fie stinsă; dezactivați-o ținând din nou apăsat Photo PRG. Dacă utilizați doar fotocelule BlueBUS, nu activați modul pentru fotocelule cu releu.
3. Memorați dispozitivele conectate
- Țineți apăsate simultan Open ▲ + Stop/Set.
- Eliberați butoanele când L1 și L2 clipesc rapid, după aproximativ 3 secunde.
- Așteptați finalizarea. L1/L2 se sting, iar STOP trebuie să fie aprins. Ulterior, L3/L4 pot indica necesitatea memorării cursei.
Acest pas se efectuează și în cazul unei instalații fără dispozitive conectate. Pentru fotocelulele cu releu, modul corespunzător trebuie activat înainte de memorare.
4. Memorați automat opritoarele
- Așezați canaturile deblocate aproximativ la jumătatea cursei și blocați din nou mecanic sistemele de acționare, conform manualelor acestora.
- Țineți apăsate Stop/Set + Close ▼ și eliberați când L3/L4 clipesc rapid, după aproximativ 3 secunde.
- Verificați succesiunea: închiderea M1, închiderea M2, deschiderea M2, deschiderea M1, închiderea M1 și închiderea M2.
- La finalizare, L3/L4 se sting. Testați separat comenzile Open și Close și verificați ordinea de mișcare și încetinirea canaturilor.
Dacă un canat se deschide în loc să se închidă: întrerupeți memorarea apăsând butonul Open sau Close. Deconectați alimentarea și verificați că instalația nu mai este sub tensiune. La motorul respectiv, inversați între ei cei doi conductori de sens OPEN/CLOSE, adică cei doi conductori activi de la capete, conform schemei; conductorul comun COMMON și PE nu se modifică. La 230 V AC nu este vorba despre inversarea polarității. Apoi repetați memorarea.
Declanșarea fotocelulei sau a STOP întrerupe memorarea, iar L1 începe să clipească. Înlăturați cauza și reluați memorarea de la început. Dacă setarea automată nu este adecvată, continuați cu setarea manuală.
Sursă: manualul original NICE MC800 IDV0544A00EN, capitolele 4.5–4.9.
Setarea manuală a pozițiilor de capăt
Setarea manuală are două etape: mai întâi pozițiile de capăt închis și deschis, apoi punctele de încetinire la închidere. Punctele A la L5/L6 se setează numai după memorarea poziției deschise a motorului respectiv.
| LED în timpul memorării | Poziția memorată |
|---|---|
| L1 | 0 M1 – închiderea completă a M1. |
| L2 | 0 M2 – închiderea completă a M2. |
| L5 | A M2 – începutul încetinirii M2 la închidere. |
| L6 | A M1 – începutul încetinirii M1 la închidere. |
| L7 | 1 M2 – deschiderea completă a M2. |
| L8 | 1 M1 – deschiderea completă a M1. |
Prima etapă: pozițiile de capăt
- Țineți apăsate Stop/Set + Close și eliberați când L3/L4 clipesc rapid, după aproximativ 3 s. Apăsați scurt imediat Stop/Set, pentru a selecta învățarea manuală.
- Când este selectat L1, țineți apăsat Open sau Close pentru a aduce M1 în poziția închisă. Mișcarea se oprește când eliberați butonul. Salvați ținând apăsat Stop/Set cel puțin 3 s, apoi eliberați.
- Când este selectat L2, salvați în același mod poziția închisă a M2.
- Acum se selectează L5. Apăsați scurt Open/Close pentru a trece de L5 și L6 până la L7. Deocamdată nu salvați aceste puncte de încetinire.
- Când este selectat L7, reglați și salvați poziția deschisă a M2; când este selectat L8, poziția deschisă a M1.
- Lăsați modul să se încheie și testați un ciclu sigur de deschidere și închidere.
A doua etapă: punctele de încetinire
După învățarea pozițiilor de capăt, accesați reglarea combinată: țineți apăsate Stop/Set + Close și eliberați când L1 clipește. Apăsați scurt Open/Close pentru a selecta L5. Deplasați M2 pentru a regla punctul de început al încetinirii la închidere și salvați-l ținând apăsat Stop/Set cel puțin 3 s. Reglați L6 pentru M1 în același mod. Dacă începe din poziția complet deschisă, mișcarea este în direcția închiderii.
Nu așteptați mai mult de 10 s între apăsările succesive. O apăsare scurtă pe Open/Close selectează LED-ul, iar ținerea apăsată deplasează motorul. Pentru un singur motor, utilizați numai L2, L5 și L7; omiteți celelalte opțiuni.
După fiecare reglare fină, verificați întreaga cursă, întârzierea dintre canaturi și siguranța. Prelungirea generală a timpului de funcționare a motorului până la opritor nu înlocuiește reglarea corectă sau instrucțiunile specifice ale automatizării.
Sursa: manualul original NICE MC800 IDV0544A00EN, tabelul 4 și capitolele 4.8.2–4.8.3.
Programarea funcțiilor și a parametrilor
La nivelul I, funcția se activează sau se dezactivează. La nivelul II, se selectează valoarea acesteia. Prin urmare, același număr de LED nu indică același lucru la ambele niveluri.
Nivelul I – activare și dezactivare
Țineți apăsat Stop/Set până când L1 începe să clipească, apoi eliberați. Selectați LED-ul cu Open/Close și schimbați starea apăsând scurt Stop/Set: o clipire scurtă = OFF, una lungă = ON. Programarea se încheie după 10 s fără apăsarea niciunui buton.
| Opțiune | Semnificație / procedură |
|---|---|
| L1 – închidere automată | După deschidere, se scurge timpul de pauză, apoi poarta se închide. |
| L2 – închidere după activarea fotocelulei | Când închiderea automată este activată, reduce pauza la 5 s după activarea fotocelulelor. Chiar și cu L1 dezactivat, activarea fotocelulei poate declanșa închiderea automată după pauza setată. |
| L3 – închidere întotdeauna | După restabilirea alimentării, poarta deschisă se poate închide automat; mișcarea este precedată de clipirea de avertizare. |
| L4 – apăsare scurtă la închidere | Înainte de deschiderea porții închise, execută o scurtă mișcare de închidere pentru a facilita eliberarea încuietorii electrice. |
| L5 – iluminare auxiliară | Schimbă funcția FLASH din lampă de semnalizare în iluminare. Parametrii electrici ai ieșirii trebuie să fie compatibili cu sarcina conectată. |
| L6 – preavertizare luminoasă | Lampa de semnalizare avertizează timp de 3 s înainte de începerea mișcării. |
| L7 – deschidere parțială | Schimbă intrarea CLOSE în Partial Open 1. |
| L8 – menținerea presiunii | Numai pentru motoare hidraulice compatibile: după 4 h în poziția închisă, restabilește scurt presiunea printr-o comandă de închidere. |
Nivelul II – setarea valorii
Țineți apăsat Stop/Set până când L1 începe să clipească, apoi eliberați. Selectați parametrul cu Open/Close, apoi țineți din nou apăsat Stop/Set. După aproximativ 3 s, se afișează valoarea acestuia. Țineți în continuare apăsat Stop/Set și selectați noua valoare cu Open/Close. Eliberați Stop/Set și așteptați 10 s.
| Opțiune | Semnificație / procedură |
|---|---|
| L1 – timpul de pauză | L1–L8: 5 / 15 / 30 / 45 / 60 / 80 / 120 / 180 s. Setarea din fabrică este 30 s. |
| L2 – secvența de comandă | L1: deschidere–stop–închidere–stop. L2: deschidere–stop–închidere–deschidere. L3: deschidere–închidere–deschidere–închidere. L4/L5: mod condominiu; L6: secvență cu deschidere parțială; L7: cu comandă menținută; L8: deschidere și închidere semiautomată cu comandă menținută. Reacțiile detaliate ale comenzilor OPEN/CLOSE diferă în modurile extinse; consultați tabelul 6. |
| L3 – întârzierea deschiderii | L1–L8: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % din timpul de lucru. |
| L4 – întârzierea închiderii | Aceleași trepte: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % din timpul de lucru. |
| L5 – echilibrarea timpilor | L1–L8: 0 / 20 / 30 / 40 / 60 / 70 / 80 / 100 %. O valoare mai mică scurtează, iar una mai mare prelungește timpul de închidere; nu este o setare a forței. |
| L6 – forța motoarelor | L1–L8: 25 / 35 / 45 / 55 / 65 / 75 / 85 / 100 %. Valorile indică reglarea electrică a puterii, nu forța de impact măsurată. |
| L7 – timpul de pornire | L1–L8: 0 / 0,5 / 1 / 1,5 / 1,8 / 2 / 2,5 / 3 s. |
| L8 – deschidere parțială | L1–L4: M2 la ¼, ½, ¾ sau deschidere completă. L5–L8: ambele canaturi la ¼, ½, ¾ sau la cea mai mică dintre deschiderile setate pentru M1/M2. |
Exemplu – închidere după 60 de secunde: activați L1 la nivelul I. La nivelul II, selectați parametrul L1 și setați valoarea L5. Dacă și L2 este activ, activarea fotocelulelor poate scurta pauza.
Nu încercați să rezolvați o problemă de blocare mecanică prin reglarea forței. După modificarea forței, pornirii sau temporizării, trebuie verificată siguranța întregii porți și efectuate măsurătorile necesare ale forțelor.
Sursa: manualul original NICE MC800 IDV0544A00EN, capitolul 6, tabelele 5–6.
Telecomenzi și programatoare de service
Instalați receptorul cu conectare la soclu numai cu alimentarea deconectată. Un SMXI sau OXI existent poate rămâne parte a unei configurații adecvate și funcționale; la adăugarea telecomenzilor, urmați instrucțiunile pentru tipul exact de receptor și codarea utilizată.
Pentru o configurație nouă adecvată sunt disponibile NICE OXIBD și, de exemplu, NICE ON3EBD. Antena OXIBD se conectează direct la bornele receptorului. Schemele originale mai vechi cu OXI nu prezintă această metodă de conectare. Cablul coaxial al antenei și alimentarea de la rețea a lămpii de semnalizare sunt două circuite separate.
Exemplu pentru un receptor SMXI existent
Pentru memorarea în modul I, țineți apăsat butonul receptorului cel puțin 3 s, până când LED-ul acestuia se aprinde, apoi eliberați-l. În decurs de 10 s, țineți apăsat butonul telecomenzii cel puțin 2 s. Trei clipiri ale receptorului confirmă memorarea. Acest mod memorează întreaga telecomandă; pentru memorarea unei singure comenzi specifice se utilizează modul II corespunzător.
Procedurile pentru OXI, OXIBD și alte receptoare se găsesc în ghidul nostru de asociere a telecomenzilor NICE. Nu aplicați automat procedura SMXI unui alt receptor. Adăugarea unei telecomenzi nu necesită resetarea cursei MC800.
Programarea prin BusT4
Manualul original descrie NICE IBT4N și NICE OVIEW. Acestea permit setări avansate și diagnosticare, de exemplu semnalizarea de service OGI. Referința existentă la NICE BIDIWIFI rămâne disponibilă pentru selectarea programării mobile; verificați conectarea, funcțiile și compatibilitatea cu versiunea concretă în manualul modulului.
Sursa: manualul original NICE MC800 IDV0544A00EN, capitolele 8.1–8.2; asocierea și antena depind de receptorul instalat.
Diagnosticare, siguranță și resetare
În caz de defecțiune, notați numărul de clipiri LED BlueBUS roșii și alte LED-uri aprinse sau intermitente. Seria de clipiri roșii se repetă după o pauză de aproximativ o secundă. Două clipiri verzi rapide la primirea unei comenzi indică o schimbare normală a intrării.
| LED BlueBUS | Semnificație și prima verificare |
|---|---|
| 1 clipire roșie | Dispozitivele BlueBUS nu corespund configurației memorate. Verificați cablajul și adresele; după modificarea configurației, repetați procedura de memorare. |
| 2 | Declanșarea fotocelulei. Verificați dacă există obstacole, curățenia și alinierea TX/RX, alimentarea și contactul în cazul conectării prin releu. |
| 4 | Declanșarea STOP. Verificați dispozitivul de siguranță conectat și cablajul. |
| 5 | Eroare a parametrilor interni. Așteptați cel puțin 30 s și încercați să trimiteți o comandă. Dacă eroarea se repetă, este necesară intervenția service-ului. |
| 7 | Eroare electrică. Apoi citiți codurile L1–L4 conform tabelului de mai jos. |
| 8 | O comandă activă permanent le blochează pe celelalte. Verificați butonul, releul sau temporizatorul. |
| 9 | Automatizarea a fost blocată printr-o comandă; utilizați comanda corespunzătoare pentru deblocare. |
| Element | Semnificație / procedură |
|---|---|
| 7 + L1 clipește | Protecția motoarelor sau motoare deconectate. |
| 7 + L2 clipește | Anomalie la limitatoarele de cursă memorate. |
| 7 + L3 clipește | Limitatoarele de cursă sunt prezente, dar nu au fost memorate. |
| 7 + L4 clipește | Anomalie generală; dacă persistă după verificare, este necesară intervenția service-ului. |
| L1 + L2 clipesc lent | Memorarea dispozitivelor nu este finalizată. |
| L3 + L4 clipesc lent | Pozițiile mecanice de capăt de cursă nu sunt memorate. |
| STOP nu este aprins | Verificați intrarea de siguranță STOP și starea ei memorată. |
| Nici BlueBUS nu este aprins | Verificați alimentarea și siguranța; dacă eroarea se repetă, este necesară o diagnoză de specialitate. |
Tabelul MC800 utilizează codurile 1, 2, 4, 5, 7, 8 și 9. Codurile și erorile encoderului de la MC824H nu se aplică aici.

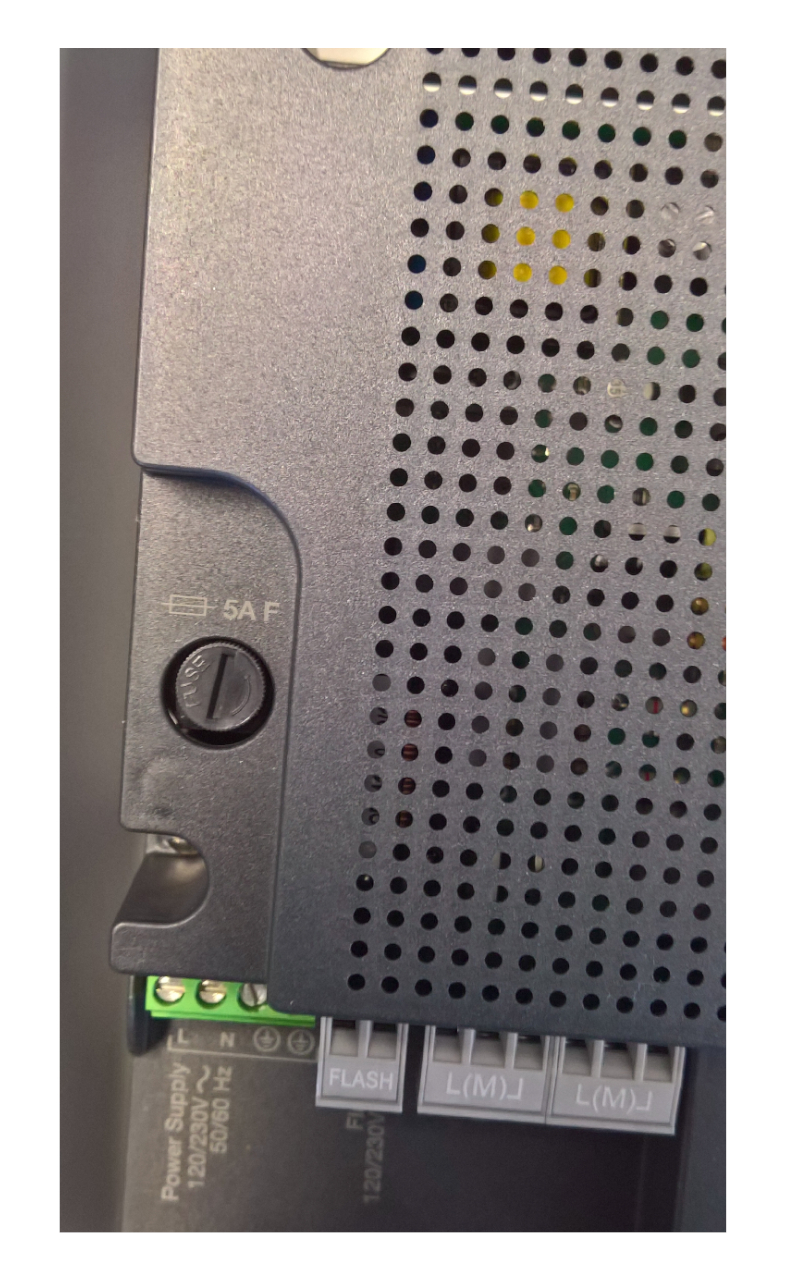

Siguranță principală de 5 A, cu caracteristică rapidă F. La înlocuire, respectați și ceilalți parametri ai siguranței originale. Faceți clic pe imagine pentru a o mări.
Verificați siguranța cu alimentarea deconectată. Înainte de înlocuire, identificați cauza arderii; o valoare mai mare sau o punte nu reprezintă o reparație.
Când să utilizați resetarea
Resetarea șterge setările individuale ale unității de comandă. Utilizați-o numai dacă doriți în mod deliberat să reveniți la setările din fabrică: țineți apăsate Open + Close până când L1/L2 încep să clipească, apoi eliberați. Apoi trebuie să configurați din nou intrările, să memorați dispozitivele și cursa și să efectuați testele. Memoria receptorului radio plug-in se gestionează prin procedura proprie a acestuia.
Sursă: manualul original NICE MC800 IDV0544A00EN, capitolul 7, tabelele 8–10; resetarea în capitolul 6.5.
Teste finale și întreținere periodică
- Verificați deschiderea, închiderea și oprirea cu fiecare dispozitiv de comandă utilizat.
- Verificați ordinea canaturilor, opritoarele și încetinirea; canaturile nu trebuie să se lovească sau să se blocheze.
- Testați separat fiecare pereche de fotocelule și fiecare dispozitiv STOP, inclusiv reacția în timpul mișcării.
- Verificați reglarea forțelor și efectuați măsurătorile necesare pentru punerea în funcțiune în siguranță a porții respective.
- Predați proprietarului instrucțiunile pentru deblocarea manuală a motoarelor, utilizarea în siguranță și planul de întreținere.
Funcționarea automatizării trebuie verificată cel puțin o dată la 6 luni sau mai des, în funcție de utilizare. În cazul unei pene de curent, motoarele în sine se deblochează manual, conform instrucțiunilor aferente.
Pentru service, pregătiți identificarea unității de comandă, a plăcii și a motoarelor, tipurile de fotocelule și receptor, numărul clipirilor roșii BlueBUS și o fotografie a cablajului.
Sursă: manualul original NICE MC800 IDV0544A00EN, capitolele 5 și 9.
