NICE TOO TOO4524 - motor de acționare individual, pentru o foaie de 4,5 m/250 kg, utilizare intensivă
| Disponibilitatea produsului: | până la 7 zile | Expediem în mod standard produsele în termen de 7 zile. |
|---|
până la 7 zile
1.701,18 RON cu TVA
| Greutate |
|---|
| 6,00 kg |
Descrierea produsului NICE TOO TOO4524 - motor de acționare individual, pentru o foaie de 4,5 m/250 kg, utilizare intensivă
NICE TOO4524 este un motor de acționare electromecanic independent pentru o singură foaie porții batante până la 4,5 m și până la 250 kg. Motorul are 24 V DC și este nereversibil. În cazul unei pene de curent, se deblochează cu o cheie. Este potrivit pentru uz privat și pentru aplicații industriale ușoare; unitate de comandă și elementele de siguranță se aleg în funcție de poartă în ansamblu.
| Navigare rapidă | |
|---|---|
| Alegerea motorului | Unitatea de comandă |
| Kituri și alternative | Montaj |
| Dimensiunea C | Conectare |
| Testare | Accesorii |
| Deblocare | Întreținere |
| Parametri | Manual |
| Accesorii – borne și polaritate | Manual PDF |
Când să alegeți acest motor
Valorile de 4,5 m și 250 kg reprezintă limitele maxime pentru o singură foaie. Compatibilitatea cu o anumită poartă depinde și de rezistența la mișcare, poziția balamalei, vânt, umplutura foii și geometria consolelor. Verificați alegerea în funcție de dimensiunile reale, greutatea și mișcarea liberă a porții.
Motorul de 24 V este potrivit și pentru utilizare mai intensă. Evaluați frecvența de deschidere admisă și sarcina întregului sistem de automatizare în funcție de foaie, montaj și unitatea de comandă.
Unitatea de comandă și echiparea porții
| Generație | Unitate de comandă compatibilă |
|---|---|
| Actuală | MC424LR30 / MCA2R30 pentru unul sau două motoare TOO de 24 V. |
| Mai veche, încă disponibilă | MC424LR10 / MCA2R10. Folosiți manualul acestei generații. |
Verificați marcajul plăcii instalate și folosiți manualul pentru această generație. Pentru modelul mai vechi MC424LR01, nu folosiți procedurile pentru R10 sau R30. Puteți găsi selectarea tipului de motor, învățarea cursei și programarea unității actuale în manualul MC424LR30.
Marcajul 24 V se referă la motor. Unitatea de comandă MC424LR30 se conectează la rețeaua de 230 V AC și furnizează ieșirile corespunzătoare pentru motor și auxiliare; cablarea trebuie să respecte exact manualul aferent.
Sunt ilustrate împreună cu motorul consola din față și cea din spate, elementele de îmbinare și cheia de deblocare. Verificați conținutul ambalajului înainte de montaj. Unitate de comandă, fotocelulele și elementele de ancorare pentru stâlpul respectiv se aleg separat sau în funcție de conținutul kitului.
Kituri pentru una sau două foi
Motorul independent este destinat unei singure foi. Pentru o poartă cu două foi sunt necesare două motoare. Kit-urile noastre de 24 V de mai jos includ MC424LR10 și diferă prin echiparea suplimentară. În centru este ilustrat un motor alternativ independent de 230 V.
| Kituri pentru 1 foaie | Kituri pentru 2 foi |
|---|---|

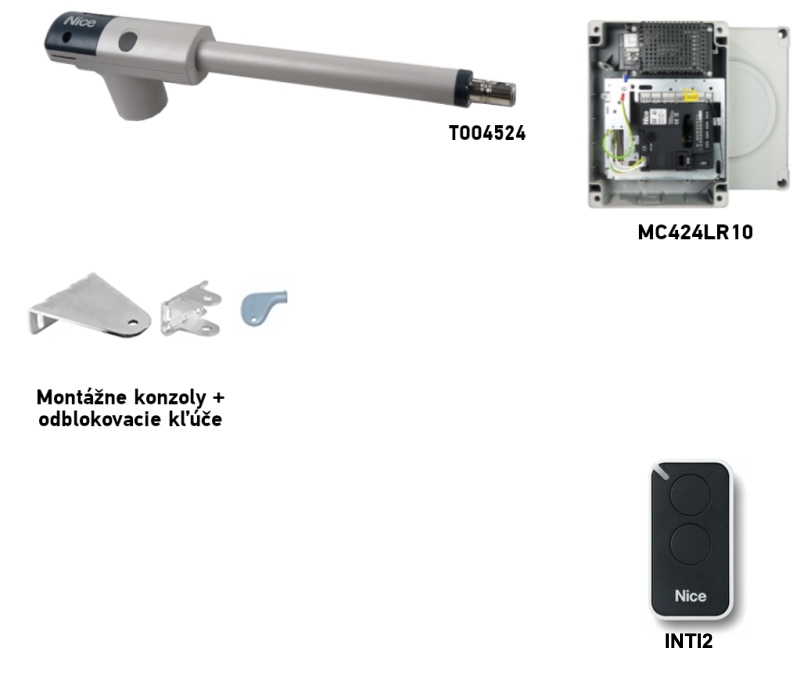

Kit NICE TOO4524 pentru 1 foaie

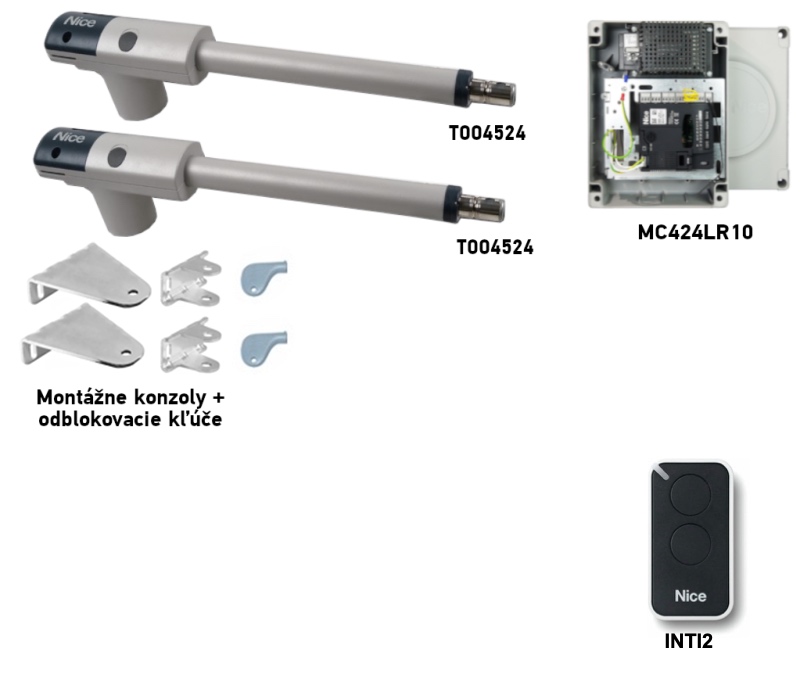

MC424LR10 și 1 telecomandă INTI2. De bază Cu fotocelule Cu accesorii | Kit NICE TOO4524 pentru 2 canaturi
MC424LR10 și 1 telecomandă INTI2. De bază Cu fotocelule Cu accesorii |
Limitele 4,5 m și 250 kg se evaluează separat pentru fiecare canat. În cazul porților cu două canaturi, limita unui motor nu crește. Completați kitul de bază cu elementele necesare elemente de siguranță în funcție de poarta respectivă.
Montarea consolelor și poziționarea automatizării
Stabiliți mai întâi poziția balamalei și a consolei din spate, apoi verificați spațiul necesar pentru întreaga cursă a porții. Dimensiunile A și B determină unghiul de deschidere posibil și evoluția forței. Consolele trebuie fixate solid într-o structură evaluată corespunzător; dimensiunea stâlpului, de una singură, nu este suficientă pentru evaluarea ancorării. Înainte de fixarea definitivă, verificați dacă poarta se deplasează liber manual, fără să se blocheze.
Dimensiuni de montaj TOO4524
| Unghi de deschidere | A [mm] | B [mm] |
|---|---|---|
| 90° | 200 | 250 |
| 110° | 170 | 170 |
Pentru stâlpul și consola respective, consultați dimensiunile consolelor de ancorare TOO4524. În cazul unei poziții neobișnuite a balamalei sau al deschiderii spre exterior, solicitați instalatorului să proiecteze o fixare adecvată, astfel încât să se păstreze valorile A, B și C, iar motorul și consolele să nu împiedice mișcarea canatului.
Dimensiunea C cu poarta închisă
Cu canatul închis, măsurați distanța C < 1 300 mm. Valoarea trebuie să fie mai mică decât limita indicată; nu trebuie să fie egală cu aceasta și nici să o depășească. Păstrați, de asemenea, combinația A/B aleasă.
Fixarea și verificarea mișcării
- Alegeți o combinație A/B pentru motorul și unghiul respectiv. Fixați consola din spate pe un stâlp solid sau pe o structură portantă proiectată corespunzător și atașați motorul la aceasta.
- Automatizare deblocați cu cheia, extindeți complet pistonul conform desenului NICE și așezați provizoriu consola din față pe cadrul solid al canatului.
- Aduceți motorul în poziție orizontală și conectați pistonul la consola din față. Verificați dimensiunea C la închidere și deplasarea liberă a canatului pe întreaga cursă.
- Verificați dacă poarta deschisă se sprijină pe opritorul mecanic. Eliminați orice frecare și eventualele coliziuni cu motorul, consolele sau canatul.
- Numai după ce verificarea manuală a reușit, fixați definitiv consola din față și blocați din nou automatizarea. La porțile cu două canaturi, efectuați procedura pentru ambele canaturi.
Atât în poziția deschisă, cât și în cea închisă, poarta trebuie să aibă opritoare mecanice; capătul cursei pistonului nu le înlocuiește. Pentru un alt tip de stâlp, adaptați metoda de ancorare sau utilizați o consolă adecvată, astfel încât să se păstreze valorile A/B și C. Nu fixați consola doar de umplutura subțire a canatului.
Conectarea motorului de 24 V
Înainte de a deschide capacul, deconectați alimentarea de la rețea și sursa de rezervă. Treceți cablul prin presetupă și elementul de descărcare a tracțiunii. Conectați cele două fire ale motorului și conductorul de protecție PE conform desenului; PE se conectează la punctul de împământare prevăzut, nu la ieșirea motorului. Strângeți presetupa și închideți capacul.
În cazul MC424LR30 un motor se conectează la M2. În cazul porților cu două canaturi, M2 se deschide primul și se închide ultimul; M1 funcționează în ordine inversă. Unitatea de comandă trebuie configurată pentru tipul exact TOO4524, conform tabelului de selectare a motorului . Verificați sensul de funcționare și intrările de siguranță înainte de punerea în funcțiune .
Testare înainte de prima utilizare
Montajul și punerea în funcțiune trebuie efectuate de un tehnician calificat. După configurarea unității de comandă, acesta trebuie să verifice fixarea, întreaga cursă, ambele opritoare, sensul corect de deplasare, fotocelule, STOP, reacția la obstacole și forțele de siguranță. Păstrați liberă zona de deplasare în timpul testării. Predați utilizatorului procedura de deblocare manuală și manualul unității de comandă instalate.
Conectarea accesoriilor conform plăcii MC424L
Motorul TOO4524 este un motor de 24 V; mai jos sunt prezentate bornele unității de comandă. În seturile comercializate, verificați identificarea plăcii instalate. Înainte de conectare, deconectați alimentarea de la rețea și bateria. Fotocelulele cu releu EPM nu se conectează ca BlueBUS.
MC424LR10 / MCA2R10 în seturile TOO
| Element | Borne și polaritate |
|---|---|
| Alimentare auxiliară de 24 V DC | 6 = 0 V (−), 7 = +24 V DC, pentru accesorii, maximum 200 mA. Borna 8 = comun +24 V pentru intrări fără Stand-by all. Verificați consumul tuturor elementelor alimentate. |
| Fotocelule EPM | Fără Stand-by all și fără testare a fotocelulelor alimentați TX și RX între 7 (+) și 6 (−). Contactul fără potențial al RX C–NC conectați-l între 8 (comun) și 10/FOTO, eventual 11/FOTO1 sau 13/AUX, dacă AUX este configurată ca FOTO2. Contactul nu are polaritate +/−. |
| Stand-by all / testare fotocelule | Modurile se exclud reciproc. În Stand-by all alimentați TX și RX prin 5 (+) / 6 (−); punctul comun al contactelor de siguranță este 5. La testarea fotocelulelor alimentați TX prin 5 (+) / 6 (−), maximum 100 mA; RX prin 7 (+) / 6 (−), contactul RX de la 8 la intrarea FOTO corespunzătoare. Conectați intrările FOTO/FOTO1/FOTO2 testate, dar neutilizate, la 5 conform schemei pentru numărul de perechi, nu automat la 8. |
| STOP și comenzi | 9/STOP este pentru NC sau 8,2 kΩ, în funcție de modul învățat; borna comună în modul Stand-by all este 5, în caz contrar 8. 12/comandă pas cu pas este NO față de 8; 13/AUX depinde de configurare. Contactele nu au polaritate +/−; nu aplicați tensiune externă la intrări. |
| Lampă de semnalizare, lampă indicatoare, yală | Lampă de semnalizare 24 V DC/maximum 25 W: 1 = −, 2 = +. Lampă indicatoare OGI 24 V DC/maximum 5 W: 3 = −, 4 = +. Dacă 3–4 este programată ca yală electrică, ieșirea este de 12 V AC/maximum 25 VA, fără polaritate fixă +/−. Verificați funcția ieșirii înainte de conectare. |
| Radio și alimentare de rezervă | Receptorul se montează în conectorul SM, bateria PS124 în propriul conector. Nu se conectează la bornele de alimentare pentru accesorii. |
MC424LR30 / MCA2R30 cu unitate de comandă aleasă separat
| Element | Borne și diferențe LR30 |
|---|---|
| Alimentare și intrări | 6 = 0 V (−), 7 = +24 V DC pentru accesorii, maximum 200 mA; 8 = comun +24 V fără Stand-by all. 9/ALT este NC sau 8,2 kΩ; 10/FOTO, 11/FOTO1 sunt NC; 12/comandă pas cu pas NO; 13/AUX în funcție de configurare. Contactele nu au polaritate. |
| Stand-by all / testare fotocelule | În Stand-by all, alimentați TX/RX prin 5 (+) / 6 (−) iar contactele de siguranță, inclusiv ALT, au punctul comun 5. La testarea fotocelulelor: TX 5 (+) / 6 (−), maximum 100 mA; RX 7 (+) / 6 (−); contactul RX de la 8 la intrarea FOTO. Intrările de test neutilizate se conectează la 5 conform schemei corespunzătoare. Modurile se exclud reciproc. În modul Stand-by all, ieșirea 7 scade la 21 V DC (±10 %), 2 W; verificați consumul. |
| Ieșiri | Lampă de semnalizare 24 V DC/max. 25 W: 1 = −, 2 = +. Indicator OGI 24 V DC/max. 5 W: 3 = −, 4 = +. Pentru funcția de yală electrică, la 3–4 este disponibil 12 V AC/max. 15 VA, fără polaritate fixă +/−. Verificați funcția programată înainte de conectare. |
| Radio și rezervă | Receptorul și bateria folosesc conectorii proprii; în cazul unei baterii mai vechi și al acestei plăci, verificați cablul corect și setarea Stand-by all conform manualului MC424LR30. |
Schemele fotocelulelor pentru placa respectivă
MC424LR10: Stand-by all · fără Stand-by all și testare a fotocelulelor · testare a fotocelulelor.
MC424LR30: Stand-by all · testare a fotocelulelor cu o pereche. Schemele complete de conectare, memorarea și configurarea se găsesc în manualul dedicat MC424LR30.
După conectare, verificați tipurile de contacte, efectuați procedura de memorare corespunzătoare și testați dispozitivele de siguranță atât la deschidere, cât și la închidere.
Accesorii compatibile
Accesoriile se conectează la unitatea de comandă aleasă, nu direct la corpul motorului. La plăcile mai vechi, conectorii, receptorul radio și alimentarea ieșirilor pot fi diferite.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comandă unul sau două motoare TOO de 24 V. Manualul și schema de conectare depind de placa instalată efectiv. | Actuală MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) este o generație anterioară compatibilă, disponibilă și în oferta noastră. |
| Lampă de semnalizare | Avertizează asupra mișcării porții. Alegeți tensiunea și puterea în funcție de ieșirea unității de comandă utilizate. | |
| Fotocelule | Monitorizează zona aflată pe traiectoria fasciculului. Reacția porții este determinată de conectare, procedura de memorare și configurarea intrărilor de siguranță ale unității de comandă. Consultați testarea dispozitivelor de siguranță. | |
| Transmițător | Telecomandă compatibilă cu protocolul receptorului. Receptorul încorporat MC424LR30 acceptă Nice Opera. Comunicarea bidirecțională și raza mare de acțiune necesită un receptor compatibil cu aceste funcții. |
FLO2RE și FLO2R-S necesită un receptor compatibil cu FloR. La înlocuirea unității de comandă, verificați și compatibilitatea telecomenzilor utilizate. Asocierea INTI2 cu MC424LR30. |
| Radio / Wi-Fi / GSM | Placă MCA2R30 are un receptor radio încorporat. Comanda prin Wi-Fi sau GSM este o interfață suplimentară, care necesită o conexiune adecvată. |
Alte Module Wi-Fi alegeți-le în funcție de intrarea centralei. Comanda Zamel folosește aplicația SUPLA pentru Android și iOS. |
| Antenă | Îmbunătățește raza de acțiune a receptorului radio; utilizați o antenă compatibilă cu frecvența și conectorul acestuia. | |
| Tastatură | Comandă prin cod. Cu fir EDS necesită un decodor MORX; varianta fără fir trebuie să fie compatibilă cu receptorul instalat. | |
| Comutator cu cheie | Permite acționarea porții cu cheia. Contactul comutatorului se conectează la intrarea de comandă adecvată a unității de comandă, conform instrucțiunilor acesteia. | |
| Cititoare de carduri | Comandă cu card sau breloc. Cititor ETP necesită un decodor MORX și o intrare de comandă a centralei. |
|
| Încuietori electrice | Ajută la menținerea închise a canatului. Alegerea încuietorii, alimentarea și temporizarea trebuie adaptate la centrala și poarta concrete. |
|
| Alimentare de rezervă și solară | Baterie PS124 asigură funcționarea în cazul unei pene de curent; pentru MC424LR30 necesită cablul CABLA11 și dezactivarea Stand-by all. Kit solar Solemyo este o modalitate separată de alimentare: rețeaua electrică nu trebuie să fie conectată simultan, iar Stand-by all trebuie să fie activat. |
Deblocare manuală în cazul unei pene de curent
Deschideți capacul din cauciuc, introduceți cheia furnizată și rotiți-o cu 90° în sensul acelor de ceasornic. Apoi deplasați poarta manual. Pentru a o bloca din nou, poziționați canatul aproximativ la jumătatea cursei de deschidere și rotiți cheia cu 90° în sens invers acelor de ceasornic. Înainte de următoarea mișcare motorizată, verificați dacă mecanismul este într-adevăr blocat.
Întreținere și siguranță
Solicitați verificarea motorului și a întregului sistem de automatizare în cel mult 6 luni de la punerea în funcțiune, apoi periodic, în funcție de utilizare. Cu alimentarea deconectată, tehnicianul va verifica suporturile, șuruburile, coroziunea, piesele mobile, opritoarele și dispozitivele de siguranță; după verificare, va efectua un test funcțional. Dacă motorul este deteriorat sau întâmpină o rezistență neobișnuită, nu utilizați poarta până la remedierea defecțiunii.
Parametrii tehnici ai motorului
| Parametru | Valoare |
|---|---|
| Modelul motorului | TOO4524 |
| Tensiunea motorului | 24 V c.c. |
| Alimentarea unității de comandă MC424LR30 | 230 V c.a. |
| Lungimea maximă a unui canat | 4,5 m |
| Greutatea maximă a unui canat | 250 kg |
| Puterea nominală / maximă absorbită de motor | 30 / 120 W |
| Curentul nominal / maxim | 1,1 / 5 A |
| Forța nominală / maximă | 300 / 1 800 N |
| Viteza de deplasare | 0,014 m/s |
| Cursa pistonului | 500 mm |
| Grad de protecție | IP54 |
| Temperatura de funcționare | −20 până la +50 °C |
| Greutatea motorului propriu-zis | 5,5 kg |

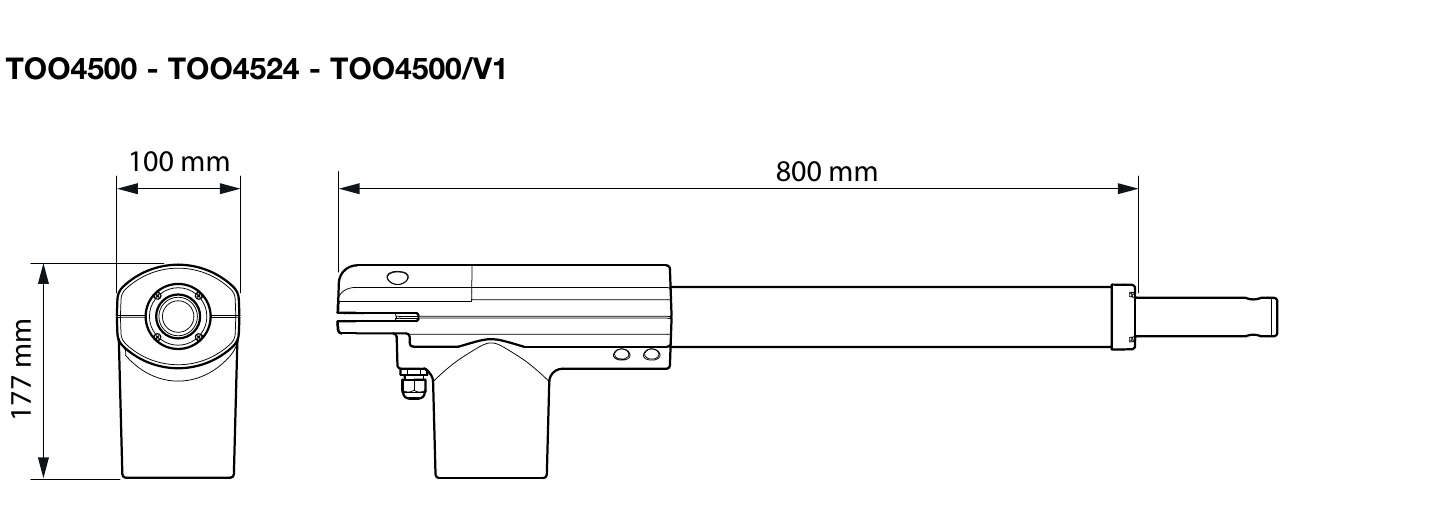

| Dimensiunile motorului | 800 × 100 × 177 mm |
| Regim de funcționare | Funcționare continuă |
Datele NICE sunt valabile la o temperatură ambientală de 20 °C (±5 °C). Greutatea de 5,5 kg se referă numai la motor. Forța și puterea maximă absorbită nu sunt valori pentru sarcină continuă.
