Descrierea produsului NICE TOO TOO3024 - motor pentru o canată, 3 m/300 kg, utilizare intensivă
NICE TOO3024 este un motor de acționare electromecanic independent pentru o singură canată porții batante până la 3 m și până la 300 kg. Motorul are 24 V DC și este ireversibil. În cazul unei pene de curent, se deblochează cu cheia. Este potrivit pentru utilizare privată și industrială moderată; unitate de comandă și elementele de siguranță se aleg în funcție de poarta completă.
| Navigare rapidă | |
|---|---|
| Alegerea motorului | Unitatea de comandă |
| Kituri și alternative | Montaj |
| Dimensiunea C | Conectare |
| Testare | Accesorii |
| Deblocare | Întreținere |
| Parametri | Manual |
| Accesorii – borne și polaritate | Manual PDF |
Când să alegeți acest motor
Valorile de 3 m și 300 kg reprezintă limitele maxime pentru o singură canată. Compatibilitatea cu o anumită poartă depinde și de rezistența la mișcare, poziția balamalelor, vânt, umplutura canatului și geometria consolelor. Verificați alegerea în funcție de dimensiunile reale, greutatea și mișcarea liberă a porții.
Motorul de 24 V este potrivit și pentru utilizare mai intensă. Evaluați frecvența admisă de deschidere și sarcina întregului sistem de automatizare în funcție de canat, montaj și unitatea de comandă.
Unitatea de comandă și echiparea porții
| Generație | Unitate de comandă compatibilă |
|---|---|
| Actuală | MC424LR30 / MCA2R30 pentru unul sau două motoare TOO de 24 V. |
| Mai veche, încă disponibilă | MC424LR10 / MCA2R10. Folosiți manualul pentru această generație. |
Verificați marcajul plăcii montate și folosiți manualul corespunzător acestei generații. Pentru vechiul model MC424LR01, nu folosiți procedurile pentru R10 sau R30. Informații despre selectarea tipului de motor, învățarea cursei și programarea unității actuale găsiți în manualul MC424LR30.
Marcajul 24 V se referă la motor. Centrala MC424LR30 se conectează la rețeaua de 230 V AC și furnizează ieșirile corespunzătoare pentru motor și auxiliare; cablarea trebuie să respecte instrucțiunile exacte ale unității.

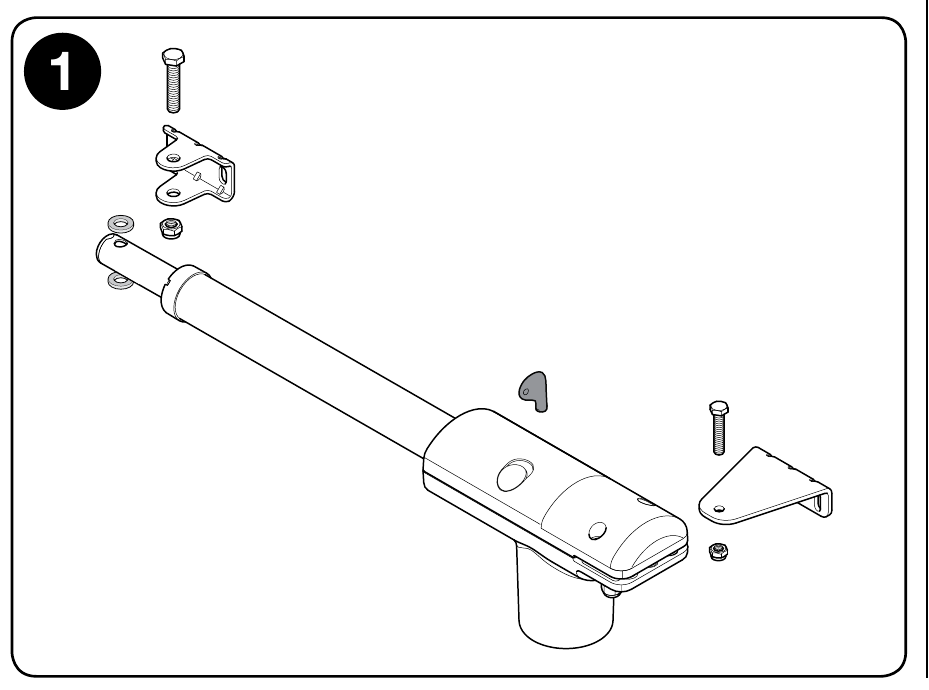

Motorul este ilustrat împreună cu consola din față și cea din spate, elementele de îmbinare și cheia de deblocare. Verificați conținutul coletului înainte de montaj. Unitatea de comandă, fotocelulele și elementele de fixare pentru stâlpul respectiv se aleg separat sau în funcție de conținutul kitului.
Kituri pentru una sau două canate
Motorul individual este destinat unei singure canate. Pentru o poartă cu două canate sunt necesare două motoare. Kituri de 24 V de mai jos includ MC424LR10 și diferă prin echipamentele suplimentare. În centru este ilustrat un motor alternativ separat, de 230 V.
| Kituri pentru 1 canată | Kituri pentru 2 canate |
|---|---|

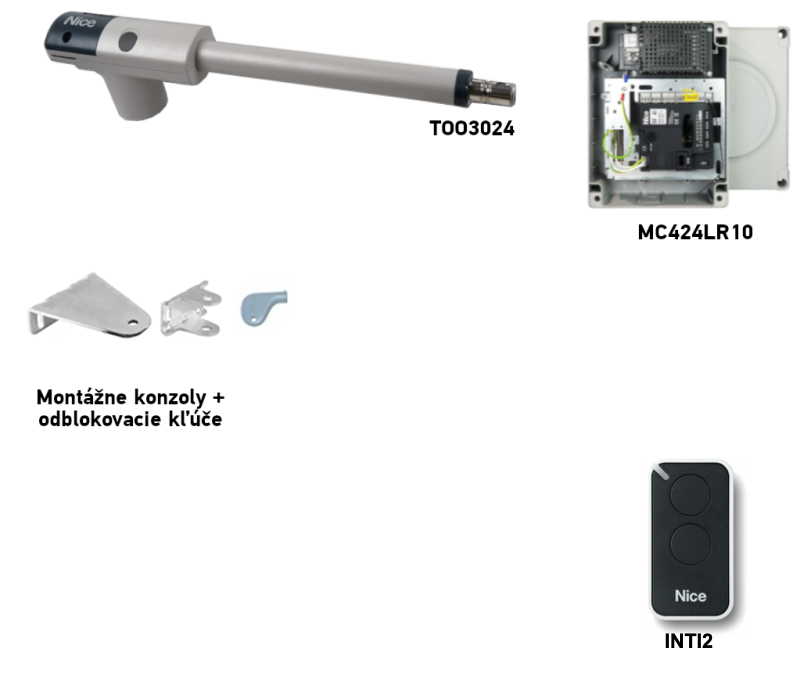

Kit NICE TOO3024 pentru 1 canată

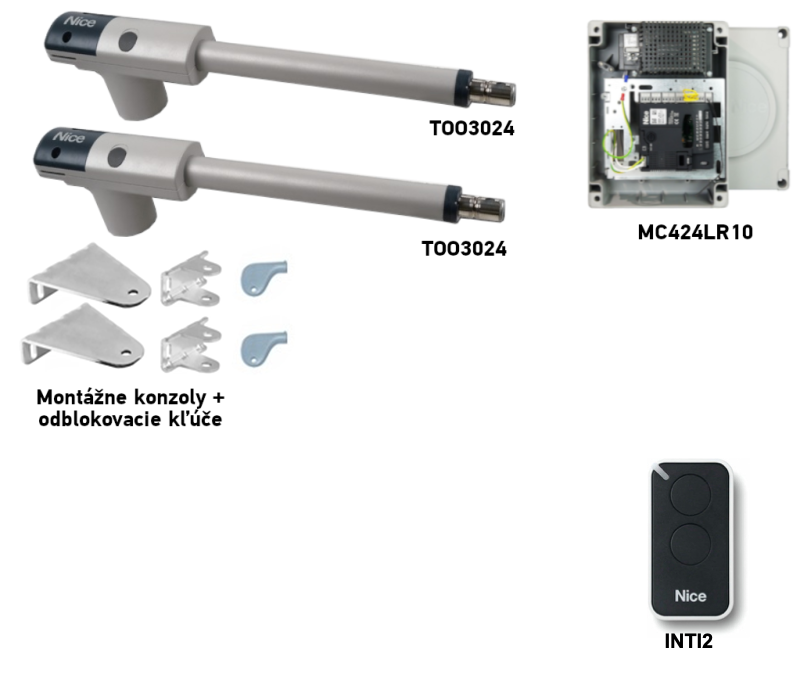

MC424LR10 și o telecomandă INTI2. De bază Cu fotocelule Cu accesorii | Kit NICE TOO3024 pentru 2 canaturi
MC424LR10 și 1 telecomandă INTI2. De bază Cu fotocelule Cu accesorii |
Limitele 3 m și 300 kg se evaluează separat pentru fiecare canat. La porțile cu două canaturi, limita unui motor nu crește. Completați kitul de bază cu elementele necesare elemente de siguranță în funcție de poarta respectivă.
Montarea consolelor și poziționarea automatizării
Stabiliți mai întâi poziția balamalei și a consolei din spate, apoi verificați spațiul necesar pentru întreaga cursă a porții. Dimensiunile A și B determină unghiul de deschidere posibil și distribuția forței. Consolele trebuie fixate ferm într-o structură evaluată corespunzător; dimensiunea stâlpului, de una singură, nu este suficientă pentru evaluarea ancorării. Înainte de fixarea definitivă, verificați dacă poarta se deplasează manual liber, fără să agațe.

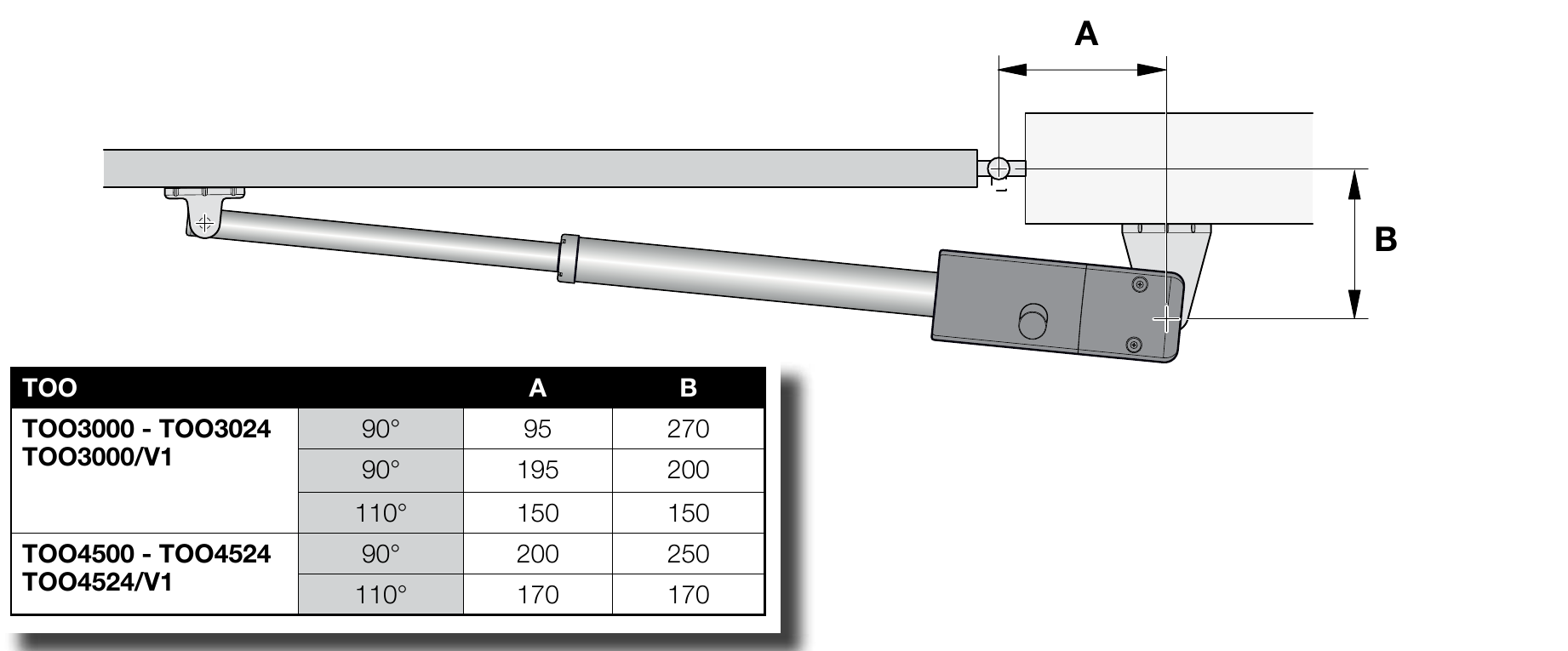

Dimensiuni de montaj TOO3024
| Unghi de deschidere | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
Pentru stâlpul și consola respective, consultați dimensiunile consolelor de ancorare TOO3024. În cazul unei poziții neobișnuite a balamalei sau al deschiderii spre exterior, solicitați montatorului să proiecteze o fixare adecvată, astfel încât să se păstreze dimensiunile A, B și C, iar motorul și consolele să nu împiedice mișcarea canatului.

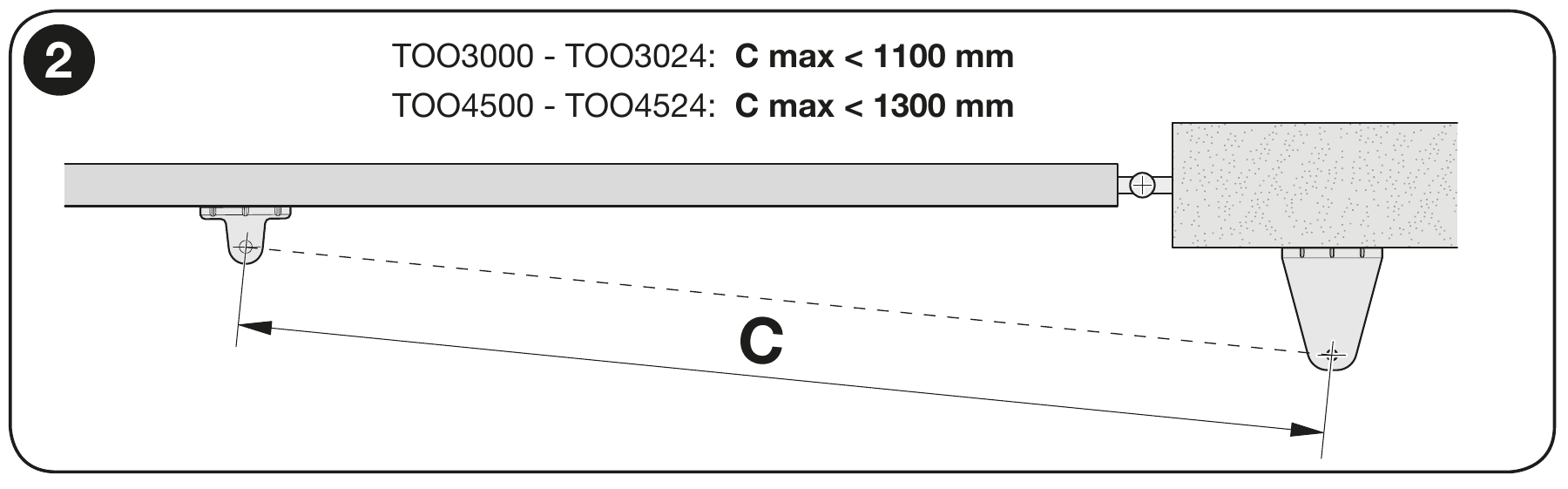

Dimensiunea C cu poarta închisă
Cu canatul închis, măsurați distanța C < 1 100 mm. Valoarea trebuie să fie mai mică decât limita indicată; nu trebuie să fie egală cu aceasta și nici să o depășească. Păstrați, în același timp, combinația A/B aleasă.
Fixare și verificarea mișcării

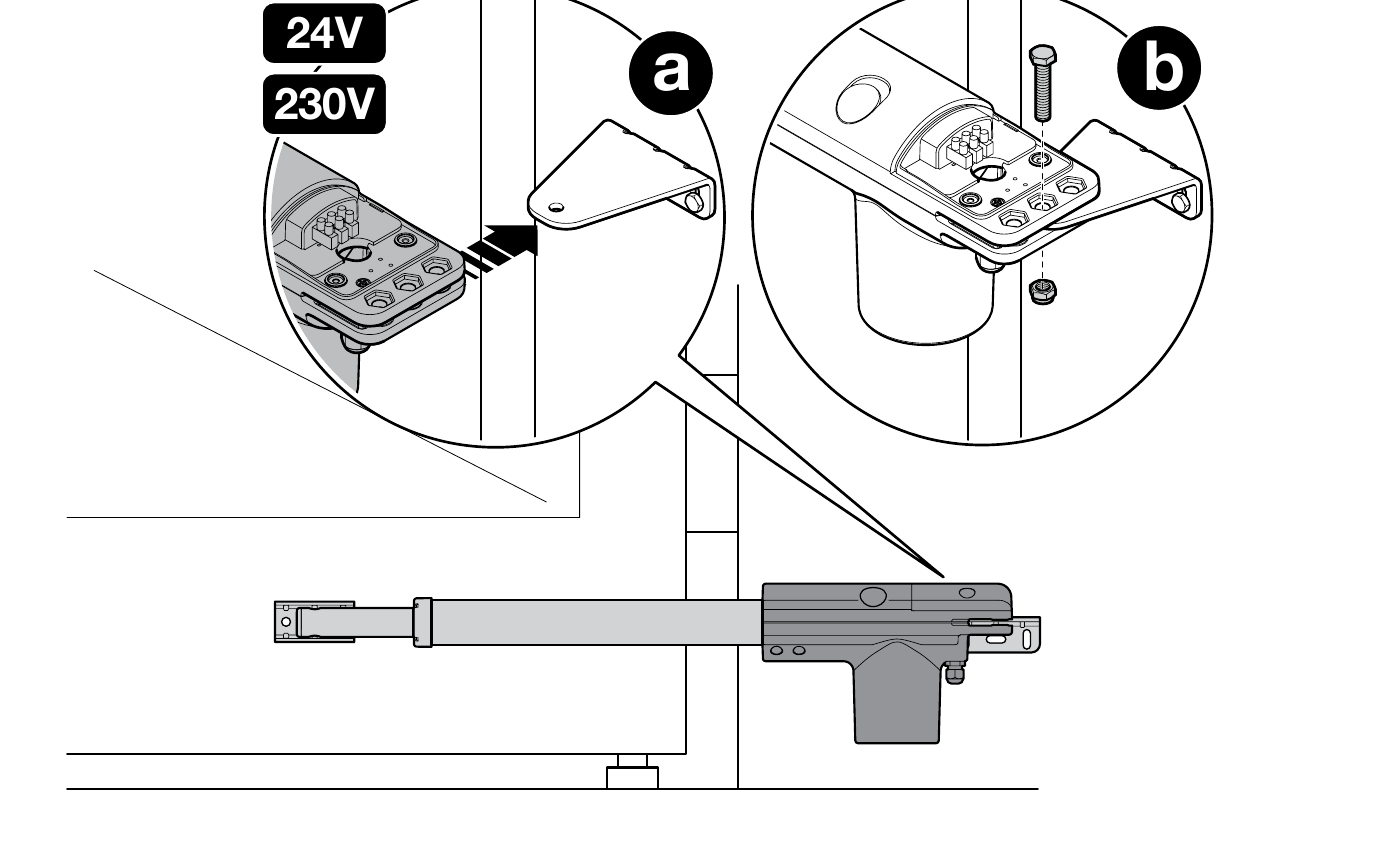

- Alegeți o combinație A/B pentru motorul și unghiul respectiv. Fixați consola din spate pe un stâlp solid sau pe o structură portantă proiectată corespunzător și atașați motorul la aceasta.

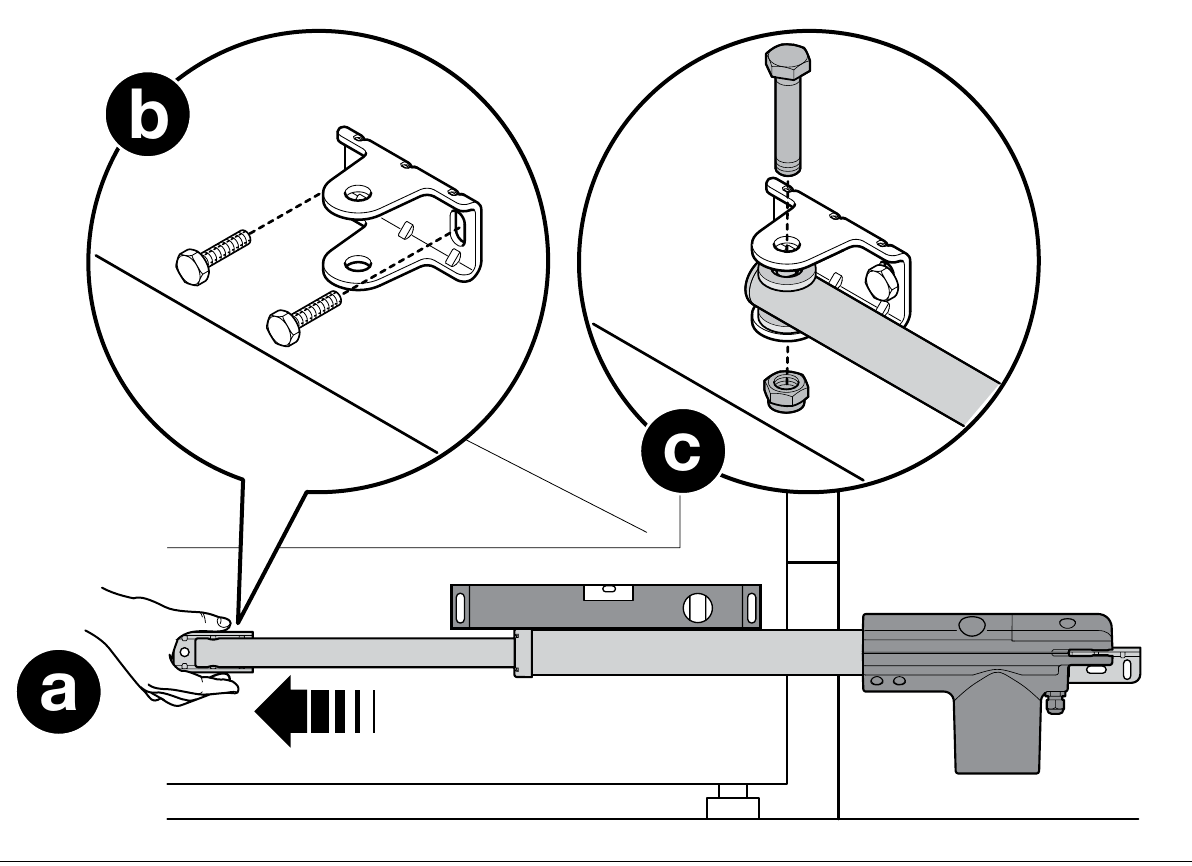

- Automatizare deblocați cu cheia, extindeți complet pistonul conform desenului NICE și poziționați provizoriu consola din față pe cadrul solid al canatului.
- Așezați motorul orizontal și conectați pistonul la consola din față. Verificați dimensiunea C la închidere și deplasarea liberă a canatului pe întreaga cursă.

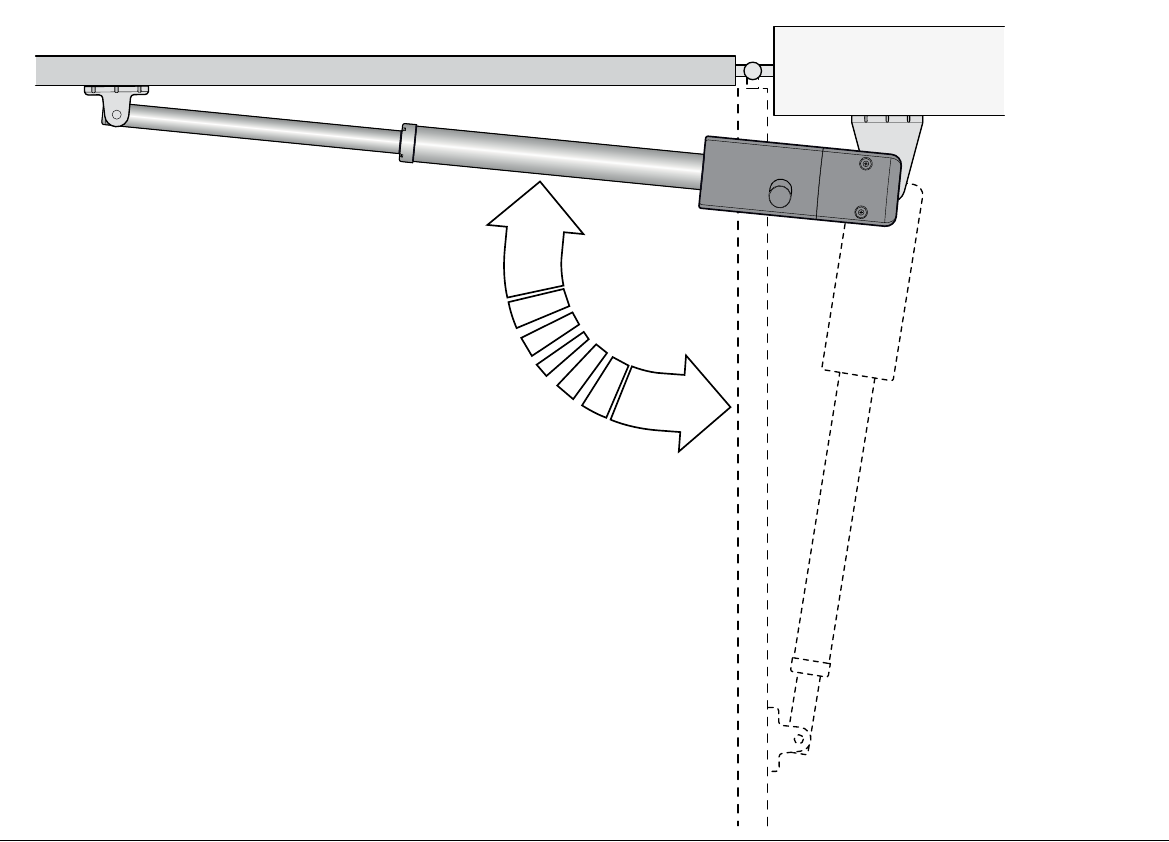

- Verificați dacă canatul deschis se oprește pe opritorul mecanic. Eliminați blocajele și eventualele coliziuni cu motorul, consolele sau canatul.
- Numai după o verificare manuală reușită fixați definitiv consola din față și blocați din nou automatizarea. La o poartă cu două canaturi, efectuați procedura pentru ambele canaturi.
Atât în poziția deschisă, cât și în cea închisă, poarta trebuie să aibă opritoare mecanice; capătul cursei pistonului nu le înlocuiește. Dacă stâlpul este diferit, adaptați metoda de ancorare sau folosiți o consolă potrivită, astfel încât să păstrați dimensiunile A/B și C. Nu fixați consola doar de panoul subțire al canatului.

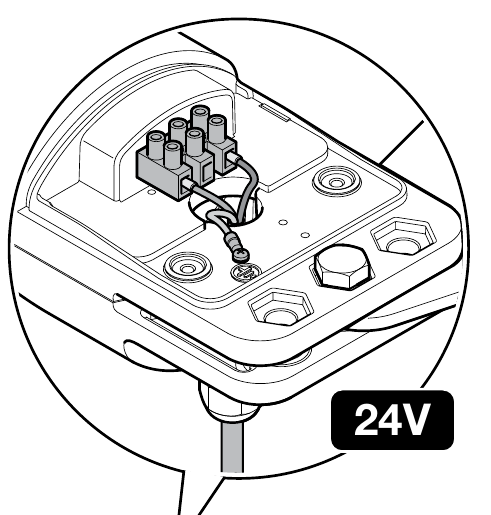

Conectarea motorului de 24 V
Înainte de a deschide capacul, deconectați alimentarea de la rețea și alimentarea de rezervă. Treceți cablul prin presetupă și prin elementul de descărcare a tensiunii. Conectați cele două fire ale motorului și conductorul de protecție PE conform schemei; PE se conectează la punctul de împământare prevăzut, nu la ieșirea motorului. Strângeți presetupa și închideți capacul.
La MC424LR30 un motor se conectează la M2. La porțile cu două canaturi, M2 deschide primul și închide ultimul; M1 funcționează în ordinea inversă. Unitatea de comandă trebuie să fie configurată pentru tipul exact TOO3024 conform tabele de selectare a motorului . Verificați sensul de funcționare și intrările de siguranță înainte de punerea în funcțiune .
Testare înainte de prima utilizare
Montajul și punerea în funcțiune trebuie efectuate de un tehnician calificat. După configurarea unității de comandă, acesta trebuie să verifice rezistența fixării, întreaga cursă, ambele opritoare, sensul corect de funcționare, fotocelule, STOP, reacția la obstacole și forțele de siguranță. În timpul testării, mențineți liberă zona de mișcare. Predați utilizatorului procedura de deblocare manuală și manualul unității de comandă instalate.
Conectarea accesoriilor conform plăcii MC424L
Automatizarea TOO3024 este un motor de 24 V; mai jos sunt prezentate bornele unității de comandă. În seturile comercializate, verificați marcajul plăcii instalate. Înainte de conectare, deconectați alimentarea de la rețea și bateria. Fotocelulele cu releu EPM nu se conectează ca BlueBUS.
MC424LR10 / MCA2R10 în seturile TOO
| Element | Borne și polaritate |
|---|---|
| Alimentare auxiliară de 24 V DC | 6 = 0 V (−), 7 = +24 V DC, pentru accesorii, cel mult 200 mA. Bornă 8 = +24 V comun pentru intrări fără Stand-by all. Verificați consumul tuturor elementelor alimentate. |
| Fotocelule EPM | Fără Stand-by all și fără autotestarea fotocelulelor alimentați TX și RX între 7 (+) și 6 (−). Contactul fără potențial al RX C–NC conectați-l între 8 (comun) și 10/FOTO, eventual 11/FOTO1 sau 13/AUX, dacă AUX este configurată ca FOTO2. Contactul nu are polaritate +/−. |
| Stand-by all / autotestarea fotocelulelor | Modurile se exclud reciproc. În modul Stand-by all alimentați TX și RX prin 5 (+) / 6 (−); punctul comun al contactelor de siguranță este 5. În modul autotestare a fotocelulelor alimentați TX prin 5 (+) / 6 (−), cel mult 100 mA; RX prin 7 (+) / 6 (−), contactul RX de la borna 8 la intrarea FOTO corespunzătoare. Conectați intrările FOTO/FOTO1/FOTO2 testate și neutilizate la borna 5 conform schemei pentru numărul de perechi, nu automat la borna 8. |
| STOP și comenzi | 9/STOP este pentru NC sau 8,2 kΩ, în funcție de modul învățat; borna comună este 5 în modul Stand-by all 5, altfel 8. 12/pas cu pas este NO față de borna 8; 13/AUX depinde de configurare. Contactele nu au polaritate +/−; nu aplicați tensiune externă la intrări. |
| Lumină de semnalizare, lampă indicatoare, yală | Lumină de semnalizare 24 V DC/cel mult 25 W: 1 = −, 2 = +. Lampă indicatoare OGI 24 V DC/cel mult 5 W: 3 = −, 4 = +. Dacă bornele 3–4 sunt programate ca yală electrică, ieșirea este de 12 V AC/cel mult 25 VA, fără polaritate fixă +/−. Verificați funcția ieșirii înainte de conectare. |
| Radio și alimentare de rezervă | Receptorul se montează în conectorul SM, bateria PS124 în conectorul dedicat. Nu se conectează la bornele de alimentare ale accesoriilor. |
MC424LR30 / MCA2R30 cu unitate de comandă selectată separat
| Element | Borne și diferențe pentru LR30 |
|---|---|
| Alimentare și intrări | 6 = 0 V (−), 7 = +24 V DC pentru accesorii, cel mult 200 mA; 8 = +24 V comun fără Stand-by all. 9/ALT este NC sau 8,2 kΩ; 10/FOTO, 11/FOTO1 sunt NC; 12/pas cu pas NO; 13/AUX în funcție de configurare. Contactele nu au polaritate. |
| Stand-by all / autotestarea fotocelulelor | În modul Stand-by all, alimentați TX/RX prin 5 (+) / 6 (−) iar contactele de siguranță, inclusiv ALT, au punctul comun la borna 5. În cazul autotestării fotocelulelor: TX 5 (+) / 6 (−), maximum 100 mA; RX 7 (+) / 6 (−); contactul RX de la 8 la intrarea FOTO. Intrările testate neutilizate se conectează la 5 conform schemei corespunzătoare. Modurile se exclud reciproc. În modul Stand-by, ieșirea 7 scade la 21 V DC (±10 %), 2 W; verificați consumul. |
| Ieșiri | Lampă de avertizare 24 V DC/maximum 25 W: 1 = −, 2 = +. Indicator luminos OGI 24 V DC/maximum 5 W: 3 = −, 4 = +. În funcția de yală electrică, la bornele 3–4 este disponibilă 12 V AC/maximum 15 VA, fără polaritate +/− fixă. Înainte de conectare, verificați funcția programată. |
| Radio și baterie de rezervă | Receptorul și bateria folosesc conectorii proprii; pentru o baterie mai veche și această placă, verificați cablul corect și setarea Stand-by all conform manualului MC424LR30. |

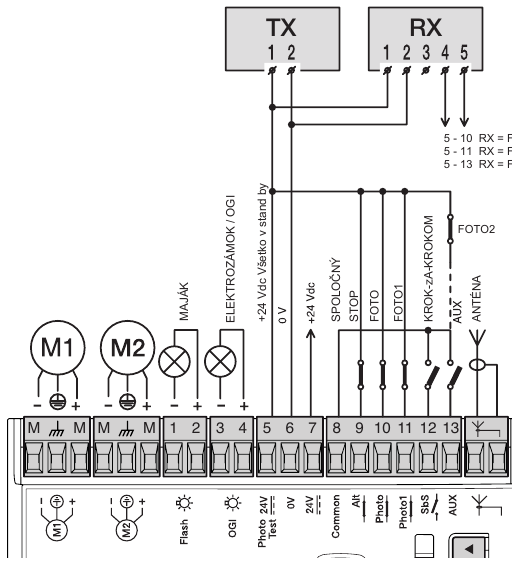

Scheme de conectare a fotocelulelor pentru placa respectivă

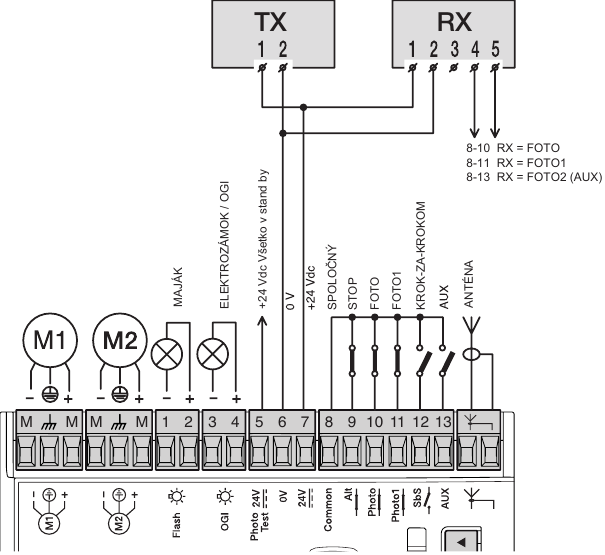

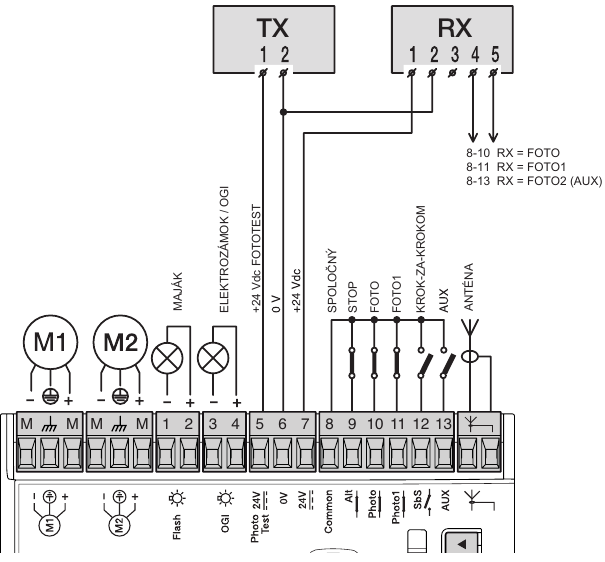

MC424LR10: Stand-by all · fără Stand-by all și test foto · test foto.

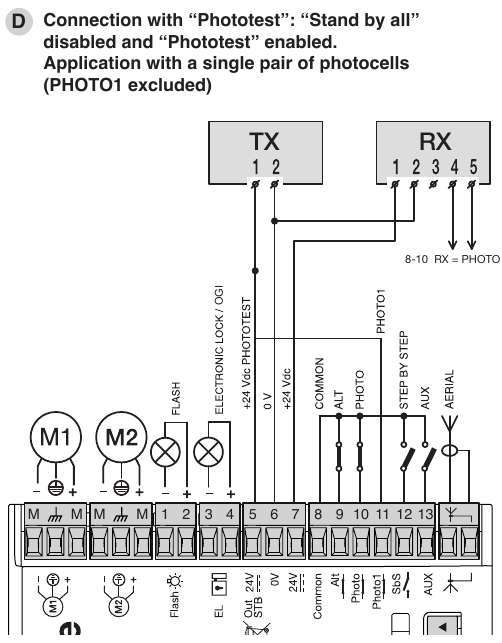

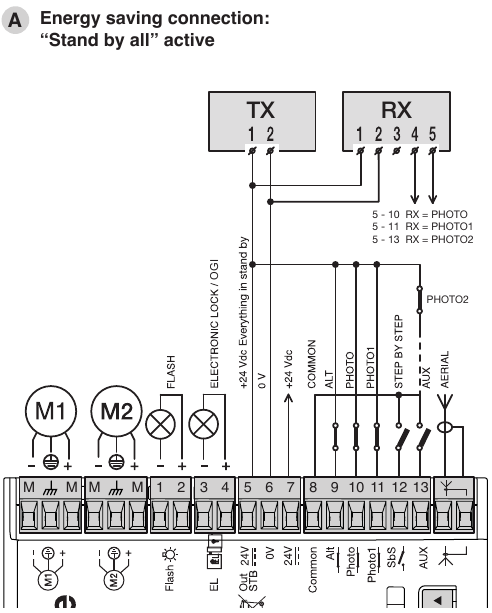

MC424LR30: Stand-by all · test foto cu o singură pereche. Schemele complete de conectare, procedura de învățare și setările se găsesc în manualul separat MC424LR30.
După conectare, verificați tipurile de contacte, efectuați procedura de învățare corespunzătoare și testați dispozitivele de siguranță atât la deschidere, cât și la închidere.
Accesorii compatibile
Accesoriile se conectează la unitatea de comandă selectată, nu direct la motor. La o placă mai veche, conectorii, receptorul radio și alimentarea ieșirilor pot fi diferite.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comandă unul sau două motoare TOO de 24 V. Manualul și schema de conectare depind de placa instalată efectiv. | Actuală MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) este o generație mai veche compatibilă, disponibilă și în oferta noastră. |
| Lampă de avertizare | Avertizează asupra mișcării porții. Alegeți tensiunea și puterea în funcție de ieșirea unității de comandă utilizate. | |
| Fotocelule | Monitorizează zona din dreptul fasciculului. Reacția porții este determinată de conectare, procedura de învățare și setarea intrărilor de siguranță ale unității de comandă. Consultați testul elementelor de siguranță. | |
| Telecomandă | Telecomandă compatibilă cu protocolul receptorului. Receptorul integrat MC424LR30 este compatibil cu Nice Opera. Comunicarea bidirecțională și raza lungă de acțiune necesită un receptor cu suportul corespunzător. |
FLO2RE și FLO2R-S necesită un receptor compatibil cu FloR. La înlocuirea unității de comandă, verificați și compatibilitatea telecomenzilor utilizate. Asocierea telecomenzii INTI2 cu MC424LR30. |
| Radio / Wi-Fi / GSM | Placă MCA2R30 are un receptor radio încorporat. Comanda prin Wi-Fi sau GSM este o interfață suplimentară, care necesită o conexiune adecvată. |
Alte Module Wi-Fi alegeți în funcție de intrarea unității de comandă. Comanda Zamel utilizează aplicația SUPLA pentru Android și iOS. |
| Antenă | Îmbunătățește raza de acțiune a receptorului radio; utilizați o antenă compatibilă cu frecvența și conectorul acestuia. | |
| Tastatură | Comandă prin cod. Cu fir EDS necesită un decodor MORX; varianta fără fir trebuie să fie compatibilă cu receptorul instalat. | |
| Întrerupător cu cheie | Permite comanda porții cu ajutorul unei chei. Contactul întrerupătorului se conectează la o intrare de comandă adecvată a unității de comandă, conform instrucțiunilor acesteia. | |
| Cititoare de carduri | Comandă cu card sau breloc. Cititor ETP necesită un decodor MORX și o intrare de comandă a centralei. |
|
| Încuietori electrice | Ajută la securizarea canatului în poziția închisă. Alegerea încuietorii, alimentarea și temporizarea trebuie adaptate la centrala și poarta respective. |
|
| Alimentare de rezervă și solară | Baterie PS124 asigură funcționarea în cazul unei pene de curent; pentru MC424LR30 necesită un cablu CABLA11 și dezactivarea Stand-by all. Set solar Solemyo este o soluție de alimentare autonomă: nu trebuie conectată simultan și rețeaua electrică, iar funcția Stand-by all trebuie să fie activată. |

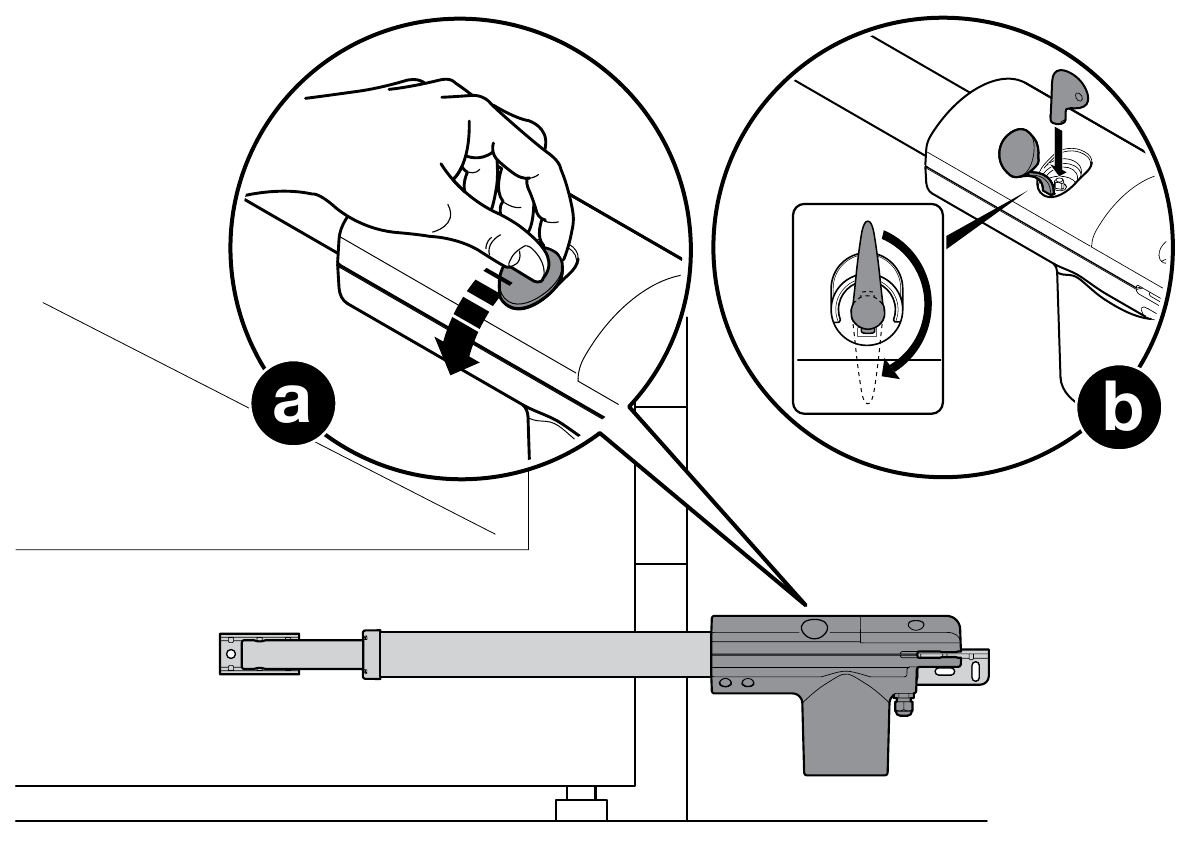

Deblocare manuală în caz de pană de curent
Deschideți capacul din cauciuc, introduceți cheia furnizată și rotiți-o cu 90° în sensul acelor de ceasornic. Apoi deplasați poarta manual. Pentru a bloca din nou mecanismul, poziționați canatul aproximativ la jumătatea cursei de deschidere și rotiți cheia cu 90° în sens invers acelor de ceasornic. Înainte de următoarea acționare cu motorul, verificați dacă motorul este într-adevăr blocat.
Întreținere și siguranță
Solicitați verificarea motorului și a întregului sistem de automatizare cel târziu la 6 luni de la punerea în funcțiune și apoi periodic, în funcție de utilizare. Cu alimentarea deconectată, tehnicianul va verifica consolele, șuruburile, coroziunea, piesele mobile, opritoarele și dispozitivele de siguranță; după verificare, va efectua o probă funcțională. Dacă motorul este deteriorat sau întâmpină o rezistență neobișnuită, nu utilizați poarta până la remedierea defecțiunii.
Date tehnice ale motorului
| Parametru | Valoare |
|---|---|
| Modelul motorului | TOO3024 |
| Tensiunea motorului | 24 V DC |
| Alimentarea unității de comandă MC424LR30 | 230 V AC |
| Lungimea maximă a unui canat | 3 m |
| Greutatea maximă a unui canat | 300 kg |
| Puterea absorbită nominală / maximă a motorului | 30 / 120 W |
| Curentul nominal / maxim | 1,1 / 5 A |
| Forța nominală / maximă | 300 / 1 800 N |
| Viteza de deplasare | 0,014 m/s |
| Cursa pistonului | 400 mm |
| Grad de protecție | IP54 |
| Temperatura de funcționare | −20 până la +50 °C |
| Greutatea motorului propriu-zis | 5,5 kg |

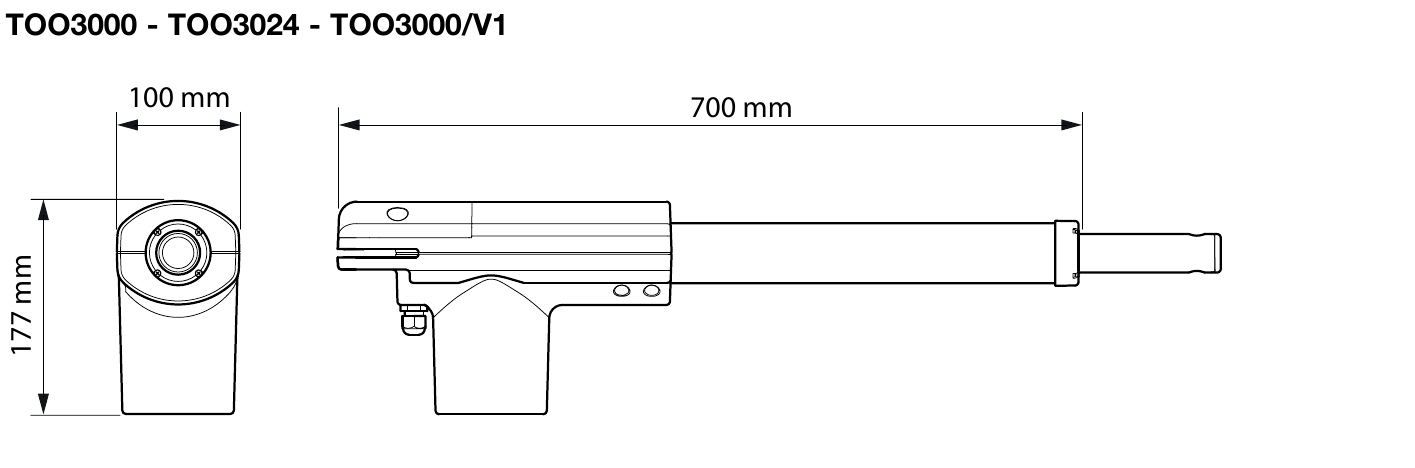

| Dimensiunile motorului | 700 × 100 × 177 mm |
| Regim de funcționare | Funcționare continuă |
Datele NICE sunt valabile la o temperatură ambientală de 20 °C (±5 °C). Greutatea de 5,5 kg se referă doar la motor. Forța maximă și puterea absorbită nu sunt valori pentru sarcină continuă.
