NICE SPIDO600 - motor pentru uși de garaj
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
În stoc
994,09 RON cu TVA
| Greutate |
|---|
| 3,80 kg |
Descrierea produsului NICE SPIDO600 - motor pentru uși de garaj
NICE SPIDO600 este un motor de garaj independent cu motor de 24 V DC, unitate de comandă încorporată și receptor radio. Ansamblul se alimentează de la rețeaua de 230 V AC. Alegeți separat șina și telecomanda sau optați pentru un set complet.
Șina cu curea, ranforsată cu cabluri de oțel, asigură o funcționare silențioasă. Unitatea de comandă învață pozițiile de capăt, forța și decelerarea și detectează obstacolele. În cazul unei pene de curent, poarta se deblochează cu ajutorul șnurului și se acționează manual.
| Navigare rapidă | |
|---|---|
| Accesorii | Echipare și seturi |
| Selecție și limite | Montarea șinei |
| Borne și polaritate | Fotocelule |
| Prima pornire | Setări |
| Telecomenzi | Resetare |
| Diagnosticare | Deblocare |
| Întreținere | Parametri |
| Manual PDF |
Accesorii și unitate de comandă
Alegeți elementele de siguranță în funcție de riscurile reale asociate porții de garaj. Detectarea obstacolelor de către motor nu înlocuiește fotocelulele, muchia de siguranță sau măsurarea forțelor la predarea instalației.
| Ce | De ce | Tip / conexiune |
|---|---|---|
| Unitate de comandă | Setarea, acționarea și service-ul motorului; placa este încorporată. | SPA600 cu afișaj cu șapte segmente. Borne și schemă. |
| Șină | Motorul deplasează căruciorul cu braț și are nevoie de o șină cu curea adecvată. | SR32B – separat. Montaj. |
| Poartă mai înaltă | Alegeți prelungirea șinei în funcție de tipul și înălțimea porții, de suprafața acesteia și de rezistența la deplasare. | SR08B; limite. |
| Poartă basculantă | Pentru porțile basculante cu contragreutate este necesară geometria adecvată a brațului. | SPA5; SPA5 nu se folosește la o poartă basculantă cu arcuri, în funcție de tipul de montaj. |
| Fotocelule | Detectarea obstacolelor în zona protejată. Alegeți interfața electrică potrivită. | EPM – contact releu NC. Conectare. |
| Lampă de semnalizare | Semnalizare vizibilă a mișcării porții, cu posibilitatea conectării unei antene externe. | ELDC; ieșire FLASH și antenă. |
| Telecomandă | Receptorul este încorporat. Telecomanda trebuie memorată în receptor. | MYGO4, ON2E, INTI2. Asociere. |
| Alimentare de rezervă | Posibilitatea de a acționa poarta în cazul unei pene de curent, după instalarea unei baterii. | PS124; montaj și deconectare. |
| Setări de service | Diagnosticare și setări avansate prin BusT4. | Oview + IBT4N. |
Echiparea motorului SPIDO600 și seturile disponibile

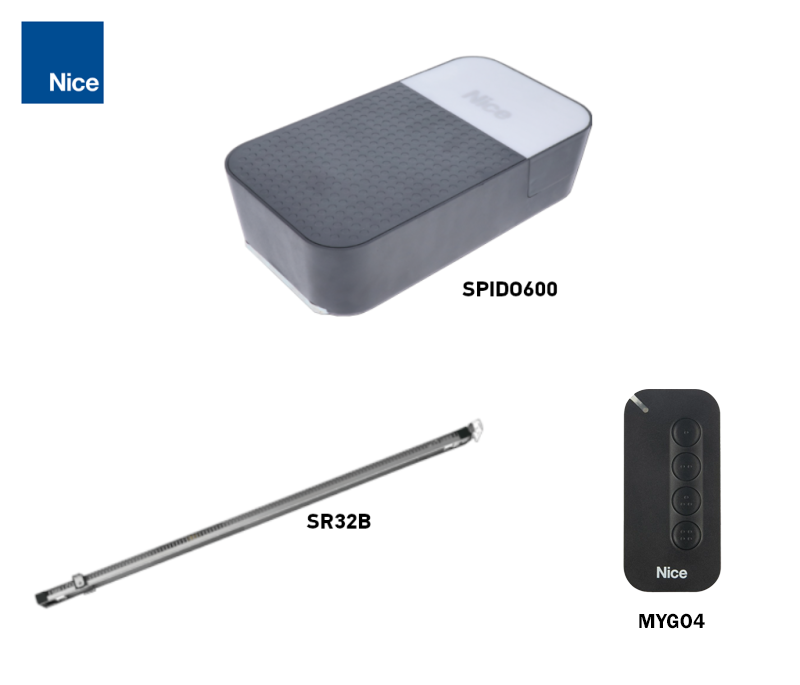

Această pagină oferă motorul SPIDO600 independent. Pentru un ansamblu complet, alegeți și șina, telecomanda și accesoriile de siguranță. Fotocelulele, lampa de semnalizare, bateria de rezervă și brațul SPA5 se comandă în funcție de necesități; acestea nu sunt incluse automat în fiecare set.
| Motor individual | Set cu șină |
|---|---|
NICE SPIDO600 600 N; pentru uși secționale de până la 9,6 m². Adăugați șina și telecomanda. | NICE SPIDO600 600 N; șină SR32B și telecomandă în funcție de conținutul setului. |
Pentru ce tip de poartă de garaj este potrivit motorul?
Pentru șina standard SR32B dimensiunile orientative depind de tipul ușii de garaj. Dimensiunile din tabel sunt lățime × înălțime. Adecvarea depinde și de echilibrare, frecare și spațiul disponibil pentru montaj.
| Tipul ușii | Dimensiune orientativă | Condiție |
|---|---|---|
| Secțională | 3,7 × 2,6 m | Aproximativ 9,6 m². |
| Basculantă neproiectantă | 3,5 × 2,4 m | SPA5; suprafață de 8,4 m². |
| Basculantă proiectantă | 3,5 × 3,0 m | SPA5; suprafață de 10,5 m². |
| Basculantă cu arc | 3,5 × 3,0 m | În funcție de montaj, fără SPA5; verificați cursa și echilibrarea. |
Forța maximă 600 N indică forța de tracțiune a automatizării. Nu reprezintă greutatea ușii în kilograme. În timpul testului cu ușa deblocată forța necesară pentru deplasarea manuală în ambele direcții, pe întreaga cursă, trebuie să fie de cel mult 225 N. Automatizarea nu trebuie să înlocuiască repararea arcurilor deteriorate sau a unei uși echilibrate necorespunzător. Pentru SPIDO600 se aplică și limita de greutate a ușii de 110 kg și suprafața totală de cel mult 10,5 m²; pentru ușa secțională, respectați limita dimensională mai mică.
Șina SR32B are lungimea de 3,2 m și o cursă utilă a căruciorului de 2,8 m. Înălțimea ușii depinde și de construcția acesteia și de brațul de tracțiune. Pentru o ușă mai înaltă, se poate adăuga prelungirea SR08B de 0,8 m, cu o curea mai lungă; la o cursă de 4 m, cursa utilă este de 3,5 m. Prelungirea, în sine, nu confirmă că este adecvată o ușă mai mare sau mai grea. Trimiteți-ne lățimea, înălțimea, tipul ușii și cursa necesară prin intermediul paginii de contact.
Numărul de cicluri și sarcina
SPIDO600 este destinat uzului casnic: maximum 40 de cicluri/zi și 4 minute de funcționare continuă. În cazul comenzilor repetate și al rezistenței sporite, unitatea de comandă poate limita temporar funcționarea pentru a preveni supraîncălzirea motorului. Un ciclu include atât deschiderea, cât și închiderea.
Montarea șinei și a automatizării
Montați cu ușa închisă și cu alimentarea de la rețea și bateria de rezervă deconectate. Ușa trebuie să se deplaseze ușor cu mâna și, după deconectarea de la cărucior, să rămână echilibrată în diferite poziții. Înlăturați înainte de montaj orice încuietori care ar împiedica mișcarea automată. Arcurile și contragreutățile trebuie reglate de un tehnician calificat.
- Verificați spațiul de deasupra ușii, lungimea șinei și rezistența peretelui și a tavanului. Lăsați acces la automatizare și la șnurul de deblocare.
- În cazul unei șine din două piese, introduceți ambele părți în cuplaj până la capăt. Pentru șina SR32B această etapă de îmbinare nu este necesară. Verificați deplasarea continuă și fără obstacole a căruciorului.
- Așezați capul motorului pe șină și fixați-l cu șuruburile furnizate. Conform desenului de montaj, capul poate fi rotit și la 90° față de axa șinei.
- Reglați tensionarea curelei. O curea tensionată excesiv poate deteriora automatizarea; o curea prea slabă produce zgomot și o deplasare nesigură. La montarea prelungirii, folosiți cureaua mai lungă corespunzătoare.
- Fixați consola frontală într-un suport suficient de rezistent și suspendați partea din spate de consolele de tavan. Aliniați șina și strângeți toate elementele de fixare.
- Cu ușa închisă, deconectați căruciorul, montați consola pe ușă pe axa șinei și conectați brațul de tracțiune. Panoul subțire trebuie să aibă o ranforsare adecvată; montajul trebuie să transmită forța automatizării fără deformare.

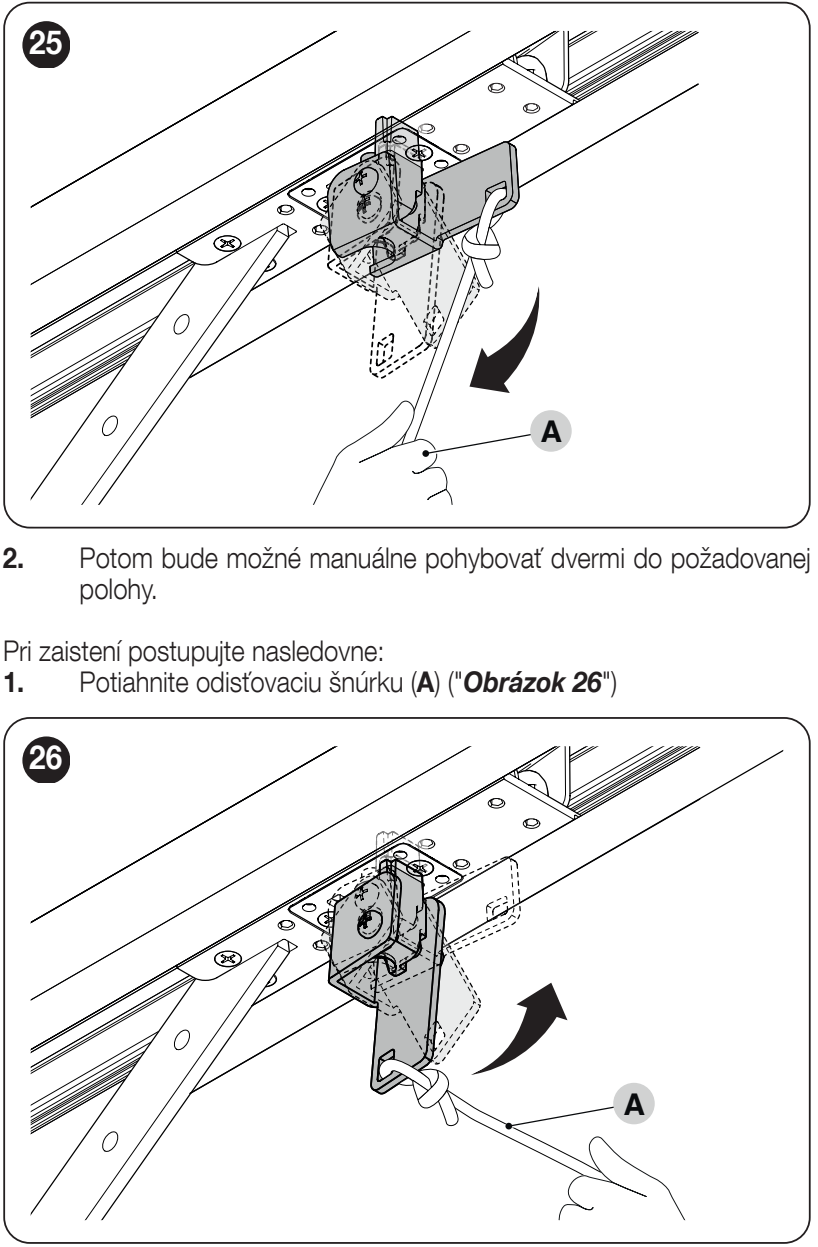

- Finalizați montarea șnurului de deblocare. Deplasați manual ușa pe întreaga cursă, verificați jocurile și fixați din nou căruciorul înainte de programare.

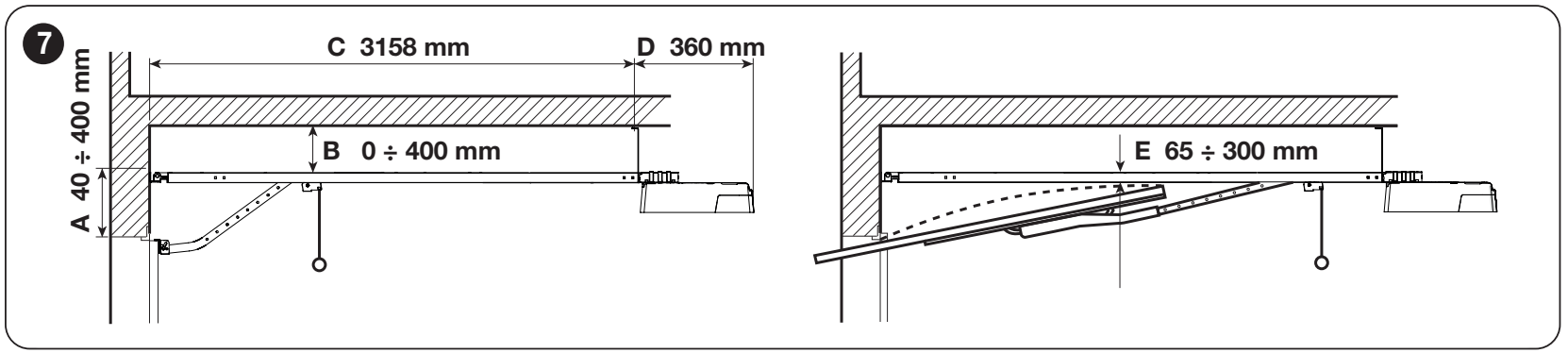

În orientarea indicată: A = 40–400 mm, B = 0–400 mm, C = 3 158 mm, D = 360 mm. Pentru o ușă basculantă, respectați E = 65–300 mm, adică distanța dintre șină și cel mai înalt punct al marginii superioare a ușii în timpul mișcării. Dimensiunile se referă la configurația de montaj ilustrată.
Cablarea și alimentarea de la rețea
Folosiți o priză protejată 230 V AC, 50/60 Hz, cu conductor de protecție și posibilitatea de deconectare în siguranță. Nu tăiați cablul sau fișa furnizată. Dacă nu există o priză adecvată, un electrician va instala circuitul de alimentare și protecțiile aferente. Treceți separat conductoarele de joasă tensiune față de cablurile de rețea și asigurați-le împotriva tracțiunii și a contactului cu piesele mobile.
| Conexiune | Cablu / lungime maximă |
|---|---|
| Lampă de semnalizare | 2 × 0,5 mm²; maximum 20 m. |
| Antenă | Cablu coaxial RG58 separat; maximum 10 m, se recomandă mai puțin de 5 m. |
| Buton / comutator cu cheie | 2 × 0,5 mm² pentru comandă fără potențial NO; maximum 50 m. Pentru două contacte: 2 cabluri de 2 × 0,5 mm² sau unul de 4 × 0,5 mm². |
| Fotocelule | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm², alimentare și contact NC. Maximum 30 m. |
| Muchie de siguranță | 2 × 0,5 mm²; maximum 20 m. OSE necesită trei conductoare, conform schemei de conectare a muchiei. |
| Alimentarea de la rețea a prizei | 3 × 1,5 mm² până la 30 m; pentru trasee mai lungi, conform manualului de montaj, 3 × 2,5 mm² și împământare de protecție la automatizare. Proiectarea și execuția trebuie realizate de un electrician. |
Lungimile indicate sunt valabile pentru conexiunea și mediul corespunzătoare. În cazul utilizării unei alte muchii de siguranță sau al unui alt modul de comandă, respectați și manualul dispozitivului respectiv. Alimentarea de la rețea nu trebuie conectată la intrările pentru accesorii.

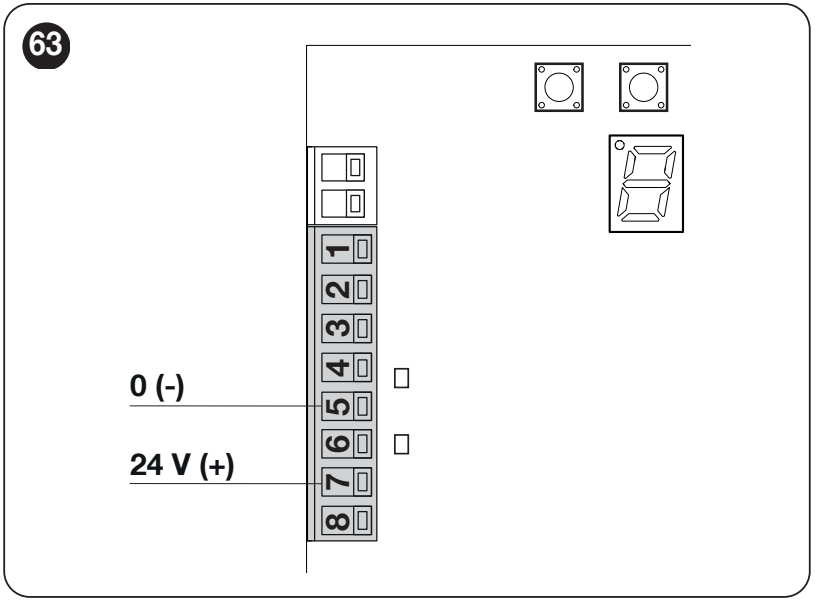

Placa de comandă, bornele și polaritatea

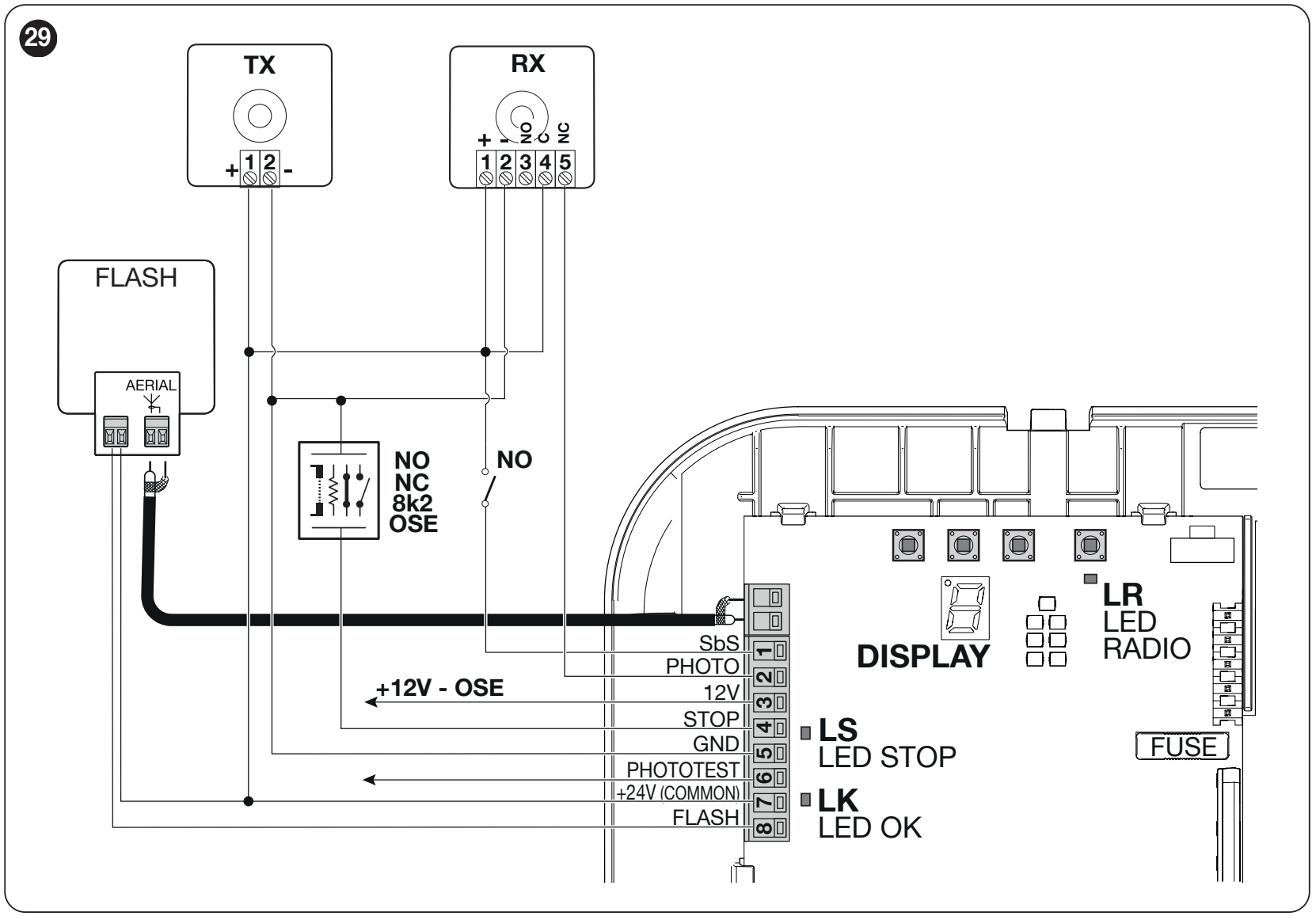

Următoarele conexiuni și opțiuni se referă la SPA600 cu afișaj cu șapte segmente și bornă PHOTOTEST. Verificați marcajele de pe placa dumneavoastră înainte de conectare. Dacă placa are ieșire OUT STB în loc de PHOTOTEST, folosiți manualul corespunzător acestei versiuni.
| Bornă | Funcție și conectare |
|---|---|
| 1 – SbS | Contact fără potențial NO între 1 și 7; comandă pas cu pas. |
| 2 – PHOTO | Contact fără potențial NC între 2 și 7; deschiderea contactului declanșează o reacție de siguranță. |

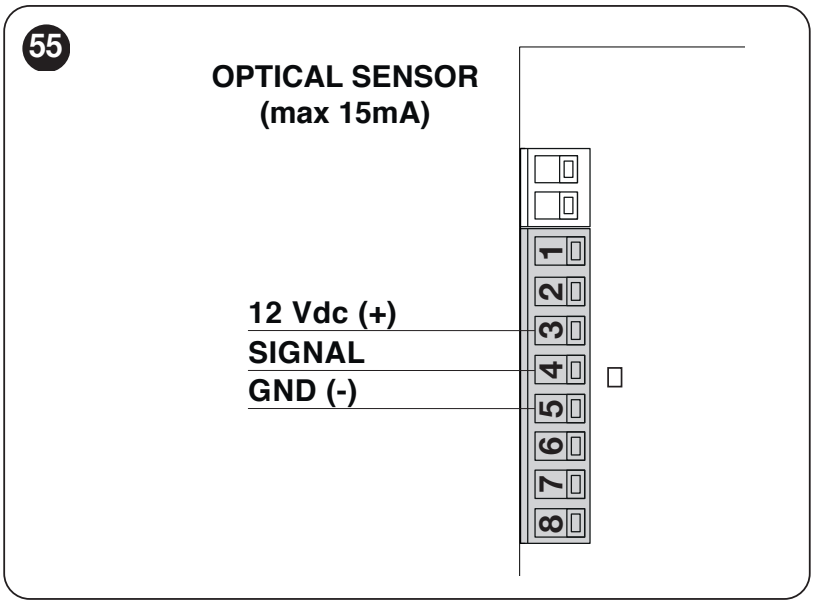

| 3 – 12 V OSE | Plus (+) 12 V DC pentru muchia optică, maximum 15 mA. Semnal la 4, minus la 5. |
| 4 – STOP | Intrare de siguranță față de 5 – GND; NO, NC, 8,2 kΩ sau OSE. Tipul este detectat în timpul învățării. |
| 5 – GND | Minus (−) pentru alimentarea auxiliară și OSE; nu este împământarea de protecție a rețelei. |
| 6 – PHOTOTEST | Alimentare comutată a emițătorului fotocelulei în timpul testării. În modul PHOTOTEST, maximum 15 mA; funcția poate fi modificată din meniu. |
| 7 – +24 V COMMON | Plus (+); auxiliar 24 V DC, toleranță −30 % / +50 %, în total maximum 100 mA între 7 (+) și 5 (−). |
| 8 – FLASH | Lampa de semnalizare între 8 și 7, conform schemei. Pentru un singur ELDC se aplică limita de 200 mA; alte funcții ale ieșirii necesită o sarcină diferită. |
| AERIAL | Conector de antenă separat, cu doi poli; conductorul central și ecranul cablului coaxial RG58 conform schemei. |
Buton, comutator cu cheie sau releu
La SbS conectați numai un contact fără potențial NO, de exemplu un buton sau un releu al modulului de comandă. Contactul face legătura între 1 – SbS și 7 – COMMON. Nu aplicați tensiunea de ieșire a modulului la intrarea de comandă. Dacă modulul necesită alimentare, utilizați separat 7 (+) și 5 (−) și respectați limita comună de 100 mA.
Muchie de siguranță și intrare STOP
STOP oprește mișcarea și efectuează o scurtă inversare a sensului. La schimbarea dispozitivului de siguranță, trebuie să învățați din nou dispozitivele. Mai multe contacte NO se conectează în paralel, iar contactele NC în serie. Conectați muchiile de 8,2 kΩ și combinațiile acestora conform schemei specifice; un întrerupător obișnuit nu garantează același nivel de detectare a defectelor ca o muchie monitorizată.
Conectarea fotocelulelor
SPA600 nu are BlueBUS. Pentru conectarea obișnuită, utilizați NICE EPM cu contact de releu. Modelul EPMB nu se conectează la această regletă de borne.
| Conectarea EPM | Borne SPA600 |
|---|---|

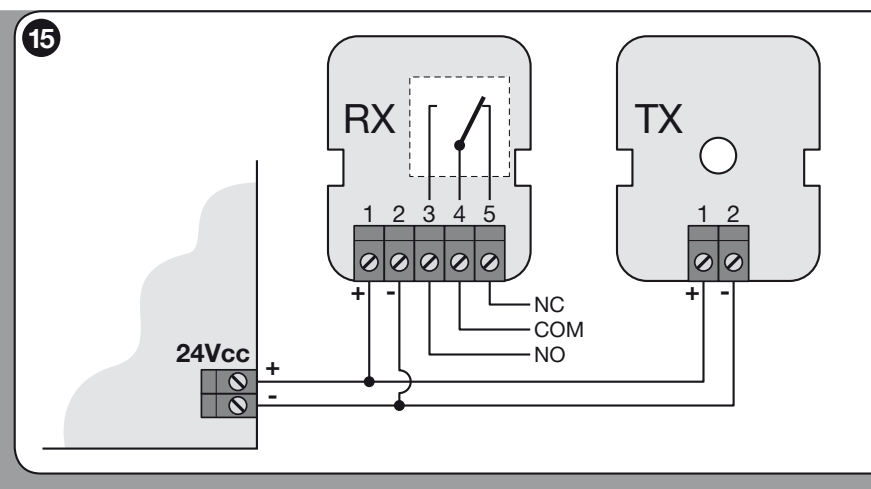

| TX 1 (+) și RX 1 (+) | 7 – +24 V COMMON (+). |
| TX 2 (−) și RX 2 (−) | 5 – GND (−). |
| RX 4 – COM / RX 5 – NC | Între 7 – COMMON și 2 – PHOTO. Contactul nu are polaritate. Lăsați RX 3 – NO neconectată în această configurație. |
În această configurație, EPM funcționează la 24 V DC; nu realizați puntea pentru 12 V. Perechea TX + RX consumă aproximativ 55 mA; includeți acest consum în limita totală de 100 mA a alimentării auxiliare.

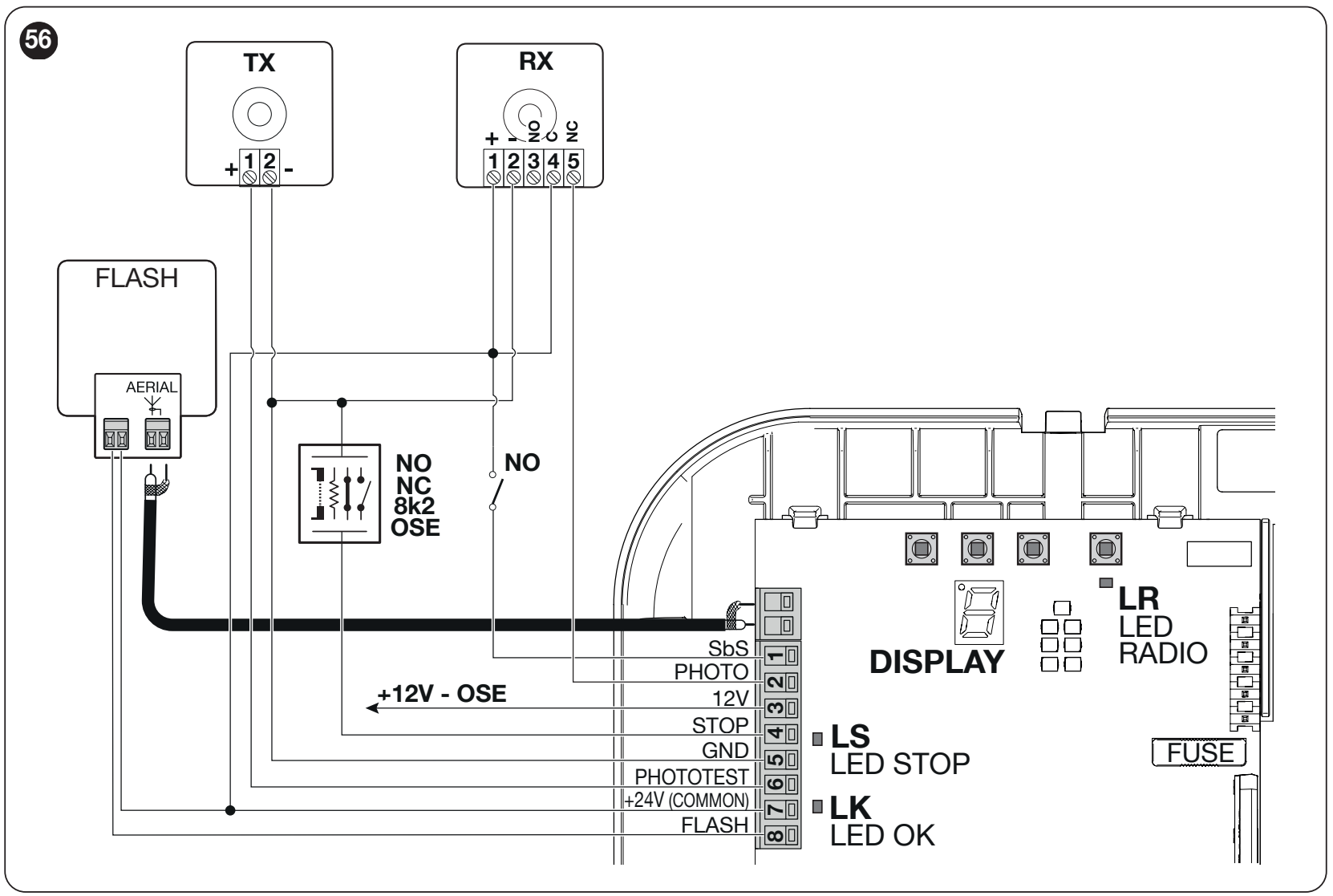

Conectare cu funcția PHOTOTEST
Înainte de manevră, PHOTOTEST verifică răspunsul corect al fotocelulelor. Utilizați numai un emițător al cărui consum nu depășește 15 mA; această limită se aplică întregii ieșiri. Verificați compatibilitatea emițătorului TX respectiv înainte de a muta alimentarea.
| Conductor | Conectare cu testare |
|---|---|
| Plus TX (+) | 6 – PHOTOTEST în loc de plusul permanent 7. |
| Minus TX (−) | 5 – GND. |
| Plus / minus RX | 7 (+) / 5 (−), alimentare permanentă. |
| COM / NC RX | Între 7 și 2 – PHOTO; NC, nu NO. |
În setarea PHOTOTEST păstrați valoarea 0 și învățați din nou dispozitivele. Alimentarea obișnuită a EPM de la 7 / 5 nu trebuie confundată cu o configurație testată doar pentru că fotocelulele sunt conectate la PHOTO.
Lampă FLASH, iluminare și antenă

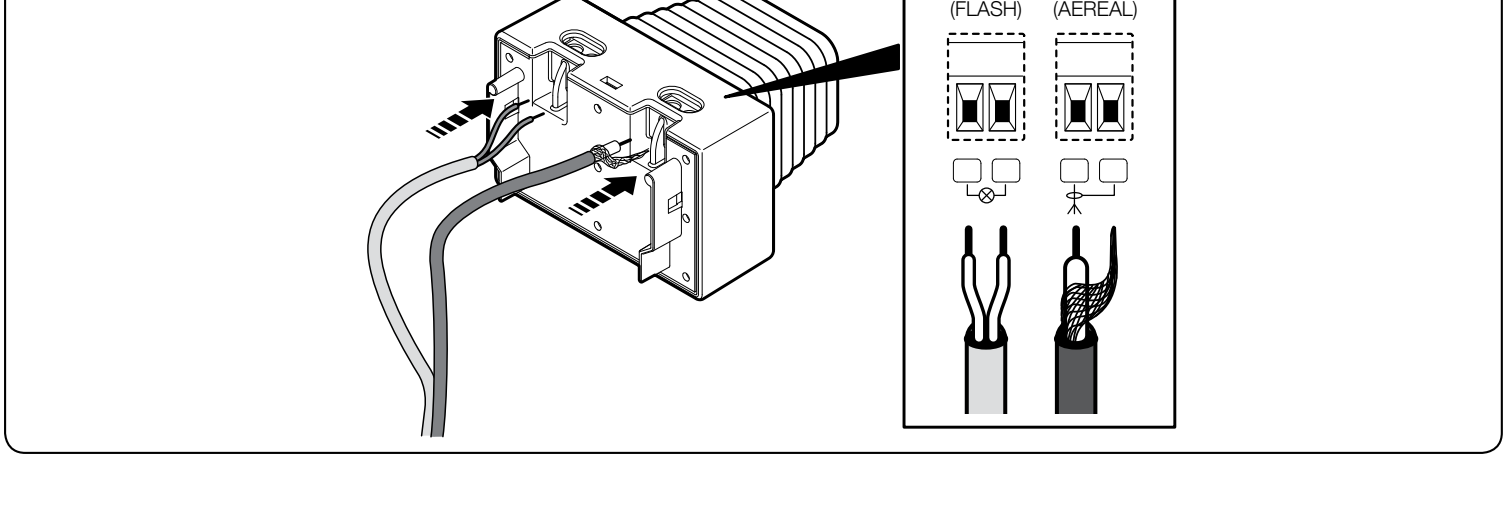

NICE ELDC conectați-o la regleta sa de borne, marcată FLASH la 7 – COMMON și 8 – FLASH conform schemei SPA600. Modul standard al lămpii de semnalizare utilizează 12 V DC; pentru o singură lampă LED ELDC, respectați limita de 200 mA. Funcția ieșirii trebuie setată corespunzător prin programare. La aceste borne nu se conectează girofarul de 230 V.
Pentru perechea FLASH de pe girofar, respectați marcajul dispozitivului conectat. Ordinea polilor nu este indicată în acest detaliu ELDC; nu preluați orientarea regletei auxiliare de borne 24 V / GND. Intrarea AERIAL de pe ELDC este o antenă separată: conectați cablul coaxial la conectorul de antenă al unității de comandă, conform imaginii. Nu confundați antena cu alimentarea girofarului.
Sistemul de acționare are și iluminare LED încorporată pentru garaj. Comutarea funcției FLASH sau PHOTOTEST pentru iluminat, încuietoare ori canal radio schimbă destinația ieșirii. În acest caz, același conector nu mai trebuie folosit pentru dispozitivul inițial.
Prima pornire și programarea
Mai întâi finalizați montajul mecanic și cablarea, fixați căruciorul și eliberați întreaga zonă de mișcare. Verificați STOP, fotocelulele și sensul corect de deplasare. Programarea pozițiilor, programarea forței și asocierea telecomenzii sunt operațiuni distincte.
După pornire, LED-ul OK trebuie să clipească aproximativ o dată pe secundă; la pornire, afișajul indică rapid 8 timp de 3 s. Ieșirea girofarului trebuie să fie oprită în repaus.

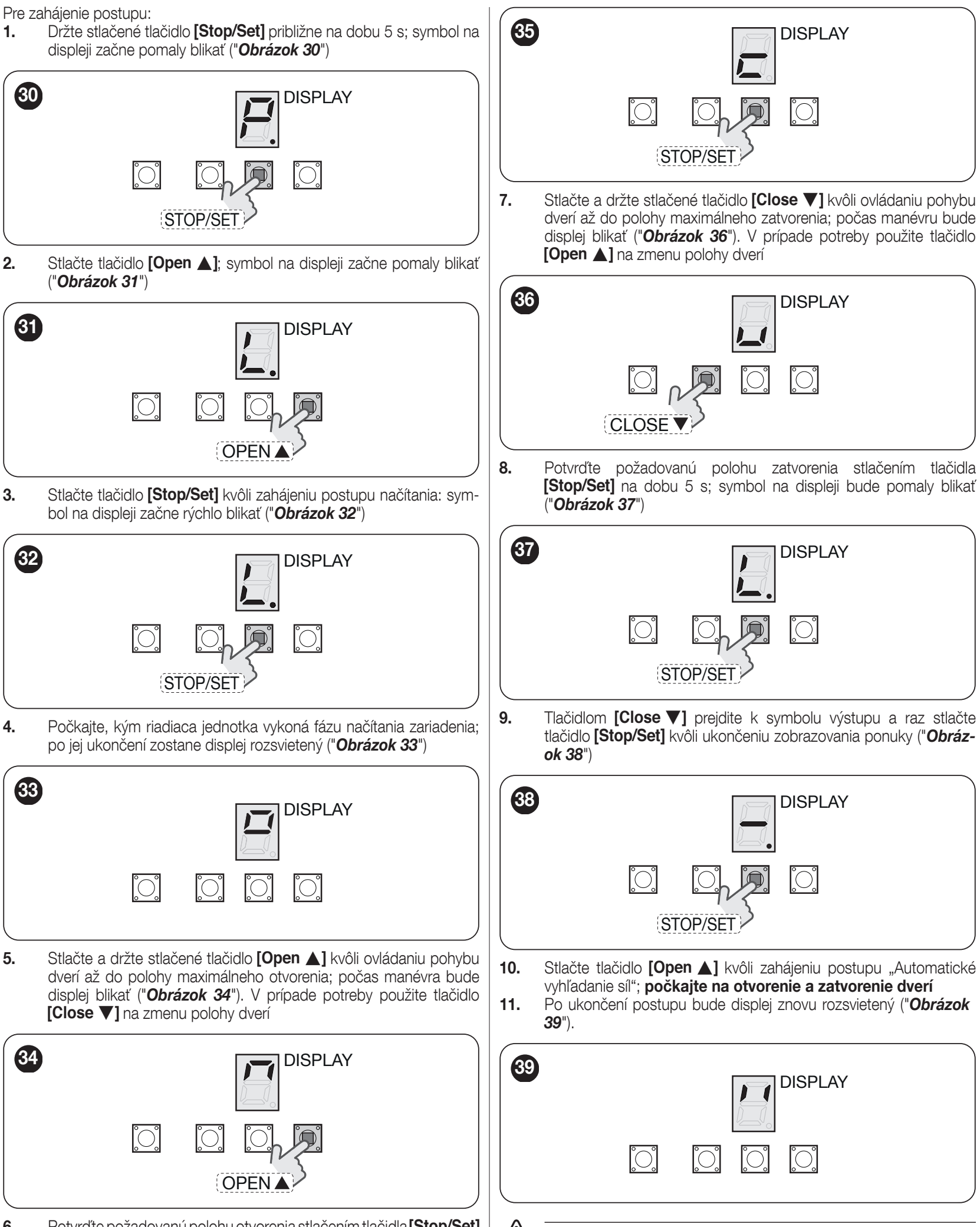

1. Programarea dispozitivelor și a pozițiilor de capăt
- Țineți apăsat STOP/SET aproximativ 5 s, până când simbolul de accesare a meniului clipește lent.
- Apăsați OPEN pentru a trece la elementul 1 – Căutarea dispozitivelor și a pozițiilor. Apăsați STOP/SET pentru a porni; afișajul clipește rapid.
- Așteptați terminarea detectării dispozitivelor și până când afișajul rămâne aprins.
- Țineți apăsat OPEN pentru a deplasa poarta în poziția de deschidere dorită. CLOSE permite corectarea poziției. Confirmați ținând apăsat STOP/SET până când apare simbolul poziției închise, conform imaginii; apoi eliberați butonul.
- Țineți apăsat CLOSE pentru a deplasa poarta până la închiderea completă dorită. OPEN permite corectarea. Țineți apăsat STOP/SET 5 s; simbolul clipește lent.
- Apăsați CLOSE pentru a ajunge la simbolul de ieșire și confirmați cu STOP/SET. Apăsați OPEN: poarta se va deschide și se va închide în timpul programării automate a forței.
- Așteptați finalizarea. Afișajul trebuie să rămână aprins. Dacă începe să clipească din nou, eliminați cauza și repetați programarea.
Reprogramarea după modificarea accesoriilor
Accesați elementul de instalare 1 conform meniului. Țineți apăsat STOP/SET aproximativ 6 s; după detectarea dispozitivelor, afișajul clipește lent, apoi eliberați butonul. Dacă nu se reia clipirea lentă, așteptați 15 s fără să apăsați niciun buton și repetați procedura. Ieșiți folosind simbolul de ieșire și STOP/SET. După modificare, repetați testul de siguranță.
Schimbarea sensului de rotație pentru montajul inversat
- Deconectați alimentarea de la rețea și sursa de rezervă. Țineți apăsat STOP/SET și restabiliți alimentarea.
- Eliberați STOP/SET la 3 s după pornire. Apăsați scurt STOP/SET pentru a selecta sensul: lumina interioară LC aprinsă = sens inversat; stinsă = sens standard.
- Așteptați 3 s fără să apăsați niciun buton pentru confirmare, apoi programați din nou pozițiile.
Programarea forței și primul test de deplasare
Programarea forței efectuează automat o manevră de deschidere și închidere cu forță mărită. În timpul acesteia, țineți persoanele și obiectele departe de poartă. La pornirea prin SbS sau radio, lumina interioară clipește în timpul programării; la pornirea de la butoanele plăcii, aceasta nu se aprinde. Forța trebuie programată din nou după modificarea pozițiilor, a vitezei, a sensului sau după reducerea frecării mecanice.
Dacă poziționarea este întreruptă de STOP sau PHOTO, eliminați cauza și continuați cu OPEN / CLOSE. După eliminarea cauzei, reluați programarea întreruptă a forței printr-o comandă de mișcare.
Verificări înainte de punerea în funcțiune
- Cu căruciorul deblocat, verificați deschiderea și închiderea manuală pe toată cursa: forța necesară nu trebuie să depășească 225 N (aproximativ 23 kg de forță, nu greutatea porții). Apoi fixați din nou căruciorul.
- Repetați deschiderea și închiderea electrică; poarta trebuie să ajungă în pozițiile memorate fără să se blocheze și fără să deformeze consolele.
- Verificați încetinirea la pozițiile de capăt, slăbirea curelei după oprire, deblocarea manuală și blocarea din nou.
- Întrerupeți fiecare fotocelulă la TX, la RX și în mijlocul fasciculului; verificați reacția de siguranță corectă. Testați toate dispozitivele STOP.
- Tehnicianul trebuie să măsoare forțele de impact și să verifice siguranța întregii porți. Nu trebuie să mascați o mecanică defectuoasă prin creșterea forței. După modificarea forței, efectuați din nou măsurarea.
- Predați utilizatorului instrucțiunile de operare, deblocare și întreținere. Treceți numai printr-o poartă complet deschisă și staționară.

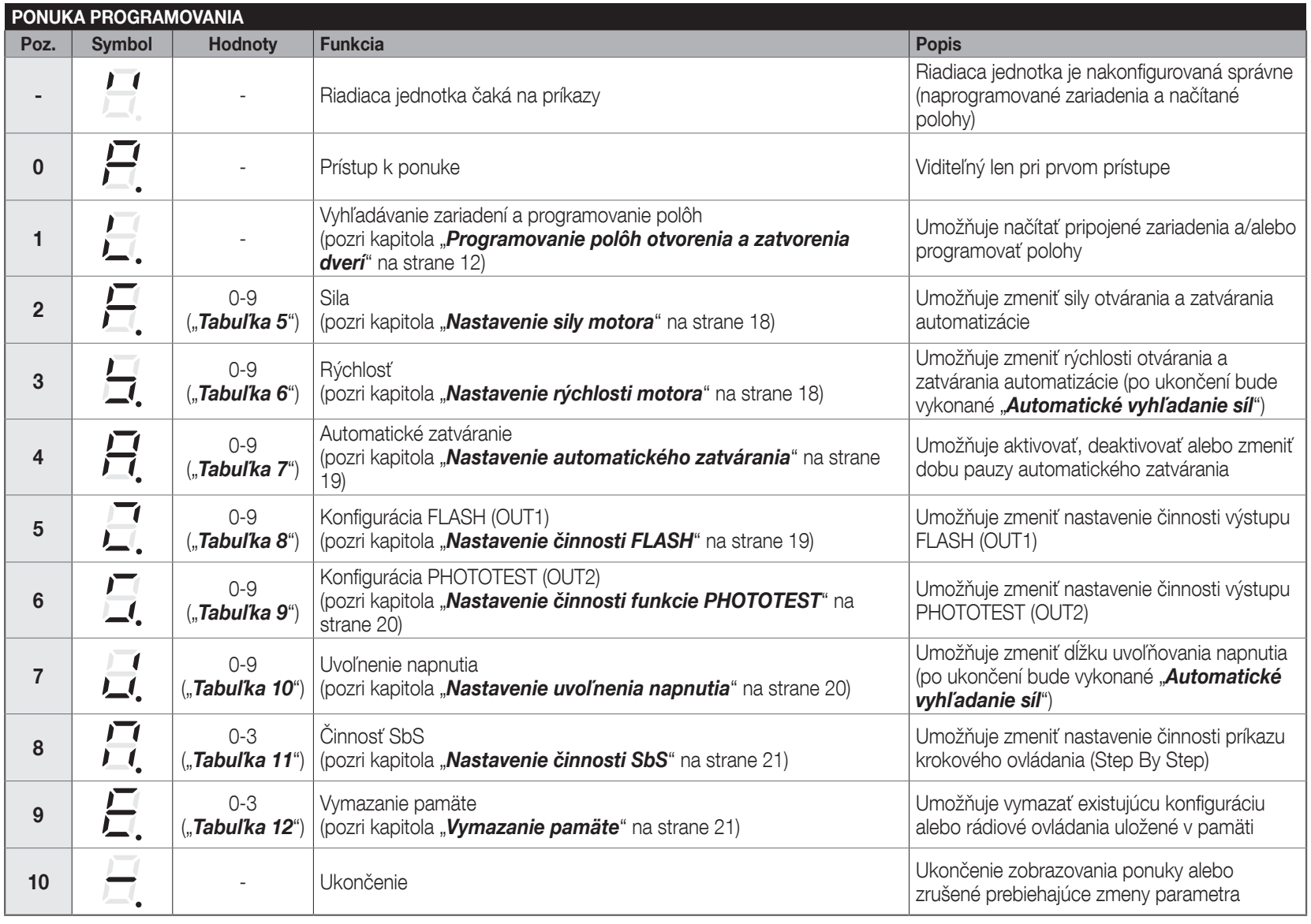

Programarea SPA600 prin afișaj
Efectuați reglajele cu motorul oprit. Butoanele OPEN / CLOSE navighează prin meniu sau modifică valoarea; STOP/SET selectează și confirmă. Punctul aprins diferențiază un element de meniu de valoarea sa numerică. Numărul poziției de mai jos indică ordinea elementului, nu simbolul afișat.
- Țineți apăsat STOP/SET aproximativ 5 s, pentru a deschide meniul.
- Cu OPEN / CLOSE, selectați funcția în funcție de simbolul din imaginea originală. Apăsați scurt STOP/SET; se afișează valoarea curentă.
- OPEN / CLOSE modifică valoarea. STOP/SET confirmă valoarea și revine la meniu.
- Selectați simbolul de ieșire al liniei orizontale și confirmați cu STOP/SET. Dacă selectați ieșirea în timp ce modificați valoarea, modificarea va fi anulată.
Elementul 1 este destinat programării dispozitivelor și a pozițiilor, iar elementul 9 pentru ștergerea memoriei. Valorile din fabrică sunt evidențiate cu caractere aldine.
| Poziție – parametru și scop | Valori |
|---|---|
| 2 – Forță Intervalul treptelor de reglare, nu o valoare exprimată în newtoni. | 0 – minim 1–4 – trepte crescătoare 5 – valoare din fabrică 6–8 – trepte crescătoare 9 – maxim |
| 3 – Viteză Valorile indică deschiderea / închiderea în %. După modificare, urmează programarea forței. | 0 – 40 / 40 1 – 50 / 50 2 – 50 / 75 3 – 50 / 100 4 – 75 / 50 5 – 75 / 75 6 – 75 / 100 7 – 100 / 50 8 – 100 / 75 9 – 100 / 100 |
| 4 – Închidere automată Pauză după deschidere, înainte de închiderea automată. | 0 – dezactivat 1 – 10 s 2 – 20 s 3 – 30 s 4 – 40 s 5 – 50 s 6 – 60 s 7 – 70 s 8 – 80 s 9 – 90 s |
| 5 – FLASH (OUT1) Funcția trebuie să corespundă sarcinii conectate efectiv. Încuietoare/electromagnet numai de tip electromagnetic adecvat. | 0 – lampă de semnalizare, 12 V DC; pentru ELDC max. 200 mA 1 – starea porții: ieșire activă în timpul mișcării 2 – încuietoare electrică, impuls de 3 s 3 – zăvor electric în timpul deschiderii 4 – electromagnet activ când poarta este închisă; deblocare și întârziere de 3 s înainte de deschidere 5 – iluminare în timpul mișcării și timp de 1 minut după aceasta 6 – canal radio 1 7 – canal radio 2 8 – canal radio 3 9 – canal radio 4 Modurile 1–9: 24 V DC, max. 10 W. Dacă canalul 1–4 este atribuit unei ieșiri, motorul nu va executa comanda inițială a acestuia. |
| 6 – PHOTOTEST (OUT2) La testare, respectați limita TX. Dacă reprogramați ieșirea, aceasta nu va mai îndeplini funcția de testare a fotocelulelor. | 0 – PHOTOTEST, max. 15 mA 1 – starea porții: ieșire activă în timpul mișcării 2 – încuietoare electrică, impuls de 3 s 3 – zăvor electric în timpul deschiderii 4 – electromagnet activ când poarta este închisă; deblocare și întârziere de 3 s înainte de deschidere 5 – iluminare în timpul mișcării și timp de 1 minut după aceasta 6 – canal radio 1 7 – canal radio 2 8 – canal radio 3 9 – canal radio 4 Modurile 1–9: 24 V DC, max. 3 W. După selectarea valorii 0, reînvățați dispozitivele. Canalul atribuit unei ieșiri nu comandă motorul. |
| 7 – Eliberarea tensiunii mecanice O scurtă mișcare în sens opus eliberează tensiunea după oprire. Nu este vorba despre centimetri de cursă. După modificare, este necesară recalibrarea forței. | 0 – dezactivat 1 – minim 2 – nivel intermediar 3 – valoare din fabrică 4 – nivel intermediar 5 – valoare medie 6–8 – niveluri intermediare superioare 9 – maxim |
| 8 – Comandă pas cu pas SbS Modifică secvența butonului și a comenzii radio corespunzătoare. | 0 – deschidere → oprire → închidere → deschidere 1 – deschidere → oprire → închidere → oprire 2 – intrare comună: o comandă în timpul deschiderii nu închide; după deschiderea completă, următoarea comandă închide 3 – deschidere semiautomată, închidere cât timp comanda este menținută |
Setați forța doar la nivelul necesar pentru o mișcare corectă. Un nivel ridicat nu trebuie să compenseze frecarea sau un arc defect. După reglare, verificați protecția împotriva obstacolelor și forțele de impact.
Telecomenzi și asociere
Receptorul este încorporat. Telecomenzi compatibile MYGO4, ON2E și INTI2 se asociază folosind butonul RADIO. Memoria are 90 de poziții: în modul 1, o poziție pentru întreaga telecomandă, iar în modul 2, o poziție pentru fiecare buton.
Modul 1 – toate butoanele
- Țineți apăsat RADIO până când LED-ul LR se aprinde, apoi eliberați butonul.
- În 10 s țineți apăsat orice buton de pe telecomanda unidirecțională. După trei clipiri lungi ale LED-ului LR, eliberați butonul.
- Puteți memora o altă telecomandă în următoarele 10 s. Apăsați scurt RADIO pentru a încheia recepția.
| Butonul în modul 1 | Comandă |
|---|---|
| 1 | Comandă pas cu pas SbS |
| 2 | Deschidere parțială |
| 3 | Deschidere |
| 4 | Închidere |
Modul 2 – un singur buton
Apăsați și eliberați RADIO de n ori, în funcție de numărul comenzii. LED-ul LR va repeta numărul. În cel mult 10 s, memorați butonul selectat al telecomenzii, la fel ca mai sus; repetați procedura pentru fiecare buton suplimentar.
| Număr de apăsări ale butonului RADIO | Comandă |
|---|---|
| 1 | SbS |
| 2 | Deschidere parțială 1 |
| 3 | Deschidere |
| 4 | Închidere |
| 5 | Iluminare – temporizator |
| 6 | Iluminare – pornire/oprire |
LED-ul LR clipește o dată dacă telecomanda este deja memorată, de 6 ori pentru o codare incompatibilă și de 8 ori dacă memoria este plină.
Adăugarea unei telecomenzi folosind una existentă
Efectuați procedura în raza de acțiune a motorului și numai dacă modul de învățare este activat. Noua telecomandă va prelua atribuirea celei originale.
- Țineți apăsat butonul dorit de pe noua telecomandă cel puțin 8 s și eliberați.
- Pe telecomanda originală, apăsați și eliberați lent de trei ori butonul memorat.
- Pe telecomanda nouă, apăsați și eliberați o dată același buton ca la primul pas.
Ștergerea memoriei radio
Șterge toate telecomenzile memorate. Țineți apăsat RADIO chiar și după ce LED-ul LR se aprinde și apoi se stinge. La următoarea clipire, eliberați exact la a treia clipire. Reușita este confirmată prin cinci clipiri lungi. Ștergerea memoriei radio este o operațiune separată, diferită de resetarea unității de comandă.
Blocarea sau deblocarea memoriei radio
- Deconectați alimentarea de la rețea și bateria de rezervă. Țineți apăsat RADIO și restabiliți alimentarea.
- După 5 s, LR clipește lent de două ori. Eliberați RADIO.
- În decurs de 5 s, selectați prin apăsări scurte pe RADIO: LR stins = deblocată; LR aprins = blocată.
- La 5 s după ultima apăsare, două clipiri lente confirmă încheierea.
Memoria blocată împiedică asocierea, copierea și ștergerea telecomenzilor; nu este vorba despre blocarea mecanică a porții.
Ștergerea memoriei și restabilirea setărilor
Din meniu, selectați poziția 9 – Ștergerea memoriei. Selectarea unei valori declanșează ștergerea corespunzătoare; nu este doar o selecție fără efect. Înainte de acest pas, stabiliți ce doriți să păstrați.
| Valoare | Ce se șterge |
|---|---|
| 0 | Parametrii personalizați revin la valorile din fabrică; pozițiile și telecomenzile sunt păstrate. |
| 1 | Configurația, dispozitivele memorate și pozițiile; telecomenzile sunt păstrate. |
| 2 | Doar telecomenzile din memoria radio. |
| 3 | Întreaga memorie, inclusiv configurația, pozițiile și telecomenzile. |
După ștergerea configurației sau a pozițiilor, efectuați din nou învățarea porții și efectuați o probă. După ștergerea memoriei radio, asociați din nou telecomenzile.
Diagnosticare și remedierea defecțiunilor
Afișajul indică E1–E8. Numărul corespunzător de clipiri scurte poate fi indicat și de lampa de semnalizare sau de iluminarea interioară; secvența se repetă după o pauză de 1 s.
| Semnalizare | Cauză și pasul următor |
|---|---|
| E1 / 1 clipire | Închidere / poziție Învățarea pozițiilor nu este finalizată. Efectuați învățarea pozițiilor. |
| E2 / 2 clipiri | Fotocelule Îndepărtați obstacolul, verificați alinierea și conexiunile fotocelulelor. Reacția la un obstacol este normală. |
| E3 / 3 clipiri | Limitarea forței Verificați deplasarea manuală, arcurile, obstacolele și frecarea. Nu măriți automat forța; verificați mecanica și siguranța. |
| E4 / 4 clipiri | STOP Verificați dispozitivul de siguranță STOP. |
| E5 / 5 clipiri | Memoria parametrilor Așteptați cel puțin 30 s și încercați să dați o comandă. Dacă eroarea persistă, solicitați service. |
| E6 / 6 clipiri | Limita manevrelor Așteptați câteva minute pentru răcire. Verificați regimul de funcționare și rezistența porții. |
| E7 / 7 clipiri | Circuit electric intern Deconectați toate sursele de alimentare timp de câteva secunde. Dacă eroarea persistă, service-ul va verifica placa și cablajul motorului. |
| E8 / 8 clipiri | Comandă permanentă Eliminați comanda activă permanent, de exemplu un buton sau un releu rămas cuplat; verificați SbS. |
| LED / manifestare | Semnificație și verificare |
|---|---|
| OK – 1 clipire verde/s | Funcționare normală; două clipiri rapide verzi indică o modificare a intrării. |
| OK stins | Verificați alimentarea de la rețea și siguranțele. Înainte de a înlocui siguranța, eliminați cauza defecțiunii. |
| STOP aprins / stins | Aprins = STOP fără intervenție; stins = verificați dispozitivul STOP. |
| Iluminarea interioară clipește | Învățarea automată a forței nu a fost încă finalizată; finalizați învățarea. |
| Telecomanda se aprinde, dar poarta nu reacționează | Verificați asocierea, codarea și starea memoriei radio. |
Dacă dispozitivul de siguranță este defect, nu utilizați automatizarea în mod normal. Deblocați poarta în siguranță manual și solicitați o reparație. Înlocuiți siguranța numai cu una de același tip și aceeași valoare; nu o reparați prin șuntare.
Bateria de rezervă PS124
PS124 se introduce în compartimentul dedicat al motorului și se conectează la conectorul indicat, conform PDF-ului de montaj. Conectați-o numai după finalizarea montajului mecanic, a cablării și a programării. Bateria rămâne sub tensiune chiar și după deconectarea de la rețea: înainte de a lucra, deconectați alimentarea de la rețea și PS124. Numărul de mișcări posibile în timpul unei pene de curent depinde de starea bateriei, de temperatură și de rezistența porții.
Deblocare și acționare manuală
Deblocați numai când poarta este oprită. Dacă arcul este defect sau poarta este dezechilibrată, aceasta poate coborî necontrolat după deblocare; asigurați-o și chemați un tehnician. Dacă garajul este accesibil doar prin această poartă, trebuie prevăzută din timp o soluție de deblocare din exterior, potrivită porții respective.
- Trageți de șnurul de deblocare A. Căruciorul se decuplează, iar poarta poate fi deplasată în siguranță cu mâna.
- Pentru o nouă blocare, trageți din nou de șnurul A, conform celei de-a doua imagini.
- Deplasați manual poarta până când partea inferioară și cea superioară ale căruciorului se aliniază și se cuplează. Verificați blocarea înainte de a acționa electric poarta.
Întreținere și utilizare în siguranță
Programați verificarea cel târziu la fiecare 6 luni sau după 3 000 de manevre, în funcție de care dintre acestea survine mai întâi. Înainte de întreținere, deconectați toate sursele de alimentare. Verificați șina, cureaua, căruciorul, consolele, coroziunea, arcurile și echilibrarea porții; înlocuiți piesele uzate. După verificare, repetați testarea dispozitivelor de siguranță și a forțelor.
Păstrați telecomenzile departe de copii. Nu intrați în zona porții în timpul deplasării acesteia. În cazul unor zgomote neobișnuite, al mișcărilor sacadate sau al dezechilibrării porții, opriți utilizarea și apelați la service. Predați echipamentele electronice și acumulatorii la un centru de colectare adecvat, nu la deșeurile menajere.

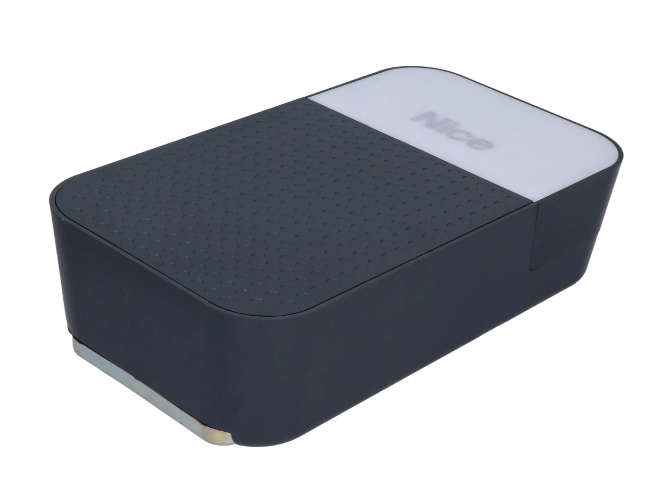

Date tehnice SPIDO600
| Parametru | Valoare |
|---|---|
| Utilizare | Motorizare electromecanică pentru uși de garaj în spații rezidențiale. |
| Unitate de comandă | SPA600 încorporată, cu afișaj și PHOTOTEST. |
| Alimentare de la rețea | 230 V AC ±10 %, 50/60 Hz; conductor de protecție. |
| Motor | 24 V DC; întregul ansamblu este alimentat de la rețeaua de 230 V AC. |
| Forță maximă / minimă | 600 / 300 N. |
| Putere nominală / maximă absorbită | 150 / 350 W. |
| Viteză maximă | 0,20 m/s; viteza efectivă depinde de setări și de sarcină. |
| Cicluri/zi | 40; respectați și celelalte limite de funcționare. |
| Funcționare continuă | Maximum 4 minute. |
| Grad de protecție / temperatură | IP40; −20 până la +55 °C. |
| Dimensiunile capului motor | 192 × 344 × 90 mm; detaliile de montaj sunt prezentate în desen. |
| Greutatea motorului | 3,8 kg; nu reprezintă greutatea întregului set. |
| Accesorii auxiliare | 24 V DC, toleranță −30 % / +50 %, curent total max. 100 mA; polaritatea și bornele. |
| Alimentare de rezervă | PS124 – opțională. |
| Iluminare | LED-uri încorporate. |
Programarea SPIDO600 – video
Pașii din videoclip completează instrucțiunile de mai sus; verificați întotdeauna conexiunile în raport cu bornele plăcii dumneavoastră.
Instrucțiuni ilustrate pentru montajul rapid SPIDO600 (PDF). Instrucțiunile complete de siguranță și programare se găsesc în manualul de montaj de mai jos.
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
