NICE S-Fab SFAB2024 - motor subteran independent pentru poartă batantă, pentru o canatură de 2,3 m/400 kg
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
1.800,39 RON cu TVA
| Greutate |
|---|
| 6,00 kg |
Descrierea produsului NICE S-Fab SFAB2024 - motor subteran independent pentru poartă batantă, pentru o canatură de 2,3 m/400 kg
NICE S-FAB SFAB2024 este un motor subteran independent pentru o canată de poartă rezidențială. Motorul are 24 V c.c., fără encoder și fără unitate de comandă. Necesită o casetă de fundație NICE SFABBOX și o unitate de comandă MC424L compatibilă. Pentru o poartă cu două canate sunt necesare două motoare, două casete și o unitate de comandă.
Este un motor ireversibil cu deblocare cu cheie triunghiulară. Limitele individuale sunt 2,3 m și 400 kg; greutatea admisă depinde de lungimea canatei, conform tabelului și graficului. Motorul este destinat montării într-o casetă, în dreptul axei balamalelor, astfel încât brațul să nu fie vizibil pe poartă.
Comandă și accesorii compatibile
Accesoriile se conectează la unitatea de comandă. Motorul individual nu include receptor radio, fotocelule sau baterie. La alegere, verificați codul plăcii, bornele, tensiunea și codarea radio; tipurile menționate nu sunt interschimbabile universal.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comanda unuia sau a două motoare SFAB2024 fără encoder. Conectarea și programarea depind de placă; alegerea și identificarea unităților de comandă. | |
| Lampă de semnalizare | Semnalizare în timpul mișcării. Ieșirea MC424LR30 furnizează 24 V c.c., maximum 25 W. Folosiți o lampă cu tensiunea și consumul adecvate; bornele +/−. ELDC are o conexiune separată pentru antenă. |
Alegeți celelalte lămpi în funcție de tensiune și de limita ieșirii, nu doar după aspect. |
| Fotocelule | Protecție la trecere, în funcție de intrarea și modul selectate. MC424L utilizează fotocelule cu contact de releu; fotocelulele BlueBUS EPMB nu se conectează aici. Conectarea EPM și Phototest. | |
| Transmițător | Transmițătorul trebuie să utilizeze o codare acceptată de receptorul instalat efectiv. Aceeași frecvență nu este suficientă. MYGO și ON sunt potrivite dacă este acceptat O-Code; FLO/FLOR necesită un receptor corespunzător. ON3ELR este compatibil cu OXILR. Alegere și asociere. | |
| Receptor | Placa de comandă include funcția de comandă radio, în funcție de versiune. IT4WIFI necesită o interfață IBT4N adecvată. Modulul Wi-Fi/GSM cu contact NO fără potențial poate trimite o comandă SbS; alimentarea și consumul acestuia trebuie verificate separat. |
|
| Antenă | Îmbunătățește recepția dacă frecvența și amplasarea sunt corecte. Cablul coaxial se conectează la bornele de antenă ale receptorului; antena ELDC este izolată electric de alimentarea acestuia. | |
| Tastatură | Cod de acces. EDS necesită un decodor compatibil, de exemplu MORX; EDSWG necesită un receptor radio compatibil. Nu conectați tastatura direct la firele de alimentare ale motorului. | |
| Contact cu cheie | Comandă cu cheie prin contact NO fără potențial. Conectarea la COMMON și SbS, conform bornelor plăcii de comandă corespunzătoare. | |
| Cititoare de carduri | Acces cu ajutorul unui card sau al unui cip. ETP necesită un decodor MORX compatibil; ieșirea acestuia transmite comanda către unitatea de comandă. Cititorul singur nu înlocuiește decodorul. |
|
| Încuietori electromagnetice | Blocare suplimentară a canatului, dacă este necesară pentru poarta respectivă. Încuietoarea trebuie să fie compatibilă cu ieșirea de 12 V AC / 15 VA, iar funcția sa se configurează la unitatea de comandă. Aceasta nu mărește greutatea sau lungimea admisă a canatului. |
|
| Sursă de alimentare de rezervă | Funcționare automată în cazul unei pene de curent sau alimentare solară dimensionată corespunzător. Conectorul și setarea Stand-by depind de unitatea de comandă; cerințe privind bateria și alimentarea solară. |
SFAB2024 și unitatea de comandă corespunzătoare

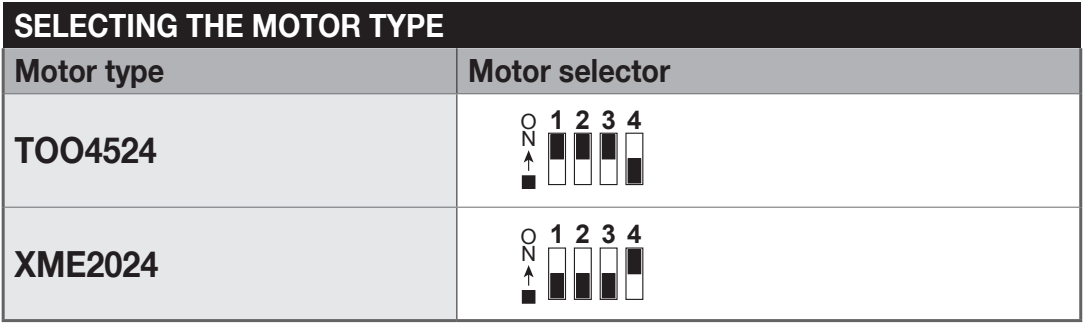

SFAB2024 nu are encoder și utilizează unitatea de comandă MC424L. Unitatea de comandă separată actuală este MC424LR30 cu placa MCA2R30. Pentru ansamblul cu MC424LR10 utilizați manualul unității respective și verificați marcajele și numerotarea bornelor direct pe placă. Tabelul detaliat al bornelor de mai jos este destinat exclusiv modelelor MC424LR30/MCA2R30; nu îl utilizați dacă numerotarea este diferită.
SFAB2024 este un motor de 24 V DC fără encoder și utilizează unitatea de comandă compatibilă MC424L. Tensiunea motorului de 24 V nu înseamnă că centrala este alimentată de la rețea; modelul standard MC424LR30 este alimentat de la rețeaua de 230 V AC.

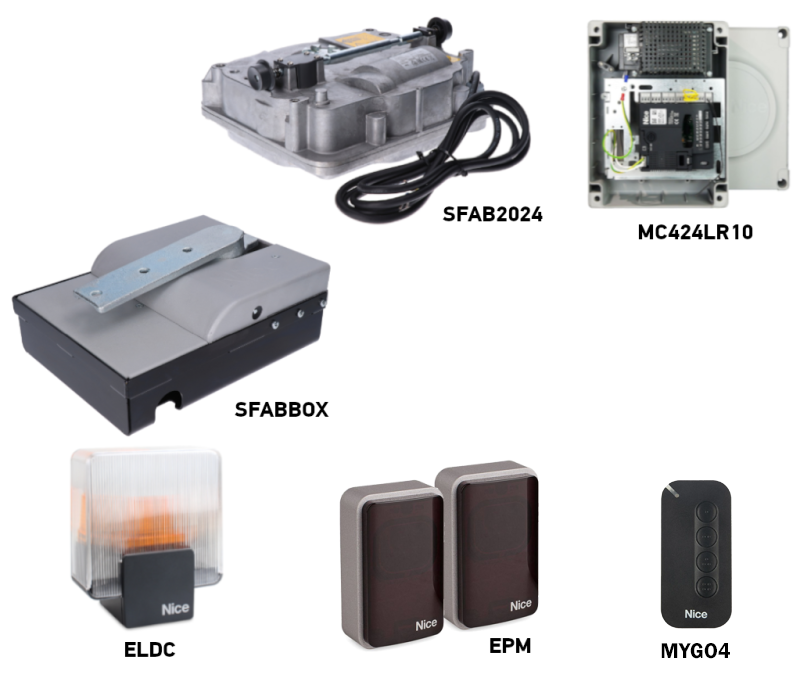

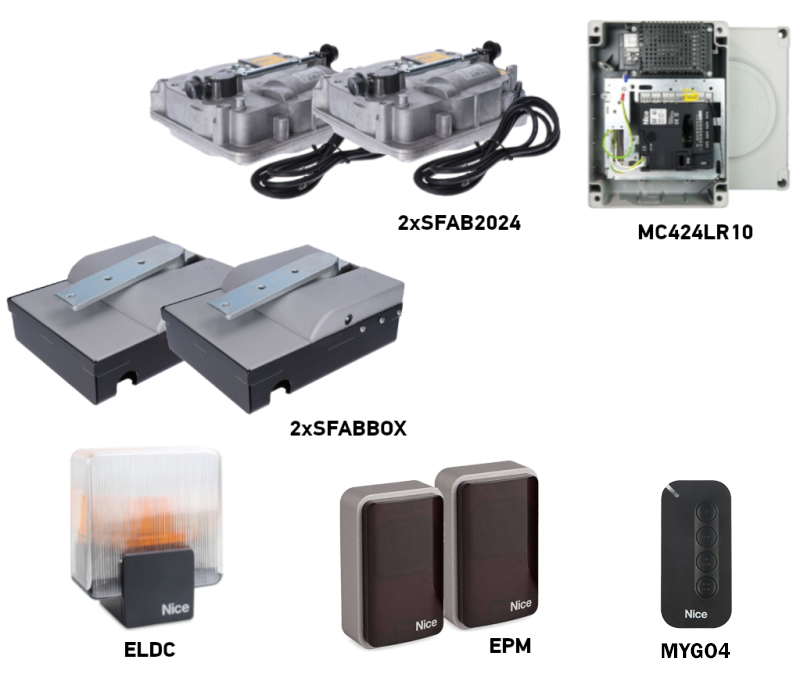

Motor individual, cutie și seturi complete

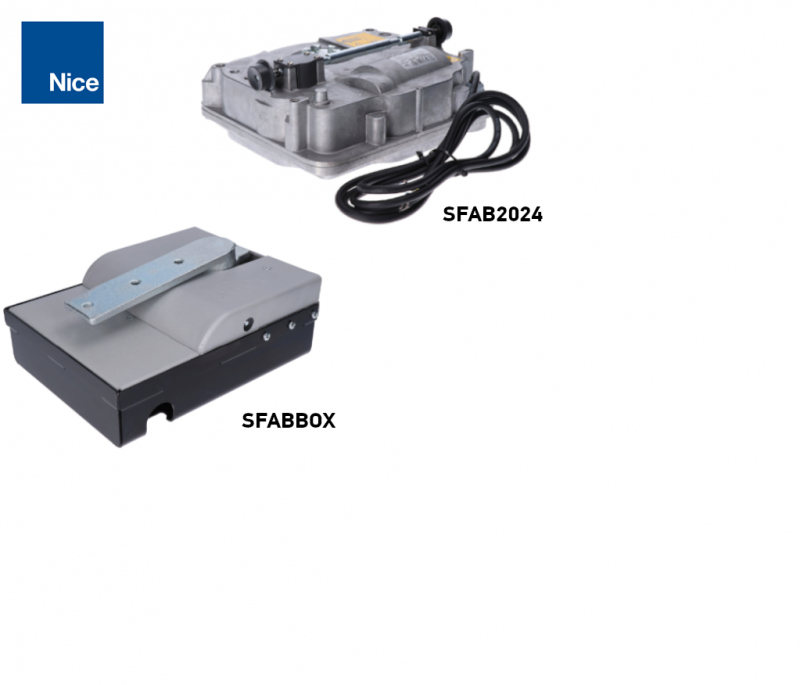

Pe lângă motorul propriu-zis, NICE SFABBOX se achiziționează separat. O opțiune mai avantajoasă poate fi combinația motorului cu cutia sau un set complet. Cutia este din oțel, cu vopsire cataforetică neagră, și poate fi utilizată atât pentru canatul drept, cât și pentru cel stâng.
| Un canat | Motor și cutie | Două canaturi |
|---|---|---|
| Set pentru un canat 1 × motor și cutie MC424L, telecomandă, fotocelule cu releu și ELDC  | SFAB2024 + SFABBOX 1 × motor și cutie Fără centrală și accesorii de siguranță  | Set pentru două canaturi 2 × motor și cutie MC424L, telecomandă, fotocelule cu releu și ELDC  |
Verificați configurația exactă a centralei și accesoriile incluse în conținutul setului ales. Două motoare nu măresc limita pentru un singur canat. Motorul este prevăzut cu un cablu de alimentare cu lungimea de 2 m; motorul și cutia asigură împreună opritoarele mecanice, care trebuie montate corect în timpul instalării.
Când să alegeți un motor îngropat
- Nu există spațiu la balama pentru un actuator liniar sau actuator cu braț articulat pentru perete, gard sau o poartă pietonală batantă.
- Doriți un aspect curat al porții, fără braț vizibil. Motorul rămâne în cutia de sub balama.
- Aveți nevoie de o instalare pentru deschidere la 90° sau 180° și este necesar spațiu liber lângă poartă.
Motorul este destinat utilizării rezidențiale. Producătorul indică maximum 60 de cicluri pe oră în condiții nominale; la o deschidere de 180°, valoarea se reduce la jumătate, adică la 30 de cicluri/h. Sarcina reală depinde de canat, vânt, frecare și reglaje; tensiunea de 24 V, de una singură, nu garantează că motorul este potrivit pentru o utilizare oricât de intensă.
La viteza nominală de 1 rotație/min, deschiderea la 90° durează aproximativ 15 secunde. Acesta nu este timpul garantat pentru deschiderea întregii porți: pornirea, încetinirea, sarcina și reglajele centralei îl pot modifica.

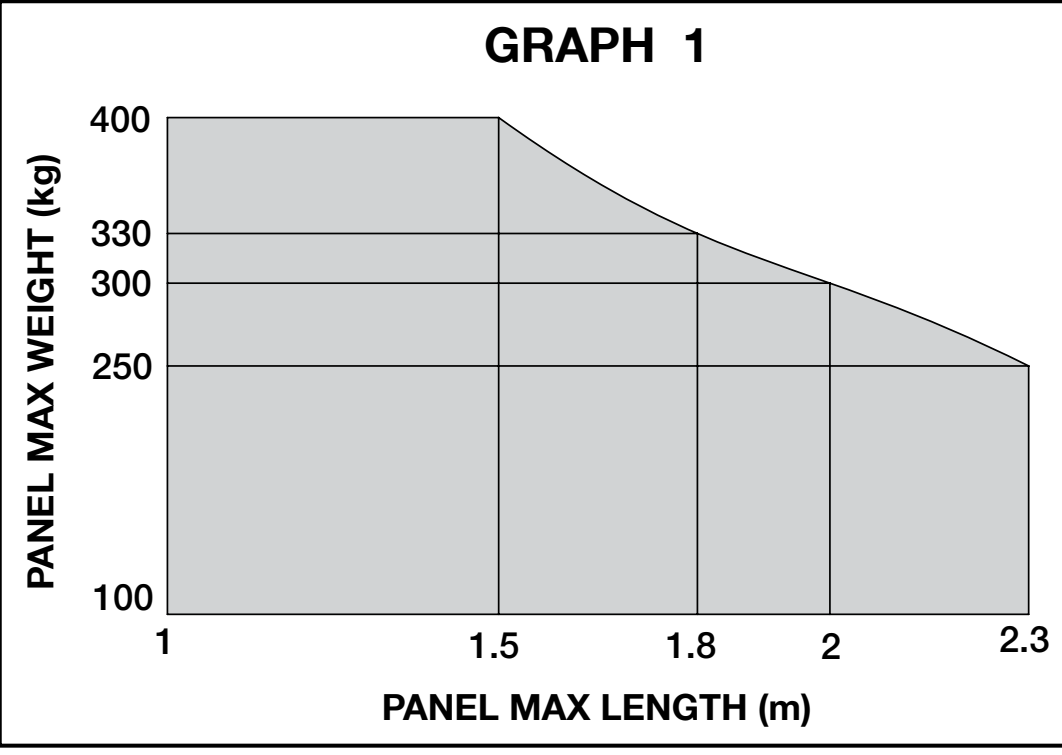

Limitele privind lungimea și greutatea canatului
Valorile de 2,3 m și 400 kg nu se aplică simultan. Evaluați fiecare canat separat. Balamalele trebuie să fie coaxiale, canatul trebuie să se miște lin, fără să se agațe, și nu trebuie să se pună singur în mișcare în nicio poziție.
| Lungimea unui canat | Greutatea la limita graficului |
|---|---|
| Până la 1,5 m | 400 kg |
| 1,8 m | 330 kg |
| 2,0 m | 300 kg |
| 2,3 m | 250 kg |
Valorile reprezintă limitele graficului, nu o marjă de siguranță recomandată. Vântul, umplutura plină și rezistența la mișcare pot reduce greutatea admisă în practică. Alegerea pentru poarta dvs. verificați împreună cu noi în funcție de lungime, greutate, umplutură și numărul de cicluri.
Montarea cutiei de fundație și a motorului
Încredințați montajul și conexiunile electrice unui instalator calificat. Înainte de a începe lucrul, deconectați alimentarea de la rețea, bateria și orice altă sursă. Montajul subteran necesită o drenare eficientă a cutiei, o fundație solidă și acces pentru deblocare și întreținere. IP67 indică protecție la scufundare temporară; cutia nu trebuie să rămână inundată permanent.
Instrucțiunile detaliate pentru pregătirea fundației se găsesc și în articolul nostru Montarea cutiei de fundație a motorului îngropat.

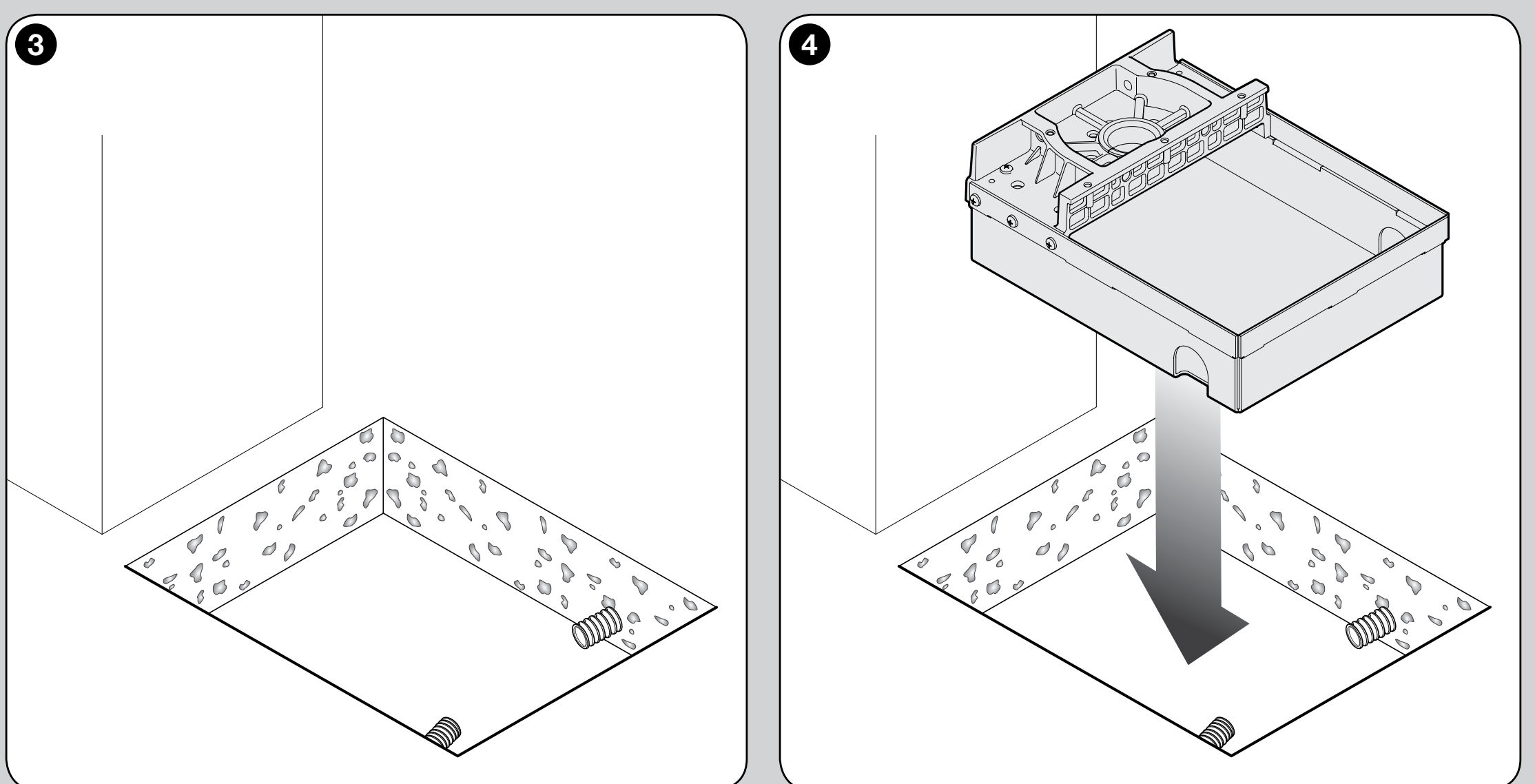

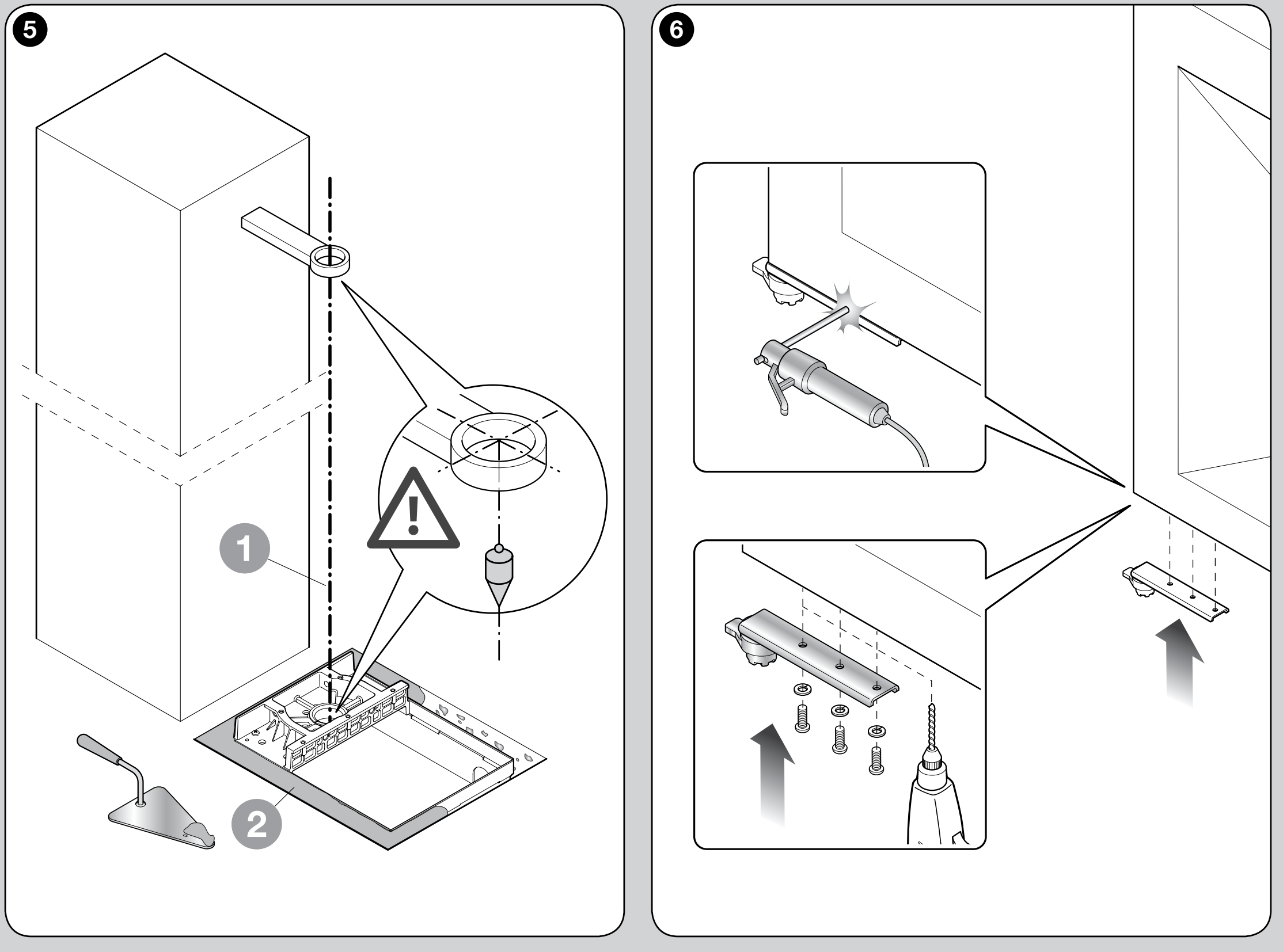

Fundația, evacuarea apei și axa comună a balamalelor
- Verificați capacitatea portantă a porții, balamalele, mișcarea liberă și spațiul necesar pentru deschiderea completă. Sprijiniți și asigurați canatul înainte de demontare.
- Pregătiți săpătura, traseul cablurilor și conducta de evacuare a apei. Aliniați cutia și fixați-o în beton conform desenului, astfel încât capacul să rămână accesibil.
- Axa de rotație a pârghiei din cutie trebuie să coincidă exact cu axa balamalei superioare a canatului. Axele decalate provoacă solicitări și blocări; creșterea forței centralei nu le remediază.
- Fixați pârghia portantă în partea portantă a canatului conform desenului original: trei locașuri filetate M10 cu o adâncime utilă de cel puțin 15 mm sau prin sudură adecvată, executată de un specialist.

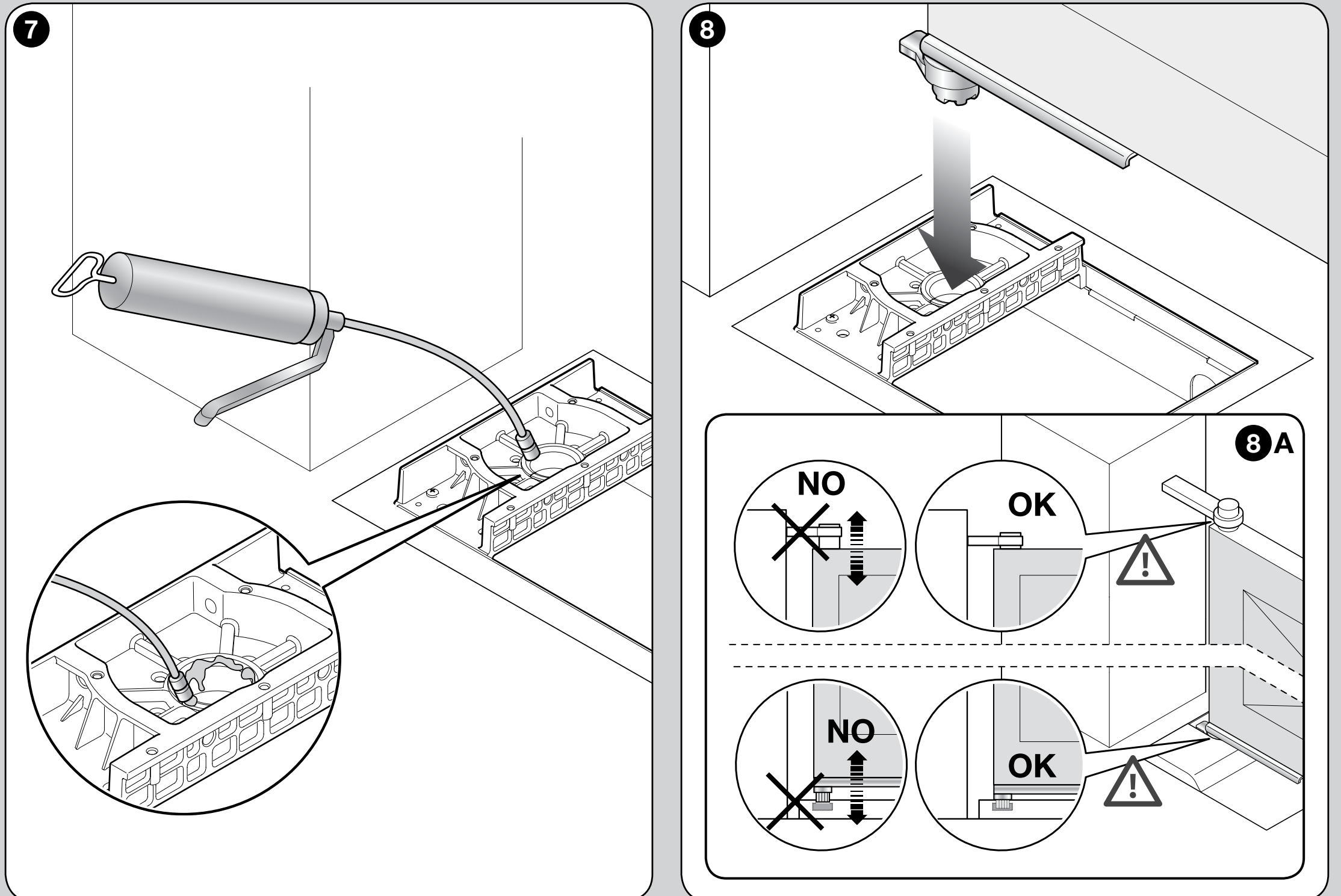

- Ungeți bucșa înainte de a introduce pârghia. Asigurați canatul împotriva ridicării și scoaterii din balamale conform desenului.

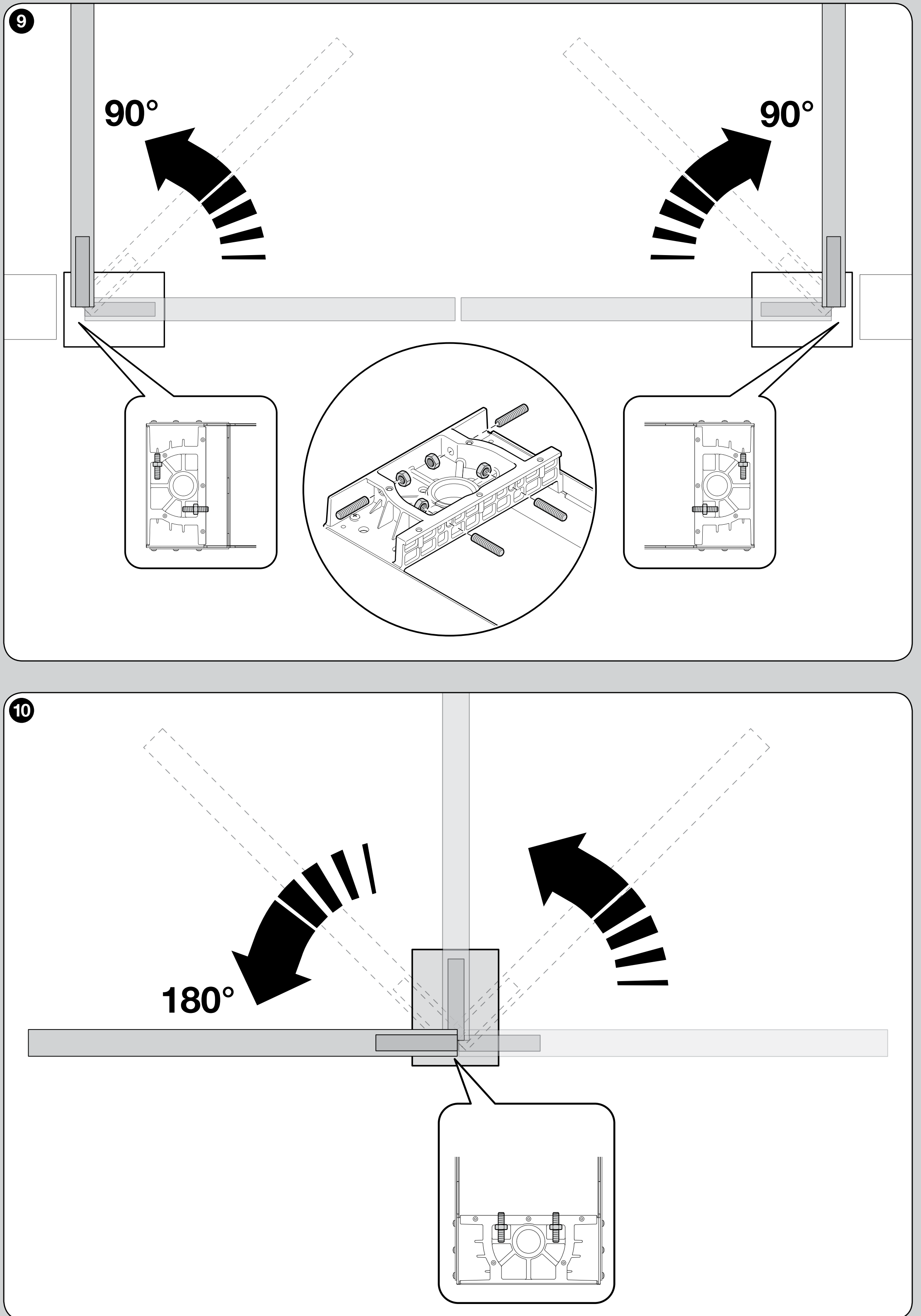

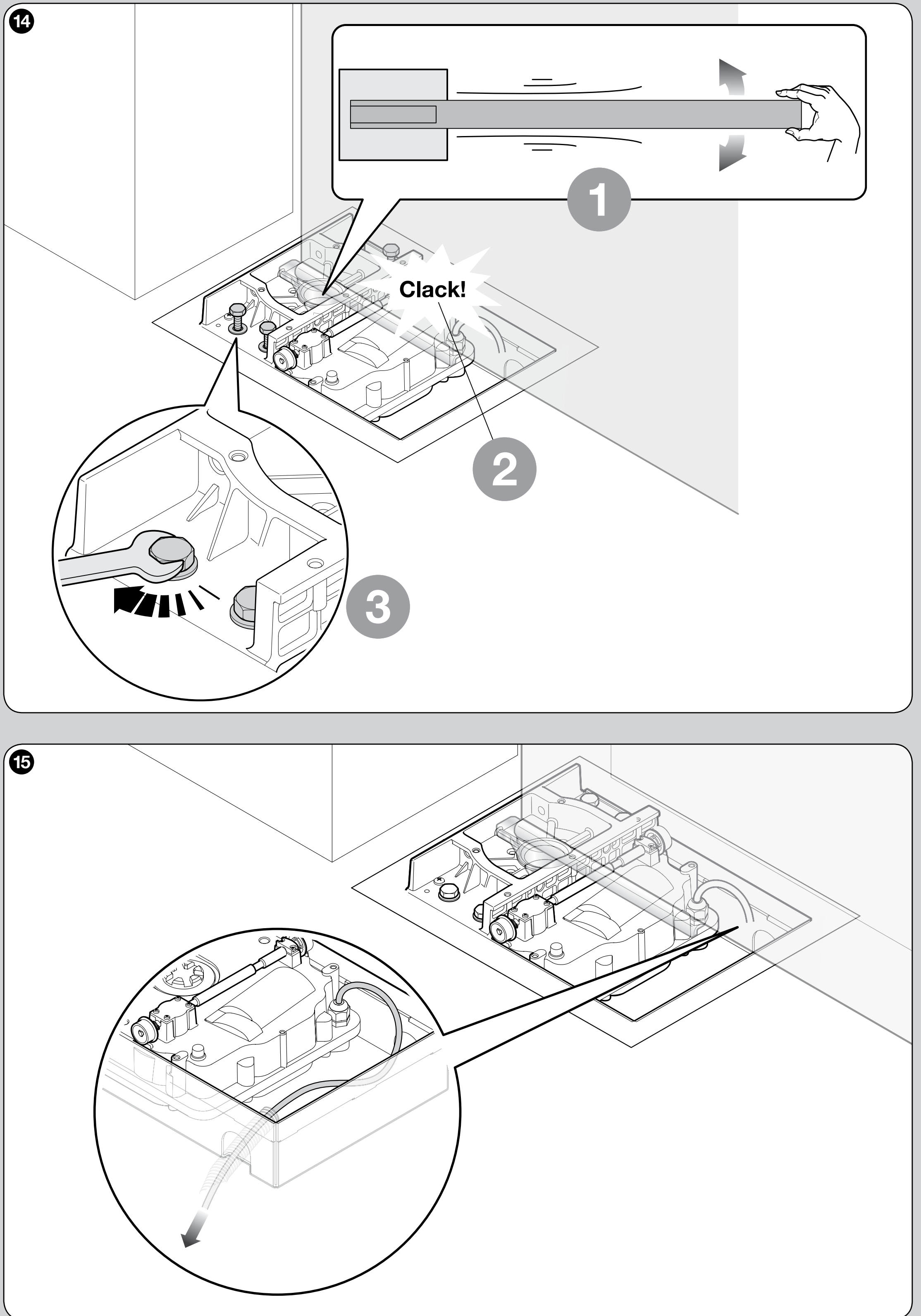

Opritoare mecanice pentru 90° sau 180°
Motorul utilizează opritoare mecanice de capăt de cursă, nu întrerupătoare electrice de capăt de cursă. Montajul permite reglarea aproximativă la 90° ±10° sau 180° ±10° conform uneia dintre cele două configurații din desen. Reglajul integrat nu permite selectarea unui unghi arbitrar între aceste intervale. Pentru configurația respectivă, montați și opritoarele mecanice exterioare necesare; nu vă bazați doar pe timpul de funcționare al motorului.
- Alegeți montarea opritoarelor pentru intervalul corespunzător de 90° sau 180°, conform imaginii.
- Deplasați manual canatul în pozițiile de capăt, reglați șuruburile opritoarelor și strângeți contrapiulițele.

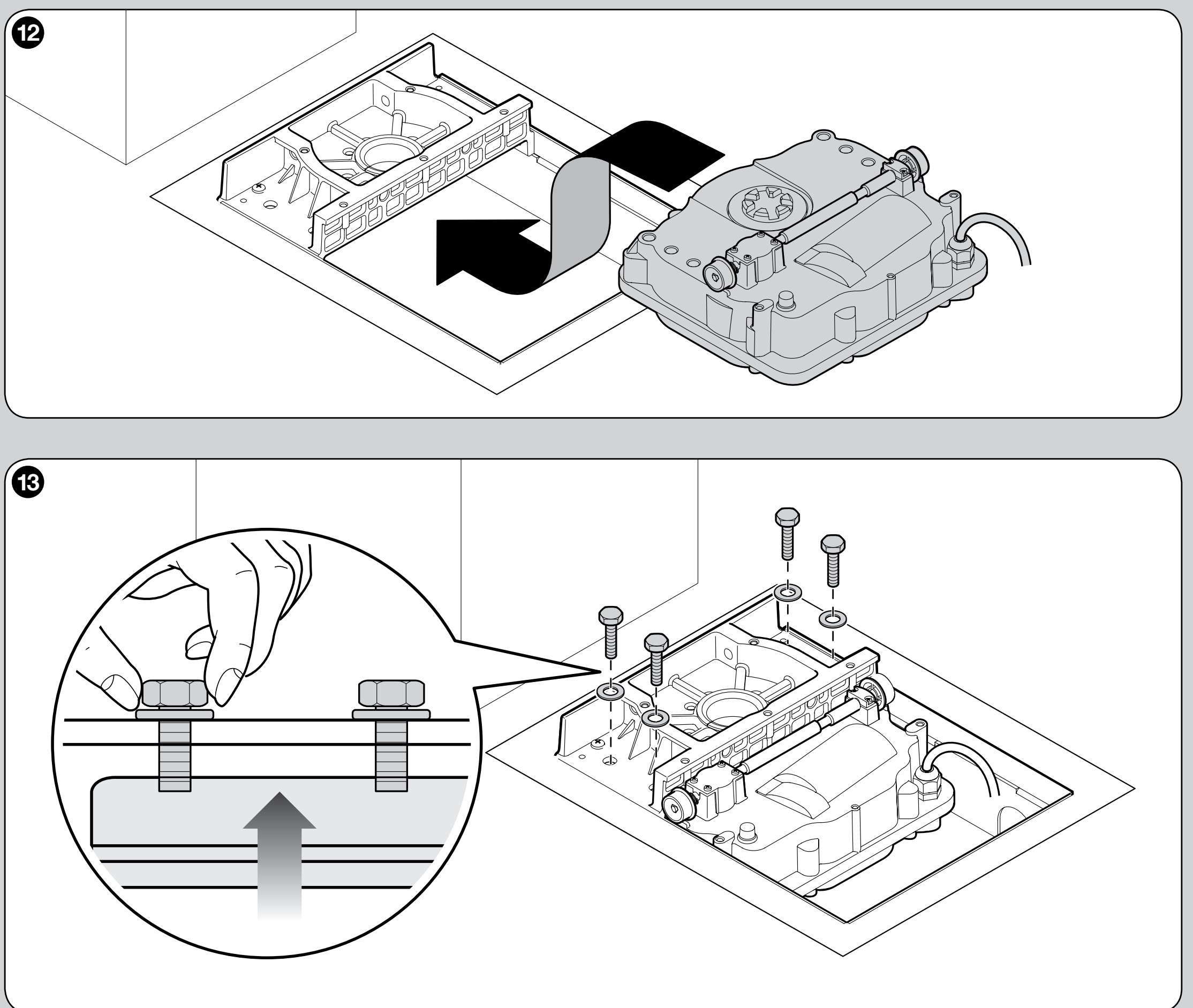

- Introduceți motorul în cutie și aliniați orificiile de fixare. Strângeți mai întâi șuruburile furnizate doar atât cât să ridicați ușor motorul deasupra fundului cutiei.
- Deplasați lent manual canatul pentru a cupla transmisia; abia apoi fixați definitiv motorul. Componentele montate nu trebuie să fie tensionate.

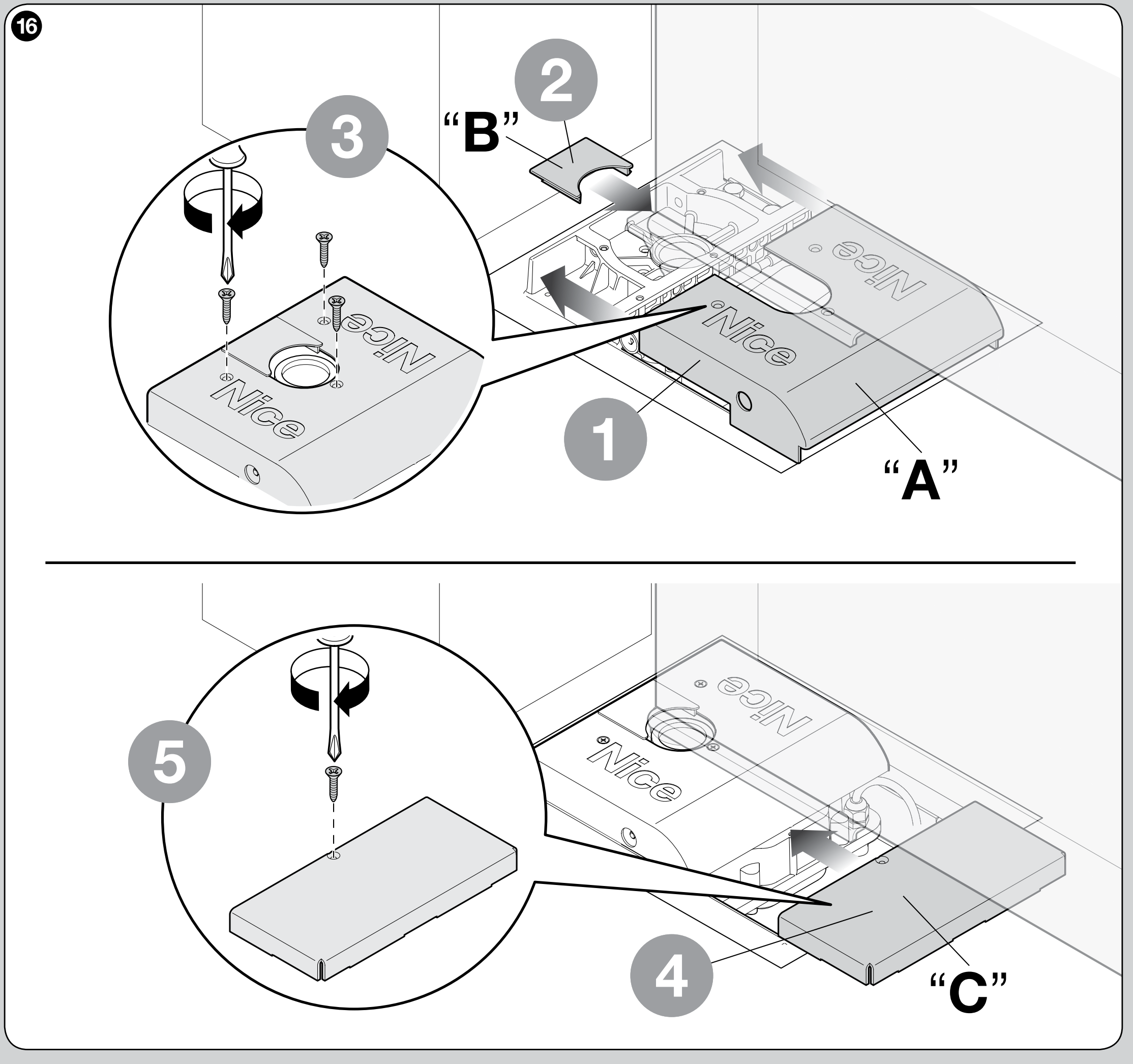

- Treceți cablul prin locul prevăzut, verificați capacele și repetați testul manual pe întreaga cursă.
Cablul motorului și unitatea de comandă
| Conductor SFAB2024 | Funcție |
|---|---|
| Albastru și maro | Cei doi conductori ai motorului de 24 V DC, conectați la ieșirea M1/M2 corespunzătoare a unității centrale. Polaritatea lor se inversează la schimbarea sensului; nu au marcaje permanente + și −. |
| Galben-verde | Conductorul de protecție PE la punctul de protecție prevăzut; nu la minusul alimentării. |
| Encoder | SFAB2024 nu are encoder. Conectați numai conductorii motorului și conductorul de protecție PE, conform tabelului de mai sus. |
Nu îmbinați cablul de alimentare în cutia de fundație. Pentru prelungire, folosiți o doză de conexiuni protejată, în afara cutiei; aceasta trebuie să fie accesibilă și protejată împotriva apei. Respectați secțiunea și lungimea necesare, conform unității centrale. Nu conectați tensiunea de rețea de 230 V la conductorii motorului.
La MC424LR30, folosiți cablu pentru motor 3 × 1,5 mm², maximum 10 m: doi conductori ai motorului și PE. Prelungiți cablul de 2 m furnizat numai printr-o doză de conexiuni adecvată, în afara cutiei; instalatorul trebuie să verifice secțiunea, protecția și lungimea totală.
La MC424LR30, un singur motor se conectează la M2. În cazul a două motoare, la M2 se conectează canatul care se deschide primul, iar la M1 canatul care se închide primul. Adaptați conexiunile în funcție de suprapunerea canaturilor și confirmați-le în timpul procedurii de învățare; consultați manualul pentru celelalte plăci.
Bornele pentru accesorii MC424LR30 / MCA2R30
Numerele de mai jos se aplică plăcii MCA2R30 cu bornele 1–13. Înainte de conectare, verificați marcajul plăcii și al blocului de borne. Efectuați conexiunile electrice fără alimentare. Contactele fără potențial se conectează între intrarea corespunzătoare și borna COMMON prevăzută; nu trebuie aplicată tensiune externă la intrare.
| Bornă | Funcție și polaritate |
|---|---|
| 1 / 2 – FLASH | 1 = −, 2 = +; 24 V DC, maximum 25 W. Pentru NICE ELDC folosiți o pereche separată pentru alimentare; antena se conectează la bornele de antenă ale receptorului. |
| 3 / 4 – OGI | 3 = −, 4 = +; indicator luminos pentru poartă deschisă, 24 V DC, maximum 5 W. Dacă este configurată pentru încuietoare electrică, ieșirea este de 12 V AC / 15 VA, fără polaritate permanentă +/−; funcțiile nu se combină. |
| 5 – OUT STB | +; alimentare comutată de 24 V DC, maximum 100 mA, în funcție de modul Stand-by sau Phototest. |
| 6 – 0 V | −; minus comun al alimentării auxiliare. |
| 7 – 24 V | +; accesorii de 24 V DC (16–33 V), maximum 200 mA. În modul Stand-by, tensiunea de alimentare scade la 21 V DC ±10 %, cu o putere disponibilă de 2 W. Consumul total nu trebuie să depășească limita corespunzătoare. |
| 8 – COMMON | Bornă comună pentru intrările de contact, +24 V când Stand-by este dezactivat. Nu este minusul alimentării. |
| 9 – ALT/STOP | Intrare de siguranță în funcție de configurare; contact NC sau muchie sensibilă de 8,2 kΩ. Conectarea și procedura de învățare trebuie să corespundă modului selectat. |
| 10 – PHOTO / 11 – PHOTO1 | Contacte NC ale releelor fotocelulelor. Reacțiile celor două intrări diferă; nu le conectați împreună ca substitut pentru protecție. |
| 12 – SbS | Contact NO fără potențial pentru comanda pas cu pas; adecvat pentru un selector cu cheie sau un releu al modulului de comandă. |
| 13 – AUX | Intrare configurabilă. Pentru PHOTO2 este vorba despre un contact NC de siguranță; pentru comenzile de operare, urmați funcția selectată. |

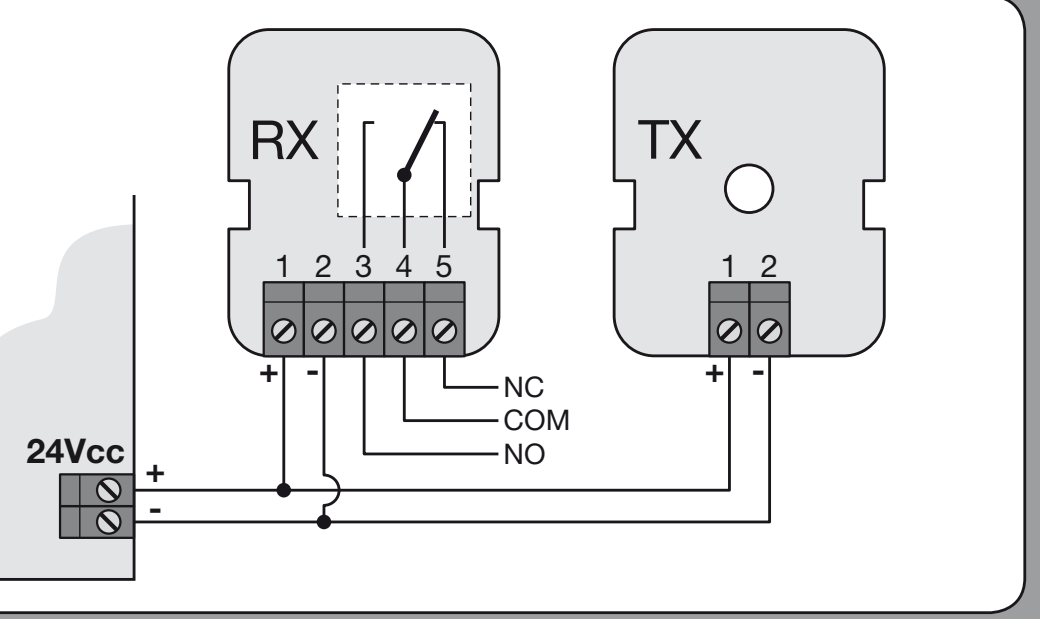

Fotocelule cu releu EPM: alimentare normală și Phototest
Pentru NICE EPM atât emițătorul TX, cât și receptorul RX au borna 1 = + și borna 2 = −. La RX, 4 = COM și 5 = NC; borna 3 este NO și nu se folosește pentru intrarea de siguranță PHOTO. Bornele releului 4–5 sunt contacte fără potențial și nu au polaritate proprie +/−.
| Mod MCA2R30 | Conectarea EPM la PHOTO |
|---|---|

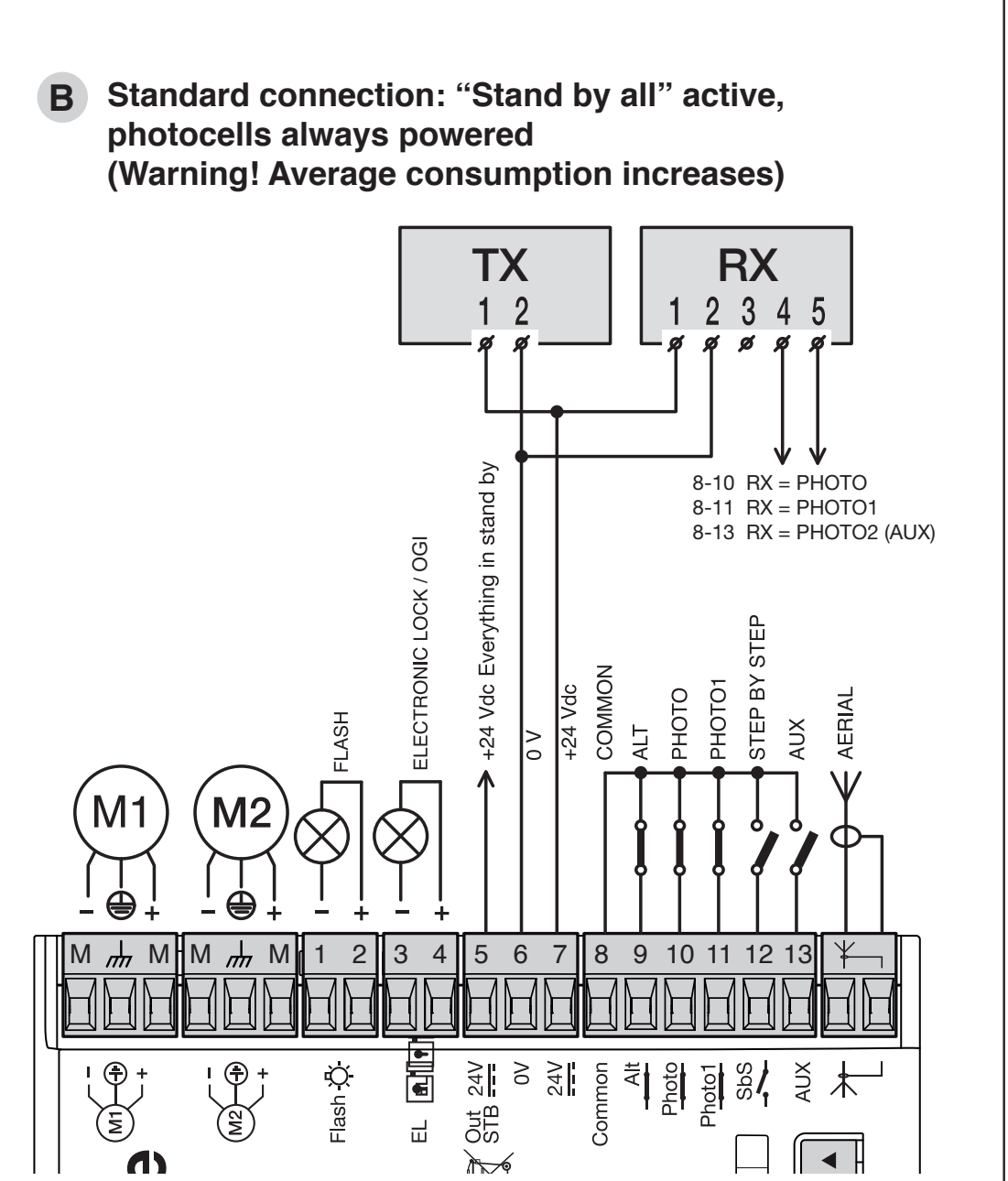

| Alimentarea permanentă a fotocelulelor – schema B | TX1 și RX1 → 7 (+); TX2 și RX2 → 6 (−); RX4 COM → 8 COMMON; RX5 NC → 10 PHOTO. |

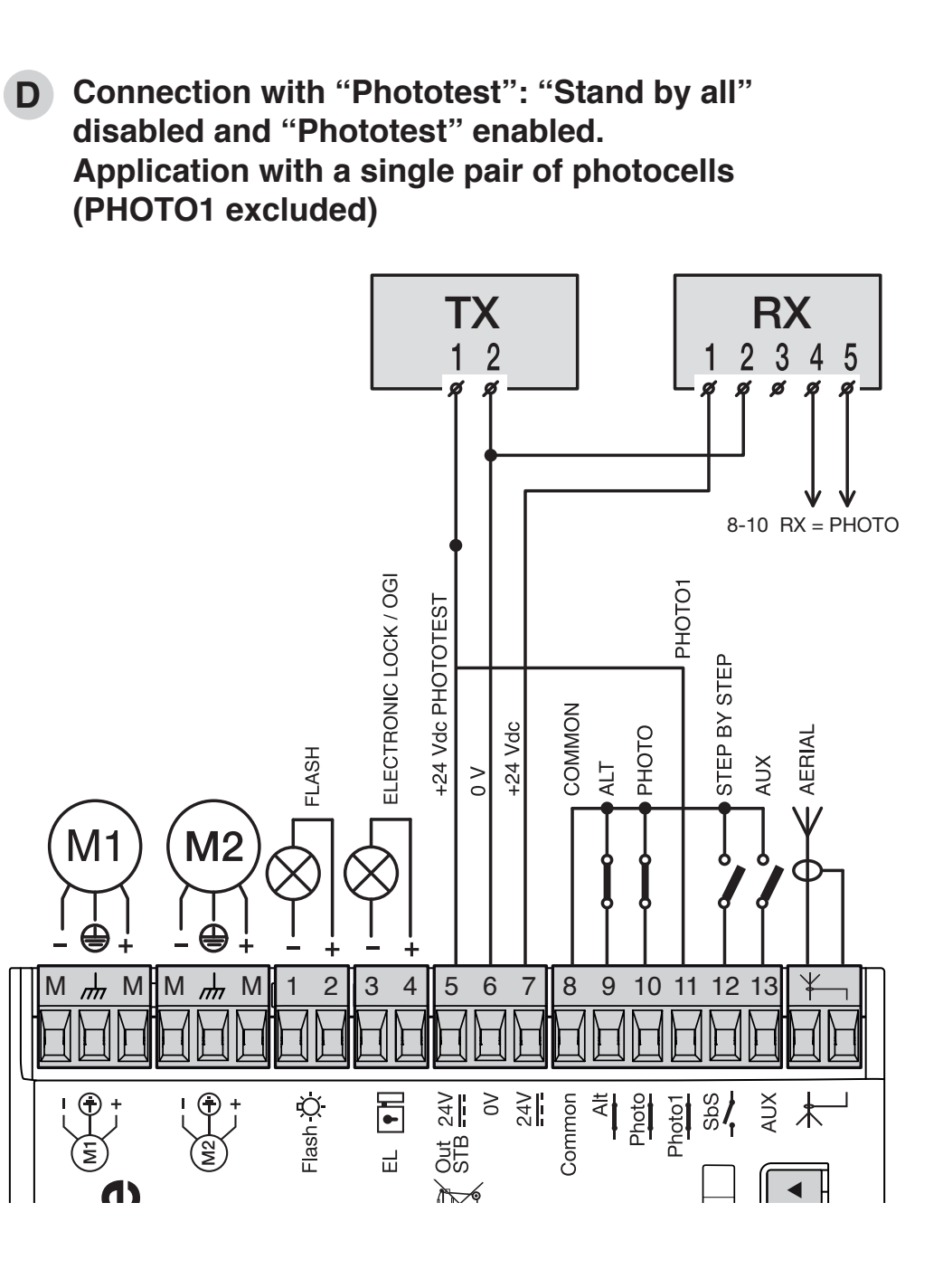

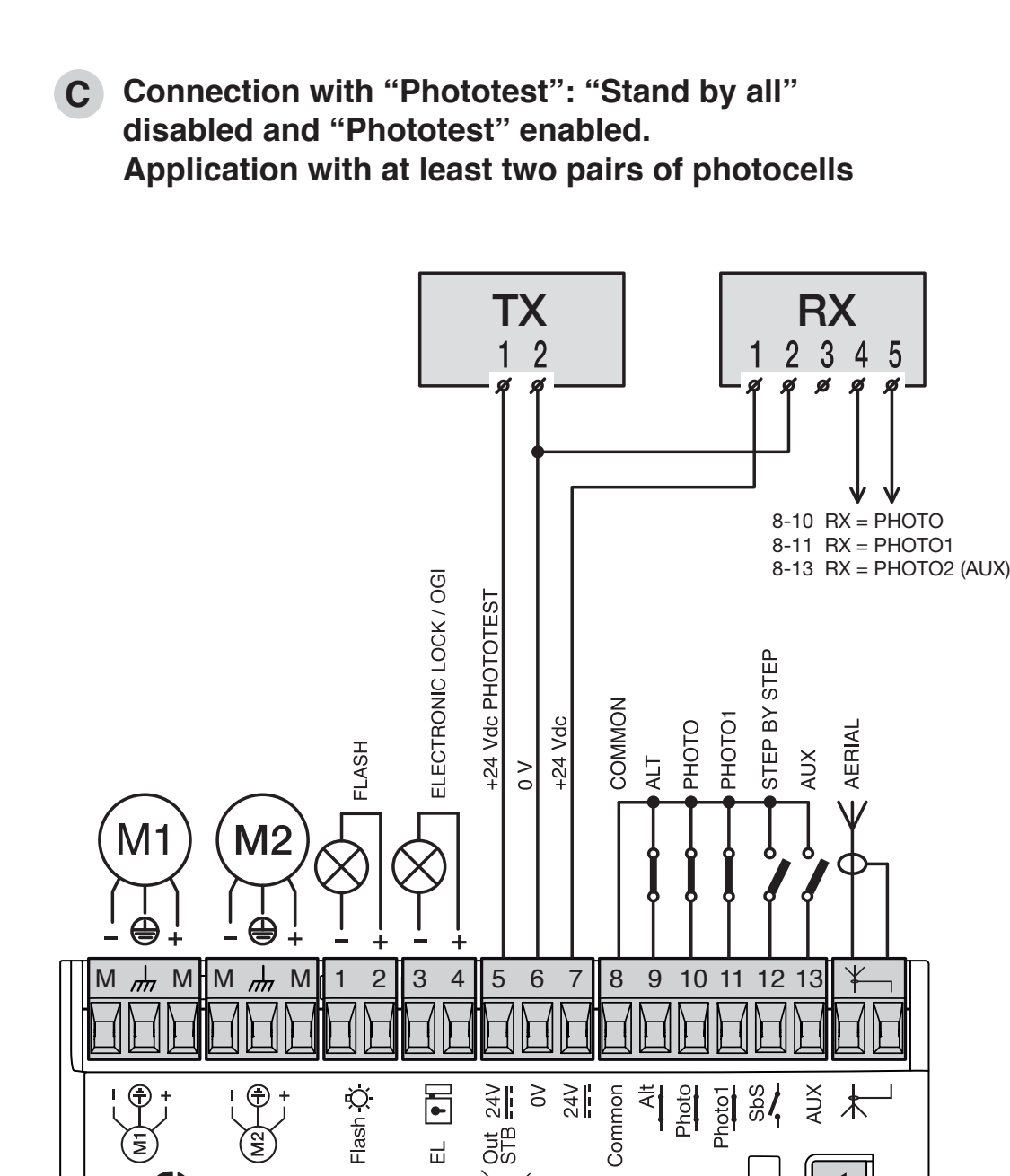

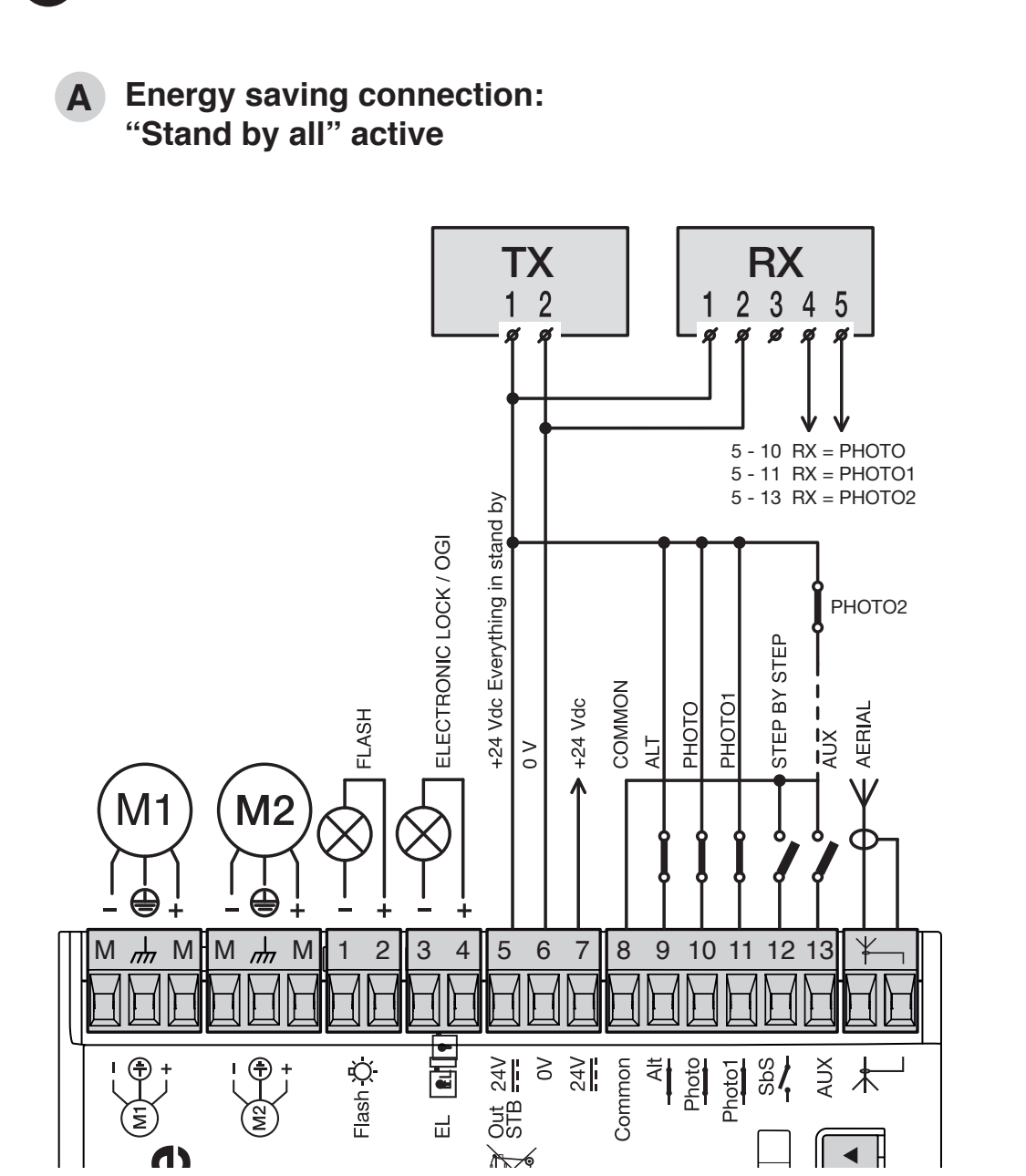

| Phototest – perechea pentru PHOTO, schema C sau D | TX1 → 5 OUT STB (+); TX2 → 6 (−). RX1 → 7 (+), RX2 → 6 (−), RX4 → 8 COMMON, RX5 → 10 PHOTO. După configurare, repetați procedura de învățare și testul. |
| Stand-by cu alimentare comutată – schema A | TX1, RX1 și RX4 COM → 5 OUT STB (+); TX2 și RX2 → 6 (−); RX5 NC → 10 PHOTO. Respectați limita de 100 mA pentru OUT STB. |
PHOTO (10) inversează sensul de deplasare la închidere; nu influențează mișcarea în timpul deschiderii. PHOTO1 (11) oprește mișcarea în ambele sensuri. PHOTO2 pe AUX (13), dacă este configurată astfel, inversează deschiderea și nu influențează închiderea. Amplasarea și alegerea dispozitivelor de protecție trebuie să corespundă riscurilor specifice porții respective.
Stand-by și Phototest sunt moduri alternative. Pentru o singură pereche de fotocelule la PHOTO și modul Phototest, folosiți schema D: intrarea PHOTO1 (11), neutilizată, se conectează la OUT STB (5). În mod similar, AUX (13), neutilizată, se conectează la borna 5 numai dacă este configurată ca PHOTO2. Această conectare nu trebuie să ocolească niciun dispozitiv de siguranță instalat. Pentru mai multe perechi, folosiți schema C. Nu confundați COMMON (8) cu ieșirea comutată OUT STB (5).
Prima pornire și învățarea cursei
Înainte de pornire, motoarele trebuie să fie fixate ferm, blocate, conectate corect, cu opritoarele și intrările de siguranță configurate. La MC424LR30, selectați pe comutator tipul XME2024, corespunzător modelului SFAB2024, conform rândului original din imagine.
- După pornire, verificați LED-urile de alimentare și ale intrărilor de siguranță. Remediați orice semnalizare incorectă înainte de învățare.
- Deblocați manual canaturile, poziționați-le aproximativ la jumătatea cursei și blocați-le; în cazul a două canaturi, verificați ordinea acestora.
- La MC424LR30, țineți apăsate STOP/SET + CLOSE mai mult de 3 secunde conform procedurii de învățare a cursei. La început se verifică direcția, apoi urmează secvența de închidere, deschidere și închidere completă a canaturilor.
- Dacă mișcarea are loc în direcția greșită sau canaturile se suprapun incorect, opriți imediat procesul de învățare. După deconectarea tuturor surselor de alimentare, corectați cablajul și repetați întreaga procedură.
- După finalizarea cu succes a învățării, testați întregul ciclu, încetinirea, STOP, fotocelulele și celelalte dispozitive de protecție. Repetați testul după modificarea cablajului sau a setărilor relevante.
Programarea unității de comandă
Motorul nu are butoane proprii de reglare. Închiderea automată, pauza, viteza, forța, întârzierea canaturilor, Stand-by și funcția AUX/OGI se configurează pe unitatea de comandă corespunzătoare. Pentru MC424LR30 sunt disponibile două niveluri cu câte opt LED-uri; procedurile pentru alte generații nu se aplică automat.
| Operațiune MC424LR30 | Unde găsiți procedura |
|---|---|
| Butoane, accesare și salvare | Butoane de comandă și programare |
| Funcții ON/OFF | Nivelul I – funcții și stări implicite |
| Parametri și intervale | Nivelul II – valorile fiecărui LED |
| Ștergere sau resetare | Procedura de resetare a plăcii respective; ștergerea memoriei radio este o operațiune separată. |
Nu reglați forța în loc să remediați cauza blocării porții. Orice modificare care afectează mișcarea sau intrările de siguranță necesită repetarea testelor funcționale și de siguranță.
Selectarea și asocierea telecomenzilor
Înainte de a cumpăra o telecomandă, verificați tipul și codificarea receptorului din unitatea de comandă. Pentru o versiune compatibilă cu modelul actual, o alegere uzuală este NICE MYGO4. Procedura de memorare a butoanelor și de ștergere a memoriei se găsește în comanda radio MC424LR30. Învățarea emițătorului nu înlocuiește învățarea motoarelor. Nu alegeți telecomenzi mai vechi FLO/FLOR sau telecomenzi pentru alte interfețe radio doar pe baza frecvenței de 433,92 MHz.
Baterie de rezervă și alimentare solară
În lipsa unei surse de rezervă, utilizați deblocarea manuală cu cheie. Pentru modelul actual MC424LR30, alegeți NICE PSS124 cu conectorul corespunzător. Modelul mai vechi NICE PS124 necesită adaptorul NICE CABLA11 și Stand-by dezactivat. Pentru o altă unitate de comandă, verificați conectorul și cerințele sursei de alimentare; bateria nu se conectează direct la motor.
NICE SOLEMYO SYKCE30 este o alternativă după evaluarea consumului zilnic și a condițiilor de însorire. Pentru alimentarea solară, activați Stand-by și conectați accesoriile conform modului lor de funcționare. Nu conectați simultan alimentarea de la rețea și SOLEMYO. Configurarea diferă de utilizarea PS124 prin CABLA11.

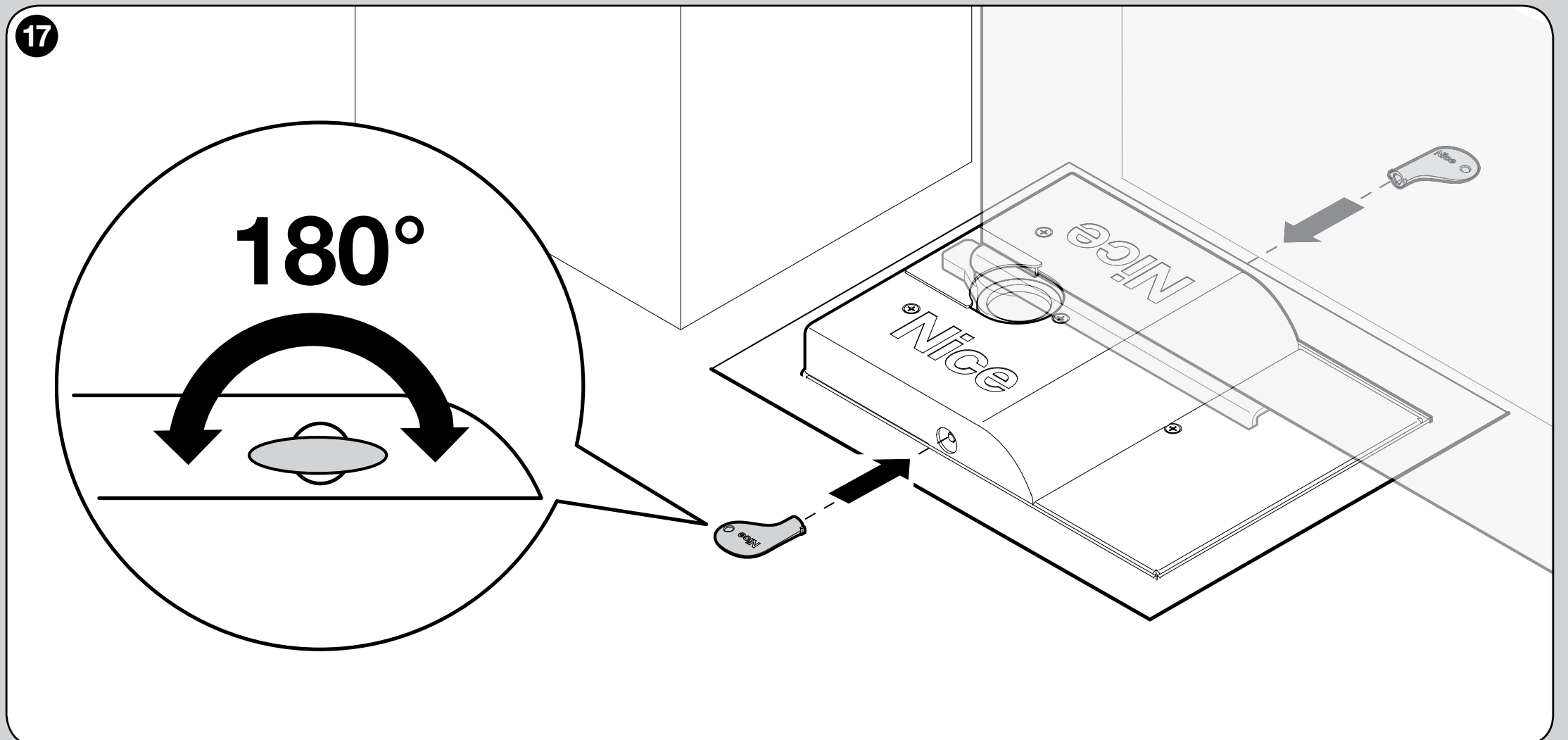

Deblocare manuală în caz de pană de curent
- Opriți poarta și țineți canatul pentru a împiedica mișcarea necontrolată. Deblocați numai când canatul este oprit.
- Introduceți cheia triunghiulară într-unul dintre orificiile laterale de deblocare și rotiți-o cu 180° în oricare direcție. Canatul poate fi deschis sau închis manual.
- Pentru a bloca din nou, rotiți cheia cu 180°. Mecanismul se cuplează la prima mișcare comandată; în timpul testului, mențineți liberă zona porții.
- În cazul unei porți cu două canaturi, repetați procedura la celălalt motor. După revenirea alimentării, verificați mișcarea automată și dispozitivele de protecție.
Ce trebuie verificat în caz de defecțiune
| Simptom | Procedură |
|---|---|
| Motorul nu funcționează | Alimentarea și intrările de siguranță ale unității de comandă, blocarea motorului, ieșirea M1/M2 și cablul. Nu testați conectând direct la 230 V. |
| Canatul se blochează | Mișcarea manuală, alinierea balamalei și a brațului, fixarea canatului, cuplarea corectă a transmisiei și opritoarele. Nu încercați să rezolvați problema mărind forța. |
| Direcție sau ordine incorectă | Opriți mișcarea, deconectați sursele de alimentare, verificați firele motorului și M1/M2; apoi repetați învățarea. |
| Învățarea sau Phototest eșuează | Semnalizarea STOP/PHOTO/PHOTO1, polaritatea TX/RX și diferența dintre COMMON și OUT STB. Cablajul trebuie să corespundă setărilor Stand-by și Phototest. |
| Butonul funcționează, telecomanda nu | Bateria emițătorului, codificarea acceptată și memoria radio, conform procedurii de asociere. |
| Apă în cutie | Drenajul, înfundarea evacuării și etanșeitatea îmbinărilor din afara cutiei. Opriți alimentarea și asigurați repararea; IP67 nu înlocuiește funcționarea corectă a evacuării. |
Testarea de siguranță și întreținerea
Înainte de predare, testați deblocarea manuală, deschiderea și închiderea completă, opritoarele, ordinea canaturilor și toate dispozitivele de protecție. Instalatorul trebuie să verifice forțele sigure și dispozitivele de protecție necesare pentru ansamblul complet; cuplul maxim al motorului nu este o forță de contact sigură pentru oameni. Copiii nu trebuie să se joace cu comenzile sau în apropierea porții în mișcare.
Asigurați verificarea cel puțin la fiecare 6 luni. După deconectarea tuturor surselor de alimentare, curățați cutia și evacuarea și verificați coroziunea, strângerea șuruburilor și a opritoarelor, carcasa, balamalele, cablul și protecția împotriva ridicării. Refaceți lubrifierea necesară conform procedurii de montaj. După întreținere, repetați testele de mișcare și de siguranță. Piesele deteriorate și instalația electrică trebuie reparate de un specialist.

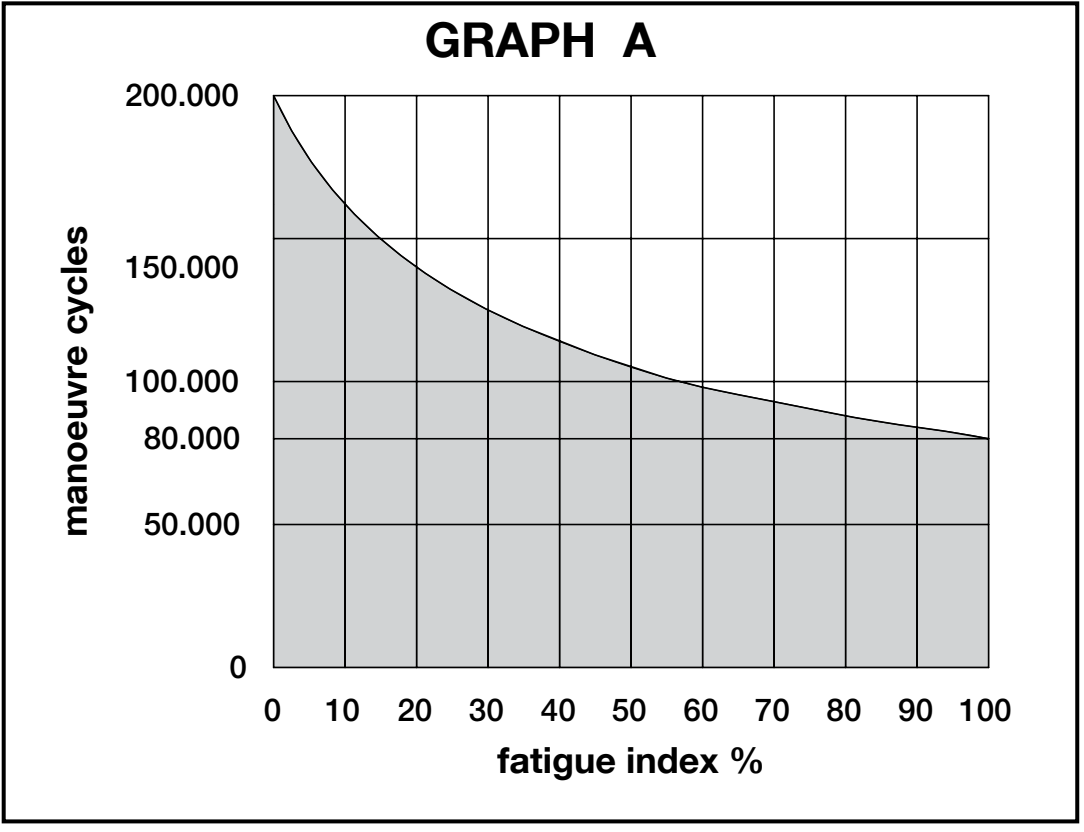

Durată de viață estimativă pentru un canat de 1,51–2,3 m
Pentru canaturi cu lungimea de 1,51–2,3 m, puteți utiliza următorii indici. Durata de viață estimativă depinde de greutatea, lungimea, mediul și umplutura canatului. Suma indicilor se citește pe axa orizontală a graficului original; axa verticală indică numărul de cicluri. Este o estimare valabilă în cazul întreținerii regulate, nu o garanție și nici o perioadă exprimată în ani. Pentru o configurație aflată la limită, consultați mai întâi graficul de aplicabilitate.
| Greutatea foii | 1,51–1,8 m | 1,81–2,0 m | 2,01–2,3 m |
|---|---|---|---|
| Până la 100 kg | 10 % | 20 % | 30 % |
| 101–250 kg | 20 % | 30 % | 40 % |
| 251–300 kg | 30 % | 40 % | 50 % |
| 301–330 kg | 40 % | 50 % | — |
| 331–400 kg | 50 % | — | — |
Adăugați la indicele de bază 15 % la temperaturi peste 40 °C sau sub 0 °C ori la umiditate de peste 80 %; încă 15 % pentru umplutura plină și 15 % la montarea într-un mediu cu vânt. Fiecare factor relevant se ia în calcul separat. Cratima din tabel nu înseamnă sarcină zero; verificați aplicabilitatea în funcție de graficul limitelor.
Umplutura plină, vântul, umiditatea ridicată și condițiile de temperatură reduc durata de viață. Prin urmare, la proiectarea regimului de funcționare, luați în considerare și mediul, precum și rezistența reală la deplasare, nu doar greutatea maximă.
Parametri tehnici SFAB2024
| Parametru | Valoare |
|---|---|
| Configurație | Motor subteran ireversibil, fără encoder, cu carcasă metalică etanșată |
| Alimentarea motorului | 24 V DC de la unitatea de comandă MC424L |
| Limite individuale pentru foaie | 2,3 m / 400 kg; combinație conform graficului de utilizare |
| Curent / putere maximă | 5 A / 120 W |
| Cuplu maxim | 250 Nm |
| Viteză fără sarcină | 1,25 rotații/min |
| Regim de funcționare | Rezidențial; maximum 60 de cicluri/oră în condiții nominale, iar la 180° valoarea se înjumătățește. |
| Reglarea mecanică a unghiului | 90° ±10° sau 180° ±10°, în funcție de montarea opritoarelor |
| Grad de protecție | IP67 – scufundare temporară; este necesară evacuarea apei din cutie |
| Temperatura de funcționare | −20 până la +50 °C |
| Dimensiunile motorului propriu-zis | 235 × 206 × 96,5 mm |
| Greutatea motorului propriu-zis | 6 kg |
| Cablu de alimentare | 2 m |
| Cutie de fundație | SFABBOX, separat sau în combinație/set |

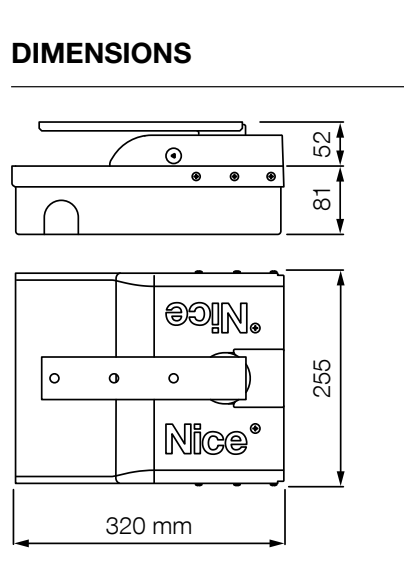

Dimensiunile și greutatea motorului diferă de cele ale cutiei complete cu pârghie. Desenul cutiei de mai jos prezintă dimensiunile în plan de 320 × 255 mm și dimensiunile pe înălțime ale montajului; toate dimensiunile din desen sunt în milimetri. La realizarea fundației, luați în calcul și evacuarea apei, precum și tubul de protecție pentru cabluri.
Vizualizare la 360° a automatizării
Automatizarea SFAB2024 a fost denumită anterior și X-FAB XFAB2024 și X-METRO XME2024. La conectare, verificați întotdeauna modelul real al motorului și placa unității de comandă.
