Set de acționare pentru ușă de garaj de până la 11,4/12,6 m² NICE SPIDER800
| Disponibilitatea produsului: | până la 7 zile | Expediem în mod standard produsele în termen de 7 zile. |
|---|
până la 7 zile
1.362,66 RON cu TVA
| Greutate |
|---|
| 10 kg |
Descrierea produsului Set de acționare pentru ușă de garaj de până la 11,4/12,6 m² NICE SPIDER800
- porți de garaj secționale cu înălțimea de până la 2,6 m și suprafața de 11,4 m²,
- porți de garaj basculante cu proeminență cu înălțimea de până la 3 m și suprafața de 12,6 m²

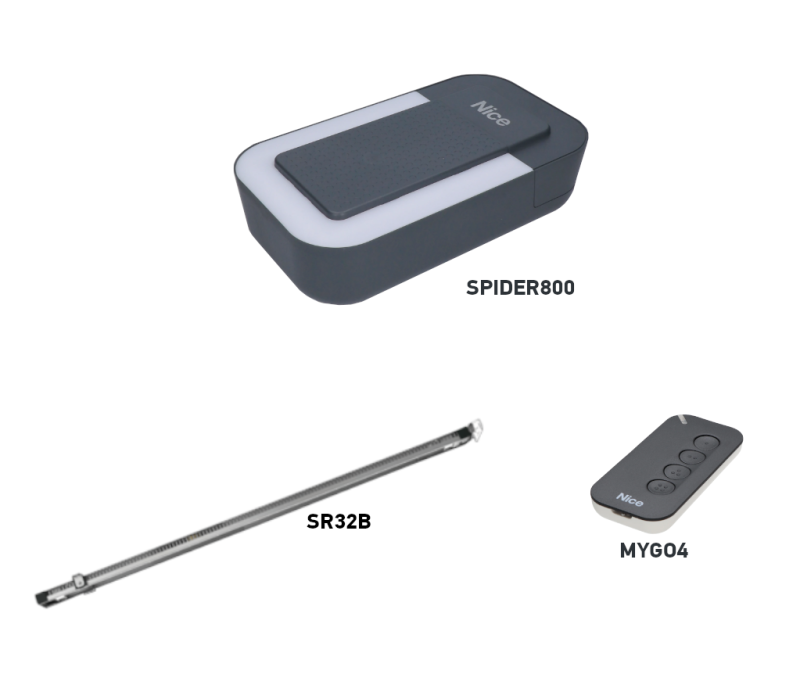

| Kitul conține: | NICE-SPIDER800 | |||
|---|---|---|---|---|
 |

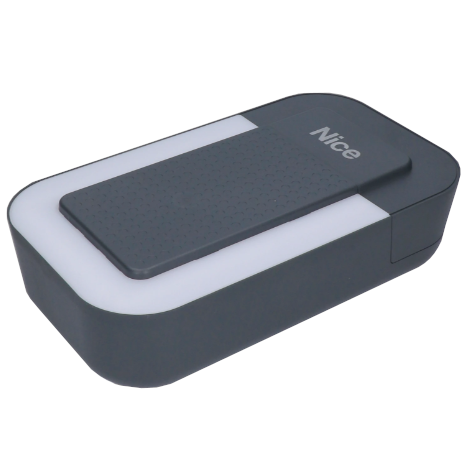

1 × | Automatizare NICE SPIDER800 | ||
|
Automatizarea electromecanică NICE SPIDER800 pentru porți de garaj secționale cu suprafața de până la 11,4 m², sau porți de garaj basculante cu proeminență, cu suprafața de până la 12,6 m². Motorul este livrat cu o unitate de comandă și un receptor încorporate. |
||||
 |
1 × | Telecomandă NICE MYGO4 | NICE-MYGO4 | |
|
Telecomandă cu patru butoane pentru acționarea de la distanță a automatizării porții. Poți controla cu aceasta patru dispozitive sau poți trimite unui singur dispozitiv patru tipuri de comenzi. |
Detalii  |
|||
 |

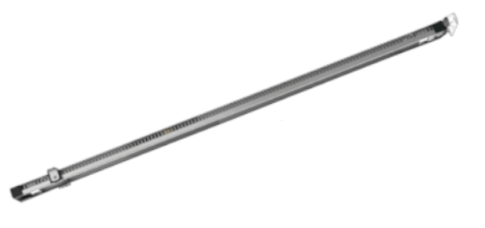

1 × | Șină cu curea SR32B, 3,2 m | NICE-SR32B | |
Șină cu curea premontată SR32B cu lungimea de 3,2 m. Pentru o poartă secțională, în general până la 2,6 m; limita pentru o poartă basculantă diferă în funcție de construcție, consultați tabelul de compatibilitate. Consultați tabelul de compatibilitate. | Detalii |
|||
 |
1 × | Manual de instalare NICE SPIDER800 | ||
|
Manual de instalare pentru o instalare corectă, cu scheme ilustrative de cablare și instrucțiuni pentru programarea și asocierea telecomenzilor. |
Descărcare |
|||
| 1 × | Accesorii pentru montaj | |||
|
Șuruburi pentru fixarea automatizării pe șină, console de montaj, cablu de deblocare etc. |
||||

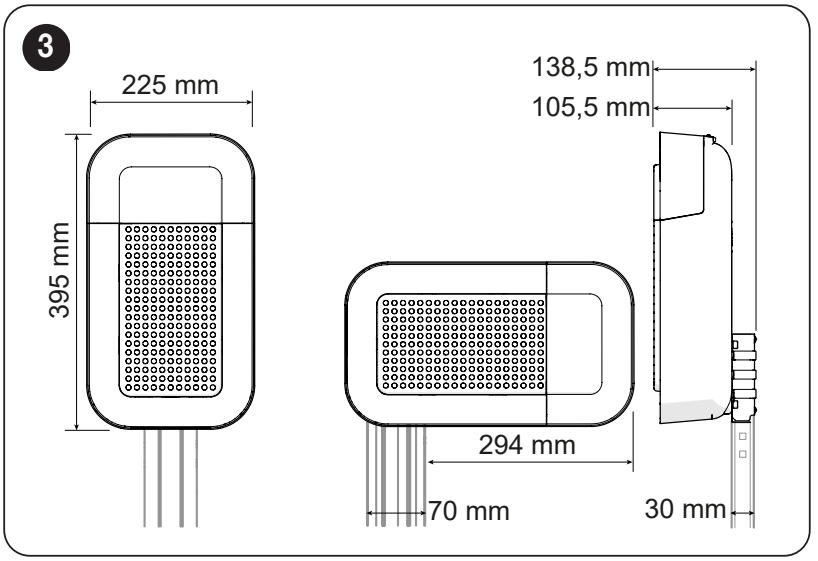

NICE SPIDER800 este un kit de acționare pentru ușă de garaj, cu șină SR32B de 3,2 m și o telecomandă MYGO4. Are o unitate de comandă MCU1 încorporată și un receptor radio. Alimentarea ansamblului este 230 V AC.
Șina cu curea, ranforsată cu cabluri de oțel, asigură o funcționare silențioasă. Sistemul învață pozițiile de capăt, forța și decelerarea; detectează obstacolele. În cazul unei pene de curent, ușa se deblochează cu ajutorul șnurului și se acționează manual.
| Navigare rapidă | |
|---|---|
| Accesorii | Dotări și kituri |
| Selecție și limite | Montarea șinei |
| Borne și polaritate | Fotocelule |
| Prima pornire | Setări |
| Telecomenzi | Resetare |
| Diagnosticare | Deblocare |
| Întreținere | Parametri |
| Manual PDF |
Accesorii și sistem de comandă
Alegeți elementele de siguranță în funcție de riscurile reale asociate ușii de garaj. Detectarea obstacolelor de către motor nu înlocuiește fotocelulele, muchia de siguranță sau măsurarea forțelor la predarea instalației.
| Ce | De ce | Tip / conexiune |
|---|---|---|
| Sistem de comandă | Setarea, operarea și întreținerea motorului; placa este încorporată. | MCU1 Borne și schemă. |
| Șină | Motorul deplasează căruciorul cu braț și necesită o șină potrivită pentru curea. | SR32B – inclusă în acest kit. Montaj. |
| Ușă mai înaltă | Alegeți prelungirea șinei în funcție de tipul, înălțimea și suprafața ușii, precum și de rezistența acesteia la deplasare. | SR08B; limite. |
| Ușă basculantă | Pentru ușile basculante cu contragreutate este necesară o geometrie adecvată a brațului. | SPA5; în cazul unei uși basculante cu arcuri, utilizarea SPA5 depinde de tipul de montaj. |
| Fotocelule | Detectarea obstacolelor în zona protejată. Alegeți interfața electrică potrivită. | EPMB – cu două fire, BlueBUS. Conectare. |
| Lampă de semnalizare | Semnalizare vizibilă a mișcării ușii, cu posibilitatea conectării unei antene externe. | ELDC; ieșire FLASH și antenă. |
| Telecomandă | Receptorul este încorporat. Telecomanda trebuie memorată în receptor. | MYGO4 – una este inclusă în kit. Asociere. |
| Alimentare de rezervă | Posibilitatea de a acționa ușa în cazul unei pene de curent, după instalarea unei baterii. | PS124; montaj și deconectare. |
| Setări de service | Diagnosticare și setări avansate prin BusT4. | Oview + IBT4N. |
Dotările kitului SPIDER800
Această pagină prezintă kitul SPIDER800 cu șina SR32B și o telecomandă MYGO4. Conținutul pachetului este indicat în tabelul kitului de mai sus. Fotocelulele, lampa de semnalizare, bateria de rezervă și brațul SPA5 se comandă în funcție de necesități; nu sunt incluse automat în fiecare kit.
| Kit cu șină |
|---|
NICE SPIDER800 800 N; SR32B + 1 × MYGO4. Ușă secțională de până la 11,4 m². |
Pentru ce tip de ușă de garaj este potrivit motorul
Cu șina de bază SR32B dimensiunile orientative depind de tipul ușii de garaj. Dimensiunile din tabel sunt lățime × înălțime. Compatibilitatea depinde și de echilibrarea ușii, frecare și spațiul disponibil pentru montaj.
| Tipul ușii | Dimensiune orientativă | Condiție |
|---|---|---|
| Secțională | 4,4 × 2,6 m | Aproximativ 11,4 m². |
| Basculantă neproeminentă | 4,2 × 2,4 m | SPA5; suprafață 10,08 m². |
| Basculantă proeminentă | 4,2 × 3,0 m | SPA5; suprafață 12,6 m². |
| Basculantă cu arc | 4,2 × 3,0 m | În funcție de montaj, fără SPA5; verificați cursa și echilibrarea. |
Forța maximă 800 N reprezintă forța de tracțiune a motorului. Nu reprezintă greutatea porții în kilograme. La testarea porții deblocate forța necesară pentru deplasarea manuală în ambele sensuri pe întreaga cursă trebuie să fie de cel mult 225 N. Motorul nu trebuie să înlocuiască repararea arcurilor deteriorate sau a porții dezechilibrate.
Șina SR32B are lungimea de 3,2 m și o cursă utilă a căruciorului de 2,8 m. Înălțimea porții depinde și de construcția acesteia și de braț. Pentru o poartă mai înaltă, se poate adăuga prelungirea SR08B de 0,8 m, cu o curea mai lungă; la o cursă de 4 m, cursa utilă este de 3,5 m. Prelungirea nu confirmă, prin ea însăși, că motorul este potrivit pentru o poartă mai mare sau mai grea. Trimiteți-ne lățimea, înălțimea, tipul porții și cursa necesară prin intermediul paginii de contact.
Numărul de cicluri și sarcina
Un ciclu reprezintă o deschidere și o închidere completă. Tabelul indică valorile maxime în funcție de înălțime; rezistența porții le reduce și mai mult. Se aplică și limita totală de 50 de cicluri/zi și maximum 4 minute de funcționare continuă.
| Înălțimea porții | Cicluri/oră | Consecutiv |
|---|---|---|
| Până la 2 m | 20 | 10 |
| Peste 2 m, până la 2,5 m | 15 | 7 |
| Peste 2,5 m, până la 3 m | 12 | 5 |
| Peste 3 m, până la 3,5 m | 10 | 4 |
Pentru o forță necesară deplasării de până la 250 N, producătorul indică reducerea numărului de cicluri cu 25%, iar pentru 250–400 N, cu 42%. Acest calcul al sarcinii nu mărește rezistența admisibilă la testarea deplasării manuale: limita rămâne maximum 225 N. Limita termică poate bloca temporar deplasarea; lăsați motorul să se răcească.
Montarea șinei și a motorului
Montați cu poarta închisă, cu alimentarea de la rețea și bateria de rezervă deconectate. Poarta trebuie să se deplaseze lin cu mâna și, după deconectarea de la cărucior, să rămână echilibrată în diferite poziții. Înainte de montaj, rezolvați problema încuietorilor care ar împiedica deplasarea automată. Arcurile și contragreutățile trebuie reglate de un tehnician calificat.
- Verificați spațiul de deasupra porții, lungimea șinei și rezistența peretelui și a tavanului. Asigurați accesul la motor și la șnurul de deblocare.
- În cazul unei șine din două segmente, introduceți ambele părți în conector până la capăt. La șina SR32B acest pas de îmbinare nu este necesar. Verificați dacă mișcarea căruciorului este continuă și fără obstacole.
- Montați capul motorului pe șină și fixați-l cu șuruburile incluse. Este permisă și rotirea capului la 90° față de axa șinei, conform desenului de montaj.
- Reglați tensiunea curelei. O curea prea întinsă poate deteriora motorul; una prea slăbită produce zgomot și deplasare nesigură. Pentru prelungire, utilizați cureaua mai lungă corespunzătoare.
- Fixați consola frontală într-un suport suficient de rezistent și suspendați partea din spate de consolele de tavan. Aliniați șina și strângeți toate elementele de fixare.
- Cu poarta închisă, deconectați căruciorul, montați consola pe poartă pe axa șinei și conectați brațul de tracțiune. Panoul subțire trebuie să aibă o ranforsare adecvată; montajul trebuie să transmită forța motorului fără deformare.
- Finalizați montarea șnurului de deblocare. Deplasați manual poarta pe întreaga cursă, verificați jocurile și blocați din nou căruciorul înainte de programare.

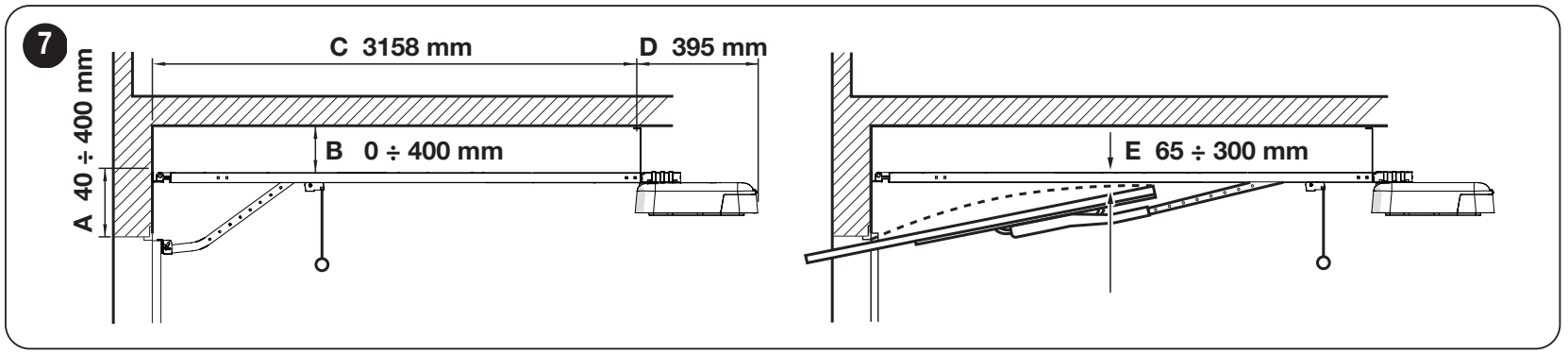

În orientarea indicată: A = 40–400 mm, B = 0–400 mm, C = 3 158 mm, D = 395 mm. Pentru o poartă basculantă, respectați E = 65–300 mm, adică distanța dintre șină și punctul cel mai înalt al marginii superioare a porții în timpul mișcării. Dimensiunile se referă la configurația de montaj ilustrată.
Cabluri și alimentarea de la rețea
Utilizați o priză protejată 230 V AC, 50/60 Hz, cu conductor de protecție și posibilitatea de deconectare în siguranță. Nu tăiați cablul sau ștecherul inclus. Dacă nu există o priză adecvată, electricianul va instala alimentarea și protecțiile necesare. Treceți cablurile de joasă tensiune separat de cablul de alimentare de la rețea și protejați-le împotriva tracțiunii și contactului cu piesele mobile.
| Conexiune | Cablu / lungime maximă |
|---|---|
| Lampă de semnalizare | 2 × 0,5 mm²; maximum 20 m. |
| Antenă | Cablu coaxial RG58 separat; maximum 10 m, se recomandă mai puțin de 5 m. |
| Buton / comutator cu cheie | 2 × 0,5 mm² pentru comandă fără tensiune, NO; maximum 50 m. Pentru două contacte: 2 cabluri de 2 × 0,5 mm² sau un cablu de 4 × 0,5 mm². |
| Fotocelule | BlueBUS: 2 × 0,7 mm², TX și RX în paralel. Cu releu: RX 4 × 0,5 mm², TX 2 × 0,5 mm². Maximum 30 m. |
| Muchie de siguranță | 2 × 0,5 mm²; maximum 20 m. OSE necesită trei conductoare, conform schemei de conectare a muchiei. |
| Alimentarea de la rețea a prizei | 3 × 1,5 mm² până la 30 m; pentru trasee mai lungi, conform instrucțiunilor de montaj, 3 × 2,5 mm² și împământare de protecție la automatizare. Proiectarea și execuția vor fi asigurate de un electrician. |
Lungimile indicate sunt valabile pentru conexiunea și mediul corespunzătoare. În cazul utilizării unei alte muchii de siguranță sau a unui alt modul de comandă, respectați și instrucțiunile dispozitivului respectiv. Alimentarea de la rețea nu se conectează la intrările pentru accesorii.

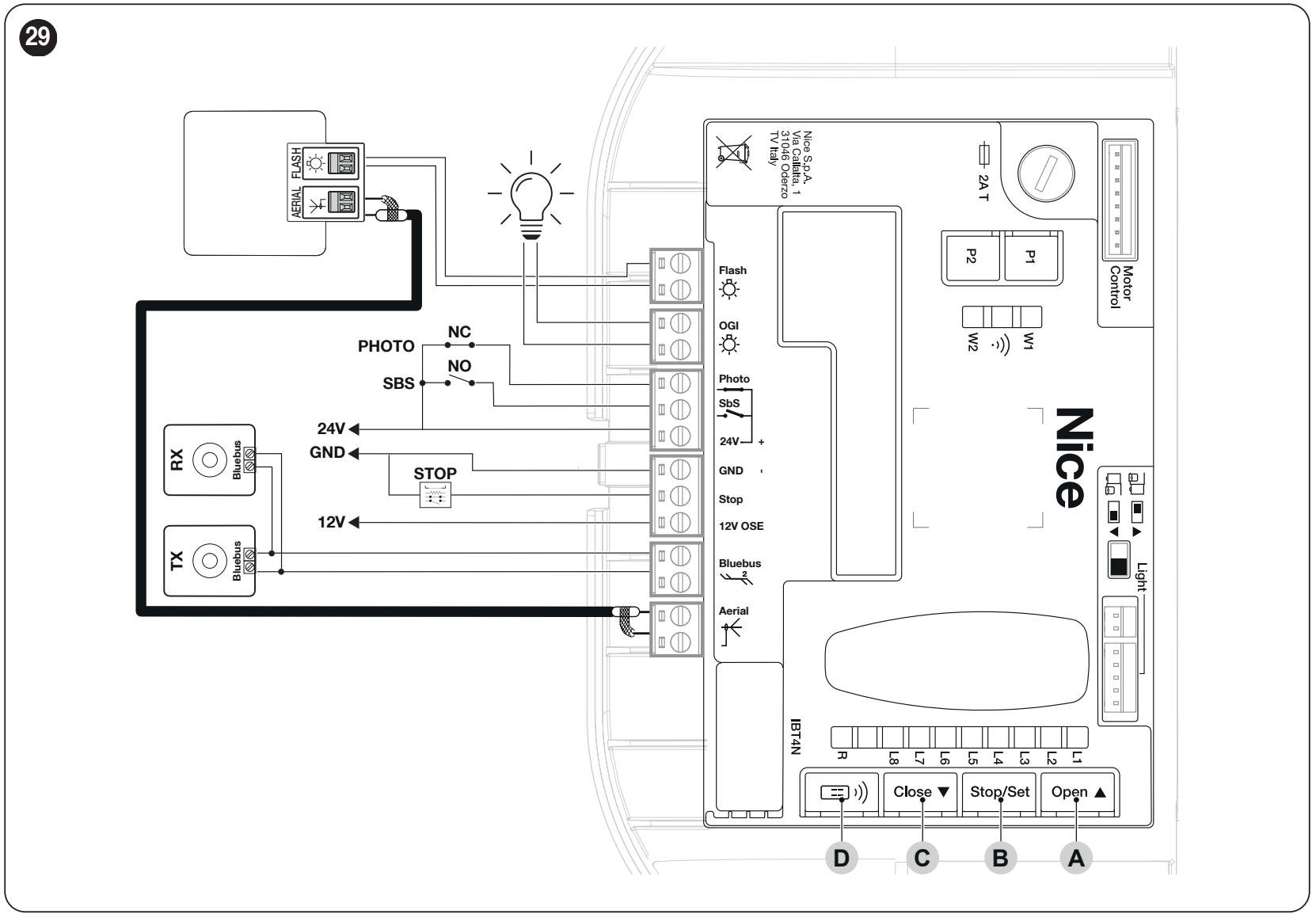

Placa de comandă, bornele și polaritatea

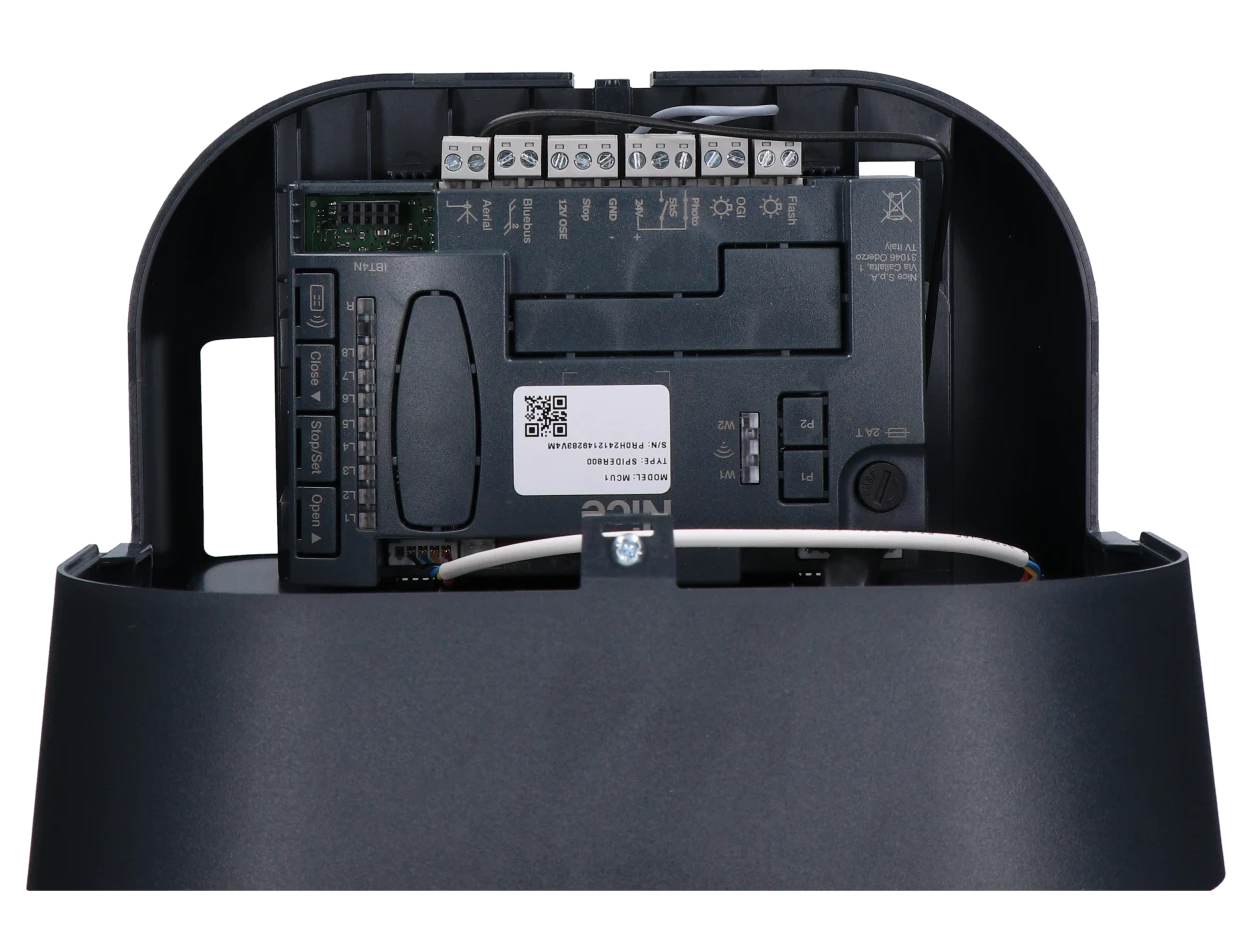

SPIDER800 are încorporată o unitate de comandă MCU1 cu BlueBUS și LED-uri de programare L1–L8.
| Bornă | Funcție și conectare |
|---|---|

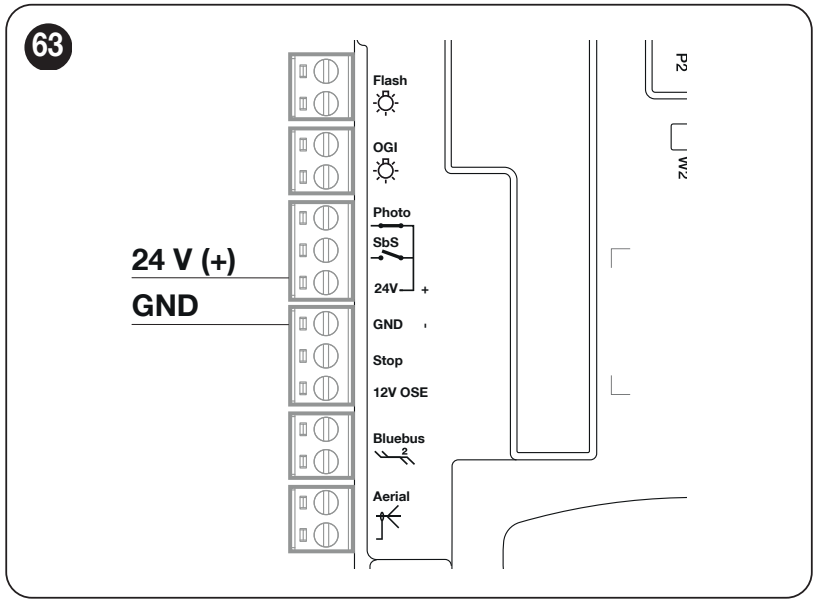

| 24 V / GND | 24 V este plusul (+), GND este minusul (−). Alimentare auxiliară de 24 V DC, toleranță −30 % / +50 %, maximum 100 mA în total. |
| BlueBUS | Alimentare și comunicație prin două fire pentru dispozitive compatibile; EPMB se conectează în paralel. Fără polaritate +/−. |
| PHOTO | Contact NC fără potențial între PHOTO și 24 V (+). Alimentarea fotocelulelor cu releu se face separat, la 24 V (+) / GND (−). |
| SbS | Buton NO fără potențial între SbS și 24 V (+); o închidere scurtă transmite o comandă pas cu pas. |
| STOP / GND | Intrarea de siguranță STOP față de GND. Tipul NO, NC sau 8,2 kΩ se învață la pornire. Contactul în sine nu are polaritate. |

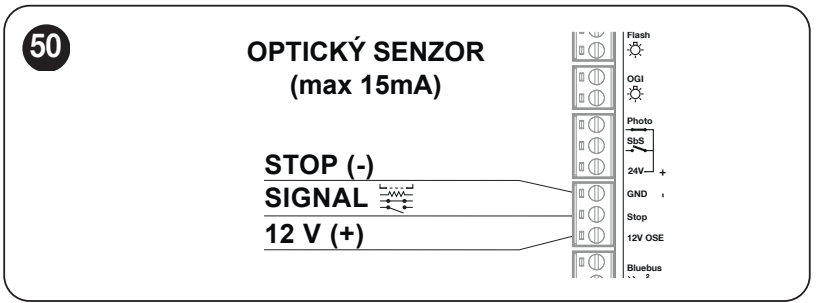

| 12 V OSE / STOP / GND | Muchie optică de siguranță: 12 V OSE = plus (+), STOP = semnal, GND = minus (−). Alimentare de 12 V DC, maximum 15 mA. Conectați numai o muchie OSE compatibilă, conform instrucțiunilor acesteia. |
| FLASH / OGI | Ieșiri bipolare separate, standard 24 V DC, maximum 10 W pe ieșire. FLASH pentru lampa de semnalizare, OGI pentru indicatorul de deschidere. Funcția depinde de setări. |
| AERIAL | Intrare coaxială pentru antenă: conductorul central și ecranul se conectează conform schemei; nu este o sursă de alimentare pentru accesorii. |
Buton, selector cu cheie sau releu
Conectați la SbS numai un contact NO fără potențial, de exemplu un buton sau un releu al modulului de comandă. Contactul conectează SbS și 24 V (+). Nu aplicați tensiunea de ieșire a modulului la intrarea de comandă. Dacă modulul are nevoie de alimentare, folosiți separat 24 V (+) și GND (−) și respectați limita totală de 100 mA.
Muchia de siguranță și intrarea STOP
STOP oprește mișcarea și inversează scurt sensul. La schimbarea dispozitivului de siguranță, trebuie să reînvățați dispozitivele. Mai multe contacte NO se conectează în paralel, iar contactele NC în serie. Conectați muchiile de 8,2 kΩ și combinațiile acestora conform schemei specifice; un întrerupător obișnuit nu oferă același nivel de monitorizare a defecțiunilor ca o muchie monitorizată.

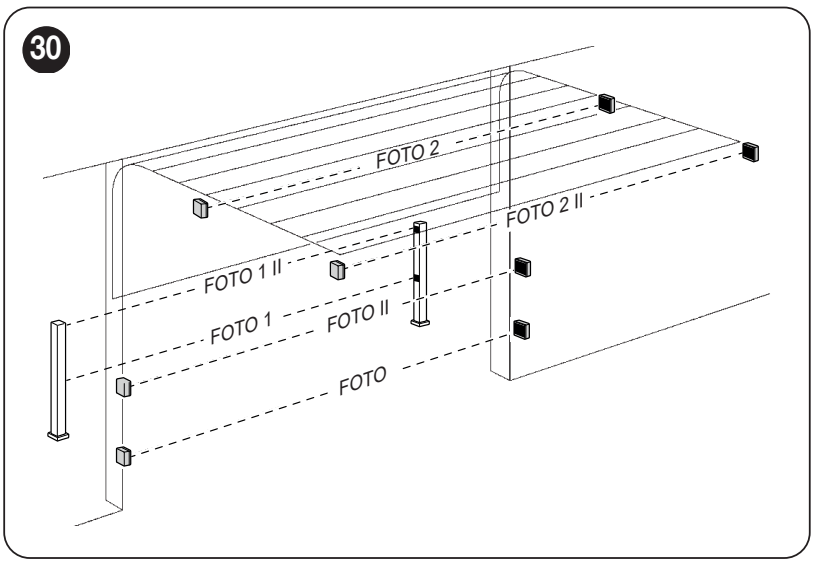

Conectarea fotocelulelor
Pentru o conectare simplă cu două fire, alegeți NICE EPMB cu BlueBUS. Conectați ambele fire de la TX și RX în paralel la perechea de borne BlueBUS. Această magistrală nu are polaritate; marcajele 24 V (+) / GND (−) se referă la alte borne.
- Cu alimentarea deconectată, setați aceeași adresă cu ajutorul punților atât la TX, cât și la RX ale aceleiași perechi. Fiecare pereche suplimentară trebuie să aibă o adresă diferită.
- Fixați și aliniați TX față de RX, apoi conectați BlueBUS. Alegeți funcția și înălțimea de montare în funcție de zona protejată.
- După conectare sau schimbarea adreselor, efectuați învățarea dispozitivelor și o verificare separată a siguranței.

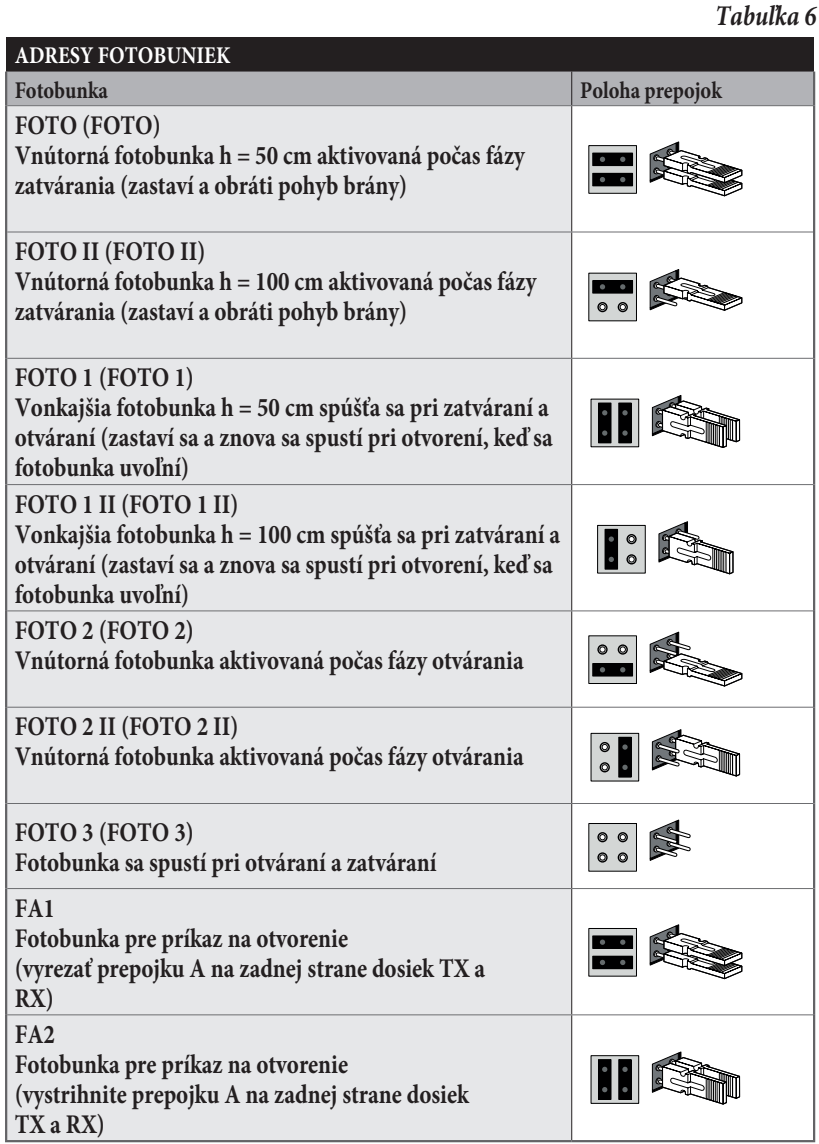

| Adresă | Poziție și reacție |
|---|---|
| PHOTO / PHOTO II | Fotocelulă interioară la înălțimea de 50 / 100 cm; la închidere oprește și inversează mișcarea. |
| PHOTO 1 / PHOTO 1 II | Fotocelulă exterioară la înălțimea de 50 / 100 cm; la deschidere și închidere oprește mișcarea, iar după eliberare reia deschiderea. |
| PHOTO 2 / PHOTO 2 II | Protecție interioară activă în timpul deschiderii; amplasare conform desenului. |
| PHOTO 3 | Protecție la deschidere și închidere; se alege în funcție de riscul real și de amplasare. |
Nu amplasați una lângă alta perechi cu adresele PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 II, pentru a evita interferențele reciproce. Fotocelulele folosite ca și comandă de deschidere nu înlocuiesc o pereche de siguranță.
Fotocelule cu releu la PHOTO
La EPM fără testare: atât la TX, cât și la RX, 1 = plus, 2 = minus. Alimentați-le de la bornele 24 V (+) și GND (−). La RX folosiți 4 – COM și 5 – NC între 24 V (+) și PHOTO. Borna 3 este NO și nu se folosește la intrarea de siguranță PHOTO. Consumul total al alimentării auxiliare nu trebuie să depășească 100 mA.

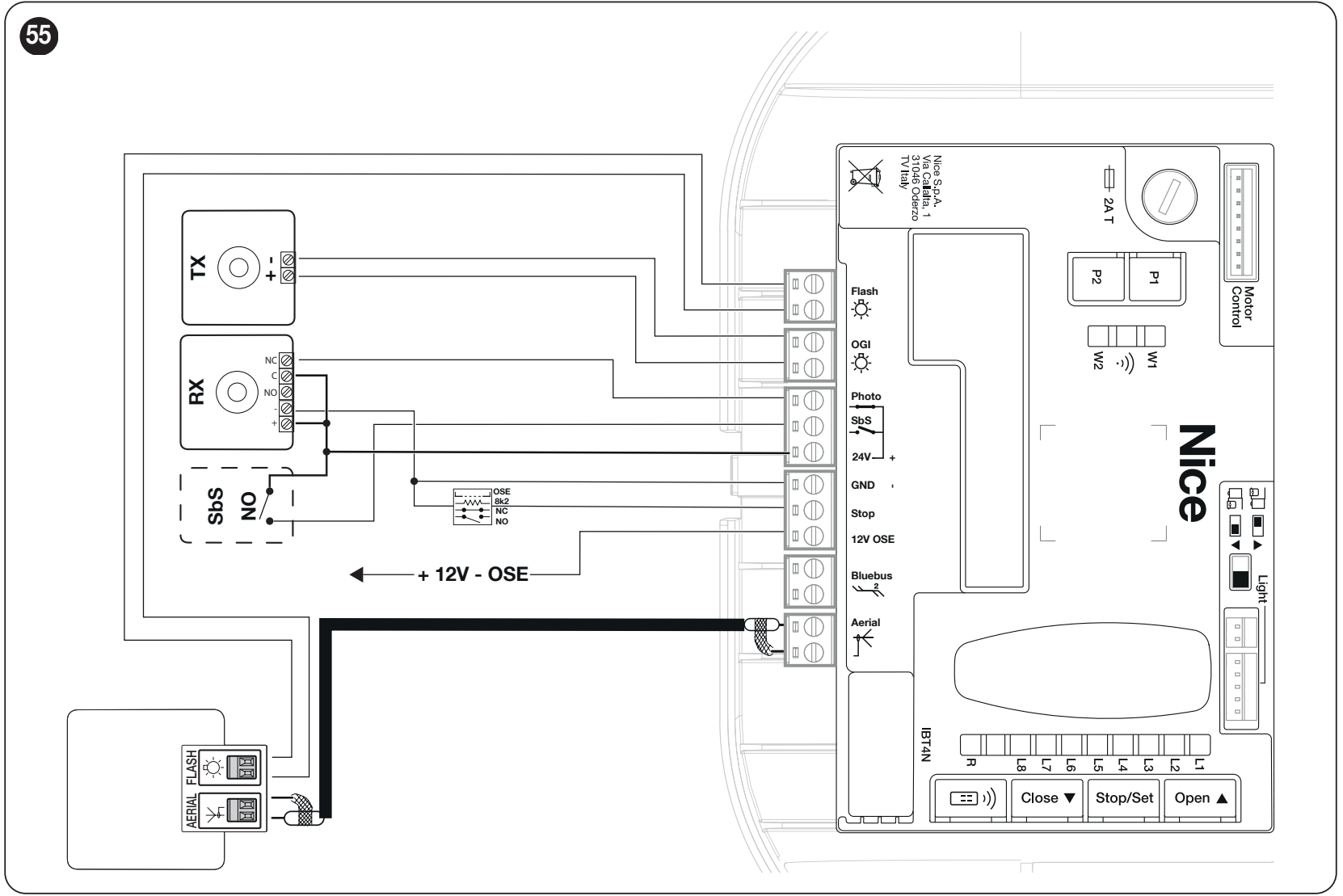

Fotocelule cu releu și testare PHOTOTEST
Pentru conectarea testată, alimentați TX de la perechea de borne OGI, iar RX rămâne conectat la 24 V (+) / GND (−). În orientarea exactă a plăcii din schema de mai jos, borna OGI de sus este minus (−), iar cea de jos este plus (+). La EPM, bornele 1 (+), 2 (−); bornele RX 4 – COM și 5 – NC se conectează între 24 V (+) și PHOTO. OGI furnizează 24 V DC, maximum 10 W. Nu confundați aceste fire cu ieșirea FLASH.
Setați nivelul II/L5 la LED-ul de valoare L2 – PHOTOTEST și învățați din nou dispozitivele. Înainte de mișcare, unitatea de comandă testează reacția fotocelulelor; dacă testul eșuează, manevra este blocată. Această procedură cu releu nu se utilizează la BlueBUS EPMB.
Lampă de semnalizare FLASH, iluminat și antenă
NICE ELDC conectați-o prin regleta sa de borne, marcată FLASH la perechea FLASH de pe MCU1; ieșirea standard este 24 V DC, max. 10 W. Funcția ieșirii trebuie setată corespunzător în programare. Nu conectați la aceste borne o lampă de semnalizare de 230 V alimentată de la rețea.
La perechea FLASH de pe lampă, respectați marcajele dispozitivului conectat. Polaritatea nu este indicată în acest detaliu ELDC; nu transferați asupra lui orientarea regletei auxiliare de borne 24 V / GND. Intrarea AERIAL de pe ELDC este o antenă separată: conectați cablul coaxial la conectorul de antenă al unității de comandă, conform imaginii. Nu confundați antena cu alimentarea lămpii de semnalizare.
Sistemul de acționare are și iluminare LED încorporată pentru garaj. În plus, ieșirea OGI este destinată indicării externe a deschiderii; dacă îi schimbați funcția, verificați setarea OGI și sarcina.
Prima pornire și învățarea
Mai întâi finalizați montajul mecanic și cablarea, fixați căruciorul și eliberați complet zona de mișcare. Verificați STOP, fotocelulele și sensul corect de mișcare. Învățarea pozițiilor, învățarea forței și asocierea telecomenzii sunt operațiuni distincte.
Înainte de prima pornire, poziționați poarta fixată aproximativ la jumătatea cursei. La o unitate de comandă nouă, neconfigurată, 4 clipiri roșii BlueBUS reprezintă o avertizare normală privind lipsa configurării. Lampa de semnalizare și lumina interioară trebuie să fie stinse în repaus; selectorul de sens este în stânga la montajul standard.
1. Învățarea BlueBUS și STOP
- Porniți alimentarea. La prima pornire, L1 și L2 clipesc; efectuați recunoașterea chiar și fără accesorii conectate.
- Țineți apăsate simultan OPEN + STOP/SET aproximativ 3 s. Eliberați după ce L1 și L2 încep să clipească rapid.
- Așteptați finalizarea. STOP trebuie să rămână aprins, iar L1 și L2 se sting. La prima instalare, L3 și L4 încep să clipească: trebuie memorate pozițiile.
Dacă schimbați sensul cu selectorul rotativ de pe placă, reglați-l cu alimentarea deconectată, în funcție de configurația sistemului de acționare, apoi efectuați din nou învățarea dispozitivelor. Schimbarea sensului se aplică numai după această învățare; nu se schimbă prin inversarea firelor accesoriilor de siguranță.
2. Memorarea pozițiilor de deschidere și închidere
- Țineți apăsate STOP/SET + CLOSE aproximativ 3 s. L1 începe să clipească.
- Cu butoanele OPEN / CLOSE, setați deschiderea completă dorită. Țineți apăsat STOP/SET timp de 3 s; L1 rămâne aprins, iar poziția deschisă A1 este memorată. Eliberați.
- Când L8 clipește, deplasați poarta cu OPEN / CLOSE până la închiderea completă, la nivelul podelei. Țineți apăsat STOP/SET timp de 3 s; L8 rămâne aprins. Eliberați; LED-urile de programare se sting.
- Trimiteți o comandă SbS sau OPEN. Sistemul de acționare va efectua ciclul complet de învățare automată a forțelor.
Pentru fiecare pas cu comandă de mișcare, limita este de 60 s; dacă limita este depășită, reluați setarea pozițiilor. Unitatea de comandă calculează pozițiile intermediare, decelerarea și deschiderea parțială; modificările mai detaliate se pot face din interfața de service.
Învățarea forței și prima probă de mișcare
Învățarea forței efectuează o manevră automată de deschidere și închidere cu forță mărită. În acest timp, țineți persoanele și obiectele la distanță de poartă. Iluminarea interioară intermitentă indică faptul că învățarea este în curs. După modificarea pozițiilor, vitezei, sensului sau a mecanicii pentru a-i reduce rezistența, forța trebuie învățată din nou.
Dacă procesul este întrerupt de STOP, de o fotocelulă sau de o pană de curent, eliminați cauza și reluați învățarea cu următoarea comandă SbS / OPEN / CLOSE.
Verificarea înainte de punerea în funcțiune
- Cu căruciorul deblocat, verificați deschiderea și închiderea manuală pe întreaga cursă: forța necesară nu trebuie să depășească 225 N (aproximativ 23 kg-forță, nu greutatea porții). Apoi fixați din nou căruciorul.
- Repetați deschiderea și închiderea electrică; poarta trebuie să ajungă la pozițiile memorate fără să se blocheze sau să deformeze consolele.
- Verificați decelerarea la pozițiile de capăt, detensionarea curelei după oprire, deblocarea manuală și fixarea din nou.
- Întrerupeți fiecare fotocelulă la TX, la RX și în mijlocul fasciculului; verificați reacția de siguranță corectă. Testați toate dispozitivele STOP.
- Tehnicianul trebuie să măsoare forțele de impact și să verifice siguranța întregii porți. Nu compensați o mecanică defectuoasă prin creșterea forței. După modificarea forței, efectuați din nou măsurarea.
- Predați utilizatorului instrucțiunile de operare, deblocare și întreținere. Treceți numai printr-o poartă complet deschisă și oprită.
Programarea MCU1
Pe placă, utilizați OPEN, STOP/SET, CLOSE și LED-urile L1–L8. Programați cu poarta oprită. În timpul unei mișcări normale, apăsarea oricărui buton de pe placă trimite o comandă STOP. O clipire scurtă a LED-ului funcției selectate indică OFF, iar una mai lungă indică ON. După modificarea forței sau sensibilității, verificați din nou siguranța porții.
Nivelul I – funcții ON / OFF
- Țineți apăsat STOP/SET până când L1 începe să clipească, apoi eliberați.
- Cu OPEN / CLOSE, deplasați LED-ul care clipește la funcția dorită.
- Apăsați scurt STOP/SET pentru a comuta ON / OFF. Dacă este cazul, setați următoarea funcție.
- Pentru a salva și a ieși, așteptați 20 s fără a apăsa niciun buton.
| LED – funcție | Semnificație / setare din fabrică |
|---|---|
| L1 – Închidere automată | ON: după deschidere, poarta se închide după pauza setată la nivelul II/L1. OFF: așteaptă o comandă. Setare din fabrică: OFF. |
| L2 – Închidere după fotocelulă | ON: după eliberarea fotocelulei, folosește o pauză de 5 s. Cu închiderea automată activată, după eliberarea fasciculului poate opri deschiderea; fără aceasta, finalizează deschiderea și închide după 5 s. STOP anulează această reacție ulterioară. Setare din fabrică: OFF. |
| L3 – Închidere în orice situație | ON: după restabilirea alimentării, dacă poarta este detectată deschisă, emite un preavertisment luminos de 5 s și se închide. Dezactivat din fabrică. |
| L4 – Stand-by | ON: după 1 minut de inactivitate, dezactivează o parte din electronică; BlueBUS semnalizează lent. Țineți cont de alimentarea dispozitivelor conectate. Dezactivat din fabrică. |
| L5 – Protecție împotriva deschiderii neautorizate | ON: la detectarea unei deschideri forțate, execută închiderea. Notificarea în aplicație necesită o interfață compatibilă și configurare. Dezactivat din fabrică. |
| L6 – Preavertizare luminoasă | ON: lampa de semnalizare clipește timp de 3 s înainte de începerea mișcării. Dezactivat din fabrică. |
| L7 – Dezactivarea receptorului radio intern | ON: receptorul intern este dezactivat, de exemplu la utilizarea unui OXI/OXIBD extern. OFF: radioul încorporat este activ. Dezactivat din fabrică. |
| L8 – Poartă ușoară / grea | ON: presetare pentru poartă ușoară. OFF: presetare pentru poartă grea. Modifică grupul de valori pentru forță, sensibilitate și viteză; apoi trebuie efectuată învățarea forței. Dezactivat din fabrică. |
Nivelul II – valori reglabile
- Țineți apăsat STOP/SET până când L1 începe să clipească; apoi eliberați.
- Selectați cu OPEN / CLOSE LED-ul de intrare al parametrului.
- Țineți apăsat STOP/SET. După aproximativ 3 s se aprinde LED-ul valorii curente. Țineți în continuare apăsat STOP/SET și selectați un alt LED de valoare cu OPEN / CLOSE.
- Eliberați STOP/SET. Setați următorul parametru sau așteptați 20 s fără a apăsa niciun buton, pentru salvare și ieșire.
LED-ul valorii setate din fabrică este evidențiat cu caractere aldine. Presetarea pentru poartă ușoară/grea sau configurarea prin interfața de service poate modifica unele valori; semnalizarea curentă de pe placă este cea care contează.
| LED de intrare – denumire și descriere | LED de configurare – valoare |
|---|---|
| L1 – Pauză Timpul de închidere automată; este activ dacă I/L1 este ON. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Comanda pas cu pas Secvența intrării pas cu pas și a primei comenzi radio. Modurile L4, L5, L7, L8 modifică și comenzile OPEN / CLOSE. | L1 – deschidere – stop – închidere – stop L2 – deschidere – stop – închidere – deschidere L3 – deschidere – închidere – deschidere – închidere L4 – intrare comună L5 – intrare comună 2; apăsare mai lungă de 2 s = STOP L6 – comandă pas cu pas 2; apăsare mai lungă de 2 s = deschidere parțială L7 – mișcare numai cât timp comanda este menținută L8 – deschidere semiautomată, închidere cât timp comanda este menținută |
| L3 – Viteză Procent din viteza maximă. După modificare, forța trebuie învățată din nou. | L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – deschidere V4 (72 %), închidere V2 (44 %) L8 – deschidere V6 (100 %), închidere V4 (72 %) |
| L4 – FLASH (OUT1) Funcția ieșirii trebuie să corespundă sarcinii. Ieșire 24 V DC, max. 10 W. Broasca, zăvorul și electromagnetul trebuie să fie exclusiv de tip electromagnetic, fără electronică proprie. | L1 – indicator de poartă deschisă L2 – activ numai când poarta este complet închisă L3 – activ numai când poarta este complet deschisă L4 – lampă de avertizare în timpul mișcării L5 – zăvor electric: activ în timpul deschiderii; la închidere, blocare mecanică L6 – încuietoare electrică: activare la începutul deschiderii pentru timpul setat L7 – electromagnet de blocare: activ când poarta este complet închisă, deblocat înainte de deschidere L8 – semnalizare pentru întreținere |
| L5 – OGI (OUT2) A doua ieșire 24 V DC, max. 10 W; pentru testul fotocelulelor, conectați corect TX și efectuați o nouă învățare. | L1 – indicator OGI pentru poartă deschisă L2 – PHOTOTEST: alimentarea TX și verificare înainte de mișcare L3 – stare poartă: activ în timpul mișcării, dezactivat când poarta este oprită L4 – iluminare garaj: comandă lumina interioară L5 – canal radio 1 L6 – canal radio 2 L7 – canal radio 3 L8 – canal radio 4 |
| L6 – Forța motorului Valori de reglare în %: deschidere / închidere. Nu este vorba despre forța măsurată la impact. | L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 % |
| L7 – Sensibilitate la obstacole Trepte de sensibilitate la deschidere / închidere; valorile nu sunt exprimate în newtoni. | L1 – dezactivată L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80 |
| L8 – Eliberarea tensiunii mecanice O scurtă inversare a mișcării eliberează tensiunea după atingerea poziției închise. După modificare, forța trebuie învățată. | L1 – fără eliberarea tensiunii L2 – minim L3 – nivel intermediar 3 L4 – nivel intermediar 4 L5 – nivel intermediar 5 L6 – nivel intermediar 6 L7 – nivel intermediar 7 L8 – maxim |
Dacă atribuiți un canal radio ieșirii OGI, aceasta va rămâne activă pe durata comenzii radio respective. Canalul respectiv nu va mai executa comanda inițială a motorului. Această funcție de ieșire nu este disponibilă pentru telecomenzile bidirecționale BD.
Dacă, în timpul setării, L1 și L8 clipesc simultan, valoarea curentă este în afara intervalului disponibil în meniul plăcii, de exemplu după setarea prin interfața de service. Verificați această setare sau selectați o valoare potrivită din meniu cu butoanele OPEN / CLOSE.
Telecomenzi și asociere
Receptorul este încorporat. MYGO4 trebuie memorate din set. MCU1 funcționează cu O-Code și BD și, în modul 1, are memorie pentru 100 de telecomenzi; pentru o telecomandă suplimentară, verificați codificarea, nu doar frecvența de 433,92 MHz.
Modul 1 – toate butoanele
- Țineți apăsat RADIO până când LED-ul verde R se aprinde, apoi eliberați.
- În 10 s țineți apăsat orice buton de pe telecomanda unidirecțională. Eliberați la prima dintre cele trei clipiri verzi ale LED-ului R.
- La o telecomandă bidirecțională, apăsați și eliberați imediat butonul; memorarea este confirmată de trei clipiri verzi ale LED-ului R și de o vibrație scurtă a telecomenzii compatibile.
| Butonul în modul 1 | Comandă |
|---|---|
| 1 | Comandă pas cu pas SbS |
| 2 | Deschidere parțială |
| 3 | Deschidere |
| 4 | Închidere |
Modul 2 – un singur buton
Apăsați și eliberați RADIO de n ori, în funcție de numărul comenzii. LED-ul R va repeta numărul. În cel mult 10 s, memorați butonul selectat al telecomenzii ca mai sus; pentru următorul buton, repetați procedura.
| Numărul de apăsări pe RADIO | Comandă |
|---|---|
| 1 | SbS |
| 2 | Deschidere parțială 1 |
| 3 | Deschidere |
| 4 | Închidere |
| 5 | STOP |
| 6 | SbS pentru intrarea comună |
| 7 | SbS cu prioritate ridicată |
| 8 | Deschidere parțială 2 |
| 9 | Deschidere parțială 3 |
| 10 | Deschidere și blocarea automatizării |
| 11 | Închidere și blocarea automatizării |
| 12 | Blocarea automatizării |
| 13 | Deblocarea automatizării |
| 14 | Iluminare – temporizator |
| 15 | Iluminare – pornire/oprire |
La MCU1, butonul cu prioritate ridicată poate acționa și automatizarea blocată. Pentru utilizarea obișnuită, folosiți SbS; selectați comenzile de blocare numai dacă aveți nevoie de această funcție.
Adăugarea unei telecomenzi folosind una existentă
Efectuați procedura în raza de acțiune a motorului și numai dacă funcția de învățare este activată. Valabil pentru telecomenzile unidirecționale.
- Pe telecomanda nouă, țineți apăsat butonul dorit 7 s și eliberați-l.
- Pe telecomanda originală, apăsați și eliberați lent de trei ori butonul memorat.
- Pe telecomanda nouă, apăsați și eliberați o dată același buton ca la primul pas.
Ștergerea memoriei radio
Șterge toate telecomenzile memorate. Țineți apăsat RADIO chiar și după ce LED-ul R se aprinde, apoi se stinge. La următoarea clipire, eliberați exact la a cincea clipire. Reușita este confirmată de cinci clipiri rapide. Ștergerea memoriei radio este o operațiune separată, diferită de resetarea unității de comandă.
În cazul telecomenzilor bidirecționale, conform instrucțiunilor acestora, trebuie eliminată și asocierea memorată pe partea emițătorului.
Ștergerea unei telecomenzi sau a unui buton
- Țineți apăsat RADIO pe placă până când LED-ul verde R se aprinde, apoi se stinge. Atunci eliberați RADIO; nu așteptați a cincea clipire, ca la ștergerea întregii memorii.
- Pe telecomanda unidirecțională țineți apăsat butonul memorat. Eliberați-l la prima dintre cele cinci clipiri verzi rapide ale LED-ului R.
- Pe telecomanda bidirecțională în loc să țineți apăsat, apăsați butonul și eliberați-l imediat. Ștergerea este confirmată de cinci clipiri verzi rapide ale LED-ului R.
În modul 1 se poate folosi orice buton, iar telecomanda întreagă va fi ștearsă. În modul 2 repetați procedura pentru fiecare buton memorat pe care doriți să îl ștergeți.
Dezactivarea învățării de la distanță
- Deconectați alimentarea de la rețea și sursa de rezervă, apoi așteptați 10 s. Țineți apăsat RADIO și restabiliți alimentarea.
- După semnalizarea telecomenzilor memorate, eliberați RADIO exact după a doua clipire portocalie scurtă a LED-ului R.
- În cel mult 5 s, selectați starea cu apăsări scurte pe RADIO: R stins = fără blocare; roșu = dezactivarea învățării la receptor; verde = dezactivarea prin cod de autorizare; portocaliu = ambele dezactivări.
- În cel mult 5 s, apăsați butonul memorat al unui emițător deja asociat, pentru a salva starea selectată.
Resetarea unității de comandă
Resetarea anulează setările personalizate ale unității de comandă. Țineți apăsat OPEN + CLOSE aproximativ 3 s, până când L1–L8 se aprind; eliberați. Reușita este confirmată de clipirea rapidă a acestora timp de 3 s. După resetare, efectuați din nou învățarea dispozitivelor, pozițiilor și testați poarta. Această procedură nu șterge codurile radio din receptorul intern sau extern.
Diagnosticarea și remedierea defecțiunilor
FLASH semnalează erorile prin numărul de clipiri scurte. Secvența se repetă după o pauză de 1 s; numărați o singură secvență.
| Semnalizare | Cauză și pasul următor |
|---|---|
| 1 clipire | Închidere / poziție La închidere, nu a fost detectată podeaua. Reconfigurați poziția închisă. |
| 2 clipiri | Fotocelule Îndepărtați obstacolul, verificați alinierea și cablajul fotocelulelor. Intervenția în caz de obstacol este normală. |
| 3 clipiri | Limitarea forței Verificați deplasarea manuală, arcurile, obstacolele și frecarea. Nu măriți automat forța; verificați mecanica și siguranța. |
| 4 clipiri | STOP Verificați dispozitivul de siguranță STOP și eventualele blocări ale unității de comandă. |
| 5 clipiri | Memoria parametrilor Așteptați cel puțin 30 s și încercați să dați o comandă. Dacă eroarea persistă, solicitați service. |
| 6 clipiri | Limita manevrelor Așteptați câteva minute pentru răcire. Verificați sarcina în exploatare și rezistența porții. |
| 7 clipiri | Circuit electric intern Deconectați toate sursele de alimentare timp de câteva secunde. Dacă eroarea persistă, service-ul va verifica placa și cablajul motorului. |
| 8 clipiri | Comandă permanentă Îndepărtați comanda activă permanent, de exemplu un buton sau un releu cu contactul închis; verificați SbS. |
| 9 clipiri | Automatizare oprită A fost emisă o comandă de oprire a automatizării. Dacă automatizarea a fost blocată prin comanda radio corespunzătoare, reactivați-o cu comanda Deblocați automatizarea (comanda 13). |
| LED / manifestare | Semnificație și verificare |
|---|---|
| BlueBUS – 2 clipiri verzi/s | Funcționare normală. Două clipiri verzi rapide indică o modificare a intrării. |
| BlueBUS – serii rapide și prelungite de clipiri roșii | Scurtcircuit pe magistrală: cu alimentarea deconectată, verificați cablurile. După remediere, semnalizarea normală se reia în aproximativ 10 s. |
| STOP stins | STOP activ; verificați cablajul de siguranță. |
| PHOTO stins | Declanșarea intrării de releu PHOTO. |
| SbS aprins | Comandă prezentă; dacă butonul nu este apăsat, verificați cablurile și releul. |
| L1 + L2 clipesc | Este necesară învățarea dispozitivelor. |
| L3 + L4 clipesc | Este necesară învățarea pozițiilor. |
| LED roșu în timpul deplasării | A fost depășit intervalul de întreținere setat; efectuați o verificare. |
| L1 până la L8 se aprind succesiv | Actualizare firmware: așteptați, nu deconectați alimentarea. |
L1–L8 în timpul deplasării: LED-urile care se aprind succesiv sau clipesc indică sarcina instantanee a motorului, de la scăzută la L1 la ridicată la L8. Această semnalizare nu indică, prin ea însăși, o defecțiune și nici nivelul forței setate. forței motorului. Dacă sarcina este neobișnuit de mare, verificați dacă există obstacole și verificați mecanica porții.
Dacă un dispozitiv de siguranță este defect, nu utilizați automatizarea în mod normal. Deblocați poarta în siguranță și solicitați o reparație. Înlocuiți siguranța numai cu una de același tip și aceeași valoare; nu o reparați prin șuntare.
Acumulator de rezervă PS124
PS124 se instalează în compartimentul dedicat al operatorului și se conectează la conectorul prevăzut, conform PDF-ului de instalare. Conectați-o numai după finalizarea lucrărilor mecanice, a cablării și a programării. Acumulatorul rămâne sub tensiune chiar și după deconectarea rețelei: înainte de a lucra, deconectați rețeaua și PS124. Numărul de manevre efectuate în timpul unei pene de curent depinde de starea acumulatorului, temperatură și rezistența porții.
Deblocare și acționare manuală
Deblocați numai când poarta este oprită. Dacă arcul este defect sau poarta este dezechilibrată, aceasta poate coborî necontrolat după deblocare; asigurați-o și chemați un tehnician. Dacă garajul este accesibil doar prin această poartă, trebuie să asigurați din timp o soluție de deblocare din exterior, adecvată porții respective.
- Trageți de șnurul de deblocare A. Căruciorul se decuplează și puteți deplasa poarta manual, în siguranță.
- Pentru a bloca din nou, trageți din nou de șnurul A, conform celei de-a doua imagini.
- Deplasați poarta manual până când partea inferioară și partea superioară a căruciorului se aliniază și se cuplează. Verificați blocarea înainte de a da o comandă electrică.
Întreținere și utilizare în siguranță
Programați verificarea cel târziu la fiecare 6 luni sau după 3 000 de manevre, în funcție de care situație survine mai întâi. Înainte de întreținere, deconectați toate sursele de alimentare. Verificați șina, cureaua, căruciorul, consolele, coroziunea, arcurile și echilibrarea porții; înlocuiți piesele uzate. După verificare, repetați testarea dispozitivelor de siguranță și a forțelor.
Țineți telecomenzile departe de copii. Nu intrați în zona porții în timp ce aceasta se deplasează. În caz de zgomote neobișnuite, mișcare sacadată sau dezechilibrare, opriți funcționarea și solicitați service. Predați componentele electronice și acumulatorii la un centru de colectare corespunzător, nu la deșeurile menajere.
Parametri tehnici SPIDER800
| Parametru | Valoare |
|---|---|
| Utilizare | Operator electromecanic pentru uși de garaj destinate spațiilor rezidențiale. |
| Unitate de comandă | MCU1 integrată, BlueBUS și LED-uri L1–L8. |
| Alimentare de la rețea | 230 V AC ±10 %, 50/60 Hz; conductor de protecție. |
| Forță maximă / nominală | 800 / 400 N. |
| Putere absorbită nominală / maximă | 180 / 280 W. |
| Viteză maximă | 0,20 m/s; viteza efectivă depinde de setări și de sarcină. |
| Cicluri/zi | 50; respectați și celelalte limite de funcționare. |
| Funcționare continuă | Maximum 4 minute. |
| Grad de protecție / temperatură | IP40; −20 până la +55 °C. |
| Dimensiunile capului | 225 × 395 × 105 mm; detaliile de montaj sunt prezentate în desen. |
| Greutatea motorului | 4,9 kg; nu reprezintă greutatea întregului kit. |
| Accesorii auxiliare | 24 V DC, toleranță −30 % / +50 %, total max. 100 mA; polaritatea și bornele. |
| Baterie de rezervă | PS124 – opțională. |
| Iluminare | LED-uri încorporate. |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
