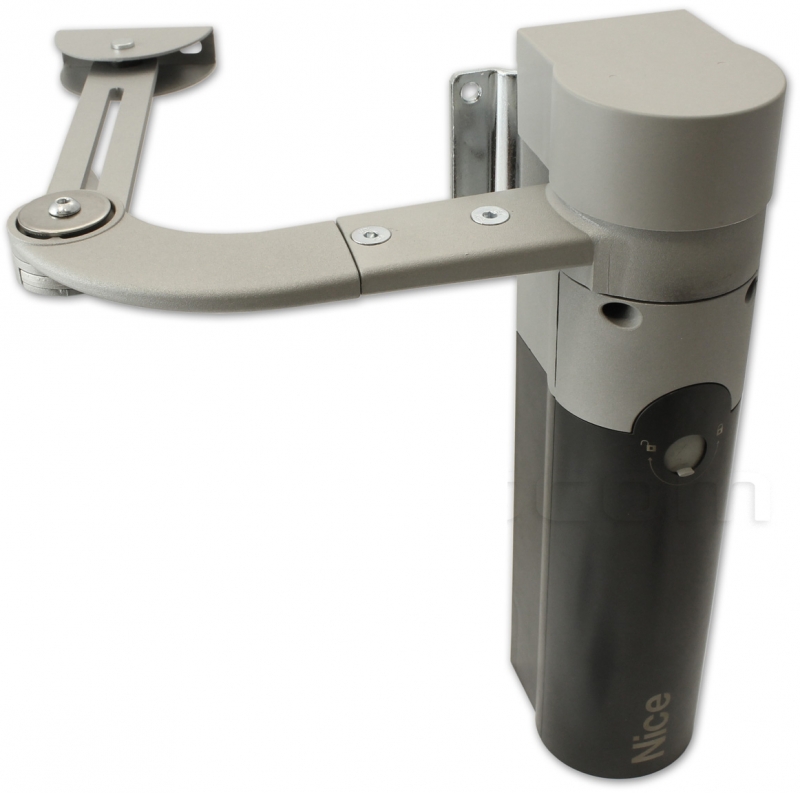

NICE Walky WL1024C – automatizare cu unitate de comandă pentru poartă de până la 1,8 m/180 kg
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
În stoc
1.823,82 RON cu TVA
| Greutate |
|---|
| 4,80 kg |
Descrierea produsului NICE Walky WL1024C – automatizare cu unitate de comandă pentru poartă de până la 1,8 m/180 kg
NICE WALKY WL1024C este un motor articulat pentru o foaie de poartă batantă, cu unitate de comandă WLA1 încorporată. Motorul funcționează la 24 V DC, iar unitatea completă WL1024C se alimentează de la rețeaua de 230 V AC. La o poartă cu două foi se conectează la acesta un al doilea motor WL1024 fără unitate de comandă.

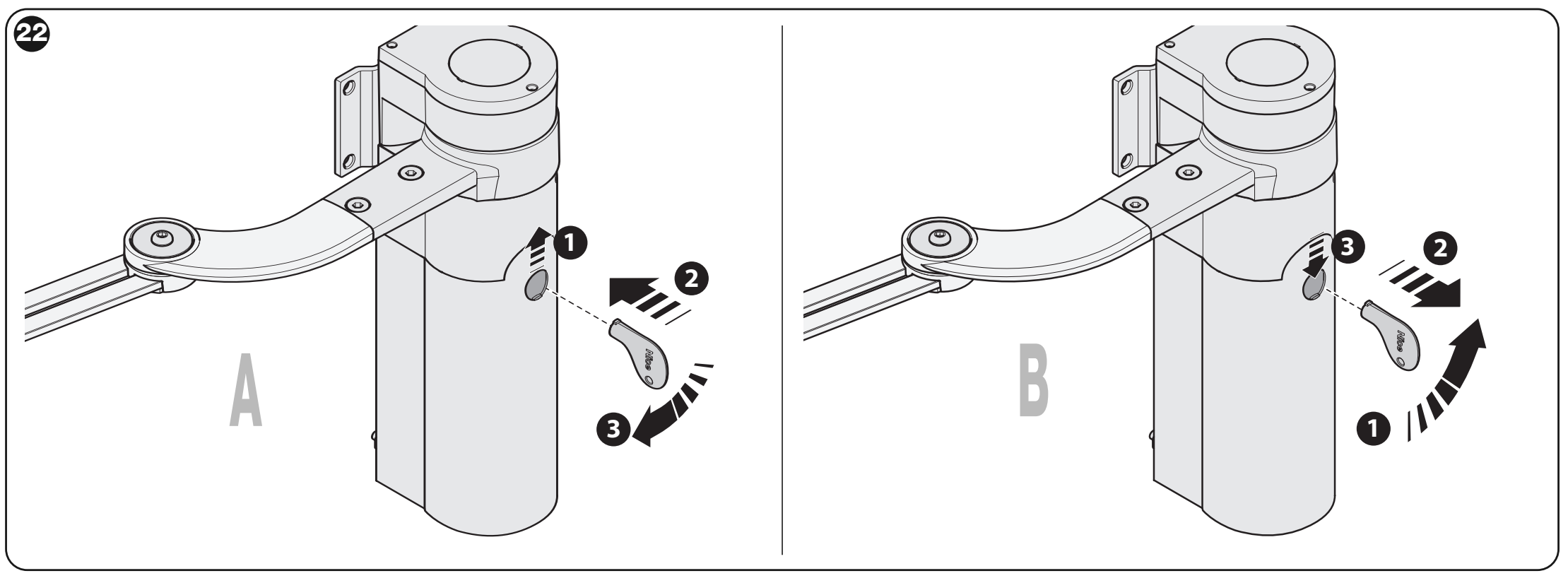

Acționarea este ireversibilă și se deblochează cu o cheie în caz de pană de curent. Valorile 1,8 m și 180 kg reprezintă limite maxime distincte; compatibilitatea cu o anumită poartă se stabilește folosind graficul comun al lungimii și greutății.
| Navigare rapidă | |
|---|---|
| Alegere și limite | Accesorii |
| Kituri | Montaj |
| Conectare | Borne și polaritate |
| Fotocelule | Prima pornire |
| Setări | Telecomenzi |
| Defecțiuni | Deblocare |
| Resetare | Întreținere |
| Parametri | Manual PDF |
Unitatea de comandă și accesoriile compatibile
WLA1 este inclusă în WL1024C. Unitatea WLA1 separată servește drept unitate de schimb. WL1024 este al doilea motor, fără unitate de comandă; nu este necesară o a doua unitate de comandă. Procedurile de mai jos sunt pentru unitatea WLA1 cu patru LED-uri L1–L4; înainte de intervenție, verificați marcajele și elementele de comandă de pe placa instalată.
| Ce | De ce | Tip |
|---|---|---|
| Al doilea motor | Pentru a doua foaie; cablaj separat pentru motor. | NICE WL1024 |
| Fotocelule | Protejează zona de trecere, BlueBUS fără polaritate. | NICE EPMB |
| Lampă de avertizare | Semnalizează mișcarea; conector FLASH și funcție de lampă intermitentă. | NICE WLT |
| Receptor radio și telecomandă | Receptor plug-in SM și codare compatibilă; selectare și asociere. | NICE OXIBD + NICE MYGO4 |
| Baterie de rezervă | Permite funcționarea în caz de pană de curent; conector dedicat. | NICE PS424 |
| Alimentare solară | Pentru locații fără rețea electrică; nu se conectează împreună cu alimentarea de la rețea. | NICE Solemyo |

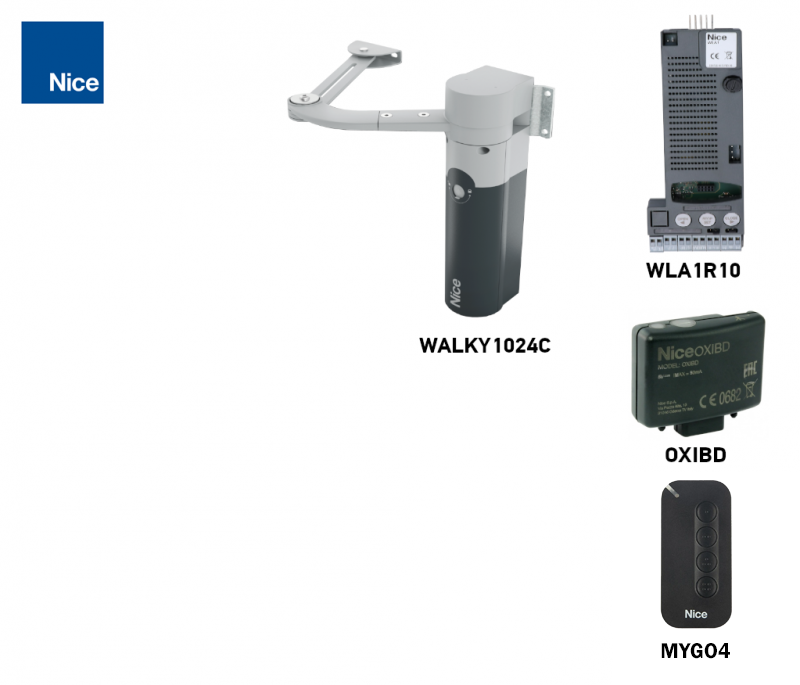

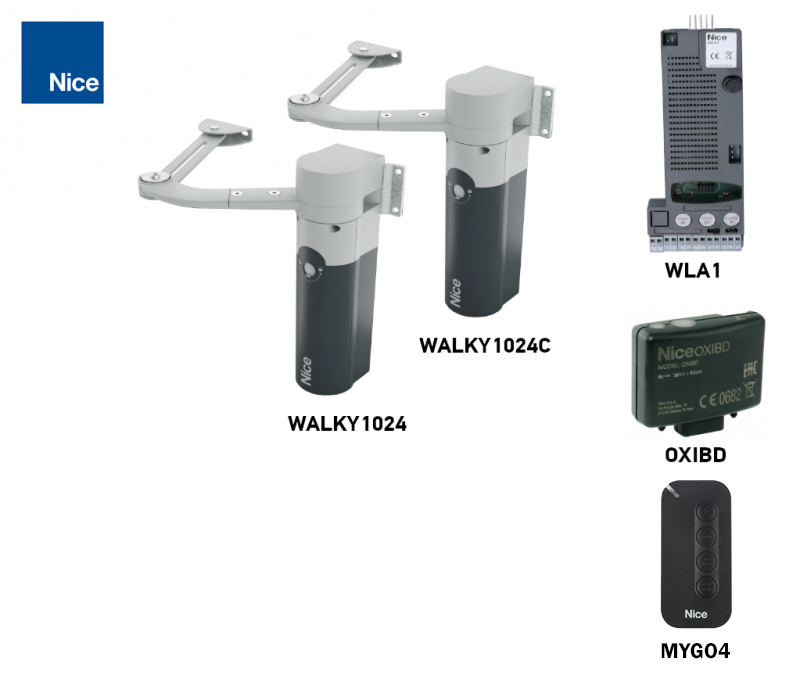

Kituri pentru una sau două foi
WL1024C, ca unitate separată, acționează o singură foaie. La porțile cu două foi, se conectează și un al doilea motor NICE WL1024 fără propria unitate de comandă. Alegeți numărul de motoare și dotările în funcție de kitul dorit. Două motoare nu măresc limita pentru o singură foaie.
| 1 foaie | Acționare individuală | 2 foi |
|---|---|---|
| Kit de bază Cu fotocelule Cu accesorii  | WL1024C individual Un motor cu unitatea de comandă WLA1; accesoriile trebuie adăugate separat. | Kit de bază Cu fotocelule Cu accesorii  |
Când să alegeți WALKY WL1024C
Este potrivită pentru porți batante mai ușoare, cu spațiu liber pentru brațul articulat. Canatul trebuie să se miște lin și să rămână nemișcat după ce îi dați drumul. Automatizarea nu remediază balamalele deteriorate, frecarea sau acțiunea vântului asupra unei umpluturi pline.
| Condiție | Limita pentru un canat |
|---|---|
| Braț lung | Lungime de maximum 1,8 m la o greutate de maximum 100 kg; deschidere de până la 110°, în funcție de geometrie. |
| Greutate maximă | 180 kg la o lungime de 0,8 m, cu brațul lung. Canaturile mai lungi trebuie să se încadreze în graficul comun. |
| Braț scurt | Lungime de maximum 1,6 m la o greutate de maximum 100 kg; deschidere de maximum 90°. |
| Înălțimea canatului | Maximum 2 m, atât cu brațul lung, cât și cu cel scurt. |
| Regim de funcționare | Maximum 100 de cicluri complete pe zi; unitatea de comandă limitează funcționarea la aproximativ 50 de cicluri/oră. Funcționare continuă timp de aproximativ 10 minute, apoi este necesară o pauză. |

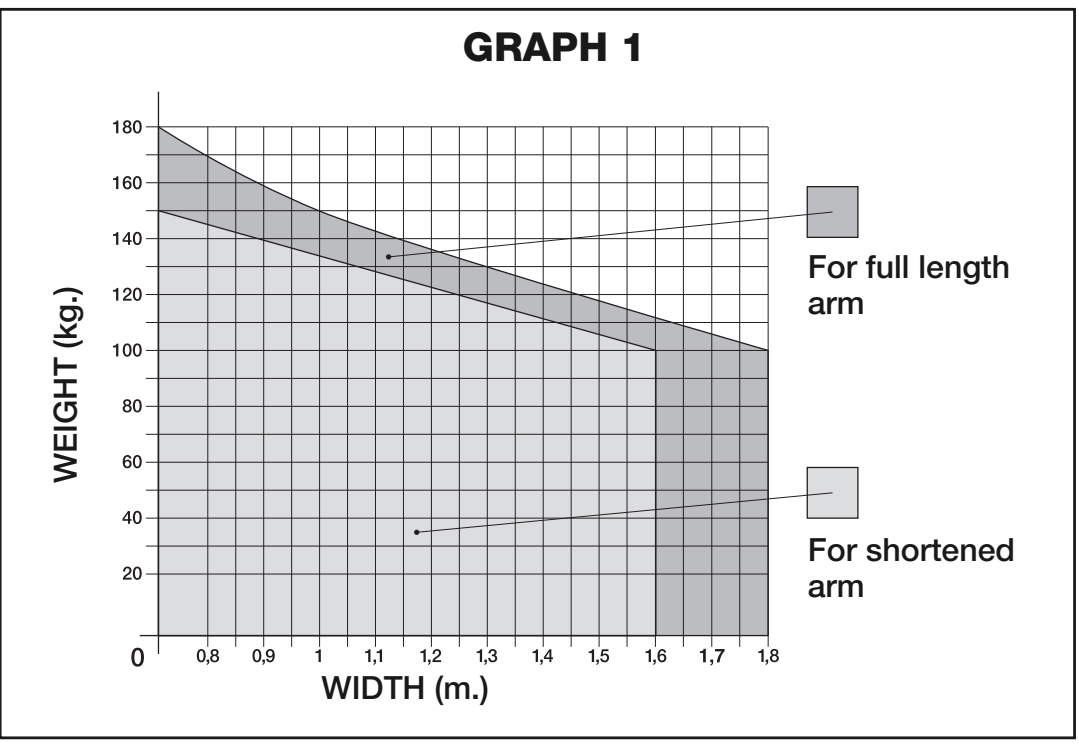

Grafic de utilizare WALKY: pe orizontală, lungimea canatului în m; pe verticală, greutatea în kg; zonele gri corespund brațului lung și celui scurt
Punctul de intersecție dintre greutate și lungime trebuie să se afle în zona gri corespunzătoare. Suprafața umpluturii, vântul, dimensiunile balamalelor și dimensiunile de montaj trebuie evaluate suplimentar. Dacă aveți nevoie să verificați alegerea, contactați-ne cu dimensiunile, greutatea și fotografii ale porții.
Durată de viață estimativă
Indicele de sarcină se stabilește în funcție de intervalul comun de lungime și greutate, apoi se adaugă factorii de mediu. Graficul indică o estimare a numărului de cicluri, nu o garanție sau un număr de ani.
| Factor | Indice: braț lung / braț scurt |
|---|---|
| Lungime sub 1,2 m | Greutate peste 100 kg: 55 % / 65 %. Greutate sub 100 kg: 30 % / 50 %. |
| Lungime 1,2–1,6 m | Greutate peste 80 kg: 55 % / 65 %. Greutate sub 80 kg: 40 % / 50 %. |
| Lungime peste 1,6 m | Greutate peste 60 kg: 55 %. Greutate sub 60 kg: 40 %. Brațul scurt nu se utilizează. |
| Temperatură / umiditate | Peste 40 °C sau sub 0 °C, respectiv umiditate peste 80 %: +15 % / +15 %. |
| Umplutură plină, impermeabilă la vânt | +15 % / +10 %. |
| Zonă expusă la vânt | +15 % / +10 %. |

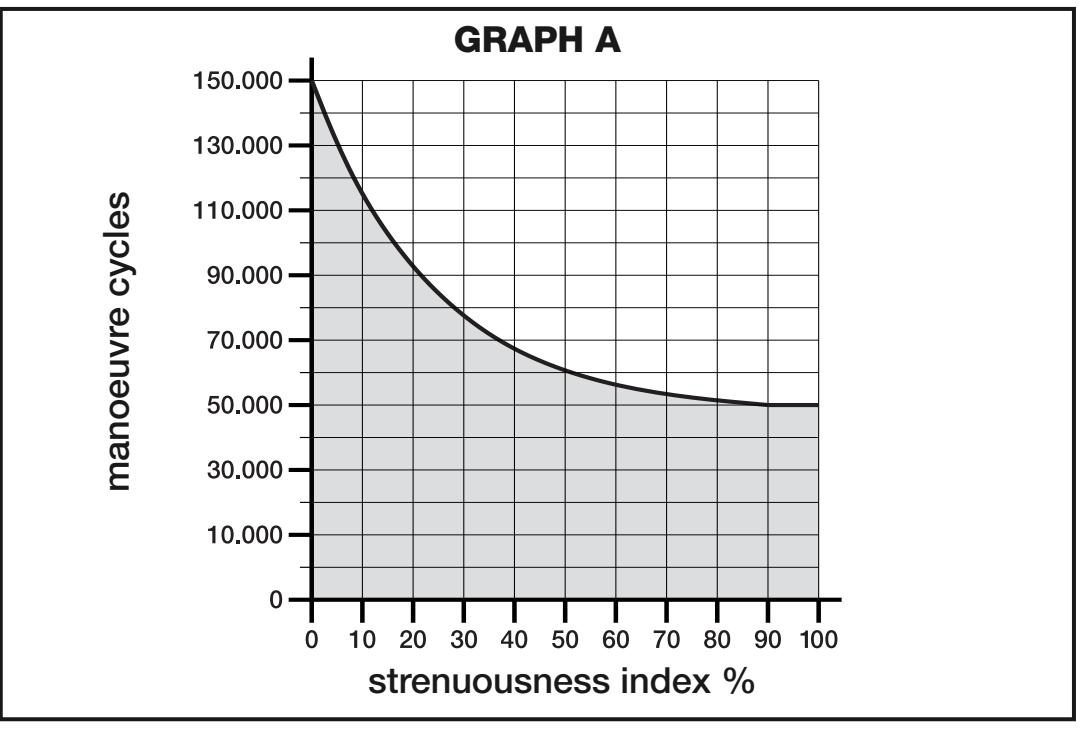

Grafic orientativ al duratei de viață WALKY: pe orizontală, suma indicilor în %; pe verticală, numărul de cicluri
Pentru o greutate situată exact la limita dintre intervale, la evaluarea rezervei utilizați indicele mai mare dintre cele două intervale alăturate. Indicele duratei de viață nu înlocuiește graficul de compatibilitate al automatizării.
Montarea automatizării și a brațului articulat
Montajul, conectarea la rețeaua electrică și testele de siguranță trebuie efectuate de un tehnician calificat. Înainte de intervenție, deconectați alimentarea de la rețea și bateria. Atât în poziția deschisă, cât și în cea închisă sunt necesare opritoare mecanice fixe; acestea nu sunt incluse automat în automatizare.

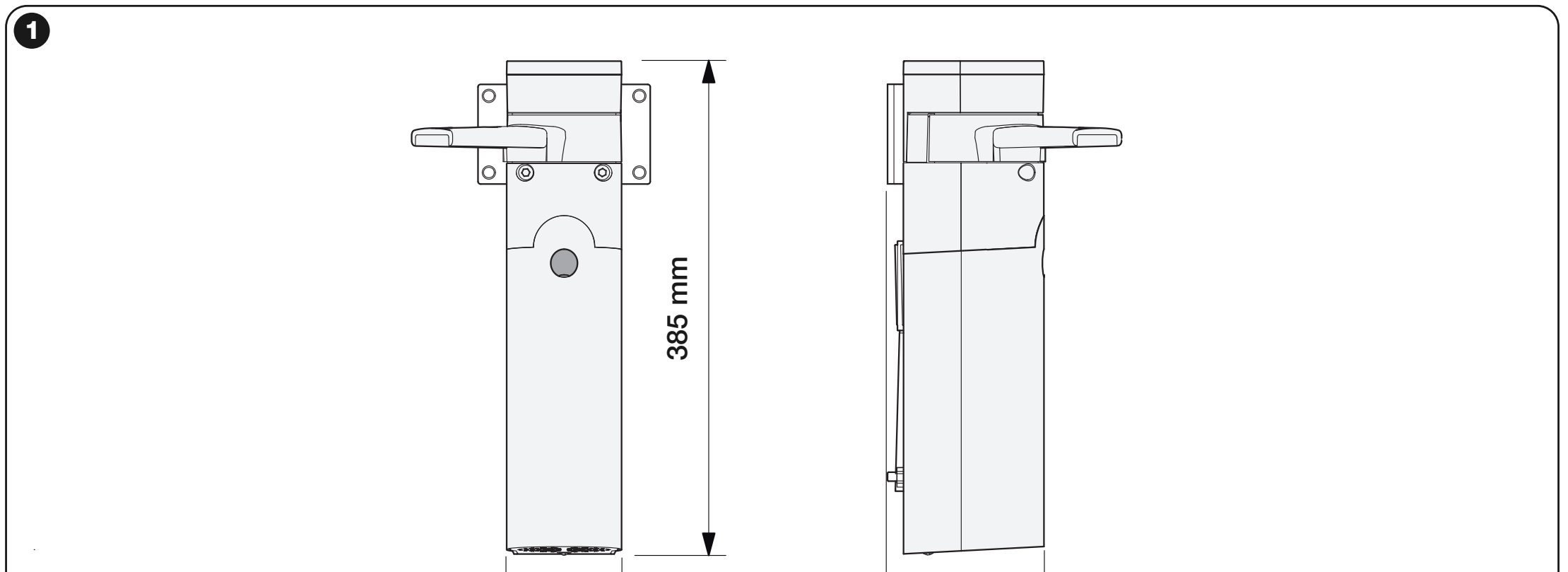

Spațiul necesar brațului și dimensiunile A / B / E
| Dimensiune | Condiție |
|---|---|
| Lățimea stâlpului | Minimum 80 mm. Pentru o lățime de 80–135 mm, suportul posterior se montează rotit la 90°, conform ilustrației. Este vorba despre lățimea zonei de fixare, nu despre o secțiune transversală universală a stâlpului. |
| Spațiu liber E | 80–299 mm: este necesar brațul scurt; deschidere de maximum 90°. De la 300 mm: braț lung, deschidere de până la 110°, în funcție de geometrie. |
| A și B pentru brațul lung | Măsurați poziția balamalei și a suportului conform desenului. Punctul A/B trebuie să se afle în zona gri a graficului pentru unghiul de deschidere dorit. |
| Poziționare | Motorul în poziție verticală; brațul în partea superioară a canatului. Nu montați automatizarea răsturnată, cu brațul orientat în jos. |

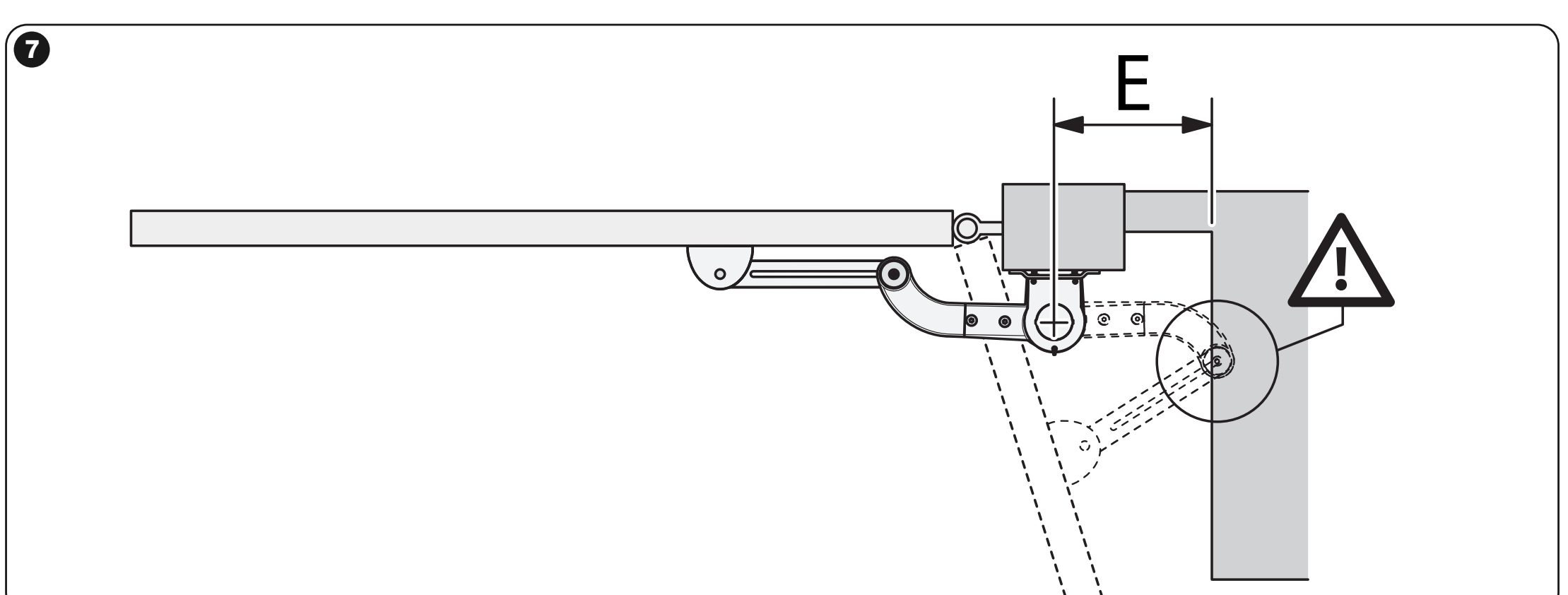

WALKY: măsurarea spațiului liber E în spatele brațului articulat

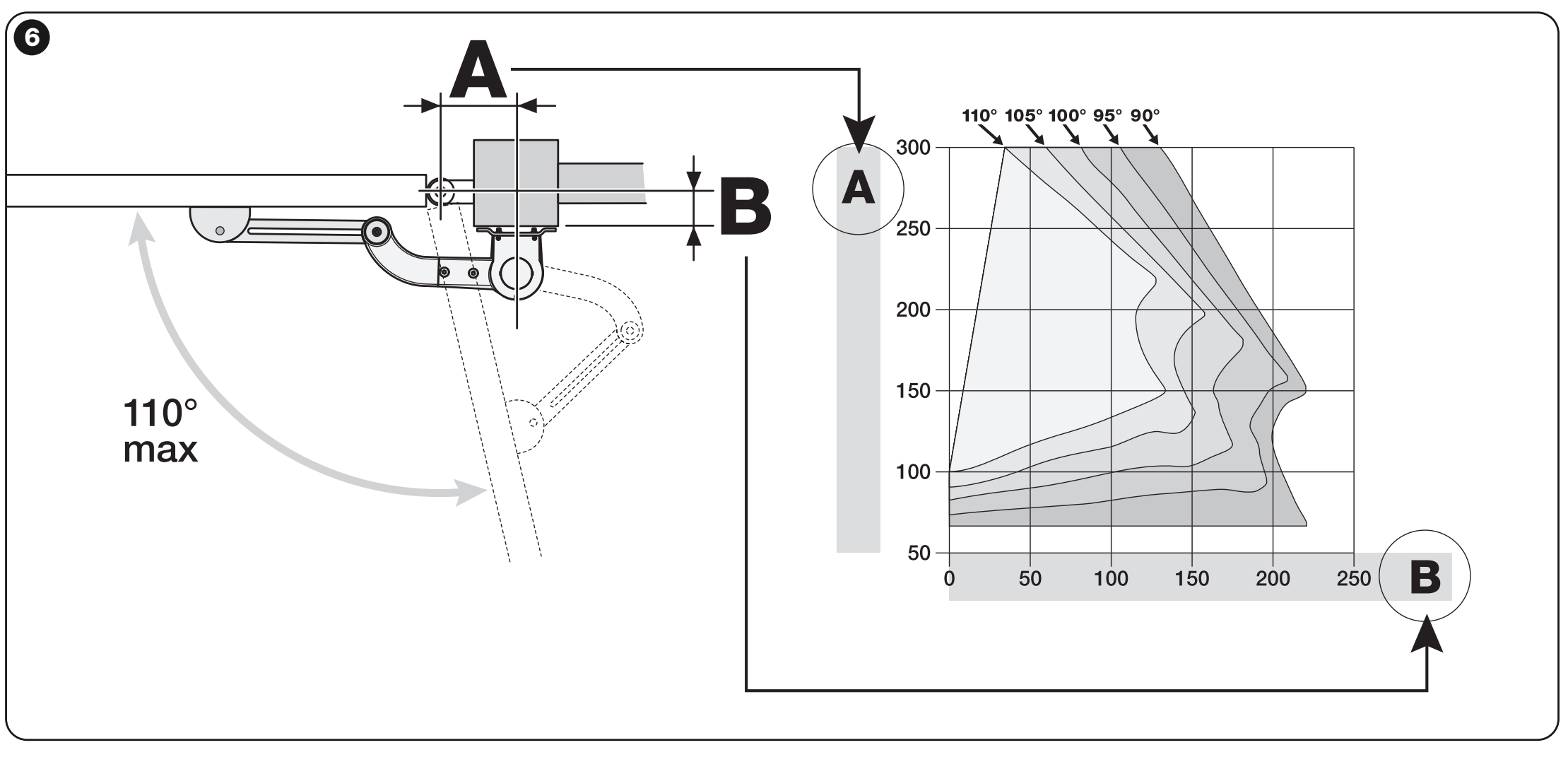

WALKY cu braț lung: dimensiunile A și B în mm și graficul pentru deschiderea la 90–110°
Fixarea suporturilor și a brațului lung
- Asamblați brațul și suportul posterior conform desenului. Partea îndoită a brațului trebuie orientată spre poartă; bolțurile și inelele de siguranță trebuie să se fixeze corect.
- Marcați poziția motorului în funcție de dimensiunile A/B. Ancorați suportul posterior într-un substrat portant; tipul ancorelor și rezistența structurii trebuie evaluate de montator.
- Montați motorul în poziție verticală. Stabiliți poziția suportului frontal pe canat cu motorul deblocat și poarta închisă; respectați configurația pe înălțime, inclusiv cota de control de 75 mm, conform desenului.
- Fixați suportul frontal pe cadrul rigid al canatului. Lăsați mai întâi posibilitatea de a-i regla poziția. Verificați manual întreaga cursă, mișcarea liberă a brațului și contactul cu ambele opritoare.
- După reglarea canatului în poziția închisă, fixați definitiv suportul cu toate cele trei șuruburi. Asigurați brațul cu bolțul și inelul de siguranță.

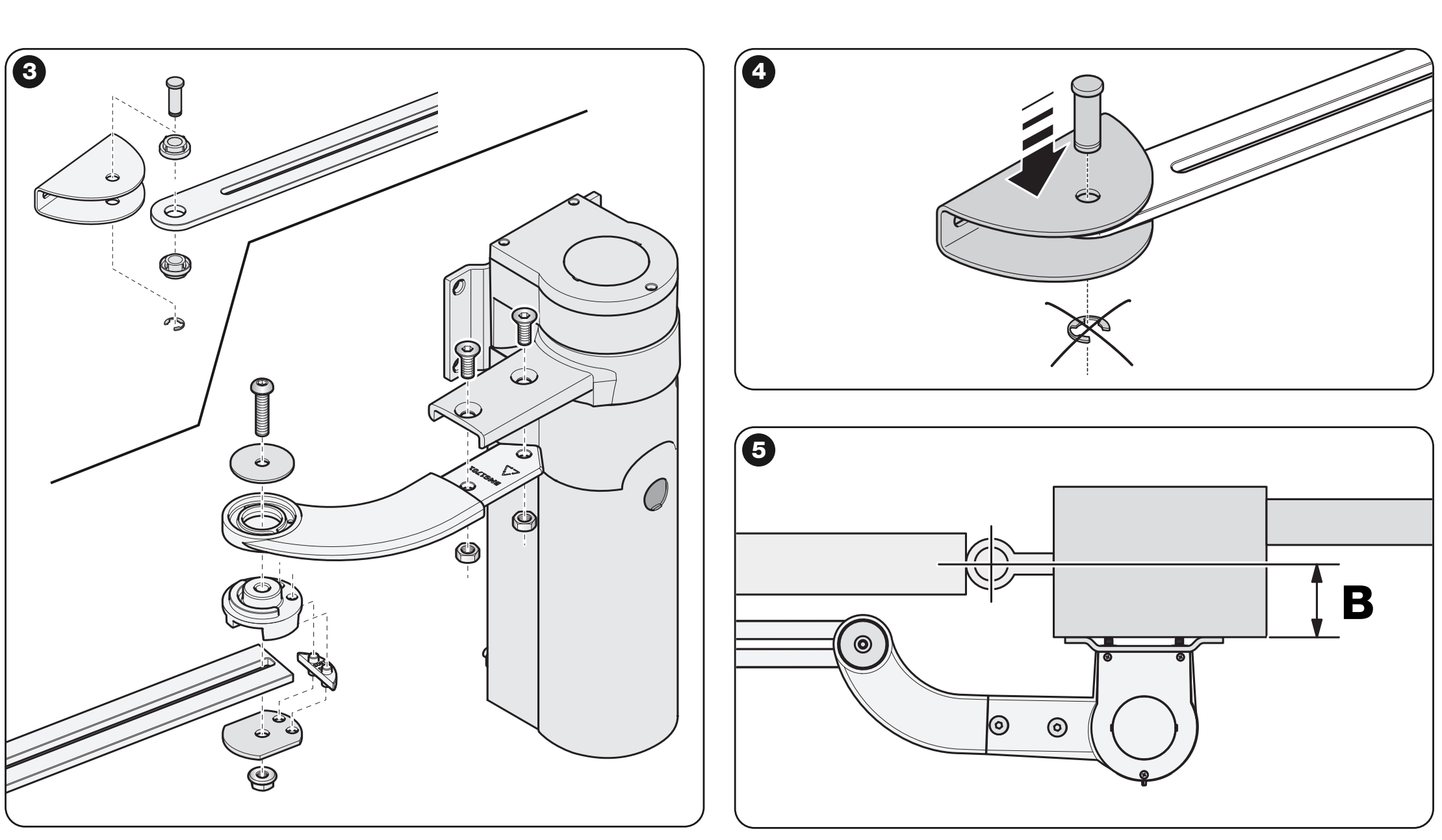

WALKY: asamblarea brațului, suportul posterior și poziția cotei B

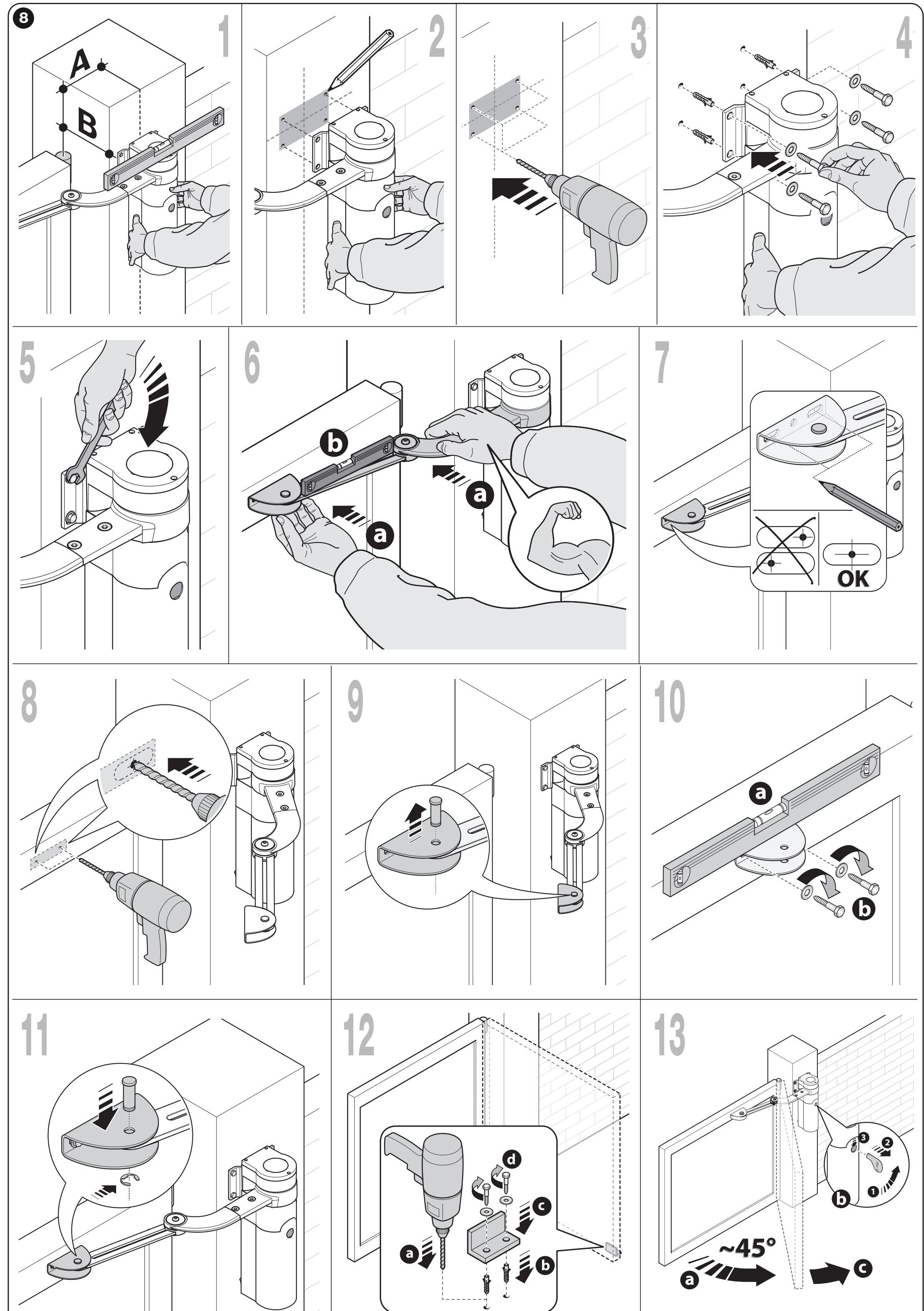

WALKY: montarea pe stâlp, înălțimea suportului canatului și asigurarea finală a brațului

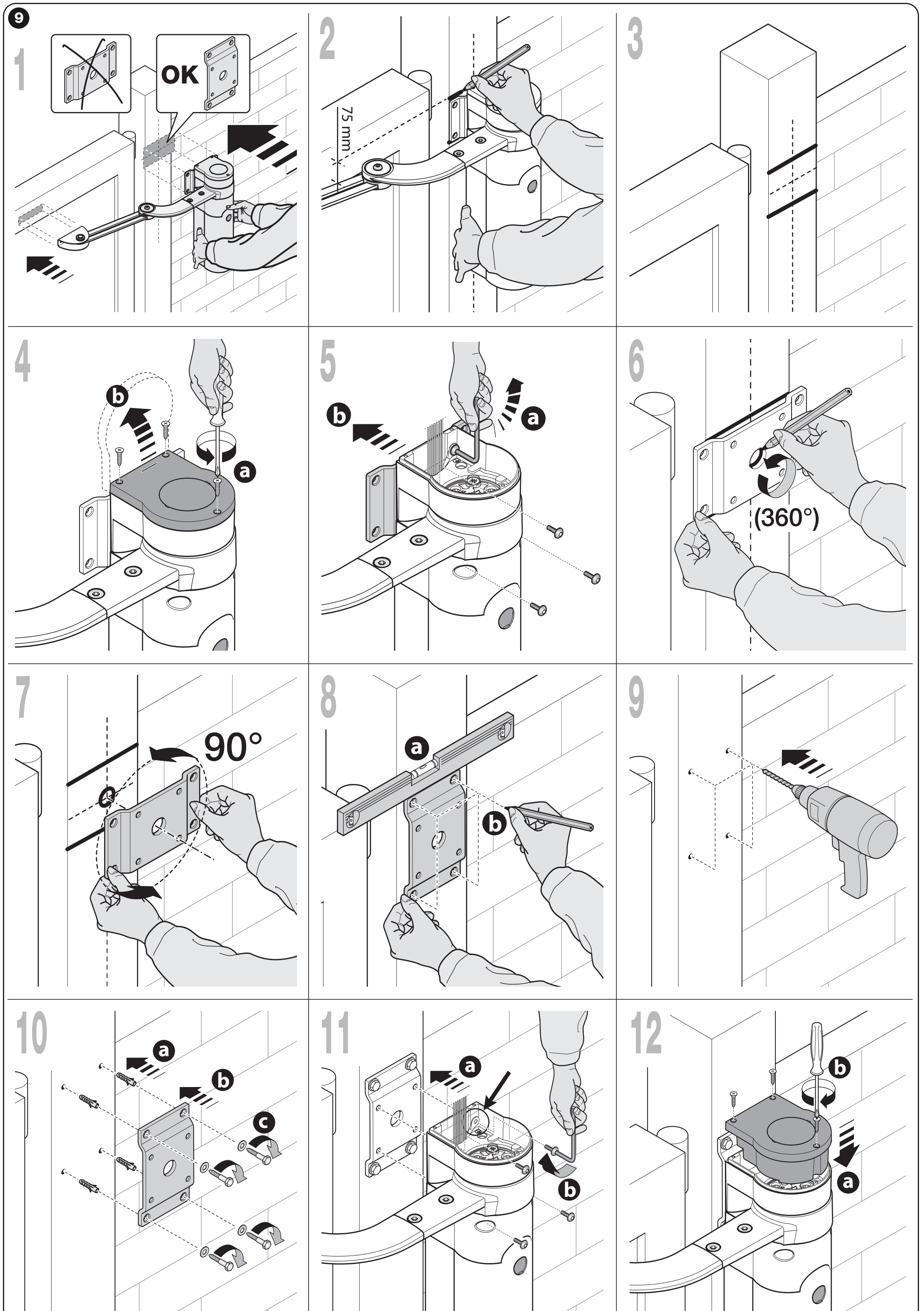

WALKY pe un stâlp cu lățimea de 80–135 mm: rotirea suportului posterior la 90°
Montarea cu brațul scurt
Scurtarea este o operație de montaj necesară când spațiul E este sub 300 mm. Verificați mai întâi limitele brațului scurt și geometria. Dimensiunea C reprezintă distanța dintre axele bolțurilor brațului; se stabilește în punctul de intersecție A/B din grafic. Nu tăiați porțiunea care trebuie scurtată pe baza unei estimări.
- Alegeți valoarea C din grafic în funcție de dimensiunile A/B; deschiderea este de maximum 90°.
- Înainte de tăiere, asamblați brațul în poziția de verificare. Verificați, atât cu poarta închisă, cât și cu aceasta deschisă, poziția suportului și axa balamalei cu ajutorul unui șnur, conform ilustrației AA/BB.
- Numai după ce ați verificat întreaga cursă, ajustați lungimea conform desenului, îndepărtați muchiile ascuțite și finalizați fixarea.
- Verificați din nou opritoarele, mișcarea liberă și absența oricărei coliziuni între braț, stâlp și canat.

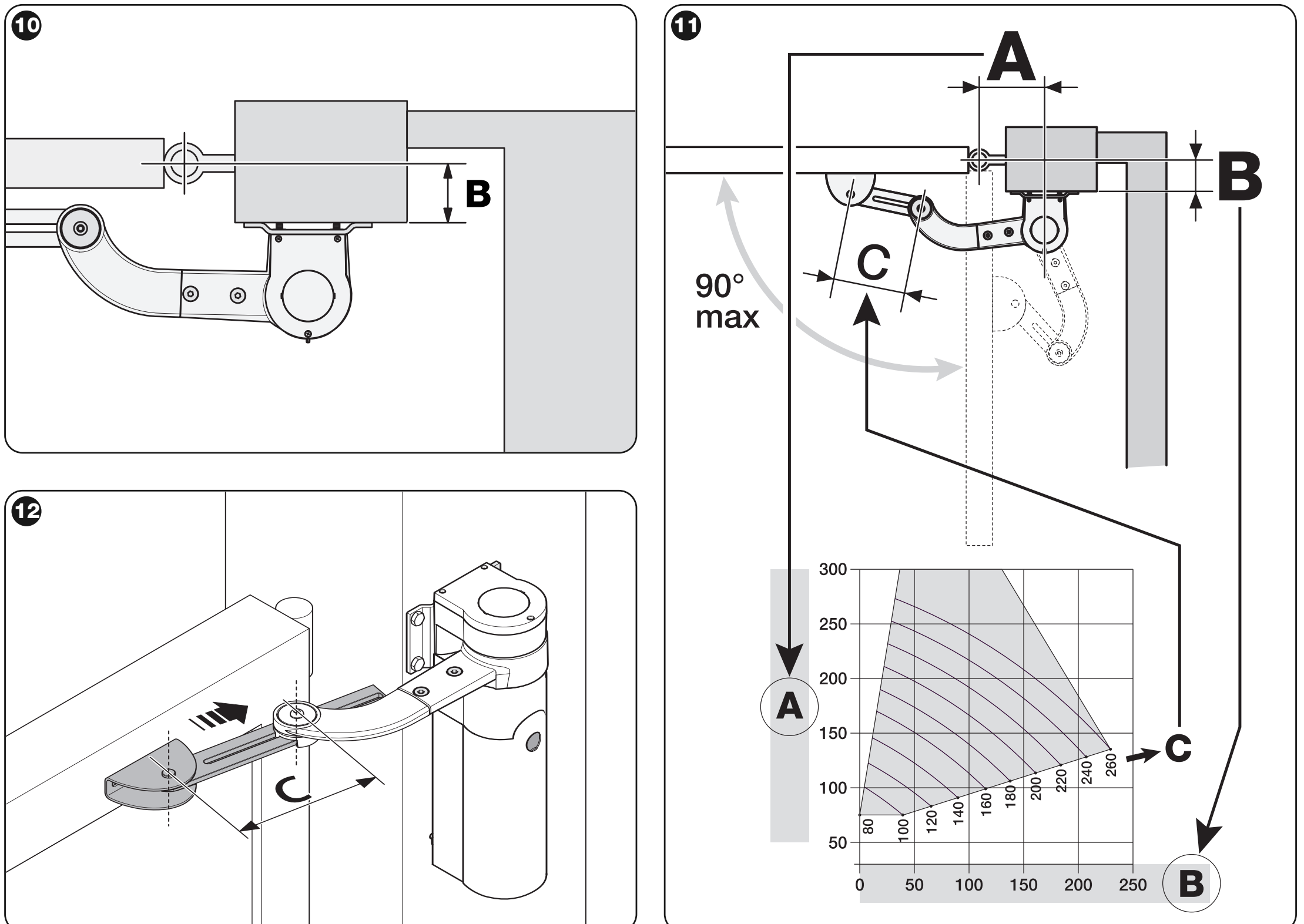

WALKY: dimensiunile A, B și C și graficul pentru brațul scurt, cu deschidere de până la 90°

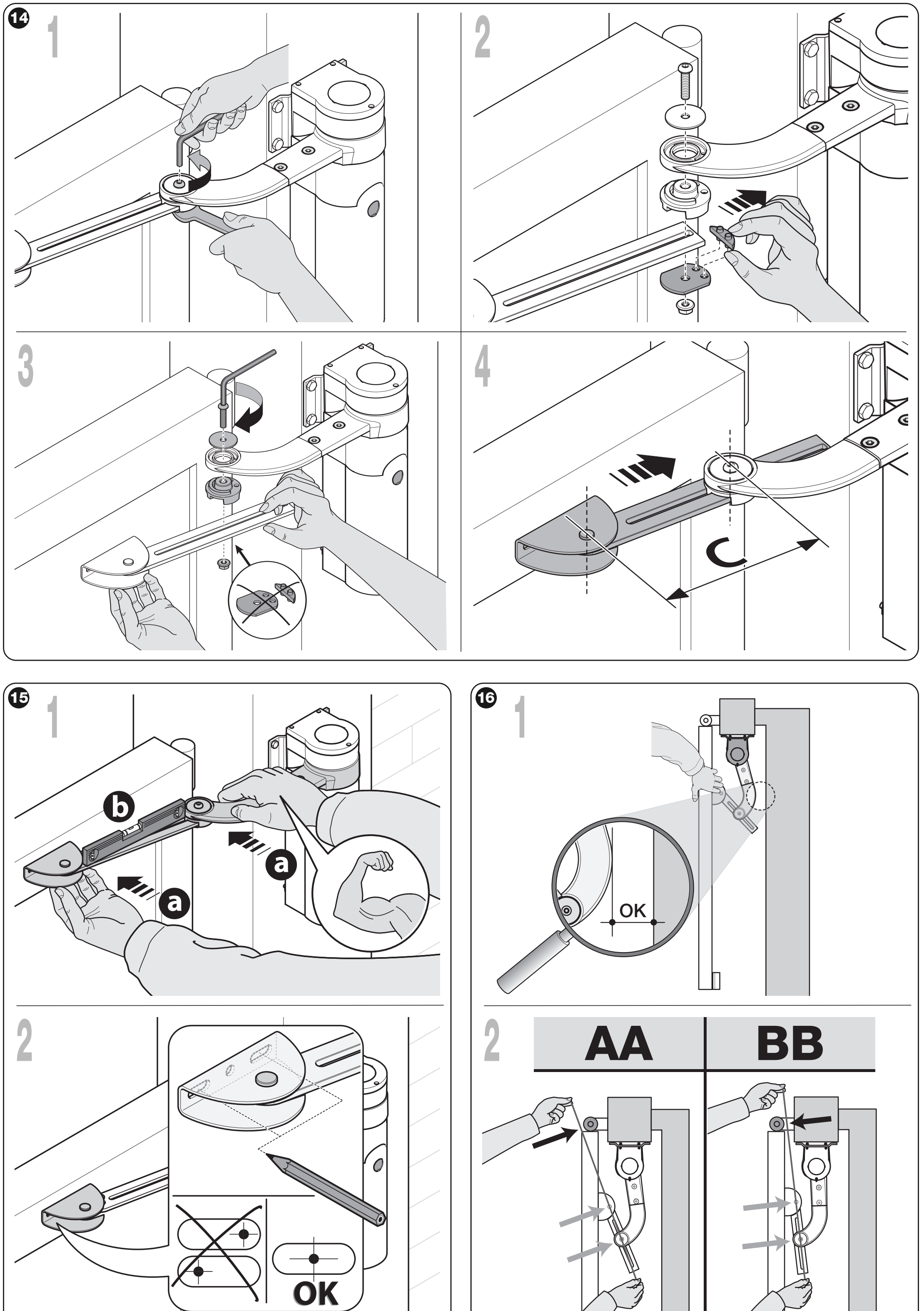

WALKY: reglarea C și verificarea axei balamalei în pozițiile AA și BB

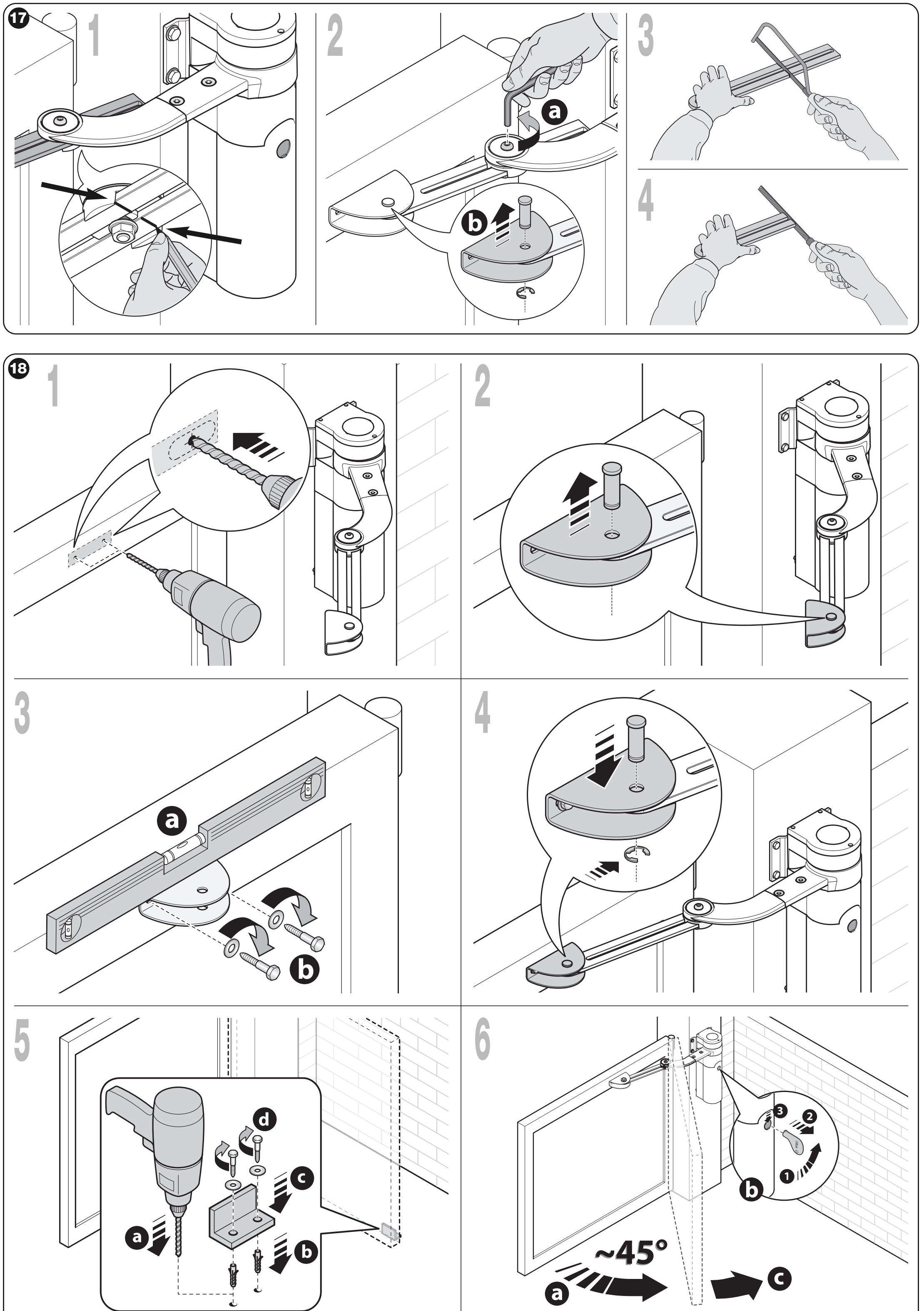

WALKY: scurtarea și finalizarea montajului brațului după verificarea geometriei
Conectarea unității de comandă WLA1
Motorul WL1024C include unitatea de comandă WLA1 și modulul de alimentare de la rețea. Separați cablurile de rețea de cele de semnal și folosiți presetupe, garnituri și toate șuruburile capacului. Cablurile nu trebuie să împiedice mișcarea capacului și nici să acopere LED-ul.
Cablare și lungimi maxime
| Traseu | Cablu / lungime maximă |
|---|---|
| Rețea 230 V AC | 3 × 1,5 mm² / 30 m. Pentru lungimi de peste 30 m, folosiți 3 × 2,5 mm² și împământare de protecție lângă automatizare. |
| Încuietoare electrică ELS | 2 × 1 mm² / 6 m. |
| BlueBUS | 2 × 0,5 mm² / 20 m; pentru 20–40 m, folosiți 2 × 1 mm². |
| Comutator cu cheie | 2 cabluri de 2 × 0,5 mm² / 50 m; este posibil și un singur cablu de 4 × 0,5 mm². |
| Al doilea motor WL1024 | 3 × 1,5 mm² / 6 m. |
| Antenă | RG58 / maximum 20 m; se recomandă sub 5 m. |
Alimentarea de la rețea și împământarea
Faza L și conductorul neutru N conectați-le conform etichetei modulului de alimentare. Conductorul de protecție PE se conectează la clema de împământare marcată. Dispozitivul de deconectare trebuie să permită deconectarea în siguranță a întregii automatizări; deconectați separat bateria.

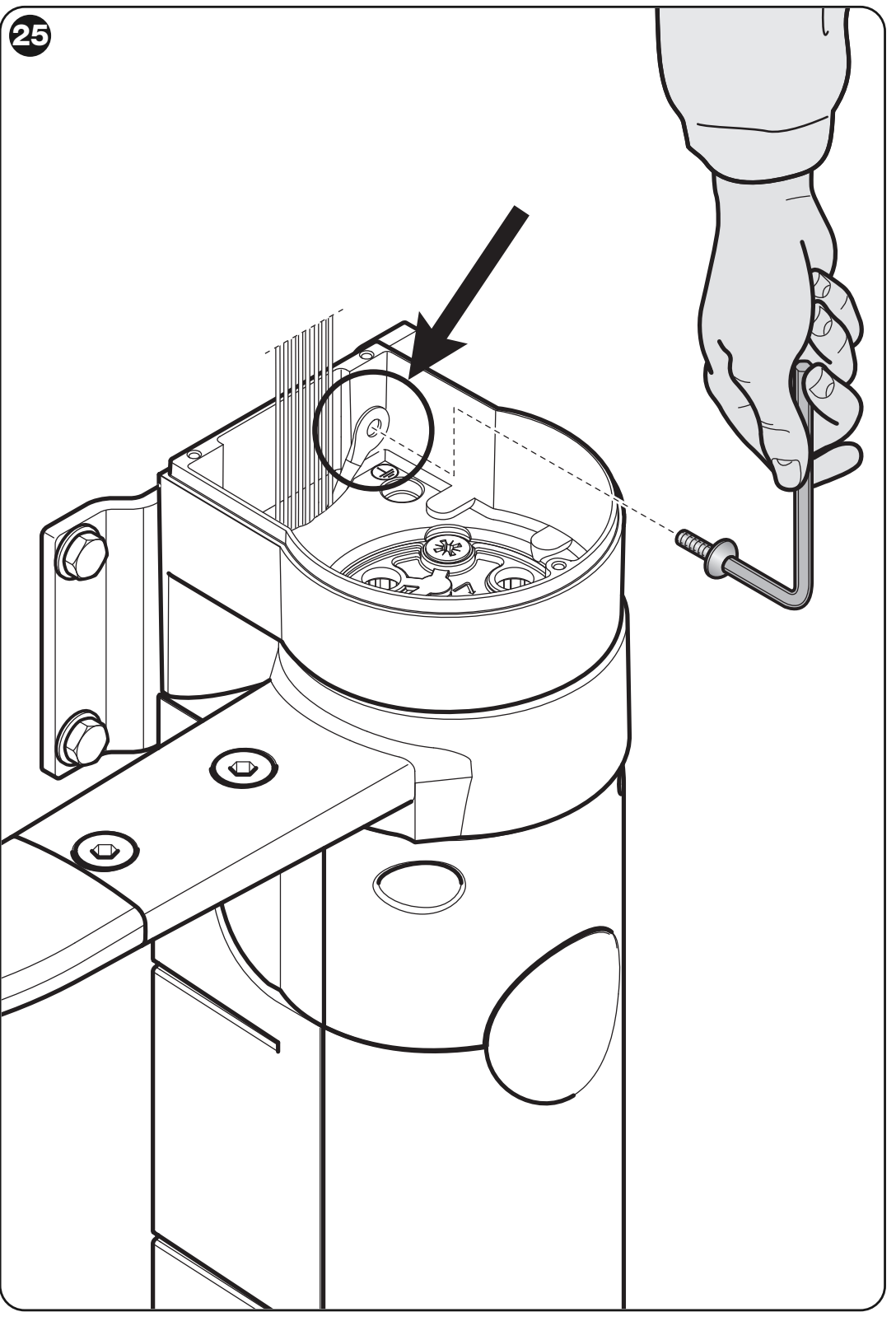

WALKY: acces la modulul de rețea și la împământarea de protecție
Orientarea pe placa WLA1

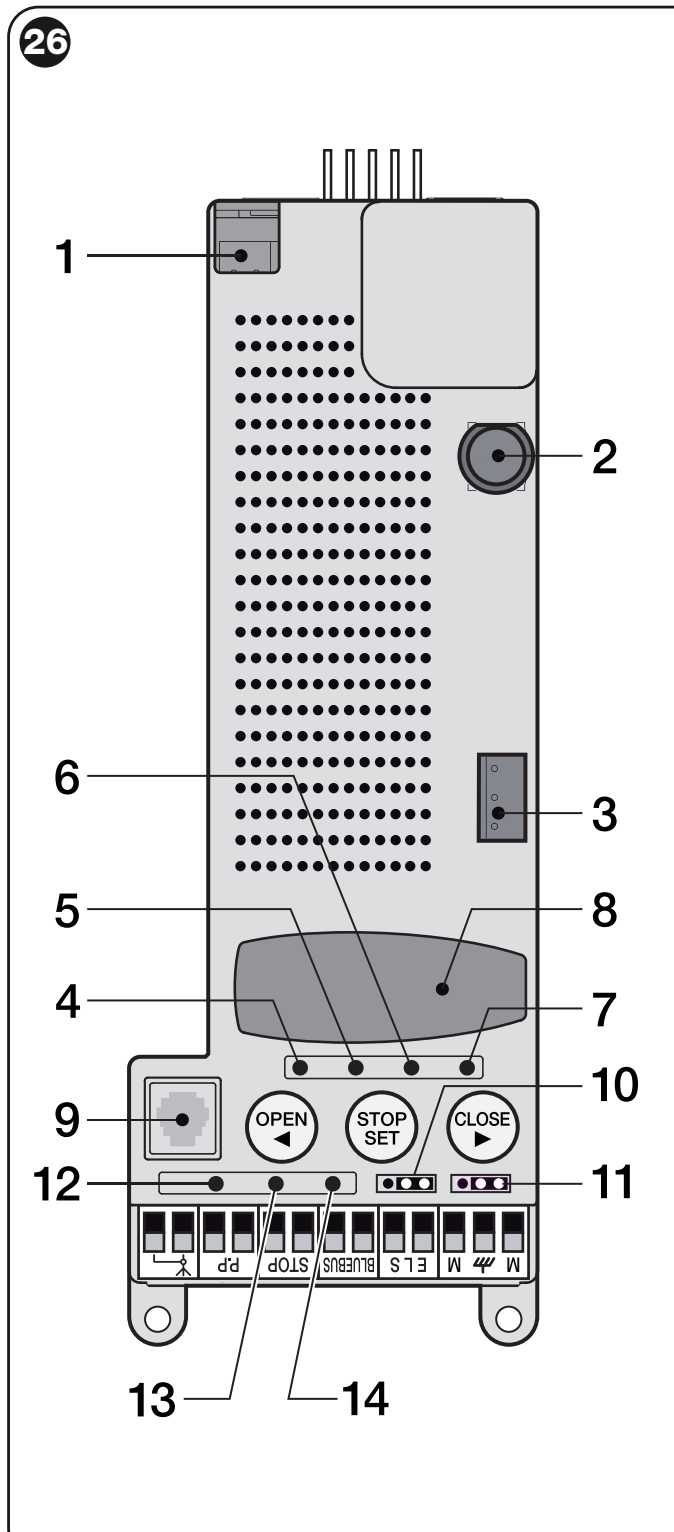

WLA1: conectori, punți JA/JB, butoane și LED-uri; numerele corespund tabelului
| Numărul din imagine | Element |
|---|---|
| 1 / 2 / 3 | Conector pentru baterie sau Solemyo / siguranță / conector pentru motor. |
| 4 / 5 / 6 / 7 | LED-uri de programare L1 / L2 / L3 / L4. |
| 8 / 9 | Soclu pentru receptor SM / interfață BusT4. |
| 10 / 11 | Punți JA / JB pentru configurația porții. |
| 12 / 13 / 14 | LED-uri P.P. / STOP / BlueBUS. |
Borne și polaritatea accesoriilor
| Bornă / conector | Utilizare |
|---|---|
| BlueBUS | Alimentare și comunicație cu două fire pentru dispozitive compatibile, fără polaritate. Nu este o ieșire universală de 24 V. |
| P.P. | Contact NO fără potențial pentru comanda pas cu pas; contactul în sine nu are polaritate. |
| STOP | Intrare de siguranță configurată pentru NO, NC sau 8,2 kΩ. Schimbarea stării de repaus oprește mișcarea și declanșează o scurtă inversare a sensului. |
| Auxiliar + / − | Plusul (+) este borna din stânga marcată P.P., iar minusul (−) este borna din stânga marcată STOP, în orientarea din detaliul de mai jos. Cu alimentare de la rețea sau Solemyo: 18–31 V DC; cu PS424: aproximativ 11–14 V DC, maximum 200 mA în total. Rămâne activă și în standby. |
| ELS | Din fabrică, încuietoare electrică 12 V AC, max. 15 VA; tensiunea alternativă nu are plus/minus. Un alt mod de funcționare necesită configurarea prin Oview. |
| FLASH pe modulul de alimentare | Lampă WLT sau lampă de 12 V DC, până la 21 W; folosiți conectorul destinat și funcția de lampă de semnalizare. Nu o confundați cu ELS sau cu alimentarea auxiliară. |
| SM / BusT4 | Receptor cu conectare directă / interfață de service; nu sunt borne de alimentare pentru accesorii. |
| Antenă | Semnal și ecranaj pentru cablul coaxial; nu este o ieșire de alimentare +/−. |

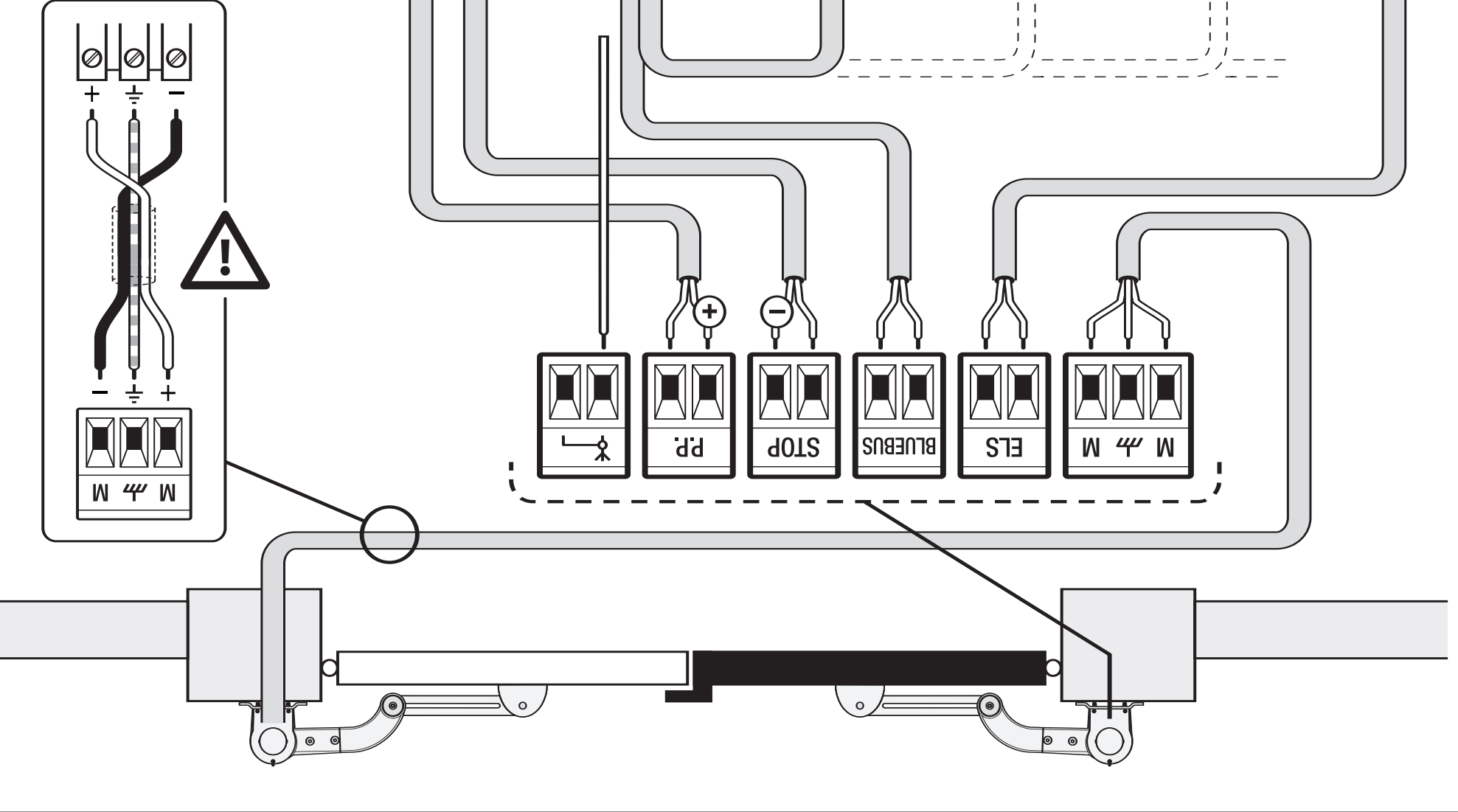

WLA1: detaliu al bornelor P.P., STOP, BlueBUS, ELS și ale celui de-al doilea motor

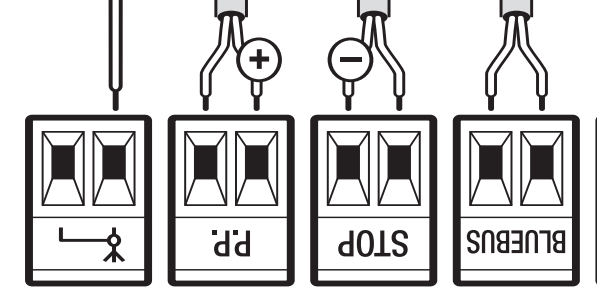

WLA1: plus auxiliar la P.P. și minus la STOP; orientarea este cea din detaliu
Al doilea motor WL1024
Motor fără unitate de comandă NICE WL1024 conectați-l la blocul de borne cu trei poli destinat motorului. Cele două conductoare de la capete sunt pentru motor, iar borna din mijloc, marcată cu simbolul de împământare, este PE, nu minus. Polaritatea la ieșirea motorului se schimbă în funcție de sens; ieșirea nu este o sursă de alimentare pentru accesorii. Motorul integrat se conectează cu propriul conector, care are o singură orientare corectă. Înainte de învățare, setați JA/JB în funcție de întreaga configurație.
Fotocelule BlueBUS și adrese
NICE EPMB conectați în paralel la BlueBUS, cu două fire fără polaritate. TX și RX din aceeași pereche trebuie să aibă aceleași punți; fiecare pereche are o adresă diferită. După fiecare modificare, repetați învățarea dispozitivelor. Fotocelulele cu releu nu se conectează direct la BlueBUS.
| Adresă | Funcție pe WALKY |
|---|---|
| FOTO / FOTO II | Perechi active la închidere; opresc și inversează sensul mișcării. |
| FOTO 1 / FOTO 1 II | Perechi active atât la deschidere, cât și la închidere. |
| FOTO 2 / FOTO 2 II | Perechi active la deschidere; opresc și inversează sensul mișcării. |
| FA1 / FA2 | Comandă de deschidere; nu înlocuiește o pereche de protecție. La TX și RX compatibile se întrerupe puntea A. |
| Capacitate BlueBUS | Maximum 15 unități: până la 6 perechi de siguranță, 2 perechi cu funcție de deschidere și 4 dispozitive de comandă compatibile. |
Setați poziția exactă a punților conform instrucțiunilor fotocelulelor EPMB pentru adresa selectată. Alegeți poziția perechii în funcție de zona protejată; după învățare, verificați reacția fiecărei perechi în timpul deschiderii și închiderii efective.

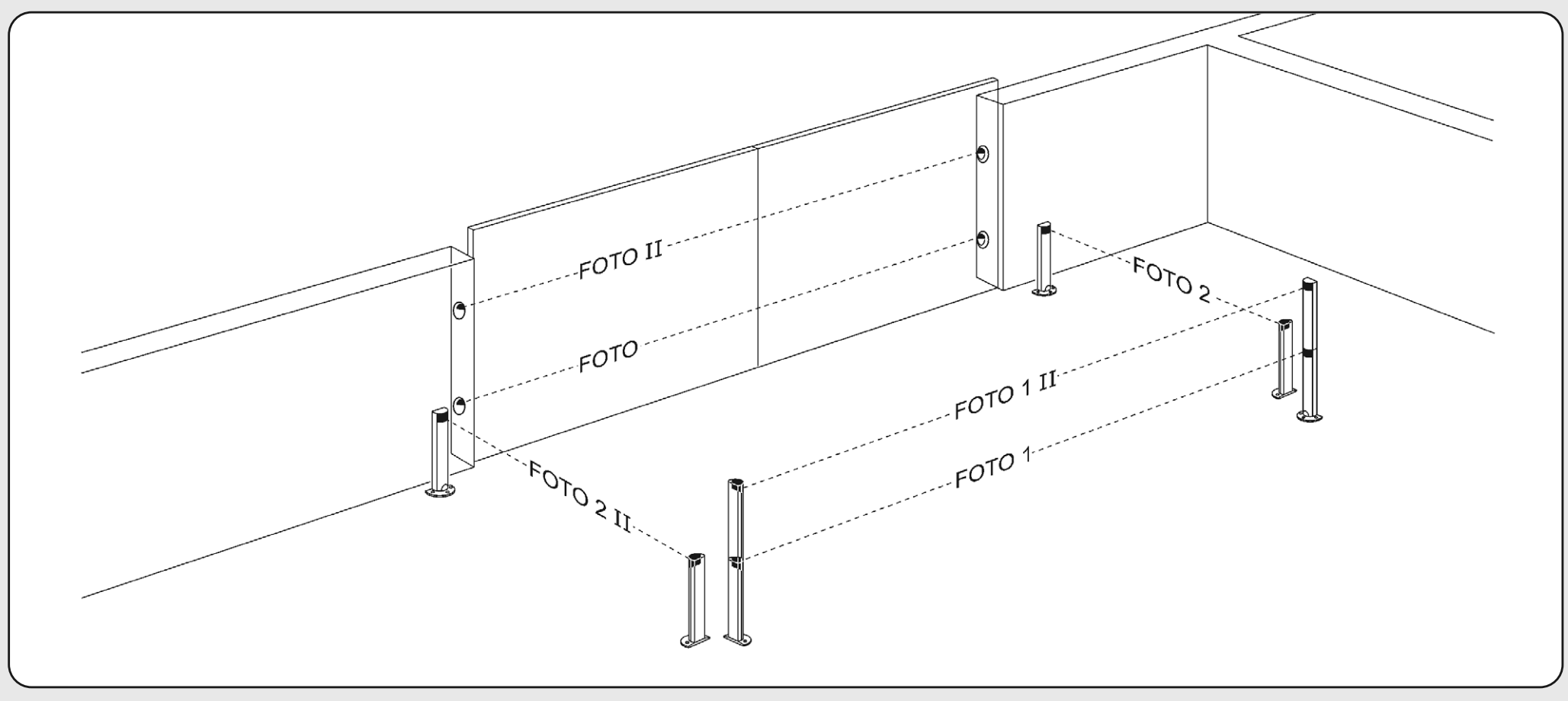

WALKY: pozițiile perechilor FOTO, FOTO II, FOTO 1, FOTO 1 II, FOTO 2 și FOTO 2 II
Adresa FOTO 3 nu este permisă pe WLA1. Nu transferați adresarea de la un alt motor.
Intrare de siguranță STOP
Contactele NO se conectează în paralel, iar cele NC în serie. Se pot conecta în paralel două dispozitive rezistive de 8,2 kΩ acceptate; pentru un număr mai mare se utilizează conexiunea în cascadă prescrisă, cu o singură rezistență terminală. Montatorul stabilește schema mixtă NO/NC/rezistivă conform instrucțiunilor. Centrala memorează starea de repaus în timpul învățării; după modificare, învățarea trebuie reluată și verificată. Nu eliminați protecția necesară a porții folosind o rezistență.
Lampă de avertizare WLT și ieșire ELS
NICE WLT se poate monta în partea superioară a WL1024C și conecta la conectorul dedicat FLASH al modulului de alimentare. În timpul mișcării, în modul de semnalizare luminoasă trebuie să clipească 0,5 s pornit / 0,5 s oprit. WLT are și funcția de lumină de însoțire sau de amurg; selectați funcția dorită conform instrucțiunilor sale.
Dacă WLT se montează separat, în afara motorului, se conectează la ELS, a cărui funcție trebuie modificată prin Oview. Din fabrică, ELS este o ieșire pentru yală, nu pentru lampă de avertizare. Nu inversați conectorul WLT și nu determinați polaritatea după P.P./STOP.
| Funcția selectată | Limita electrică a ieșirii |
|---|---|
| Yală electrică | 12 V AC / maximum 15 VA, fără polaritate. |
| Lampă de avertizare | WLT sau lampă de 12 V DC / maximum 21 W. |
| Altă lampă sau releu | La rețeaua de 24 V DC −30 % / +30 %, max. 4 W; cu PS424, 12 V DC −10 % / +25 %, max. 4 W. Verificați setarea și compatibilitatea înainte de conectare. |
Baterie de rezervă PS424
NICE PS424 nu este inclusă automat în motor. Conectați-o la conectorul dedicat numai după finalizarea montajului, a învățării și a testelor. În cazul unei pene de curent, tensiunea ieșirii auxiliare scade. Numărul de cicluri depinde de poartă, de consum și de starea bateriei.

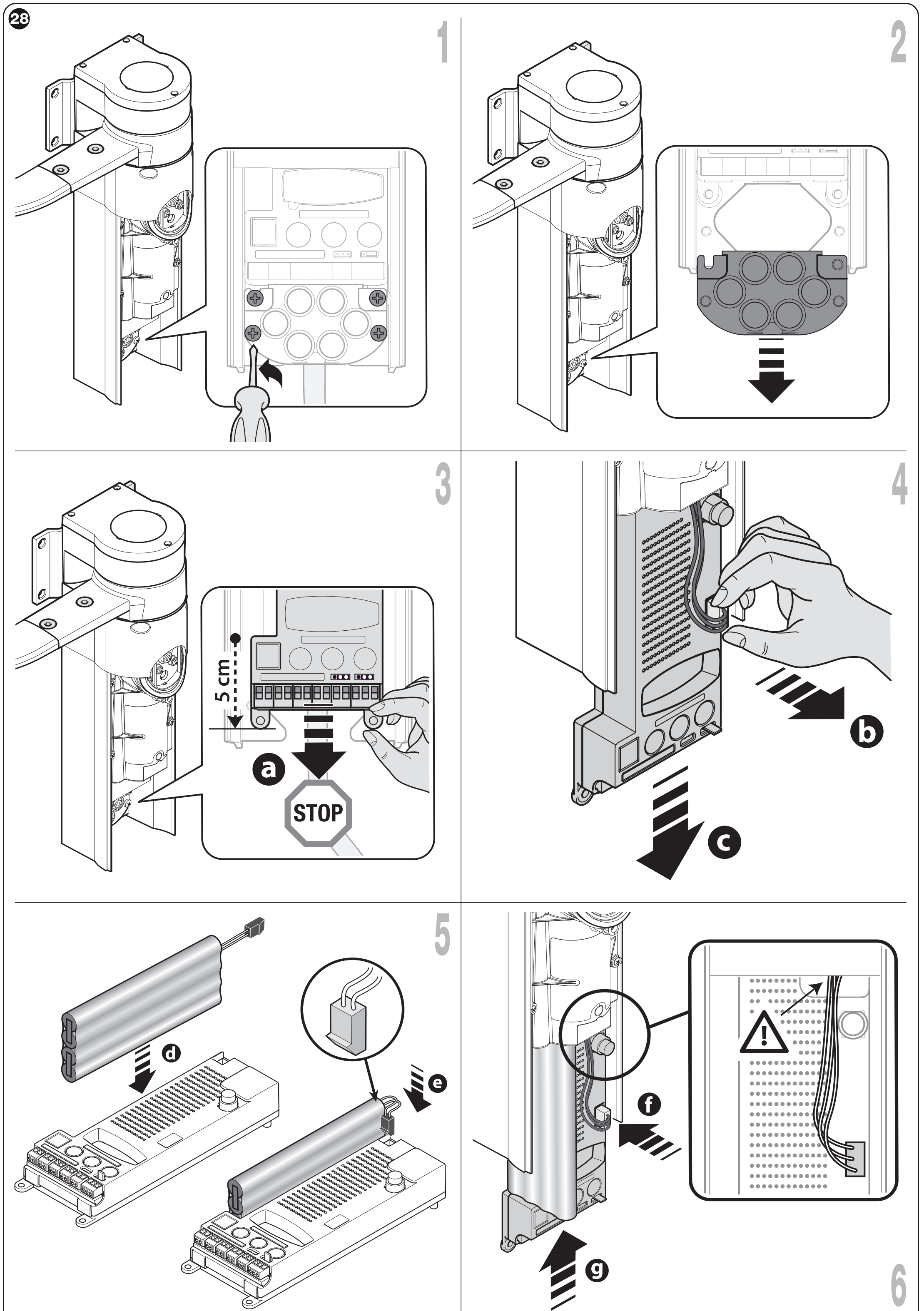

WALKY: receptorul plug-in SM și instalarea bateriei de rezervă PS424
Solemyo și interfața de service
NICE Solemyo utilizează același conector dedicat ca alimentarea de rezervă. În cazul sistemului Solemyo, alimentarea de la rețea nu trebuie să fie conectată simultan. Configurați reducerea consumului și ansamblul solar conform sistemului. Oview se conectează la BusT4 și permite setări suplimentare și diagnosticare. Setarea Stand-by BlueBUS prin L4 nu este identică cu funcția Stand-by All prin Oview.
Pornirea inițială și învățarea
Restricționați accesul persoanelor în zona porții. După pornire, BlueBUS trebuie să clipească o dată pe secundă, fotocelulele TX/RX trebuie să semnalizeze funcționarea, iar lampa de avertizare trebuie să fie stinsă în repaus. Dacă starea nu este cea corectă, deconectați alimentarea și verificați cablajul. Învățarea nu este un test de siguranță.
1. Învățarea BlueBUS și STOP
- Țineți apăsat OPEN + STOP/SET aproximativ 3 s.
- Eliberați când L1 și L2 clipesc rapid.
- Așteptați finalizarea. LED-ul STOP trebuie să fie aprins, L1/L2 se sting; L3/L4 pot începe să clipească pentru a indica faptul că trebuie învățate pozițiile.
Efectuați învățarea și fără accesorii conectate. Repetați-o după fiecare adăugare sau îndepărtare a unui dispozitiv.
2. JA / JB în funcție de configurație și de ordinea canaturilor
Înainte de învățare, selectați din imagine configurația exactă: poziția motorului cu unitatea de comandă, unul sau două canaturi și eventuala suprapunere a canaturilor. Blocul negru indică unitatea de comandă, iar săgeata indică canatul care se suprapune. Poziționați punțile JA/JB exact conform rândului corespunzător; nu alegeți poziția doar după indicația „motor stânga”, fără a ține cont de orientarea din imagine.

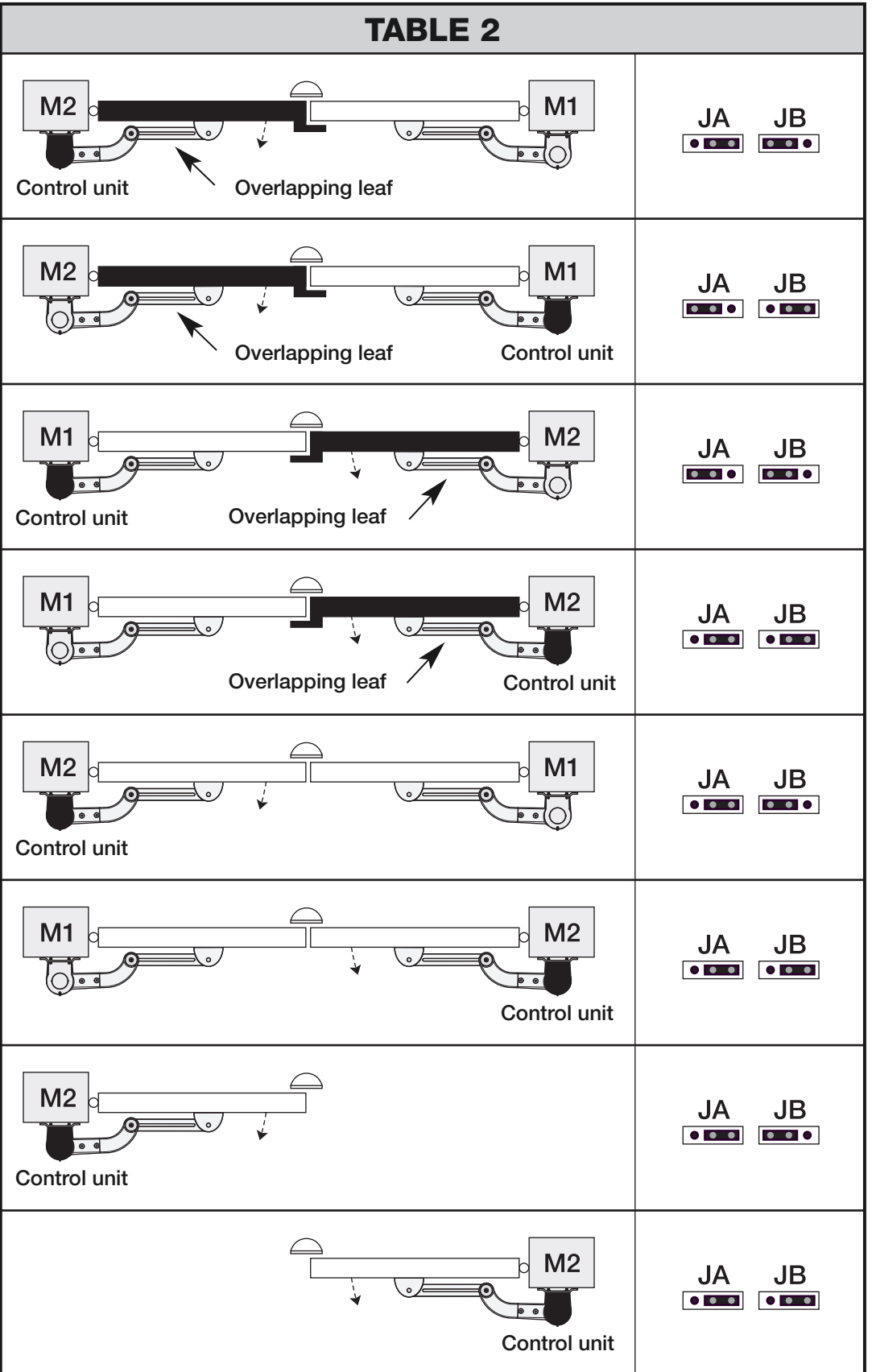

WALKY: opt configurații ale porții și pozițiile corespunzătoare ale punților JA și JB
3. Învățarea opritoarelor mecanice
- Verificați existența opritoarelor fixe atât la deschidere, cât și la închidere. Deblocați motoarele, aduceți canaturile aproximativ la jumătatea cursei și blocați-le din nou.
- Țineți apăsat STOP/SET + CLOSE aproximativ 3 s; eliberați când L3/L4 clipesc rapid.
- Urmăriți ordinea: închidere lentă M1, închidere lentă M2, deschidere lentă M2 și M1, închidere rapidă completă a ambelor canaturi. În cazul unui singur motor, se execută secvența corespunzătoare pentru un singur canat.
- Dacă prima mișcare nu este în direcția închiderii sau dacă închiderea nu începe cu M1, opriți cu orice buton. Cu alimentarea deconectată, verificați JA/JB și, dacă este necesar, polaritatea firelor motorului WL1024.
- Finalizarea cu succes este confirmată de stingerea L3/L4. Dacă este activată o fotocelulă, o comandă sau un alt dispozitiv, învățarea se întrerupe și trebuie reluată integral.
Apoi efectuați câteva deschideri și închideri complete. Verificați pornirea, viteza normală, încetinirea, oprirea la opritoare și testele de siguranță.
Programarea WLA1 – patru LED-uri L1 până la L4
OPEN deschide, CLOSE închide, iar STOP/SET oprește; în timpul setării, OPEN/CLOSE selectează LED-urile. Modificarea forței sau a vitezei impune reverificarea mișcării și a forțelor de impact. Nu compensați o defecțiune a balamalelor prin mărirea forței.
Nivelul I – funcții ON / OFF
- Țineți apăsat STOP/SET aproximativ 3 s și eliberați când L1 clipește.
- Selectați LED-ul funcției cu OPEN/CLOSE.
- Apăsați scurt SET. Clipirea scurtă înseamnă OFF, iar clipirea lungă înseamnă ON.
- După 10 s fără apăsarea unui buton, modul se încheie și modificările sunt salvate.
| LED – funcție | Comportament și setare din fabrică |
|---|---|
| L1 – Închidere automată | ON: după deschidere, închide după timpul II/L1. OFF: așteaptă o comandă. Setarea din fabrică: OFF. |
| L2 – Închidere după activarea fotocelulei | ON: dacă fotocelula este activată în timpul deschiderii sau închiderii, timpul de pauză se reduce la 5 s. Dacă închiderea automată era dezactivată și fotocelula este activată în timpul închiderii, se activează închiderea după pauza programată. OFF: această funcție nu este utilizată. Setarea din fabrică: OFF. |
| L3 – Închidere întotdeauna | ON: dacă poarta este deschisă la revenirea alimentării, se închide după 5 s de presemnalizare luminoasă. OFF: după revenirea alimentării de la rețea, poarta rămâne în starea inițială. Setarea din fabrică: OFF. |
| L4 – Stand-by BlueBUS | ON: la un minut după mișcare, dezactivează BlueBUS și LED-urile obișnuite; BlueBUS clipește lent. O comandă nouă restabilește funcționarea cu o scurtă întârziere. OFF: fără acest mod de economisire a energiei. Setarea din fabrică: OFF. |
Nivelul II – parametri reglabili
- Țineți apăsat SET aproximativ 3 s, eliberați când L1 clipește și selectați cu OPEN/CLOSE LED-ul de intrare al parametrului.
- Țineți apăsat SET și așteptați aproximativ 3 s, până se aprinde LED-ul valorii curente.
- Cu SET în continuare apăsat, selectați valoarea cu OPEN/CLOSE.
- Eliberați SET și așteptați 10 s. Valorile îngroșate sunt setările din fabrică.
| LED de intrare – denumire și descriere | Setări LED – valoare |
|---|---|
| L1 – Timp de pauză Activă la închiderea automată ON. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Secvență P.P. Ordinea comenzilor de la intrare și de la radio. | L1 – Deschidere – stop – închidere – stop L2 – Deschidere – stop – închidere – deschidere L3 – Deschidere – închidere – deschidere – închidere L4 – Mod condominiu |
| L3 – Viteza motoarelor Viteza mișcării normale. După modificare, verificați mișcarea și siguranța. | L1 – Lentă L2 – Medie L3 – Rapidă L4 – Foarte rapidă |
| L4 – Forța motoarelor Reglează ambele motoare; după modificare, măsurați forțele de impact. | L1 – Nivelul 1 – minim L2 – Nivelul 2 L3 – Nivelul 3 L4 – Nivelul 4 – maxim |
În modul condominiu II/L2 → L4, comenzile P.P. și Deschidere sunt ignorate în timpul deschiderii; Închidere inversează mișcarea. În timpul închiderii, P.P. și Deschidere inversează mișcarea pentru a deschide poarta, iar Închidere este ignorată. Nu confundați LED-ul de intrare al parametrului cu LED-ul valorii setate.
Receptorul și telecomenzile
Receptorul radio se montează în soclu SM cu alimentarea de la rețea și bateria deconectate. Înainte de asociere, verificați tipul receptorului instalat și codarea telecomenzii. Echiparea unui motor individual și a unui kit complet poate fi diferită.
Pentru NICE OXIBD alegeți o telecomandă compatibilă, de exemplu NICE MYGO4. Un receptor SMXI sau OXI existent poate utiliza o altă codare. Aceeași frecvență de 433,92 MHz nu este suficientă.
| Mod | Comenzi |
|---|---|
| Modul 1 | Ieșirea 1 – secvență; 2 – deschidere parțială 1; 3 – deschidere; 4 – închidere. |
| Modul 2 | Un buton este memorat pentru comanda compatibilă selectată. Comenzile extinse necesită un receptor compatibil. |
Efectuați asocierea, ștergerea unui buton și ștergerea memoriei radio conform instrucțiunilor receptorului OXIBD instalat. Resetarea WLA1 nu înlocuiește memoria radio a receptorului montabil în soclu. Conectați antena OXIBD conform conectorului său de antenă.
Diagnosticare – ce trebuie verificat în caz de defecțiune
Lampa de semnalizare repetă o serie scurtă de clipiri după o pauză de 1 s. Numărați clipirile dintr-o serie și abia apoi căutați cauza. Nu dezactivați elementul de siguranță prin șuntare.
| Clipiri | Cauză și soluție |
|---|---|
| 1 | Starea BlueBUS nu corespunde stării memorate. Verificați cablurile, dispozitivele și adresele; după modificare, repetați procedura de învățare. |
| 2 | Fotocelula blochează mișcarea: îndepărtați obstacolul, curățați și aliniați elementele optice. |
| 3 | Rezistență crescută sau intervenția limitării forței: verificați balamalele, brațul și cursa liberă; testați forțele. |
| 4 | STOP și-a schimbat starea: verificați dispozitivul de siguranță și cablajul. |
| 5 | Eroare a parametrilor interni: așteptați cel puțin 30 s și încercați o comandă; dacă persistă, deconectați alimentarea și solicitați service specializat. |
| 6 | Numărul de mișcări a fost depășit: așteptați câteva minute pentru resetarea limitei de funcționare. |
| 7 | Eroare electrică: așteptați cel puțin 30 s; dacă persistă, un specialist va deconecta toate sursele de alimentare și va verifica placa/cablurile. |
| 8 | O comandă permanentă blochează o altă comandă: verificați dacă un întrerupător sau contactul temporizat P.P. este blocat. |
| 9 | Automatizarea este blocată electronic: necesită o comandă de deblocare; nu este vorba despre deblocarea manuală cu cheia. |
| LED în stare de repaus | Semnificație |
|---|---|
| BlueBUS 1× pe secundă | Funcționare normală; 2 clipiri rapide confirmă modificarea unei intrări sau recepționarea unei comenzi. |
| BlueBUS stins / aprins continuu | Verificați alimentarea, siguranța și unitatea; în stand-by, semnalizarea se modifică. |
| STOP aprins | Intrarea de siguranță memorată este în stare de repaus. |
| STOP stins | Verificați intrarea de siguranță; starea acesteia nu corespunde celei memorate. |
| L1 + L2 clipesc lent | Trebuie să memorați dispozitivele. |
| L3 + L4 clipesc lent | Trebuie să memorați pozițiile de capăt. |
Mișcare de urgență cu menținerea comenzii
În cazul defectării dispozitivului de siguranță, utilizați cu prioritate deblocarea manuală. Sub supraveghere, instalatorul poate utiliza modul cu menținerea comenzii: trimite o comandă, o repetă în cel mult 3 s și o menține apăsată; după aproximativ 2 s, poarta se deplasează numai cât timp butonul este ținut apăsat. Zona trebuie să fie liberă, iar poarta vizibilă în întregime. Aceasta nu înlocuiește repararea elementului de siguranță.
Deblocarea manuală în cazul unei pene de curent
Deblocați numai poarta oprită. În cazul unei defecțiuni mecanice, al unei mișcări periculoase sau al unui vânt puternic, asigurați mai întâi în siguranță canatul.
- Ridicați capacul mecanismului de deblocare și introduceți cheia.
- Rotiți cheia aproape o tură completă în sensul acelor de ceasornic. Puteți deplasa manual canatul.
- Pentru blocare, rotiți cheia în sens invers acelor de ceasornic și deplasați ușor canatul până când mecanismul se cuplează.
- Scoateți cheia. Rotiți discul de deblocare cu 90° în sens invers acelor de ceasornic, pentru a acoperi orificiul, apoi închideți capacul.
WALKY: A – deblocare cu cheia; B – reblocarea transmisiei
Ștergerea memoriei WLA1
Resetarea restabilește setările din fabrică și șterge datele învățate de unitate. Cu poarta staționară, țineți apăsate OPEN + CLOSE, până când L1 și L2 încep să clipească. Apoi efectuați din nou învățarea dispozitivelor și a opritoarelor mecanice, precum și testele de siguranță. Memoria receptorului radio plug-in se șterge separat, conform procedurii receptorului.
Teste înainte de predarea porții
- Cu motorul deblocat, verificați întreaga canatură: deplasarea manuală trebuie să fie lină și să necesite o forță mai mică de 390 N iar după eliberare trebuie să rămână pe loc. Acest test nu se referă la cuplul motorului și nici la forța de impact admisibilă.
- Verificați ancorele, consolele, șuruburile, bolțurile, elementele de siguranță și ambele opritoare mecanice. Blocați motoarele.
- Testați deschiderea, închiderea și funcția STOP de la toate dispozitivele de comandă, inclusiv succesiunea și suprapunerea canaturilor.
- Testați separat fiecare fotocelulă și fiecare muchie sensibilă în ambele direcții de deplasare; verificați reacția efectivă a porții.
- Forțele de impact se măsoară de către instalator cu un aparat de măsură. După modificarea forței, a vitezei sau a geometriei, testul trebuie repetat.
- După testele reușite, predați poarta etichetată, împreună cu instrucțiunile de deblocare și planul de întreținere. Nu treceți printre canaturile aflate în mișcare.
Întreținere și utilizare în siguranță
Efectuați verificarea cel târziu la fiecare 6 luni sau 20 000 de manevre, în funcție de ce survine mai întâi. Înainte de intervenție, deconectați alimentarea de la rețea și PS424 sau Solemyo. Verificați coroziunea, fixarea, jocul articulațiilor, bolțurile, opritoarele, cablurile și mecanismul de deblocare. Curățați și testați fotocelulele; după întreținere, repetați testele de siguranță.
Nu reparați motorul mărind forța. În caz de defecțiune, nu mai utilizați funcționarea automată și contactați service-ul. Predați motorul, componentele electronice și bateria la un punct de colectare adecvat, nu la gunoiul menajer.
Specificații tehnice WALKY WL1024C
| Parametru | Valoare |
|---|---|
| Motor / unitate de comandă | 24 V DC / WLA1 încorporată. |
| Alimentare de la rețea WL1024C | 230 V AC, +10 % / −15 %, 50/60 Hz. |
| Putere nominală absorbită de la rețea | 120 W. |
| Viteză | Fără sarcină: 0,20–0,30 rad/s; la cuplul nominal: 0,16–0,24 rad/s. Nu în metri pe secundă. |
| Limitele canaturii | Până la 1,8 m / 180 kg, conform graficului comun; înălțime maximă 2 m. |
| Regim de funcționare | 100 de cicluri complete/zi; aproximativ 50 de cicluri/h și funcționare continuă timp de aproximativ 10 min. |
| BlueBUS | Maximum 15 unități; conexiune fără polaritate. |
| Alimentare auxiliară | Maximum 200 mA; tensiunea și polaritatea P.P./STOP. |
| Grad de protecție / temperatură | IP44 cu carcasa intactă și închisă; −20 până la +50 °C. Performanța scade la temperaturi scăzute. |
| Dimensiuni / greutate | Aproximativ 90 × 125 × 385 mm / 4,8 kg. |
| Alimentare de rezervă / solară | NICE PS424 / NICE Solemyo în funcție de sursa de alimentare aleasă. |
Dimensiunile WALKY și poziția brațului articulat; dimensiunile din desen sunt în mm
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
