NICE Walky WL1024 - motor fără unitate de control pentru poartă de până la 1,8 m/180 kg
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
3.124,90 RON cu TVA
| Greutate |
|---|
| 4,30 kg |

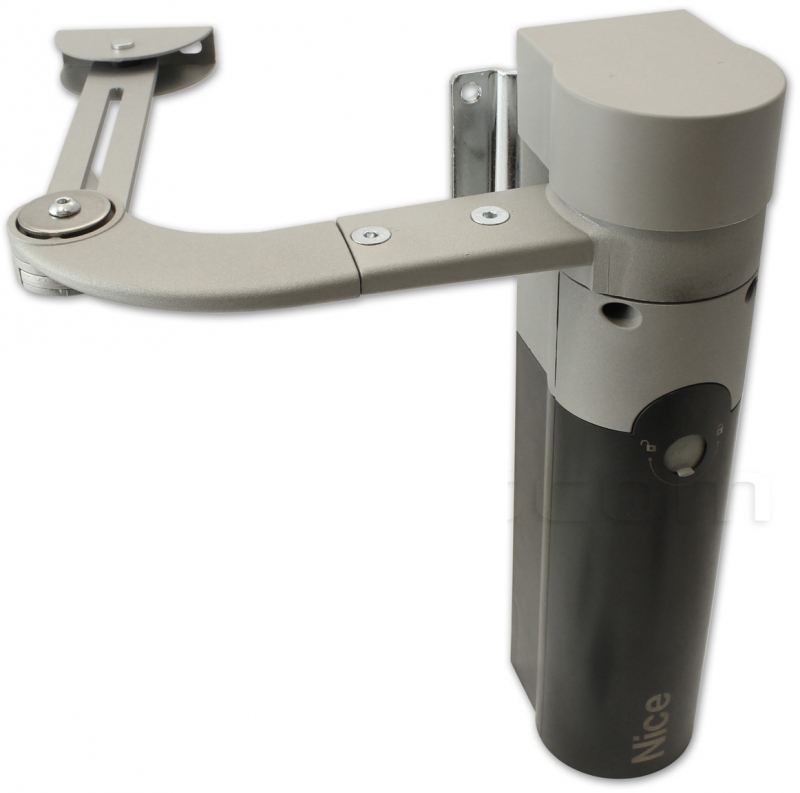

Descrierea produsului NICE Walky WL1024 - motor fără unitate de control pentru poartă de până la 1,8 m/180 kg
NICE WALKY WL1024 este un motor articulat de 24 V DC, fără unitate de comandă. Servește drept al doilea motor pentru o poartă cu două canaturi și se conectează la NICE WALKY WL1024C, care include unitatea de comandă WLA1. WL1024 nu are receptor, butoane de programare sau alimentare proprie de la rețea.
Motorul este ireversibil; în cazul unei pene de curent, canatul poate fi deblocat cu cheia și acționat manual. Alegeți lungimea și greutatea canatului împreună, în funcție de graficul de utilizare.
Unitate de comandă și accesorii compatibile
Toate accesoriile se conectează la unitatea WLA1 din motorul WL1024C. La WL1024 se conectează doar cablul de alimentare de la unitatea de comandă. Pentru o poartă cu un singur canat, alegeți WL1024C; pentru o poartă cu două canaturi, folosiți un WL1024C și un WL1024.
| Ce | De ce | Tip |
|---|---|---|
| Comanda celui de-al doilea canat | Alimentează și comandă ambele motoare; setează cursa, forța și viteza motoarelor. | WL1024C cu WLA1 Conectarea motoarelor |
| Fotocelule | Monitorizarea trecerii; conectare cu două fire, fără polaritate. | NICE EPMB BlueBUS la WLA1 |
| Telecomandă | Receptor cu conectare prin fișă și telecomandă compatibilă; accesoriile pentru motorul individual se achiziționează separat. | NICE OXIBD / NICE MYGO4 Setările telecomenzii |
| Lampă de avertizare | Semnalizează mișcarea. WLT se montează pe WL1024C și se conectează la conectorul său FLASH. | NICE WLT |
| Alimentare de rezervă în caz de pană de curent | Bateria se conectează la WL1024C și alimentează ansamblul format din ambele motoare. | NICE PS424 Conectarea alimentării de rezervă |
| Alimentare solară | Posibilitate de funcționare fără rețea, după evaluarea consumului și a condițiilor de la fața locului. | NICE SOLEMYO SYKCE30 Condiții de alimentare |

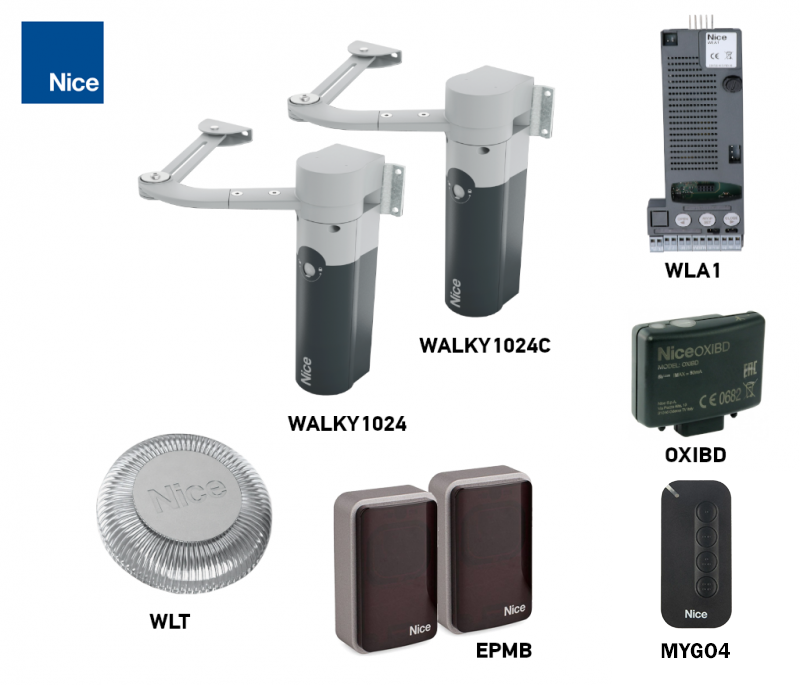

Motor, unitate de comandă sau set complet
| WL1024C | WL1024 | Seturi pentru porți cu două canaturi |
|---|---|---|
Motor cu WLA1 Pentru un canat sau ca motor de comandă pentru o poartă cu două canaturi. | Al doilea motor, fără unitate de comandă Acest produs. Se conectează la WL1024C; nu poate comanda poarta de unul singur. | Set de bază Cu fotocelule Cu accesorii  |
Seturile pentru porți cu două canaturi includ WL1024C, WL1024, receptorul OXIBD și telecomanda MYGO4. Versiunea cu fotocelule include și EPMB; setul cu accesorii include și WLT. Două motoare nu măresc lungimea sau greutatea admisă pentru un singur canat.
Conținutul pachetului pentru motorul individual
WL1024 individual include motorul, brațul articulat cu elementele de fixare, consolele de montaj și cheile de deblocare. Nu include WLA1 sau telecomandă; unitatea de comandă este asigurată de WL1024C. Ancorele potrivite pentru suportul concret și opritoarele rigide trebuie prevăzute în funcție de montaj.
Când este potrivit WALKY WL1024?
| Execuție | Utilizare |
|---|---|
| Braț complet | Canat de până la 1,8 m la 100 kg; până la 180 kg la 0,8 m. Unghiul depinde de geometrie, maximum 110°. |
| Braț scurtat | Canat de până la 1,6 m la 100 kg; unghi maximum 90°. Alte combinații de lungime și greutate, conform zonei corespunzătoare din grafic. |
| Înălțimea canatului | Maximum 2 m. Umplutura plină și vântul măresc solicitarea. |
| Starea porții | Mișcare manuală lină în ambele direcții, fără zone cu rezistență mai mare. Canatul rămâne pe loc după ce este eliberat. |
| Utilizare | Poartă batantă cu deschidere spre interior și suficient spațiu pentru mișcarea brațului. |

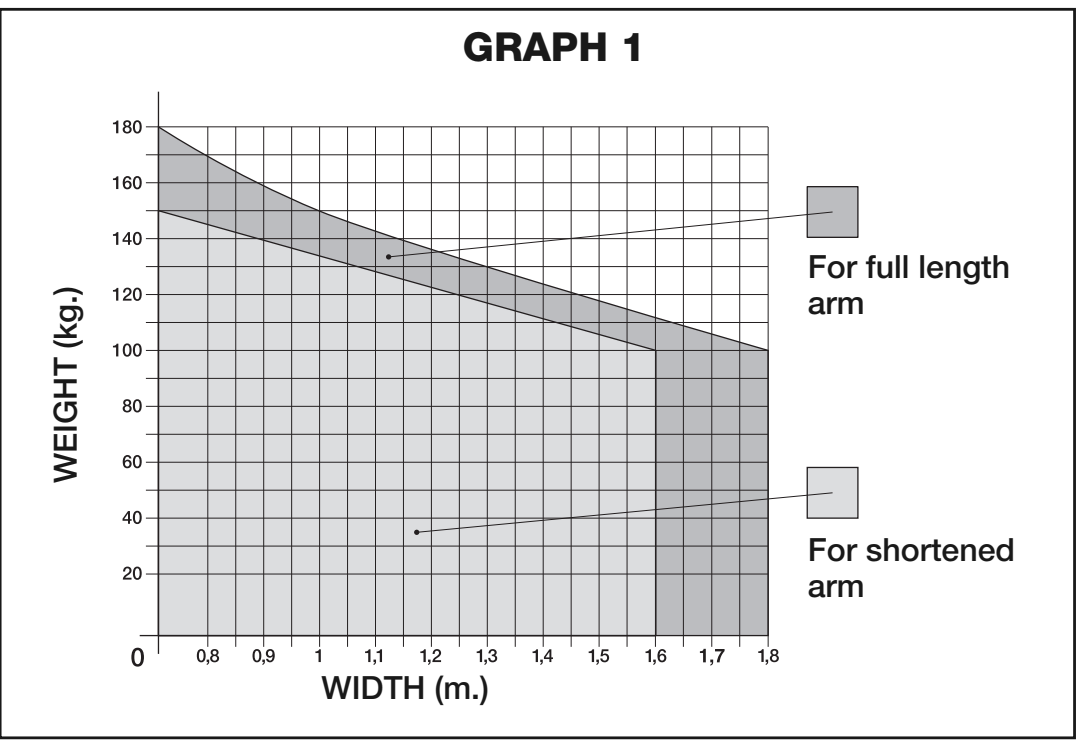

Valorile de 1,8 m și 180 kg sunt limite maxime separate. În grafic, axa orizontală indică lungimea canatului în metri, iar cea verticală greutatea în kilograme; punctul de intersecție trebuie să se afle în zona gri admisă pentru lungimea de braț aleasă. Zona albă nu este permisă.

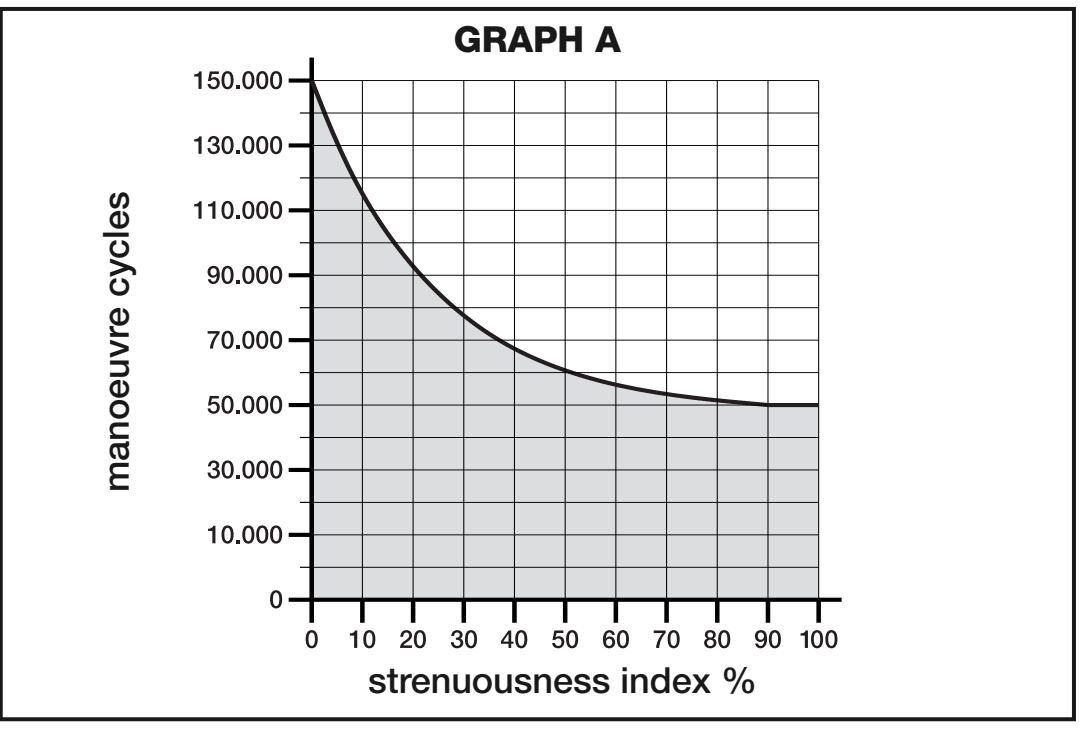

Solicitare și durată de viață estimativă
Durata de viață este influențată de lungimea și greutatea canatului, temperatură, umplutură și vânt. Adunați indicele pentru lungime și greutate cu indicii pentru ceilalți factori prezenți. Graficul indică numărul estimativ de cicluri cu întreținere, nu garantează un anumit număr de ani.
| Factor | Braț complet | Braț scurtat |
|---|---|---|
| Canat sub 1,2 m; peste 100 kg / sub 100 kg | 55 % / 30 % | 65 % / 50 % |
| Canat 1,2–1,6 m; peste 80 kg / sub 80 kg | 55 % / 40 % | 65 % / 50 % |
| Canat peste 1,6 m; peste 60 kg / sub 60 kg | 55 % / 40 % | Nepermis |
| Temperatură peste 40 °C sau sub 0 °C ori umiditate peste 80 % | +15 % | +15 % |
| Umplutură plină | +15 % | +10 % |
| Zonă expusă vântului | +15 % | +10 % |
Dacă greutatea se află exact la limita intervalului indicat, luați în calcul indicele mai mare la alegere. Dacă mișcarea întâmpină rezistență mai mare sau există vânt, solicitați montatorului să evalueze dacă ansamblul este adecvat.

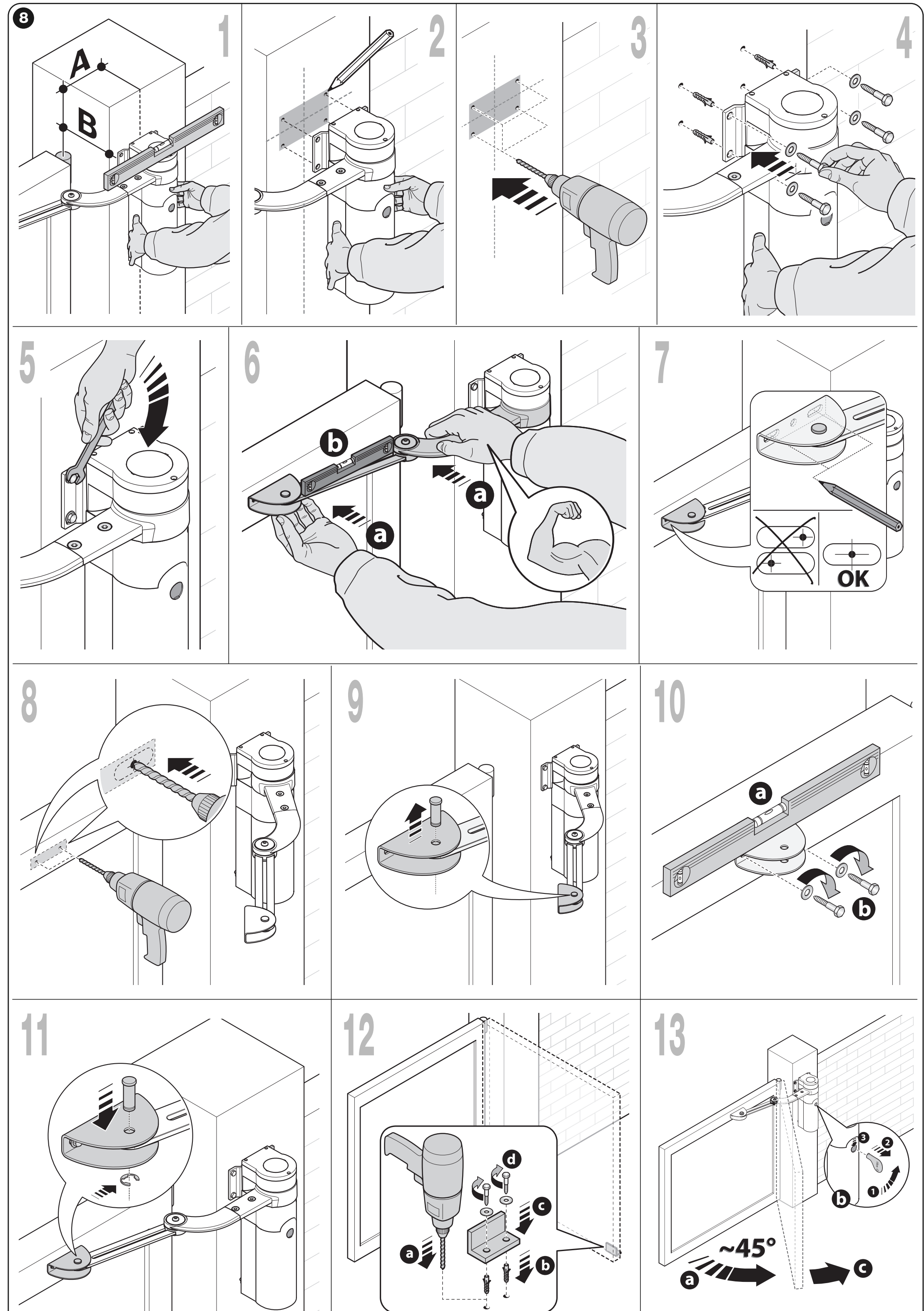

Montarea consolelor și a brațului complet
Încredințați montarea și conectarea electrică unui montator calificat. Înainte de lucrări, deconectați alimentarea de la rețea și orice baterie sau sursă solară. Sistemul de acționare nu trebuie să compenseze o poartă montată necorespunzător, deteriorată sau care se blochează.

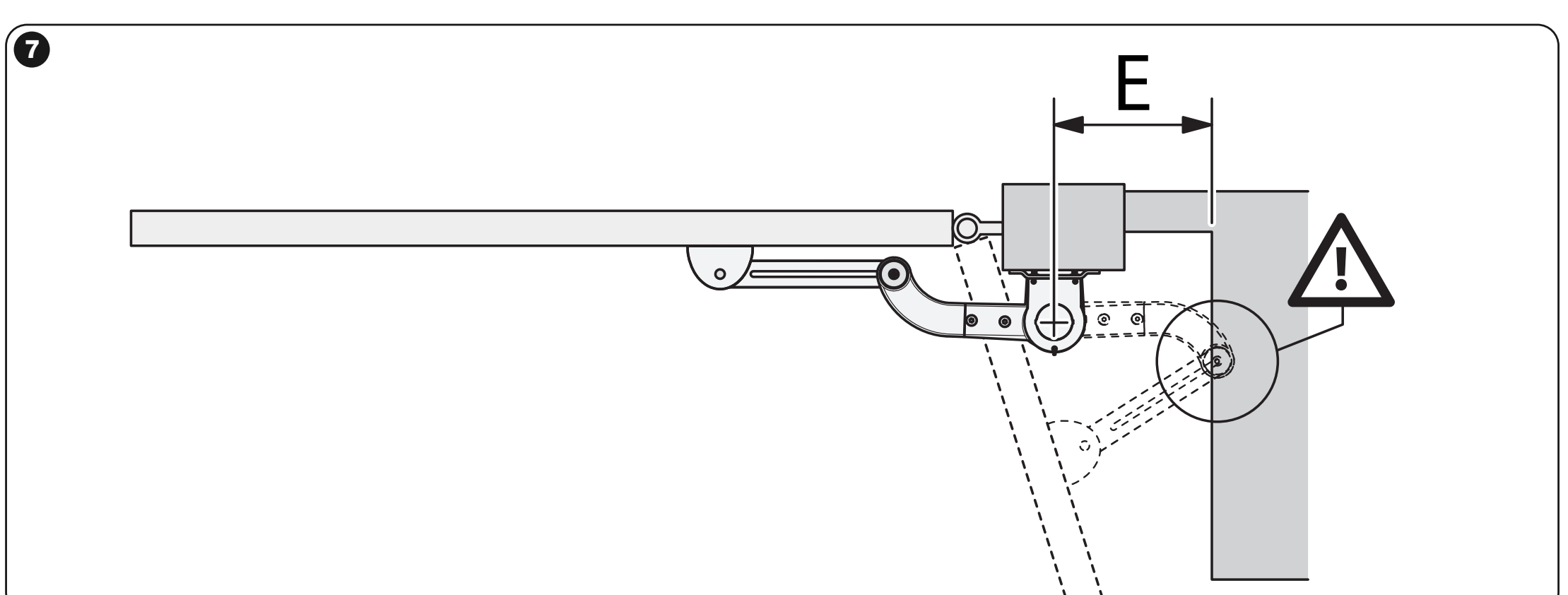

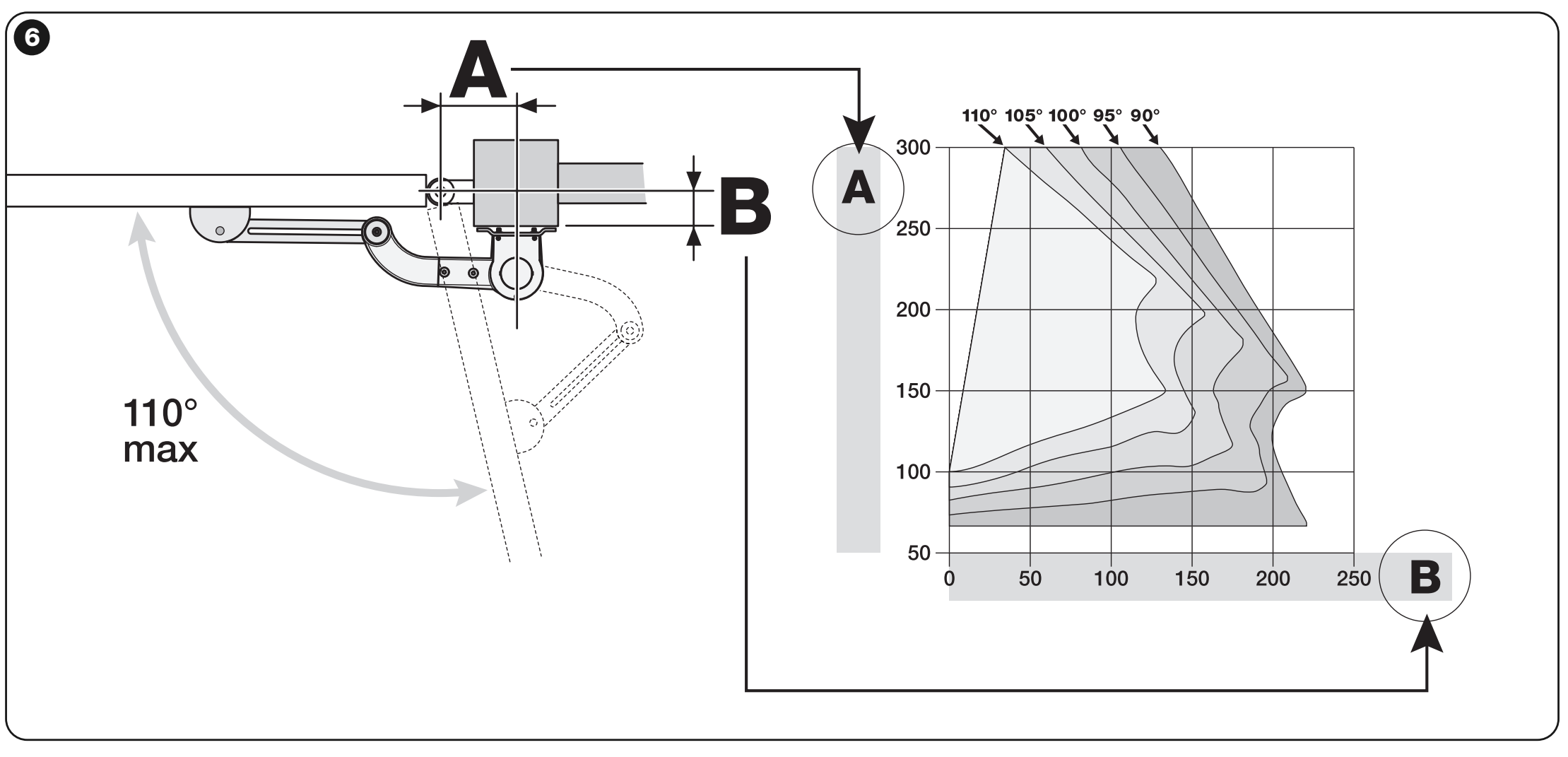

Suprafața de montaj, dimensiunile A/B și spațiul E
| Condiție | Cerințe de respectat |
|---|---|

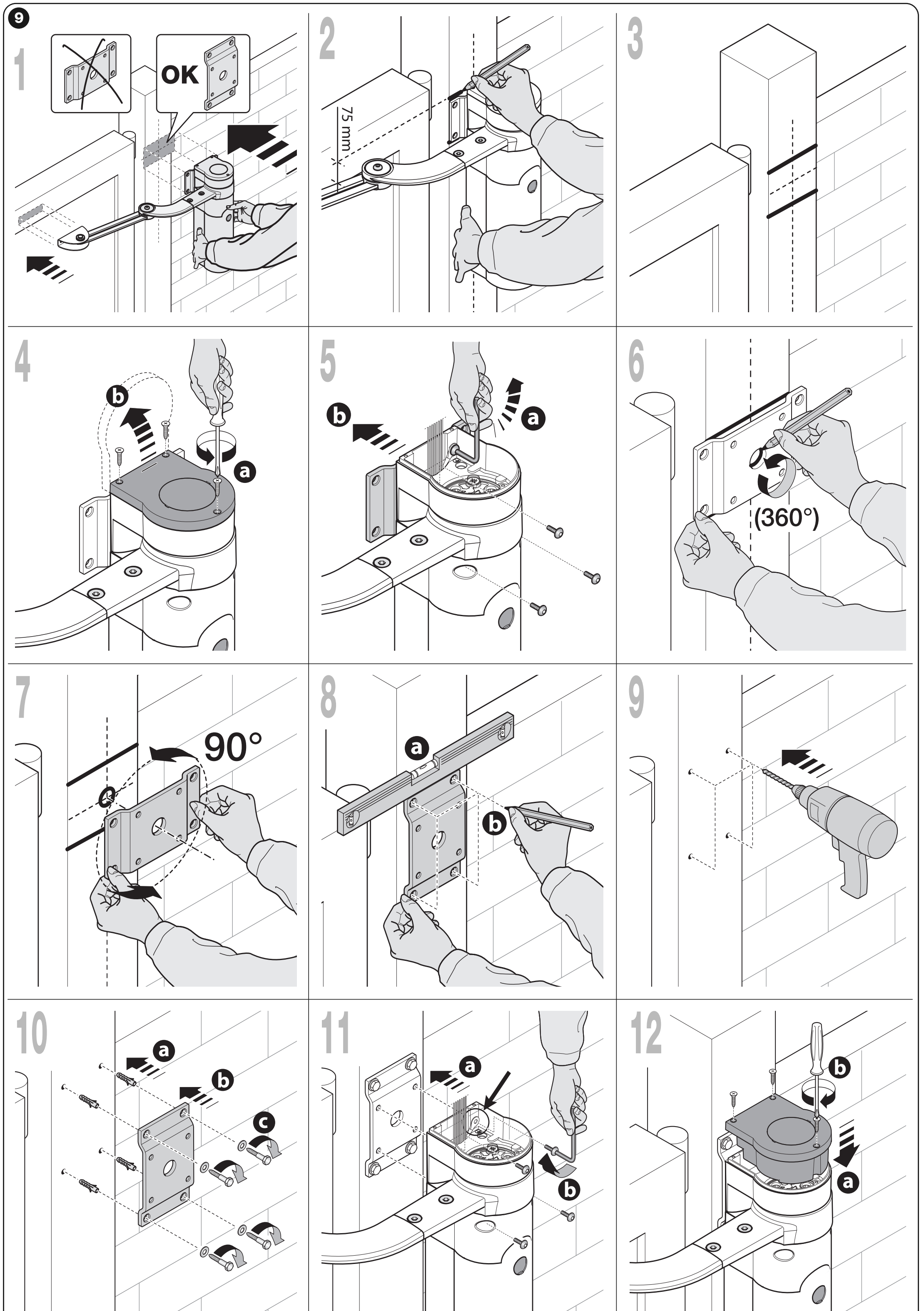

| Suprafața de pe stâlp | Cel puțin o suprafață de montaj rigidă, cu lățimea de 80 mm. La o lățime de 80–135 mm, rotiți consola de fixare din spate cu 90°, conform ilustrației. |
| Poziția motorului | Vertical, cu brațul în sus. Motorul nu trebuie montat invers, cu brațul orientat în jos. |
| Consola frontală | Fixați-o într-o parte rigidă a canatului, de exemplu în cadrul portant; motorul și brațul trebuie să fie aliniate orizontal. |
| Spațiul E | 80–299 mm: brațul trebuie scurtat; unghiul de deschidere este de maximum 90°. De la 300 mm: braț complet; unghi de deschidere de maximum 110°, în funcție de A/B. |
| Dimensiunile A/B | Măsurați B de la axa balamalei până la suprafața de montaj. Stabiliți A pentru unghiul ales astfel încât punctul A/B să se afle în zona admisă a graficului. |
| Opritoare | Opritoare mecanice fixe și suficient de rezistente, atât la deschidere, cât și la închidere; acestea nu sunt incluse automat împreună cu motorul comercializat individual. |
- Pregătiți opritoare fixe pentru pozițiile deschis și închis, stabiliți unghiul dorit și dimensiunile de montaj A/B. Verificați întregul spațiu de mișcare a brațului.
- Asamblați brațul și fixați consola din spate în suportul portant, folosind ancore adecvate. Montați sistemul de acționare în poziție verticală și deblocați-l.
- Cu canatul închis, extindeți brațul la maximum și verificați blocarea mecanică în poziția extremă. Poziționați consola frontală pe o parte rigidă a cadrului. Brațul curbat trebuie orientat spre canat; aliniați brațul pe orizontală.
- Fixați mai întâi provizoriu consola. Parcurgeți manual întreaga cursă și verificați ca brațul să nu atingă stâlpul sau peretele și ca canatul să ajungă la ambele opritoare.
- Finalizați fixarea, introduceți bolțurile și inelele de siguranță Benzing. Alinierea consolei frontale permite și verificarea cotei de 75 mm din ilustrația de montaj.
- Deplasați canatul aproximativ la jumătatea cursei, blocați motorul cu cheia și mișcați-l ușor manual pentru a angrena transmisia.

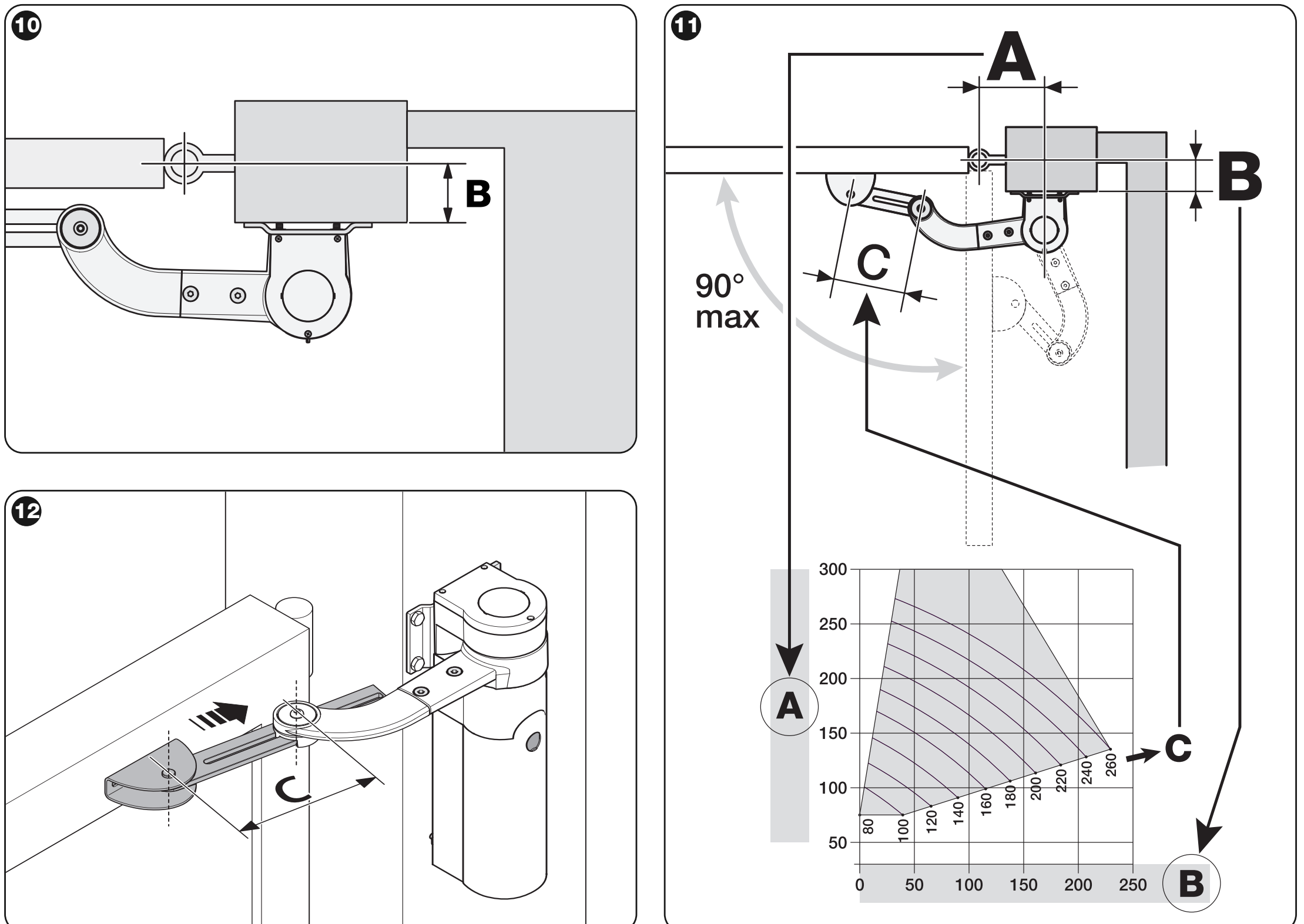

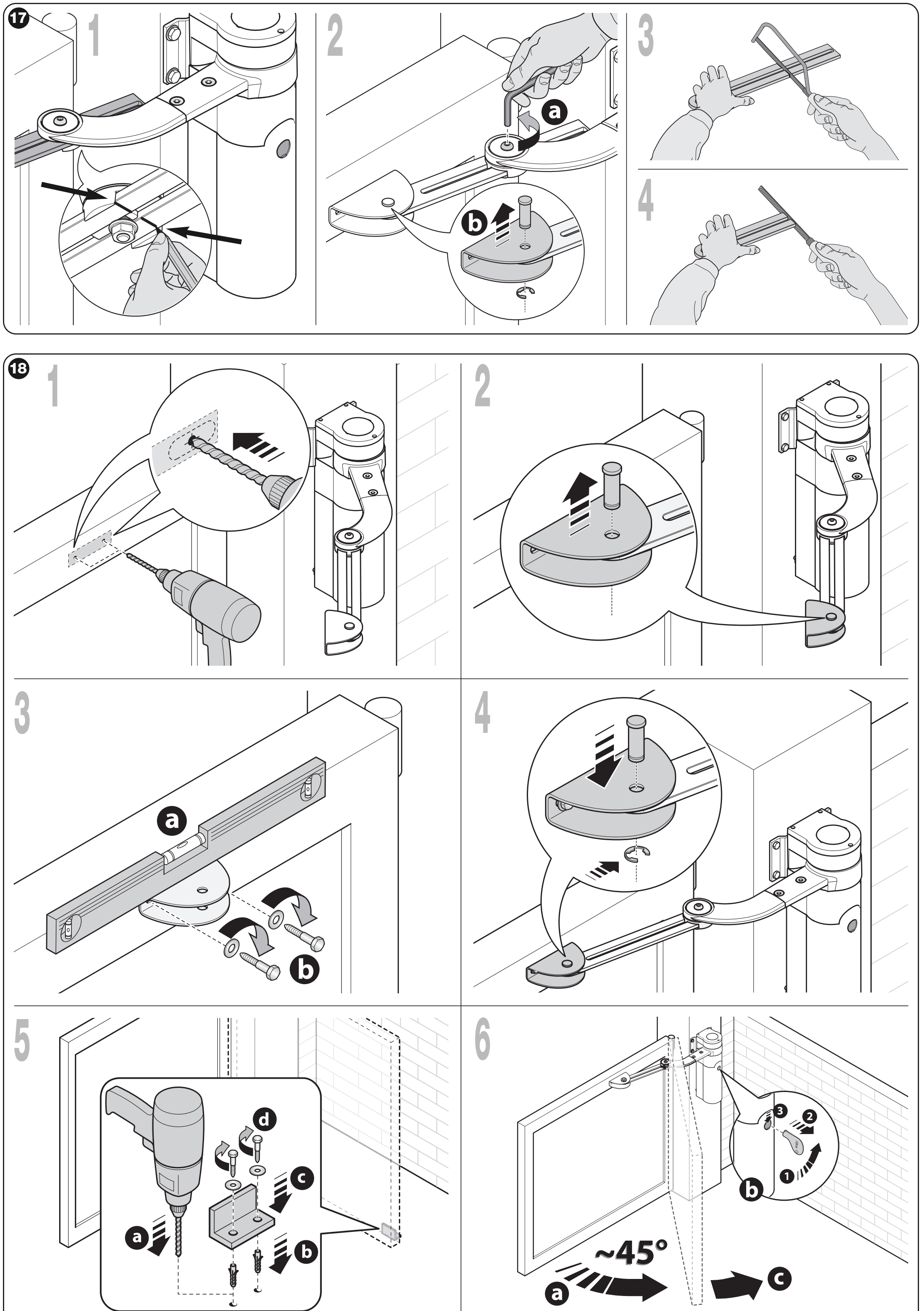

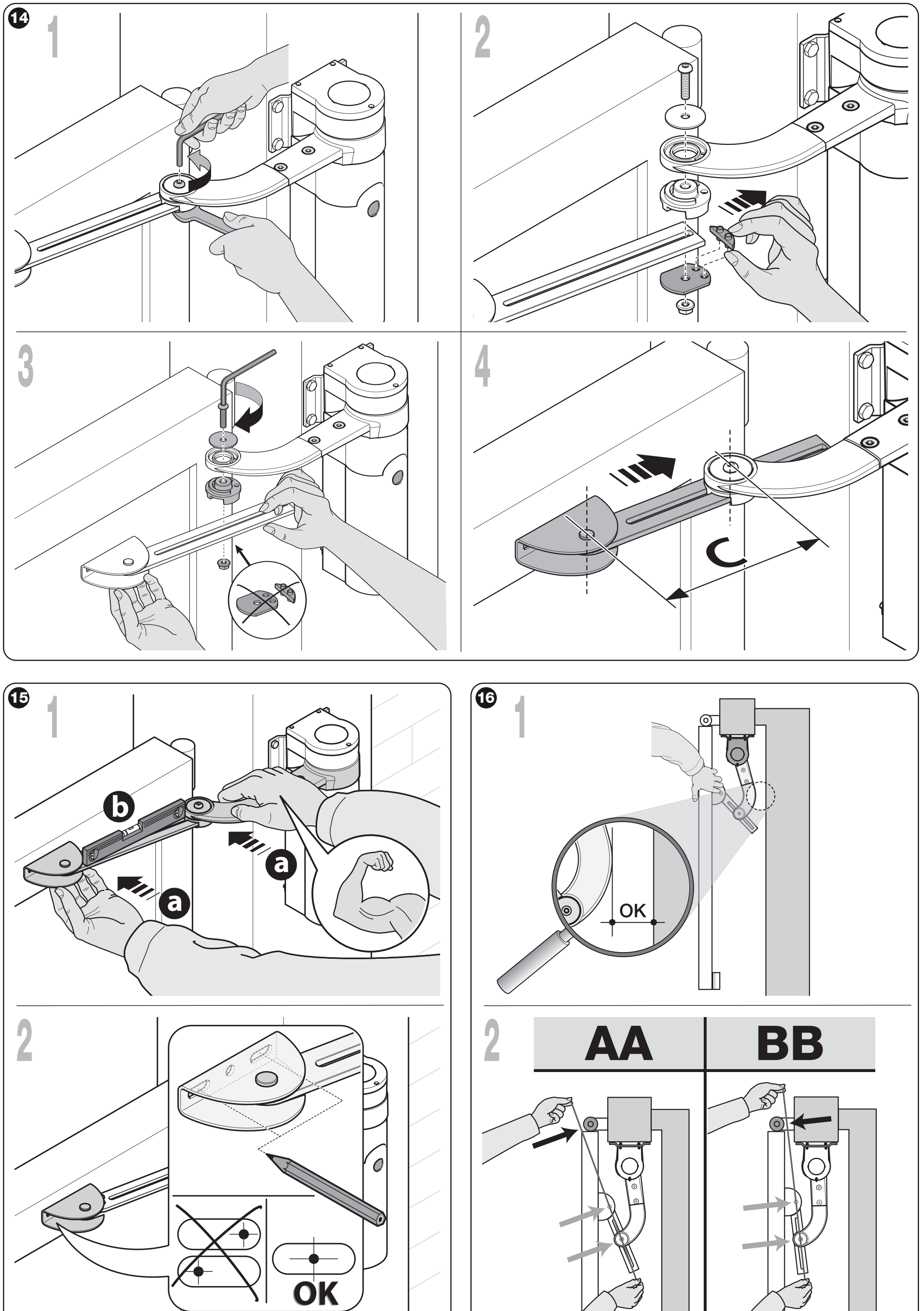

Scurtarea brațului în spații limitate
Scurtarea trebuie efectuată de montator înainte de fixarea definitivă a consolei. Conform graficului de solicitare, unghiul maxim pentru brațul scurtat este de 90°, iar lungimea maximă a canatului este de 1,6 m.
- Reglați poziția deschisă la maximum 90° și montați un opritor provizoriu. Măsurați B; stabiliți A și distanța C dintre bolțuri, folosind graficul pentru brațul scurtat.
- Reglați brațul la dimensiunea C și fixați provizoriu consola frontală pe canatul închis. La deschidere, verificați poziția bolțurilor față de balama, conform ilustrației AA/BB.
- Dacă șnurul de verificare întins trece ca în BB, măriți C cu câțiva milimetri și repetați testul până obțineți poziția AA, fără ca brațul să atingă vreun obstacol.
- Numai după verificarea geometriei, tăiați brațul conform desenului original, asamblați-l și fixați definitiv consola și opritoarele fixe.

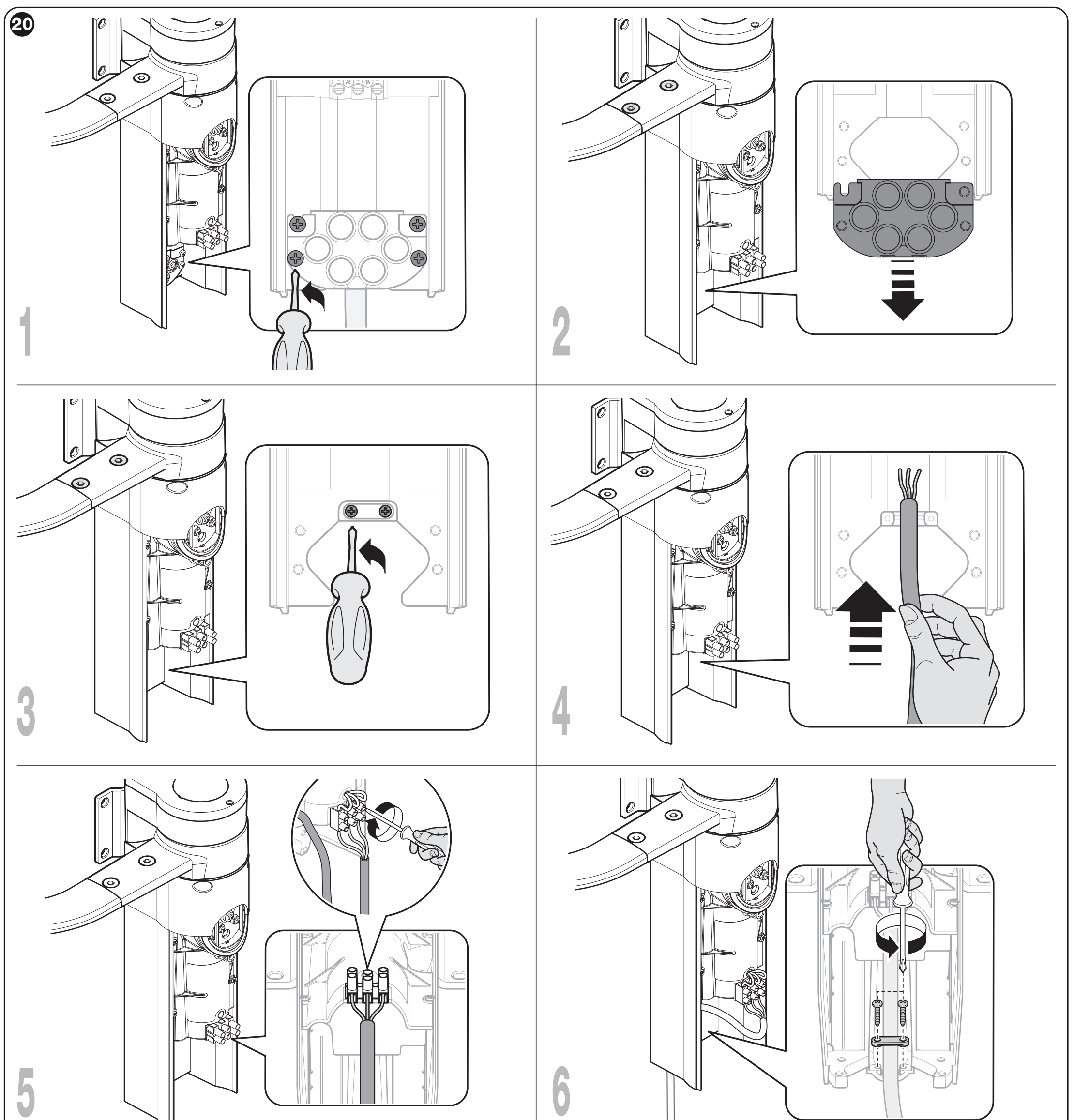

Conectarea WL1024 la unitatea de comandă WL1024C
WL1024 nu se conectează la 230 V. Este alimentat de ieșirea pentru motor WLA1 din WL1024C. Pentru conexiune, utilizați un cablu de 3 × 1,5 mm², maximum 6 m: doi conductori pentru motor și un conductor de protecție. Polaritatea conductoarelor motorului se inversează la schimbarea sensului; acestea nu reprezintă o alimentare permanentă +/− pentru accesorii.
- Deconectați toate sursele de alimentare. Îndepărtați capacul inferior al WL1024 și cele patru șuruburi ale suportului pentru presetupe; păstrați cele două distanțiere.
- Treceți cablul prin presetupă. Conectați cei trei conductori exact conform simbolurilor de pe placa de borne a motorului, iar conductorul de protecție la borna de împământare marcată. Strângeți presetupa.

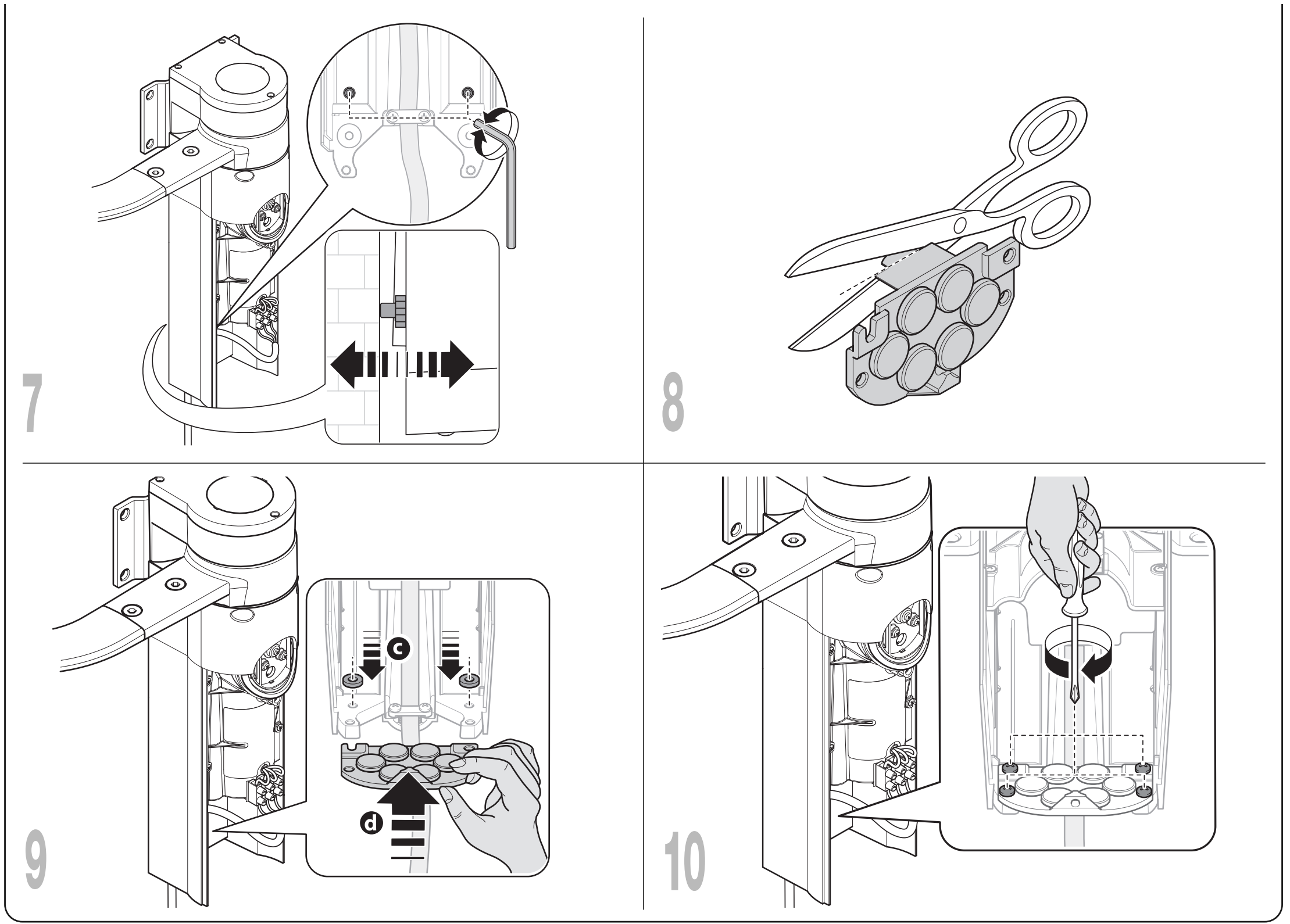

- Reglați cele două suporturi interioare astfel încât să se sprijine de stâlp. Decupați marginea suportului presetupei conform imaginii și puneți la loc ambele distanțiere și capacul.
- La WLA1, conectați al doilea motor la ieșirea sa pentru motor M1. Setați jumper-ele JA/JB în funcție de poziția motorului de comandă și de suprapunerea canaturilor, conform tabelului de mai jos.

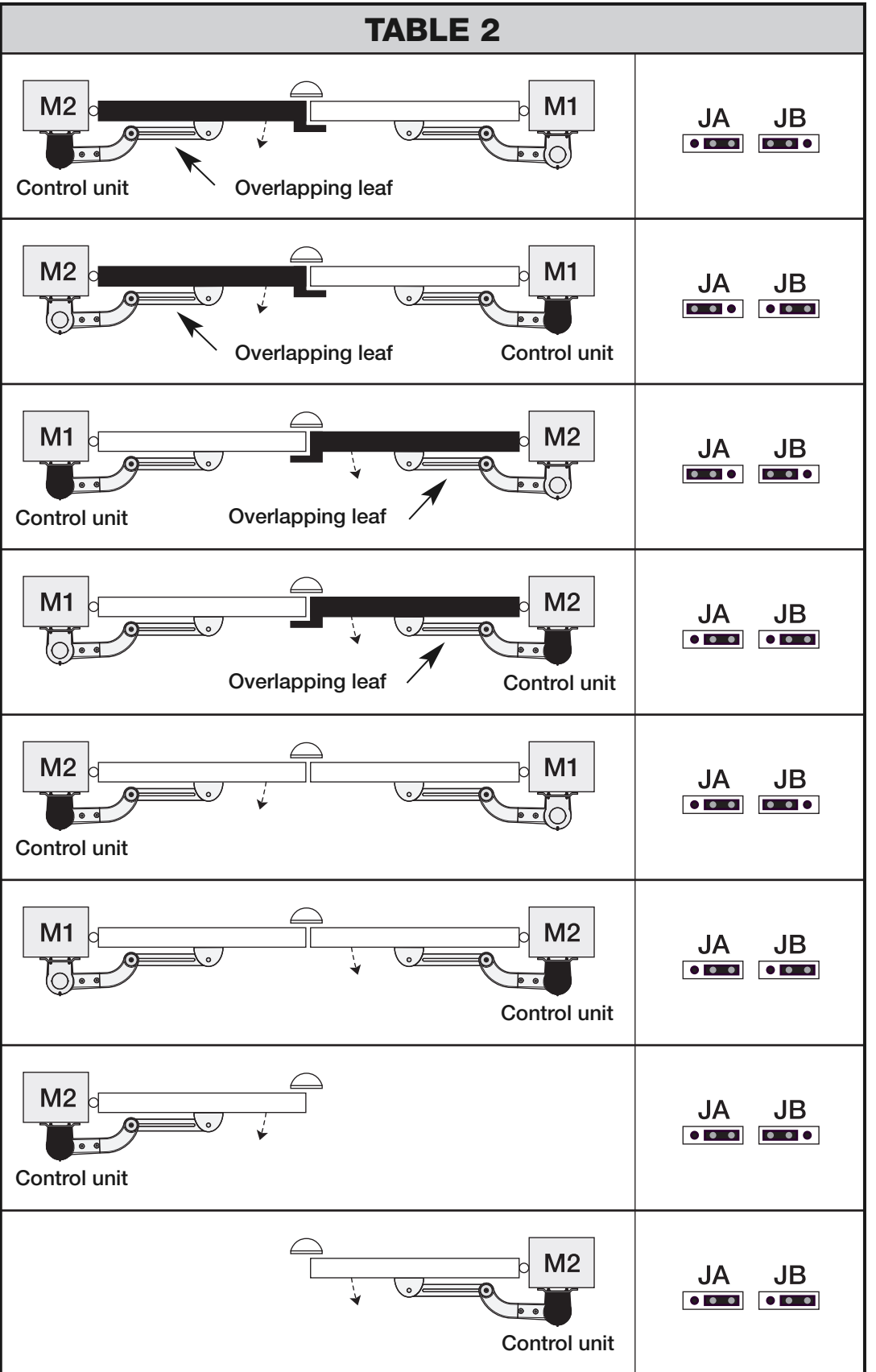

Identificarea M1/M2 în timpul programării depinde de configurația JA/JB și de suprapunerea canaturilor. Nu alegeți jumper-ele doar în funcție de partea pe care se află motorul WL1024; folosiți imaginea corespunzătoare cu unitatea de comandă și canatul suprapus.
Bornele accesoriilor de pe WLA1
Aceste borne se află la WL1024C, nu la modelul WL1024 independent. Preluați alimentarea auxiliară de la bornele concrete indicate în detaliul de mai jos, nu de la orice pereche de contacte.
| Conexiune | Polaritate și date electrice |
|---|---|

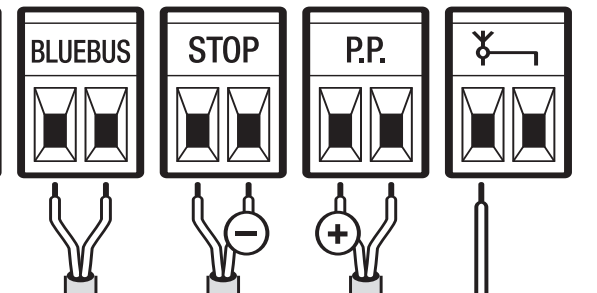

| Alimentare auxiliară | + borna din stânga a perechii P.P.; − borna din dreapta a perechii STOP, cu inscripțiile orientate lizibil ca în imaginea de mai jos. Tensiune 18–31 V DC la alimentarea de la rețea sau solară, 11–14 V DC la PS424. Consum total de maximum 200 mA. Alimentarea rămâne activă și în modul Stand-by. |
| BlueBUS / NICE EPMB | Doi conductori în paralel, fără polaritate. Cablu de 2 × 0,5 mm² până la 20 m; pentru 20–40 m, folosiți 2 × 1 mm². Setați TX și RX la adresa corespunzătoare și repetați programarea dispozitivelor. |
| P.P. – comandă | Contact NO normal deschis, fără potențial. La comandă nu se utilizează alimentarea +/−. |
| STOP | NO, NC sau 8,2 kΩ, în funcție de dispozitivul de siguranță; tipul se memorează în timpul programării. Fără polaritate pentru contact, nu conectați tensiune externă. |
| ELS – încuietoare electrică | 12 V AC, maximum 15 VA; fără +/−. Valoarea este valabilă pentru funcția de încuietoare electrică. |
| FLASH / NICE WLT | Conectorul FLASH de pe partea de alimentare a WL1024C; păstrați conectorul original și cablarea WLT. Pentru funcția de lampă de avertizare, ieșirea este 12 V DC, maximum 21 W. Nu transferați aici polaritatea P.P./STOP. |
Prima punere în funcțiune a porții cu două canaturi
Următoarele operațiuni se efectuează de către instalator la WLA1 din WL1024C, după finalizarea montajului, verificarea conexiunilor și instalarea opritoarelor fixe. În zona porții nu trebuie să se afle persoane sau obstacole. Procedura este pentru placa cu patru LED-uri L1–L4.
1. Programarea BlueBUS și STOP
- După pornire, LED-ul BlueBUS trebuie să clipească regulat, aproximativ o dată pe secundă. Dacă semnalizarea este neobișnuită, opriți alimentarea și verificați conexiunile.
- Țineți apăsate OPEN + STOP/SET aproximativ 3 secunde. Eliberați când L1 și L2 încep să clipească rapid.
- La finalizare, STOP trebuie să fie aprins, iar L1/L2 stinse. Repetați programarea după fiecare adăugare sau eliminare a unui dispozitiv, chiar dacă inițial nu era conectat niciunul.
2. Programarea pozițiilor de capăt
- Verificați JA/JB. Deblocați ambele motoare, aduceți canaturile la jumătatea cursei și blocați-le din nou.
- Țineți apăsate STOP/SET + CLOSE aproximativ 3 secunde. Eliberați când L3/L4 clipesc rapid.
- Ansamblul trebuie să efectueze închiderea lentă a M1, închiderea lentă a M2, deschiderea lentă a ambelor canaturi până la opritoare și închiderea completă rapidă.
- Dacă direcția sau ordinea este incorectă, apăsați imediat orice buton. După deconectarea alimentării, verificați JA/JB și polaritatea celor doi conductori ai motorului WL1024; conductorul de protecție nu se modifică.
- După închiderea reușită, L3/L4 se sting. Testați deschiderea și închiderea completă, cu încetinire. Activarea fotocelulei sau o altă comandă în timpul programării întrerupe procedura; aceasta trebuie reluată de la început.
Setările porții cu două canaturi pe WLA1
Pe modelul WL1024 independent nu se programează nimic. Următoarele setări se referă la unitatea de comandă WLA1 cu patru LED-uri L1–L4 din motorul WL1024C. În timpul programării, butoanele OPEN și CLOSE se folosesc pentru selectare, iar STOP/SET pentru confirmare. Încetinirea și pozițiile de capăt se bazează pe programarea cursei. Ordinea canaturilor trebuie să corespundă configurației JA/JB.
Nivelul I – activarea și dezactivarea funcțiilor
- Țineți apăsat STOP/SET timp de aproximativ 3 secunde. Eliberați-l când L1 începe să clipească.
- Cu OPEN sau CLOSE, deplasați LED-ul care clipește până la funcția dorită.
- Apăsați scurt STOP/SET pentru a-i schimba starea: clipire scurtă = OFF, clipire lungă = ON.
- Așteptați 10 secunde fără a apăsa niciun buton; programarea se încheie, iar modificările se salvează. La setarea altor funcții, nu depășiți 10 secunde între apăsări.
| LED – funcție | ON / OFF și setarea din fabrică |
|---|---|
| L1 – Închidere automată Închiderea după timpul de pauză setat. | ON: după deschidere, poarta se închide la expirarea pauzei, setată implicit la 30 s. OFF – setare din fabrică: funcționare semiautomată; pentru închidere este necesară o comandă. |
| L2 – Închidere după activarea fotocelulei Reducerea timpului de așteptare după trecere. | ON: activarea fotocelulei în timpul deschiderii sau închiderii reduce pauza la 5 s. Dacă închiderea automată este dezactivată și fotocelula este activată în timpul închiderii, după activare se folosește timpul de pauză programat. OFF – setare din fabrică: această funcție este dezactivată. |
| L3 – Închidere după revenirea alimentării Comportamentul la restabilirea alimentării electrice. | ON: dacă unitatea de comandă detectează poarta deschisă după revenirea alimentării, o va închide după o presemnalizare de 5 s. OFF – setare din fabrică: revenirea alimentării nu declanșează singură închiderea. |
| L4 – Stand-by BlueBUS Mod economic de energie, în special la alimentarea cu baterie sau cu energie solară. | ON: la 1 minut după manevră, ieșirea BlueBUS și LED-urile se sting, cu excepția LED-ului BlueBUS, care clipește lent. O nouă comandă restabilește funcționarea, cu o scurtă întârziere. OFF – setare din fabrică: funcționare normală, fără această oprire. |
Nivelul II – valorile parametrilor
LED-ul de intrare selectează parametrul; LED-ul valorii indică setarea acestuia. Valorile cu caractere aldine sunt setările din fabrică. Orice modificare a forței sau a vitezei trebuie urmată de o verificare funcțională și de siguranță a porții în ansamblu.
- Țineți apăsat STOP/SET timp de aproximativ 3 secunde; eliberați butonul când L1 clipește.
- Cu OPEN sau CLOSE, selectați LED-ul de intrare al parametrului dorit.
- Apăsați din nou STOP/SET și țineți-l apăsat. După aproximativ 3 s, se aprinde LED-ul valorii curente.
- Ținând în continuare apăsat STOP/SET, selectați LED-ul valorii cu OPEN sau CLOSE. Apoi eliberați STOP/SET.
- Așteptați 10 secunde fără să apăsați niciun buton, pentru a salva setarea și a încheia programarea.
| LED de intrare – denumire și descriere | LED de setare – valoare |
|---|---|
| L1 – Timp de pauză Timpul de așteptare înainte de închidere; activ când închiderea automată este pornită. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Pas cu pas Succesiunea comenzilor de la P.P. și de la telecomandă. | L1 – deschidere → stop → închidere → stop L2 – deschidere → stop → închidere → deschidere L3 – deschidere → închidere → deschidere → închidere L4 – mod rezidențial: la deschidere, P.P. și OPEN nu au efect, iar CLOSE inversează mișcarea în sensul închiderii. La închidere, P.P. și OPEN inversează mișcarea în sensul deschiderii, iar CLOSE nu are efect. |
| L3 – Viteza motoarelor Viteza pe parcursul cursei normale. | L1 – lentă L2 – medie L3 – rapidă L4 – foarte rapidă |
| L4 – Forța motoarelor Nivelul forței ambelor motoare; nu trebuie folosit pentru a compensa blocarea sau o geometrie incorectă. | L1 – nivelul 1, forță minimă L2 – nivelul 2 L3 – nivelul 3 L4 – nivelul 4, forță maximă |
Telecomandă
Transmițătoare NICE MYGO4 se memorează în receptorul cu conectare prin mufă NICE OXIBD din motorul de comandă WL1024C, conform instrucțiunilor acestuia. Memorarea transmițătorului este separată de memorarea dispozitivelor și a cursei; WL1024 nu are receptor radio încorporat.
Restabilirea setărilor WLA1
Pe WLA1, țineți apăsate simultan OPEN + CLOSE, până când L1 și L2 încep să clipească, apoi eliberați butoanele. Placa restabilește setările din fabrică. Efectuați din nou memorarea dispozitivelor și memorarea cursei precum și verificarea de siguranță. Această operațiune nu șterge memoria radio a receptorului.
Baterie de rezervă și alimentare solară
NICE PS424 se conectează la motorul de comandă WL1024C numai după finalizarea montajului, memorării și verificărilor. WL1024 este alimentat de aceasta prin WLA1. Folosiți conectorul destinat bateriei; nu confundați polaritatea cu cea a bornelor auxiliare pentru accesorii.
NICE SOLEMYO SYKCE30 este o alternativă la alimentarea de la rețea, după verificarea condițiilor de însorire și a numărului de cicluri. Alimentarea de la rețea și cea solară nu trebuie folosite simultan. WL1024, livrat separat, nu include baterie sau kit solar.
Dacă a doua foaie a porții nu funcționează corect
| Simptom | Ce trebuie verificat |
|---|---|
| WL1024 nu se mișcă | Alimentarea și starea WLA1 în WL1024C, conectarea fermă a blocului de borne al motorului, cablul 3 × 1,5 mm² și blocarea transmisiei. |
| În timpul memorării, foaia porții se deschide în loc să se închidă | Opriți memorarea. După deconectarea surselor de alimentare, verificați JA/JB și firele motorului WL1024 conform schemei de conectare. |
| Foile porții se suprapun în ordinea greșită la închidere | Verificați configurația JA/JB în funcție de suprapunerea reală a foilor porții și asigurați-vă că memorarea cursei a fost efectuată corect. După remediere, repetați memorarea. |
| Motorul se oprește sau își inversează sensul | Mai întâi deblocați motorul și verificați rezistența la mișcare, geometria brațului și opritoarele fixe. Verificați fotocelulele și STOP. Forța nu trebuie mărită pentru a compensa o defecțiune mecanică. |
| L1/L2 sau L3/L4 clipesc lent | L1/L2 indică necesitatea memorării dispozitivelor; L3/L4, memorarea pozițiilor de capăt. Continuați conform instrucțiunilor pentru prima punere în funcțiune. |
| Nu funcționează doar telecomanda | Dacă poarta răspunde la butonul WLA1, verificați bateria transmițătorului și receptorul, nu cablarea celui de-al doilea motor. |

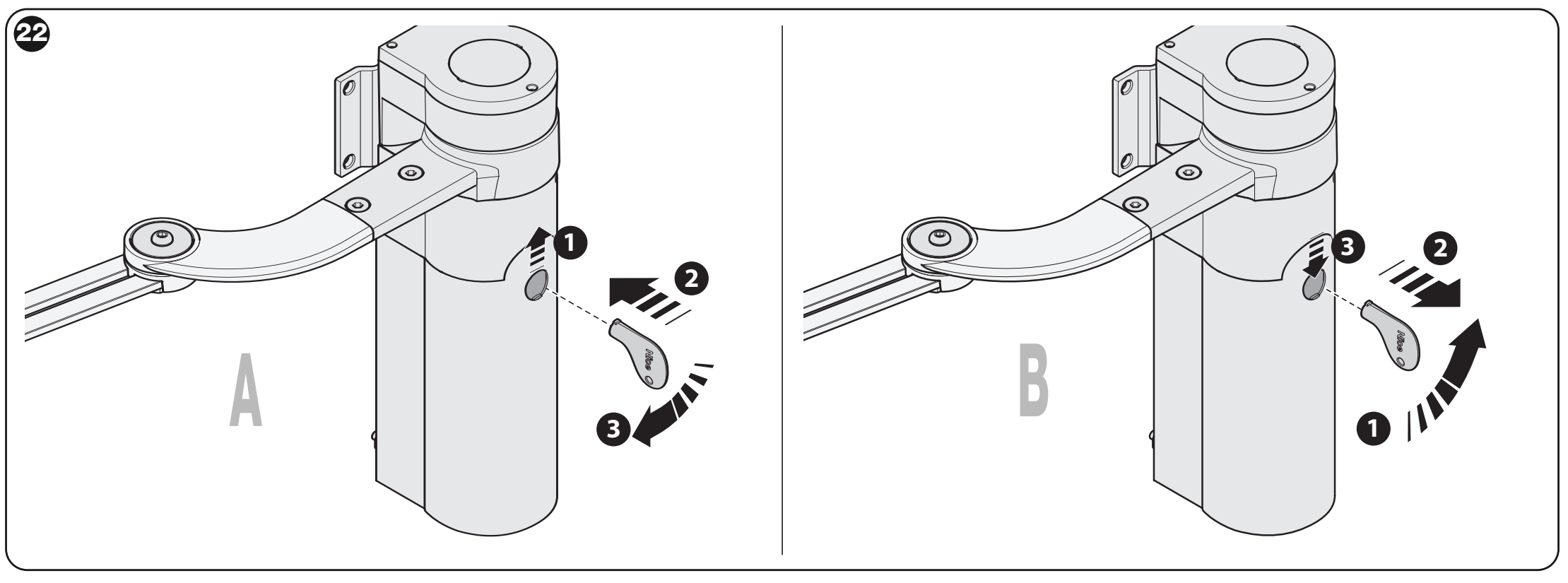

Deblocare manuală în caz de pană de curent
- Opriți poarta și țineți foaia astfel încât să nu se deplaseze singură. Deschideți capacul și introduceți cheia de deblocare.
- Rotiți cheia aproape cu o rotație completă în sensul acelor de ceasornic. Acum foaia porții poate fi deplasată manual.
- Pentru a bloca din nou, rotiți cheia în sens invers acelor de ceasornic și mișcați ușor foaia porții până când transmisia se angrenează mecanic.
- Scoateți cheia, rotiți discul de deblocare cu 90° în sens invers acelor de ceasornic și închideți capacul. La o poartă cu două foi, deblocați fiecare motor separat.
Verificare înainte de utilizare
- Cu motorul deblocat, foaia porții trebuie să poată fi deschisă și închisă manual cu o forță mai mică de 390 N și să rămână pe loc după ce este eliberată. Aceasta este o verificare a deplasării manuale, nu o valoare admisă a forței de impact asupra unei persoane.
- Verificați ancorele, bolțurile, siguranțele, capacele și întreaga cursă a brațului. Efectuați mai multe cicluri de deschidere, închidere și oprire.
- Testați separat fiecare fotocelulă, muchie de siguranță și funcția STOP. Dacă protecția se bazează pe limitarea forței, instalatorul trebuie să măsoare forțele de impact și să verifice siguranța întregului ansamblu.
- Predați poarta numai după ce testele au fost trecute cu succes. Proprietarul trebuie să primească instrucțiunile de utilizare, o demonstrație a deblocării și planul de întreținere. Copiii și alte persoane nu trebuie să staționeze în zona de mișcare a canaturilor.
Întreținere și verificare periodică
Asigurați efectuarea verificării cel puțin o dată la 6 luni sau după 20 000 de manevre, în funcție de care dintre acestea survine mai întâi. Înainte de intervenție, deconectați toate sursele de alimentare. Verificați fixarea, coroziunea, jocul bolțurilor, inelele de siguranță, uzura brațului și etanșeitatea capacelor; înlocuiți piesele deteriorate. După întreținere, repetați testele funcționale și de siguranță.
Date tehnice WL1024
| Parametru | Valoare |
|---|---|
| Tip | Motor electromecanic cu braț articulat, fără unitate de comandă |
| Alimentarea motorului | 24 V DC de la WLA1 în WL1024C |
| Curent nominal | 2 A |
| Curent la pornire | 3 A, maximum 2 s |
| Cuplu nominal | 50 Nm |
| Viteză unghiulară fără sarcină | 0,20–0,30 rad/s |
| Viteză unghiulară la cuplul nominal | 0,16–0,24 rad/s |
| Funcționare | Maximum 100 de cicluri complete pe zi; WLA1 limitează la aproximativ 50 de cicluri/h |
| Funcționare continuă | Aproximativ 10 minute |
| Grad de protecție | IP44 cu capacul închis și nedeteriorat |
| Temperatură | −20 până la +50 °C |
| Dimensiuni | 90 × 125 × 385 mm |
| Greutatea motorului | 4,3 kg |
Motorul nu este destinat utilizării în medii acide, foarte sărate sau explozive. Numărul de cicluri nu garantează utilizarea pe orice poartă; se aplică și limitele de sarcină și starea mecanismului.

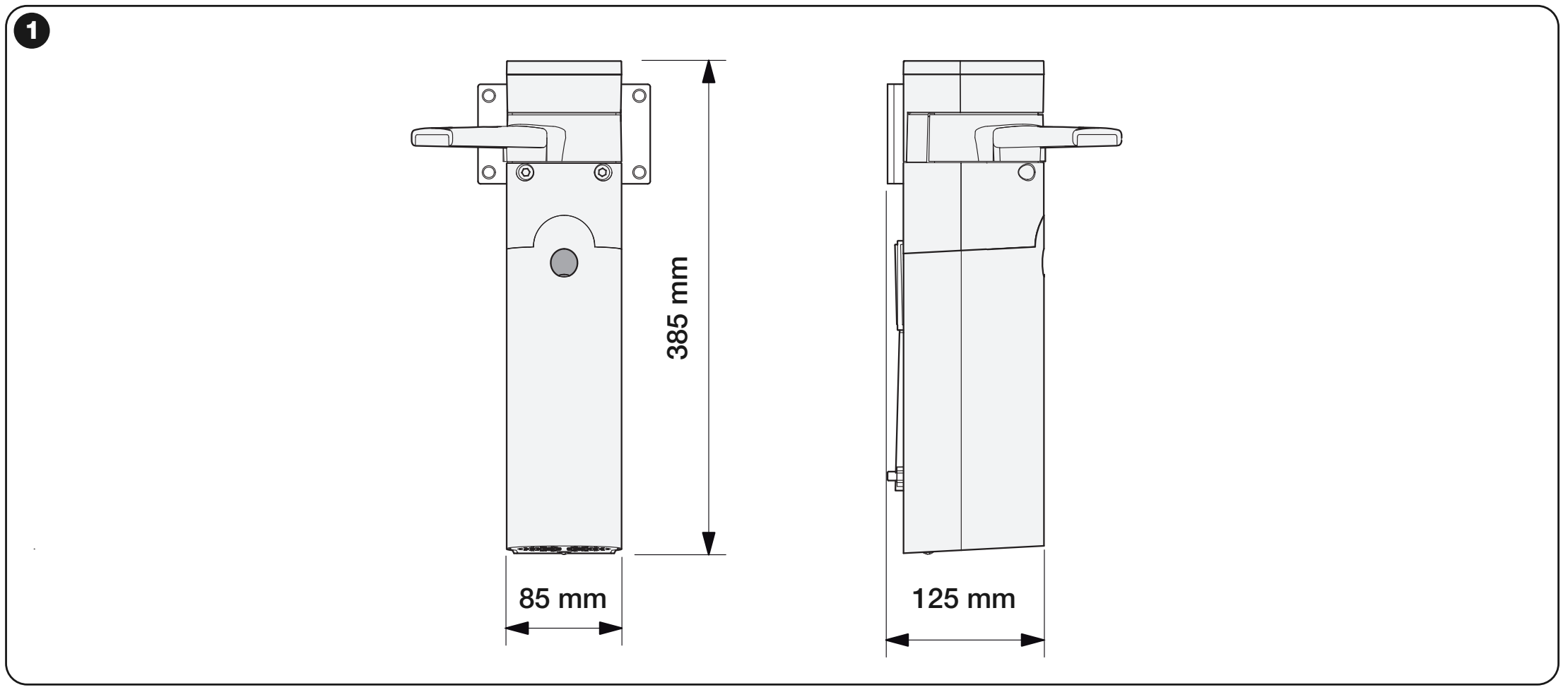

Desenul cotat indică o lățime de 85 mm; dimensiunile tehnice ale sistemului de acționare sunt 90 × 125 × 385 mm. Înainte de găurire, verificați motorul și suportul efectiv și asigurați un spațiu liber pentru întreaga cursă a brațului.
