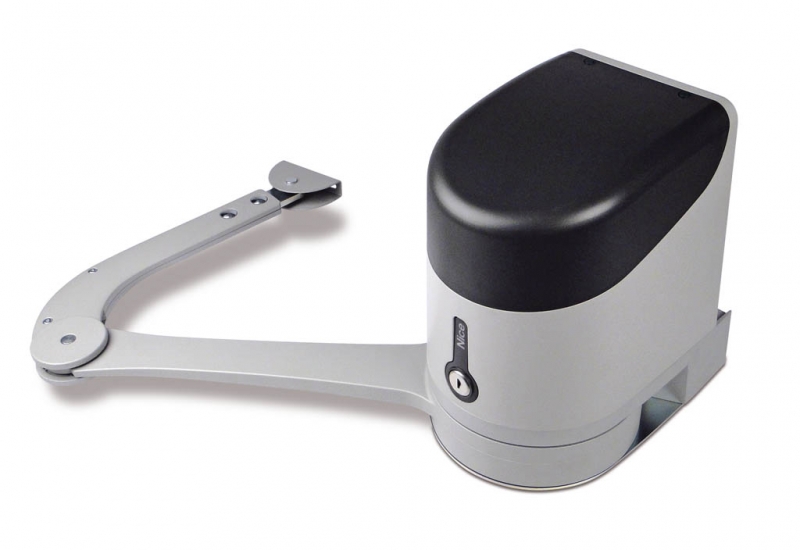

NICE Hyke HK7224 – motor pentru poartă batantă, fără unitate de comandă, pentru canate de 3,5 m/330 kg
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
2.636,74 RON cu TVA
| Greutate |
|---|
| 9,50 kg |
Descrierea produsului NICE Hyke HK7224 – motor pentru poartă batantă, fără unitate de comandă, pentru canate de 3,5 m/330 kg
NICE HYKE HK7224 este un motor articulat ireversibil pentru o foaie a porții batante. Are un motor de 24 V DC cu encoder și un braț articulat reglabil.
HK7224 nu include unitate de comandă. Este al doilea motor pentru o poartă cu două foi și se conectează la motorul NICE HYKE HK7024, care include comanda întregului ansamblu. HK7224 nu trebuie conectat direct la 230 V. Conectarea și configurarea accesoriilor se fac la unitatea din HK7024.
Motorul este destinat foilor de până la 3,5 m sau 330 kg conform graficului de utilizare. Este potrivit și pentru utilizare mai intensivă; regimul de funcționare admis depinde de sarcină, montaj și temperatură. În cazul unei pene de curent, poate fi deblocat manual cu cheia.
Unitatea de comandă și accesoriile compatibile
O singură unitate de comandă din HK7024 comandă una sau ambele foi. Următoarele instrucțiuni de conectare și programare sunt pentru HKA2R10 cu conector SM, opt LED-uri L1–L8 și selector de motor cu 12 poziții. Înainte de a conecta accesoriile, verificați marcajele și configurația plăcii efective.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comandă unul sau două motoare HYKE. Conectarea motoarelor. | Integrată în NICE HYKE HK7024. Placă de schimb NICE HKA2R10; alegeți placa de schimb în funcție de generația instalată. |
| Receptor și telecomandă | Telecomandă compatibilă cu codarea receptorului. Asociere și comenzi. | OXIBD în conectorul SM + ON2E sau MYGO4. Transmițătorul și receptorul trebuie să utilizeze un sistem radio compatibil. |
| Fotocelule de siguranță | Protecție pentru zona de trecere, în funcție de amplasare. Conectare și adresare. | NICE EPMB la BlueBUS. Două fire fără polaritate; fiecare pereche are propria adresă. |
| Lampă de avertizare | Avertizare privind mișcarea și semnalizarea defecțiunilor. Ieșirea FLASH. | NICE ELDC pentru joasă tensiune; în funcția de lampă de avertizare, FLASH furnizează 12 V DC, maximum 21 W. Nu conectați aici o lampă de avertizare de 230 V. |
| Muchie de siguranță | Protejează zonele periculoase la contactul cu un obstacol. Intrarea STOP. | Alegerea muchiei de siguranță cu ieșire adecvată de 8,2 kΩ; alegeți conexiunea în funcție de riscurile specifice porții. |
| Comandă cu cheie | Activarea comenzii fără tensiune. Intrările SbS, OPEN și CLOSE. | NICE KIO cu contact NO. Iluminarea se alimentează separat, în funcție de consumul permis. |
| Deblocare din exterior | Deschidere manuală, dacă nu puteți ajunge la motor fără alimentare electrică. | NICE KIO + KA1, cablu de 6 m. Funcție mecanică separată, independentă de comanda electrică. |
| Alimentare de rezervă | Câteva manevre în cazul unei pene de curent. Alegerea și conectarea bateriei. | NICE PSS124 cu cablu pentru generația corespunzătoare. Bateria se conectează la unitatea de comandă HK7024, nu direct la HK7224. |
| Încuietoare electrică | Asigurare suplimentară a canatului, în funcție de configurația acestuia. Ieșire ELS. | Încuietoare la 12 V AC, maximum 15 VA. Ieșirea trebuie să rămână configurată pentru încuietoare electrică, nu pentru lumină. |
Motor și sistem de comandă pentru poartă, comercializate separat
| Model | Ce include și cum se utilizează |
|---|---|
| HK7024 | Motor cu braț articulat, console de montaj, deblocare manuală și sistem de comandă integrat. Acționează un canat sau, împreună cu HK7224, două canaturi. |
| HK7224 | Motor cu braț articulat și deblocare manuală, fără unitate de comandă proprie. Al doilea canat este comandat de unitatea din HK7024. |
| Motor și kit, comercializate separat | Receptorul, telecomanda, fotocelulele, lampa de semnalizare și bateria de rezervă nu sunt incluse automat în fiecare motor comercializat separat. Verificați echiparea în kitul respectiv. |
Kituri pentru unul sau două canaturi
Kiturile includ receptorul OXIBD și telecomanda ON2E. Versiunea cu fotocelule include EPMB; versiunea cu accesorii include și ELDC. Două motoare nu măresc limita pentru un singur canat.
| Un canat | Motor comercializat separat | Două canaturi |
|---|---|---|
1 × HK7024. O unitate de comandă HKA2R10. | HK7224 comercializat separat
Un motor. Fără unitate de comandă. |
1 × HK7024 + 1 × HK7224. O unitate de comandă HKA2R10. |
Lungime, greutate și spațiu pentru motor
3,5 m și 330 kg sunt limite maxime distincte. Cu brațul complet, canatul poate avea 3,5 m lungime și până la 200 kg sau poate cântări până la 330 kg, dacă lungimea sa nu depășește 1,8 m. Citiți valorile intermediare din grafic, în funcție de lungimea și greutatea unui singur canat.
A = braț complet, B = braț scurtat. Axa orizontală indică lungimea canatului în metri, iar cea verticală greutatea acestuia în kilograme. Dacă brațul este scurtat, utilizați curba inferioară B și limitați deschiderea la maximum 90°. Nu aplicați brațului scurtat limitele corespunzătoare brațului complet.
Pentru motorul propriu-zis, spațiul de montaj liber trebuie să aibă o lățime de cel puțin 210 mm. Verificați întreaga traiectorie a brațului și distanța față de perete sau gard; dimensiunile de mai jos definesc geometria montajului, nu o dimensiune universală a stâlpului.
Montarea consolelor și a brațului articulat
Montajul, conectarea electrică și testele trebuie efectuate de un tehnician specializat. Înainte de a începe lucrul, deconectați alimentarea de la rețea și, dacă există, bateria. Poarta trebuie să se deplaseze ușor pe întreaga traiectorie, să nu se deschidă sau să se închidă singură, iar fixarea sa nu trebuie să cedeze elastic.
Consola de montaj a motorului trebuie să fie orizontală și fixată pe un suport solid. Fixați consola brațului pe cadrul portant al canatului, nu pe o umplutură fragilă. Alegeți poziția astfel încât accesul la cheie și la maneta de deblocare să rămână sigur. Locul de montaj nu trebuie să fie inundabil; dacă este necesar, montați motorul mai sus față de nivelul solului. Pozați cablurile astfel încât apa și condensul să nu pătrundă în motor.
| Spațiul E | Alegerea brațului |
|---|---|
| E minimum 650 mm | Lungimea completă a brațului; determinați unghiul și distanțele A/B folosind graficul de montaj. |
| E între 300 și 650 mm | Braț scurtat; deschidere de maximum 90° și limite mai stricte pentru greutatea canatului, conform graficului. |
| E mai mică de 300 mm | Montajul indicat nu este permis. Alegeți o altă poziție sau o altă soluție adecvată. |
A reprezintă poziția consolei motorului față de axa balamalei; B reprezintă retragerea axei balamalei față de suprafața de montaj, conform desenelor. Ambele valori sunt exprimate în milimetri.
- Măsurați B și alegeți unghiul de deschidere dorit. Cu brațul complet, unghiul maxim este de 110°.
- În grafic, trasați o linie orizontală de la valoarea B până în zona unghiului dorit. Citiți din punctele de intersecție intervalul admis pentru A. De exemplu, pentru B = 200 mm și o deschidere de 110°, A este de aproximativ 300–345 mm.
- Asamblați brațul drept și cel curbat cu bolțurile și inelele de siguranță. După montaj, consolele motorului și ale canatului trebuie să fie în același plan orizontal.
- Folosiți consola motorului ca șablon, pregătiți patru puncte de fixare și fixați-o cu ancore potrivite. Fixați motorul pe consolă cu cele două șuruburi furnizate.
- Deblocați motorul. Cu brațul întins la maximum, stabiliți poziția consolei pe canat când brațul este extins cât mai mult, astfel încât acesta să se oprească în poziția sa extremă. Fixați consola în poziție orizontală și asigurați bolțul și inelul de siguranță.
- Parcurgeți manual întreaga cursă. Brațul nu trebuie să lovească peretele, gardul sau canatul, iar mișcarea acestuia nu trebuie să creeze puncte de prindere sau de forfecare neprotejate. Apoi reglați opritoarele și blocați din nou motorul.
Montarea cu brațul scurtat
Cu brațul scurtat, alegeți A din zona 90°–95° din graficul de montaj; deschiderea efectivă a canatului rămâne de cel mult 90°. Poziția consolei pe canat se stabilește cu motorul deblocat: apăsați brațul curbat pe canatul închis până la poziția sa extremă. Respectați E de cel puțin 300 mm, deschiderea de cel mult 90° și curba inferioară a limitelor. În timpul verificării manuale a deschiderii, țineți consola lângă canat și asigurați-vă că nici brațul curbat, nici articulația acestuia nu lovesc vreun obstacol. Fixați consola numai după verificarea întregii curse.
Opritoare mecanice pentru deschidere și închidere
- Deblocați motorul și deplasați manual canatul în poziția de deschidere dorită.
- Pe partea inferioară a motorului, rotiți discul din plastic A și reglați deschiderea de sub braț conform imaginii.
- Introduceți opritorul B în cea mai apropiată poziție potrivită. Acesta trebuie să se fixeze corect; comparați marcajele OK/NO.
- Rotiți discul astfel încât opritorul să nu poată cădea. Efectuați reglajul fin cu șurubul de reglare C.
- Dacă poarta nu are un opritor de închidere la sol, reglați și opritorul de închidere urmând aceeași procedură. La final, strângeți bine piulița D, astfel încât discul să nu se poată roti singur.
- După modificarea poziției opritoarelor, efectuați o nouă învățare a pozițiilor și teste.
Deblocarea manuală în cazul unei pene de curent
Opriți mișcarea și deconectați alimentarea înainte de deblocare. Asigurați-vă că canatul nu se poate pune singur în mișcare; pe timp de vânt, țineți-l sub control.
- Introduceți cheia A și rotiți-o cu 90° în sensul acelor de ceasornic.
- Rotiți maneta B ieșită în afară cu 90° în sens invers acelor de ceasornic. Canatul poate fi deplasat manual.
- Pentru a bloca din nou, readuceți maneta în poziție verticală și apăsați-o în locaș. Rotiți cheia cu 90° în sens invers acelor de ceasornic și scoateți-o.
- După introducerea manetei, deplasați manual canatul câțiva centimetri în direcția de deschidere pentru a bloca complet transmisia. Înainte de acționarea electrică, verificați dacă maneta este introdusă complet și dacă mecanismul de acționare este blocat. Dacă există o defecțiune la sistemul de siguranță, nu utilizați poarta până la remedierea cauzei.
Conexiunile electrice ale motoarelor și accesoriilor
Înainte de deschiderea capacului, deconectați rețeaua de 230 V și bateria de rezervă. Alimentarea și împământarea de protecție trebuie conectate de un tehnician calificat. Instalația trebuie să aibă un dispozitiv care să permită deconectarea completă, iar cablurile trebuie fixate pentru a preveni smulgerea.
Deschideți capacul HK7024, ridicați unitatea de comandă și treceți cablurile prin intrarea inferioară. Asigurați cablul de alimentare de la rețea cu o clemă pentru cablu. HK7224 primește alimentarea motorului și cablul separat al encoderului de la unitatea de comandă HK7024.
| Cablu | Secțiune și lungime maximă |
|---|---|
| Alimentare de la rețea către HK7024 | 3 × 1,5 mm², până la 30 m. Pentru un cablu de alimentare mai lung: 3 × 2,5 mm² și împământare de protecție la automatizare, conform proiectului instalației. |
| Al doilea motor HK7224 | 3 × 1,5 mm², până la 10 m. Două conductoare de lucru și un conductor de protecție, conform bornelor motorului. |
| Cablul encoderului celui de-al doilea motor | 2 × 1 mm², până la 10 m. Cablurile motorului și ale encoderului pot fi înlocuite cu un singur cablu 5 × 1,5 mm²; conectați fiecare conductor la borna corespunzătoare. |
| BlueBUS | 2 × 0,5 mm², până la 20 m; peste 20 m, cel mult 40 m, 2 × 1 mm². |
| Lampă de semnalizare | 2 × 0,5 mm², până la 20 m. |
| Antenă | RG58 ecranat, maximum 20 m; lungimea recomandată este sub 5 m. |
| Comutator OPEN/CLOSE | Două cabluri 2 × 0,5 mm² sau unul 4 × 0,5 mm², până la 50 m. |
| Încuietoare electrică | 2 × 1 mm², până la 6 m. |
M1, M2 și encoderele
M2 este canatul care se deschide primul; M1 este cel care se închide primul. În configurația cu un singur canat se utilizează ieșirea M2 și intrarea corespunzătoare ENC2; M1 rămâne neutilizat. În cazul a două canaturi, conectați fiecare motor la propriul encoder. Utilizați motorul standard HK7224, compatibil cu această configurație.
La bornele motorului, conectați conductoarele de lucru la contactele exterioare marcate cu M; conductorul de protecție se conectează la borna cu simbolul de împământare. Conectați encoderele la perechile corespunzătoare ENC1/ENC2 fără polaritate. Pentru corectarea sensului, după deconectarea alimentării, inversați doar conductoarele de lucru exterioare ale motorului respectiv, nu și conductorul de protecție.
Schema unității de comandă HKA2
Legendă: FLASH = lampă de semnalizare, EL/ELS = încuietoare electrică, OGI = indicator luminos pentru poarta deschisă, TX/RX = emițător/receptor pentru fotocelule, NO = contact normal deschis, NC = contact normal închis. Schema prezintă intrările și funcțiile acestora; alegeți echipamentele în funcție de configurația concretă.
Borne pentru accesorii, tensiune și polaritate
| Bornă | Funcție și conexiune |
|---|---|
| Alimentare auxiliară | SbS (+) și STOP (−), 24 V DC, maximum 200 mA în total. Utilizați contactul de alimentare auxiliară de la borna SbS ca plus și contactul de alimentare auxiliară de la borna STOP ca minus. Înainte de conectare, verificați contactele corespunzătoare de pe placa instalată; întregul set de borne pentru intrarea de comandă nu este o ieșire de alimentare. Aceasta este o alimentare pentru accesorii de putere mică, nu pentru motor, lampa de semnalizare sau încuietoarea electrică. |
| BlueBUS | Două conductoare pentru comunicație și alimentare; fără polaritate +/−. Maximum 15 unități BlueBUS, în funcție de consumul dispozitivelor. EPMB se conectează în paralel. |
| FLASH | Pentru funcția de lampă de semnalizare 12 V DC, maximum 21 W; adecvat ELDC. Conectați alimentarea DC conform marcajelor bornelor și ale dispozitivului respectiv. Nu preluați polaritatea de la ieșirea alăturată; dacă marcajele de pe placă nu sunt lizibile, conectarea trebuie verificată de un tehnician. |
| ELS | 12 V AC, maximum 15 VA pentru yală electrică; la AC nu se face distincție între plus și minus. Cu L5 = ON, se transformă în ieșire pentru iluminat 24 V DC (−30/+50 %), maximum 4 W. La schimbarea funcției, alegeți un dispozitiv pentru această tensiune și respectați polaritatea DC a acestuia. |
| OGI | Indicator pentru poarta deschisă 24 V DC (−30/+50 %), maximum 4 W; se poate comanda un releu mic. Cu L8 = ON, se transformă în indicator de întreținere. Pentru dispozitivele cu polaritate DC specificată, verificați marcajul ieșirii pe placa efectivă. |
| SbS | Comandă pas cu pas prin contact fără potențial NO, fără polaritate. Nu alimentați intrarea cu tensiune externă. |
| OPEN / CLOSE | Deschidere / închidere prin contacte fără potențial NO, fără polaritate. Cu L7 = ON, CLOSE poate fi modificat pentru deschidere parțială. |
| STOP | Intrare NC, NO sau 8,2 kΩ, în funcție de dispozitivul învățat. Nu este o pereche universală de alimentare; conectarea contactelor este descrisă mai jos. |
Alimentarea auxiliară și contactul de comandă au funcții diferite. Nu alimentați accesoriile prin ambele contacte ale aceleiași perechi SbS sau STOP și nu scurtcircuitați perechea atunci când preluați alimentarea. La HKA2R10, alimentarea auxiliară rămâne disponibilă și când Standby este activat.
STOP, muchie de siguranță și portiță de acces
După schimbarea stării învățate, STOP oprește imediat mișcarea și execută o scurtă inversare a sensului. Mai multe contacte NO se conectează în paralel, iar mai multe contacte NC în serie. Proiectați conectarea muchiilor de siguranță rezistive în funcție de dispozitivul respectiv; nu le combinați cu o punte improvizată.
Dacă foaia porții are o portiță de acces, contactul de monitorizare al acesteia trebuie să împiedice acționarea electrică atunci când este deschisă. După fiecare modificare a conexiunii STOP, efectuați învățarea dispozitivelor și testele de siguranță. Fotocelulele și muchia sensibilă protejează zone periculoase diferite; una nu o înlocuiește automat pe cealaltă.
Fotocelule BlueBUS
Conectați atât emițătorul TX, cât și receptorul RX al fotocelulelor EPMB cu două fire la BlueBUS fără polaritate. Fiecare pereche trebuie să aibă aceeași adresare la TX și RX și o adresare diferită de cea a celorlalte perechi. După conectarea sau îndepărtarea unui dispozitiv, repetați învățarea.
| Adresă | Ce protejează și cum reacționează |
|---|---|
| PHOTO / PHOTO II | PHOTO la aproximativ 50 cm, PHOTO II la aproximativ 100 cm; perechile exterioare. La închidere, oprește și inversează mișcarea. |
| PHOTO1 / PHOTO1 II | PHOTO1 la aproximativ 50 cm, PHOTO1 II la aproximativ 100 cm; perechile interioare. La închidere, oprește și inversează mișcarea; la deschidere, oprește și continuă după eliberarea fasciculului. |
| PHOTO2 / PHOTO2 II | Protecția zonei de deschidere. La deschidere, oprește și inversează mișcarea. |
| PHOTO3 | Nu este permisă pentru această configurație HYKE. |
Poziția jumperelor trebuie să corespundă funcției selectate, nu doar locului în care este montată fizic fotocelula. Găsiți schema completă de adresare și conectare și pe fișa EPMB.
Prima pornire și verificarea unității de comandă
Toate butoanele și LED-urile menționate mai jos se află pe unitatea de comandă din HK7024. HK7224 nu are funcție proprie de programare. Înainte de conectarea alimentării, cablurile, opritoarele, capacele și elementele de protecție trebuie să fie montate în siguranță.
- Poziționați foile aproximativ la jumătatea cursei, fixați angrenajele motoarelor și eliberați zona de mișcare.
- După conectarea alimentării, LED-ul BlueBUS trebuie să clipească aproximativ o dată pe secundă. LED-urile de pe TX și RX ale fotocelulelor trebuie să indice alimentarea, iar lampa de semnalizare FLASH trebuie să fie stinsă în repaus.
- Dacă alimentarea lipsește sau este neobișnuită, opriți unitatea și verificați conexiunile și siguranțele. Nu continuați învățarea dacă a fost identificată o problemă.
- Înainte de învățarea pozițiilor, selectați motorul corect cu selectorul și efectuați învățarea dispozitivelor.
Selector cu 12 poziții pentru tipul motorului
Pentru motoarele standard Pentru HK7024 + HK7224, setați DIP 10 = ON, iar toate celelalte poziții 1–9, 11 și 12 = OFF. În Oview, aceasta corespunde denumirii HYKE. Reglați selectorul fără alimentare și întotdeauna înainte de învățarea pozițiilor. Setarea pentru HYKE HS nu se aplică aici.
Învățarea dispozitivelor BlueBUS și STOP
- Apăsați simultan și mențineți apăsate Open ▲ + Stop/Set.
- Când L1 și L2 încep să clipească rapid, după aproximativ 3 secunde, eliberați ambele butoane.
- Așteptați finalizarea recunoașterii. STOP trebuie să fie aprins, iar L1/L2 stinse. L3/L4 pot începe să clipească, solicitând învățarea pozițiilor.
- Învățarea este necesară și fără fotocelule conectate și de fiecare dată după adăugarea sau îndepărtarea unui dispozitiv. Apoi repetați testele de siguranță.
Învățarea pozițiilor foilor porții
Mai întâi trebuie învățate dispozitivele și reglat corect selectorul motorului. Opritoarele mecanice trebuie să fie bine fixate, iar forța trebuie să fie adecvată porții. În timpul învățării, supravegheați ambele motoare și întreaga zonă de mișcare.
Învățare automată
- Apăsați simultan și mențineți apăsate Stop/Set + Close ▼.
- Când L3 și L4 încep să clipească rapid, după aproximativ 5 secunde, eliberați butoanele.
- Unitatea va închide lent M1 până la opritor, apoi va închide lent M2 până la opritor, va deschide lent M2 și M1 până la opritoare și, în final, va închide rapid ambele foi ale porții. În cazul unui singur motor, se învață doar foaia corespunzătoare M2.
- Finalizarea cu succes este confirmată prin stingerea L3 și L4. Apoi verificați efectuând de câteva ori deschiderea și închiderea în condiții normale.
- Dacă sensul sau ordinea mișcărilor este greșită, întrerupeți mișcarea cu butonul Open sau Close. Înainte de reparație, deconectați atât alimentarea de la rețea, cât și bateria. Dacă inversați M1/M2, inversați și codificatoarele acestora; dacă sensul este greșit, inversați conductorii extremi de lucru ai motorului respectiv.
- Dacă intervine o fotocelulă sau STOP, învățarea se întrerupe, iar L1 începe să clipească. După remedierea cauzei, repetați procedura de la început.
Învățare manuală și semnificația pozițiilor
Învățarea manuală permite setarea separată a pozițiilor. O apăsare scurtă pe Open/Close comută LED-ul; menținerea apăsată pune motorul în mișcare. Poziția 0 este opritorul de închidere, poziția 1 este opritorul de deschidere, iar A este oprirea dorită a deschiderii între acestea.
| LED – poziție | Ce se memorează |
|---|---|
| L1 – 0/M1 | Închiderea completă a canatului M1 la opritorul mecanic. |
| L2 – 0/M2 | Închiderea completă a canatului M2 la opritorul mecanic. |
| L3 – SA/M2 | Decalaj la deschidere: după depășirea acestei poziții de către M2, M1 poate începe să se deschidă. |
| L4 – A/M1 | Oprirea dorită a deschiderii M1. |
| L5 – A/M2 | Oprirea dorită a deschiderii M2. |
| L6 – SC/M1 | Decalaj la închidere: după depășirea acestei poziții de către M1, M2 poate începe să se închidă. |
| L7 – 1/M1 | Deschiderea completă a M1 la opritorul mecanic. |
| L8 – 1/M2 | Deschiderea completă a M2 la opritorul mecanic. |
- Apăsați Stop/Set + Close și eliberați imediat ce L1 începe să clipească, după aproximativ 3 secunde. Pentru învățarea manuală, nu așteptați L3/L4, care inițiază învățarea automată.
- Deplasați motorul selectat în poziția dorită, ținând apăsat Open sau Close. Eliberați butonul când doriți să opriți mișcarea.
- Pentru memorare, țineți apăsat Stop/Set cel puțin 3 secunde. În timp ce țineți butonul apăsat, LED-ul corespunzător se aprinde continuu după aproximativ 2 secunde. Eliberați butonul numai după cel puțin 3 secunde; apoi LED-ul următor începe să clipească.
- Continuați până la L8. Lăsați între apăsări un interval mai mic de 10 secunde; un interval mai lung încheie procedura și păstrează modificările memorate până atunci.
În cazul unui singur motor M2: confirmați pozițiile neutilizate L1 și L7 ținând apăsat Stop/Set cel puțin 3 secunde. Omiteți L3, L4 și L6 apăsând scurt Open/Close. Memorați pozițiile L2, L5 și L8 pentru canatul M2 propriu-zis.
Învățare mixtă
Efectuați mai întâi învățarea automată. Apoi accesați modul manual apăsând Stop/Set + Close și eliberați când L1 clipește. Selectați poziția printr-o apăsare scurtă pe Open/Close, ajustați-o prin deplasare și memorați-o ca la învățarea manuală. Astfel se ajustează A, SA și SC; păstrați pozițiile extreme 0 și 1 învățate de la opritoare. Încheiați procedura trecând dincolo de LED-ul L8 care clipește.
Verificări înainte de predare
- După deconectarea tuturor surselor de alimentare, deblocați motorul și verificați deplasarea manuală pe întreaga cursă. Pentru verificare, producătorul specifică o forță de cel mult 390 N la deplasarea manuală; această valoare nu înlocuiește alegerea automatizării și măsurarea forței de impact.
- După blocare și restabilirea alimentării, verificați deschiderea, închiderea, oprirea, încetinirea și suprapunerea corectă a canaturilor.
- Testați separat fiecare fotocelulă, muchie sensibilă și contact de monitorizare al porții pietonale. Eliminați toate riscurile de prindere și forfecare din zona brațelor.
- Tehnicianul trebuie să verifice forțele și să predea instrucțiunile de utilizare, procedura de deblocare și planul de întreținere. Utilizați poarta numai după finalizarea cu succes a verificărilor.
Setările unității HKA2R10
Open ▲ selectează sau deschide, Stop/Set oprește și confirmă, Close ▼ selectează sau închide. Al patrulea buton nu se utilizează. O apăsare mai lungă pe Stop/Set, de peste 5 secunde, deschide programarea când L1 clipește.
Nivelul I – activarea și dezactivarea funcțiilor
- Țineți apăsat Stop/Set până când L1 începe să clipească, apoi eliberați.
- Selectați cu Open/Close LED-ul funcției corespunzătoare. Schimbați starea apăsând scurt Stop/Set: clipire scurtă = OFF, clipire lungă = ON.
- Pentru funcția următoare, repetați selectarea și schimbarea. Pentru memorare și ieșire, nu apăsați niciun buton timp de 10 secunde.
| LED – funcție și semnificație | Stare |
|---|---|
| L1 – Închidere automată ON: după deschidere, poarta se închide după pauza setată. OFF: funcționare semiautomată. Pauza setată din fabrică este de 30 s. | ON / OFF Setare din fabrică: OFF |
| L2 – Închidere după activarea fotocelulei ON: dacă închiderea automată este activată, declanșarea fotocelulei reduce pauza la 5 s. Dacă închiderea automată este dezactivată, declanșarea acesteia activează închiderea după pauza setată. | ON / OFF Setare din fabrică: OFF |
| L3 – Închidere întotdeauna ON: dacă poarta este deschisă când revine alimentarea cu energie electrică, unitatea începe închiderea după 10 s, cu preavertizare luminoasă de 5 s. OFF: la revenirea alimentării cu energie electrică, poarta nu pornește singură. | ON / OFF Setare din fabrică: OFF |
| L4 – Standby total ON: la aproximativ 1 minut după mișcare, dezactivează BlueBUS și majoritatea LED-urilor; o comandă reactivează funcționarea cu o scurtă întârziere. OFF: acest mod de economisire a energiei este dezactivat. Alimentarea auxiliară SbS/STOP de pe R10 rămâne disponibilă. | ON / OFF Setare din fabrică: OFF |
| L5 – ELS ca lumină ON: ieșirea ELS funcționează ca lumină la 24 V DC (−30/+50 %), maximum 4 W. OFF: ELS comandă încuietoarea electrică la 12 V AC, maximum 15 VA. Adaptați echipamentul și cablarea la funcția selectată. | ON / OFF Setare din fabrică: OFF |
| L6 – Preavertizare luminoasă ON: lampa de semnalizare clipește timp de 3 s înainte de mișcare. OFF: începe să clipească simultan cu mișcarea. | ON / OFF Setare din fabrică: OFF |
| L7 – CLOSE ca deschidere parțială ON: intrarea CLOSE comandă deschiderea parțială 1. OFF: comandă închiderea. | ON / OFF Setare din fabrică: OFF |
| L8 – OGI ca indicator de întreținere ON: OGI semnalizează necesitatea întreținerii. OFF: OGI semnalizează poarta deschisă. Limita se setează la nivelul II/L7. | ON / OFF Setare din fabrică: OFF |
Nivelul II – parametri reglabili
- Țineți apăsat Stop/Set până când L1 începe să clipească, apoi eliberați.
- Selectați cu Open/Close LED-ul de intrare al parametrului dorit.
- Țineți apăsat Stop/Set. După aproximativ 3 s, se aprinde LED-ul valorii setării curente. Ținând în continuare apăsat Stop/Set, deplasați-l cu butonul Open sau Close.
- Eliberați Stop/Set. Pentru memorare și ieșire, nu apăsați niciun buton timp de 10 secunde.
Valoarea cu caractere aldine este setarea din fabrică pentru HKA2R10. LED-ul de intrare indică parametrul; LED-ul valorii indică valoarea acestuia. Același număr de LED în ambele coloane nu indică neapărat același lucru.
| LED de intrare – denumire și descriere | LED-ul de setare – valoare |
|---|---|
| L1 – Durata pauzei Timpul până la închiderea automată; este activă numai dacă închiderea automată este activată. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Mod pas cu pas Secvența SbS și a comenzilor asociate; L4, L5, L7 și L8 modifică și comportamentul OPEN/CLOSE. | L1 – Deschidere – stop – închidere – stop L2 – Deschidere – stop – închidere – deschidere L3 – Deschidere – închidere – deschidere – închidere L4 – Mod rezidențial: în timpul deschiderii, SbS/OPEN nu are efect, iar CLOSE inversează sensul către închidere; în timpul închiderii, SbS/OPEN inversează sensul către deschidere, iar CLOSE nu are efect. L5 – Mod rezidențial 2: reacții ca la L4; o comandă menținută mai mult de 2 s declanșează STOP. L6 – Mod pas cu pas 2: o comandă mai scurtă de 2 s declanșează deschiderea parțială. L7 – Comandă menținută: mișcare numai cât timp comanda este activă; la eliberare, se oprește. L8 – Deschidere semiautomată, închidere numai cât timp comanda este menținută. |
| L3 – Viteza motoarelor Viteza de deplasare normală; după modificare, verificați siguranța, forțele și decelerarea. | L1 – Foarte lentă L2 – Lentă L3 – Medie L4 – Rapidă L5 – Foarte rapidă L6 – Maximă L7 – Deschide rapid, închide lent L8 – Deschide la viteza maximă, închide la viteză medie |
| L4 – Eliberarea presiunii după închidere O scurtă inversare a sensului eliberează presiunea reziduală, păstrează închiderea corectă și ușurează deblocarea manuală. | L1 – Fără eliberarea presiunii L2 – Nivelul 1 – minim, aproximativ 100 ms L3 – Nivelul 2 L4 – Nivelul 3 L5 – Nivelul 4 L6 – Nivelul 5 L7 – Nivelul 6 L8 – Nivelul 7 – maxim, aproximativ 800 ms |
| L5 – Forța motoarelor Forța ambelor motoare. O valoare mai mare nu înlocuiește remedierea frecării; după modificare, trebuie testate forțele de impact. | L1 – Nivelul 1 – minim L2 – Nivelul 2 L3 – Nivelul 3 L4 – Nivelul 4 L5 – Nivelul 5 L6 – Nivelul 6 L7 – Nivelul 7 L8 – Nivelul 8 – maxim |
| L6 – Deschidere pietonală și parțială La deschiderea pietonală, se deplasează M2. În cazul ambelor canaturi, fracțiile se raportează la cel mai mic dintre unghiurile memorate. | L1 – Pietonală 1 – M2 la 1/4 L2 – Pietonală 2 – M2 la 1/2 L3 – Pietonală 3 – M2 la 3/4 L4 – Pietonală 4 – deschiderea completă a M2 L5 – Parțială 1 – ambele canaturi la 1/4 din unghiul mai mic L6 – Parțială 2 – ambele canaturi la 1/2 din unghiul mai mic L7 – Parțială 3 – ambele canaturi la 3/4 din unghiul mai mic L8 – Parțială 4 – ambele canaturi până la unghiul memorat mai mic |
| L7 – Avertizare de întreținere Numărul de cicluri până la avertizare. Nu înlocuiește intervalul regulat de service. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Istoricul defecțiunilor Afișează rezultatele ultimelor opt cicluri. După selectare, numărați clipirile BlueBUS și consultați tabelul de diagnosticare. | L1 – Ciclul 1 – cel mai recent L2 – Ciclul 2 L3 – Ciclul 3 L4 – Ciclul 4 L5 – Ciclul 5 L6 – Ciclul 6 L7 – Ciclul 7 L8 – Ciclul 8 – cel mai vechi |
După modificarea forței, vitezei sau pozițiilor, verificați întregul traseu, fotocelulele, STOP și forțele de impact. Închiderea automată trebuie să corespundă protecției și modului de utilizare a porții respective.
Receptorul radio și telecomenzile
Receptorul radio se introduce în conectorul SM de pe unitatea de comandă HK7024. Deconectați toate sursele de alimentare înainte de a-l introduce sau scoate. HK7224 nu necesită un receptor radio separat.
Seturile actuale folosesc NICE OXIBD și ON2E. OXIBD acceptă și telecomenzi bidirecționale compatibile; MYGO4 este o telecomandă obișnuită cu cod săritor. În cazul unui receptor mai vechi, alegeți emițătorul în funcție de codarea acestuia.
| Ieșirea receptorului | Comandă pe HYKE |
|---|---|
| 1 | SbS – mod pas cu pas conform parametrului II/L2. |
| 2 | Deschidere parțială 1 conform parametrului II/L6; din fabrică, deschidere completă a M2. |
| 3 | OPEN – deschidere. |
| 4 | CLOSE – închidere. |
În modul I se memorează întreaga telecomandă, iar în modul II se memorează butonul individual pentru comanda selectată. Memorarea și ștergerea se fac cu butonul de pe receptor, nu prin resetarea plăcii. Pentru apăsările exacte, temporizare și confirmări, consultați instrucțiunile de asociere a telecomenzilor NICE și fișa OXIBD. În modul extins pot exista mai multe comenzi; selectați numărul comenzii în funcție de receptor.
Bateria de rezervă și generația unității
Bateria de rezervă se montează în spațiul dedicat din HK7024. O baterie compatibilă alimentează ansamblul prin unitatea sa de comandă; nu se conectează separat la bornele motorului HK7224.
| Montare | Selecția corectă |
|---|---|
| HKA2R10 | Versiunea mai veche folosește PS124. Actuală PSS124 se conectează cu cablul destinat unității mai vechi compatibile; pachetul PSS124 include cabluri pentru R10 și R30. |
| Unitatea mai nouă | PSS124 cu conectorul corespunzător. Modelul mai vechi PS124 necesită adaptorul CABLA11 și dezactivarea funcției Standby; alegeți conexiunea conform marcajului de pe placa existentă. |
- Deconectați alimentarea de la rețea și orice baterie existentă. Scoateți capacul și ridicați unitatea de comandă.
- Introduceți bateria în spațiul prevăzut și folosiți cablul potrivit generației respective. Nu confundați conectorul cu ieșirea motorului.
- Conectați electric bateria numai după finalizarea montajului și a programării. Verificați funcționarea cu alimentarea de la rețea oprită, apoi restabiliți alimentarea pentru reîncărcare.
Numărul de manevre efectuate în caz de pană de curent depinde de starea bateriei, temperatură și sarcină. Bateria nu înlocuiește deblocarea manuală disponibilă. Alimentarea solară Solemyo se realizează prin intrarea de alimentare prevăzută a unei unități compatibile; sursa de la rețea și cea solară nu trebuie conectate simultan.
Diagnosticare și depanare
În timpul mișcării, lampa de semnalizare clipește regulat. În caz de defecțiune, emite o serie scurtă de clipiri, face o pauză de aproximativ 1 s, apoi repetă aceeași serie. Determinați numărul de clipiri scurte înainte de resetare sau de modificarea setărilor.
| Număr de clipiri | Cauză și pasul următor |
|---|---|
| 1 | BlueBUS – dispozitiv lipsă sau modificat. Verificați cablajul și adresarea; după modificare, efectuați învățarea dispozitivelor. |
| 2 | Fotocelula blochează mișcarea. Îndepărtați obstacolul, curățați capacele și verificați setarea TX/RX. Fotocelule. |
| 3 | Rezistență la mișcare sau intervenția limitării forței. Verificați canatul, balamalele și brațul; nu măriți forța înainte de a elimina cauza și de a efectua noi teste. |
| 4 | Intervenția intrării STOP. Verificați muchia, contactul porții pietonale și starea învățată a intrării. Cablarea STOP. |
| 5 | Parametri interni ai unității. Așteptați cel puțin 30 s, încercați o comandă și, dacă este necesar, reporniți alimentarea. Dacă problema se repetă, este necesară intervenția service-ului. |
| 6 | A fost depășit numărul de manevre consecutive sau limita de manevre pe oră. Lăsați motorul să se răcească timp de câteva minute și limitați utilizarea. |
| 7 | Defecțiune electrică. Așteptați cel puțin 30 s și, dacă este necesar, reporniți alimentarea; o defecțiune recurentă trebuie remediată de un tehnician. |
| 8 | O comandă activă permanent împiedică primirea altor comenzi. Verificați butonul, întrerupătorul și eventualul temporizator. |
| 9 | Ansamblul este blocat de comanda electronică Stop automatizare. Folosiți comanda corespunzătoare Deblocare automatizare; aceasta nu este maneta de deblocare mecanică. |
| 10 | Encoderul a detectat un obstacol sau o frecare excesivă. Verificați mecanismul, alocarea și cablajul encoderului. M1/M2 și ENC1/ENC2. |
Verificarea LED-urilor de pe placă
| LED | Stare normală sau pasul următor |
|---|---|
| BlueBUS | Aproximativ 1 clipire verde/s = funcționare normală. Când Standby este activată, clipește mai rar; după primirea unei comenzi, se reia funcționarea normală. Două clipiri rapide = modificarea stării unei intrări. Dacă LED-ul este stins, verificați alimentarea și siguranțele; dacă rămâne aprins continuu sau clipește în serii roșii, urmați indicațiile de diagnosticare. |
| STOP | Aprins = stare de siguranță învățată. Stins = intervenție sau modificare a intrării. |
| SbS / OPEN / CLOSE | Stinse în repaus, aprinse cât timp comanda este activă. Un LED aprins continuu poate indica un contact menținut sau defect. |
| L1/L2 clipesc lent | Solicitare de învățare a dispozitivelor. |
| L3/L4 clipesc lent | Solicitare de învățare a pozițiilor. |
Dacă motorul funcționează, dar canatul nu se mișcă, verificați dacă maneta de deblocare este fixată complet. Dacă HK7224 nu răspunde sau se mișcă incorect, verificați ieșirea sa M1/M2 și encoderul corespunzător din HK7024. Înainte de a înlocui o siguranță, eliminați cauza defecțiunii; folosiți același tip și aceeași valoare nominală.
Ștergerea setărilor unității de comandă
Resetarea șterge setările personalizate HKA2. Nu este vorba de asocierea telecomenzilor și nici de ștergerea memoriei radio a receptorului separat.
- Pe unitatea din HK7024, apăsați și mențineți apăsate Open ▲ + Close ▼, până când L1 și L2 încep să clipească.
- Eliberați ambele butoane.
- După resetare, verificați din nou selectorul, efectuați învățarea dispozitivelor și a pozițiilor, setați funcțiile și efectuați testele de siguranță.
Întreținere și utilizare în siguranță
Programați inspecția de specialitate cel târziu după 6 luni sau după 20 000 de manevre de la inspecția precedentă, în funcție de care dintre acestea survine prima. În cazul utilizării intense sau în condiții nefavorabile, alegeți un interval mai scurt.
- Înainte de service, deconectați alimentarea de la rețea, bateria și orice altă sursă de alimentare.
- Verificați fixarea consolelor, șuruburilor, bolțurilor, inelelor de siguranță, brațelor, opritoarelor, capacului și presetupelor. Înlocuiți piesele deteriorate sau uzate.
- Verificați mișcarea manuală fără efort, fixarea deblocării și funcționarea tuturor fotocelulelor, muchiilor de siguranță și contactelor porții pietonale.
- Nu pășiți pe traiectoria porții și nu atingeți brațele în timpul mișcării. Păstrați telecomenzile într-un loc inaccesibil copiilor.
- Clientul poate menține curate capacele fotocelulelor și poate îndepărta murdăria de pe traiectorie. În caz de defecțiune mecanică sau electrică, nu folosiți motorul și contactați service-ul.
Durată de viață estimată
Adunați indicii pentru lungime, greutate și toți ceilalți factori relevanți. Apoi, citiți din grafic numărul estimativ de cicluri pentru întreținere regulată. Axa orizontală reprezintă suma indicilor în %, iar axa verticală numărul de cicluri. Estimarea nu garantează un anumit număr de ani sau de cicluri.
| Factor | Braț complet / scurtat |
|---|---|
| Lungime | Sub 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Peste 3,0 până la 3,5 m: 30 % / neutilizabil |
| Greutate | Sub 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Peste 250 kg: 30 % / neutilizabil |
| Temperatură / umiditate | Peste 40 °C sau sub 0 °C, ori umiditate peste 80 %: 20 / 20 % |
| Umplutură plină | 15 / 20 % |
| Zonă expusă vântului | 15 / 20 % |
Verificați mai întâi dacă poarta este potrivită, consultând graficul greutății și al lungimii și geometria de montaj. La limita dintre două intervale, alegeți indicele numeric mai mare dintre cele disponibile. Brațul scurtat este permis la o lungime de 3,0 m numai pentru o greutate corespunzătoare curbei B; nu îl utilizați peste 3,0 m. Evaluați întotdeauna întreaga utilizare.
Date tehnice și dimensiuni
| Parametru | NICE HYKE HK7224 |
|---|---|
| Unitate de comandă | Fără unitate; comandă de la HK7024. |
| Alimentare | 24 V DC ±10 % de la unitatea de comandă HK7024. |
| Viteză fără sarcină | 1,5 rot./min; trepte de viteză reglabile. |
| Cuplu | Maxim 500 Nm; nominal 120 Nm. |
| Frecvența maximă a ciclurilor | 40 de cicluri/h la cuplul nominal; 25 de cicluri/h la temperatura maximă de funcționare. |
| Funcționare continuă | Cel mult aproximativ 7 minute la cuplul nominal. |
| Putere maximă absorbită | 140 W pentru al doilea motor. |
| Consum maxim de curent | 6 A timp de cel mult 2 s. |
| Grad de protecție | IP54 cu carcasa intactă. |
| Temperatura de funcționare | −20 până la +55 °C; la temperaturi scăzute, eficiența motorului scade. |
| Dimensiuni | 210 × 290 × 320 mm (lățime × adâncime × înălțime). |
| Greutatea motorului | 9,5 kg. |
| Limita pentru o singură canată | Cu brațul complet, 3,5 m / 200 kg sau 1,8 m / 330 kg; valorile intermediare și brațul scurtat conform graficului. |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
