NICE Hyke HK7024 – automatizare pentru poartă batantă cu unitate de comandă, pentru canat de 3,5 m/330 kg
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
3.557,28 RON cu TVA
| Greutate |
|---|
| 11 kg |
Descrierea produsului NICE Hyke HK7024 – automatizare pentru poartă batantă cu unitate de comandă, pentru canat de 3,5 m/330 kg
NICE HYKE HK7024 este articulat actuator ireversibil pentru o singură canatură a porții batante. Are un motor de 24 V DC cu encoder și un braț articulat reglabil.
HK7024 include unitatea de comandă și este potrivit pentru o poartă cu un singur canat. La o poartă cu două canaturi, comandă și al doilea motor NICE HYKE HK7224, care nu include propria unitate de comandă. HK7024 se conectează la rețeaua de 230 V AC; motoarele propriu-zise funcționează la 24 V DC.
Actuatorul este destinat canaturilor de până la 3,5 m sau de până la 330 kg în funcție de graficul de utilizare. Este potrivit și pentru utilizare mai intensă; regimul de funcționare admisibil depinde de sarcină, montaj și temperatură. În cazul unei pene de curent, se poate debloca manual cu cheia.
Unitatea de comandă și accesoriile compatibile
O singură unitate de comandă din HK7024 comandă unul sau ambele canaturi. Următoarea conectare și programare sunt destinate HKA2R10 cu conector SM, opt LED-uri L1–L8 și selector de motor cu 12 poziții. Înainte de a conecta accesoriile, verificați marcajele și dispunerea plăcii efectiv instalate.
| Ce | De ce | Tip |
|---|---|---|
| Comandă | Comanda unuia sau a două motoare HYKE. Conectarea motoarelor. | Integrată în NICE HYKE HK7024. Placă de schimb NICE HKA2R10; alegeți piesa de schimb în funcție de generația instalată. |
| Receptor și telecomandă | Telecomandă în funcție de codificarea receptorului. Asociere și comenzi. | OXIBD în conectorul SM + ON2E sau MYGO4. Transmițătorul și receptorul trebuie să utilizeze un sistem radio compatibil. |
| Fotocelule de siguranță | Protecția zonei de trecere în funcție de amplasare. Conectare și adresare. | NICE EPMB la BlueBUS. Două fire fără polaritate; fiecare pereche are propria adresă. |
| Lampă de avertizare | Avertizare privind mișcarea și semnalizarea defecțiunilor. Ieșirea FLASH. | NICE ELDC pentru joasă tensiune; FLASH furnizează 12 V DC pentru funcția de lampă de avertizare, maximum 21 W. Nu conectați aici o lampă de avertizare de 230 V. |
| Muchie de siguranță | Protecția zonelor periculoase la contactul cu un obstacol. Intrarea STOP. | Alegerea muchiei de siguranță cu ieșire adecvată de 8,2 kΩ; alegeți conectarea în funcție de riscurile specifice porții. |
| Comandă cu cheie | Activarea comenzii prin contact fără tensiune. Intrările SbS, OPEN și CLOSE. | NICE KIO cu contact NO. Iluminarea se alimentează separat, în funcție de consumul permis. |
| Deblocare din exterior | Deschidere manuală dacă nu puteți ajunge la motor în cazul unei pene de curent. | NICE KIO + KA1, cablu de 6 m. Funcție mecanică independentă de comanda electrică. |

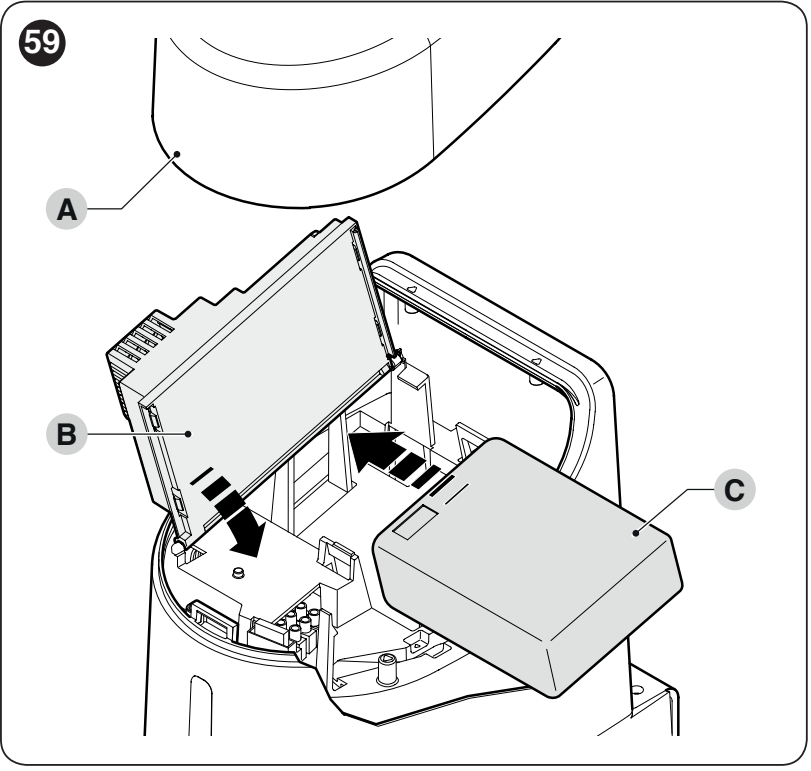

| Alimentare de rezervă | Câteva manevre în cazul unei pene de curent. Alegerea și conectarea bateriei. | NICE PSS124 cu cablu pentru generația corectă. Bateria se conectează la unitatea de comandă HK7024, nu direct la HK7224. |
| Încuietoare electrică | Asigurare suplimentară a foii porții, în funcție de configurația acesteia. Ieșire ELS. | Încuietoare pentru 12 V AC, maximum 15 VA. Ieșirea trebuie să rămână configurată pentru încuietoarea electrică, nu pentru lumină. |
Motor și sistem de comandă separate pentru poartă
| Model | Ce include și cum se utilizează |
|---|---|

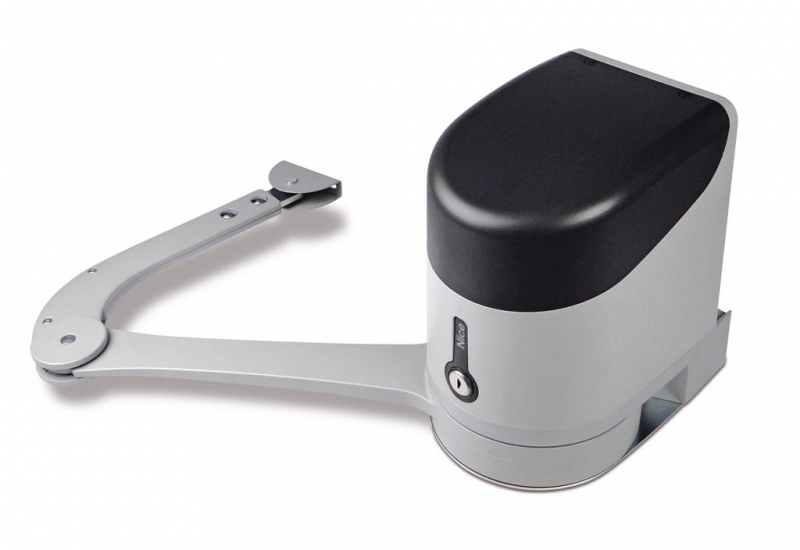

| HK7024 | Motor cu braț articulat, console de montaj, deblocare manuală și sistem de comandă încorporat. Acționează o foaie a porții sau, împreună cu HK7224, două foi. |
| HK7224 | Motor cu braț articulat și deblocare manuală, fără unitate de comandă proprie. A doua foaie este comandată de unitatea din HK7024. |
| Motor și kit separat | Receptorul, telecomanda, fotocelulele, lampa de semnalizare și bateria de rezervă nu sunt incluse automat în fiecare motor individual. Verificați echiparea kitului respectiv. |

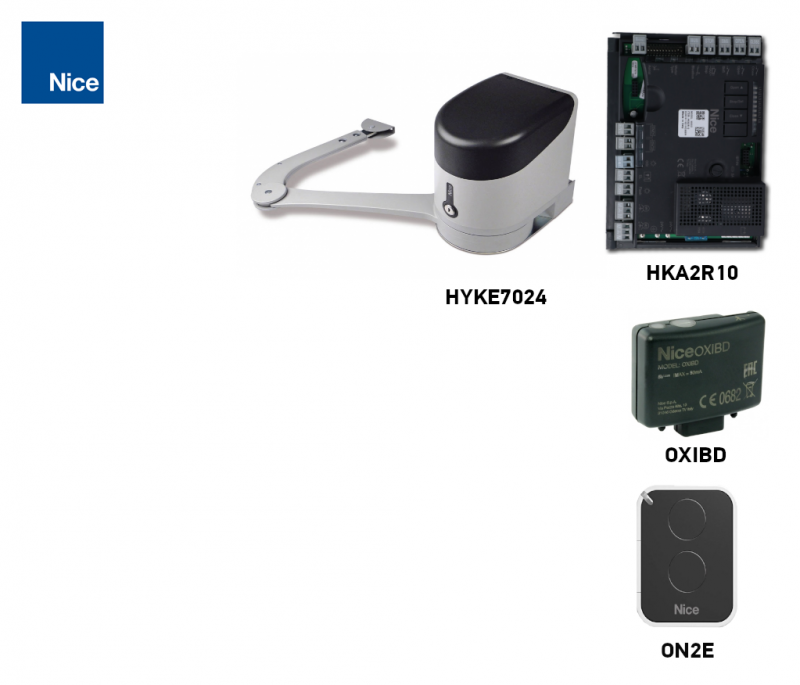

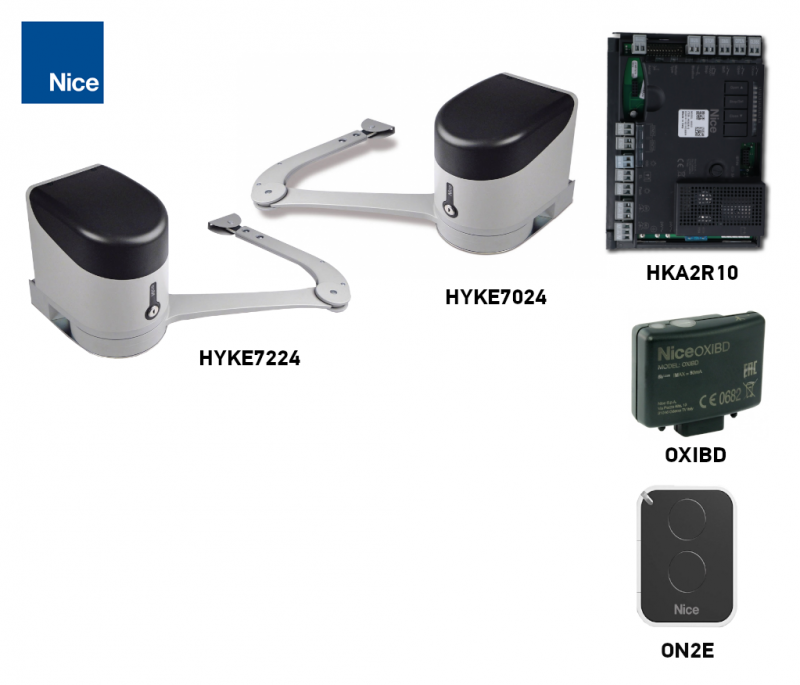

Kituri pentru una sau două foi de poartă
Kiturile includ receptorul OXIBD și telecomanda ON2E. Versiunea cu fotocelule include suplimentar EPMB; versiunea cu accesorii include și ELDC. Două motoare nu măresc limita pentru o singură foaie.
| O foaie | Motor separat | Două foi |
|---|---|---|
1 × HK7024. O unitate de comandă HKA2R10. | HK7024 individual
Un motor. Cu unitate de comandă. |
1 × HK7024 + 1 × HK7224. O unitate de comandă HKA2R10. |

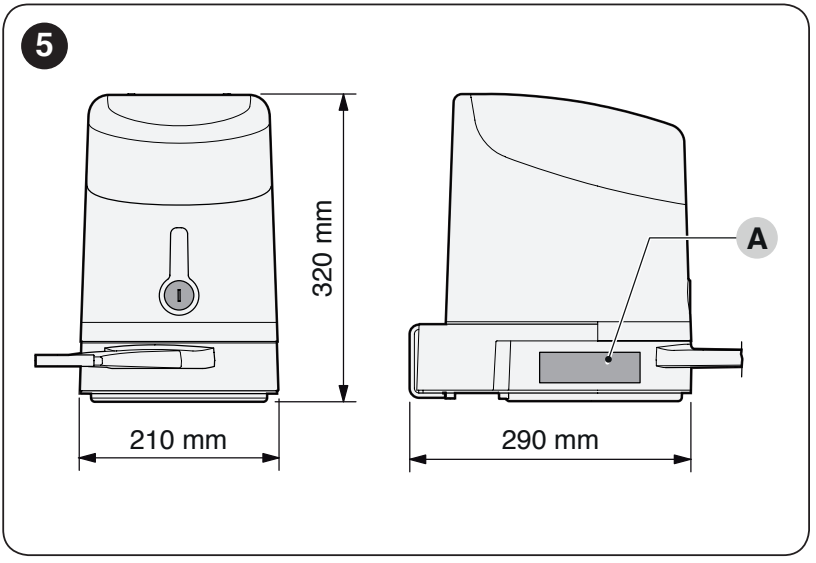

Lungimea, greutatea și spațiul necesar motorului

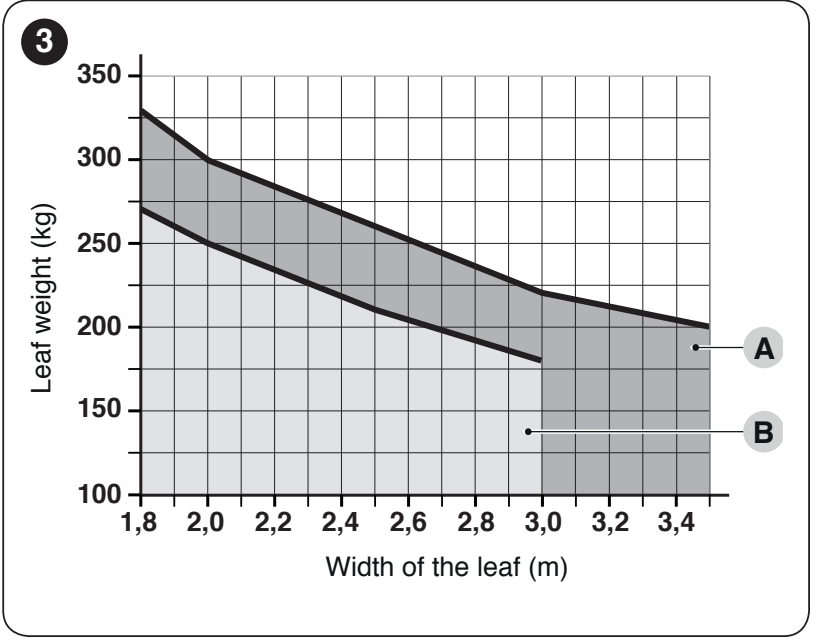

3,5 m și 330 kg sunt limite maxime distincte. Cu brațul în lungime maximă, foaia poate avea 3,5 m lungime și o greutate de până la 200 kg sau poate cântări până la 330 kg la o lungime de maximum 1,8 m. Valorile intermediare se citesc din grafic în funcție de lungimea și greutatea unei singure foi.
A = braț întreg, B = braț scurtat. Axa orizontală indică lungimea foii în metri, iar cea verticală greutatea acesteia în kilograme. Pentru brațul scurtat, utilizați curba inferioară B și un unghi de deschidere de cel mult 90°. Nu aplicați brațului scurtat limitele brațului întreg.
Pentru motorul propriu-zis, spațiul liber de montaj trebuie să aibă o lățime de cel puțin 210 mm. Verificați întregul traseu de mișcare al brațului și distanța față de perete sau gard; dimensiunile de mai jos definesc geometria montajului, nu o dimensiune universală a stâlpului.
Montarea consolelor și a brațului articulat
Montajul, conectarea electrică și testele trebuie efectuate de un tehnician calificat. Înainte de intervenție, deconectați alimentarea de la rețea și, dacă există, bateria. Poarta trebuie să se deplaseze ușor pe tot traseul, să nu se deschidă sau să se închidă singură, iar prinderile ei nu trebuie să cedeze elastic.
Consola de montaj a motorului trebuie să fie orizontală și fixată pe un suport solid. Fixați consola brațului pe cadrul portant al foii porții, nu pe un panou de umplere fragil. Alegeți poziția astfel încât să existe acces sigur la cheie și la maneta de deblocare. Locul de montaj nu trebuie să fie inundabil; dacă este necesar, montați motorul mai sus față de sol. Pozați cablurile astfel încât apa și condensul să nu pătrundă în motor.

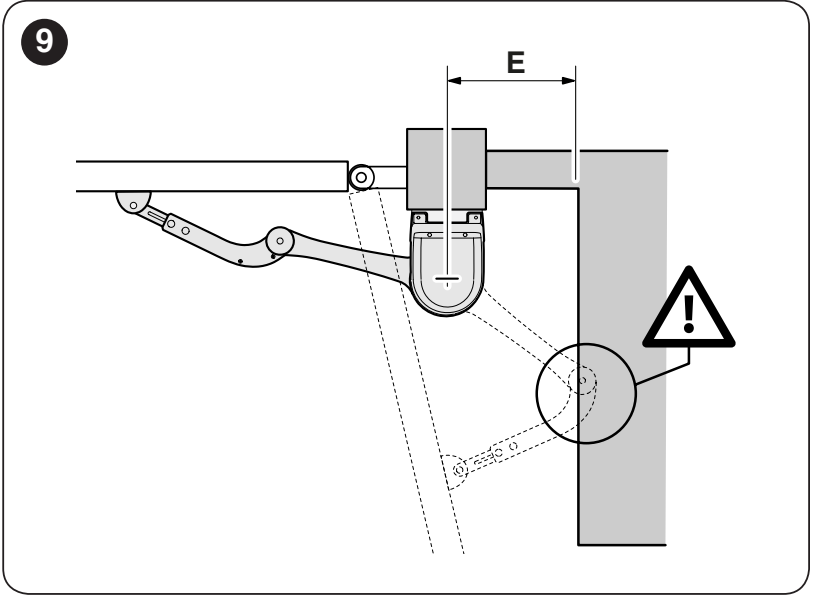

| Spațiul E | Alegerea brațului |
|---|---|
| E minimum 650 mm | Lungimea completă a brațului; stabiliți unghiul și distanțele A/B conform graficului de montaj. |
| E între 300 și 650 mm | Lungimea scurtată a brațului; deschidere de cel mult 90° și limite mai stricte pentru greutatea foii. |
| E mai mic de 300 mm | Montajul indicat nu este permis. Alegeți o altă poziție sau o altă soluție adecvată. |

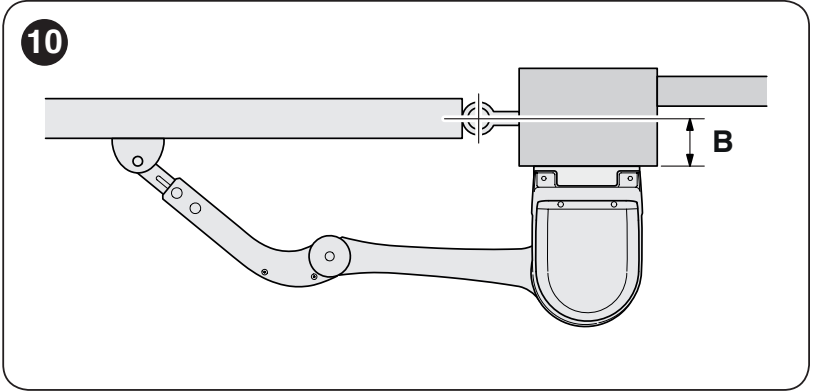

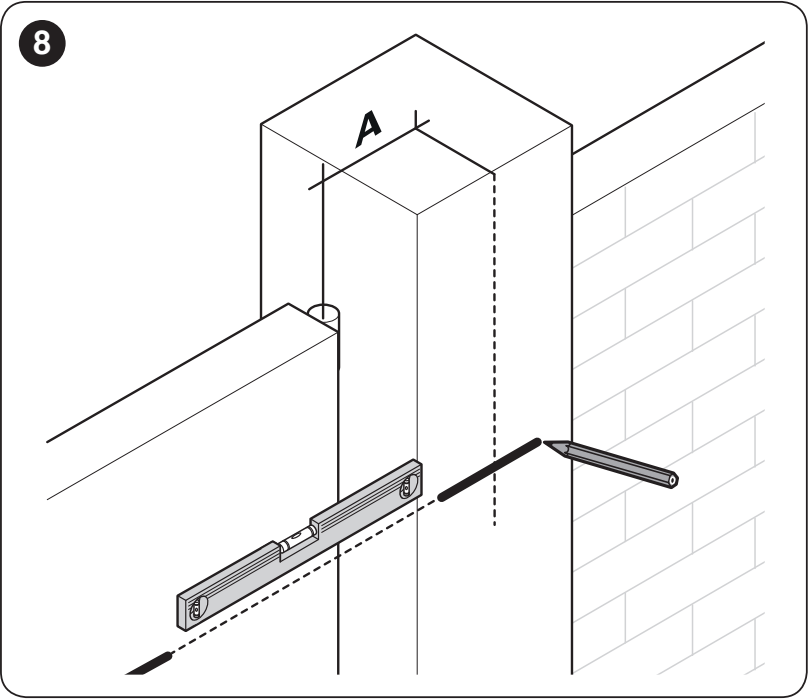

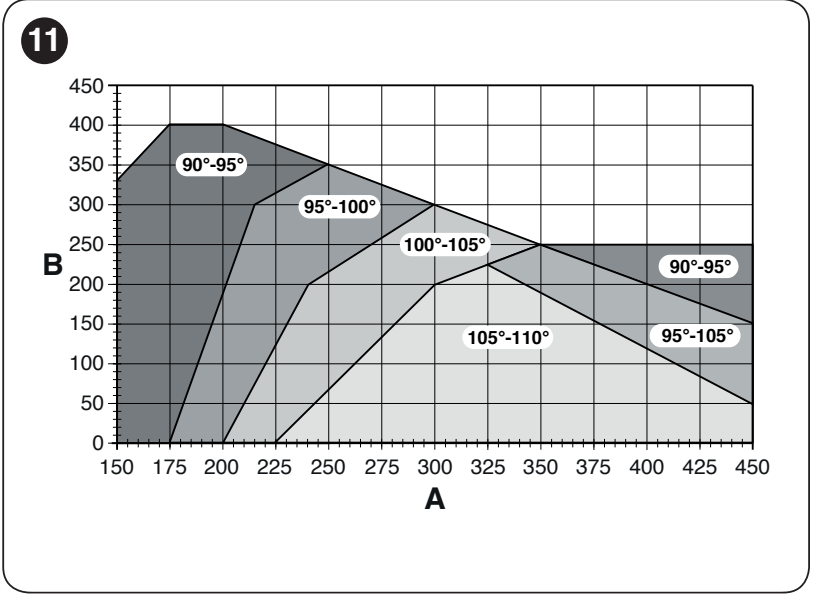

A reprezintă poziția consolei motorului față de axa balamalei; B reprezintă decalajul axei balamalei față de suprafața de montaj, conform desenelor. Ambele valori sunt exprimate în milimetri.
- Măsurați B și selectați unghiul de deschidere dorit. Cu brațul întreg, unghiul maxim este de 110°.
- În grafic, trasați o linie orizontală de la valoarea B până în zona unghiului dorit. Citiți din punctele de intersecție intervalul admis pentru A. De exemplu, pentru B = 200 mm și o deschidere de 110°, A este aproximativ 300–345 mm.

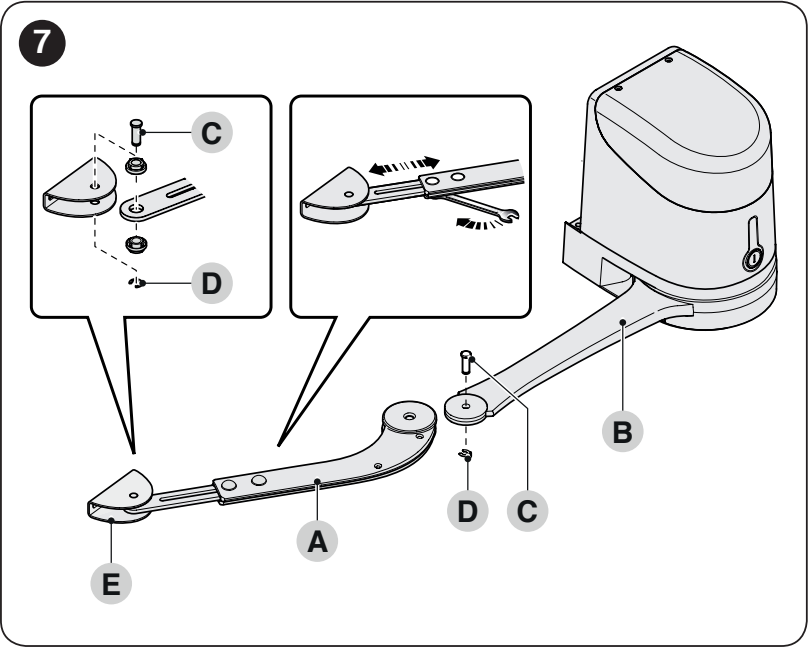

- Asamblați brațul drept și cel curbat cu bolțurile și inelele de siguranță. După montaj, consolele motorului și ale canatului trebuie să fie la același nivel orizontal.

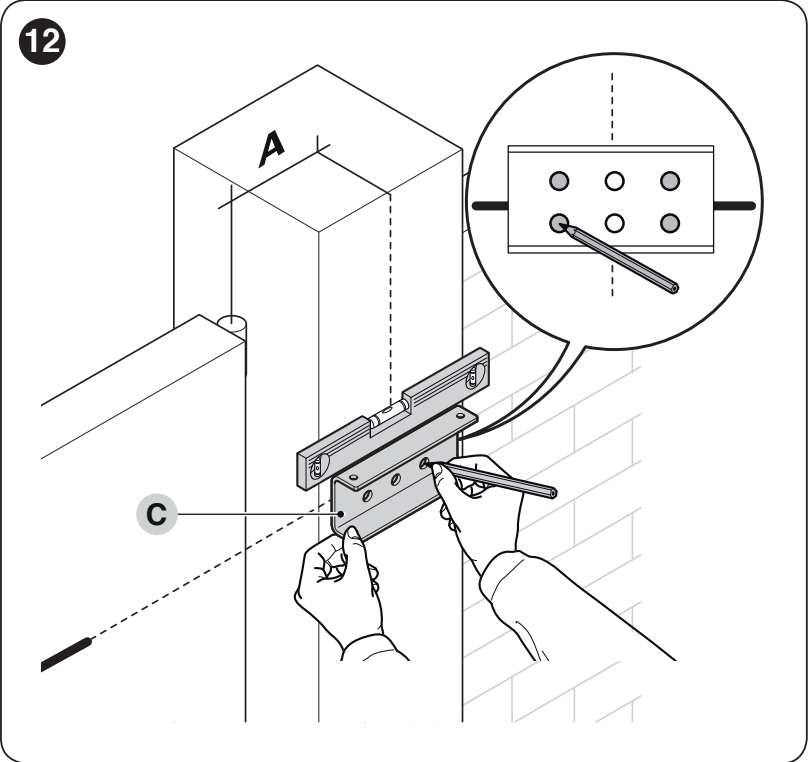

- Folosiți consola motorului ca șablon, pregătiți patru puncte de fixare și fixați-o cu ancore adecvate. Fixați motorul pe consolă cu cele două șuruburi furnizate.

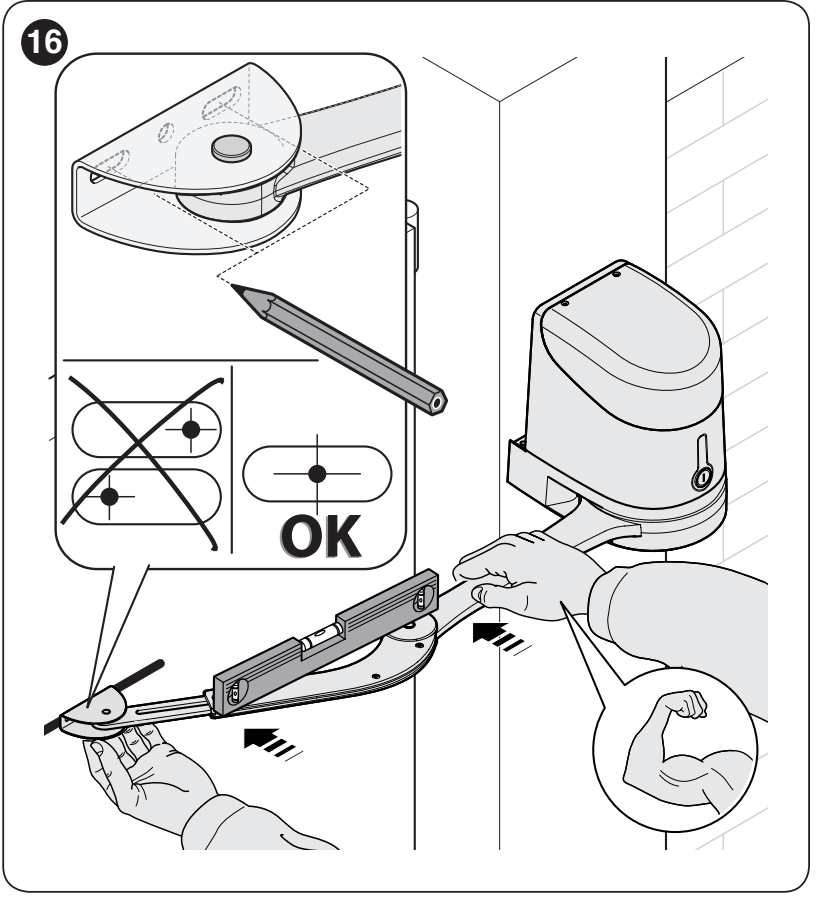

- Deblocați motorul. Cu brațul complet, stabiliți poziția consolei pe canat când brațul este extins cât mai mult, astfel încât acesta să se oprească în poziția sa extremă. Fixați consola în poziție orizontală și asigurați bolțul și inelul de siguranță.
- Parcurgeți manual întreaga cursă. Brațul nu trebuie să lovească peretele, gardul sau canatul, iar mișcarea sa nu trebuie să creeze puncte de prindere sau forfecare neprotejate. Apoi reglați opritoarele și blocați din nou motorul.

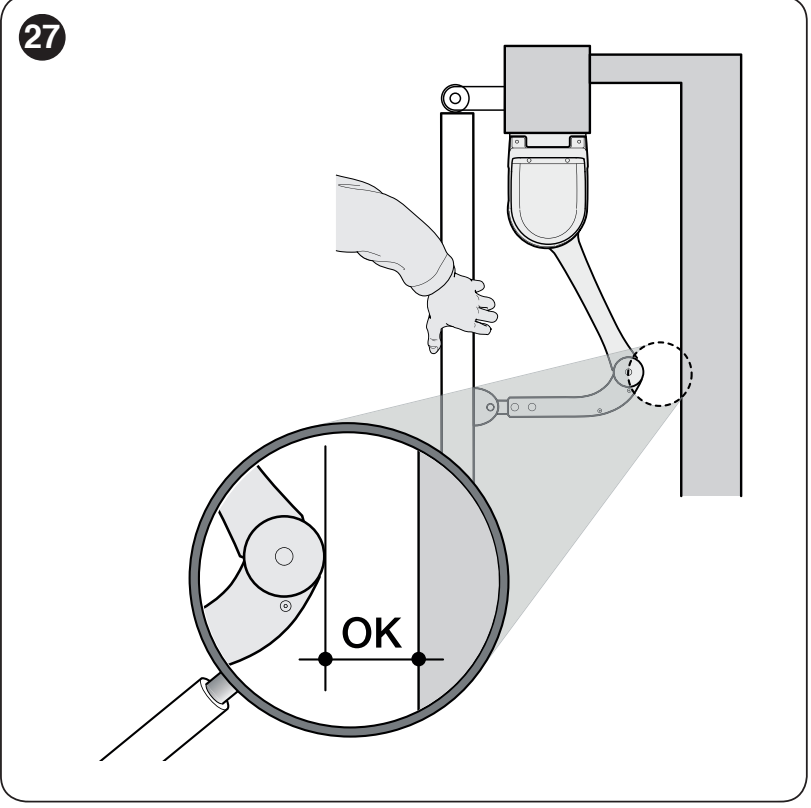

Montaj cu brațul scurtat
Cu brațul scurtat, alegeți A din zona 90°–95° din graficul de montaj; deschiderea efectivă a canatului rămâne de cel mult 90°. Poziția consolei pe canat se stabilește cu motorul deblocat: apăsați brațul curbat pe canatul închis până ajunge în poziția sa extremă. Respectați E de minimum 300 mm, deschiderea de maximum 90° și curba inferioară a limitelor. La deschiderea manuală de probă, țineți consola lângă canat și verificați ca brațul îndoit sau articulația acestuia să nu lovească vreun obstacol. Fixați consola numai după verificarea întregii curse.
Opritoarele mecanice pentru deschidere și închidere
- Deblocați motorul și deplasați manual canatul în poziția de deschidere dorită.

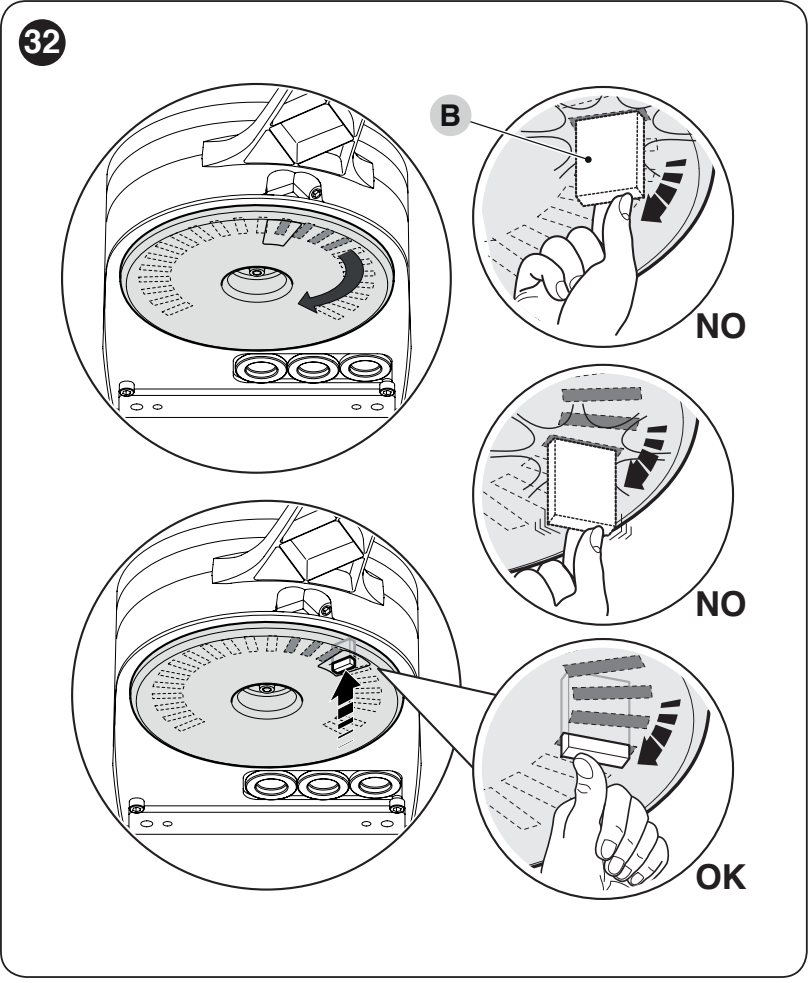

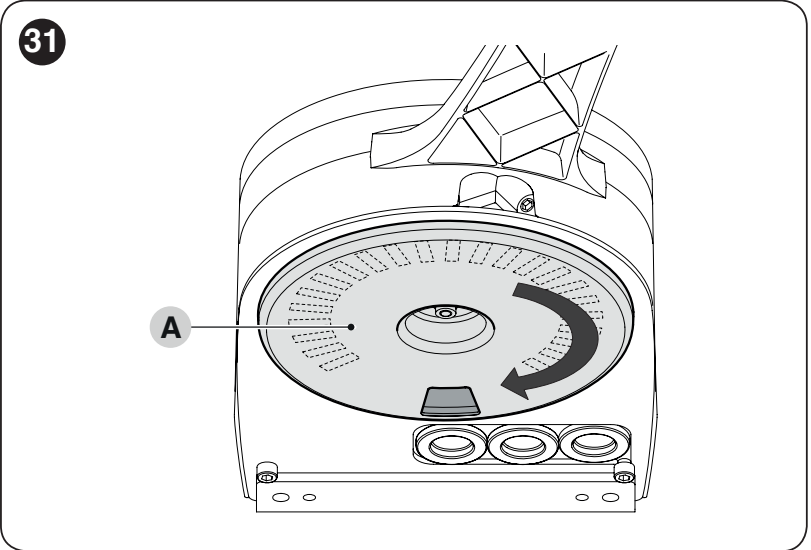

- Pe partea inferioară a motorului, rotiți discul din plastic A și reglați deschiderea de sub braț conform imaginii.
- Introduceți opritorul B în cea mai apropiată poziție adecvată. Acesta trebuie să se cupleze corect; comparați marcajele OK/NO.

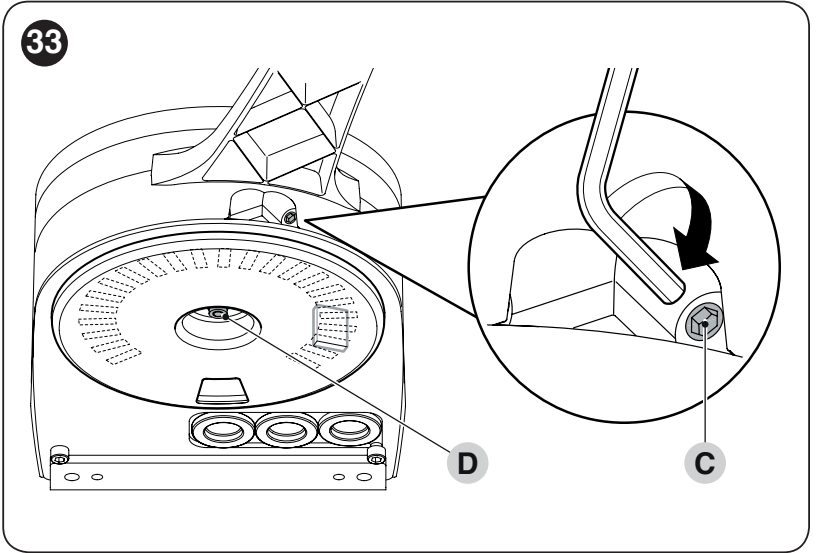

- Rotiți discul astfel încât opritorul să nu poată cădea. Efectuați reglajul fin cu șurubul de reglare C.
- Dacă poarta nu are opritor de închidere la sol, reglați opritorul de închidere folosind aceeași procedură. La final, strângeți bine piulița D, astfel încât discul să nu se poată roti singur.
- După schimbarea poziției opritoarelor, efectuați o nouă învățare a pozițiilor și testele.

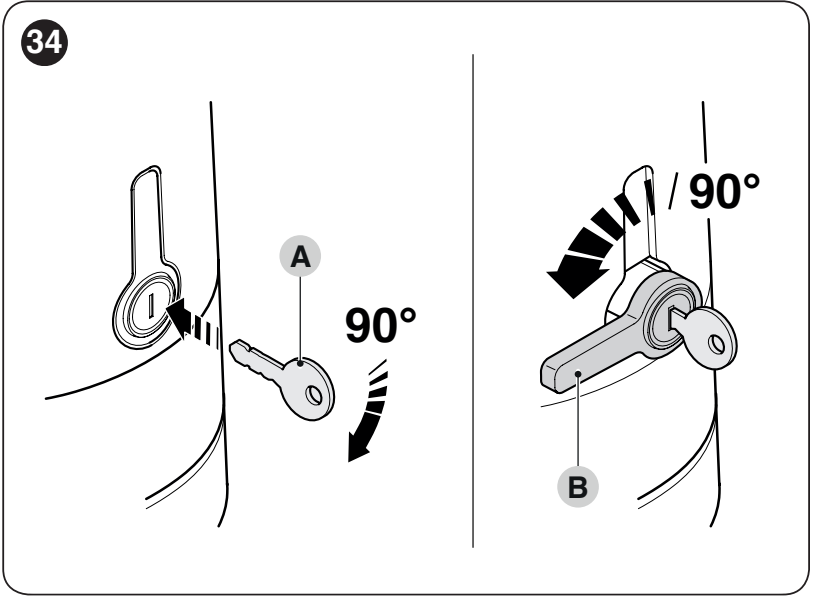

Deblocare manuală în cazul unei pene de curent
Înainte de deblocare, opriți mișcarea și deconectați alimentarea. Asigurați-vă că canatul nu se poate pune în mișcare singur; pe timp de vânt, țineți-l sub control.
- Introduceți cheia A și rotiți-o cu 90° în sensul acelor de ceasornic.
- Rotiți pârghia B ieșită cu 90° în sens invers acelor de ceasornic. Canatul poate fi deplasat manual.
- Pentru a-l bloca din nou, readuceți pârghia în poziție verticală și apăsați-o în locaș. Rotiți cheia cu 90° în sens invers acelor de ceasornic și scoateți-o.
- După introducerea pârghiei, deplasați manual canatul cu câțiva centimetri în direcția deschiderii, pentru a bloca complet transmisia. Înainte de acționarea electrică, verificați dacă pârghia este introdusă complet și mecanismul de acționare este blocat. Dacă există o defecțiune la sistemul de siguranță, nu utilizați poarta până când cauza nu este eliminată.
Conectarea electrică a motoarelor și accesoriilor
Înainte de a deschide capacul, deconectați rețeaua de 230 V și bateria de rezervă. Alimentarea și împământarea de protecție trebuie conectate de un tehnician calificat. Instalația trebuie să fie prevăzută cu un dispozitiv care permite deconectarea completă, iar cablurile trebuie fixate pentru a preveni smulgerea.

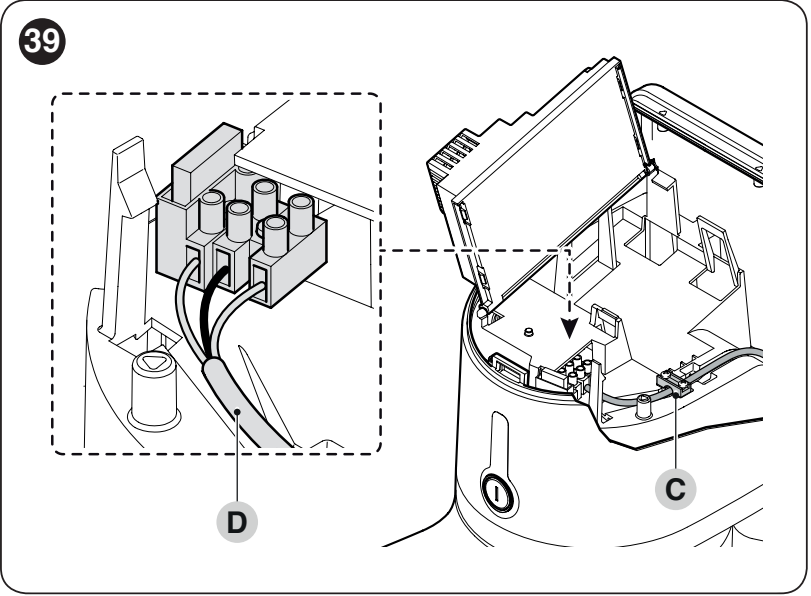

Deschideți capacul HK7024, ridicați unitatea de comandă și treceți cablurile prin intrarea inferioară. Fixați cablul de alimentare de la rețea cu clema de cablu. HK7224 primește alimentarea motorului și cablul separat al encoderului de la unitatea de comandă HK7024.
| Cablaj | Secțiune și lungime maximă |
|---|---|
| Alimentare de la rețea către HK7024 | 3 × 1,5 mm², până la 30 m. Pentru un cablu de alimentare mai lung, 3 × 2,5 mm² și împământare de protecție la automatizare, conform proiectului instalației. |
| Al doilea motor HK7224 | 3 × 1,5 mm², până la 10 m. Două conductoare de lucru și conductor de protecție, conform bornelor motorului. |
| Cablul encoderului celui de-al doilea motor | 2 × 1 mm², până la 10 m. Cablurile motorului și ale encoderului pot fi înlocuite cu un singur cablu de 5 × 1,5 mm²; conectați fiecare conductor la borna corespunzătoare. |
| BlueBUS | 2 × 0,5 mm², până la 20 m; peste 20 m și cel mult 40 m, 2 × 1 mm². |
| Lampă de semnalizare | 2 × 0,5 mm², până la 20 m. |
| Antenă | RG58 ecranat, maximum 20 m; lungimea recomandată este mai mică de 5 m. |
| Întrerupător OPEN/CLOSE | Două cabluri de 2 × 0,5 mm² sau un cablu de 4 × 0,5 mm², până la 50 m. |
| Încuietoare electrică | 2 × 1 mm², până la 6 m. |
M1, M2 și encodere
M2 este canatul care se deschide primul; M1 este cel care se închide primul. La o configurație cu un singur canat se utilizează ieșirea M2 și intrarea corespunzătoare ENC2; M1 rămâne neutilizat. La două canaturi, conectați fiecare motor la propriul encoder. Utilizați motorul standard HK7224 corespunzător acestei configurații.
La bornele motorului, conectați conductoarele de lucru la contactele extreme marcate M; conductorul de protecție se conectează la borna cu simbolul de împământare. Conectați encoderele la perechile corespunzătoare ENC1/ENC2 fără polaritate. Pentru a corecta sensul, după deconectarea alimentării inversați numai conductoarele de lucru extreme ale motorului respectiv, nu și conductorul de protecție.

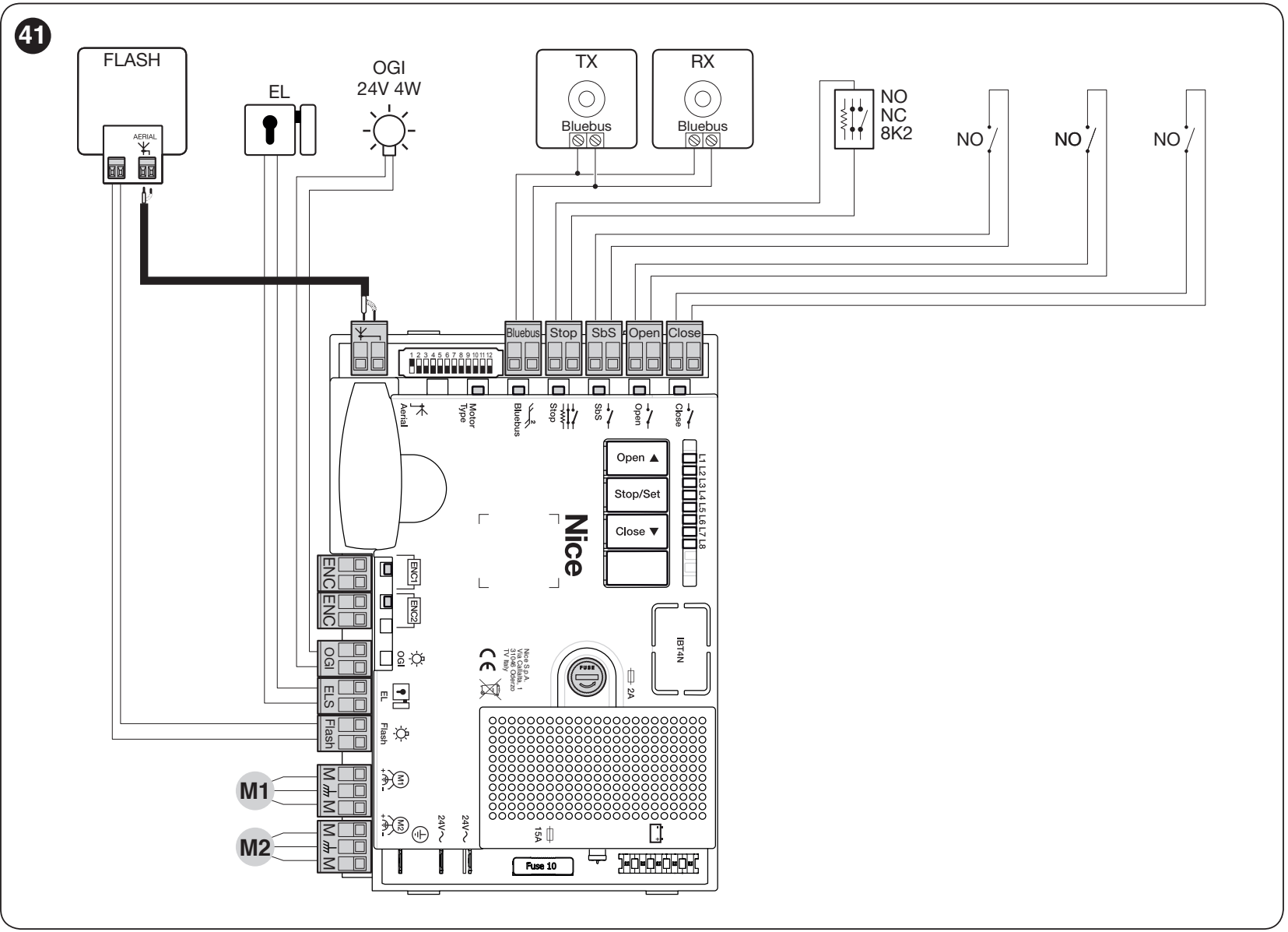

Schema unității de comandă HKA2
Legendă: FLASH = lampă de semnalizare, EL/ELS = încuietoare electrică, OGI = indicator luminos pentru poarta deschisă, TX/RX = transmițător/receptor pentru fotocelule, NO = contact normal deschis, NC = contact normal închis. Schema indică intrările și funcțiile acestora; alegeți echipamentele în funcție de configurația concretă.

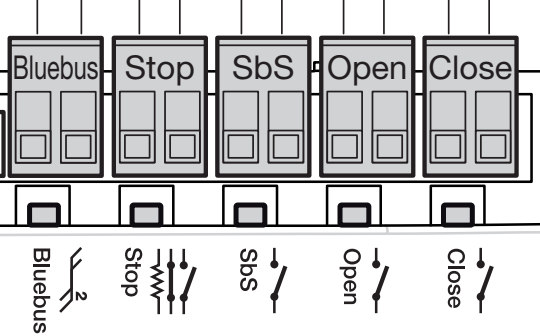

Borne pentru accesorii, tensiune și polaritate
| Bornă | Funcție și conectare |
|---|---|
| Alimentare auxiliară | SbS (+) și STOP (−), 24 V DC, maximum 200 mA în total. Utilizați contactul de alimentare auxiliară de la borna SbS ca plus și contactul de alimentare auxiliară de la borna STOP ca minus. Înainte de conectare, verificați contactele corespunzătoare de pe placa instalată; întreaga pereche a intrării de comandă nu este o ieșire de alimentare. Este vorba despre alimentarea accesoriilor de putere redusă, nu despre alimentarea motorului, a lămpii de semnalizare sau a încuietorii electrice. |
| BlueBUS | Două conductoare pentru comunicare și alimentare; fără polaritate +/−. Maximum 15 unități BlueBUS, în funcție de consumul dispozitivelor. EPMB se conectează în paralel. |
| FLASH | Pentru funcția de lampă de semnalizare 12 V c.c., maximum 21 W; adecvat ELDC. Conectați alimentarea c.c. conform marcajelor bornelor și ale dispozitivului respectiv. Nu deduceți polaritatea din ieșirea alăturată; dacă marcajele de pe placă nu sunt lizibile, conexiunile trebuie verificate de un tehnician. |
| ELS | 12 V c.a., maximum 15 VA pentru încuietoare electrică; la c.a. nu se face distincție între plus și minus. La L5 = ON, se transformă în ieșire pentru iluminat 24 V c.c. (−30/+50 %), maximum 4 W. La schimbarea funcției, alegeți un dispozitiv potrivit pentru această tensiune și respectați polaritatea sa c.c. |
| OGI | Indicator pentru poartă deschisă 24 V c.c. (−30/+50 %), maximum 4 W; se poate comanda un releu de putere mică. La L8 = ON, se transformă în indicator de întreținere. Pentru un dispozitiv cu polaritate c.c. specificată, verificați marcajele ieșirii pe placa propriu-zisă. |
| SbS | Comandă pas cu pas prin contact fără potențial NO, fără polaritate. Nu alimentați intrarea cu o tensiune externă. |
| OPEN / CLOSE | Deschidere / închidere prin contacte fără potențial NO, fără polaritate. La L7 = ON, CLOSE poate fi configurat pentru deschidere parțială. |
| STOP | Intrare NC, NO sau 8,2 kΩ, în funcție de dispozitivul memorat. Nu este o pereche universală de alimentare; conexiunea contactelor este descrisă mai jos. |
Alimentarea auxiliară și contactul de comandă au funcții diferite. Nu alimentați accesoriile prin ambele contacte ale unei perechi SbS sau STOP și nu scurtcircuitați perechea atunci când preluați alimentarea. La HKA2R10, alimentarea auxiliară rămâne disponibilă și când Standby este activat.
STOP, muchia de siguranță și poarta pietonală
După schimbarea stării memorate, STOP oprește imediat mișcarea și efectuează o scurtă inversare a sensului. Mai multe contacte NO se conectează în paralel, iar mai multe contacte NC în serie. Proiectați conectarea muchiilor de siguranță rezistive în funcție de dispozitivul concret; nu le combinați cu o punte improvizată.
Dacă în canat există o poartă pietonală, contactul ei de monitorizare trebuie să împiedice acționarea electrică atunci când aceasta este deschisă. După fiecare modificare a conexiunilor STOP, efectuați memorarea dispozitivelor și testele de siguranță. Fotocelulele și muchia sensibilă protejează zone de pericol diferite; una nu o înlocuiește automat pe cealaltă.

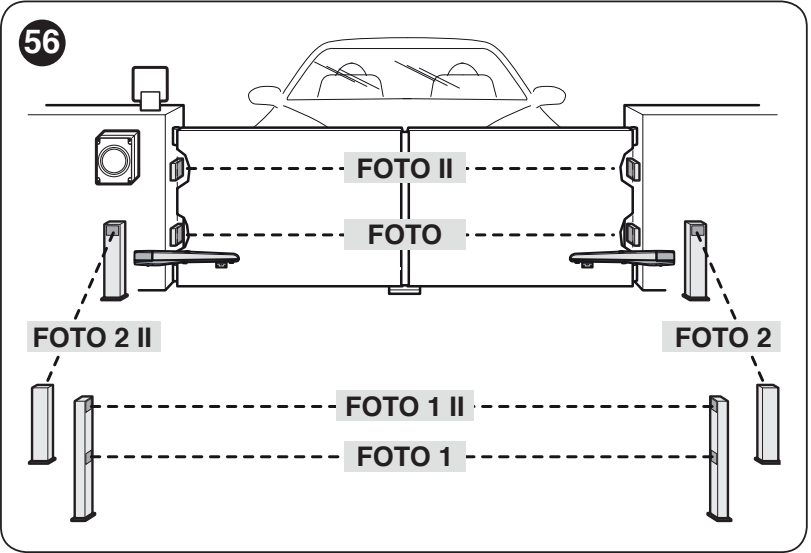

Fotocelule BlueBUS
Atât emițătorul TX, cât și receptorul RX al fotocelulelor EPMB conectați-le cu două fire la BlueBUS fără polaritate. Fiecare pereche trebuie să aibă aceeași adresare la TX și RX și o adresare diferită de cea a celorlalte perechi. După conectarea sau îndepărtarea unui dispozitiv, repetați memorarea.
| Adresă | Ce protejează și cum reacționează |
|---|---|
| PHOTO / PHOTO II | PHOTO la aproximativ 50 cm, PHOTO II la aproximativ 100 cm; perechile exterioare. La închidere, oprește și inversează mișcarea. |
| PHOTO1 / PHOTO1 II | PHOTO1 la aproximativ 50 cm, PHOTO1 II la aproximativ 100 cm; perechile interioare. La închidere, oprește și inversează mișcarea; la deschidere, oprește și continuă după eliberarea fasciculului. |
| PHOTO2 / PHOTO2 II | Protecția zonei de deschidere. La deschidere, oprește și inversează mișcarea. |
| PHOTO3 | Nu este permisă pentru această configurație HYKE. |
Poziția jumperelor trebuie să corespundă funcției alese, nu doar locului în care este montată fizic fotocelula. Găsiți schema completă de adresare și conectare și pe fișa EPMB.
Prima pornire și verificarea unității de comandă

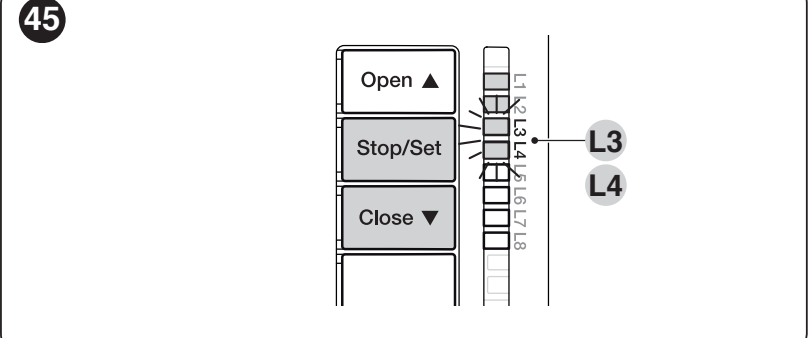

Toate butoanele și LED-urile menționate mai jos se află pe unitatea de comandă din HK7024. HK7224 nu are programare proprie. Înainte de conectarea alimentării, cablurile, opritoarele, capacele și elementele de protecție trebuie montate în siguranță.
- Așezați canaturile aproximativ la jumătatea cursei, blocați reductorul motorului și eliberați zona de mișcare.
- După conectarea alimentării, LED-ul BlueBUS trebuie să clipească aproximativ o dată pe secundă. LED-urile de pe emițătorul TX și receptorul RX ale fotocelulelor trebuie să indice alimentarea, iar lampa de semnalizare FLASH trebuie să fie stinsă în repaus.
- Dacă alimentarea lipsește sau este neobișnuită, opriți unitatea și verificați conexiunile și siguranțele. Nu continuați memorarea dacă a fost identificată o problemă.
- Înainte de memorarea pozițiilor, selectați motorul corect cu selectorul și efectuați memorarea dispozitivelor.

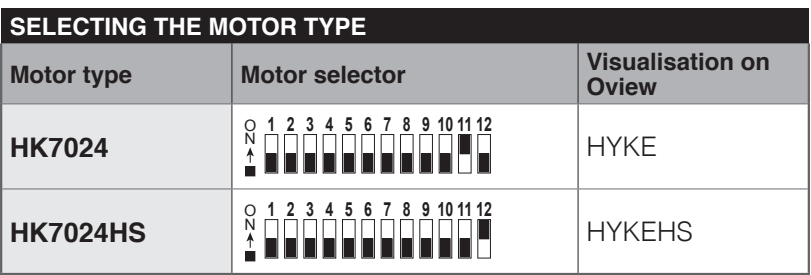

Selector cu 12 poziții pentru tipul motorului
Pentru motoare standard Pentru HK7024 + HK7224, setați DIP 10 = ON, iar toate celelalte poziții 1–9, 11 și 12 = OFF. În Oview, aceasta corespunde denumirii HYKE. Reglați selectorul fără alimentare și întotdeauna înainte de memorarea pozițiilor. Setarea pentru HYKE HS nu se aplică aici.
Memorarea dispozitivelor BlueBUS și STOP
- Apăsați simultan și țineți apăsat Open ▲ + Stop/Set.
- Când L1 și L2 încep să clipească rapid, după aproximativ 3 secunde, eliberați ambele butoane.
- Așteptați finalizarea recunoașterii. STOP trebuie să rămână aprins, iar L1/L2 să se stingă. L3/L4 pot începe să clipească, solicitând memorarea pozițiilor.
- Memorarea este necesară și fără fotocelule conectate, precum și de fiecare dată când adăugați sau îndepărtați un dispozitiv. Apoi repetați testele de siguranță.
Memorarea pozițiilor canaturilor
Mai întâi trebuie memorate dispozitivele și reglat corect selectorul motorului. Opritoarele mecanice trebuie să fie fixate solid, iar forța trebuie să fie adecvată porții. În timpul memorării, supravegheați ambele motoare și întreaga zonă de mișcare.
Memorare automată
- Apăsați simultan și țineți apăsat Stop/Set + Close ▼.
- Când L3 și L4 încep să clipească rapid, după aproximativ 5 secunde, eliberați butoanele.
- Unitatea va închide lent M1 până la opritor, apoi va închide lent M2 până la opritor, va deschide lent M2 și M1 până la opritoare și, în cele din urmă, va închide rapid ambele canaturi. În cazul unui singur motor, se memorează doar canatul aferent M2.
- Finalizarea cu succes este confirmată prin stingerea L3 și L4. Apoi verificați câteva deschideri și închideri obișnuite.
- Dacă sensul sau ordinea mișcărilor este incorectă, întrerupeți mișcarea cu butonul Open sau Close. Înainte de reparație, deconectați alimentarea de la rețea și bateria. Dacă inversați M1/M2, inversați și codificatoarele acestora; dacă sensul este incorect, inversați firele de lucru extreme ale motorului respectiv.
- Dacă intervine o fotocelulă sau STOP, memorarea se întrerupe, iar L1 începe să clipească. După eliminarea cauzei, repetați procedura de la început.

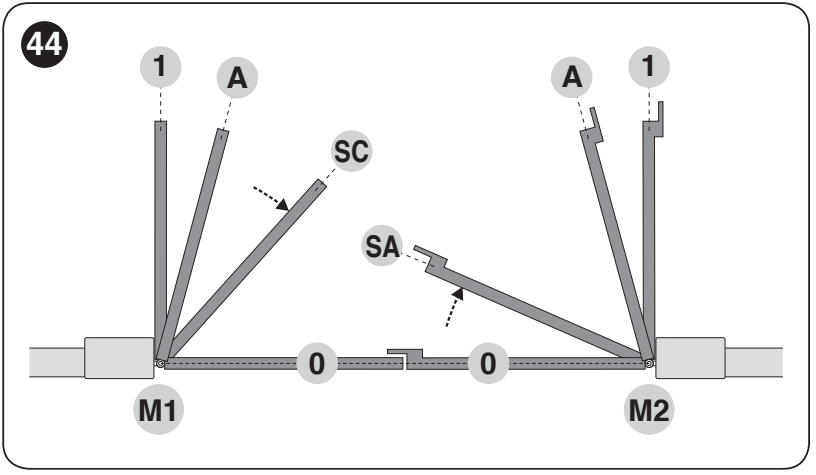

Memorare manuală și semnificația pozițiilor
Memorarea manuală permite setarea separată a pozițiilor. O apăsare scurtă pe Open/Close comută LED-ul; menținerea apăsată deplasează motorul. Poziția 0 este opritorul de închidere, poziția 1 este opritorul de deschidere, iar A este poziția de oprire dorită între acestea.
| LED – poziție | Ce se memorează |
|---|---|
| L1 – 0/M1 | Închiderea completă a canatului M1 la opritorul mecanic. |
| L2 – 0/M2 | Închiderea completă a canatului M2 la opritorul mecanic. |
| L3 – SA/M2 | Decalaj la deschidere: după depășirea acestei poziții, M2 poate începe să deschidă înaintea lui M1. |
| L4 – A/M1 | Poziția de oprire dorită pentru deschiderea M1. |
| L5 – A/M2 | Poziția de oprire dorită pentru deschiderea M2. |
| L6 – SC/M1 | Decalaj la închidere: după depășirea acestei poziții, M1 poate începe să închidă înaintea lui M2. |
| L7 – 1/M1 | Deschiderea completă a M1 la opritorul mecanic. |
| L8 – 1/M2 | Deschiderea completă a M2 la opritorul mecanic. |
- Apăsați Stop/Set + Close și eliberați imediat ce L1 începe să clipească, după aproximativ 3 secunde. Pentru programarea manuală, nu așteptați L3/L4, care pornesc programarea automată.
- Deplasați motorul selectat în poziția dorită, menținând apăsat Open sau Close. Eliberați butonul când doriți să opriți mișcarea.
- Pentru memorare, mențineți apăsat Stop/Set cel puțin 3 secunde. În timp ce țineți apăsat butonul, LED-ul corespunzător se va aprinde continuu după aproximativ 2 secunde. Eliberați butonul numai după cel puțin 3 secunde; apoi LED-ul următor va începe să clipească.
- Continuați până la L8. Lăsați mai puțin de 10 secunde între apăsări; o pauză mai lungă încheie procedura și păstrează modificările memorate până atunci.
Pentru un singur motor M2: confirmați pozițiile neutilizate L1 și L7 menținând apăsat Stop/Set cel puțin 3 secunde. Săriți peste L3, L4 și L6 apăsând scurt Open/Close. Memorați pozițiile L2, L5 și L8 pentru canatul efectiv M2.
Programare mixtă
Efectuați mai întâi programarea automată. Apoi intrați în modul manual cu Stop/Set + Close și eliberați când L1 clipește. Selectați poziția apăsând scurt Open/Close, ajustați-o prin mișcare și memorați-o ca la programarea manuală. Astfel se ajustează A, SA și SC; păstrați pozițiile extreme 0 și 1 învățate de la opritoare. Încheiați procedura trecând de LED-ul L8 care clipește.
Verificări înainte de predare
- După deconectarea tuturor surselor de alimentare, deblocați motorul și verificați deplasarea manuală pe toată cursa. În timpul testului, producătorul specifică o forță de cel mult 390 N pentru deplasarea manuală; această valoare nu înlocuiește alegerea operatorului și măsurarea forței de impact.
- După blocare și restabilirea alimentării, verificați deschiderea, închiderea, oprirea, încetinirea și suprapunerea corectă a canaturilor.
- Testați separat fiecare fotocelulă, muchie sensibilă și contact de monitorizare a portiței. Eliminați toate riscurile de prindere și forfecare din zona brațelor.
- Tehnicianul trebuie să verifice forțele și să predea manualul de utilizare, procedura de deblocare și planul de întreținere. Utilizați poarta numai după finalizarea cu succes a verificărilor.
Setările unității HKA2R10
Open ▲ selectează sau deschide, Stop/Set oprește și confirmă, Close ▼ selectează sau închide. Al patrulea buton nu se utilizează. O apăsare prelungită pe Stop/Set, mai mult de 5 secunde, deschide programarea când L1 clipește.
Nivelul I – activarea și dezactivarea funcțiilor
- Țineți apăsat Stop/Set până când L1 începe să clipească, apoi eliberați.
- Selectați LED-ul funcției corespunzătoare cu Open/Close. Schimbați starea apăsând scurt Stop/Set: clipire scurtă = OFF, clipire lungă = ON.
- Pentru funcția următoare, repetați selectarea și schimbarea. Pentru memorare și ieșire, nu apăsați niciun buton timp de 10 secunde.
| LED – funcție și semnificație | Stare |
|---|---|
| L1 – Închidere automată ON: după deschidere, poarta se închide după pauza setată. OFF: funcționare semiautomată. Pauza setată din fabrică este de 30 s. | ON / OFF Setare din fabrică: OFF |
| L2 – Închidere după activarea fotocelulei ON: dacă închiderea automată este activată, activarea fotocelulei reduce pauza la 5 s. Dacă închiderea automată este dezactivată, activarea fotocelulei declanșează închiderea după pauza setată. | ON / OFF Setare din fabrică: OFF |
| L3 – Închidere întotdeauna ON: dacă alimentarea electrică este restabilită în timp ce poarta este deschisă, unitatea începe închiderea după 10 s, cu preavertizare luminoasă timp de 5 s. OFF: după revenirea alimentării electrice, poarta nu pornește singură. | ON / OFF Setare din fabrică: OFF |
| L4 – Standby pentru toate ON: la aproximativ 1 minut după mișcare, dezactivează BlueBUS și majoritatea LED-urilor; o comandă reactivează funcționarea cu o scurtă întârziere. OFF: acest mod de economisire a energiei este dezactivat. Alimentarea auxiliară SbS/STOP de pe R10 rămâne disponibilă. | ON / OFF Setare din fabrică: OFF |
| L5 – ELS ca lampă ON: ieșirea ELS funcționează ca lampă la 24 V DC (−30/+50 %), maximum 4 W. OFF: ELS comandă o yală electrică la 12 V AC, maximum 15 VA. Adaptați echipamentele și cablarea la funcția selectată. | ON / OFF Setare din fabrică: OFF |
| L6 – Preavertizare luminoasă ON: lampa de semnalizare clipește timp de 3 s înainte de mișcare. OFF: începe să clipească simultan cu mișcarea. | ON / OFF Setare din fabrică: OFF |
| L7 – CLOSE ca deschidere parțială ON: intrarea CLOSE comandă deschiderea parțială 1. OFF: comandă închiderea. | ON / OFF Setare din fabrică: OFF |
| L8 – OGI ca indicator de întreținere ON: OGI semnalizează necesitatea întreținerii. OFF: OGI semnalizează poarta deschisă. Limita se setează la nivelul II/L7. | ON / OFF Setare din fabrică: OFF |
Nivelul II – parametri configurabili
- Țineți apăsat Stop/Set până când L1 începe să clipească, apoi eliberați.
- Selectați LED-ul de intrare al parametrului dorit cu Open/Close.
- Țineți apăsat Stop/Set. După aproximativ 3 s, se aprinde LED-ul valorii setate în prezent. Ținând în continuare apăsat Stop/Set, deplasați-l cu butonul Open sau Close.
- Eliberați Stop/Set. Pentru memorare și ieșire, nu apăsați niciun buton timp de 10 secunde.
Valoarea cu caractere aldine este setarea din fabrică pentru HKA2R10. LED-ul de intrare indică parametrul; LED-ul valorii indică valoarea acestuia. Același număr de LED în ambele coloane nu indică neapărat același lucru.
| LED de intrare – denumire și descriere | LED de setare – valoare |
|---|---|
| L1 – Durata pauzei Timpul până la închiderea automată; activ numai dacă închiderea automată este pornită. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Mod pas cu pas Secvența SbS și comenzile asociate; L4, L5, L7 și L8 modifică și comportamentul OPEN/CLOSE. | L1 – Deschidere – stop – închidere – stop L2 – Deschidere – stop – închidere – deschidere L3 – Deschidere – închidere – deschidere – închidere L4 – Mod rezidențial: în timpul deschiderii, SbS/OPEN nu are efect, iar CLOSE inversează mișcarea în închidere; în timpul închiderii, SbS/OPEN inversează mișcarea în deschidere, iar CLOSE nu are efect. L5 – Mod rezidențial 2: reacții ca la L4; o comandă menținută apăsată mai mult de 2 s declanșează STOP. L6 – Mod pas cu pas 2: o comandă mai scurtă de 2 s declanșează deschiderea parțială. L7 – Menținerea comenzii: mișcarea are loc numai cât timp comanda este activă; la eliberare, se oprește. L8 – Deschidere semiautomată, închidere numai cât timp comanda este menținută. |
| L3 – Viteza motoarelor Viteza de mișcare obișnuită; după modificare, verificați siguranța, forțele și încetinirea. | L1 – Foarte lentă L2 – Lentă L3 – Medie L4 – Rapidă L5 – Foarte rapidă L6 – Maximă L7 – Deschide rapid, închide lent L8 – Deschide la viteza maximă, închide la viteză medie |
| L4 – Eliberarea presiunii după închidere O scurtă mișcare inversă eliberează presiunea reziduală, menține închiderea corectă și facilitează deblocarea manuală. | L1 – Fără eliberarea presiunii L2 – Nivelul 1 – minim, aproximativ 100 ms L3 – Nivelul 2 L4 – Nivelul 3 L5 – Nivelul 4 L6 – Nivelul 5 L7 – Nivelul 6 L8 – Nivelul 7 – maxim, aproximativ 800 ms |
| L5 – Forța motoarelor Forța ambelor motoare. O valoare mai mare nu înlocuiește remedierea frecării; după modificare, trebuie testate forțele de impact. | L1 – Nivelul 1 – minim L2 – Nivelul 2 L3 – Nivelul 3 L4 – Nivelul 4 L5 – Nivelul 5 L6 – Nivelul 6 L7 – Nivelul 7 L8 – Nivelul 8 – maxim |
| L6 – Deschidere pietonală și parțială La deschiderea pietonală se deplasează M2. În cazul ambelor canaturi, fracțiile se raportează la cel mai mic dintre unghiurile memorate. | L1 – Pietonală 1 – M2 la 1/4 L2 – Pietonală 2 – M2 la 1/2 L3 – Pietonală 3 – M2 la 3/4 L4 – Pietonală 4 – deschiderea completă a M2 L5 – Parțială 1 – ambele canaturi la 1/4 din unghiul mai mic L6 – Parțială 2 – ambele canaturi la 1/2 din unghiul mai mic L7 – Parțială 3 – ambele canaturi la 3/4 din unghiul mai mic L8 – Parțială 4 – ambele canaturi până la unghiul memorat mai mic |
| L7 – Avertizare de întreținere Numărul de cicluri până la avertizare. Nu înlocuiește intervalul regulat de service. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Istoricul defecțiunilor Afișează rezultatul ultimelor opt cicluri. După selectare, numărați clipirile BlueBUS și consultați tabelul de diagnosticare. | L1 – Ciclul 1 – cel mai recent L2 – Ciclul 2 L3 – Ciclul 3 L4 – Ciclul 4 L5 – Ciclul 5 L6 – Ciclul 6 L7 – Ciclul 7 L8 – Ciclul 8 – cel mai vechi |
După modificarea forței, vitezei sau pozițiilor, verificați întregul traseu, fotocelulele, STOP și forțele de impact. Închiderea automată trebuie să corespundă protecției și modului de utilizare a porții respective.
Receptorul radio și telecomenzile

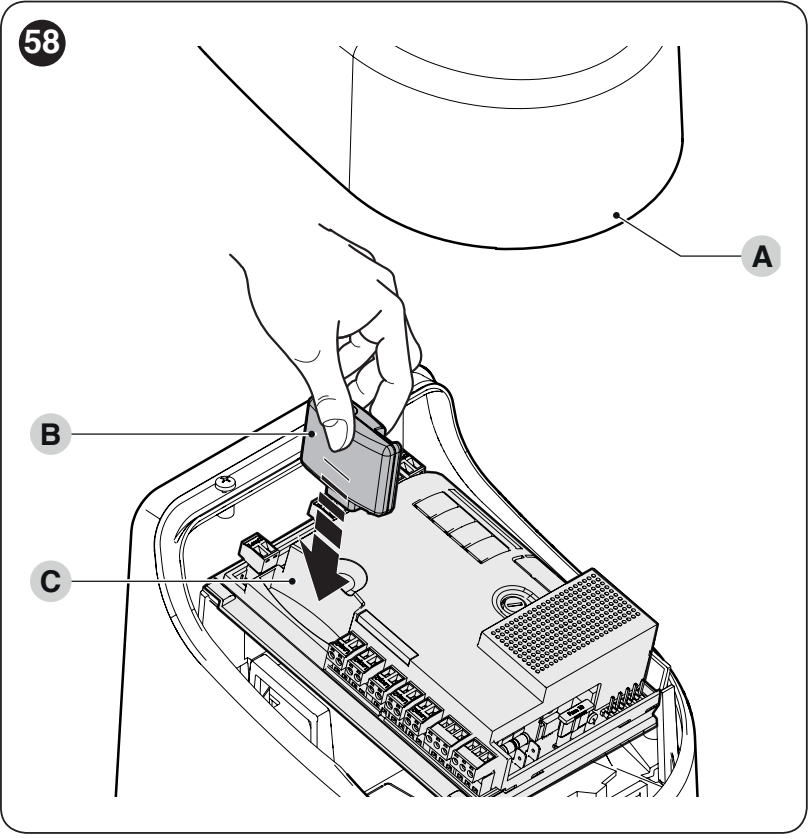

Receptorul radio se introduce în conectorul SM de pe unitatea de comandă HK7024. Deconectați toate sursele de alimentare înainte de a-l introduce sau scoate. HK7224 nu necesită un receptor radio separat.
Seturile actuale folosesc NICE OXIBD și ON2E. OXIBD acceptă și telecomenzi bidirecționale compatibile; MYGO4 este o telecomandă obișnuită cu cod variabil. Pentru un receptor mai vechi, alegeți un emițător în funcție de codificarea acestuia.
| Ieșirea receptorului | Comandă către HYKE |
|---|---|
| 1 | SbS – mod pas cu pas conform parametrului II/L2. |
| 2 | Deschidere parțială 1 conform parametrului II/L6; din fabrică, deschidere completă a M2. |
| 3 | OPEN – deschidere. |
| 4 | CLOSE – închidere. |
În modul I se memorează telecomanda în întregime, iar în modul II, fiecare buton individual pentru comanda selectată. Memorarea și ștergerea se efectuează cu butonul de pe receptor, nu prin resetarea plăcii. Pentru apăsările exacte, temporizare și confirmări, consultați instrucțiunile pentru asocierea telecomenzilor NICE și fișa OXIBD. În modul extins pot exista mai multe comenzi; selectați numărul comenzii în funcție de receptor.
Bateria de rezervă și generația unității
Bateria de rezervă se montează în compartimentul dedicat din HK7024. O baterie compatibilă alimentează ansamblul prin unitatea de comandă a acestuia; nu se conectează separat la bornele motorului HK7224.
| Montare | Alegerea corectă |
|---|---|
| HKA2R10 | Versiunea mai veche utilizează PS124. Actuală PSS124 se conectează cu cablul destinat unității compatibile mai vechi; pachetul PSS124 include cabluri pentru R10 și R30. |
| Unitatea mai nouă | PSS124 cu conectorul corespunzător. Modelul mai vechi PS124 necesită adaptorul CABLA11 și dezactivarea funcției Standby; alegeți conexiunea în funcție de marcajul plăcii instalate. |
- Deconectați alimentarea de la rețea și orice baterie instalată anterior. Scoateți capacul și ridicați unitatea de comandă.
- Introduceți bateria în spațiul prevăzut și folosiți cablul potrivit pentru generația respectivă. Nu confundați conectorul cu ieșirea motorului.
- Conectați bateria electric numai după finalizarea montajului și a programării. Verificați funcționarea cu alimentarea de la rețea oprită, apoi reconectați-o pentru încărcare.
Numărul de manevre efectuate în cazul unei pene de curent depinde de starea bateriei, temperatură și sarcină. Bateria nu înlocuiește deblocarea manuală disponibilă. Alimentarea solară Solemyo se conectează la intrarea de alimentare dedicată a unei unități compatibile; sursa de la rețea și cea solară nu trebuie conectate simultan.
Diagnosticare și depanare
În timpul mișcării, lampa de avertizare clipește regulat. În cazul unei defecțiuni, emite o serie scurtă de clipiri, urmată de o pauză de aproximativ 1 s, apoi repetă aceeași serie. Numărați clipirile scurte înainte de resetare sau de modificarea setărilor.
| Număr de clipiri | Cauză și pasul următor |
|---|---|
| 1 | BlueBUS – dispozitiv lipsă sau modificat. Verificați cablajul și adresarea; după modificare, efectuați memorarea dispozitivelor. |
| 2 | O fotocelulă blochează mișcarea. Îndepărtați obstacolul, curățați capacele și verificați setarea TX/RX. Fotocelule. |
| 3 | Rezistență la mișcare sau intervenția limitării forței. Verificați canatul, balamalele și brațul; nu măriți forța înainte de a elimina cauza și de a efectua noi teste. |
| 4 | Intervenția intrării STOP. Verificați marginea de siguranță, contactul porții pietonale și starea învățată a intrării. Conectarea STOP. |
| 5 | Parametri interni ai unității. Așteptați cel puțin 30 s, încercați o comandă și, dacă este necesar, reporniți alimentarea. Dacă problema se repetă, este necesară intervenția service-ului. |
| 6 | A fost depășit numărul de manevre consecutive sau limita de manevre pe oră. Lăsați motorul să se răcească timp de câteva minute și reduceți utilizarea. |
| 7 | Defecțiune electrică. Așteptați cel puțin 30 s și reporniți alimentarea dacă este necesar; o defecțiune recurentă trebuie remediată de un tehnician. |
| 8 | O comandă rămasă activă împiedică executarea altor comenzi. Verificați butonul, întrerupătorul și eventualul temporizator. |
| 9 | Ansamblul este blocat de o comandă electronică Stop automatizare. Folosiți comanda corespunzătoare Deblocare automatizare; nu este vorba despre maneta mecanică de deblocare. |
| 10 | Encoderul a detectat un obstacol sau o frecare excesivă. Verificați mecanismul, asocierea și cablajul encoderului. M1/M2 și ENC1/ENC2. |
Verificarea LED-urilor de pe placă
| LED | Stare normală sau pasul următor |
|---|---|
| BlueBUS | Aproximativ 1 clipire verde/s = funcționare normală. Când funcția Standby este activată, clipirea este mai lentă; după primirea unei comenzi, se revine la funcționarea normală. Două clipiri rapide = schimbarea stării unei intrări. Dacă nu se aprinde, verificați alimentarea și siguranțele; dacă rămâne aprinsă continuu sau clipește în serii roșii, consultați diagnosticul. |
| STOP | Aprinsă = stare de siguranță memorată. Stinsă = intervenție sau schimbare a stării unei intrări. |
| SbS / OPEN / CLOSE | Stinsă în repaus, aprinsă în timpul unei comenzi active. Un LED aprins continuu poate indica un contact menținut sau defect. |
| L1/L2 clipesc lent | Solicitare de memorare a dispozitivelor. |
| L3/L4 clipesc lent | Solicitare de memorare a pozițiilor. |
Dacă motorul funcționează, dar canatul nu se mișcă, verificați dacă maneta de deblocare este fixată complet. Dacă HK7224 nu răspunde sau se mișcă incorect, verificați ieșirea M1/M2 a acestuia și encoderul corespunzător din HK7024. Înainte de a înlocui o siguranță, eliminați mai întâi cauza; folosiți o siguranță de același tip și cu aceeași valoare.
Ștergerea setărilor unității de comandă
Resetarea șterge setările personalizate ale HKA2. Aceasta nu înseamnă împerecherea telecomenzilor și nici ștergerea memoriei radio a receptorului separat.
- Pe unitatea din HK7024, apăsați și țineți apăsat Open ▲ + Close ▼, până când L1 și L2 încep să clipească.
- Eliberați ambele butoane.
- După resetare, verificați din nou selectorul, memorați dispozitivele și pozițiile, configurați funcțiile și efectuați testele de siguranță.
Întreținere și utilizare în siguranță
Programați o verificare de specialitate cel târziu după 6 luni sau după 20 000 de manevre de la verificarea anterioară, în funcție de ce survine mai întâi. În cazul utilizării intense sau în condiții nefavorabile, alegeți un interval mai scurt.
- Înainte de service, deconectați alimentarea de la rețea, bateria și orice altă sursă de alimentare.
- Verificați fixarea consolelor, șuruburilor, bolțurilor, inelelor de siguranță, brațelor, opritoarelor, capacului și presetupei de cablu. Înlocuiți piesele deteriorate sau uzate.
- Verificați dacă poarta se mișcă ușor manual, dacă deblocarea se fixează corespunzător și dacă toate fotocelulele, marginile de siguranță și contactele porții pietonale funcționează.
- Nu intrați în zona de mișcare a porții și nu atingeți brațele în timpul deplasării. Păstrați telecomenzile într-un loc inaccesibil copiilor.
- Clientul poate curăța capacele fotocelulelor și poate îndepărta murdăria de pe traseu. În cazul unei defecțiuni mecanice sau electrice, nu folosiți motorul și contactați service-ul.
Durată de viață estimativă

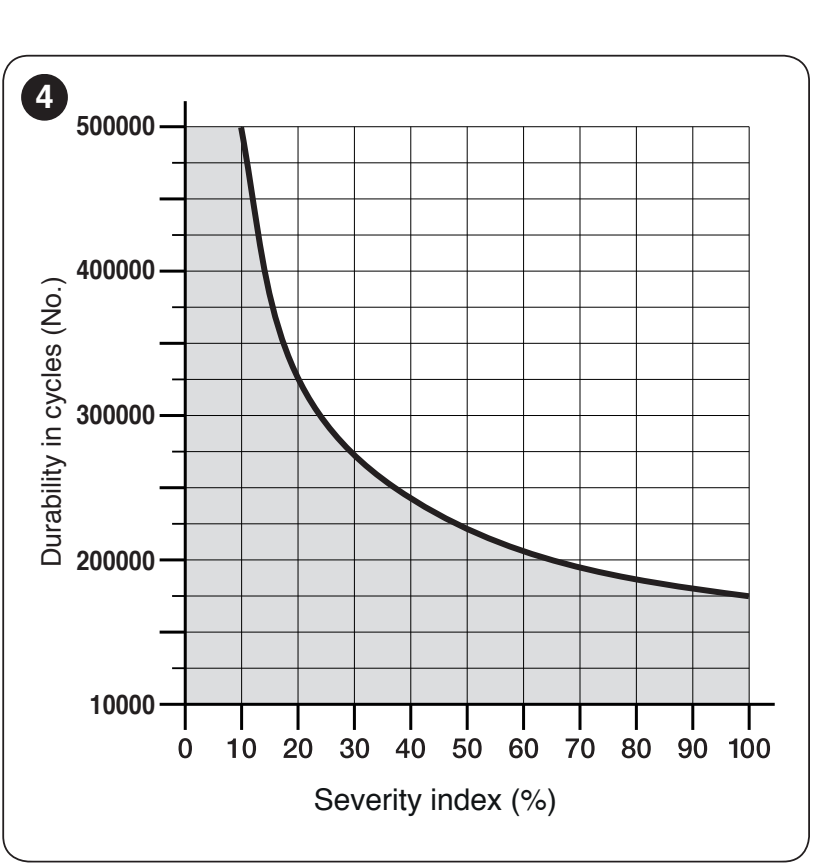

Adunați indicii pentru lungime, greutate și toți ceilalți factori relevanți. Apoi, consultați graficul pentru a afla numărul estimativ de cicluri, cu întreținere periodică. Axa orizontală reprezintă suma indicilor în %, iar axa verticală numărul de cicluri. Estimarea nu garantează un anumit număr de ani sau de cicluri.
| Factor | Braț întreg / scurtat |
|---|---|
| Lungime | Sub 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Peste 3,0 până la 3,5 m: 30 % / neutilizabil |
| Greutate | Sub 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Peste 250 kg: 30 % / neutilizabil |
| Temperatură / umiditate | Peste 40 °C sau sub 0 °C ori umiditate peste 80 %: 20 / 20 % |
| Umplutură plină | 15 / 20 % |
| Loc expus la vânt | 15 / 20 % |
Verificați mai întâi dacă poarta este potrivită, consultând graficul greutății și lungimii și geometria de montaj. La limita dintre două intervale, alegeți indicele numeric mai mare dintre cele disponibile. Brațul scurtat este admisibil pentru o lungime de 3,0 m numai dacă greutatea corespunde curbei B; nu îl utilizați pentru lungimi mai mari de 3,0 m. Evaluați întotdeauna întreaga exploatare.
Parametri tehnici și dimensiuni
| Parametru | NICE HYKE HK7024 |
|---|---|
| Unitate de comandă | HKA2 încorporată; controlează unul sau două canaturi. |
| Alimentare | HK7024: 230 V AC ±10 %, 50/60 Hz; motor 24 V DC. |
| Viteză în gol | 1,5 rot./min; trepte de viteză reglabile. |
| Cuplu | Maxim 500 Nm; nominal 120 Nm. |
| Frecvența maximă a ciclurilor | 40 de cicluri/h la cuplul nominal; 25 de cicluri/h la temperatura maximă de funcționare. |
| Funcționare continuă | Cel mult aproximativ 7 minute la cuplul nominal. |
| Putere maximă absorbită | 300 W pentru sistemul de acționare cu unitatea de comandă. |
| Curent maxim absorbit | 1,5 A la rețeaua de 230 V AC. |
| Grad de protecție | IP54 cu carcasa intactă. |
| Temperatura de funcționare | −20 până la +55 °C; la temperaturi scăzute, performanța sistemului de acționare scade. |
| Dimensiuni | 210 × 290 × 320 mm (lățime × adâncime × înălțime). |
| Greutatea sistemului de acționare | 10,5 kg. |
| Limita pentru un singur canat | Cu brațul complet: 3,5 m / 200 kg sau 1,8 m / 330 kg; valorile intermediare și brațul scurtat se stabilesc conform graficului. |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
