Motor rapid NICE Hyke HK7024 HS
NOU| Disponibilitatea produsului: | până la 7 zile | Expediem în mod standard produsele în termen de 7 zile. |
|---|
până la 7 zile
4.378,42 RON cu TVA
| Greutate |
|---|
| 13 kg |
Descrierea produsului Motor rapid NICE Hyke HK7024 HS
NICE HYKE HK7024HS este un actuator articulat rapid actuator ireversibil pentru o canatură a porții batante. Are unitate de comandă încorporată; pentru o poartă cu două canaturi, se completează cu HK7224HS.
Motorul funcționează la 24 V DC. Tensiunea de 230 V AC se conectează la unitatea integrată HK7024HS, nu direct la al doilea motor. Datorită brațului articulat, se poate monta și atunci când balamaua este retrasă pe un suport mai lat, dacă poziția și spațiul liber respectă schema de montaj. La montajul obișnuit, deschiderea la 90° durează aproximativ 10 s.
| Navigare rapidă | |
|---|---|
| Alegerea actuatorului | Accesorii |
| Montaj | Braț și opritoare |
| Conectare | Borne |
| Prima pornire | Programare |
| Diagnosticare | Resetare |
| Întreținere | Durată de viață |
| Parametri | Manual PDF |
Alegerea actuatorului și limitele canatului
Pentru HYKE HS se aplică limite maxime distincte lungime 3 m și greutate 270 kg. Aceste limite nu se aplică simultan: combinația admisă se determină conform graficului. Pentru un canat de 3 m, graficul indică aproximativ 175 kg; pentru un canat de 1,8 m, aproximativ 260 kg. Prin urmare, lungimea de 3 m și greutatea de 250 kg nu reprezintă o combinație admisă pentru un singur canat. O umplutură plină, vântul, echilibrarea necorespunzătoare sau rezistența la mișcare pot reduce și mai mult limita.

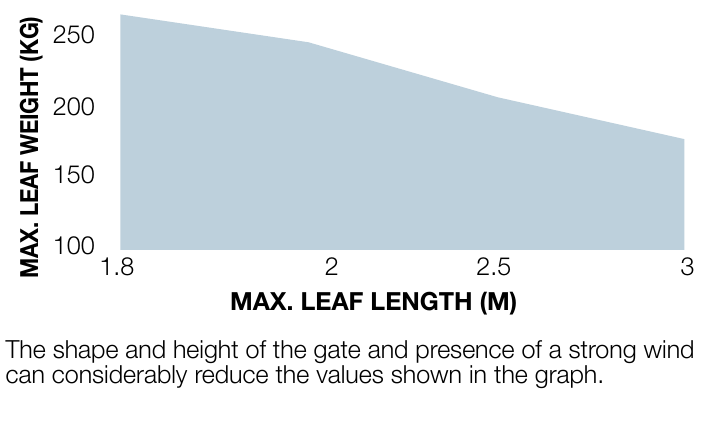

În grafic, lungimea canatului este reprezentată pe axa orizontală, iar greutatea pe axa verticală unui singur canat.
Cu brațul scurtat, capacitatea este mai mică decât cu brațul complet. Înainte de a alege actuatorul, verificați deplasarea liberă a porții, rezistența canatului și poziționarea sigură a brațului. Este necesar un motor pentru fiecare canat; două motoare nu măresc greutatea admisă pentru un singur canat.
Unitatea de comandă și accesoriile compatibile
| Ce | De ce | Tip |
|---|---|---|
| Motor și unitate de comandă | Un motor pentru fiecare canat. Pentru al doilea canat, adăugați HK7224HS. | Unitate integrată în HK7024HS; HK7224HS nu este o unitate centrală independentă. |
| Receptor radio | Conector SM în unitatea de comandă HK7024HS; alegeți receptorul în funcție de codarea telecomenzii. | OXI, OXIBD, OXILR. OXILR este destinat telecomenzilor LR. |
| Telecomandă | Asociați-o cu receptorul instalat; frecvența, de una singură, nu determină compatibilitatea. | INTI2, ON2E, ON3EBD cu OXIBD, ON3ELR cu OXILR. Modelele originale FLO2RE și NICEWAY verificați compatibilitatea în funcție de receptorul instalat. |
| Fotocelule | Dispozitive de siguranță pentru BlueBUS; după adăugare, efectuați procedura de învățare. | EPSB, EPMB, EPLB, F210B. EPMOW necesită interfața IBW. |
| Lampă de avertizare | Semnalizează mișcarea. Ieșirea FLASH este de 12 V DC / max. 21 W. | ELDC sau WLT în funcție de modul de funcționare și de consumul ieșirii. |
| Alimentare de urgență | Pentru HK7024HS, în caz de pană de curent, după verificarea plăcii și a conectorului. | PSS124. Modelul mai vechi PS124 necesită adaptorul corespunzător; nu îl conectați direct. |
Montaj și verificarea locului

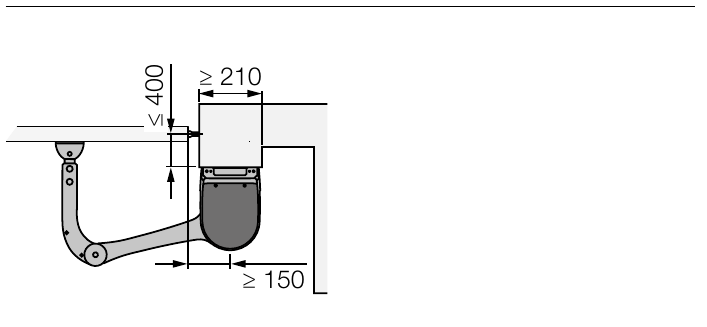

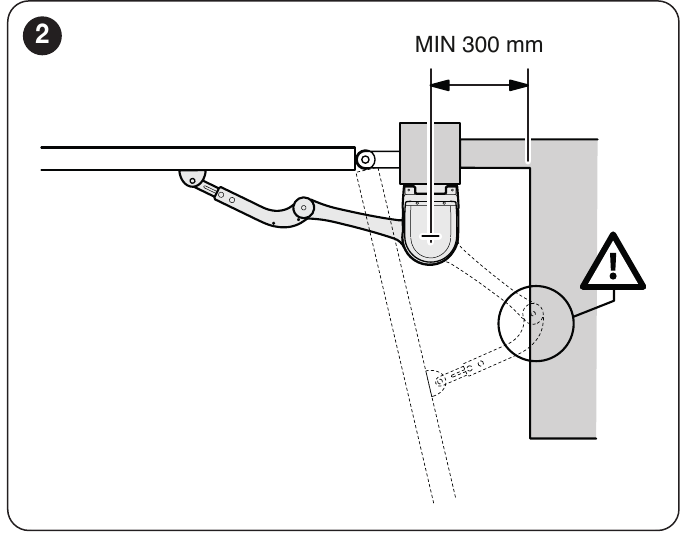

Suportul trebuie să susțină în siguranță consola, iar brațul trebuie să se poată roti liber pe întreaga cursă. Rezervați pentru motor un spațiu cu lățimea de cel puțin 210 mm. În montajul ilustrat, distanța de la axa motorului până la obstacolul opus trebuie să fie de cel puțin 300 mm; măsurați cota suplimentară de 150 mm și decalajul balamalei conform desenului aferent. Acestea nu sunt dimensiuni universale pentru stâlp. Un decalaj al balamalei de până la aproximativ 400 mm este posibil doar dacă geometria corespunde desenului și graficului. Alegeți ancorele consolei în funcție de suportul existent; acestea nu sunt incluse cu motorul.

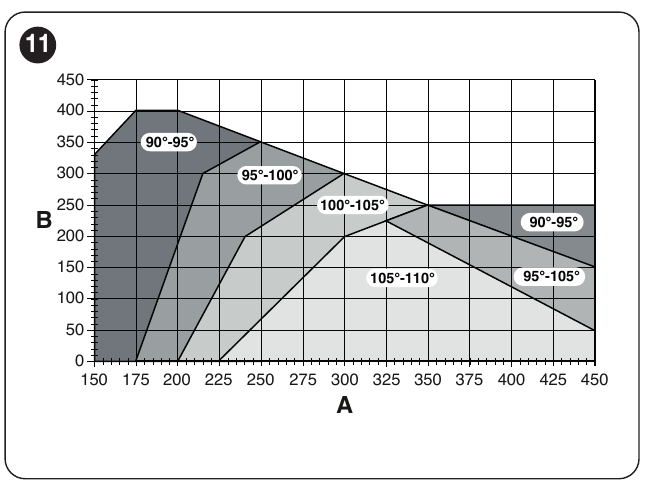

Înainte de găurire, măsurați poziția axei balamalei, a consolei și unghiul necesar. Pentru brațul complet, folosiți graficul original cu dimensiunile A/B; fixați consola foii de poartă pe o parte rigidă a cadrului. Cu brațul complet, limita superioară de deschidere este de 110° conform graficului de montaj. Reparați mai întâi poarta dacă aceasta se freacă, este deformată sau nu are opritoare fixe.

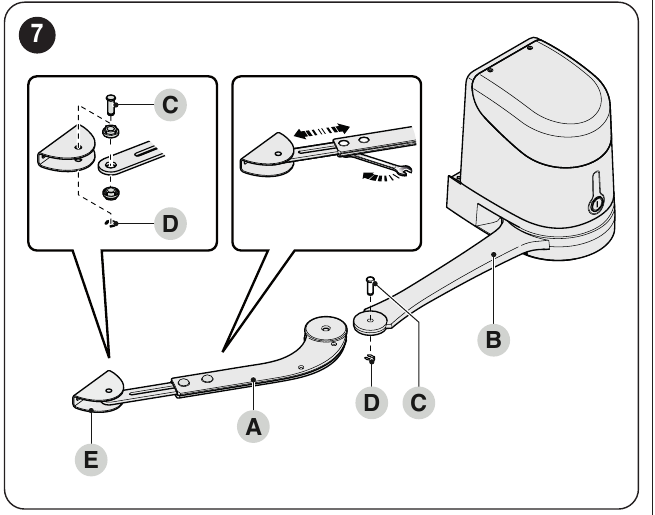

Braț complet și braț scurtat, opritoare de capăt
În dreptul obstacolului, măsurați spațiul liber E. Folosiți brațul complet pentru E de cel puțin 650 mm; la E de 300–650 mm, scurtați-l conform procedurii de montaj. Brațul scurtat limitează unghiul admisibil, precum și combinația dintre lungime și greutate; pentru această configurație, consultați graficul și nu depășiți deschiderea proiectată. Scurtarea se face în punctele indicate ale brațului original, nu prin estimare.
După fixarea motorului, reglați brațul și consola foii de poartă în cel mai îndepărtat punct fix, verificați dacă brațul se așază corect în poziția de capăt și reglați opritoarele mecanice pentru deschidere și închidere. Cu motorul deblocat, parcurgeți manual întreaga cursă; mișcarea trebuie să fie ușoară și fără coliziuni.
Conectarea electrică
Placa integrată comandă ambele motoare. La o poartă cu o singură foaie, motorul se conectează la M2, iar M1 rămâne liber. La o poartă cu două foi, M1 este foaia care se închide prima, iar M2 cea care se închide a doua; conectați encoderele aferente la ENC1/ENC2. Înainte de intervenție, deconectați alimentarea de la rețea și sursa de rezervă. Pentru al doilea motor, folosiți un cablu de 3 × 1,5 mm² pentru lungimi de până la 10 m și un cablu pentru encoder de 2 × 1 mm² pentru lungimi de până la 10 m; traseul și secțiunea trebuie să corespundă instalației.
Alimentarea accesoriilor și polaritatea
| Borne | Conectare |
|---|---|
| BlueBUS | Două fire pentru fotocelule compatibile; fără polaritate. După modificarea dispozitivelor, repetați procedura de învățare. |

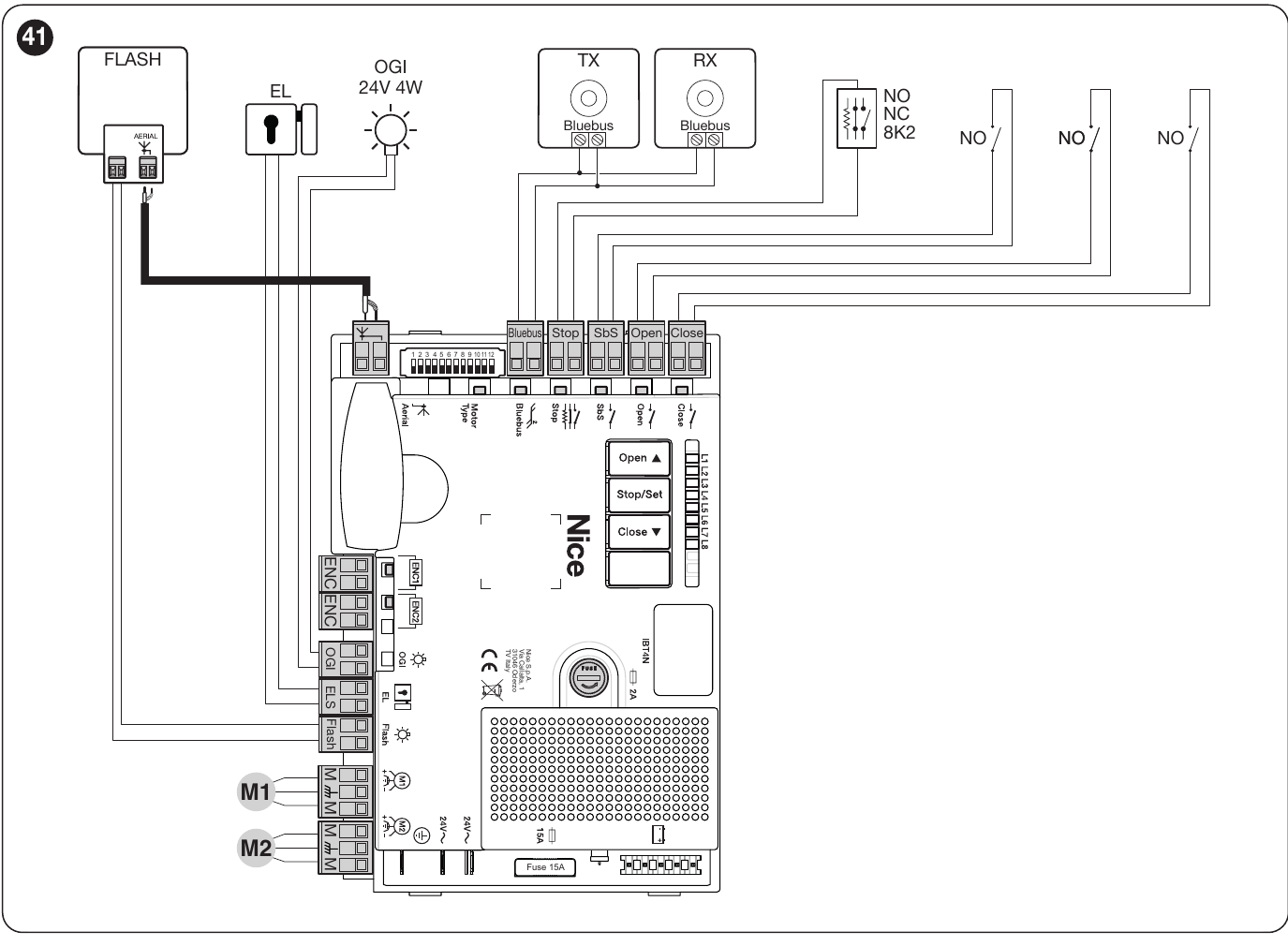

| SbS (+) și STOP (−) | Auxiliare 24 V DC, maximum 200 mA între bornele marcate astfel de pe placa integrată, conform imaginii. Tensiunea rămâne prezentă și în modul standby. Aceste borne servesc și drept intrări de comandă și de siguranță; alimentarea accesoriilor trebuie să țină cont de conexiunile contactelor. |
| STOP, SbS, OPEN, CLOSE | Contacte fără potențial; STOP poate fi NO, NC sau o rezistență de 8,2 kΩ, în funcție de procedura de învățare. Pentru contactul propriu-zis nu se atribuie +/−. |
| ENC1 / ENC2 | Encoderul motorului aferent; conform manualului fără polaritate. |
| FLASH | 12 V DC, maximum 21 W; alegeți lampa de avertizare în funcție de mod și consum. Nu se estimează polaritatea ieșirilor individuale nemarcate. |
| ELS / OGI | ELS: încuietoare de 12 V AC, maximum 15 VA. OGI: semnalizare de 24 V DC, maximum 4 W. Funcțiile ieșirilor pot fi modificate prin programare. |
Prima pornire și învățarea pozițiilor

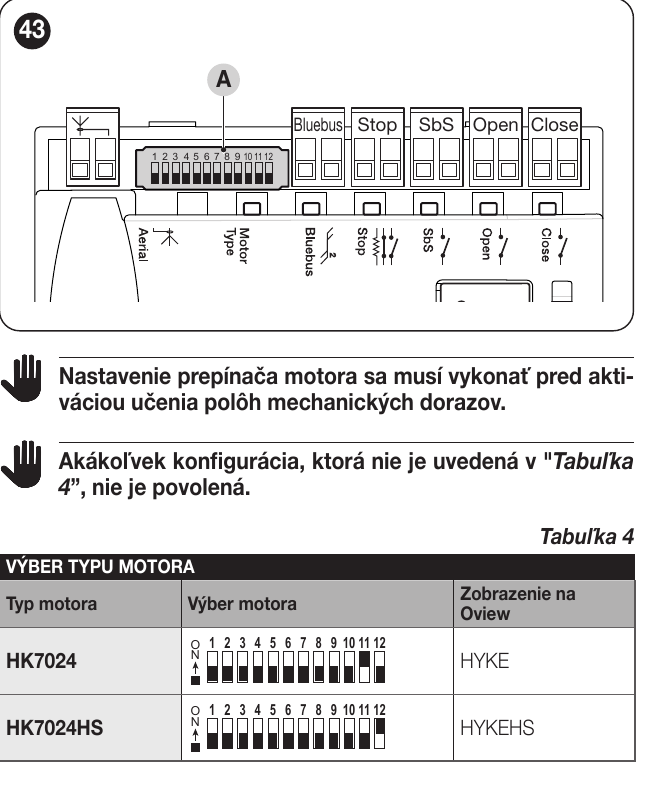

Pe placa HK7024HS, tipul motorului se setează înainte de învățarea pozițiilor. La selectorul cu 12 poziții al plăcii ilustrate, pentru HYKE HS poziția 12 este activată; celelalte poziții sunt dezactivate. Dacă placa dumneavoastră are altă etichetare sau altă configurație, efectuați setările în funcție de placa instalată efectiv.
- Verificați conectarea corectă, opritoarele mecanice și spațiul liber. Înainte de a alimenta instalația, aduceți foaia de poartă aproximativ la jumătatea cursei.
- După pornire, BlueBUS trebuie să clipească aproximativ o dată pe secundă; LED-urile fotocelulelor reacționează, iar FLASH rămâne stins.
- Apăsați simultan Open și Stop/Set timp de aproximativ 3 s, până când L1 și L2 încep să clipească rapid. După procedura de învățare, STOP trebuie să fie aprins, iar L1/L2 stinse.
- Verificați selectarea motorului HS. Apăsați Stop/Set + Close timp de aproximativ 5 s, până când L3/L4 clipesc rapid. Unitatea va închide lent mai întâi M1, apoi M2, va deschide ambele foi și le va închide rapid. În cazul unui singur motor, M1 este omis. Dacă se mișcă mai întâi canatul greșit sau canatul se deplasează în direcția greșită, opriți procedura de învățare; un tehnician calificat trebuie să corecteze conectarea motorului și a encoderului aferent, apoi să repete procedura.
- Dacă se mișcă mai întâi foaia greșită sau aceasta se deplasează în direcția greșită, opriți procedura de învățare; un tehnician calificat trebuie să corecteze conectarea motorului și a encoderului aferent, apoi să repete procedura. Activarea fotocelulei sau a STOP întrerupe procedura de învățare.
- Verificați direcția de deplasare, încetinirea, opritoarele și toate dispozitivele de siguranță prin câteva cicluri complete. Foaia de poartă trebuie să se miște ușor și când motorul este deblocat manual.
Programarea pe placa integrată
Primul nivel: Țineți apăsat Stop/Set până când L1 începe să clipească, apoi eliberați butonul; selectați LED-ul cu Open/Close, iar Stop/Set comută starea (clipire rapidă = OFF, clipire lentă = ON). La final, așteptați 10 s. Nu depășiți 20 s între apăsările butoanelor.
| LED – funcție | Stare ON / OFF |
|---|---|
| L1 – Închidere automată | Poarta se închide după expirarea timpului de pauză; OFF = funcționare semiautomată. Setare din fabrică: OFF. |
| L2 – Închidere după activarea fotocelulei | Dacă închiderea automată este activată, după activarea fotocelulei timpul de pauză se reduce la 5 s. Dacă închiderea automată este dezactivată, activarea fotocelulei o pornește cu timpul de pauză programat. Setare din fabrică: OFF. |
| L3 – Închidere permanentă | La 10 s după restabilirea alimentării, dacă poarta este deschisă, lampa va clipi timp de 5 s înainte ca poarta să se închidă. Setare din fabrică: OFF. |
| L4 – Standby pentru toate funcțiile | După un minut fără mișcare, dezactivează BlueBUS și majoritatea LED-urilor. Setare din fabrică: OFF. |
| L5 – Ieșire ELS ca lampă | ON transformă funcția încuietorii electrice în lumină de curtoazie. Setare din fabrică: OFF. |
| L6 – Clipire în avans | ON pornește lampa de avertizare cu 3 s înainte de mișcare. Setare din fabrică: OFF. |
| L7 – CLOSE ca deschidere parțială 1 | ON modifică funcția intrării CLOSE. Setare din fabrică: OFF. |
| L8 – OGI ca indicator de întreținere | ON modifică funcția indicatorului de poartă deschisă. Setare din fabrică: OFF. |
Al doilea nivel: Țineți apăsat Stop/Set până când L1 începe să clipească, apoi eliberați butonul; selectați LED-ul de intrare cu Open/Close. Țineți din nou apăsat Stop/Set; după aproximativ 3 s se aprinde valoarea curentă. Ținând în continuare apăsat Stop/Set, selectați LED-ul valorii cu Open/Close, apoi eliberați Stop/Set și așteptați 10 s. Valorile din fabrică ale acestei plăci sunt evidențiate cu caractere aldine.
| LED de intrare – parametru | LED de setare – valoare |
|---|---|
| L1 – Timp de pauză | L1 5 s; L2 15 s; L3 30 s; L4 45 s; L5 60 s; L6 80 s; L7 120 s; L8 180 s. |
| L2 – Mod pas cu pas | L1 O–S–Z–S; L2 O–S–Z–O; L3 O–Z–O–Z; L4 rezidențial; L5 rezidențial 2; L6 comandă scurtă pentru deschiderea pietonală; L7 detectarea prezenței unei persoane; L8 deschidere semiautomată și închidere prin menținerea comenzii. |
| L3 – Viteza motoarelor | L1 foarte lent; L2 lent; L3 mediu; L4 rapid; L5 foarte rapid; L6 foarte rapid; L7 deschidere rapidă/închidere lentă; L8 deschidere foarte rapidă/închidere medie. |
| L4 – Reducerea forței după închidere | L1 niciuna; L2 nivelul 1 ≈100 ms; L3 nivelul 2; L4 nivelul 3; L5 nivelul 4; L6 nivelul 5; L7 nivelul 6; L8 nivelul 7 ≈800 ms. |
| L5 – Forța motoarelor | L1 minim; L2 nivelul 2; L3 nivelul 3; L4 nivelul 4; L5 nivelul 5; L6 nivelul 6; L7 nivelul 7; L8 maxim. |
| L6 – Deschidere pietonală/parțială | L1 M2 1/4; L2 M2 1/2; L3 M2 3/4; L4 întregul M2; L5 ambele canaturi 1/4 din deschiderea mai mică; L6 ambele 1/2; L7 ambele 3/4; L8 ambele la unghiul mai mic dintre cele memorate. |
| L7 – Avertizare de întreținere | L1 500; L2 1 000; L3 1 500; L4 2 500; L5 5 000; L6 10 000; L7 15 000; L8 20 000 de manevre. |
| L8 – Istoricul defecțiunilor | L1 ultima manevră; L2–L8 a doua până la a opta manevră de la sfârșit. |
Diagnosticare
La HK7024HS, LED-ul BlueBUS clipește aproximativ o dată pe secundă în timpul funcționării normale. Clipirea lentă a L1/L2 indică dispozitive modificate sau nememorate; clipirea lentă a L3/L4 indică poziții nememorate sau modificarea comutatoarelor după memorare; memorați din nou pozițiile. LED-ul STOP stins indică activarea unei intrări de siguranță. În cazul celui de-al doilea motor HK7224HS, urmăriți aceste semnalizări pe primul motor de acționare, cel cu unitatea de comandă.
În caz de defecțiune, lumina FLASH repetă un grup de clipiri scurte, apoi îl repetă după o pauză de 1 secundă. Numărați clipirile dintr-un grup.
| Numărul de clipiri FLASH | Ce trebuie verificat |
|---|---|
| 1 | Dispozitiv BlueBUS modificat/deconectat; după remediere, repetați memorarea dispozitivelor. |
| 2 | Fotocelulă sau obstacol în raza acesteia. |
| 3 | Rezistență crescută la mișcare sau setarea forței; verificați mai întâi mecanismul. |
| 4 | STOP activ sau modificarea unei intrări de siguranță memorate. |
| 5 | Eroare a parametrilor interni ai unității; așteptați cel puțin 30 s, apoi încercați din nou să trimiteți comanda. Dacă persistă, deconectați și restabiliți alimentarea; dacă se repetă, contactați service-ul. |
| 6 | A fost depășită limita de cicluri consecutive sau pe oră; așteptați câteva minute până când limitatorul permite o nouă mișcare. |
| 7 | Defecțiune a circuitelor electrice; așteptați cel puțin 30 s, apoi încercați din nou să trimiteți comanda. Dacă problema persistă după restabilirea alimentării, contactați service-ul. |
| 8 | O altă comandă menținută permanent împiedică o nouă mișcare; verificați intrările de comandă și cauza menținerii comenzii. |
| 9 | Poarta a fost blocată printr-o comandă; deblocați-o folosind comanda corespunzătoare. |
| 10 | Encoderul a detectat un obstacol sau frecare excesivă; verificați traseul canatului. |
Restabilirea setărilor
Pe placa integrată HK7024HS, țineți apăsate Open și Close, până când L1 și L2 încep să clipească, apoi eliberați butoanele. Astfel se restabilesc valorile de programare din fabrică; setările personalizate se pierd. După resetare, verificați cablarea și semnalizările plăcii; dacă este necesară o nouă memorare a dispozitivelor sau a pozițiilor, efectuați-o înainte de utilizare.
Deblocare manuală și întreținere
În cazul unei pene de curent, deblocați motorul cu cheia furnizată și rotiți maneta la 90°, apoi deplasați manual canatul. Înainte de următoarea utilizare automată, blocați din nou motorul. Întreținerea trebuie efectuată de un tehnician cel târziu după 6 luni sau 20 000 de manevre: acesta va verifica uzura, fixarea consolelor, opritoarele, mișcarea liberă a porții și dispozitivele de siguranță.
Durată de viață estimativă

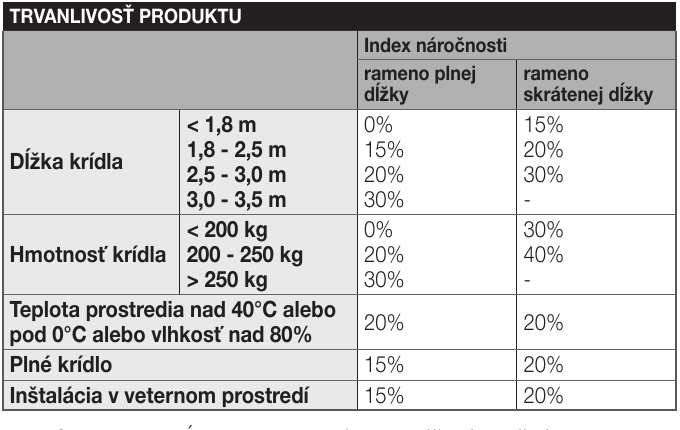

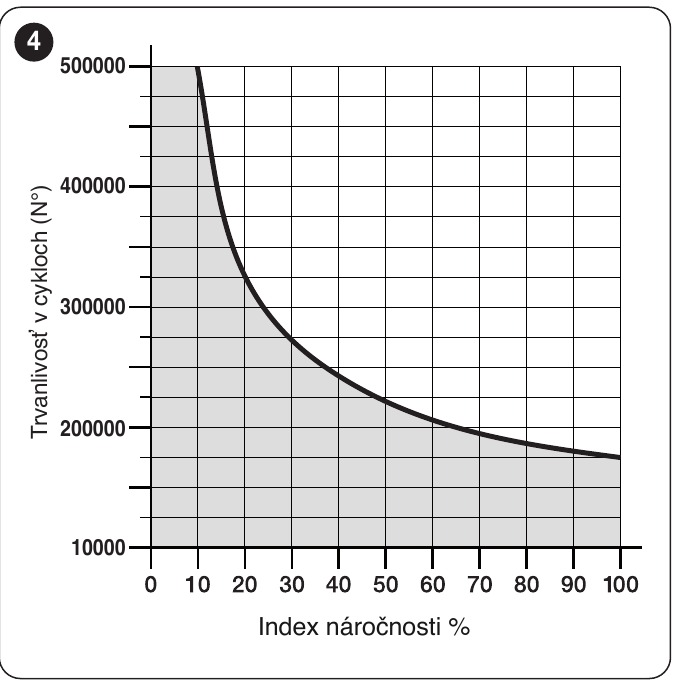

Indicele de solicitare este suma efectelor lungimii, greutății, brațului complet sau scurtat, temperaturii/umidității, canatului plin și vântului. Valorile indicate de producător sunt orientative și nu reprezintă o garanție a numărului de cicluri. Verificați mai întâi combinația admisă de lungime și greutate în graficul HYKE HS de mai sus; abia apoi folosiți indicele pentru o estimare orientativă a duratei de viață. Graficul numărului de cicluri nu constituie o garanție.
Date tehnice și dimensiuni
| Parametru | Valoare |
|---|---|
| Model | NICE HYKE HK7024HS |
| Destinație | Motor de acționare articulat HighSpeed cu unitate de comandă integrată pentru unul sau două canaturi. |
| Tensiunea motorului | 24 V DC |
| Alimentare | 230 V AC, 50/60 Hz pentru unitatea încorporată; motorul funcționează la 24 V DC. |
| Putere absorbită / curent absorbit | 300 W; 1,5 A la intrarea de rețea. |
| Viteză în gol | 2 rot./min; timpul pentru 90° este de aproximativ 10 s la o montare obișnuită, fără accelerare și încetinire. |
| Cuplu de pornire / nominal | 500 / 120 Nm. |
| Funcționare | Maximum 40 de cicluri/h la cuplul nominal; funcționare continuă de cel mult 7 min. |
| Temperatura de funcționare | −20 până la +50 °C, conform catalogului actual. |
| Grad de protecție | IP54 cu carcasa intactă. |

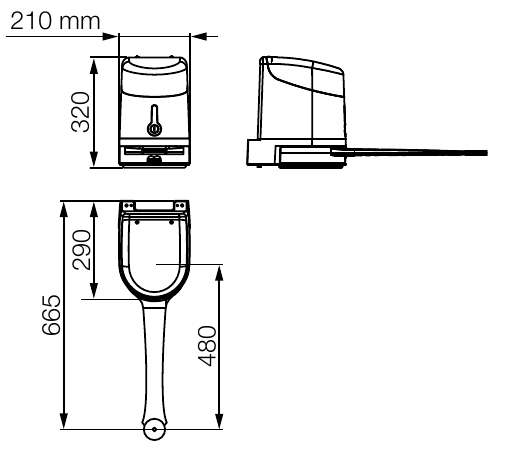

| Dimensiunile motorului | 290 × 210 × 320 mm. |
| Greutatea motorului propriu-zis | 10,5 kg. |
