Kit de acționare pentru ușă de garaj de până la 11,4/12,6m2 NICE SPIDER800W cu Wi-Fi integrat

Disponibilitatea produsului:	în 3 zile	Expediem de obicei produsele în termen de 3 zile.

NICE-SPIDER800W
în 3 zile

1.286,31 RON fără TVA
1.556,43 RON cu TVA

Greutate
10 kg

Descrierea produsului Kit de acționare pentru ușă de garaj de până la 11,4/12,6m2 NICE SPIDER800W cu Wi-Fi integrat

Kit de acționare NICE SPIDER 800W este destinat pentru uși de garaj:

uși de garaj secționale cu o înălțime de până la 2,6 m și o suprafață de 11,4 m²,
uși de garaj basculante cu proeminență cu o înălțime de până la 3 m și o suprafață de 12,6 m²

		NICE-SPIDER800W

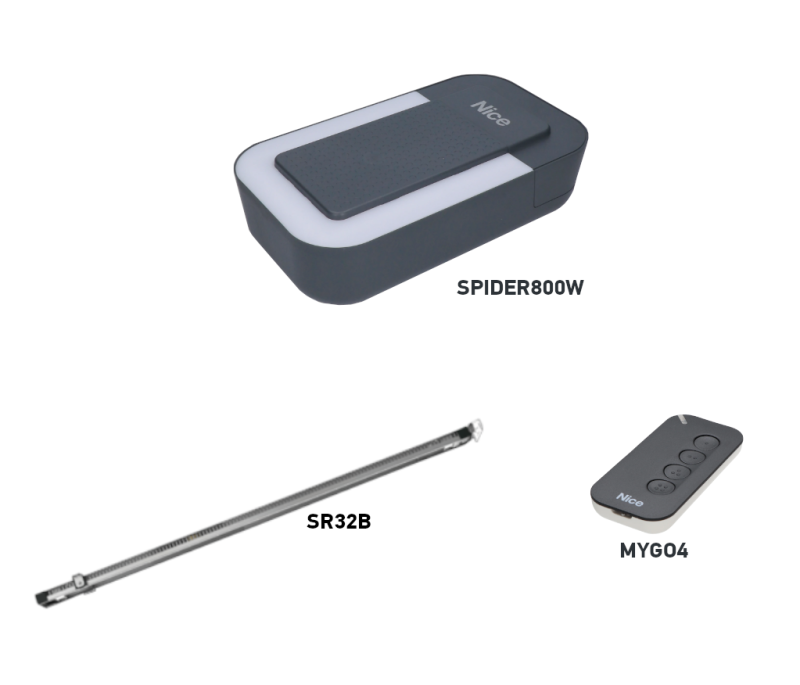

1 ×	Acționare NICE SPIDER800W
Acționare electromecanică NICE SPIDER800W pentru uși de garaj secționale cu suprafața de până la 11,4 m², sau uși de garaj basculante cu proeminență și suprafața de până la 12,6 m². Motor cu unitate de comandă integrată, împreună cu receptor încorporat și modul Wi-Fi pentru control prin aplicație.
1 ×	Telecomandă NICE MYGO4	NICE-MYGO4
Telecomandă cu patru butoane pentru acționarea automată de la distanță a porții. Cu aceasta puteți controla patru dispozitive sau puteți trimite patru tipuri de comenzi unui singur dispozitiv.		Detalii
1 ×	Șină cu curea SR32B, 3,2 m	NICE-SR32B
Șină cu curea premontată SR32B cu lungimea de 3,2 m. Pentru o ușă secțională, orientativ, până la 2,6 m; pentru o ușă basculantă, limita variază în funcție de construcție, consultați tabelul de compatibilitate.		Detalii
1 ×	Manual de instalare NICE SPIDER800
Manual de instalare pentru montarea corectă, cu scheme ilustrate pentru cablare și instrucțiuni de programare și asociere a telecomenzilor.		Descărcați
1 ×	Accesorii pentru montaj
Șuruburi pentru fixarea acționării pe șină, console de montaj, cablu de deblocare etc.

NICE SPIDER800W este un kit pentru ușă de garaj, cu șină cu curea SR32B 3,2 m și o telecomandă MYGO4. Are încorporată unitatea de comandă MCU2, un receptor radio și Wi-Fi. Ansamblul se alimentează de la rețeaua electrică 230 V AC.

Cureaua ranforsată cu cabluri de oțel asigură o funcționare silențioasă. Unitatea de comandă învață pozițiile de capăt, forța și decelerarea și detectează obstacolele. În cazul unei pene de curent, poarta se deblochează cu ajutorul șnurului și se acționează manual.

Navigare rapidă
Accesorii	Dotări și comparație
Alegere și limite	Montaj
Borne și polaritate	Fotocelule
Prima pornire	Setări
Telecomenzi	Wi-Fi și aplicație
Resetare	Diagnosticare
Deblocare	Întreținere
Parametri	Manual PDF

Accesorii și unitatea de comandă

Alegeți dispozitivele de siguranță în funcție de riscurile reale asociate ușii de garaj. Detectarea obstacolelor de către motor nu înlocuiește fotocelulele, muchia de siguranță sau măsurarea forțelor la predarea instalației.

Ce	De ce	Tip / conexiune
Unitate de comandă	Setarea, acționarea și service-ul motorului; placa este încorporată.	MCU2 Borne și schemă.
Șină	Motorul deplasează căruciorul cu braț și necesită o șină adecvată cu curea.	SR32B – inclusă în acest kit. Montaj.
Ușă mai înaltă	Alegeți prelungirea șinei în funcție de tipul, înălțimea și suprafața ușii, precum și de rezistența la deplasare.	SR08B; limite.
Ușă basculantă	Pentru ușile basculante cu contragreutate este necesară o geometrie adecvată a brațului.	SPA5; pentru ușile basculante cu arcuri, SPA5 nu se utilizează, în funcție de tipul de montaj.
Fotocelule	Detectarea obstacolelor în zona protejată. Alegeți interfața electrică potrivită.	EPMB – sistem BlueBUS cu două fire. Conectare.
Lampă de semnalizare	Semnalizare vizibilă a mișcării porții, eventual și antenă externă.	ELDC; ieșire FLASH și antenă.
Telecomandă	Receptorul este încorporat. Telecomanda trebuie memorată în receptor.	MYGO4 – una este inclusă în kit. Asociere.
Alimentare de rezervă	Posibilitatea de a acționa poarta în cazul unei pene de curent, după instalarea unei baterii.	PS124; montaj și deconectare.
Setări pentru service	Diagnosticare și setări avansate prin BusT4.	Oview + IBT4N.
Wi-Fi	Comandă prin telefon și configurare pentru service.	Integrat în MCU2; conexiune și LED.

Dotările kitului SPIDER800W

Comparați tipul de acționare, viteza, modul de comandă și limitele ușii respective. O forță sau o viteză mai mare nu garantează, de una singură, compatibilitatea. Accesoriile de siguranță și bateria de rezervă se aleg separat.

Kit cu curea și Wi-Fi
NICE SPIDER800W 800 N; SR32B 3,2 m și MYGO4. Wi-Fi integrat în MCU2.

Pentru ce tip de ușă de garaj este potrivită automatizarea

Cu șina de bază SR32B dimensiunile orientative depind de tipul ușii de garaj. Dimensiunile din tabel sunt lățime × înălțime. Adecvarea depinde și de echilibrare, frecare și spațiul disponibil pentru montaj.

Tipul ușii	Dimensiune orientativă	Condiție
Secțională	4,4 × 2,6 m	Aproximativ 11,4 m².
Basculantă fără proeminență	4,2 × 2,4 m	SPA5; suprafață de 10,08 m².
Basculantă cu proeminență	4,2 × 3,0 m	SPA5; suprafață de 12,6 m².
Basculantă cu arc	4,2 × 3,0 m	În funcție de montaj, fără SPA5; verificați cursa și echilibrarea.

Forță maximă 800 N iar forța nominală de 400 N exprimă forța de tracțiune a motorului, nu greutatea ușii în kilograme. În timpul testării ușii decuplate de la automatizare, deschideți-o și închideți-o manual pe toată cursa; forța necesară trebuie să fie de cel mult 225 N. Automatizarea nu trebuie să înlocuiască repararea arcurilor deteriorate sau a unei uși dezechilibrate.

Șina SR32B are lungimea de 3,2 m și o cursă utilă a căruciorului de 2,8 m. Înălțimea ușii depinde și de construcția acesteia și de brațul de acționare. Pentru o ușă mai înaltă se poate adăuga extensia SR08B de 0,8 m, cu o curea mai lungă; la o cursă de 4 m, cursa utilă este de 3,5 m. Extensia, prin ea însăși, nu confirmă că automatizarea este potrivită pentru o ușă mai mare sau mai grea. Trimiteți-ne lățimea, înălțimea, tipul ușii și cursa necesară prin intermediul paginii de contact.

Numărul de cicluri și sarcina

Un ciclu înseamnă o deschidere și o închidere complete. Tabelul indică valorile maxime în funcție de înălțime; rezistența ușii le reduce și mai mult. Se aplică și limita totală de 50 de cicluri/zi și maximum 4 minute de funcționare continuă.

Înălțimea ușii	Cicluri/oră	Consecutiv
Până la 2 m	20	10
Peste 2 m până la 2,5 m	15	7
Peste 2,5 m până la 3 m	12	5
Peste 3 m până la 3,5 m	10	4

La o sarcină a motorului de până la 250 N, numărul de cicluri se reduce cu 25%, iar la 250–400 N, cu 42%. Acești coeficienți de funcționare nu înlocuiesc testul manual cu limita de 225 N. O rezistență mai mare impune verificarea mecanismului și a adecvării automatizării. Limita termică poate bloca temporar mișcarea; lăsați automatizarea să se răcească.

Montarea șinei și a automatizării

Montați cu ușa închisă și cu alimentarea de la rețea și bateria de rezervă deconectate. Ușa trebuie să se miște lin atunci când este acționată manual și să rămână echilibrată în diferite poziții după decuplarea de la cărucior. Înainte de montaj, rezolvați problema încuietorilor care ar împiedica mișcarea automată. Arcurile și contragreutățile trebuie reglate de un tehnician calificat.

Verificați spațiul de deasupra ușii, lungimea șinei și rezistența peretelui și a tavanului. Asigurați accesul la automatizare și la șnurul de deblocare.
În cazul unei șine din două piese, introduceți ambele părți în cuplaj până la capăt. În cazul șinei SR32B montate dintr-o singură bucată, acest pas de îmbinare nu este necesar. Verificați ca deplasarea căruciorului să fie continuă și fără obstacole.
Așezați capul motorului pe șină și fixați-l cu șuruburile furnizate. În funcție de desenul de montaj, capul poate fi rotit și la 90° față de axa șinei.
Reglați tensiunea curelei. O curea prea întinsă poate deteriora automatizarea; o curea prea slăbită provoacă zgomot și o deplasare nesigură. La utilizarea extensiei, folosiți cureaua mai lungă corespunzătoare.
Fixați consola frontală într-un suport suficient de rezistent și suspendați partea din spate de consolele de tavan. Aliniați șina și strângeți toate elementele de fixare.
Cu ușa închisă, decuplați căruciorul, montați consola ușii pe axa șinei și conectați brațul de tracțiune. Un panou subțire trebuie să fie prevăzut cu o ranforsare adecvată; montajul trebuie să preia forța automatizării fără deformări.

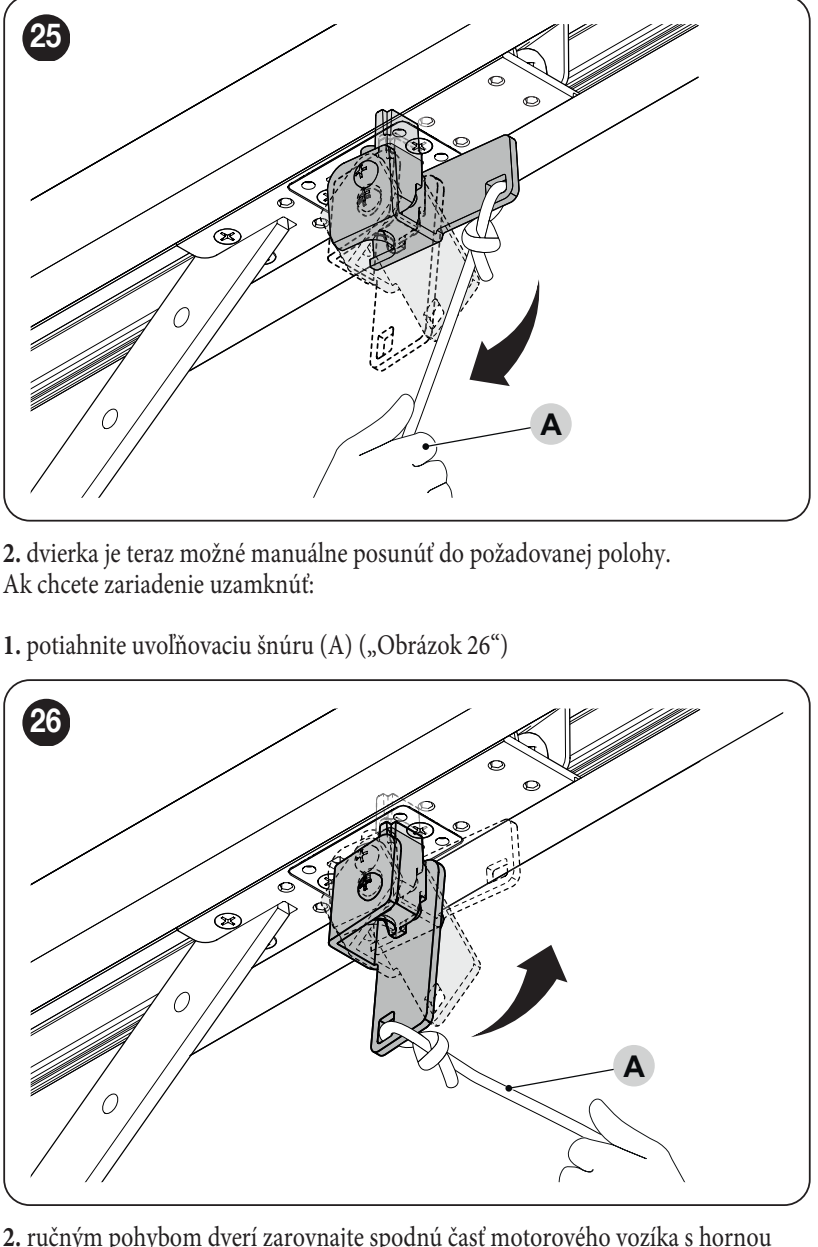

Montați șnurul de deblocare. Parcurgeți manual toată cursa, verificați jocurile și recuplați căruciorul înainte de programare.

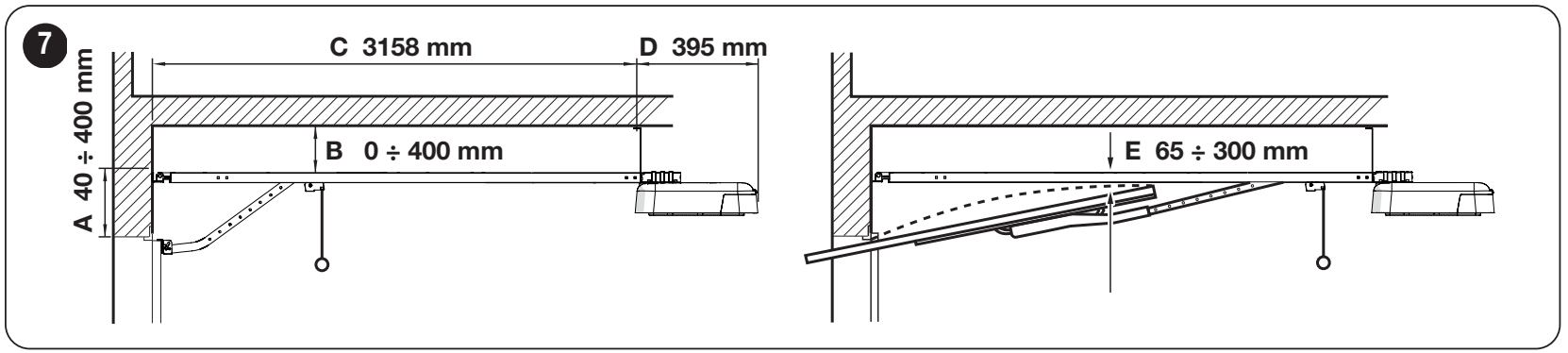

În orientarea indicată: A = 40–400 mm, B = 0–400 mm, C = 3 158 mm, D = 395 mm. Pentru o ușă basculantă, respectați E = 65–300 mm, adică distanța dintre șină și punctul cel mai înalt al marginii superioare a ușii în timpul mișcării. Dimensiunile se referă la configurația de montaj ilustrată.

Cablare și alimentare de la rețea

Folosiți o priză cu protecție 230 V AC, 50/60 Hz, cu conductor de protecție și posibilitatea de deconectare în condiții de siguranță. Nu tăiați și nu îndepărtați cablul de alimentare sau ștecherul furnizat. Priza adecvată și circuitul de alimentare al acesteia trebuie pregătite de un electrician. Treceți conductorii de joasă tensiune separat de cablurile de rețea și protejați-i împotriva tracțiunii și contactului cu piesele mobile.

Conexiune	Cablu / lungime maximă
Alimentare către priză	3 × 1,5 mm²; 30 m. Peste 30 m, minimum 3 × 2,5 mm² și împământare în apropierea automatizării, conform proiectului electricianului.
Lampă de semnalizare FLASH	2 × 0,5 mm²; 20 m.
Antenă	Cablu coaxial RG58 separat; 10 m, lungime recomandată sub 5 m.
Buton / comutator cu cheie	2 cabluri de 2 × 0,5 mm² sau unul de 4 × 0,5 mm²; 50 m. Contactul de comandă NO este fără potențial.
Fotocelule BlueBUS	2 × 0,7 mm²; 30 m; TX și RX în paralel, fără polaritate.
Fotocelule cu releu	4 × 0,5 mm²; 30 m; alimentare separată și contact de siguranță conform schemei de conectare.
Muchie de siguranță STOP	2 × 0,5 mm²; 20 m.

Alimentarea de la rețea nu se conectează la intrările pentru accesorii. Secțiunea cablului nu modifică puterea absorbită admisă sau tensiunea ieșirii respective.

Placă de comandă, borne și polaritate

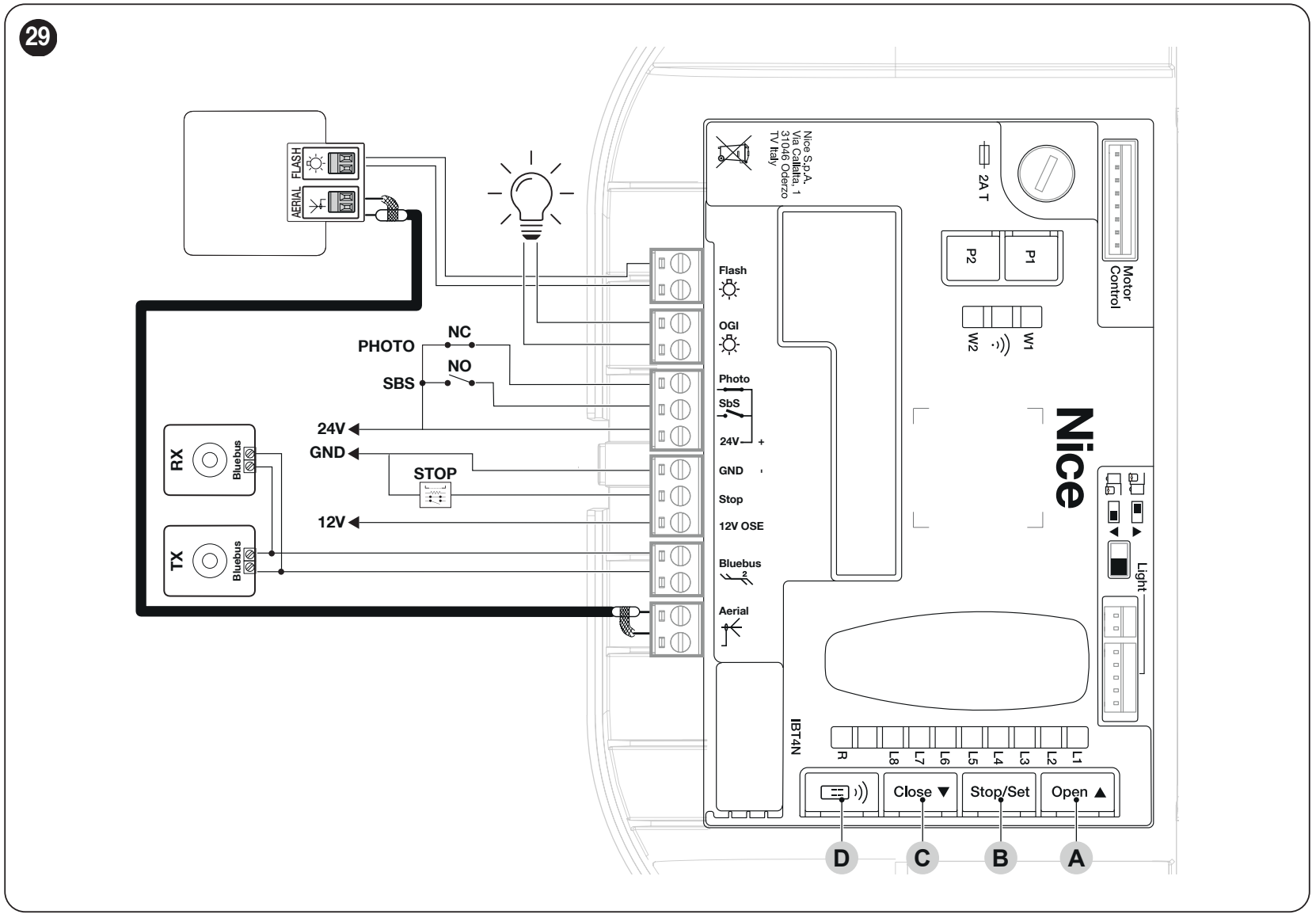

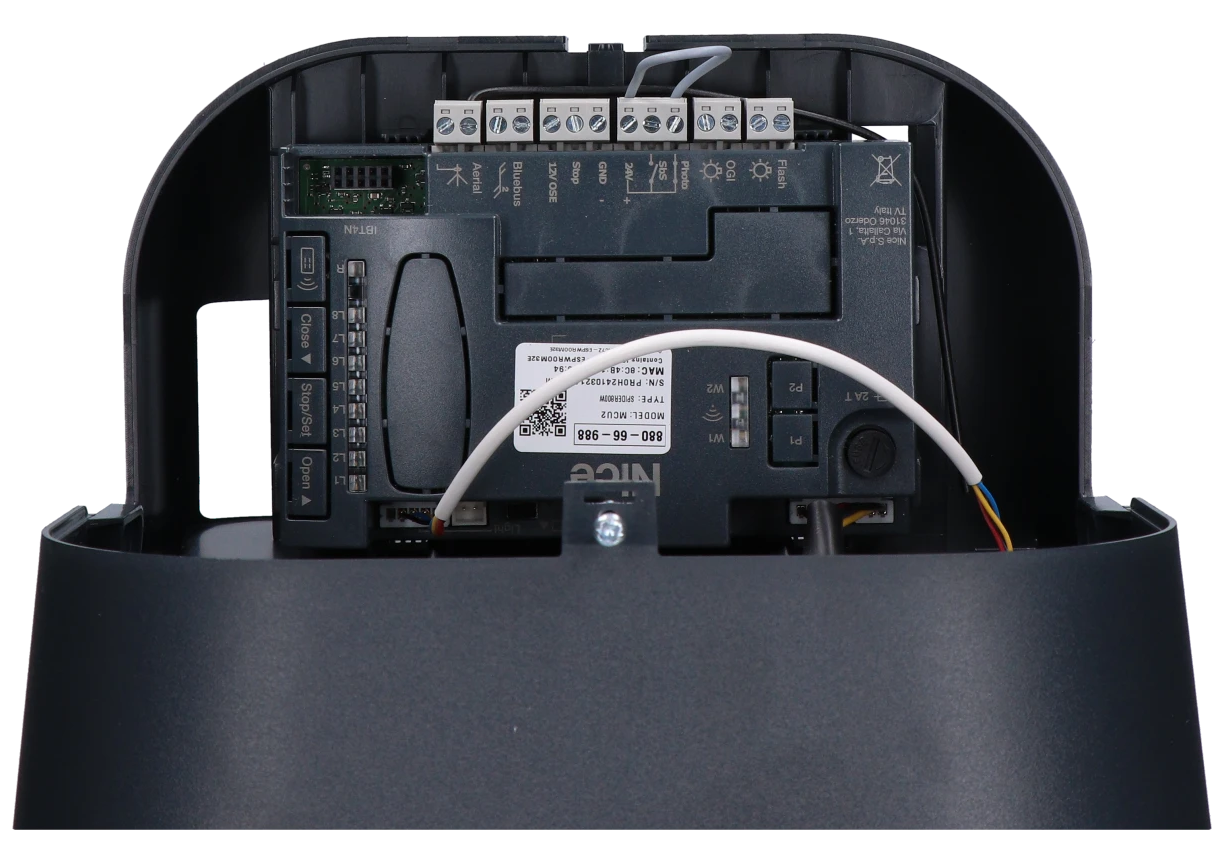

SPIDER800W are încorporată unitatea de comandă MCU2 cu BlueBUS și LED-uri de programare L1–L8. Această versiune are și Wi-Fi încorporat.

Bornă	Funcție și conectare

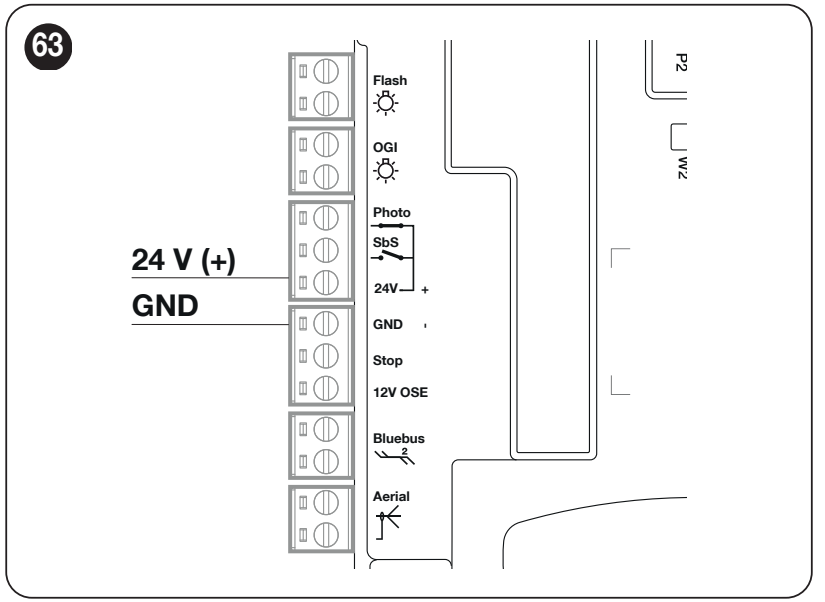

24 V / GND	24 V este plus (+), GND este minus (−). Alimentare auxiliară de 24 V DC, toleranță −30 % / +50 %, maximum 100 mA în total.
BlueBUS	Alimentare cu două fire și comunicație pentru dispozitive compatibile; EPMB se conectează în paralel. Fără polaritate +/−.
PHOTO	Contact normal închis fără potențial NC între PHOTO și 24 V (+). Fotocelulele cu releu se alimentează separat la 24 V (+) / GND (−).
SbS	Buton fără potențial NO între SbS și 24 V (+); o închidere scurtă transmite o comandă pas cu pas.
STOP / GND	Intrare de siguranță STOP raportată la GND. Tipul NO, NC sau 8,2 kΩ se învață la pornire. Contactul în sine nu are polaritate.

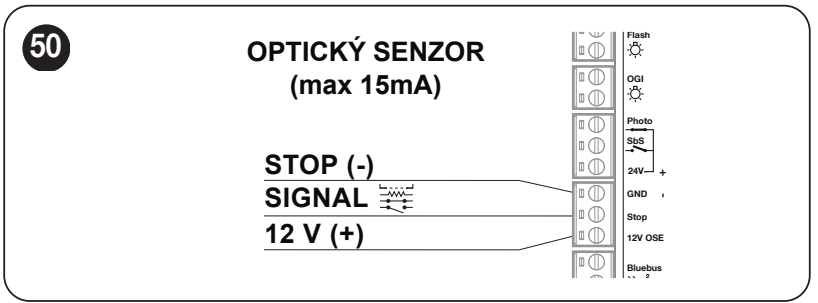

12 V OSE / STOP / GND	Muchie optică: 12 V OSE = plus (+), STOP = semnal, GND = minus (−). Alimentare de 12 V DC, maximum 15 mA. Conectați numai o muchie OSE compatibilă, conform instrucțiunilor acesteia.
FLASH / OGI	Ieșiri bipolare separate, standard 24 V DC, maximum 10 W per ieșire. FLASH pentru lampa de semnalizare, OGI pentru indicatorul de deschidere. Funcția depinde de setări.
AERIAL	Intrare coaxială pentru antenă: conductorul central și ecranajul se conectează conform schemei; nu este o alimentare pentru accesorii.

Buton, comutator cu cheie sau releu

La SbS conectați numai un contact NO fără potențial, de exemplu un buton sau releul unui modul de comandă. Contactul conectează SbS și 24 V (+). Nu aplicați tensiunea de ieșire a modulului la intrarea de comandă. Dacă modulul are nevoie de alimentare, utilizați separat 24 V (+) și GND (−) și respectați limita totală de 100 mA.

Muchie de siguranță și intrarea STOP

STOP oprește mișcarea și inversează scurt direcția de deplasare. La schimbarea dispozitivului de siguranță, trebuie să învățați din nou dispozitivele. Mai multe contacte NO se conectează în paralel, iar contactele NC în serie. Muchiile de 8,2 kΩ și combinațiile acestora se conectează conform schemei specifice; un întrerupător obișnuit nu oferă același nivel de monitorizare a defecțiunilor ca o muchie monitorizată.

Conectarea fotocelulelor

Pentru o conectare simplă cu două fire, alegeți NICE EPMB cu BlueBUS. Conectați ambele fire de la TX și RX în paralel la perechea de borne BlueBUS. Această magistrală nu are polaritate; marcajele 24 V (+) / GND (−) aparțin altor borne.

Cu alimentarea deconectată, setați aceeași adresă cu ajutorul jumperelor atât la TX, cât și la RX ale aceleiași perechi. Fiecare pereche suplimentară trebuie să aibă o adresă diferită.
Fixați și aliniați TX față în față cu RX, apoi conectați BlueBUS. Alegeți funcția și înălțimea de montare în funcție de zona protejată.
După conectare sau schimbarea adreselor, efectuați învățarea dispozitivelor și un test de siguranță.

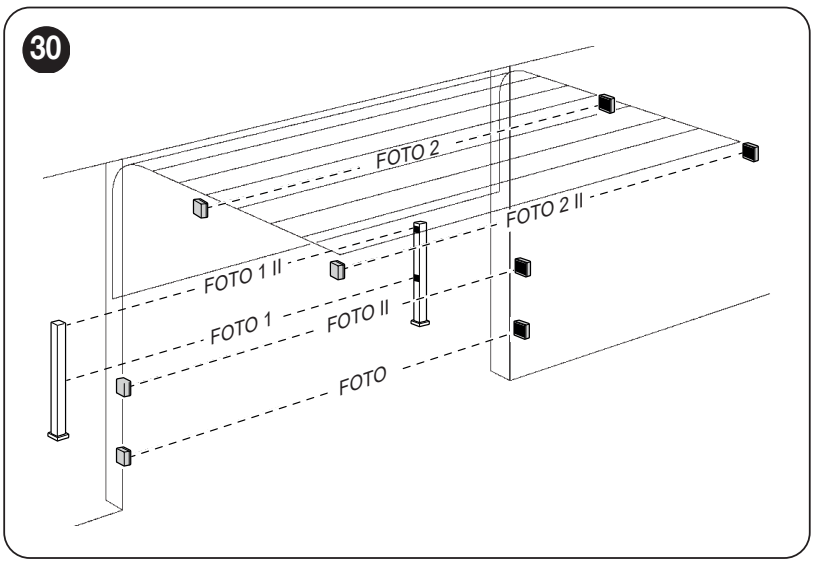

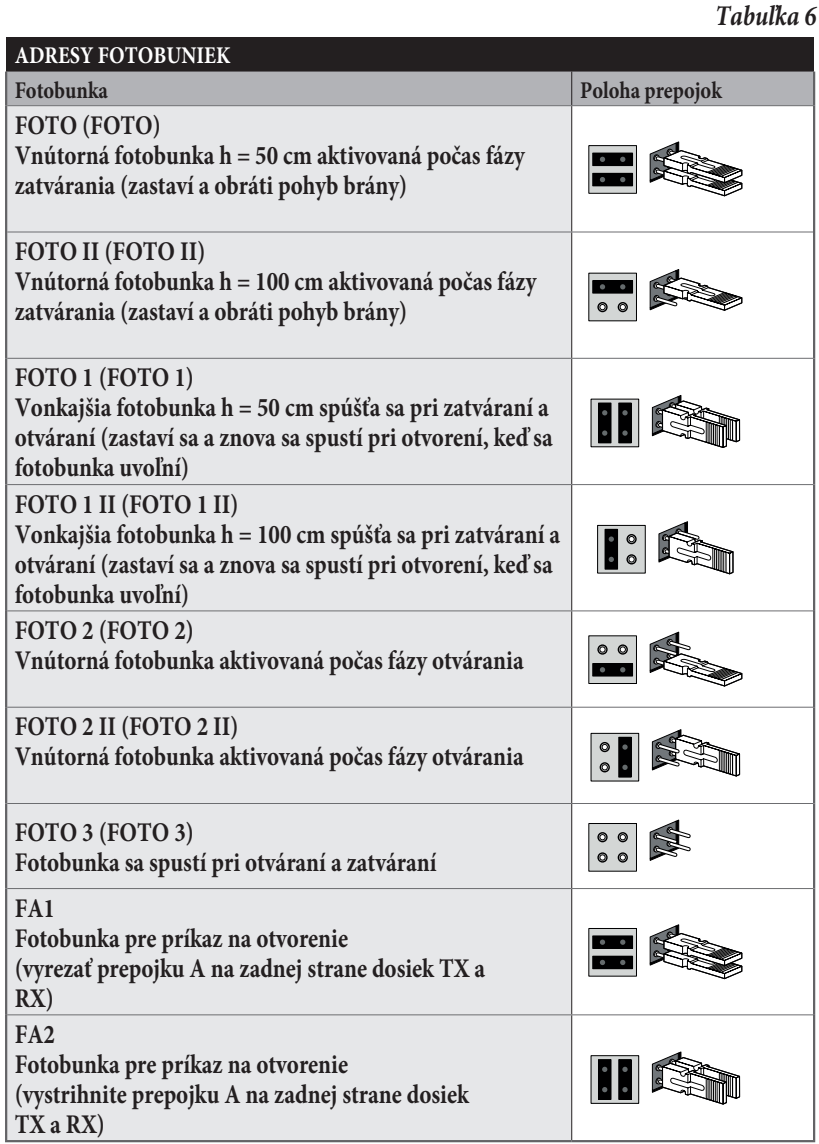

Adresă	Poziție și reacție
PHOTO / PHOTO II	Fotocelulă interioară la înălțimea de 50 / 100 cm; la închidere, oprește și inversează mișcarea.
PHOTO 1 / PHOTO 1 II	Fotocelulă exterioară la înălțimea de 50 / 100 cm; la deschidere și închidere, oprește mișcarea, iar după eliberare reia deschiderea.
PHOTO 2 / PHOTO 2 II	Protecție interioară activă în timpul deschiderii; amplasare conform desenului.
PHOTO 3	Protecție la deschidere și închidere; se alege în funcție de riscul și amplasarea reale.

Nu amplasați alături perechi cu adresele PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 II, pentru a evita interferențele reciproce. Fotocelulele utilizate ca și comandă de deschidere nu înlocuiesc o pereche de siguranță.

Fotocelule cu releu conectate la PHOTO

La EPM fără testare: la TX și RX 1 = plus, 2 = minus. Alimentați-le de la bornele 24 V (+) și GND (−). La RX utilizați 4 – COM și 5 – NC între 24 V (+) și PHOTO. Borna 3 este NO și nu se utilizează pentru intrarea de siguranță PHOTO. Consumul total al alimentării auxiliare nu trebuie să depășească 100 mA.

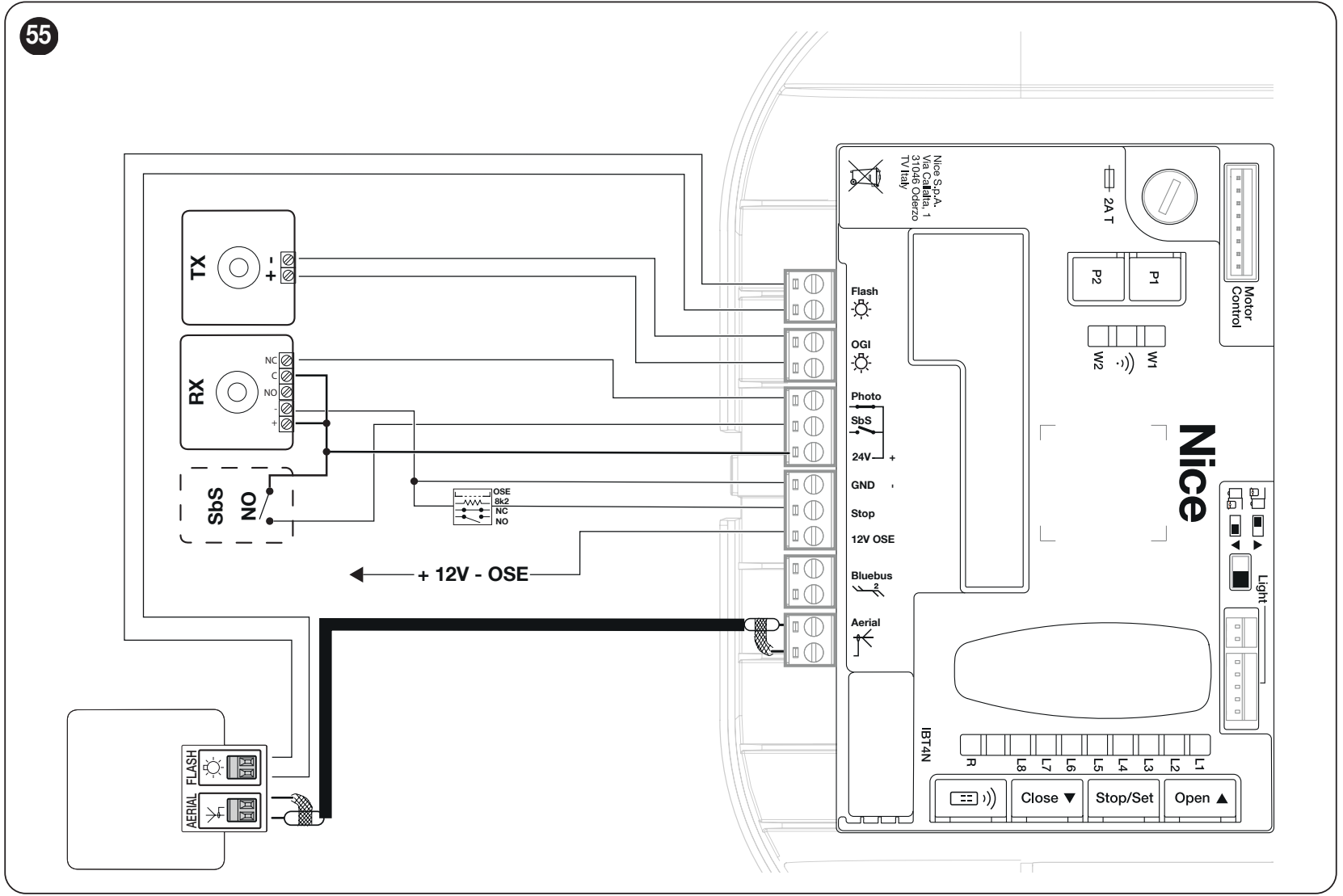

Fotocelule cu releu și testare PHOTOTEST

Pentru conexiunea testată, alimentați TX de la perechea OGI, RX rămâne la 24 V (+) / GND (−). Cu orientarea exactă a plăcii din schema de mai jos, borna superioară OGI este minus (−), iar cea inferioară este plus (+). La EPM, 1 (+), 2 (−); RX 4 – COM și 5 – NC se conectează între 24 V (+) și PHOTO. OGI furnizează 24 V DC, max. 10 W. Nu confundați aceste fire cu ieșirea FLASH.

Setați nivelul II/L5 la LED-ul de valoare L2 – PHOTOTEST și reînvățați dispozitivele. Înainte de mișcare, unitatea de comandă testează reacția fotocelulelor; dacă testul eșuează, manevra este blocată. Această procedură cu releu nu se utilizează cu BlueBUS EPMB.

Lampa de semnalizare FLASH, iluminarea și antena

NICE ELDC conectați-o prin blocul de borne marcat FLASH la perechea FLASH de pe MCU2; ieșirea standard este 24 V DC, max. 10 W. Funcția ieșirii trebuie setată corespunzător din programare. La aceste borne nu se conectează o lampă de semnalizare de 230 V.

La perechea FLASH de pe lampă, respectați marcajul dispozitivului conectat. Polaritatea nu este marcată în acest detaliu ELDC; nu preluați de aici orientarea blocului de borne auxiliar de 24 V / GND. Intrarea AERIAL de pe ELDC este o antenă separată: conectați cablul coaxial la conectorul antenei unității de comandă, conform imaginii. Nu confundați antena cu alimentarea lămpii de semnalizare.

Sistemul de acționare are și iluminare LED integrată pentru garaj. În plus, ieșirea OGI este destinată indicării externe a stării de deschidere; dacă îi schimbați funcția, verificați setarea OGI și sarcina.

Prima pornire și programarea

Mai întâi finalizați montajul mecanic și conexiunile, fixați căruciorul și eliberați complet zona de mișcare. Verificați STOP, fotocelulele și sensul corect de mișcare. Învățarea pozițiilor, învățarea forței și asocierea telecomenzii sunt operațiuni distincte.

Înainte de prima pornire, poziționați poarta fixată aproximativ la jumătatea cursei. La o unitate de comandă nouă, neconfigurată, 4 clipiri roșii BlueBUS reprezintă o avertizare normală privind lipsa configurării. Lampa de semnalizare și lumina interioară trebuie să fie stinse în repaus; selectorul de sens se află în stânga la montajul standard.

1. Învățarea BlueBUS și STOP

Porniți alimentarea. La prima pornire, L1 și L2 clipesc; efectuați recunoașterea și fără accesorii conectate.
Țineți apăsate simultan OPEN + STOP/SET aproximativ 3 s. Eliberați după ce L1 și L2 încep să clipească rapid.
Așteptați finalizarea. STOP trebuie să fie aprins, iar L1 și L2 stinse. La prima instalare, L3 și L4 încep să clipească: trebuie memorate pozițiile.

Dacă schimbați sensul cu selectorul rotativ de pe placă, reglați-l cu alimentarea deconectată, în funcție de configurația sistemului de acționare, apoi reînvățați dispozitivele. Schimbarea sensului intră în vigoare numai după această învățare; nu se face prin inversarea firelor accesoriilor de siguranță.

2. Memorarea pozițiilor de deschidere și închidere

Țineți apăsate STOP/SET + CLOSE aproximativ 3 s. L1 începe să clipească.
Cu butoanele OPEN / CLOSE, setați deschiderea completă dorită. Țineți apăsat STOP/SET 3 s; L1 rămâne aprins, iar poziția deschisă A1 este memorată. Eliberați.
Când L8 clipește, deplasați poarta cu OPEN / CLOSE până la închiderea completă, la nivelul podelei. Țineți apăsat STOP/SET 3 s; L8 rămâne aprins. Eliberați; LED-urile de programare se sting.
Trimiteți o comandă SbS sau OPEN. Sistemul de acționare va efectua ciclul complet de învățare automată a forțelor.

Pentru fiecare pas cu o comandă de mișcare, limita este de 60 s; dacă limita este depășită, reluați setarea pozițiilor de la început. Unitatea de comandă calculează pozițiile intermediare, încetinirea și deschiderea parțială; pentru modificări mai detaliate este disponibilă interfața de service.

Învățarea forței și prima probă de mișcare

Învățarea forței efectuează o manevră automată de deschidere și închidere cu forță mărită. În timpul acesteia, țineți persoanele și obiectele la distanță de poartă. Iluminarea interioară intermitentă indică faptul că învățarea este în curs. După modificarea pozițiilor, vitezei, sensului sau a echilibrării mecanice, forța trebuie învățată din nou.

Dacă procesul este întrerupt de STOP, de o fotocelulă sau de o pană de curent, eliminați cauza și reluați învățarea printr-o nouă comandă SbS / OPEN / CLOSE.

Verificare înainte de punerea în funcțiune

Cu alimentarea deconectată și căruciorul deblocat, deschideți și închideți manual poarta; forța pe întreaga cursă trebuie să fie de cel mult 225 N. Apoi blocați din nou căruciorul.
Repetați deschiderea și închiderea; poarta trebuie să ajungă în pozițiile memorate fără să se blocheze sau să deformeze consolele.
Verificați încetinirea la capetele cursei, detensionarea curelei după oprire, deblocarea manuală și blocarea din nou.
Întrerupeți fiecare fotocelulă la TX, la RX și în mijlocul fasciculului; verificați reacția corectă de siguranță. Testați toate dispozitivele STOP.
Tehnicianul trebuie să măsoare forțele de impact și să verifice siguranța întregii porți. O forță mai mare nu trebuie să mascheze o mecanică defectuoasă. După modificarea forței, efectuați din nou măsurarea.
Instruiți utilizatorul cu privire la operare, deblocare și întreținere. Treceți numai printr-o poartă complet deschisă și staționară.

Programarea MCU2

Pe placă, utilizați OPEN, STOP/SET, CLOSE și LED-urile L1–L8. Programați cu poarta staționară. O clipire scurtă a LED-ului funcției selectate indică OFF, iar una mai lungă indică ON. După modificarea forței sau a sensibilității, verificați din nou siguranța porții.

Nivelul I – funcții ON / OFF

Țineți apăsat STOP/SET până când L1 începe să clipească, apoi eliberați.
Cu OPEN / CLOSE, deplasați LED-ul intermitent la funcția dorită.
Apăsați scurt STOP/SET pentru a schimba ON / OFF. Dacă este cazul, setați următoarea funcție.
Pentru memorare și ieșire, așteptați 20 s fără apăsarea unui buton.

LED – funcție	Semnificație / setare din fabrică
L1 – Închidere automată	ON: după deschidere, poarta se închide după pauza setată la nivelul II/L1. OFF: așteaptă o comandă. Setare din fabrică: OFF.
L2 – Închidere după fotocelulă	ON: după eliberarea fotocelulei, folosește o pauză de 5 s. Cu închiderea automată activată, după eliberarea fasciculului poate opri deschiderea; fără aceasta, deschiderea se finalizează, iar poarta se închide după 5 s. STOP anulează această reacție ulterioară. Setare din fabrică: OFF.
L3 – Închidere întotdeauna	ON: după restabilirea alimentării, dacă poarta este detectată deschisă, lampa clipește în avans timp de 5 s, apoi poarta se închide. Setare din fabrică: OFF.
L4 – Stand-by	ON: după 1 minut de inactivitate, oprește o parte din componentele electronice; BlueBUS semnalizează lent. Luați în considerare alimentarea dispozitivelor conectate. Setare din fabrică: OFF.
L5 – Protecție împotriva deschiderii neautorizate	ON: dacă este detectată o deschidere forțată, inițiază închiderea. Semnalizarea în aplicație necesită o interfață compatibilă și configurare. Setare din fabrică: OFF.
L6 – Preavertizare luminoasă	ON: lampa de avertizare clipește timp de 3 s înainte de începerea mișcării. Setare din fabrică: OFF.
L7 – Dezactivarea radioului intern	ON: receptorul intern este dezactivat, de exemplu când se utilizează un OXI/OXIBD extern. OFF: radioul încorporat este activ. Setare din fabrică: OFF.
L8 – Poartă ușoară / grea	ON: presetare pentru poartă ușoară. OFF: presetare pentru poartă grea. Modifică grupul valorilor pentru forță, sensibilitate și viteză; apoi trebuie efectuată învățarea forței. Setare din fabrică: OFF.

Nivelul II – valori reglabile

Țineți apăsat STOP/SET până când L1 începe să clipească; eliberați.
Cu OPEN / CLOSE, selectați LED-ul de intrare al parametrului.
Țineți apăsat STOP/SET. După aproximativ 3 s se aprinde LED-ul valorii curente a acestuia. Țineți în continuare apăsat STOP/SET și selectați un alt LED de valoare cu OPEN / CLOSE.
Eliberați STOP/SET. Setați următorul parametru sau așteptați 20 s fără a apăsa butoane, pentru salvare și ieșire.

LED-ul de valoare setat din fabrică este indicat cu caractere aldine. Presetarea pentru poartă ușoară/grea sau configurarea prin interfața de service poate modifica unele valori; valoarea determinantă este cea indicată în prezent pe placă.

LED de intrare – denumire și descriere	LED de setare – valoare
L1 – Pauză Timpul până la închiderea automată; este activ când I/L1 este ON.	L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s
L2 – Comandă SbS Secvența intrării pas cu pas și a primei comenzi radio. Modurile L4, L5, L7 și L8 modifică și comenzile OPEN / CLOSE.	L1 – deschidere – stop – închidere – stop L2 – deschidere – stop – închidere – deschidere L3 – deschidere – închidere – deschidere – închidere L4 – intrare comună L5 – intrare comună 2; menținere apăsată peste 2 s = STOP L6 – SbS 2; menținere apăsată peste 2 s = deschidere parțială L7 – mișcare numai cât timp comanda este menținută L8 – deschidere semiautomată, închidere cât timp comanda este menținută
L3 – Viteză Procent din viteza maximă. După modificare, forța trebuie reînvățată.	L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – deschidere V4 (72 %), închidere V2 (44 %) L8 – deschidere V6 (100 %), închidere V4 (72 %)
L4 – FLASH (OUT1) Funcția ieșirii trebuie să corespundă sarcinii. Ieșire 24 V DC, max. 10 W.	L1 – indicator pentru poartă deschisă L2 – activ când poarta este închisă L3 – activ când poarta este deschisă L4 – lampă de avertizare L5 – zăvor electric L6 – încuietoare electrică L7 – încuietoare magnetică L8 – semnalizare pentru întreținere
L5 – OGI (OUT2) A doua ieșire 24 V DC, max. 10 W; pentru testarea fotocelulelor este necesară conectarea corectă a TX și o nouă procedură de învățare.	L1 – indicator OGI pentru poartă deschisă L2 – PHOTOTEST L3 – stare poartă L4 – iluminat garaj L5 – canal radio 1 L6 – canal radio 2 L7 – canal radio 3 L8 – canal radio 4
L6 – Forța motorului Valori de reglare în %: deschidere / închidere. Nu este vorba despre forța măsurată la impact.	L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 %
L7 – Sensibilitate la obstacole Niveluri de sensibilitate la deschidere / închidere; nu sunt valori în newtoni.	L1 – dezactivată L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80
L8 – Reducerea tensiunii mecanice O scurtă inversare a sensului de mișcare eliberează tensiunea după atingerea poziției închise. După modificare, trebuie efectuată învățarea forței.	L1 – fără reducerea tensiunii L2 – minim L3 – nivel intermediar 3 L4 – nivel intermediar 4 L5 – nivel intermediar 5 L6 – nivel intermediar 6 L7 – nivel intermediar 7 L8 – maxim

Dacă L1 și L8 clipesc simultan în timpul configurării, valoarea curentă este în afara intervalului disponibil pe placă, de exemplu după configurarea prin interfața de service. Verificați această setare sau selectați o valoare adecvată din meniu folosind butoanele OPEN / CLOSE.

Telecomenzi și asociere

Receptorul este încorporat. MYGO4 din set trebuie memorate. MCU2 funcționează cu O-Code și BD și, în modul 1, are memorie pentru 100 de telecomenzi; pentru o telecomandă suplimentară, verificați codificarea, nu doar frecvența de 433,92 MHz.

Modul 1 – toate butoanele

Țineți apăsat RADIO până când LED-ul verde R se aprinde, apoi eliberați.
În 10 s țineți apăsat orice buton de pe o telecomandă unidirecțională. Eliberați la prima dintre cele trei clipiri verzi ale LED-ului R.
La o telecomandă bidirecțională, apăsați și eliberați imediat butonul; memorarea este confirmată de trei clipiri verzi ale LED-ului R și de o scurtă vibrație a telecomenzii compatibile.

Buton în modul 1	Comandă
1	Comandă pas cu pas SbS
2	Deschidere parțială
3	Deschidere
4	Închidere

Modul 2 – un singur buton

Apăsați și eliberați RADIO de n ori, în funcție de numărul comenzii. LED-ul R va repeta numărul. În decurs de 10 s, memorați butonul selectat al telecomenzii la fel ca mai sus; repetați procedura pentru un alt buton.

Număr de apăsări RADIO	Comandă
1	SbS
2	Deschidere parțială 1
3	Deschidere
4	Închidere
5	STOP
6	SbS pentru intrare comună
7	SbS cu prioritate ridicată
8	Deschidere parțială 2
9	Deschidere parțială 3
10	Deschidere și blocarea automatizării
11	Închidere și blocarea automatizării
12	Blocarea automatizării
13	Deblocarea automatizării
14	Iluminare – temporizator
15	Iluminare – pornire/oprire

La MCU2, butonul cu prioritate ridicată poate acționa și automatizarea blocată. Pentru utilizarea obișnuită, folosiți SbS; selectați comenzile de blocare numai atunci când aveți nevoie de această funcție.

Adăugarea unei telecomenzi folosind una existentă

Efectuați procedura în raza de acțiune a sistemului de acționare și numai dacă funcția de memorare este activată. Se aplică telecomenzilor unidirecționale.

Pe telecomanda nouă, țineți apăsat butonul dorit 7 s și eliberați-l.
Pe telecomanda originală, apăsați și eliberați lent de trei ori butonul memorat.
Pe telecomanda nouă, apăsați și eliberați o dată același buton ca la primul pas.

Ștergerea memoriei radio

Șterge toate telecomenzile memorate. Țineți apăsat RADIO și după ce LED-ul R se aprinde, apoi se stinge. La următoarea clipire, eliberați exact la a cincea clipire. Reușita este confirmată de cinci clipiri rapide. Ștergerea memoriei radio este o operațiune separată, diferită de resetarea unității de comandă.

Pentru telecomenzile bidirecționale, conform instrucțiunilor acestora, trebuie ștearsă și asocierea memorată la nivelul emițătorului.

Ștergerea unei telecomenzi sau a unui buton

Țineți apăsat RADIO până când LED-ul verde R se aprinde și apoi se stinge; atunci eliberați RADIO.
Telecomandă unidirecțională: țineți apăsat butonul memorat al acesteia. Eliberați-l la prima dintre cele cinci clipiri rapide verzi ale LED-ului R.
Telecomandă bidirecțională: apăsați scurt și eliberați butonul memorat al acesteia. Ștergerea este confirmată de cinci clipiri rapide verzi ale LED-ului R.

În modul 1 se șterge întreaga telecomandă. În modul 2 se șterge numai butonul transmis; ștergeți separat celelalte butoane.

Dezactivarea memorării de la distanță

Deconectați alimentarea de la rețea și sursa de rezervă, apoi așteptați 10 s. Țineți apăsat RADIO și restabiliți alimentarea.
După semnalizarea telecomenzilor memorate, eliberați RADIO exact după a doua clipire portocalie scurtă a LED-ului R.
În decurs de 5 s, selectați starea prin apăsări scurte ale butonului RADIO: R stins = fără blocare; roșu = interzicerea adăugării unei telecomenzi noi folosind una deja memorată, în raza de acțiune a sistemului de acționare; verde = interzicerea adăugării prin cod de autorizare; portocaliu = ambele interdicții.
În decurs de 5 s, apăsați butonul memorat al unui emițător deja asociat, pentru a salva starea selectată.

Această setare blochează metodele selectate de adăugare de la distanță. Asocierea folosind butonul RADIO de pe placă este o procedură separată; dezactivarea radioului intern dezactivează întregul receptor încorporat.

Wi-Fi în SPIDER800W și aplicația MyNice

Wi-Fi este încorporat în MCU2; pentru conectarea de bază a acestui set, nu este necesar să achiziționați separat BiDi-WiFi. Modulul utilizează rețeaua 2,4 GHz (802.11 b/g/n). Aplicația pentru utilizatori MyNice este destinată controlului, MyNice Pro configurării și service-ului de către tehnicieni. Descărcați aplicația din magazinul de aplicații al telefonului.

După finalizarea lucrărilor și testarea în siguranță a porții, porniți sistemul de acționare și verificați LED-ul de alimentare W1.
În aplicație, deschideți opțiunea de adăugare a interfeței Wi-Fi sau a accesoriului și urmați instrucțiunile asistentului. În timpul configurării, telefonul și sistemul de acționare trebuie să beneficieze de condiții adecvate de conectare.
Selectați rețeaua Wi-Fi de acasă de 2,4 GHz și introduceți datele de conectare. Controlul de la distanță necesită o conexiune funcțională la internet și la serviciul Nice.
Verificați starea porții și funcționarea comenzii. O comandă trimisă de pe telefon poate pune poarta în mișcare; dispozitivele de siguranță trebuie să rămână funcționale.

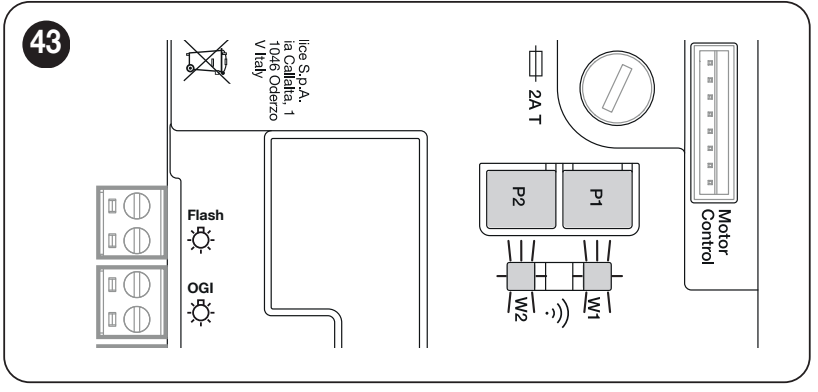

W2 / W1	Semnificație și procedură
Verde / verde	Funcționare normală; telefonul este conectat.
Verde / 8 clipiri rapide verzi	Identificare temporară a dispozitivului solicitată de aplicație.
Verde intermitent / verde	Modulul așteaptă configurarea rețelei; continuați în aplicație.
Portocaliu / verde	Funcționare normală; telefonul nu este conectat în acest moment.
Portocaliu intermitent / verde	Pe scurt: configurarea rețelei. Dacă starea persistă, verificați rețeaua și configurarea.
Stins / verde	Intervalul de 30 de minute a expirat pentru modulul neconfigurat. Deconectați alimentarea și reconectați-o, apoi repetați configurarea.
Stins / portocaliu intermitent	Actualizare de aproximativ 1 minut; așteptați. Dacă actualizarea eșuează, modulul repornește după aproximativ 5 minute.
Roșu intermitent / stins	La pornire a fost apăsat butonul de resetare al modulului.
Roșu / verde	Modulul nu s-a conectat la rețeaua de acasă sau la serviciul Nice; verificați rețeaua, parola și accesul la internet.

Resetarea numai a modulului Wi-Fi

Ținerea apăsată a P1 timp de 10 s restabilește setările din fabrică ale modulului Wi-Fi; apoi adăugați-l din nou în aplicație. P2 nu se utilizează în această versiune. Această operațiune este diferită de resetarea unității de comandă și ștergerea telecomenzilor.

Resetarea unității de comandă

Resetarea anulează setările personalizate ale unității de comandă. Țineți apăsate OPEN + CLOSE timp de aproximativ 3 s, până când se aprind L1–L8; eliberați butoanele. Reușita este confirmată de clipirea rapidă a acestora timp de 3 s. După resetare, efectuați din nou învățarea dispozitivelor, pozițiilor și testați poarta. Această procedură nu șterge codurile radio din receptorul intern sau extern.

Diagnosticare și depanare

FLASH semnalează erorile printr-un număr de clipiri scurte. Secvența se repetă după o pauză de 1 s; numărați o singură secvență.

Semnalizare	Cauză și pasul următor
1 clipire	Închidere / poziție La închidere, nu a fost detectată podeaua. Setați din nou poziția închisă.
2 clipiri	Fotocelule Îndepărtați obstacolul, verificați alinierea și conexiunile fotocelulelor. Declanșarea la întâlnirea cu un obstacol este normală.
3 clipiri	Limitarea forței Verificați mișcarea manuală, arcurile, obstacolele și frecarea. Nu setați automat o forță mai mare; verificați mecanica și siguranța.
4 clipiri	STOP Verificați dispozitivul de siguranță STOP și eventualele blocări ale unității de comandă.
5 clipiri	Memoria parametrilor Așteptați cel puțin 30 s, apoi încercați să dați o comandă. Dacă eroarea persistă, solicitați service.
6 clipiri	Limită de manevre Așteptați câteva minute pentru răcire. Verificați sarcina în exploatare și rezistența porții.
7 clipiri	Circuit electric intern Deconectați toate sursele de alimentare timp de câteva secunde. Dacă eroarea persistă, solicitați service-ului să verifice placa și cablajul motorului.
8 clipiri	Comandă continuă Eliminați comanda activă în permanență, de exemplu un buton apăsat sau un releu activ; verificați SbS.
9 clipiri	Automatizare oprită A fost emisă o comandă de oprire a automatizării; reluați funcționarea cu comanda corespunzătoare.

LED / indicație	Semnificație și verificare
BlueBUS – 2 clipiri verzi/s	Funcționare normală. Două clipiri verzi rapide indică o modificare a intrării.
BlueBUS – secvențe roșii rapide și prelungite	Scurtcircuit pe magistrală: verificați cablurile cu alimentarea deconectată. După remediere, semnalizarea normală revine după aproximativ 10 s.
STOP stins	STOP activ; verificați conexiunile de siguranță.
PHOTO stins	Intrarea releului PHOTO este activată.
SbS aprins	Comandă prezentă; dacă butonul nu este apăsat, verificați cablurile și releul.
L1 + L2 clipesc	Este necesară învățarea dispozitivelor.
L3 + L4 clipesc	Este necesară învățarea pozițiilor.
Lumină roșie în timpul mișcării	A fost depășit intervalul de întreținere setat; efectuați o verificare.
L1 până la L8 se aprind succesiv	Actualizare firmware: așteptați, nu deconectați alimentarea.

În cazul defectării unui dispozitiv de siguranță, nu folosiți automatizarea în mod normal. Deblocați poarta în siguranță deblocați și comandați repararea. Înlocuiți siguranța numai cu una de același tip și aceeași valoare; nu o reparați prin șuntare.

Baterie de rezervă PS124

PS124 se introduce în compartimentul dedicat al sistemului de acționare și se conectează la conectorul indicat, conform PDF-ului de montaj. Conectați-o numai după finalizarea montajului mecanic, a cablării și a programării. Bateria rămâne o sursă de tensiune chiar și după deconectarea de la rețea: înainte de intervenție, deconectați rețeaua și PS124. Numărul de manevre efectuate în timpul unei pene de curent depinde de starea bateriei, de temperatură și de rezistența porții.

Deblocarea și acționarea manuală

Deblocați numai poarta oprită. În cazul unui arc defect sau al unui dezechilibru, poarta eliberată poate coborî necontrolat; asigurați-o și solicitați intervenția unui tehnician. Dacă garajul este accesibil numai prin această poartă, trebuie prevăzută din timp o soluție de deblocare din exterior, adecvată porții respective.

Trageți de șnurul de deblocare A. Căruciorul se decuplează, iar poarta poate fi deplasată manual în siguranță.
Pentru a rebloca, trageți din nou de șnurul A, conform celei de-a doua imagini.
Deplasați manual poarta până când partea inferioară și partea superioară a căruciorului se aliniază și se cuplează. Verificați blocarea înainte de a acționa comanda electrică.

Întreținere și utilizare în siguranță

Programați verificarea cel târziu la fiecare 6 luni sau după 3 000 de manevre, în funcție de ce survine mai întâi. Înainte de întreținere, deconectați toate sursele de alimentare. Verificați șina, cureaua, căruciorul, consolele, coroziunea, arcurile și echilibrarea porții; înlocuiți piesele uzate. După verificare, repetați testarea elementelor de siguranță și a forțelor.

Nu lăsați telecomenzile la îndemâna copiilor. Nu intrați în zona porții în timpul deplasării acesteia. În cazul unor zgomote neobișnuite, al mișcărilor sacadate sau al dezechilibrării, opriți funcționarea și apelați la service. Predați echipamentele electronice și acumulatorii la un punct de colectare adecvat, nu la deșeurile menajere amestecate.

Date tehnice SPIDER800W

Parametru	Valoare
Utilizare	Sistem electromecanic de acționare pentru uși de garaj rezidențiale.
Unitate de comandă	MCU2 integrată, BlueBUS și LED-uri L1–L8.
Alimentare de la rețea	230 V AC ±10 %, 50/60 Hz; conductor de protecție.
Forță maximă / nominală	800 / 400 N.
Putere absorbită nominală / maximă	180 / 280 W.
Viteză maximă	0,20 m/s; viteza efectivă depinde de setări și de sarcină.
Cicluri/zi	50; respectați și celelalte limite de funcționare.
Funcționare continuă	Maximum 4 minute.
Grad de protecție / temperatură	IP40; −20 până la +55 °C.

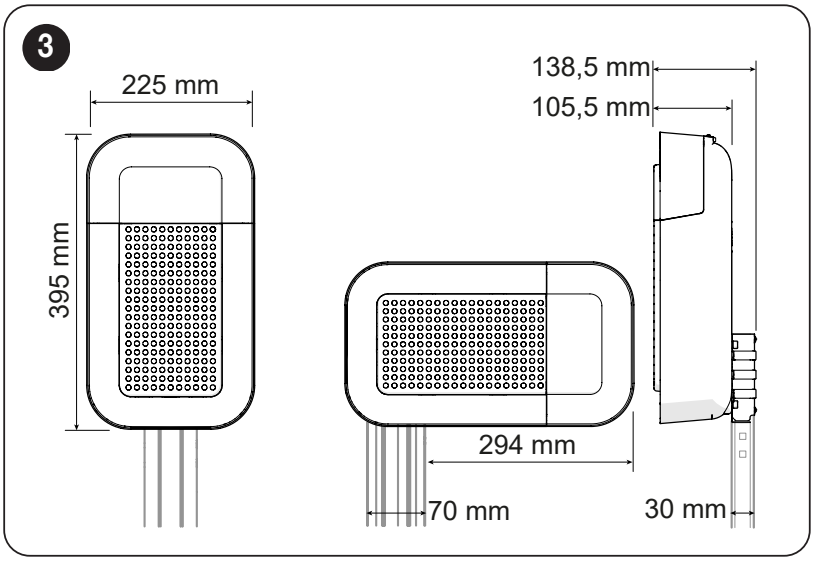

Dimensiunile capului motor	225 × 395 × 105 mm; detaliile de montaj sunt indicate în desen.
Greutatea motorului	4,9 kg; nu reprezintă greutatea întregului kit.
Accesorii auxiliare	24 V DC, toleranță −30 % / +50 %, total max. 100 mA; polaritatea și bornele.
Rezervă	PS124 – opțională.
Iluminare	LED-uri integrate.

Manual pentru sistemul de acționare NICE SPIDER800W

PDF

Cum pot comanda acest articol?

Alegeți varianta care vă este mai comodă:

comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
comandă prin e-mail: comandați la [email protected]

Întrebați-ne orice despre produsul Kit de acționare pentru ușă de garaj de până la 11,4/12,6m2 NICE SPIDER800W cu Wi-Fi integrat

Produs:	Kit de acționare pentru ușă de garaj de până la 11,4/12,6m2 NICE SPIDER800W cu Wi-Fi integrat
Nume:
E-mail:
Telefon:
Mesaj:
	Această pagină este protejată de Google reCAPTCHA.

Tipărește pagina

CONTACT RAPID

E-mail:

[email protected]
