Acționare rapidă și silențioasă NICE Spykit 650 HS BD

Disponibilitatea produsului:	În stoc	Expediem în mod standard produsele în termen de 24 de ore.

NICE-SPY650-HS-KIT
în stoc

1.572,71 RON fără TVA
1.902,97 RON cu TVA

Greutate
7,00 kg

Descrierea produsului Acționare rapidă și silențioasă NICE Spykit 650 HS BD

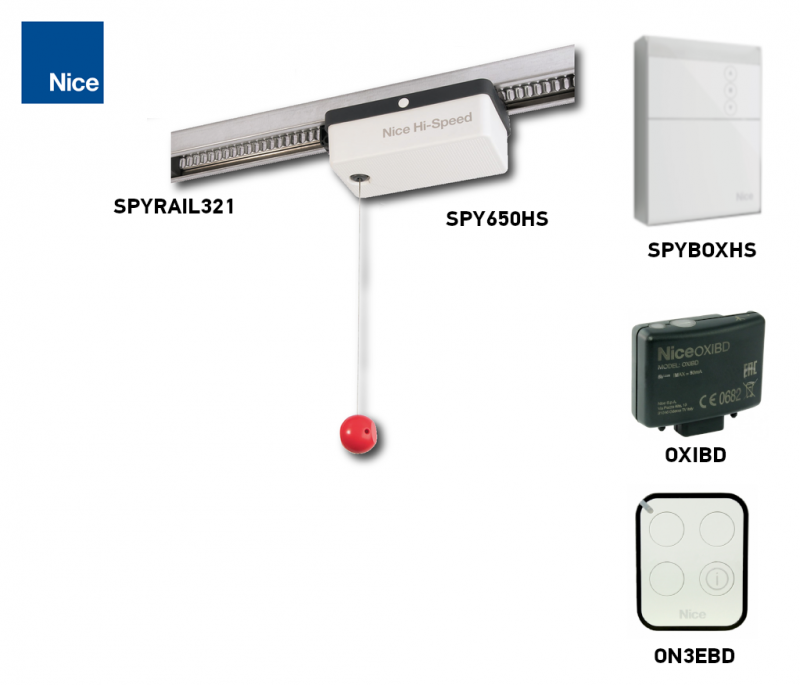

NICE SPYKIT 650 HS BD este un kit rapid cu motor SPY650HS, 24 V DC, cu o unitate separată SPYBOX BHS, receptor OXIBD și o telecomandă ON3EBD. Întregul ansamblu se alimentează de la rețeaua electrică 230 V AC. Motorul este ireversibil; pentru deplasarea manuală, se deblochează cu ajutorul unui șnur.

Kitul conține 1× șină dintr-o singură bucată SPYRAIL321, cu lungimea de 3,2 m și accesorii de montaj. Șina ghidează și alimentează motorul mobil.

Navigare rapidă
Accesorii	Echipare și comparație
Alegere și limite	Montaj
Borne și polaritate	Fotocelule
Prima pornire	Setări
Telecomenzi	Resetare
Diagnosticare	Deblocare
Întreținere	Parametri
Manual PDF

Unitatea de comandă și accesorii compatibile

Fotocelulele, lampa de semnalizare și muchia de siguranță nu sunt incluse automat în pachet. Detectarea obstacolelor nu înlocuiește evaluarea siguranței întregii porți și nici măsurarea forțelor la predarea acesteia.

Ce	De ce	Tip / conexiune
Comandă	Unitate separată, montată pe perete; comandă motorul și elementele de siguranță.	SPYBOX BHS este inclusă în kit. Borne și polaritate.
Telecomandă	Comandă bidirecțională și informații despre recepționarea comenzii / starea porții.	OXIBD + 1 × ON3EBD sunt incluse în kit; asocierea cu OXIBD.
Șină	Ghidajul și traseul de alimentare ale motorului mobil.	1× SPYRAIL321 — șină dintr-o singură bucată, lungă de 3,2 m cu accesorii de montaj. Montaj și izolație.
Fotocelule	Verificarea obstacolelor în zona protejată.	EPSB, EPMB, EPLB – BlueBUS; conectare.
Alte fotocelule	Soluție orientabilă sau specială, în funcție de construcția porții.	F210B, FT210B, EPMOW; alegeți în funcție de metoda proprie de conectare și de disponibilitatea actuală.
Semnalizare	Avertizare în timpul deplasării și iluminare opțională.	ELDC sau WLT; tensiunea de ieșire și funcția.
Poartă basculantă	Adaptarea traseului brațului de tracțiune.	SPA5 pentru porțile basculante compatibile; în cazul unei construcții cu arcuri, verificați dacă montajul se poate face fără SPA5.
Setări de service	Setări detaliate și diagnosticare prin BusT4.	Oview + IBT4N.
Alimentare de rezervă	Deplasare în cazul unei pene de curent.	PS324 în funcție de versiunea unității; disponibilitatea unei surse de rezervă adecvate verificați la noi. Folosiți o sursă de rezervă destinată acestei unități.

Echiparea kitului SPYKIT650HSBD

Comparați tipul de acționare, viteza, comanda și limitele porții respective. O forță sau o viteză mai mare nu garantează, prin ele însele, compatibilitatea. Accesoriile de siguranță și bateria de rezervă se aleg separat.

Setul rapid SPY
NICE SPYKIT 650 HS BD 650 N; viteză de până la 0,24 m/s. SPYBOX BHS, OXIBD și ON3EBD; 1× SPYRAIL321, șină dintr-o singură bucată de 3,2 m.

Pentru ce tip de ușă de garaj este potrivit SPY650HS

Setul este destinat pentru uși secționale de până la 10,5 m² sau uși basculante de până la 11,5 m². Dimensiunile orientative de mai jos sunt lățime × înălțime; depind de tipul și lungimea șinei. Verificați și echilibrarea, rezistența la deplasare și spațiul de montaj. Suprafața, singură, nu este suficientă.

Tipul ușii	Șină de 3,2 m	Șină de 4 m
Secțională	4,2 × 2,5 m	3,2 × 3,3 m
Basculantă neretractabilă, cu SPA5	4,0 × 2,3 m	3,0 × 3,1 m
Basculantă retractabilă, cu SPA5 / cu arcuri, fără SPA5	4,0 × 2,8 m	3,3 × 3,5 m

Motorul are o forță maximă de 650 N și o forță nominală de 200 N. Newtonii nu reprezintă greutatea ușii în kilograme. În cazul utilizării rezidențiale, ușa trebuie să se deplaseze ușor manual, cu o rezistență de cel mult 150 N; nu compensați arcurile defecte sau blocarea prin creșterea forței motorului.

Ce înseamnă deschiderea în aproximativ 8,5 s

Valoarea de aproximativ 8,5 s se bazează pe o ușă tipică cu înălțimea de 2 m și nu include accelerarea și decelerarea. Nu este un timp garantat pentru întreaga deplasare a oricărei uși. Viteza maximă este de 0,24 m/s; timpul efectiv depinde de reglaje, cursă și sarcină.

Sarcina de funcționare

Limită	Valoare
Cicluri pe oră	Cel mult 30
Cicluri pe zi	Cel mult 300
Cicluri consecutive, fără pauză	Cel mult 12

Un ciclu înseamnă o deschidere și o închidere complete. Acestea sunt limite maxime pentru o ușă adecvată, nu o garanție că sistemul de acționare va efectua același număr de cicluri indiferent de rezistență și temperatură. Prelungirea șinei nu mărește suprafața admisă. Dacă doriți să verificați dacă alegerea este potrivită, trimiteți-ne tipul, dimensiunile și regimul de utilizare estimat al ușii.

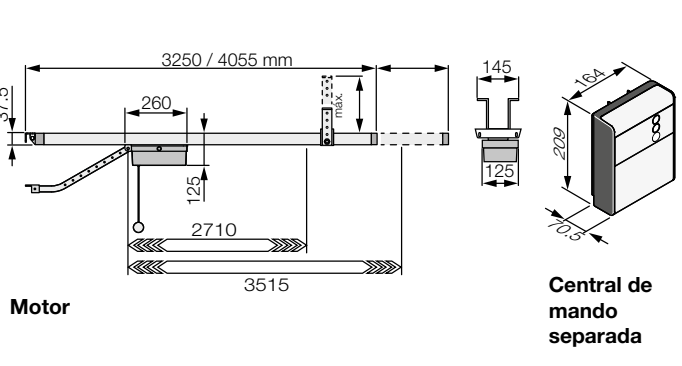

Montarea șinei SPYRAIL, a motorului și a unității SPYBOX BHS

Înainte de montaj, deconectați alimentarea de la rețea și bateria de rezervă. Verificați arcurile, echilibrarea și deplasarea manuală a ușii. SPY650HS se deplasează direct pe șina dințată, ca un cărucior; nu folosește curea sau lanț. Motorul este alimentat cu 24 V DC prin șină și profilul interior izolat.

Șina trebuie izolată electric de ușă și de structurile conductoare din apropiere. Folosiți elementele izolatoare furnizate. Contactul șinei cu ușa metalică sau izolarea deteriorată poate provoca un scurtcircuit; soluția de montaj folosită la SR32B nu este potrivită.

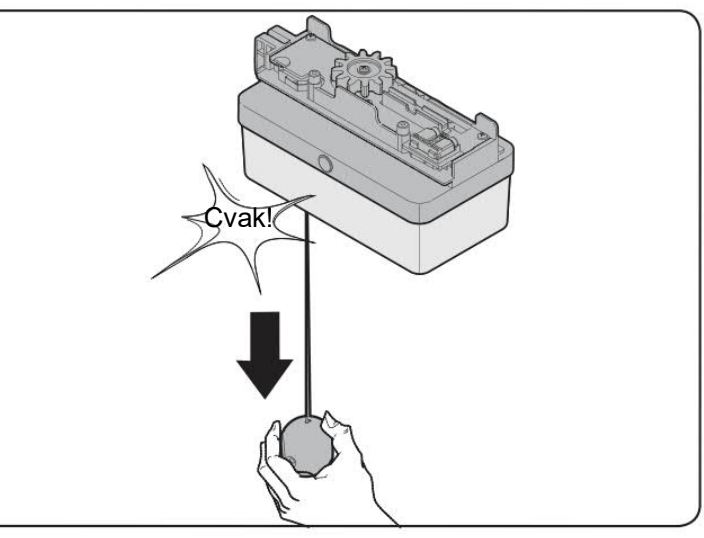

Deblocați motorul cu ajutorul șnurului și verificați dacă pinionul se mișcă liber. În cazul unei șine din două piese, îmbinați ambele profile, fixați conectorul și introduceți banda în profilul izolator fără a o deforma.
Introduceți motorul în orientarea corectă. Când scoateți cele două benzi de transport, ambele contacte trebuie să se fixeze conform imaginii de montaj. Nu împingeți motorul peste contacte poziționate incorect.
Montați ambele opritoare reglabile de capăt de cursă și piesa de capăt pentru alimentare. Amplasarea acesteia trebuie să corespundă conexiunii MOT și sensului de deplasare.
Fixați șina pe axa ușii, aliniați-o cu tavanul și folosiți o ancorare solidă împreună cu izolația furnizată. Scurtați consolele de tavan la nivelul șinei, astfel încât să nu blocheze căruciorul.
Prindeți brațul de o parte a ușii ranforsată corespunzător. Reglați opritoarele pentru închidere și deschidere și fixați bine șuruburile acestora.
Fixați unitatea SPYBOX BHS pe perete, într-un loc potrivit pentru operare și service în condiții de siguranță. Șnurul de deblocare trebuie să fie accesibil la o înălțime sub 1,8 m. Elementele de comandă trebuie amplasate în afara părților mobile, de regulă la cel puțin 1,5 m deasupra podelei.

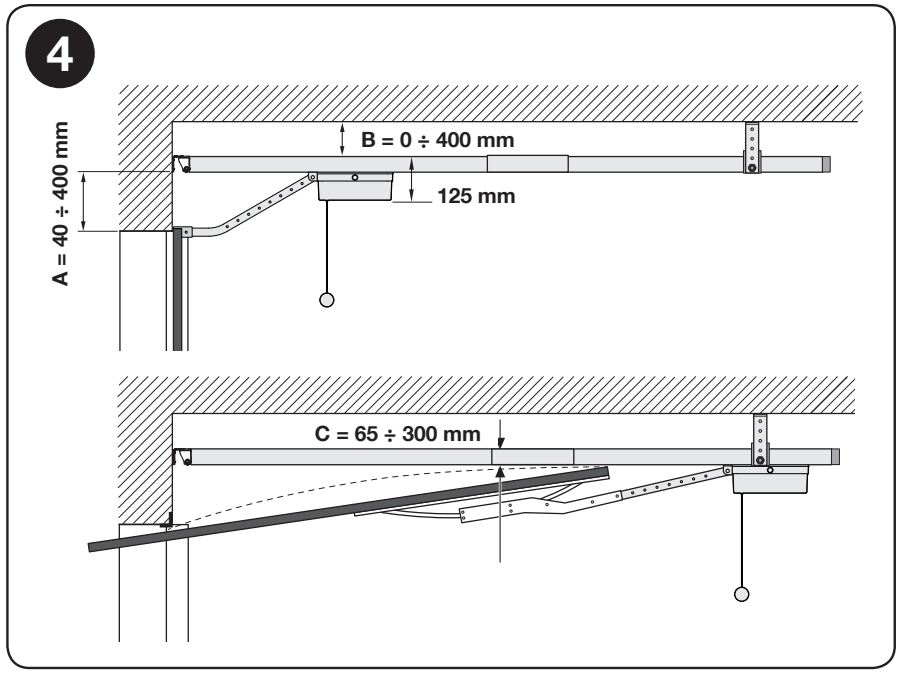

În orientarea indicată, respectați valorile A = 40–400 mm, B = 0–400 mm, C = 65–300 mm. C reprezintă distanța dintre șină și cel mai înalt punct al ușii în timpul deplasării.

Cablare

Conexiune	Secțiune / lungime maximă
MOT – alimentarea șinei	2 × 1 mm²; 5 m; cablul furnizat.
BlueBUS	2 × 0,75 mm²; 20 m; dispozitive conectate în paralel.
INP1 / INP2 / STOP	2 × 0,5 mm²; 20 m.
FLASH	2 × 0,5 mm²; 20 m.
Antenă	RG58; 10 m; cablu coaxial separat.
Rețea	3 × 1 mm²; 230 V AC 50/60 Hz; conductor de protecție și dispozitiv de deconectare adecvat.

Conectarea la rețea trebuie efectuată de un electrician. Separați cablurile de joasă tensiune de cele de rețea și protejați-le împotriva tracțiunii, mișcării ușii și strivirii. Alimentarea de 230 V nu trebuie conectată la intrările pentru accesorii.

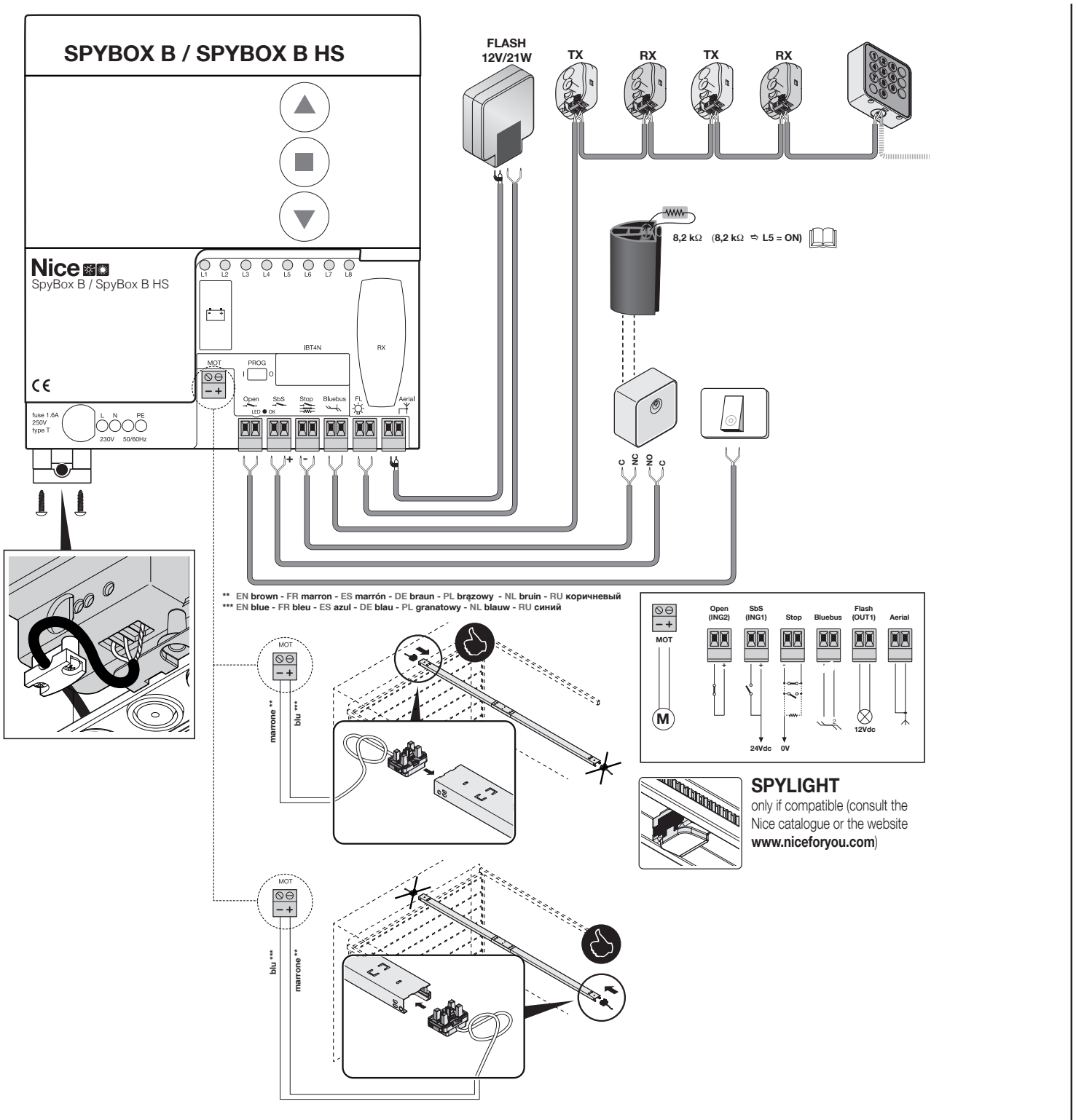

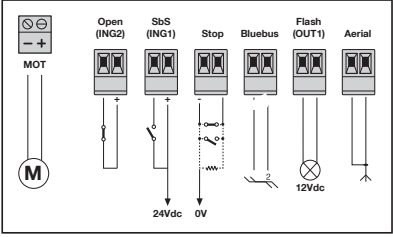

SPYBOX BHS: borne și polaritate

Aceste borne aparțin unității SPYBOX BHS cu BlueBUS. Modelul de bază SPYBOX, cu intrare PHOTO prin releu, folosește o schemă de conectare diferită. Înainte de a începe lucrul, verificați marcajul unității instalate efectiv.

Borne	Funcție / conexiune
MOT − / +	24 V DC pentru piesa de alimentare a șinei. Respectați marcajele − / + și orientarea piesei de alimentare conform imaginii. Schimbați sensul numai cu alimentarea deconectată.
BlueBUS	Comunicație cu două fire și alimentare pentru dispozitive compatibile; fără polaritate +/−.
Open / INP2	Contact fără tensiune, în mod standard NO, între Open și borna sa comună +. Funcția se modifică prin parametrul INP2.
SbS / INP1	Contact fără tensiune, NO, între SbS și borna sa comună +; comandă pas cu pas.
STOP	Intrare de siguranță față de GND; NO, NC sau 8,2 kΩ, tipul este detectat la recunoașterea dispozitivelor. Contactul în sine nu are polaritate.
FLASH / OUT1	Modul implicit al lămpii de semnalizare 12 V DC / 21 W; programabil la 24 V DC / 25 W. Alegeți modul în funcție de sarcina reală.
AERIAL	Intrare separată pentru antenă coaxială; conductorul central și ecranul se conectează conform detaliului, nu este o alimentare.
L / N / PE	Alimentare de la rețea 230 V AC și conductor de protecție; separate de motor și accesorii.

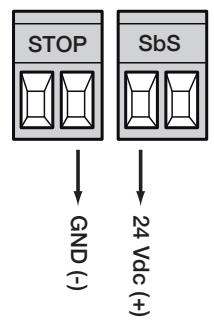

Alimentarea comenzii externe: plus și minus

Cu aceeași orientare ca în imagine, borna din dreapta a perechii STOP = GND, minus (−) iar borna din stânga a perechii SbS = alimentare, plus (+). Marcajul „24 Vdc” de lângă bornă nu înlocuiește verificarea intervalului admis pentru dispozitivul conectat: sursa auxiliară furnizează 30 V DC, cu toleranță de −20 % / +5 %, adică aproximativ 24–31,5 V DC, iar valoarea maximă este de 100 mA în total. Utilizați numai un dispozitiv compatibil cu întregul acest interval.

Butonul sau releul modulului de comandă

Comanda este generată de un contact fără tensiune NO între INP1 (SbS) și borna comună + a acestei perechi. Dacă modulul are nevoie de alimentare, conectați-l separat la bornele verificate de plus și minus. Nu aplicați tensiunea de ieșire a modulului la intrarea de comandă.

Muchie de siguranță STOP

Modificarea stării memorate STOP oprește imediat mișcarea și efectuează o scurtă inversare a sensului. Contactele NO pot fi conectate în paralel, iar cele NC în serie. Pentru o muchie rezistivă monitorizată de 8,2 kΩ activați testul STOP 8K2 iar apoi memorați dispozitivele. Conectați combinațiile de tipuri diferite conform schemei lor; un întrerupător obișnuit nu este echivalent cu o muchie monitorizată.

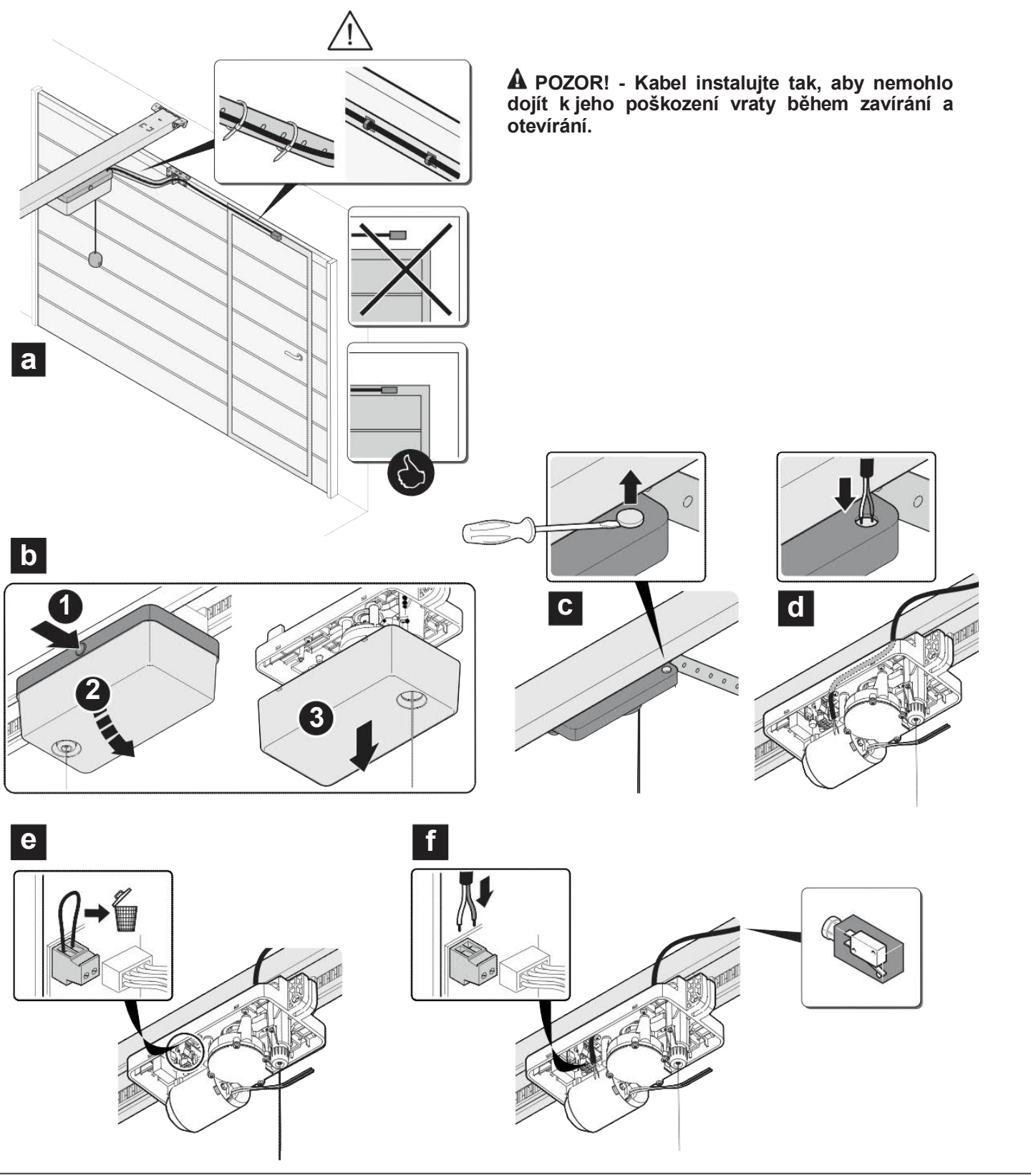

Poartă cu ușă pietonală încorporată

Pe placa motorului mobil există o pereche separată de borne 1–2 pentru microîntrerupătorul de siguranță NC. Când ușa pietonală este deschisă, motorul trebuie să fie blocat. Cu alimentarea deconectată, scoateți puntea și conectați un contact dimensionat pentru cel puțin 10 A; lungimea maximă a cablului este de 3 m, secțiunea minimă este de 1 mm². Asigurați cablul pentru a nu fi prins. Contactul nu are polaritate și nu este o ieșire de alimentare.

Fotocelule BlueBUS

EPSB, EPMB sau EPLB conectați TX și RX în paralel la perechea BlueBUS. Este vorba despre o conexiune fără polaritate. Fotocelulele NC cu releu nu trebuie conectate la această magistrală ca înlocuitor al unui dispozitiv cu două fire.

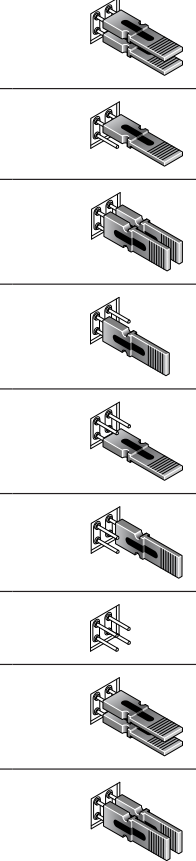

Cu alimentarea oprită, setați aceleași punți la TX și RX ale unei perechi. Fiecare pereche suplimentară trebuie să aibă o adresă diferită.
Aliniați emițătorul cu receptorul și finalizați cablarea. Alegeți funcția în funcție de zona protejată.
După adăugarea, îndepărtarea sau schimbarea unei adrese, repetați recunoașterea dispozitivelor și testarea fiecărei perechi.

Adresă	Funcție	Punți TX / RX
PHOTO	La închidere, inversează sensul spre deschidere; h = 50 cm.
PHOTO II	La închidere, inversează sensul spre deschidere; h = 100 cm.
PHOTO 1	La închidere, se oprește temporar și inversează sensul; h = 50 cm.
PHOTO 1 II	La închidere, se oprește temporar și inversează sensul; h = 100 cm.
PHOTO 2	La deschidere, oprește mișcarea.
PHOTO 2 II	La deschidere, oprește mișcarea.
PHOTO 3	Atât la deschidere, cât și la închidere, se oprește temporar și inversează sensul către deschidere.
FA1	Comandă de deschidere; necesită fotocelule adecvate și modificarea punții A.
FA2	A doua comandă de deschidere; necesită fotocelule compatibile și modificarea jumperului A.

Măriți toate jumperele. Pentru FA1/FA2, nu modificați dispozitivul fără să verificați manualul acestuia; au funcția unei comenzi, nu a unei protecții obișnuite la închidere.

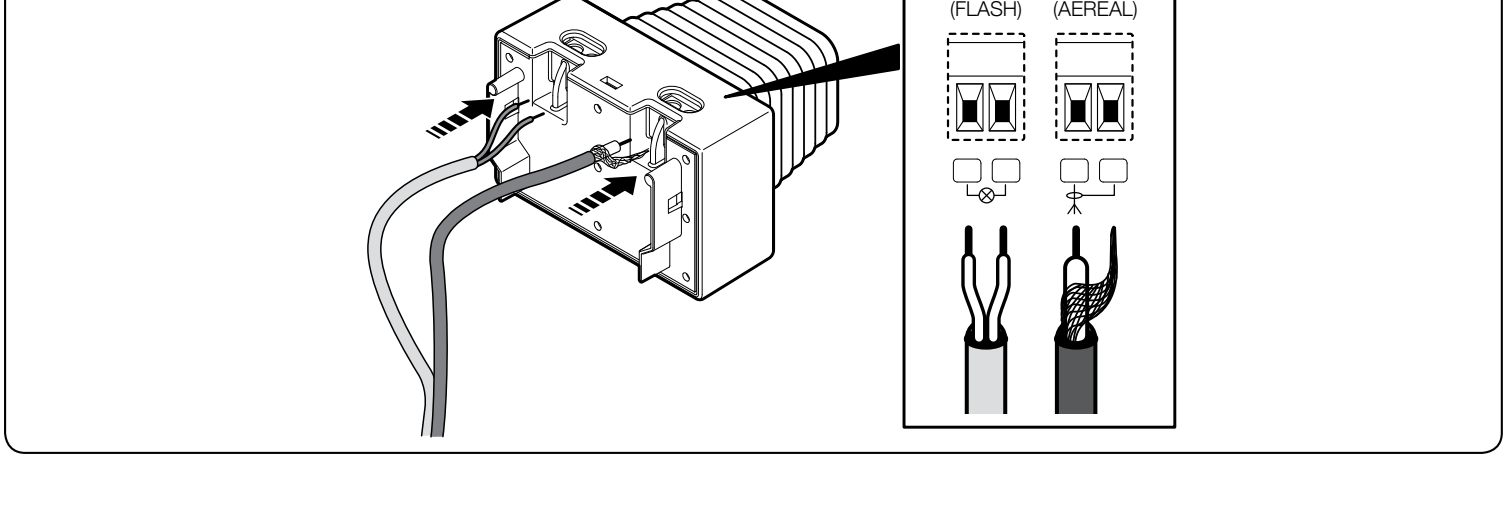

Lampă de semnalizare ELDC sau WLT și antenă

Pentru ELDC este potrivită lampa de semnalizare FLASH de bază 12 V DC; puterea permisă în acest mod este de 21 W. ELDC are o intrare de alimentare FLASH pentru 12–36 V DC. Pentru WLT selectați modul adecvat de 24 V și verificați și setarea acestuia. Tensiunea modifică nivelul II/L4; nu trebuie modificată fără verificarea sarcinii conectate.

Pe lampa de semnalizare, distingeți FLASH de AERIAL. Pentru FLASH, în detaliul ELDC ilustrat nu este indicată ordinea +/−; nu o preluați de la conectorul auxiliar STOP/SbS. Conectați antena cu un cablu coaxial separat, conductorul central și ecranajul conform schemei.

Prima pornire și învățarea SPYBOX BHS

Mai întâi reglați și fixați opritoarele mecanice, conectați dispozitivele de siguranță și poziționați motorul aproximativ la jumătatea cursei. În timpul procesului de învățare, întreaga zonă a porții trebuie să fie liberă. La această unitate se utilizează comutatorul PROG, butoanele OPEN, STOP/SET și CLOSE și LED-urile L1–L8.

1. Detectarea BlueBUS și STOP

Mutați PROG spre stânga, la I, adică în modul de programare. Efectuați detectarea chiar și fără accesorii suplimentare conectate.
Țineți apăsate OPEN + STOP/SET timp de aproximativ 3 s; eliberați când L1 + L2 clipesc rapid.
Așteptați finalizarea detectării. În timpul procesului, releele se pot activa. Apoi mutați PROG spre dreapta, la 0.

2. Detectarea pozițiilor porții

Verificați ambele opritoare și fixarea motorului. Pentru procedură, mutați PROG spre stânga, la I.
Țineți apăsate STOP/SET + CLOSE timp de aproximativ 3 s; eliberați când L3 + L4 clipesc rapid.
Sistemul de acționare trebuie să efectueze închidere → deschidere → închidere. Așteptați finalizarea întregii secvențe.
Mutați PROG spre dreapta, la 0, apoi testați funcționarea normală.

Dacă prima mișcare este în direcția deschiderii, opriți imediat procesul de învățare. Deconectați alimentarea de la rețea și sursa de rezervă, verificați orientarea componentei de alimentare și inversați conexiunea motorului MOT conform schemei de montaj. Reluați procesul de învățare. Nu inversați firele BlueBUS sau STOP pentru a corecta direcția motorului.

Testare înainte de funcționarea normală

Repetați deschiderea și închiderea; verificați opritoarele, încetinirea, consolele și funcționarea lină.
Testați STOP, fiecare fotocelulă la TX, RX și în mijlocul fasciculului, precum și contactul de siguranță al ușii pietonale, dacă este instalat.
Verificați deblocarea manuală, reblocarea și răspunsul telecomenzii la receptorul corespunzător.
Tehnicianul va măsura forțele de impact și va seta valoarea minimă necesară pentru o deplasare sigură. Nu compensați blocarea prin creșterea forței.
Predați utilizatorului manualul și planul de întreținere. Treceți numai prin poarta complet deschisă și staționară.

Programarea SPYBOX BHS

PROG spre stânga = I, programare. PROG spre dreapta = 0, funcționare normală. În modul de programare, butoanele OPEN / CLOSE selectează opțiunile; comenzile de mișcare sunt dezactivate. Dacă poarta nu răspunde după configurare, verificați mai întâi poziția PROG.

Nivelul I – funcții ON / OFF

Mutați PROG spre stânga. Țineți apăsat STOP/SET 3 s, până când L1 începe să clipească, apoi eliberați.
Selectați LED-ul funcției cu OPEN / CLOSE. Schimbați starea apăsând scurt STOP/SET: aprins = ON, stins = OFF.
Nu depășiți intervalul dintre pași de 10 s. Așteptați 10 s fără să apăsați niciun buton sau mutați PROG spre dreapta pentru a ieși.

LED – funcție	Semnificație / stare
L1 – Închidere automată	ON: după deschiderea completă, poarta se închide după pauza setată la II/L1. OFF: așteaptă o comandă.
L2 – Închidere după fotocelulă	ON: declanșează închiderea după ce trecerea prin fotocelulă s-a încheiat. Necesită fotocelule instalate și testate.
L3 – Închidere întotdeauna	ON: după restabilirea alimentării, declanșează închiderea cu o preavertizare luminoasă de 3 s.
L4 – Mod standby	ON: după 1 minut de inactivitate, limitează alimentarea ieșirii și a emițătoarelor BlueBUS. Verificați accesoriile dependente.
L5 – Test STOP 8K2	ON: înaintea manevrei, testează muchia sensibilă rezistivă de 8,2 kΩ. După activare, dispozitivele trebuie memorate; această funcție nu este potrivită pentru un contact NC/NO simplu.
L6 – Blocare OPEN / CLOSE	ON: dezactivează butoanele de mișcare de pe carcasă în poziția normală PROG 0.
L7 – Interzicerea memorării în radioul intern	ON: dezactivează memorarea unor telecomenzi noi în receptorul radio integrat. Nu modifică memoria unui OXIBD separat.
L8 – Dezactivarea radioului intern	ON: receptorul intern nu răspunde la telecomenzile memorate. OXIBD se configurează separat.

În poziția normală PROG 0, LED-urile L1–L8 sunt stinse chiar și când funcțiile sunt active. Prin urmare, faptul că sunt stinse în timpul funcționării normale nu înseamnă că toate funcțiile sunt dezactivate.

Nivelul II – valorile parametrilor

Mutați PROG spre stânga și țineți apăsat STOP/SET 3 s până când L1 clipește; eliberați.
Selectați cu OPEN / CLOSE LED-ul de intrare al parametrului dorit.
Țineți apăsat STOP/SET. După 3 s se afișează LED-ul valorii. Țineți în continuare apăsat STOP/SET și selectați noua valoare cu OPEN / CLOSE.
Eliberați STOP/SET. Așteptați 10 s fără a apăsa niciun buton sau readuceți PROG spre dreapta.

Valorile evidențiate cu caractere aldine sunt setările implicite din fabrică; setarea efectivă a plăcii este cea care contează. În cazul L8, se lansează comanda radio; nu este o setare implicită permanentă. Procentele pentru viteză și forță au semnificații diferite.

LED de intrare – denumire și descriere	LED de setare – valoare
L1 – Pauză Se aplică la închiderea automată I/L1 ON.	L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s
L2 – Mod de funcționare Secvența comenzii pas cu pas. L7/L8 nu sunt utilizate.	L1 – deschidere – stop – închidere – stop L2 – deschidere – stop – închidere – stop L3 – deschidere – închidere – deschidere – închidere L4 – intrare comună L5 – mișcare cât timp comanda este menținută L6 – mod industrial L7 – neutilizat L8 – neutilizat
L3 – Viteza motorului Procente din valoarea maximă. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %.	L1 – 30 % L2 – 50 % L3 – 75 % L4 – 100 % L5 – deschidere 75 %, închidere 30 % L6 – deschidere 75 %, închidere 50 % L7 – deschidere 100 %, închidere 50 % L8 – deschidere 100 %, închidere 75 %
L4 – FLASH / OUT1 Modul trebuie să corespundă tensiunii și destinației sarcinii.	L1 – indicator de poartă deschisă L2 – activ când poarta este închisă L3 – activ când poarta este deschisă L4 – lampă de semnalizare 12 V DC / 21 W L5 – lampă de semnalizare 24 V DC / 25 W L6 – blocare electrică L7 – zăvor magnetic L8 – canal radio 2
L5 – Forța motorului Deschidere / închidere; procente de reglare, nu forță de impact în N.	L1 – 25 / 25 % L2 – 50 / 50 % L3 – 75 / 75 % L4 – 100 / 100 % L5 – 75 / 25 % L6 – 75 / 50 % L7 – 100 / 50 % L8 – 100 / 75 %
L6 – Sensibilitate la obstacole Deschidere / închidere. O valoare mai mare înseamnă sensibilitate mai ridicată și o forță admisă mai mică.	L1 – dezactivată L2 – 60 / 60 % L3 – 60 / 70 % L4 – 60 / 80 % L5 – 60 / 90 % L6 – 70 / 70 % L7 – 70 / 80 % L8 – 70 / 90 %
L7 – INP2 Tipul contactului și funcția intrării Open; bornă comună +.	L1 – SbS, NO L2 – deschidere, NO L3 – închidere, NO L4 – deschidere parțială 1, NO L5 – STOP, NC L6 – PHOTO la închidere, NC L7 – PHOTO1 la deschidere și închidere, NC L8 – PHOTO2 la deschidere, NC
L8 – Programarea radioului intern Se referă la receptorul FLOR încorporat, nu la OXIBD furnizat.	L1 – memorarea întregului transmițător în modul 1 L2 – modul 2 – SbS L3 – modul 2 – deschidere parțială L4 – modul 2 – deschidere L5 – modul 2 – închidere L6 – modul 2 – STOP L7 – modul 2 – iluminare L8 – ștergerea unui cod

După modificarea forței, sensibilității sau vitezei, repetați testul de siguranță și măsurarea forțelor. Dacă utilizați un alt mod de ieșire, deconectați sarcina care nu mai corespunde funcției acestuia.

Asociați ON3EBD cu OXIBD-ul furnizat

Acest set conține receptorul bidirecțional cu montare prin inserție OXIBD și telecomanda cu trei canale ON3EBD. Memorați ON3EBD în modul bidirecțional cu butonul A de pe OXIBD, nu prin meniul L8 al plăcii. SPYBOX BHS are în plus propriul receptor FLOR unidirecțional. La utilizarea OXIBD, radioul intern poate fi dezactivat prin I/L8 ON.

OXIBD: modul 1 – întreaga telecomandă

Pe OXIBD, țineți apăsat butonul A până când se aprinde LED-ul verde B și eliberați-l.
În 10 s apăsați scurt și eliberați unul dintre butoanele de comandă ON3EBD. Nu folosiți butonul i pentru interogarea stării.
Memorarea reușită este confirmată prin 3 clipiri verzi B. Se poate adăuga un alt transmițător în următoarele 15 s.

Butonul ON3EBD	Comandă în modul 1
1	Pas cu pas – SbS
2	Deschidere parțială
3	Deschide
i	Solicitare de stare în cazul unei configurații bidirecționale corecte; nu este un al patrulea canal de mișcare.

OXIBD: modul 2 – un singur buton

Pe OXIBD apăsați A de n ori, în funcție de numărul comenzii; LED-ul B confirmă numărul. În decurs de 10 s, apăsați scurt butonul ON3EBD selectat; trei clipiri verzi confirmă reușita. Pentru următoarea comandă, începeți o procedură nouă.

Număr	Comanda SPYBOX BHS
1	SbS
2	Deschidere parțială 1
3	Deschide
4	Închide
5	STOP
6	Intrare comună SbS
7	SbS cu prioritate ridicată
8	Deblochează și deschide
9	Deblochează și închide
10	Deschide și blochează automatizarea
11	Închide și blochează automatizarea
12	Blochează automatizarea
13	Deblochează automatizarea
14	Iluminare – temporizator
15	Iluminare ON/OFF

Informația de stare necesită configurarea corectă a seriei și a adresei de comandă în OXIBD. Procedura de configurare și detaliile se găsesc în descrierea receptorului OXIBD și PDF-ul de montaj al acestuia. Asocierea transmițătorului este o operațiune diferită de identificarea unității de comandă.

Ștergerea memoriei OXIBD

Ștergerea va elimina telecomenzile memorate. Țineți apăsat A și după aprinderea, apoi stingerea LED-ului B. Când începe următoarea serie de clipiri, eliberați exact la a 3-a clipire pentru a șterge toate transmițătoarele sau la a 5-a clipire pentru a șterge întreaga memorie a receptorului. La a 7-a clipire se șterge doar seria/adresa BusT4; nu confundați aceste operațiuni.

După ștergerea asocierii bidirecționale, trebuie eliminată și memorarea din ON3EBD; utilizați procedura de resetare ON3EBD, apoi asociați din nou telecomanda. Resetarea plăcii SPYBOX sau opțiunea sa de 6 s nu șterg un OXIBD separat.

Receptor FLOR unidirecțional încorporat

Dacă utilizați un transmițător unidirecțional compatibil prin radioul intern, accesați II/L8 și selectați L1 pentru întregul transmițător sau L2–L7 pentru o anumită comandă. După selectarea valorii, eliberați STOP/SET și, în 10 s transmiteți butonul dorit. Trei clipiri lente confirmă memorarea; una înseamnă că transmițătorul este deja memorat, opt indică memoria plină, iar două clipiri rapide indică învățarea blocată. L8 șterge codul individual transmis.

Ștergerea memoriei SPYBOX BHS

Înainte de ștergere, stabiliți ce doriți să păstrați. Comutați PROG la stânga pe I și țineți apăsate OPEN + CLOSE până se aprinde LED-ul corespunzător. Eliberarea butoanelor pornește operațiunea selectată; apoi readuceți PROG la dreapta.

Apăsare / LED	Efect
3 s / L1	Șterge setările și configurația învățată; păstrează codurile radioului intern.
6 s / L2	Șterge doar codurile radioului intern.
10 s / L3	Șterge setările și codurile radioului intern.

Separatul OXIBD rămâne nemodificat; ștergerea sa ștergerea se efectuează separat. După ștergerea configurației, repetați învățarea dispozitivelor, pozițiilor și efectuați o verificare completă a porții.

Diagnosticare și depanare

Numărați o singură serie de clipiri scurte. Girofarul, lumina interioară, OK/BB și, dacă este cazul, SPYLIGHT repetă seria după o pauză de 1 s.

Număr de clipiri	Cauză / pas următor
1	BlueBUS Verificați cablurile și dispozitivele conectate; după modificare, repetați învățarea.
2	Fotocelulă Îndepărtați obstacolul, verificați alinierea și adresele / cablajul.
3	Limitarea forței Verificați deplasarea manuală, arcurile și blocarea mecanică. Forța mai mare trebuie setată de un tehnician numai după eliminarea cauzei mecanice și efectuarea unei noi verificări.
4	STOP Verificați muchia de siguranță, contactele și configurarea testului 8K2.
5	Memoria parametrilor Deconectați și reconectați alimentarea. Dacă eroarea persistă, un tehnician va verifica configurația; ștergerea completă necesită o nouă procedură de învățare.
6	Neutilizat Pentru acest model nu este indicată nicio defecțiune asociată.
7	Circuit electric intern Deconectați toate sursele de alimentare timp de 20–30 s. În cazul repetării, comandați service.
8	Comandă permanentă Verificați dacă există un buton, un releu sau un sistem de control menținut permanent închis la intrarea de comandă.
9	Automatizare blocată Folosiți comanda Deblocare automatizare; înainte de mișcare, verificați dacă spațiul este liber.
10	Lipsă consum de curent al motorului în timpul învățării Verificați MOT, piesa de capăt de alimentare, contactul șinei și contactele căruciorului.

Manifestare	Verificare
Poarta nu răspunde, OK clipește rapid de două ori	PROG a rămas spre stânga; readuceți-l spre dreapta, la 0.
OK/BB stins	Verificați rețeaua electrică și siguranța. Înainte de a înlocui siguranța, eliminați cauza; folosiți un tip identic.
OK/BB este aprins de peste 20 s	Deconectați alimentarea timp de 20–30 s; dacă situația se repetă, apelați service-ul.
L1 + L2 clipesc	Este necesară învățarea dispozitivelor.
L3 + L4 clipesc	Este necesară învățarea pozițiilor.
Lumina interioară clipește rapid timp de 10 s	Scurtcircuit sau consum excesiv de curent la MOT. Verificați izolația electrică a șinei și echilibrarea.
Telecomanda se aprinde, dar poarta nu răspunde	Verificați receptorul OXIBD corect, asocierea și blocarea.

Alimentare de rezervă

SPYBOX BHS permite alimentarea de rezervă cu PS324. Conectați-o numai după finalizarea montajului și programării, la conectorul destinat; înainte de service, deconectați atât rețeaua, cât și bateria. Disponibilitatea și tipul corect verificați la comandă. Alimentarea solară Solemyo nu este inclusă automat în varianta rapidă BHS, spre deosebire de SPYBOX B standard.

Deblocare și blocare manuală

Deblocați numai când poarta este oprită. Dacă arcurile sunt deteriorate, poarta poate coborî necontrolat. Dacă garajul este accesibil doar prin această poartă, stabiliți din timp o soluție adecvată de deblocare din exterior.

Trageți șnurul în jos până când auziți un clic dublu; motorul se deblochează, iar poarta poate fi deplasată manual.
Pentru a o bloca din nou, trageți iar de șnur până auziți clicul dublu.
Înainte de a da o comandă electrică, verificați blocarea, spațiul liber și funcționarea elementelor de siguranță.

Întreținere și operare în siguranță

Programați verificarea tehnică la fiecare 6 luni. În fiecare lună, verificați inversarea mișcării la contactul marginii inferioare cu un obiect înalt de 50 mm, conform instrucțiunilor pentru poarta dumneavoastră. Dacă testul eșuează, nu folosiți automatizarea și chemați un tehnician.

Nu ungeți cu ulei sau vaselină șina și nici profilul metalic interior, în zonele contactelor electrice glisante. Lubrifiantul poate afecta contactul electric. Cel puțin o dată pe an, cu rețeaua și bateria deconectate, curățați șina, verificați izolația, fixările, deplasarea manuală fără obstacole și optica fotocelulelor; apoi blocați din nou motorul și testați-l.

Nu lăsați telecomenzile la îndemâna copiilor. Nu treceți pe sub poarta aflată în mișcare. În cazul unor zgomote neobișnuite, al unei defecțiuni a sistemului de siguranță sau al unui arc defect, deblocați poarta în condiții de siguranță și comandați repararea. Predați componentele electronice și bateriile la un punct de colectare adecvat.

Date tehnice SPY650HS / SPYBOX BHS

Parametru	Valoare
Utilizare	Porți de garaj în spații interioare protejate.
Motor / unitate de comandă	SPY650HS / SPYBOX BHS independentă.
Rețea / motor	230 V AC ±10 %, 50/60 Hz / 24 V DC prin șină.
Forță maximă / nominală	650 / 200 N.
Viteză maximă	0,24 m/s; în condițiile timpului de 8,5 s.
Putere absorbită maximă / nominală	300 / 190 W; curent maxim absorbit 1,6 A.
Stand-by	0,5 W în condițiile modului respectiv.
Regim de funcționare	30 de cicluri/h, 300 de cicluri/zi, 12 consecutive.
Grad de protecție / temperatură	IP41 / −20 până la +55 °C.

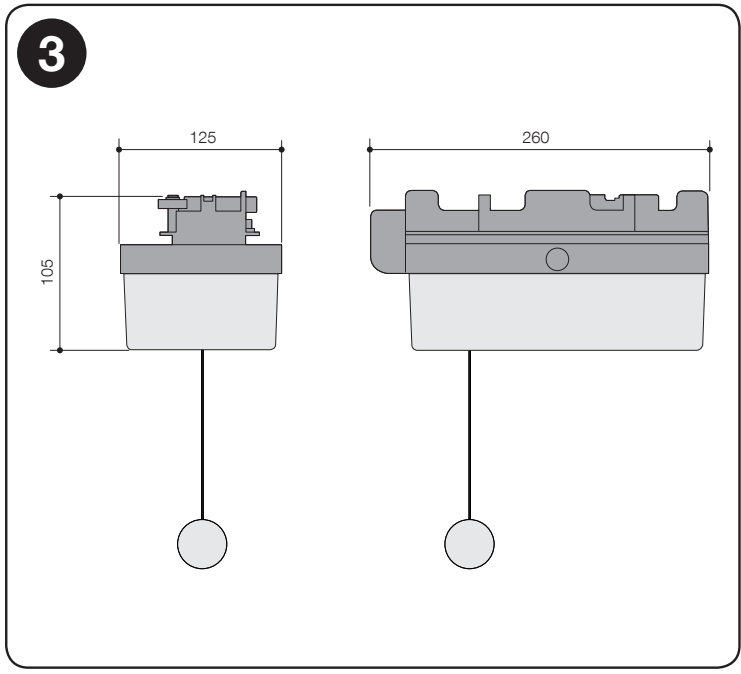

Dimensiunile motorului	260 × 125 × 105 mm; cutie independentă 209 × 145 × 70,5 mm.
Greutatea livrării	Depinde de configurația concretă și de șina furnizată; informația despre set este indicată în partea de sus a fișei.
Suprafața porții	Secțională până la 10,5 m²; basculantă până la 11,5 m²; condiții dimensionale și de montaj.
Alimentare auxiliară	30 V DC, −20 % / +5 %, max. 100 mA; plus și minus specifice.
Radio inclus în acest set	OXIBD + ON3EBD; 433,92 MHz, bidirecțional BD.
Iluminare	LED-uri integrate în cutia independentă; SPYLIGHT este opțional, max. 2 în afara traseului căruciorului.

SPY Hi-Speed – demonstrație a sistemului de acționare

Manual pentru sistemul de acționare NICE SPYKIT 650 HS BD

PDF

Cum pot comanda acest articol?

Alegeți varianta care vă este mai comodă:

comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
comandă prin e-mail: comandați la [email protected]

Întrebați-ne orice despre produsul Acționare rapidă și silențioasă NICE Spykit 650 HS BD

Produs:	Acționare rapidă și silențioasă NICE Spykit 650 HS BD
Nume:
E-mail:
Telefon:
Mesaj:
	Această pagină este protejată de Google reCAPTCHA.

Tipărește pagina

CONTACT RAPID

E-mail:

[email protected]
