Spațiul disponibil
- lățimea liberă de trecere (ȘP),
- partea și direcția de culisare a porții,
- spațiul liber necesar pentru întregul canat, inclusiv contragreutatea,
- diferențele de nivel ale terenului de-a lungul întregii curse.
Manual pentru poartă culisantă autoportantă de la 7 la 10 m
Ghid tehnic · fabricație în regie proprie · poartă autoportantă
Instrucțiuni practice pentru porți cu deschidere liberă de 7,0 până la 10,0 m: două fundații din beton, cablaj, cărucioare, ghidaj, motor, conectare și desene tehnice.

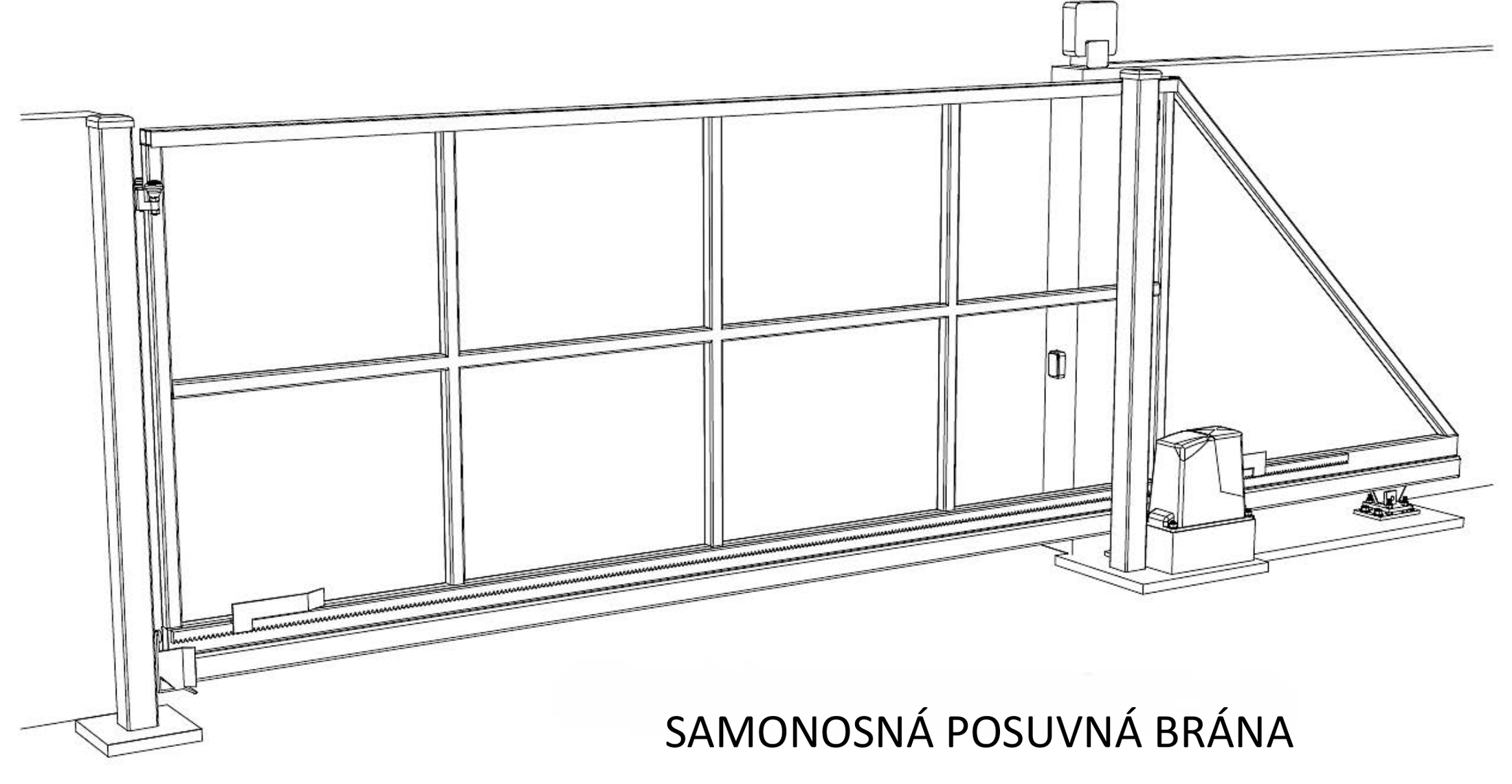

Poartă autoportantă pentru o deschidere de trecere de 7,0 până la 10,0 m
Pentru o deschidere mai mare, trebuie corelate lungimea și greutatea canatului, contragreutatea, profilul C portant, numărul de role ale cărucioarelor, umplutura, ghidajul, fundațiile și motorul. Instrucțiunile de mai jos încep cu pregătirile de construcție și continuă în ordinea în care sunt pregătite efectiv componentele.
Ce trebuie măsurat și ales înainte de fabricație
Construcția
- înălțimea cadrului și tipul de umplutură,
- greutatea proprie, greutatea umpluturii și efectul vântului,
- profilul C și cărucioarele dimensionate pentru sarcina efectivă.
Fundațiile
- locul pentru două fundații separate,
- distanța X, în funcție de lățimea porții și tipul căruciorului,
- poziția plăcilor de montaj și a tuburilor de protecție.
Comanda
- acționare manuală sau motorizată,
- amplasarea motorului, a fotocelulelor și a lămpii de semnalizare,
- alimentarea cu energie electrică și modul de comandă.
1. Fundațiile din beton și amplasarea plăcilor de montaj
Desenul-sursă pentru porțile cu deschiderea mai mare de 6,5 m folosește două fundații separate. Fundația mai apropiată de deschiderea de trecere are lungimea de 1 000 mm, cealaltă de 1 400 mm, iar între ele se află un spațiu X. Prin urmare, lungimea totală a ansamblului este 2 400 + X.
Lățimea minimă a fiecărei fundații: 500 mm.
Adâncimea minimă: 800 mm. Distanța recomandată Y față de zid: 50 până la 100 mm.
Adâncimea minimă: 800 mm. Distanța recomandată Y față de zid: 50 până la 100 mm.

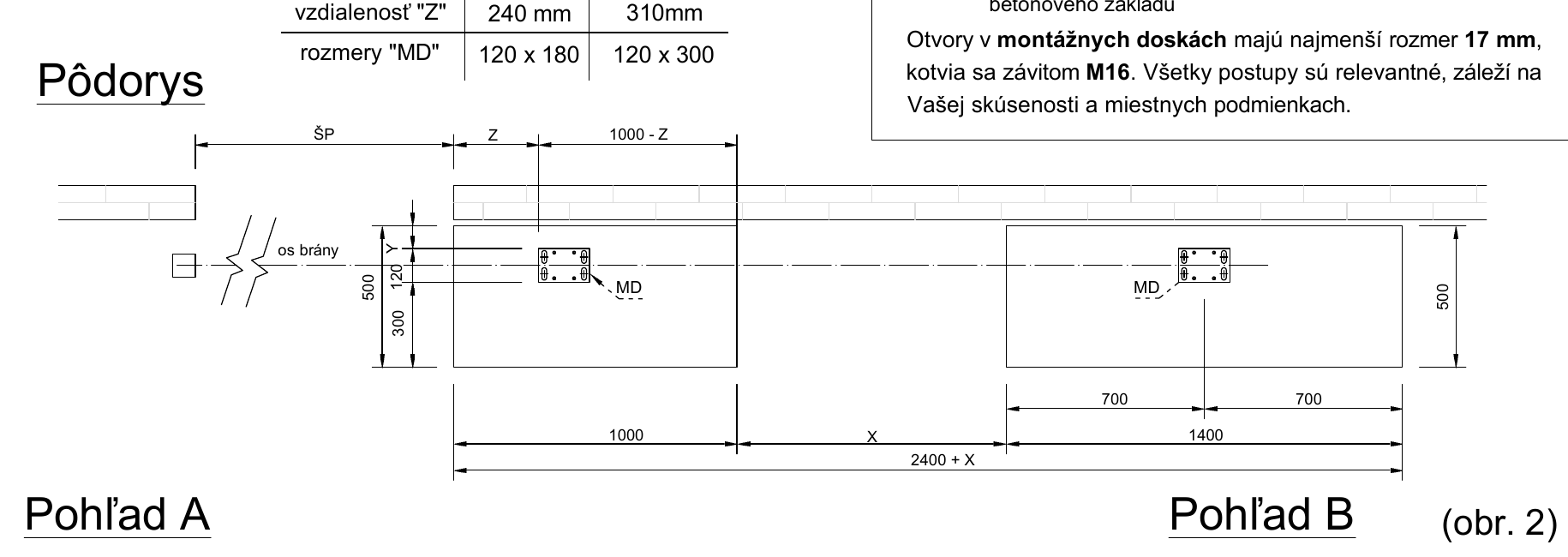

Planul amplasării celor două fundații din beton și a cărucioarelor

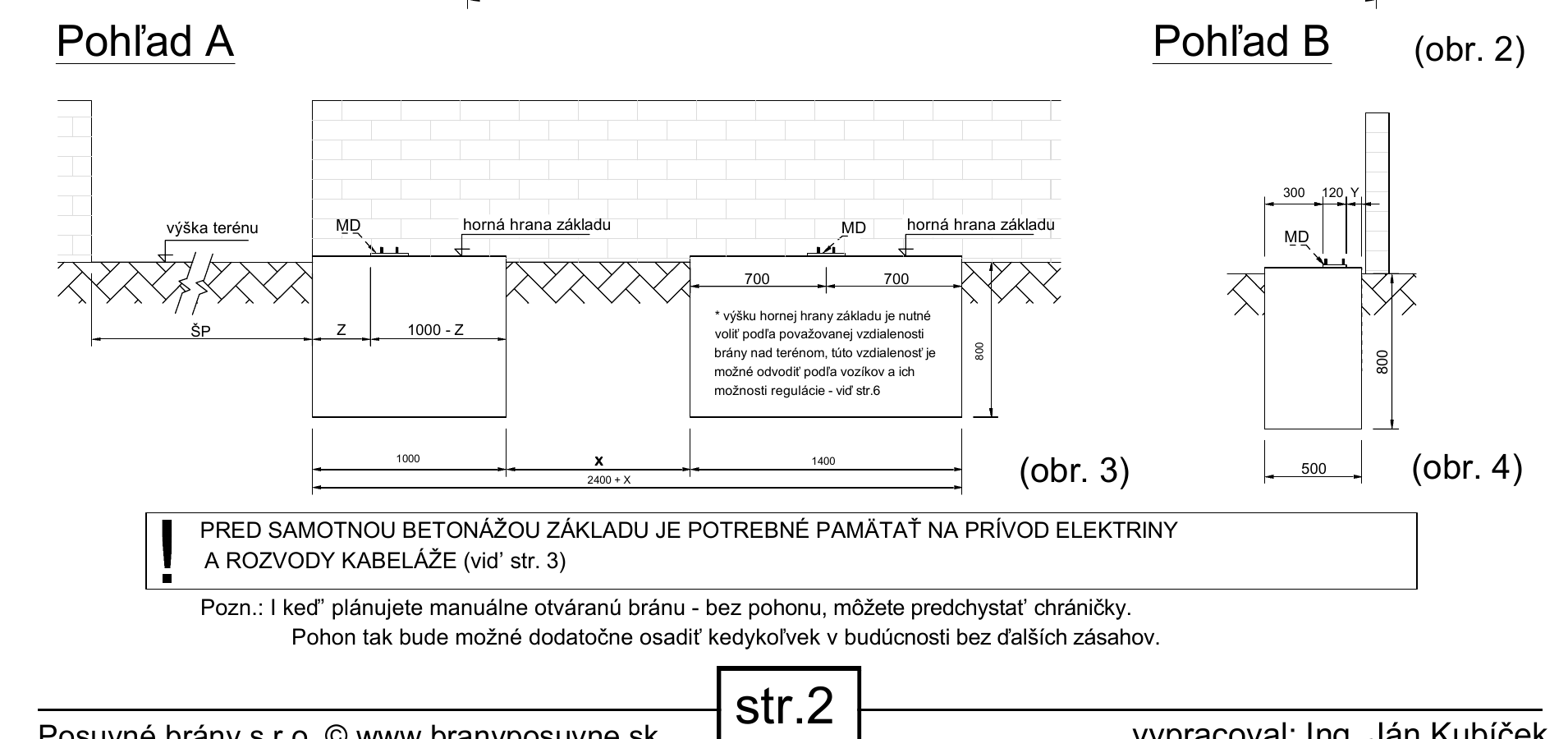

Fundații din beton – vederile A și B
Distanța X dintre fundații în funcție de lățimea liberă de trecere
| Lățimea liberă de trecere | Cărucior cu 8 role | Cărucior cu 10 role |
|---|---|---|
| 7 000 mm | 950 mm | 850 mm |
| 7 500 mm | 1 150 mm | 1 050 mm |
| 8 000 mm | 1 350 mm | 1 250 mm |
| 8 500 mm | 1 550 mm | 1 450 mm |
| 9 000 mm | 1 750 mm | 1 650 mm |
| 9 500 mm | 2 050 mm | 1 950 mm |
| 10 000 mm | 2 250 mm | 2 150 mm |
Valorile îngroșate corespund variantei recomandate cu 10 role din desenul-sursă. Citiți întotdeauna dimensiunea X corespunzătoare căruciorului utilizat efectiv.
Amplasarea plăcii de montaj MD
| Tipul căruciorului | Dimensiunea Z | Placa de montaj MD |
|---|---|---|
| 8 role | 240 mm | 120 × 180 mm |
| 10 role | 310 mm | 120 × 300 mm |
Găurile din plăcile de montaj trebuie să aibă un diametru de minimum Ø 17 mm pentru filet M16. Stabiliți înălțimea muchiei superioare a fundației în funcție de distanța dorită a porții față de sol și de domeniul de reglare pe înălțime al cărucioarelor.

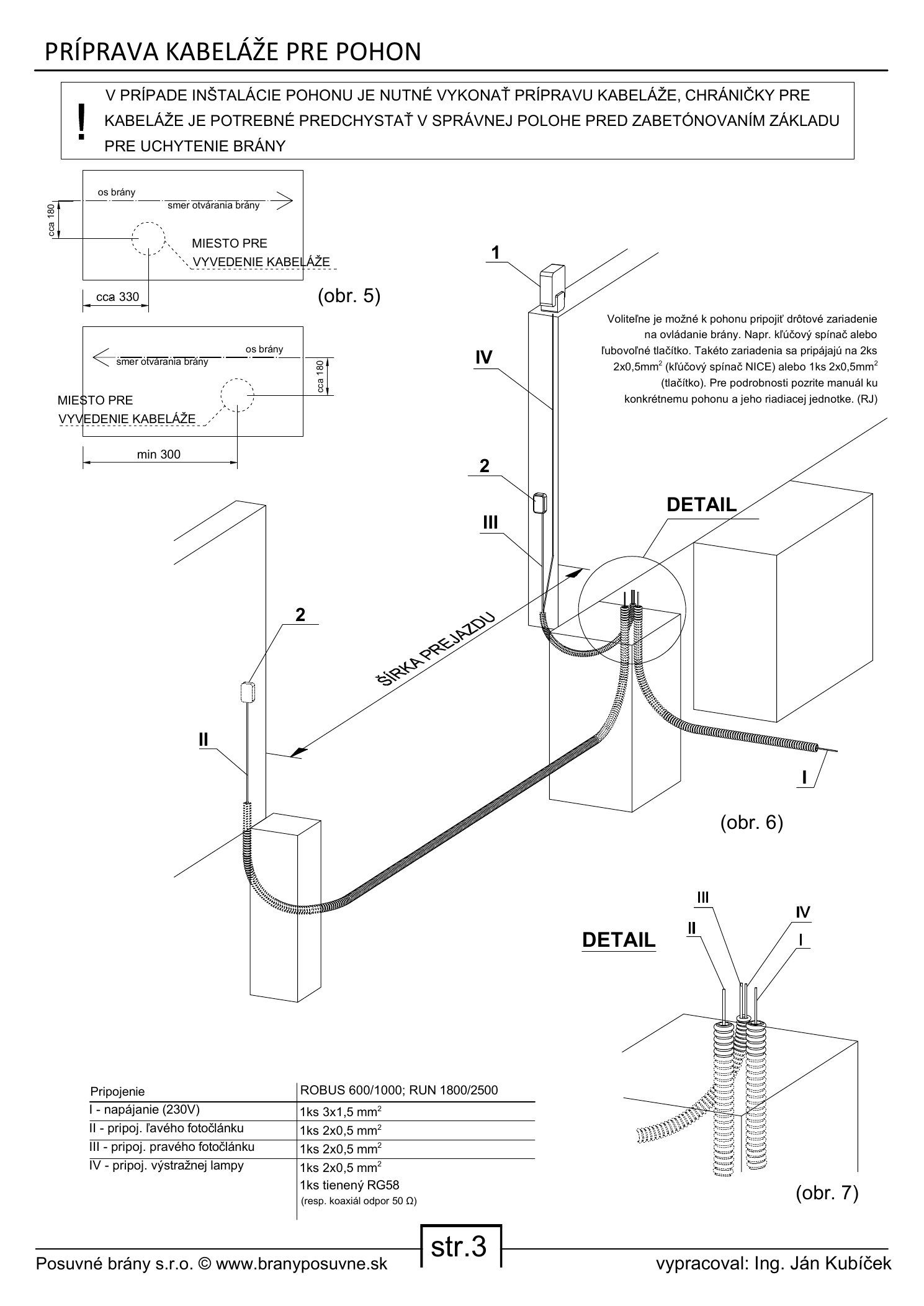

2. Pregătirea cablajului și a tuburilor de protecție înainte de turnarea betonului
Pregătiți tuburile de protecție și ieșirile de cablu înainte de turnarea betonului. Schema de mai jos păstrează integral descrierea originală a conexiunilor, inclusiv alimentarea, fotocelulele, lampa de semnalizare, cablul de antenă și notele dimensionale.
| Marcaj | Conexiune | Cablu |
|---|---|---|
| I | Alimentarea motorului la 230 V | 1 × 3 × 1,5 mm² |
| II | Fotocelula din stânga | 1 × 2 × 0,5 mm² |
| III | Fotocelula din dreapta | 1 × 2 × 0,5 mm² |
| IV | Lampă de avertizare și antenă | 1 × 2 × 0,5 mm² + cablu ecranat RG58 / coaxial 50 Ω |

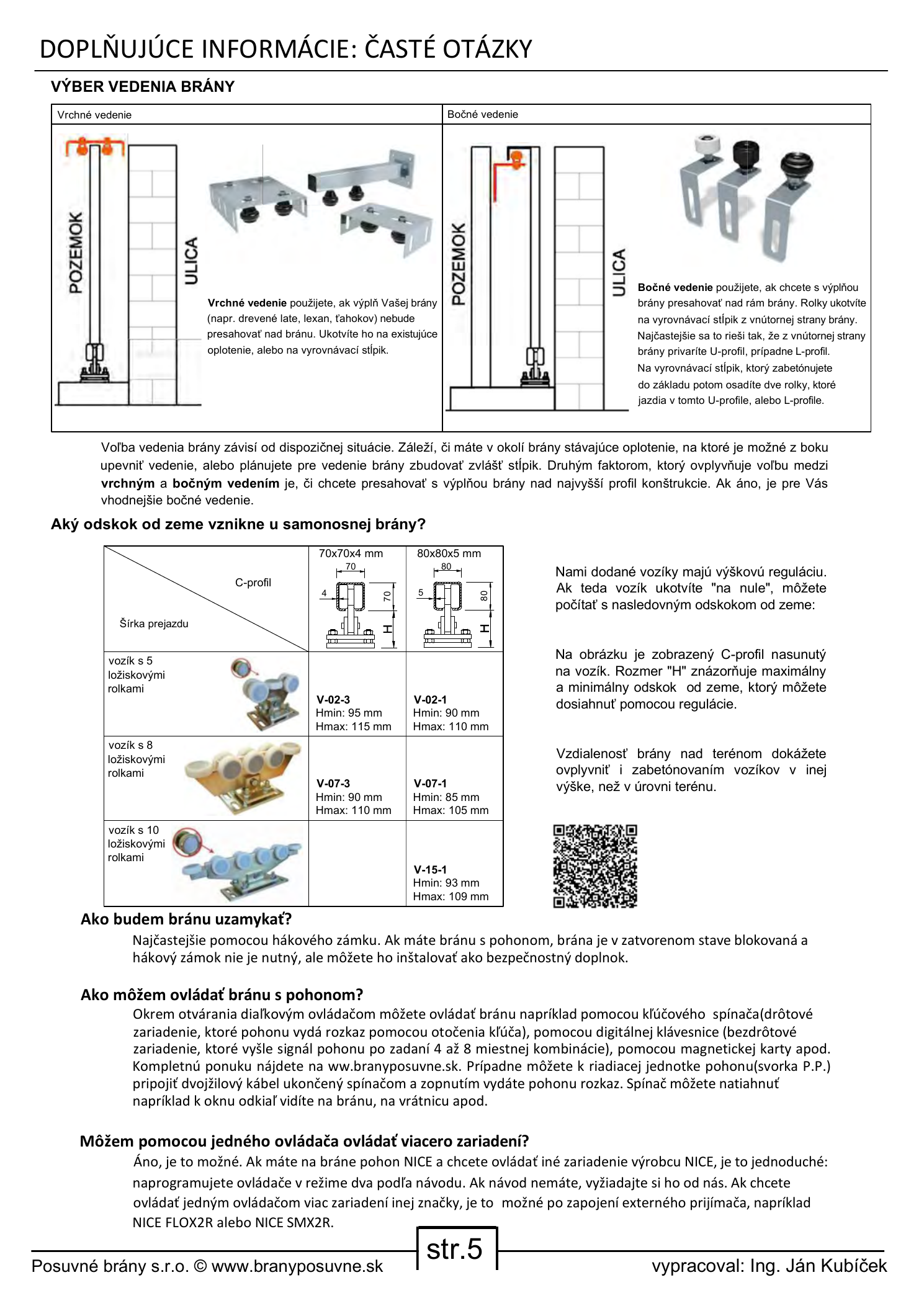

3. Ghidarea porții, cărucioare și înălțimea deasupra solului
Canatul porții trebuie ghidat de sus sau lateral, iar cărucioarele trebuie să fie compatibile cu profilul C ales. Înălțimea H, măsurată de la marginea superioară a fundației până la marginea inferioară a profilului C, este determinată de cărucioarele utilizate și de intervalul lor de reglare.
Înălțimea H în funcție de profilul C și de numărul de role
| Profil C | 3 role | 5 role | 8 role | 10 role |
|---|---|---|---|---|
| 70 × 70 × 4 mm | 78–98 mm | 95–115 mm | 90–110 mm | — |
| 80 × 80 × 5 mm | 73–93 mm | 90–110 mm | 85–105 mm | 93–109 mm |
Cărucioare recomandate pentru porți cu deschidere de peste 6,5 m
Mai jos găsiți opțiuni potrivite pentru profile C și sarcini mai mari. Alegeți căruciorul final în funcție de profilul concret, lățimea deschiderii, greutatea totală, umplutura și construcția porții.
Cărucior oscilant reglabil, 10 role din nylon
Pentru deschideri de până la 10 m și profil C 80; montaj oscilant, reglare și roți din nylon.
Cărucior oscilant reglabil, integral metalic, 10 role
Variantă integral metalică pentru deschideri de până la 12 m și profil C 80; placă de montaj de 300 × 120 mm.
CAIS SPEED ME, 8 role pentru profil C 95 × 86 × 5 mm
Cărucior de sistem cu opt roți metalice pentru profil C 95 × 86 × 5 mm.
Cărucior integral metalic, 9 role pentru profil C 98 × 98 × 5 mm
Cărucior oscilant integral metalic pentru profil C 98 × 98 × 5 mm; produsul specifică o deschidere de până la 8,5 m.
CAIS SPEED L, 8 role pentru profil C 140 × 140 × 6 mm
Cărucior de sistem cu opt roți metalice pentru profilul C mare de 140 × 140 × 6 mm.
Vezi toate tipurile de cărucioare

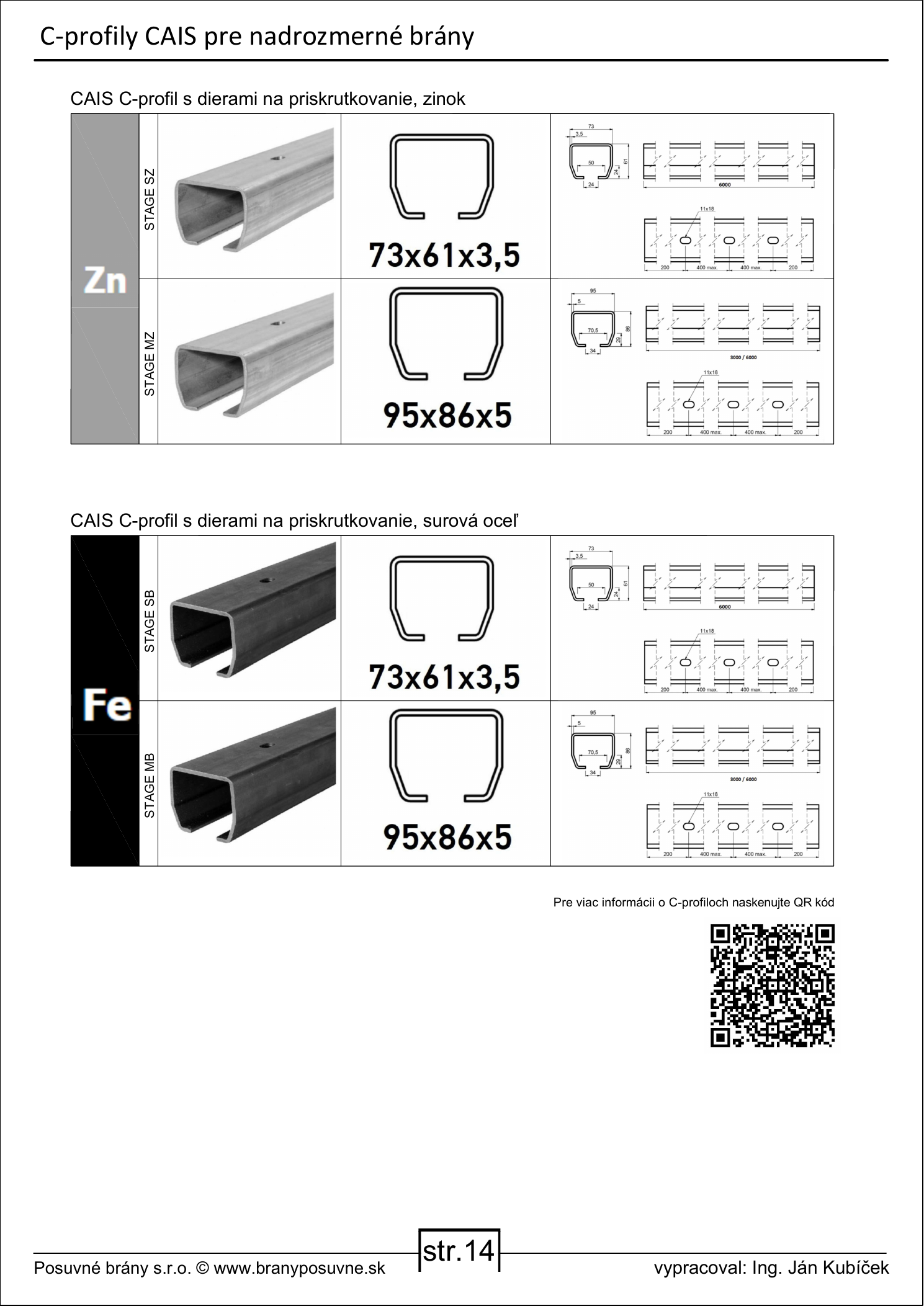

Profile C pentru porți autoportante mai mari
Desenele din documentul-sursă folosesc profilul de 80 × 80 × 5 mm. Pentru sarcini mai mari sunt disponibile și sisteme mai robuste; de aceea, alegeți dimensiunea concretă numai după verificarea greutății, umpluturii, expunerii la vânt și a cărucioarelor compatibile.
Profil C 80 × 80 × 5 mm, Fe
Dimensiune utilizată în desenele din documentul-sursă pentru deschideri de 7,0 până la 10,0 m.
CAIS 95 × 86 × 5 mm, Zn
Profil cu găuri pentru prindere cu șuruburi; opțiune de sistem mai robustă.
Profil C 98 × 98 × 5 mm, Fe
Profil de oțel mai mare pentru ansambluri dimensionate individual.
Profil C 140 × 140 × 6 mm, Zn
Cel mai mare profil prezentat, pentru structuri mari verificate individual.

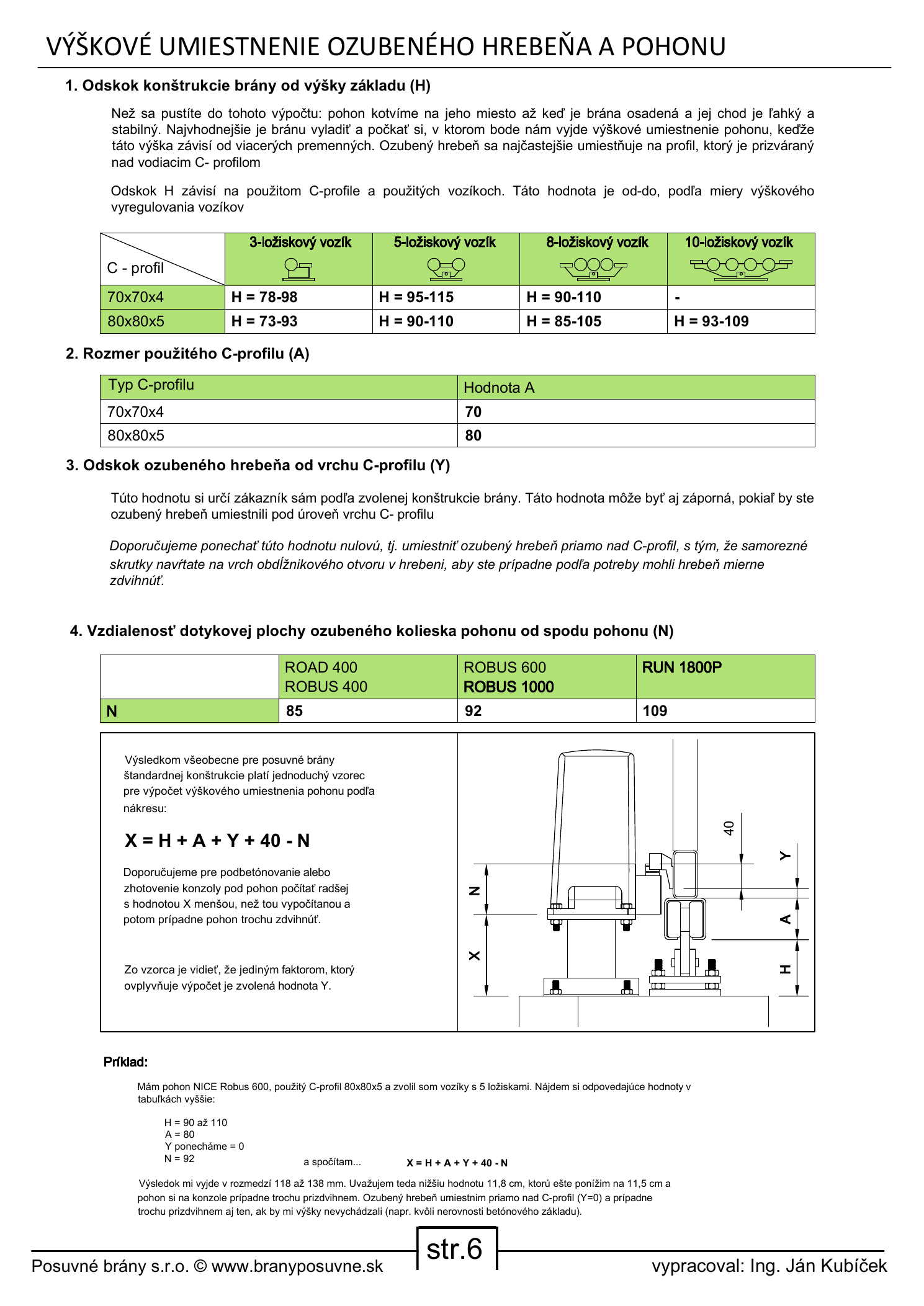

4. Înălțimea motorului și a cremalierii
Înălțimea suportului motorului X depinde de înălțimea căruciorului H, înălțimea profilului C A, jocul Y necesar sub cremalieră și dimensiunea N a motorului respectiv.
X = H + A + Y + 40 − N
| Element | Variantă | Dimensiune |
|---|---|---|
| A – înălțimea profilului C | 70 × 70 × 4 mm | 70 mm |
| 80 × 80 × 5 mm | 80 mm | |
| N – înălțimea pinionului motorului | ROAD 400 / ROBUS 400 | 85 mm |
| ROBUS 600 / ROBUS 1000 | 92 mm | |
| RUN 1800P | 109 mm |
5. Scheme de conectare a motoarelor
RBS600 și RBS800 fac parte din noua generație de motoare NICE ROBUS. Modelul mai vechi RB1000 și motorul RUN1800 au scheme de conectare proprii.
NICE ROBUS RBS600 și NICE ROBUS RBS800
Ansamblul NICE ROBUS RBS600 (D) | Ansamblul NICE ROBUS RBS800 (D)

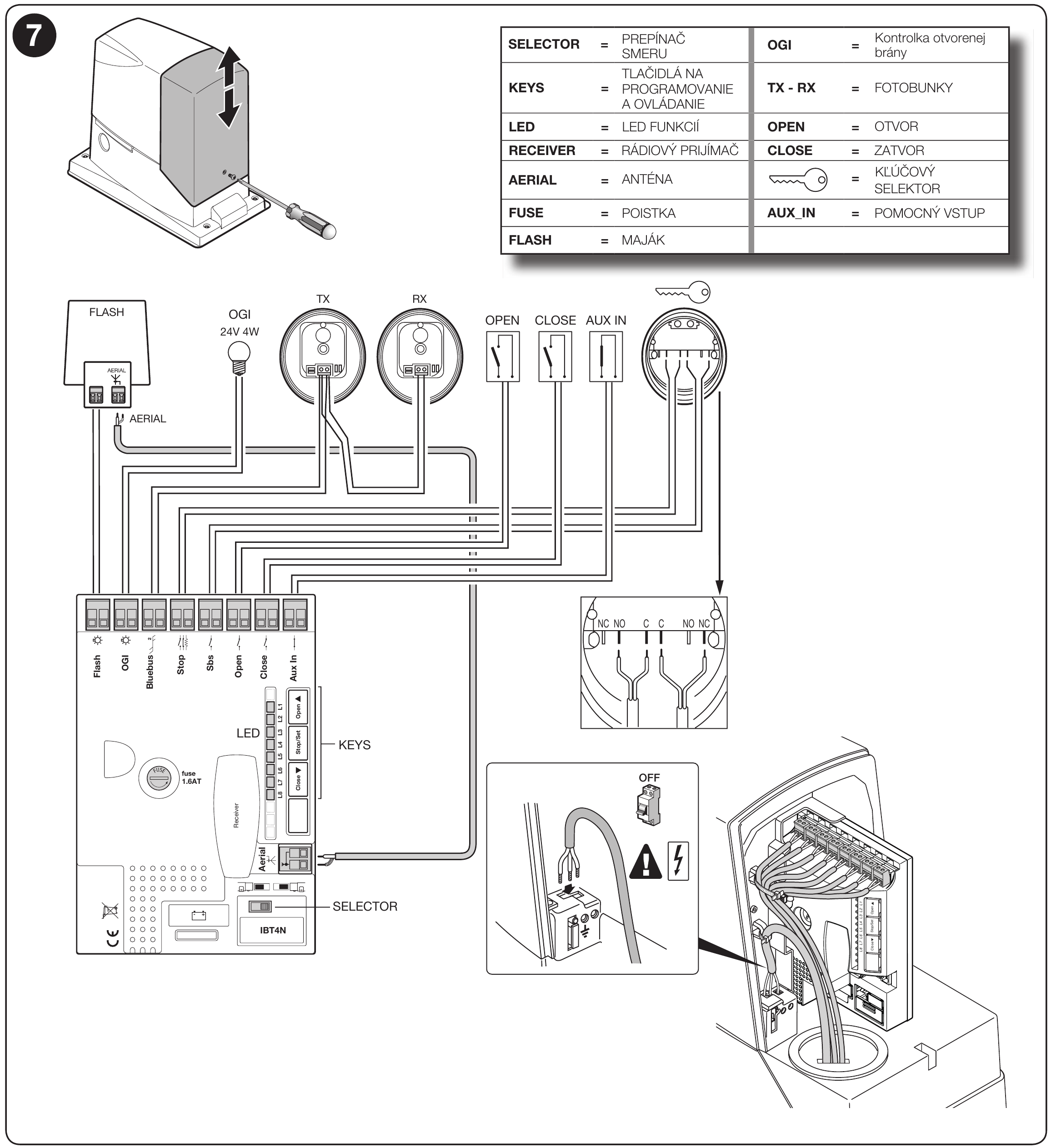

NICE ROBUS RB1000
Ansamblul NICE ROBUS RB1000 (D)
NICE RUN1800
NICE RUN1800 utilizează un motor electric de 230 V AC, în timp ce ROBUS RBS600/RBS800 și modelul mai vechi RB1000 au motoare de 24 V DC. Aceasta este principala diferență în ceea ce privește alimentarea motorului propriu-zis. Ambele tipuri de automatizări se conectează la rețeaua electrică de 230 V.
Unitatea de comandă RUA1 are funcții de bază similare cu cele ale modelului ROBUS. Permite închiderea automată, deschiderea parțială și conectarea fotocelulelor BlueBUS. Totuși, dispunerea bornelor și schema concretă de conectare diferă.

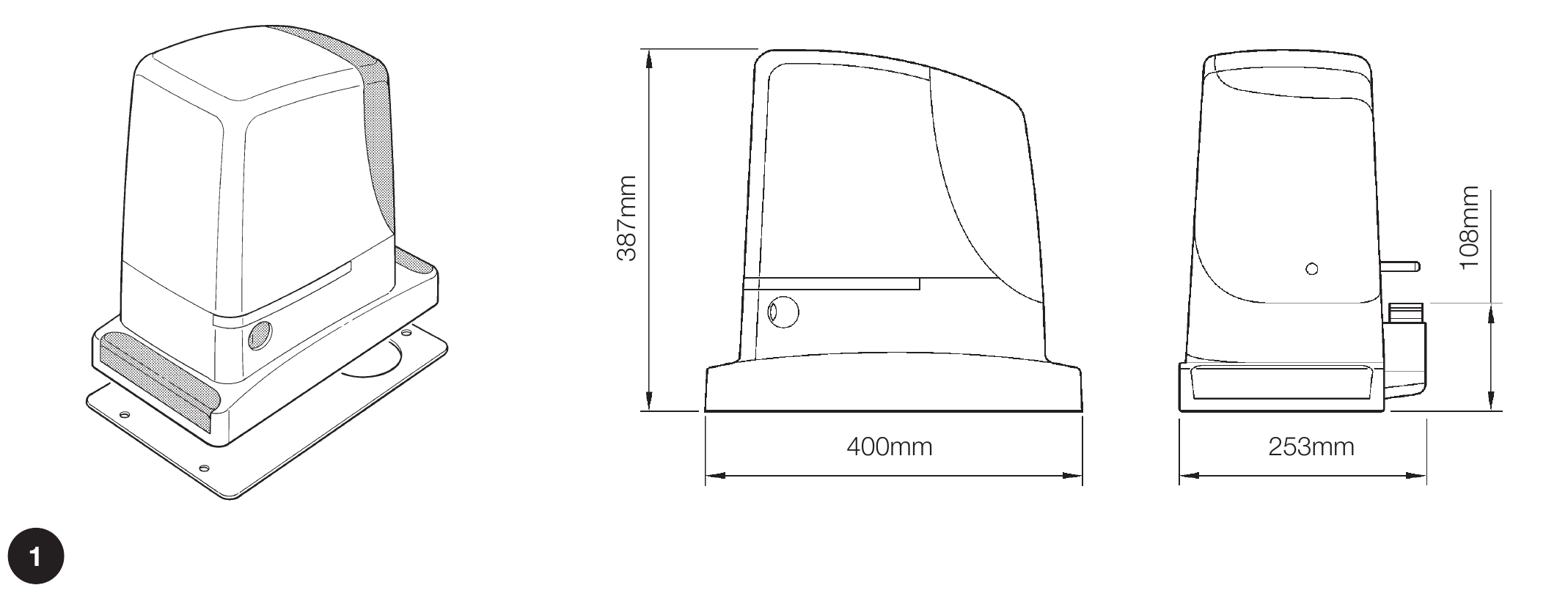

Dimensiunile automatizării RUN1800
400 × 255 × 390 mm (lungime × lățime × înălțime) conform tabelului tehnic al producătorului.
Desenul cu dimensiuni indică 400 × 253 × 387 mm, iar tabelul tehnic din același manual indică 400 × 255 × 390 mm.
Desenul cu dimensiuni din manual (PDF, pagina 4) | Date tehnice (PDF, pagina 24)

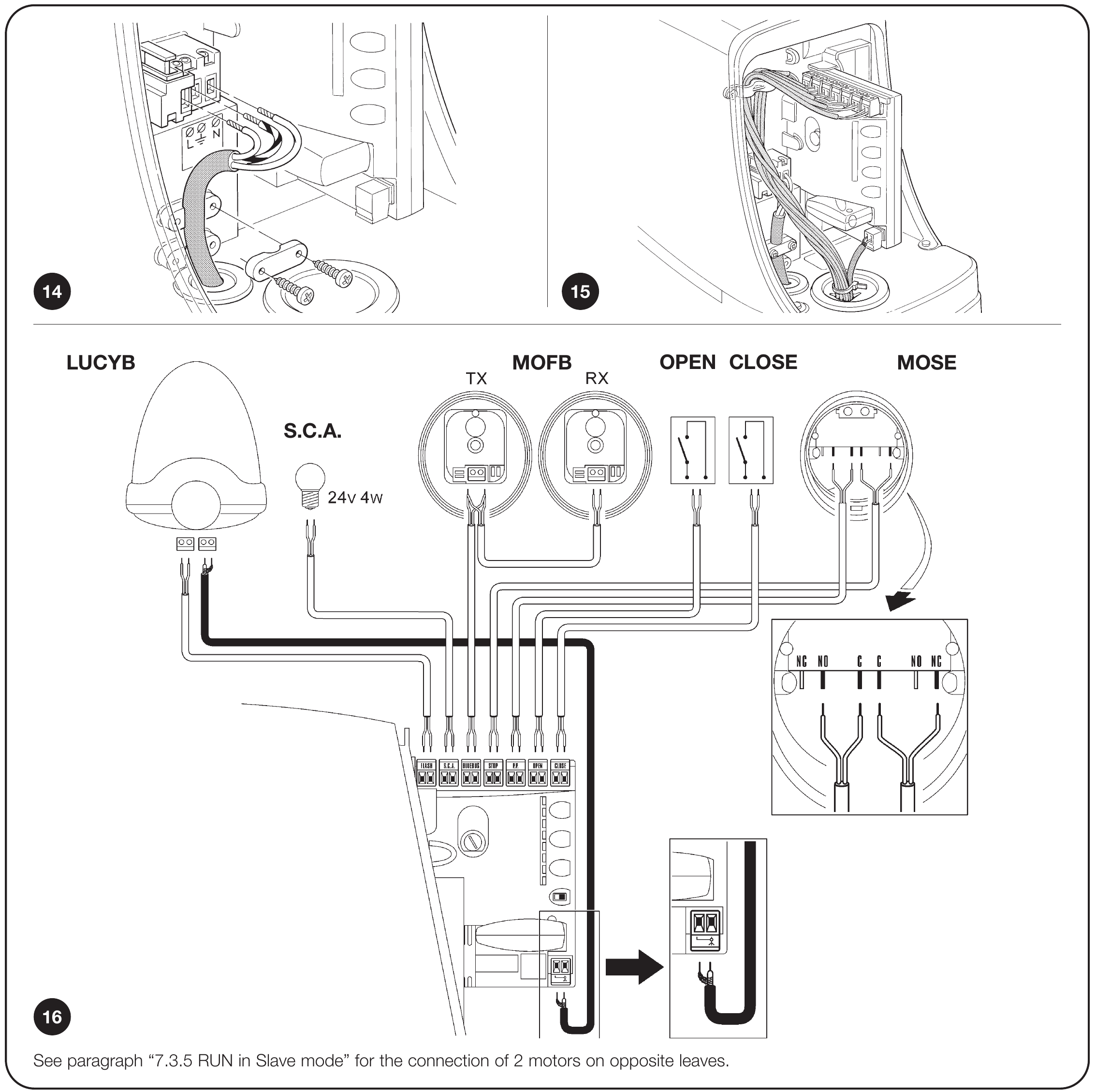

Conectarea unității de comandă RUA1
Schema RUN1800 prezintă accesoriile originale LUCYB, MOFB și MOSE. Nu este vorba despre o reprezentare a setului actual.
6. Tabel recapitulativ cu dimensiuni și greutăți
Se aplică desenelor de mai jos. Dimensiunile, greutatea proprie și sarcinile maxime se referă la ansamblurile specifice din aceste desene.
| Lățimea de trecere | Lungimea totală a porții | Greutatea proprie a porții | Sarcina maximă pe metru | Greutatea maximă a umpluturii |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 220 kg | 50 kg/m | 360 kg |
| 7,5 m | 10,7 m | 250 kg | 50 kg/m | 385 kg |
| 8,0 m | 11,4 m | 265 kg | 35 kg/m | 285 kg |
| 8,5 m | 12,1 m | 305 kg | 35 kg/m | 305 kg |
| 9,0 m | 12,7 m | 320 kg | 35 kg/m | 320 kg |
| 9,5 m | 13,4 m | 385 kg | 35 kg/m | 340 kg |
| 10,0 m | 14,1 m | 405 kg | 25 kg/m | 255 kg |
Comparație între profilele tubulare cu pereți de 2, 3 și 4 mm
La aceleași dimensiuni exterioare, un profil tubular cu perete mai gros are o greutate mai mare. Tabelul următor compară greutatea profilelor tubulare ale cadrului și a ranforsării inferioare în funcție de cantitatea de material indicată în desene. Nu include profilul C portant de 80 × 80 × 5 mm, umplutura, feroneria sau alte componente, așadar nu reprezintă greutatea proprie a întregii porți din tabelul de mai sus.
| Lățimea de trecere | Lungimea porții | Perete de 2 mm | Perete de 3 mm | Perete de 4 mm |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 111,8 kg | 162,4 kg | 208,8 kg |
| 7,5 m | 10,7 m | 132,9 kg | 193,1 kg | 248,2 kg |
| 8,0 m | 11,4 m | 142,3 kg | 206,8 kg | 265,8 kg |
| 8,5 m | 12,1 m | 151,8 kg | 220,5 kg | 283,4 kg |
| 9,0 m | 12,7 m | 178,0 kg | 259,5 kg | 335,5 kg |
| 9,5 m | 13,4 m | 235,0 kg | 342,5 kg | 442,9 kg |
| 10,0 m | 14,1 m | 249,2 kg | 363,3 kg | 469,7 kg |
Cum alegem cadrul: Dimensionați poarta astfel încât să fie cât mai ușoară, dar să aibă totodată rezistența și rigiditatea necesare pentru umplutura aleasă și pentru sarcina vântului. Dacă folosiți profile tubulare de alte dimensiuni sau cu altă grosime a peretelui, greutatea și comportamentul cadrului se vor schimba. Un cadru mai gros solicită, de asemenea, mai mult profilul C și cărucioarele. Prin urmare, greutatea admisă a umpluturii nu poate fi mărită doar proporțional cu grosimea peretelui.
Valorile sarcinii maxime și ale greutății umpluturii din primul tabel nu se aplică automat variantelor cu pereți de 3 și 4 mm. Această comparație calculează greutatea materialului, nu o nouă capacitate portantă a porții.
Date și calculul greutății
În toate cele trei coloane, dimensiunile exterioare ale profilelor rectangulare și consumul de material rămân aceleași. Se modifică doar grosimea peretelui. Consumul este preluat din lista de materiale din desen, nu dintr-un plan exact de debitare. Greutatea cadrului finit este influențată și de resturile de debitare, suduri, finisaj și toleranțele profilelor livrate.
| Deschidere de trecere | Profil rectangular 60 × 40 mm | Profil rectangular 80 × 40 mm |
|---|---|---|
| 7,0 m | 26 m | 10 m |
| 7,5 m | 32 m | 11 m |
| 8,0 m | 34 m | 12 m |
| 8,5 m | 36 m | 13 m |
| 9,0 m | 0 m | 50 m |
| 9,5 m | 0 m | 66 m |
| 10,0 m | 0 m | 70 m |
La o deschidere de trecere de 9,0 m, consumul de profil rectangular 80 × 40 mm este în total 13 + 37 m; la 9,5 m, este 27 + 39 m, iar la 10,0 m, 29 + 41 m. Totalul include și ranforsarea inferioară indicată în desen.
| Dimensiune exterioară | Perete de 2 mm | Perete de 3 mm | Perete de 4 mm |
|---|---|---|---|
| 60 × 40 mm | 2,93 kg/m | 4,25 kg/m | 5,45 kg/m |
| 80 × 40 mm | 3,56 kg/m | 5,19 kg/m | 6,71 kg/m |
Calcul: greutate = lungimea profilului rectangular 60 × 40 × greutatea sa pe metru + lungimea profilului rectangular 80 × 40 × greutatea sa pe metru. De exemplu, pentru o deschidere de trecere de 7,0 m și un perete de 3 mm: 26 × 4,25 + 10 × 5,19 = 162,4 kg de profile rectangulare.
Greutățile specifice sunt preluate din tabelul dimensional al producătorului SSAB, verificat la 11. 9. 2026. Acestea servesc drept valori de referință pentru compararea greutăților, nu reprezintă o confirmare din partea producătorului sau a clasei de rezistență a materialului utilizat în desene.
Neconcordanțe în desene: La deschiderile de trecere de 8,5 și 10,0 m, marcajul profilului rectangular inferior din secțiune diferă de lista de materiale: indică un perete de 3 mm în loc de 2 mm. La 9,5 și 10,0 m, în secțiunea cadrului apare profilul de 60 × 40 mm, în timp ce vederea și lista de materiale indică 80 × 40 mm. Comparația de mai sus folosește în mod explicit lista de materiale. Nu modificăm prin aceasta desenele originale și nici valorile de sarcină indicate în ele.
7. Desene tehnice pentru fiecare lățime a porții
Fiecare miniatură este un link către imaginea la rezoluție completă. Tabelul de sinteză de mai sus prezintă în format text dimensiunile și greutățile esențiale; desenele păstrează compartimentarea cadrului, secțiunile, cotele și sarcinile cărucioarelor.

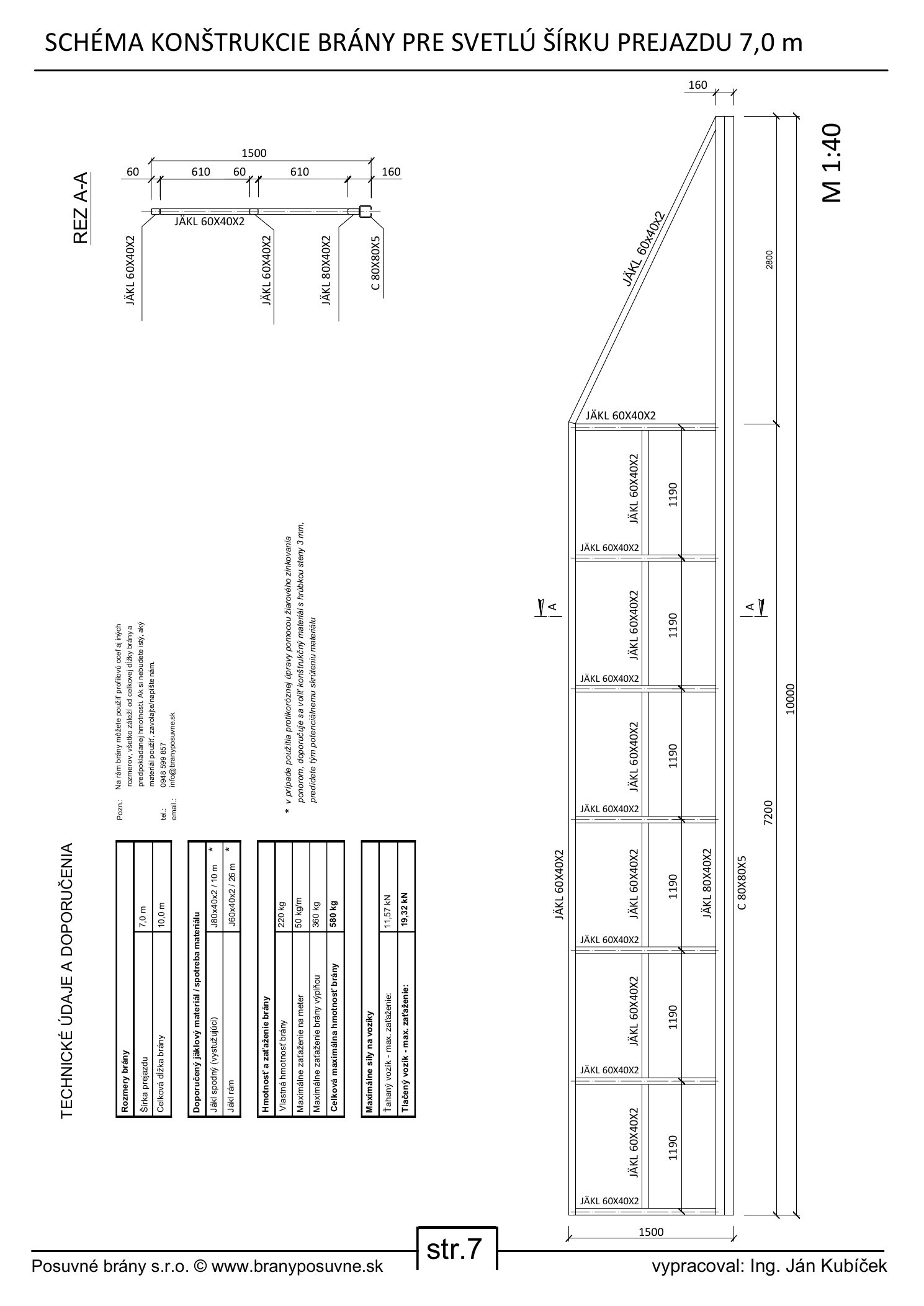

Deschidere de trecere 7,0 m
Lungime totală 10 000 mm, cadru 7 200 mm, contragreutate 2 800 mm, înălțimea cadrului 1 500 mm, profil C 80 × 80 × 5 mm.

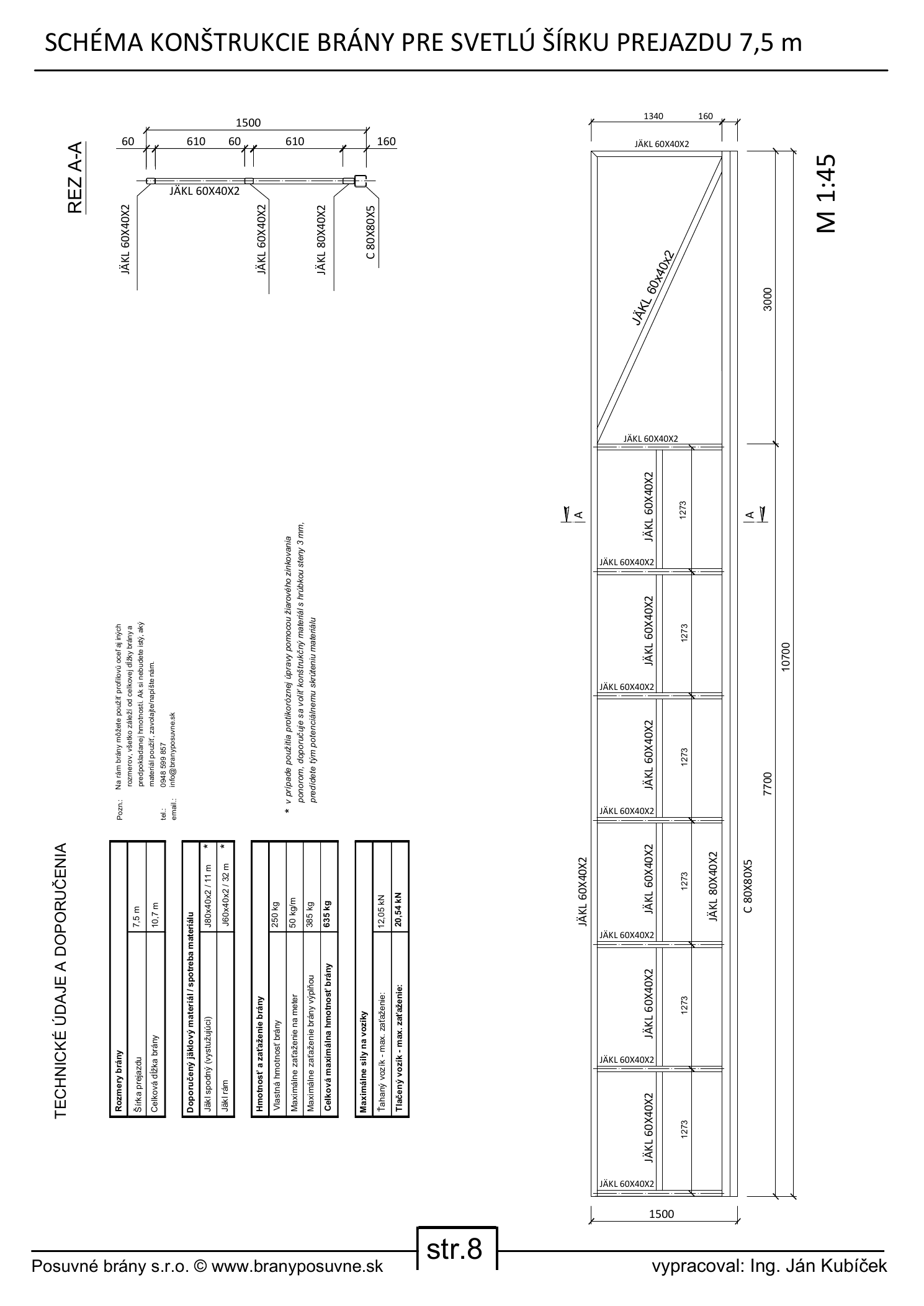

Deschidere de trecere 7,5 m
Lungime totală 10 700 mm, cadru 7 700 mm, contragreutate 3 000 mm, înălțimea cadrului 1 500 mm, profil C 80 × 80 × 5 mm.

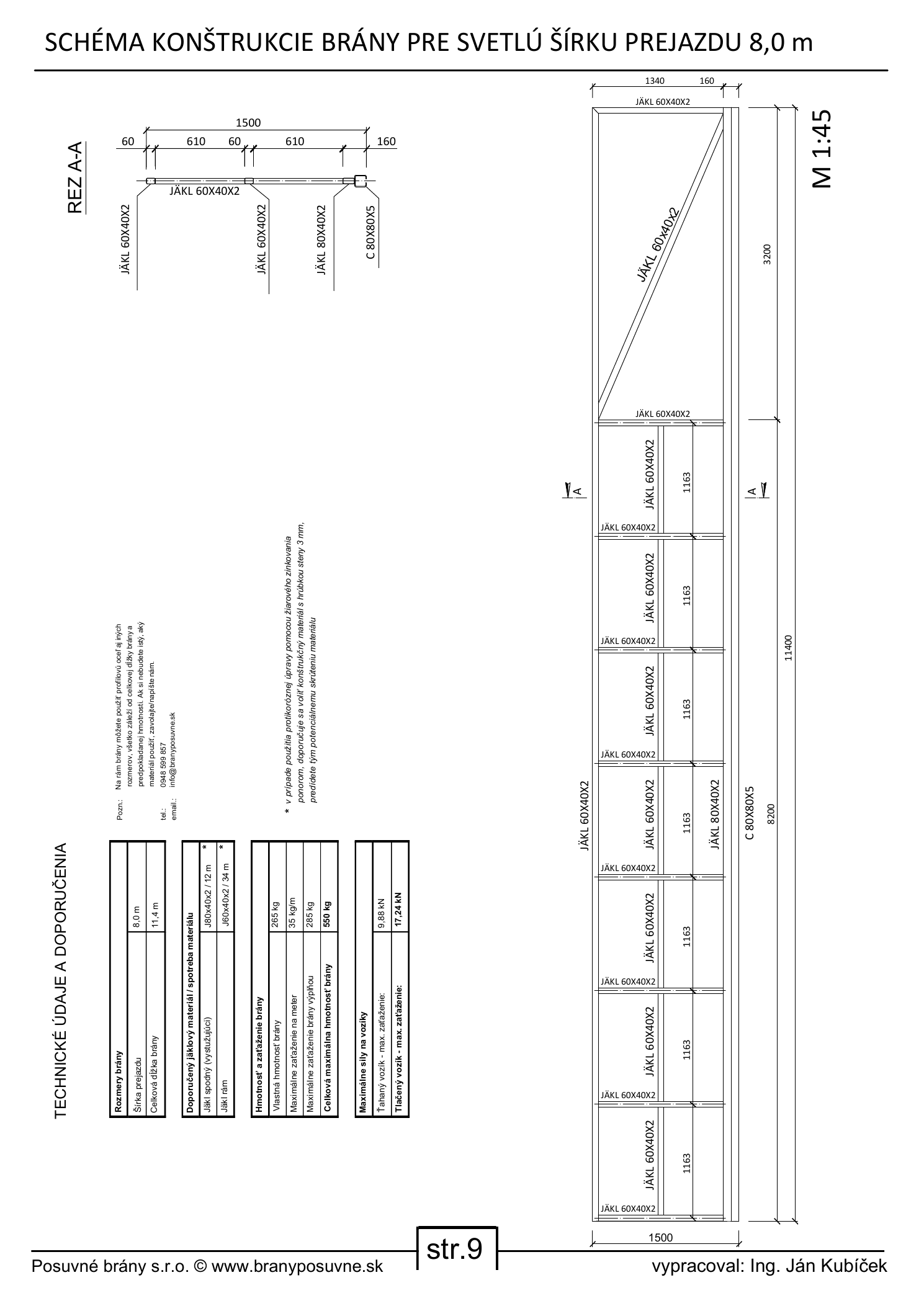

Deschidere de trecere 8,0 m
Lungime totală 11 400 mm, cadru 8 200 mm, contragreutate 3 200 mm, înălțimea cadrului 1 500 mm, profil C 80 × 80 × 5 mm.

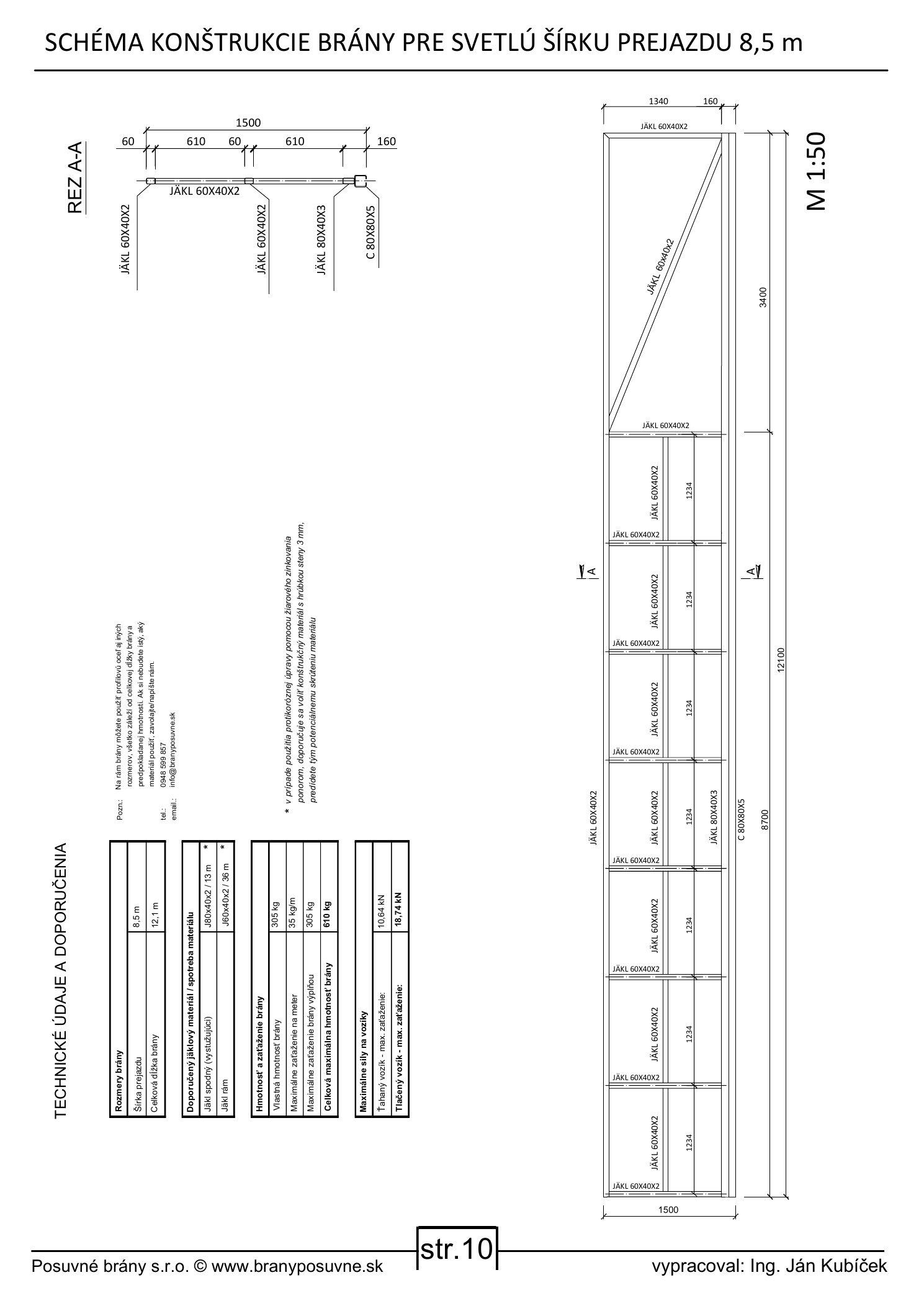

Deschidere de trecere 8,5 m
Lungime totală 12 100 mm, cadru 8 700 mm, contragreutate 3 400 mm, înălțimea cadrului 1 500 mm, profil C 80 × 80 × 5 mm.

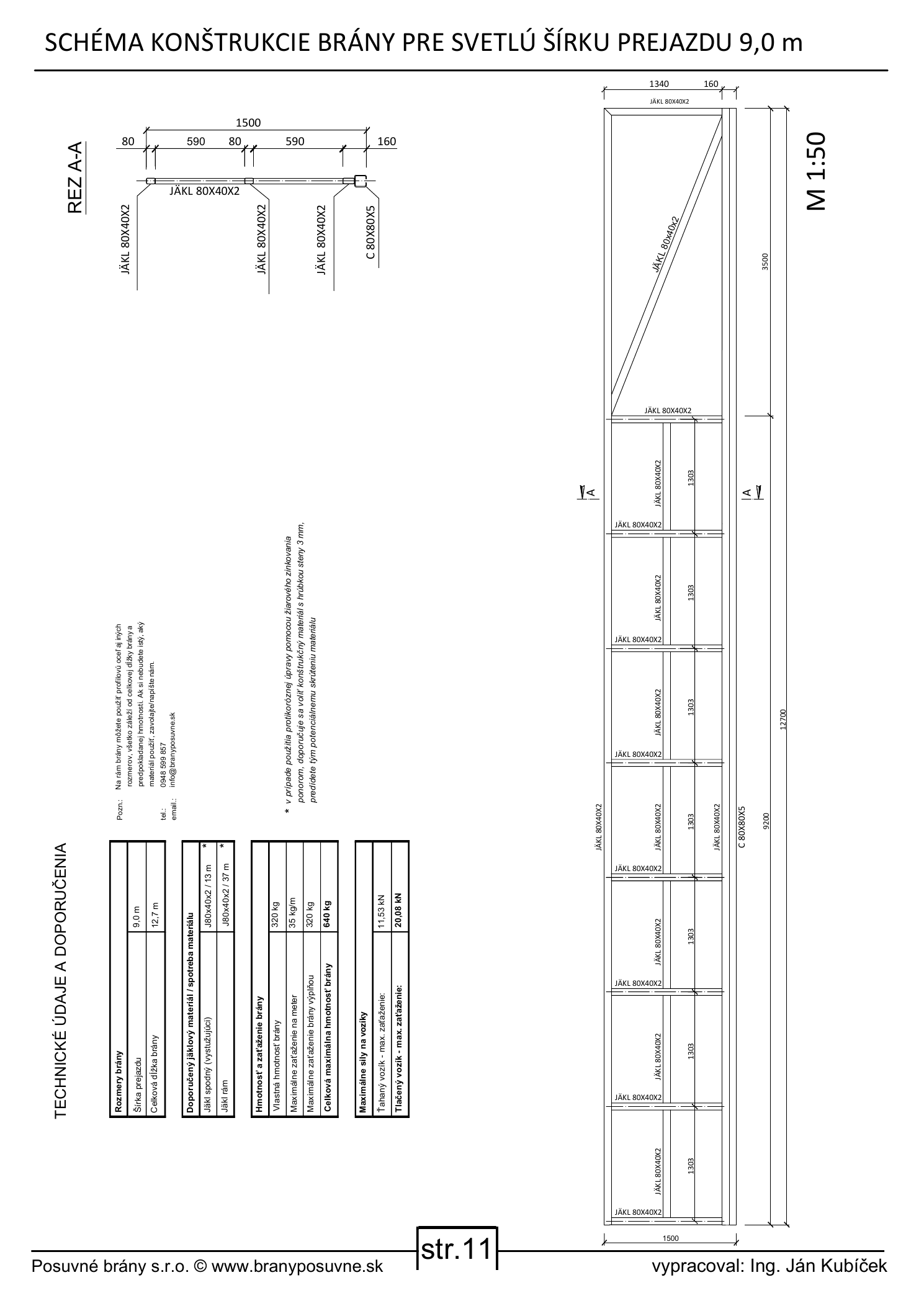

Deschidere de trecere 9,0 m
Lungime totală 12 700 mm, cadru 9 200 mm, contragreutate 3 500 mm, înălțimea cadrului 1 500 mm, profil C 80 × 80 × 5 mm.
Deschidere de trecere 9,5 m
Lungime totală 13 400 mm, cadru 9 700 mm, contragreutate 3 700 mm, înălțimea cadrului 1 500 mm, profil C 80 × 80 × 5 mm.

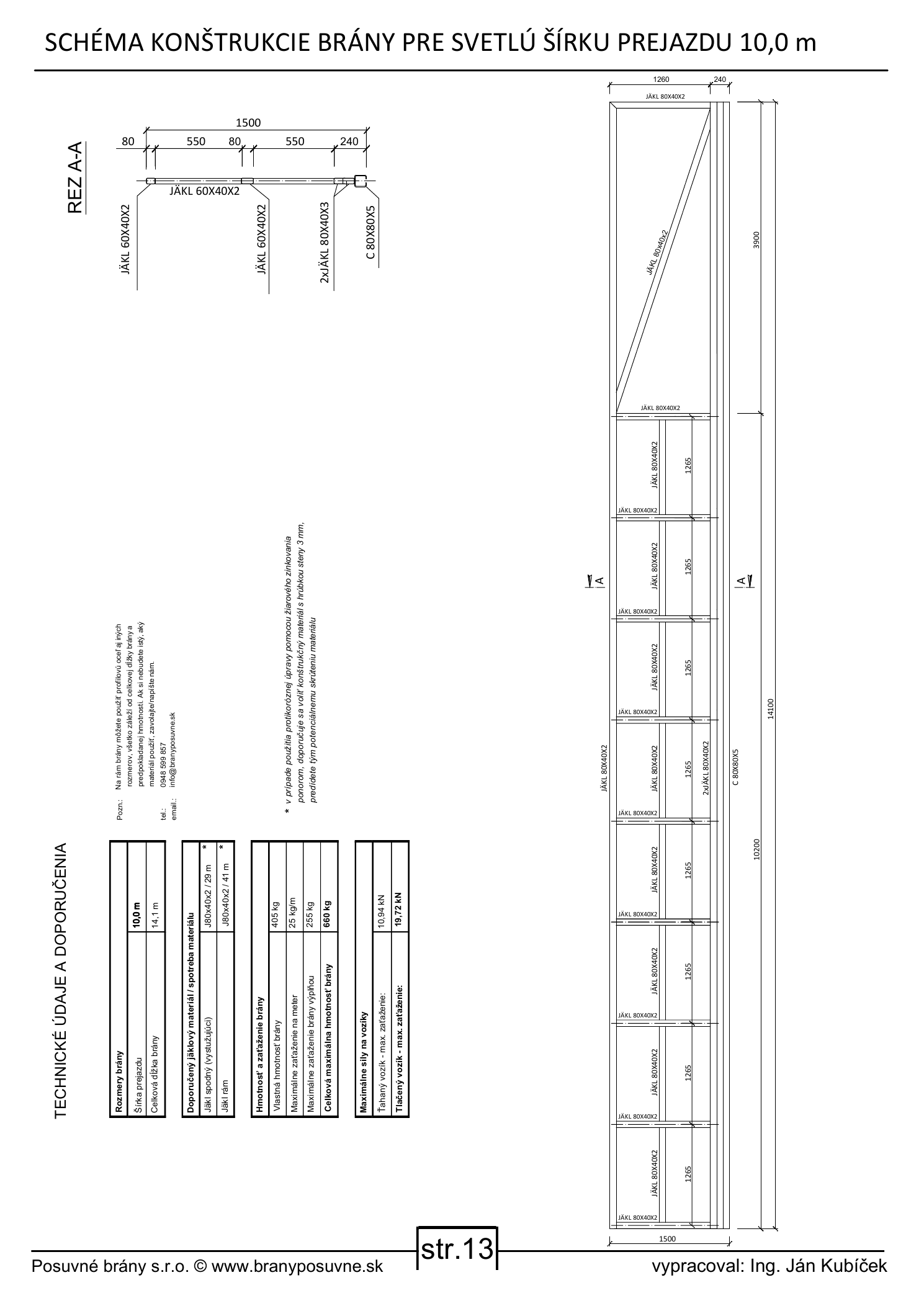

Deschidere de trecere 10,0 m
Lungime totală 14 100 mm, cadru 10 200 mm, contragreutate 3 900 mm, înălțimea cadrului 1 500 mm, profil C 80 × 80 × 5 mm.
8. Întrebări frecvente și pașii următori
- O poartă cu deschidere de peste 6,5 m trebuie să aibă două fundații separate?
- Acest manual și tabelul său cu distanța X sunt concepute pentru o pereche de fundații, conform desenului sursă. O modificare a conceptului trebuie evaluată separat.
- Este suficient să aleg căruciorul în funcție de dimensiunea profilului C?
- Nu. Dimensiunea profilului este doar una dintre condiții. Contează și greutatea totală, distribuția sarcinii, contragreutatea, umplutura, vântul și intensitatea utilizării.
- Pot folosi orice motor indicat în schemă?
- Nu. Motorul se alege în funcție de greutatea și lungimea canatului, rezistența mecanică, intensitatea utilizării și viteza dorită. Schema de conectare nu înlocuiește dimensionarea motorului.
- Ce trebuie pregătit înainte de turnarea betonului?
- Pozițiile plăcilor de montaj, toate tuburile de protecție, alimentarea de 230 V, cablurile pentru fotocelule, lampa de semnalizare și eventuala comandă prin cablu.
- Unde găsesc valorile detaliate ale forțelor din cărucioare?
- Acestea sunt indicate direct în desenul tehnic pentru fiecare lățime. Tabelul recapitulativ este simplificat intenționat la cinci valori necesare pentru o primă evaluare.
Nu ați găsit răspunsul? Sunați-ne
Contactați ne. Pentru porțile cu o deschidere mai mare de 6,5 m, vă recomandăm să verificați selecția componentelor înainte de comandă și de turnarea fundației.
Seturi de componente pentru porți autoportante
Componente CAIS pentru porți mari
Aveți puțin spațiu pentru poartă?
Dacă nu aveți suficient loc pe proprietate pentru o poartă autoportantă mare, luați în considerare și alte soluții. O poartă telescopică sau alte variante pot fi un compromis potrivit și vă pot ajuta să rezolvați lipsa de spațiu de pe proprietate.
Atenționare tehnică: Pentru porțile de această dimensiune, solicitați verificarea configurației finale, a fundațiilor, a ancorării, a umpluturii, a încărcării din vânt și a elementelor de siguranță în funcție de condițiile concrete. Executați instalația electrică în conformitate cu instrucțiunile actuale ale producătorului și cu reglementările în vigoare.
Întocmit de ing. Ján Kubíček.
Ultima actualizare: 16. 9. 2026.
