Conectarea unui receptor extern de altă marcă la motorul NICE Robus RBS
Un receptor extern de altă marcă necesită, de regulă, alimentare și o ieșire de releu. Motoarele Robus RBS furnizează curent continuu de 24 V, iar ieșirea de releu se conectează la aceeași intrare ca butonul cu fir.
Pasul 1. Alimentarea receptorului extern
Dacă trebuie să conectați la motor dispozitive suplimentare care necesită alimentare externă (de ex. receptor extern, iluminare de semnalizare, întrerupător cu cheie, carduri magnetice etc.), conectați dispozitivul conform imaginii. Tensiunea furnizată este de 24 V c.c., de la -30% la +50%, cu un curent maxim de 100 mA.
(NICE RBA3) (NICE RBA3R10)
Pasul 2. Intrarea pentru releu
Releul se conectează la intrarea SBS (la unitățile de control mai vechi, marcată P.P.). Alternativ, puteți conecta releul la intrarea OPEN și utiliza funcția de închidere automată. În acest caz, receptorul extern va deschide întotdeauna poarta, iar închiderea automată o va închide după o pauză temporizată.
Apoi, pe Robus trebuie să efectuați pasul „Detectarea dispozitivelor conectate la motor” – procedură:
Pasul 3. Detectarea dispozitivelor conectate la motor
După fiecare conectare, deconectare sau modificare a cablajului dispozitivelor auxiliare la intrările BlueBUS și STOP trebuie efectuată etapa de detectare a dispozitivelor auxiliare.
- Apăsați butoanele „Open” și „Stop/Set” și țineți-le apăsate
- De îndată ce încep să clipească rapid L1 și L2, eliberați butoanele
- Așteptați câteva secunde, până când unitatea de control finalizează procesul de detectare a dispozitivelor.
- Dacă totul a decurs corect, LED-ul STOP ar trebui să fie aprins, iar L1 și L2 ar trebui să se stingă. Este posibil, de asemenea, să înceapă să clipească L3 și L4, dacă nu ați efectuat încă etapa de detectare a lungimii canatului.

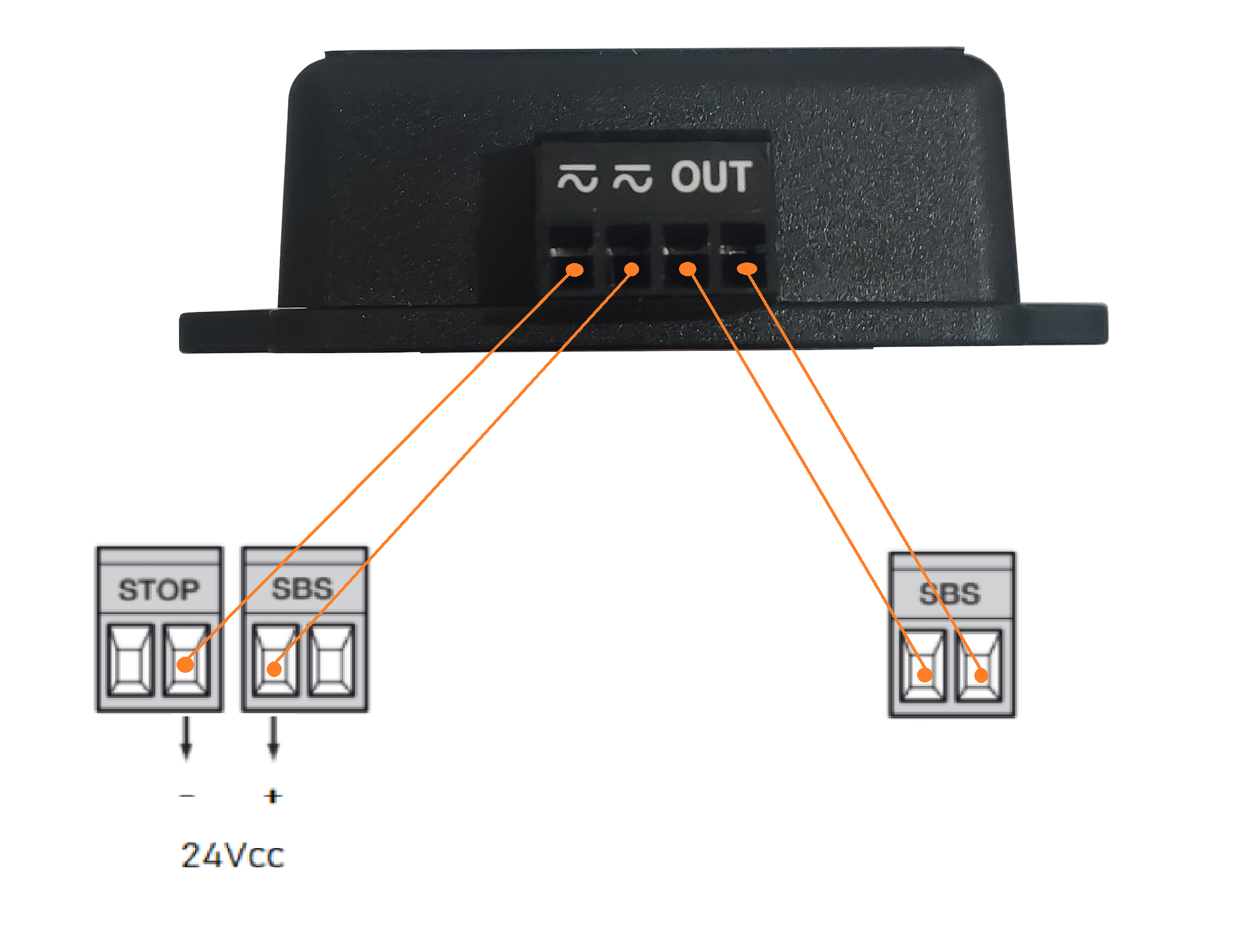

Exemplu de conectare a modulului GSM GSM-05 la unitatea de control NICE RBA3R10 (motor NICE ROBUS):

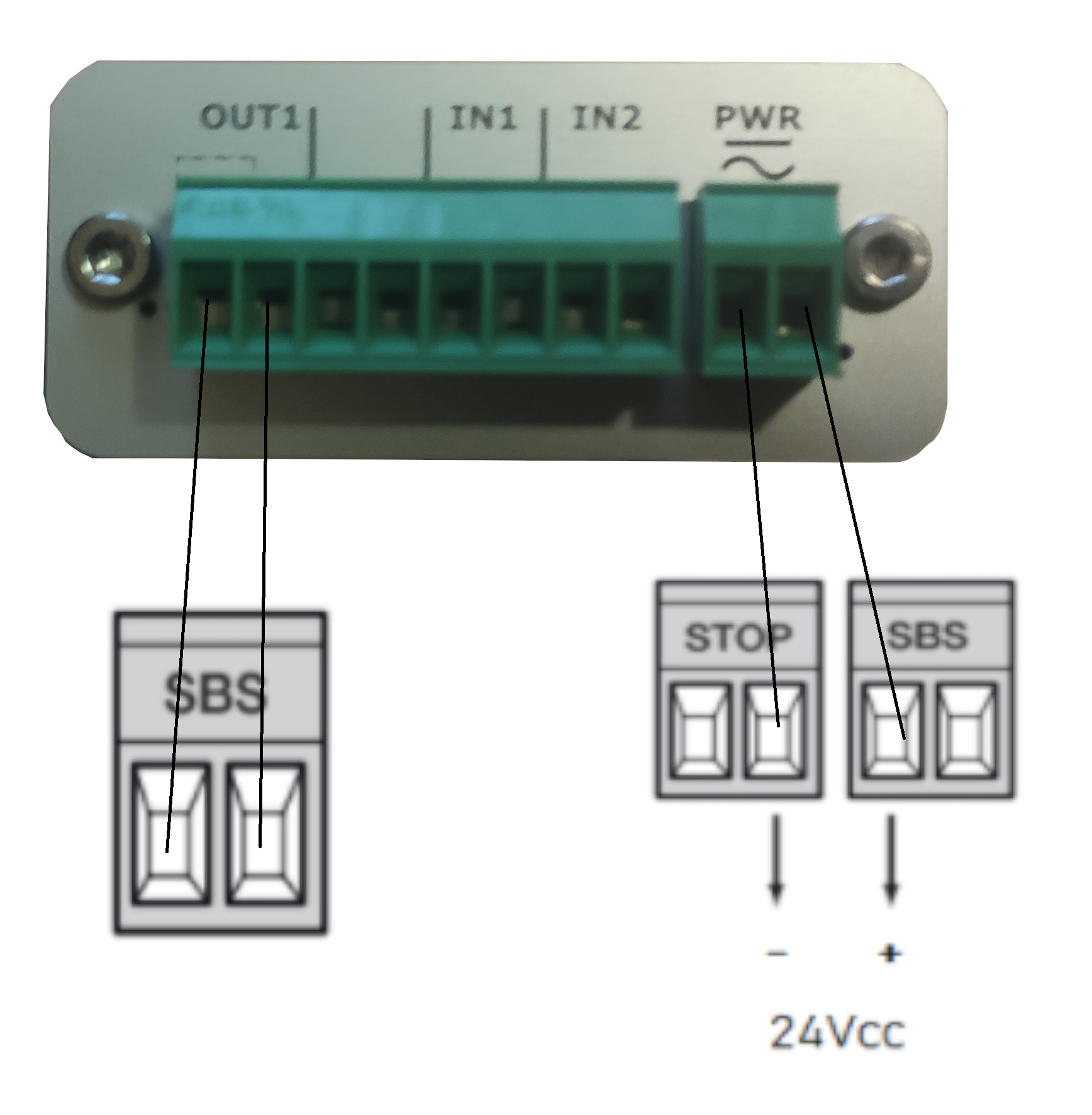

Exemplu de conectare a modulului GSM GSM LITE 3+ la unitatea de control NICE RBA3R10 (motor NICE ROBUS):
