NICE Tub TUB3500 (A) - motor separat pentru porți culisante
| Disponibilitatea produsului: | la întrebare | Produsul poate să nu fie disponibil, contactați-ne pentru mai multe informații. |
|---|
la întrebare
9.547,98 RON cu TVA
| Greutate |
|---|
| 60 kg |
Descrierea produsului NICE Tub TUB3500 (A) - motor separat pentru porți culisante
NICE TUB3500 este un motor industrial independent pentru poartă culisantă cu o greutate de până la 3 500 kg și o lungime de până la 30 m. Are motor trifazat de 400 V AC, unitate de comandă încorporată Mindy A500, frână mecanică, răcire cu ventilator și pinion pentru cremalieră cu modulul 6. Este ireversibil; în cazul unei pene de curent, transmisia poate fi deblocată, iar poarta poate fi deplasată manual.
Când să alegeți NICE TUB3500
Este destinat porților culisante mari și grele din incinte industriale. La alegere, luați în considerare greutatea, lungimea reală a canatului, rezistența la deplasare, vântul și numărul de deschideri și închideri. Poarta trebuie să se deplaseze lin manual, să nu pornească singură și să aibă opritoare mecanice solide în ambele direcții.
| Greutatea porții | Până la 3 500 kg. |
|---|---|
| Lungimea porții | Până la 30 m; pe măsură ce lungimea crește, scade numărul de cicluri admise pe oră. |
| Alimentarea ansamblului | 3~ 400 V AC ±10 %, 50 Hz; este necesară împământarea de protecție. |
| Cremalieră | Modulul 6. Cremaliera cu modulul 4, utilizată la motoarele mai mici, nu este interschimbabilă. |
Numărul de cicluri în funcție de lungimea canatului
| Lungimea canatului | Nr. max. de cicluri/h |
|---|---|
| Până la 5 m | 30 |
| Peste 5 până la 10 m | 15 |
| Peste 10 până la 15 m | 10 |
| Peste 15 până la 20 m | 7 |
| Peste 20 până la 25 m | 6 |
| Peste 25 până la 30 m | 5 |
Un ciclu înseamnă o deschidere și o închidere complete. La proiectare, respectați simultan limitele dimensionale, de greutate și de funcționare; greutatea maximă, singură, nu confirmă compatibilitatea cu o anumită poartă. Pentru TUB3500, producătorul indică și max. 200 de cicluri pe zi și 30 de minute de funcționare continuă. Acest lucru nu anulează limitele de cicluri/oră și nici durata unei curse setată în A500.
La înlocuirea unui motor existent, trebuie verificate și accesoriile, modul de conectare și spațiul de montaj.
Unitatea de comandă încorporată Mindy A500
Mindy A500 face parte din motorul TUB3500. Are 10 comutatoare DIP funcționale, trimmere TL, TP și F, intrare pentru limitatoare de cursă mecanice, fototest și un conector mai vechi pentru receptoarele din familia FLOXI. Schema de conectare de mai jos se aplică acestei plăci; dacă unitatea de comandă a fost înlocuită, urmați instrucțiunile unității instalate.
Posibilitatea de a configura unitatea de comandă pentru o altă alimentare nu transformă acest motor într-un motor monofazat de 230 V. TUB3500 se conectează conform plăcuței sale și schemei pentru versiunea trifazată de 400 V.
Din ce este alcătuit motorul și ce trebuie adăugat
- Motor cu reductor, unitate de comandă încorporată, frână mecanică și ventilator.
- Pinion cu modulul 6, 18 dinți.
- Mecanism de deblocare pentru deplasarea manuală a porții.
- Pentru automatizare completă sunt necesare o cremalieră adecvată, ancorare, opritoare mecanice și elemente de siguranță potrivite porții respective. Telecomanda necesită un receptor compatibil și emițătoare.
La comandă, vom potrivi materialele de montaj, cremaliera și accesoriile cu configurația concretă. Motorul separat nu constituie o poartă automată completă.
Dimensiuni și spațiu de montaj

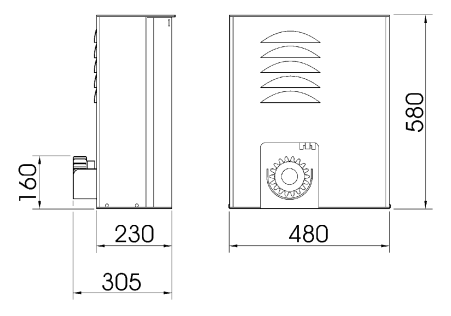

Desenul indică înălțimea de 580 mm, lățimea de 480 mm, adâncimea corpului de 230 mm și cota totală până la pinion de 305 mm. Axa pinionului este la înălțimea de 160 mm. Dimensiunile sunt în milimetri. Lăsați acces la ușiță, mecanismul de deblocare, limitatorul de cursă și unitatea electrică de comandă.
Montarea fundației, motorului și cremalierei
Montajul, conectarea și testarea trebuie efectuate de un tehnician calificat. Înainte de intervenție, deconectați toate cablurile de alimentare și asigurați-le împotriva repornirii. Fundația trebuie să fie solidă, orizontală și protejată împotriva inundării. La instalarea tuburilor de protecție, împiedicați pătrunderea apei și a condensului în unitatea de comandă.

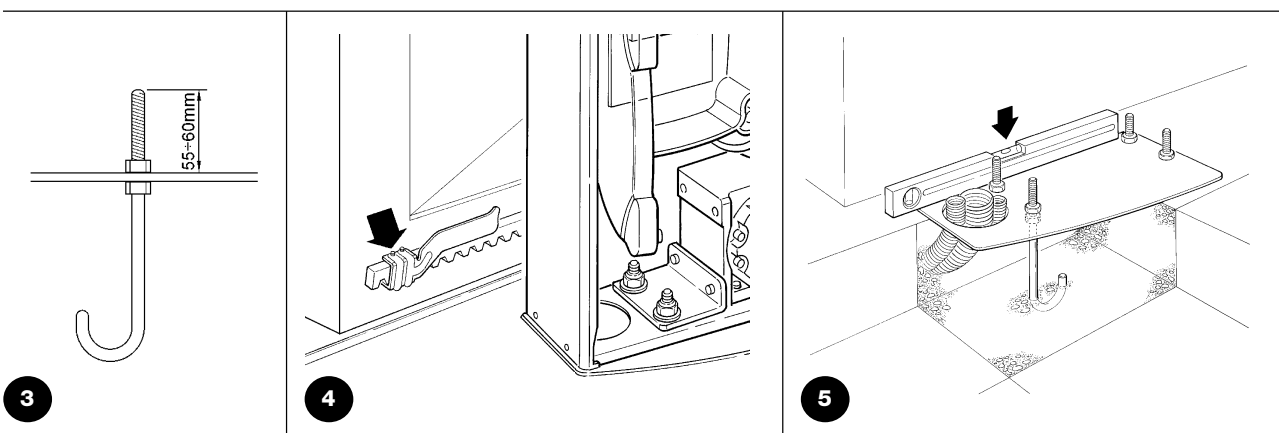

- Pe o fundație existentă și adecvată, utilizați sisteme de ancorare potrivite suportului. Pentru o fundație nouă, pregătiți groapa și tuburile de protecție; dimensiunile fundației se stabilesc în funcție de locul de montaj.
- Montați placa de fundație cu cele patru ancore paralel cu canatul și în poziție orizontală. Detaliul ancorei indică lungimea filetului care trebuie să iasă în afară: 55–60 mm. Lăsați betonul să se întărească complet.

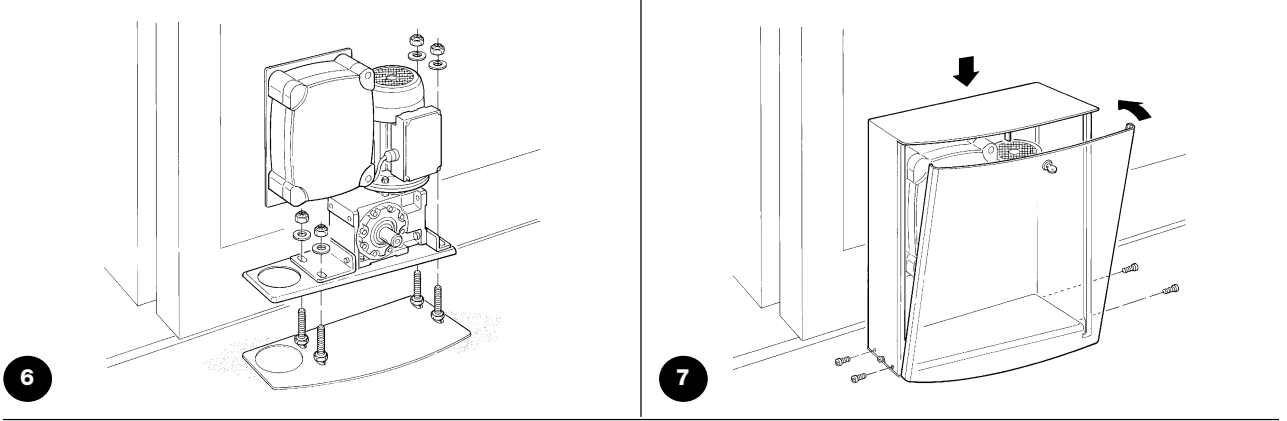

- Așezați motorul pe placă, aliniați-l cu canatul și fixați-l cu patru piulițe și șaibe. Pentru continuarea lucrărilor, deblocați transmisia.
- Fixați treptat cremaliera cu modulul 6 pe toată lungimea traseului. Păstrați între cremalieră și pinion un joc de 2–3 mm; greutatea porții nu trebuie să fie preluată de motor.
- Deplasați poarta manual de mai multe ori. Verificați angrenarea uniformă, trecerea lină peste îmbinările cremalierei și păstrarea aceluiași joc pe toată lungimea.
Întrerupătoare de capăt de cursă și opritoare mecanice
Pe cremalieră se fixează două console care acționează pârghia întrerupătorului de capăt de cursă pentru deschidere și închidere. Acestea nu înlocuiesc opritoarele mecanice fixe ale porții. Pârghia trebuie să se miște liber, iar consolele trebuie să acționeze în direcția corectă.
După declanșarea întrerupătorului de capăt de cursă, luați în calcul o cursă de inerție de aproximativ 2–3 cm. Reglați consolele astfel încât poarta să se oprească în siguranță înaintea opritoarelor mecanice; verificați cursa de inerție și cu motorul încălzit. La verificarea TUB3500, canatul oprit trebuie să rămână la aproximativ 4–5 cm de opritorul fix.
Dacă distanța de oprire este mai mare, tehnicianul va verifica și regla frâna mecanică. Alimentarea trebuie oprită înainte de reglare. Conform instrucțiunilor, piulița de pe arbore se strânge mai întâi cu o jumătate de rotație în sensul acelor de ceasornic; strângerea excesivă poate bloca motorul. După reglare, testele trebuie repetate.
Deblocarea în cazul unei pene de curent
Efectuați deblocarea numai cu poarta oprită și alimentarea deconectată. Asigurați canatul împotriva mișcării necontrolate. La predare, tehnicianul vă va arăta procedura și vă va înmâna cheile.

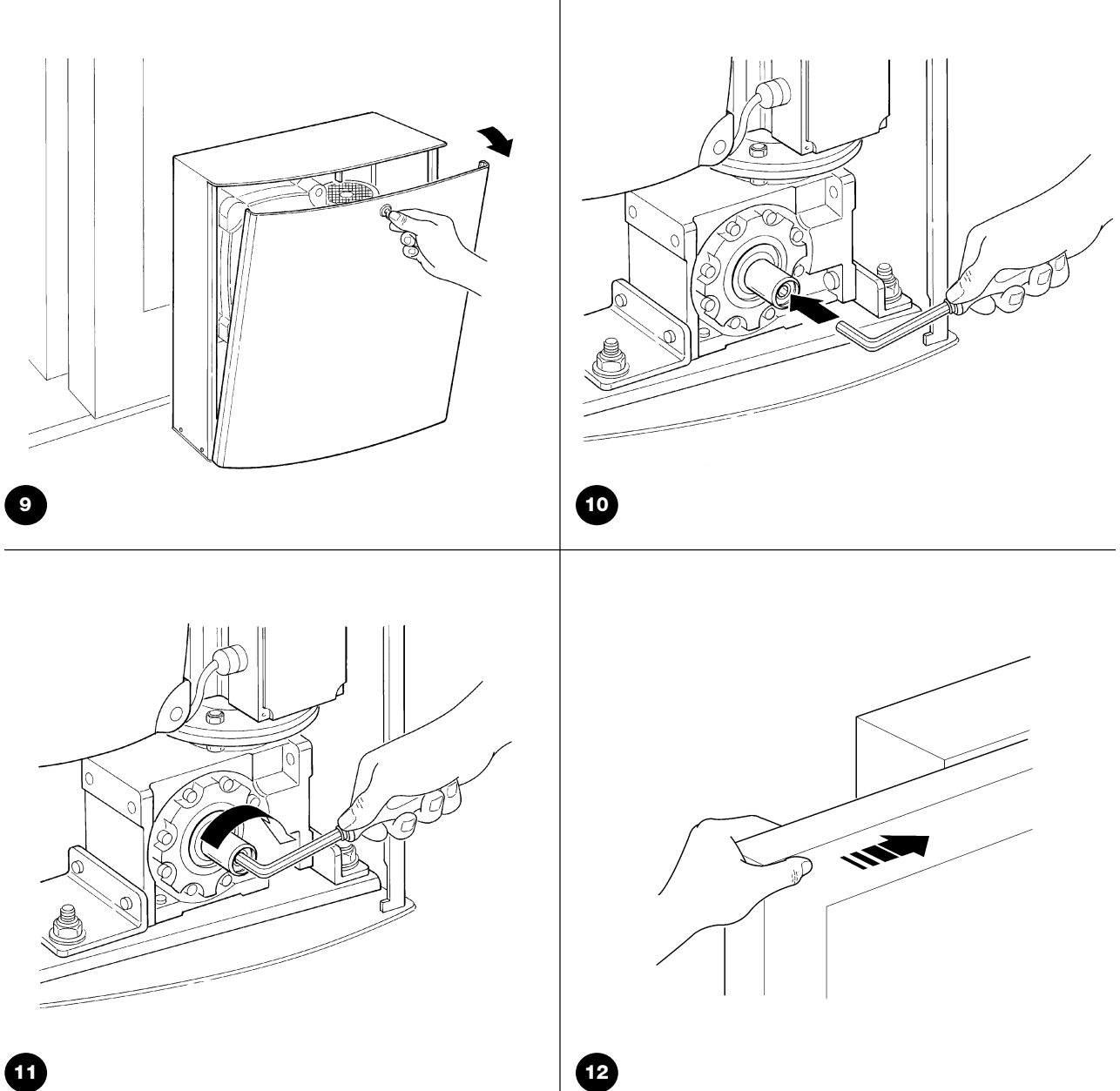

- Deschideți ușa automatizării cu cheia.
- Introduceți cheia imbus în arbore și slăbiți complet șurubul interior, conform imaginii.
- Scoateți cheia și închideți ușa. Poarta poate fi deplasată cu grijă, manual.
- Pentru a o bloca din nou, efectuați procedura în ordine inversă. Verificați cuplarea transmisiei și închiderea ușii; microîntrerupătorul de siguranță al acesteia trebuie să fie activat.
Cablaj pentru configurația tipică
| Conexiune | Cablu | Lungime |
|---|---|---|
| Alimentare automatizare | 4 × 1,5 mm² | Până la 30 m |
| Lampă de semnalizare | 2 × 1,5 mm² | Până la 20 m |
| Antenă | Coaxial RG58 | Se recomandă mai puțin de 5 m |
| Transmițător fotocelulă TX | 2 × 0,25 mm² | Până la 30 m |
| Receptor fotocelulă RX | 2 cabluri 2 × 0,25 mm² | Până la 30 m |
| Selector cu cheie | 2 cabluri 2 × 0,25 mm² | Până la 50 m |
| Muchie fixă / mobilă | În funcție de muchie și interfață | În funcție de dispozitivul respectiv |
Două cabluri 2 × 0,25 mm² pot fi înlocuite cu un cablu 4 × 0,25 mm². Pentru o alimentare cu lungimea de peste 30 m, tehnicianul trebuie să stabilească o secțiune mai mare și o împământare corespunzătoare. Pentru liniile de joasă tensiune ale fotocelulelor cu lungimea de peste 30 m, instrucțiunile cer un ecran conectat la împământare numai la capătul unității de comandă. Cablurile trebuie să fie adecvate mediului; pentru instalarea în exterior, producătorul indică, de exemplu, H07RN-F.
Muchia de siguranță mobilă necesită o conexiune funcțională și în timpul mișcării canatului. Numărul de conductoare și interfața se stabilesc în funcție de tipul muchiei; exemplul cu două fire dintr-o configurație tipică mai veche nu se poate aplica tuturor muchiilor OSE.

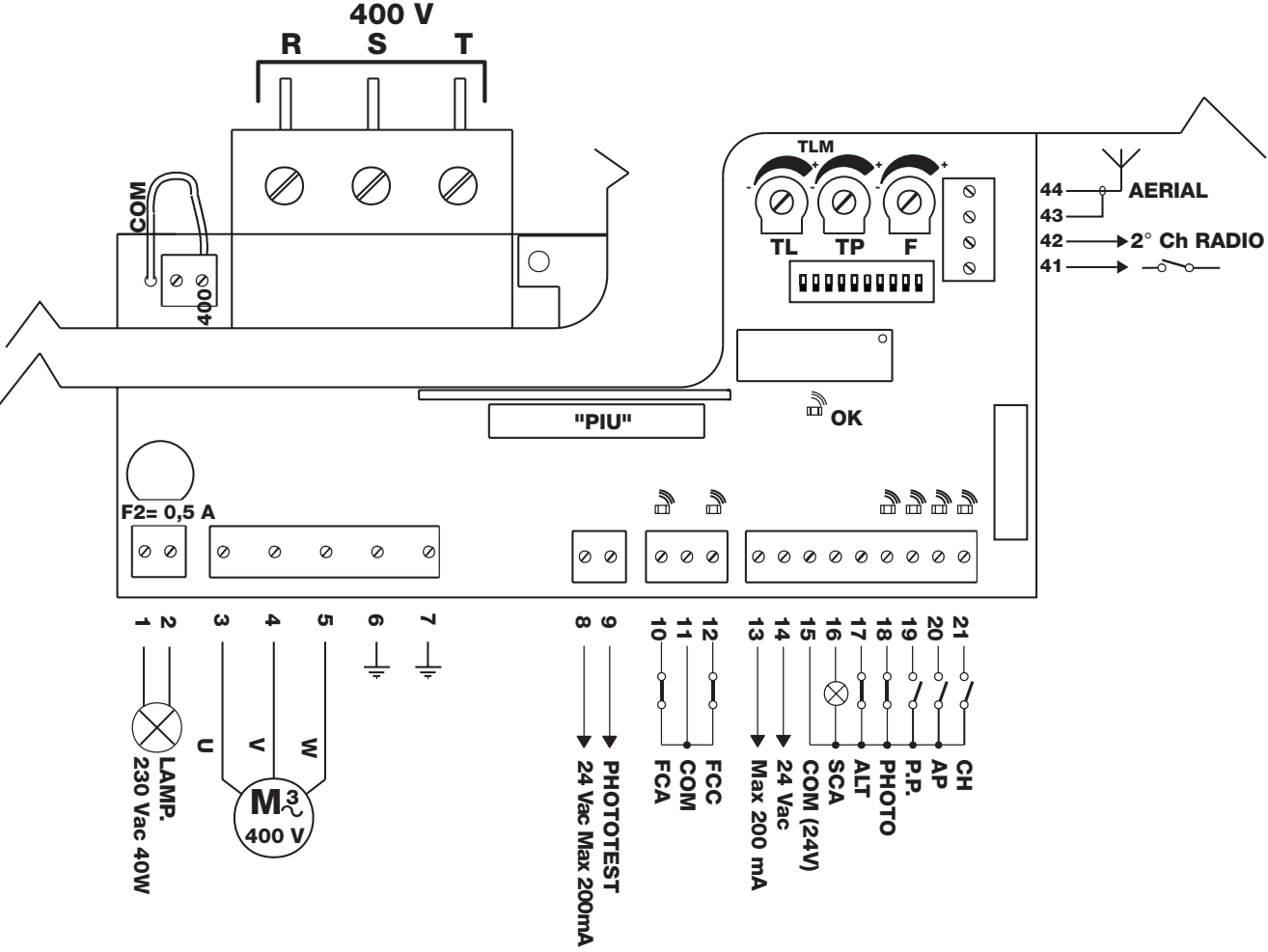

Conexiuni Mindy A500 și tensiunea bornelor
Efectuați conexiunile cu alimentarea deconectată. Bornele 13–14 și 8–9 furnizează 24 V AC, deci nu au polaritate DC +/−. COMMON 15 este punctul comun al intrărilor de comandă; nu îl confundați cu împământarea de protecție PE. Contactele de comandă sunt fără potențial.
| Bornă | Funcție și conexiune |
|---|---|
| Alimentare R / S / T | Alimentare trifazată de 400 V prin protecția corespunzătoare; selectarea alimentării A500 se face conform schemei. |
| 1–2 LAMP | Ieșire pentru lampă de semnalizare 230 V AC, max. 40 W; fără polaritate +/−. |
| 3–4–5 MOTOR | Conductoarele motorului U–V–W; nu este vorba de plus și minus DC. |
| 6–7 PE | Împământarea de protecție a unității de comandă și a motorului. |
| 8–9 PHOTOTEST | 24 V AC pentru emițătoarele fotocelulelor testate, max. 200 mA; fără polaritate +/−. |
| 10 / 11 / 12 | FCA deschidere / punct comun / FCC închidere. |
| 13–14 accesorii | 24 V AC, max. 200 mA; fără fototest, instrucțiunile permit până la 400 mA. |
| 15 COMMON | Punct comun al intrărilor de comandă și de siguranță. |
| 16 SCA | Indicator luminos pentru poarta deschisă între 15–16: 24 V AC, max. 2 W. |
| 17 ALT / STOP | Intrare de siguranță NC pentru oprire, față de 15. |
| 18 PHOTO | Contact NC al fotocelulei față de 15, în conexiunea standard fără fototest. |
| 19 P.P. | Contact NO pentru comanda pas cu pas față de 15: deschidere – stop – închidere – stop. |
| 20 AP / 21 CH | Deschidere / închidere NO față de 15. |
| 41–42 | Ieșire fără potențial pentru al doilea canal radio, dacă este instalat receptorul. |
| 43–44 antenă | Cablu coaxial conform schemei: ecranul la 43, conductorul central la 44. |
| RADIO / PIU | Conector mai vechi pentru receptorul radio / soclul cardului de extensie PIU. |
NC înseamnă contact închis în repaus, iar NO contact deschis în repaus. Mai multe contacte NC cu aceeași funcție se conectează în serie, iar contactele de comandă NO, în paralel. Intrările NO neutilizate rămân neconectate. Elementele de protecție necesare pentru funcționarea în siguranță nu trebuie scoase din funcțiune prin punți electrice.
Fotocelule și fototest A500
Originale NICE BF pot fi înlocuite la recondiționarea configurației cu fotocelule cu releu NICE EPM. EPM și EPMB nu au aceeași schemă de conexiuni: A500 nu are BlueBUS. Pentru această placă, alegeți fotocelule cu alimentare adecvată și contact NC fără potențial.
Alegeți raza de acțiune a fotocelulelor în funcție de lățimea trecerii. EPM are o rază de acțiune utilă de 15 m; producătorul indică un maxim de 30 m. La o distanță TX–RX mai mare de 10 m, tehnicianul trebuie să modifice jumperul +10m de pe receptorul RX conform instrucțiunilor EPM. Ceața, ploaia și praful pot reduce raza de acțiune cu 50%, astfel încât valoarea maximă de 30 m nu garantează acoperirea fiabilă a unei treceri la fel de late. Pentru locul respectiv, alegeți modelul potrivit și verificați funcționarea acestuia.
| Conectarea EPM | A500 |
|---|---|
| Alimentare fără fototest | Bornele 1–2 atât la TX, cât și la RX → ieșirea 13–14 (24 V AC). În cazul curentului alternativ (AC), nu există polaritate +/−. |
| Contact de siguranță fără fototest | RX 4 COM → A500 15 COMMON; RX 5 NC → A500 18 PHOTO. RX 3 NO nu se utilizează pentru funcția de protecție. |

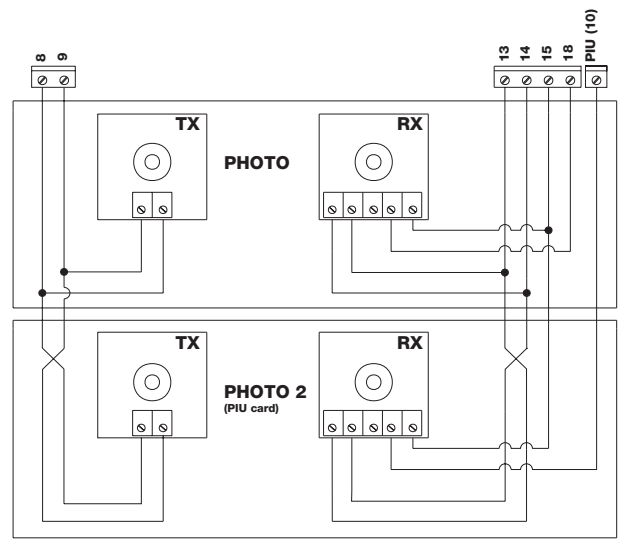

| Fototest | Alimentați TX de la 8–9 și RX de la 13–14; legarea contactelor și a intrărilor PHOTO neutilizate trebuie să corespundă schemei originale de mai jos. Activați DIP 7. |
| Mai multe perechi | Pentru aceeași funcție de protecție, contactele NC corespunzătoare pot fi conectate în serie. Funcția PHOTO2 separată, de exemplu pentru protecția la deschidere, se adaugă cu placa PIU. |
Detaliul EPM indică alimentarea 24 V DC: 1 plus, 2 minus. A500 alimentează însă această pereche 24 V AC fără polaritate +/−, conform tabelului de mai sus. Numerotarea contactelor releului 3 NO / 4 COM / 5 NC rămâne aceeași.
PHOTO2 din schemă necesită placa NICE PIU. Când fototestul este activat, intrarea PHOTO neutilizată se conectează la ieșirea de fototest conform manualului 9, nu conform schemei fără testare. În cazul mai multor perechi EPM, preveniți interferențele reciproce conform manualului acestora; sincronizarea necesită alimentare AC, modificarea setării SYNC pe TX și inversarea firelor de alimentare ale unei perechi. După montaj, testați fiecare pereche separat.
Prima pornire și verificarea direcției
- Deplasați manual poarta aproximativ la jumătatea cursei, cuplați reductorul și verificați ușița și microîntrerupătorul de siguranță. Pentru primele teste, selectați modul cu comandă menținută și funcțiile suplimentare dezactivate.
- După pornire, LED-ul OK trebuie să clipească regulat. Cu circuitul de siguranță închis, LED-urile STOP și PHOTO sunt aprinse; în afara pozițiilor de capăt, sunt aprinse și FCA și FCC. Intrările de comandă NO sunt stinse în absența unei comenzi.
- Activați scurt AP / OPEN la borna 20. Poarta trebuie să se deschidă. Dacă se deplasează în direcția opusă, întrerupeți imediat alimentarea; conform manualului motorului, tehnicianul inversează firele motorului la 3 și 4, apoi repetă testul.
- Înainte de deschiderea completă, verificați dacă întrerupătorul de capăt pentru deschidere oprește mișcarea. Dacă acționează întrerupătorul de capăt greșit, întrerupeți alimentarea și verificați atribuirea FCA/FCC; manualul indică inversarea conexiunilor 10 și 12.
- Testați deschiderea și închiderea complete, reglarea consolelor, oprirea la capătul cursei și toate elementele de protecție. Abia apoi setați modul de funcționare dorit.
Setările A500
| DIP | Funcție |
|---|---|
| 1 OFF / 2 OFF | Mișcare numai cât timp comanda este menținută – operator prezent. |
| 1 ON / 2 OFF | Mod semiautomat. |
| 1 OFF / 2 ON | Mod automat cu închidere ulterioară. |
| 1 ON / 2 ON | Mod automat + închidere obligatorie chiar și după restabilirea alimentării. |
| 3 ON | Mod de condominiu; cu excepția modului manual. |
| 4 ON | Presemnalizare luminoasă: 5 s, iar în modul manual 2 s. |
| 5 ON | Închidere la 5 s după eliberarea fotocelulei; numai în modul automat. |
| 6 ON | PHOTO acționează și la deschidere. |
| 7 ON | Fototest; necesită conectarea corespunzătoare. |
| 8 ON | Detectare inteligentă a suprasarcinii. |
| 9 ON | După o suprasarcină, inversare scurtă de sens timp de 1,5 s; cu excepția modului manual. |
| 10 ON | Frânare electrică la oprire, cu alimentarea motorului timp de 1 s. |
| Element | Ce reglează |
|---|---|
| TL | Durata unei curse, aproximativ 3–120 s. Pentru o cursă lungă, manualul descrie extinderea TLM la aproximativ 90–210 s; modificarea trebuie efectuată de un tehnician, în funcție de placa exactă. |
| TP | Pauza înainte de închiderea automată, aproximativ 5–200 s. |
| F | Pragul de declanșare a protecției, în funcție de consumul motorului. Reglajul trebuie verificat prin măsurarea forțelor, nu prin încercarea de a împinge poarta cu mâna. |
TL trebuie să acopere cursa completă, cu o rezervă de aproximativ 2–3 s. O poartă de 30 m se deplasează cu viteza nominală aproximativ 3 minute într-un singur sens, prin urmare intervalul de timp de bază poate fi insuficient. Detectarea suprasarcinii A500 este dezactivată în primele 1,5 s de mișcare; de aceea, echipamentele și testele de siguranță sunt indispensabile. Frâna electrică DIP 10 nu înlocuiește verificarea frânei mecanice și a opririi la capătul cursei.
Receptor și telecomenzi
A500 utilizează conectorul mai vechi din familia FLOXI. Pentru codul flotant FloR este potrivit, de exemplu, NICE FLOXI2R. Tipul receptorului determină ce telecomenzi NICE și procedura de memorare a acestora sunt acceptate. Nici marca NICE, nici frecvența de 433,92 MHz nu garantează compatibilitatea protocolului. Codul fix FLO și codul flotant FloR nu sunt interschimbabile.
Introduceți receptorul numai cu alimentarea oprită. O telecomandă nouă se memorează în receptor conform marcajului acestuia; comutatoarele DIP A500 sunt destinate funcțiilor porții. Dacă există deja un receptor, verificați mai întâi tipul și memoria acestuia. Ștergerea completă poate elimina și telecomenzile celorlalți utilizatori.
Accesorii pentru TUB3500
| Element | Selecție |
|---|---|
| Lampă de semnalizare | NICE ELAC pentru ieșire de 230 V AC, 1–2, max. 40 W; ELDC nu se conectează direct aici. |
| Fotocelule | NICE EPM cu contact NC cu releu; modelul original BF este un echipament mai vechi. |
| Extensie | NICE PIU adaugă PHOTO2, deschidere parțială și alte funcții. Nu este destinată modelului DPRO500. |
| Radio | NICE FLOXI2R în funcție de codificarea utilizată. Conectorul modern SM nu este același cu vechiul slot FLOXI. |
| Cremalieră și muchii de siguranță | Cremaliera modulului 6, muchiile și transmiterea semnalului acestora, în funcție de poartă și de sistemul de comandă. |
Când TUB3500 nu funcționează corect
| Simptom | Verificare |
|---|---|
| LED-urile nu se aprind | Alimentarea, întrerupătorul principal, protecția și siguranțele. Tehnicianul trebuie să remedieze cauza declanșării protecției înainte de repornire. |
| OK clipește regulat la intervale de 1 s | Logica de comandă este activă. Două clipiri scurte indică o schimbare a unei intrări sau a unui comutator. |
| OK clipește neregulat | Verificarea internă a detectat o eroare; verificați cablajul și sistemul de comandă. |
| Intrarea STOP, PHOTO sau de capăt de cursă nu permite mișcarea | Obstacol, alinierea fotocelulelor, ușă deschisă, contact sau cablu; circuitul de siguranță nu trebuie șuntat. |
| Nu pornește în timpul testului fotocelulelor | Alimentarea TX 8–9, RX 13–14, conectarea contactelor, setarea DIP 7 și interferențele reciproce dintre perechi. |
| Motorul se deplasează în sens invers | Verificați sensul motorului și FCA/FCC conform procedurii de prima punere în funcțiune. Efectuați reglajele numai cu alimentarea oprită. |
| Se oprește la jumătatea cursei | Timpul TL/TLM, frecarea, obstacolul, protecția la suprasarcină sau protecția termică. Mai întâi eliminați cauza; nu măriți automat forța F. |

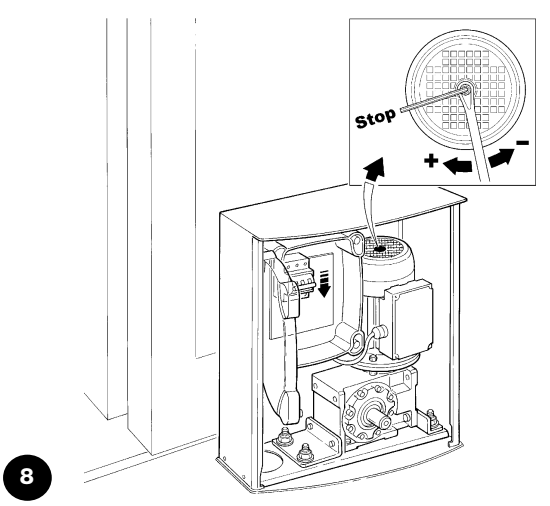

| Cursă de depășire mare | Reglarea consolelor și a frânei mecanice; testați și după încălzire. |
| Nu funcționează doar telecomanda | Bateria telecomenzii, tipul și memorarea codului, receptorul și antena. |
Siguranță, testare și întreținere
Înainte de predare, tehnicianul testează în mod repetat deschiderea, închiderea, oprirea, întrerupătoarele de capăt de cursă, toate fotocelulele, muchiile de siguranță și oprirea de urgență. Verifică depășirea și siguranța întregii curse; dacă protecția se bazează pe limitarea forței de impact, efectuează și măsurarea corespunzătoare. Simpla reglare a potențiometrului trimer sau conectarea unei fotocelule nu înlocuiește testarea întregii porți.
Efectuați revizia cel târziu la fiecare 6 luni sau după 10 000 de manevre, în funcție de care dintre acestea survine mai întâi. O manevră înseamnă o deschidere sau o închidere, nu un ciclu complet de deschidere–închidere. Se verifică elementele de fixare, coroziunea, uzura pinionului și a cremalierei, părțile mobile ale porții, frâna mecanică, detectarea suprasarcinii și elementele de siguranță.
Cu alimentarea oprită, utilizatorul poate îndepărta frunzele și pietrele de pe traseu și poate curăța ușor, cu o lavetă umedă, suprafețele accesibile și optica fotocelulelor. În cazul unui zgomot neobișnuit, al unei mișcări sacadate sau al unei defecțiuni, scoateți poarta din funcțiune și contactați service-ul. Nu șuntați intrările de siguranță. Nu lăsați telecomenzile la îndemâna copiilor și intrați în zona de trecere numai după ce poarta s-a deschis complet și s-a oprit. Ușa pietonală deschisă din canatul porții trebuie să blocheze motorul.
Date tehnice TUB3500
| Model | NICE TUB3500 |
|---|---|
| Unitate de comandă | Mindy A500 |
| Alimentare | 3~ 400 V AC ±10 %, 50 Hz |
| Putere absorbită max. | 550 W |
| Cuplu nominal | 190 Nm |
| Cuplu de vârf | 418 Nm |
| Viteză la cuplul nominal | 0,167 m/s (aproximativ 10 m/min) |
| Greutatea / lungimea maximă a porții | 3 500 kg / 30 m; adecvarea depinde de condițiile de funcționare |
| Număr de cicluri | Conform tabelului lungimilor; max. 200 de cicluri/zi |
| Pinion | Z = 18; modul 6; pasul dinților 18,8 mm |
| Grad de protecție | IP44 |
| Clasa de izolație | I; împământare de protecție obligatorie |
| Temperatura de funcționare | −20 până la +50 °C |
| Dimensiuni de montaj | Desen în mm: înălțime 580, lățime 480, adâncimea carcasei 230, până la pinion 305 |
| Greutate | 60 kg |
Valorile tehnice sunt valabile la o temperatură ambiantă de 20 °C ±5 °C. La alegerea pieselor de schimb și a sistemului de comandă, precizați modelul exact și varianta indicate pe etichetă.
Ajutor pentru alegerea și completarea ansamblului
Contactați-ne cu lungimea și greutatea porții, numărul de cicluri pe oră și pe zi, alimentarea disponibilă și o fotografie a sistemului de comandă instalat. Vă ajutăm să alegeți cremaliera, receptorul și accesoriile de siguranță.
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
