Descrierea produsului NICE Spinbus SN6041 - motor individual pentru uși de garaj
Automatizare NICE Spinbus SN6041 este destinată ușilor de garaj secționale cu o suprafață de 17,7m2, sau ușilor de garaj basculante cu proeminență cu o suprafață de 14,7m2, sau ușilor de garaj basculante fără proeminență până la 13,5m2. Care este care? Are un întrerupător mecanic de oprire. Automatizarea este ireversibilă. Caracteristici tehnice detaliate ». Descărcați manualul ».
(Este această automatizare potrivită pentru mine?)
Comparați cu alte automatizări:
| Automatizare mai slabă « | Automatizare mai puternică » |
|---|---|
|
|
Nu este inclus. |
Acest produs – automatizarea pentru ușa de garaj NICE Spinbus SN6041 (codul nostru NICE-SN6041) – include:
- o automatizare electromecanică NICE Spinbus SN6041 cu unitate de comandă SNA4. Automatizarea este livrată fără receptor.
- manual de instalare
Seturile cu preț redus care includ automatizarea NICE Spinbus SN6041:

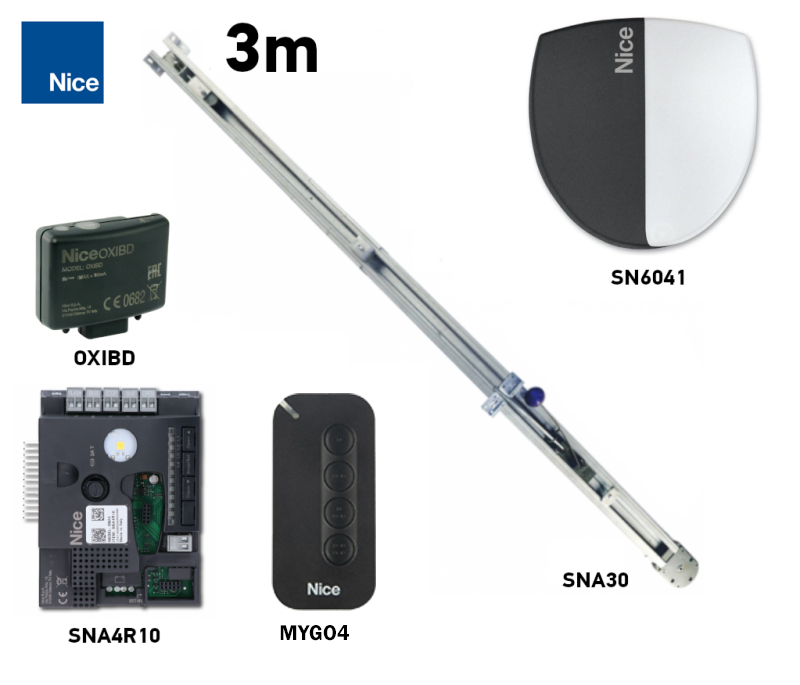

| Set de automatizare cu accesorii » |
|---|
|
Automatizare Spinbus SN6041, unitate de comandă SNA4, receptor SMXI, telecomandă FLO2RE, șină de ghidare SNA30. |
Automatizarea este compactă, sigură și practică, ideală atât pentru uz casnic, cât și pentru uz comercial. Carcasă din plastic rezistent, cu iluminare încorporată a spațiului.
Automatizarea este potrivită pentru automatizarea ușilor de garaj cu o suprafață a foii de 17,7m2 pentru ușă de garaj secțională, 14,7m2 pentru ușă de garaj basculantă cu proeminență, sau 13,5m2 pentru ușă de garaj basculantă fără proeminență. Tipuri de uși de garaj. Valorile sunt valabile în condițiile stabilite de producător, precum influența condițiilor meteorologice, diferențele de temperatură, rigiditatea ușii și, în special, deplasarea ușoară a acesteia. Acest lucru nu este întotdeauna posibil sau nu poate fi influențat, așadar recomandăm utilizarea automatizării NICE Spinbus SN6041 pentru uși de garaj la cel mult 80% din aceste valori. Consultați capitolul Alegerea automatizării pentru mai multe informații.
Tehnologia foarte ușor de utilizat și intuitivă BlueBUS permite alimentarea și controlul a până la 6 perechi de fotocelule cu ajutorul unui cablu cu două fire. Automatizarea include și o siguranță termică.
Reglabile: viteza,, forța și timpul de pauză pentru închiderea automată a automatizării și altele; consultați Programarea.
Diagnosticul cu ajutorul lămpii de avertizare.
În cazul unei pene de curent, automatizarea poate fi deblocată, iar ușa poate fi acționată manual. De asemenea, automatizarea poate fi conectată la bateria de rezervă NICE PS124, care permite efectuarea câtorva manevre în cazul unei pene de curent.
Unitatea de comandă a automatizării are o intrare programabilă, la care poate fi conectat lampă de semnalizare, indicator de poartă deschisă, încuietoare electromecanică sau încuietoare electromagnetică.
Motor NICE Spinbus SN6041 este un motor electromecanic, potrivit condițiilor climatice din Slovacia și care respectă toate normele europene de siguranță.
Accesorii compatibile cu motorul NICE Spinbus SN6041
De asemenea, vă recomandăm să achiziționați accesorii opționale compatibile cu motorul sau să alegeți unul dintre kiturile deja alcătuite la preț redus:
| Ce | De ce | Tip |
|---|---|---|
| Lampă de semnalizare | Lampa de semnalizare indică mișcarea porții prin clipire — utilă la ieșirile cu vizibilitate redusă. În plus, are o antenă încorporată, care oferă o rază de acțiune mai mare telecomenzii. | |
| Fotocelule | La închidere, detectează un obstacol și opresc mișcarea — poarta nu va lovi mașini sau persoane. | - MoonBUS (MOFB) |
| Transmițător |
Pentru controlul de la distanță al porții. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Necesar pentru controlul de la distanță al porții. | - OXI - SMXI |
| Antenă | Pentru o rază de acțiune mai mare a telecomenzii. | - integrată în lampa de semnalizare LUCYB, MLBT - doar antena ABFKIT, sau ABF |
| Tastatură | Dacă ați uitat telecomanda sau dacă vin multe vehicule ori persoane la dumneavoastră și nu doriți să dați fiecăruia o telecomandă sau să deschideți poarta manual. | - MOTXR |
Manual pentru motorul NICE Spinbus SN6041
Manualul motorului NICE Spinbus SN6041 poate fi descărcat de aici:
Manual pentru motorul NICE Spinbus SN6041
NICE Spinbus pe scurt
NICE Spinbus este o familie ireversibile cu transmisie electromecanică pentru uși de garaj. Se livrează fără unitate de comandă. Unitatea de comandă compatibilă este SNA4. Unitățile de comandă au un conector SM pentrureceptoare de semnal radio NICE SMXI, sau NICE OXI. Conexiunile electrice ale dispozitivelor externe (fotocelule, lampă de semnalizare, etc.) au fost simplificate în gama NICE Spinbus de motoare pentru uși de garaj prin utilizarea tehnologiei BlueBUS, care permite conectarea mai multor dispozitive la un conector comun folosind un singur cablu cu două fire, fără să fie necesară respectarea polarității. Funcționarea automată depinde de alimentarea cu energie electrică, dar, bineînțeles, în cazul unei pene de curent, motorul cu reductor poate fi deblocat, iar poarta poate fi acționată manual. De asemenea, se poate achiziționa opțional o baterie de rezervă NICE PS124, care permite acționarea porții chiar și în timpul unei pene de curent.
Alegerea motorului — este motorul NICE Spinbus SN6041 potrivit pentru poarta mea?
Fiecare poartă are propriul sistem constructiv (secțională, basculantă, ...) și suprafață iar fiecare motor are limitele sale. Pe piață sunt disponibile în mod obișnuit următoarele tipuri de porți:

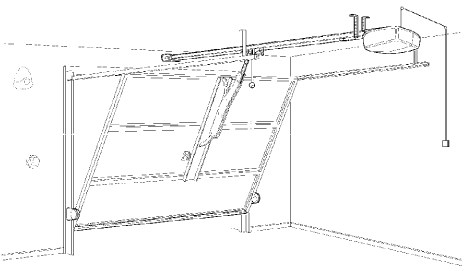

| Ușă de garaj secțională | Ușă de garaj basculantă fără ieșire în afară * |
|---|---|
 |
 |

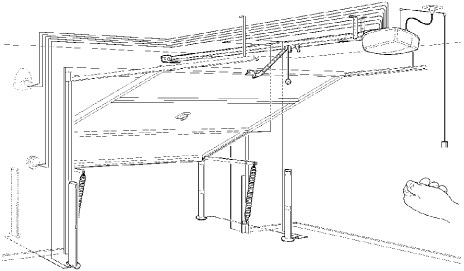

| Ușă de garaj basculantă cu ieșire în afară | |
| fără arcuri* | cu arcuri |
 |
 |
* Pentru automatizarea unei uși de garaj basculante fără ieșire în afară și a unei uși basculante cu ieșire în afară, fără arcuri, este necesar să se monteze pe ușă braț oscilant NICE SPA5.
Sistem de acționare NICE Spinbus SN6041 poate fi utilizat, cu accesoriile potrivite, pentru următoarele suprafețe și dimensiuni ale foilor diferitelor tipuri de uși:
| Secțională | Basculantă cu ieșire în afară |
Basculantă fără ieșire în afară |
|
|---|---|---|---|
| max. 17,7m2 | max. 14,7m2 | max. 13,5m2 | |
| Șină de ghidare 3m |
2,4m × 5,2m |
2,8m × 4,2m |
2,2m × 4,2m |
| Șină de ghidare 4m | 3,4m × 5,2m | 3,5m × 4,2m | 3,2m × 4,2m |
În principiu, dimensiunea foii determină numărul maxim de cicluri pe oră și, de asemenea, numărul maxim de cicluri consecutive, adică precizează cât timp poate funcționa sistemul de acționare. Forța (greutatea) mai mare reduce și mai mult, procentual, numărul acestor cicluri, din cauza solicitării mai mari a sistemului de acționare, și stabilește totodată viteza maximă permisă la sarcina respectivă. Sistemul de acționare este echipat cu un dispozitiv (protecție termică), care măsoară atât temperatura motorului, cât și temperatura ambientală, reducând proporțional numărul de cicluri posibile:
| Număr de cicluri/oră Număr de cicluri consecutive |
Forța necesară pentru ridicarea foii* | |||||
| Până la 250N | 250–400N | 400–500N | 500–650N | 650–800N | ||
|---|---|---|---|---|---|---|
|
Î
|
porții |
Până la 2m |
10 |
9 |
7 |
4 5 |
| 2–2,5m | 15 7 |
14 6 |
10 5 |
6 3 |
4 2 |
|
| 2,5–3m | 12 5 |
11 4 |
9 3 |
5 2 |
3 1 |
|
| 3–3,5m | 10 4 |
9 3 |
7 3 |
4 2 |
2 1Kg=9,81N, tj. forța necesară pentru ridicarea foii poate fi exprimată și în kilograme, împărțind valoarea la 9,81. |
|
* De ex. 500N este egal cu aproximativ 51Kg. Montarea sistemului de acționare NICE Spinbus SN6041
Mod de montare
al motorului diferă în funcție de situația instalării. Pentru o poartă cu înălțimea de până la 2,5 m se folosește o șină de ghidare de 3 m, iar pentru o poartă cu înălțimea de până la 3,5 m se folosește o șină de ghidare de 4 m. De asemenea, șina de ghidare poate fi montată pe console fixate de tavan sau ancorată direct de tavan cu ajutorul Cablarea.
úchytiek NICE SNA16

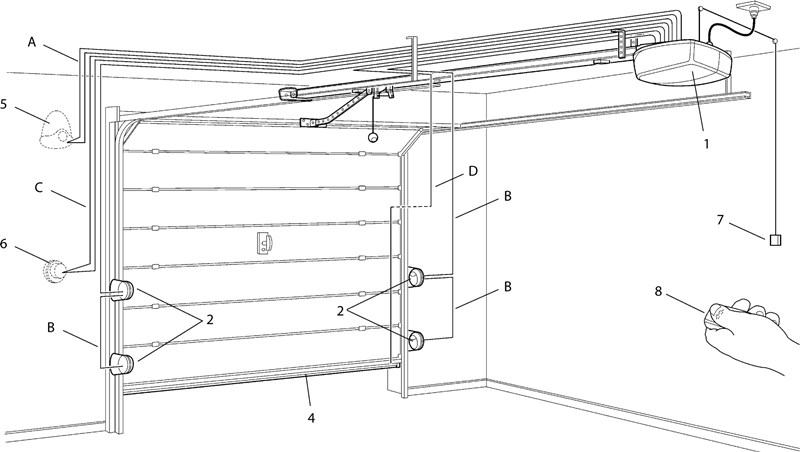

schema tipică (opțională) de conectare a motorului cu accesoriile arată astfel pentru fiecare tip de poartă după cum urmează:

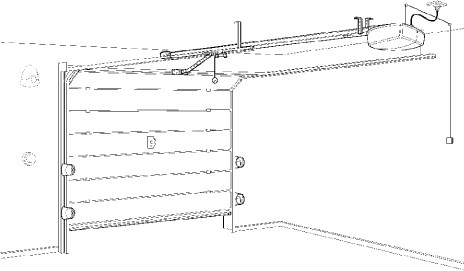

| Poartă de garaj secțională | |
|---|---|
 |
|

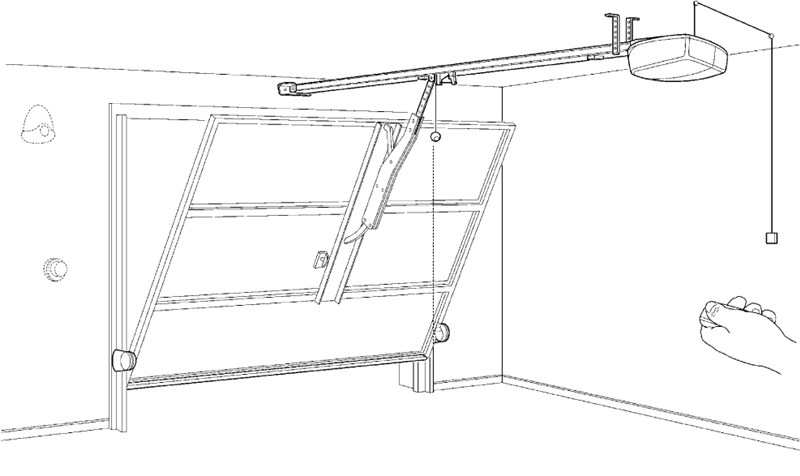

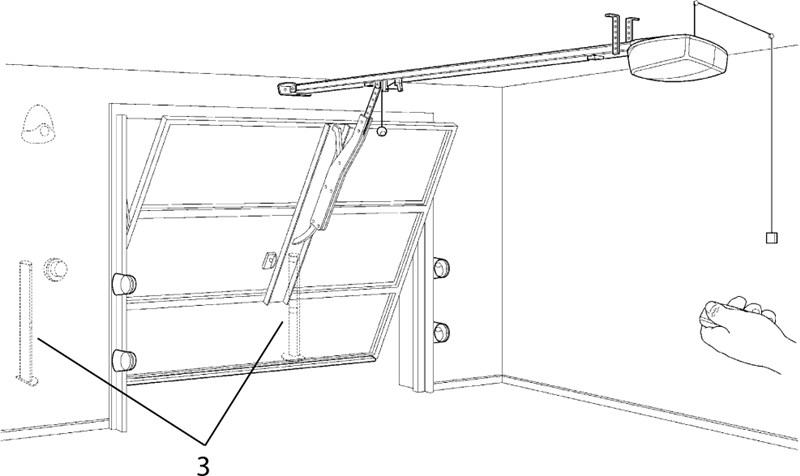

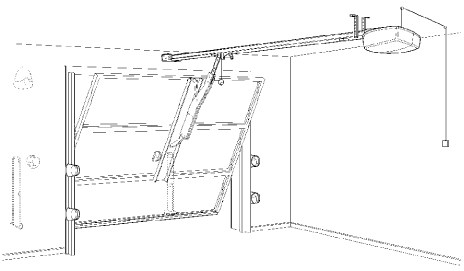

| Poartă de garaj basculantă cu proeminență* | Poartă de garaj basculantă fără proeminență* |
 |
 |
* Pentru automatizarea unei porți de garaj basculante fără proeminență și a unei porți basculante cu proeminență fără arcuri, este necesar să montați pe poartă brațul oscilant NICE SPA5.
Lista accesoriilor
|
|
Lista cablurilor
| Destinație | Tip | Lungime max. |
|---|---|---|
| A. Lampă de semnalizare cu antenă |
2×0,5mm2 |
20m 20m (recomandat sub 5m) |
| B. Fotocelule | 2×0,5mm2 | 30m, peste 30m 2×1mm2 |
| C. Întrerupător cu cheie | 4×0,5mm2 | 50m (sau 2 buc. 2×0,5mm2) |
| D. Muchie de siguranță | 2×0,5mm2 | 30m |
Instalarea motorului NICE Spinbus SN6041
Instalarea mecanică propriu-zisă a motorului constă în trei etape:
- Cerințe înainte de montaj
- Asamblarea șinei de ghidare
- Fixarea motorului pe șina asamblată
- Fixarea șinei cu motorul de tavan
0. Cerințe înainte de montaj

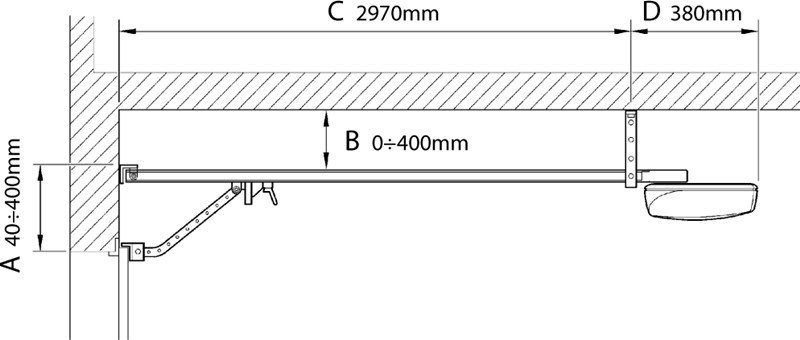

I. Pentru montarea motorului sunt necesare anumite dimensiuni ale spațiului, în special în ceea ce privește șina de ghidare. Trebuie să aveți:
- o lungime suficientă a garajului (C+D) pentru instalarea motorului (aprox. 3,5m pentru șina de 3m, aprox. 4,5 pentru șina de 4m),
- de asemenea, trebuie să existe o distanță (A) de cel puțin 4cm și de cel mult 40cm între punctul superior al porții și tavan, măsurată de la punctul superior al porții față de tavan
- iar distanța maximă dintre șina de ghidare și tavan (B) ar trebui să fie de 40cm (o distanță mai mică este în regulă; montarea direct pe tavan este chiar posibilă).
Consultați imaginea pentru o reprezentare mai clară:

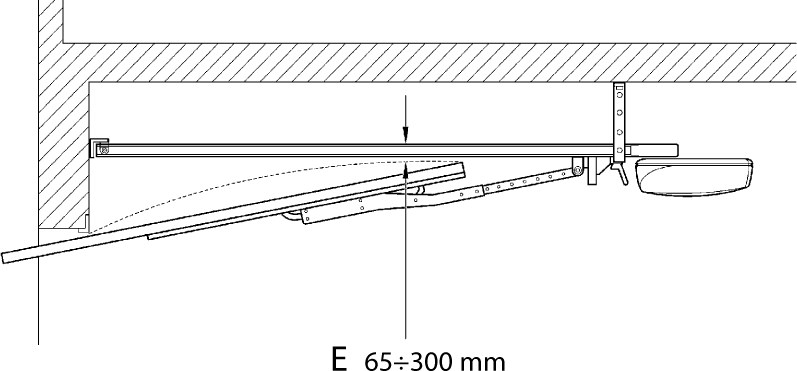

| II. În plus, trebuie să existe spațiu pentru montarea corpului motorului: | III. În cazul unei porți de garaj basculante, la deschidere trebuie să existe o distanță de cel puțin 6,5cm și de cel mult 30cm între partea inferioară a șinei de ghidare și punctul cel mai înalt al foii porții în mișcare (E): |
 |
 |
Atenție: Dacă nu sunt îndeplinite condițiile de mai sus, motorul NICE Spinbus SN6041 nu poate fi instalat sau va trebui găsită o soluție alternativă de ancorare.
1. Asamblarea șinei de ghidare

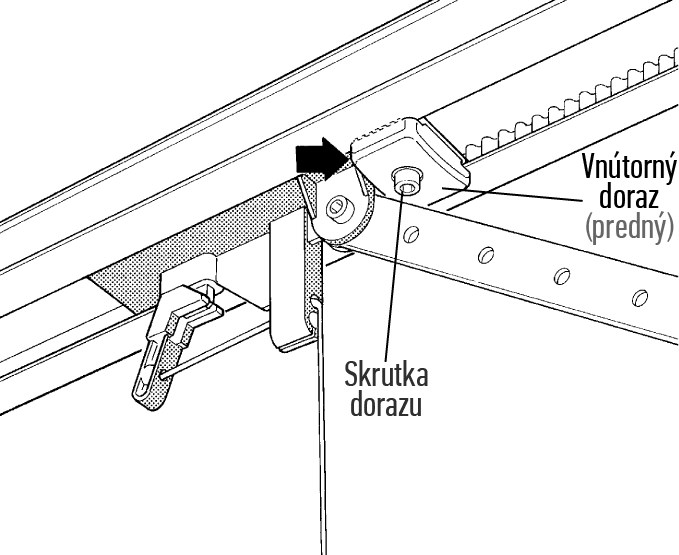

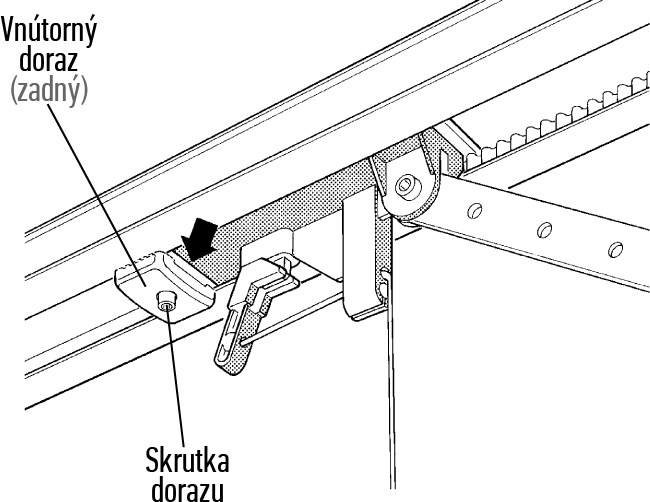

Urmați instrucțiunile pentru șina pe care o aveți:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|

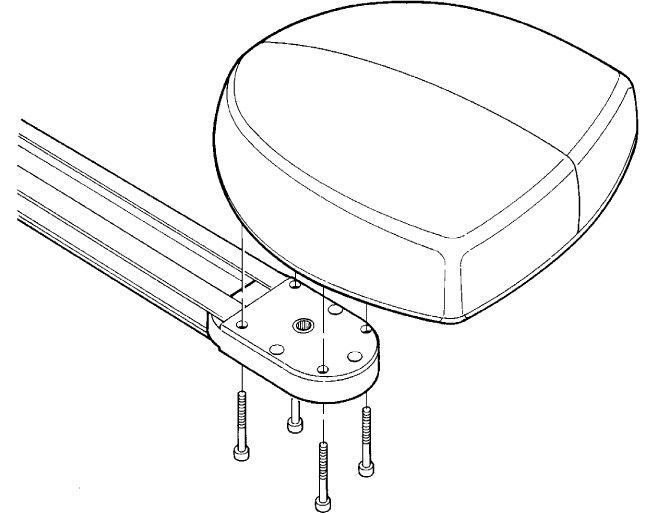

2. Fixarea motorului pe șina asamblată

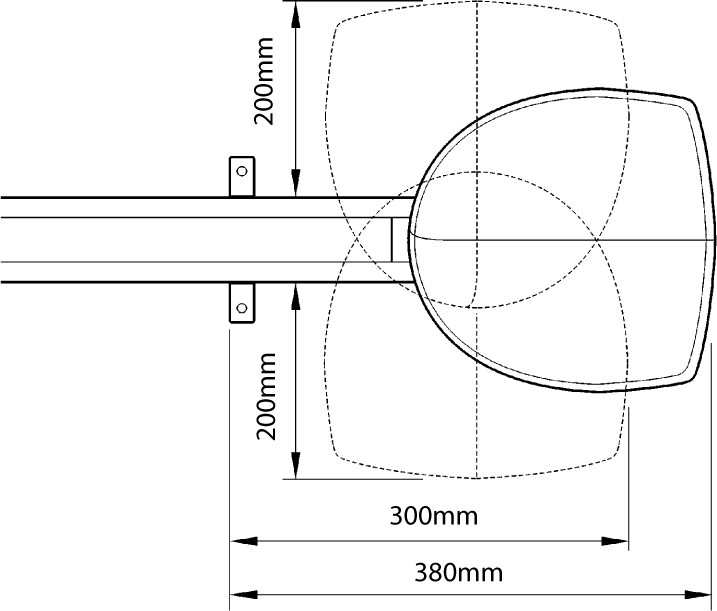

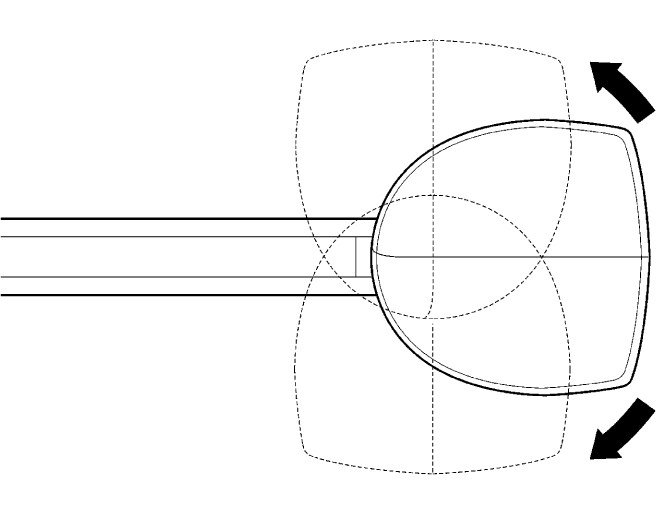

| 1. Puteți fixa motorul în trei moduri, în funcție de varianta de amplasare potrivită spațiului disponibil. | 2. Fixați motorul de capul de antrenare cu ajutorul celor patru șuruburi 6,3x38 incluse, care transmit rotația motorului. |
|---|---|
 |
 |

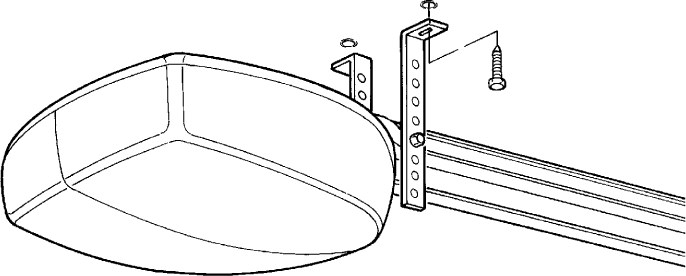

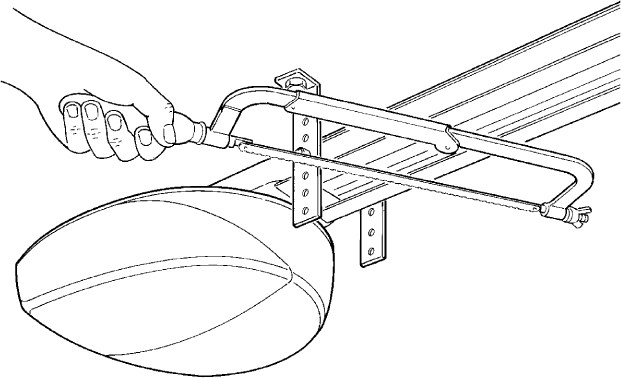

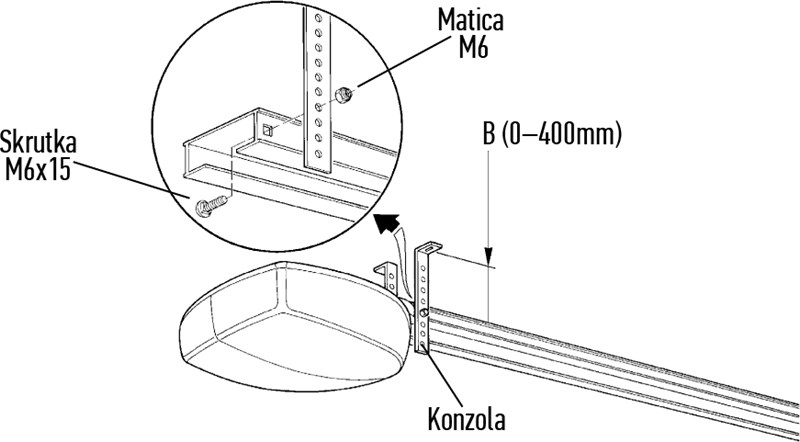

3. Montarea șinei cu motor pe tavan
În funcție de valorile măsurate distanței dintre șină și tavan și dintre șină și partea superioară a porții, marcați două găuri de montaj exact în centrul porții. În funcție de tipul suprafeței, puteți fixa suportul frontal:

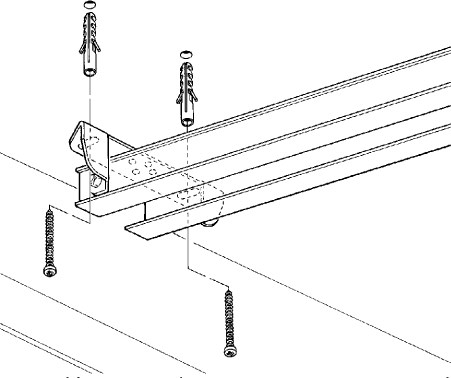

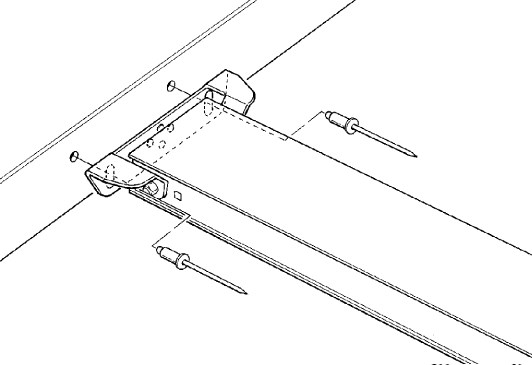

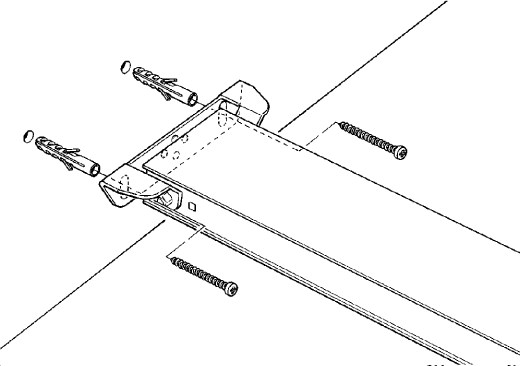

| Pe profil, puteți folosi nituri | În perete, puteți folosi dibluri și șuruburi | Dacă situația permite, puteți fixa șina direct pe tavan |
|---|---|---|
 |
 |
 |

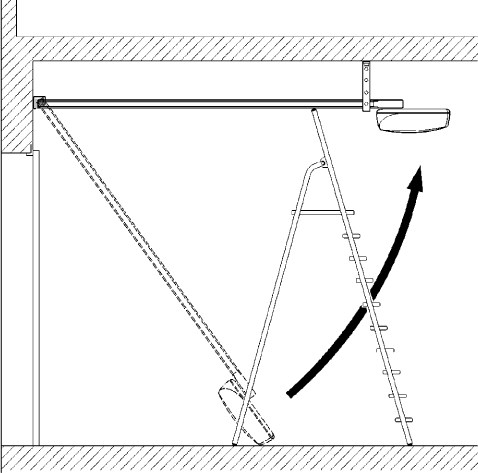

După ce ați dat găurile de montaj, fixați suportul frontal, lăsând celălalt capăt al șinei cu motorul pe podea, apoi continuați astfel:
Programarea motorului
Modul de programare a motorului depinde de unitatea de comandă furnizată. Următoarele unități de comandă sunt compatibile cu motorul NICE Spinbus SN6041:

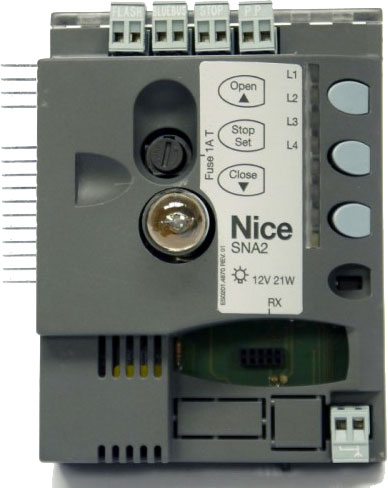

| SNA4 |
|---|
|
|

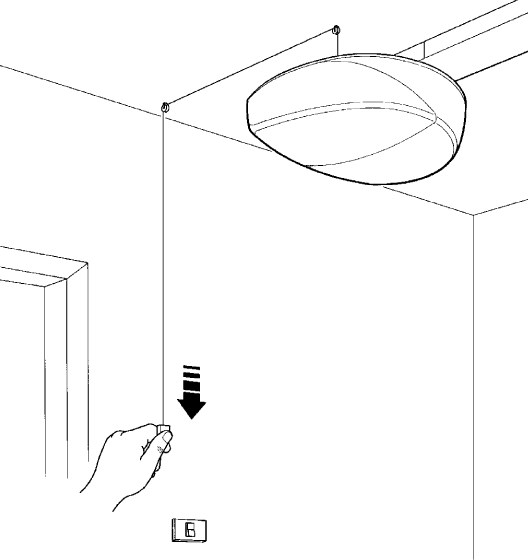

Deblocarea motorului NICE Spinbus SN6041
În cazul unei pene de curent, nu veți putea acționa poarta cu ajutorul telecomenzii. Prin urmare, motorul poate fi deblocat cu ajutorul manetei de deblocare iar poarta poate fi deplasată manual:

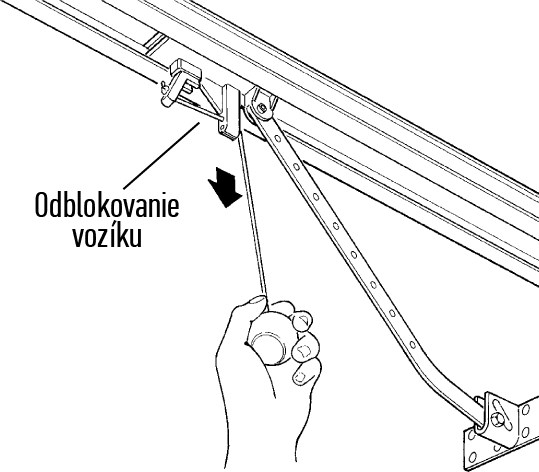

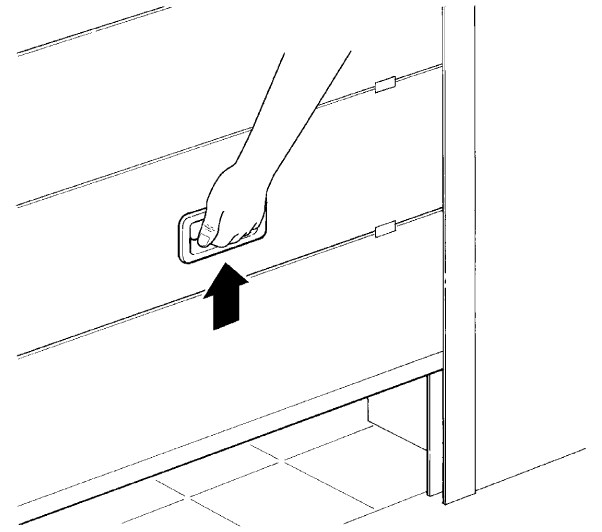

| 1. Trageți maneta de deblocare a căruciorului. | 2. Mișcați foaia porții |
|---|---|
 |
 |

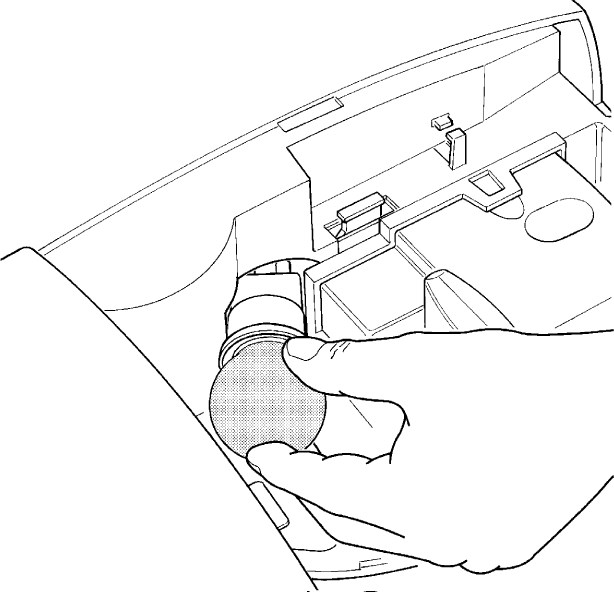

Înlocuirea becului la motorul NICE Spinbus SN6041
Înainte de a începe înlocuirea, deconectați motorul de la rețeaua electrică și urmați pașii de mai jos:
| 1. Apăsați capacul alb și rotiți-l | 2. Deșurubați becul vechi. Apoi înșurubați un bec nou de 230V 60W, cu soclu E27. |
|---|---|
 |
 |
Caracteristici tehnice ale motorului NICE Spinbus SN6041
| Model | NICE Spinbus SN6041 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrierea tipului | Motor electromecanic cu reductor, pentru acționarea automată a porților de garaj în spații private. Se livrează fără unitate de comandă. Unitatea de comandă compatibilă este SNA4. | ||||||||||
| Pinion dințat | Diametru: 9,5mm Număr de dinți: 28 Compatibil cu șinele: SNA3X, SNA30, SNA6 |
||||||||||
| Cuplu [Forță] |
18Nm [1000N] - necesară pentru pornirea canatului |
||||||||||
| Cuplu nominal [Forță nominală] |
9Nm [560N] - necesară pentru menținerea canatului în mișcare |
||||||||||
| Viteză | 0,20 m/s | ||||||||||
| Viteză nominală | 0,08 m/s | ||||||||||
| Limită pentru cicluri consecutive | 50 de cicluri/zi (unitatea de comandă limitează numărul în funcție de restricțiile indicate la Alegerea motorului) | ||||||||||
| Limită de funcționare | 3 minute (unitatea de comandă limitează durata în funcție de restricțiile indicate la Alegerea motorului) | ||||||||||
| Alimentare | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Putere absorbită |
370W (mai puțin de 2,2W în modul standby) | ||||||||||
| Clasa de izolație | 1 - necesită împământare | ||||||||||
| Sursă de alimentare de rezervă | se poate achiziționa și instala bateria de rezervă NICE PS124 | ||||||||||
| Iluminare | Bec 230V 60W, soclu E27 | ||||||||||
| Ieșire pentru lampă de semnalizare |
În funcție de ieșirea programată:
|
||||||||||
| Ieșire BlueBUS | o ieșire pentru 6 dispozitive BlueBUS | ||||||||||
| Intrare STOP | pentru contacte normal deschise, normal închise și dispozitive cu rezistență constantă de 8,2KΩ | ||||||||||
| Intrare STEP-BY-STEP (P.P., comandă pas cu pas) | normal deschisă (închiderea contactului declanșează comanda "Pas cu pas") | ||||||||||
| Receptor radio | fără receptor, conector „SM” pentru receptoare NICE SMXI, NICE OXI etc. | ||||||||||
| Intrare pentru antenă | 52Ω pentru cablu coaxial RG-58 (sau similar) | ||||||||||
| Funcții de programare | 4 funcții de activare/dezactivare (Programare de nivel I.) 4 funcții reglabile (Programare de nivel II.) |
||||||||||
| Funcții de autodiagnosticare |
|
||||||||||
| Temperatura de funcționare | -20°C până la +50°C | ||||||||||
| Utilizare în medii saline, acide și potențial explozive | nu | ||||||||||
| Clasa de protecție | IP40 - utilizare la interior sau în exterior bine protejat | ||||||||||
| Dimensiuni | 311×327×105 (l×L×h) | ||||||||||
| Greutate | 4,7kg |
