NICE ROX 600 – motor individual pentru porți culisante (A)
| Disponibilitatea produsului: | înlocuit | Produsul nu se mai fabrică, dar, din fericire, a fost înlocuit cu un model mai nou. |
|---|
Descrierea produsului NICE ROX 600 – motor individual pentru porți culisante (A)
Înlocuitor disponibil!
Motorul NICE ROX600 nu se mai fabrică. O alternativă este motorul mai puternic NICE ROX1000.
NICE Rox ROX600 este succesorul motorului ROBO 500.
Motorul NICE Rox ROX600 este destinat porților culisante cu o greutate până la 600 kg și lățimea de trecere de până la 8 m (lungimea recomandată este de maximum 5m). Are un întrerupător electromecanic de oprire. Motorul este ireversibil.
Caracteristici importante ale motorului ROX 600: Motorul ROX 600 funcționează la 230 V - 50/60 Hz, se instalează foarte ușor și are o forță mare. Motorul are setarea manuală a pozițiilor de capăt, posibilități limitate de conectare a altor dispozitive și opțiuni limitate de programare. Este un motor potrivit, de exemplu, pentru o casă de vacanță sau pentru un loc unde nu se prevede conectarea la o casă inteligentă, ci se caută mai degrabă un utilaj robust care să deschidă și să închidă poarta. Are o singură viteză și reglarea manuală a forței. Nu permite deschiderea parțială. Este fabricat ca înlocuitor pentru motoarele mai vechi (NICE ROBO).
Toate accesoriile motoarelor NICE ROBO sunt compatibile cu motoarele NICE ROX.
Așadar, dacă înlocuiți motorul NICE ROBO cu un motor NICE ROX, puteți păstra toate accesoriile existente:
- fotocelule
- lampă de semnalizare
- selector cu cheie
- toate telecomenzile
Un alt avantaj este receptorul integrat, care funcționează cu cod dinamic, dar poate accepta și telecomenzi mai vechi cu cod fix. Este compatibil, așadar, cu codarea FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4) și SMILO (SM2). Este potrivit, așadar, pentru situațiile în care aveți un număr mare de telecomenzi cu cod fix.
Caracteristici tehnice NICE ROX 600
| Alimentare | 230 V - 50/60 Hz |
|---|---|
| Putere absorbită | 300 W |
| Consum motor | 1,4 A |
| Grad de protecție | IP44 |
| Greutate | 11 kg |
| Viteză | 18cm/s |
| Forță | 600 N |
| Greutatea maximă recomandată a porții | 400 kg |
| Greutatea maximă a porții | 600 kg |
| Temperatură de funcționare | -20°C până la +50°C |
| Grad de protecție | IP 44 |
| Unitate de comandă | ROA40R10 |
Manuale și documente pentru descărcare

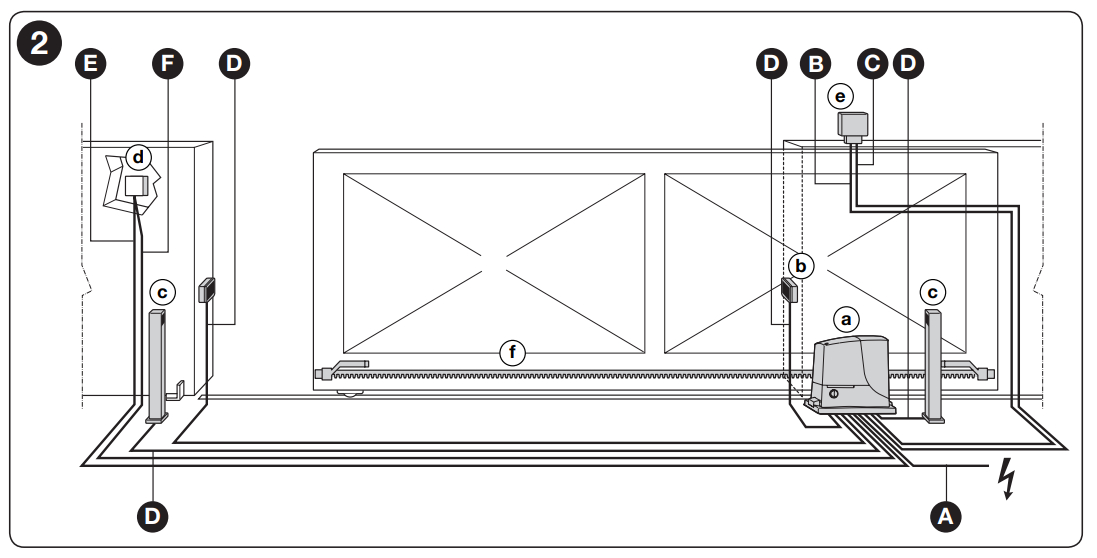

Tipuri de cabluri electrice
| Conexiune | Tip de cablu | Lungime maximă | |
|---|---|---|---|
| A | ALIMENTARE | 3 x 1,5 mm² | 30m * |
| B | LAMPĂ DE SEMNALIZARE CU ANTENĂ | 1 cablu: 2 x 1,5 mm² 1 cablu coaxial de tip RG58 |
10m 10m (recomandat < 5m) |
| D | FOTOCELULE | 1 cablu: 2 x 0,25 mm² (TX) 1 cablu: 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | SELECTOR CU CHEIE | 2 cabluri: 2 x 0,5 mm² ** | 20m |
** Dacă lungimea cablului de alimentare depășește 30 m, este necesar un cablu cu o secțiune mai mare, de exemplu 3 x 2,5 mm², și trebuie realizată o împământare de protecție în apropierea motorului.
** Cele două cabluri de 2 x 2,5 mm² pot fi înlocuite cu un singur cablu de 4 x 0,5 mm²

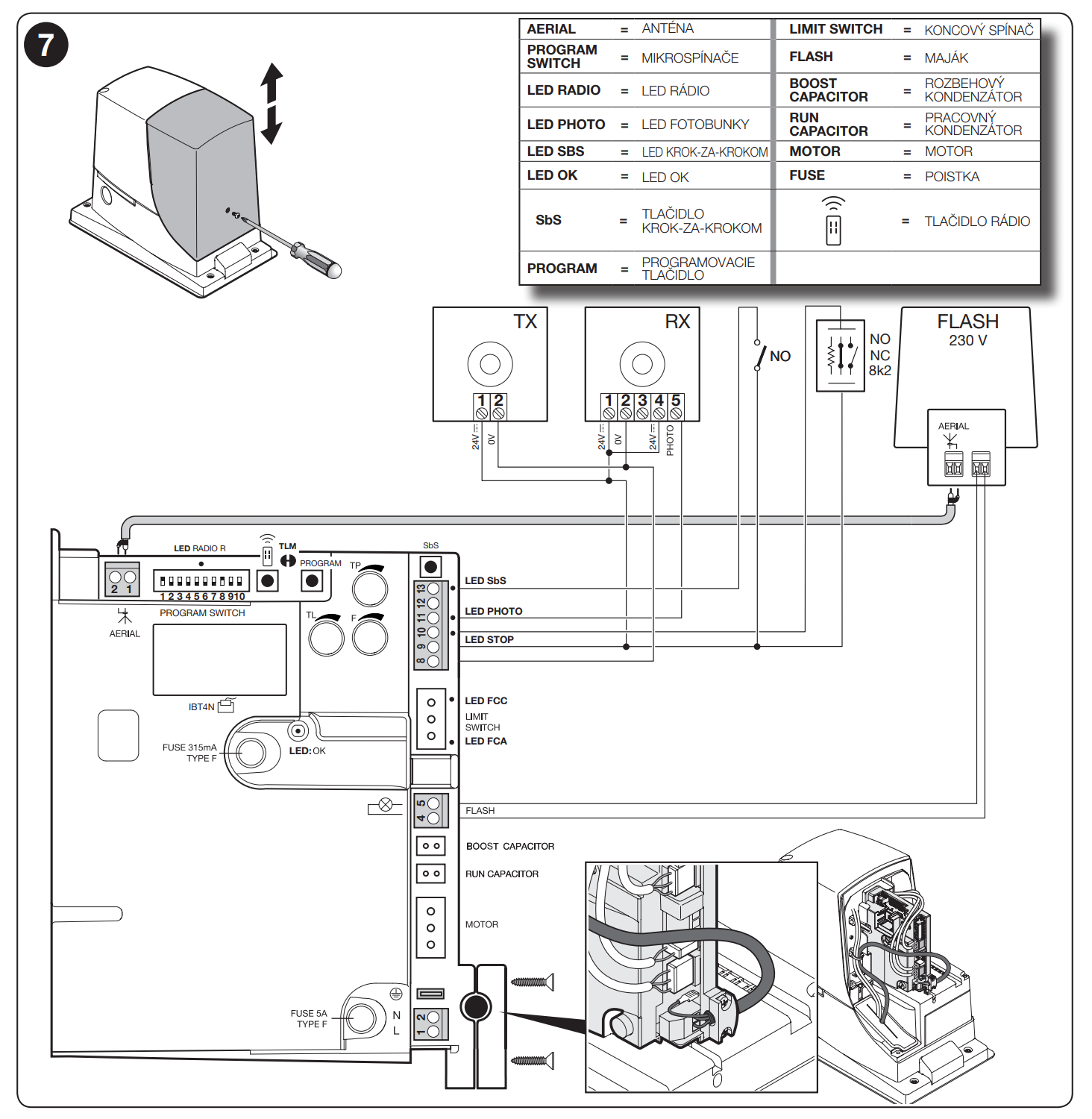

Conectarea la unitatea de comandă
Adăugarea sau eliminarea dispozitivelor
Dispozitivele pot fi adăugate sau eliminate oricând din sistemul automat; la intrarea STOP pot fi conectate diferite tipuri de dispozitive, după cum este descris în paragrafele următoare; după modificarea configurației motorului porții automate, trebuie repetată procedura de detectare a dispozitivelor.
Intrarea STOP
Intrare care provoacă oprirea imediată a manevrei, urmată de o scurtă inversare a sensului.
La intrare pot fi conectate dispozitive cu ieșire cu contact normal deschis (NO), normal închis (NC) sau cu ieșire cu rezistență constantă de 8,2 kΩ, de exemplu muchii sensibile. Unitatea de comandă identifică tipul dispozitivului conectat la intrarea STOP în timpul fazei de detectare a dispozitivelor.
Dacă starea se modifică față de cea detectată, motorul oprește manevra și execută o scurtă inversare a sensului. Cu ajutorul setărilor corespunzătoare, la intrarea STOP pot fi conectate mai multe dispozitive, inclusiv de tipuri diferite:
- Mai multe dispozitive NO pot fi conectate în paralel, fără limită de număr.
- Mai multe dispozitive NC se pot conecta în serie, fără limită de număr.
- Mai multe dispozitive cu rezistență constantă de 8,2 kΩ pot fi conectate în cascadă, cu o singură rezistență terminală de 8,2 kΩ.
- Este posibilă combinarea dispozitivelor NO și NC prin conectarea în paralel a celor două contacte; totuși, la contactul NC trebuie conectată o rezistență de 8,2 kΩ (astfel se pot combina și 3 dispozitive: NO, NC și 8,2 kΩ). Dacă intrarea STOP este utilizată pentru conectarea dispozitivelor cu funcție de siguranță, numai dispozitivele cu ieșire cu rezistență constantă de 8,2 kΩ garantează categoria III de siguranță în caz de defectare, conform standardului EN 13849-1.
Dacă intrarea STOP este utilizată pentru conectarea dispozitivelor cu funcție de siguranță, numai dispozitivele cu ieșire cu rezistență constantă de 8,2 kΩ garantează categoria III de siguranță în caz de defectare, conform standardului EN 13849-1.
Fotocelule
Pentru a adăuga o pereche de fotocelule, procedați astfel: conectați alimentarea receptoarelor (RX) direct la bornele 8 și 9).
Modul de conectare a emițătoarelor depinde de alegerea funcționării fotocelulelor cu funcția Fototest activată sau nu. Fototest este o funcție a unității de comandă care sporește fiabilitatea dispozitivelor de siguranță și permite atingerea categoriei II conform standardului EN 13849-1 pentru ansamblul format din unitatea de comandă și fotocelulele de siguranță.
Fototest este o funcție a unității de comandă care sporește fiabilitatea dispozitivelor de siguranță și permite atingerea categoriei II conform standardului EN 13849-1 pentru ansamblul format din unitatea de comandă și fotocelulele de siguranță.
La activarea unei manevre, sunt verificate dispozitivele de siguranță asociate acesteia, iar manevra pornește numai dacă totul este în regulă.
Dacă testul are un rezultat negativ (fotocelulă orbită de soare, scurtcircuit pe cabluri etc.), unitatea de comandă consideră că există o defecțiune, iar manevra nu este executată.
Pentru a adăuga o pereche de fotocelule, conectați-le după cum este descris mai jos.

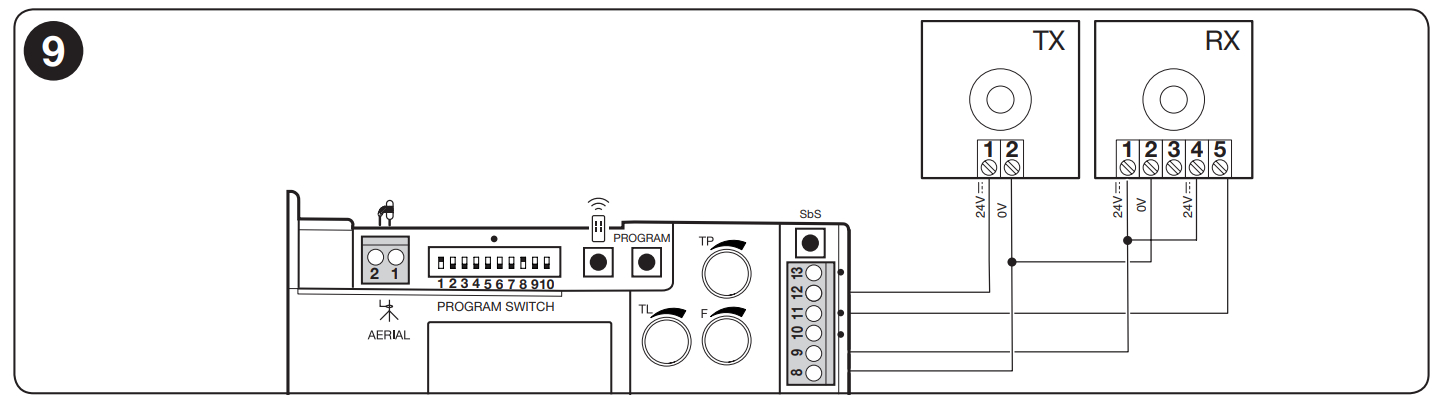

Conectare fără funcția Fototest:
Conectați receptoarele și emițătoarele direct la ieșirea pentru accesorii a unității de comandă (bornele 8 și 9).

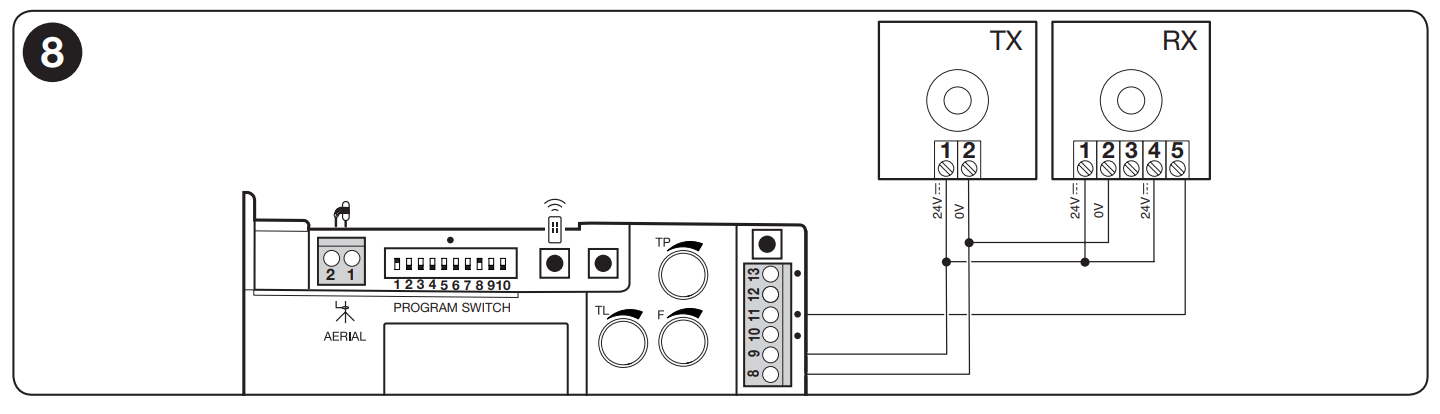

Conectare cu funcția Fototest:
Conectați receptoarele direct la ieșirea pentru accesorii a unității de comandă (bornele 8 și 9). Alimentarea emițătoarelor fotocelulelor nu se ia de la ieșirea pentru accesorii, ci de la ieșirea Fototest dintre bornele 8 și 12. Curentul maxim absorbit de la ieșirea Fototest este de 100 mA.
Pentru a utiliza funcția Fototest, trebuie activată sincronizarea, conform indicațiilor din instrucțiunile de montare a fotocelulelor.
