NICE ROX 1000 - automatizare independentă pentru porți culisante (A)
| Disponibilitatea produsului: | la întrebare | Produsul poate să nu fie disponibil, contactați-ne pentru mai multe informații. |
|---|
la întrebare
2.244,29 RON cu TVA
| Greutate |
|---|
| 13 kg |
Descrierea produsului NICE ROX 1000 - automatizare independentă pentru porți culisante (A)
Înlocuitor disponibil!
NICE Rox ROX1000 a fost înlocuit cu un model mai nou NICE ROBO1000.
NICE ROX1000 este un motor electromecanic autonom pentru poartă culisantă cu motor de 230 V AC, unitate de comandă integrată ROA40R10 și receptor radio. Poarta este oprită de limitatoare mecanice acționate de plăcuțele montate pe cremalieră. Este ireversibil; în cazul unei pene de curent, se deblochează cu cheia.
Pentru ce poartă culisantă este potrivit ROX1000
Pentru o poartă de până la 1 000 kg și 8 m cu respectarea condițiilor de montaj și exploatare. Pentru o alegere obișnuită, se recomandă o lungime de cel mult 5 m; pentru o poartă mai lungă, trebuie evaluate separat rezistența la deplasare, numărul de cicluri și inerția. Greutatea singură nu garantează compatibilitatea.
Poarta trebuie să se deplaseze manual lin, fără blocaje sau mișcare spontană. Forța necesară atât pentru pornire, cât și pentru deplasare nu trebuie să depășească 25 % din forța disponibilă a versiunii respective de motor. Motorul nu înlocuiește repararea roților, a ghidajului sau a cremalierei deformate.
| Lungimea porții | Număr maxim de cicluri/oră | Număr maxim de cicluri consecutive |
|---|---|---|
| Până la 4 m | 40 | 20 |
| Peste 4 până la 6 m | 25 | 13 |
| Peste 6 până la 8 m | 20 | 10 |
Tabelul se aplică modelului ROX1000 de 230 V, în condițiile specificate în manualul motorului. Valoarea nominală este de 20 de cicluri/oră, iar durata maximă de funcționare continuă este de 4 minute. Un ciclu înseamnă o deschidere și o închidere; o rezistență mai mare la deplasare sau o temperatură ridicată pot reduce durata de funcționare permisă.
ROA40R10 și diferențele față de plăcile mai vechi
Procedurile de mai jos sunt pentru ROA40R10 cu butonul PROGRAM, conectorul IBT4N și 10 comutatoare DIP. Modelul mai vechi ROA39 are funcții diferite. Înainte de configurare, verificați marcajul plăcii de sub capac.
ROA40R10 permite reglarea manuală a forței și a timpului de funcționare, închiderea automată, pornirea lentă/decelerarea opțională și deschiderea parțială pentru acces pietonal. Viteza mișcării principale nu poate fi reglată continuu. Comenzile pot fi transmise printr-un contact fără potențial SbS; pentru configurarea profesională este disponibil IBT4N cu OVIEW.
Ce include motorul autonom

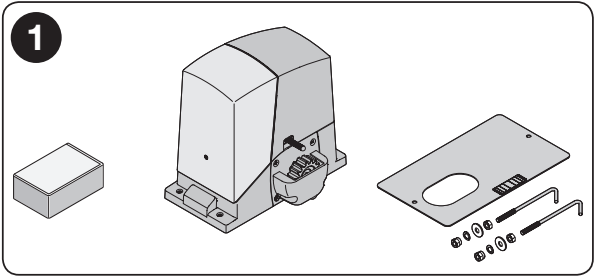

Un motor ROX1000 cu unitate electronică și receptor integrate, placă de fundație, ancore și elemente de fixare conform imaginii, chei de deblocare și plăcuțe pentru limitatoare. Telecomanda, fotocelulele, lampa de semnalizare și cremaliera se aleg separat sau ca parte a unui kit.
Kituri ROX1000
| Kit | Echipare |
|---|---|
| Kit B | Motor și telecomandă FLO2R-S |
| Kit C | Include în plus fotocelule EPM |
| Kit D | Include în plus EPM și lampă de semnalizare ELAC |
| Kit E | EPM și 4 × cremaliere LZ-1-1 |
| Kit F | EPM, ELAC și 4 × cremaliere LZ-1-1 |
Fiecare kit menționat include un motor și o FLO2R-S. Alegeți lungimea cremalierei în funcție de întregul traseu al porții, inclusiv depășirea; cele patru bucăți din kit pot să nu fie suficiente pentru orice poartă.
Montajul motorului și al cremalierei
Montajul, conectarea electrică și testarea trebuie efectuate de un tehnician calificat. Întrerupeți alimentarea de la rețea înainte de a începe lucrul. Suportul trebuie să fie solid și orizontal, într-un loc ferit de inundații. Poarta trebuie să aibă opritoare solide la ambele capete, ghidaj și protecție împotriva ieșirii din șină sau a ridicării.

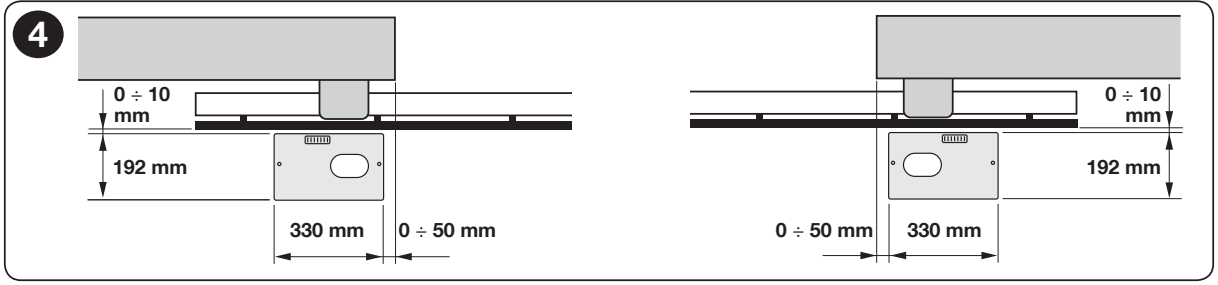

- Pregătiți fundația, tuburile de protecție pentru cabluri și poziția conform cremalierei. Motorul și placa de fundație trebuie să fie paralele cu canatul.

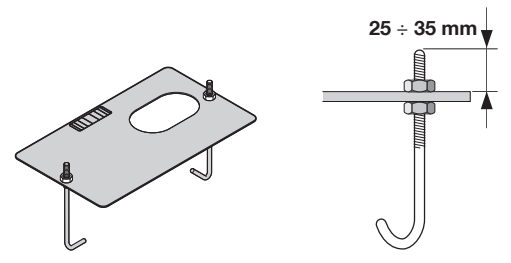

- Fixați cele două ancore în placă, cu o piuliță atât deasupra, cât și dedesubt. Lăsați filetul superior să iasă în afară 25–35 mm conform imaginii.
- Fixați placa în beton, în poziție orizontală. Lăsați betonul să se întărească bine înainte de montarea motorului.
- Montați motorul, așezați șaibele și strângeți ușor piulițele, deocamdată. Reglați înălțimea cu șuruburile de reglare.
- Deblocați motorul. Fixați cremaliera pe tronsoane, deplasând manual poarta, astfel încât să rămână aliniată.

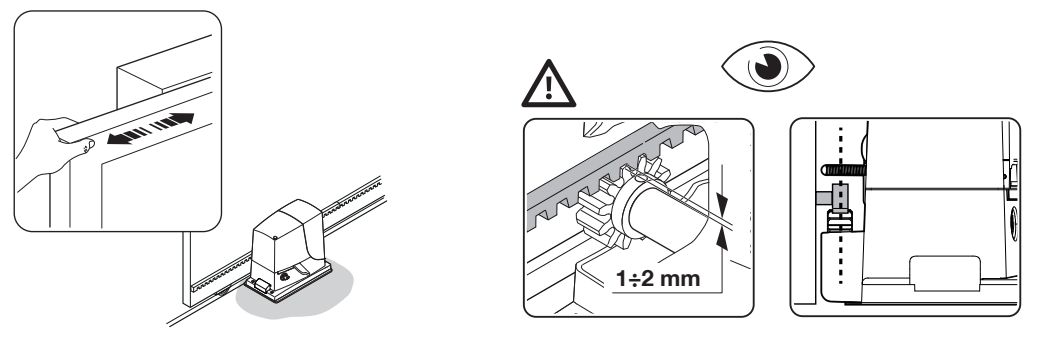

- Pe toată cursa, lăsați între cremalieră și pinion un joc de 1–2 mm. Greutatea porții nu trebuie să se sprijine pe motor. Numai după verificarea manuală a tuturor secțiunilor, strângeți definitiv piulițele și montați capacele.

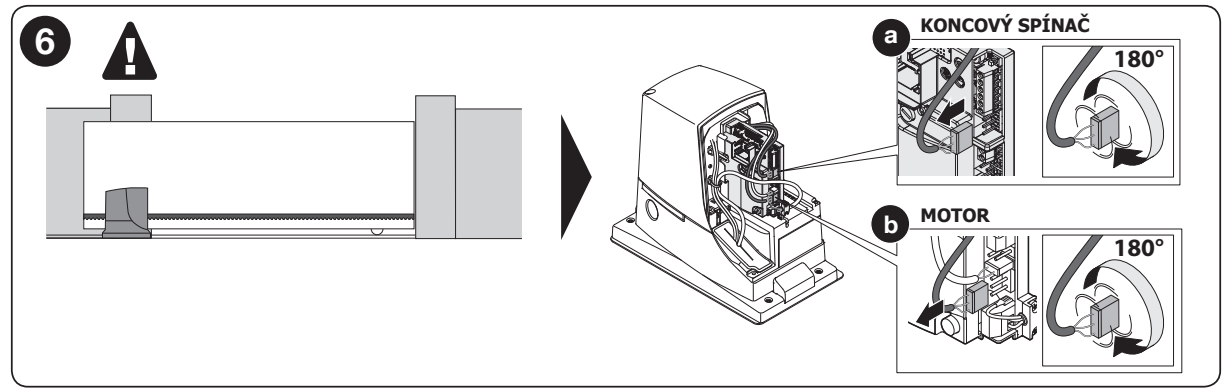

Montare pe partea dreaptă sau stângă
Din fabrică, sistemul de acționare este pregătit pentru montare pe partea dreaptă, conform desenului. Pentru montarea pe partea stângă, tehnicianul, cu alimentarea deconectată, rotește conectorul motorului și conectorul limitatoarelor de cursă cu 180° conform imaginii. Nu este vorba despre inversarea conductorului de protecție PE sau a alimentării de la rețea.
Reglarea limitatoarelor de cursă
- Cu alimentarea deconectată și motorul deblocat, deschideți poarta manual, astfel încât să rămână la 2–3 cm înainte de opritorul mecanic fix.

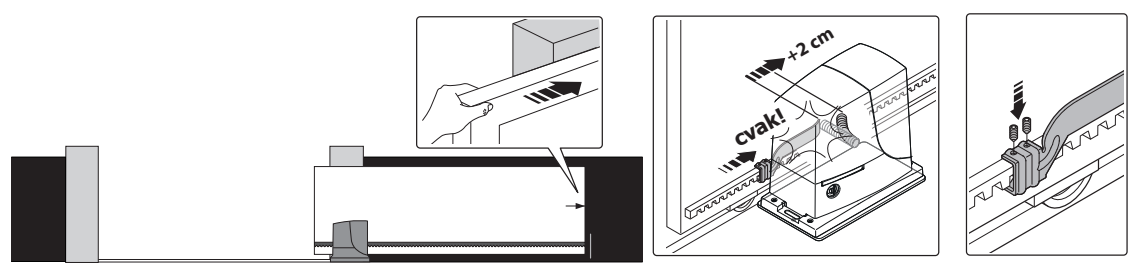

- Deplasați cama de acționare pe cremalieră până când se activează limitatorul de cursă și auziți un clic.
- Din acel punct, deplasați-o încă cel puțin 2 cm în aceeași direcție și fixați-o cu șuruburi.
- Procedați la fel și pe partea de închidere.
- După testarea motorului, verificați oprirea în siguranță, ținând cont de inerție. Limitatorul de cursă nu înlocuiește opritorul fix.
Deschiderea manuală în cazul unei pene de curent
- Opriți poarta, întrerupeți alimentarea și țineți-o pentru a împiedica deplasarea spontană.

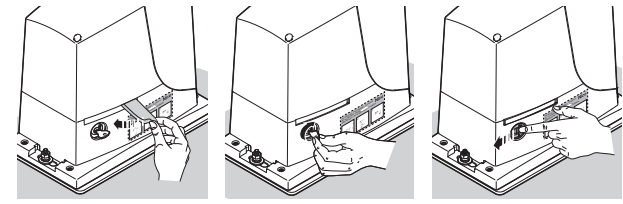

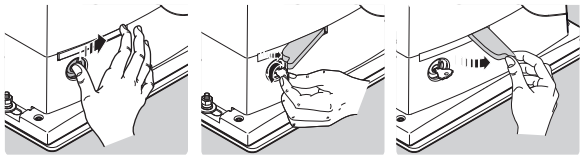

- Glisați capacul încuietorii, introduceți cheia și rotiți-o conform imaginii. Trageți de mânerul de deblocare.
- Deplasați poarta manual. Asigurați-vă că există spațiu liber pe toată lungimea cursei și că foaia porții este stabilă.
- Pentru a reveni la funcționarea normală, împingeți mânerul, blocați mecanismul, scoateți cheia și închideți capacul. Verificați blocarea sistemului de acționare înainte de a trimite o comandă automată.
Tipuri de cabluri electrice
| Circuit | Tipul cablului | Lungime maximă |
|---|---|---|
| A – alimentare | 3 × 1,5 mm² | 30 m |
| B – lampă de semnalizare | 2 × 1,5 mm² | 10 m |
| C – antenă | Coaxial RG58 | 10 m, se recomandă mai puțin de 5 m |
| D – fotocelule TX / RX | 2 × 0,25 / 4 × 0,25 mm² | 30 m |
| E/F – selector cu cheie | 2 cabluri 2 × 0,5 mm² sau unul de 4 × 0,5 mm² | 20 m |
Pentru un cablu de alimentare de la rețea mai lung de 30 m, utilizați o secțiune mai mare, de exemplu 3 × 2,5 mm², și realizați împământarea de protecție a automatizării conform instrucțiunilor. Sistemul de acționare este de clasa I și necesită conductor PE. Separați cablurile de putere de cele de semnal, fixați cablurile pentru a preveni smulgerea și pătrunderea apei.

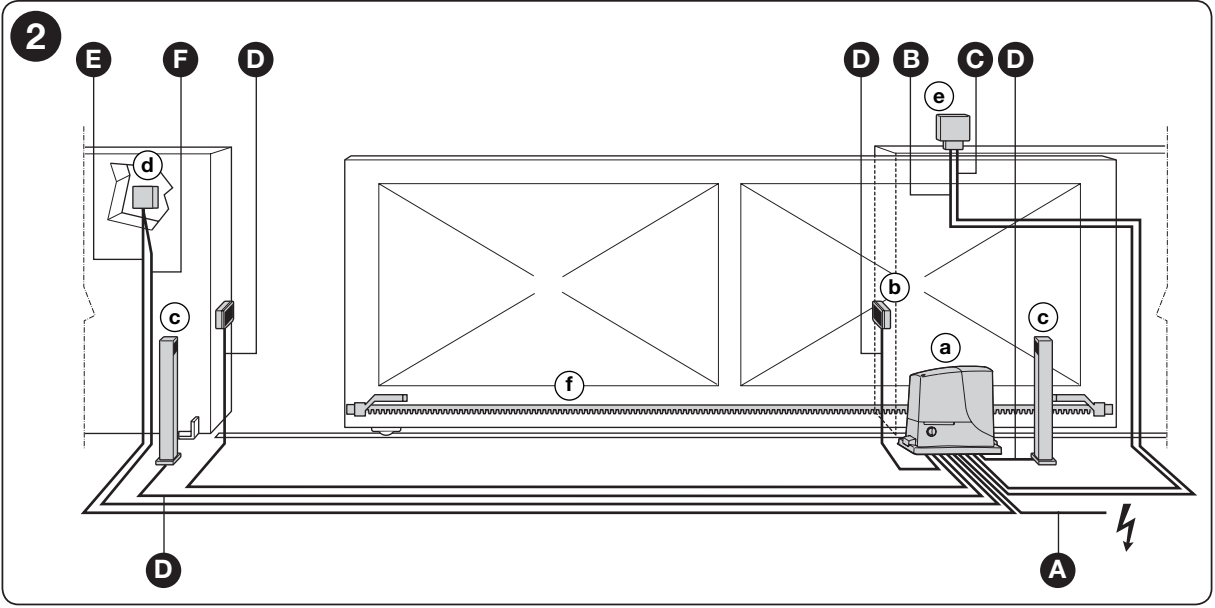

Literele mici indică dispozitivele: a motorul, b fotocelulele, c suporturile acestora, d selectorul cu cheie sau tastatura, e lampa de semnalizare și f cremaliera.

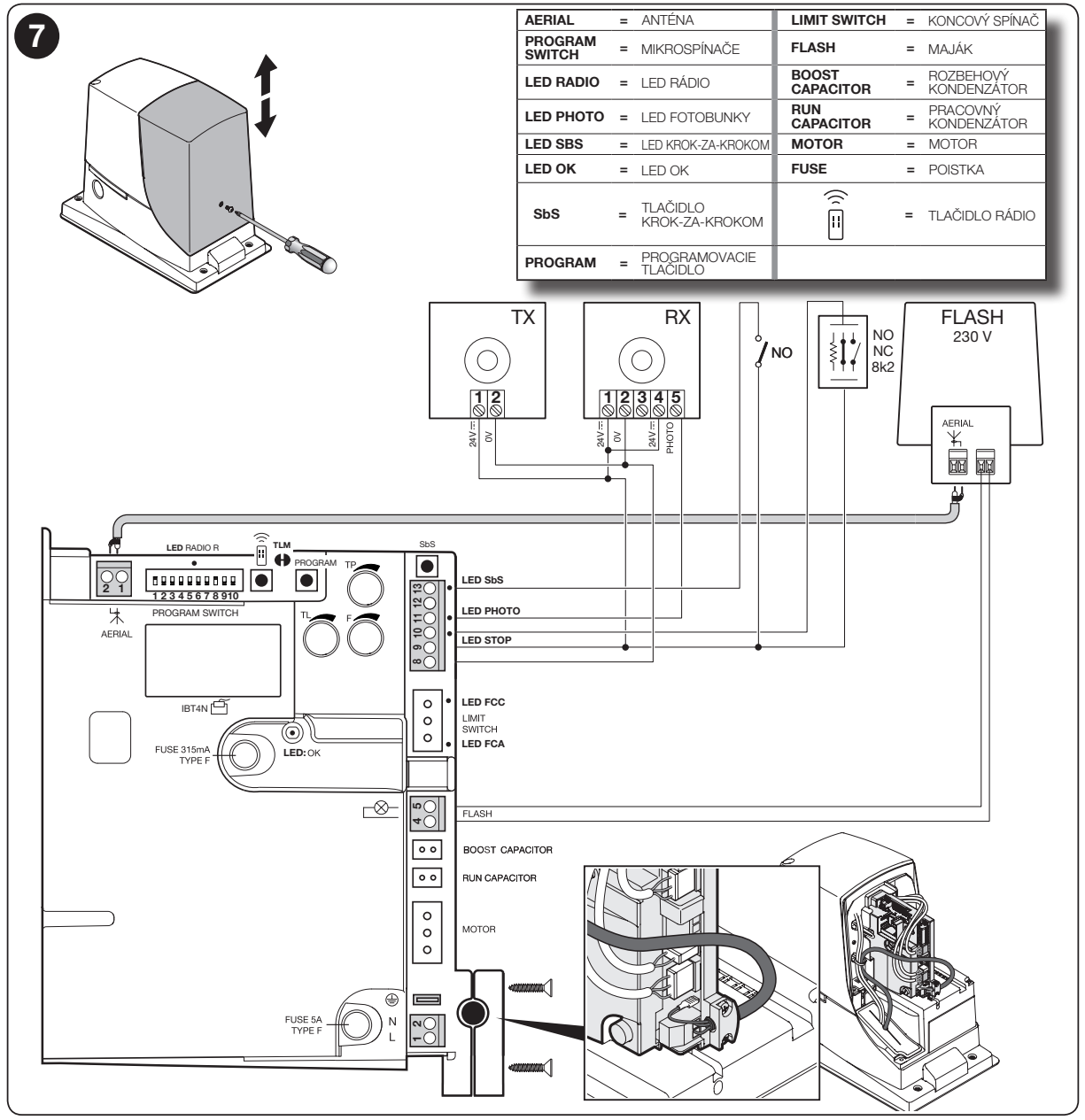

Conectarea ROA40R10 și polaritatea
| 8 / 9 – accesorii | 8 = − (0 V), 9 = +24 V DC, toleranță ±10 %, consum total de cel mult 100 mA. |
|---|---|
| 9 / 10 – STOP | Intrare învățată NO, NC sau 8,2 kΩ; detalii mai jos. |
| 9 / 11 – PHOTO | Contact NC fără potențial al fotocelulelor. Întreruperea în timpul închiderii declanșează inversarea mișcării. |
| 8 / 12 – Phototest | 8 = minus, 12 = plus comutat pentru TX, maximum 100 mA. RX rămâne conectat la 8−/9+. |
| 9 / 13 – SbS | Comandă pas cu pas NO fără potențial. Nu aplicați tensiune externă la intrare. |
| 4 / 5 – FLASH | 230 V AC, lampă de semnalizare cu intermitență proprie, maximum 60 W; de exemplu NICE ELAC. AC nu are polaritate plus/minus. ELDC nu se conectează la această ieșire. |
| 1 / 2 – antenă | Intrarea coaxială a receptorului integrat. Conectați conductorul central și ecranajul conform schemei; nu este vorba despre o alimentare +/−. |
Lăsați o rezervă de aproximativ 20–30 cm de cablu sub capac și fixați-l corespunzător. După finalizarea testelor, montați capacul și strângeți șurubul. Ieșirile motorului și ale condensatoarelor nu sunt destinate alimentării accesoriilor.
Fotocelulele EPM și Phototest
ROX utilizează fotocelule clasice cu releu, de exemplu NICE EPM. EPMB cu două fire nu se conectează direct la acesta ca BlueBUS. La EPM, bornele de alimentare atât pentru TX, cât și pentru RX sunt 1 plus / 2 minus. Conectați contactul de ieșire al RX 4 COM → 9 și 5 NC → 11 pe placa centrală.
Fără funcția Phototest

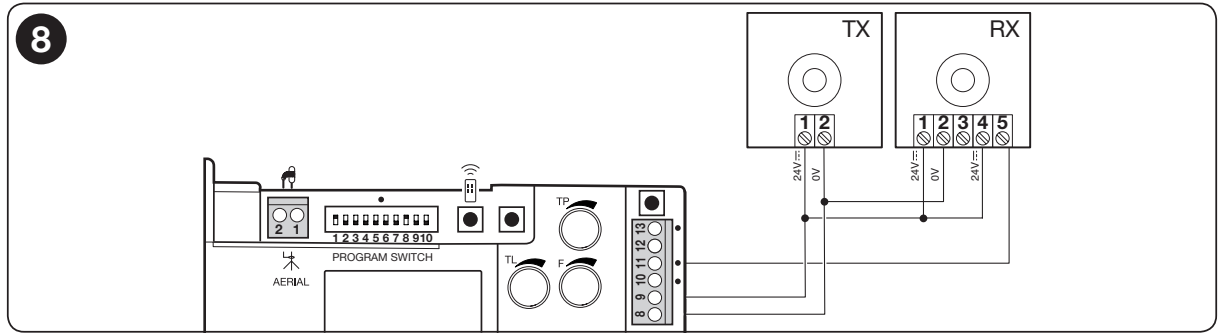

Alimentați TX și RX de la 9+ și 8−. Conectați contactul NC al receptorului între 9 și 11.

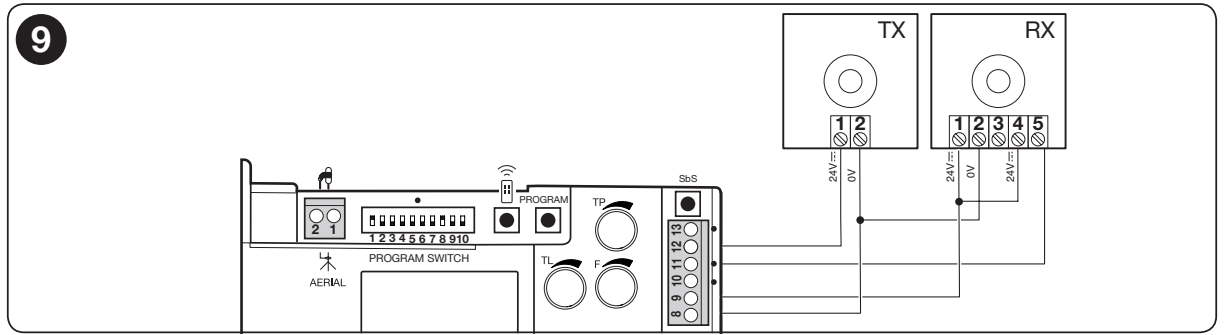

Cu funcția Phototest
RX rămâne conectat la 9+ / 8−, TX se alimentează de la ieșirea comutată 12+ / 8−. Înainte de mișcare, unitatea de comandă verifică răspunsul fotocelulelor; dacă testul eșuează, poarta nu pornește. În cazul EPM alimentate cu această tensiune continuă, lăsați jumperul SYNC în starea inițială; modul de sincronizare EPM este destinat alimentării cu curent alternativ. După modificare, efectuați detectarea dispozitivelor.
În timpul testului, întrerupeți fasciculul lângă emițător, lângă receptor și la mijloc. Tehnicianul verifică reacția în timpul închiderii și, dacă funcția DIP6 este activată, și în timpul deschiderii.
Intrarea STOP și adăugarea dispozitivelor
La învățare, STOP de la 9/10 detectează NO, NC sau o rezistență de 8,2 kΩ. O schimbare față de starea învățată declanșează oprirea și o scurtă inversare a sensului. După adăugarea sau îndepărtarea unui dispozitiv STOP ori modificarea PHOTO, efectuați din nou învățarea.
- Mai multe contacte NO se conectează în paralel.
- Mai multe contacte NC se conectează în serie.
- Muchiile de siguranță rezistive se conectează conform instrucțiunilor lor, cu o rezistență terminală rezultantă de 8,2 kΩ.
- În combinația NO și NC, ramura paralelă NC trece prin rezistența de 8,2 kΩ. O astfel de combinație trebuie proiectată de un tehnician în funcție de funcția de siguranță.
Pentru funcția de siguranță de categoria III, producătorul condiționează această conexiune de utilizarea unor dispozitive cu rezistență constantă de 8,2 kΩ. O simplă punte sau un contact nu înlocuiește evaluarea întregului ansamblu. Phototest permite o verificare mai riguroasă a fotocelulelor, conform schemei de conectare corespunzătoare; după fiecare intervenție, siguranța trebuie testată din nou.
Prima pornire și detectarea dispozitivelor
- Cu alimentarea oprită, verificați rețeaua/PE, montajul pe dreapta sau pe stânga, șinele întrerupătoarelor de limită, STOP și fotocelulele.
- Deplasați manual poarta aproximativ la jumătatea cursei și blocați motorul. Eliberați zona de trecere și porniți alimentarea.
- În repaus normal, LED-ul OK trebuie să clipească verde o dată pe secundă. PHOTO și STOP trebuie să fie aprinse; FCA/FCC sunt aprinse când întrerupătoarele de limită nu sunt acționate, iar indicatorul corespunzător se stinge după activarea acestora.
- Țineți apăsat PROGRAM. După aproximativ 3 s, OK începe să clipească rapid; țineți în continuare apăsat butonul.
- Așteptați până când STOP este aprins, iar OK luminează continuu verde. Eliberați butonul PROGRAM în decurs de 10 s. Trei clipiri verzi confirmă reușita, iar cinci clipiri roșii indică o învățare nereușită.
- Cu o comandă scurtă, verificați sensul corect și funcționarea întrerupătoarelor de limită. În caz de eroare, opriți mișcarea și deconectați alimentarea înainte de reparație.
- Setați TL/TP/F și funcțiile dorite. Repetați învățarea după modificarea DIP1/2 sau a conexiunii STOP/PHOTO, apoi efectuați testele complete.
Detectarea dispozitivelor identifică intrările de siguranță. Cursa de deplasare se reglează cu șinele întrerupătoarelor de limită și timpul de funcționare TL.
Setările TL, TP, F și ale comutatoarelor DIP
| TL – timp de funcționare | Setați timpul pentru întreaga cursă, cu o rezervă de aproximativ 2–3 s. Dacă este activată încetinirea, timpul trebuie setat astfel încât aceasta să înceapă cu aproximativ 50–70 cm înainte de întrerupătorul de limită. |
|---|---|
| TP – pauză | Determină timpul de așteptare înainte de închiderea automată, în modul automat. |
| F – forță | Reglează puterea motorului. Modificarea trebuie făcută de un tehnician, cu măsurarea forțelor și testarea dispozitivelor de protecție; nu este o soluție pentru o poartă care se blochează. |
Din fabrică, modul implicit este semiautomat: DIP1 ON, DIP2–10 OFF. Modificați comutatoarele cu alimentarea deconectată.
| DIP1 | DIP2 | Mod |
|---|---|---|
| OFF | OFF | Manual – deplasare numai cât timp comanda este menținută apăsată |
| ON | OFF | Semiautomat |
| OFF | ON | Automat cu pauza TP |
| ON | ON | Automat + închidere obligatorie; după restabilirea alimentării, închide după 5 s |
| DIP | Funcție cu ON |
|---|---|
| 3 | Mod pentru blocuri de locuințe/condominii: comenzile date în timpul deschiderii nu o întrerup; nu se aplică în modul manual. |
| 4 | Preavertizare luminoasă de 5 s; în modul manual, 2 s. |
| 5 | Închidere după eliberarea fotocelulei: în modul automat, reduce pauza la 5 s; în modul semiautomat, o intervenție în timpul închiderii poate declanșa închiderea după TP. |
| 6 | Fotocelulele sunt active și în timpul deschiderii. |
| 7 | Pornire lină. |
| 8 | Încetinire la capătul cursei; reduce și cuplul disponibil, necesitând setarea corectă a TL. |
| DIP9 | DIP10 | Frânare |
|---|---|---|
| OFF | OFF | Dezactivată |
| OFF | ON | Slabă |
| ON | OFF | Medie |
| ON | ON | Puternică |
Cu DIP8 activat, viteza în timpul încetinirii scade la 30 % din valoarea nominală iar cuplul motorului scade cu aproximativ 70 %. Dacă poarta necesită un cuplu ridicat, se poate opri în această fază; tehnicianul trebuie să verifice dacă ajunge în mod fiabil la întrerupătorul de limită.
După modificarea DIP1/2, efectuați învățarea dispozitivelor. Intervențiile asupra jumperului TLM și setările avansate de service trebuie efectuate de un tehnician, conform manualului de instalare.
Receptor integrat și asocierea telecomenzilor
Receptorul de 433,92 MHz acceptă FLO, FLOR, O-CODE și HCS SMILO. Prima telecomandă memorată stabilește familia de coduri; celelalte trebuie să fie compatibile cu aceasta. Familiile diferite nu se combină doar pentru că au aceeași frecvență.
De exemplu, sunt compatibile FLO2R-S, FLO4R-S, FLO2, FLO4 și SMILO SM2. FLO utilizează cod fix, iar FLOR și SMILO utilizează cod variabil. La înlocuirea unui vechi RO500, verificați mai întâi familia telecomenzilor utilizate.
Modul 1 – memorarea întregii telecomenzi
- Țineți apăsat butonul de pe placă RADIO aproximativ 4 s, până când LED-ul radio se aprinde, apoi eliberați-l.
- În decurs de 10 s, țineți apăsat orice buton al telecomenzii care urmează să fie memorată timp de aproximativ 3 s. Trei clipiri ale LED-ului confirmă memorarea.
- O altă telecomandă din aceeași familie poate fi memorată în următorul interval de 10 secunde; în caz contrar, așteptați încheierea procedurii.
Pe ROA40R10, butoanele din modul 1 sunt atribuite astfel: 1 pas cu pas, 2 deschidere parțială, 3 deschidere, 4 închidere. Telecomanda cu unul sau două butoane are doar primele comenzi corespunzătoare.
Modul 2 – buton separat
Selectați comanda prin apăsări scurte ale butonului RADIO: 1× pas cu pas, 2× deschidere parțială, 3× deschidere, 4× închidere, 5× STOP. Numărul de clipiri trebuie să corespundă selecției. În decurs de 10 s, țineți apăsat butonul dorit de pe telecomandă timp de aproximativ 3 s; trei clipiri confirmă memorarea.
O clipire rapidă înseamnă că acel cod este deja memorat, șase clipiri indică o familie incompatibilă, iar opt clipiri indică memoria plină. Receptorul memorează până la 100 de telecomenzi în modul 1. Alte proceduri sunt descrise în instrucțiunile de asociere a telecomenzilor NICE.
Ștergerea telecomenzilor radio
Cu memoria radio deblocată, țineți apăsat RADIO: LED-ul se aprinde, se stinge și apoi clipește de trei ori. Eliberați în timpul celei de-a treia clipiri. Cinci clipiri confirmă ștergerea tuturor telecomenzilor. Aceasta nu resetează setările motorului. Dacă memoria este blocată, urmați procedura de deblocare din manualul de instalare.
Accesorii și înlocuirea unui model ROBO mai vechi
La înlocuirea unui NICE ROBO RO500 adesea se pot păstra accesoriile existente, însă tehnicianul trebuie să verifice tensiunea, consumul, tipul de contact și codarea.
| Fotocelule | EPM sau o pereche NC adecvată cu releu. La alimentarea de 24 V DC, respectați polaritatea și limita de curent. |
|---|---|
| Lampă de semnalizare | ELAC la FLASH 230 V AC. O lampă de semnalizare veche de 12/24 V nu poate fi conectată direct la această ieșire. |
| Întrerupător cu cheie / modul extern | Contact NO fără potențial la 9/13. Alimentarea modulului extern trebuie să respecte cerințele acestuia și limita de 100 mA. |
| Cremalieră | Modul 4, lungime corectă și joc de 1–2 mm. Verificați, de asemenea, uzura și înălțimea cremalierei existente. |
| Service | IBT4N cu OVIEW. Înainte de conectare, deconectați alimentarea. |
Pentru cerințele de conectare la un sistem inteligent, trebuie verificat modulul specific și comenzile necesare. Receptorul ROX nu are conector pentru OXIBD plug-in; funcțiile motoarelor BlueBUS mai noi nu pot fi transferate automat la acesta.
Diagnosticare ROA40R10
| LED OK | Semnificație și procedură |
|---|---|
| Stins | Verificați alimentarea și siguranțele; eliminați orice scurtcircuit înainte de a înlocui siguranța. |
| Verde, o clipire pe secundă | Stare normală, pregătit de funcționare. Două clipiri rapide de culoare verde indică o schimbare a intrării. |
| 1 clipire roșie | Învățare nereușită sau modificarea DIP1/2: verificați intrările și repetați procesul de învățare. |
| 2 clipiri roșii | PHOTO împiedică deplasarea; îndepărtați obstacolul și verificați fotocelulele. |
| 4 clipiri roșii | STOP a fost activat; verificați dispozitivul de siguranță. |
| 5 clipiri roșii | Eroare a parametrilor interni. Așteptați cel puțin 30 s; dacă defecțiunea persistă, apelați la service și restaurați setările. |
| 7 clipiri roșii | Eroare a circuitului intern sau schimbare de mod. Deconectați alimentarea, verificați starea și setarea; dacă se repetă, apelați la service. |
| 8 clipiri roșii | Este activă o comandă care împiedică o altă mișcare; verificați telecomanda sau contactul. |
La PHOTO și STOP, LED-ul aprins indică o intrare pregătită, iar cel stins indică o activare sau o eroare. SbS este aprins în timpul unei comenzi. FCA/FCC se sting la activarea limitatorului de cursă corespunzător. Dacă LED-ul OK rămâne aprins permanent, roșu sau verde, în afara procesului de învățare, este necesară verificarea unei defecțiuni.
Restaurarea setărilor
Resetarea se efectuează de către tehnician numai după identificarea cauzei defecțiunii. Cu motorul oprit, întrerupeți alimentarea, țineți apăsat PROGRAM și reconectați alimentarea. După ce LED-ul OK se aprinde și se stinge, urmează trei clipiri; eliberați PROGRAM în timpul celei de-a treia clipiri. Cinci clipiri confirmă restaurarea.
Această procedură nu șterge telecomenzile, dar anulează blocarea memoriei radio. Înainte de următoarea utilizare, configurați din nou funcțiile, efectuați învățarea dispozitivelor și realizați testele. Pentru ștergerea telecomenzilor se folosește butonul RADIO dedicat.
Testare, utilizare și întreținere
Înainte de predare, tehnicianul verifică în mod repetat întreaga mișcare, opritoarele de capăt și cele fixe, deblocarea, fotocelulele/Phototest și STOP și măsoară forțele de impact. Verifică dacă poarta nu produce o mișcare periculoasă după o întrerupere a alimentării sau o schimbare de mod.
Efectuați întreținerea cel târziu la fiecare 6 luni sau 20 000 de manevre, în funcție de care dintre acestea survine mai întâi. Verificați ancorele, cremaliera și jocul acesteia, roțile, ghidajul, coroziunea, cablurile, deblocarea și toate dispozitivele de protecție. Deconectați alimentarea de la rețea înainte de lucru.
Nu intrați în zona de trecere în timpul mișcării și nu permiteți copiilor să se joace cu poarta sau cu telecomenzile. Dacă foaia porții are o portiță pietonală, deschiderea acesteia trebuie să blocheze pornirea motorului. În caz de zgomot neobișnuit sau defecțiune, opriți automatizarea, deblocați poarta în siguranță și contactați service-ul. Nu șuntați intrările de siguranță. Dacă poarta este singurul punct de acces, asigurați accesul la mecanismul de deblocare încă de la instalare.
Date tehnice ROX1000
| Motor / alimentare | 230 V AC, 50/60 Hz |
|---|---|
| Putere absorbită | 350 W |
| Cuplu nominal / maxim | 9 / 24 Nm |
| Forță | Nominală 250 N, maximă 670 N |
| Viteză | 8,5 m/min nominală, 11 m/min în gol |
| Greutate / lungime maximă | 1 000 kg / 8 m în condițiile menționate mai sus |
| Regim nominal de funcționare | 20 de cicluri/h; maximum 4 minute în regim continuu |
| Pinion | Z15, modul 4, pasul dinților 12,5 mm, diametru 60 mm |
| Temperatură de funcționare | −20 până la +55 °C |
| Grad de protecție / clasă electrică | IP44 / I, conductor de protecție PE |

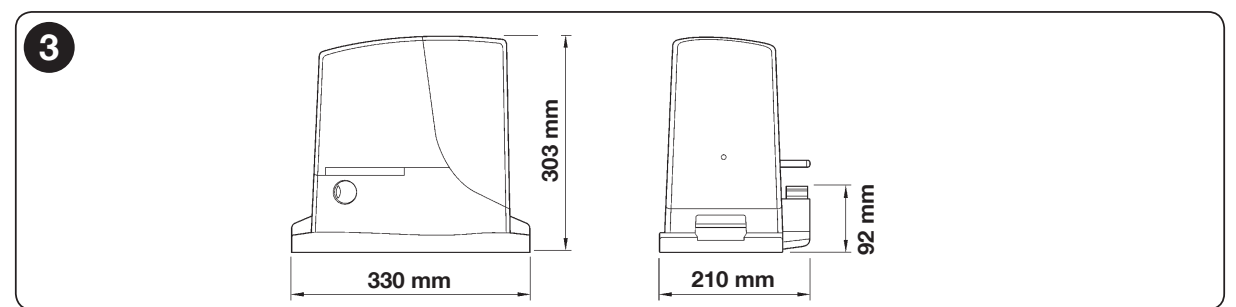

| Dimensiuni / greutate | 330 × 210 × 303 mm / 11 kg |
| Unitate de comandă | NICE ROA40R10 cu receptor integrat de 433,92 MHz |
Pentru a verifica alegerea, trimiteți-ne lungimea, greutatea, fotografii ale sistemului de ghidare și numărul estimat de cicluri. Contactați-ne.
