Descrierea produsului NICE DPRO500 - unitate de comandă pentru motorul TUB4000 cu cutie
Unitate de comandă cu carcasă NICE DPRO500 pentru acționarea motorului NICE TUB4000. Butoanele de pe carcasă permit deschiderea, oprirea și închiderea porții. În funcție de modul de funcționare setat, unitatea de comandă poate funcționa cu comandă menținută, semiautomat sau cu închidere automată după o pauză.
Utilizarea DPRO500 și echipamente incluse
Este vorba despre o unitate de comandă separată, cu carcasă, pentru TUB4000. Motorul se comandă separat. Înainte de înlocuire, comparați marcajul unității de comandă originale, alimentarea, conexiunile motorului, limitatoarele de cursă și elementele de siguranță. D-PRO ACTION, DPRO924 și modelul mai vechi A500 sunt alte unități de comandă; nu folosiți conexiunile și procedurile acestora pentru DPRO500.
Receptorul radio plug-in, telecomenzile, fotocelulele, muchia de siguranță și interfețele suplimentare se aleg în funcție de configurație. Receptorul nu este integrat. Înlocuirea unității de comandă nu mărește limitele admise privind greutatea, lungimea sau numărul de cicluri ale motorului TUB4000.

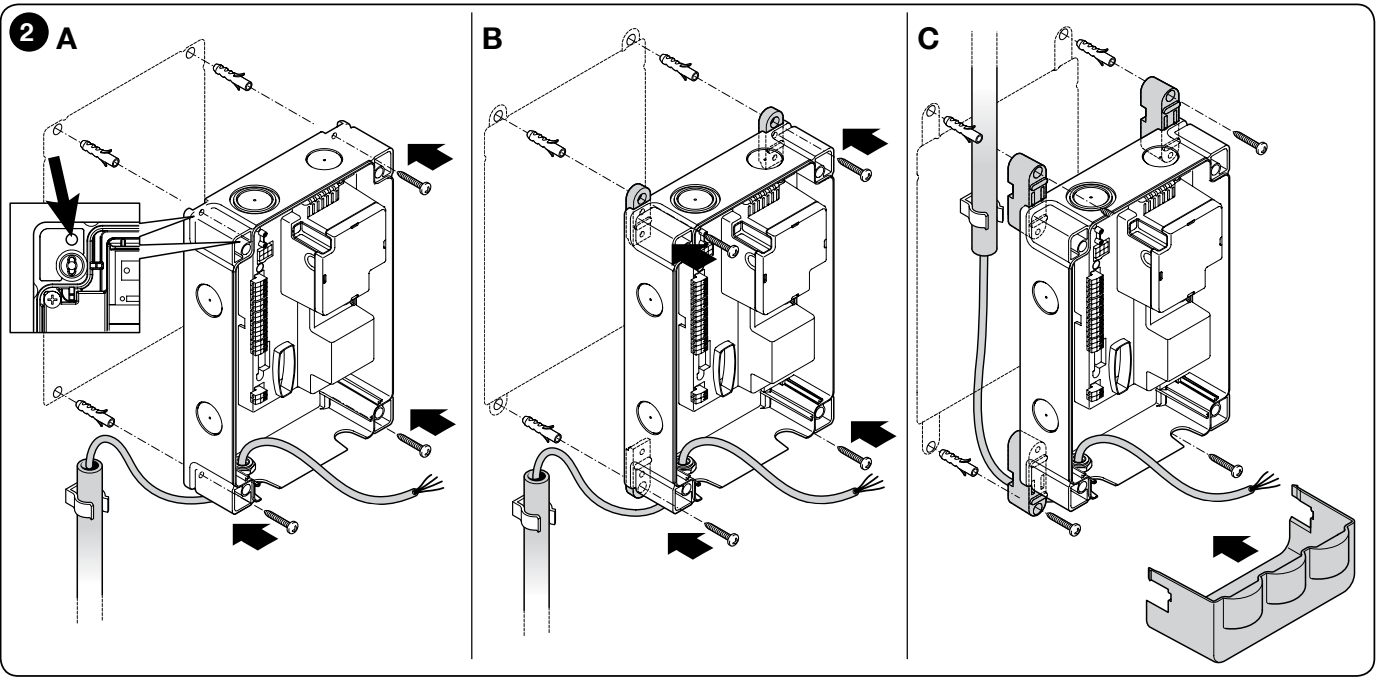

Montarea și protejarea carcasei unității de comandă
Fixați carcasa pe un suport solid și fix, în afara zonelor inundabile, asigurând acces liber la butoane și la spațiul de service. Dimensiunile carcasei sunt 310 × 210 × 160 mm. Se poate folosi fixarea directă din interiorul carcasei sau montarea cu suporturi. Setul opțional NDA100 permite trecerea cablurilor în spatele carcasei, la o distanță de până la 2 cm față de perete.
Treceți cablurile prin presetupe adecvate, de preferință prin orificiile prevăzute în partea de jos. Etanșați intrările și împiedicați pătrunderea apei și condensului din tuburile de protecție. Verificați gradul de protecție indicat pe eticheta carcasei livrate și păstrați-l folosind presetupe, garnituri și un capac închis corespunzător.
Alimentarea DPRO500 și conectarea motorului
Conectarea trebuie efectuată de un tehnician calificat, cu alimentarea deconectată. Înainte de intervenție, asigurați și protecția împotriva pornirii accidentale. Alimentarea trebuie să fie prevăzută cu protecție adecvată și cu un dispozitiv de deconectare care să permită separarea completă. Conectați conductorul de protecție PE la carcasa unității de comandă și la motor, conform schemei.
| Conectare | Utilizare |
|---|---|
| TUB4000: 3~ 400 V AC | Rețeaua la LINE L1, L2, L3 și PE; motorul trifazat la MOTOR U, V, W și PE. TUB4000 are limitatoare de cursă mecanice. |
| 1~ 230 V AC | Numai pentru un motor monofazat compatibil și după setarea corectă a punții de alimentare; alimentarea se conectează la L1, L3 și PE. Această setare nu transformă TUB4000 într-un motor de 230 V. |
| Motor U/V/W în aplicație monofazată | U = conductor comun, V = deschidere, W = închidere; valabil numai pentru un motor monofazat adecvat. |
| Sens de mișcare incorect | După deconectarea alimentării, tehnicianul inversează V și W. Apoi verifică și alocarea limitatoarelor de cursă pentru deschidere și închidere. |
La utilizarea cu TUB4000, consultați și tabelul de cabluri al motorului TUB4000. Dimensionarea alimentării depinde de lungime și de condițiile de instalare; valorile pentru o alimentare scurtă a unei unități separate nu pot fi aplicate automat unei linii lungi până la poartă. Dacă prin placa suplimentară se comandă un girofar de 230 V alimentat de la o rețea de 400/230 V, trebuie să fie disponibil și conductorul N.

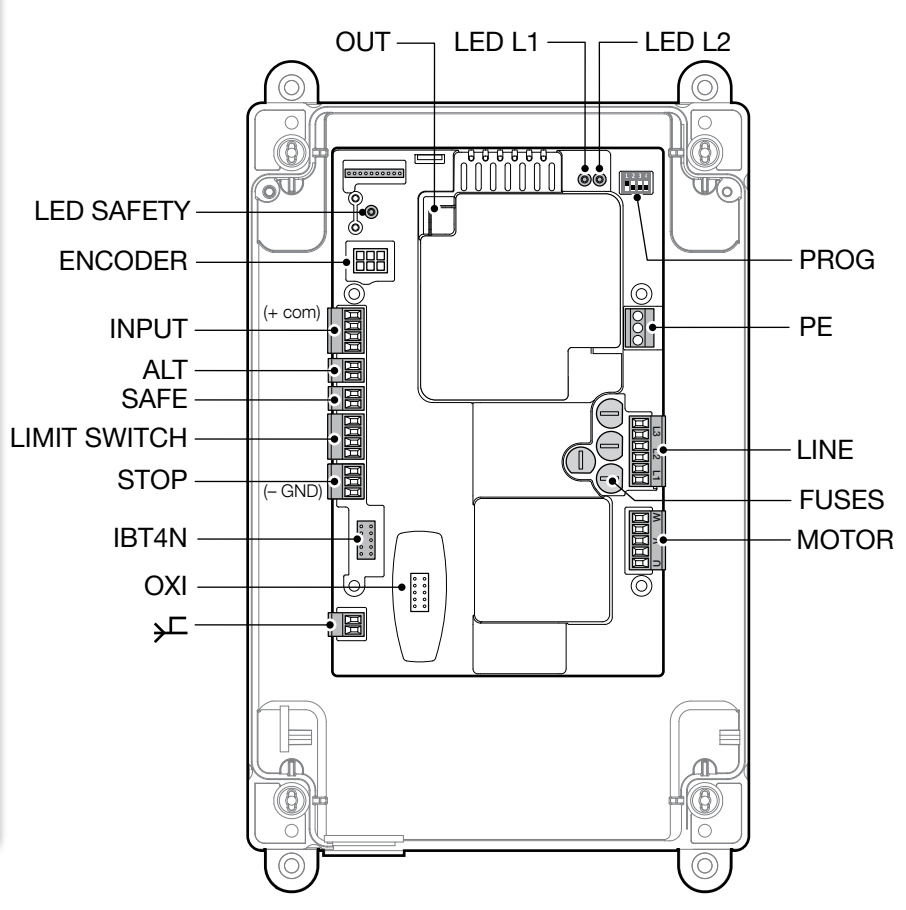

Bornele unității de comandă și polaritatea accesoriilor
Alimentarea auxiliară este de 24 V DC: INPUT 8 / COM = plus (+), STOP 7 / GND = minus (−). Consumul total maxim este de 100 mA. Nu confundați această alimentare cu ieșirea de 12 V pentru muchia optică. Nu conectați tensiunea de rețea la INPUT, ALT, SAFE sau la intrările muchiei de siguranță.
| Bornă / conector | Conexiune |
|---|---|
| INPUT 8 – COMMON | +24 V DC; bornă comună pentru comenzi și plusul alimentării auxiliare. |
| INPUT 9 – OPEN | Contact fără potențial NO între 8 și 9: deschidere. Contactul nu are polaritate proprie (+/−). |
| INPUT 10 – CLOSE | Contact fără potențial NO între 8 și 10: închidere. Contactul nu are polaritate proprie (+/−). |
| INPUT 11 – ING1 / PHOTO | Din fabrică, intrare de siguranță NC față de 8. Alte funcții se configurează prin OVIEW; funcția intrării trebuie să corespundă conexiunii. |
| ALT | Intrare de siguranță separată pentru contact NC. Nu o confundați cu conectorul tripolar STOP SAFETY EDGE. |
| SAFE | Protecția termică a motorului în cazul limitatoarelor de cursă mecanice. La TUB4000, păstrați conexiunea efectivă a protecției. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | 1 conductor comun; 2 deschidere; 3 limitator de preînchidere; 4 închidere. Limitatoarele de cursă nu înlocuiesc opritoarele mecanice ale porții. |
| STOP 5 / 6 / 7 | 5 = +12 V DC pentru OSE; 6 = semnal S; 7 = GND, minus (−). Muchia rezistivă de 8,2 kΩ se conectează între 6 și 7. |
| ENCODER | Nu se utilizează la TUB4000 cu limitatoare mecanice. Nu aplicați la această configurație procedura pentru encoder. |
| OXI / SM | Receptor radio plug-in cu conector SM compatibil. |
| IBT4N | Interfață pentru OVIEW; conectați și deconectați numai cu alimentarea oprită. |
| OUT | Placa suplimentară NDA040, cu două ieșiri de releu fără potențial. |

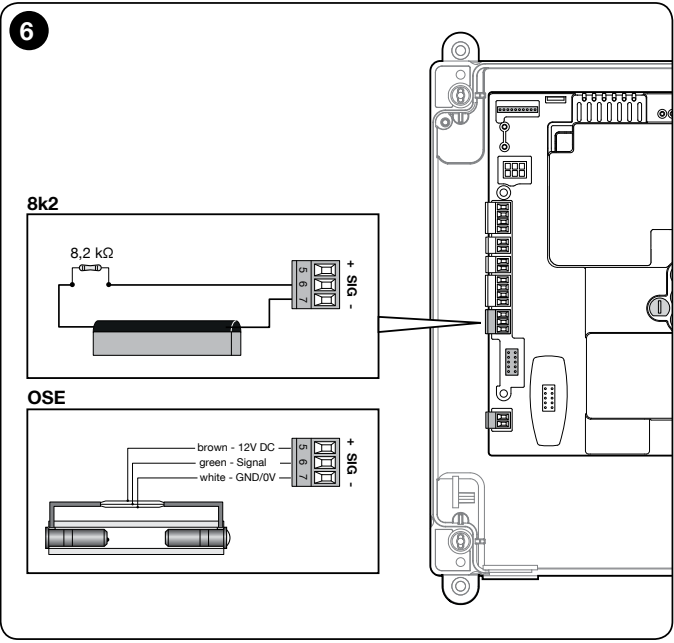

Muchie de siguranță STOP SAFETY EDGE
Sunt compatibile muchia rezistivă de 8,2 kΩ sau muchia optică OSE. Modificarea stării învățate declanșează oprirea și o scurtă mișcare în sens invers. Fotocelula conectată la PHOTO nu înlocuiește muchia de siguranță conectată la STOP SAFETY EDGE.
| Tipul muchiei | Conectare |
|---|---|
| Rezistivă, 8,2 kΩ | Ieșirea muchiei între 6 (S) și 7 (GND). Borna 5 nu se folosește pentru alimentarea acestei muchii. |
| Optică OSE | 5 = +12 V DC, conductor maro; 6 = semnal S, verde; 7 = GND/0 V (−), alb. Verificați și marcajul muchiei respective. |
| Mai multe elemente de siguranță | Combinația NO/NC/8,2 kΩ trebuie realizată de tehnician conform schemei din manual. Singurul rezistor de capăt de 8,2 kΩ se montează la capătul ramurii de siguranță corespunzătoare; nu șuntați intrarea. |
La comanda cu buton menținut apăsat, operatorul trebuie să aibă vizibilitate asupra traseului, iar comanda nu trebuie să fie accesibilă liber persoanelor neautorizate. Funcționarea semiautomată necesită o muchie de siguranță activă pentru limitarea forțelor; funcționarea automată necesită, în plus, cel puțin o pereche de fotocelule. Tehnicianul trebuie să evalueze toate punctele de strivire, forfecare și antrenare.

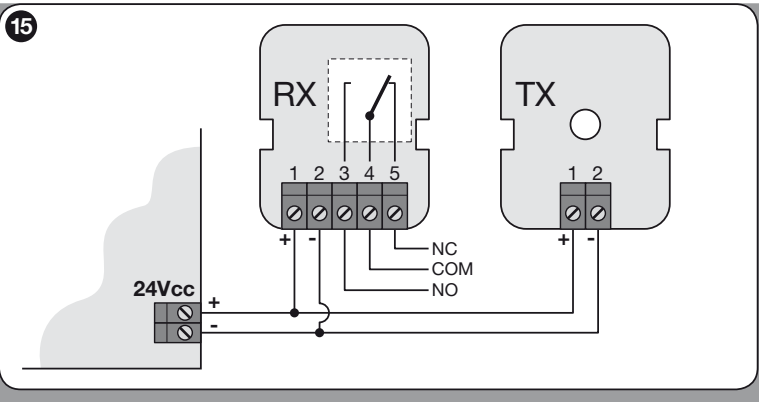

Conectarea fotocelulelor NICE EPM
Pentru fotocelulele cu releu NICE EPM folosiți separat bornele de alimentare și cele de siguranță. EPMB cu magistrala BlueBUS nu înlocuiește direct fotocelula EPM cu releu pe această unitate.
| EPM | DPRO500 în modul PHOTO |
|---|---|
| TX și RX: 1 = +, 2 = − | 1 → INPUT 8 / +24 V DC; 2 → STOP 7 / GND (−). Perechea EPM consumă cel mult 55 mA; consumul total al tuturor accesoriilor nu trebuie să depășească 100 mA. |
| RX 4 = COM, RX 5 = NC | 4 → INPUT 8; 5 → INPUT 11 / PHOTO. RX 3 = NO nu se folosește pentru această conexiune de siguranță. |
| Contact fără potențial al RX | COM/NC nu are polaritate proprie de alimentare; bornele 1/2 sunt pentru alimentare separată. |
| Rază de acțiune | 15 m utilă, 30 m maximă. Pentru distanțe de peste 10 m, reglați jumperul +10m de pe RX conform manualului EPM; ceața, ploaia și praful pot reduce raza de acțiune cu 50 %. |
După conectare, verificați reacția la întreruperea fasciculului, inclusiv în cazul întreruperii alimentării fotocelulelor. Nu alegeți raza de acțiune doar pe baza valorii maxime din catalog. În schema de conectare indicată, fotocelulele EPM sunt alimentate direct de la bornele 8 și 7; nu folosiți conexiunea pentru testarea fotocelulelor sau Stand-by destinată altei unități de comandă.
Prima pornire și învățarea pozițiilor TUB4000
Înainte de pornire, verificați PE, tensiunea corectă, motorul, opritoarele mecanice, limitatoarele de cursă, circuitul de siguranță închis și toate dispozitivele de protecție. După pornire, LED-ul verde L2 OK trebuie să clipească regulat, aproximativ o dată pe secundă, iar LED-ul roșu SAFETY trebuie să rămână aprins. Dacă verificarea eșuează, deconectați alimentarea și eliminați cauza.
- Conectați cel puțin un dispozitiv de siguranță adecvat la STOP SAFETY EDGE. Setați DIP 1 pe ON, iar celelalte DIP pe OFF. LED-ul verde clipește rapid, iar cel roșu este stins.
- Țineți apăsat STOP aproximativ 3 secunde, până când LED-ul roșu rămâne aprins, apoi eliberați butonul.
- Continuați fără întrerupere cu învățarea pozițiilor: Comutați DIP 1 pe OFF. Cu celelalte DIP pe OFF, țineți apăsat Open și deplasați poarta până la limitatorul de cursă pentru deschiderea completă. Apoi țineți apăsat Close până la închiderea completă.
- Dacă direcția de deplasare este inversată, deconectați alimentarea și corectați firele motorului V/W. Dacă limitatoarele de cursă sunt atribuite invers, tehnicianul trebuie să corecteze circuitul pentru deschidere/închidere; DIP 2 pentru encoder nu remediază limitatoarele mecanice TUB4000.
- După învățarea reușită, selectați modul de funcționare dorit și efectuați toate testele funcționale și de siguranță. Dacă schimbați tipul muchiei sau întrerupeți învățarea, repetați întreaga procedură ulterioară.
9 clipiri roșii indică o eroare la învățarea pozițiilor. La 3 clipiri, tehnicianul verifică direcția și atribuirea limitatoarelor de cursă; după remediere, șterge eroarea cu butonul STOP și repetă învățarea. Nu efectuați teste cu dispozitivele de protecție dezactivate.
Moduri de funcționare DIP și pauza automată
| DIP 1 / 2 / 3 / 4 | Mod |
|---|---|
| OFF / OFF / OFF / OFF | Comandă cu buton menținut apăsat: poarta se deplasează cât timp butonul este ținut apăsat. |
| ON / OFF / OFF / OFF | Învățarea intrării de siguranță și a pozițiilor conform procedurii de mai sus. |
| OFF / OFF / OFF / ON | Mod industrial: deschidere semiautomată, închidere cu buton menținut apăsat; necesită poziții memorate. |
| OFF / OFF / ON / OFF | Funcționare semiautomată; necesită poziții memorate. |
| OFF / OFF / ON / ON | Funcționare automată cu pauză reglabilă; necesită poziții memorate și dispozitivele de siguranță corespunzătoare. |
La limitatoarele mecanice TUB4000, lăsați DIP 2 pe OFF. Se folosește pentru schimbarea direcției encoderului în aplicațiile compatibile respective. Dacă setați modurile prin OVIEW, toate DIP-urile trebuie să fie pe OFF.
- Pentru memorarea pauzei automate, setați DIP 3 și 4 pe ON și deschideți complet poarta.
- După ce poarta ajunge în poziția deschis, așteptați intervalul dorit, apoi dați comanda de închidere. Acest interval va fi memorat ca pauză.
- Pentru modificare, setați DIP 3 și 4 pe OFF, apoi din nou pe ON; repetați apoi deschiderea, așteptarea și închiderea. Comutarea DIP 4 pe OFF șterge pauza memorată.
Receptor radio și telecomenzi
Unitatea de comandă are un conector SM pentru receptorul plug-in. O opțiune potrivită este NICE OXIBD; la instalațiile mai vechi se pot găsi SMXI, SMXIS, OXI sau OXIT. Introduceți și scoateți receptorul numai cu alimentarea deconectată. Telecomanda alegeți-o în funcție de receptorul respectiv și de protocolul radio al acestuia. Procedura de memorare sau ștergere a unei telecomenzi este specifică receptorului, nu resetării DPRO500.
| Ieșirea receptorului în modul de bază | Comandă DPRO500 |
|---|---|
| 1 | Pas cu pas |
| 2 | Deschidere parțială, setată din fabrică la jumătatea cursei; setarea poate fi modificată. |
| 3 | Deschidere |
| 4 | Închidere |
Modul extins al receptorului compatibil permite și alte comenzi, inclusiv Stop, blocare și dezactivarea automatizării. Înainte de utilizare, verificați receptorul și setările acestuia. Conectați antena externă OXIBD conform manualului direct la conectorul receptorului: conductorul central la semnalul antenei, ecranajul la contactul de masă corespunzător; nu este vorba despre alimentarea +/−.
Extensii și semnalizare
OVIEW și IBT4N
Programarea, diagnosticarea și schimbarea funcției ING1 sunt posibile cu OVIEW prin intermediul IBT4N. Interfața se introduce numai cu alimentarea oprită. Când configurați modurile prin OVIEW, lăsați DIP-urile pe OFF. Funcția modificată a intrării trebuie să corespundă conexiunii reale a dispozitivului.

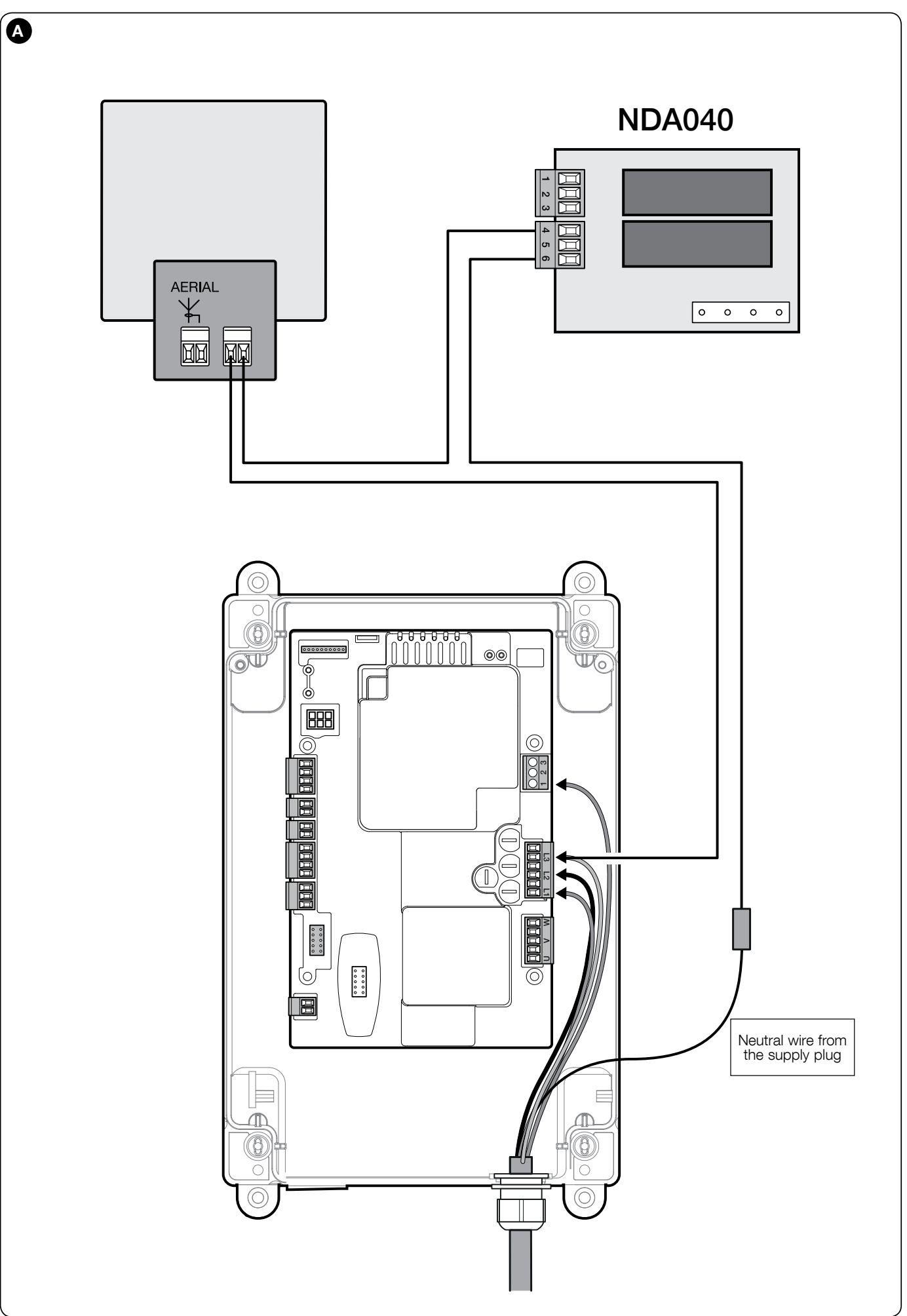

Lampă de semnalizare prin NDA040
Pentru ieșirile externe cu releu, DPRO500 necesită placa suplimentară NDA040 în OUT. Are două contacte de releu fără potențial, configurabile prin OVIEW. Contactul nu furnizează tensiune de alimentare; alimentarea și sarcina se aleg conform schemei și limitelor NDA040.
Pentru TUB4000, manualul prezintă conectarea unei lămpi de semnalizare de 230 V AC NICE ELAC prin NDA040 și conductorul N. Lampa de semnalizare AC nu are alimentare +/−. Nu se conectează la intrările de joasă tensiune INPUT sau STOP; lampa de semnalizare DC nu trebuie conectată la 230 V. Sarcina releului NDA040 și intrările de siguranță sunt circuite separate.
În schema prezentată, la NDA040 se folosesc 4 = COM și 6 = NO: conductorul de fază L3 se conectează la borna 6, de la borna 4 continuă către unul dintre contactele de alimentare ale lămpii, iar celălalt contact al lămpii se conectează la N. Borna 5 = NC nu se folosește în această conexiune. Ieșirea trebuie configurată prin OVIEW pentru funcția de lampă de semnalizare dorită. Este vorba despre comutarea la 230 V AC, fără polaritate fixă +/−; intervenția trebuie efectuată de un tehnician cu alimentarea deconectată.

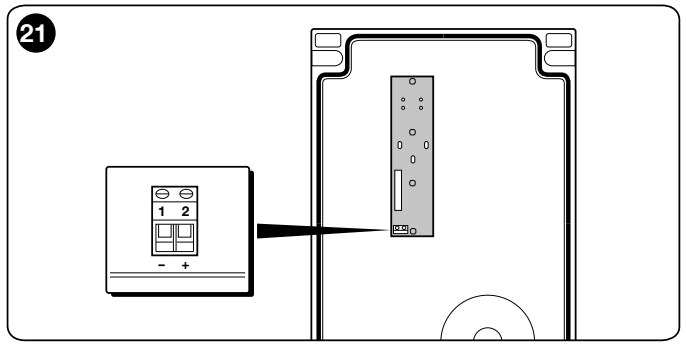

Indicator de stare pe capac
Borna de pe placa butoanelor permite conectarea unui indicator luminos 24 V DC, maximum 5 W: borna 1 = minus (−), borna 2 = plus (+). Distanța maximă este de 2 m. Ieșirea nu este protejată împotriva scurtcircuitului și nu este același lucru cu alimentarea auxiliară de 100 mA.
Când circuitul de siguranță este deschis, indicatorul se stinge; în funcționare normală, clipește cu 0,5 s aprins / 0,5 s stins. În cazul unei defecțiuni grave, repetă diagnosticul LED-ului roșu L1.
Două canaturi culisante opuse
Fiecare canat trebuie să aibă propriul motor, propria unitate de comandă și propriile întrerupătoare de limită. Conectarea celor două unități se face conform schemei speciale din manual; configurați Open ca mod pentru condominiu prin OVIEW. Muchia de siguranță, STOP-ul roșu și protecția termică afectează, în această configurație, numai propriul canat. Protecția întregului ansamblu cu două canaturi trebuie proiectată de un tehnician; nu este vorba despre o singură ieșire de motor pentru două motoare.
Diagnosticarea LED-urilor DPRO500
Numărați clipirile dintre pauze și distingeți întotdeauna LED-ul verde L2 OK, LED-ul roșu L1 WARNING și LED-ul separat SAFETY. Același număr de clipiri, dar de altă culoare, indică o situație diferită. Nu șuntați intrările de siguranță în caz de defecțiune.
| LED-ul verde L2 | Semnificație și verificare |
|---|---|
| Aproximativ 1×/s | Funcționare normală după semnalizarea inițială. |
| 2 clipiri | Activarea fotocelulei: obstacol, aliniere, alimentare sau lipsa permisiunii pentru PHOTO. |
| 4 clipiri | Activarea STOP sau ALT; eliminați cauza. |
| 6 clipiri | Limitarea manevrelor; verificați sarcina de funcționare. |
| 9 clipiri | Automatizarea este blocată; după verificarea cauzei, deblocați-o cu comanda corespunzătoare. |
| LED-ul roșu L1 | Semnificație și verificare |
|---|---|
| 2 clipiri | Eroare la testul de siguranță: verificați muchia de siguranță conectată și repetați memorarea acesteia. |
| 3 clipiri | Sens / atribuire incorectă a întrerupătoarelor de limită. În cazul întrerupătoarelor mecanice, verificați circuitele de deschidere și închidere; după remediere, apăsați STOP și efectuați din nou procedura de învățare. |
| 4 clipiri | Depășirea întrerupătorului de limită de siguranță. Deconectați alimentarea, deplasați manual poarta aproximativ până la jumătate, conform manualului motorului, apoi blocați-o din nou; un tehnician va verifica întrerupătoarele și pozițiile și va repune sistemul în funcțiune. |
| 5 clipiri | Eroare a memoriei interne/parametrilor. Opriți și reporniți alimentarea; dacă problema persistă, efectuați o resetare de specialitate și repetați instalarea sau solicitați service pentru placă. |
| 6 clipiri | Defecțiune a contactorului, a plăcii sau a conexiunilor motorului; deconectați alimentarea și solicitați o verificare de specialitate. |
| 7 sau 8 clipiri | Eroare de comunicație sau a encoderului pentru aplicația respectivă; această procedură nu este destinată întrerupătoarelor mecanice TUB4000. |
| 9 clipiri | Eroare la învățarea pozițiilor de capăt; verificați conexiunile și repetați procedura de învățare. Dacă eroarea persistă, efectuați resetarea și configurați din nou sistemul. |
| 10 clipiri | Depășirea timpului de deplasare, setat din fabrică la 60 s. Verificați obstacolele, deplasarea și setarea temporizatorului în OVIEW; nu măriți timpul pentru a masca o defecțiune mecanică. |
SAFETY aprins: circuitul de siguranță este închis. SAFETY stins: verificați ALT, STOP-ul de pe capac, protecția termică și deblocarea motorului. Alternarea rapidă a LED-urilor L1/L2 indică o actualizare a firmware-ului; patru clipiri simultane ale ambelor LED-uri indică faptul că se așteaptă actualizarea. Actualizarea trebuie efectuată de service.
La pornire, memoria goală determină clipirea rapidă a ambelor LED-uri timp de aproximativ 5 s. Dacă pozițiile au fost memorate, LED-ul verde clipește rapid timp de aproximativ 2 s; o clipire lentă a LED-ului roșu indică detectarea unei muchii de siguranță de 8,2 kΩ, iar două clipiri lente indică OSE. Semnalizarea ulterioară se interpretează în funcție de culoare și de numărul de clipiri, conform indicațiilor de mai sus.
Ștergerea completă a memoriei DPRO500
Resetarea șterge setările unității de comandă. Folosiți-o numai după identificarea cauzei defecțiunii și după securizarea porții; resetarea nu este o metodă obișnuită de ștergere a unei erori și nici nu șterge telecomenzile dintr-un receptor separat.
- Comutați DIP 1, 2, 3 și 4 pe ON; LED-urile roșu și verde clipesc rapid.
- Țineți apăsat STOP aproximativ 3 secunde, până când ambele LED-uri rămân aprinse. Eliberați STOP; după resetare, LED-urile clipesc din nou rapid.
- Readuceți toate cele patru DIP-uri pe OFF. Repetați învățarea dispozitivelor de siguranță și a pozițiilor, setați modul și efectuați testele de siguranță.
Teste, exploatare și întreținere
Înainte de predare, testați în mod repetat comenzile Open, Close și Stop, ambele întrerupătoare de limită, toate fotocelulele, muchiile de siguranță și blocarea porții pietonale, dacă aceasta face parte din canat. Verificați oprirea la capăt de cursă, opritoarele mecanice și zonele periculoase; dacă protecția se bazează pe limitarea forței, tehnicianul trebuie să efectueze și măsurătorile necesare. Testarea unității singure nu înlocuiește verificarea porții complete.
Respectați planul de service pentru întregul ansamblu. Cu alimentarea deconectată, verificați bornele, cablurile, presetupile, garnitura, umiditatea, fixările și conductorii de protecție. După intervenție, repetați testele funcționale și de siguranță. Înlocuiți siguranța numai după eliminarea cauzei și numai cu una de același tip și aceeași valoare. Utilizatorul nu trebuie să lucreze în tabloul electric deschis.
Nu lăsați telecomenzile la îndemâna copiilor. Supravegheați poarta în timpul deplasării și intrați în zona de trecere numai după ce s-a deschis complet și s-a oprit. În caz de defecțiune sau comportament neobișnuit, scoateți echipamentul din funcțiune și contactați service-ul.
Date tehnice ale unității de comandă
| Model | NICE DPRO500 cu cutie de comandă |
|---|---|
| Utilizare cu TUB4000 | NICE TUB4000 cu întrerupătoare mecanice de limită |
| Alimentarea TUB4000 | 3~ 400 V AC, în funcție de motor și de cablul său de alimentare |
| Opțiuni de alimentare a unității de comandă | 3~ 400 V AC / 3~ 230 V AC sau 1~ 230 V AC, ±10 %, 50/60 Hz; configurația concretă depinde de motor și de schemă |
| Puterea maximă a motorului | 2,2 kW; nu reprezintă consumul unității în sine și nici o nouă limită pentru TUB4000 |
| Consum în Stand-by | Mai puțin de 5 W |
| Alimentare auxiliară | 24 V DC, max. 100 mA în total: INPUT 8 + / STOP 7 − |
| Muchie de siguranță OSE | 5 +12 V DC / 6 semnal / 7 GND − |
| Indicator de stare | 24 V DC / max. 5 W, 1 − / 2 +; cablu de maximum 2 m, fără protecție la scurtcircuit |
| Siguranțe | F1: 500 mA, tip F; F2, F3, F4: 6,3 A, tip T |
| Temperatura de funcționare a unității de comandă | −20 până la +50 °C |
| Dimensiuni / greutate | 310 × 210 × 160 mm / 2,5 kg |
| Montaj | Suprafață solidă, fără vibrații; protecție împotriva apei și condensului |
Nu confundați valorile unității de comandă cu parametrii motorului TUB4000. Înainte de conectare, comparați plăcuțele motorului și ale cutiei livrate, setarea alimentării și montajul exact al plăcii.
Ajutor pentru alegerea și înlocuirea unității de comandă
Contactați-ne cu identificarea motorului și a plăcii originale, o fotografie a bornelor, alimentarea și lista accesoriilor. În cazul unei defecțiuni, menționați culoarea LED-ului, numărul de clipiri și situația în care apare eroarea.
