Manual pentru poarta culisantă pe șină

Ghid tehnic · realizare în regie proprie · poartă culisantă pe șină

Acest ghid vă ajută să pregătiți spațiul pentru o poartă culisantă pe șină, să alegeți șina, rolele, sistemul de ghidare și automatizarea. Veți găsi aici și desene orientative pentru deschideri de la 2,5 la 6,5 m. Desenele sunt orientative și pot fi folosite ca bază pentru pregătire.

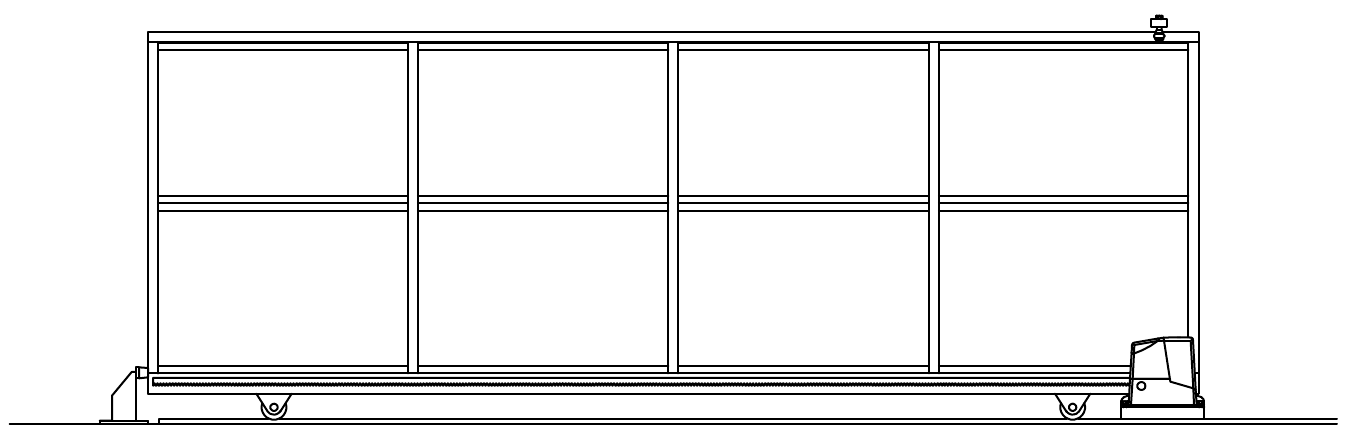

Poartă culisantă pe șină cu role, opritor și automatizare

Imagine cu o poartă culisantă pe șină. Faceți clic pentru a o deschide la dimensiune mai mare.

Poarta pe șină, de la fundație la ansamblul complet

Poarta pe șină își susține greutatea pe rolele inferioare și se deplasează de-a lungul unei șine montate pe întreaga lungime a traseului porții. La planificare, verificați mai întâi spațiul necesar pentru deschidere, pregătiți o suprafață plană și cablurile, apoi asigurați-vă că forma șinei este compatibilă cu rolele și, în cele din urmă, alegeți sistemul de ghidare, opritoarele, sistemul de închidere și, dacă este cazul, automatizarea.

Componentele de bază ale porții culisante pe șină

Panoul porții pe șină rulează pe două role inferioare. Rolele transmit greutatea în jos, către șină și fundație. Sistemul de ghidare superior sau lateral menține poarta aliniată transversal, dar nu trebuie să-i susțină greutatea.

Din ce este alcătuit sistemul pe șină

Sistemul de rulare Șină în formă de U (U16 sau U20) sau șină în formă de V și role compatibile montate în profilul rectangular inferior al cadrului.
Sistemul de ghidare a porții Ghidaj superior între role sau ghidaj lateral în profilul U/L.
Pozițiile de capăt Opritoare inferioare și superioare, care opresc și stabilizează poarta.
Echipamente opționale Încuietoare cu cârlig, mânere, bare de tragere, automatizări, cremaliere, fotocelule, lămpi de semnalizare și telecomenzi NICE (telecomenzi de la alte mărci).

Compatibilitatea este esențială: forma și diametrul canalului rolei trebuie să corespundă șinei folosite. O rolă pentru U16 nu se potrivește pe șina U20, iar o rolă în formă de V se montează pe o șină în formă de V.

Spațiul, șina și fundația din beton

Șina trebuie montată pe un traseu drept, fără întreruperi între segmentele individuale. Poarta trece pe șină prin golul de trecere și continuă să se deplaseze în spațiul de-a lungul gardului. Dacă rolele sunt montate la capetele cadrului, șina trebuie să acopere întregul traseu al rolelor.

Șină / fundație din beton

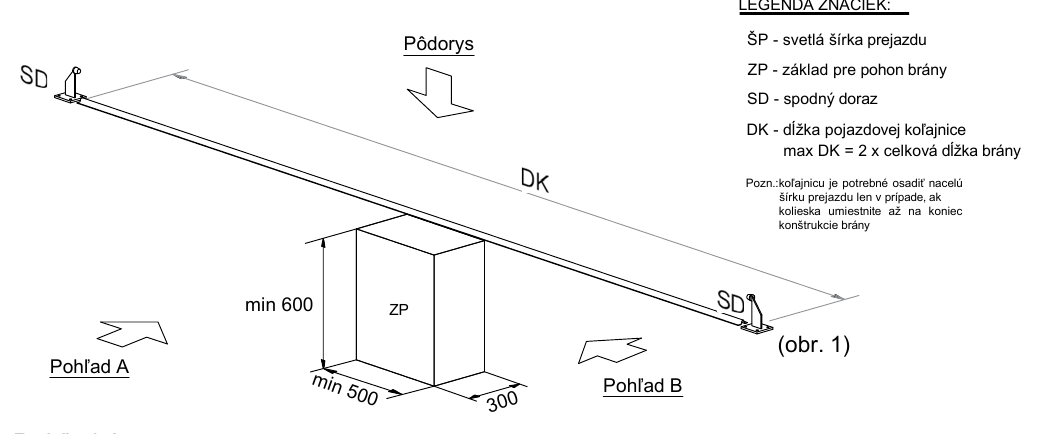

Schema șinei de rulare, a opritoarelor inferioare și a fundației automatizării

Montarea componentelor sistemului de rulare și a fundației automatizării.

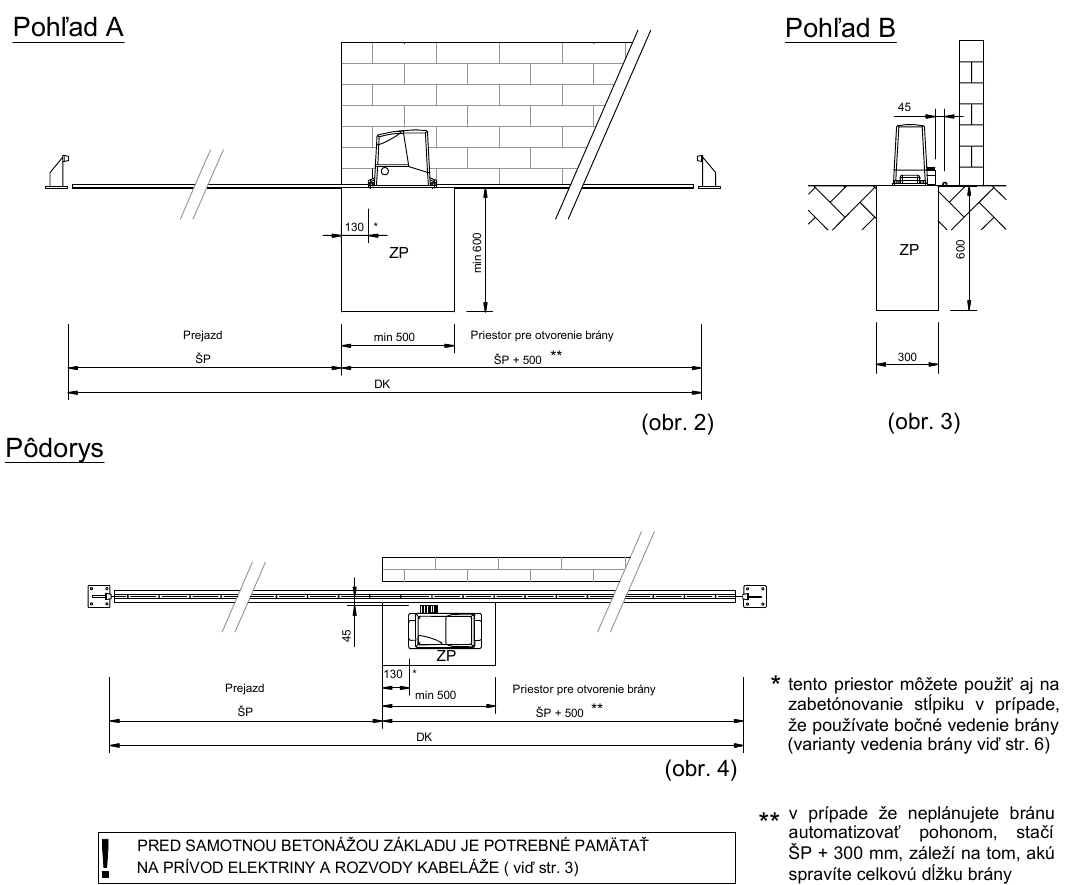

Vederi ale montării șinei, fundației automatizării și spațiului necesar pentru deschiderea porții culisante pe șină

Vedere frontală, laterală și planul de montare a șinei și fundației automatizării.

Legenda simbolurilor din schemele fundației

ȘP Lățimea liberă a deschiderii de trecere.
DS Lungimea șinei de rulare.
OI Opritor inferior.
FA Fundație pentru automatizarea porții.

Simbolurile se referă la imaginile de deasupra legendei. Stabiliți dimensiunile exacte și distanțele de montaj în funcție de desenul tehnic actual al produsului ales.

Spațiul necesar pentru deschidere: măsurați întregul traseu al panoului, inclusiv porțiunea care depășește cadrul, poziția rolelor, opritoarele și locul pentru automatizare. Stabiliți dimensiunile exacte în funcție de desenul tehnic actual al componentelor alese.

Pregătirea cablurilor și a automatizării

Chiar dacă poarta va fi acționată manual la început, este bine să pregătiți tuburile de protecție înainte de turnarea betonului. Astfel, veți putea adăuga ulterior automatizarea, fotocelulele, lampa de semnalizare sau întrerupătorul cu cheie fără să spargeți suprafața deja finisată.

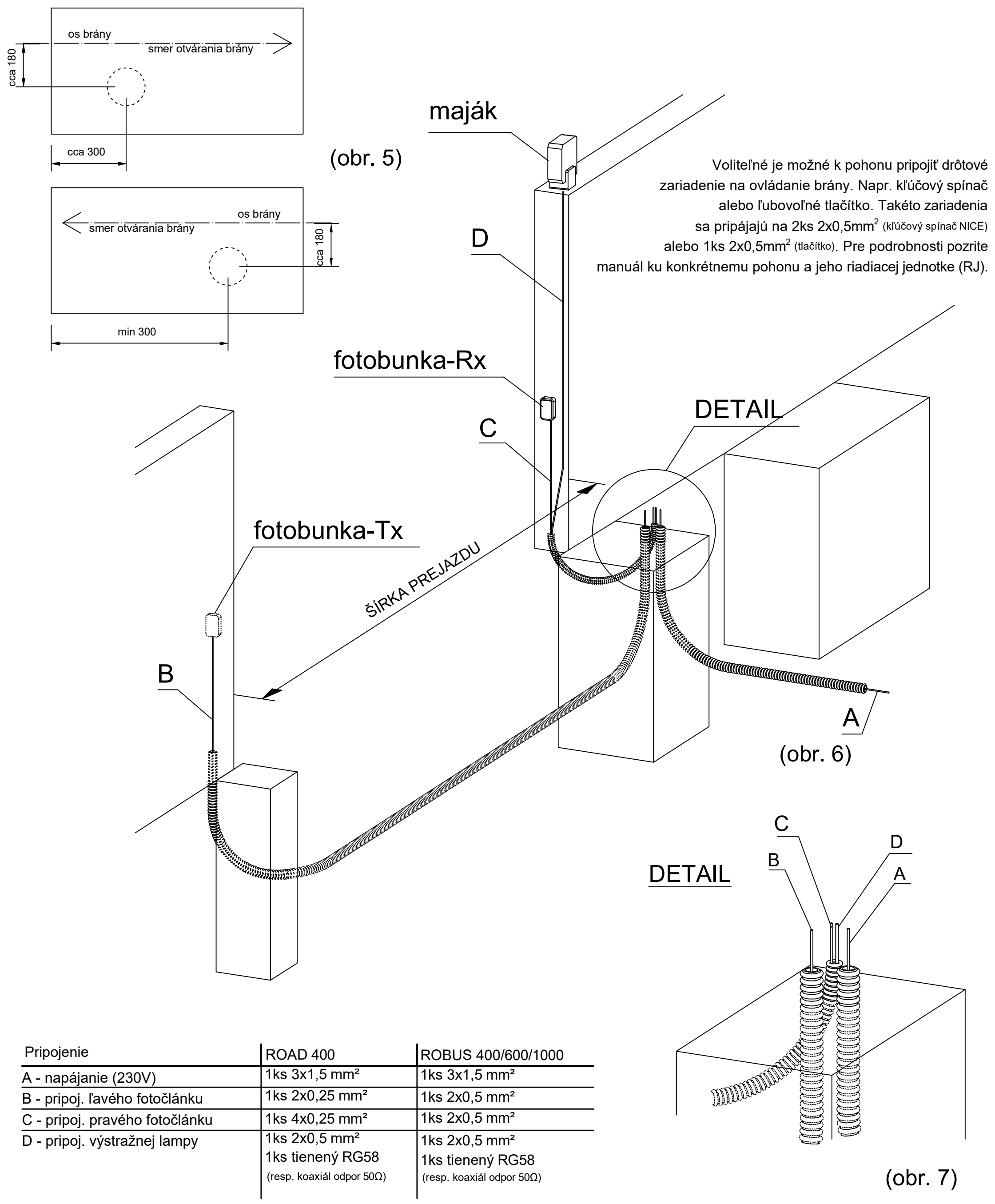

Desen pentru pregătirea cablurilor: montarea automatizării, tuburile de protecție către fotocelule și lampa de semnalizare și detaliul ieșirilor de cablu de lângă automatizare

Pregătirea cablurilor, imaginile 5–7. Marcajele ramurilor A–D corespund tabelului de mai jos. Faceți clic pentru a deschide detaliul mărit, lizibil.

Schema orientativă de cablare pentru automatizările selectate

Conexiune NICE ROAD 400 NICE ROBUS 400/600/1000
A - alimentare 230 V 1 × 3 × 1,5 mm² 1 × 3 × 1,5 mm²
B - fotocelula din stânga 1 × 2 × 0,25 mm² 1 × 2 × 0,5 mm²
C - fotocelula din dreapta 1 × 4 × 0,25 mm² 1 × 2 × 0,5 mm²
D - lampă de semnalizare 1 × 2 × 0,5 mm² + cablu RG58 subțire, coaxial 50 Ω 1 × 2 × 0,5 mm² + cablu RG58 subțire, coaxial 50 Ω

Pentru un cablu de alimentare mai lung de 30 m, producătorul automatizărilor NICE ROBUS RB400/RB600/RB1000 cere o secțiune mai mare decât 3 × 1,5 mm².

Încălzirea opțională a șinei: în șină se poate introduce un cablu rezistiv de încălzire. Deoarece în apropierea porții se află de obicei automatizarea și alimentarea de 230 V, încălzirea poate fi comandată cu un senzor de temperatură sau de umiditate ori cu un întrerupător obișnuit.

Scheme de conectare a automatizărilor

Alegeți schema în funcție de modelul automatizării și al unității de comandă. Modelele mai vechi NICE Robus RB și cele mai noi NICE Robus RBS au borne diferite. Schemele lor nu sunt interschimbabile. Manualul unității respective este întotdeauna cel care face referință.

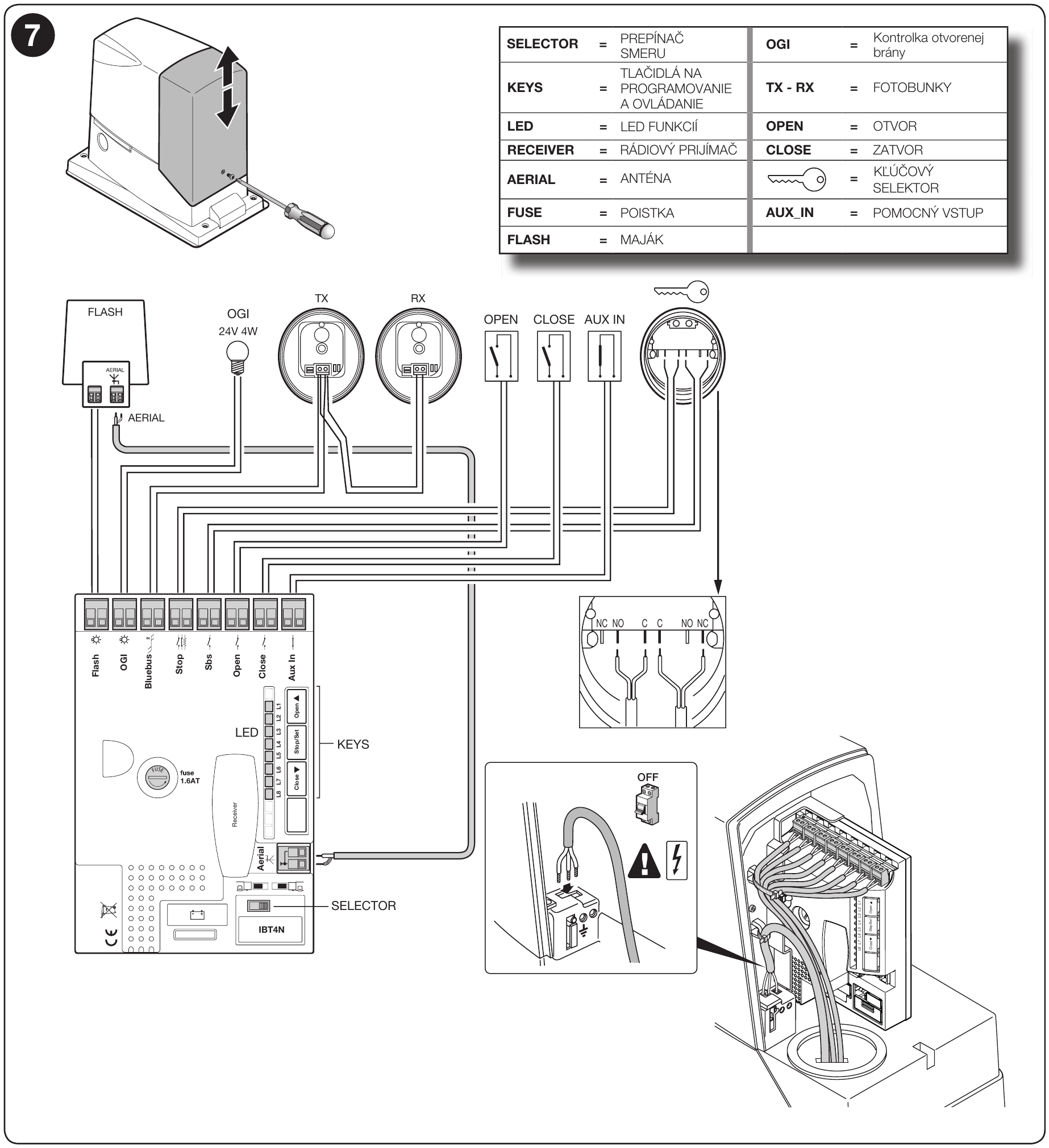

NICE Robus RB400 / RB600 / RB1000

Schema de conectare a accesoriilor la automatizările NICE Robus RB400, RB600 și RB1000, din manualul de instalare al producătorului

Schema din manualul de instalare NICE ROBUS400/600/1000, pagina tipărită 11, figura 7. Faceți clic pentru a deschide detaliul mărit, lizibil.

NICE Robus RBS400 / RBS600

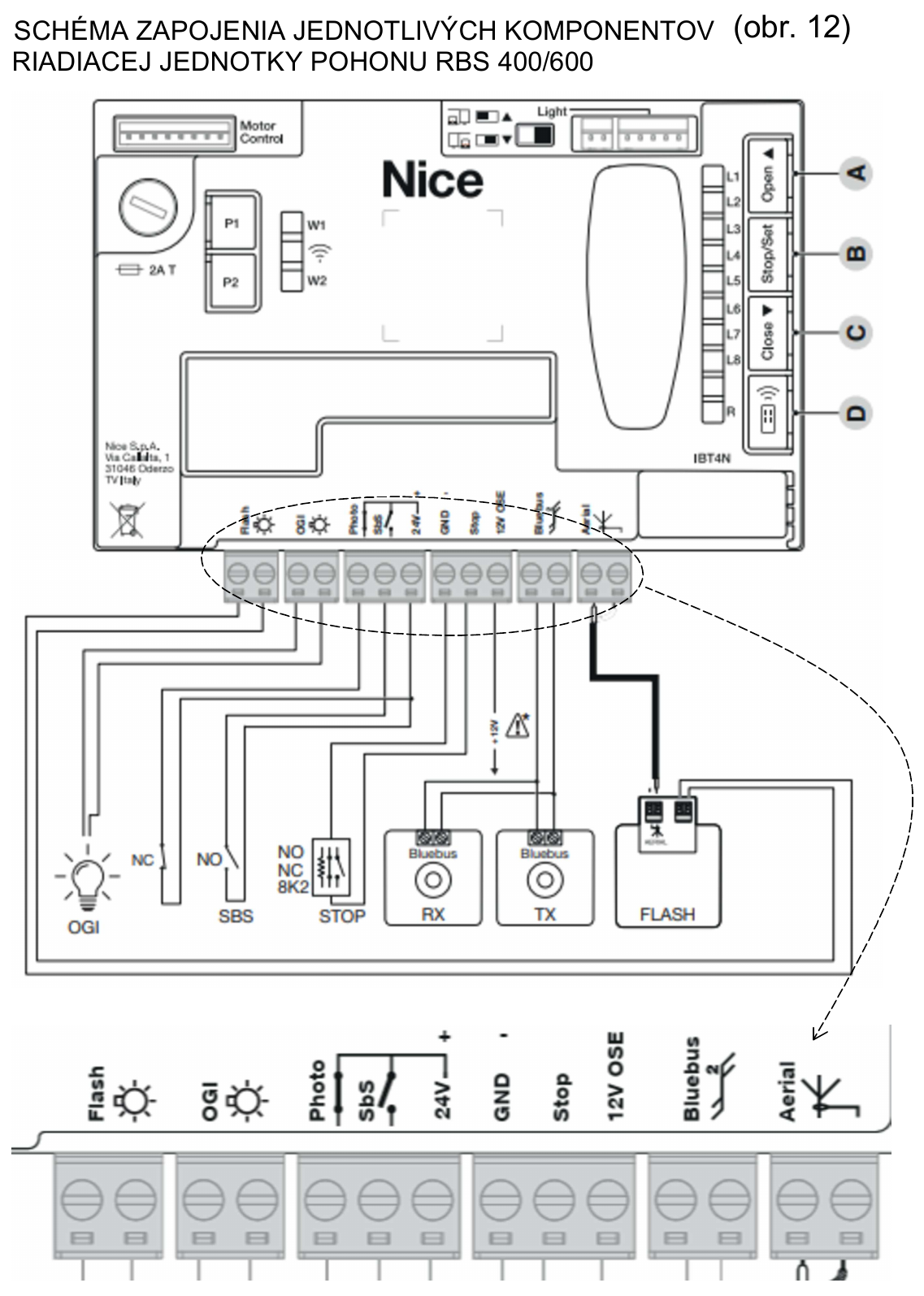

Schema de conectare a componentelor unității de comandă NICE Robus RBS400/600, inclusiv detaliul mărit al blocului de borne, figura 12

Schema de conectare a componentelor unității de comandă RBS400/600, figura 12. Faceți clic pentru a deschide schema și detaliul blocului de borne la rezoluție maximă.

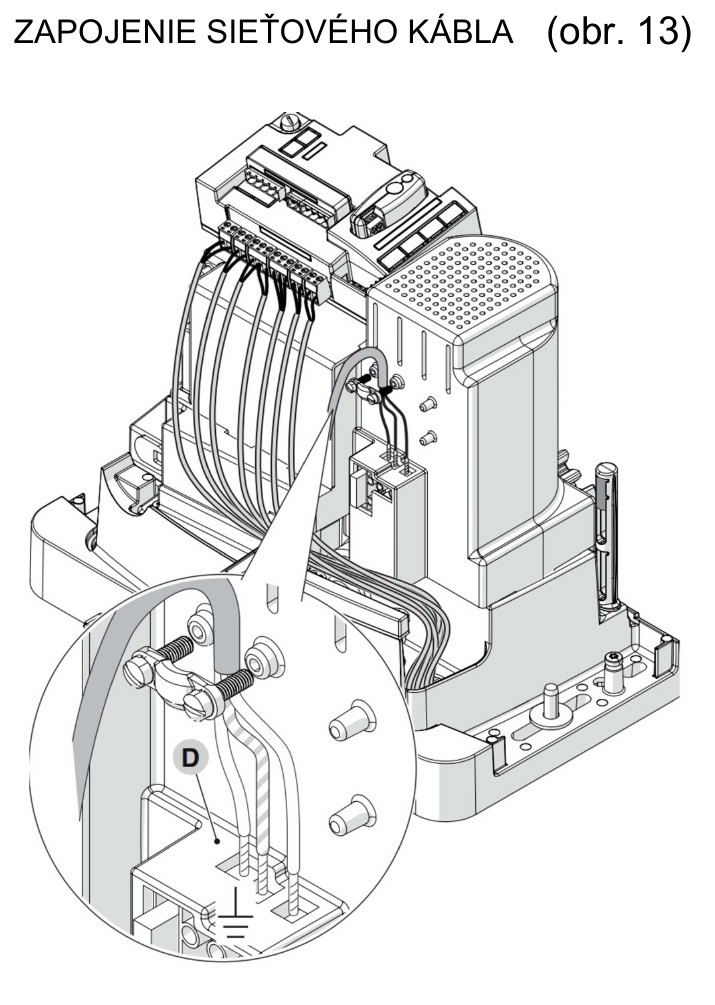

Schema de conectare a cablului de alimentare al motorului NICE Robus RBS400/600, cu detaliul conexiunii, figura 13

Conectarea cablului de alimentare, figura 13. Faceți clic pentru a deschide detaliul lizibil.

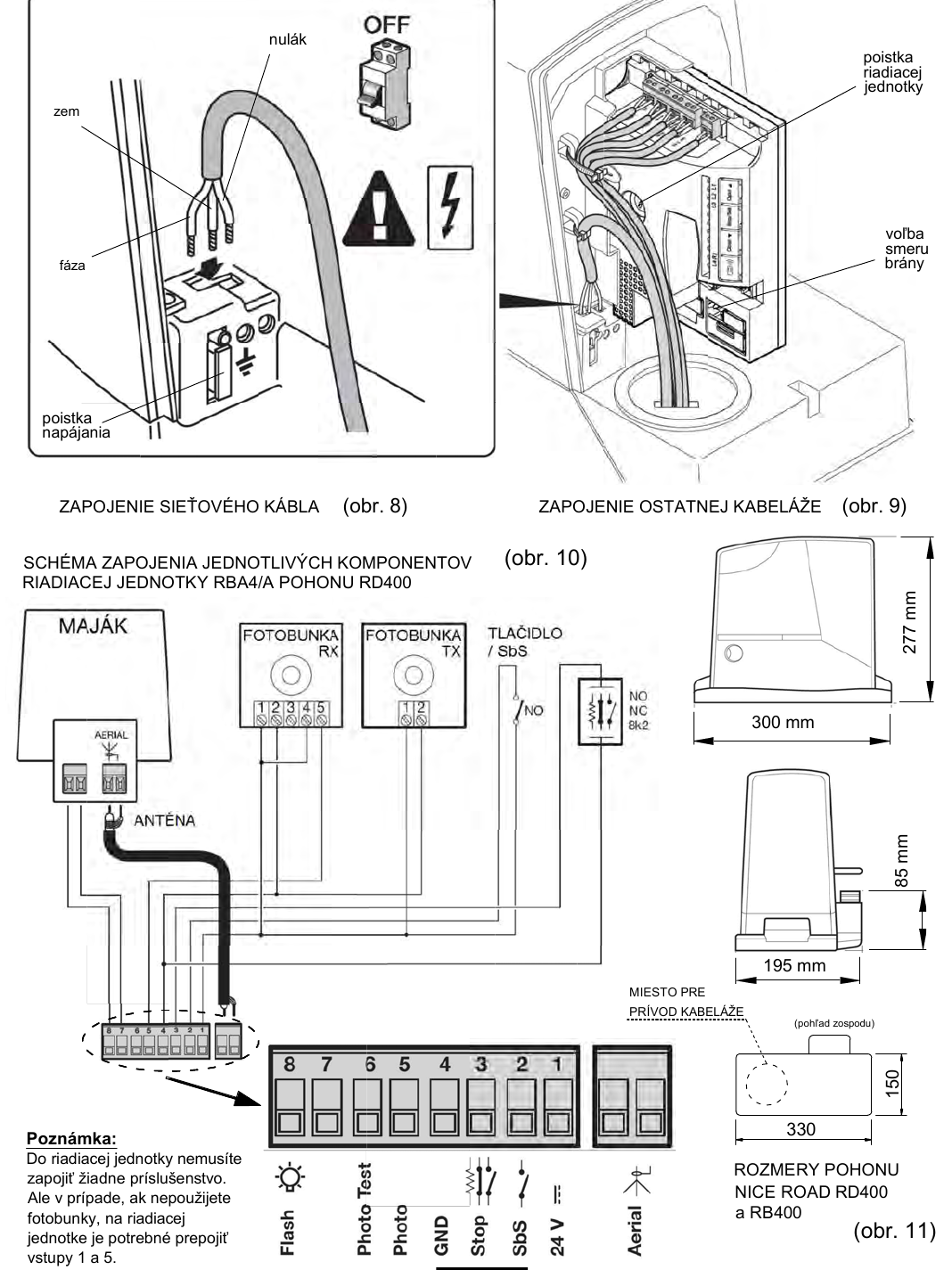

Pentru ansamblul mai vechi ROAD este disponibilă și schema originală NICE ROAD 400. Oferta actuală: motoare NICE pentru porți culisante.

Alegerea șinei pentru poarta pe șină

Alegeți mai întâi forma șinei și abia apoi roțile. Șina U are o suprafață de rulare rotunjită, pentru roata cu canal în U; șina V are o muchie cu un unghi de 90° și se folosește cu o roată în V. Șinele pentru fixare cu șuruburi se ancorează într-un suport drept, întărit, iar varianta pentru înglobare în beton se montează direct în timpul turnării betonului.

Șine drepte uzuale din categoria actuală

Șină Formă Montaj Material
Șină U16 pentru fixare cu șuruburi U16 pentru fixare cu șuruburi Zn
Șină U20 pentru fixare cu șuruburi U20 pentru fixare cu șuruburi Zn
Șină V pentru fixare cu șuruburi V pentru fixare cu șuruburi Zn
Șină U20 pentru înglobare în beton U20 pentru înglobare în beton Zn
Șină INOX U16 pentru fixare cu șuruburi U16 pentru fixare cu șuruburi INOX
Șină INOX U20 pentru fixare cu șuruburi U20 pentru fixare cu șuruburi INOX
Șină INOX V pentru fixare cu șuruburi V pentru fixare cu șuruburi INOX

Tabelul include șinele uzuale din seriile U/V. Șinele curbate sunt omise intenționat. Întreaga gamă actuală se găsește în categoria șine pentru porți culisante pe șină.

Alegerea roților pentru poarta pe șină

După alegerea formei compatibile a șinei, criteriile decisive sunt greutatea porții, diametrul roții și modul de fixare. De regulă, la o poartă se folosește o pereche de roți, de aceea capacitatea portantă indicată pe pagina produsului este pentru o pereche, în cazul modelelor uzuale.

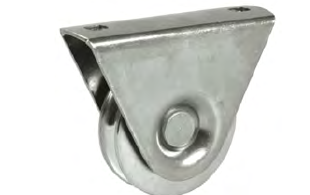

Roată pentru poartă pe șină, cu consolă pentru fixare cu șuruburi

Cu consolă
Vezi roata

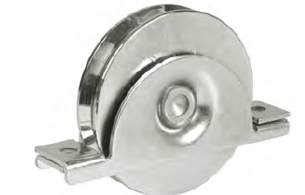

Roată îngropată pentru poartă pe șină, pentru fixare cu șuruburi

Îngropată, pentru fixare cu șuruburi
Vezi roata

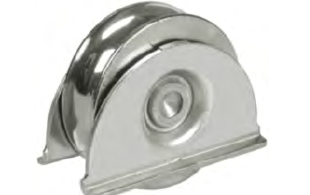

Roată îngropată pentru poartă pe șină, pentru sudare

Îngropată, pentru sudare
Vezi roata
  • Roata cu consolă este cea mai utilizată și se montează mai ușor.
  • Roata îngropată se folosește când dorim să obținem o distanță mai mică între poartă și sol. Se încorporează în profilul inferior al structurii.
  • Roata îngropată poate fi prinsă de structură cu șuruburi sau sudată, în funcție de model.

Variante uzuale de roți disponibile în prezent

Produs Șină Diametre disponibile
Roată IBFM cu consolă, pentru fixare cu șuruburi U16 Ø50, Ø60, Ø80, Ø90, Ø100
Roată IBFM îngropată, pentru fixare cu șuruburi U16 Ø60, Ø80, Ø90, Ø100
Roată IBFM îngropată, pentru sudare U16 Ø60, Ø80, Ø90, Ø100
Roată IBFM cu consolă, pentru fixare cu șuruburi U20 Ø80, Ø100
Roată IBFM îngropată, pentru fixare cu șuruburi U20 Ø80, Ø100, Ø140
Roată IBFM cu consolă, pentru fixare cu șuruburi V Ø50, Ø60, Ø80, Ø90, Ø100
Roată IBFM îngropată, pentru fixare cu șuruburi V Ø60, Ø80, Ø90, Ø100
Roată IBFM îngropată, pentru sudare V Ø80, Ø90, Ø100

Alegeți diametrul din tabelul de variante de pe pagina produsului respectiv.Toate roțile pentru porți pe șină

Alegerea ghidajului pentru poarta pe șină

Ghidajul menține partea superioară a porții pe traiectoria corectă. Acesta nu preia greutatea canatului, iar rolele nu trebuie să strângă cadrul atât de tare încât poarta să se blocheze.

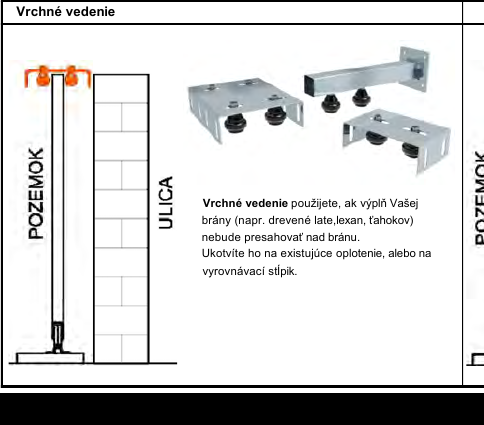

Ghidaj superior pentru poartă culisantă pe șină, cu role

Ghidaj superior cu role
Vezi ghidajul superior

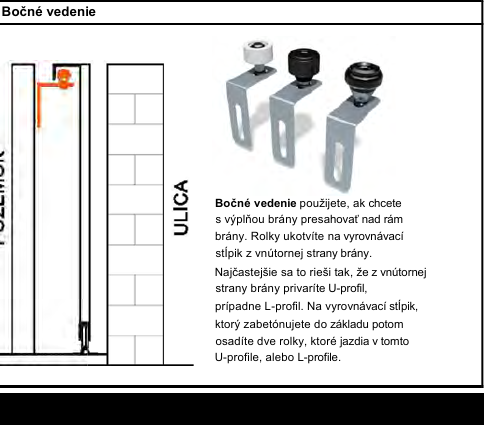

Ghidaj lateral pentru poartă culisantă pe șină, cu rolă în profil

Ghidaj lateral cu rolă în profil U sau L
Vezi ghidajul lateral
Ghidaj superior Ghidaj lateral
Folosiți-l dacă umplutura nu depășește profilul superior al cadrului. Suportul cu role se fixează pe gard, pe un zid mic sau pe un stâlp de compensare. Folosiți dacă umplutura trebuie să depășească cadrul. Pe partea interioară a canatului se sudează un profil U sau L, pe care rulează rola de pe stâlp.

Alegeți tipul de ghidare în funcție de cadrul și umplutura porții.Toate sistemele de ghidare pentru porți pe șină

Opritoare, încuietori și sisteme de comandă

Opritoare pentru porți

Opritorul inferior oprește cadrul la închidere sau la deschidere. Opritorul superior stabilizează, de asemenea, canatul în poziția finală. Sistemul de acționare oprește poarta în pozițiile finale setate. Păstrați și opritoarele mecanice; acestea opresc poarta și când este deplasată manual după deblocarea sistemului de acționare.

Consultați opritoarele inferioare și superioare pentru porți pe șină.

Încuietoare pentru acționare manuală

Pentru o poartă acționată manual se folosește o încuietoare cu cârlig. La o poartă pe șină trebuie prevăzut și un bolț sau un alt sistem de blocare care să împiedice ridicarea canatului din încuietoare. Alegeți pentru încuietoare un mâner sau mâner tip bară compatibil, în funcție de grosimea cadrului și a umpluturii.

Consultați încuietorile și mânerele pentru porți pe șină.

Comanda sistemului de acționare

Poarta poate fi acționată cu o telecomandă NICE sau cu o telecomandă de la altă marcă, un comutator cu cheie, un buton, o tastatură, un cititor sau un modul inteligent. Compatibilitatea receptorului cu telecomenzile trebuie verificată în funcție de unitatea de comandă concretă, nu doar de marca sistemului de acționare.

Verificare înainte de montarea sistemului de acționare

Înainte de a monta sistemul de acționare, deplasați manual poarta pe toată lungimea cursei. Mișcarea trebuie să fie lină, fără agățări și fără rezistență excesivă. Verificați ghidajul și opritoarele. Sistemul de acționare nu trebuie folosit pentru a compensa o eroare de montaj mecanic.

Desene pentru porți pe șină cu deschidere de trecere de 2,5 până la 6,5 m

Faceți clic pe imagine pentru a deschide desenul. Dimensiunile principale, profilele și greutățile sunt indicate și în textul de mai jos.

Valorile indicate nu reprezintă capacitatea portantă universală a oricărei porți cu aceeași deschidere de trecere.

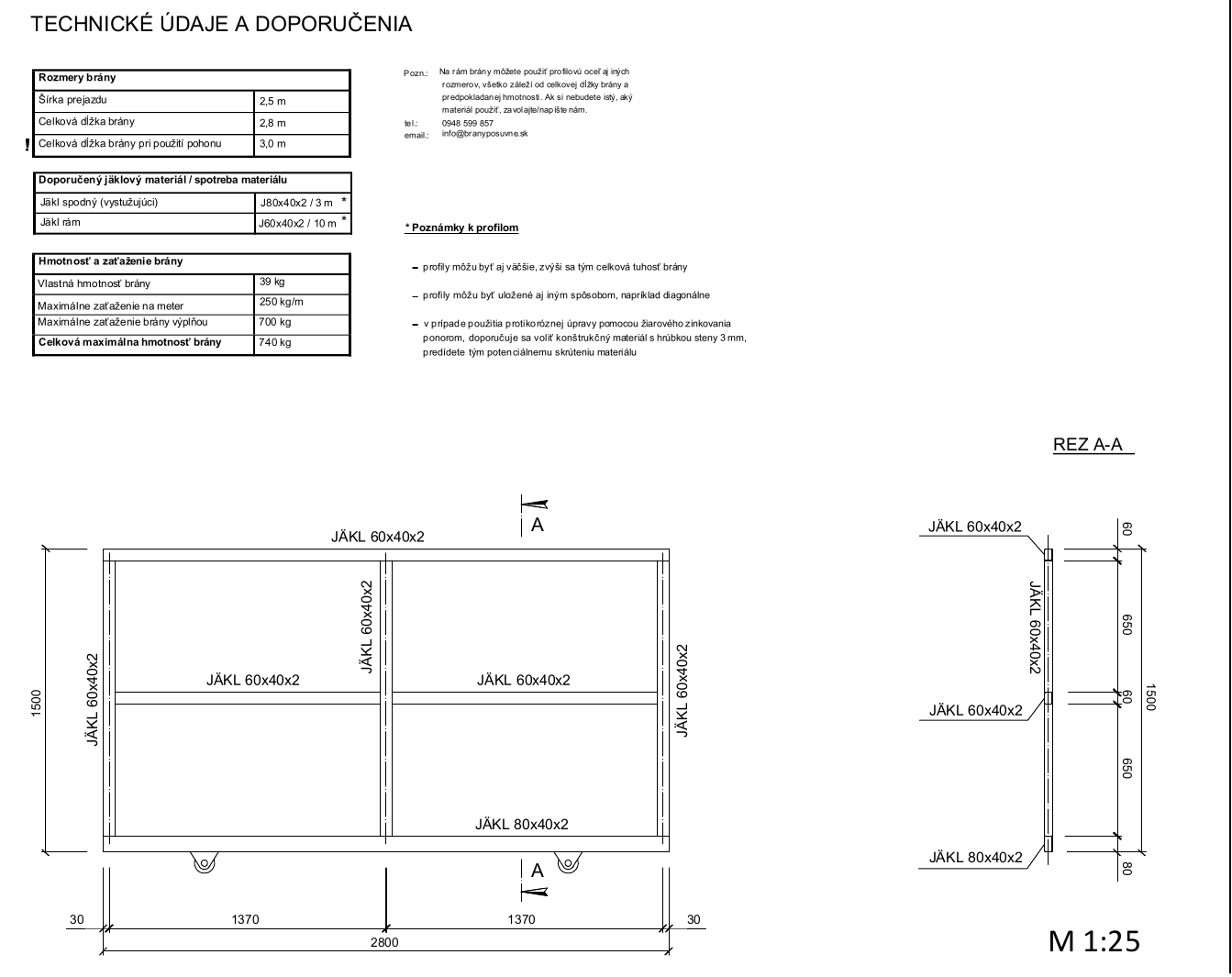

Poartă pe șină cu deschidere liberă de trecere de 2,5 m

Desen tehnic al unei porți pe șină cu deschidere liberă de trecere de 2,5 m

Faceți clic pentru a deschide desenul complet la rezoluție maximă.

  • Lungimea totală a porții 2,8 m
  • Cu sistem de acționare 3,0 m
  • Profil inferior J80 × 40 × 2 / 3 m
  • Cadru J60 × 40 × 2 / 10 m
  • Greutate proprie 39 kg
  • Sarcină maximă pe metru 250 kg/m
  • Greutatea maximă a umpluturii 700 kg
  • Greutate totală maximă 740 kg

Poartă pe șină cu deschidere liberă de trecere de 3,0 m

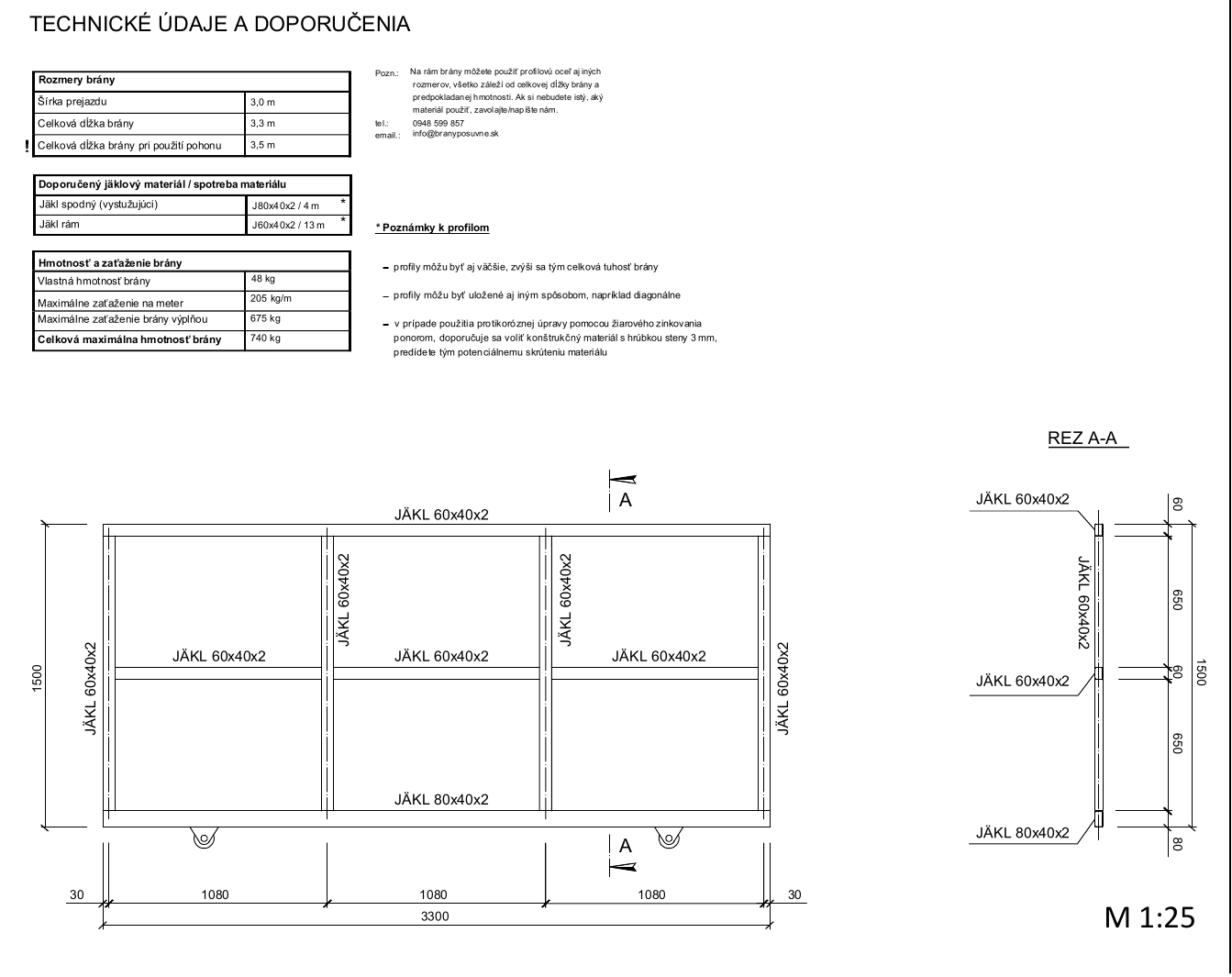

Desen tehnic al unei porți pe șină cu deschidere liberă de trecere de 3,0 m

Faceți clic pentru a deschide desenul complet la rezoluție maximă.

  • Lungimea totală a porții 3,3 m
  • Cu sistem de acționare 3,5 m
  • Profil inferior J80 × 40 × 2 / 4 m
  • Cadru J60 × 40 × 2 / 13 m
  • Greutate proprie 48 kg
  • Sarcină maximă pe metru 205 kg/m
  • Greutatea maximă a umpluturii 675 kg
  • Greutate totală maximă 740 kg

Poartă pe șină cu deschidere liberă de trecere de 3,5 m

Desen tehnic al unei porți pe șină cu deschidere liberă de trecere de 3,5 m

Faceți clic pentru a deschide desenul complet la rezoluție maximă.

  • Lungimea totală a porții 3,8 m
  • Cu sistem de acționare 4,0 m
  • Profil inferior J80 × 40 × 2 / 4 m
  • Cadru J60 × 40 × 2 / 14 m
  • Greutate proprie 52 kg
  • Sarcină maximă pe metru 235 kg/m
  • Greutatea maximă a umpluturii 880 kg
  • Greutate totală maximă 960 kg

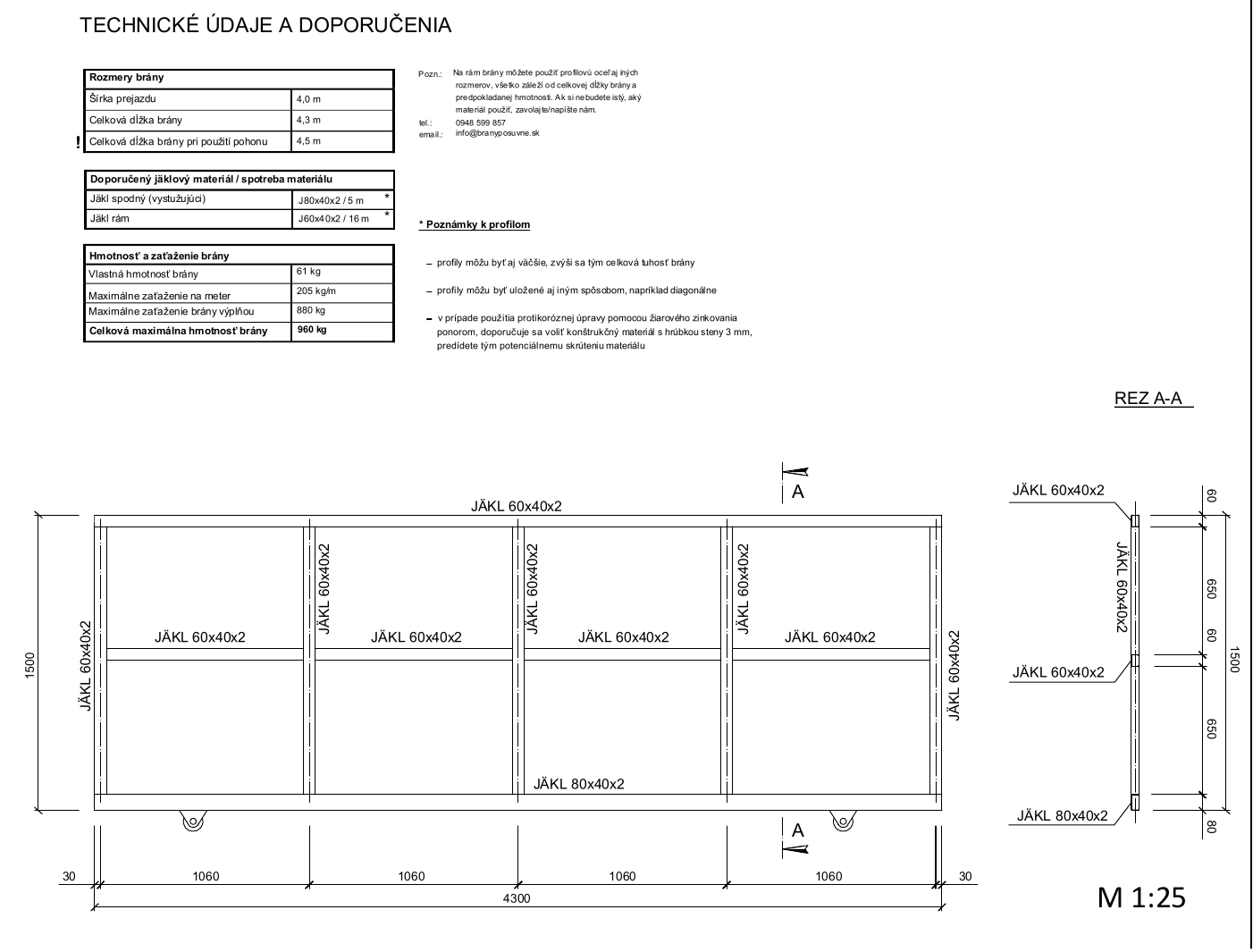

Poartă pe șină cu deschidere liberă de trecere de 4,0 m

Desen tehnic al unei porți pe șină cu deschidere liberă de trecere de 4,0 m

Faceți clic pentru a deschide desenul complet la rezoluție maximă.

  • Lungimea totală a porții 4,3 m
  • Cu sistem de acționare 4,5 m
  • Profil inferior J80 × 40 × 2 / 5 m
  • Cadru J60 × 40 × 2 / 16 m
  • Greutate proprie 61 kg
  • Sarcină maximă pe metru 205 kg/m
  • Greutatea maximă a umpluturii 880 kg
  • Greutate totală maximă 960 kg

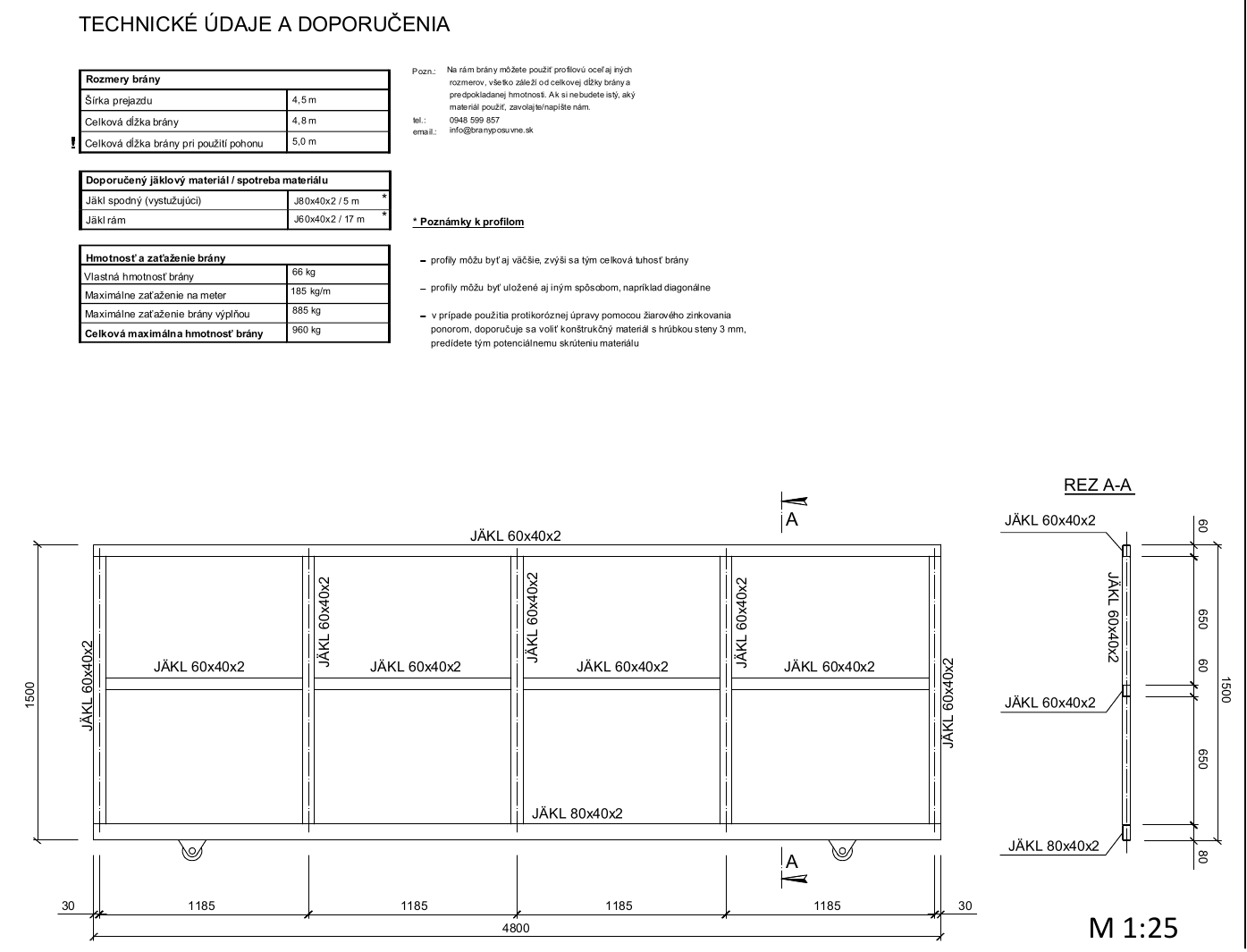

Poartă pe șină cu deschidere liberă de trecere de 4,5 m

Desen tehnic al unei porți pe șină cu deschidere liberă de trecere de 4,5 m

Faceți clic pentru a deschide desenul complet la rezoluție maximă.

  • Lungimea totală a porții 4,8 m
  • Cu sistem de acționare 5,0 m
  • Profil inferior J80 × 40 × 2 / 5 m
  • Cadru J60 × 40 × 2 / 17 m
  • Greutate proprie 66 kg
  • Sarcină maximă pe metru 185 kg/m
  • Greutatea maximă a umpluturii 885 kg
  • Greutate totală maximă 960 kg

Poartă culisantă pe șină cu lățimea liberă de trecere de 5,0 m

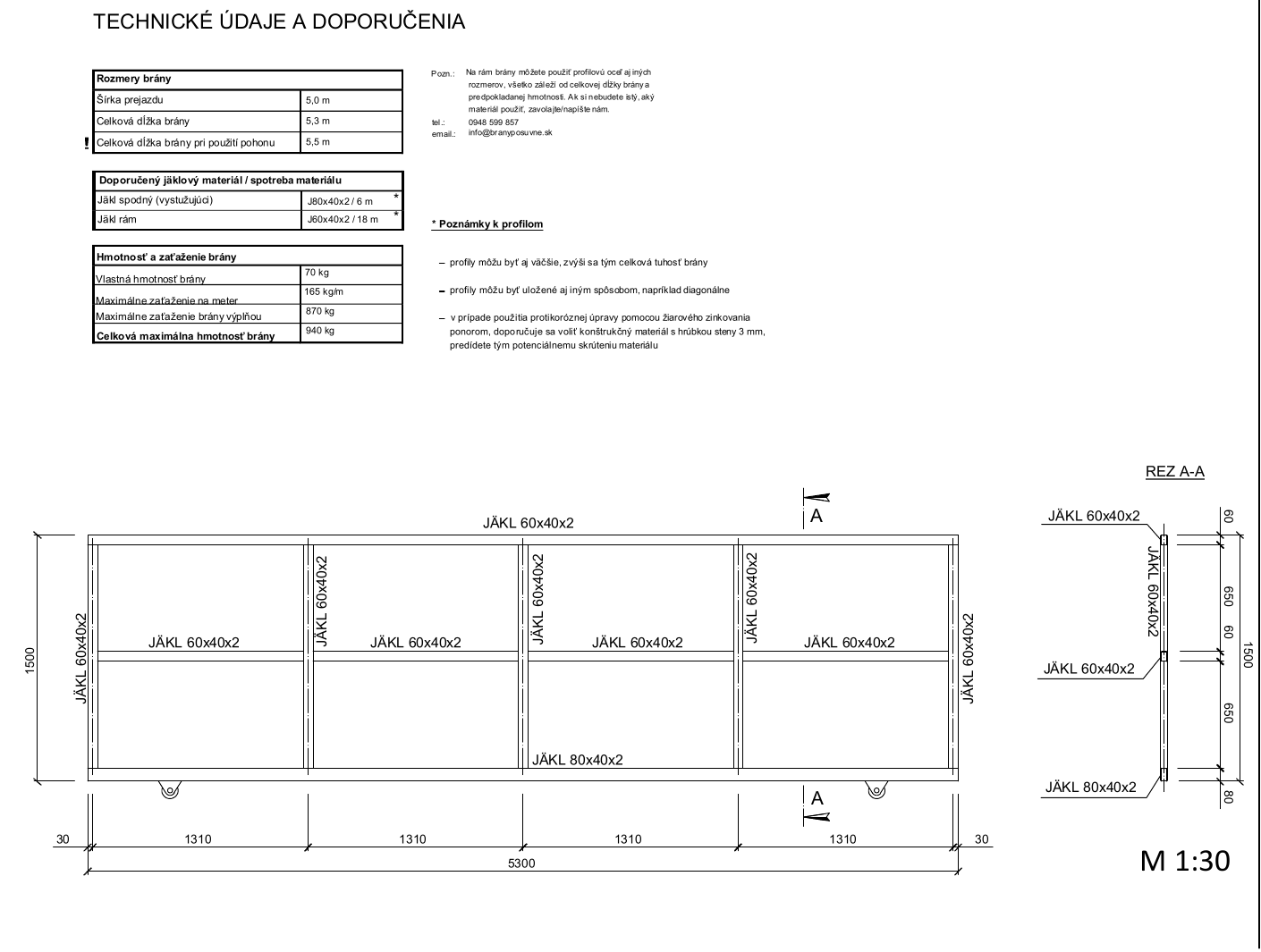

Desen tehnic al porții culisante pe șină pentru o lățime liberă de trecere de 5,0 m

Faceți clic pentru a deschide desenul complet la rezoluție maximă.

  • Lungimea totală a porții 5,3 m
  • Cu motorizare 5,5 m
  • Profil inferior J80 × 40 × 2 / 6 m
  • Cadru J60 × 40 × 2 / 18 m
  • Greutate proprie 70 kg
  • Sarcină maximă pe metru 165 kg/m
  • Greutatea maximă a umpluturii 870 kg
  • Greutate totală maximă 940 kg

Poartă culisantă pe șină cu lățimea liberă de trecere de 5,5 m

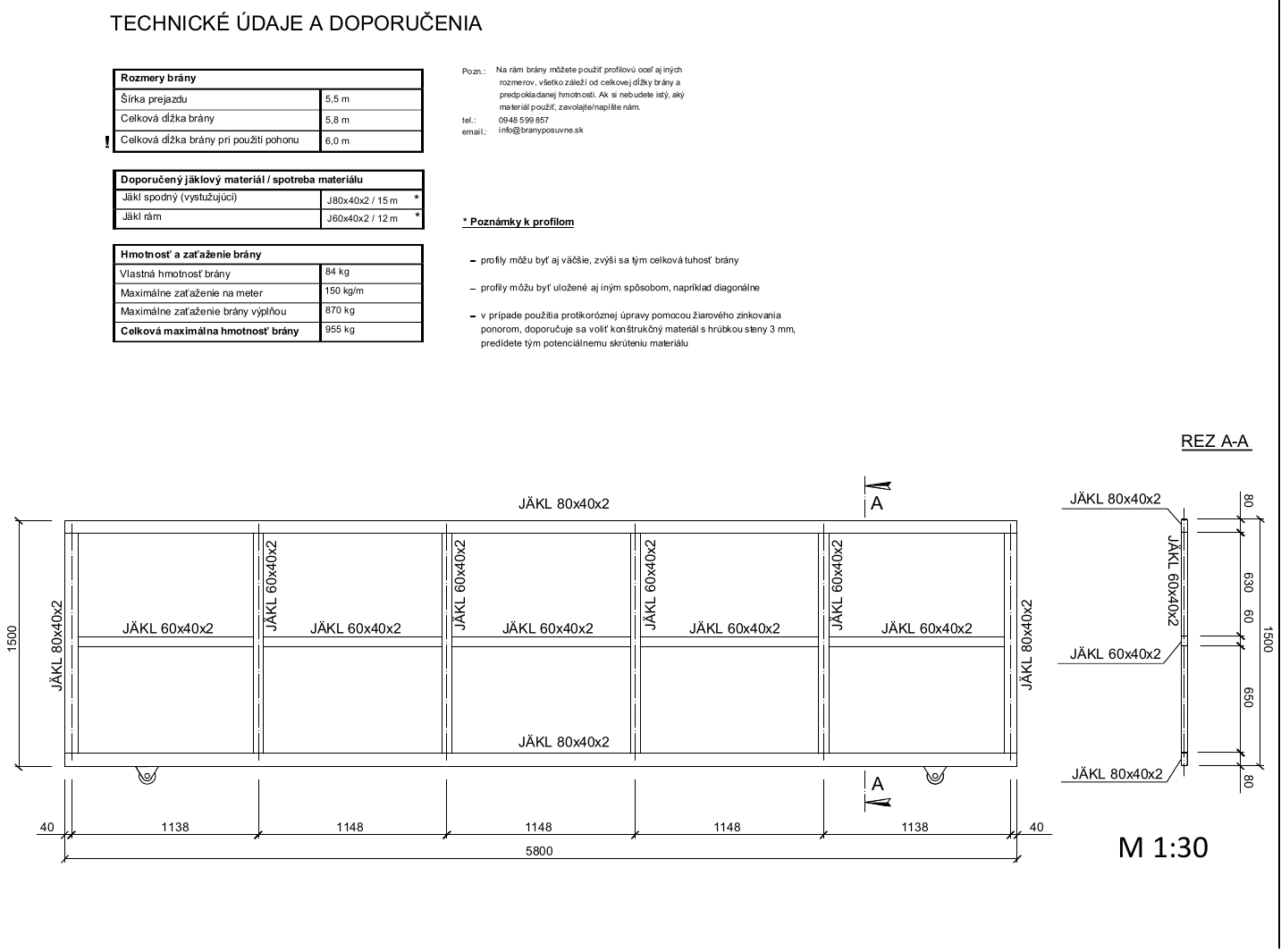

Desen tehnic al porții culisante pe șină pentru o lățime liberă de trecere de 5,5 m

Faceți clic pentru a deschide desenul complet la rezoluție maximă.

  • Lungimea totală a porții 5,8 m
  • Cu motorizare 6,0 m
  • Profile J80 × 40 × 2 15 m
  • Profile J60 × 40 × 2 12 m
  • Greutate proprie 84 kg
  • Sarcină maximă pe metru 150 kg/m
  • Greutatea maximă a umpluturii 870 kg
  • Greutate totală maximă 955 kg

Poartă culisantă pe șină cu lățimea liberă de trecere de 6,0 m

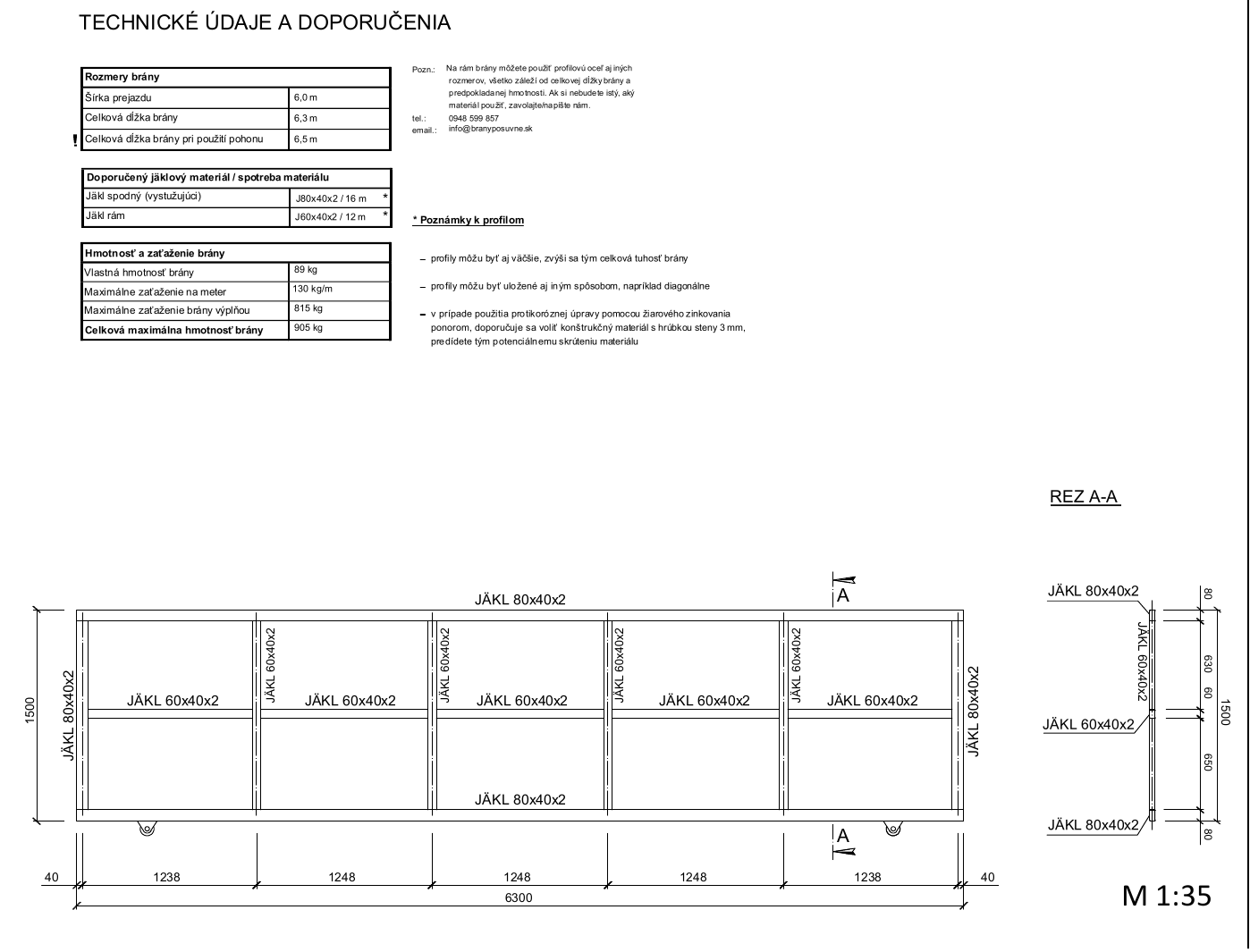

Desen tehnic al porții culisante pe șină pentru o lățime liberă de trecere de 6,0 m

Faceți clic pentru a deschide desenul complet la rezoluție maximă.

  • Lungimea totală a porții 6,3 m
  • Cu motorizare 6,5 m
  • Profile J80 × 40 × 2 16 m
  • Profile J60 × 40 × 2 12 m
  • Greutate proprie 89 kg
  • Sarcină maximă pe metru 130 kg/m
  • Greutatea maximă a umpluturii 815 kg
  • Greutate totală maximă 905 kg

Poartă culisantă pe șină cu lățimea liberă de trecere de 6,5 m

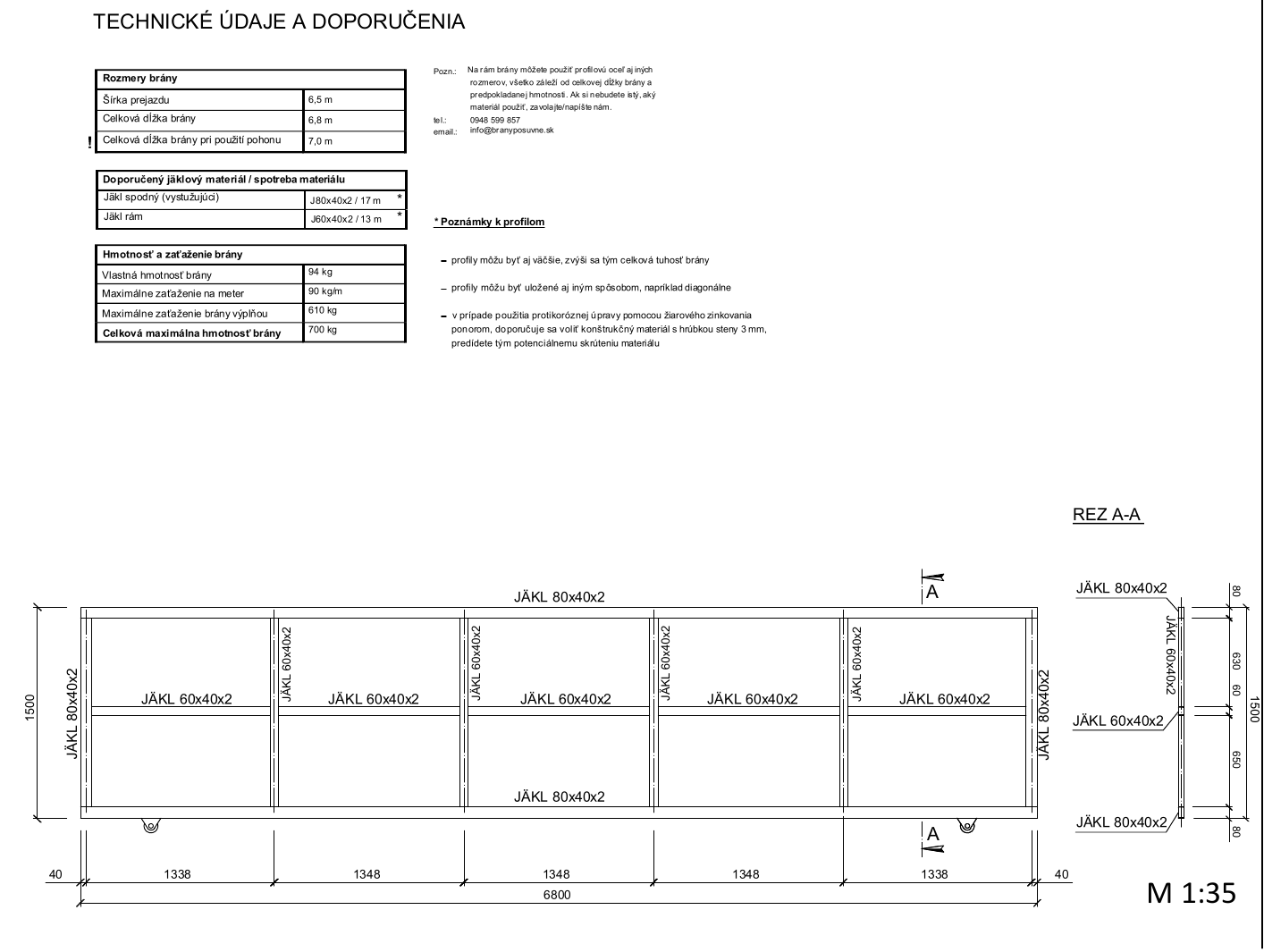

Desen tehnic al porții culisante pe șină pentru o lățime liberă de trecere de 6,5 m

Faceți clic pentru a deschide desenul complet la rezoluție maximă.

  • Lungimea totală a porții 6,8 m
  • Cu motorizare 7,0 m
  • Profile J80 × 40 × 2 17 m
  • Profile J60 × 40 × 2 13 m
  • Greutate proprie 94 kg
  • Sarcină maximă pe metru 90 kg/m
  • Greutatea maximă a umpluturii 610 kg
  • Greutate totală maximă 700 kg

Dimensiunile indicate sunt orientative. Profilele pot fi mai mari sau pot fi montate și în diagonală. Pentru galvanizarea la cald prin imersie, se recomandă material cu grosimea peretelui de 3 mm, pentru a reduce riscul de deformare a cadrului.

Valorile privind greutatea și sarcina nu reprezintă o evaluare structurală pentru o anumită poartă. În cazul unei umpluturi pline și grele, al unei zone expuse la vânt sau al unei înălțimi ori dimensiuni atipice, solicitați verificarea cadrului, a rolelor, a șinei, a ancorării și a sistemului de acționare.

Alegeți mai ușor un set de componente

Setul complet reunește șina, rolele, opritoarele și ghidajul, în funcție de lățimea trecerii. Alegeți în funcție de lățimea trecerii, configurație și dacă doriți ca setul să includă și sistemul de acționare.

Standard indică seturi cu componente metalice protejate la suprafață prin zincare. INOX indică componente metalice anticorozive din oțel inoxidabil. Piesele nemetalice, de exemplu rolele din nailon, diferă în funcție de set. La seturile cu sistem de acționare, tipul acestuia este indicat direct în tabel.

Toate cele nouă seturi pentru porți culisante pe șină din ofertă

Set / lățimea trecerii Configurație Sistem de acționare inclus
Set până la 3,0 m Standard Fără sistem de acționare
Set până la 4,5 m Standard Fără sistem de acționare
Set până la 6,5 m Standard Fără sistem de acționare
Set până la 3,0 m Standard NICE Road 400
Set până la 4,5 m Standard NICE Robus RBS400
Kit de până la 6,5 m Standard NICE Robus RBS600
Kit de până la 3,0 m INOX Fără motor
Kit de până la 4,5 m INOX Fără motor
Kit de până la 6,5 m INOX Fără motor

Alegeți tipul de role și de ghidaj din pagina produsului, în funcție de metoda de montaj și de umplutura porții. Verificați întotdeauna componența exactă, variantele disponibile, prețul și disponibilitatea în stoc pentru kitul respectiv.

Oferta completă și actualizată: kituri pentru porți culisante pe șină.

Nu ați găsit răspunsul? Sunați-ne

Dacă nu ați găsit informația pe care o căutați, contactați ne. Vă ajutăm să alegeți componentele potrivite pentru poarta culisantă pe șină dorită.

Datele de care avem nevoie pentru a vă recomanda produsele potrivite

  • lățimea liberă de trecere și spațiul total disponibil pentru deschidere,
  • dimensiunile întregului canat și greutatea estimată cu umplutura,
  • dacă șina trebuie fixată cu șuruburi sau betonată,
  • o fotografie sau o schiță a locului și informații despre tipul suportului,
  • dacă poarta va fi acționată manual sau cu motor.
Atenționare tehnică: Manualul este un ghid practic, nu înlocuiește proiectul, evaluarea structurală sau instrucțiunile de montaj actualizate ale producătorului sistemului de acționare. Elementele de siguranță și instalația electrică trebuie proiectate în funcție de poarta respectivă și de reglementările în vigoare.

Redactat de ing. Ján Kubíček.

Ultima actualizare: 16. 9. 2026.

Înapoi la începutul manualului
