Conectarea receptorului extern NICE OX2 la motor

Notă: această pagină este valabilă și pentru NICE SMX2R, NICE OX2FM .

Ce găsiți aici?

Alimentarea receptorului
Conectarea primei ieșiri
Conectarea opțională a celei de-a doua ieșiri

Dispozitivul este livrat cu cablajul pregătit, pe care trebuie doar să îl conectați la o sursă de alimentare (curent continuu sau alternativ de 12 V ori 24 V). Modul de alimentare se selectează cu ajutorul jumperului, conform tabelului de mai jos:

Jumper	Mod de alimentare	Interval de tensiune
nu este introdus este introdus	24 V AC/DC	18–28 V
este introdus	12 V AC/DC	10–18 V

Conectarea electrică

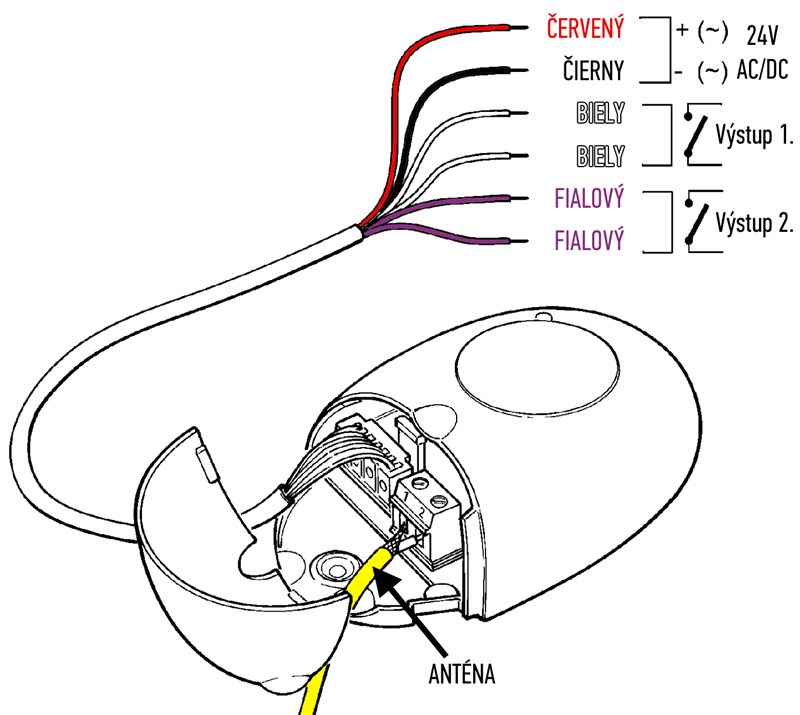

Receptorul are cabluri pentru alimentare, ieșirile celor două relee și intrarea antenei:

Culoarea cablului	Intrare/ieșire	Descriere
Roșu/negru	Alimentare	Roșul este plusul, iar negrul este minusul. Dacă folosiți curent alternativ, polaritatea nu contează.
Alb/alb	Ieșirea releului 1. adică acționarea cu butonul 1.	Pentru contacte normal deschise (NO). Dacă doriți să folosiți contacte normal închise (NC), procedați astfel.
Mov/mov	Ieșirea releului 2. adică acționarea cu butonul 2.	Pentru contacte normal deschise (NO). Dacă doriți să folosiți contacte normal închise (NC), procedați astfel.
Galben	Antenă	Antena este opțională; puteți folosi receptorul doar cu cablul inclus, iar raza de acțiune va fi de aproximativ 40-50 m.

Conectarea primei ieșiri de comandă (cablurile albe)

Prima ieșire de releu de la OX2 (comutatorul 1 – cablurile albe) se conectează la bornele unității de comandă la aceeași intrare la care ați conecta și un buton cu fir. Aceste intrări sunt de obicei marcate cu:

pictograma unui comutator
GND + PB (Ground + Push Button)
START
SBS (Step By Step)

Apoi puteți asocia telecomenzile cu receptorul extern NICE OX2, urmând acești pași:

Apăsați o dată butonul de pe OX2; LED-ul de lângă acesta va începe să clipească la intervale de o secundă.
În decurs de 10 secunde, apăsați și țineți apăsat butonul telecomenzii cu care doriți să acționați poarta, până când LED-ul de pe OX2 clipește de 3 ori mai lung (aprox. 3 secunde), apoi eliberați butonul.
Așteptați ca LED-ul de pe OX2 să termine de clipit. Gata. Apăsând repetat butonul telecomenzii, ar trebui să puteți deschide, închide și opri poarta.

Conectarea opțională a celei de-a doua ieșiri de comandă (cablurile mov)

Dacă unitatea dumneavoastră de comandă are o intrare suplimentară (de exemplu, pentru deschiderea pietonală), sau dacă doriți să comandați un alt dispozitiv, puteți conecta opțional și a doua ieșire de releu de la OX2 (comutatorul 2 – cablurile mov). În acest caz, pentru asocierea butonului telecomenzii cu cablurile mov, procedați astfel:

Apăsați de două ori butonul de pe OX2; LED-ul de lângă acesta va începe să clipească în secvența: clipire, clipire, pauză, clipire, clipire
În decurs de 10 secunde, apăsați și țineți apăsat butonul telecomenzii cu care doriți să acționați poarta, până când LED-ul de pe OX2 clipește de 3 ori mai lung (aprox. 3 secunde), apoi eliberați butonul.
Așteptați ca LED-ul de pe OX2 să termine de clipit. Gata. Cu butonul telecomenzii ar trebui să puteți acționa ieșirea cablurilor mov.

Utilizarea contactelor normal închise (NC)

În configurația standard, receptorul poate fi utilizat cu contacte normal deschise (NO), ceea ce înseamnă că, după transmiterea unei comenzi cu telecomanda, timp de aproximativ 300 ms, circuitul se închide, comandând astfel dispozitivului acționat să pornească. Dacă doriți funcționarea inversă, adică după transmiterea comenzii circuitul închis timp de aproximativ 300 ms se deschide, procedați astfel:

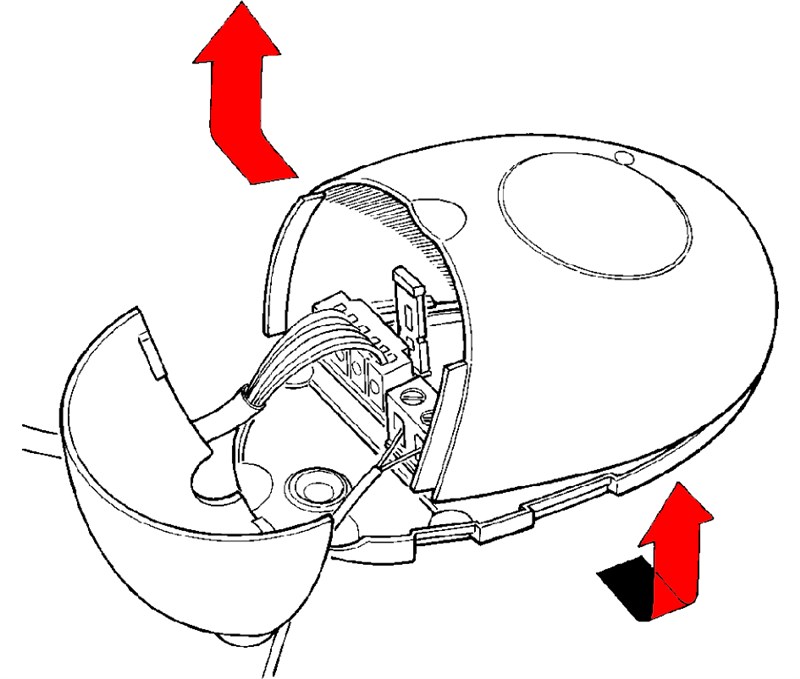

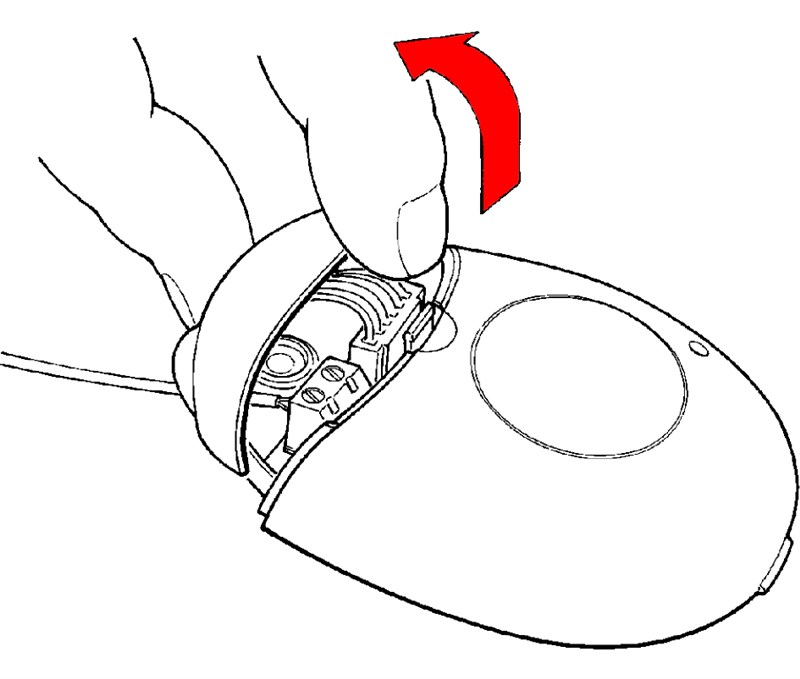

1. Deschideți capacul superior al receptorului	2. Deschideți capacul inferior al receptorului

3. Scoateți placa de circuit și întoarceți-o pe partea din spate

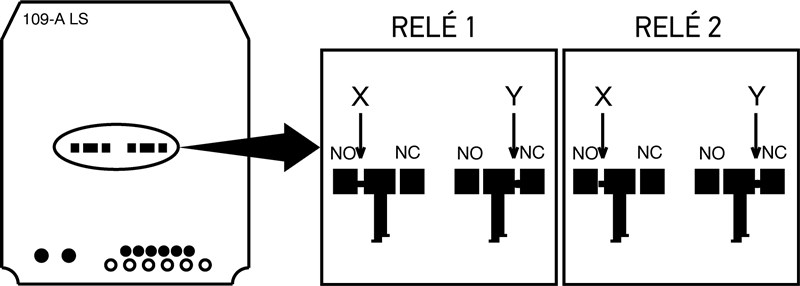

Procedura este aceeași pentru ambele relee: Întrerupeți conexiunea X marcată Lipiți conexiunea Y marcată Operațiunea este reversibilă și poate fi efectuată doar pentru un singur releu, în funcție de necesități.
