Set pentru realizarea unei porți autoportante cu suprapunere extra scurtă Intelligate IG350
NOU| Disponibilitatea produsului: | până la 7 zile | Expediem în mod standard produsele în termen de 7 zile. |
|---|
până la 7 zile
15.156,41 RON cu TVA
| Greutate |
|---|
| 60 kg |
Descrierea produsului Set pentru realizarea unei porți autoportante cu suprapunere extra scurtă Intelligate IG350
Aveți puțin spațiu pe proprietate pentru suprapunerea unei porți culisante autoportante clasice? Sistemul Intelligate este conceput special pentru situațiile în care spațiul de lângă deschiderea porții este prea scurt și nu permite folosirea unei suprapuneri standard. >>Manual de montaj pentru descărcare>>.
Cu sistemul intelligate IG350, este suficientă o suprapunere de doar 40 cm pentru lățimea liberă a porții. O poartă autoportantă clasică ar necesita o suprapunere de aproximativ 1,5 până la 2 metri pentru o deschidere de 4 metri. Cu sistemul Intelligate economisiți peste un metru de spațiu.
| Setul conține: | Set IG350 | |||
|---|---|---|---|---|
 |
1 × | Sistem complet de cărucioare INTELLIGATE 350 pentru profil C MGD | IG350 | |
 |
1× | Profil C din aluminiu MGD 5400mm | MGD1-LS | |
 |
1 × | Consolă de montaj pentru motoare | MK-IG | |
 |
1 × | Rampă de intrare pentru profilul C MGD | MGD1-EDR | |
 |
1 × | Capac pentru profilul C MGD | MGD1-ED | |
 |
1 × | Opritor inferior | NALS | |
 |
1 × | Opritor superior cu role | NELGR-60 | |
| Manual de montaj | ||||

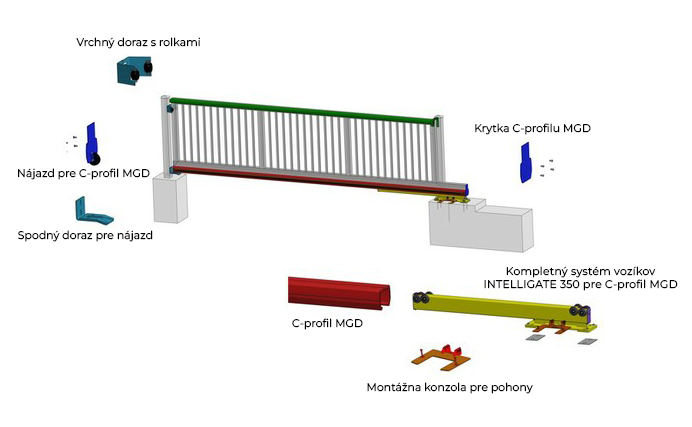

Amplasarea componentelor în structură:
Exemplu:
Dacă poarta are o lățime de trecere de 4000 mm, spațiul necesar pentru deschiderea completă a porții cu sistemul Intelligate este de 4400 mm (4000 lățimea de trecere/poartă + 400 suprapunerea porții).
Dimensiuni:
- GL: lungime totală
- DL: lățimea liberă de trecere
- GP: lungimea plăcii de fundație
- EL: lungimea brațului portant
- EL efect.: lungimea efectivă de prindere
- H: marginea superioară a șinei de rulare (=200 mm)
- Greut. adm.: greutatea maximă a porții, inclusiv șina
- Greut. adm./m: greutatea maximă/m, inclusiv șina (5 kg/m)
Atenție:
- Mecanismul de rulare trebuie fixat cu patru ancore, fiecare având o forță de strângere de cel puțin 25 kN.
- Această forță de strângere se obține cu o tijă filetată M12 lipită, strânsă la un cuplu de 60 Nm.
- Înainte de strângerea ancorelor, spațiul dintre placa de fundație și fundație trebuie umplut cu mortar de turnare.
