Set de automatizare pentru poartă culisantă de până la 800 kg CAME BXV08AGS, 801MS-0210 (D)
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
3.161,77 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului Set de automatizare pentru poartă culisantă de până la 800 kg CAME BXV08AGS, 801MS-0210 (D)
Motorizarea CAME BXV08AGS este destinată porți culisante cu greutatea de până la 800 kg și cu lungimea foii porții de până la 20 m. Are un comutator electromecanic de oprire. Motorizarea este nereversibilă. Caracteristici tehnice detaliate ». Manual de descărcat ».
CAME BXV08AGS cu placă de comandă ZN7 este un motor pentru poartă culisantă, cu motor de 24 V DC și limitatoare de cursă mecanice. Alimentarea de la rețea este de 230 V AC. Este destinat unei foi de poartă de până la 800 kg și 20 m lungime. Evaluați împreună greutatea, lungimea și rezistența la deplasare a porții; puterea mai mare nu înlocuiește deplasarea ușoară cu mâna.
Montajul, conectarea la rețea și punerea în funcțiune trebuie realizate de un tehnician calificat. Înainte de orice intervenție, deconectați alimentarea de la rețea și eventualele baterii. Fotocelulele și encoderul nu înlocuiesc opritoarele fixe, protecția zonelor periculoase și verificarea forțelor pe poarta montată.
Înainte de montaj, verificați eticheta motorului, placa ZN7, versiunea H1 și meniul acesteia. Datele tehnice și schemele de conectare de mai jos sunt valabile pentru configurația descrisă. Setările de mai jos sunt valabile pentru configurația cu F28 = 60–100 %, F8 = 1/2 și U3 = 0/1. Dacă placa oferă alte valori sau conectori, consultați manualul pentru configurația respectivă; aceste trei elemente nu identifică singure întregul firmware.
Set CAME BXV08AGS

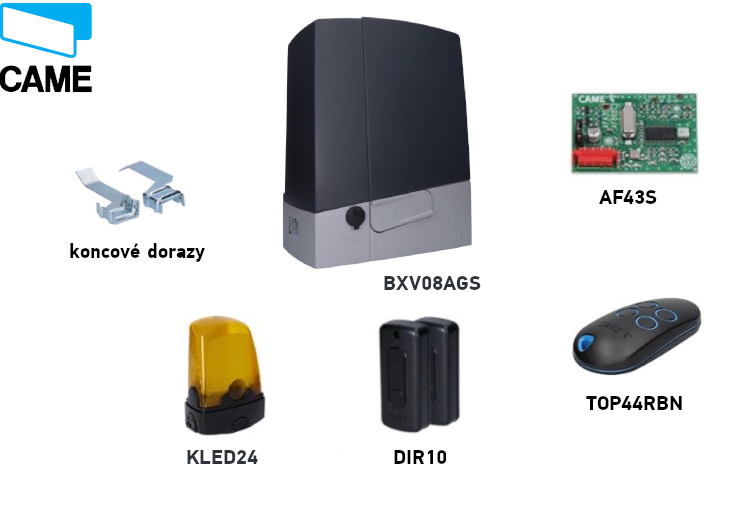

Ambele seturi includ motorul, telecomanda, fotocelulele, receptorul radio și lampa de semnalizare. Înainte de conectare, verificați marcajele accesoriilor livrate efectiv. Alegeți celelalte elemente, în special cremaliera dințată și comenzile locale, în funcție de poarta respectivă.
| Caracteristică | CAME BXV08AGS |
|---|---|
| Set |  CAME BXV08AGS, 801MS-0210 (D) |
| Greutatea maximă a foii de poartă | 800 kg |
| Lungimea maximă a foii de poartă | 20 m |
| Rețea / motor | 230 V AC / 24 V DC |
| Putere / forță | 400 W / 800 N |
| Viteză maximă | 11 m/min |
| Selectarea motorului A1 | 3 – 800 kg |
| Comanda din acest manual | ZN7, afișaj și meniu |
Valoarea de 18 sau 20 m indică lungimea maximă a foii de poartă, nu neapărat lățimea liberă de trecere. Selectarea A1 nu modifică sarcina admisă a motorului fizic.
Accesorii și exemple de conectare
Exemplele următoare se referă la dispozitive cu marcaje specifice. Pentru alt tip, folosiți propriile borne și parametri; aceeași funcție sau frecvență nu confirmă, de la sine, compatibilitatea.
| Element | Exemplu verificat / utilizare |
|---|---|
| Fotocelule | CAME DIR10, 12/24 V AC/DC, rază de acțiune 10 m; conectare și test TS. |
| Lampă de semnalizare | CAME KLED24, 24 V AC/DC, 2 W; ieșire 10–E. |
| Receptor radio | CAME AF43S, placă AF plug-in, 433,92 MHz; verificați codificarea împreună cu U4. |
| Telecomandă | CAME TOP-432EE, cod fix 433,92 MHz; exemplu pentru un receptor compatibil. |
| Cremalieră | Cremaiere dințate, modul 4; joc și fixare. |
| Comandă locală | Întrerupătoare, butoane și cititoare; comenzi NO și contacte de siguranță NC, conform listei bornelor. |
Montarea motorului
Cu motorul deblocat, poarta trebuie să se deplaseze ușor pe întreaga cursă, fără înclinare, roți deteriorate sau risc de ieșire din ghidaj. Verificați opritoarele mecanice fixe în pozițiile deschis și închis, stabilitatea suportului și protecția zonelor în care foaia porții poate strivi pe cineva. În zona motorului nu trebuie să se acumuleze apă și nici să ajungă un jet direct de apă. Dacă foaia porții culisante are o portiță pietonală integrată, deplasarea motorizată trebuie să fie posibilă numai după asigurarea în siguranță a acesteia.

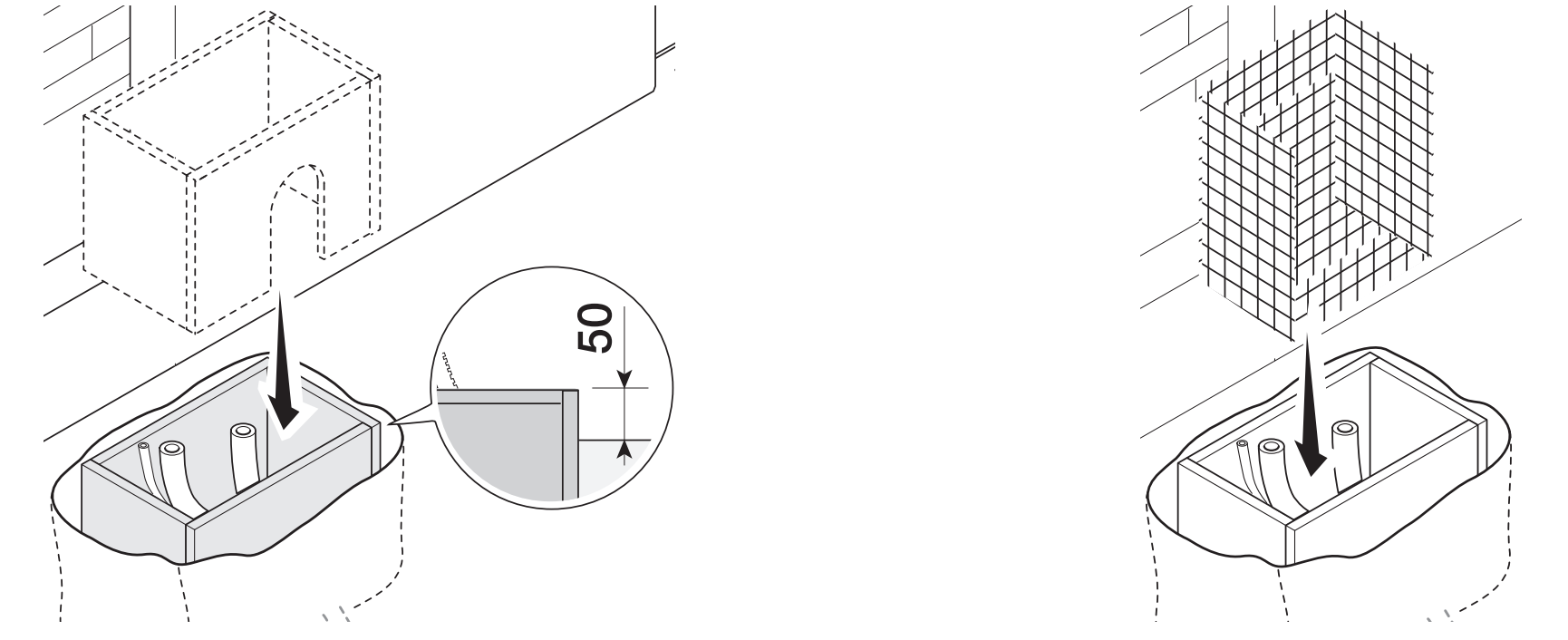

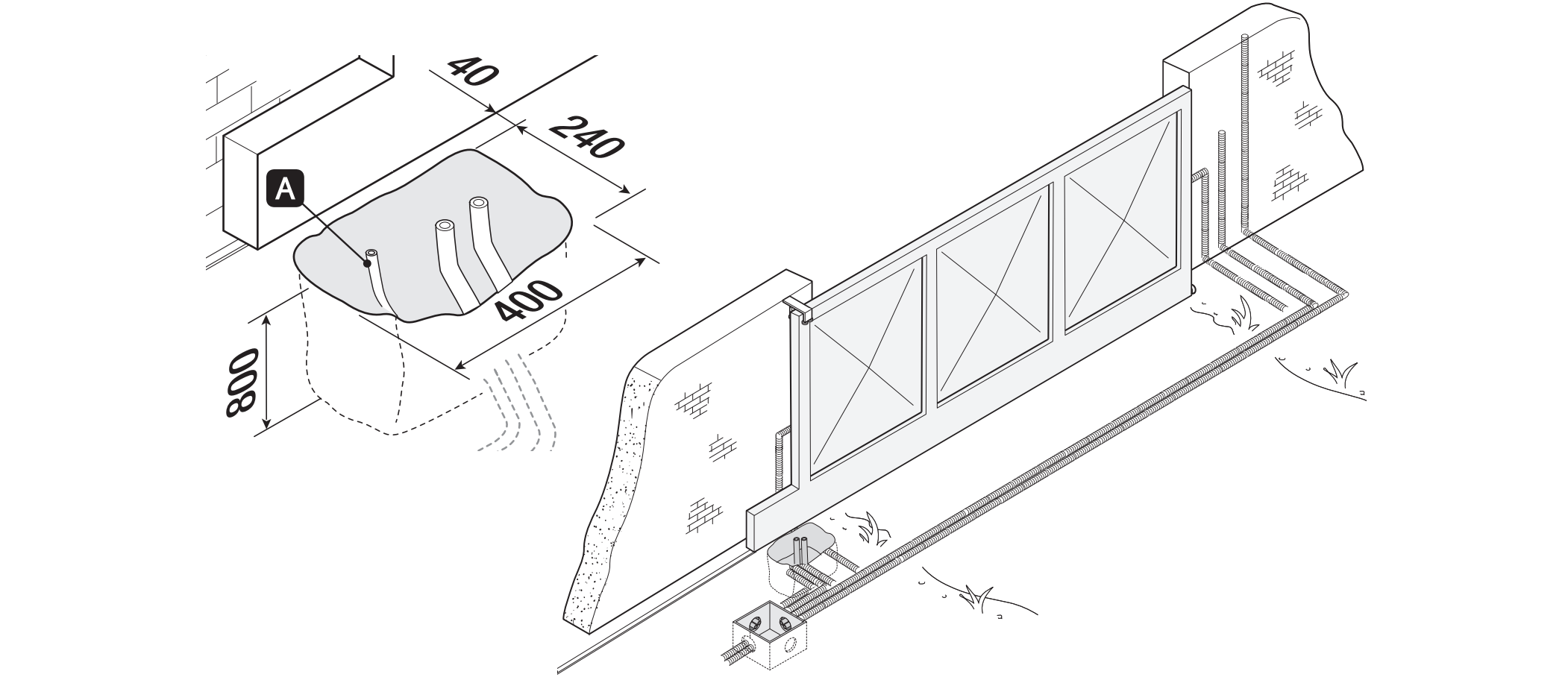

Fundație și placă de ancorare
Exemplul de instalare prevede o săpătură de 400 × 240 mm și o adâncime de 800 mm. Adaptați dimensiunile fundației la sol și la poarta respectivă. Cofrajul depășește nivelul solului cu 50 mm; utilizați armătură și ancore M12. Pentru alimentarea motorului se recomandă un tub de protecție Ø 40 mm, pentru accesorii Ø 25 mm, iar pentru eventualul cablu de deblocare Ø 20 mm.

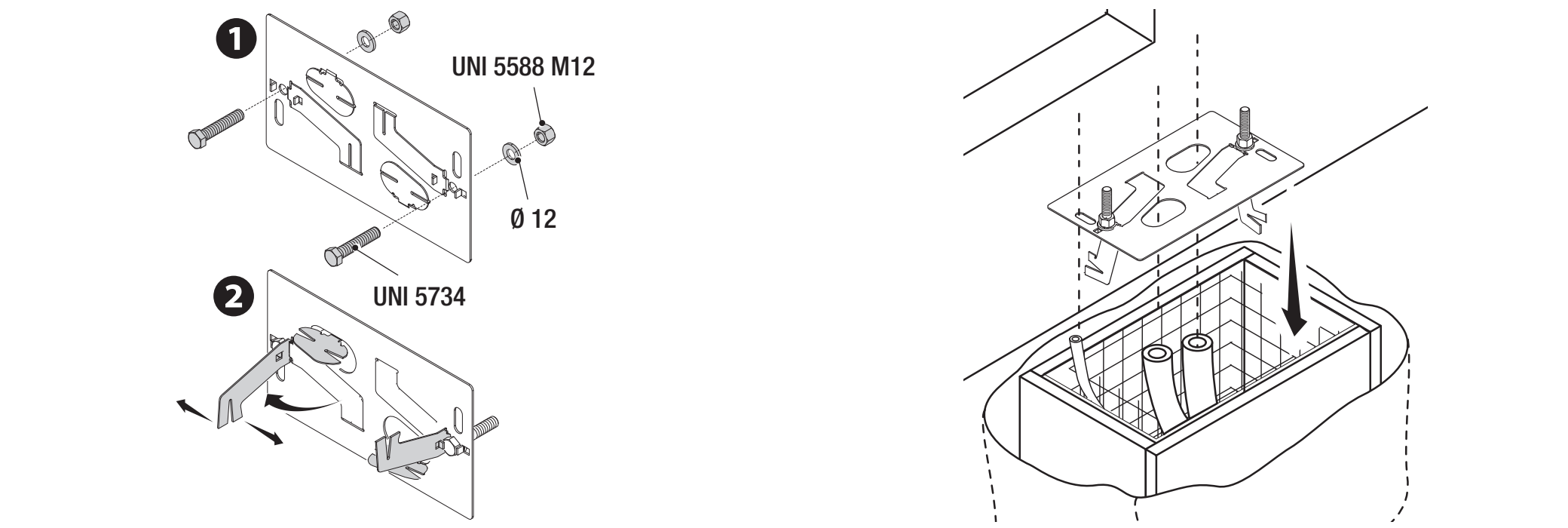

Așezați placa de ancorare orizontal, treceți cablurile prin orificiile acesteia și lăsați porțiunile filetate ale ancorelor deasupra suprafeței. Lăsați betonul să se întărească cel puțin 24 de ore. Stabiliți poziția plăcii față de cremalieră conform desenului: distanța orizontală de 95 mm și înălțimea de 106 mm se referă la suprafețele indicate în secțiune. Nu le confundați cu dimensiunile fundației.

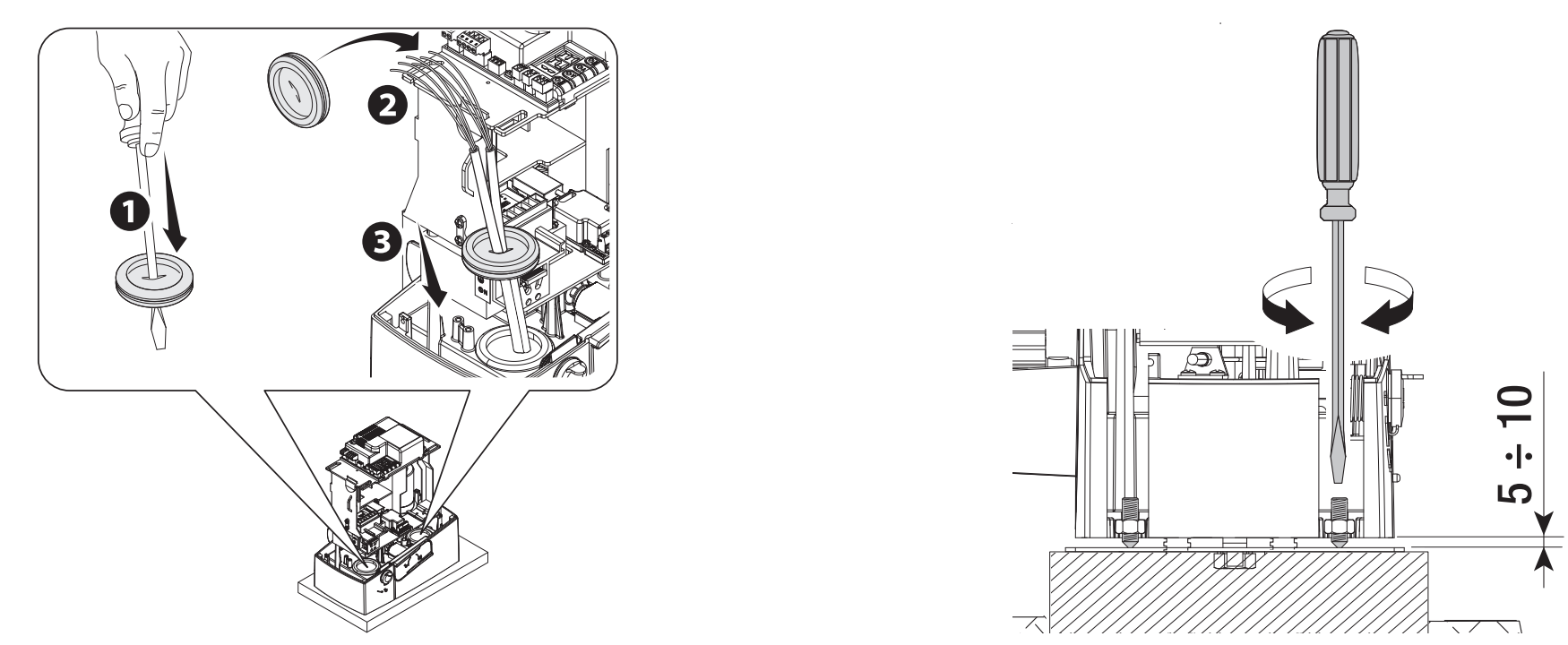

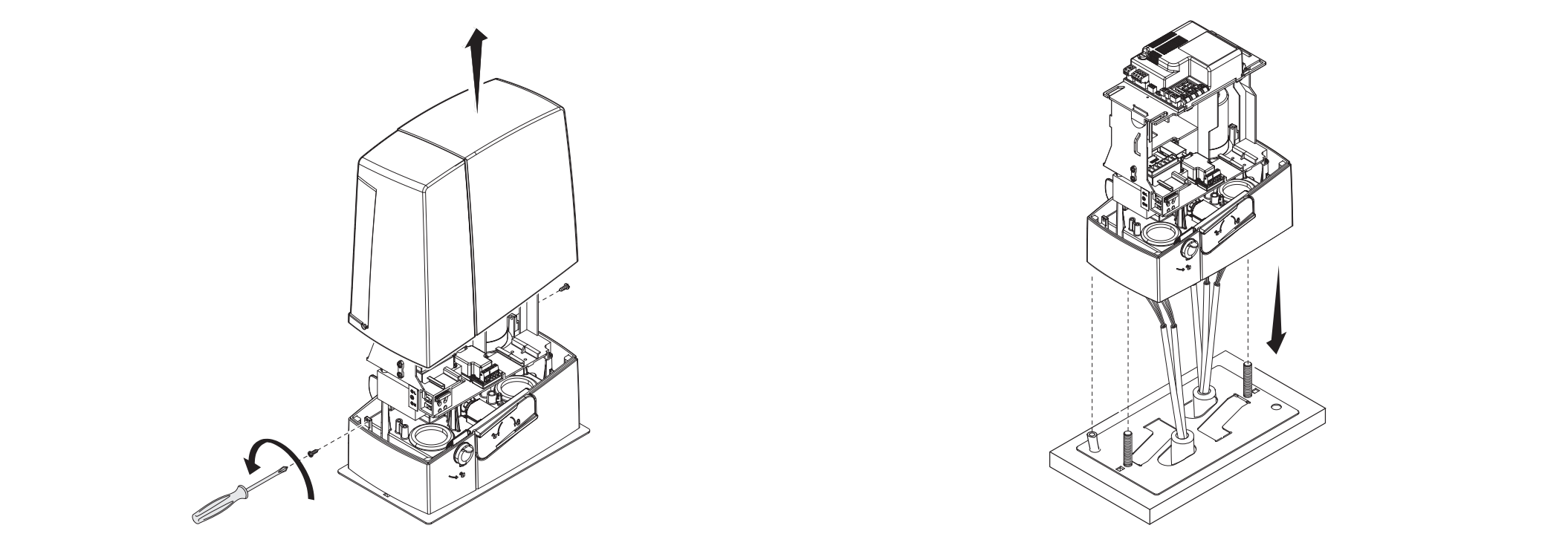

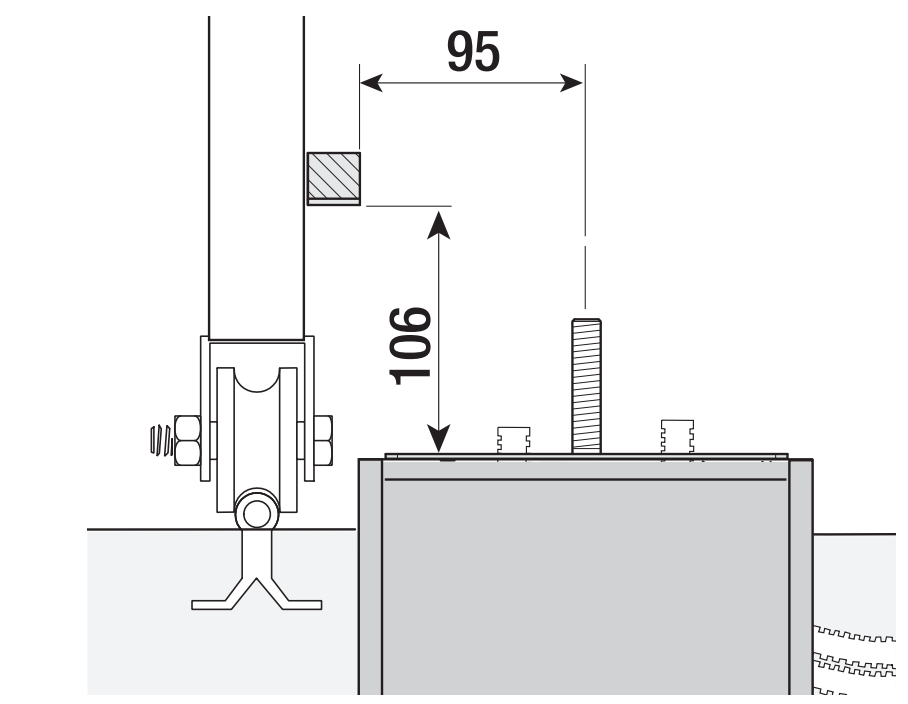

Montare și reglarea înălțimii
Scoateți capacul și așezați motorul pe placă. Cablurile trebuie să treacă pe sub carcasă, prin presetupele montate corect. În timpul reglării, ridicați motorul cu ajutorul picioarelor filetate cu 5–10 mm, pentru a păstra o rezervă pentru reglarea angrenării.

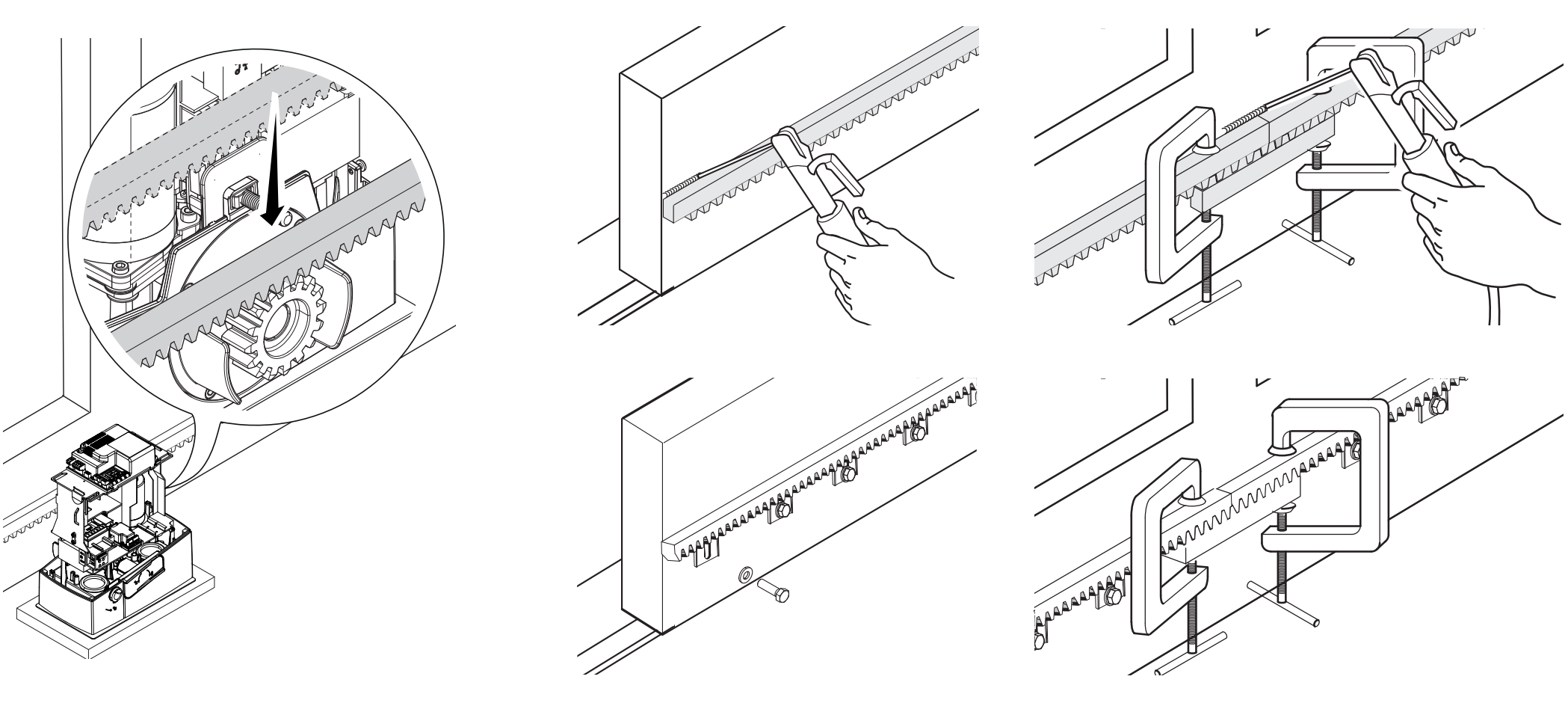

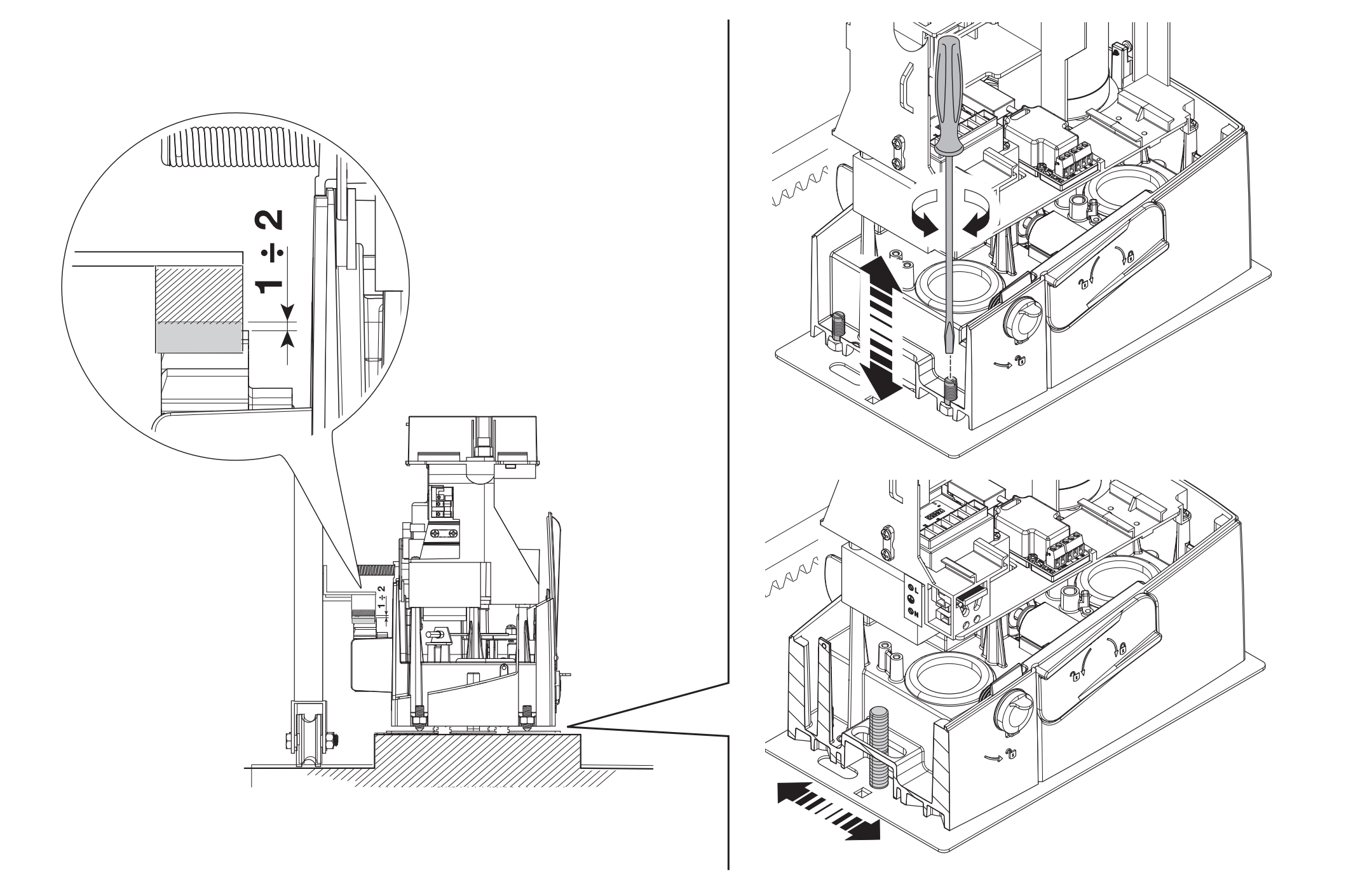

Cremalieră și jocul angrenării
Deblocați motorul și fixați cremaliera deplasând manual foaia porții. La îmbinarea elementelor, utilizați o bucată auxiliară de cremalieră sub îmbinare, astfel încât dinții să se alinieze și să se angreneze fără discontinuități. După montaj, reglați poziția verticală și orizontală a motorului.
Lăsați un joc de 1–2 mm între cremalieră și pinion. Greutatea porții nu trebuie să apese pe motor. Parcurgeți manual întreaga cursă, verificați angrenarea și îmbinările cremalierei și abia apoi strângeți piulițele și șaibele de pe ancore.

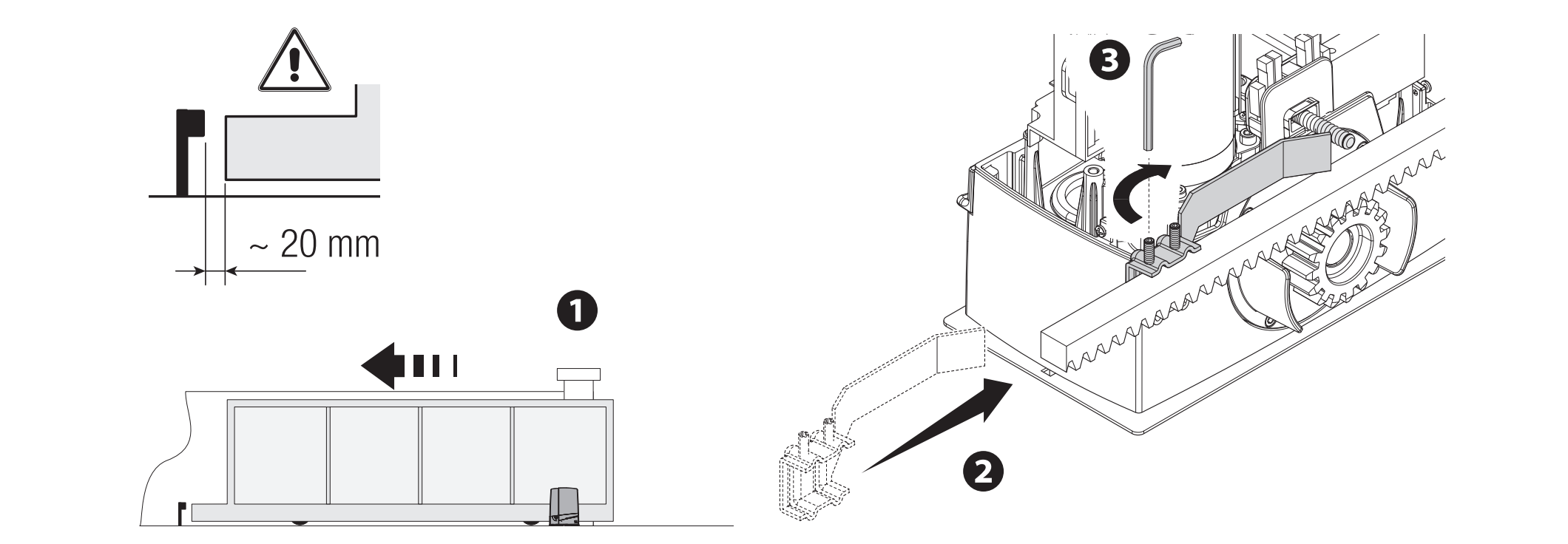

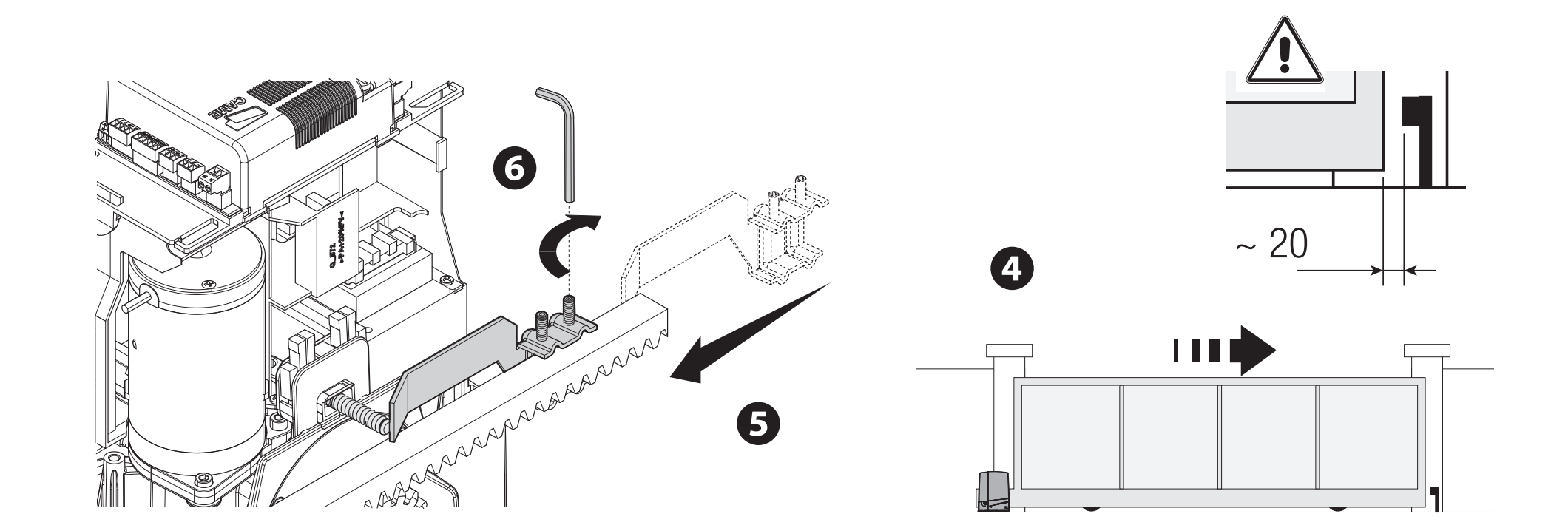

Limitatoare mecanice de cursă
Deplasați manual canatul în poziția deschisă. Fixați pe cremalieră opritorul de comandă pentru deschidere, astfel încât rampa acestuia să acționeze în mod fiabil microîntrerupătorul cu arc. Reglați opritorul de închidere în același mod. Asigurați bine opritoarele; opritorul mecanic fix al porții și opritorul de comandă al motorului au roluri diferite.
În ansamblul ilustrat, lăsați aproximativ 20 mm înainte de opritorul fix. Verificați distanța de oprire la viteza și sarcina reale.
Cablare
| Conexiune | Cablu / condiție |
|---|---|
| Rețea 230 V AC, L/N/PE | 3G × 1,5 mm² până la 20 m; 3G × 2,5 mm² pentru 20–30 m. |
| Comenzi | Numărul de conductoare depinde de comandă; secțiune de 0,5 mm² pentru traseele scurte indicate. |
| Fotocelule DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Respectați conectarea TX și a contactului NC. |
| Antenă | RG58, maximum 10 m; recomandat până la 5 m. |
| RSE / CRP | UTP CAT 5; conexiune serială separată, nu alimentarea motorului. |
Numărul de conductoare trebuie să fie suficient pentru întreaga schemă aleasă. Pentru trasee mai lungi, consumatori conectați în paralel sau alte accesorii, tehnicianul trebuie să recalculeze secțiunea în funcție de curent și căderea de tensiune. Protejați cablurile împotriva deteriorării și a contactului cu motorul sau transformatorul; conduceți alimentarea de la rețea și circuitele de joasă tensiune, după caz, separat.

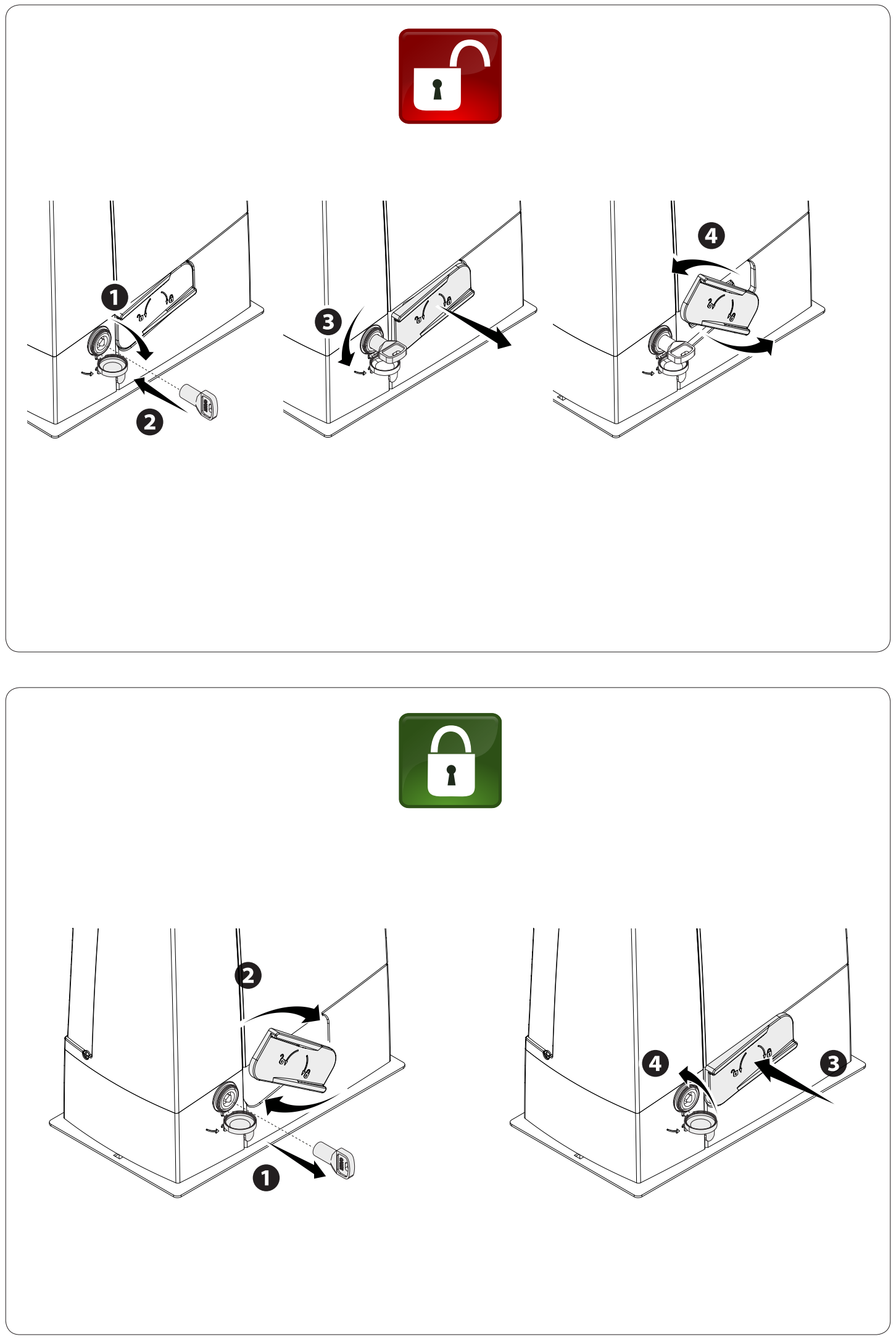

Deblocare manuală în cazul unei pene de curent
Înainte de deplasarea manuală, întrerupeți alimentarea și asigurați canatul. Deblocarea unei porți deteriorate sau dezechilibrate poate provoca o mișcare necontrolată.
- Introduceți cheia în încuietoare și rotiți-o în direcția săgeții din imagine.
- Trageți și deschideți maneta de deblocare conform imaginii.
- Deplasați poarta manual, controlat, fără persoane pe traseu.
- Pentru blocarea din nou, readuceți maneta în poziția inițială și încuiați mecanismul. Înainte de a da o comandă motorului, verificați dacă motorul este blocat.

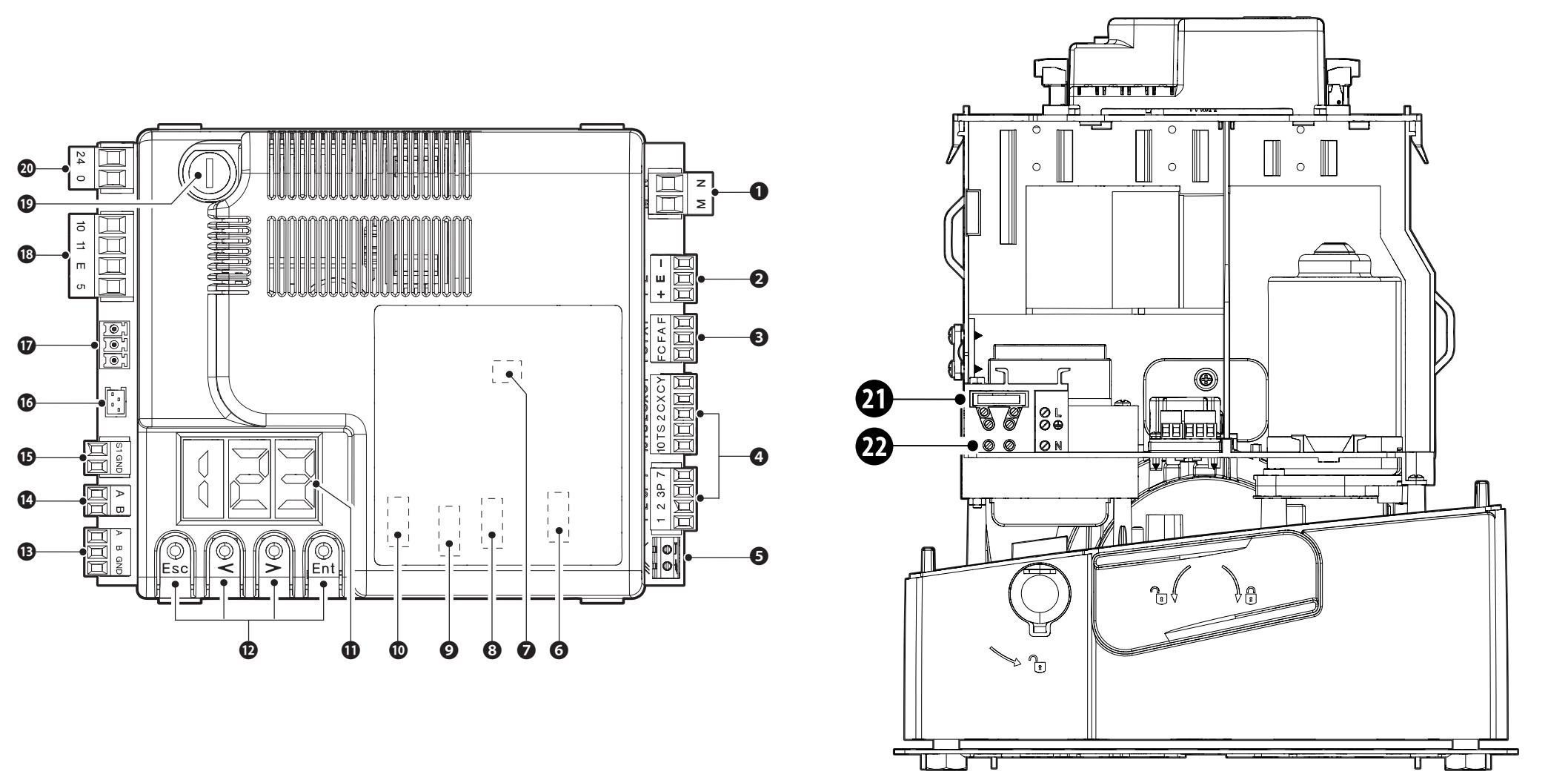

Orientarea pe placa de comandă ZN7
ZN7 are un afișaj și butoanele ESC, săgeți și ENTER. Setările, temporizările și utilizatorii se gestionează din meniu. Conectorii AF, Memory Roll, R700/R800, RSE și RIOCN8WS au utilizări distincte; introduceți sau scoateți cardul numai cu alimentarea de la rețea și bateriile deconectate.
| Numărul din imagine | Element |
|---|---|
| 1 / 2 / 3 | Motor / encoder / limitatoare de cursă |
| 4 / 5 / 6 | Comenzi și dispozitive de siguranță / antenă / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 sau R800 / RSE / RIOCN8WS |
| 11 / 12 | Afișaj / butoane de programare |
| 13 / 14 / 15 | Conexiune serială A–B–GND / tastatură A–B / transponder S1–GND |
| 16 / 17 / 18 | Modul GSM / RGP1 / accesorii și lumini |
| 19 / 20 / 21 / 22 | Siguranța accesoriilor / intrarea plăcii / siguranța de rețea / alimentarea de la rețea |

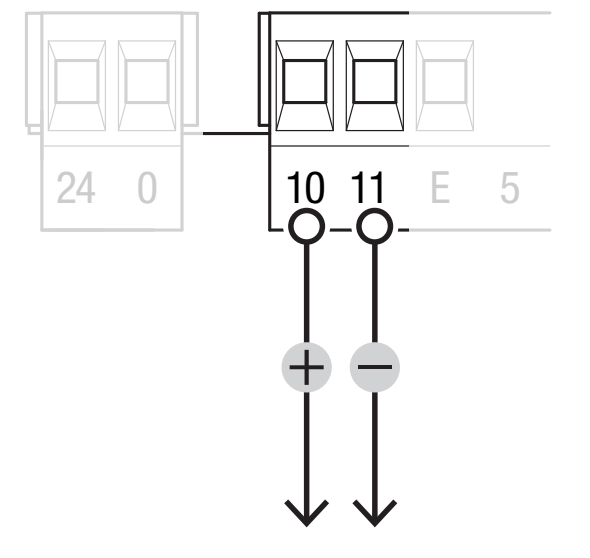

Bornele și alimentarea ZN7
| Borne | Utilizare / tensiune / polaritate |
|---|---|
| L / N / PE | Rețea 230 V AC, 50/60 Hz pentru BXV08AGS. PE este conductorul de protecție; AC nu are polaritate +/−. |
| 10 / 11 | Accesorii: de regulă 24 V AC, în cazul funcționării cu baterii 24 V DC, consumul total maximum 40 W. La DC 10 = plus (+), 11 = minus (−); la AC, fără polaritate. |
| 10 / E | Girofar sau lumină de ciclu, 24 V AC/DC, max. 25 W. La DC, 10 este polul comun pozitiv, iar E este ieșirea comutată. |
| 10 / 5 | Semnalizare stare poartă, 24 V AC/DC, max. 3 W. La DC, 10 este polul comun pozitiv, iar 5 este ieșirea comutată; nu este o alimentare permanentă. |
| 24 / 0 | Alimentare internă a plăcii din secțiunea de alimentare; nu o conectați ca ieșire pentru accesorii sau ca intrare externă pentru baterii. |
| M / N | Motor 24 V DC; păstrați conexiunile corecte pentru ansamblul respectiv. Nu conectați la alimentare de 230 V. |
| + / E / − | Encoder: alimentare +/− și semnal E; nu este o ieșire universală pentru accesorii. |
| F / FA, F / FC | F comun, FA deschidere, FC închidere; contacte NC de limită, fără polaritate. |
| A / B / GND – RSE | Interfață serială cu card RSE; nu o confundați cu A/B pentru tastatură. |

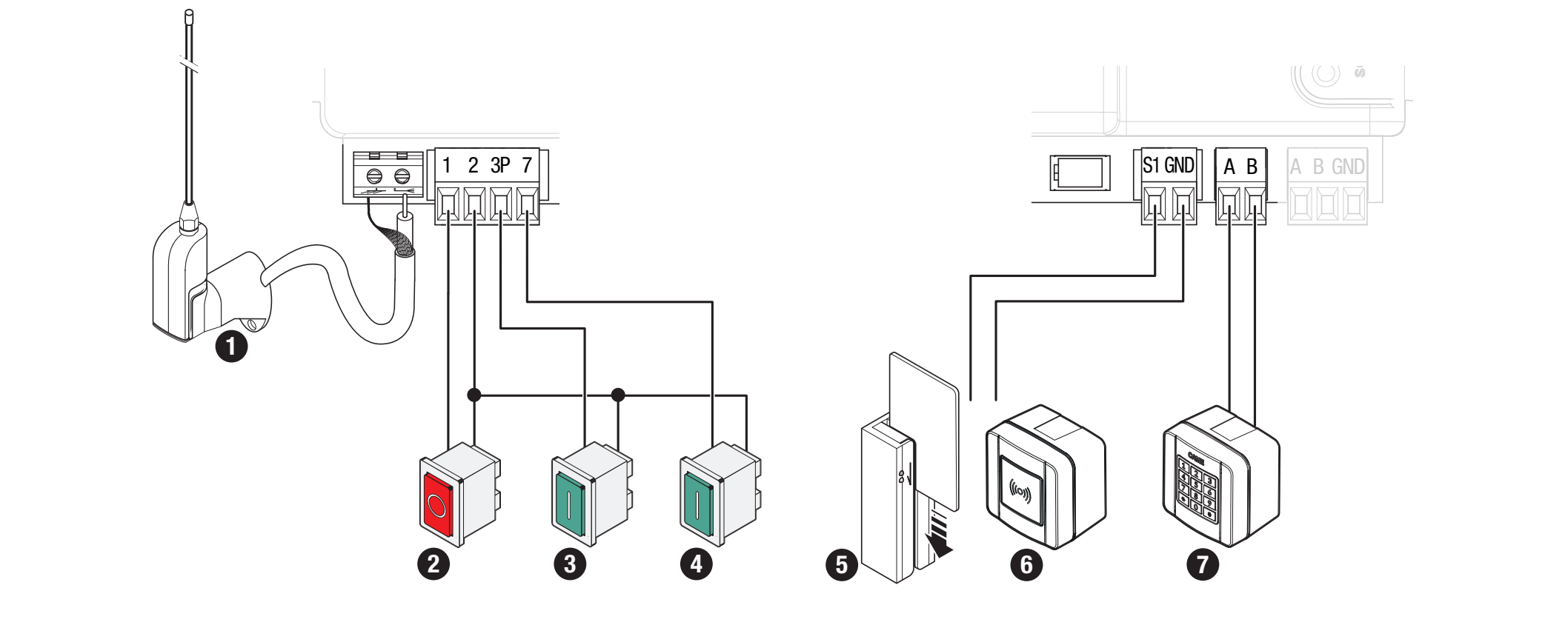

Comenzi și contacte de siguranță
| Borne | Contact / funcție |
|---|---|
| 1–2 | STOP NC; activați F1 = ON dacă este conectat. Setare din fabrică: F1 = OFF. Fără polaritate. |
| 2–7 | Comandă NO; funcția se selectează prin F7. Contact fără potențial, fără polaritate. |
| 2–3P | Deschidere parțială sau completă NO, în funcție de F8. Contact fără potențial, fără polaritate. |
| 2–CX / 2–CY | Intrări de siguranță NC; configurați F2/F3. Fără polaritate. |
| 10 / TS | Ramură de alimentare a fotocelulelor, testată conform schemei; nu activați F5 fără conectarea corectă. |
| A–B / R800 | Tastatură cu cod și placă de decodare R800, F14 = 1. |
| S1–GND / R700 | Transponder sau cititor cu R700, F14 = 0. |
| Antenă / AF | RG58 și placă radio plug-in cu frecvența/codarea corectă. |

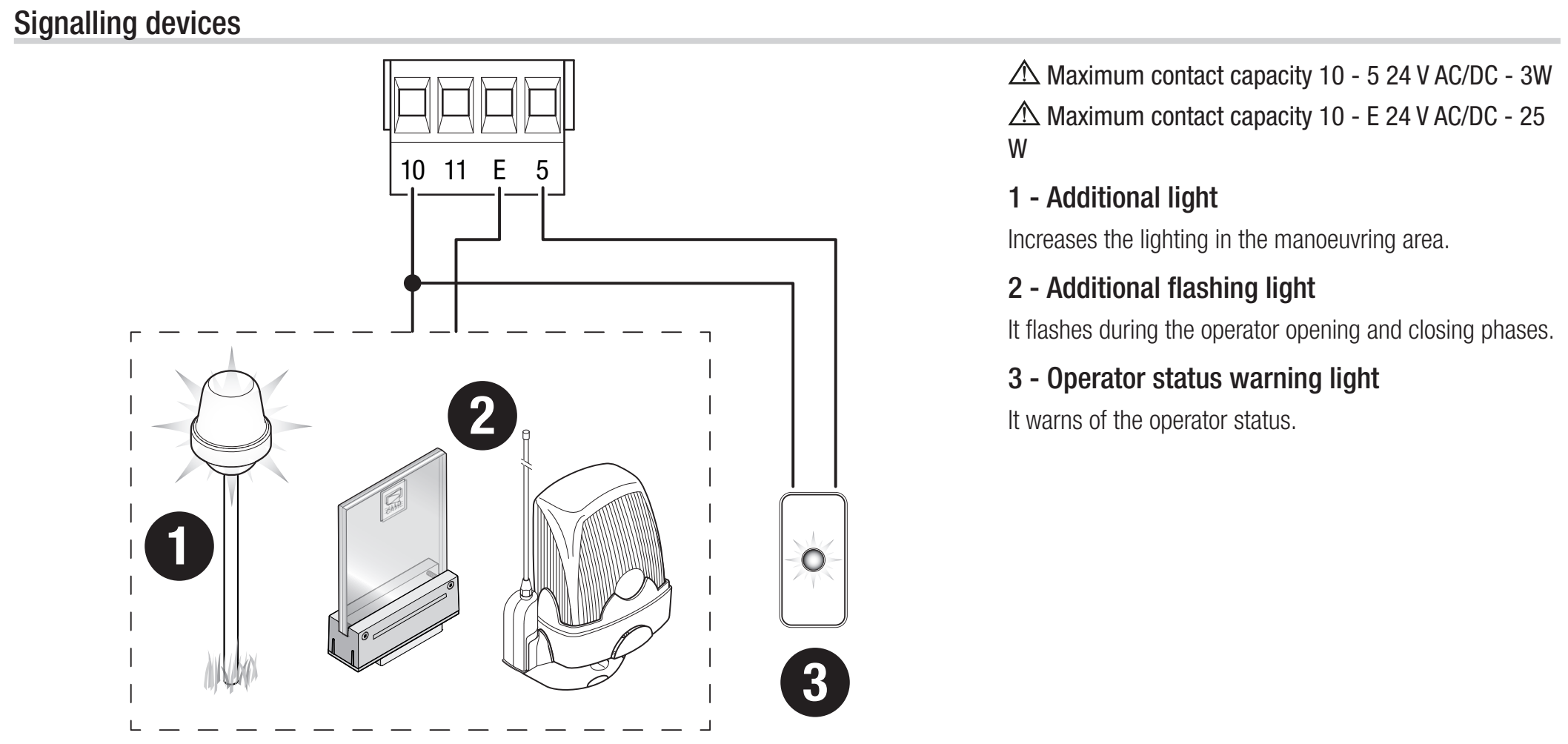

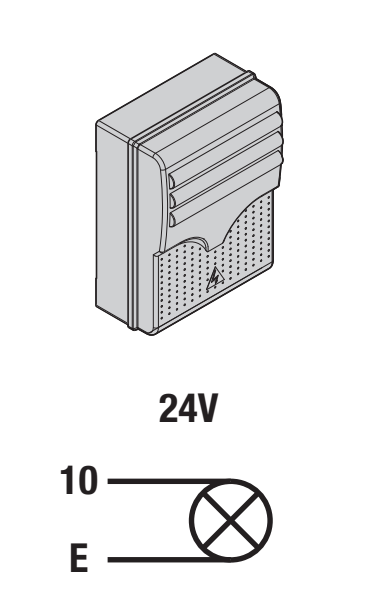

Lampă de semnalizare și indicator de stare
KLED24, 24 V AC/DC și 2 W, conectați la 10–E; pentru lampa de semnalizare setați F18 = 0. KLED24 nu are alimentarea marcată separat cu +/−. La AC nu există polaritate de curent continuu; la DC, 10 este borna comună pozitivă a plăcii. Nu conectați o lampă de semnalizare de 230 V la această ieșire de 24 V.
Ieșirea 10–5 este destinată unui indicator de stare de putere mică, max. 3 W, cu setarea F10. Modul de iluminare în timpul ciclului F18 = 1 necesită setarea timpului de închidere automată; lumina rămâne aprinsă de la deschidere până la închiderea completă, inclusiv în timpul așteptării.

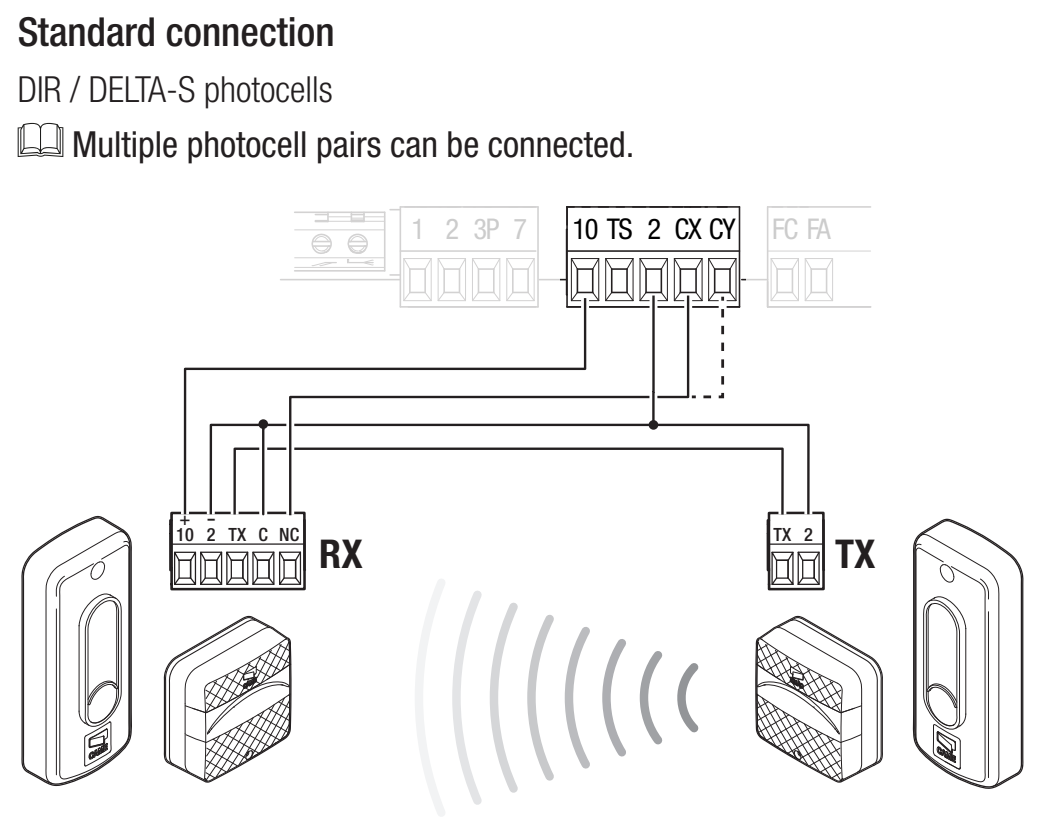

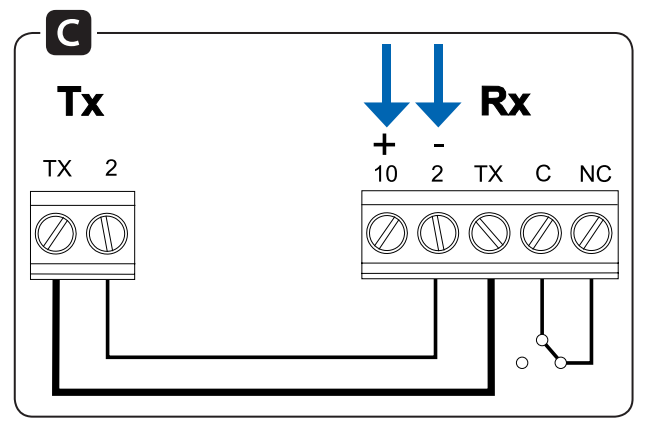

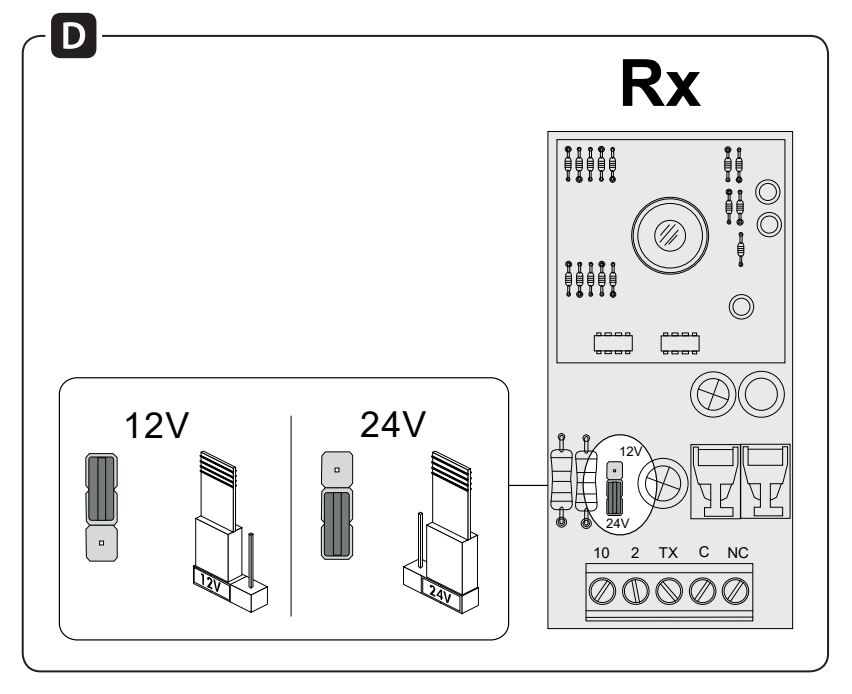

Fotocelule și test de siguranță
CAME DIR10 este formată dintr-un emițător TX și un receptor RX, cu o rază de acțiune de 10 m. Setați jumperul receptorului la 24 V. Consumul perechii este de 60 mA la 24 V AC. Alimentarea RX este marcată 10 (+), 2 (−); TX are bornele TX și 2; producătorul nu indică separat marcajele +/− pentru acestea în această schemă. La alimentarea cu curent alternativ, polaritatea de curent continuu nu se aplică. Borna TX face parte din sincronizare; conectați RX TX la TX TX conform schemei și nu înlocuiți această conexiune cu o alimentare directă de la borna 10 a plăcii.
| Bornă fotocelulă | Conectare obișnuită | Conectare cu test |
|---|---|---|
| RX 10 (+) | Placă 10 | Placă 10 |
| RX 2 (−) și RX C | Placă 2 | Placă 2 |
| RX TX ↔ TX TX | Conectați TX între receptor și emițător | Aceeași conexiune |
| TX 2 | Placă 2 | Placă TS |
| RX NC | Placă CX | Placă CX |
Contactul C–NC este un contact de siguranță fără potențial. Nu are plus sau minus. Conectarea alimentării și a contactului sunt două circuite diferite. La DC, 10 este polul pozitiv; borna negativă RX 2 este conectată, în această schemă specifică, la borna comună 2 a plăcii. Nu confundați borna 2 cu borna de alimentare 11.
Pentru contactul conectat la CX, setați F2 = C1. Pentru contactul conectat la CY, selectați reacția corespunzătoare prin F3. C1 redeschide în timpul închiderii, C2 reînchide în timpul deschiderii, C3 oprește și apoi închide automat, necesitând F19; C4 așteaptă îndepărtarea obstacolului și apoi reia mișcarea.

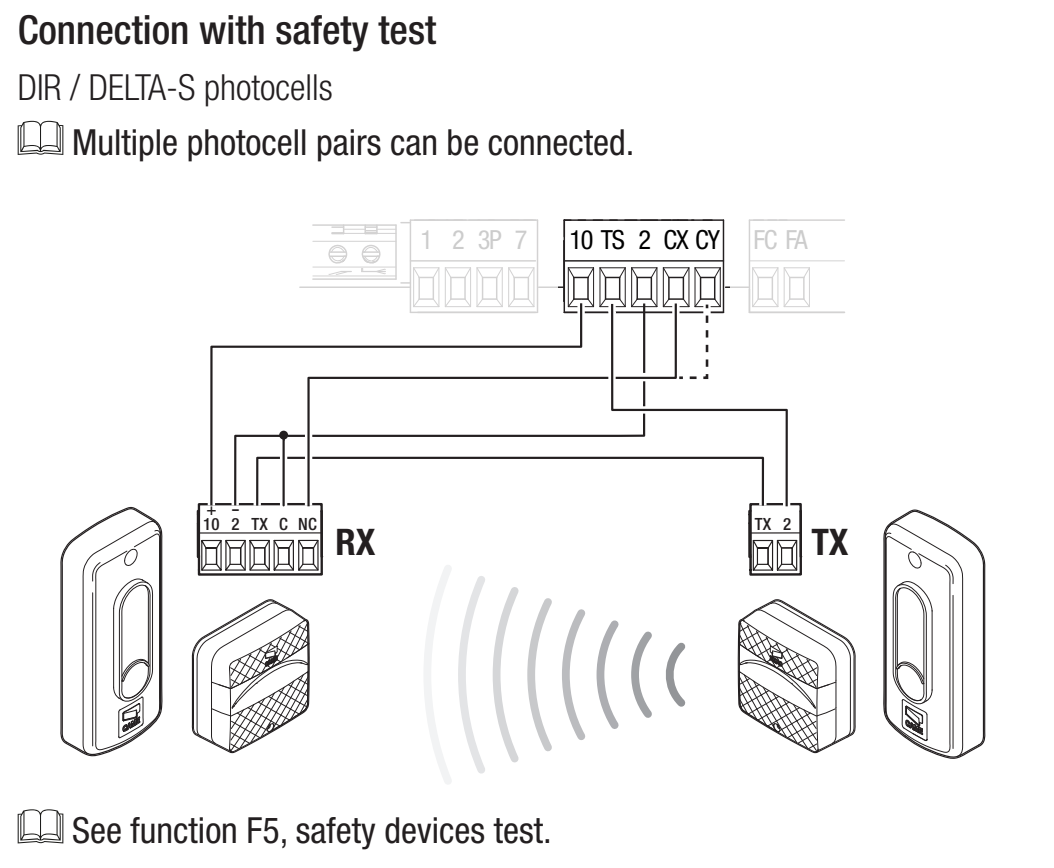

Conectarea testului prin TS
În timpul testului, TX 2 se mută la TS, în timp ce RX 2 și RX C rămân la borna 2 a plăcii. Conexiunea TX dintre emițător și receptor rămâne neschimbată. Modificați mai întâi conexiunile cu alimentarea oprită și abia apoi activați testul.
Setați F5 = 1 pentru CX, 2 pentru CY sau 4 pentru CX și CY. În cazul unei erori de test, se afișează E4, iar automatizarea nu execută comanda. Funcția se utilizează împreună cu intrările de siguranță active.
După conectare, testați întreruperea fasciculului în timpul mișcării corespunzătoare și eliberați-l din nou. Nu șuntați intrarea de siguranță ca soluție permanentă pentru o defecțiune.
Muchii de siguranță
Conectați muchia de contact NC între 2 și CX sau CY și selectați C7 – redeschidere în timpul închiderii, sau C8 – reînchidere în timpul deschiderii. Contactul fără potențial nu are polaritate. Nu conectați o muchie rezistivă ca pe un contact NC obișnuit; aceasta trebuie să aibă o interfață adecvată pentru unitatea de comandă respectivă.
Prima pornire a ZN7
- Verificați deplasarea liberă, cremaliera, opritoarele mecanice și de limitare, motorul blocat, conexiunile și protecția zonelor periculoase.
- Porniți alimentarea și verificați afișajul. Setați A1 = 3 pentru un motor de până la 800 kg, F54 în funcție de direcție și F1 în funcție de STOP-ul conectat.
- Setați F2/F3 pentru dispozitivele de protecție conectate și, dacă este cazul, testul F5. Lăsați dezactivate intrările neutilizate. Pentru învățare, F11 trebuie să fie ON.
- Efectuați A3 – învățarea cursei.
- Setați parametrii de funcționare și utilizatorii, apoi testați întregul ciclu, deschiderea parțială, fiecare dispozitiv de siguranță, lampa de semnalizare și comportamentul după o pană de curent.
Prima manevră normală după pornirea alimentării este deschiderea; așteptați să se încheie. Calibrarea A3 are propria secvență. În cazul unui zgomot neobișnuit, al vibrațiilor sau al unei direcții incorecte, opriți imediat cu ESC/STOP și eliminați cauza.

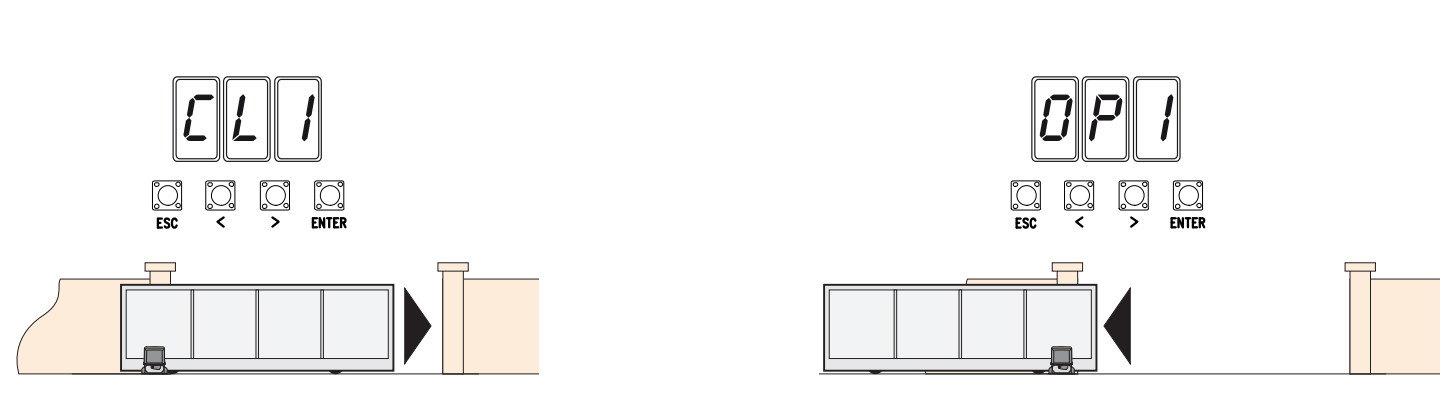

A3 – învățarea automată a cursei
Condiții preliminare: A1 și F54 setate corect, STOP configurat, encoder activ, limitatoare de cursă corecte și opritoare mecanice fixe. Deplasați manual canatul aproximativ până la jumătatea cursei și blocați din nou motorul. Zona trebuie să rămână liberă.
În timpul calibrării, dispozitivele de siguranță sunt dezactivate, cu excepția opririi cu butonul ESC. Tehnicianul trebuie să supravegheze întreaga mișcare și să împiedice accesul persoanelor în zona de deplasare.
- Apăsați ENTER, selectați A3 cu săgețile și confirmați cu ENTER.
- Selectați ON și confirmați cu ENTER.
- Mai întâi, motorul va închide poarta până la poziția de capăt, iar afișajul va indica CL1.
- Apoi, va deschide poarta până la poziția de capăt, iar afișajul va indica OP1.
- După finalizare, verificați întreaga cursă și dispozitivele de protecție. În cazul E1/E2, eliminați mai întâi cauza conform diagnosticare; nu repetați programarea în timpul unei defecțiuni mecanice.

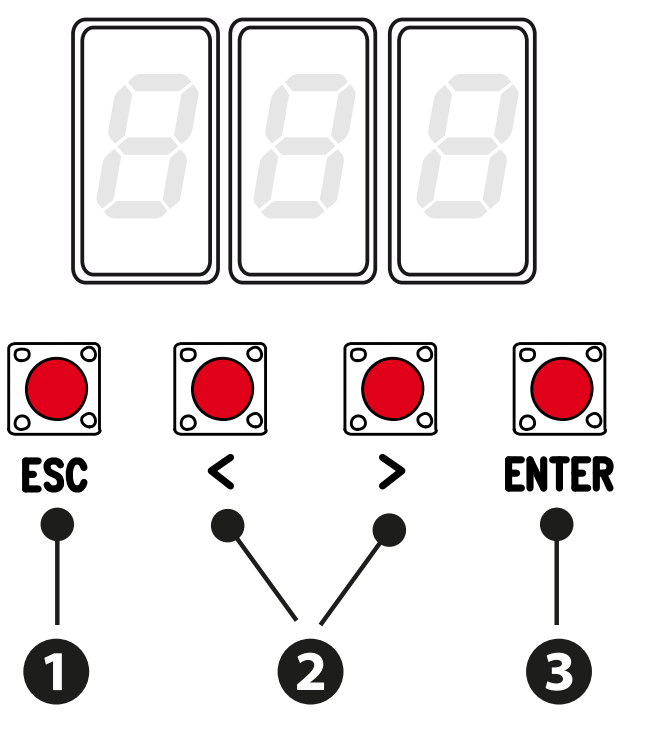

Programare cu ajutorul afișajului
Programați cu motorul de acționare oprit. ENTER deschide meniul și confirmă selecția; săgețile </> selectează un element sau modifică o valoare. După modificare, apăsați ENTER pentru confirmare. ESC anulează modificarea neconfirmată, revine la ecranul anterior sau iese din meniu. În timpul funcționării normale, ESC oprește motorul de acționare; săgețile permit deplasarea de probă.
Valorile din fabrică ale meniului indicat sunt evidențiate cu caractere aldine. Funcțiile accesoriilor apar numai dacă este instalată placa necesară sau dacă funcția asociată este activă. Notați setările curente înainte de a le modifica. O valoare mai mică a sensibilității F34/F35 înseamnă o sensibilitate mai mare; după modificarea vitezei, cuplului sau sensibilității, verificați forțele și sistemele de protecție.
Funcții F
Utilizatori și sistem U / A / H
Asocierea și ștergerea telecomenzilor
Memoria ZN7 are o capacitate de 250 de utilizatori. Receptorul trebuie montat în AF și să corespundă frecvenței și codării emițătorului. Un exemplu de cod fix de 433,92 MHz este TOP-432EE cu AF43S. U4 poate limita gama de codări recepționate; aceeași frecvență nu este suficientă.
- În U1 selectați modul de funcționare: 1 pas cu pas, 2 secvențial, 3 doar deschidere sau 4 deschidere parțială.
- Confirmați cu ENTER și transmiteți codul apăsând butonul selectat al telecomenzii.
- Repetați procedura pentru următorul utilizator. Notați numerele pozițiilor de memorare și comenzile asociate, apoi testați funcționarea efectivă.
Un utilizator poate fi șters prin U2: selectați ON, alegeți numărul cu săgețile sau activați emițătorul memorat corespunzător, apoi confirmați cu ENTER. Afișajul CLr confirmă ștergerea. U3 = 1 șterge toți utilizatorii.
U4 = 2 (Rolling Code) sau 3 (TWIN) șterge emițătoarele memorate anterior cu o altă codare. Înainte de modificare, verificați sistemul, versiunea H1 și evidența telecomenzilor; nu folosiți această modificare pentru depanarea experimentală a receptorului.
Copie de siguranță prin Memory Roll
- Deconectați alimentarea de la rețea și eventualele baterii, apoi introduceți Memory Roll în conectorul său.
- Porniți alimentarea; pentru salvarea datelor folosiți F50 = 1, iar pentru încărcare F51 = 1. Încărcarea înlocuiește datele plăcii cu datele salvate.
- După finalizare, deconectați din nou alimentarea și scoateți cardul de memorie.
- După încărcare, verificați modelul, direcția, protecțiile și toate comenzile. Această placă ZN7 are conector Memory Roll; nu folosiți un port USB inexistent.

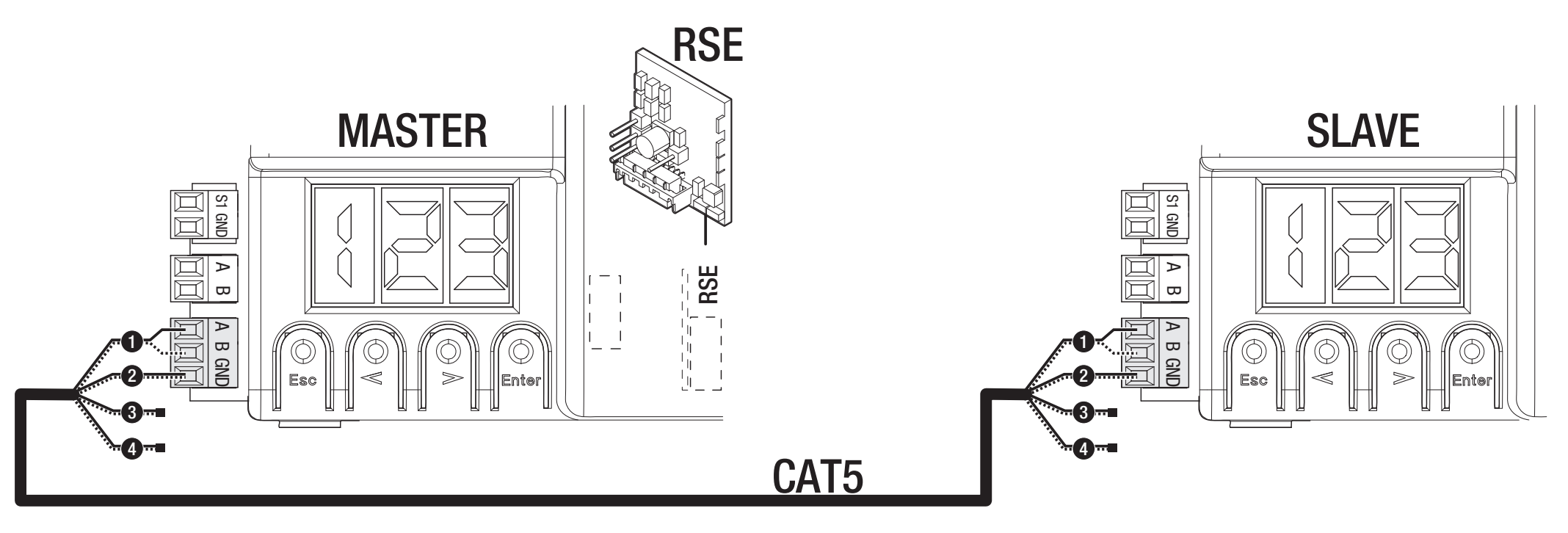

Cuplarea a două motoare
Se folosește o placă RSE în fiecare placă și o conexiune CAT 5 prin A–B–GND, conform imaginii. Conectați elementele de comandă și siguranță la placa MASTER. Pe aceasta setați F49 = 1, direcția prin F54 și transferul parametrilor prin F52. Memorați utilizatorii pe MASTER; deschiderea parțială și comanda pas cu pas funcționează conform sistemului comun ilustrat.
Sistemul wireless de siguranță RIO
RIOCN8WS folosește un conector RIO separat. F65/F66 configurează două muchii de siguranță wireless, iar F67/F68 configurează două canale pentru fotocelule. Verificați pe afișaj identificarea efectivă a elementului și a canalului. Testul de siguranță wireless este în continuare activ; remediați pierderea conexiunii E17 sau configurația lipsă E18 înainte de reluarea funcționării.
A4 – resetarea parametrilor
Înainte de resetare, notați versiunea H1, setările și utilizatorii; dacă aveți Memory Roll, salvați datele. În A4 selectați ON și confirmați cu ENTER. Pentru versiunea descrisă aici, se restabilesc setările din fabrică și se șterge procesul de învățare a cursei.
După resetare, configurați din nou A1, F54, F1, intrările de siguranță și procesul de învățare A3. Verificați protecțiile înainte de funcționarea normală. Ștergerea utilizatorilor este o funcție separată, U3. Pe o placă cu alt meniu, A4 poate avea o arie diferită de resetare; urmați instrucțiunile pentru versiunea concretă a plăcii.
Diagnosticare pe baza afișajului
| Cod | Semnificație / verificare |
|---|---|
| E1 | Eroare de calibrare. Verificați A3, mecanismul, direcția și întrerupătoarele de limită. |
| E2 | Eroare de configurare. Verificați modelul A1, direcția F54 și finalizarea procesului de învățare. |
| E3 | Eroare de encoder. Cu alimentarea deconectată, verificați conectorul +/E/− și firele; după reparație, efectuați procesul de învățare. |
| E4 | Eroare la testul de siguranță. Verificați TX la TS, alimentarea, NC și F5. |
| E7 | Depășirea timpului de funcționare. Verificați rezistența, opritoarele și finalizarea mișcării. |
| E9 | Obstacol la închidere. Îndepărtați obstacolul real; verificați cremaliera și sensibilitatea. |
| E10 | Obstacol la deschidere. Verificați traseul și reglarea corectă a forțelor. |
| E11 | Prea multe obstacole consecutive. Remediați mecanismul sau cauza declanșării protecției. |
| E13 | Ambele contacte de capăt sunt deschise. Verificați FA/FC/F și opritoarele de comutare. |
| E14 | Eroare de comunicație serială. Verificați RSE, CAT 5 și configurația. |
| E15 | Emițător incompatibil. Verificați AF, frecvența și U4. |
| E17 | Defecțiune de comunicație a sistemului wireless. Verificați RIO, dispozitivele și interferențele. |
| E18 | Sistemul wireless nu este configurat. Verificați RIO și setările F65–F68 aferente. |
Dacă poarta nu se mișcă, verificați alimentarea, blocarea motorului, STOP și intrările de siguranță active, un buton ținut apăsat permanent și bateria emițătorului. Dacă se deschide, dar nu se închide, verificați fotocelulele și contactul lor NC. Nu ocoliți o defecțiune a sistemului de protecție printr-o punte permanentă.
Siguranțe ZN7 pentru 230 V
| Circuit | Siguranță rapidă |
|---|---|
| Rețea LINE | 1,6 A-F |
| Accesorii | 2 A-F |
Verificați siguranțele cu alimentarea de la rețea și bateriile deconectate. Înlocuiți-le numai cu unele de aceeași valoare și același tip; eliminați mai întâi cauza scurtcircuitului sau a suprasarcinii.
Întreținere și service
Verificați periodic dacă traseul și cremaliera sunt curate, dacă poarta se deplasează ușor manual, dacă motorul este bine fixat, precum și opritoarele de comutare, cablurile, deblocarea și toate elementele de protecție. Înainte de curățare și intervenție, deconectați alimentarea de la rețea și bateria de rezervă. În caz de deteriorare, zgomote sau vibrații neobișnuite, opriți funcționarea și remediați cauza.
Reglați cuplul A6 și sensibilitatea F34/F35 în funcție de mecanismul real; nu mascați rezistența sau o defecțiune prin creșterea cuplului. După reglare sau service, verificați întreaga cursă, forțele și protecțiile. Înregistrați versiunea H1, numărul de manevre A5 și reparațiile. Predați utilizatorului manualele întregului ansamblu și arătați-i deblocarea manuală. Predați echipamentele electronice și bateriile la un punct de colectare autorizat pentru eliminare.
Caracteristici tehnice CAME BXV08AGS
| Parametru | Valoare |
|---|---|
| Greutatea maximă a canatului | 800 kg |
| Lungimea maximă a canatului | 20 m |
| Alimentarea automatizării – rețea | 230 V AC, 50/60 Hz |
| Alimentarea motorului | 24 V DC |
| Putere | 400 W |
| Forța de împingere | 800 N |
| Viteza maximă de deplasare | 11 m/min |
| Curent maxim – valoarea din tabelul tehnic al producătorului | 16 A |
| Protecție – grad de protecție | IP44 |
| Temperatura de funcționare | −20 până la +55 °C |
| Regim de funcționare | Regim intensiv; nu este specificat un număr fix de cicluri pe oră. |
| Timp de funcționare | 180 s |
| Consum în standby | 5,5 W |
| Clasa de protecție | I |
| Pinion / întrerupătoare de limită | Modul 4 / mecanice |
| Culoarea carcasei | Gri RAL 7024 |
| Unitatea de comandă din acest manual | ZN7, afișaj și ESC/săgeți/ENTER |
| Setarea A1 | 3 – 800 kg |

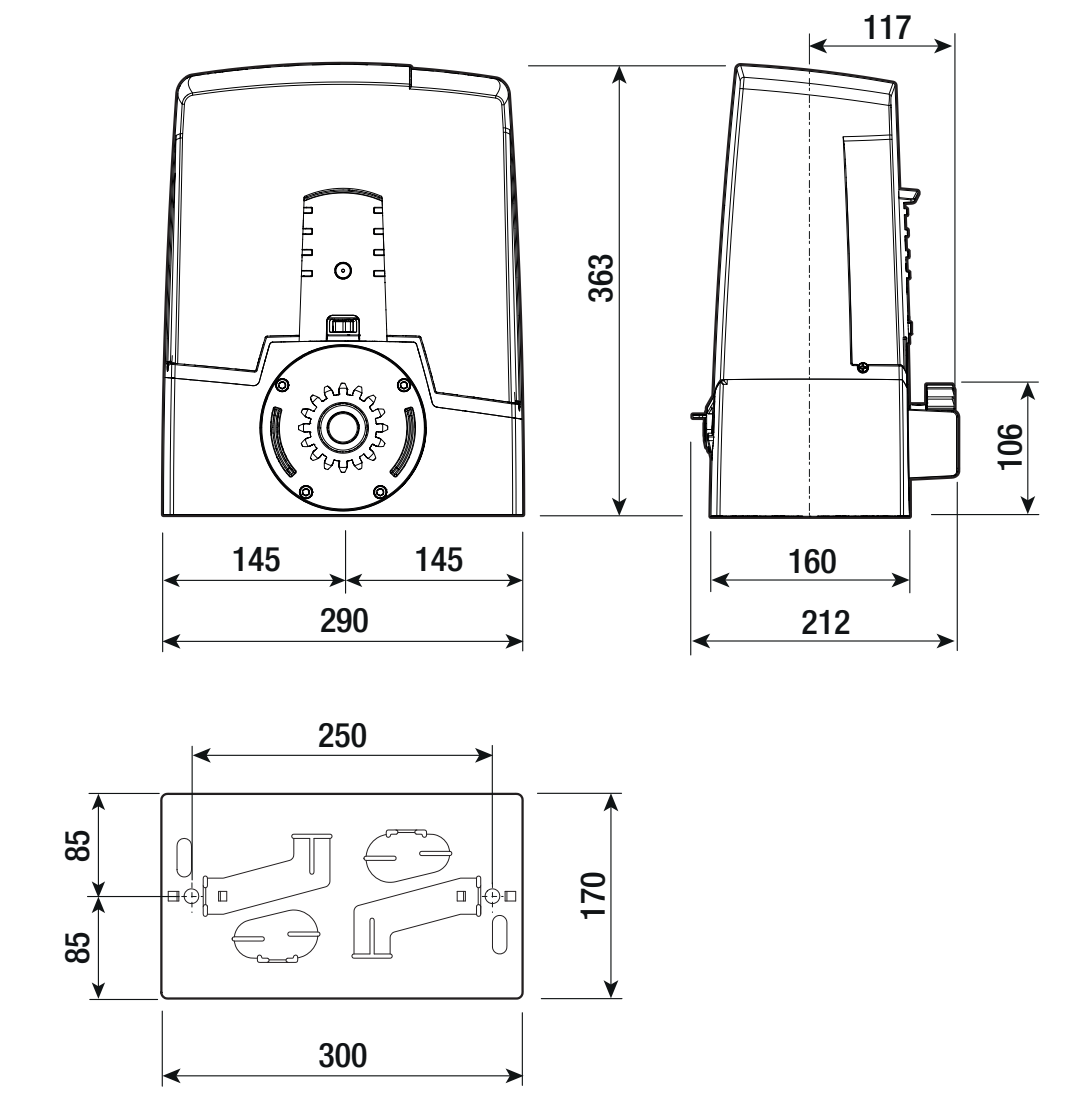

| Dimensiunile corpului (lățime × adâncime × înălțime) | 290 × 212 × 363 mm |
| Placă de ancorare | 300 × 170 mm; distanțele dintre găuri conform desenului |
