Set de automatizare pentru poartă culisantă de până la 800 kg CAME BX708, 801MS-0030 (D)
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
2.774,16 RON cu TVA
| Greutate |
|---|
| 16 kg |
Descrierea produsului Set de automatizare pentru poartă culisantă de până la 800 kg CAME BX708, 801MS-0030 (D)
Motor CAME BX708AGS este destinat pentru porți culisante cu o greutate de până la 800 kg și o lungime a canatului de până la 14 m. Dispune de un întrerupător electromecanic de oprire. Motorul este ireversibil. Caracteristici tehnice detaliate ». Manual de descărcat ».
CAME BX708AGS și unitatea de comandă ZBX7N
Setul include un motor pentru poartă culisantă de până la 800 kg cu limitatoare mecanice de cursă. Motorul și alimentarea sunt de 230 V AC; accesoriile sunt alimentate de la o ieșire separată de 24 V AC. Encoderul încorporat permite memorarea cursei, detectarea obstacolelor și decelerarea reglabilă.
Înainte de configurare, verificați modelul exact al motorului, inscripția ZBX7N de pe placă și versiunea firmware-ului în H1. Lista de mai jos este destinată versiunii mai vechi a sistemului de comandă, cu opțiunile F8 0 = deschidere parțială / 1 = deschidere. Simpla potrivire a setării F8 nu confirmă că întreaga versiune este identică. Plăcile cu aceeași denumire și aceleași opțiuni F8 pot avea un comportament diferit al memoriei sau specificații tehnice diferite. Înainte de a modifica setările, comparați-le și verificați procedura în manualul livrat împreună cu placa respectivă. Dacă F8 are opțiunile 1/2, nu utilizați numerele și valorile din fabrică indicate mai jos. Nu confundați motoarele alimentate la rețea, de 230 V, cu modelele de 24 V.
Montarea, conectarea la rețea, reglarea forței și testele de siguranță trebuie efectuate de un tehnician calificat. Deconectați alimentarea înainte de a manipula bornele sau plăcile conectabile. Motorul nu trebuie să înlocuiască opritoarele mecanice lipsă și nici să compenseze defecțiunile mecanice ale porții.

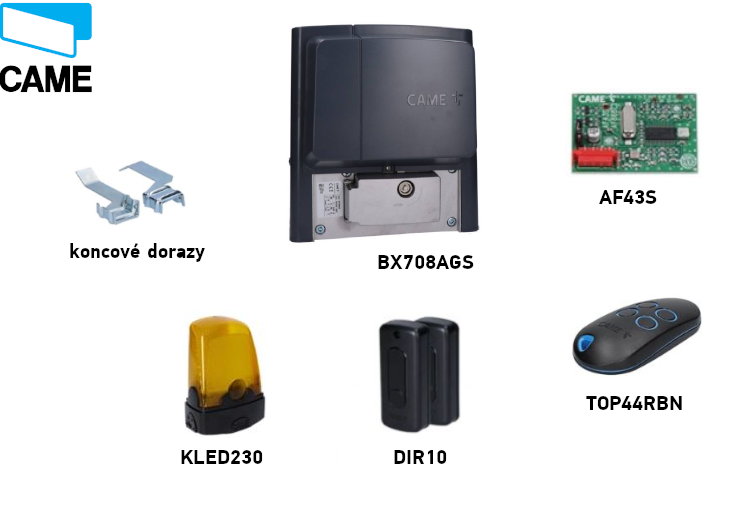

Ce conține setul
Motor BX708AGS cu placă ZBX7N încorporată, opritoare de capăt pentru comutare, placă radio AF43S, telecomandă TOP44RBN, o pereche de fotocelule DIR10 și lampă de semnalizare KLED230. Cremaliera se alege în funcție de poartă; nu este inclusă în dotarea acestui set.
Set CAME BX708
| Caracteristică | CAME BX708AGS |
|---|---|
| Set |  BX708 – până la 800 kg |
| Greutatea foii porții | max. 800 kg |
| Lungimea foii porții | max. 14 m |
| Motor și placă | 230 V AC / ZBX7N |
| Limitatoare de cursă | mecanice |
| Dotare | AF43S, TOP44RBN, DIR10, KLED230 |
Limita mai mare de greutate a modelului BX708 nu mărește lungimea maximă a foii porții. Alegeți în funcție de greutatea reală, lungime, rezistența la deplasare și numărul de cicluri; greutatea singură nu este suficientă.
Accesorii – ce sunt, de ce și tip
| Ce | De ce | Tip / conectare |
|---|---|---|
| Fotocelule | Protejează zona de trecere în timpul închiderii. | CAME DIR10, pereche sincronizată, 24 V AC; borne și test. |
| Telecomandă | Comandă pentru cursa completă sau parțială. | TOP44RBN, 433,92 MHz, Rolling Code; memorare prin U1. |
| Placă radio | Recepționează semnalul telecomenzii. | AF43S în conectorul AF; codurile și utilizatorii sunt gestionați de ZBX7N. Frecvența singură nu determină compatibilitatea. |
| Lampă de semnalizare | Avertizează asupra mișcării porții. | CAME KLED230 la W–E1, 230 V AC; ieșire și F18. |
| Cremalieră | Transmite mișcarea către foaia porții. | Cremalieră cu modul 4, potrivită și pentru greutatea porții respective; montare. |
| Buton / selector cu cheie | Comandă locală sau deschidere parțială. | Selectoare și butoane, contact fără potențial NO pentru 2–7 sau 2–3P; conectare. |
| Muchie de siguranță | Protecție împotriva strivirii în zonele periculoase. | CAME DFWN cu contact NC; muchia rezistivă de 8,2 kΩ se utilizează numai cu configurarea corectă r7/r8. Interfață și configurare. |
| Interfață serială | Conectarea a două motoare sau comunicare CRP. | RSE în slotul corespunzător, A/B/GND; MASTER/SLAVE. Nu este un receptor radio obișnuit. |
Alegerea motorului și sarcina
Greutatea maximă a foii porții este de 800 kg, lungimea maximă este de 14 m. După deblocare, poarta trebuie să se deplaseze ușor pe toată lungimea cursei și să aibă opritoare mecanice în ambele direcții. Dacă poarta se lovește, se blochează sau întâmpină rezistență sporită, remediați mai întâi ghidajul și mecanica.

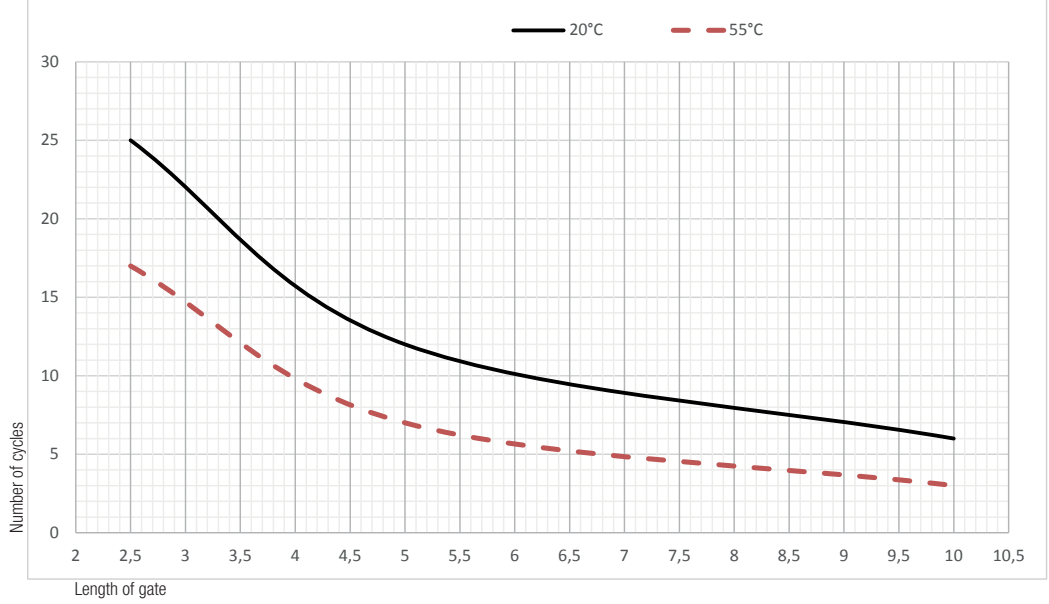

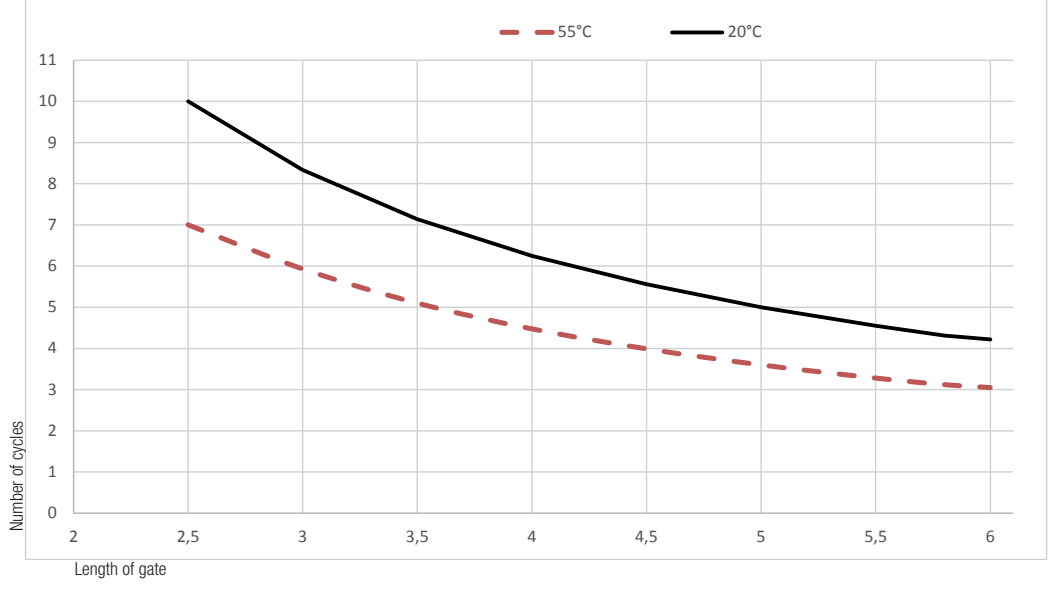

17 cicluri pe oră și 6 cicluri consecutive se referă la lungimea de referință a foii porții de 4 m, temperatura de 20 °C și o poartă montată corect, fără frecare suplimentară. Aceste valori nu sunt valabile pentru orice lungime de până la 14 m. La un canat mai lung și la o temperatură mai ridicată, numărul admis de cicluri scade conform graficelor originale.
Nu extindeți graficele prin estimare dincolo de ultimul punct afișat. Numărul de cicluri pe oră reprezintă limita de funcționare, nu o garanție a duratei de viață.
Montarea automatizării și cablarea
- Verificați stabilitatea canatului, rolele, șina sau ghidajul, mișcarea ușoară și opritoarele mecanice bine fixate. Asigurați protecția zonelor periculoase din apropierea cremalierii și a pinionului.
- Alegeți un suport solid, protejat de impacturi și de stropirea directă cu apă. Pregătiți tuburile de protecție; pentru automatizare se recomandă Ø 40 mm, iar pentru accesorii Ø 25 mm.

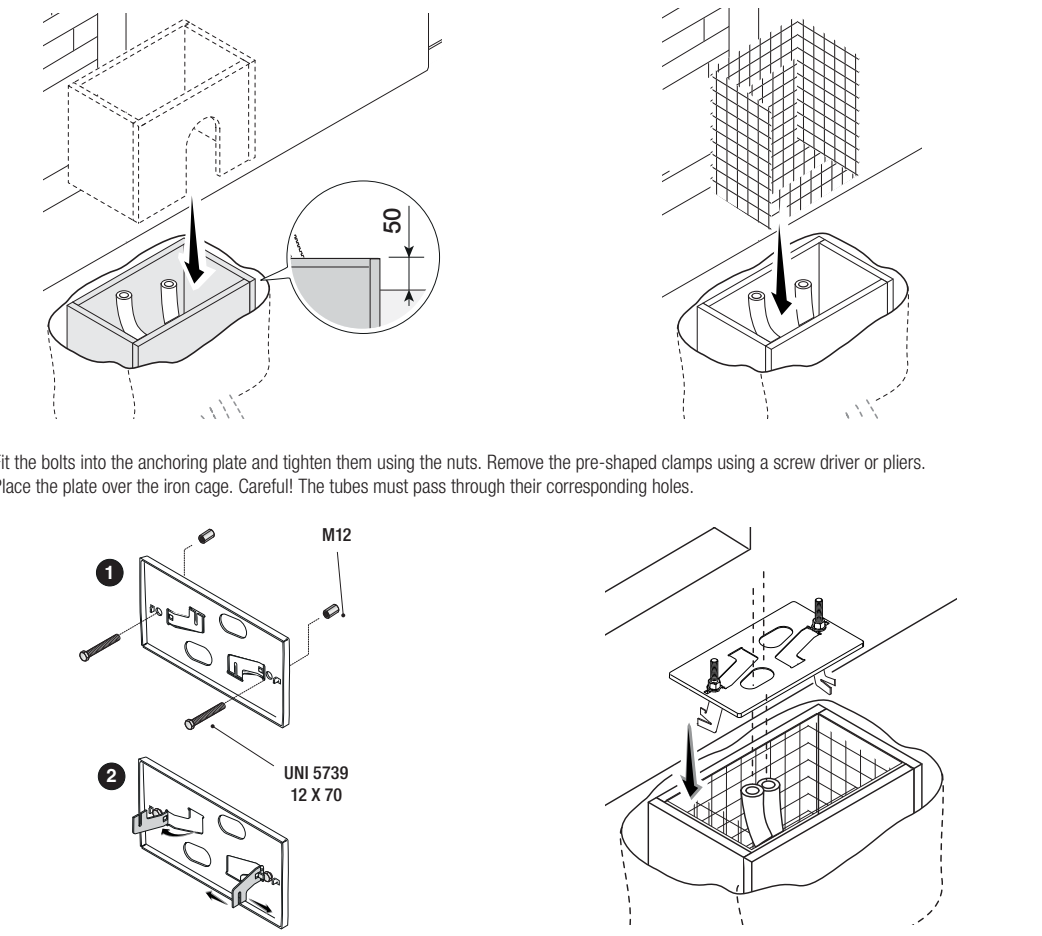

- Cofrajul fundației trebuie să fie mai mare decât placa de ancorare și să depășească nivelul solului cu 50 mm. Adăugați armătura din oțel. Fixați șuruburile M12 în placă și scoateți tuburile de protecție prin orificiile acesteia.

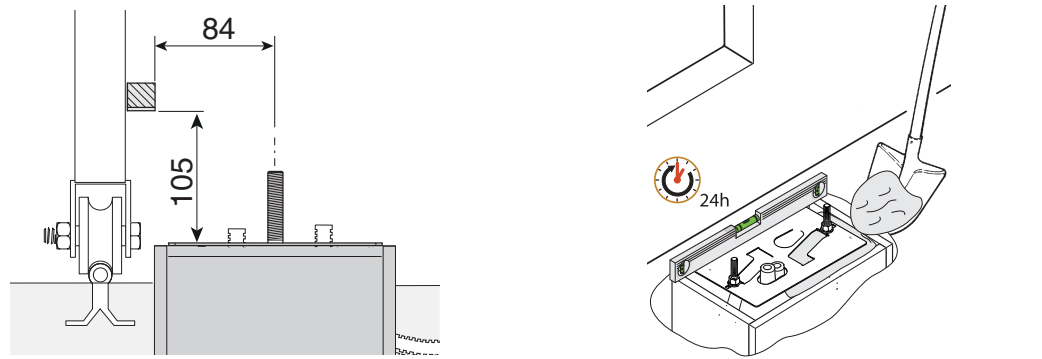

- În cazul unei cremalieri existente, respectați detaliul dimensional original de 84 / 105 mm. Nivelați placa și turnați betonul; așteptați cel puțin 24 de ore pentru întărire.
- Lăsați cablurile să iasă aproximativ 600 mm. Demontați capacele, așezați automatizarea pe placă și ridicați-o cu 5–10 mm cu ajutorul picioarelor reglabile înainte de prima nivelare, pentru a păstra o rezervă de reglare.
Secțiuni minime recomandate
| Cablare | Sub 20 m | Peste 20 m și sub 30 m |
|---|---|---|
| Alimentare 230 V AC, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Lampă de semnalizare | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Contact de comandă | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocelulă TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocelulă RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
Pentru cablarea exterioară la rețea se utilizează H05RN-F, iar pentru cea interioară H05VV-F; pentru cablarea de joasă tensiune de până la 48 V, utilizați FROR 20-22 II, după caz. Antenă: RG58, lungime recomandată de cel mult 5 m. Conexiune serială: UTP CAT5, maximum 1 000 m. Pentru alte distanțe, mai mulți consumatori sau trasee de cablu de probă, adăugați conductorii și secțiunea necesare în funcție de consumul și conexiunea efective.
Treceți cablurile prin presetupe separate; acestea nu trebuie să atingă motorul sau transformatorul. Alimentarea de la rețea trebuie să aibă un dispozitiv adecvat de deconectare bipolară și un conductor de protecție PE.
Cremalieră, joc și poziții de capăt

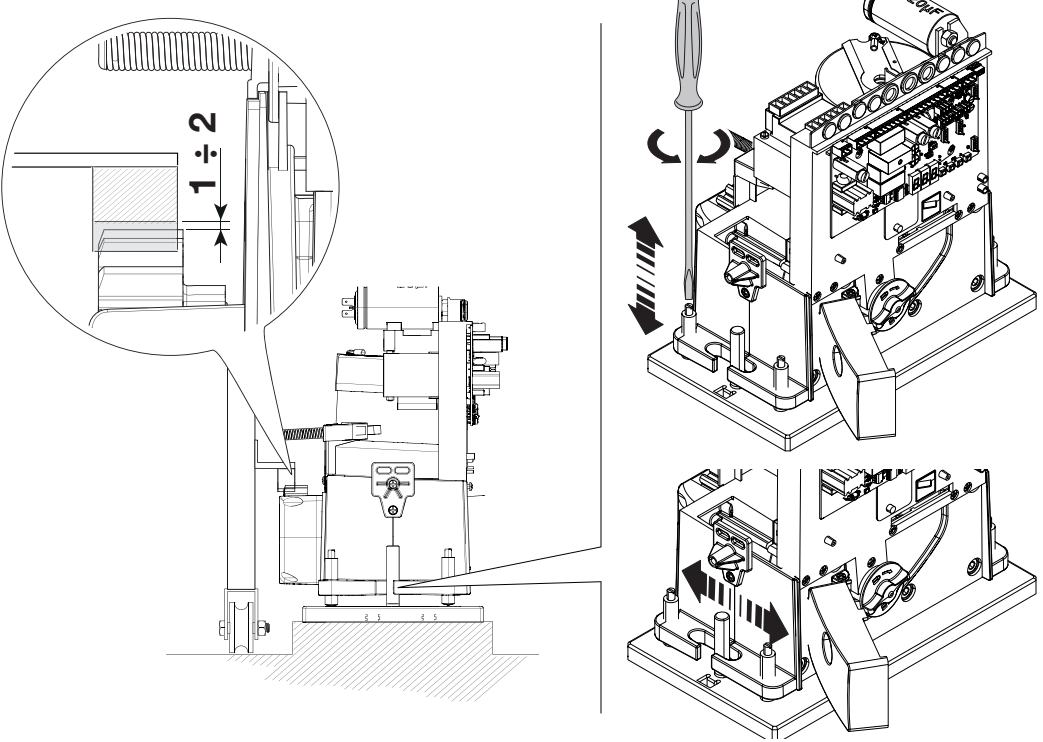

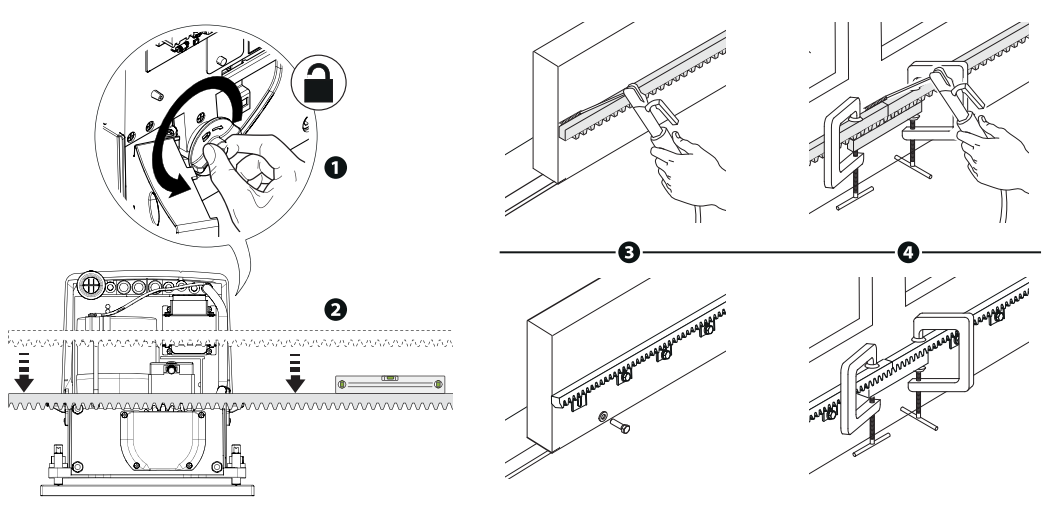

- Deblocați automatizarea. Fixați cremaliera cu modulul 4 pe poartă, de-a lungul întregului traseu. La îmbinarea segmentelor, aliniați dinții cu o bucată auxiliară de cremalieră plasată sub îmbinare.
- Parcurgeți manual întregul traseu. Reglați înălțimea cu picioarele și poziția laterală cu orificiile de fixare; lăsați între cremalieră și pinion un joc de 1–2 mm. Greutatea canatului nu trebuie să se sprijine pe automatizare.
- După nivelare, strângeți bine elementele de fixare ale automatizării.

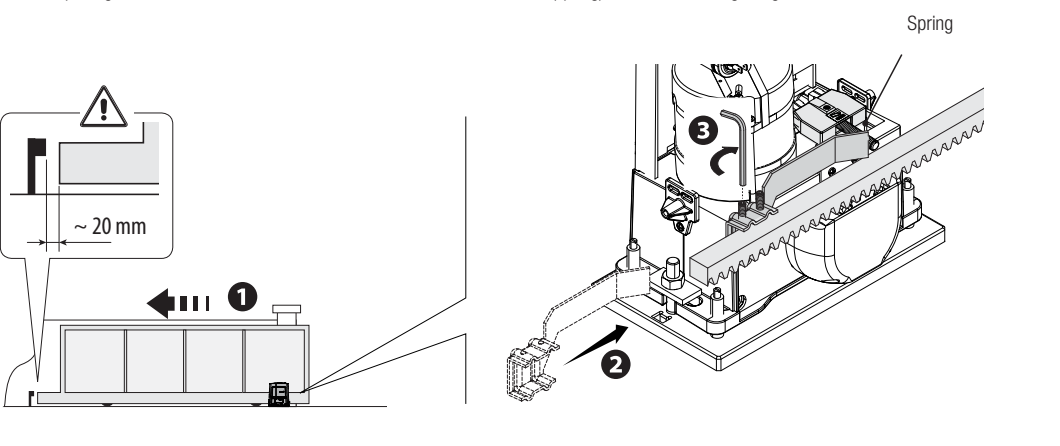

- Deschideți poarta manual. Deplasați opritorul de capăt pentru deschidere pe cremalieră până când se activează arcul microîntrerupătorului, apoi fixați-l.

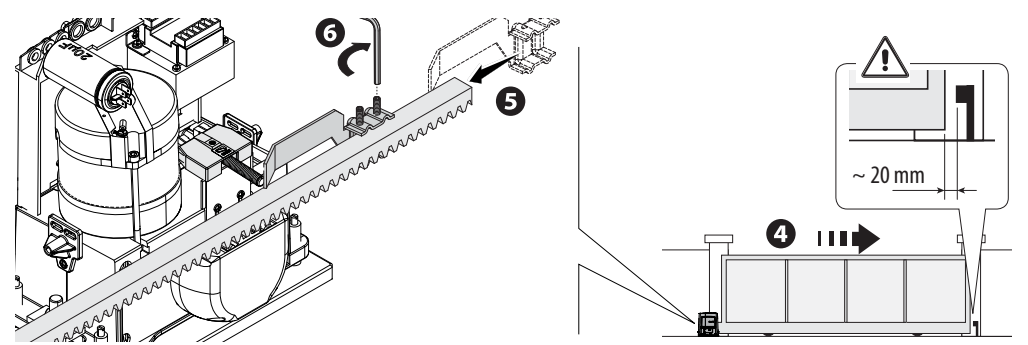

- Reglați opritorul de capăt pentru închidere în același mod. Conform detaliului dimensional, lăsați aproximativ 20 mm. Verificați ambele direcții și blocați din nou automatizarea.

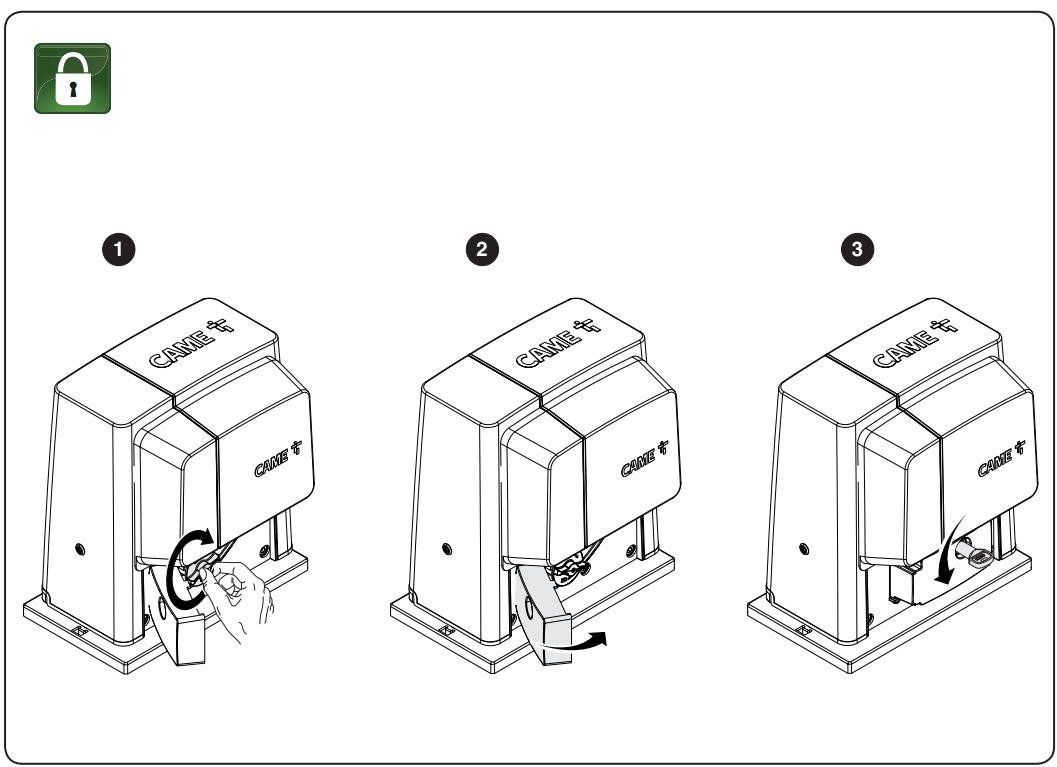

Deblocarea manuală în caz de pană de curent

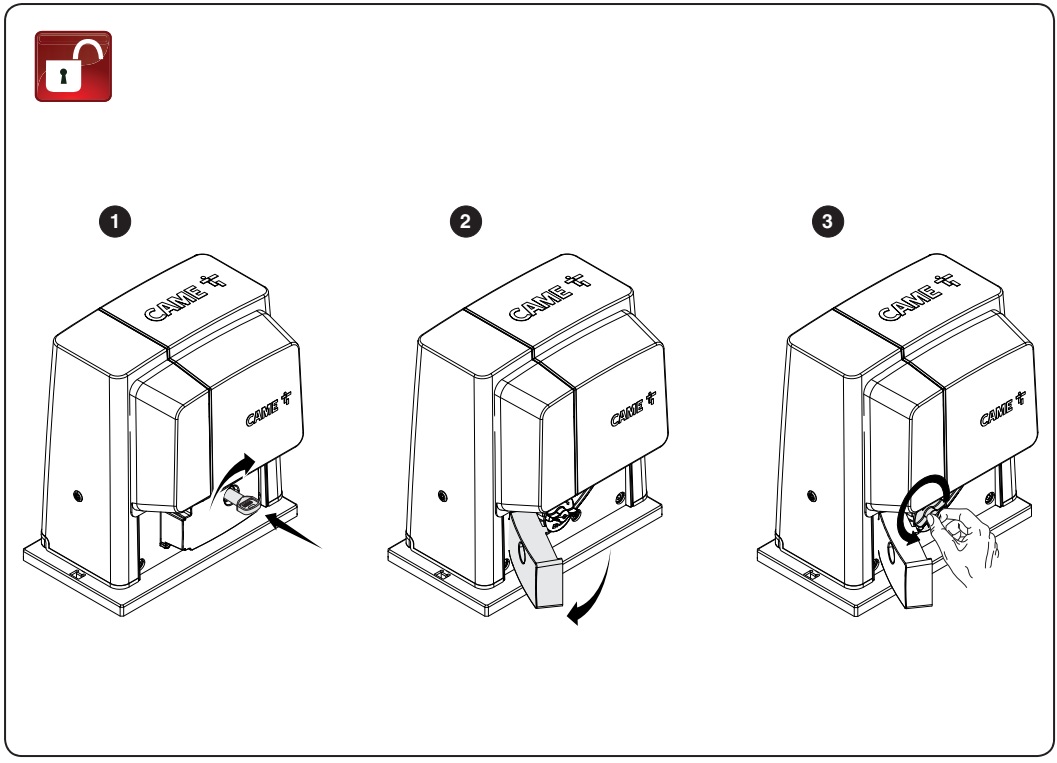

- Deconectați alimentarea și asigurați canatul împotriva deplasării accidentale.
- Deschideți capacul încuietorii, introduceți cheia și deblocați ușița de deblocare.
- Rabatați ușița și rotiți comanda de deblocare în spațiul deschis al acesteia, în direcția indicată de săgeata din imagine. Apoi puteți deplasa poarta manual.
- Pentru a reveni la funcționarea normală, rotiți comanda înapoi conform imaginii de blocare, închideți ușița, blocați-o cu cheia și închideți capacul încuietorii.
- Înainte de a restabili alimentarea, verificați dacă automatizarea este blocată. Ușița deschisă poate declanșa codul E8.

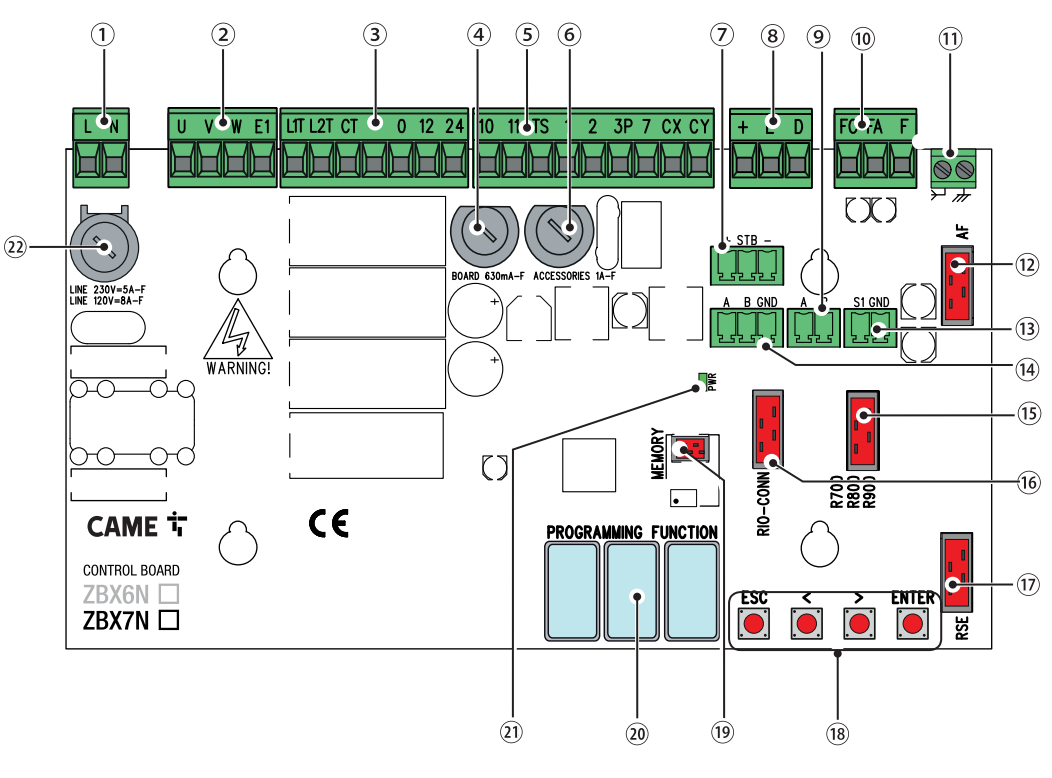

Orientarea plăcii ZBX7N și bornele
În imagine, placa este orientată cu blocurile de borne în partea de sus și cu butoanele ESC / < / > / ENTER în dreapta jos. Afișajul se află în partea de jos; PWR indică prezența alimentării. Numerele încercuite indică părțile plăcii, nu numerele bornelor electrice.
| Poziția în imagine | Componentă a plăcii |
|---|---|
| 1 / 2 / 3 | Alimentare de la rețea / motor / transformator. |
| 4 / 6 / 22 | Siguranța plăcii / a accesoriilor / siguranța de rețea. |
| 5 | Intrări de comandă și de siguranță. |
| 7 | RGP1: + / STB / −, modul de economisire a energiei; nu este o intrare pentru baterie. |
| 8 / 10 / 11 | Encoder / întrerupătoare mecanice de capăt / antenă. |
| 9 / 13 / 15 | Borne pentru tastatură / transponder; soclu pentru decodorul R700 sau R800. |
| 12 | Placă radio AF. |
| 14 / 17 | Borne seriale A/B/GND / soclu RSE. |

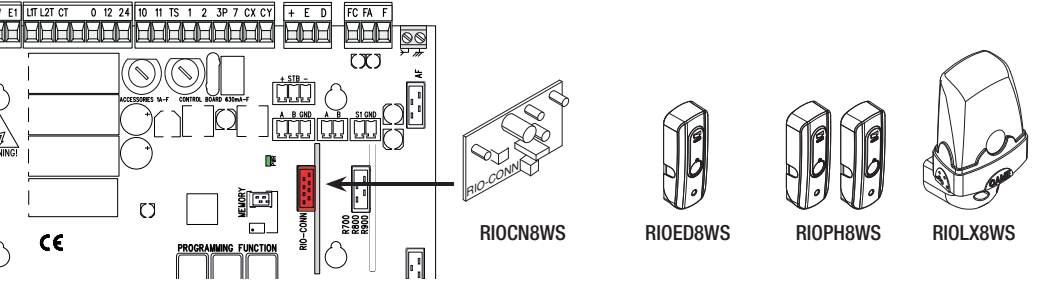

| 16 | Soclu RIO-CONN pentru RIOCN8WS. |
| 18 / 19 / 20 / 21 | Butoane de programare / Memory Roll / afișaj / LED PWR. |

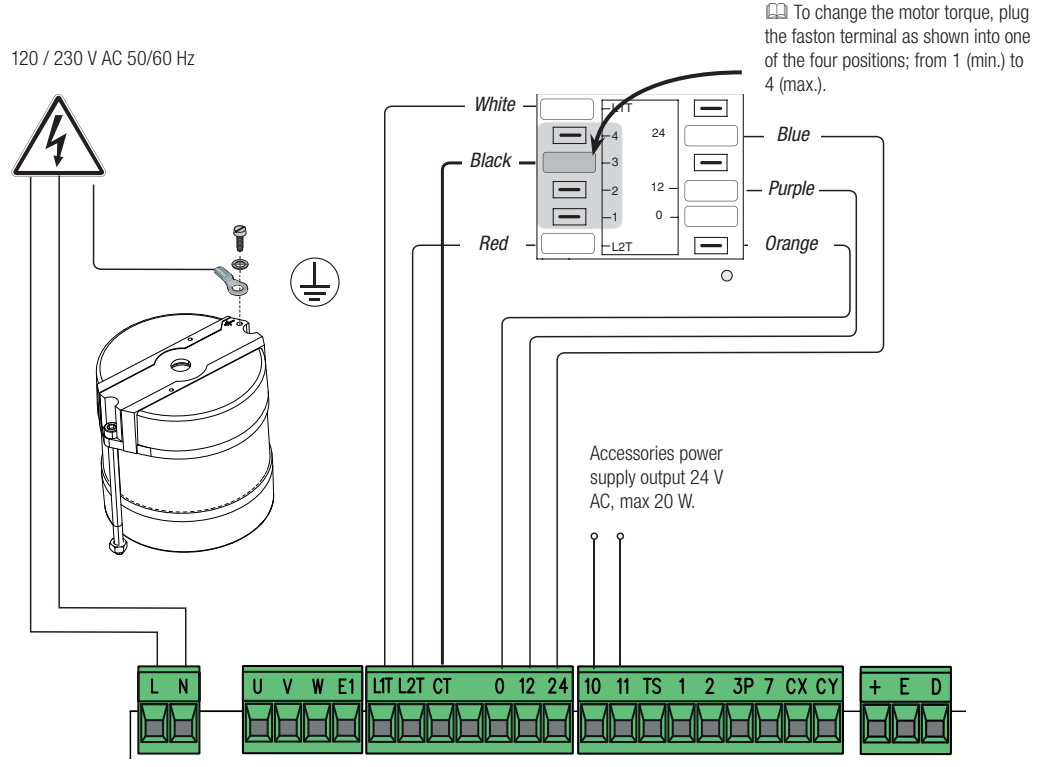

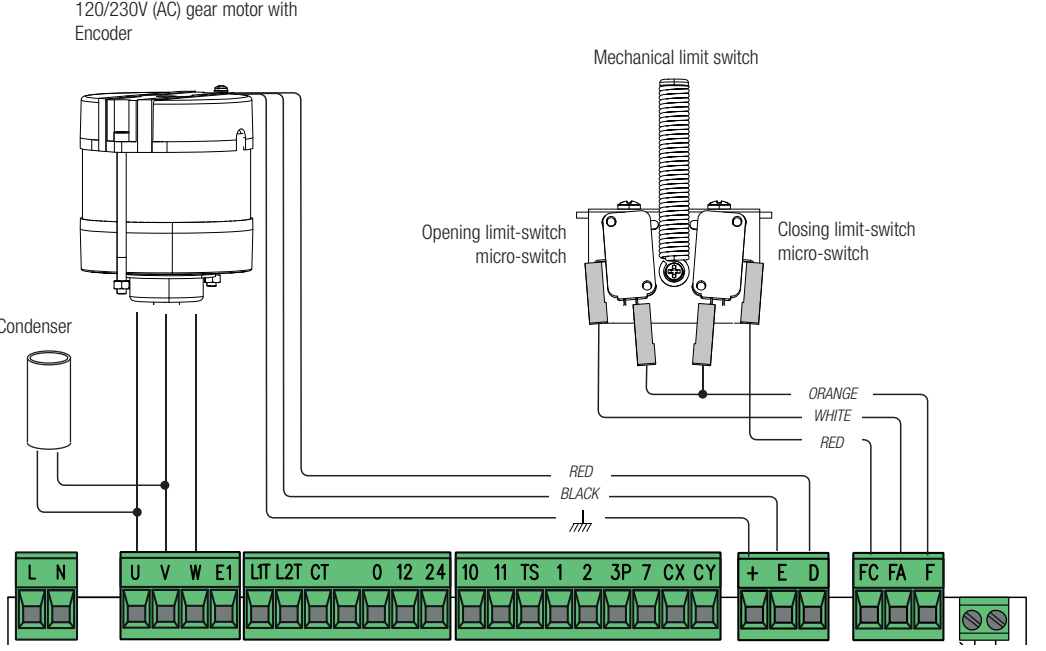

Alimentare, motor și encoder
| Borne | Conexiune și limită |
|---|---|
| L / N / PE | L = fază, N = conductor neutru de lucru; 230 V AC, 50/60 Hz. Conectați conductorul de protecție PE la punctul de împământare marcat. Nu este vorba despre +/−. |
| U / V / W | Cablajul original al motorului și condensatorul; motor 230 V AC. Nu folosește polaritate de curent continuu. Pentru selectarea direcției, utilizați F54; nu schimbați conexiunile prin presupuneri. |
| + / E / D | Encoder – conexiune din fabrică: + = fir roșu, E = fir negru, D = ecranaj, conform imaginii originale. La reconectare, respectați marcajele și traseul original al cablurilor; nu atribuiți funcții diferite bornelor E sau D în funcție de culoarea firului. Aceste borne nu sunt pentru alimentarea fotocelulelor; nu conectați aici o sursă externă. |
| FC / FA / F | FC = limitator de închidere; FA = limitator de deschidere; F = fir comun. Nu confundați conexiunea din fabrică cu alimentarea accesoriilor. |
| 10 / 11 | 24 V AC, maximum 20 W pentru accesorii. La tensiunea alternativă nu există plus sau minus. |
| TS | Bornă de testare pentru fotocelule; se utilizează cu F5 și cu schema de testare specifică. Nu este o ieșire permanentă de alimentare de rezervă. |

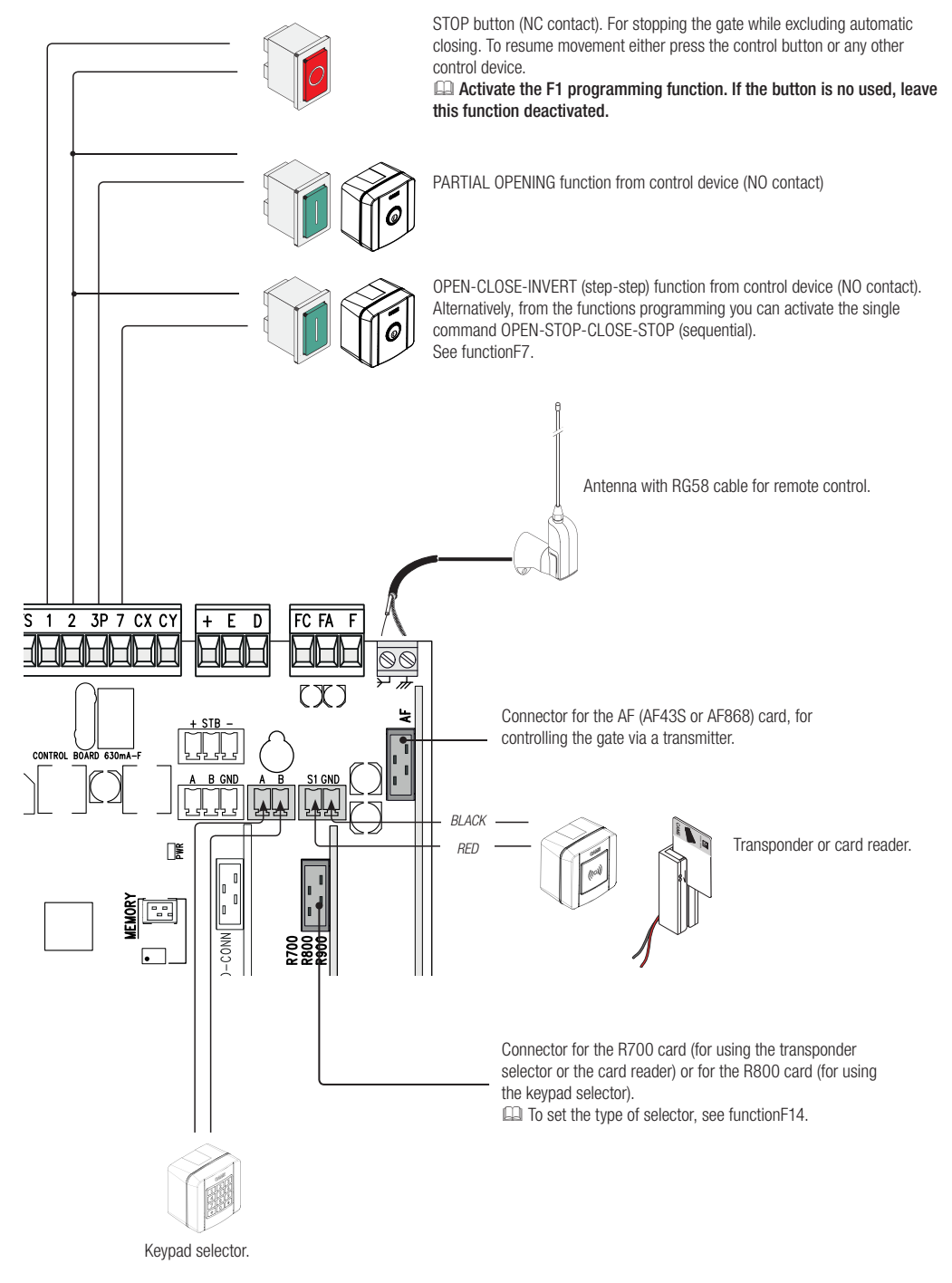

Butoane, STOP și intrări de siguranță
| Intrare | Contact / utilizare |
|---|---|
| 1–2 | STOP cu contact fără potențial NC, activați F1. Deschiderea contactului oprește și dezactivează închiderea automată; funcționarea se reia la o comandă nouă. |
| 2–7 | Contact fără potențial NO; comandă conform F7. Cu F6 = ON, aceasta este o comandă menținută de închidere. |
| 2–3P | Contact fără potențial NO; deschidere parțială sau completă conform F8. Cu F6 = ON, aceasta este o comandă menținută de deschidere. |
| 2–CX / 2–CY | Contact de siguranță NC, reacție conform F2/F3. Contactul nu are polaritate; nu conectați la acesta tensiune externă. |
| A / B – tastatură | Selector de cod cu decodor R800; selectați F14 = 1. |
| S1 / GND | Transponder sau cititor cu R700; selectați F14 = 0. Imaginea originală indică firul roșu la S1 și firul negru la GND. |
| Antenă | RG58: conductorul central la intrarea de semnal a antenei, ecranajul la borna cu simbolul de ecranare. |
NO înseamnă deschis în repaus, NC înseamnă închis în repaus, iar borna comună a contactului este COM/C. Pentru o comandă obișnuită, nu conectați 230 V de la rețea la intrările 2–7 sau 2–3P. Dezactivați STOP-ul neutilizat prin F1; dezactivați CX/CY neutilizate prin F2/F3. Nu dezactivați funcția de siguranță conectată ca soluție la o defecțiune.

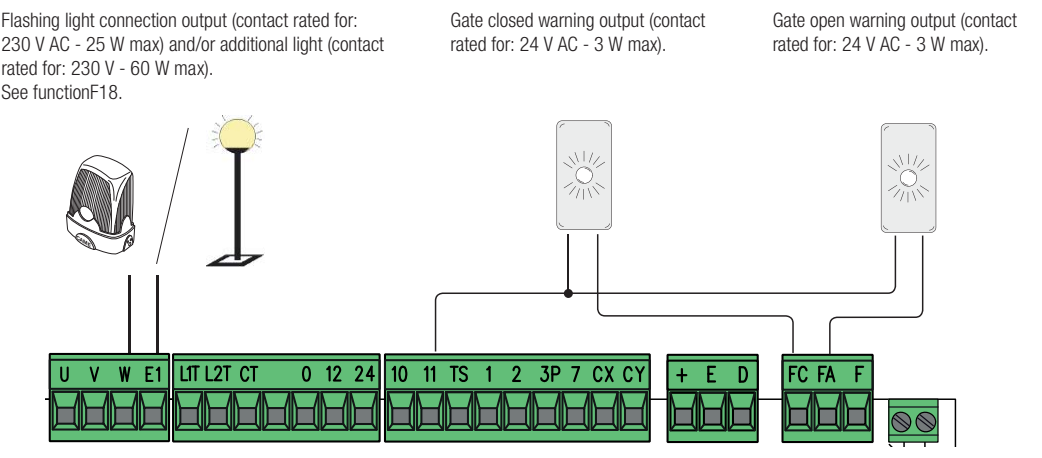

Lampă de semnalizare și indicarea stării
| Ieșire | Tensiune / putere / mod |
|---|---|
| W–E1 | KLED230: 230 V AC, limită de ieșire 25 W, F18 = OFF. Pentru iluminarea pe durata ciclului 230 V AC, maximum 60 W, F18 = 1 și F19 activat. Curent alternativ, fără +/−; nu conectați aici o lampă de semnalizare de 24 V. |
| 11–FA | Semnalizare poartă deschisă: 24 V AC, maximum 3 W, fără +/−. |
| 11–FC | Semnalizare poartă închisă: 24 V AC, maximum 3 W, fără +/−. |

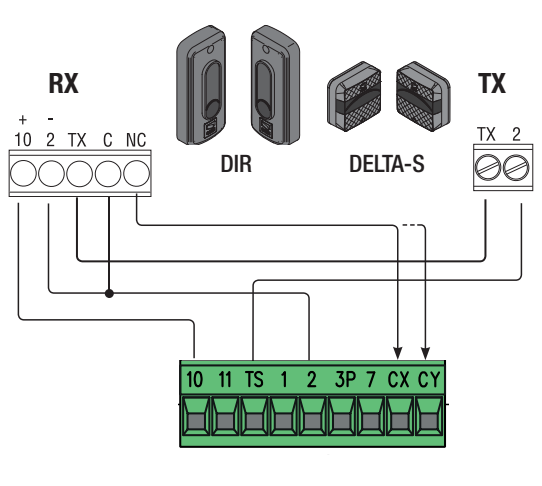

Fotocelule CAME DIR10
DIR10 sunt un emițător TX și un receptor RX sincronizate, cu o rază de acțiune de 10 m. Pentru această conexiune, setați fotocelulele la 24 V; alimentarea este de 24 V AC. Perechea are un consum de 60 mA la 24 V AC. Bornele RX 10 și TX TX sunt marcate cu + în schema originală, iar bornele 2 cu −; când sunt alimentate de la placă, acestea sunt curent alternativ, fără polaritate de curent continuu. Respectați conexiunea specifică de sincronizare TX, nu doar perechea de fire de alimentare.

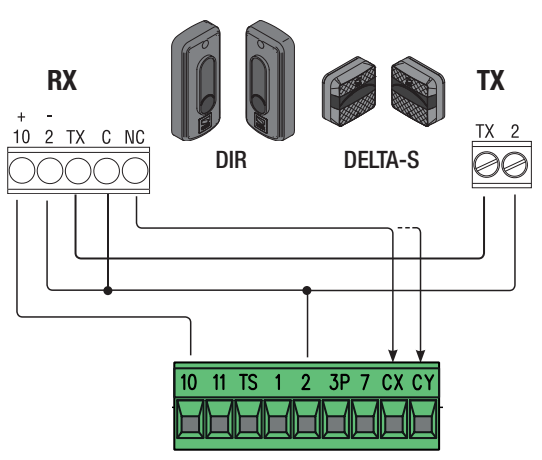

| Bornă DIR10 | Conectare obișnuită | Conectare cu testare |
|---|---|---|
| RX 10 (marcaj +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (marcaj −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (marcaj +) | Conectați TX între receptor și emițător | Aceeași conexiune |
| TX 2 (marcaj −) | ZBX7N 2 | ZBX7N TS |
| RX C – contact comun | ZBX7N 2 | ZBX7N 11 |
| RX NC – contact de siguranță | ZBX7N CX, eventual CY | ZBX7N CX, eventual CY |
| Funcții | F2 = C1 (la CX), F5 = OFF | F2 = C1 (la CX), F5 = 1 |
| Pentru intrarea CY | F3 = reacția selectată | F3 = reacția selectată; F5 = 2 sau 4 pentru testarea atât a CX, cât și a CY |
La C1, deschiderea contactului în timpul închiderii provoacă deschiderea porții. C2 provoacă închiderea porții în timpul deschiderii; C3 oprește mișcarea, apoi urmează închiderea automată; este disponibilă numai cu F19 activ. C4 oprește mișcarea, iar după îndepărtarea obstacolului mișcarea se reia. Alegeți reacția în funcție de zona protejată. După conectare, verificați funcționarea întrerupând fasciculul în timpul mișcării corespunzătoare.
Testarea nu constă doar într-o setare din meniu. Mai întâi conectați bornele conform schemei de testare, apoi activați F5. Dacă testarea eșuează, placa nu va executa comanda și va afișa E4. DELTA are alte borne; nu folosiți pentru aceasta schema de conexiuni DIR10.

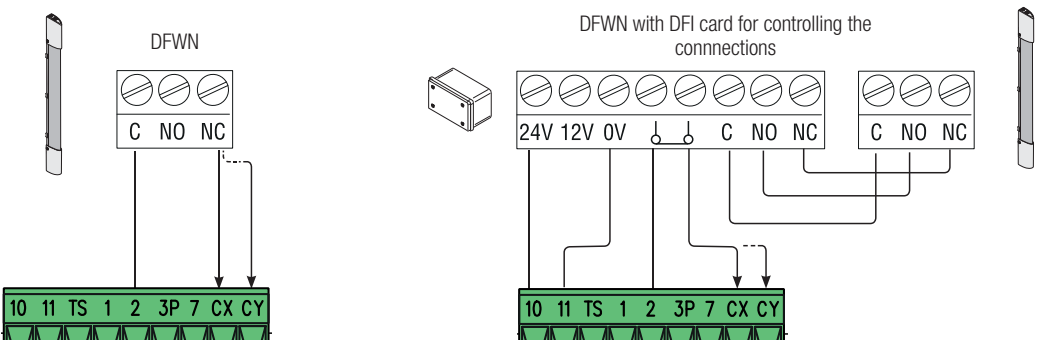

Muchii de siguranță
Conectați muchia DFWN cu contact fără potențial NC între 2 și CX/CY și selectați C7 sau C8. Pentru interfața DFI, utilizați alimentarea și contactele separate indicate mai jos; muchia cu contact NC nu se alimentează astfel. Opțiunile r7/r8 sunt destinate muchiei rezistive corespunzătoare de 8,2 kΩ, nu unui contact oarecare. Tipul concret, amplasarea și forța rezultată trebuie verificate printr-un test de siguranță.
| Bornă DFI originală | ZBX7N / muchie de siguranță |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Alimentarea din această schemă este 24 V AC, fără polaritate de curent continuu +/−; borna 12V rămâne liberă. Limita totală de putere a ieșirii 10–11 pentru accesorii este de 20 W. |
| Perechea de borne cu simbolul contactului | În imaginea originală, imediat în dreapta bornei 0V: stânga → ZBX7N 2, dreapta → CX sau CY. Contactul de siguranță fără potențial nu are polaritate; configurați reacția prin F2/F3. |
| C / NO / NC | Conectați bornele DFI cu denumiri identice la bornele C / NO / NC ale muchiei DFWN, conform imaginii. Nu le confundați cu perechea separată de borne ale contactului de ieșire către placă. |
Prima pornire
- Verificați opritoarele mecanice și de limitare, fixarea corectă a motorului, protejarea cablurilor și conectarea dispozitivelor de siguranță.
- Porniți alimentarea; verificați LED-ul PWR și funcționarea afișajului. În A1, verificați 2 = BX708AGS.
- Setați F54 în funcție de direcția reală de deplasare și F1 în funcție de STOP-ul conectat. Configurați CX/CY și, dacă este cazul, testul F5. Pentru învățare, lăsați F11 = ON.
- Executați A3 – învățarea cursei.
- Configurați numai funcțiile de operare necesare, adăugați telecomenzile și testați întreaga cursă, deschiderea parțială, STOP-ul, fotocelulele, muchiile și lampa de semnalizare.
Prima manevră normală după pornirea alimentării este deschiderea. În această etapă, așteptați deschiderea completă; închiderea nu este disponibilă. Calibrarea A3 are secvența proprie, prezentată mai jos. În caz de zgomot neobișnuit, vibrații sau direcție greșită, acționați imediat ESC/STOP și eliminați cauza.
A3 – învățarea automată a cursei
Condiții preliminare: F11 = ON, A1 și F54 setate corect, limitatoarele de cursă reglate, ambele opritoare mecanice fixe montate, iar canatul aproximativ la jumătatea cursei. După deplasarea manuală, blocați din nou motorul. Asigurați-vă că întreaga cursă este liberă.
În timpul calibrării, dispozitivele de siguranță sunt dezactivate. Tehnicianul trebuie să supravegheze direct întreaga mișcare și să împiedice accesul persoanelor în zona porții.

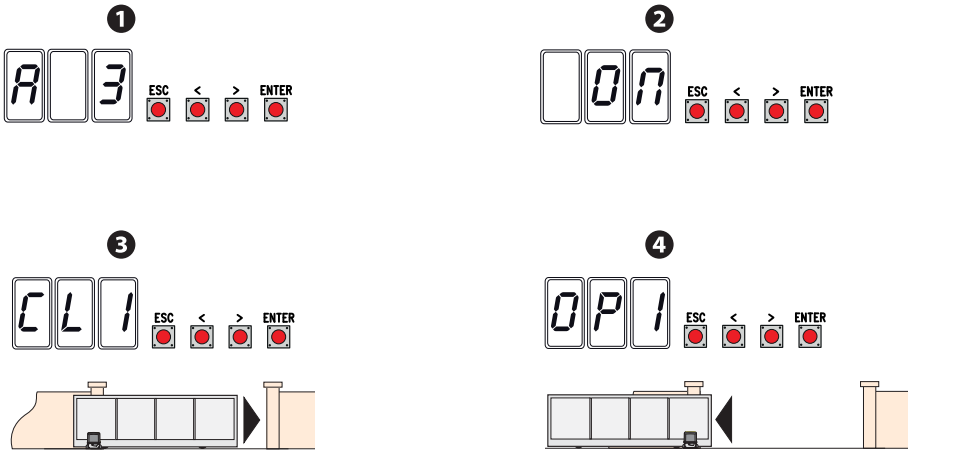

- Țineți apăsat ENTER cel puțin 1 s, selectați A3 cu săgețile și confirmați cu ENTER.
- Selectați ON și confirmați cu ENTER.
- Poarta mai întâi se închide până la poziția de capăt; afișajul indică CL1.
- Apoi se deschide până la poziția de capăt; afișajul indică OP1. Nu interveniți în zona de deplasare.
- La final, verificați un ciclu complet, oprirea și reacția selectată a fiecărui dispozitiv de siguranță. În caz de E1 sau E2, identificați cauza folosind diagnosticarea și repetați calibrarea numai după remedierea problemei.

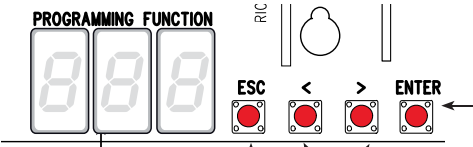

Programarea prin intermediul afișajului
Efectuați setările cu motorul oprit. Țineți apăsat ENTER cel puțin 1 secundă, selectați funcția cu săgețile </>, ENTER deschide valoarea acesteia. Modificați valoarea cu săgețile, apoi confirmați și salvați cu ENTER. ESC anulează modificarea neconfirmată și iese din meniu; meniul se închide și după 10 secunde de inactivitate. Nu considerați salvată o modificare neconfirmată.
În afara meniului, în timpul testării, săgețile servesc la deplasare, iar ESC la oprire. Urmăriți pe afișaj valorile de programare și confirmarea. LED-ul PWR indică prezența alimentării.
Funcțiile F – setări complete
Valorile din fabrică pentru versiunea ZBX7N indicată sunt scrise cu caractere aldine. Disponibilitatea funcției depinde de placa conectată, de encoderul activat și de funcțiile asociate. Notați setarea inițială înainte de a o modifica. Nu setați sensibilitatea F34/F35 și cuplul de pornire în funcție de masa maximă; după reglare, trebuie să verificați forțele și protecția.
Utilizatori și sistem U / A / H
Înregistrarea telecomenzilor
ZBX7N cu placă radio AF43S 433,92 MHz gestionează până la 250 de utilizatori. TOP44RBN utilizează Rolling Code la 433,92 MHz. În meniul U4 trebuie activată codarea corespunzătoare; nu presupuneți că orice telecomandă cu aceeași frecvență este compatibilă.
Introduceți sau scoateți placa AF numai când alimentarea este oprită. La U4 = 1 sunt permise toate codurile acceptate, iar U4 = 2 limitează recepția la Rolling Code. Înainte de confirmarea selecției U4, luați în calcul ștergerea memoriei radio: în această versiune mai veche, telecomenzile înregistrate sunt șterse automat la selectarea codării. Notați mai întâi utilizatorii și pregătiți reînregistrarea acestora; simpla potrivire a setării F8 nu confirmă comportamentul U4.

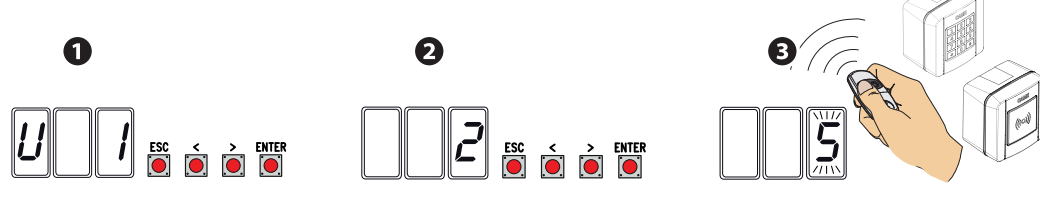

- Selectați U1 din meniu și apăsați ENTER.
- Selectați comanda: 1 = deschidere/închidere; 2 = deschidere–STOP–închidere–STOP; 3 = doar deschidere; 4 = deschidere parțială.
- Confirmați cu ENTER. Pe afișaj va clipi timp de câteva secunde un număr liber de utilizator, între 1 și 250.
- În timp ce numărul clipește, transmiteți codul apăsând butonul dorit de pe telecomandă. Notați poziția înregistrată; după ieșirea din meniu, verificați comanda.
- Pentru o altă funcție sau un alt utilizator, repetați procedura U1. Dacă apare eroarea E15, verificați placa, frecvența și codarea.
Ștergerea unuia sau a tuturor utilizatorilor
Un utilizator: U2 → ENTER → selectați numărul înregistrat cu săgețile → ENTER. Text CLr confirmă ștergerea. Toți utilizatorii: U3 → ENTER → PORNIT → ENTER. U3 nu este nici resetarea parametrilor A4, nici calibrarea A3.
Resetarea parametrilor și transferul memoriei
A4 – parametri din fabrică
Înainte de resetare, notați A1, F54, setările intrărilor de siguranță, închiderea automată și datele de acces. Selectați A4, confirmați cu ENTER, selectați PORNIT și confirmați din nou cu ENTER. Apoi verificați toți parametrii necesari, starea calibrării și funcțiile de siguranță. Nu considerați că A4 confirmă ștergerea tuturor utilizatorilor radio; pentru ștergerea acestora se folosește U3.
F50 / F51 – Memory Roll
- Deconectați alimentarea și introduceți Memory Roll în slotul marcat.
- După pornire, selectați F50 = ON și confirmați cu ENTER; utilizatorii și configurația vor fi salvate.
- Înainte de a scoate cardul și a-l introduce într-o altă placă compatibilă, deconectați din nou alimentarea.
- Pe placa de destinație, selectați F51 = ON și confirmați cu ENTER. Verificați setările transferate în raport cu motorul și instalația concrete.
- După transfer, se recomandă scoaterea cardului, întotdeauna cu alimentarea deconectată.

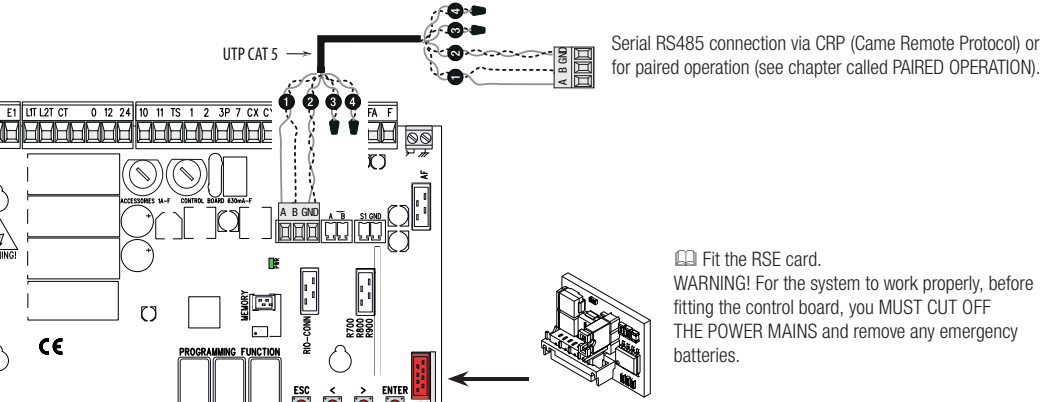

Două motoare MASTER / SLAVE
În ambele plăci introduceți RSE fără alimentare și conectați A–A, B–B și GND–GND folosind UTP CAT5. Conectați comenzile și elementele de siguranță la MASTER. Pe MASTER setați F49 = 1, valoarea corectă pentru F54, F52 = ON și confirmați transferul; apoi porniți A3. Înregistrați utilizatorii pe MASTER. Butoanele de programare ale SLAVE sunt dezactivate în modul de cuplare.
Comanda obișnuită de deschidere/închidere sau doar de deschidere acționează ambele canaturi; comanda de deschidere parțială deschide doar MASTER. Cuplarea a două motoare nu mărește limita de greutate pentru un singur canat. Pentru comunicarea CRP independentă, utilizați valorile corespunzătoare F49/F56/F63, nu modul MASTER/SLAVE.
Dispozitive de siguranță wireless RIO
RIOCN8WS se conectează la RIO-CONN fără alimentare. Setați muchiile de siguranță RIOED8WS și fotocelulele RIOPH8WS prin parametrii F65–F68 corespunzători și în funcție de cablarea lor; RIOLX8WS este destinat semnalizării wireless. Fără configurare, placa poate semnala E18; în caz de defecțiune sau interferențe de comunicare, E17. Nu confundați RIO-CONN cu soclul AF pentru telecomenzi.
Diagnosticarea și remedierea defecțiunilor
| Afișaj | Semnificație | Verificare / soluție |
|---|---|---|
| E1 | Eroare de calibrare. | Verificați opritoarele mecanice și de limită, deplasarea liberă, A1 și F54; apoi repetați A3. |
| E2 | Calibrare / configurare a encoderului. | Mai întâi verificați dacă a fost finalizată cu succes învățarea A3, și verificați F11. E2 în sine nu este E3 – defecțiune a encoderului. Dacă mesajul persistă după învățarea efectuată corect, verificați cablajul de fabrică al encoderului și apelați la service. |
| E3 | Defecțiune a encoderului. | Cu alimentarea deconectată, verificați conectorul și firele +/E/D; solicitați service pentru remedierea deteriorărilor. Nu dezactivați protecția în loc să remediați defecțiunea. |
| E4 | Eroare la testul de siguranță. | Comparați cablarea efectivă TS, alimentarea și contactul fotocelulelor cu F5 și F2/F3. |
| E7 | Timp de funcționare insuficient. | Verificați rezistența pe toată cursa, pozițiile de capăt și calibrarea. Nu măriți forța dacă poarta se blochează. |
| E8 | Ușița de deblocare este deschisă. | Blocați mecanismul și închideți ușița; verificați detectarea acesteia. |
| E9 | Obstacol la închidere. | Îndepărtați obstacolul; verificați manual ghidajul/cremaliera, apoi F34/F35. |
| E10 | Obstacol la deschidere. | Îndepărtați obstacolul de pe traseul de deschidere, verificați ghidajul și limitatorul de cursă; apoi reglați sensibilitatea. |
| E11 | A fost atins numărul maxim de obstacole detectate. | Verificați dacă există rezistență repetată sau obstacole pe toată cursa și controlați encoderul; după remediere, efectuați o probă. |
| E15 | Telecomandă incompatibilă. | Verificați placa AF, frecvența și U4; nu încercați să remediați eroarea prin resetarea întregii plăci. |
| E17 | Eroare a sistemului wireless. | Verificați interfața RIO, dispozitivele și eventualele interferențe. Sistemul poate bloca mișcarea. |
| E18 | Configurația sistemului wireless lipsește. | Verificați RIOCN8WS și configurați valorile F65–F68 corespunzătoare și dispozitivele. |
Când poarta nu se mișcă sau nu se închide
Nu se mișcă în nicio direcție: verificați alimentarea, blocarea motorului, ușița, starea STOP și contactele de siguranță, bateria telecomenzii și dacă există o comandă blocată. Se deschide, dar nu se închide: verificați fasciculul fotocelulelor, alinierea acestora, contactul NC și configurarea CX/CY; nu instalați o punte permanentă peste un dispozitiv de protecție conectat.
Siguranțe ZBX7N pentru 230 V
| Siguranță | Valoare / tip |
|---|---|
| LINE – rețea | 5 A-F, rapidă |
| BOARD – placă | 630 mA-F, rapidă |
| ACCESSORIES – accesorii | 1 A-F, rapidă |
Deconectați alimentarea înainte de a verifica siguranțele. Utilizați aceeași valoare și același tip rapid; o siguranță de valoare mai mare sau înlocuirea repetată fără remedierea scurtcircuitului nu reprezintă o reparație.
Întreținere și reglarea forței
Verificați periodic curățenia traseului și a cremalierei, deplasarea liberă, fixările, opritoarele de limită, deteriorarea cablurilor, deblocarea și funcționarea fiecărui dispozitiv de protecție. Deconectați alimentarea înainte de curățare sau intervenție. Lubrifiați doar componentele mecanice care necesită lubrifiere; ghidajul nu trebuie să creeze frecare suplimentară.
Cuplul motorului se reglează cu borna Faston neagră a transformatorului, în pozițiile 1–4: 1 este minimul, 4 maximul. Borna se mută de către un tehnician numai cu alimentarea deconectată, conform imaginii originale. Sensibilitatea encoderului se reglează separat prin F34/F35; un cuplu mai mare sau o sensibilitate mai redusă nu înlocuiesc poziționarea corectă a muchiilor de siguranță și testarea forțelor.
Fișa de service trebuie să includă data, numărul de manevre A5, versiunea H1, reparațiile efectuate și rezultatul testului dispozitivelor de protecție. La final, montați capacele astfel încât să nu prindă cablurile.

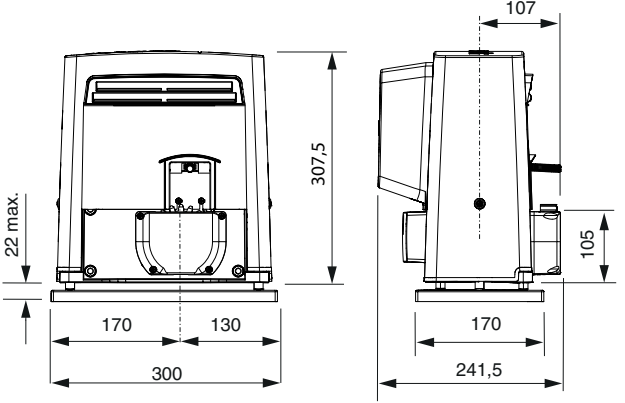

Caracteristici tehnice BX708AGS
Datele corespund versiunii indicate a motorului și a sistemului de comandă. Înainte de montaj, comparați alimentarea, marcajul motorului și valorile cu cele de pe plăcuța acestuia.
| Parametru | Valoare |
|---|---|
| Greutatea maximă a canatului | 800 kg |
| Lungimea maximă a canatului | 14 m |
| Alimentare de la rețea | 230 V AC, 50/60 Hz |
| Alimentarea motorului | 230 V AC |
| Putere | 530 W |
| Forță de împingere | 800 N |
| Viteză de deplasare | 10 m/min |
| Grad de protecție | IP44 |
| Temperatura de funcționare | −20 până la +55 °C |
| Cicluri pe oră | 17 pentru o poartă de referință de 4 m / 20 °C |
| Cicluri consecutive | 6 pentru o poartă de referință de 4 m / 20 °C |
| Condensator | 20 µF |
| Consum în stand-by | 2,4 W |
| Consum cu modulul Green Power | 0,5 W; modulul nu este o baterie de rezervă obișnuită |
| Protecție termică a motorului | 150 °C |
| Clasa de protecție electrică | I |
| Greutatea automatizării propriu-zise | 15 kg |
| Pinion | modul 4 |
| Limitatoare de cursă | mecanice |
| Unitate de comandă | ZBX7N cu afișaj și encoder |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
