Set de automatizare pentru poartă culisantă de până la 400 kg CAME BXL04AGS, 801MS-0140 (D)
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
1.863,11 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului Set de automatizare pentru poartă culisantă de până la 400 kg CAME BXL04AGS, 801MS-0140 (D)
Motor CAME BXL04AGS este destinat pentru porți culisante cu o greutate de până la 400 kg și o lățime de trecere de până la 10 m. Are un întrerupător de oprire electromecanic. Motorul nu este reversibil. Caracteristici tehnice detaliate ». Manual de descărcat ».
BXL04AGS cu placă de comandă ZN6 este un motor pentru poartă culisantă, cu motor de 24 V DC și limitatoare de cursă mecanice. Alimentarea de la rețea este de 230 V AC. Evaluați împreună greutatea, lungimea și rezistența la deplasare a porții; motorul nu este o soluție pentru o canată care se deplasează greu sau este deteriorată.
Montajul, conectarea la rețea și punerea în funcțiune trebuie efectuate de un tehnician calificat. Înainte de orice intervenție, deconectați alimentarea de la rețea și eventualele baterii. Encoderul și fotocelulele nu înlocuiesc opritoarele fixe, protecția punctelor periculoase și verificarea forțelor pe poarta montată.
Verificați placa înainte de programare. Următoarele setări se aplică pentru ZN6 cu cinci comutatoare DIP, trei trimmere și butonul P1. Dacă motorul are o altă placă sau un afișaj, nu utilizați aceste combinații DIP.

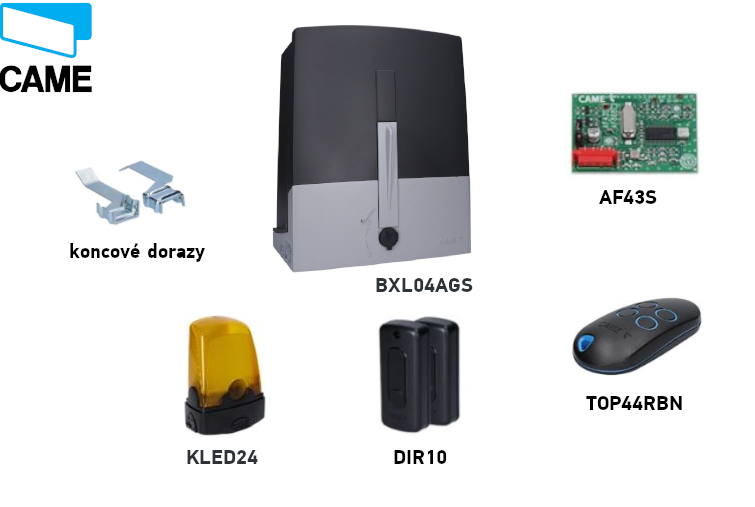

Kit CAME BXL04AGS
Kitul include un motor de 24 V, o telecomandă, fotocelule, un receptor radio și un girofar. Alegeți elementele suplimentare, în special cremaliera și comenzile suplimentare, în funcție de poarta respectivă. Verificați modelul unității de comandă și componentele livrate înainte de conectare.
| Caracteristică | CAME BXL04AGS |
|---|---|
| Kit |  BXL04AGS / 801MS-0140 (D) |
| Canată max. | 400 kg / 10 m |
| Motor / putere | 24 V DC / 150 W |
| Unitatea de comandă din acest manual | ZN6: DIP, P1, trimmere |
| Funcționare | Ciclu de funcționare 50 % |
| Memorie radio | 25 de utilizatori |
Accesorii compatibile
| Ce | De ce | Tip |
|---|---|---|
| Fotocelule | Monitorizarea trecerii; selectați reacția intrării de siguranță. | CAME DIR10, 12/24 V AC/DC, rază de acțiune 10 m; conectare și testare. |
| Girofar | Semnalizarea deplasării porții. | CAME KLED24, 24 V AC/DC, 2 W; bornele girofarului. |
| Receptor | Comandă radio cu codare identică. | AF43S, 433,92 MHz, card AF plug-in; împerechere pe placă. |
| Telecomandă | Transmițător suplimentar pentru un sistem compatibil cu cod fix. | TOP-432EE, 433,92 MHz; verificați cardul AF și codarea configurată. |
| Cremalieră | Transmiterea mișcării către canată. | Cremaliere, modul 4; montaj și joc. |
| Buton / selector cu cheie | Comandă locală sau STOP. | Întrerupătoare și elemente de comandă; contact NO fără potențial pentru comandă, NC pentru STOP. Borne. |
Montarea motorului
Cu motorul deblocat, poarta trebuie să se deplaseze ușor pe toată cursa, fără înclinări, roți deteriorate sau riscul de a ieși din ghidaj. Verificați opritoarele mecanice fixe în poziția deschisă și închisă, stabilitatea suportului și protejarea zonelor în care canata ar putea strivi pe cineva. În zona motorului nu trebuie să băltească apă și nici să ajungă un jet direct de apă.

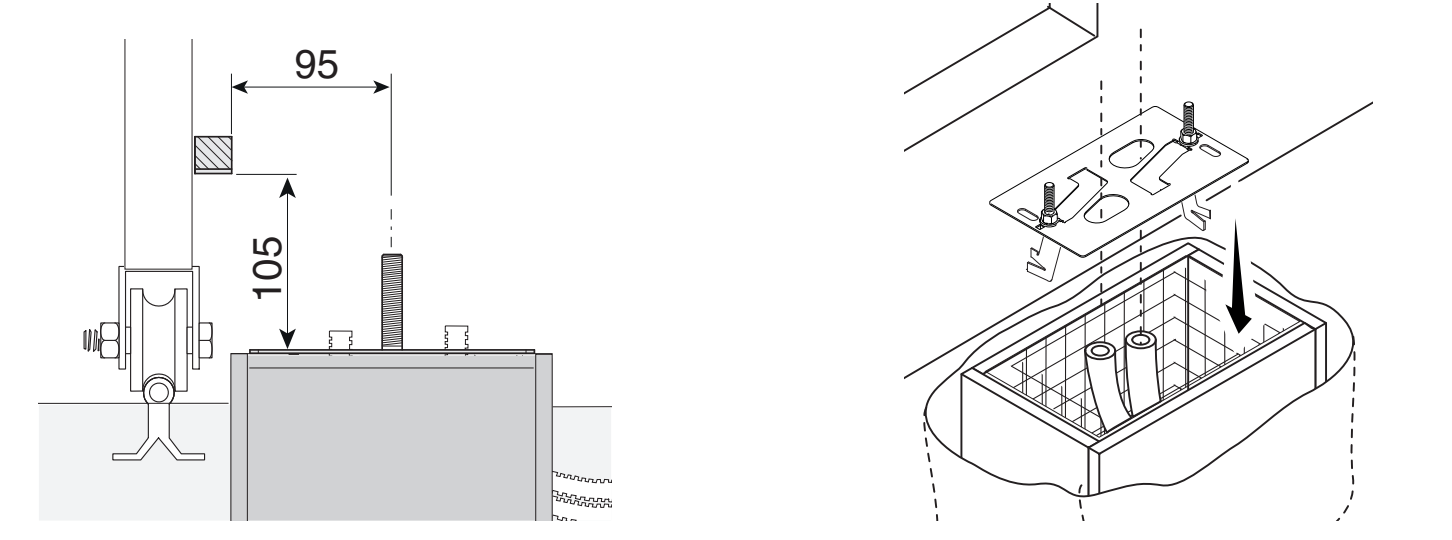

Fundație și placă de ancorare

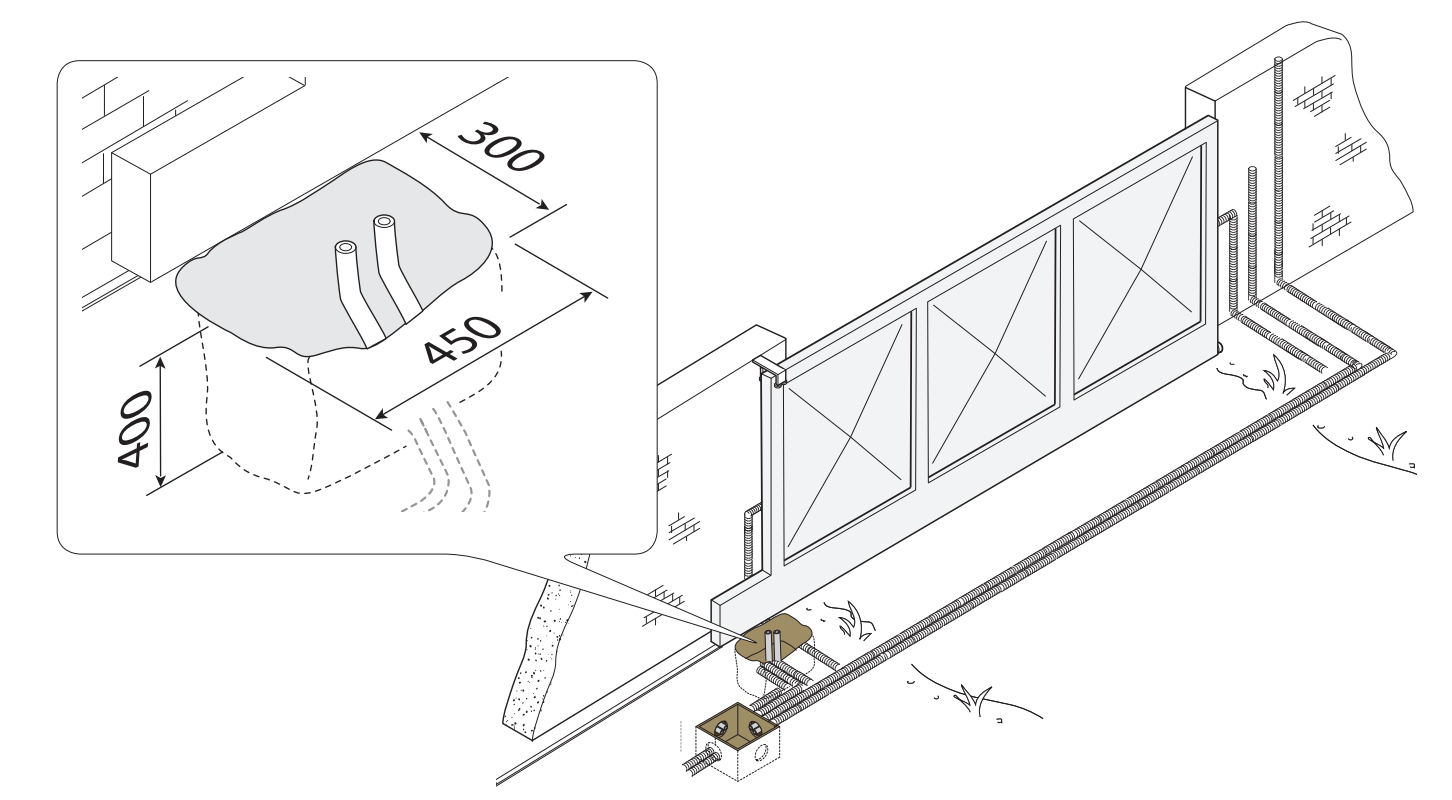

Exemplul de instalare prevede o săpătură de 450 × 300 mm și o adâncime de 400 mm. Adaptați dimensiunile fundației la sol și la poarta respectivă. Cofrajul trebuie să depășească nivelul terenului cu 50 mm; folosiți armătură și ancore M12. Pentru alimentarea motorului se recomandă un tub de protecție Ø 40 mm, iar pentru accesorii unul de Ø 25 mm.
Poziționați placa de ancorare orizontal, treceți cablurile prin orificiile acesteia și lăsați porțiunile filetate ale ancorelor deasupra suprafeței. Lăsați betonul să se întărească cel puțin 24 de ore. Stabiliți poziția plăcii față de cremalieră conform desenului cu dimensiuni; înălțimea pinionului diferă la aceste două motoare.

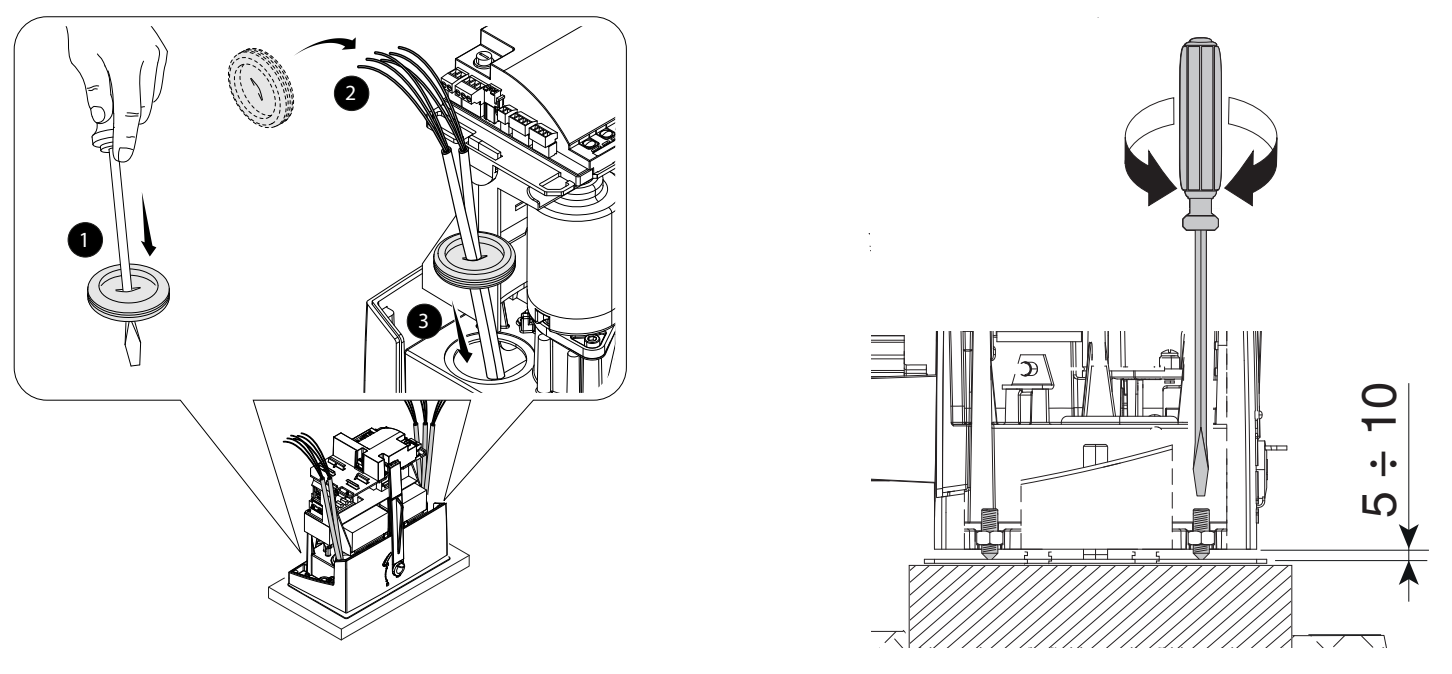

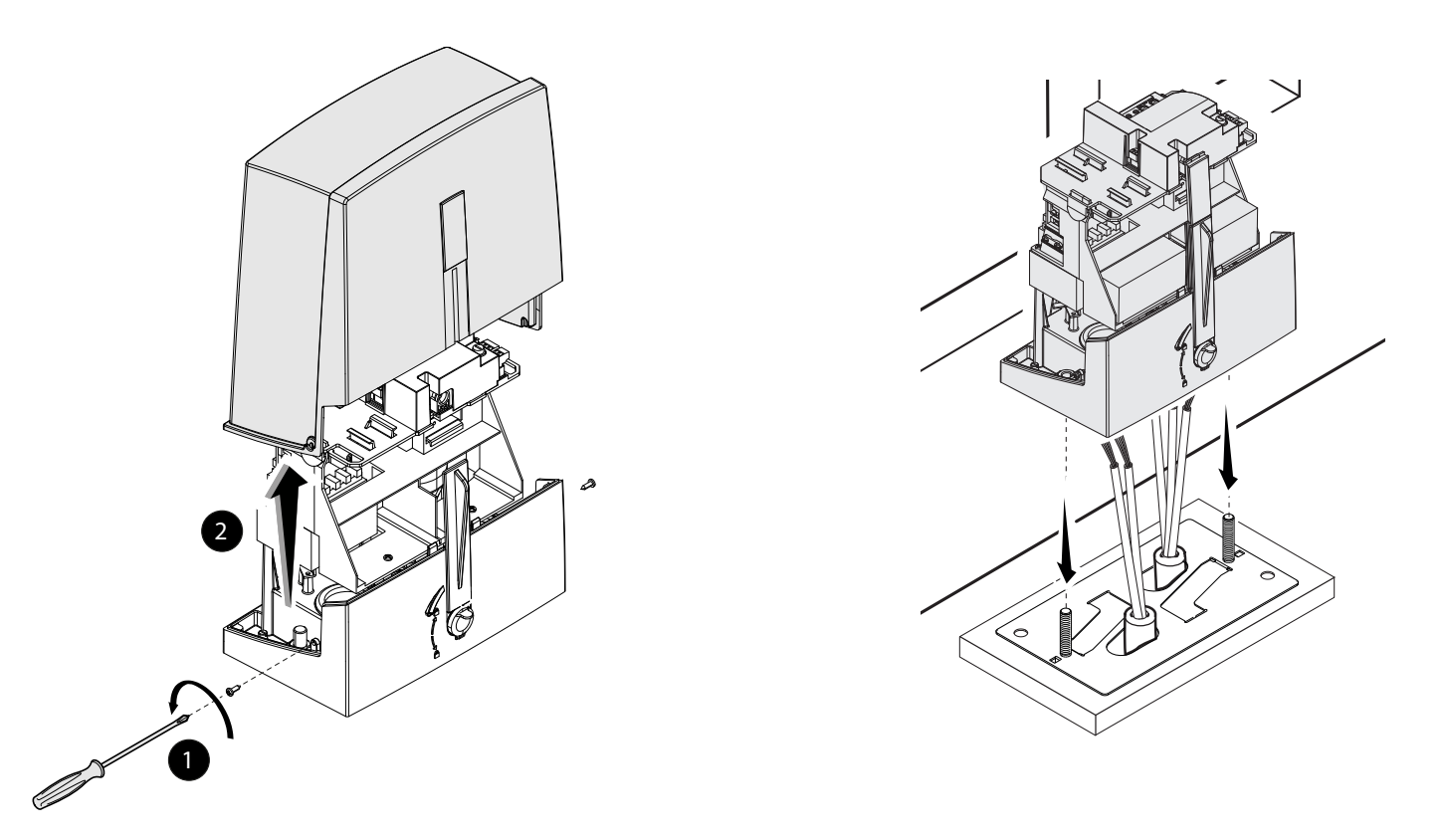

Montare și reglarea înălțimii
Scoateți capacul și montați motorul pe placă. Cablurile trebuie să treacă prin partea inferioară a carcasei și prin presetupele montate corect. În timpul reglării, ridicați motorul cu ajutorul picioarelor filetate cu 5–10 mm, pentru a păstra o rezervă pentru reglarea angrenării.

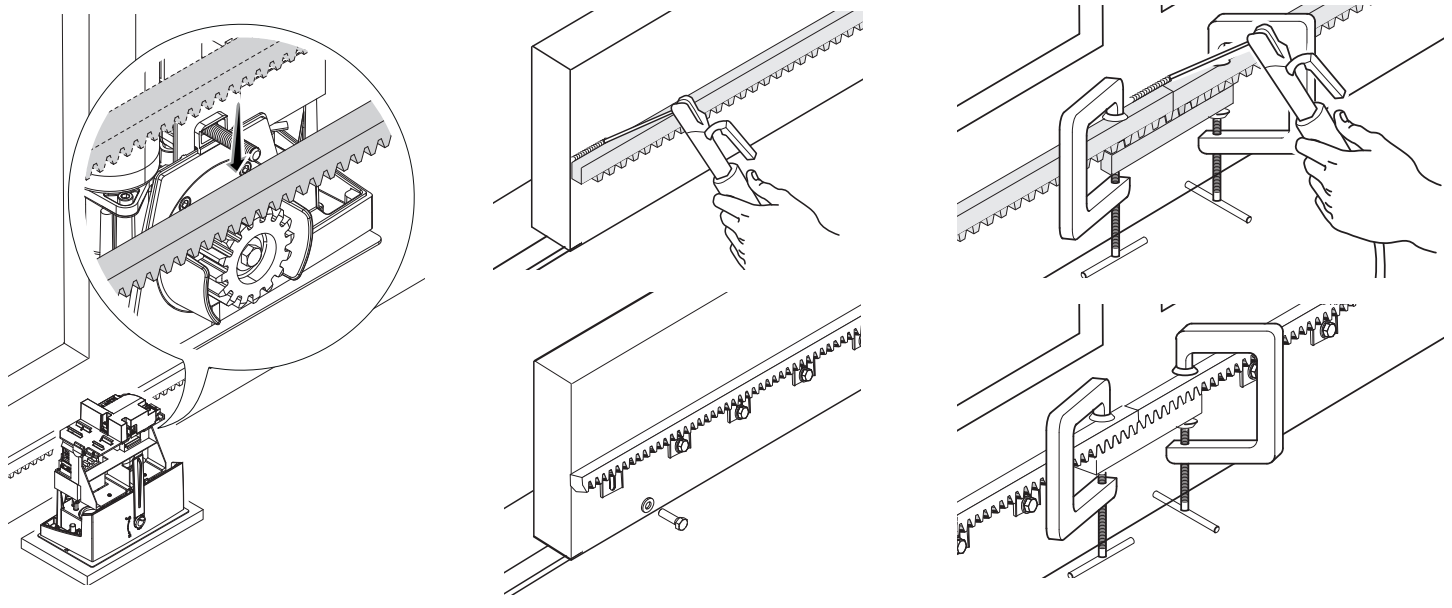

Cremalieră și jocul angrenării
Deblocați motorul și fixați cremaliera deplasând manual canata. La îmbinarea elementelor, folosiți o bucată de cremalieră auxiliară sub îmbinare, astfel încât dinții să continue să se alinieze fără întrerupere. După montaj, reglați poziția verticală și orizontală a motorului.

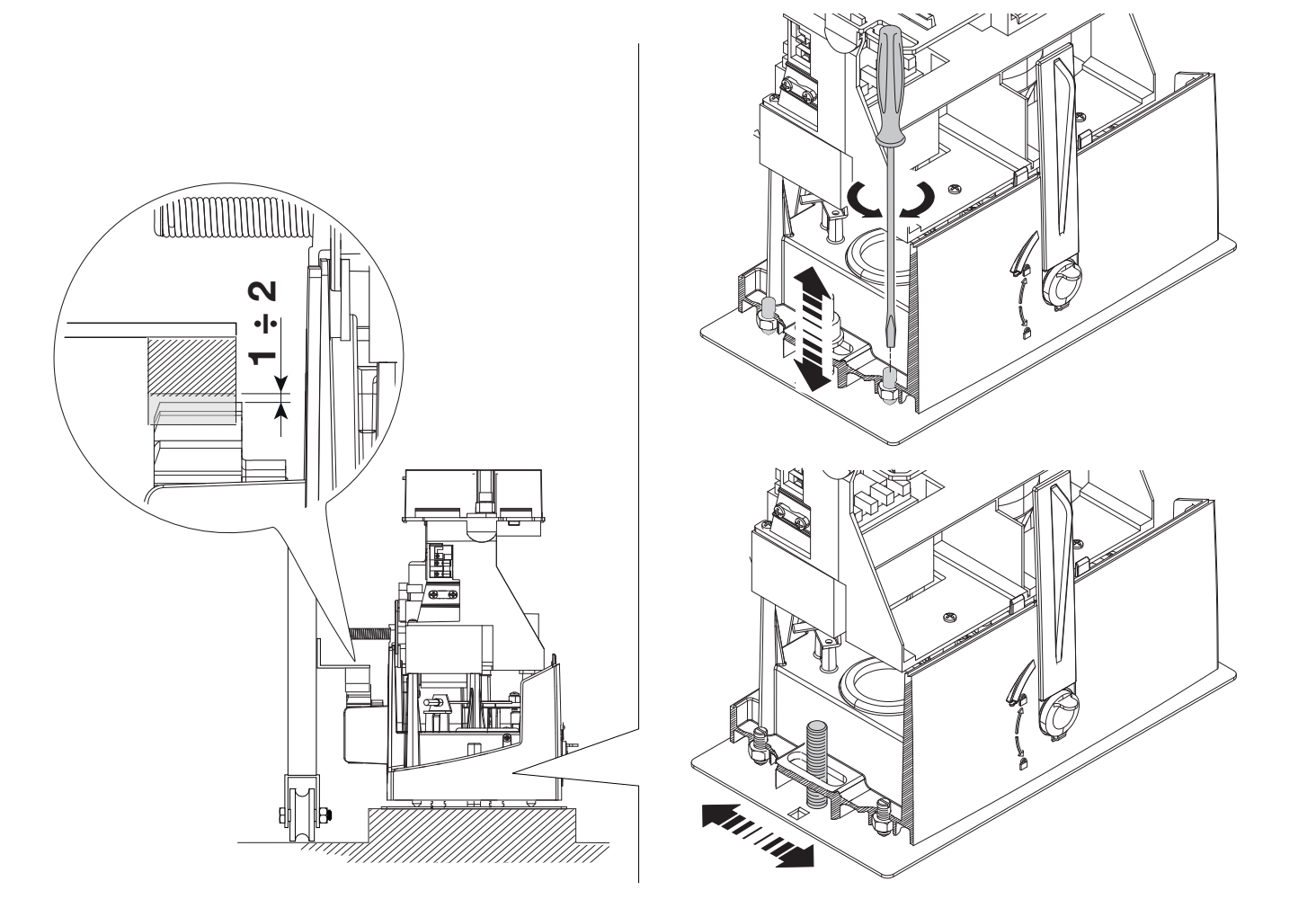

Lăsați un joc de 1–2 mm între cremalieră și pinion. Greutatea porții nu trebuie să se sprijine pe motor. Parcurgeți manual întreaga cursă, verificați angrenarea și îmbinările cremalierei și abia apoi strângeți piulițele și șaibele de pe ancore.

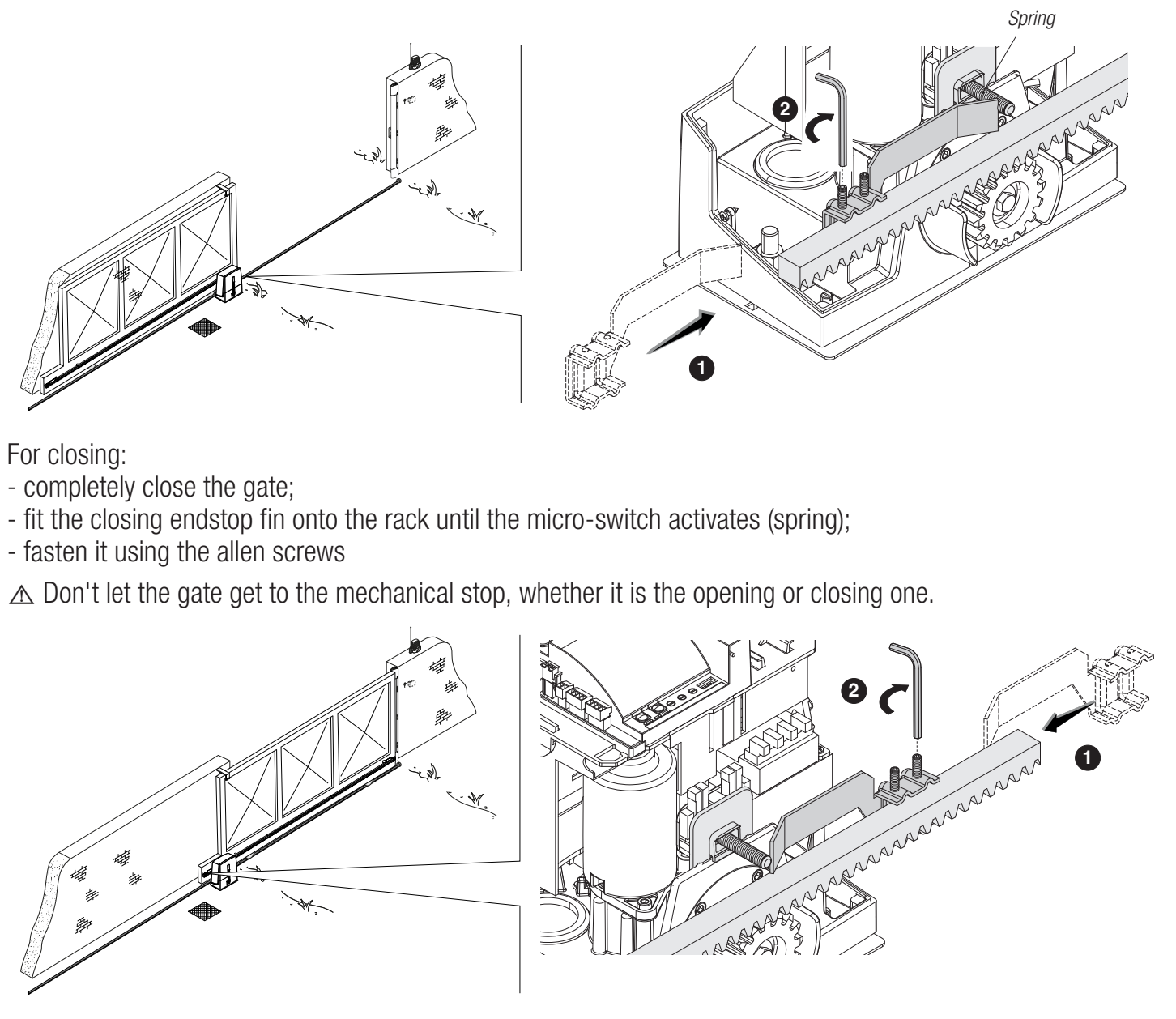

Limitatoare de cursă mecanice
Deplasați manual canata în poziția deschisă. Fixați pe cremalieră opritorul de limită pentru deschidere, astfel încât cama acestuia să acționeze în mod fiabil microîntrerupătorul cu arc. Reglați opritorul de închidere în același mod. Fixați bine opritoarele; opritorul mecanic fix al porții și opritorul de limită al motorului au funcții diferite.
Reglați oprirea astfel încât, la deschiderea sau închiderea obișnuită, motorul să nu împingă canata în opritorul mecanic fix.
Cablare
| Conectare | Cablu / condiție |
|---|---|
| Rețea 230 V AC, L/N/PE | 3G × 1,5 mm² pentru lungimi de până la 20 m; 3G × 2,5 mm² pentru 20–30 m. |
| Lampă de semnalizare / comandă | 2 × 0,5 mm²; verificați secțiunea în funcție de consumul concret și de lungime. |
| Fotocelule DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm², conform schemei DIR sincronizate. Conectați și legătura TX, precum și contactul NC. |
| Antenă | RG58; lungime recomandată de până la 5 m. |
Numărul de conductoare trebuie să fie suficient pentru întreaga schemă aleasă. Pentru trasee mai lungi, consumatori conectați în paralel sau alte accesorii, tehnicianul trebuie să recalculeze secțiunea în funcție de curent și de căderea de tensiune. Protejați cablurile împotriva deteriorării și a contactului cu motorul sau transformatorul; cablul de alimentare de la rețea și circuitele de joasă tensiune trebuie pozate separat, în mod corespunzător.

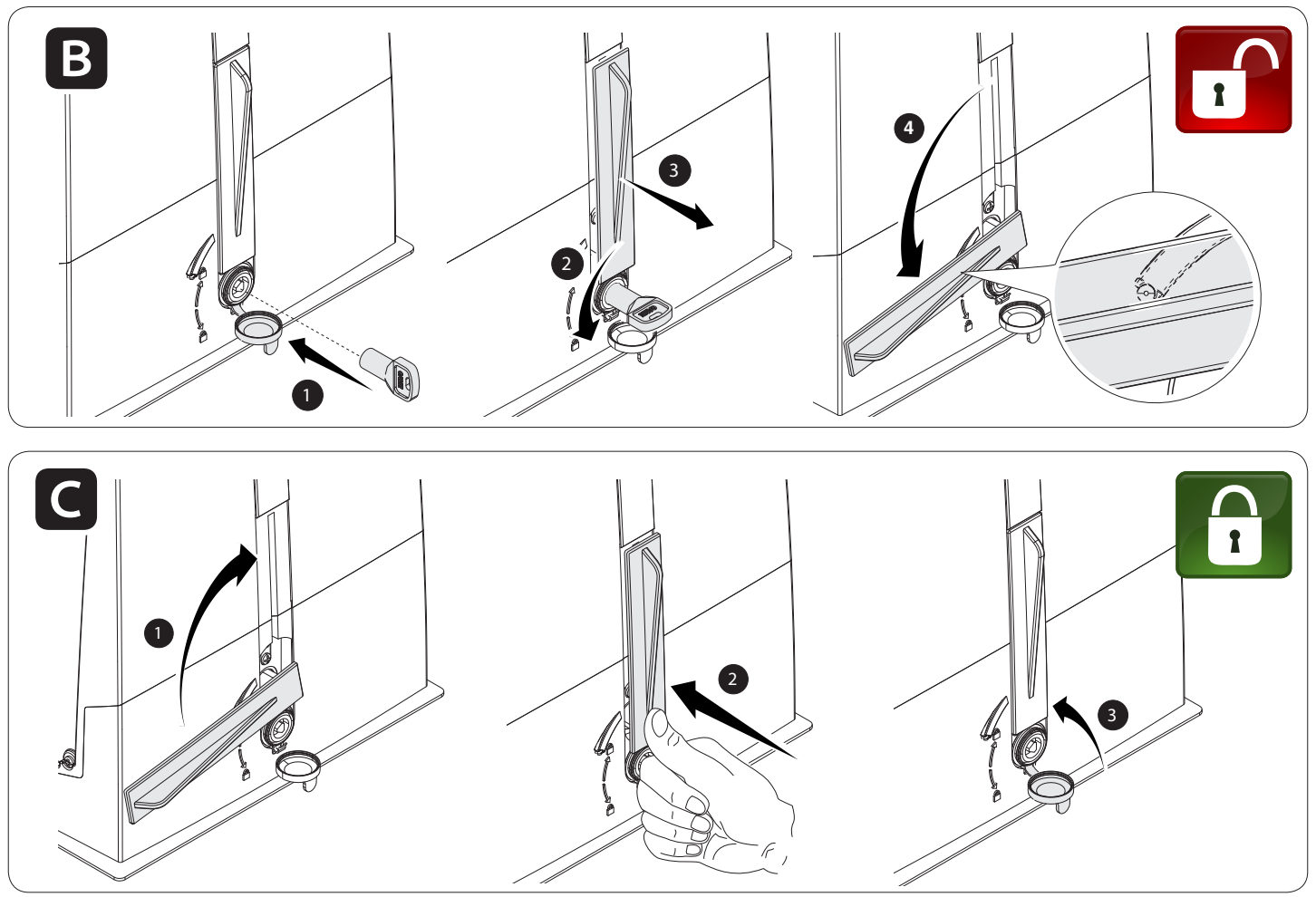

Deblocare manuală în cazul unei pene de curent
Înainte de deplasarea manuală, deconectați alimentarea și asigurați canatul. Deblocarea unei porți deteriorate sau dezechilibrate poate provoca o mișcare necontrolată.
- Introduceți cheia în yală și rotiți-o în sensul acelor de ceasornic.
- Trageți și deschideți maneta de deblocare conform imaginii.
- Deplasați manual poarta cu atenție, fără persoane în calea acesteia.
- Pentru a o bloca din nou, readuceți maneta în poziția inițială și blocați mecanismul. Înainte de a da o comandă motorului, verificați dacă sistemul de acționare este blocat.

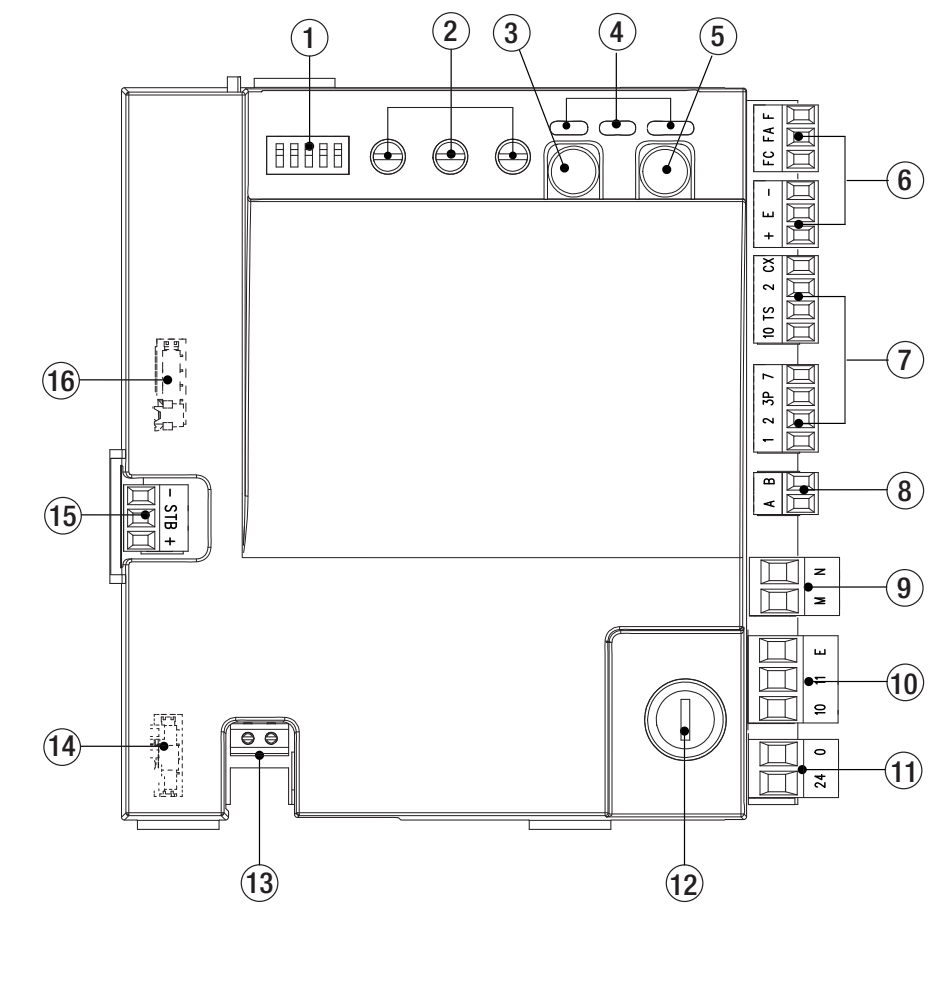

Orientarea pe placa de comandă ZN6
ZN6 are cinci comutatoare DIP, potențiometrele de reglaj A.C.T., SP.SLOW și SENS., butonul de programare P1 și butonul de comandă 7. LED-urile indică alimentarea, comenzile și intrările de siguranță. Pentru funcția radio este necesară o placă încastrabilă în conectorul AF; R800 se utilizează pentru o tastatură cu cod compatibilă.
| Numărul imaginii | Element |
|---|---|
| 1 / 2 / 3 | DIP / potențiometre de reglaj / P1 |
| 4 / 5 | LED / buton de comandă 7 |
| 6 / 7 / 8 | Encoder și limitatoare de cursă / comenzi și siguranță / tastatură A–B |
| 9 / 10 / 11 | Motor M–N / accesorii / alimentarea internă a plăcii |
| 12 / 13 / 14 | Siguranța fuzibilă pentru accesorii / antenă / AF |
| 15 / 16 | RGP1 / R800 |

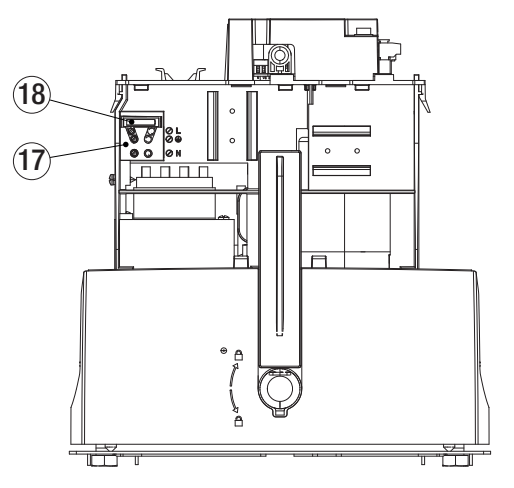

| 17 / 18 | Bornieră de rețea / siguranță fuzibilă de rețea |

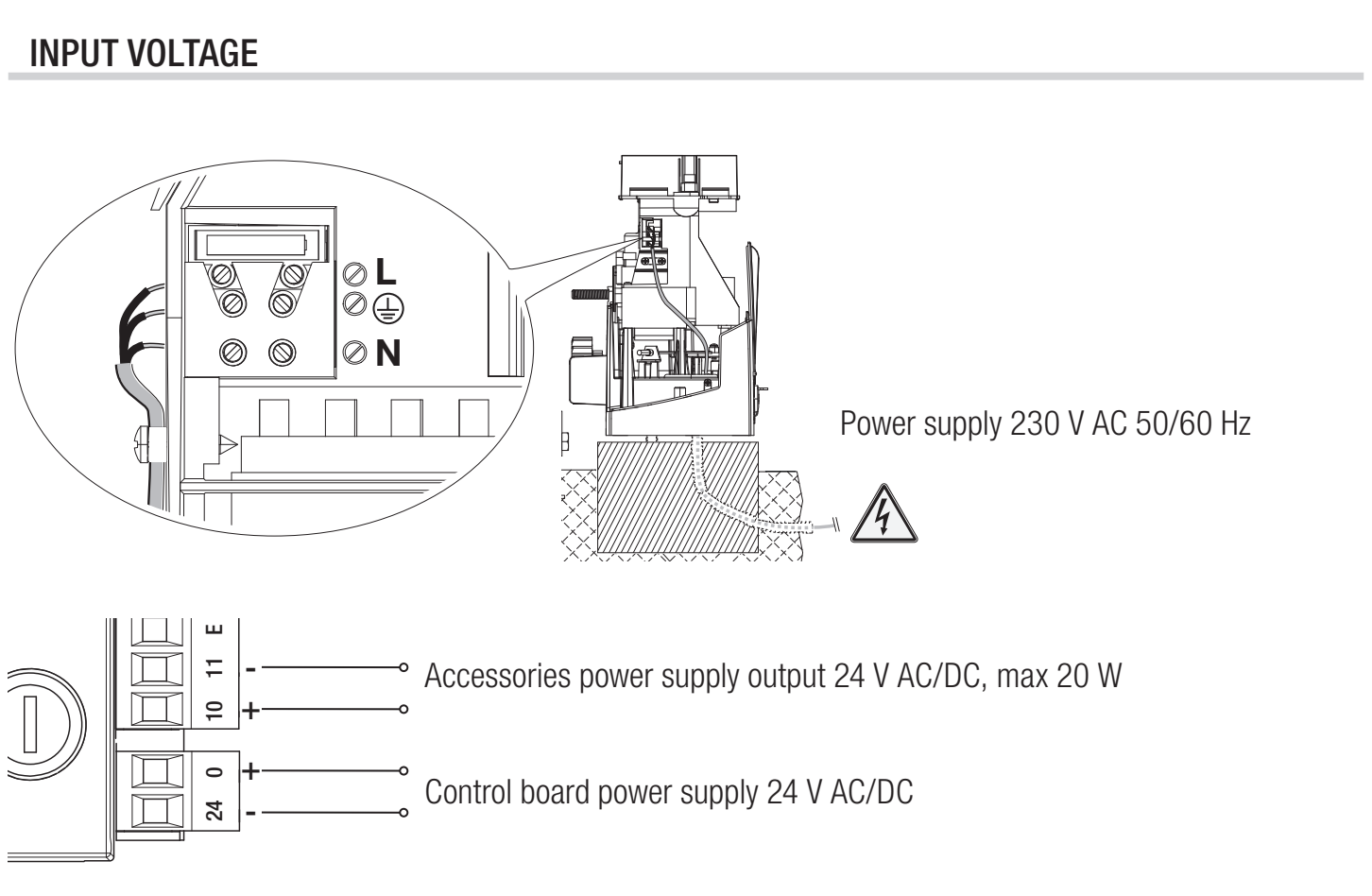

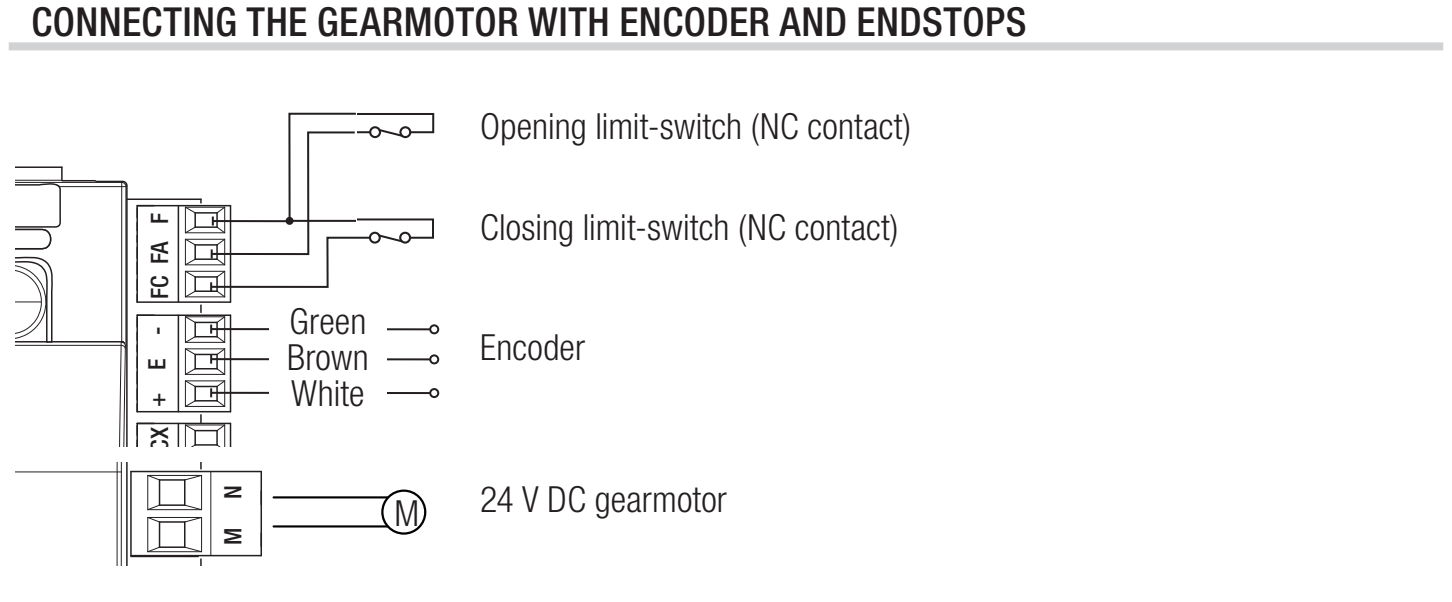

Borne și alimentarea ZN6
| Borne | Utilizare / tensiune / polaritate |
|---|---|
| L / N / PE | Rețea 230 V AC, 50/60 Hz; conectați conductorul de protecție PE. Curent alternativ, fără +/−. |
| 10 / 11 | Accesorii 24 V AC/DC, maximum 20 W în total. În cazul alimentării DC: 10 = plus (+), 11 = minus (−); în cazul alimentării AC, fără polaritate. |
| 10 / E | Ieșire pentru lampă de semnalizare 24 V AC/DC, max. 25 W; în cazul alimentării DC, borna comună 10 este pozitivă, iar E este ieșirea comutată. Nu este o alimentare permanentă pentru accesorii. |
| 24 / 0 | Intrarea internă de alimentare a plăcii 24 V AC/DC; nu o conectați la ieșirea pentru accesorii. În cazul alimentării AC, fără polaritate; în cazul alimentării DC, 0 = +, 24 = −. |
| M / N | Motor 24 V DC; conectați conform schemei originale. Nu conectați la rețeaua de 230 V. |
| + / E / − | Encoder: alimentare +/− și semnal E; nu este o ieșire pentru accesorii. |
| F / FA, F / FC | Limitatoare de cursă: FA pentru deschidere, FC pentru închidere, F comun; contacte NC fără polaritate. |

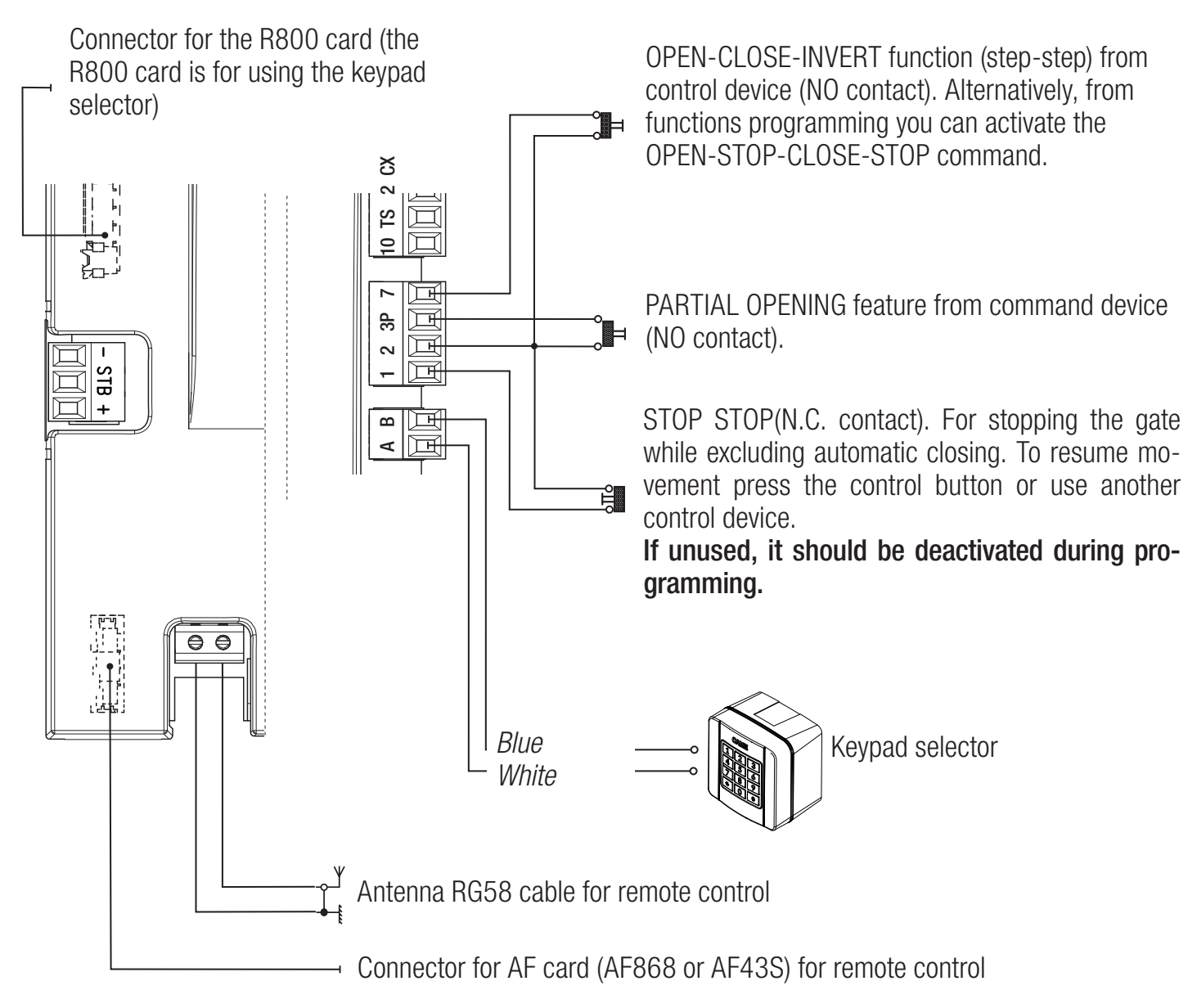

Comenzi, STOP și tastatură
| Borne | Contact / funcționare |
|---|---|
| 1–2 | STOP NC. Activ din fabrică; dacă nu există STOP, dezactivați prin DIP 2,3. Contact fără polaritate. |
| 2–7 | Comandă NO, configurată din fabrică pentru deschidere – închidere – inversarea sensului. Fără polaritate; nu conectați o sursă de alimentare externă. |
| 2–3P | Deschidere parțială NO; în modul cu menținerea comenzii, deschidere. Fără polaritate. |
| 2–CX | Contact de siguranță NC; activați și selectați C1/C4. |
| 10–TS | Bornă de alimentare pentru circuitul fotocelulelor testat, conform schemei respective. |
| A–B | Tastatură compatibilă cu modulul R800, nu bornele motorului. |
| Antenă / AF | RG58 / placă radio încastrabilă. Introduceți numai când alimentarea de la rețea și cea de la baterie sunt deconectate. |

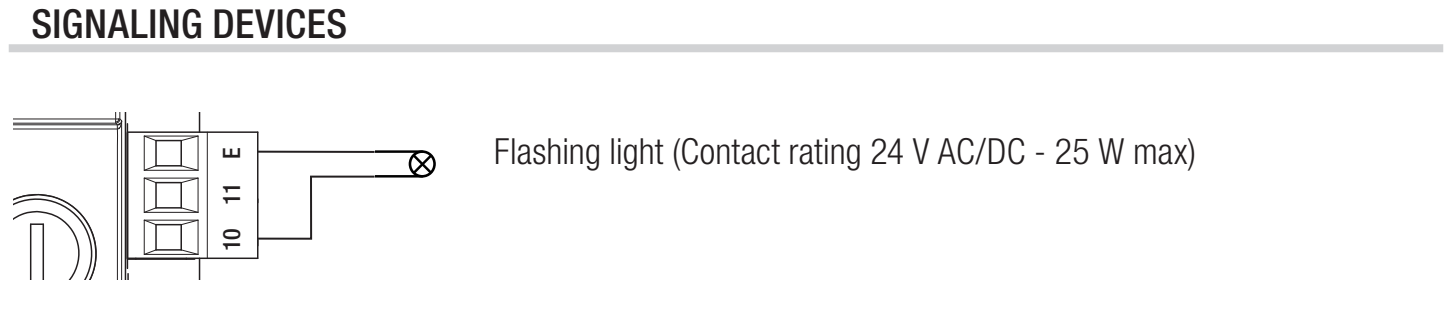

Lampă de semnalizare 24 V
KLED24 conectați la 10–E. Este alimentată la 24 V AC/DC și are un consum de 2 W. În cazul alimentării AC, conexiunea nu are polaritate; în cazul alimentării DC, borna 10 de pe placă este pozitivă, iar E este ieșirea comutată. KLED24 nu are marcaje separate +/− la conexiunea de alimentare. Nu conectați la această ieșire o lampă de semnalizare de 230 V.
Fotocelule și test de siguranță

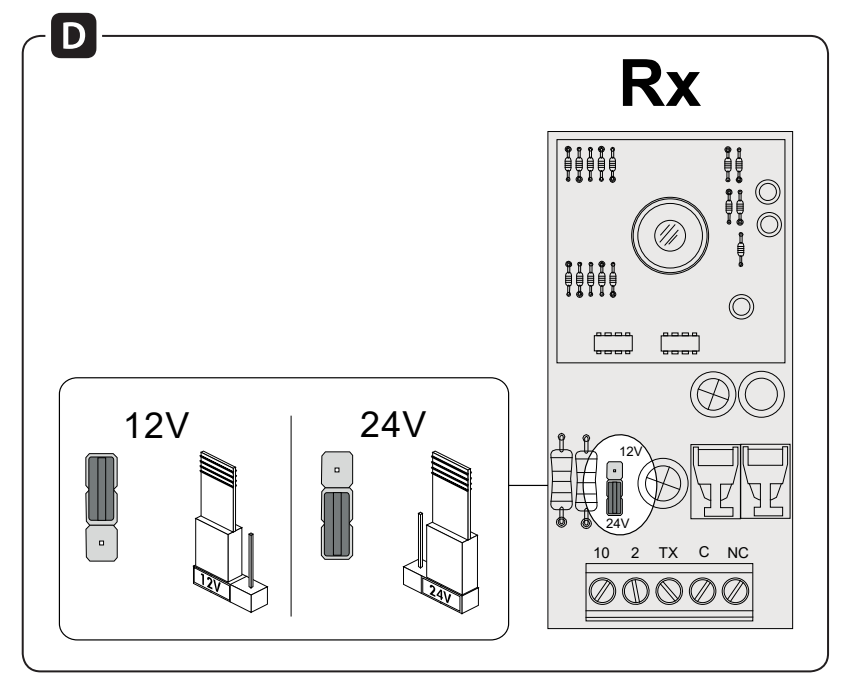

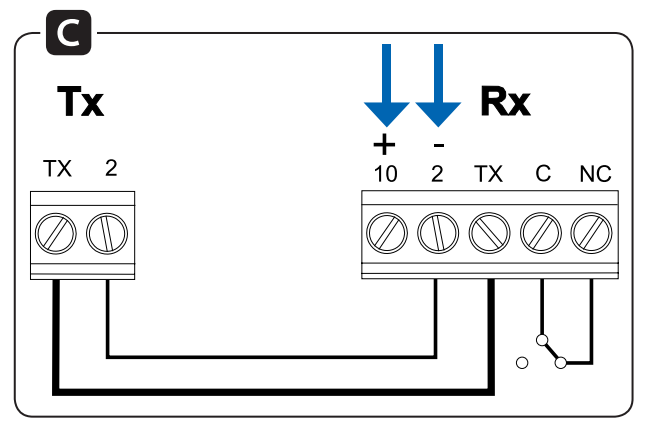

CAME DIR10 este alcătuit dintr-un emițător TX și un receptor RX, cu o rază de acțiune de 10 m. Setați jumperul receptorului la 24 V. Consumul perechii este de 60 mA la 24 V AC. Alimentarea RX este marcată 10 (+), 2 (−); TX are bornele TX (+), 2 (−). La alimentarea cu curent alternativ, polaritatea de curent continuu nu se aplică. Borna TX face parte din sincronizare; nu omiteți conexiunea acesteia.
| Bornă pentru fotocelulă | Conectare obișnuită | Conectare cu testare |
|---|---|---|
| RX 10 (+) | Placă 10 | Placă 10 |
| RX 2 (−) și RX C | Placă 2 | Placă 2 |
| RX TX ↔ TX TX (+) | Conectați TX între receptor și emițător | Aceeași conexiune |
| TX 2 (−) | Placă 2 | Placă TS |
| RX NC | Placă CX | Placă CX |
Contactul C–NC este un contact de siguranță fără potențial. Nu are plus sau minus. Circuitul de alimentare și cel al contactului sunt două circuite diferite. La DC, 10 este polul pozitiv; borna negativă RX 2 este conectată, în această schemă specifică, la borna comună 2 a plăcii. Nu confundați borna 2 cu borna de alimentare 11.
Activați intrarea CX conectată prin DIP 4. Pentru protecție la închidere, păstrați reacția C1; prin DIP 1,4 se selectează C4. C1 redeschide poarta dacă fasciculul este întrerupt în timpul închiderii; C4 oprește mișcarea și o reia după îndepărtarea obstacolului.

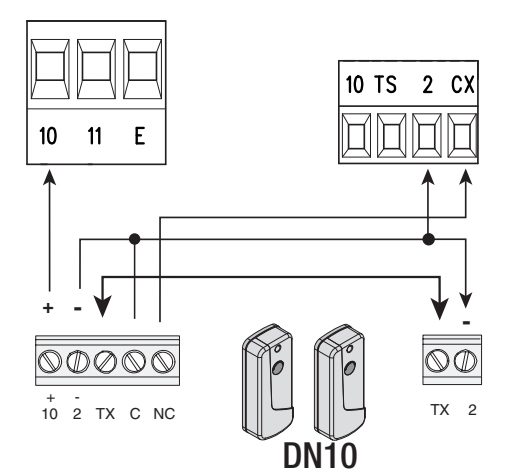

Schemele originale ZN6 de mai jos prezintă fotocelule DN10 sincronizate. Lista bornelor DIR10 de mai sus se bazează și pe schema sa proprie de conectare. Nu folosiți această listă pentru fotocelule cu marcaje diferite sau cu altă interfață.

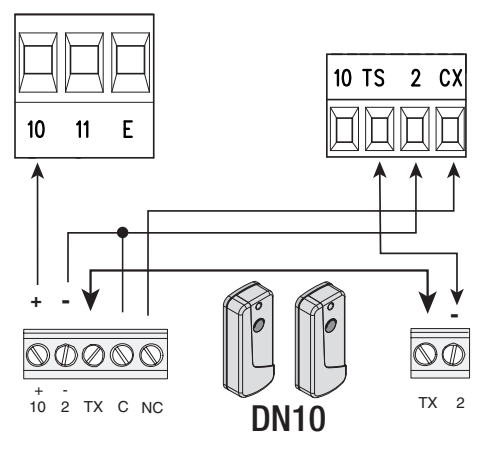

Conectarea pentru testare prin TS
Pentru testare, TX 2 se mută la TS, în timp ce RX 2 și RX C rămân conectate la borna 2 a plăcii. Conexiunea TX dintre emițător și receptor rămâne neschimbată. Modificați mai întâi conexiunile cu alimentarea oprită și abia apoi activați testarea.
Activați testarea prin DIP 2,4 și P1; intrarea CX trebuie să fie activată. Dacă testarea eșuează, placa nu va executa comanda. După configurare, readuceți toate comutatoarele DIP în poziția OFF.
După conectare, testați întreruperea fasciculului în timpul mișcării corespunzătoare și eliberarea lui ulterioară. Nu șuntați intrarea de siguranță ca soluție permanentă la o defecțiune.
Prima pornire a ZN6
- Verificați mecanismul, jocul cremalierei, opritoarele fixe și de limită, blocarea motorului și toate dispozitivele de protecție conectate.
- Porniți alimentarea și verificați LED-ul PWR. Configurați, pe rând, sensul de deplasare, STOP și învățarea cursei.
- Activați intrarea CX conectată, configurați reacția acesteia și, dacă este cazul, testarea fotocelulelor. Lăsați dezactivată intrarea CX neutilizată.
- Configurați și salvați trimmerele, automatizarea, dacă este cazul, și deschiderea parțială.
- Asociați telecomenzile. Verificați ciclul complet, STOP, fotocelulele, încetinirea, pozițiile de capăt, lampa de semnalizare și comportamentul după o întrerupere a alimentării.
Învățarea automată a cursei complete
Condiții preliminare: sensul și STOP configurate corect, encoder activ, cursă liberă și întrerupătoare de limită reglate corect. După deplasarea manuală, motorul trebuie blocat din nou. Tehnicianul trebuie să supravegheze întreaga mișcare; nu intrați în zona porții în timpul învățării.
- Cu motorul oprit, setați DIP 1,2,3,5 pe ON; DIP 4 rămâne pe OFF.
- Apăsați P1. Poarta va efectua o serie de mișcări pentru a determina punctele de încetinire.
- În timpul învățării, LED-ul roșu clipește. Finalizarea cu succes este confirmată de un semnal sonor de 1 s; eșecul, prin clipire rapidă și 4 semnale sonore.
- P1 poate întrerupe procesul de învățare. După finalizare, readuceți toate cele cinci comutatoare DIP pe OFF.
- Verificați întregul ciclu de deschidere și închidere, precum și funcționarea dispozitivelor de siguranță. În caz de eroare, eliminați mai întâi cauza și abia apoi repetați procesul de învățare.
Memorarea deschiderii parțiale
După învățarea cursei complete, deplasați poarta cu butonul 7 de pe placă până la poziția parțială dorită. Setați DIP 4,5 pe ON și apăsați P1. LED-ul se aprinde, iar un semnal sonor de 1 s confirmă salvarea. Clipirea rapidă însoțită de patru semnale sonore indică o poziție nepermisă. Apoi readuceți DIP pe OFF și testați comanda 2–3P, precum și automatizarea pentru poziția parțială.
Programarea cu DIP și butonul P1
Comutatoarele DIP selectează funcția, pe care o salvați cu butonul P1. Acestea nu sunt comutatoare permanente de funcționare. Pentru fiecare configurare, setați pe ON numai numerele indicate pe rândul corespunzător; toate celelalte trebuie să fie pe OFF. Programați numai când motorul este oprit. După confirmare, readuceți toate cele cinci comutatoare DIP pe OFF.
La comutarea obișnuită la funcția activă sau alternativă, LED-ul se aprinde și se aude un semnal sonor de 1 s; la revenirea la funcția dezactivată sau la valoarea inițială, LED-ul clipește și se aud două semnale sonore. STOP, encoderul și automatizarea opririi parțiale sunt activate din fabrică, de aceea prima apăsare pe P1 le dezactivează. Învățarea, asocierea, ștergerea și resetarea au confirmări proprii, prezentate în tabel.

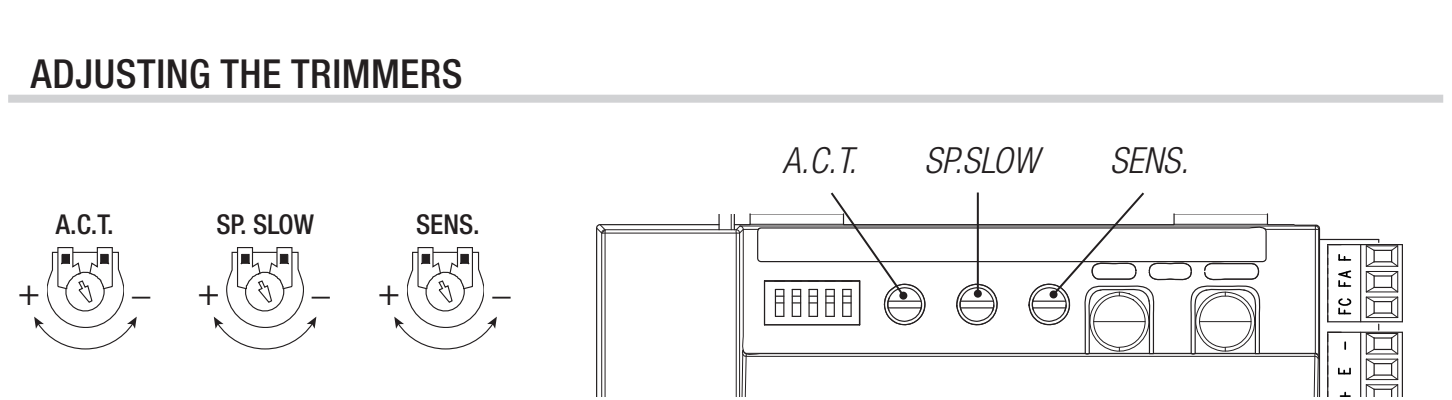

Trimere și salvarea valorilor
| Trimer | Interval / funcție |
|---|---|
| A.C.T. | Timp de așteptare până la închiderea automată 1–120 s; activați automatizarea separat, prin funcția corespunzătoare. |
| SP.SLOW | Viteza de încetinire 30 % (−) până la 60 % (+) din viteza maximă. |
| SENS. | Sensibilitatea detectării obstacolelor: − sensibilitate minimă, + sensibilitate maximă. După modificare, verificați forțele și protecția. |
După reglarea trimerelor, salvați toate cele trei valori: Setați DIP 2,3,4,5 pe ON, apăsați P1, confirmați prin LED și semnal sonor de 1 s, apoi setați toate DIP-urile pe OFF. Fără această salvare, modificările se pierd.
Asocierea telecomenzilor
ZN6 memorează maximum 25 de utilizatori. Pentru sistemul de 433,92 MHz cu cod fix se pot utiliza AF43S și TOP-432EE. Introduceți cardul AF numai când alimentarea este întreruptă. Aceeași frecvență nu garantează, în sine, codificarea compatibilă.
- Selectați combinația DIP pentru comanda dorită: 1 = deschidere parțială; 2 = numai deschidere; 1,2 = deschidere–închidere–schimbarea sensului; 3 = deschidere–STOP–închidere–STOP.
- Apăsați P1. După ce LED-ul începe să clipească, în 10 secunde apăsați butonul selectat al telecomenzii.
- LED-ul aprins și semnalul sonor de 1 s confirmă memorarea. O telecomandă deja memorată este semnalată prin clipire rapidă și 4 semnale sonore.
- Readuceți toate DIP-urile pe OFF și verificați funcția atribuită.
Ștergerea telecomenzilor și resetarea
Ștergerea tuturor utilizatorilor: DIP 1,3 pe ON, celelalte pe OFF; țineți apăsat P1 timp de 5 s. LED-ul aprins și semnalul sonor de 1 s confirmă ștergerea. Apoi setați DIP-urile pe OFF. Această acțiune șterge toate telecomenzile memorate.
Resetarea parametrilor: toate cele cinci DIP-uri pe ON și apăsați P1. LED-ul clipește și se aud două semnale sonore; apoi treceți toate cele cinci DIP-uri pe OFF. Resetarea parametrilor nu șterge utilizatorii. Înainte de următoarea utilizare, setați din nou și verificați direcția, STOP, CX, învățarea și elementele de siguranță.

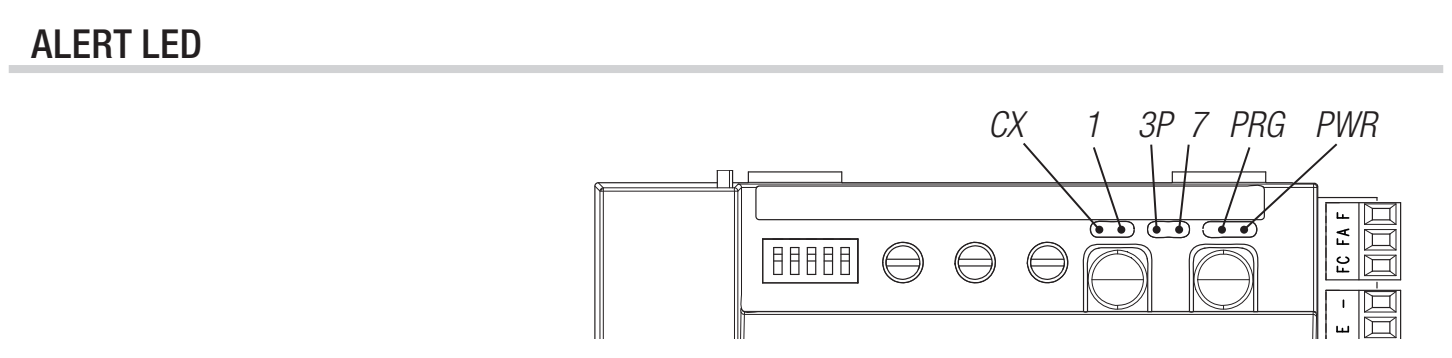

Diagnosticare ZN6
| LED | Semnificație / ce trebuie verificat |
|---|---|
| CX – galben | Se aprinde când contactul NC 2–CX este deschis. Fasciculul, alimentarea și contactul fotocelulelor. |
| 1 – galben | Se aprinde când contactul NC 1–2 este deschis. STOP și configurarea acestuia. |
| 3P – galben | Se aprinde când contactul NO 2–3P este închis; dacă rămâne aprins, verificați comanda blocată. |
| 7 – galben | Se aprinde când contactul NO 2–7 este închis; verificați butonul/comutatorul. |
| PRG – roșu | Programare, așteptarea închiderii automate sau defecțiune. Semnificația depinde de procedura aflată în desfășurare. |
| PWR – verde | Alimentarea plăcii. Dacă nu se aprinde, verificați alimentarea și siguranțele. |
| Simptom | Verificare / remediere |
|---|---|
| 4 semnale sonore în timpul învățării | Verificați învățarea, direcția, limitatoarele de cursă, deplasarea liberă și encoderul. |
| 4 semnale sonore la asociere | Transmițătorul este deja memorat; nu este o confirmare a unei noi memorări. |
| 4 semnale sonore la poziția parțială | Alegeți o altă poziție parțială permisă. |
| Nu se mișcă | Verificați alimentarea, blocarea motorului, STOP, CX activat, testul TS și comenzile menținute permanent. |
| Se deschide, dar nu se închide | Verificați fotocelulele și contactul lor NC; pentru închiderea automată, verificați și activarea acesteia și valoarea A.C.T. memorată. |
Siguranțele ZN6
| Circuit | Siguranță rapidă |
|---|---|
| Rețea LINE | 1,6 A-F |
| Accesorii | 2 A-F |
Verificați siguranțele cu alimentarea deconectată. Folosiți o siguranță rapidă de aceeași valoare; o siguranță cu valoare mai mare sau înlocuirea repetată fără eliminarea scurtcircuitului nu reprezintă o reparație.
Întreținere și service
Verificați periodic dacă șina și cremaliera sunt curate, dacă poarta se deplasează ușor manual, dacă motorul este bine fixat, opritoarele de cursă, starea cablurilor, deblocarea, fotocelulele și celelalte dispozitive de siguranță. Înainte de curățare sau intervenție, deconectați alimentarea de la rețea și eventualul acumulator de rezervă. Dacă există deteriorări, zgomote neobișnuite sau vibrații, opriți utilizarea și solicitați remedierea cauzei.
Creșterea sensibilității SENS. nu înlocuiește repararea mecanismului; valorile trimerelor trebuie memorate cu ajutorul DIP 2,3,4,5 și P1. După service, verificați din nou întreaga cursă, forțele și dispozitivele de protecție.

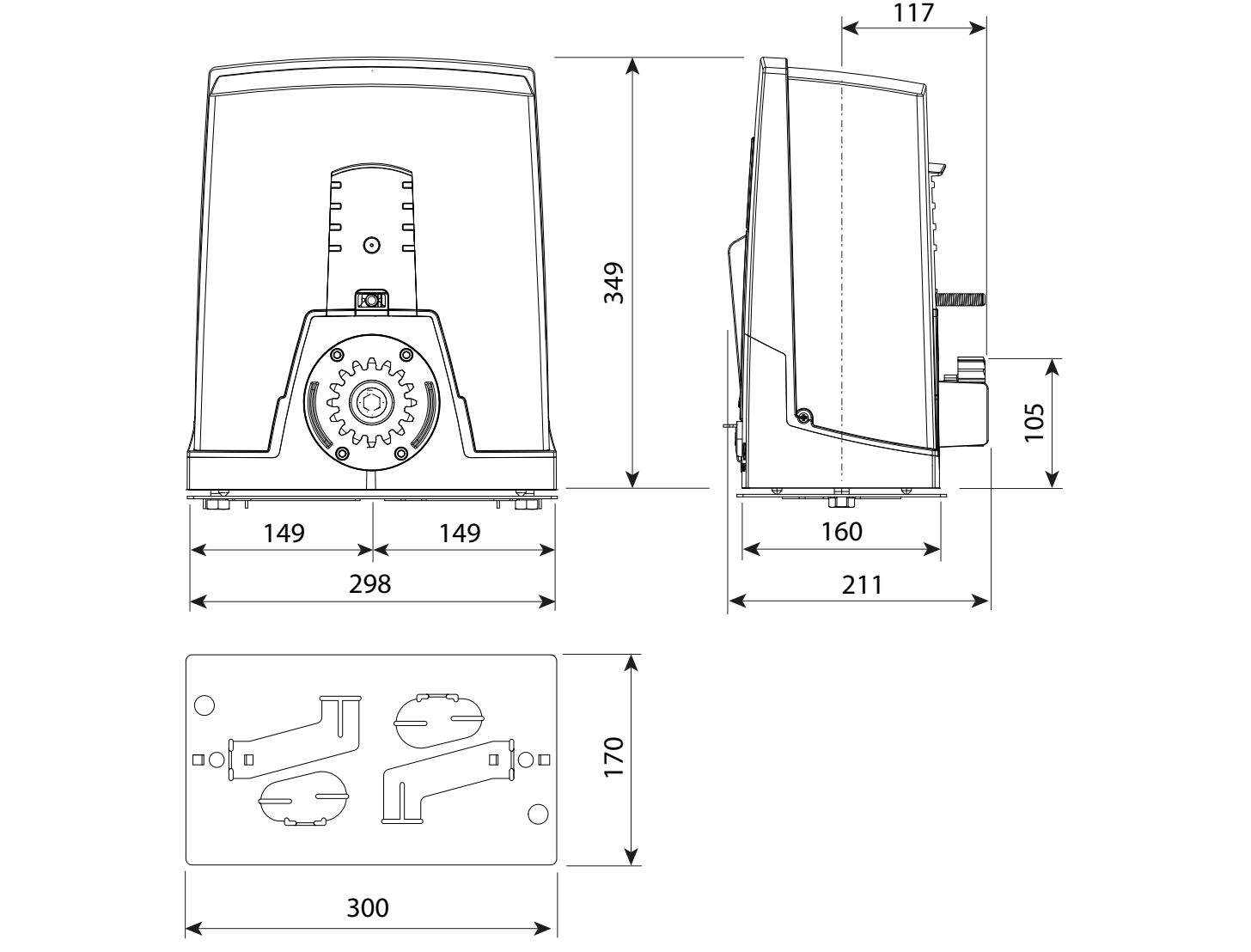

Caracteristici tehnice BXL04AGS
| Parametru | Valoare |
|---|---|
| Greutatea maximă a canatului | 400 kg |
| Lungimea maximă a canatului | 10 m |
| Alimentarea motorului – rețea | 230 V AC, 50/60 Hz |
| Alimentarea motorului | 24 V DC |
| Putere | 150 W |
| Consum maxim | 7 A |
| Grad de protecție | IP44 |
| Temperatură de funcționare | −20 până la +55 °C |
| Funcționare | Ciclu de funcționare 50 %; nu reprezintă numărul de cicluri pe oră. |
| Consum în standby | 7,4 W |
| Clasa de protecție | I |
| Pinion / limitatoare de cursă | Modul 4 / mecanice |
| Comanda versiunii specificate | ZN6, DIP + trimere + P1 |
| Greutatea motorului propriu-zis | 7,7 kg |
