NICE Toona TO5016 - motor individual pentru porți batante, pentru o canatură de 5 m/500 kg
| Disponibilitatea produsului: | la întrebare | Produsul poate să nu fie disponibil, contactați-ne pentru mai multe informații. |
|---|
la întrebare
1.756,00 RON cu TVA
| Greutate |
|---|
| 7,00 kg |
Descrierea produsului NICE Toona TO5016 - motor individual pentru porți batante, pentru o canatură de 5 m/500 kg
- Reversibil
- 230V
- Lent
- Cu opritor cu microîntrerupător pentru deschidere și închidere
Domeniu de utilizare

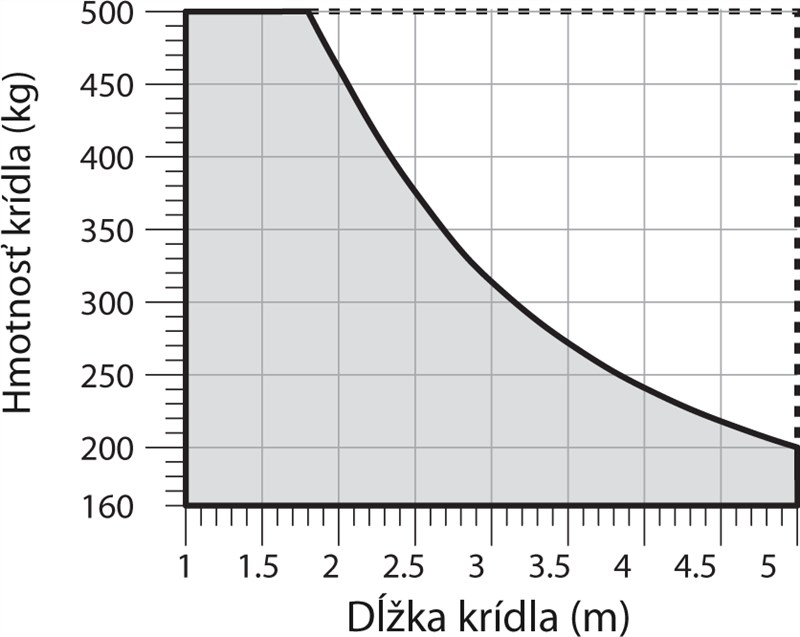

Pentru o foaie de poartă cu greutatea de până la 500kg și lungimea de 5m, conform graficului de utilizare de mai jos:
Unități de comandă compatibile
Caracteristici tehnice
| Alimentare | 230V |
|---|---|
| Consum | 1,5A |
| Putere | 340W |
| Viteză | 0,013m/s |
| Forță | 1800N |
| Cicluri/oră* | 54 |
| Clasă de protecție | IP44 |
| Temperatură de funcționare | -20°C până la +50°C |
| Dimensiuni | 965x115x105mm |
| Greutate | 7kg |
* în condiții de instalare optimă
I. Montarea consolei de fixare din spate
 |
 |
| Schemă de deschidere spre interior | Schemă de deschidere spre exterior |

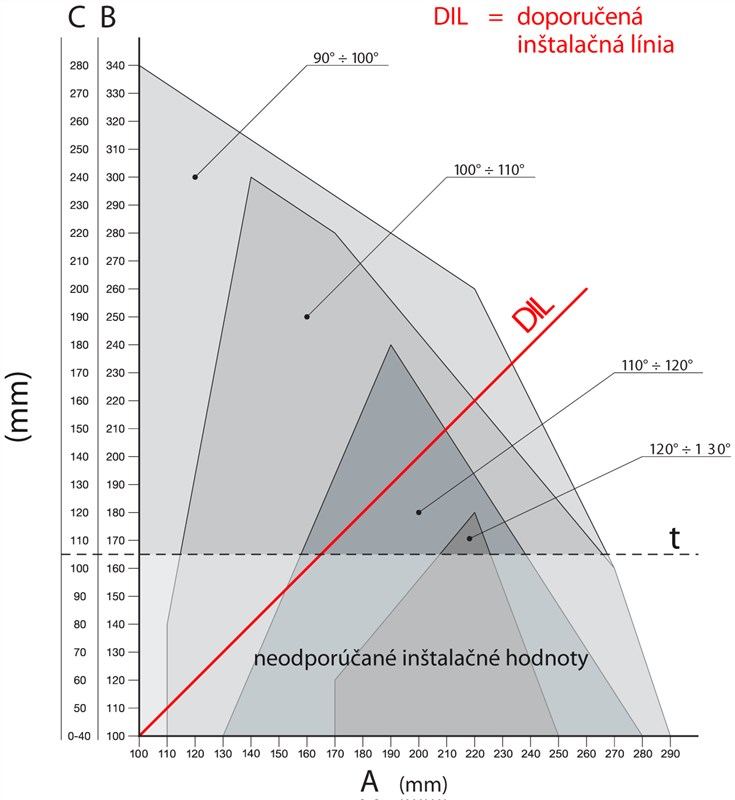

Calculați poziția consolei din spate folosind graficul, din care puteți determina dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A și B trebuie să fie apropiate (ideal, identice), pentru ca automatizarea să se poată deplasa lin, în mod liniar.
 |
 |

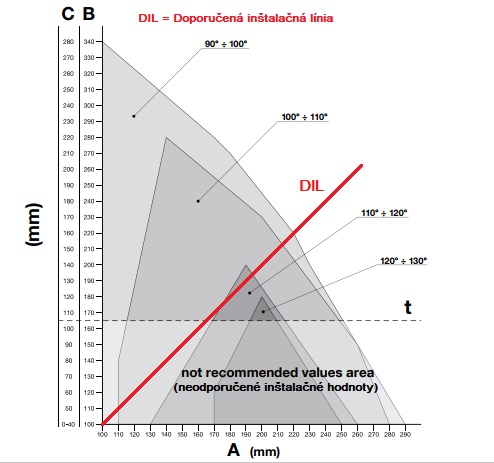

| Grafic de calcul | Exemplu de citire a valorilor din grafic |
Procedura de calcul:
- Măsurați distanța C din schemă
- Pe grafic trasați o linie orizontală care intersectează valoarea măsurată C
- Intersecția acestei linii cu DIL (Linia de instalare recomandată) vă permite să aflați unghiul maxim de deschidere
- Dacă intersecția este sub nivelul t, va trebui să ajustați valorile astfel încât punctul de intersecție să fie deasupra acestui nivel
- Dacă intersecția este deasupra nivelului t, totul este în regulă, dar dacă unghiul maxim de deschidere determinat nu este satisfăcător, va trebui să ajustați valoarea A și, dacă este necesar, și valoarea B, astfel încât să fie apropiate (ideal, identice)
Înainte de a fixa consola pe stâlp sau pe perete, trebuie să o scurtați la lungimea necesară, corespunzătoare dimensiunilor A și B și să o sudați pe placa de montaj.
 |
 |
| 1. Tăiați consola la lungimea necesară | 2. Sudați consola scurtată pe placa de montaj |
Pachetul livrat include o consolă cu lungimea de 150 mm; prin urmare, dacă aveți nevoie de o consolă mai lungă pentru situații speciale sau dacă doriți ca poarta să se deschidă spre exterior, vă recomandăm să comandați suplimentar consola prelungită NICE PLA6.
|
Înainte de a fixa consola din spate, verificați dacă consola din față ajunge pe partea fixă a foii porții, deoarece există o diferență de nivel între consola din față și cea din spate, așa cum se vede în imagine.
Diferență F=44mm. |
 |
Dacă totul este în regulă, fixați consola din spate pe stâlp sau pe perete cu șuruburi, dibluri și șaibe.
II. Montarea consolei de fixare din față
Consola din față trebuie montată pe foaia porții la distanța indicată de valorile D și E, pe care le puteți determina din Tabele (valoarea D este fixă și este 880 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 780 | 770 | 760 | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 |
Pachetul livrat include un suport pentru sudare; dacă doriți un suport pentru prindere cu șuruburi, vă recomandăm să comandați alternativa suportul cu prindere prin șuruburi NICE PLA8.
- Calculați din tabele valoarea E
- Calculați înălțimea conform imaginii înălțimii suporturilor (afișați imaginea)
- Fixați suportul pe canat (dacă sudați suportul, vă recomandăm să-l prindeți momentan doar în câteva puncte)
III. Montarea operatorului porții pe suportul posterior
 |
|
IV. Montarea operatorului porții pe suportul frontal
 |
|
V. Reglarea opritorului mecanic de cursă
Dacă se utilizează opritorul mecanic de cursă intern, de care operatorul se oprește la deschidere, nu este necesară folosirea opritoarelor externe de sol. Reglarea se efectuează după cum urmează:
 |
|
