NICE Toona TO4015 - motor individual pentru porți batante, pentru canate de până la 3 m/500 kg
| Disponibilitatea produsului: | la întrebare | Produsul poate să nu fie disponibil, contactați-ne pentru mai multe informații. |
|---|
la întrebare
1.535,10 RON cu TVA
| Greutate |
|---|
| 6,00 kg |
Descrierea produsului NICE Toona TO4015 - motor individual pentru porți batante, pentru canate de până la 3 m/500 kg
- Nereversibil
- 230V
- Lent
- Cu opritor cu microîntrerupător pentru deschidere
Domeniu de utilizare

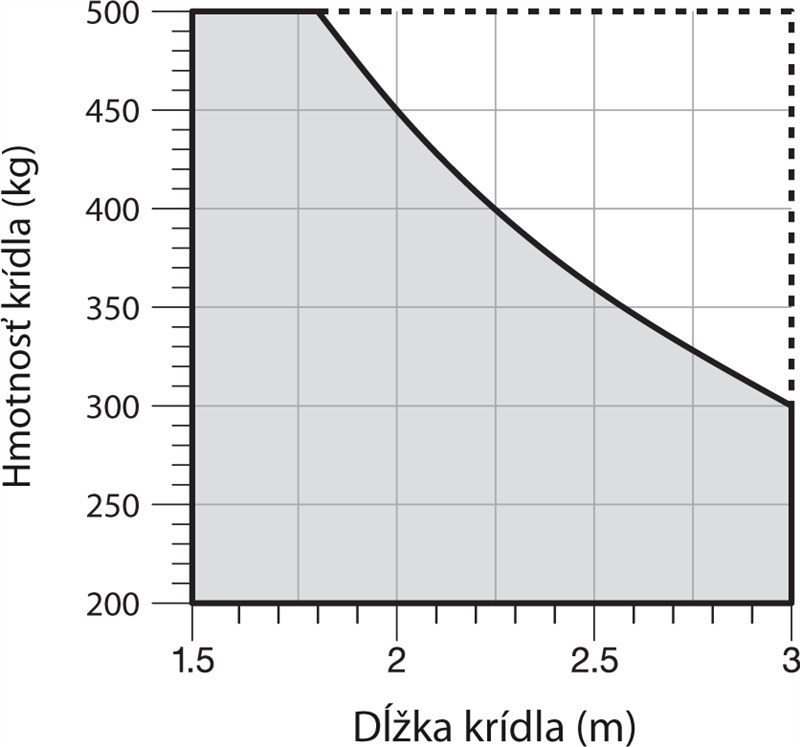

Pentru o foaie de poartă cu greutatea de până la 500kg și lungimea de 3m, conform graficului de utilizare de mai jos:
Unități de comandă compatibile
Caracteristici tehnice
| Alimentare | 230V |
|---|---|
| Curent absorbit | 1,5A |
| Putere | 340W |
| Viteză | 0,013m/s |
| Forță | 1800N |
| Cicluri/oră* | 54 |
| Clasă de protecție | IP44 |
| Temperatură de funcționare | -20°C până la +50°C |
| Dimensiuni | 820x115x105mm |
| Greutate | 6kg |
* în condiții optime de instalare
I. Montarea consolei de prindere din spate
 |
 |
| Schița deschiderii spre interior | Schița deschiderii spre exterior |

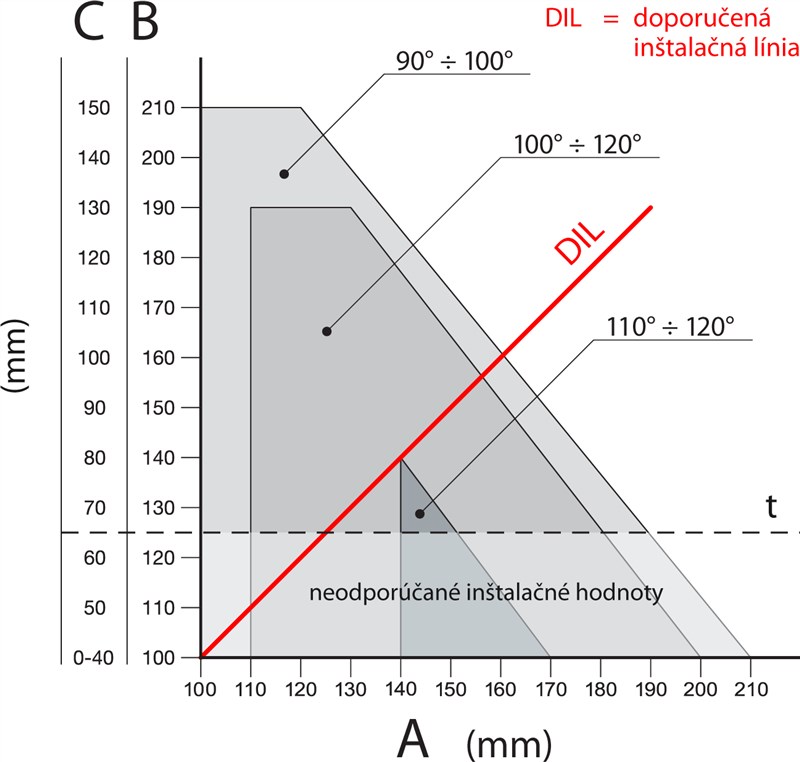

Calculați poziția consolei din spate folosind Graficul, din care puteți determina dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A și B trebuie să fie apropiate (ideal, egale), pentru ca automatizarea să se poată deplasa lin și liniar.
 |
 |
| Grafic de calcul | Exemplu de citire a valorilor din grafic |
Mod de calcul:
- Măsurați distanța C din Schiță
- Pe Grafic trasați o linie orizontală care intersectează valoarea măsurată C
- Intersecția acestei linii cu DIL (Linia de instalare recomandată) vă indică unghiul maxim de deschidere
- Dacă intersecția se află sub Nivelul t, va trebui să ajustați valorile pentru a muta intersecția deasupra acestui nivel
- Dacă intersecția se află deasupra Nivelului t, totul este în regulă, însă dacă valoarea determinată pentru unghiul maxim de deschidere nu este satisfăcătoare, va trebui să ajustați valoarea A și, dacă este necesar, și valoarea B, astfel încât să fie apropiate (ideal, egale)
Înainte de a fixa consola pe stâlp sau pe zid, trebuie să o scurtați la lungimea necesară, corespunzătoare dimensiunilor A și B și să o sudați pe placa de montaj.
 |
 |
| 1. Tăiați consola la lungimea necesară | 2. Sudați consola scurtată pe placa de montaj |
Pachetul livrat conține o consolă cu lungimea de 150 mm; dacă aveți nevoie de o consolă mai lungă pentru situații speciale sau dacă doriți ca poarta să se deschidă spre exterior, vă recomandăm să comandați suplimentar consola prelungită NICE PLA6.
|
Înainte de a fixa consola din spate, verificați dacă consola din față ajunge pe partea fixă a foii porții, deoarece există o diferență de înălțime între consola din față și cea din spate, după cum se vede în imagine.
Diferența F=44mm. |
 |
Dacă totul este în regulă, fixați consola din spate pe stâlp sau pe zid cu șuruburi, dibluri și șaibe.
II. Montarea consolei de prindere din față
Consola din față trebuie montată pe foaia porții la o distanță determinată de valorile D și E, pe care le puteți determina din Tabel (valoarea D este fixă și anume 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
În ambalajul livrat se află o consolă pentru sudare; dacă doriți o consolă pentru înșurubare, vă recomandăm să comandați varianta alternativă consolă pentru înșurubare NICE PLA8.
- Calculați din tabele valoarea E
- Calculați înălțimea conform imaginii înălțimilor consolelor (afișați imaginea)
- Fixați consola pe canat (dacă sudați consola, vă recomandăm să o prindeți provizoriu doar în câteva puncte)
III. Montarea motorului porții pe consola din spate
 |
|
IV. Montarea motorului porții pe consola frontală
 |
|
V. Reglarea opritorului mecanic de cursă
Dacă se utilizează opritorul mecanic de cursă intern, de care motorul se lovește la deschidere, nu este necesară folosirea opritoarelor externe de sol. Reglarea se efectuează după cum urmează:
 |
|
