NICE Toona TO4006 - motor individual pentru porți batante, pentru o canată de 3 m/500 kg


Disponibilitatea produsului: la întrebare

Produsul poate să nu fie disponibil, contactați-ne pentru mai multe informații.

NICE Toona TO4006 - motor individual pentru porți batante, pentru o canată de 3 m/500 kg NICE Toona TO4006 - motor individual pentru porți batante, pentru o canată de 3 m/500 kg

Descrierea produsului NICE Toona TO4006 - motor individual pentru porți batante, pentru o canată de 3 m/500 kg

  • ireversibil
  • 230 V
  • Rapid
  • Cu opritor cu microîntrerupător pentru deschidere și închidere

Domeniu de utilizare

Pentru o canată de poartă cu greutatea de până la 500 kg și lungimea de până la 3 m, conform graficului de utilizare de mai jos:

Limitele de utilizare ale automatizării NICE Toona 4

Unități de comandă compatibile

Caracteristici tehnice

Alimentare 230 V
Curent absorbit 1,5 A
Putere 340 W
Viteză 0,016 m/s
Forță 1800 N
Cicluri/oră* 58
Clasă de protecție IP44
Temperatură de funcționare -20 °C până la +50 °C
Dimensiuni 820x115x105 mm
Greutate 6 kg

* în condiții de instalare optimă

I. Montarea consolei de fixare din spate

Schemă de deschidere spre interior pentru automatizarea NICE Toona Schemă de deschidere spre exterior pentru automatizarea NICE Toona
Schemă de deschidere spre interior Schemă de deschidere spre exterior



Calculați poziția consolei din spate cu ajutorul Graficului, din care puteți determina dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A cât și B trebuie să fie apropiate (ideal, egale), pentru ca automatizarea să se poată deplasa lin, în mod liniar.

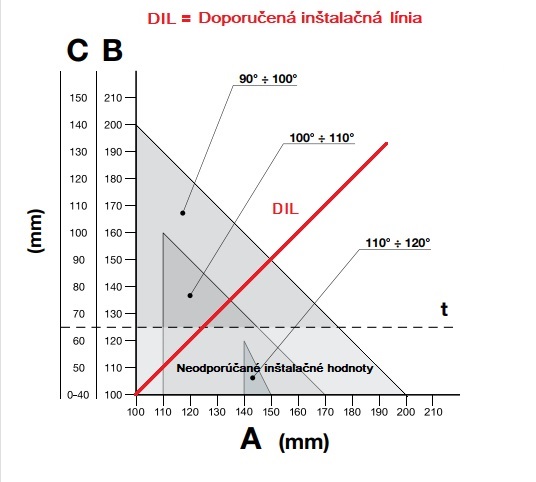

Grafic de instalare pentru automatizarea NICE Toona TO4024 Exemplu ilustrativ de calcul al dimensiunilor de montaj pentru automatizarea NICE Toona
Grafic de calcul  Exemplu de citire a valorilor din grafic



Pașii de calcul:

  1. Măsurați distanța C din Schemă
  2. Pe Grafic trasați o linie orizontală care intersectează valoarea măsurată C
  3. Intersecția acestei linii cu DIL (Linia de instalare recomandată) indică unghiul maxim de deschidere
  4. Dacă intersecția este sub nivelul t, va trebui să ajustați valorile astfel încât intersecția să ajungă deasupra acestui nivel
  5. Dacă intersecția este deasupra nivelului t, totul este în regulă, dar dacă unghiul maxim de deschidere stabilit nu este satisfăcător, va trebui să ajustați valoarea A și, dacă este necesar, și valoarea B, astfel încât valorile să fie apropiate (ideal, egale)

Înainte de a fixa consola pe stâlp sau pe zid, trebuie să o scurtați la lungimea necesară, corespunzătoare dimensiunilor A și B și să o sudați pe placa de montaj.

Tăiați consola la lungimea necesară Sudați consola scurtată pe placa de montaj
1. Tăiați consola la lungimea necesară 2. Sudați consola scurtată pe placa de montaj



Pachetul livrat conține o consolă de 150 mm. Prin urmare, dacă aveți nevoie de o consolă mai lungă pentru situații speciale sau dacă doriți ca poarta să se deschidă spre exterior, vă recomandăm să comandați suplimentar consola prelungită NICE PLA6.

Diferența de înălțime F=44 mm între console.



Diferența F=44mm.

 Diferența de înălțime dintre consola din față și cea din spate

Dacă totul este în regulă, fixați consola din spate pe stâlp sau pe zid cu șuruburi, dibluri și șaibe.

II. Montarea consolei de fixare din față

Consola din față trebuie montată pe canat la distanța corespunzătoare valorilor D și E, pe care le puteți determina din Tabel (valoarea D este fixă și anume 730 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210
E 630 620 610 600 590 580 570 560 550 540 530 530



Pachetul livrat include un suport pentru sudură; dacă doriți un suport cu prindere prin înșurubare, vă recomandăm să comandați alternativa suportul cu prindere prin înșurubare NICE PLA8.

  1. Calculați din tabel valoarea E
  2. Calculați înălțimea conform imaginii înălțimilor suporturilor (afișați imaginea)
  3. Fixați suportul pe canat (dacă îl sudați, vă recomandăm să-l prindeți deocamdată doar în câteva puncte)

III. Montarea motorului porții pe suportul din spate

Montarea motorului NICE Toona pe suportul din spate
  1. Fixați motorul pe suport ca în imagine, folosind știftul suportului din spate, șaiba și piulița furnizate.
  2. Strângeți piulița complet, apoi slăbiți-o cu 1/10 de tură, astfel încât motorul porții să se poată roti



IV. Montarea motorului porții pe suportul frontal

Montarea motorului NICE Toona pe suportul frontal
  1. Fixați motorul pe suport ca în imagine, folosind știftul și șaiba furnizate.
  2. Strângeți complet știftul



V. Reglarea opritorului mecanic de cursă

Dacă se folosește opritorul mecanic intern de cursă, în care motorul se oprește la deschidere, nu este necesară utilizarea opritoarelor externe de sol. Reglarea se face după cum urmează:

Reglarea opritorului mecanic de cursă al motorului NICE Toona
  1. Deblocați motorul conform instrucțiunilor de deblocare a motorului
  2. Slăbiți șurubul opritorului mecanic
  3. Deplasați manual canatul în poziția deschisă dorită
  4. Deplasați întregul opritor mecanic spre știft și strângeți șurubul conform imaginii
  5. Dacă sunt două opritoare, repetați pașii 2-4 pentru cel din față (opritorul de deschidere) și cel din spate (opritorul de închidere) opritor mecanic
  6. Deplasați manual canatul în poziția închisă și blocați motorul
