Descrierea produsului NICE Sumo SU2000 - automatizare pentru ușă secțională/ușă suspendată de până la 35 m²
NICE SUMO SU2000 este un motor de ax pentru uși de garaj secționale sau porți culisante suspendate, inclusiv cu două canaturi cu deschidere în sensuri opuse. Are motor de 24 V DC, encoder magnetic, cuplu de 120 Nm și viteză de până la 16 rot./min. Suprafața maximă a ușii secționale este de 35 m².
SU2000 nu include unitatea de comandă. Pentru ușa secțională echilibrată se adaugă separat NICE DPRO924, care alimentează motorul și comandă accesoriile. Poarta culisantă suspendată necesită o unitate de comandă adecvată, aleasă separat; DPRO924 este destinată ușilor secționale echilibrate. Alimentarea de 230 V AC se conectează la unitatea de comandă, nu direct la motor. Acționarea este ireversibilă și se deblochează manual cu ajutorul cablului de deblocare.
| Navigare rapidă | |
|---|---|
| Alegerea acționării | Accesorii |
| Pachet | Montaj |
| Deblocare | Conectare |
| Prima pornire | Setări |
| Telecomenzi | Diagnosticare |
| Resetare | Întreținere |
| Parametri | Manual PDF |
Unitatea de comandă și accesoriile
Următoarele instrucțiuni de conectare și configurare se aplică pentru ușa secțională echilibrată cu SU2000, DPRO924 și encoder incremental. Pentru unitatea A924 mai veche, deja instalată, folosiți bornele și manualul proprii; unitățile de comandă nu au conexiuni interschimbabile.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Pentru ușa secțională echilibrată; conectare și protecție în funcție de mod. | NICE DPRO924 |
| Fotocelule | Ieșire NC clasică cu releu, conectare Phototest. | NICE EPM |
| Lampă de semnalizare | Lampă de 24 V cu semnalizare intermitentă independentă, la OUT1. | NICE ELDC |
| Receptor radio și telecomandă | Conector SM, alegere și asociere. | NICE OXIBD + NICE MYGO4 |
| Baterie de rezervă | Alimentare de urgență pentru DPRO924 după programare. | NICE PS224 |
| Transmisie pentru montaj | Adaptor direct sau lanț, în funcție de montaj. | NICE CRA9 / NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8 |
DPRO924 nu are BlueBUS: EPMB nu reprezintă înlocuitori direcți pentru EPM cu ieșire pe releu. Bateria PS124 de la acționările SOON nu este o baterie de rezervă compatibilă cu DPRO924.
Echipamente de siguranță în funcție de modul DPRO924
| Mod | Protecție necesară |
|---|---|
| Comandă cu apăsare menținută | Comanda trebuie să fie amplasată astfel încât poarta să fie vizibilă. Dacă este accesibilă publicului, protejați-o împotriva utilizării neautorizate, de exemplu cu un întrerupător cu cheie. |
| Funcționare semiautomată | Muchie sensibilă activă pentru limitarea forțelor, conectată la intrarea de siguranță. |
| Închidere automată | Muchie sensibilă activă pentru limitarea forțelor și cel puțin o pereche de fotocelule. |
Simpla memorare a dispozitivelor sau setarea sensibilității nu înlocuiește elementele de protecție și testele de siguranță.
Când să alegeți SUMO SU2000
SU2000 este potrivită pentru porți mai mari, echilibrate mecanic, utilizate în medii comerciale și industriale. Alegerea depinde de rezistența la deplasare, tamburi, ax, transmisie și numărul de cicluri dorit.
| Condiție | Ce înseamnă |
|---|---|
| Suprafață de până la 35 m² | Limita superioară pentru o ușă secțională; nu determină automat greutatea sau lungimea unei porți culisante suspendate. |
| Cuplu de 120 Nm | Evaluați cuplul necesar la arborele întregii porți, inclusiv la pornire. |
| Turație 7,5–16/min | Intervalul de turații al motorului; viteza porții depinde de tambur și de eventuala reducție. |
| Ciclu de funcționare 50 % | Nu înseamnă funcționare continuă fără pauze și nici un număr universal de cicluri pe oră. |
| Grad de protecție IP44 | Protejați motorul împotriva inundării și a condițiilor de mediu necorespunzătoare; gradul de protecție al unității DPRO924 separate este IP55 atunci când carcasa este închisă corect. |
Motor SU2000 și unitate de comandă separată
| SUMO SU2000 | DPRO924 |
|---|---|

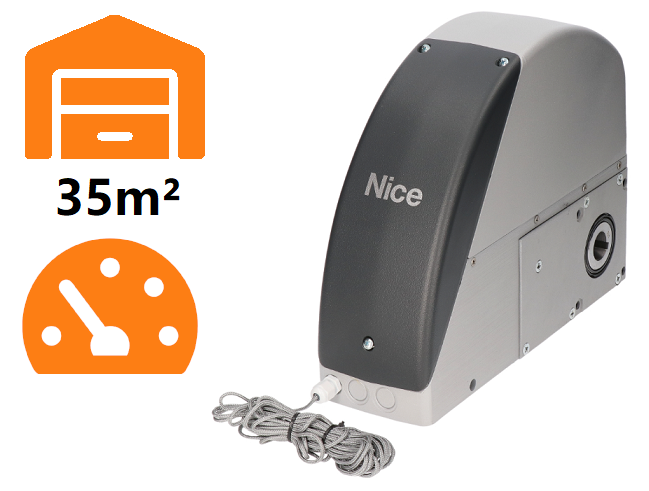

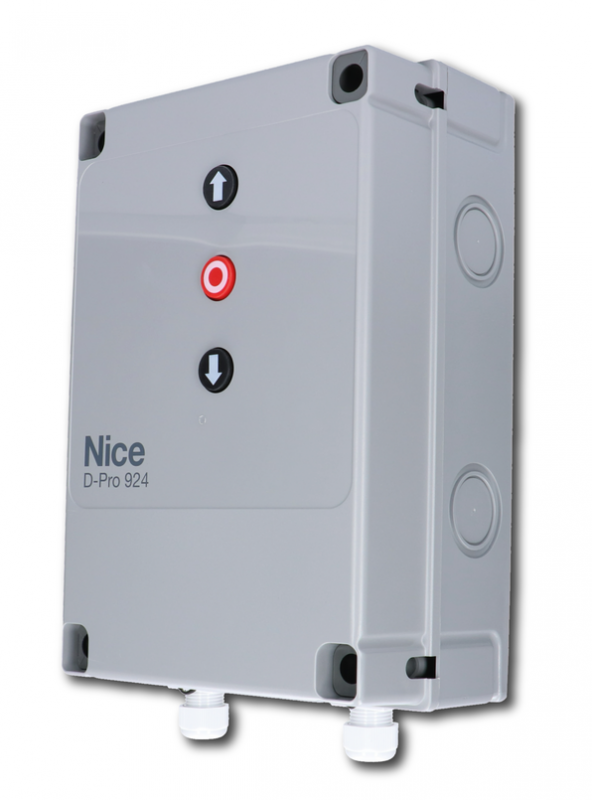

NICE SU2000 Până la 35 m², 120 Nm; unitatea de comandă se achiziționează separat. | NICE DPRO924 Comandă pentru motor SUMO de 24 V, destinat ușilor secționale echilibrate; fotocelule cu releu. |

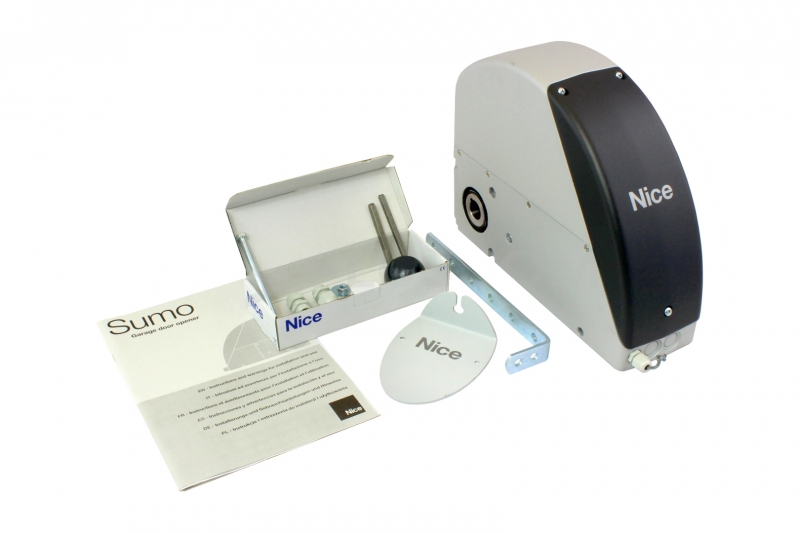

Conținutul pachetului SUMO SU2000
Motor separat cu encoder, consolă de fixare, pană de îmbinare, elemente de montaj și sistem de deblocare cu cablu și mâner de acționare. DPRO924, receptorul radio, fotocelulele și transmisia cu lanț nu sunt incluse automat împreună cu motorul.
Montarea sistemului de acționare
Montarea, conectarea electrică și testele trebuie efectuate de un tehnician calificat. Înainte de intervenție, deconectați alimentarea de la rețea și bateria de rezervă. Poarta trebuie să fie sigură din punct de vedere mecanic, echilibrată corect și prevăzută cu ghidaje și opritoare funcționale. La o ușă secțională, verificați și arcurile și cablurile portante. Sistemul de acționare nu remediază problema unei porți care se deplasează greu.
Montare directă pe arbore
Sistemul NICE SUMO SU2000 se montează direct pe arborele ușii secționale Ø 25,4 mm. Pentru arbori cu diametrul de Ø 31,75 / 35 / 40 mm se folosește NICE CRA9. Consola de fixare este inclusă în pachet; alegeți ancorele de perete în funcție de suport. Diametrul orificiului din motor, Ø 25,5 mm, nu indică un alt diametru recomandat pentru arbore.
- Demontați capacul, pregătiți presetupa și, în timpul montării, țineți pârghia de deblocare; blocați-o în poziția de montaj conform imaginii.
- Glisați motorul pe arbore, aliniind canelurile. Introduceți pana de îmbinare și împiedicați ieșirea acesteia folosind un manșon adecvat.
- Înșurubați consola pe sistemul de acționare și fixați-o de perete astfel încât sistemul să rămână paralel cu peretele.
- Eliberați blocajul de montaj al pârghiei de deblocare, readuceți-o în poziția de funcționare și verificați capacul și mecanismul de deblocare.
Pentru structuri din oțel, folosiți șuruburi M8 clasa 6.8 sau A2-50. Ancorarea într-un alt tip de suport trebuie să reziste în siguranță la o forță de tracțiune de 1 000 N; tipul de ancoră se stabilește de către instalator în funcție de structură.

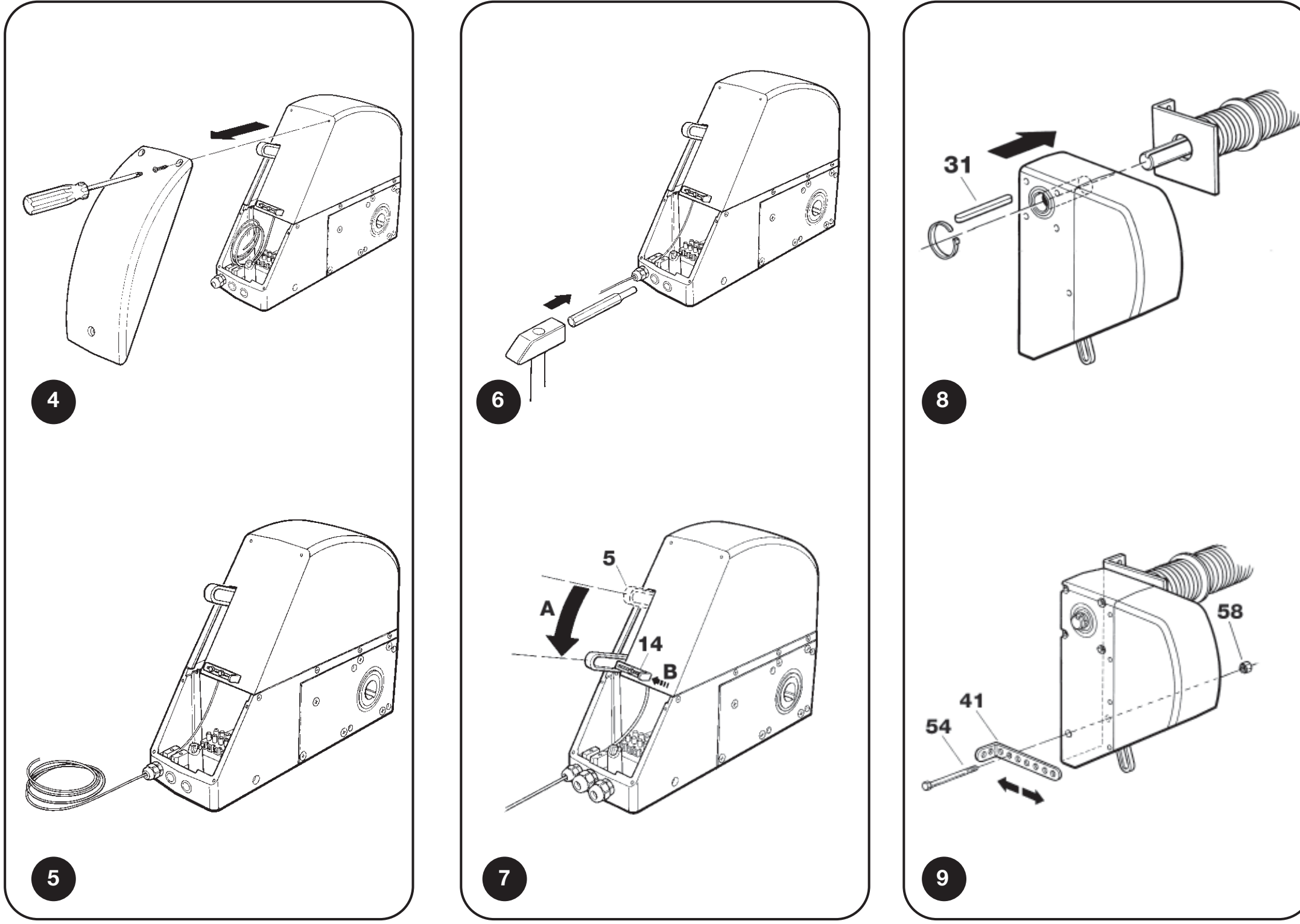

SUMO: presetupe, poziția de montaj a pârghiei de deblocare, pană și consolă
Montare decalată față de arbore, prin lanț
Dacă spațiul nu permite montarea directă, se utilizează un arbore cu o roată dințată cu 18 dinți NICE CRA1 în sistemul de acționare și o roată dințată pe arborele porții. Transmisia conectează roțile cu un lanț de 1/2″ × 5/16″ NICE CRA3 (1 m) sau NICE CRA4 (5 m), cu element de îmbinare NICE CRA2. Pentru fixarea sistemului de acționare în afara axei se folosesc consolele NICE CRA8.
| Transmisie | Componente și rezultat |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 dinți). Fără reducerea turației. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 dinți). Arborele porții se rotește mai încet; trebuie evaluat cuplul transmis și structura porții. |
Roțile dințate trebuie să fie coplanare, lanțul trebuie tensionat corect și protejat împotriva prinderii mâinii sau a hainelor. Modificarea raportului de transmisie nu schimbă automat suprafața admisă a porții. Dimensiunile, echilibrarea, cursa și întregul ansamblu trebuie evaluate împreună.
Poziționați lanțul la cel puțin 2,4 m deasupra podelei și în afara zonei de acces; dacă acest lucru nu este posibil, folosiți un capac de protecție. La o sarcină de 4 000 N, săgeata arborelui pe care este montată roata dințată nu trebuie să depășească 2 mm.

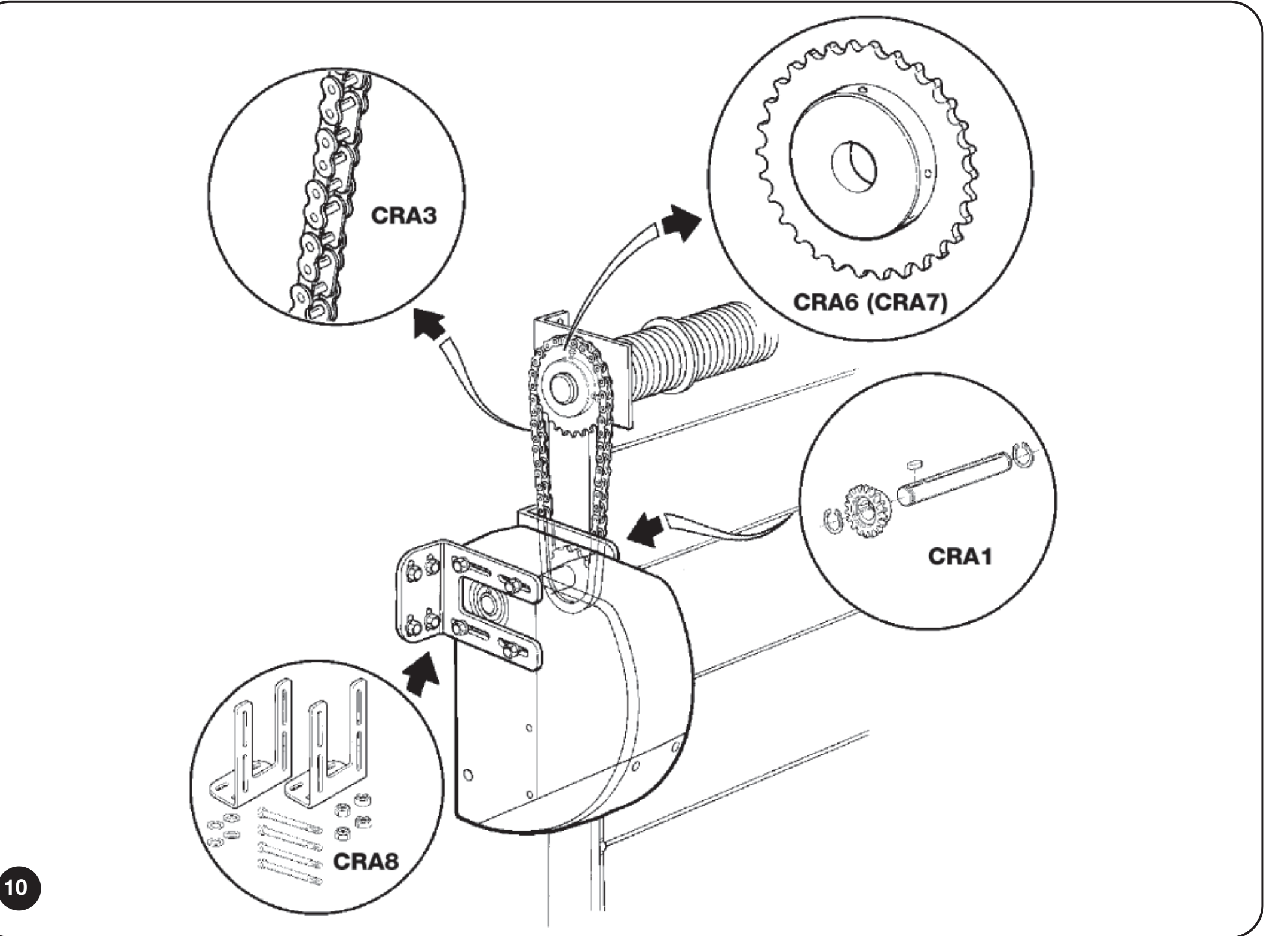

SUMO: transmisie verticală cu lanț CRA1, CRA6 sau CRA7 și console CRA8
Soluție cu lanț pentru poartă culisantă suspendată
La o poartă suspendată, circuitul este format dintr-un arbore cu roată dințată NICE CRA1, un întinzător cu roată de întoarcere NICE CRA5, un lanț NICE CRA4 și elemente de îmbinare NICE CRA2. Panoul se fixează pe ramura superioară sau inferioară, în funcție de direcția de deplasare. La două panouri care se deplasează în sensuri opuse, unul se montează pe ramura superioară, iar celălalt pe cea inferioară.
Este vorba despre un ansamblu cu lanț proiectat individual. Limita de suprafață pentru o ușă secțională nu determină greutatea sau lungimea admisă a unui panou suspendat. Instalatorul trebuie să verifice rezistența la deplasare, transmiterea forței, traseul, opritoarele mecanice și protecția împotriva punctelor de strivire.
Pentru o poartă suspendată, trebuie verificată separat și unitatea de comandă. Schema de conectare și procedura de învățare DPRO924 de mai jos sunt destinate unei uși secționale echilibrate. Conform producătorului, motorul SUMO este destinat unei porți care poate fi deplasată manual pe toată cursa cu o forță mai mică de 300 N; ansamblul suspendat concret trebuie evaluat în întregime.

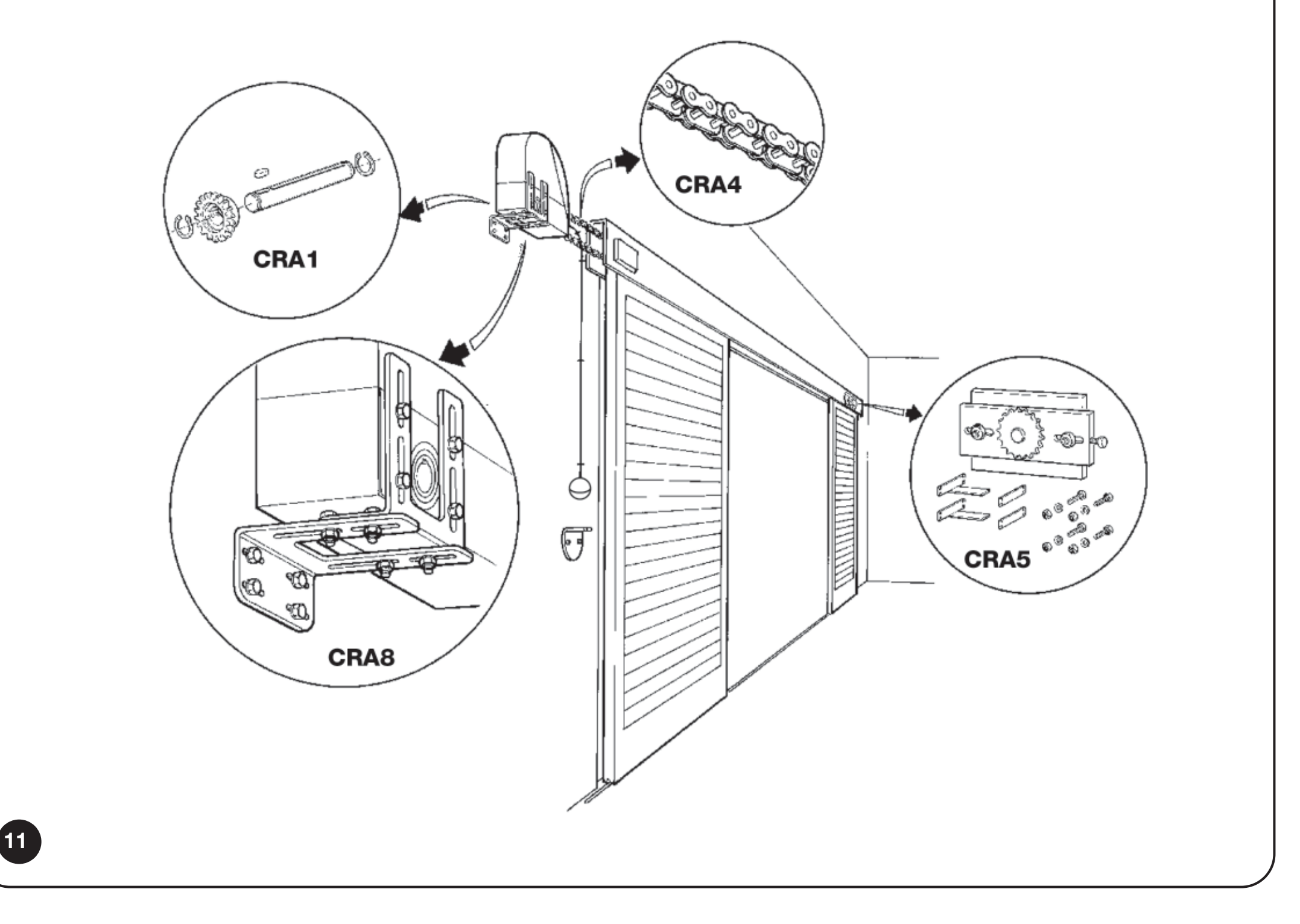

SUMO: montarea circuitului orizontal cu lanț al porții suspendate
Deblocare manuală și revenire la funcționarea cu motor
SU2000 folosește cablul din nailon cu mâner inclus, destinat deblocării de la nivelul podelei; lungimea traseului poate fi de cel mult 6,5 m. Deblocați numai o poartă oprită și echilibrată.
- Trageți mânerul în jos, până în poziția 1 conform imaginii.
- Deplasați poarta manual, în siguranță.
- Înainte de acționarea electrică, readuceți mecanismul de deblocare în poziția inițială, blocată, și verificați cuplarea transmisiei.

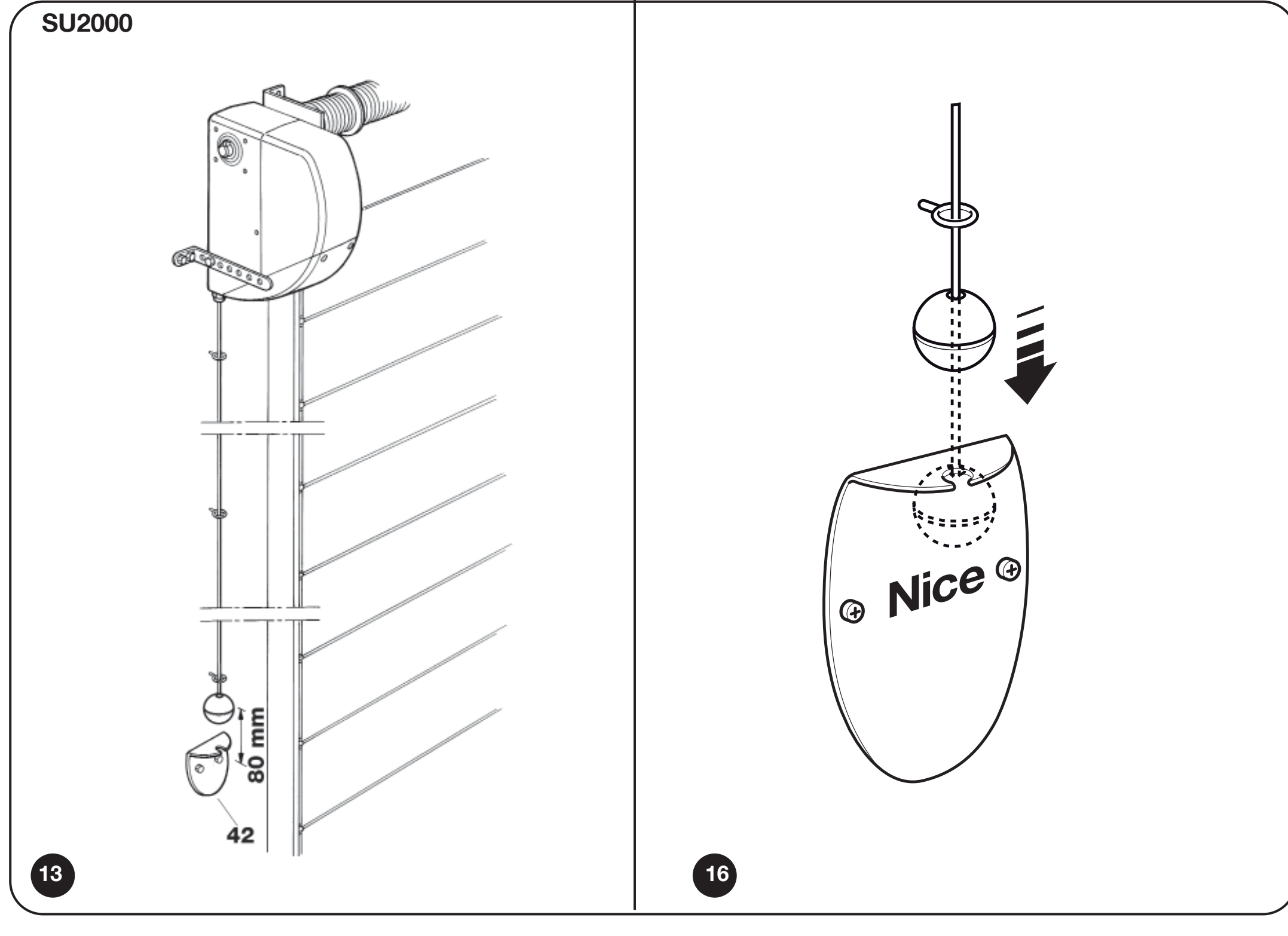

SUMO SU2000: deblocare cu cablu din podea, poziția 1 pentru funcționare manuală
Deblocarea din exterior se rezolvă separat: NICE KA1 (cablu de oțel de 6 m) și NICE KIO sau NICE KIOMINI. Aceasta nu înlocuiește montarea corectă obligatorie a sistemului de deblocare furnizat; instalatorul trebuie să adapteze ghidajul și cuplarea mecanică la motor.
La SUMO cu DPRO924, după deplasarea manuală trebuie restabilită sincronizarea poziției. Dacă unitatea de comandă a fost pornită în timpul deblocării, aceasta va înregistra deblocarea. Restabilirea se face prin deplasarea până la poziția complet închisă memorată; până la sincronizare, deschiderea se face ținând apăsată comanda. Supravegheați poarta în timpul acestei operațiuni și nu ocoliți elementele de siguranță.
Conectarea SU2000 cu DPRO924
Înainte de lucru, deconectați alimentarea de la rețea și PS224. Cablul motorului și cablul encoderului sunt circuite diferite. Aceste proceduri se aplică unei uși secționale echilibrate, cu un singur motor SU2000 și DPRO924.

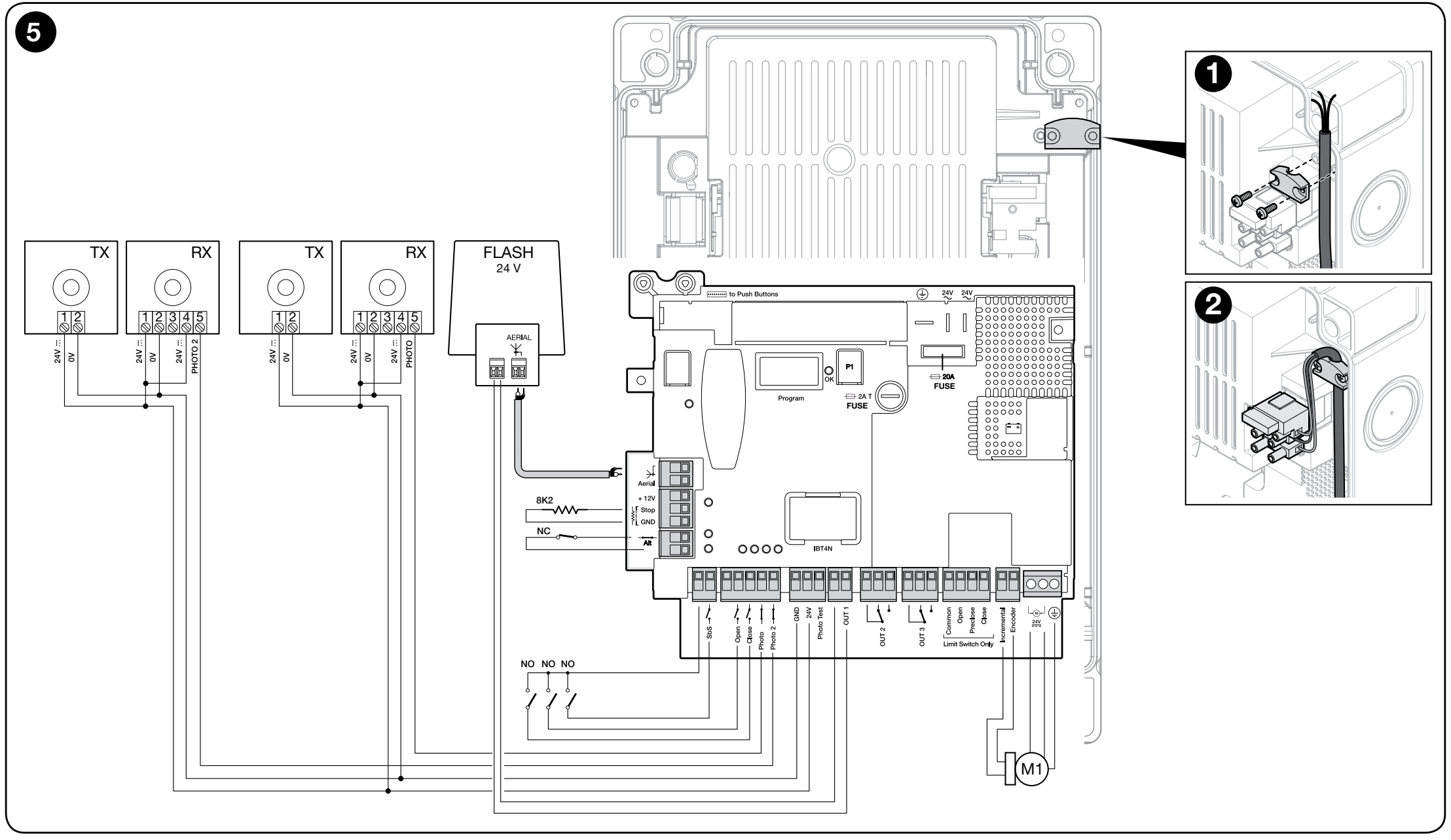

DPRO924: motor, encoder incremental, comenzi, fotocelule cu releu, lampă de semnalizare și circuit de siguranță
Cablare și lungimi
| Traseu | Cablu / lungime maximă |
|---|---|
| Rețea electrică până la DPRO924 | 3 × 1,5 mm² / 30 m. |
| Motor | 3 × 2,5 mm² / 10 m; în funcție de bornele motorului și de conexiunea de protecție. |
| Encoder incremental | 2 × 1 mm² / 10 m; se instalează separat de cablurile de putere. |
| Lampă de semnalizare | 2 × 0,5 mm² / 20 m. |
| Fotocelule | 4 × 0,5 mm² / 20 m; ramurile concrete se aleg în funcție de schema selectată. |
| Comutator de comandă | 2 × 0,25 mm² / 20 m sau 4 × 0,5 mm². |
| Antenă | RG58 / maximum 10 m, recomandat până la 5 m. |
Pentru trasee de alimentare de la rețea mai lungi de 30 m, utilizați 3 × 2,5 mm² și asigurați împământarea de protecție în apropierea automatizării. Electricianul va stabili dacă tipul de cablu este adecvat și ce protecție trebuie folosită pentru alimentarea electrică, în funcție de instalație.
Borne și polaritatea accesoriilor
| Bornă DPRO924 | Funcție / conexiune |
|---|---|
| MOTOR 1 / 2 / 3 | 1 și 2 – ieșire de 24 V DC pentru motor; 3 – împământare de protecție. Polaritatea ieșirii motorului se inversează în funcție de sensul de deplasare. Bornele motorului nu se conectează la rețeaua de 230 V. |
| Encoder incremental | Două fire de semnal ale encoderului; fără polaritate. Nu este o alimentare auxiliară. |
| GND (1) / 24 V (2) | 1 GND = minus (−), 2 24 V = plus (+); 24 V DC −30 % / +50 %, maximum 200 mA în total pentru accesorii. |
| Phototest (3) | Alimentare pozitivă testată pentru TX: 3 = plus (+), GND 1 = minus (−); 24 V DC, max. 200 mA la ieșirea Phototest. |
| Common / COM SBY | Polul comun pozitiv al comenzilor, 24 V DC. Common pentru SbS rămâne activ; COM SBY pentru Open/Close/Photo/Photo2 se dezactivează în modul Total Stand-by. Nu este GND. |
| SbS / Open / Close | Contacte NO fără potențial: SbS față de Common, Open și Close față de COM SBY. Contactele în sine nu au polaritate. |
| Photo / Photo2 | Contact NC fără potențial al fotocelulei; conectarea polului comun depinde de Phototest sau Stand-by. |
| STOP Safety Edge | Muchie de siguranță rezistivă de 8,2 kΩ sau optică OSE. OSE: +12 V = plus, GND = minus, SIG = semnal. |
| ALT | Circuit de siguranță NC. Un contact deschis blochează funcționarea. |
| OUT1 / OUT2 / OUT3 | OUT1 – lampă de semnalizare de 24 V, până la 25 W, cu clipire proprie; OUT2/3 – contacte de releu fără potențial, pentru sarcină rezistivă de până la 3 A. Nu atribuiți semne +/− fictive contactului OUT2/3. |
| LIGHT pe placa capacului | 1 = minus (−), 2 = plus (+), 24 V DC, maximum 5 W; cablu de până la 2 m. Ieșirea nu este protejată împotriva scurtcircuitului. |
Blocul de borne direct în SU2000
SU2000: 1/2 sunt bornele motorului, 3/4 sunt bornele encoderului. Conectați 1/2 la ieșirea motorului de pe DPRO924 și 3/4 la intrarea Incremental encoder. Marcaj Borna 3 de pe motor nu este PE. Conform schemei SU2000, al treilea conductor al cablului de motor cu trei fire se lasă izolat în siguranță la capătul motorului. Împământarea de protecție a alimentării de la rețea a DPRO924 rămâne obligatorie.

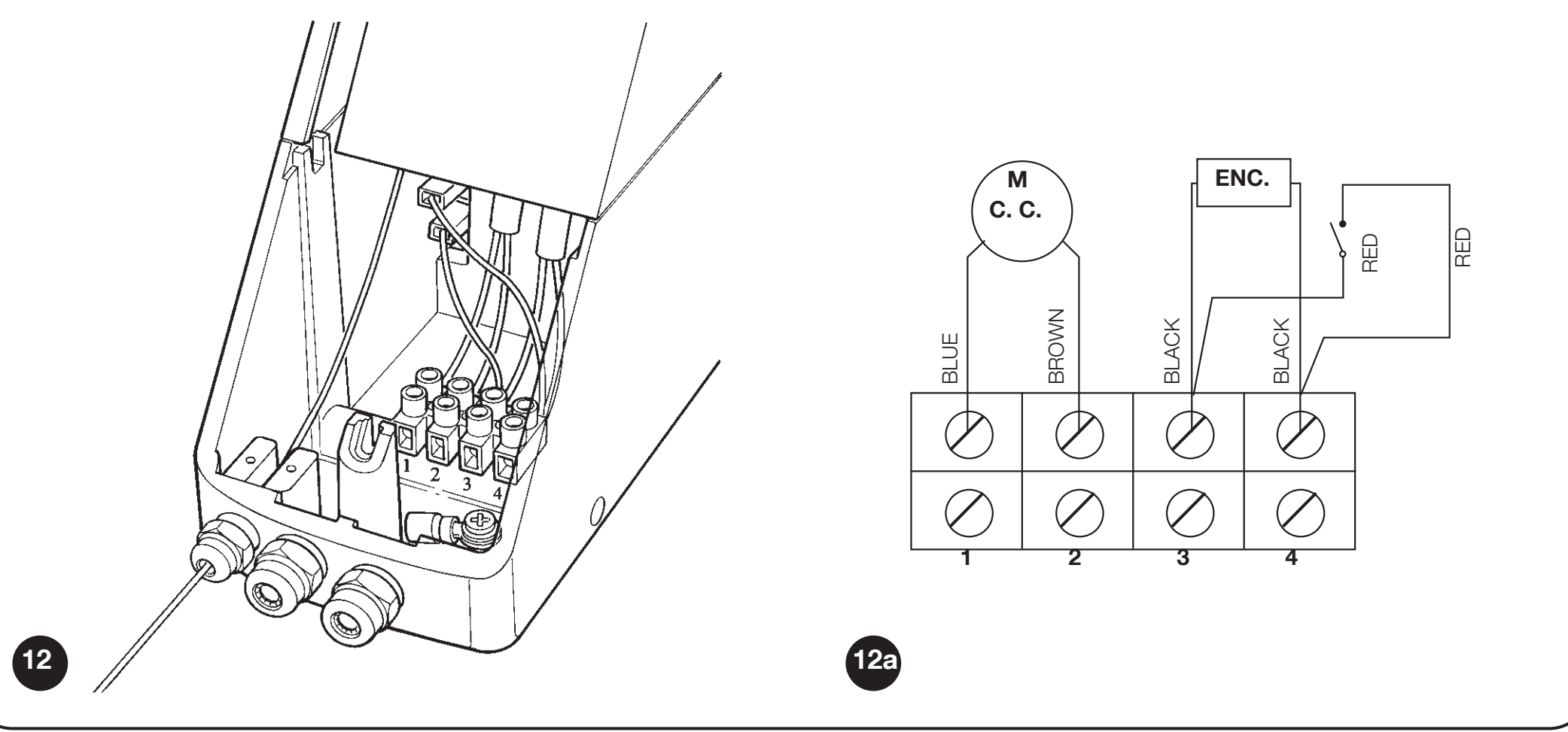

SUMO SU2000: bornele 1/2 ale motorului și 3/4 ale encoderului; al treilea conductor al cablului motorului este izolat în siguranță
Fotocelule EPM cu Phototest
DPRO924 utilizează NICE EPM cu ieșire clasică pe releu. Pentru funcția de siguranță, conectați pe EPM 4 COM și 5 NC; contactul 3 NO nu este contactul de siguranță corect.
| Dispozitiv | Alimentare și contact |
|---|---|
| TX EPM | 1 = plus (+), 2 = minus (−). În modul Phototest: TX 1 → Phototest (3) DPRO924, TX 2 → GND (1) DPRO924. |
| RX EPM | 1 = plus (+), 2 = minus (−). RX 1 → 24 V (2) DPRO924, RX 2 → GND (1). RX 4 COM → 24 V (2) DPRO924; RX 5 NC → Photo sau Photo2 în funcție de zona protejată. Borna RX 3 NO nu se conectează la această funcție de siguranță. |
| Două perechi | Atribuiți fiecare pereche intrării corespunzătoare. Dacă se intercalează reciproc, schimbați poziția sau utilizați obturatoare optice adecvate. Sincronizarea EPM prin SYNC necesită alimentare alternativă AC; nu o utilizați în această conexiune de curent continuu (DC). |

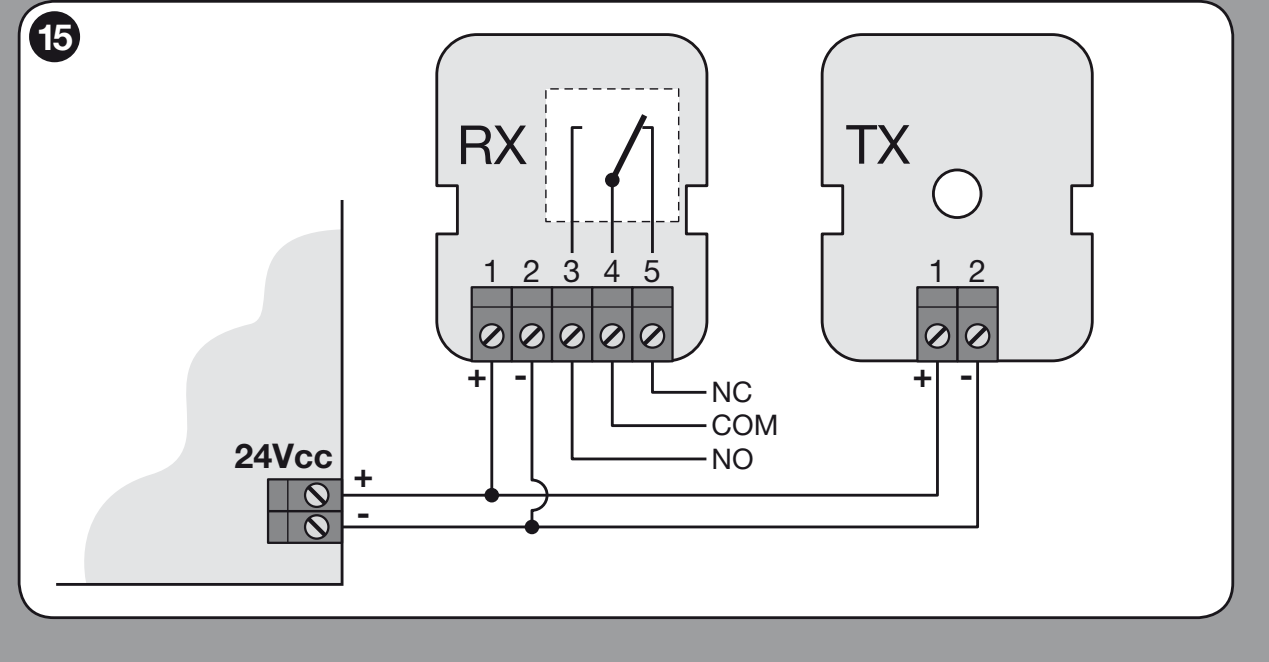

EPM: alimentarea TX/RX 1 (+), 2 (−), contactele releului 4 COM și 5 NC

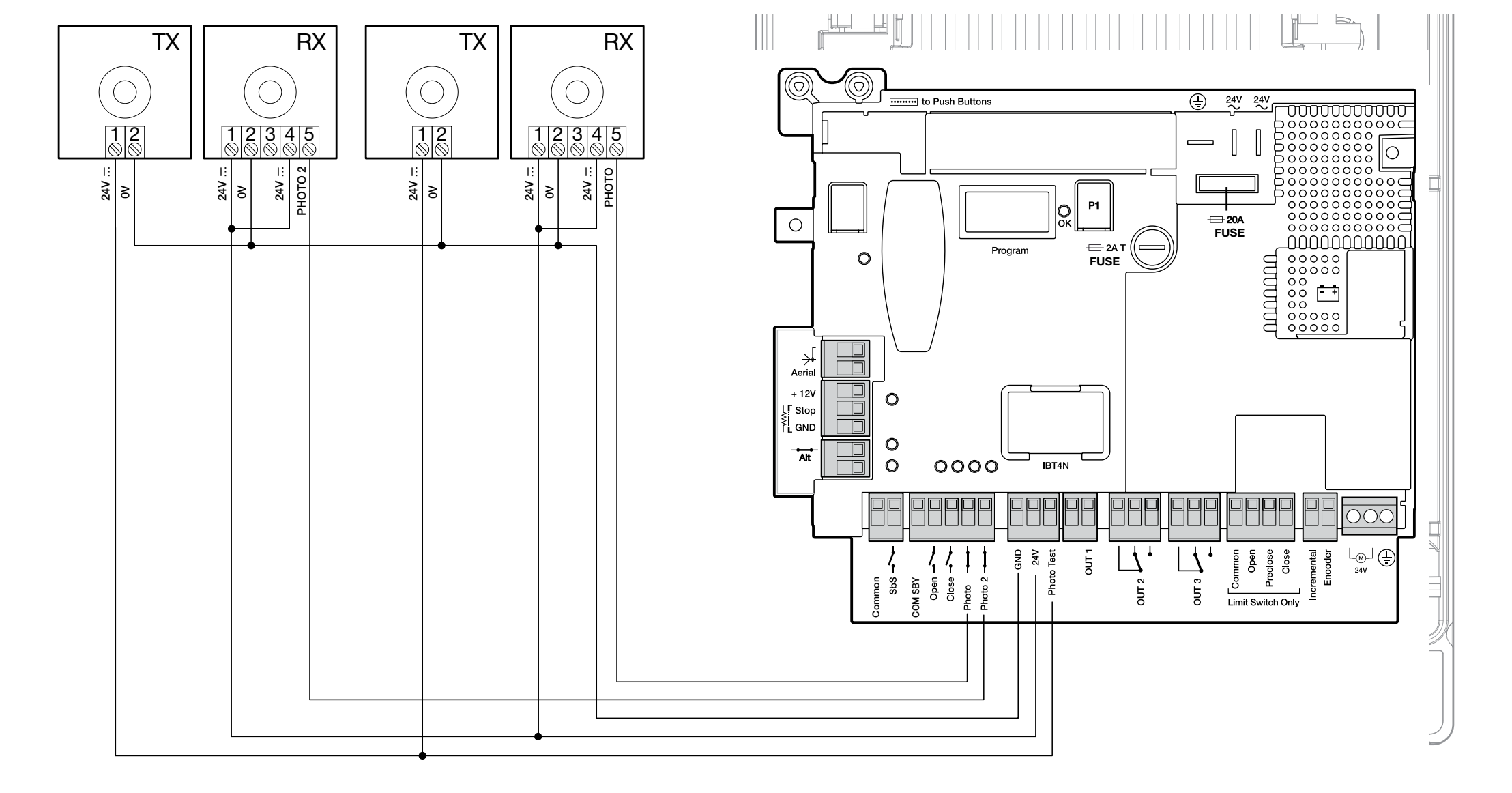

DPRO924: RX la GND/24 V și TX la GND/Phototest
Phototest verifică fotocelulele înainte de deplasare. După conectare, efectuați învățarea dispozitivelor de siguranță. Photo sau Photo2 neutilizat se conectează în această schemă la Phototest; acest lucru nu înlocuiește protecția necesară a porții.
Alternativă: Total Stand-by
Total Stand-by se activează prin Oview; după intervalul setat, implicit 1 min, reduce consumul prin oprirea accesoriilor. Atât TX, cât și RX: 1 (+) → COM SBY, 2 (−) → GND (1). Contact RX 4 COM → COM SBY, 5 NC → Photo sau Photo2. În această conexiune nu se efectuează Phototest. Photo/Photo2 neutilizat se conectează la COM SBY. Nu combinați cele două scheme.

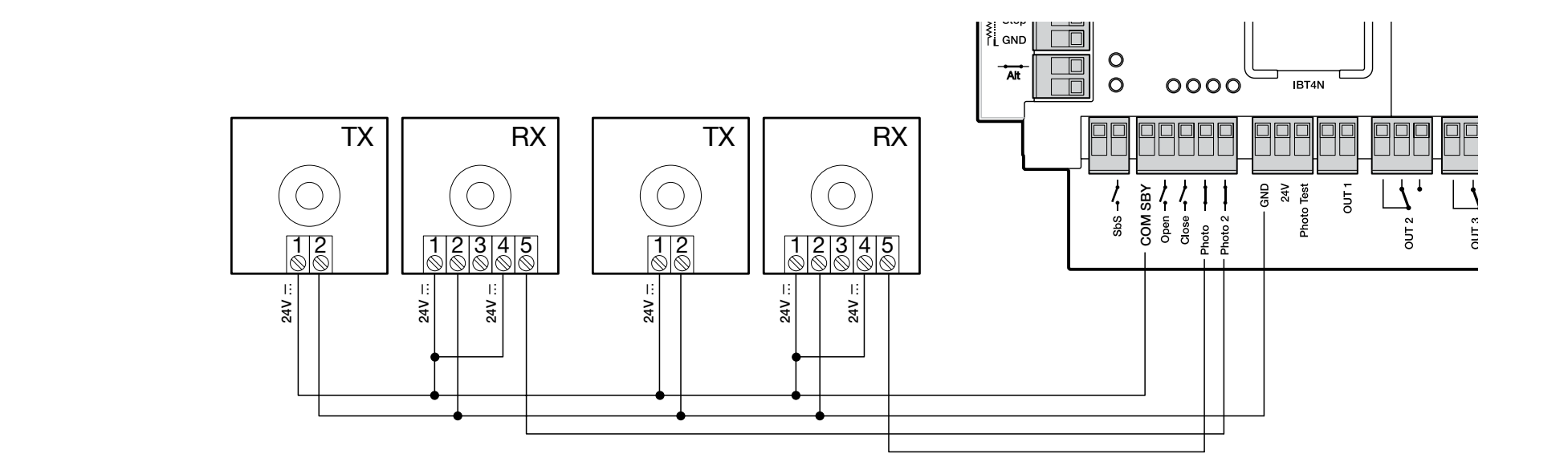

DPRO924: alternativă separată de alimentare a fotocelulelor în modul Total Stand-by
Muchie sensibilă și circuit de siguranță
Muchia rezistivă de 8,2 kΩ se conectează între SIG și GND, fără polaritate. OSE optică, conform marcajelor: firul maro la +12 V, cel verde la SIG, cel alb la GND. Dacă se utilizează un alt cod de culori, urmați marcajele producătorului muchiei. În cazul acestei interfețe rezistive, contactele NC se conectează în serie cu rezistența finală de 8,2 kΩ, iar contactele NO în paralel cu rezistența; conexiunea trebuie să respecte proiectarea sistemului de siguranță. După modificare, repetați învățarea. Rezistența nu trebuie utilizată pentru dezactivarea protecției necesare.
Girofar și indicator luminos de stare
Pentru OUT1 este destinat NICE ELDC cu intermitență proprie, 24 V, maximum 25 W. OUT1 nu este o pereche auxiliară GND/24 V; nu deduceți ordinea polilor din alți conectori. În schema sa, perechea de alimentare a modelului ELDC nu are polaritatea +/− specificată. Conectați antena la receptorul radio, conform conectorului acestuia.
Indicatorul luminos de stare de pe placa capacului este separat: LIGHT 1 (−), 2 (+), 24 V DC / 5 W. Se stinge când lanțul de siguranță este deschis, clipește în regim normal cu intervale de 0,5 s ON / 0,5 s OFF, iar în caz de eroare urmărește semnalizarea OK. Cablul poate avea maximum 2 m, iar ieșirea nu este protejată împotriva scurtcircuitului.

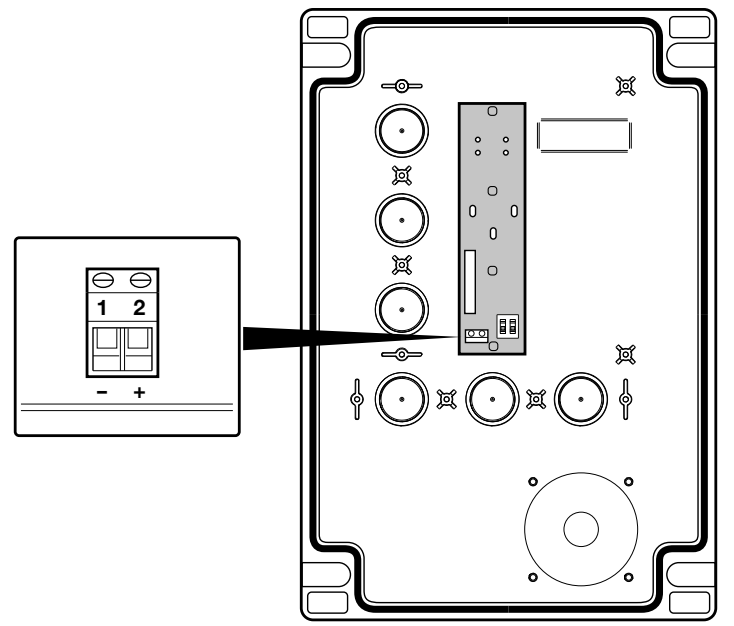

DPRO924: LIGHT 1 (−), 2 (+) pe placa butoanelor capacului
Alimentare de rezervă și interfață de service
NICE PS224 se conectează la conectorul dedicat bateriei de pe DPRO924 numai după finalizarea montajului și a programării. Numărul de cicluri în cazul unei pene de curent nu este fix și depinde de poartă și de baterie. Oview se conectează prin IBT4N și permite reglarea forței, a sensibilității, a punctelor de încetinire și efectuarea diagnosticării. Alegeți accesorii compatibile cu DPRO924, nu cu vechiul A924.
Prima pornire a DPRO924 cu SUMO
Pe placa capacului, comutatoarele care activează butoanele OPEN și CLOSE trebuie să fie în poziția ON; STOP este activ permanent. Înainte de învățare, poarta trebuie să fie la aproximativ 50 cm deasupra podelei, pentru a verifica în siguranță direcția de deplasare. LED-ul verde OK clipește aproximativ o dată pe secundă; ALT/Photo/Photo2 trebuie să corespundă conexiunii.
1. Învățarea dispozitivelor de siguranță
Trebuie să fie conectat cel puțin un dispozitiv de siguranță. Pentru modul de funcționare selectat, respectați totodată echiparea de siguranță necesară. Efectuați învățarea dispozitivelor și a pozițiilor consecutiv, fără întrerupere.
- Setați A1 ON; A2/A3/A4 OFF.
- Țineți apăsat STOP aproximativ 3 s, până când LED-ul OK luminează continuu în roșu; apoi eliberați butonul.
- La final, treceți comutatoarele în poziția OFF și continuați imediat cu învățarea encoderului incremental.
2. Poziții cu encoder incremental
- Setați B2 OFF, B3 OFF; A1 ON, A2/A3/A4 OFF.
- Țineți apăsat STOP aproximativ 3 s, până când LED-ul luminează continuu în roșu, apoi eliberați butonul.
- Cu OPEN, deplasați poarta până la deschiderea dorită înainte de opritorul mecanic. Confirmați ținând apăsat STOP 3 s: o clipire roșie.
- Cu CLOSE, deplasați poarta până la închiderea completă. Confirmați ținând apăsat STOP 3 s: două clipiri roșii.
- Dacă doriți să setați o deschidere parțială personalizată, deplasați poarta cu OPEN până la punctul dorit și confirmați ținând apăsat STOP 3 s: trei clipiri roșii. În caz contrar, continuați.
- Setați A1 OFF; selectați A3/A4 în funcție de modul de funcționare și confirmați apăsând P1 cel puțin 2 s.
Dacă OPEN închide poarta, opriți, deconectați alimentarea de la rețea și bateria, inversați între ele firele motorului de la ieșirile 1/2 și reluați învățarea de la început. Nu inversați firele encoderului pentru a schimba direcția.
3. Învățarea forțelor
După memorarea pozițiilor, efectuați cicluri complete de deschidere și închidere fără întrerupere, până când unitatea termină clipirea alternativă roșu/verde a LED-ului OK în timpul mișcării. O manevră întreruptă nu se contabilizează. În timpul învățării, unitatea utilizează forța maximă: zona trebuie supravegheată. Repetați învățarea după modificarea vitezei, a punctelor de încetinire sau a sensibilității. La final, efectuați testele de siguranță.
Unitatea calculează inițial punctele de încetinire RA/RB; acestea se reglează prin Oview. Nu le setați folosind procedura de memorare a pozițiilor SOON.
Setarea modurilor DPRO924

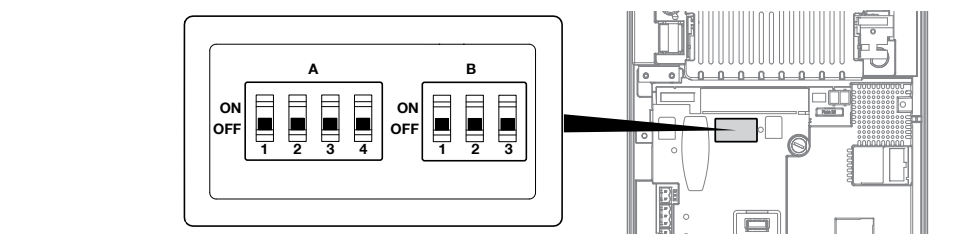

DPRO924: blocul A cu patru comutatoare și blocul B cu trei comutatoare de pe placa principală
Comutatoarele A și B se află pe placa principală. După modificarea acestora, LED-ul OK poate clipi alternativ roșu/verde, iar unitatea poate să nu accepte comenzile: confirmați configurația corectă apăsând P1 timp de 2 s, dacă este necesar, repetați învățarea dispozitivelor de siguranță. Dacă aceste funcții sunt setate prin Oview, DIP-urile corespunzătoare trebuie să fie în poziția OFF.
DIP A – funcționare
| Setare | Semnificație |
|---|---|
| A1 OFF, A2 OFF, A3 OFF, A4 OFF | Comandă cu om prezent: poarta se deplasează numai cât timp comanda este menținută. |
| A1 ON, A3/A4 OFF | Învățarea dispozitivelor de siguranță și a pozițiilor. Pentru SU2000, setați și A2 OFF. |
| A1 OFF, A2 OFF, A3 OFF, A4 ON | Mod industrial: deschidere semiautomată, închidere cu menținerea comenzii. |
| A1 OFF, A2 OFF, A3 ON, A4 OFF | Funcționare semiautomată după memorarea pozițiilor. |
| A1 OFF, A2 OFF, A3 ON, A4 ON | Închidere automată cu timpul de pauză memorat. |
| A2 ON | Inversarea encoderului absolut; nu se utilizează cu encoderul incremental SU2000. |
DIP B – sensibilitate, viteză și motor
| Comutator | Stare și semnificație |
|---|---|
| B1 – sensibilitate | OFF dezactivată, ON activată. ON reduce forța de intervenție la întâlnirea unui obstacol; după modificare, învățați forțele și efectuați măsurarea. |
| B2 – modificarea vitezei | OFF funcționare normală; ON setarea vitezei, LED-ul OK clipește rapid în portocaliu. |
| B3 – tipul motorului | OFF pentru SU2000 cu encoder. ON este pentru motorul cu întrerupătoare electromecanice de limită. |
Închidere automată – timpul de pauză
- După memorarea pozițiilor, setați A3/A4 ON, A1/A2 OFF.
- Țineți apăsat P1 cel puțin 2 s.
- Trimiteți comanda OPEN și așteptați deschiderea completă.
- Din acest moment, așteptați pauza dorită și trimiteți comanda CLOSE. Timpul se salvează.
Pentru a modifica pauza, setați A4 OFF și confirmați apăsând P1 timp de 2 s; pauza anterioară va fi ștearsă. Apoi setați A4 ON, confirmați apăsând P1 timp de 2 s și repetați secvența de deschidere, așteptare și închidere.
Viteza de deplasare și de încetinire
Se setează separat deschiderea, deschiderea cu încetinire, închiderea și închiderea cu încetinire. Se poate folosi Oview sau butoanele plăcii:
- Setați B2 ON; OK clipește rapid în portocaliu.
- Țineți apăsat P1 și trimiteți OPEN sau CLOSE, în funcție de direcția care trebuie modificată.
- Cu P1 apăsat, modificați segmentul curent: OPEN mărește viteza cu 5% la fiecare apăsare, CLOSE o reduce cu 5%.. OK verde indică un segment normal, iar OK roșu indică încetinirea.
- Eliberați P1; pentru următoarea mișcare, începeți din nou ținându-l apăsat.
- Setați B2 OFF, finalizați memorarea forțelor și efectuați testele.
Cât timp P1 este apăsat, controlul curentului este dezactivat. Această intervenție trebuie efectuată de un instalator care supraveghează poarta; nu se folosește pentru testarea forței împotriva unui obstacol.
Telecomandă și antenă
Receptorul radio se introduce în soclul SM cu alimentarea de la rețea și baterie deconectată. Nu confundați echiparea unui motor individual cu un kit complet: alegeți receptorul și emițătoarele în funcție de configurația livrată efectiv.
NICE OXIBD acceptă telecomenzi unidirecționale și bidirecționale; un emițător unidirecțional compatibil este NICE MYGO4. Un receptor mai vechi deja instalat poate utiliza un alt sistem de codare. Aceeași frecvență, 433,92 MHz, nu este suficientă în sine.
În modul obișnuit 1, ieșirile receptorului sunt: 1 – comandă pas cu pas, 2 – deschidere parțială, 3 – deschidere, 4 – închidere. Modul 2 permite memorarea unui buton individual pentru comanda selectată. Efectuați asocierea și ștergerea exact conform instrucțiunilor receptorului OXIBD respectiv; butoanele motorului nu șterg memoria radio a acestuia.
La OXIBD, conectați antena la conectorul receptorului, conform schemei de conectare a antenei OXIBD. Conductorul central al cablului coaxial se conectează la semnal, iar ecranajul la masa antenei. Nu este vorba despre alimentarea +/−.
Diagnosticare DPRO924
După pornire, două clipiri lente verzi ale indicatorului OK semnalează un motor cu encoder incremental. O clipire lentă roșie confirmă memorarea unei muchii sensibile de 8,2 kΩ, iar două clipiri confirmă OSE. Clipirea rapidă verde după pornire poate indica o memorie nememorată.
| OK roșu | Cauză și verificare |
|---|---|
| 2 clipiri | Fotocelulă: obstacol, sistem optic sau conexiune a releului. |
| 3 clipiri | Forță, sensibilitate sau encoder blocat: verificați rezistența mecanică și cablul encoderului. |
| 4 clipiri | STOP/ALT sau deblocare: asigurați motorul și verificați circuitul de siguranță. |
| 5 clipiri | Parametri interni: apăsați STOP de pe capac și așteptați cel puțin 30 s. Dacă defecțiunea persistă, solicitați service; eventual, efectuați resetarea și o nouă memorare. |
| 6 clipiri | Limită a numărului de manevre: așteptați răcirea. |
| 7 clipiri | Defecțiune electrică internă: apăsați STOP, deconectați toate sursele de alimentare și solicitați verificarea plăcii/cablajului de către un specialist. |
| 8 clipiri | Comandă de intrare permanentă: eliminați contactul blocat. |
| 9 clipiri | Automatizarea este blocată electronic: utilizați comanda de deblocare. |
| Alte semnalizări OK | Remediere |
|---|---|
| Roșu aprins + 8 clipiri verzi | Lipsește semnalul encoderului. Apăsați STOP și verificați cablul separat al encoderului. |
| Roșu aprins + 10 clipiri verzi | Timpul de deplasare a fost depășit. Apăsați STOP și verificați mecanica și pozițiile; timpul se reglează prin Oview. |
| Roșu/verde alternant în repaus | Setările DIP au fost modificate: verificați configurația și confirmați apăsând P1 cel puțin 2 s. |
| Roșu/verde alternant în timpul mișcării | Se memorează forțele; finalizați manevrele complete. |
| Portocaliu rapid | B2 este ON; finalizați reglarea vitezei și setați B2 OFF. |
Ștergerea memoriei DPRO924
Resetarea șterge setările, pozițiile și dispozitivele de siguranță memorate. Memoria receptorului radio cu montare în soclu este separată.
- Cu poarta oprită, setați A1/A2/A3/A4 ON; OK clipește rapid în portocaliu.
- Țineți apăsat STOP aproximativ 3 s, până când OK rămâne aprins continuu în roșu; eliberați butonul.
- După resetare, OK clipește rapid în portocaliu. Readuceți toate comutatoarele DIP A în poziția OFF; OK clipește verde.
- Setați tipul corect de motor, repetați memorarea dispozitivelor de siguranță, a pozițiilor și a forțelor, apoi efectuați testele.
Verificare înainte de predarea porții
- Cu sistemul de acționare deblocat, verificați deplasarea lină și echilibrarea. La configurația secțională descrisă aici, forța necesară pentru deplasarea manuală nu trebuie să depășească 225 N. Această forță nu reprezintă cuplul motorului și nici forța de impact admisibilă.
- După blocare, testați deschiderea, închiderea și STOP; poarta nu trebuie să se deplaseze oblic și nici să lovească dincolo de pozițiile de capăt memorate.
- Testați fiecare pereche de fotocelule lângă TX, lângă RX și în centrul fasciculului, de exemplu cu un cilindru de Ø 5 cm și lungimea de 30 cm. Verificați reacția efectivă a porții.
- Testați muchia sensibilă, circuitul de siguranță și deblocarea de urgență. Forțele de impact trebuie măsurate de instalator cu un instrument de măsurare adecvat; după modificarea forței sau a sensibilității, testul trebuie repetat.
- Predați poarta numai după efectuarea cu succes a testelor, împreună cu etichetele, instrucțiunile de deblocare și planul de întreținere. Treceți prin poartă numai când este complet deschisă și oprită.
Întreținerea sistemului de acționare și a porții
Înaintea fiecărei verificări planificate, deconectați alimentarea de la rețea și bateria. Verificați consola, ancorele, pana, arborele, sistemul de deblocare, elementele de ghidare și echilibrarea; în cazul lanțului, verificați și tensionarea, uzura și lubrifierea necesară. Utilizați sistemul de acționare numai cu opritoare mecanice și elemente de protecție funcționale.
Instalatorul stabilește intervalul de întreținere pentru întregul ansamblu în funcție de utilizare și de poartă; verificați și curățați fotocelulele EPM cel puțin o dată la 6 luni. După service, repetați testele. La o poartă secțională, defecțiunile arcurilor sau ale cablurilor portante trebuie remediate de un specialist, nu prin mărirea forței motorului.
Parametri tehnici SUMO SU2000
| Parametru | Valoare |
|---|---|
| Unitate de comandă | Pentru o poartă secțională echilibrată, unitate de comandă separată NICE DPRO924; nu este inclusă în SU2000. Montajul suspendat necesită o unitate de comandă adecvată, achiziționată separat. |
| Alimentarea motorului | 24 V DC; interval de funcționare 15–36 V DC. |
| Curentul consumat / puterea motorului | 13 A DC / 500 W. Nu este curent de la rețeaua de 230 V. |
| Cuplu | 120 Nm. |
| Turație | 7,5–16 rot./min; reglare în funcție de sistemul de comandă și de ansamblu. |
| Suprafața porții secționale | Cel mult 35 m². |
| Ciclu de funcționare | 50 %. |
| Grad de protecție / temperatură | SU2000 IP44; −20 până la +50 °C. |
| Arbore / orificiu | Arbore Ø 25,4 mm; orificiu în motor Ø 25,5 mm. |
| Dimensiuni / greutate | 350 × 270 × 110 mm / 10,5 kg. |
| Clasa termică de izolație a motorului | Clasa B. |

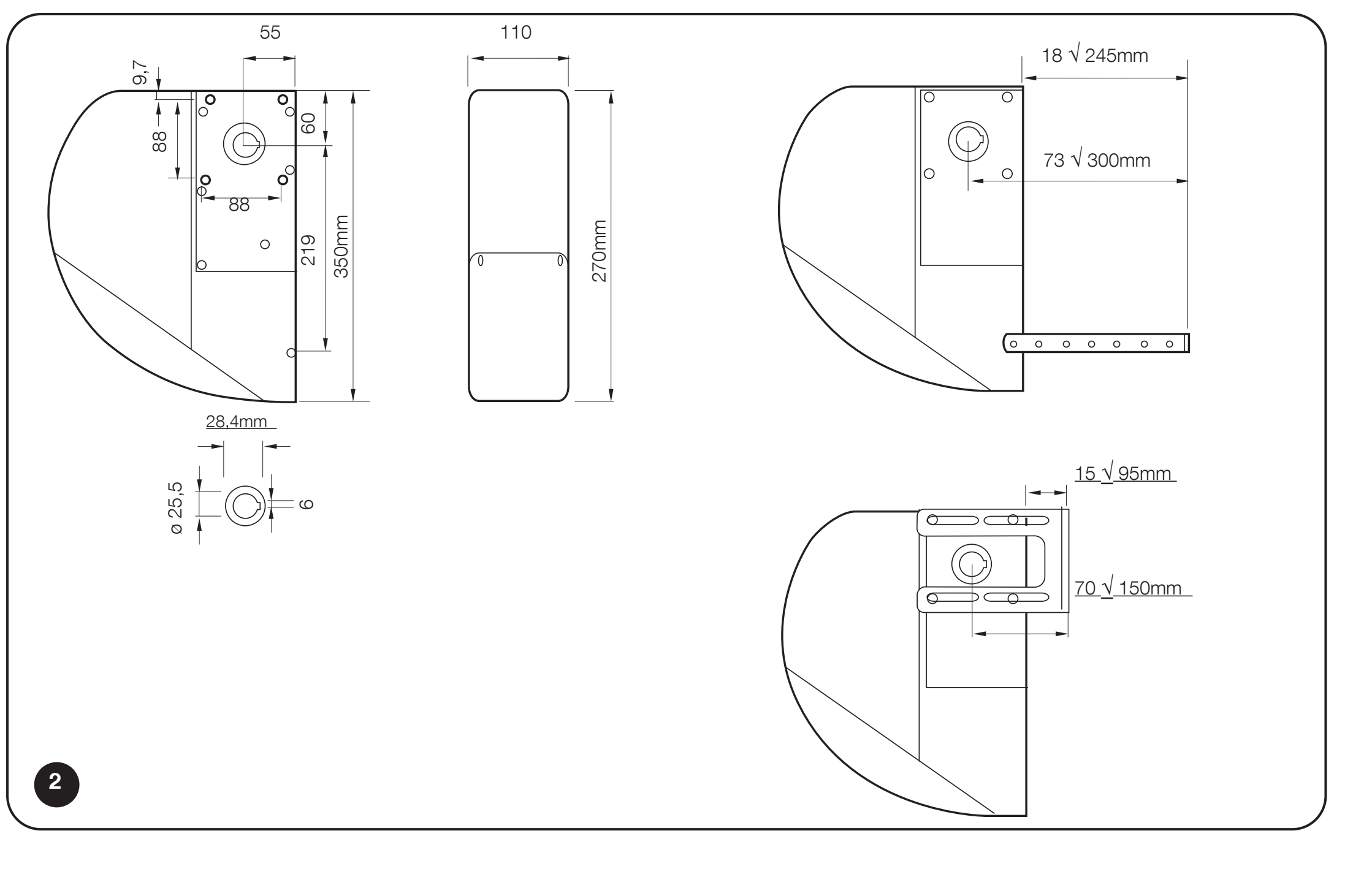

Dimensiunile SUMO SU2000, orificiul arborelui și intervalul consolei
Alimentarea și limitele DPRO924
| Parametru | Valoare |
|---|---|
| Alimentare de la rețea | 230 V AC, 50/60 Hz; clasa I, cu împământare. |
| Putere maximă absorbită de la rețea | 500 W. |
| Ieșire pentru accesorii | 24 V DC −30 % / +50 %, 200 mA; polaritate și borne. |
| Alimentare de rezervă | NICE PS224. |
| Siguranțe | F2 T2 A; F1 auto 20 A. Același tip și aceeași valoare după eliminarea cauzei. |
| Carcasă | IP55 dacă este închisă corect; 310 × 210 × 125 mm, aproximativ 4 kg. |
Vedere la 360° a motorului
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
