Kit de automatizare pentru poartă culisantă de până la 600 kg CAME BXV06AGS, 801MS-0180 (D)
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
2.874,90 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului Kit de automatizare pentru poartă culisantă de până la 600 kg CAME BXV06AGS, 801MS-0180 (D)
Motor CAME BXV06AGS este destinat pentru porți culisante cu o greutate de până la 600 kg și cu o lungime a foii de până la 18 m. Are un întrerupător electromecanic de oprire. Motorul este nereversibil. Caracteristici tehnice detaliate ». Manual de descărcat ».
CAME BXV06AGS cu placă de comandă ZN7 este un motor pentru poartă culisantă, cu motor de 24 V DC și limitatoare mecanice de cursă. Alimentarea de la rețea este de 230 V AC. Este destinat unui canat de până la 600 kg și 18 m lungime. Evaluați împreună greutatea, lungimea și rezistența porții; puterea mai mare nu înlocuiește o deplasare ușoară, manuală.
Montajul, conectarea la rețea și punerea în funcțiune trebuie efectuate de un tehnician calificat. Înainte de orice intervenție, deconectați alimentarea de la rețea și eventualele baterii. Fotocelulele și encoderul nu înlocuiesc opritoarele fixe, protecția zonelor periculoase și verificarea forțelor pe poarta montată.
Înainte de montaj, verificați eticheta motorului, placa ZN7 și versiunea H1, precum și meniul acesteia. Datele tehnice și schemele de conectare de mai jos se aplică versiunii descrise. Setările următoare se aplică versiunii cu F28 = 60–100 %, F8 = 1/2 și U3 = 0/1. Dacă placa oferă alte valori sau conectori, consultați manualul versiunii specifice; aceste trei elemente nu determină, singure, întregul firmware.
Set CAME BXV06AGS

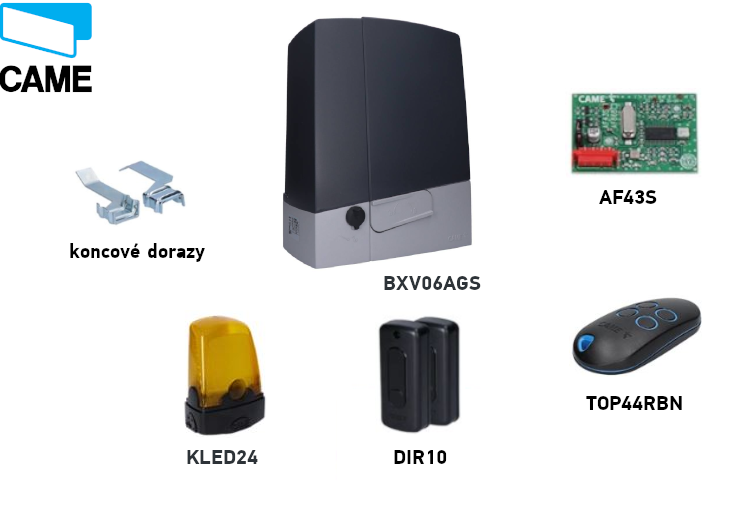

Ambele seturi includ motorul, telecomanda, fotocelulele, receptorul radio și lampa de semnalizare. Înainte de conectare, verificați marcajele accesoriilor livrate efectiv. Alegeți celelalte elemente, în special cremaliera dințată și comenzile locale, în funcție de poarta respectivă.
| Caracteristică | CAME BXV06AGS |
|---|---|
| Set |  CAME BXV06AGS, 801MS-0180 (D) |
| Greutatea maximă a canatului | 600 kg |
| Lungimea maximă a canatului | 18 m |
| Rețea / motor | 230 V AC / 24 V DC |
| Putere / forță | 270 W / 600 N |
| Viteză maximă | 12 m/min |
| Selectarea motorului A1 | 2 – 600 kg |
| Sistemul de comandă din acest manual | ZN7, afișaj și meniu |
Valoarea de 18 sau 20 m indică lungimea maximă a canatului, nu neapărat lățimea de trecere liberă. Selectarea A1 nu modifică capacitatea portantă a motorului propriu-zis.
Accesorii și exemple de conectare
Exemplele următoare se referă la dispozitive identificate în mod specific. Pentru un alt tip, utilizați bornele și parametrii acestuia; aceeași funcție sau frecvență nu confirmă, de una singură, compatibilitatea.
| Element | Exemplu verificat / utilizare |
|---|---|
| Fotocelule | CAME DIR10, 12/24 V AC/DC, rază de acțiune 10 m; conectare și testare TS. |
| Lampă de semnalizare | CAME KLED24, 24 V AC/DC, 2 W; ieșire 10–E. |
| Receptor radio | CAME AF43S, placă AF cu conectare prin inserție, 433,92 MHz; verificați codificarea împreună cu U4. |
| Telecomandă | CAME TOP-432EE, cod fix 433,92 MHz; exemplu pentru receptorul corespunzător. |
| Cremalieră | Cremeleiere dințate, modul 4; joc și fixare. |
| Comandă locală | Întrerupătoare, butoane și cititoare; comenzi NO și contacte de siguranță NC conform configurației bornelor. |
Montarea motorului
Cu motorul deblocat, poarta trebuie să se deplaseze ușor pe întreaga cursă, fără înclinare, roți deteriorate sau riscul de a ieși din ghidaj. Verificați opritoarele mecanice fixe în pozițiile deschis și închis, stabilitatea suportului și protecția zonelor în care canatul poate strivi pe cineva. În zona motorului nu trebuie să existe apă stagnantă și nici să ajungă un jet direct de apă. Dacă poarta culisantă are o portiță pietonală integrată, acționarea motorului trebuie să fie posibilă numai după asigurarea în siguranță a acesteia.
Fundația și placa de ancorare
Exemplul de instalare prevede o săpătură de 400 × 240 mm și o adâncime de 800 mm. Adaptați dimensiunile fundației la teren și la poarta respectivă. Cofrajul trebuie să depășească nivelul solului cu 50 mm; utilizați armătură și ancore M12. Pentru alimentarea motorului se recomandă un tub de protecție Ø 40 mm, pentru accesorii Ø 25 mm, iar pentru eventualul cablu de deblocare Ø 20 mm.
Așezați placa de ancorare orizontal, treceți cablurile prin orificiile acesteia și lăsați porțiunile filetate ale ancorelor deasupra suprafeței. Lăsați betonul să se întărească cel puțin 24 de ore. Stabiliți poziția plăcii față de cremalieră conform imaginii: distanța orizontală de 95 mm și înălțimea de 106 mm se raportează la suprafețele marcate în secțiune. Nu le confundați cu dimensiunile fundației.
Montare și reglarea înălțimii
Scoateți capacul și montați motorul pe placă. Cablurile trebuie să treacă prin partea inferioară a carcasei și prin presetupile montate corect. În timpul reglării, ridicați motorul cu ajutorul picioarelor filetate cu 5–10 mm, pentru a păstra o marjă de reglare a angrenării.
Cremalieră și jocul angrenării
Deblocați motorul și fixați cremaliera deplasând manual canatul. La îmbinarea elementelor, folosiți o bucată de cremalieră auxiliară sub îmbinare, astfel încât dinții să se alinieze și să se angreneze fără întreruperi. După montare, reglați poziția verticală și orizontală a motorului.
Lăsați un joc de 1–2 mm între cremalieră și pinion. Greutatea porții nu trebuie să se sprijine pe motor. Parcurgeți manual întreaga cursă, verificați angrenarea și îmbinările cremalierei, apoi strângeți piulițele și șaibele de la ancore.
Limitatoare mecanice de cursă
Deplasați manual poarta în poziția deschisă. Fixați pe cremalieră opritorul de deschidere cu contact, astfel încât rampa acestuia să acționeze în mod fiabil microîntrerupătorul cu arc. Reglați opritorul de închidere în același mod. Fixați bine opritoarele; opritorul mecanic fix al porții și opritorul de acționare cu contact au funcții diferite.
În configurația ilustrată, lăsați în apropierea poziției de capăt aproximativ 20 mm înainte de opritorul fix. Verificați distanța de oprire la viteza și sarcina efective.
Cablare
| Conexiune | Cablu / condiție |
|---|---|
| Rețea 230 V AC, L/N/PE | 3G × 1,5 mm² până la 20 m; 3G × 2,5 mm² pentru 20–30 m. |
| Elemente de comandă | Numărul de conductoare depinde de comandă; secțiune de 0,5 mm² pentru traseele scurte indicate. |
| Fotocelule DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Respectați conexiunea TX și contactul NC. |
| Antenă | RG58, maximum 10 m; se recomandă până la 5 m. |
| RSE / CRP | UTP CAT 5; conexiune serială separată, nu pentru alimentarea motorului. |
Numărul de conductoare trebuie să fie suficient pentru întreaga schemă selectată. Pentru trasee mai lungi, consumatori conectați în paralel sau alte accesorii, tehnicianul trebuie să recalculeze secțiunea în funcție de curent și de căderea de tensiune. Protejați cablurile împotriva deteriorării și a contactului cu motorul sau transformatorul; conduceți separat, în mod adecvat, alimentarea de la rețea și circuitele de joasă tensiune.
Deblocare manuală în caz de întrerupere a alimentării
Înainte de deplasarea manuală, deconectați alimentarea și asigurați poarta. Deblocarea unei porți deteriorate sau dezechilibrate poate provoca o mișcare necontrolată.
- Introduceți cheia în broască și rotiți-o în direcția săgeții din imagine.
- Trageți și deschideți maneta de deblocare conform imaginii.
- Deplasați poarta manual, controlat, fără persoane pe traseu.
- Pentru blocarea din nou, readuceți maneta în poziția inițială și blocați mecanismul. Înainte de a comanda motorul, verificați dacă mecanismul de acționare este blocat.
Orientarea pe placa de comandă ZN7
ZN7 are un afișaj și butoanele ESC, săgeți și ENTER. Setările, timpii și utilizatorii sunt gestionați din meniu. Conectorii AF, Memory Roll, R700/R800, RSE și RIOCN8WS au funcții diferite; introduceți sau scoateți cardul numai cu alimentarea de la rețea și bateriile deconectate.
| Numărul din imagine | Element |
|---|---|
| 1 / 2 / 3 | Motor / encoder / limitatoare de cursă |
| 4 / 5 / 6 | Comenzi și sisteme de siguranță / antenă / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 sau R800 / RSE / RIOCN8WS |
| 11 / 12 | Afișaj / butoane de programare |
| 13 / 14 / 15 | Conexiune serială A–B–GND / tastatură A–B / transponder S1–GND |
| 16 / 17 / 18 | Modul GSM / RGP1 / accesorii și lumini |
| 19 / 20 / 21 / 22 | Siguranță pentru accesorii / intrare placă / siguranță de rețea / alimentare de la rețea |
Borne și alimentarea ZN7
| Borne | Utilizare / tensiune / polaritate |
|---|---|
| L / N / PE | Rețea 230 V AC, 50/60 Hz pentru BXV06AGS. PE este conductorul de protecție; AC nu are +/−. |
| 10 / 11 | Accesorii: de regulă 24 V AC, în regim de funcționare pe baterii 24 V DC, consum total de maximum 40 W. La DC 10 = plus (+), 11 = minus (−); la AC nu există polaritate. |
| 10 / E | Lampă de semnalizare sau lumină de ciclu, 24 V AC/DC, max. 25 W. La DC, 10 este polul comun pozitiv, iar E este ieșirea comutată. |
| 10 / 5 | Semnalizare a stării porții, 24 V AC/DC, max. 3 W. La DC, 10 este polul comun pozitiv, iar 5 este ieșirea comutată; nu este o alimentare permanentă. |
| 24 / 0 | Alimentare internă a plăcii din secțiunea de alimentare; nu conectați ca ieșire pentru accesorii și nici ca intrare externă pentru baterii. |
| M / N | Motor 24 V DC; păstrați conexiunile configurației corecte. Nu este o alimentare de 230 V. |
| + / E / − | Encoder: alimentare +/− și semnal E; nu este o ieșire universală pentru accesorii. |
| F / FA, F / FC | F comun, FA deschidere, FC închidere; contacte NC de limită, fără polaritate. |
| A / B / GND – RSE | Interfață serială cu card RSE; nu o confundați cu A/B pentru tastatură. |
Comenzi și contacte de siguranță
| Borne | Contact / funcție |
|---|---|
| 1–2 | STOP NC; activați F1 = ON dacă este conectat. Setarea din fabrică: F1 = OFF. Fără polaritate. |
| 2–7 | Comandă NO; funcția este selectată cu F7. Contact fără potențial, fără polaritate. |
| 2–3P | Deschidere parțială sau completă NO, conform F8. Contact fără potențial, fără polaritate. |
| 2–CX / 2–CY | Intrări de siguranță NC; configurați F2/F3. Fără polaritate. |
| 10 / TS | Ramura de alimentare a fotocelulelor, testată conform schemei; nu activați F5 fără conectarea corectă. |
| A–B / R800 | Tastatură cu cod și card de decodare R800, F14 = 1. |
| S1–GND / R700 | Transponder sau cititor cu R700, F14 = 0. |
| Antenă / AF | RG58 și card radio plug-in cu frecvența/codarea corectă. |
Lampă de semnalizare și semnalizarea stării
KLED24, 24 V AC/DC și 2 W, conectați la 10–E; pentru lampa de semnalizare, setați F18 = 0. KLED24 nu are alimentarea marcată separat cu +/−. La AC nu există polaritate de curent continuu; la DC, borna 10 este ieșirea comună pozitivă a plăcii. Nu conectați o lampă de semnalizare de 230 V la această ieșire de 24 V.
Ieșirea 10–5 este destinată semnalizării discrete a stării, max. 3 W, cu setarea F10. Modul de iluminare în timpul ciclului, F18 = 1, necesită timpul de închidere automată; lumina rămâne aprinsă de la deschidere până la închiderea completă, inclusiv în timpul așteptării.
Fotocelule și testul de siguranță
CAME DIR10 este format dintr-un emițător TX și un receptor RX, cu o rază de acțiune de 10 m. Setați jumperul receptorului la 24 V. Consumul perechii este de 60 mA la 24 V AC. Alimentarea RX este marcată 10 (+), 2 (−); TX are bornele TX și 2; producătorul nu indică în această schemă marcaje separate +/− pentru acestea. La alimentarea cu curent alternativ, polaritatea de curent continuu nu se aplică. Ieșirea TX face parte din sincronizare; conectați RX TX la TX TX conform schemei și nu înlocuiți această conexiune cu o alimentare directă de la borna 10 a plăcii.
| Bornă fotocelulă | Conectare standard | Conectare cu test |
|---|---|---|
| RX 10 (+) | Placă 10 | Placă 10 |
| RX 2 (−) și RX C | Placă 2 | Placă 2 |
| RX TX ↔ TX TX | Conectați TX între receptor și emițător | Aceeași conexiune |
| TX 2 | Placă 2 | Placă TS |
| RX NC | Placă CX | Placă CX |
Contactul C–NC este un contact de siguranță fără potențial. Nu are plus sau minus. Conectarea alimentării și a contactului sunt două circuite distincte. La DC, borna 10 este polul pozitiv; ieșirea negativă RX 2 este conectată, în această schemă specifică, la borna comună 2 a plăcii. Nu confundați borna 2 cu borna de alimentare 11.
Pentru contactul conectat la CX, setați F2 = C1. Pentru contactul conectat la CY, selectați reacția corespunzătoare prin F3. C1 redeschide poarta în timpul închiderii; C2 o închide din nou în timpul deschiderii; C3 o oprește, apoi închide automat și necesită F19; C4 așteaptă îndepărtarea obstacolului și apoi reia mișcarea.
Conectarea testului prin TS
La testare, TX 2 se mută la TS, în timp ce RX 2 și RX C rămân conectate la borna 2 a plăcii. Conexiunea TX dintre emițător și receptor rămâne neschimbată. Modificați mai întâi conexiunile cu alimentarea oprită și abia apoi activați testul.
Setați F5 = 1 pentru CX, 2 pentru CY sau 4 pentru CX și CY. În cazul unei erori de testare, se afișează E4, iar motorul nu execută comanda. Funcția se utilizează împreună cu intrările de siguranță active.
După conectare, testați întreruperea fasciculului în timpul mișcării corespunzătoare și eliberați-l din nou. Nu șuntați intrarea de siguranță ca soluție permanentă pentru o defecțiune.
Muchii de siguranță
Conectați muchia de contact NC între 2 și CX sau CY și selectați C7 – redeschidere în timpul închiderii, sau C8 – reînchidere în timpul deschiderii. Contactul fără potențial nu are polaritate. Nu conectați muchia rezistivă ca pe un contact NC obișnuit; aceasta trebuie să aibă o interfață compatibilă cu unitatea de comandă respectivă.
Prima pornire a ZN7
- Verificați deplasarea liberă, cremaliera, opritoarele mecanice și electrice, motorul blocat, cablarea și protecția punctelor periculoase.
- Porniți alimentarea și verificați afișajul. Setați A1 = 2 pentru un motor de până la 600 kg, F54 în funcție de direcție și F1 în funcție de STOP-ul conectat.
- Setați F2/F3 pentru protecțiile conectate și, dacă este cazul, testul F5. Lăsați dezactivate intrările neutilizate. Pentru învățare, F11 trebuie să fie ON.
- Executați A3 – învățarea cursei.
- Setați parametrii de funcționare și utilizatorii, apoi testați ciclul complet, deschiderea parțială, fiecare element de siguranță, lampa de semnalizare și comportamentul după o pană de curent.
Prima manevră obișnuită după pornirea alimentării este deschiderea; așteptați să se încheie. Calibrarea A3 are propria secvență. În cazul unor zgomote sau vibrații neobișnuite ori al unei direcții incorecte, opriți imediat cu ESC/STOP și eliminați cauza.
A3 – învățarea automată a cursei
Condiții preliminare: A1 și F54 setate corect, STOP configurat, encoder activ, limitatoare de cursă și opritoare mecanice reglate corect. Deplasați manual canatul aproximativ la jumătatea cursei și blocați din nou motorul. Zona trebuie să rămână liberă.
În timpul calibrării, dispozitivele de siguranță sunt dezactivate, cu excepția opririi cu butonul ESC. Tehnicianul trebuie să supravegheze întreaga mișcare și să împiedice accesul persoanelor în zona de deplasare.
- Apăsați ENTER, selectați A3 cu ajutorul săgeților și confirmați cu ENTER.
- Selectați ON și confirmați cu ENTER.
- Mai întâi, motorul închide poarta până la poziția de capăt; pe afișaj apare CL1.
- Apoi, o deschide până la poziția de capăt; pe afișaj apare OP1.
- După finalizare, verificați cursa completă și dispozitivele de protecție. În cazul E1/E2, eliminați mai întâi cauza conform diagnosticare; nu repetați învățarea printr-o defecțiune mecanică.
Programare cu ajutorul afișajului
Programați cu automatizarea oprită. ENTER deschide meniul și confirmă selecția; săgețile </> selectează elementul sau modifică valoarea. După modificare, apăsați ENTER pentru confirmare. ESC anulează modificarea neconfirmată, revine înapoi sau iese din meniu. În timpul funcționării normale, ESC oprește automatizarea; săgețile permit mișcarea de probă.
Valorile din fabrică ale meniului indicat sunt evidențiate cu caractere aldine. Funcțiile accesoriilor apar numai dacă este instalată placa necesară sau este activată funcția asociată. Notați setările curente înainte de a le modifica. O valoare mai mică a sensibilității F34/F35 înseamnă o sensibilitate mai mare; după modificarea vitezei, cuplului sau sensibilității, verificați forțele și sistemele de protecție.
Funcții F
Utilizatori și sistem U / A / H
Asocierea și ștergerea telecomenzilor
Memoria ZN7 are o capacitate de 250 de utilizatori. Receptorul trebuie montat în AF și să corespundă frecvenței și codării emițătorului. Un exemplu de cod fix de 433,92 MHz este TOP-432EE cu AF43S. U4 poate limita gama de codări recepționate; aceeași frecvență, de una singură, nu este suficientă.
- În U1, selectați funcția: 1 pas cu pas, 2 secvențial, 3 numai deschidere sau 4 deschidere parțială.
- Confirmați cu ENTER și transmiteți codul apăsând butonul selectat al telecomenzii.
- Repetați procedura pentru următorul utilizator. Notați numerele pozițiilor de memorie și comenzile asociate, apoi testați funcționarea efectivă.
Un utilizator se șterge prin U2: selectați ON, alegeți numărul cu săgețile sau activați emițătorul memorat corespunzător, apoi confirmați cu ENTER. Afișajul CLr confirmă ștergerea. U3 = 1 șterge toți utilizatorii.
U4 = 2 (Rolling Code) sau 3 (TWIN) șterge emițătoarele memorate anterior cu o altă codare. Înainte de modificare, verificați sistemul, versiunea H1 și evidența telecomenzilor; nu folosiți această modificare pentru a încerca să remediați o defecțiune a receptorului.
Copiere de rezervă prin Memory Roll
- Deconectați alimentarea de la rețea și eventualele baterii, apoi introduceți Memory Roll în conectorul său.
- Porniți alimentarea; pentru salvarea datelor folosiți F50 = 1, iar pentru încărcare F51 = 1. Încărcarea va înlocui datele plăcii cu datele salvate.
- După finalizare, deconectați din nou alimentarea și scoateți cardul de memorie.
- După încărcare, verificați modelul, sensul de deplasare, protecțiile și toate comenzile. Această placă ZN7 are un conector Memory Roll; nu folosiți un port USB inexistent.
Cuplarea a două automatizări
Se utilizează o placă RSE în fiecare placă de comandă și o conexiune CAT 5 prin A–B–GND, conform imaginii. Conectați dispozitivele de comandă și de siguranță la placa MASTER. Pe aceasta, setați F49 = 1, sensul de deplasare prin F54 și transferul parametrilor prin F52. Memorați utilizatorii pe MASTER; deschiderea parțială și comanda pas cu pas funcționează conform sistemului comun ilustrat.
Sistemul de siguranță wireless RIO
RIOCN8WS utilizează un conector RIO separat. F65/F66 configurează două muchii de siguranță wireless, iar F67/F68 configurează două canale ale fotocelulelor. Verificați pe afișaj denumirea efectivă a elementului și a canalului. Testul de siguranță wireless este în continuare activ; remediați pierderea conexiunii E17 sau configurarea lipsă E18 înainte de reluarea funcționării.
A4 – resetarea parametrilor
Înainte de resetare, notați versiunea H1, setările și utilizatorii; dacă aveți Memory Roll, salvați datele. În A4, selectați ON și confirmați cu ENTER. Pentru versiunea descrisă aici, se restabilesc setările din fabrică și se șterge cursa memorată.
După resetare, configurați din nou A1, F54, F1, intrările de siguranță și învățarea A3. Verificați protecțiile înainte de funcționarea normală. Ștergerea utilizatorilor este o funcție separată, U3. La o placă cu alt meniu, A4 poate avea un domeniu diferit de resetare; urmați instrucțiunile specifice versiunii acesteia.
Diagnosticare pe baza afișajului
| Cod | Semnificație / verificare |
|---|---|
| E1 | Eroare de calibrare. Verificați A3, mecanismul, sensul de deplasare și întrerupătoarele de capăt. |
| E2 | Eroare de configurare. Verificați modelul A1, sensul de deplasare F54 și finalizarea procesului de învățare. |
| E3 | Eroare de encoder. Cu alimentarea deconectată, verificați conectorul +/E/− și firele; după reparare, efectuați procesul de învățare. |
| E4 | Eroare la testul de siguranță. Verificați TX la TS, alimentarea, contactul NC și F5. |
| E7 | Depășirea timpului de funcționare. Verificați rezistența, opritoarele și finalizarea mișcării. |
| E9 | Obstacol la închidere. Îndepărtați obstacolul real; verificați cremaliera și sensibilitatea. |
| E10 | Obstacol la deschidere. Verificați cursa și reglarea corectă a forțelor. |
| E11 | Prea multe obstacole consecutive. Remediați problema mecanică sau cauza activării protecției. |
| E13 | Ambele contacte de capăt sunt deschise. Verificați FA/FC/F și opritoarele de limitare. |
| E14 | Eroare de comunicație serială. Verificați RSE, CAT 5 și configurația. |
| E15 | Emițător incompatibil. Verificați AF, frecvența și U4. |
| E17 | Defecțiune de comunicare a sistemului wireless. Verificați RIO, dispozitivele și interferențele. |
| E18 | Sistemul wireless nu este configurat. Verificați RIO și setările F65–F68 aferente. |
Dacă poarta nu se mișcă, verificați alimentarea, blocarea automatizării, STOP și intrările de siguranță active, un buton rămas apăsat și bateria telecomenzii. Dacă poarta se deschide, dar nu se închide, verificați fotocelulele și contactul lor NC. Nu dezactivați protecția printr-o punte permanentă.
Siguranțe ZN7 pentru 230 V
| Circuit | Siguranță rapidă |
|---|---|
| Rețea LINE | 1,6 A-F |
| Accesorii | 2 A-F |
Verificați siguranțele cu alimentarea de la rețea și bateriile deconectate. Înlocuiți-le numai cu siguranțe de aceeași valoare și același tip; eliminați mai întâi cauza scurtcircuitului sau a suprasarcinii.
Întreținere și service
Verificați periodic dacă traseul și cremaliera sunt curate, dacă poarta se deplasează ușor manual, dacă automatizarea este fixată, precum și opritoarele de limitare, cablurile, deblocarea și toate elementele de protecție. Înainte de curățare și intervenție, deconectați alimentarea de la rețea și bateria de rezervă. În caz de deteriorare, zgomot neobișnuit sau vibrații, opriți funcționarea și remediați cauza.
Reglați cuplul A6 și sensibilitatea F34/F35 în funcție de mecanismul real; nu mascați rezistența sau o defecțiune prin creșterea cuplului. După reglare sau service, verificați cursa completă, forțele și protecțiile. Înregistrați H1, numărul de manevre A5 și reparațiile. Predați utilizatorului manualele întregului ansamblu și demonstrați deblocarea manuală. Predați componentele electronice și bateriile la un punct de colectare autorizat pentru eliminare.
Caracteristici tehnice CAME BXV06AGS
| Parametru | Valoare |
|---|---|
| Greutatea maximă a foii | 600 kg |
| Lungimea maximă a foii | 18 m |
| Alimentarea automatizării – rețea | 230 V AC, 50/60 Hz |
| Alimentarea motorului | 24 V DC |
| Putere | 270 W |
| Forță de împingere | 600 N |
| Viteza maximă de deplasare | 12 m/min |
| Curent maxim – valoare din tabelul tehnic al producătorului | 11 A |
| Protecție – grad de protecție | IP44 |
| Temperatura de funcționare | −20 până la +55 °C |
| Funcționare | Funcționare intensivă; nu este specificat un număr fix de cicluri pe oră. |
| Timp de funcționare | 180 s |
| Consum în standby | 5,5 W |
| Clasa de protecție | I |
| Pinion / limitatoare de cursă | Modul 4 / mecanice |
| Culoarea carcasei | Gri RAL 7024 |
| Unitatea de comandă din acest manual | ZN7, afișaj și ESC/săgeți/ENTER |
| Setarea A1 | 2 – 600 kg |
| Dimensiunile carcasei (lățime × adâncime × înălțime) | 290 × 212 × 363 mm |
| Placă de ancorare | 300 × 170 mm; distanțe conform desenului |
