Kit de automatizare pentru poartă culisantă de până la 600 kg/6 m NICE ROBO600 (B)
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
1.810,00 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului Kit de automatizare pentru poartă culisantă de până la 600 kg/6 m NICE ROBO600 (B)
NICE ROBO600 este un motor electromecanic pentru poartă culisantă cu motor de 230 V AC, unitate de comandă încorporată și receptor radio. Acest kit este recomandat pentru o poartă de până la 600 kg și o deschidere de până la 6 m. Limitatoarele mecanice de cursă stabilesc pozițiile de deschidere și închidere. Motorul este autoblocant; în cazul unei pene de curent, poate fi deblocat cu cheia, iar poarta poate fi deplasată manual.
Pentru ce poartă este potrivit ROBO600
Greutatea, lungimea și numărul de cicluri trebuie evaluate împreună cu rezistența la deplasare a porții, vântul, gheața și starea ghidajului. Motorul nu înlocuiește repararea unei porți deformate sau care se blochează. Panoul porții trebuie să se deplaseze lin pe toată cursa, să rămână în orice poziție și să fie prevăzut cu protecție împotriva ieșirii din șină, precum și cu opritoare mecanice solide în ambele sensuri.
| Capacitatea acestui kit | Până la 600 kg / deschidere de 6 m. |
|---|---|
| Limita motorului propriu-zis, conform manualului | Până la 600 kg și o lungime a panoului porții de până la 8 m. Pentru porți cu deschidere de peste 6 m, cereți verificarea întregului ansamblu. |
| Rezistența la deplasarea manuală | Cel mult 25% din forța de vârf de 600 N, adică 150 N pe toată cursa. Aceasta este o condiție de selecție, nu o forță de impact permisă asupra unei persoane. |
| Cremalieră | Modul 4; pinion Z15. |
Limitele numărului de cicluri
| Lungimea panoului porții | Nr. max. de cicluri/oră | Nr. max. de cicluri consecutive |
|---|---|---|
| Până la 4 m | 40 | 20 |
| Peste 4 până la 6 m | 25 | 13 |
| Peste 6 până la 8 m | 20 | 10 |
Un ciclu înseamnă o deschidere și o închidere. Durata maximă de funcționare continuă a motorului este de 4 minute. Limitele indicate nu anulează cerințele privind rezistența la deplasare și setarea corectă a timpului de funcționare.
Alegerea unui motor mai puternic nu înlocuiește, prin ea însăși, elementele de siguranță și testarea forțelor pe poarta montată.
Conținutul kitului
Kitul NICE RO600-B include un motor cu unitate de comandă și receptor încorporate, precum și o telecomandă. Pentru un montaj complet sunt necesare o cremalieră potrivită, elemente de fixare, opritoare de cursă și elemente de siguranță alese în funcție de poartă. Selectați echiparea exactă a ansamblului extins în momentul comenzii.
De ce mai aveți nevoie pentru o funcționare sigură
| Ce | De ce | Tip / conectare |
|---|---|---|
| Fotocelule | Monitorizarea spațiului de trecere; conectare aici. | NICE EPM cu contact NC cu releu; nu BlueBUS EPMB. |
| Lampă de semnalizare | Semnalizarea mișcării; ieșirea 4–5 furnizează 230 V AC. | NICE ELAC. ELDC pentru tensiune joasă nu este potrivit aici. |
| Telecomandă | Receptor încorporat, memorarea telecomenzilor. | Transmițător O-CODE compatibil cu receptorul; selectați-l din gama de telecomenzi NICE. |
| STOP și muchii de siguranță | Protecția zonelor de risc conform proiectului. | Intrarea STOP 9–10: NO/NC sau dispozitiv rezistiv, după conectarea și memorarea corectă. |
| Cremalieră și opritoare | Transmiterea mișcării și asigurarea mecanică a cursei. | Cremalieră modul 4. Limitatorul de cursă nu înlocuiește un opritor mecanic solid. |
| Programare pentru service | Diagnosticare și setare de către tehnician. | IBT4N și Oview prin intermediul conectorului IBT4N. Interfața se conectează fără alimentare. |
Montarea motorului și a cremalierei
Montajul și lucrările electrice trebuie efectuate de un tehnician calificat. Înainte de a deschide motorul, deconectați alimentarea și asigurați-l împotriva repornirii. Pregătiți tuburile de protecție și intrările pentru cabluri astfel încât apa să nu pătrundă în motor; fundația nu trebuie să fie inundată. Păstrați accesul la capac și la mecanismul de deblocare.

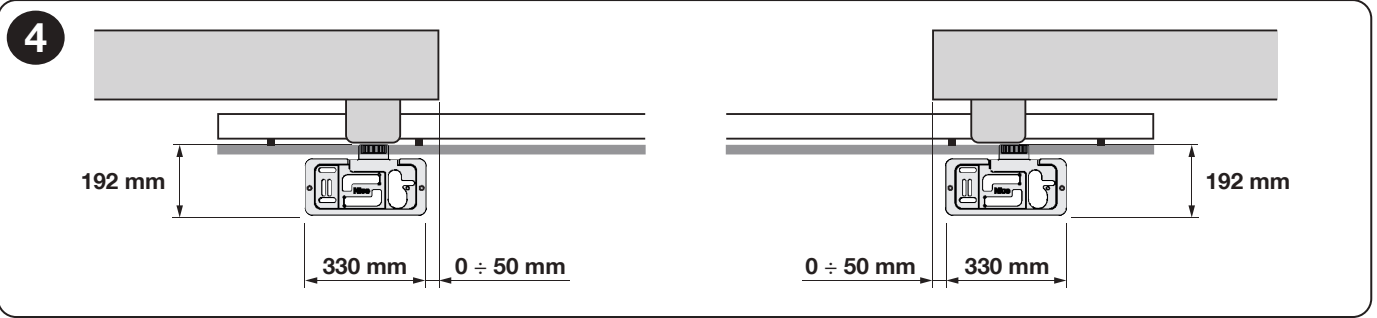

- Pregătiți fundația și tuburile de protecție conform desenului de montaj. Placa de fundație trebuie să fie orizontală, paralelă cu direcția de deplasare a porții și bine ancorată. Stabiliți poziția și în funcție de modul de fixare a cremalierei.
- Montați motorul numai după întărirea fundației. Reglați înălțimea și fixați-l; greutatea canatului nu trebuie să fie susținută de pinionul motorului.
- Deblocați transmisia și montați cremaliera în timp ce deplasați manual canatul. Elementele individuale trebuie să continue în linie dreaptă, fără diferențe de nivel.

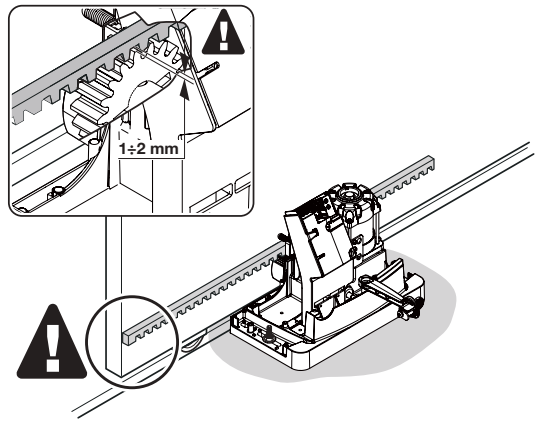

- Pe întreaga cursă, păstrați un joc de aproximativ 1–2 mm între cremalieră și pinion. Verificați manual întreaga cursă în ambele direcții și strângeți elementele de fixare.

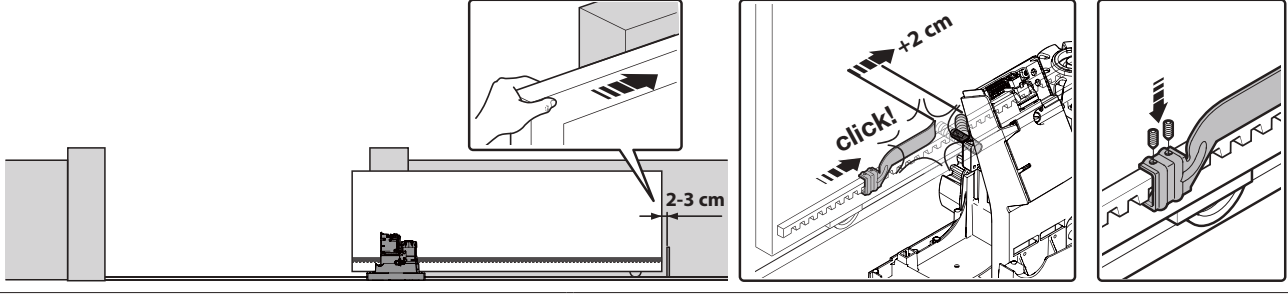

Reglarea limitatoarelor de cursă
- Deplasați manual poarta deblocată spre deschidere și opriți-o la aproximativ 2–3 cm înainte de opritorul mecanic fix.
- Deplasați suportul corespunzător al limitatorului de cursă de-a lungul cremalierei până când comutatorul se activează. Apoi deplasați-l în aceeași direcție încă cel puțin 2 cm și fixați-l.
- Reglați închiderea în același mod. Suportul trebuie să acționeze corect pârghia, fără să lovească carcasa motorului.
- Blocați transmisia, testați încet ambele direcții și verificați oprirea la capăt de cursă, precum și aprinderea LED-ului FCA/FCC corespunzător. În timpul funcționării, canatul nu trebuie să lovească opritoarele fixe.

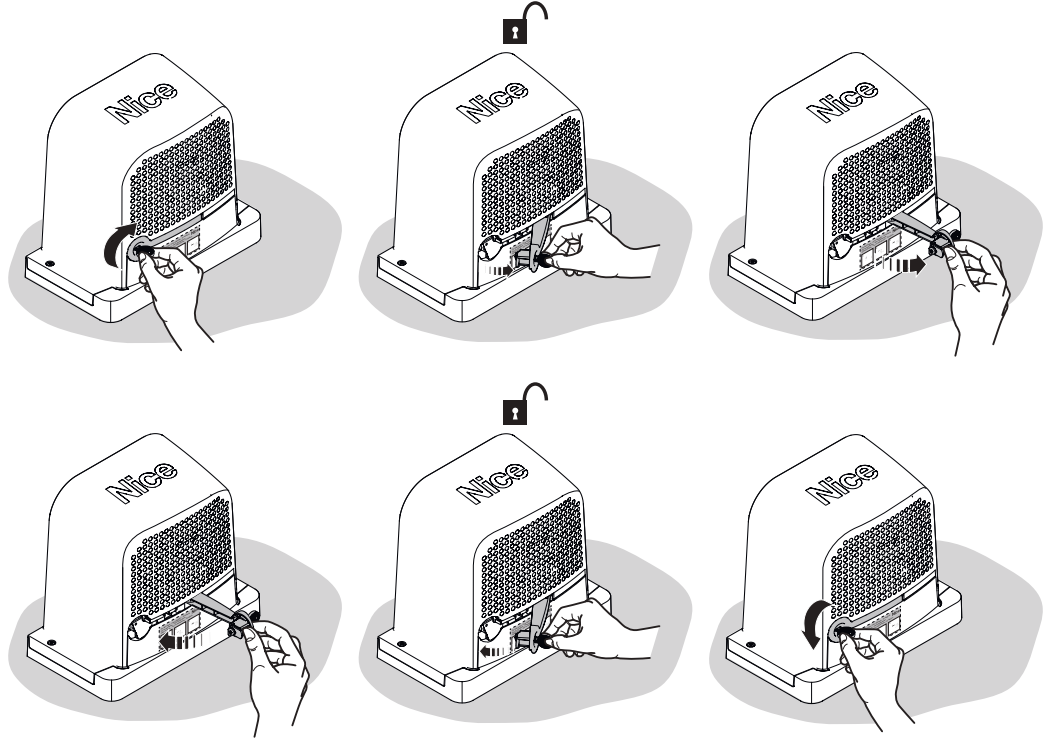

Deblocare manuală în cazul unei pene de curent
Poarta trebuie să fie oprită. Deconectați alimentarea electrică și asigurați canatul împotriva deplasării necontrolate, mai ales pe o pantă sau în condiții de vânt. Nu interveniți asupra porții în mișcare și nu introduceți mâinile în angrenaj.
- Descoperiți încuietoarea și introduceți cheia furnizată.
- Rotiți cheia conform săgeții din imagine și deschideți maneta de deblocare. Poarta poate fi deplasată încet, manual.
- Pentru a reporni motorul, închideți maneta, blocați încuietoarea și scoateți cheia. Mișcați ușor canatul pentru a cupla mecanic transmisia. Abia apoi restabiliți alimentarea și testați funcționarea.
Cablare
| Conexiune | Cablu conform manualului | Lungime max. |
|---|---|---|
| Alimentare | 3 × 1,5 mm² | 30 m |
| Lampă de semnalizare | 2 × 1,5 mm² | 10 m |
| Antenă | Cablu coaxial RG58 | 10 m, se recomandă mai puțin de 5 m |
| Fotocelule TX / RX | 2 × 0,25 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Întrerupător cu cheie | 2 × 0,5 mm² per contact; pentru două contacte, 4 × 0,5 mm² | 20 m |
Pentru un cablu de alimentare mai lung de 30 m, tehnicianul trebuie să determine o secțiune mai mare, de exemplu 3 × 2,5 mm², și împământarea de protecție la motor. Secțiunile și tipurile de cablu trebuie verificate pentru traseul, protecția și mediul specifice; instalați separat cablurile de alimentare și cele de comandă.
Unitatea de comandă, bornele și polaritatea

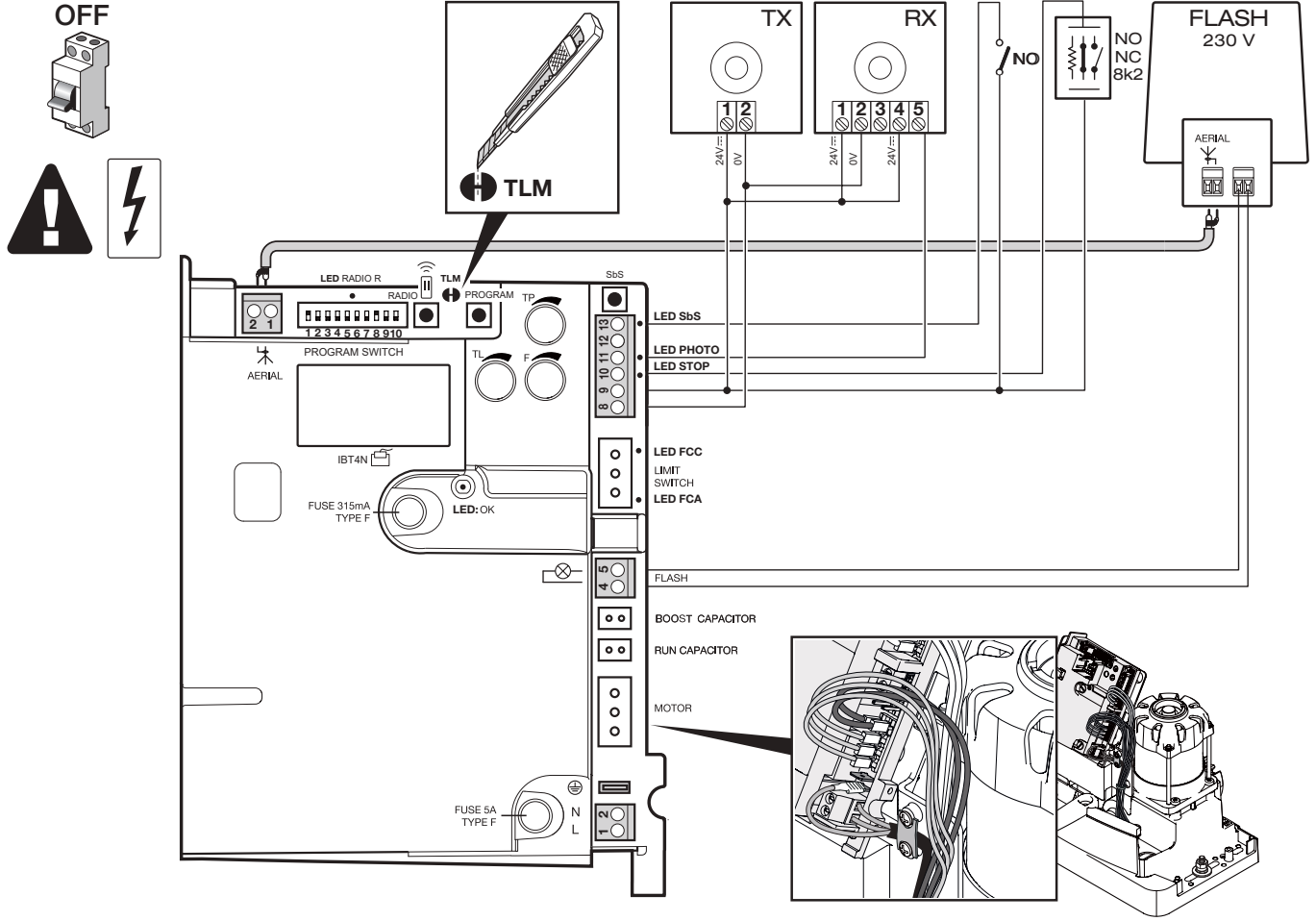

Schema de conectare de mai jos este pentru placa ROBO600 cu 10 comutatoare DIP, trimerele TL/TP/F și butoanele RADIO, PROGRAM și SbS. Versiunea mai nouă include în plus funcția Standby .
| Bornă / conector | Funcție și conexiune |
|---|---|
| Rețea L / N / PE | 230 V AC, 50/60 Hz. L – fază, N – conductor neutru și PE – conductor de protecție; nu este vorba despre polaritate DC. |
| 4–5 FLASH | Ieșire comutată de 230 V AC pentru lampă de semnalizare alimentată de la rețea; fără +/−. |
| 8 (0 V) / 9 (+24 V) | Alimentare auxiliară 8 = minus (−), 9 = plus (+), 24 V DC ±10 %, în total max. 100 mA. |
| 9–10 STOP | Intrare de siguranță învățată NO/NC sau dispozitiv rezistiv, conform schemei. După modificare, efectuați o nouă recunoaștere. |
| 9–11 PHOTO | Contact NC fără potențial al fotocelulelor. Întreruperea în timpul închiderii declanșează inversarea sensului de deplasare. |
| 8–12 PHOTOTEST | Alimentare testată pentru emițătorul TX; 8 = 0 V (−), 12 = +24 V testat, max. 100 mA. Nu este o alimentare permanentă pentru comanda externă. |
| 9–13 SbS | Comandă fără potențial NO, pas cu pas. Releul extern închide doar contactul 9–13; nu trebuie să aplice aici propria tensiune. |
| AERIAL 1–2 | 1 = conductorul central al cablului coaxial, 2 = ecranaj; nu este o alimentare pentru accesorii. |
| LIMIT SWITCH / MOTOR | Conectorii limitatoarelor de cursă și ai motorului; schimbați orientarea numai fără alimentare, conform procedurii pentru sensul opus. |
La ieșirea auxiliară, luați în calcul consumul total al tuturor dispozitivelor conectate. O pereche EPM poate consuma până la 55 mA; două perechi pot depăși limita de 100 mA chiar înainte de conectarea altor accesorii. În acest caz, este necesară o sursă de alimentare dimensionată separat. Contactele NO/NC fără potențial nu au polaritate proprie +/−.
Intrarea de siguranță STOP 9–10
Se poate conecta un contact de comutare fără potențial NO, un contact de deschidere NC sau o muchie de siguranță cu rezistență constantă 8,2 kΩ. Tipul de intrare este recunoscut în timpul învățării; modificarea stării învățate oprește mișcarea și produce o scurtă inversare a sensului.
Mai multe contacte NO se conectează în paralel, mai multe contacte NC în serie. Barele de siguranță rezistive pot fi conectate în cascadă cu un singur rezistor terminal de 8,2 kΩ, conform instrucțiunilor barei. Tipurile combinate necesită conectarea conform manualului de instalare; nu realizați combinații arbitrare de punți. Rezistorul de 8,2 kΩ nu înlocuiește un element de siguranță necesar. După fiecare modificare, repetați învățarea dispozitivelor și testarea declanșării acestora.

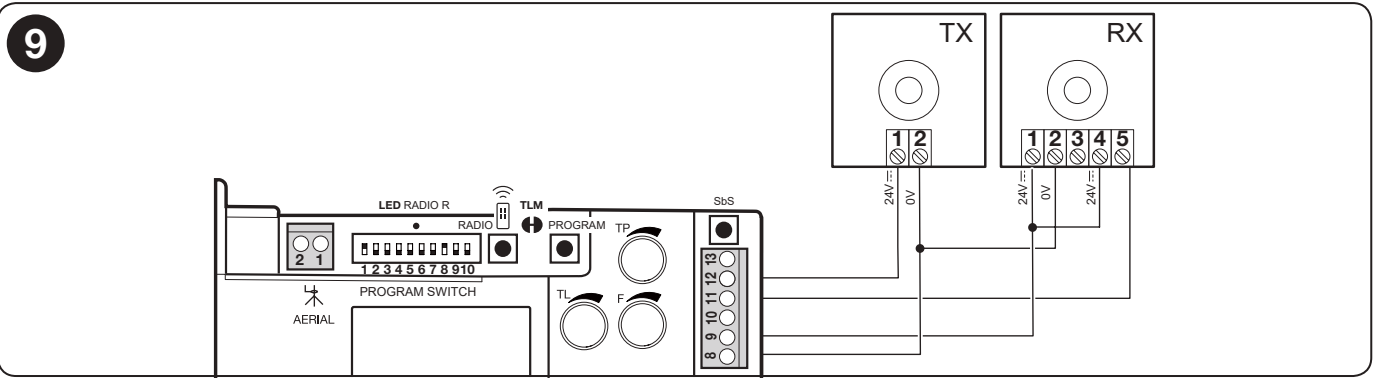

Conectarea fotocelulelor NICE EPM
| EPM | Fără fototest | Cu fototest |
|---|---|---|
| Borna 1 TX (+) | 9 (+24 V DC) | 12 (+24 V DC testat) |
| Borna 2 TX (−) | 8 (0 V) | 8 (0 V) |
| Borna 1 RX (+) / 2 (−) | 9 / 8 | 9 / 8 |
| Borna 4 RX COM / 5 NC | 9 / 11 | 9 / 11 |
Borna 3 (NO) de pe RX nu se utilizează pentru funcția de siguranță PHOTO. După finalizarea conectării, efectuați învățarea dispozitivelor și testați întrerupând fasciculul. La alimentarea EPM cu curent continuu, nu tăiați puntea SYNC, destinată sincronizării cu alimentarea în curent alternativ. Conectarea a două perechi necesită și evaluarea consumului și a interferențelor reciproce.
TX și RX trebuie să fie exact față în față. La distanțe de peste 10 m, puntea +10m de pe RX se reglează conform instrucțiunilor EPM. Raza utilă normală a EPM este de 15 m; ceața, ploaia și praful o pot reduce. Fotocelulele protejează zona de trecere, nu toate punctele de strivire sau forfecare ale porții.
Prima pornire și verificarea sensului de deplasare
Înainte de conectarea la rețeaua electrică, trebuie finalizate opritoarele mecanice, consolele de capăt, împământarea de protecție și conectarea intrărilor de siguranță. Dacă poarta are o ușă pietonală încorporată, deschiderea acesteia trebuie să blocheze mișcarea automată.
- Deblocați motorul, deplasați manual canatul aproximativ la jumătatea cursei și blocați din nou transmisia.
- După pornire, LED-ul OK trebuie să clipească aproximativ o dată pe secundă. Cu traseul liber și poarta în afara pozițiilor de capăt, LED-urile PHOTO/FOTO, FCA și FCC trebuie să fie aprinse; intrarea NO de comandă rămâne stinsă în absența unei comenzi. Poarta nu trebuie să se deplaseze singură.
- Acționați pârghia limitatorului de cursă și verificați dacă se stinge LED-ul FCA sau FCC corespunzător. În caz de eroare, deconectați alimentarea și verificați conectorii, elementele de siguranță și siguranțele fuzibile.
- După finalizarea setărilor și, în cazul ROBO600, după învățarea dispozitivelor de siguranță, verificați printr-o comandă scurtă SbS/P.P. dacă prima mișcare după pornire este deschiderea. Opriți poarta dacă se deplasează în sens opus. Sensul invers poate inversa și efectul dispozitivelor de siguranță.
Dacă primul sens de deplasare este invers
Deconectați alimentarea de la rețea și verificați lipsa tensiunii. Conform imaginii originale, rotiți conectorul motorului și conectorul limitatoarelor de cursă cu 180°. Porniți alimentarea și repetați testul de deschidere de la jumătatea cursei. Nu schimbați sensul inversând intrările de siguranță și nici mărind forța.
Învățarea STOP și PHOTO
ROBO600 trebuie să memoreze dispozitivele de siguranță conectate. Repetați procedura după modificarea acestora și, de asemenea, după schimbarea poziției DIP 1 sau DIP 2.
- Apăsați și țineți apăsat PROGRAM. După aproximativ 3 s începe învățarea, iar LED-ul OK clipește mai rapid; țineți în continuare apăsat butonul.
- Așteptați terminarea învățării: LED-ul STOP se aprinde, iar LED-ul OK rămâne verde.
- Eliberați butonul PROGRAM în cel mult 10 s. Trei clipiri verzi confirmă reușita; cinci clipiri roșii indică eșecul.
- Verificați LED-urile STOP și PHOTO și funcționarea ambelor dispozitive. În caz de eșec, înlăturați cauza și repetați învățarea.
Testarea porții instalate
- Testați deschiderea și închiderea completă, oprirea corectă înaintea opritoarelor mecanice și fluiditatea mișcării.
- Testați separat fiecare element de siguranță. Întrerupeți fasciculul fotocelulelor la TX, la RX și între acestea; verificați oprirea sau inversarea mișcării, conform așteptărilor.
- Tehnicianul măsoară forțele porții instalate și setează cea mai mică forță care asigură o mișcare fiabilă. Fotocelulele și setarea F nu înlocuiesc evaluarea tuturor zonelor de risc.
- Predați manualul, cheile, instrucțiunile privind operarea manuală și planul de întreținere numai după efectuarea cu succes a testelor.
Setările comutatoarelor DIP și ale trimerelor
Setările trebuie modificate de un tehnician, cu poarta oprită. Deconectați alimentarea înainte de a interveni asupra cablajului. După modificarea modului, timpului sau forței, testați din nou deschiderea și închiderea completă, precum și elementele de siguranță.
| DIP 1 | DIP 2 | Mod |
|---|---|---|
| OFF | OFF | Manual – mișcare numai cât timp comanda este menținută apăsată. |
| ON | OFF | Semiautomat – cursă completă după o comandă scurtă. |
| OFF | ON | Automat – după deschidere și pauză urmează închiderea. |
| ON | ON | Automat + Închidere întotdeauna – după revenirea alimentării poate urma închiderea, precedată de o presemnalizare luminoasă de 5 s. |
| DIP | Funcție | Efect |
|---|---|---|
| 3 ON | Mod condominial | În timpul deschiderii, o comandă suplimentară Pas cu pas este ignorată; în timpul închiderii, aceasta inversează sensul de deplasare. Nu este disponibil în modul manual. |
| 4 ON | Presemnalizare luminoasă | 5 s înainte de mișcare; 2 s în modul manual. |
| 5 ON | Închidere după activarea fotocelulei | Mod automat: după eliberarea zonei de trecere, închiderea are loc după 5 s. Mod semiautomat: activarea FOTO în timpul închiderii declanșează închiderea automată ulterioară, după pauza setată. |
| 6 ON | FOTO și în timpul deschiderii | Întreruperea fasciculului oprește și deschiderea; în modul semiautomat/automat, mișcarea se reia după eliberarea fasciculului. |
| 7 ON | Pornire lină | Reduce smucitura la pornire. |
| 8 ON | Încetinire | La setarea TL, trebuie luat în considerare faptul că încetinirea începe cu aproximativ 50–70 cm înaintea limitatorului de cursă. Cuplul motorului scade și el; în cazul unei rezistențe mari, poarta se poate opri. |
| 9 / 10 | Frânare electrică | OFF/OFF = dezactivată; OFF/ON = slabă; ON/OFF = medie; ON/ON = puternică. |
Setarea din fabrică, conform manualului: DIP 1 și 8 ON, celelalte OFF (mod semiautomat cu încetinire). După modificarea DIP 1–2, întotdeauna reîncărcați dispozitivele. La încetinire, viteza este de aproximativ 30 % din valoarea nominală; cuplul se reduce cu 70 %. Încetinirea începe la TL/2. Valoarea implicită TL de 90 s înseamnă că încetinirea începe după 45 s; verificați efectul modificării la următoarea deschidere din poziția de capăt.
| Trimer | Ce reglează | Cum se verifică |
|---|---|---|
| TL | Timpul maxim de deschidere/închidere. | În modul semiautomat, efectuați o deschidere și o închidere complete. Lăsați o rezervă de 2–3 s. Dacă intervalul nu este suficient, utilizați extensia TLM, în funcție de placă. La încetinire, reglați timpul și în funcție de momentul începerii acesteia. |
| TP | Timpul de pauză înainte de închiderea automată. | Activați modul automat, deschideți poarta complet și măsurați pauza efectivă până la închidere. |
| F | Forță / cuplul motorului. | Confirmați reglajul prin măsurarea forțelor de impact și efectuarea unui test de siguranță. Creșterea valorii F nu trebuie folosită pentru a compensa o defecțiune mecanică a porții. |
Versiune mai nouă – mod standby Standby
Această secțiune se aplică numai versiunii ROBO600 care acceptă Standby. Nu se aplică plăcilor mai vechi fără această funcție. După detectarea dispozitivelor, timpul de așteptare implicit este 300 s; pentru o placă nouă sau ștearsă complet, înainte de detectare este 600 s. În modul Standby, ieșirea de alimentare auxiliară nu este activă, aspect important în cazul comenzii externe.
- Apăsați scurt PROGRAM și citiți LED-ul OK: 2 clipiri = Standby activ; 1 clipire = inactiv.
- Selectați starea dorită apăsând scurt PROGRAM de mai multe ori.
- Pentru a salva, țineți apăsat PROGRAM cel puțin 5 s, până când LED-ul OK revine la clipirea obișnuită de 1 Hz. Tehnicianul modifică timpul de așteptare prin Oview sau ProView, nu prin această procedură cu butonul.
Receptorul încorporat și telecomenzile
ROBO600 are un receptor încorporat 433,92 MHz cu codare O-CODE. Alegeți emițătorul în funcție de placa respectivă; aceeași frecvență nu garantează, de una singură, compatibilitatea. Programați cu poarta oprită.
Modul I – memorarea telecomenzii complete
- Țineți apăsat butonul RADIO al receptorului până când LED-ul acestuia se aprinde (aproximativ 4 s), apoi eliberați-l.
- În decurs de 10 s, țineți apăsat butonul ales de pe telecomanda nouă aproximativ 3 s, până când receptorul confirmă memorarea prin trei clipiri.
- O altă telecomandă poate fi memorată în același mod în următoarele 10 s; în caz contrar, așteptați încheierea modului.
| Butonul în modul I | Comanda atribuită |
|---|---|
| 1 | Pas cu pas |
| 2 | Deschidere parțială pentru pietoni |
| 3 | Deschidere |
| 4 | Închidere |
O telecomandă cu unul sau două butoane va utiliza doar primele butoane corespunzătoare. Conform manualului, ROBO600 poate memora până la 100 de telecomenzi în modul I.
Modul II – o comandă pentru butonul selectat
| Numărul de apăsări ale butonului RADIO | Comandă |
|---|---|
| 1 | Pas cu pas |
| 2 | Deschidere parțială |
| 3 | Deschidere |
| 4 | Închidere |
| 5 | Stop |
Apăsați scurt butonul RADIO de atâtea ori cât indică numărul comenzii dorite. LED-ul va clipi de același număr de ori. În decurs de 10 s, țineți apăsat butonul selectat de pe telecomandă aproximativ 3 s, până când trei clipiri confirmă memorarea. Repetați procedura pentru fiecare buton suplimentar.
Adăugarea unei telecomenzi folosind o telecomandă funcțională
În apropierea receptorului, la aproximativ 10–20 m, țineți apăsat butonul de pe telecomanda nouă cel puțin 5 s și eliberați-l. Pe telecomanda veche apăsați butonul corespunzător de 3 ori; apoi apăsați o dată butonul de pe telecomanda nouă. Telecomanda nouă va prelua atribuirea celei vechi. În modul I puteți utiliza orice buton al telecomenzii vechi, iar în modul II butonul corespunzător comenzii dorite. Lăsați alimentat numai receptorul pe care doriți să îl programați.
Blocarea memoriei radio
Dacă memorarea sau ștergerea nu funcționează, este posibil ca memoria să fie blocată. Opriți alimentarea, țineți apăsat RADIO și porniți din nou alimentarea. După aproximativ 5 s și două clipiri lente ale LED-ului radio, eliberați butonul. În decurs de 5 s, selectați prin apăsări scurte ale butonului RADIO: LED stins = deblocat, LED aprins = blocat. La cinci secunde după ultima apăsare, două clipiri lente confirmă încheierea.
Diagnosticare și defecțiuni uzuale
| Manifestare | Semnificație / ce trebuie verificat |
|---|---|
| OK: 1 clipire verde/s | Funcționare normală. |
| OK: 2 clipiri rapide verzi | Schimbarea stării unei intrări, a fotocelulelor sau a unei comenzi radio. |
| OK: 1 clipire roșie, pauză, apoi din nou 1 | Dispozitivele nu au fost detectate corect sau DIP 1–2 a fost modificat. Verificați cablarea și repetați detectarea. |
| OK: 2 clipiri roșii | Fotocelulă activată. Verificați dacă există obstacole, alinierea TX/RX și contactul NC. |
| OK: 4 clipiri roșii | STOP activ. Verificați dispozitivul de siguranță și cablarea acestuia. |
| OK: 5 clipiri roșii | Eroare a parametrilor interni. Așteptați cel puțin 30 s; dacă eroarea persistă, tehnicianul va efectua ștergerea și detectarea din nou. |
| OK: 7 clipiri roșii | Eroare a circuitului intern sau DIP 1–2 a fost modificat. După deconectarea și restabilirea alimentării, verificați cablarea; dacă se schimbă modul, repetați detectarea. O eroare persistentă trebuie remediată de service. |
| OK: 8 clipiri roșii | Comanda a rămas activă. Eliberați butonul sau releul rămas permanent cuplat. |
| OK stins / aprins continuu | Verificați alimentarea și siguranțele; o semnalizare de eroare permanentă poate indica o defecțiune a plăcii. |
| PHOTO / STOP stins | Intrarea de siguranță nu permite mișcarea. Nu o șuntați; verificați dispozitivul și detectarea. |
| LED radio: 1 / 6 / 8 clipiri rapide | Telecomandă deja memorată / codare incompatibilă / memorie plină. |
Dacă motorul nu răspunde, verificați mai întâi alimentarea, protecția electrică, starea intrărilor de siguranță și comanda. Dacă mișcarea este în sens invers, corectați direcția conform procedurii menționate. În cazul unui zgomot neobișnuit, al unei deteriorări sau al unei mișcări sacadate, întrerupeți utilizarea; nu măriți forța în loc să efectuați reparația.
Ștergerea memoriei
Ștergerea tuturor telecomenzilor
Cu memoria deblocată, țineți apăsat RADIO, până când LED-ul se aprinde, se stinge și începe să clipească. Eliberați butonul în timpul celei de-a 3-a clipiri. Cinci clipiri confirmă ștergerea telecomenzilor. Toate transmițătoarele memorate vor fi șterse, așadar pregătiți-vă să le programați din nou.
Ștergerea unității de comandă și a dispozitivelor învățate
- Cu motorul oprit, întrerupeți alimentarea.
- Țineți apăsat PROGRAM și reconectați alimentarea. Țineți apăsat în continuare butonul până când LED-ul OK se aprinde, se stinge și începe să clipească.
- Eliberați PROGRAM în timpul celei de-a 3-a clipiri a LED-ului OK. Cinci clipiri confirmă reușita.
- Repetați învățarea dispozitivelor de siguranță și efectuați testele complete. Această procedură nu șterge telecomenzile, ci dezactivează blocarea memoriei radio. Pozițiile comutatoarelor DIP mecanice și ale trimerelor nu se modifică automat.
Verificări și întreținere periodice
Asigurați efectuarea întreținerii de specialitate cel târziu la fiecare 6 luni sau după 20 000 de manevre, în funcție de ce survine mai întâi. În cazul utilizării intense sau al unui mediu dificil, intervalul se stabilește conform planului de service.
- După deconectarea alimentării electrice, verificați fixările, coroziunea, cablurile și pătrunderea apei.
- Verificați uzura pinionului, a cremalierei, a ghidajului și a opritoarelor, jocul acestora și funcționarea manuală.
- Curățați fotocelulele și verificați deblocarea. După reconectarea alimentării, testați toate elementele de siguranță, oprirea și forțele.
- Păstrați evidența lucrărilor de service și manualul. Nu intrați în zona de trecere cât timp poarta este în mișcare; nu lăsați telecomenzile și comenzile fixe la îndemâna copiilor.
Date tehnice NICE ROBO600
| Alimentarea motorului și a unității de comandă | 230 V AC, 50/60 Hz |
|---|---|
| Putere nominală absorbită | 300 W |
| Cuplu nominal / maxim | 9 / 18 Nm |
| Forță nominală / maximă corespunzătoare | 300 / 600 N; forța de acționare nu reprezintă greutatea porții |
| Viteză în gol / la cuplu nominal | 11 / 8,5 m/min |
| Cremalieră / pinion | Modul 4 / Z15, diametru de divizare 60 mm |
| Greutatea maximă a porții | 600 kg |
| Lungimea maximă a canatului / oferta acestui set | 8 m conform manualului / deschidere de trecere de 6 m pentru acest produs |
| Funcționare continuă | Max. 4 minute; număr de cicluri în funcție de lungimea canatului |
| Grad de protecție / clasă electrică | IP44 / I – împământare de protecție |
| Temperatură | −20 până la +55 °C |
| Ieșire auxiliară | 24 V DC ±10 %, max. 100 mA |
| Ieșire FLASH | 230 V AC, max. 60 W conform tabelului tehnic |
| Greutatea motorului propriu-zis | 11 kg |
| Radio | 433,92 MHz, receptor O-CODE încorporat |
Dimensiuni și spațiu de montaj

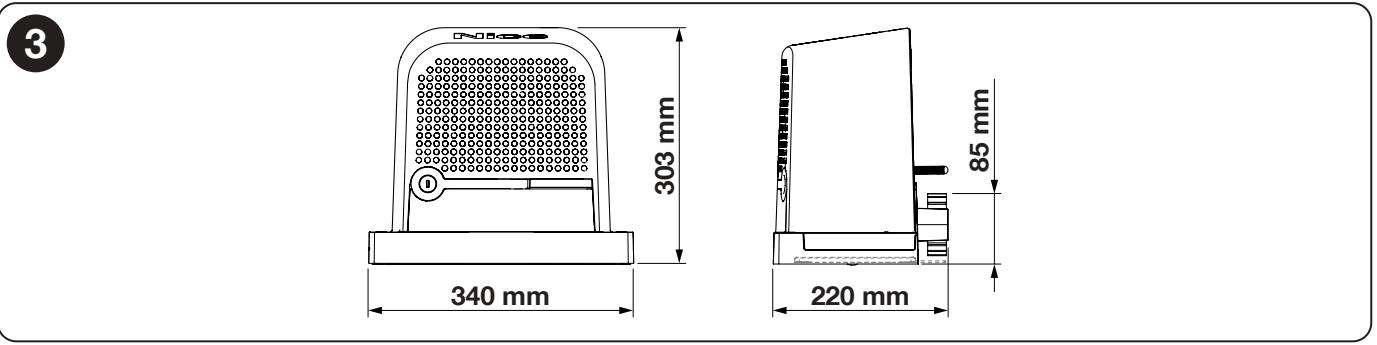

Desenul de montaj ROBO600 indică dimensiunile totale 340 × 220 × 303 mm (înălțime) și axa pinionului la 85 mm deasupra bazei. Pentru montaj, folosiți acest desen ca referință. La alegerea locului, lăsați spațiu pentru deschiderea capacului, accesul la cheie și acționarea în siguranță a deblocării.
