Kit de acționare pentru poartă culisantă de până la 400 kg CAME BXV04AGS, 801MS-0150 (D)
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
2.695,65 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului Kit de acționare pentru poartă culisantă de până la 400 kg CAME BXV04AGS, 801MS-0150 (D)
Motor CAME BXV04AGS este conceput pentru porți culisante cu o greutate de până la 400 kg și o lățime de trecere de până la 14 m. Are un întrerupător electromecanic de oprire. Motorul este ireversibil. Caracteristici tehnice detaliate ». Manual de descărcat ».
BXV04AGS cu placă de comandă ZN7 este un motor de acționare pentru poartă culisantă, cu motor de 24 V DC și limitatoare mecanice de cursă. Alimentarea de la rețea este de 230 V AC. Evaluați împreună greutatea, lungimea și rezistența porții; motorul nu este o soluție pentru o poartă care se deplasează greu sau este deteriorată.
Montajul, conectarea la rețea și punerea în funcțiune trebuie efectuate de un tehnician calificat. Înainte de orice intervenție, deconectați alimentarea de la rețea și, dacă este cazul, bateriile. Encoderul și fotocelulele nu înlocuiesc opritoarele fixe, protecția zonelor periculoase și verificarea forțelor pe poarta montată.
Înainte de programare, verificați placa ZN7 și meniul acesteia. Valorile indicate corespund opțiunilor din meniu F28 = 60–100 %, F8 = 1/2 și U3 = 0/1. Dacă placa dumneavoastră oferă alte valori, utilizați setările corespunzătoare versiunii respective; versiunea poate fi afișată prin H1.
Kit CAME BXV04AGS

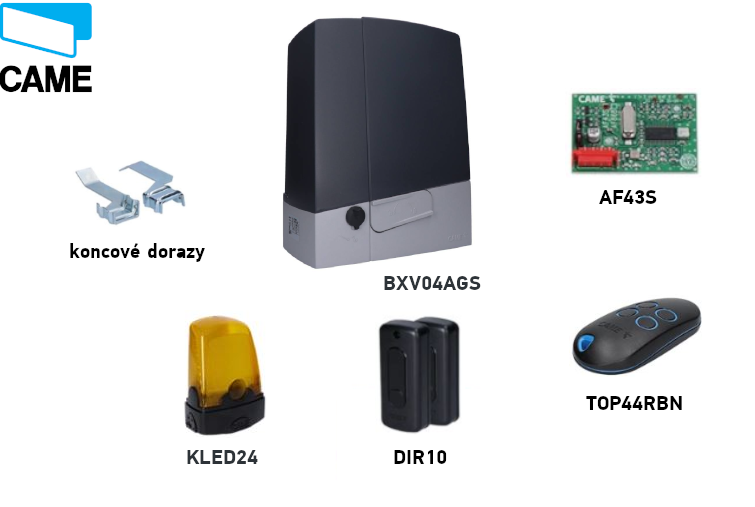

Kitul include un motor de acționare de 24 V, o telecomandă, fotocelule, un receptor radio și o lampă de semnalizare. Alegeți elementele suplimentare, în special cremaliera și comenzile suplimentare, în funcție de poarta respectivă. Verificați marcajele unității de comandă și ale componentelor furnizate înainte de conectare.
| Caracteristică | CAME BXV04AGS |
|---|---|
| Kit |  BXV04AGS / 801MS-0150 (D) |
| Poartă, max. | 400 kg / 14 m |
| Motor / putere | 24 V DC / 170 W |
| Unitatea de comandă din acest manual | ZN7: afișaj și meniu |
| Regim de funcționare | Regim de funcționare intensiv |
| Memorie radio | 250 de utilizatori |
Accesorii compatibile
| Ce | De ce | Tip |
|---|---|---|
| Fotocelule | Monitorizarea trecerii; selectarea răspunsului intrării de siguranță. | CAME DIR10, 12/24 V AC/DC, rază de acțiune 10 m; conectare și testare. |
| Lampă de semnalizare | Semnalizarea mișcării porții. | CAME KLED24, 24 V AC/DC, 2 W; bornele lămpii de semnalizare. |
| Receptor | Comandă radio cu codare compatibilă. | AF43S, 433,92 MHz, placă AF cu conectare directă; asociere pe placă. |
| Telecomandă | Transmițător suplimentar pentru un sistem compatibil cu cod fix. | TOP-432EE, 433,92 MHz; verificați placa AF și codarea setată. |
| Cremalieră | Transmiterea mișcării către poartă. | Cremaliere, modul 4; montaj și joc. |
| Buton / selector cu cheie | Comandă locală sau STOP. | Întrerupătoare și elemente de comandă; fără potențial: NO pentru comandă, NC pentru STOP. Borne. |
Montarea motorului de acționare
Cu motorul deblocat, poarta trebuie să se deplaseze ușor pe toată cursa, fără înclinare, roți deteriorate sau riscul de a ieși din ghidaj. Verificați existența opritoarelor mecanice fixe atât în poziția deschisă, cât și în cea închisă, stabilitatea suportului și protecția zonelor în care poarta poate strivi pe cineva. Nu trebuie să se acumuleze apă în zona motorului și nici să fie expus la jeturi directe de apă.
Fundație și placă de ancorare

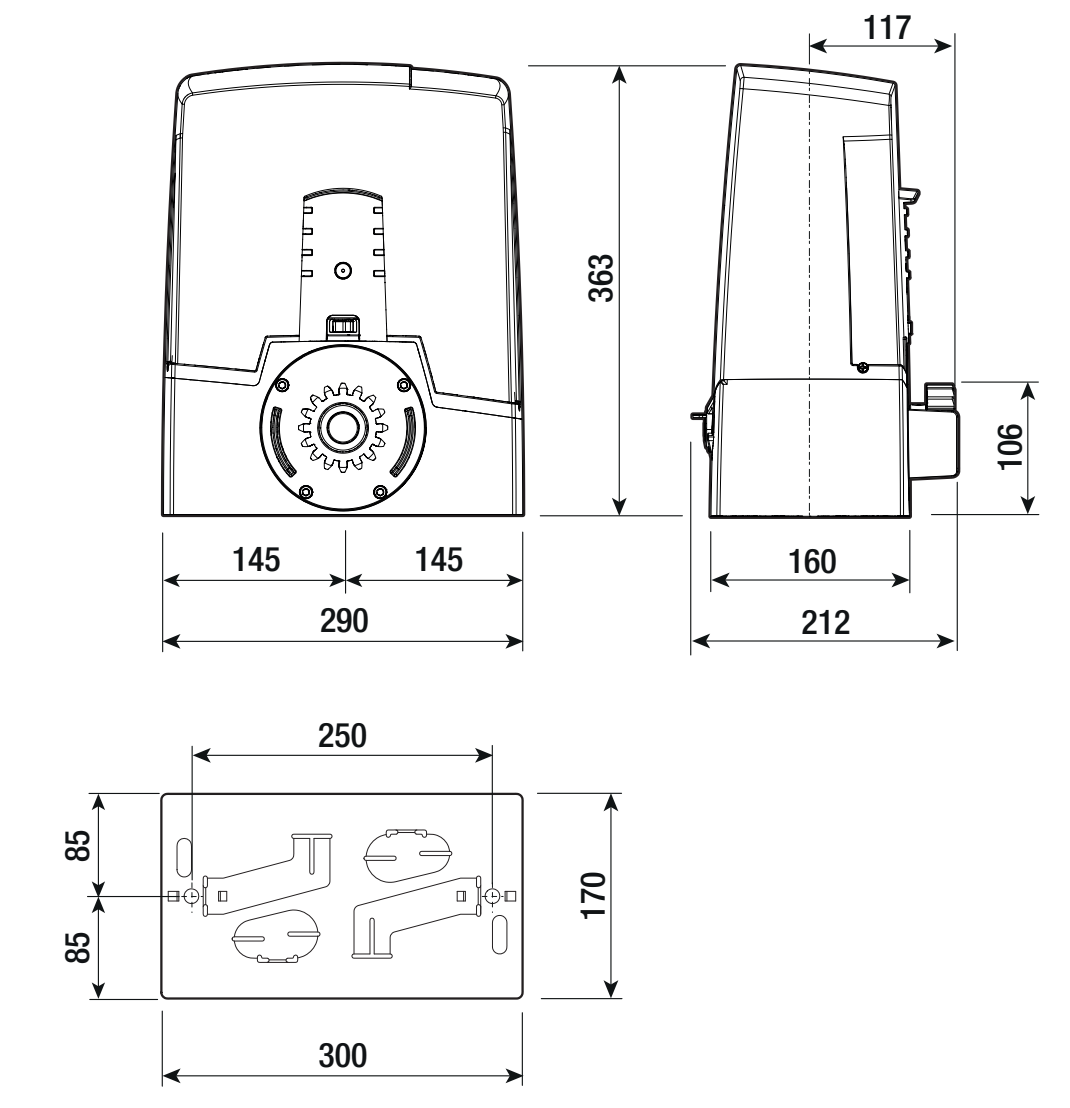

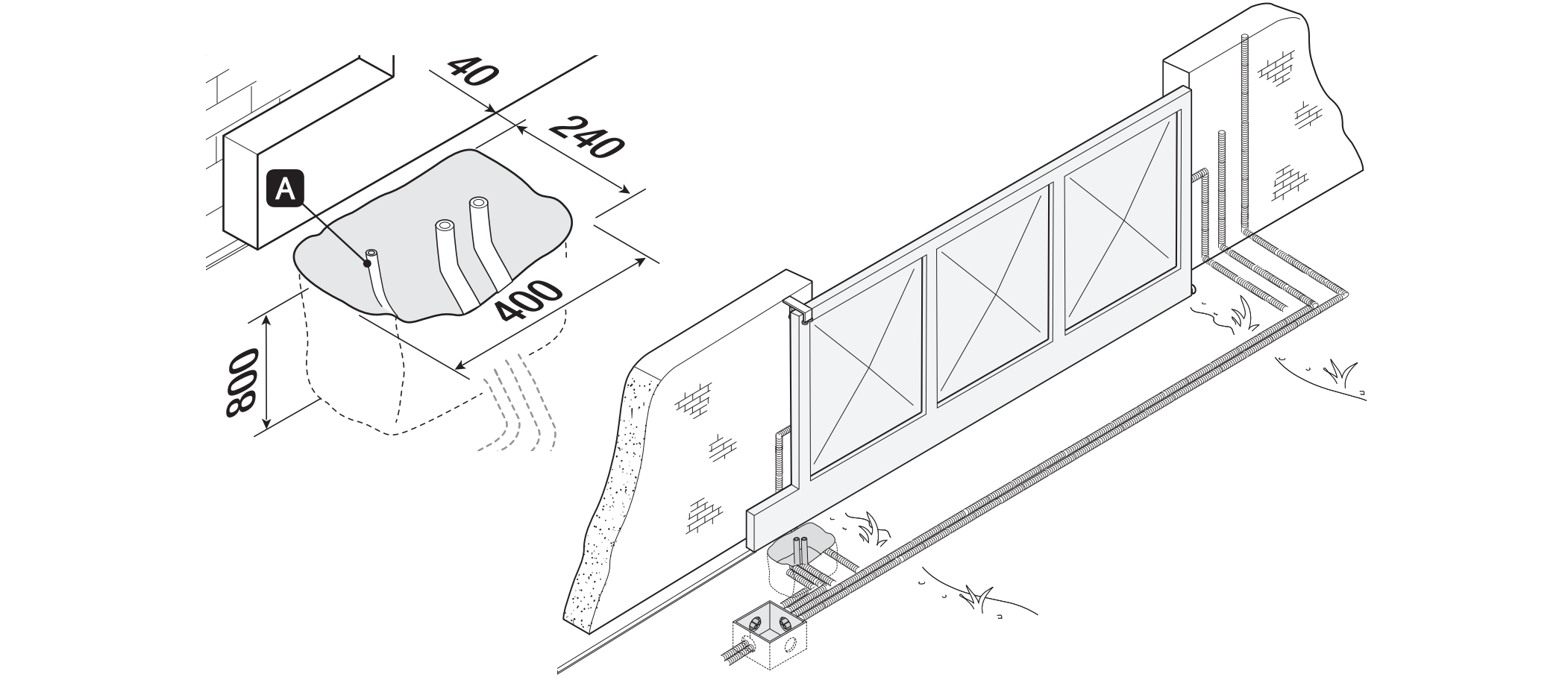

Un exemplu de instalare are o săpătură de 400 × 240 mm și o adâncime de 800 mm. Adaptați dimensiunile fundației la teren și la poarta respectivă. Cofrajul trebuie să depășească nivelul terenului cu 50 mm; utilizați armătură și ancore M12. Pentru alimentarea motorului se recomandă un tub de protecție Ø 40 mm, pentru accesorii Ø 25 mm, iar pentru eventualul cablu de deblocare Ø 20 mm.
Așezați placa de ancorare orizontal, treceți cablurile prin orificiile acesteia și lăsați porțiunile filetate ale ancorelor deasupra suprafeței. Lăsați betonul să se întărească timp de cel puțin 24 de ore. Stabiliți poziția plăcii față de cremalieră conform desenului dimensional; înălțimea pinionului diferă la aceste două modele de motoare.
Montarea și reglarea înălțimii

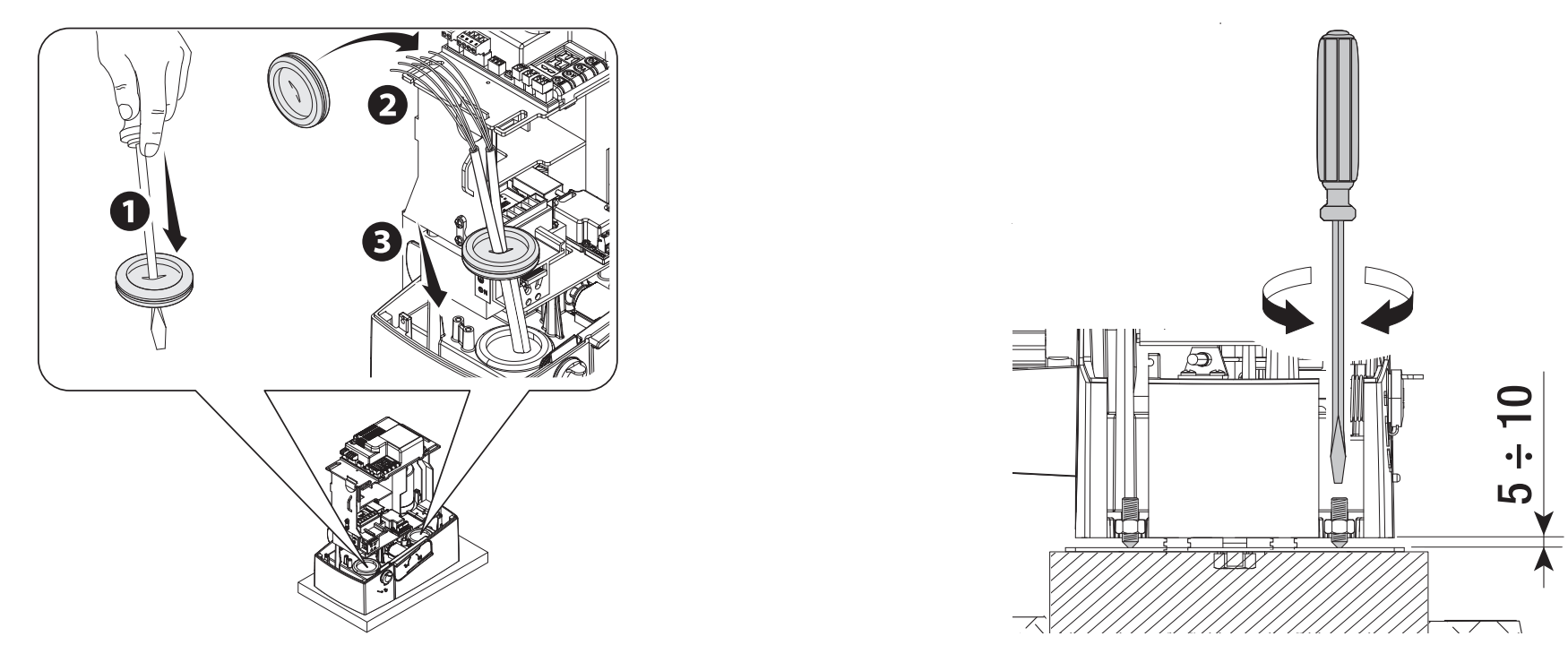

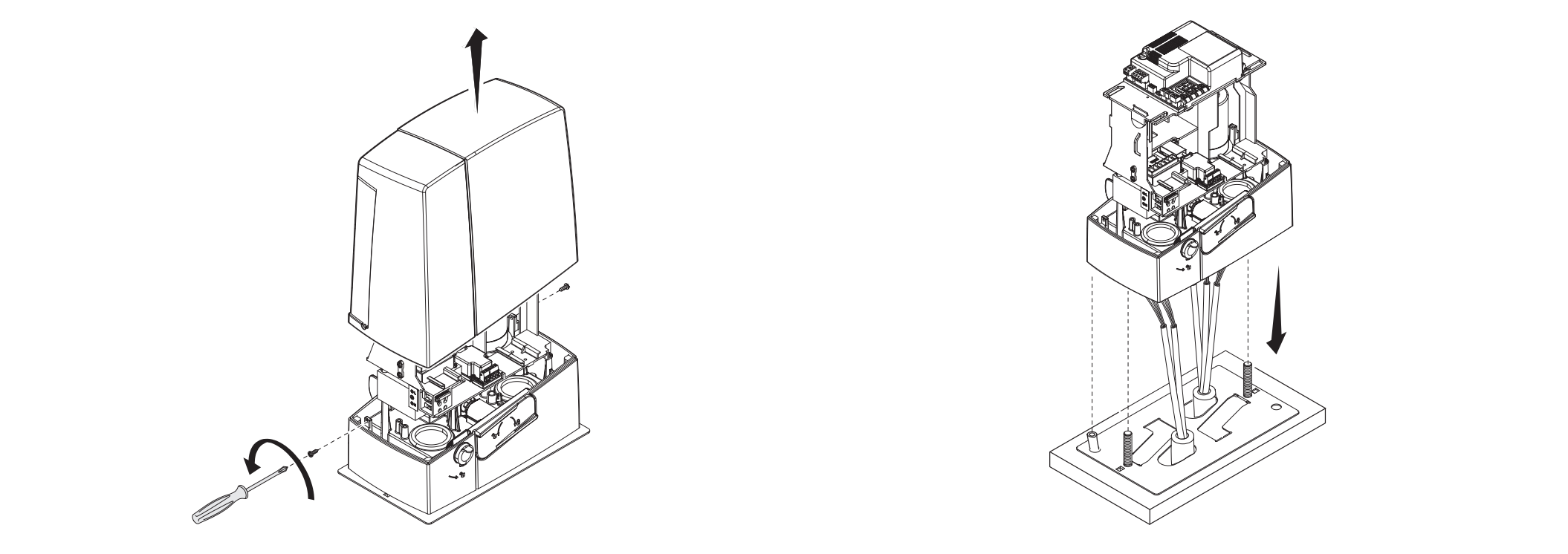

Scoateți capacul și montați motorul pe placă. Cablurile trebuie să treacă pe sub carcasă și prin presetupele montate corect. În timpul reglării, ridicați motorul cu ajutorul picioarelor filetate cu 5–10 mm, pentru a păstra o rezervă pentru reglarea angrenării.
Cremalieră și jocul angrenării

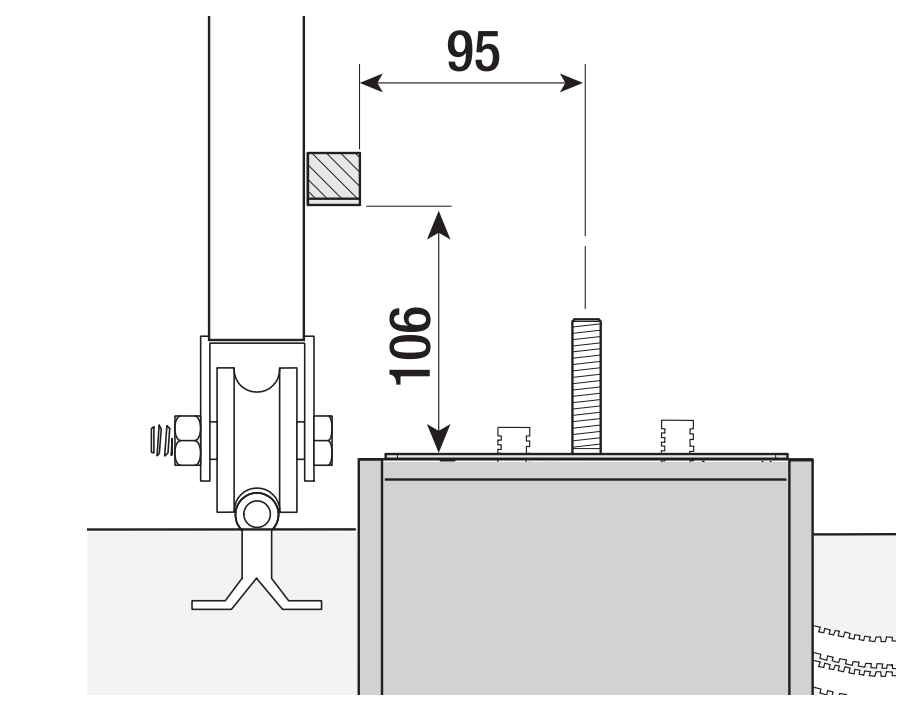

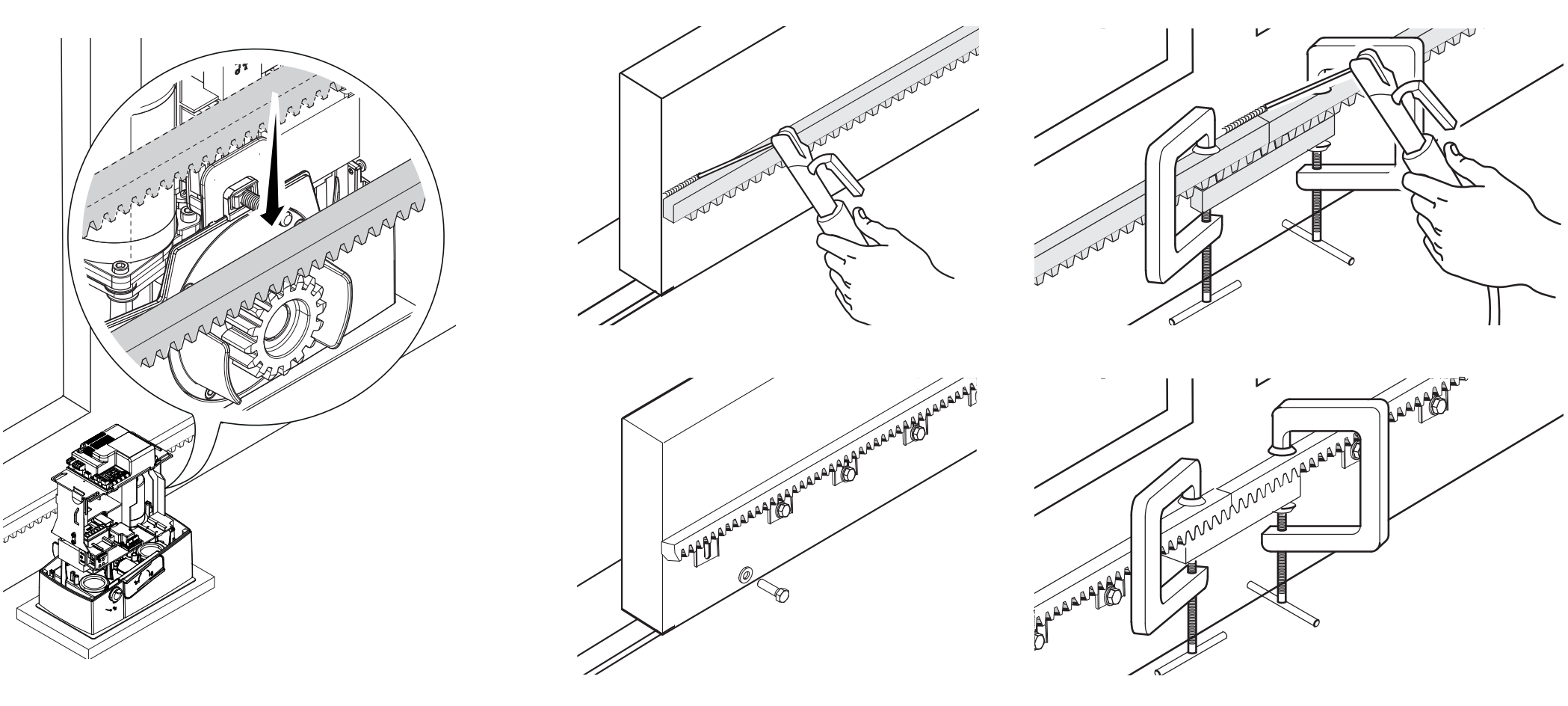

Deblocați motorul și fixați cremaliera deplasând manual poarta. La îmbinarea elementelor, utilizați o bucată de cremalieră ca piesă auxiliară sub îmbinare, astfel încât dinții să se alinieze fără întrerupere. După montaj, reglați poziția verticală și orizontală a motorului.

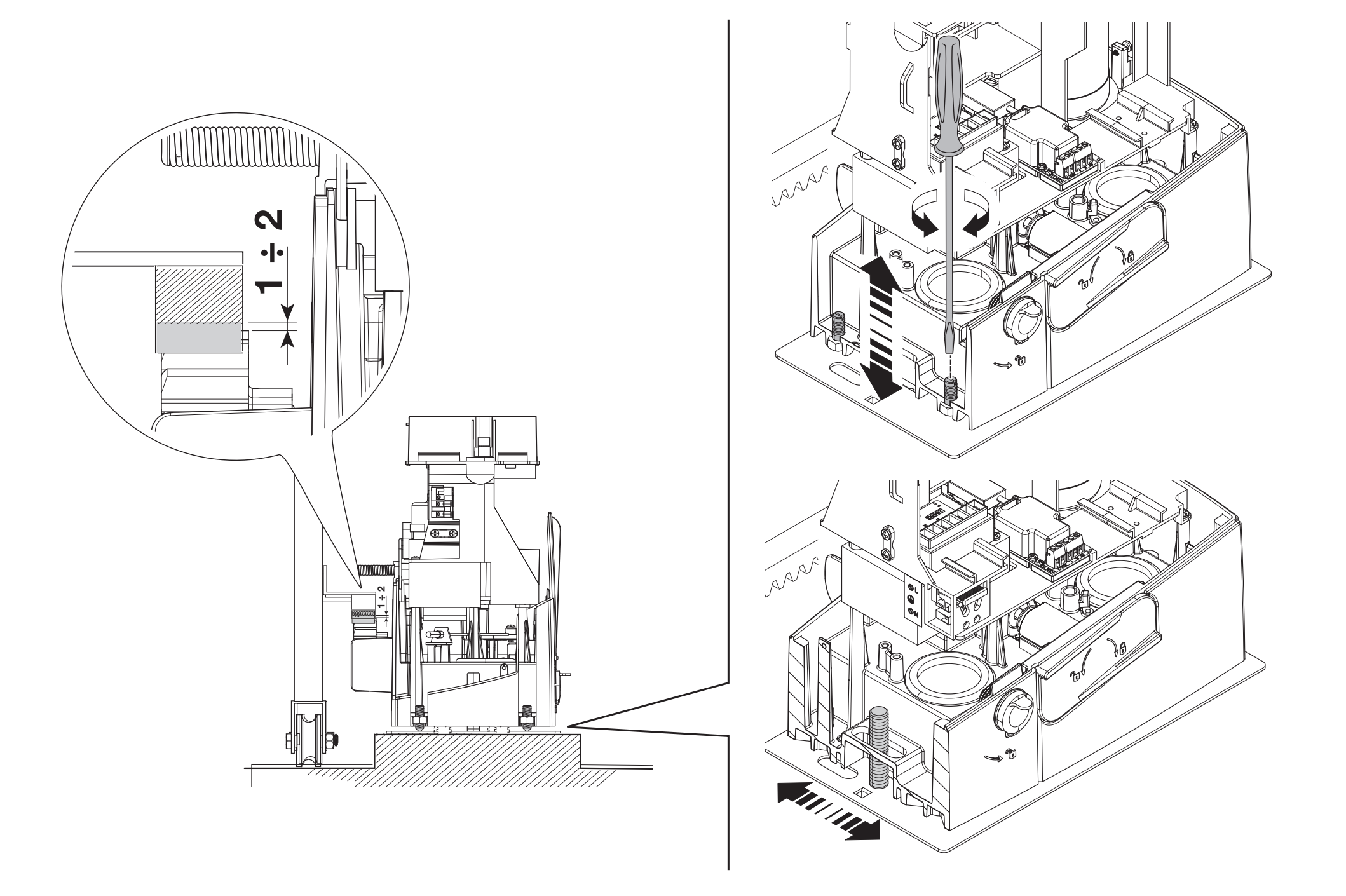

Lăsați un joc de 1–2 mm între cremalieră și pinion. Greutatea porții nu trebuie să se sprijine pe motor. Parcurgeți manual întreaga cursă, verificați angrenarea și îmbinările cremalierei, apoi strângeți piulițele și șaibele de pe ancore.
Limitatoare mecanice de cursă

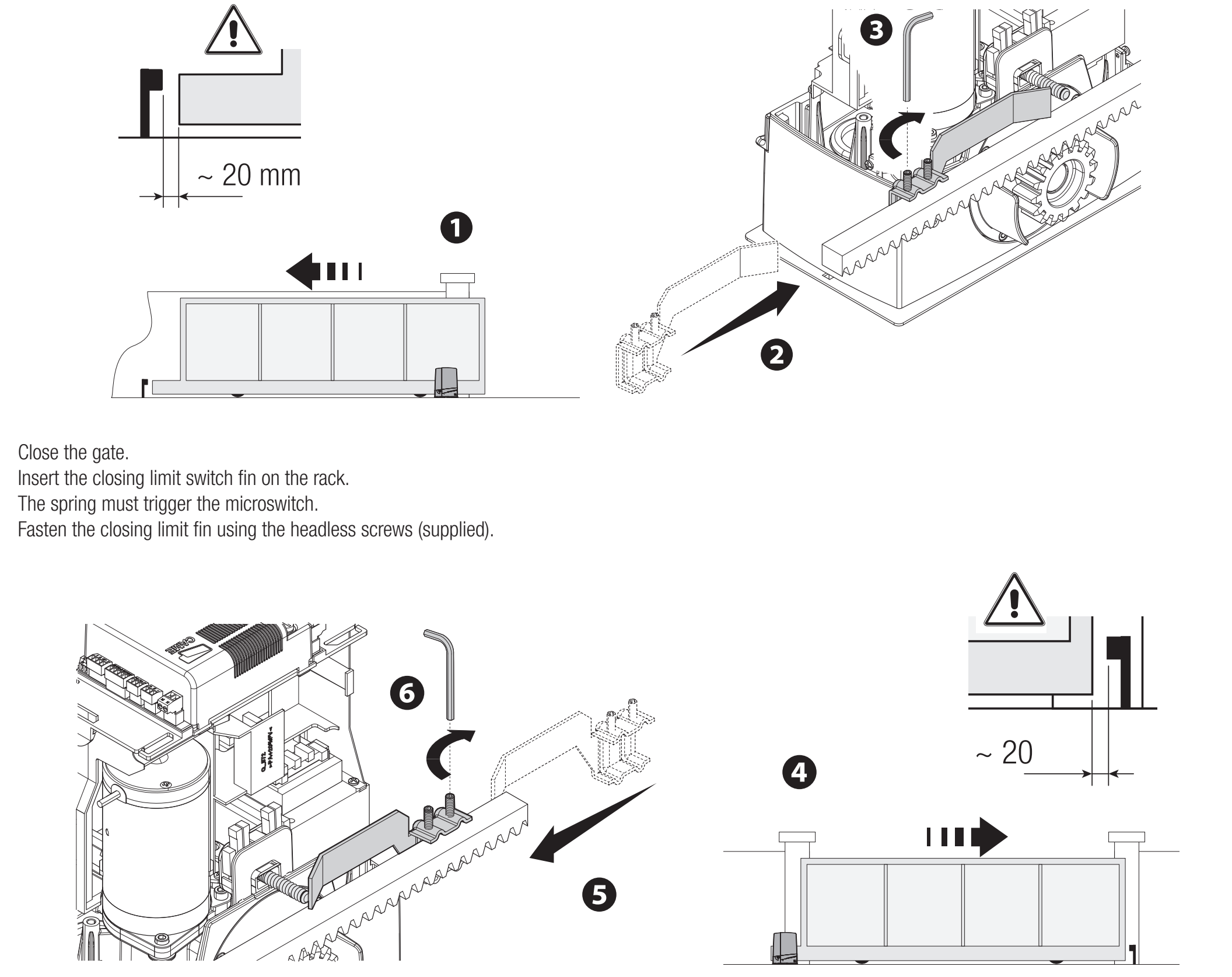

Deplasați manual poarta în poziția deschisă. Fixați pe cremalieră opritorul de deschidere, astfel încât rampa acestuia să acționeze în mod fiabil microîntrerupătorul cu arc. Reglați opritorul de închidere în același mod. Fixați bine opritoarele; opritorul mecanic fix al porții și opritorul de acționare al motorului au funcții diferite.
În configurația ilustrată, lăsați la poziția de capăt aproximativ 20 mm până la opritorul fix. Verificați cursa de oprire la viteza și sub sarcina reale.
Cablare
| Conectare | Cablu / condiție |
|---|---|
| Rețea 230 V AC, L/N/PE | 3G × 1,5 mm² până la 20 m; 3G × 2,5 mm² pentru 20–30 m. |
| Elemente de comandă | Numărul de conductoare în funcție de comandă, secțiune de 0,5 mm² pentru traseele scurte indicate. |
| Fotocelule DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Respectați conexiunea TX și contactul NC. |
| Antenă | RG58, maximum 10 m; recomandat până la 5 m. |
| RSE / CRP | UTP CAT 5; conexiune serială separată, nu pentru alimentarea motorului. |
Numărul de conductoare trebuie să acopere întreaga schemă selectată. Pentru trasee mai lungi, consumatori conectați simultan sau alte accesorii, tehnicianul trebuie să recalculeze secțiunea în funcție de curent și de căderea de tensiune. Protejați cablurile împotriva deteriorării și a contactului cu motorul sau transformatorul; cablul de alimentare de la rețea și circuitele de joasă tensiune trebuie pozate separat, în mod adecvat.
Deblocare manuală în cazul unei pene de curent
Înainte de deplasarea manuală, deconectați alimentarea și asigurați canatul. Deblocarea unei porți deteriorate sau dezechilibrate poate provoca o deplasare necontrolată.

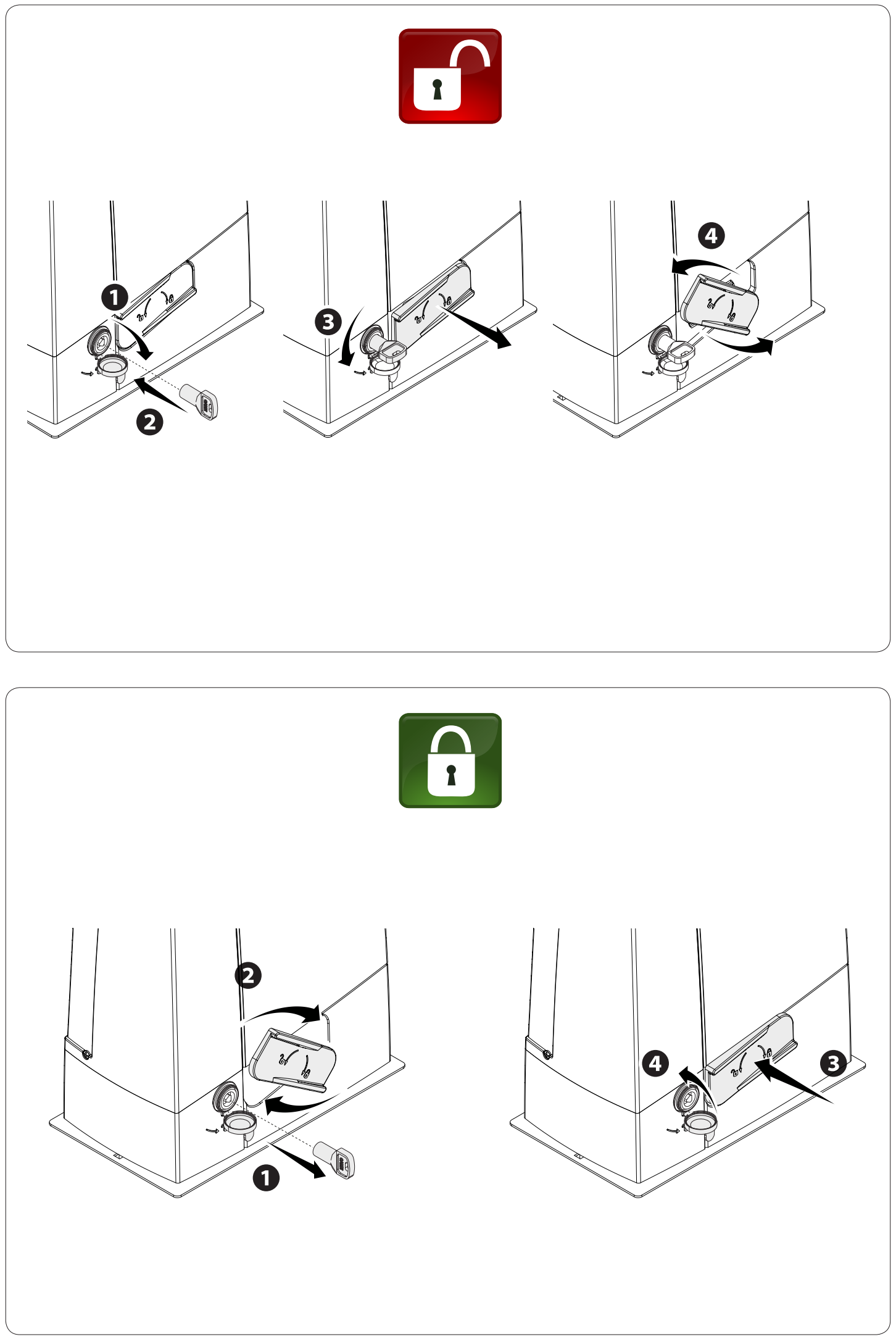

- Introduceți cheia în broască și rotiți-o în direcția săgeții din imagine.
- Trageți și deschideți maneta de deblocare conform imaginii.
- Deplasați poarta manual, controlat, fără persoane pe traiectoria acesteia.
- Pentru reblocare, readuceți maneta în poziția inițială și încuiați mecanismul. Înainte de a da o comandă motorului, verificați dacă unitatea de acționare este blocată.
Orientarea pe placa de comandă ZN7

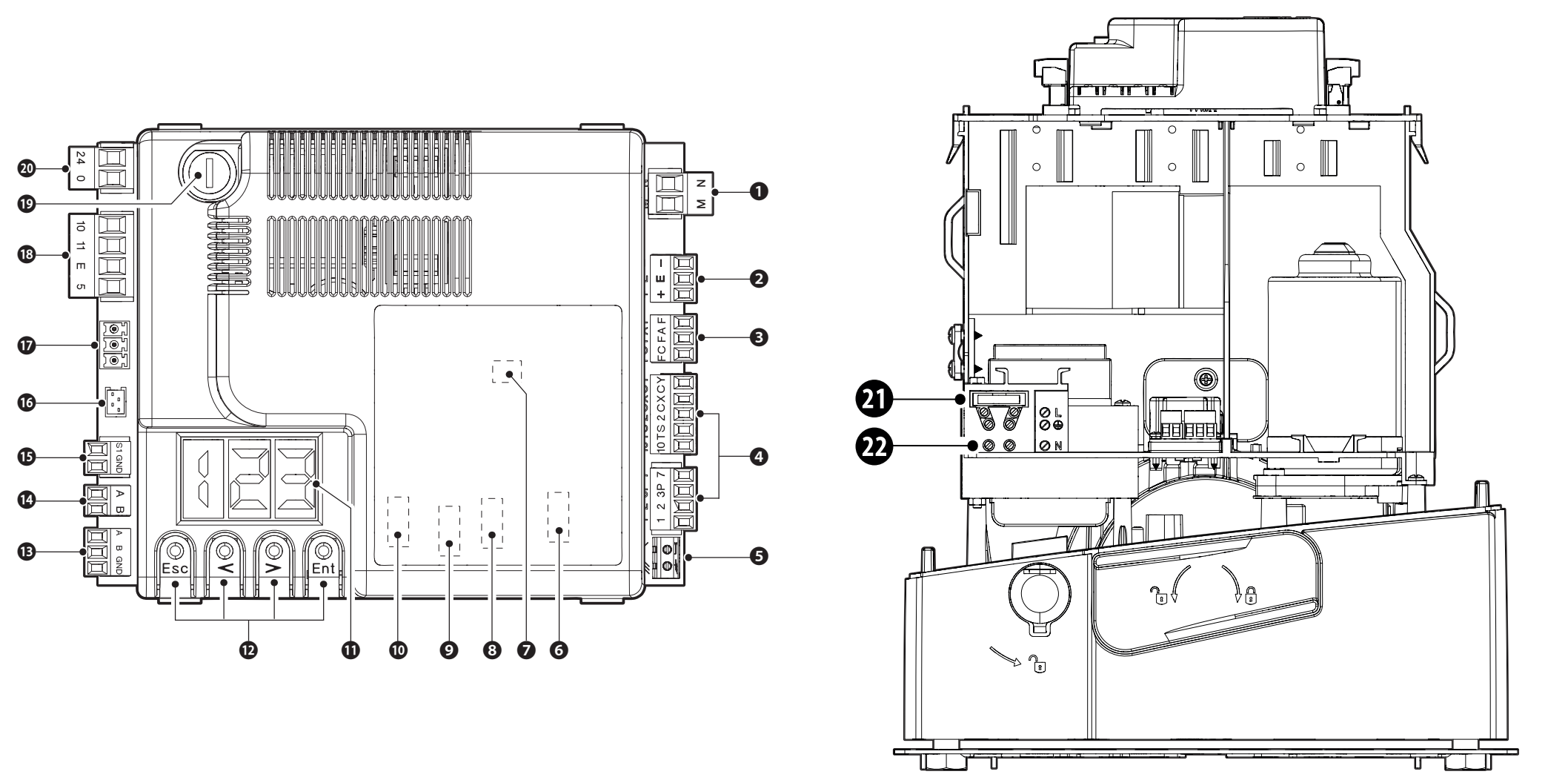

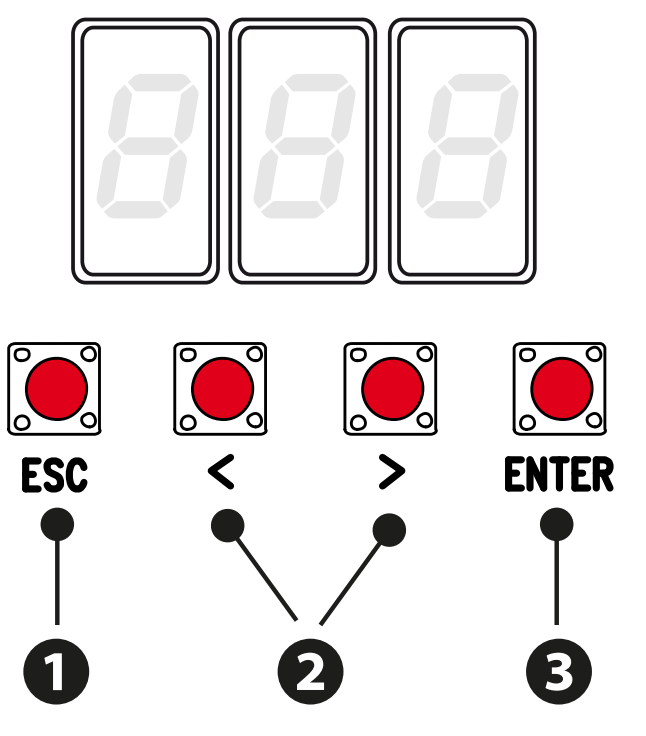

ZN7 are un afișaj și butoanele ESC, săgeți și ENTER. Setările, timpii și utilizatorii sunt gestionați din meniu. Conectorii AF, Memory Roll, R700/R800, RSE și RIOCN8WS au funcții distincte; introduceți sau scoateți placa numai după deconectarea rețelei și a bateriilor.
| Numărul din imagine | Element |
|---|---|
| 1 / 2 / 3 | Motor / encoder / limitatoare |
| 4 / 5 / 6 | Comenzi și siguranță / antenă / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 sau R800 / RSE / RIOCN8WS |
| 11 / 12 | Afișaj / butoane de programare |
| 13 / 14 / 15 | Conexiune serială A–B–GND / tastatură A–B / transponder S1–GND |
| 16 / 17 / 18 | Modul GSM / RGP1 / accesorii și lumini |
| 19 / 20 / 21 / 22 | Siguranță pentru accesorii / intrare placă / siguranță de rețea / alimentare de la rețea |
Bornele și alimentarea ZN7
| Borne | Utilizare / tensiune / polaritate |
|---|---|
| L / N / PE | Rețea 230 V AC, 50/60 Hz pentru BXV04AGS. PE este conductorul de protecție; AC nu are +/−. |

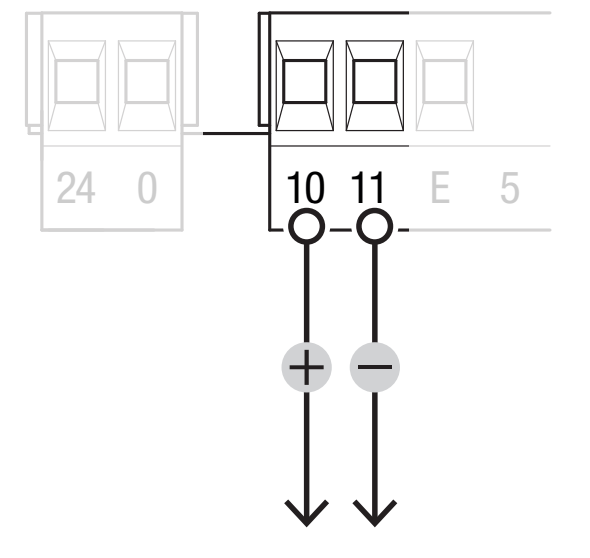

| 10 / 11 | Accesorii: în mod normal 24 V AC, în cazul funcționării cu baterii 24 V DC, consum total de maximum 40 W. Pentru DC 10 = plus (+), 11 = minus (−); pentru AC, fără polaritate. |
| 10 / E | Lampă de semnalizare sau lumină de ciclu, 24 V AC/DC, max. 25 W. Pentru DC, 10 este polul comun pozitiv, E este ieșirea comutată. |
| 10 / 5 | Semnalizare a stării porții, 24 V AC/DC, max. 3 W. Pentru DC, 10 este polul comun pozitiv, 5 este ieșirea comutată; nu este pentru alimentare permanentă. |
| 24 / 0 | Alimentare internă a plăcii din unitatea de alimentare; nu conectați ca ieșire pentru accesorii și nici ca intrare externă pentru baterii. |
| M / N | Motor 24 V DC; păstrați conexiunile configurației corecte. Nu este alimentare la 230 V. |
| + / E / − | Encoder: alimentare +/− și semnal E; nu este o ieșire universală pentru accesorii. |
| F / FA, F / FC | F comun, FA deschidere, FC închidere; contacte NC ale limitatoarelor, fără polaritate. |
| A / B / GND – RSE | Interfață serială cu placa RSE; nu o confundați cu A/B de la tastatură. |
Comenzi și contacte de siguranță

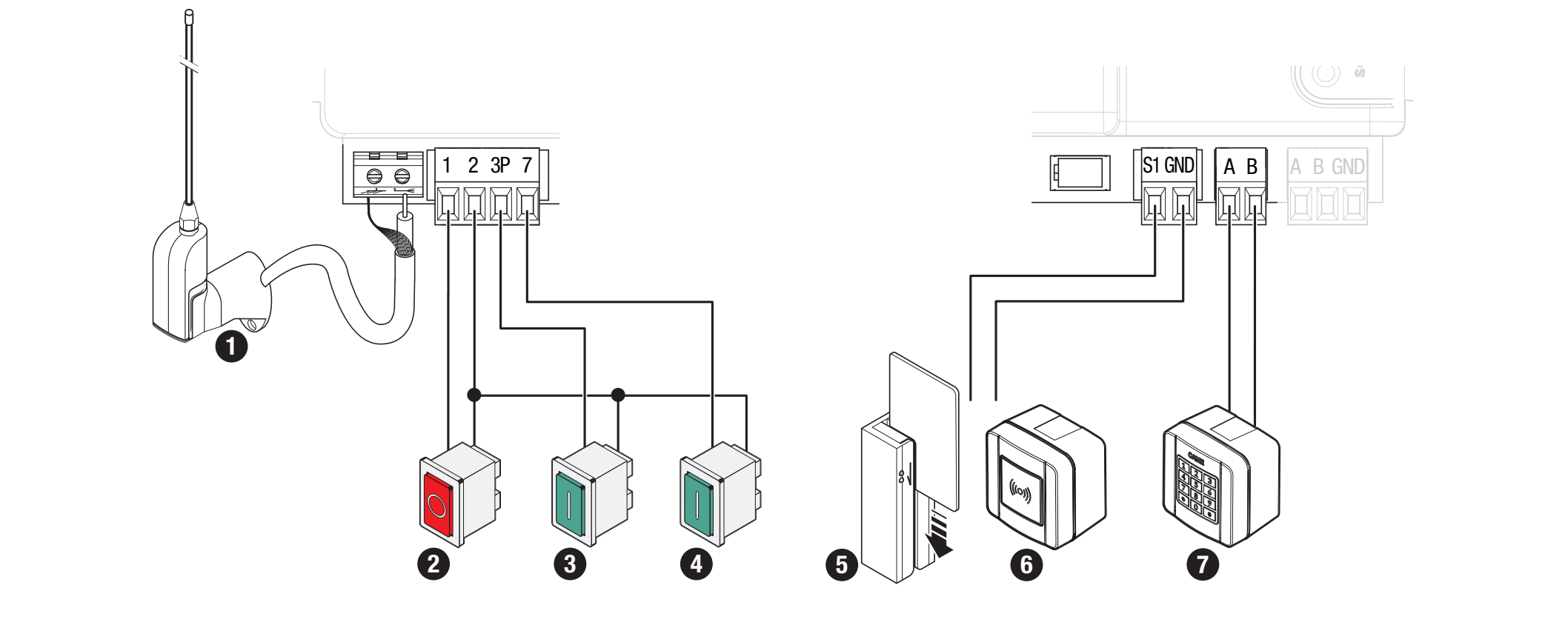

| Borne | Contact / funcție |
|---|---|
| 1–2 | STOP NC; activați F1 = ON dacă este conectat. Setare din fabrică: F1 = OFF. Fără polaritate. |
| 2–7 | Comandă NO; funcția se selectează cu F7. Contact fără potențial, fără polaritate. |
| 2–3P | Deschidere parțială sau completă NO, în funcție de F8. Contact fără potențial, fără polaritate. |
| 2–CX / 2–CY | Intrări de siguranță NC; configurați F2/F3. Fără polaritate. |
| 10 / TS | Circuit de alimentare testat pentru fotocelule, conform schemei; nu activați F5 fără o conectare corectă. |
| A–B / R800 | Tastatură cu cod, cu placă de decodare R800, F14 = 1. |
| S1–GND / R700 | Transponder sau cititor cu R700, F14 = 0. |
| Antenă / AF | RG58 și placă radio plug-in cu frecvența/codarea corectă. |
Lampă de semnalizare și semnalizarea stării

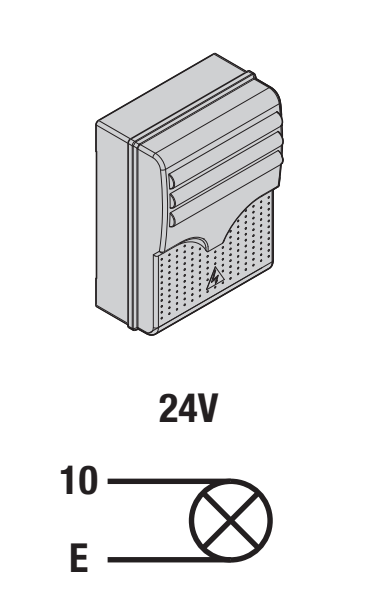

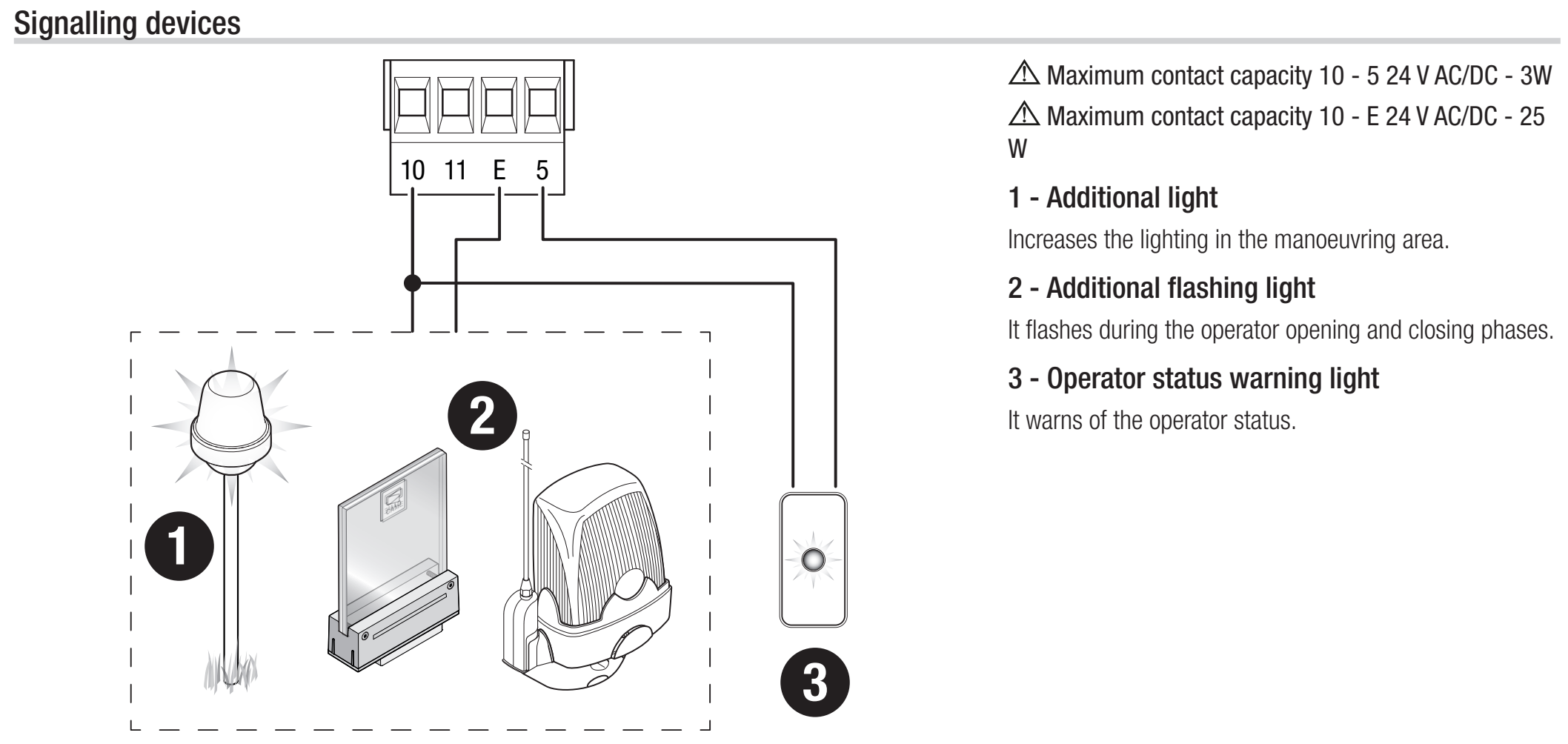

KLED24, 24 V AC/DC și 2 W, conectați la 10–E; pentru lampa de semnalizare, setați F18 = 0. KLED24 nu are alimentarea marcată separat cu +/−. Pentru AC nu există polaritate de curent continuu; pentru DC, 10 este ieșirea comună pozitivă a plăcii. Nu conectați o lampă de semnalizare de 230 V la această ieșire de 24 V.
Ieșirea 10–5 este destinată semnalizării discrete a stării, max. 3 W, cu setarea F10. Modul de lumină de ciclu F18 = 1 necesită setarea timpului de închidere automată; lumina rămâne aprinsă de la deschidere până la închiderea completă, inclusiv în timpul așteptării.
Fotocelule și test de siguranță

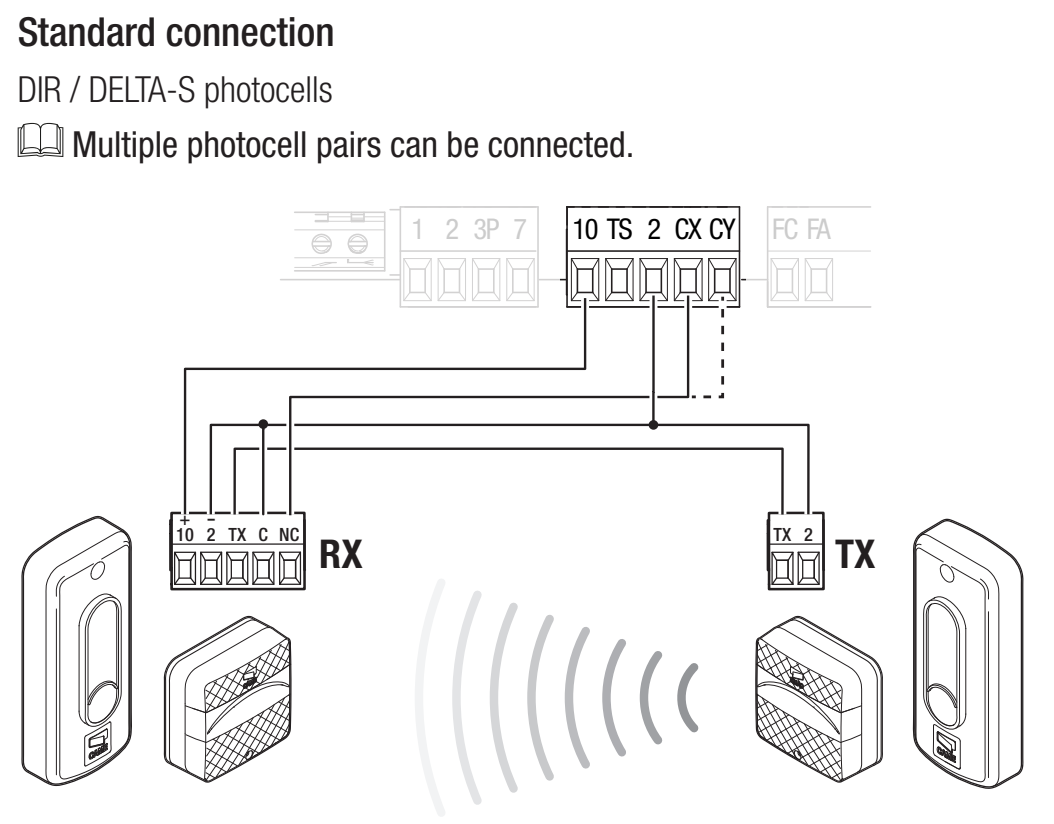

CAME DIR10 este alcătuită dintr-un emițător TX și un receptor RX cu o rază de acțiune de 10 m. Setați jumperul receptorului la 24 V. Consumul perechii este de 60 mA la 24 V AC. RX are alimentarea marcată 10 (+), 2 (−); TX are TX (+), 2 (−). La alimentarea cu curent alternativ, polaritatea de curent continuu nu se aplică. Borna TX face parte din sincronizare; nu omiteți conectarea acesteia.
| Bornă fotocelulă | Conectare obișnuită | Conectare cu test |
|---|---|---|
| RX 10 (+) | Placă 10 | Placă 10 |
| RX 2 (−) și RX C | Placă 2 | Placă 2 |
| RX TX ↔ TX TX (+) | Conectați TX între receptor și emițător | Aceeași conexiune |
| TX 2 (−) | Placă 2 | Placă TS |
| RX NC | Placă CX | Placă CX |
Contactul C–NC este un contact de siguranță fără potențial. Nu are plus sau minus. Circuitul de alimentare și cel al contactului sunt două circuite diferite. În cazul alimentării în curent continuu, 10 este polul pozitiv; borna negativă RX 2 este conectată, în această schemă specifică, la borna comună 2 a plăcii. Nu confundați borna 2 cu borna de alimentare 11.
Pentru contactul conectat la CX, setați F2 = C1. Pentru contactul conectat la CY, selectați reacția corespunzătoare prin F3. C1 redeschide poarta în timpul închiderii, C2 o închide din nou în timpul deschiderii, C3 o oprește și apoi o închide automat și necesită F19; C4 așteaptă îndepărtarea obstacolului, apoi reia mișcarea.

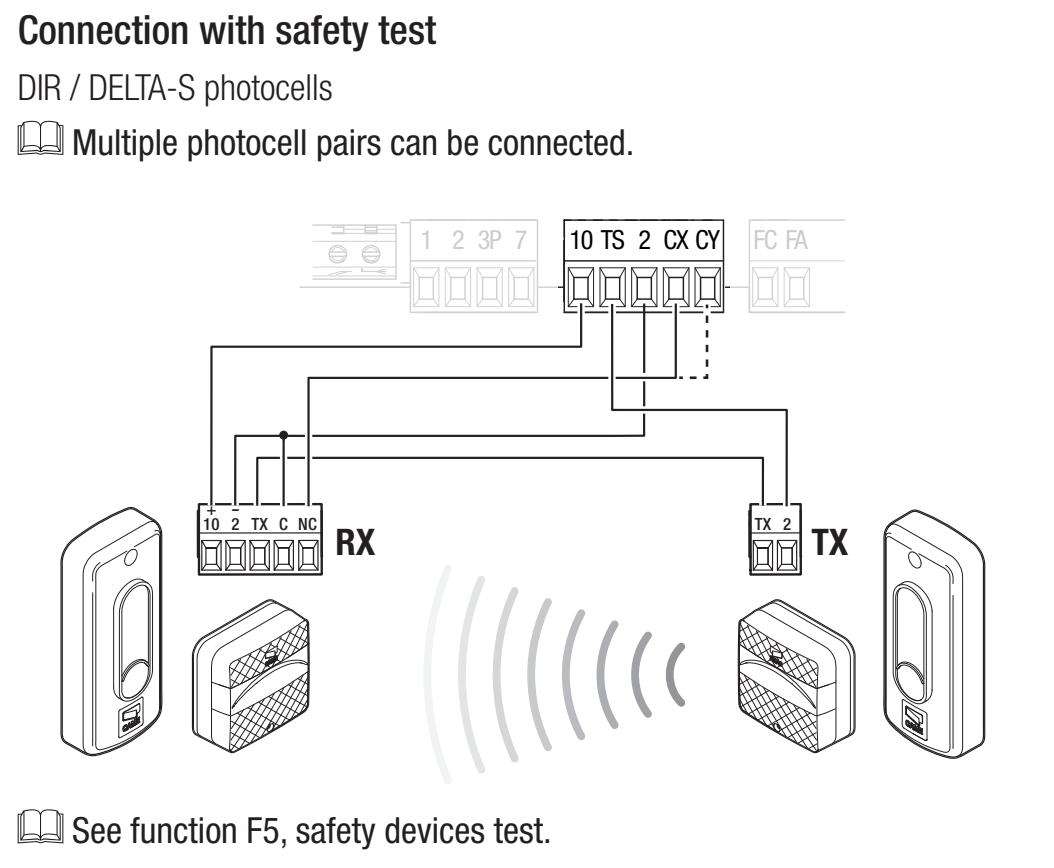

Conectarea testului prin TS
În modul de testare, TX 2 se mută la TS, în timp ce RX 2 și RX C rămân conectate la borna 2 a plăcii. Conexiunea TX dintre emițător și receptor se păstrează. Modificați mai întâi conexiunile cu alimentarea oprită și activați testul abia după aceea.
Setați F5 = 1 pentru CX, 2 pentru CY sau 4 pentru CX și CY. În cazul unei erori de test, se afișează E4, iar motorul nu execută comanda. Funcția se utilizează împreună cu intrările de siguranță active.
După conectare, testați întreruperea fasciculului în timpul mișcării corespunzătoare și eliberați-l din nou. Nu șuntați intrarea de siguranță ca soluție permanentă la o defecțiune.
Muchii de siguranță
Conectați muchia de contact NC între 2 și CX sau CY și selectați C7 – redeschidere în timpul închiderii, sau C8 – reînchidere în timpul deschiderii. Contactul fără potențial nu are polaritate. Nu conectați muchia rezistivă ca pe un contact NC obișnuit; aceasta trebuie să aibă o interfață adecvată pentru unitatea de comandă respectivă.
Prima pornire a ZN7
- Verificați deplasarea liberă, cremaliera, opritoarele fixe și de limitare, motorul blocat, conexiunile și protecția zonelor periculoase.
- Porniți alimentarea și verificați afișajul. Setați A1 = 1 pentru un motor de până la 400 kg, F54 în funcție de direcție și F1 în funcție de STOP-ul conectat.
- Setați F2/F3 pentru protecțiile conectate și, dacă este cazul, testul F5. Lăsați dezactivate intrările neutilizate. Pentru învățare, F11 trebuie să fie ON.
- Executați A3 – învățarea cursei.
- Setați parametrii de funcționare și utilizatorii, apoi testați întregul ciclu, deschiderea parțială, fiecare element de siguranță, lampa de semnalizare și comportamentul după o pană de curent.
Prima manevră normală după pornirea alimentării este deschiderea; așteptați să se încheie. Calibrarea A3 are propria secvență. În caz de zgomot, vibrații sau direcție de deplasare neobișnuite, opriți imediat cu ESC/STOP și eliminați cauza.
A3 – învățarea automată a cursei
Condiții preliminare: A1 și F54 setate corect, STOP configurat, encoder activ, întrerupătoare de limită corect configurate și opritoare fixe. Deplasați manual canatul aproximativ la jumătatea cursei și blocați din nou motorul. Zona trebuie să rămână liberă.
În timpul calibrării, dispozitivele de siguranță sunt dezactivate, cu excepția opririi prin butonul ESC. Tehnicianul trebuie să supravegheze întreaga mișcare și să împiedice accesul persoanelor în zona de deplasare.
- Apăsați ENTER, selectați A3 cu ajutorul săgeților și confirmați cu ENTER.
- Selectați ON și confirmați cu ENTER.

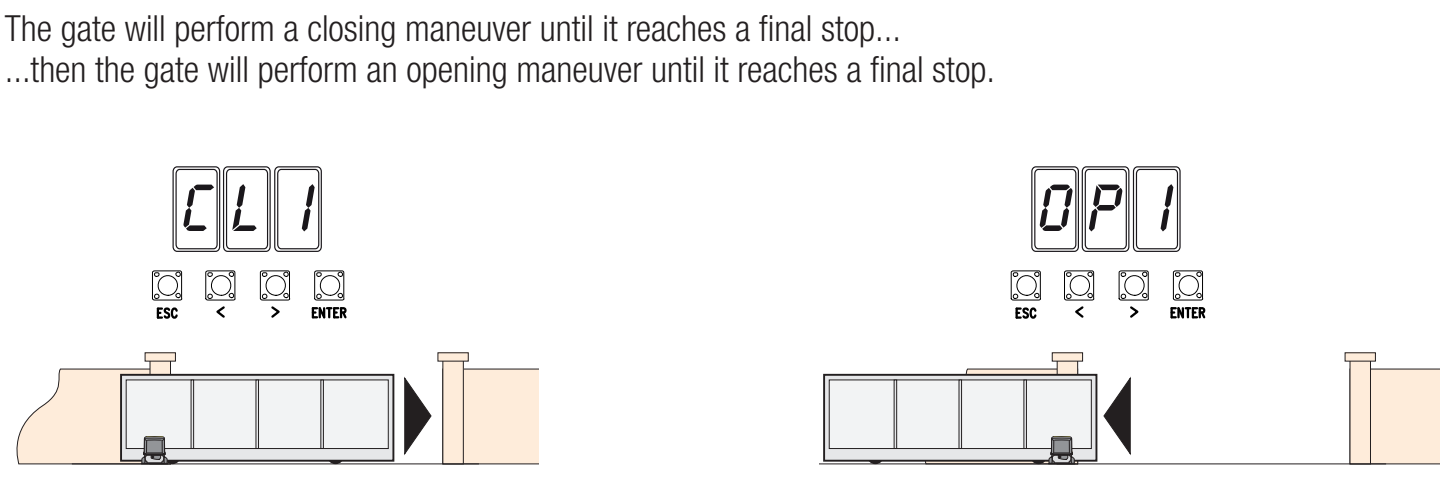

- Mai întâi, motorul va închide poarta până la poziția de capăt; pe afișaj apare CL1.
- Apoi, o va deschide până la poziția de capăt; pe afișaj apare OP1.
- După finalizare, verificați întreaga cursă și dispozitivele de protecție. În cazul E1/E2, eliminați mai întâi cauza conform diagnosticării; nu repetați învățarea înainte de a remedia defectul mecanic.
Programarea prin afișaj
Programați cu motorul oprit. ENTER deschide meniul și confirmă selecția; săgețile </> selectează elementul sau modifică valoarea. După modificare, apăsați ENTER pentru confirmare. ESC anulează modificarea neconfirmată, revine la meniul anterior sau iese din meniu. În timpul funcționării normale, ESC oprește motorul; săgețile permit deplasarea de probă.
Valorile din fabrică ale meniului respectiv sunt indicate explicit cu caractere aldine. Funcțiile accesoriilor apar numai dacă este instalată placa necesară sau este activată funcția asociată. Notați setările actuale înainte de a le modifica. O valoare mai mică a sensibilității F34/F35 înseamnă o sensibilitate mai mare; după modificarea vitezei, cuplului sau sensibilității, trebuie verificate forțele și protecțiile.
Funcții F
Utilizatori și sistemul U / A / H
Asocierea și ștergerea telecomenzilor
Memoria ZN7 are o capacitate de 250 de utilizatori. Receptorul trebuie instalat în AF și să corespundă frecvenței și codificării emițătorului. Un exemplu de cod fix de 433,92 MHz este TOP-432EE cu AF43S. U4 poate limita gama de codificări recepționate; aceeași frecvență nu este suficientă.
- În U1, selectați acțiunea: 1 pas cu pas, 2 secvențial, 3 doar deschidere sau 4 deschidere parțială.
- Confirmați cu ENTER și transmiteți codul apăsând butonul selectat al telecomenzii.
- Repetați procedura pentru următorul utilizator. Notați numerele de memorare și comenzile asociate, apoi testați funcționarea efectivă.
Un utilizator poate fi șters prin U2: selectați ON, alegeți numărul cu săgețile sau activați emițătorul memorat corespunzător, apoi confirmați cu ENTER. Afișajul CLr confirmă ștergerea. U3 = 1 șterge toți utilizatorii.
U4 = 2 (Rolling Code) sau 3 (TWIN) șterge emițătoarele memorate anterior cu altă codificare. Înainte de modificare, verificați sistemul, versiunea H1 și evidența telecomenzilor; nu utilizați această modificare ca metodă de depanare experimentală a receptorului.
Copie de rezervă prin Memory Roll
- Deconectați alimentarea de la rețea și eventualele baterii, apoi introduceți Memory Roll în conectorul său.
- Porniți alimentarea; pentru salvarea datelor utilizați F50 = 1, iar pentru încărcarea datelor utilizați F51 = 1. Încărcarea înlocuiește datele plăcii cu datele salvate.
- După finalizare, deconectați din nou alimentarea și scoateți cardul de memorie.
- După încărcare, verificați modelul, direcția, protecțiile și toate comenzile. Această placă ZN7 are un conector Memory Roll; nu utilizați un port USB inexistent.
Cuplarea a două motoare

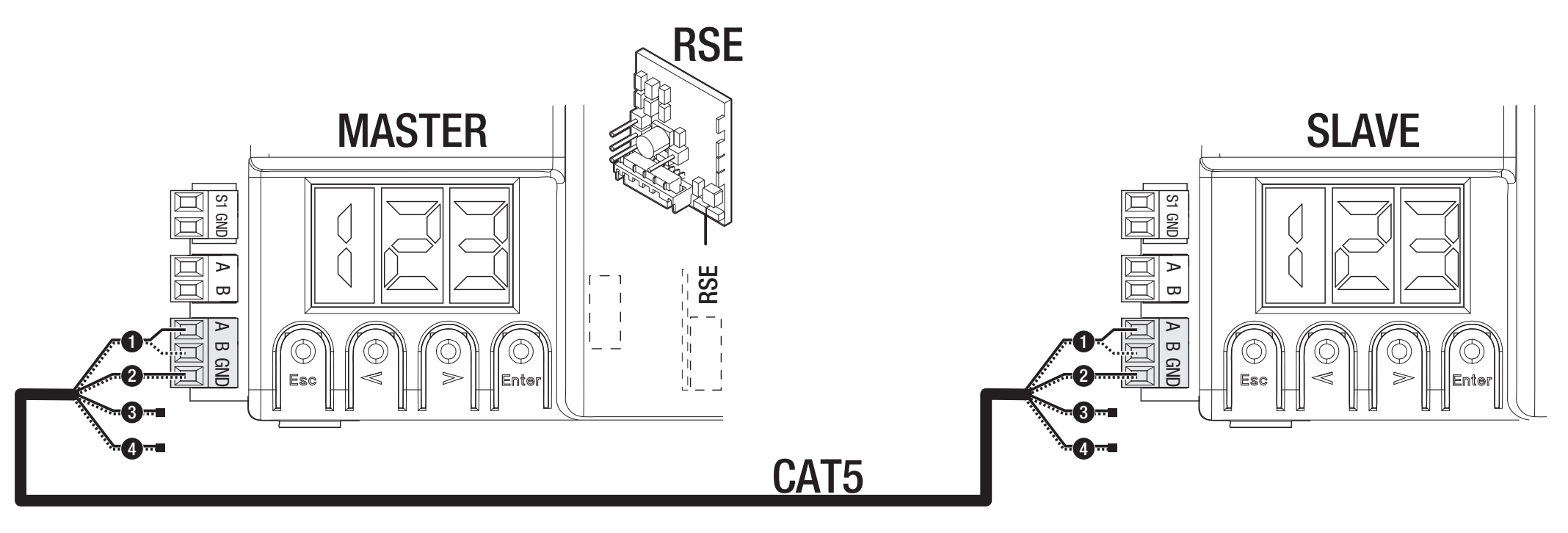

Se utilizează un card RSE în fiecare placă și o conexiune CAT 5 prin A–B–GND, conform imaginii. Conectați elementele de comandă și de siguranță la placa MASTER. Setați F49 = 1, direcția F54 și transferul parametrilor F52. Salvați utilizatorii pe MASTER; deschiderea parțială și comanda pas cu pas funcționează conform sistemului comun ilustrat.
Sistemul de siguranță wireless RIO
RIOCN8WS utilizează un conector RIO separat. F65/F66 configurează două muchii de siguranță wireless, iar F67/F68 două canale pentru fotocelule. Verificați pe afișaj identificatorul real al elementului și al canalului. Testul de siguranță wireless este în continuare activ; remediați pierderea conexiunii E17 sau configurația lipsă E18 înainte de repunerea în funcțiune.
A4 – resetarea parametrilor
Înainte de resetare, notați versiunea H1, setările și utilizatorii; dacă aveți Memory Roll, salvați datele. În A4, selectați ON și confirmați cu ENTER. Pentru versiunea descrisă aici, se restabilesc setările din fabrică și se șterge învățarea traseului.
După resetare, configurați din nou A1, F54, F1, intrările de siguranță și învățarea A3. Verificați sistemele de protecție înainte de exploatarea normală. Ștergerea utilizatorilor este o funcție separată, U3. La o placă cu alt meniu, A4 poate avea un domeniu diferit de resetare; consultați versiunea specifică a acesteia.
Diagnosticare pe baza afișajului
| Cod | Semnificație / verificare |
|---|---|
| E1 | Eroare de calibrare. Verificați A3, mecanica, direcția și limitatoarele de cursă. |
| E2 | Eroare de configurare. Verificați modelul A1, direcția F54 și finalizarea procesului de învățare. |
| E3 | Eroare de encoder. Fără alimentare, verificați conectorul +/E/− și firele; după reparație, efectuați învățarea. |
| E4 | Eroare la testul de siguranță. Verificați TX la TS, alimentarea, NC și F5. |
| E7 | Depășirea timpului de funcționare. Verificați rezistența la mișcare, opritoarele și finalizarea deplasării. |
| E9 | Obstacol la închidere. Îndepărtați obstacolul real; verificați cremaliera și sensibilitatea. |
| E10 | Obstacol la deschidere. Verificați traseul și setarea corectă a forțelor. |
| E11 | Prea multe obstacole consecutive. Remediați problema mecanică sau cauza activării sistemului de protecție. |
| E13 | Ambele contacte ale limitatoarelor de cursă sunt deschise. Verificați FA/FC/F și opritoarele de acționare. |
| E14 | Eroare de comunicare serială. Verificați RSE, CAT 5 și configurația. |
| E15 | Transmițător incompatibil. Verificați AF, frecvența și U4. |
| E17 | Defecțiune de comunicare a sistemului wireless. Verificați RIO, dispozitivele și interferențele. |
| E18 | Sistemul wireless nu este configurat. Verificați RIO și valorile F65–F68 corespunzătoare. |
Dacă poarta nu se mișcă, verificați alimentarea, deblocarea motorului, STOP și intrările de siguranță active, un buton menținut apăsat și bateria transmițătorului. Dacă se deschide, dar nu se închide, verificați fotocelulele și contactul lor NC. Nu ocoliți o defecțiune a sistemului de protecție cu o punte permanentă.
Siguranțe ZN7 pentru 230 V
| Circuit | Siguranță rapidă |
|---|---|
| Rețea LINE | 1,6 A-F |
| Accesorii | 2 A-F |
Verificați siguranțele cu alimentarea de la rețea și bateriile deconectate. Înlocuiți-le numai cu unele de aceeași valoare și același tip; mai întâi eliminați cauza scurtcircuitului sau a suprasarcinii.
Întreținere și service
Verificați periodic curățenia traseului și a cremalierei, deplasarea ușoară manuală, fixarea motorului, opritoarele de acționare, starea cablurilor, deblocarea, fotocelulele și celelalte elemente de siguranță. Înainte de curățare sau intervenție, deconectați alimentarea de la rețea și orice baterie de rezervă. În caz de deteriorare, zgomot neobișnuit sau vibrații, opriți funcționarea și solicitați remedierea cauzei.
Reglați cuplul motorului A6 și sensibilitatea F34/F35 în funcție de mecanismul real. Un cuplu mai mare nu trebuie să mascheze rezistența la mișcare sau o defecțiune; după reglare, măsurați forțele și verificați sistemele de protecție. Înregistrați în fișa de service versiunea H1, numărul de manevre A5 și reparațiile efectuate.
Caracteristici tehnice BXV04AGS
| Parametru | Valoare |
|---|---|
| Greutatea maximă a canatului | 400 kg |
| Lungimea maximă a canatului | 14 m |
| Alimentarea motorului – rețea | 230 V AC, 50/60 Hz |
| Alimentarea motorului | 24 V DC |
| Putere | 170 W |
| Consum maxim de curent | 7 A |
| Forță de împingere | 350 N |
| Viteză maximă de deplasare | 12 m/min |
| Timp de funcționare | 180 s |
| Grad de protecție | IP44 |
| Temperatură de funcționare | −20 până la +55 °C |
| Regim de funcționare | Regim intensiv; nu reprezintă un număr fix de cicluri pe oră. |
| Consum în standby | 5,5 W |
| Clasă de protecție | I |
| Pinion / limitatoare de cursă | Modulul 4 / mecanice |
| Unitatea de comandă a versiunii menționate | ZN7, afișaj + ESC/săgeți/ENTER |
