Hormann LineaMatic P – motor individual pentru poartă culisantă, până la 500 kg/8 m, 4554309 (A)
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
În stoc
2.519,76 RON cu TVA
| Greutate |
|---|
| 17 kg |
Descrierea produsului Hormann LineaMatic P – motor individual pentru poartă culisantă, până la 500 kg/8 m, 4554309 (A)
Acționarea este destinată porților culisante cu o lungime de trecere de 8m/500kg. Poziția finală de închidere este detectată de un magnet și de un contact reed REED. Traseul și forțele sunt învățate la punerea în funcțiune. Acționarea este ireversibilă.
Acționarea include o unitate de comandă încorporată, cu receptor bidirecțional integrat, pentru comandarea acționării cu ajutorul telecomenzilor. Avantajul receptorului bidirecțional este posibilitatea de a verifica direct de pe telecomandă starea porții deschise.
Hörmann LineaMatic P 4554309 este o acționare pentru porți culisante cu o lățime de până la 8 m și o înălțime de 2 m. Pentru o poartă cu șină la sol, limita este de 500 kg, iar pentru una autoportantă, de 400 kg. Umplutura porții și sarcina locală din vânt trebuie evaluate împreună cu rezistența mecanică a porții.
Montarea, conectarea la rețeaua electrică și punerea în funcțiune trebuie efectuate de o persoană calificată. Înainte de a deschide carcasa, deconectați alimentarea de la rețea și, dacă există, bateria de rezervă. Asigurați canatul împotriva mișcării accidentale și protejați muchiile principale și secundare de închidere, precum și zona de angrenare a cremalierei.
Acționare individuală LineaMatic P
Această pagină se referă la acționarea individuală. Fotocelulele, lampa, telecomenzile, cremaliera și celelalte accesorii se aleg în funcție de configurația concretă; schemele de mai jos nu reprezintă conținutul pachetului.
Accesorii și conectarea acestora
Exemplele concrete din scheme sunt EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 și HNA Outdoor. Acestea nu sunt incluse în pachetul acționării individuale. Hörmann SK-SET LineaMatic 437989 este un accesoriu oferit separat. Verificați întotdeauna conexiunile în raport cu marcajele de pe dispozitivul livrat.
Montarea acționării și pregătirea porții
Pregătirea porții și a fundației
Poarta trebuie să se deplaseze ușor și uniform la acționarea manuală, să fie ghidată stabil și să fie asigurată mecanic împotriva ieșirii din ghidaj. Dezactivați încuietorile și blocajele mecanice care împiedică deplasarea motorizată. Acționarea nu înlocuiește repararea unei porți care se deplasează greu sau este deteriorată. Funcționarea continuă nu este permisă. Utilizarea la o poartă cu pantă ascendentă sau descendentă necesită amortizoare radiale.
Alegeți fundația în funcție de instalarea cu sau fără placa de bază. Pentru configurația fără protecție a muchiei de închidere, dimensiunile minime de bază din secțiune sunt 345 × 280 mm; distanțele specifice 175 mm fără placă sau 200 mm cu placă și orientarea față de poartă trebuie respectate conform desenului complet. Pentru protecția muchiei de închidere, dimensiunile minime de bază sunt 345 × 440 mm iar distanța minimă este de 200 mm; alegeți celelalte decalaje în funcție de varianta corespunzătoare din desenul complet de mai jos. Alegeți adâncimea de fundare sub limita de îngheț în funcție de locul montajului; valoarea de 80 cm din manual este un exemplu pentru Germania. Betonul trebuie să fie suficient de întărit înainte de montare; pentru placa de bază, producătorul cere beton compactat de cel puțin clasa B25/C25.
Ancorare și înălțime de montare
Poziția acționării depinde de tipul concret al cremalierei. Dimensiunea A din desen nu poate fi transferată fără discernământ de la un tip de cremalieră la altul.
| Codul cremalierei | Dimensiunea A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |
Pentru șuruburile de ancorare, folosiți șablonul de găurire și executați găuri de Ø 12 mm, adâncime 80 mm. Pentru ancorele de mare rezistență și placa de bază, găurile au dimensiunile Ø 10 mm, adâncime 105 mm; desenul indică un cuplu de strângere de 45 Nm pentru sistemul de ancorare ilustrat. Protejați acționarea de praf și așchii. Capacitatea portantă a suportului existent și adecvarea ancorelor livrate trebuie confirmate de instalator.
Montați garniturile tuburilor de protecție și introduceți cablurile în carcasă de jos. Așezați acționarea orizontal și fixați-o ferm. Cu carcasa deschisă, protejați componentele electronice împotriva umezelii; după montare, etanșați carcasa împotriva apei și insectelor.
Cremaliera și magnetul poziției finale
Acționarea trebuie să fie deblocată în timpul montării cremalierei. Îmbinările dintre segmente trebuie să se continue lin, fără decalaje. După montare, aliniați cremaliera, pinionul și carcasa acționării; respectați cotele din desenul corespunzător, nu valori preluate de la altă marcă. Angrenarea incorectă poate provoca inversarea nedorită a sensului de deplasare.
Poziția finală de închidere este detectată de magnet și contact reed. Deplasați manual poarta în poziția închisă, preasamblați sania magnetică în poziția din mijloc și fixați-o cu un decalaj de aproximativ 20 mm față de contactul reed conform imaginii. Verificați apoi poziția finală și reglați-o fin în timpul procesului de învățare.
Cablarea și separarea tensiunilor
| Circuit | Cerință |
|---|---|
| Rețea | 230/240 V AC; alimentare 3 × 1,5 mm², iar în pământ, cablu adecvat pentru îngropare, conform instrucțiunilor. Tub de protecție separat. |
| Accesorii | Traseele circuitelor de 24 V trebuie separate de cele ale rețelei. Borne pentru conductori de 0,5–2,5 mm². |
| Buton extern | Lungimea cablului: maximum 30 m. |
| HALT și circuitele de siguranță din scheme | Lungimea cablului: maximum 10 m, în funcție de schema respectivă. |
| Prelungirea cablurilor subterane | Doză de derivație adecvată, cu protecție IP65; îmbinarea nu trebuie lăsată neprotejată în pământ. |
Deblocarea și blocarea manuală
- Deconectați rețeaua și eventualul HNA Outdoor. Asigurați poarta împotriva deplasării necontrolate.
- Deschideți capacul și rotiți mecanismul de deblocare în poziția de deblocare, conform imaginii. Motorul cu pinion coboară în carcasă; împingeți-le cu grijă, dacă este necesar.
- Deplasați poarta manual și controlat. Nu introduceți mâinile în zona de angrenare a cremalierei.
- Pentru blocare, rotiți mecanismul în poziția de blocare și ridicați ușor motorul în același timp. Poarta trebuie reconectată la motor înainte de a ajunge la limitatorul de cursă.
- Montați capacul. După restabilirea alimentării, poate urma o cursă de referință în direcția de închidere; asigurați zona și supravegheați deplasarea.
Orientarea pe placa de comandă
Imaginea este orientată cu butoanele T_AUF, P, T_ZU în partea de sus și șirul lung de borne în partea de jos. BUS este sus, lângă butoane, REED și HALT în stânga, SE3 pe porțiunea ridicată, deasupra bornelor SE1/SE2 de jos. În dreapta se află MOTOR, SNT și conectorul AKKU. Identificați circuitele de semnal, motor și alimentare după denumirile conectorilor.
Alimentare, polaritate și borne de comandă
| Bornă / conector | Semnificație și limită |
|---|---|
| Partea de rețea L / N și PE al carcasei | Rețea 230/240 V AC, 50/60 Hz; L fază, N neutru și PE conductor de protecție. Curentul AC nu are plus și minus. Alimentarea se conectează la partea de rețea, nu la bornele de semnal. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Consumul total al accesoriilor: maximum 250 mA; luați în calcul toate elementele conectate. |
| 24 V= : 24 V / 0 V | Ieșire de curent continuu marcată separat: 24 V = +, 0 V = −. Utilizare, de exemplu, pentru o lampă de 24 V conform schemei; nu este o ieșire de 230 V. |
| 21 / 20 | Impuls NO fără potențial sau contact care comută la 0 V. Butoanele pot fi conectate în paralel; contactul în sine nu are +/−. |
| 23 / 20 | Comandă NO fără potențial pentru deschidere parțială; 23 este semnalul, 20 este 0 V comun, nu o pereche de alimentare. |
| HALT 12 / 13 | STOP NC fără potențial; 13 = 0 V, 12 intrare. La montarea STOP, îndepărtați puntea originală 12–13 și conectați contactul NC. |
| REED | Senzor reed de capăt de cursă, conform ansamblului original; nu conectați tensiune externă. |
| BUS | Accesorii de sistem cu conector compatibil. Nu este o ieșire universală +/− pentru orice dispozitiv. |
| MOTOR / SNT / AKKU | Motor, partea de rețea și acumulatorul de rezervă prevăzut. Respectați conectorii originali și polaritatea marcată; deconectați și acumulatorul înainte de intervenție. |
Tensiunea externă aplicată intrărilor de comandă poate distruge componentele electronice. Nu conectați 230 V la 21/23/HALT sau SE. HALT nu este o intrare de siguranță monitorizată de nivel PLc; nu îl confundați cu dispozitivul de protecție SE.
Lampă de semnalizare SLK și releu Option
Releu Option are contacte fără potențial .5 comun, .8 NO, .6 NC. Pentru o lampă de 24 V, schema utilizează 24 V (+) → .5, .8 → lampă, returul lămpii → 0 V (−). În cazul unei lămpi sensibile la polaritate, intrarea pozitivă se conectează la alimentarea comutată de la .8, iar cea negativă la 0 V. Producătorul indică pentru această lampă de 24 V max. 7 W; respectați și limita totală pentru accesorii; valoarea de 7 W nu o mărește. Funcția releului intern se configurează din meniul 31.
Lampa de 230 V are propria alimentare externă de la rețea; schema producătorului indică maximum 500 W. Conductoarele de rețea trebuie să aibă izolație suplimentară până la conexiune. O astfel de conexiune poate fi realizată numai de un electrician, conform întregului PDF; 230 V nu trebuie să ajungă în circuitele de joasă tensiune.
Fotocelule și intrări de siguranță SE1/SE2/SE3
| Intrare | Borne și reacția indicată în instrucțiuni |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = semnal. Acționează la închidere și inversează scurt direcția. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = semnal. Acționează la deschidere, apoi inversează scurt sensul de deplasare. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 73 = semnal. Acționează la închidere, apoi inversează scurt sensul de deplasare. |
După conectare, un specialist reglează și testează sensul de acționare și inversarea sensului pentru fiecare dispozitiv de protecție, în funcție de poarta respectivă. SE1 și SE2 acceptă fotocelule dinamice cu două fire, fotocelule cu trei fire testate sau netestate, muchii de siguranță rezistive de 8k2 și dispozitive de protecție dedicate pentru muchii. Pentru SE3 sunt indicate aici fotocelulele; nu preluați pentru SE3 conexiunea muchiei rezistive de siguranță de la SE1/SE2. Conectarea a două fotocelule la un singur circuit necesită expandorul LSE2. Conform instrucțiunilor, dispozitivele de protecție netestate sunt permise numai pentru protejarea bunurilor.
EL301 – conectare exactă conform schemei originale
EL301 este un ansamblu dinamic cu două fire, cu un consum de 35 mA conform imaginii. Pentru SE1, conectați TX 0 V și RX 0 V → 20, borna marcată TX → 71 și borna marcată RX → 71. Pentru SE2, înlocuiți 71 cu borna 72; pentru SE3, cu borna 73. În această schemă EL301 specifică nu se folosesc borna 5 și borna de test 18. Marcajele TX/RX desemnează bornele sistemului; nu le atribuiți o alimentare proprie de +24 V sau o polaritate preluată de la alte fotocelule.
În cazul EL31 următoarele conexiuni merg de la placa de comandă a motorului la fotocelulă. Alimentarea receptorului RX și a emițătorului TX: placă 20 → 20 (0 V/−, GN), placă 5 → 5 (+24 V DC, BN). Testarea receptorului RX: placă 18 → 18 (WH). Conductorul de semnal WH de la receptorul RX conectați-l la placa de comandă a motorului, la 71 pentru SE1, 72 pentru SE2 sau 73 pentru SE3. Consultați imaginea completă a variantei SE respective și comparați marcajele fotocelulei livrate cu instrucțiunile acesteia. Pentru un alt contact cu alimentare proprie, folosiți schema acestuia; un contact NC fără potențial nu trebuie confundat cu alimentarea +/−.
Conectați toate dispozitivele de siguranță înainte de programare. După adăugarea sau modificarea dispozitivelor de siguranță, efectuați o nouă programare meniul 10 și teste funcționale. Modificarea sensului de acționare, a inversării sensului, a vitezei și a forței în meniurile extinse trebuie efectuată de un specialist.
Module opționale și receptor extern
| Dispozitiv | Conectare / funcție |
|---|---|
| Receptor extern cu fir | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impuls); YE → 23 (deschidere parțială). HEI3 BiSecur are conectorul corespunzător, iar ESEI BiSecur se conectează la BUS. |
| HOR1 / UAP1 / UAP1-300 | Conectorii BUS corespunzători, conform imaginii; HOR1 are un consum de 25 mA, iar UAP1 de 45 mA. Funcțiile releului extern din meniul 30. |
| HNA Outdoor | Conexiune AKKU dedicată, cu comutare automată în cazul unei întreruperi a alimentării de la rețea. Pe placă, în orientarea din imagine, + este în stânga și − în dreapta; conductorul negru BK se conectează la −. Folosiți conectorul original și marcajul polarității acumulatorului dedicat. Înainte de service, scoateți conectorul; nu considerați deconectarea de la rețea drept deconectarea completă a motorului. |
Prima pornire și selectarea tipului 02
Dispozitivele de siguranță trebuie conectate, traseele optice trebuie să fie libere, poarta trebuie să fie în stare mecanică bună, iar zona trebuie să fie închisă accesului persoanelor. În timpul programării se memorează pozițiile de capăt, forțele și dispozitivele de protecție conectate. Sensul este determinat în timpul programării; după punerea în funcțiune cu succes, acesta poate fi modificat numai prin resetarea la setările din fabrică și reluarea programării.
- Porniți alimentarea. Afișajul indică mai întâi 8.8., apoi U. Tipul este presetat la livrare; după resetarea la setările din fabrică, selectați cu butonul T_AUF 02 pentru LineaMatic P. Selectați numai tipul corespunzător motorului instalat efectiv; o altă opțiune modifică vitezele și setările de siguranță.
- Țineți apăsat P. Țineți apăsat aproximativ 2 secunde. După afișarea tipului și a mesajului LA, unitatea trece la programarea pozițiilor de capăt.
- Deblocați motorul, deschideți poarta aproximativ 1 m, apoi blocați din nou motorul. Țineți apăsat T_ZU; poarta trebuie să se deplaseze în direcția de închidere. Dacă se deplasează în direcția opusă, eliberați scurt butonul, apoi țineți din nou apăsat T_ZU, conform procedurii producătorului.
- După oprirea la întrerupătorul magnetic de capăt, eliberați butonul ținut apăsat. Dacă poziția de închidere nu este corectă, deplasați sania magnetică, țineți scurt apăsat T_AUF pentru ca poarta să se îndepărteze de întrerupătorul de capăt, apoi țineți apăsat T_ZU până când se oprește din nou la întrerupătorul de capăt. Dacă poziția de închidere nu este corectă, deplasați sania magnetică, țineți scurt apăsat T_AUF pentru ca poarta să se îndepărteze de întrerupătorul de capăt, apoi țineți apăsat T_ZU până când se oprește din nou la întrerupătorul de capăt. Repetați procedura dacă este necesar.
- Țineți apăsat T_AUF până când poarta ajunge în poziția de deschidere dorită, eliberați butonul, reglați fin cu T_AUF/T_ZU și salvați cu butonul P.

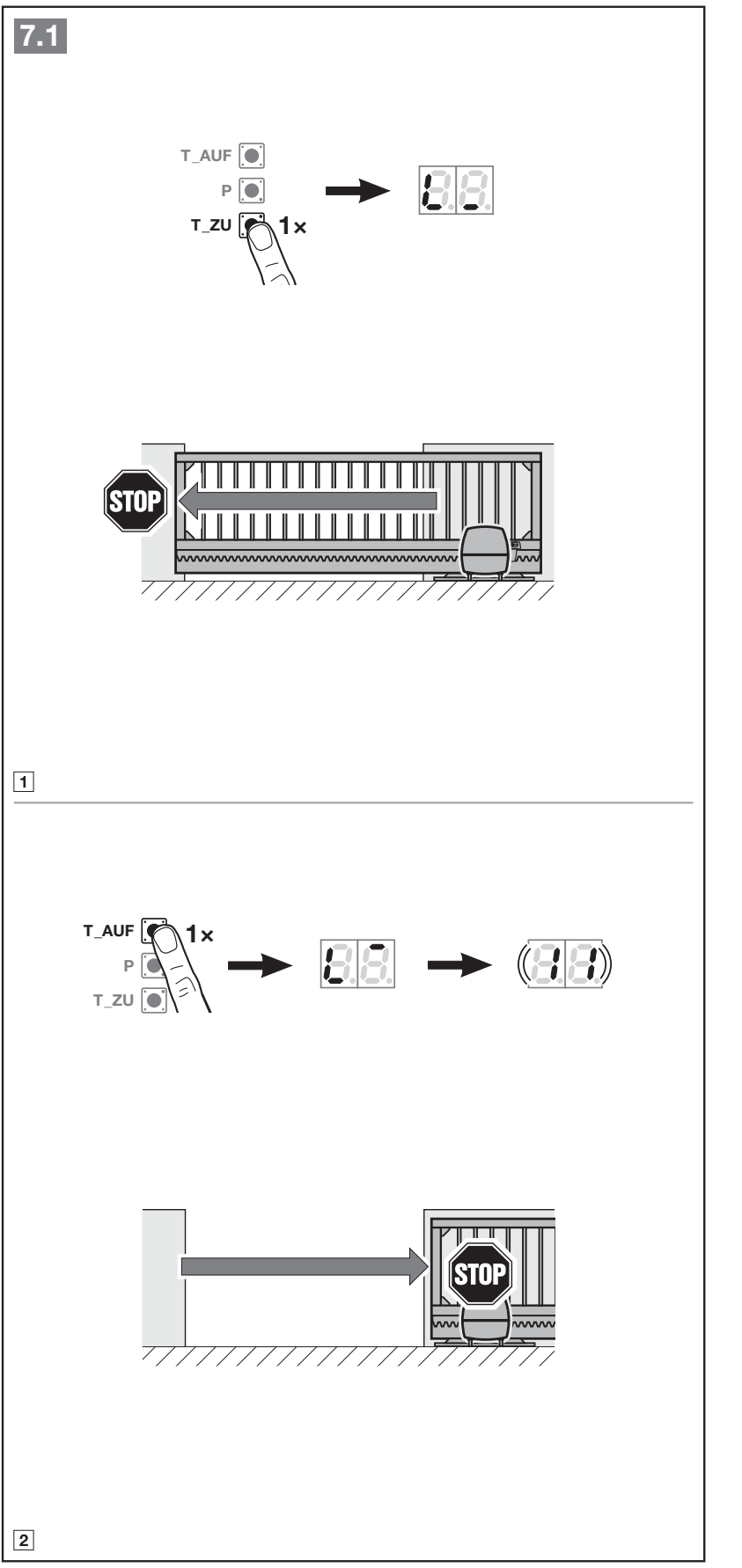

- Pentru programarea forțelor, apăsați scurt T_ZU și lăsați poarta să se închidă; apoi apăsați T_AUF și lăsați-o să se deschidă complet. La final, 11 clipește pentru programarea telecomenzilor. Dispozitivul de siguranță nu trebuie activat în timpul programării forțelor.
- Memorați telecomenzile dorite sau încheiați programarea radio. Verificați dispozitivele de protecție și forțele pe întreaga cursă a porții, montați capacele și explicați utilizatorului procedura de deblocare manuală.
Reprogramarea după modificarea porții sau a dispozitivelor de siguranță
Meniul 10 șterge cursa și forțele memorate până acum. După activare, nu se poate ieși înainte de încheiere; programarea trebuie finalizată. Se utilizează după modificarea pozițiilor de capăt sau a mecanicii, după service ori după adăugarea fotocelulelor sau a muchiei de siguranță. Nu are o limită de timp obișnuită.
- Deschideți poarta aproximativ 1 m, selectați meniul 10 și țineți apăsat P timp de 5 secunde.
- Apăsați T_ZU și lăsați poarta să ajungă la întrerupătorul de capăt pentru închidere.
- Țineți apăsat T_AUF până când poarta ajunge în poziția de deschidere dorită, reglați dacă este necesar și confirmați cu P.
- Acționați T_ZU pentru închiderea completă și T_AUF pentru deschiderea completă, astfel încât forțele să fie programate din nou.
- La final, 10 clipește rapid timp de aproximativ 2 secunde, apoi rămâne aprins continuu. Selectați 00 și apăsați scurt P pentru a reveni la funcționare. Verificați toate dispozitivele de protecție și setările de funcționare.
Programarea cu ajutorul afișajului
Pentru a accesa meniul, țineți apăsat P timp de aproximativ 5 secunde, până când se afișează 00. T_AUF/T_ZU selectează meniul sau parametrul. Pentru o funcție individuală, țineți apăsat P timp de 2 secunde; pentru meniurile cu parametri, apăsați mai întâi scurt P, selectați parametrul, apoi țineți apăsat P timp de 2 secunde pentru a-l salva. Punctul de lângă număr indică opțiunea activă. Meniul 00 și o apăsare scurtă pe P încheie programarea; limita obișnuită de timp este de 60 de secunde, iar pentru programarea radio, de 25 de secunde. Nu presupuneți că un parametru nou a fost salvat dacă nu a fost confirmat.
Tabelele prezintă opțiunile și procedura de memorare a acestora. După configurare, verificați parametrul activ și funcționarea întregii porți. Sunt prezentate meniurile publice; setările de service pentru forță, viteză și limitele de inversare trebuie efectuate de un specialist.
Meniurile 30 și 31 – parametrii releelor
| Parametru | Semnificație |
|---|---|
| 00 | Funcția de iluminare: externă pentru 30, internă pentru 31. Meniul 30/00 activează 26; 31/00 activează 22. |
| 01 / 02 / 03 | Semnalizare pentru poziția deschisă / închisă / parțial deschisă. |
| 04 | Semnal impulsional la comanda de deschidere; în meniul 30, pentru releul extern, și la deschiderea parțială. |
| 05 | Semnalizare de eroare. |
| 06 | Semnal continuu la pornire/în timpul avertizării prealabile. |
| 07 | Semnal intermitent la pornire/în timpul avertizării prealabile. |
| 08 | Releul este cuplat în timpul mișcării și decuplat în pozițiile de capăt. |
| 09 | Semnalizare pentru intervalul de service In. |
| 10 | Semnal intermitent la pornire/în timpul avertizării prealabile, numai la închidere. |
Pentru parametrii 01–10, meniul 25 se activează pentru releul extern, iar meniul 20 pentru releul intern. Avertizarea prealabilă este activă numai dacă meniul 32 este activat. Prin urmare, verificați întotdeauna modificarea releului împreună cu meniul asociat automat.
Meniurile 32, 34 și 35 – opțiuni de temporizare
| Parametrul meniului 32 | Timp / funcție |
|---|---|
| 00 | dezactivată |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parametrul meniului 34 | Timp / funcție |
|---|---|
| 00 | dezactivată |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parametrul meniului 35 | Timp / funcție |
|---|---|
| 00 | dezactivat |
| 01 | la fel ca 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Activați funcția de închidere automată 34/35 numai după învățarea fotocelulei. La activare, avertizarea prealabilă 32/02, adică 2 secunde, se setează automat. În timpul închiderii automate, o nouă comandă va opri poarta. Setați deschiderea parțială din meniul 36; dacă este prea aproape de poziția închisă, unitatea va semnala eroarea 1 și va utiliza cea mai mică poziție permisă.

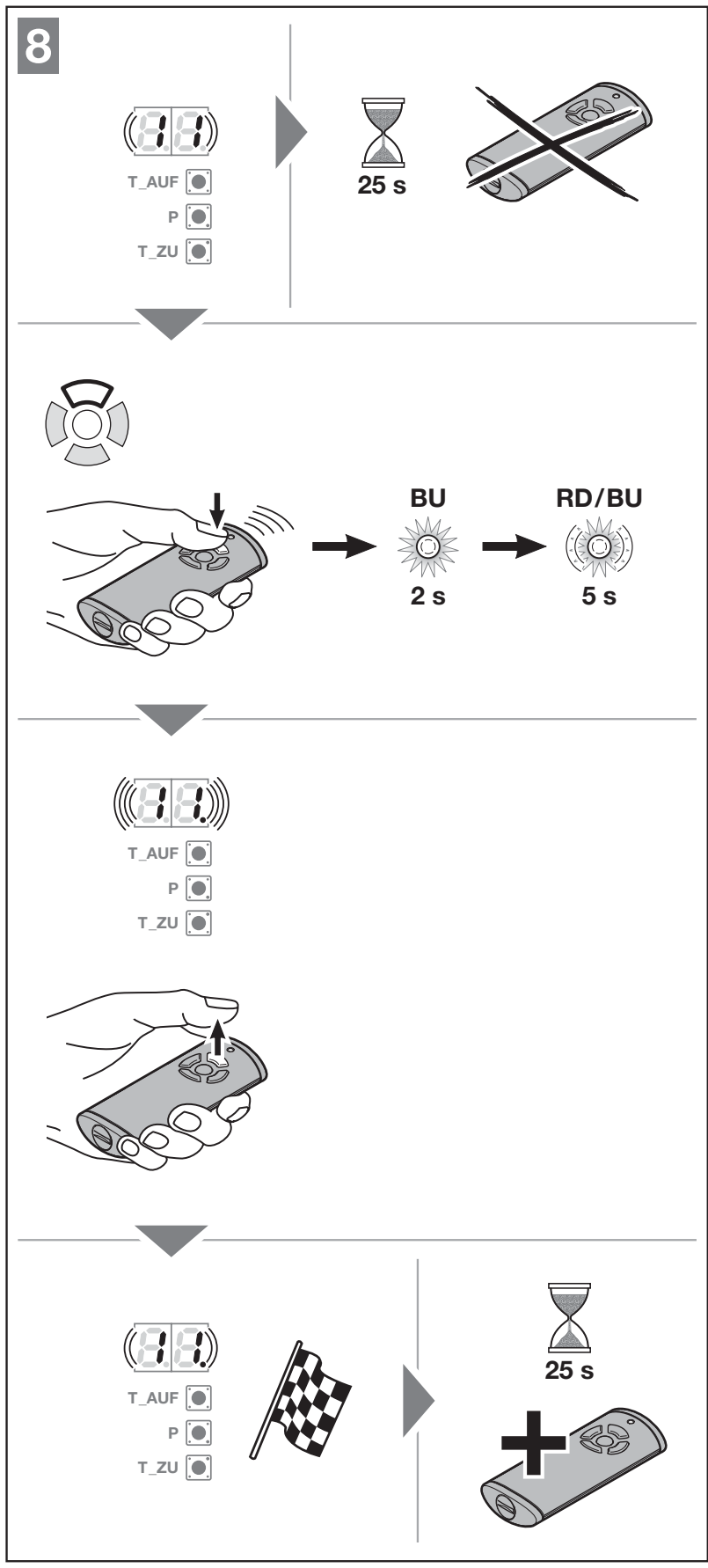

Memorarea telecomenzilor
Receptorul integrat memorează cel mult 150 de coduri radio, repartizate între funcții. La depășirea capacității, cele mai vechi coduri sunt șterse. Dacă memorați același cod pentru o altă funcție, atribuirea inițială se anulează. Un cod nu reprezintă automat întreaga telecomandă, cu toate butoanele sale.
- Poarta trebuie să fie oprită, fără avertizare prealabilă activă și fără temporizarea închiderii automate.
- Selectați 11 pentru impuls sau 12/13/14/15 pentru funcția dorită și apăsați scurt P. Numărul clipește.
- Țineți apăsat butonul unei telecomenzi compatibile, în modul de transmitere a codului; când este afișat tipul BiSecur, LED-ul roșu/albastru alternează după aproximativ 5 s.
- Când numărul meniului de pe motor clipește rapid, codul a fost recunoscut. Eliberați butonul. Un alt cod poate fi adăugat în decurs de 25 s.
- Apăsați scurt P pentru a întrerupe memorarea; prin 00 și P reveniți la funcționare. Testați apoi fiecare funcție memorată, asigurându-vă că zona este securizată.
Confirmarea stării necesită o telecomandă bidirecțională compatibilă, cu funcție de verificare a poziției; frecvența de 868 MHz, luată singură, nu confirmă această caracteristică. Nu toate telecomenzile au un buton de stare sau aceeași procedură pentru baterie. Pentru partajarea codului și resetarea unei anumite telecomenzi, consultați manualul acesteia.
Conectarea ulterioară a unui receptor extern
Pentru conectarea ulterioară a unui receptor radio extern, producătorul solicită ștergerea codurilor radio din receptorul integrat prin meniul 19. Această operațiune șterge toate telecomenzile și funcțiile memorate în receptor; înainte de a o efectua, notați telecomenzile utilizate și funcțiile atribuite acestora. Memorați apoi codurile în receptorul extern conform manualului acestuia. Firul de antenă al receptorului extern nu trebuie să atingă obiecte metalice.
Ștergerea codurilor radio și resetarea la setările din fabrică
Meniul 19 – șterge toate codurile
Selectați 19 și țineți apăsat P timp de 5 secunde. Numărul 19 clipește lent timp de 5 secunde, apoi rapid timp de aproximativ 3 secunde; afișarea continuă a lui 19. confirmă ștergerea. Toate telecomenzile și toate funcțiile vor fi șterse. Această procedură nu permite ștergerea separată a unui singur buton sau a unei singure funcții.
Resetarea motorului la setările din fabrică
Resetarea la setările din fabrică restabilește setările și șterge traseele și forțele memorate; codurile radio se păstrează. Meniul 10 inițiază doar o nouă memorare a traseului/forțelor, iar meniul 19 șterge separat codurile radio. Nu confundați aceste trei operațiuni.
- Deconectați alimentarea de la rețea și bateria de rezervă conform ilustrației. Asigurați poarta împotriva deplasării.
- Țineți apăsat butonul P și reconectați alimentarea de la rețea.
- Țineți apăsat P cât timp sunt afișate 8.8. și C, până apare U, apoi eliberați butonul.
- Selectați tipul corect 02 pentru LineaMatic P și efectuați din nou întreaga punere în funcțiune. Verificați și telecomenzile păstrate, dispozitivele de siguranță, timpii și forțele.
Cursa de referință după deblocare sau întreruperea alimentării
Dacă poziția nu este cunoscută după o întrerupere a alimentării sau după declanșarea de trei ori a limitatorului de forță, este posibil să fie necesară o cursă de referință. Următorul impuls va porni cursa numai în direcția de închidere, cu viteză redusă și fără limitarea forței. Zona trebuie să fie securizată; dacă nu este protejată de o fotocelulă sau de un alt dispozitiv, cursa poate fi efectuată numai cu poarta în câmpul vizual. După deconectarea manuală, dacă nu a existat o întrerupere a alimentării, după asigurarea alimentării, deconectați-o încă o dată pentru ca noua referință să fie efectuată conform manualului.

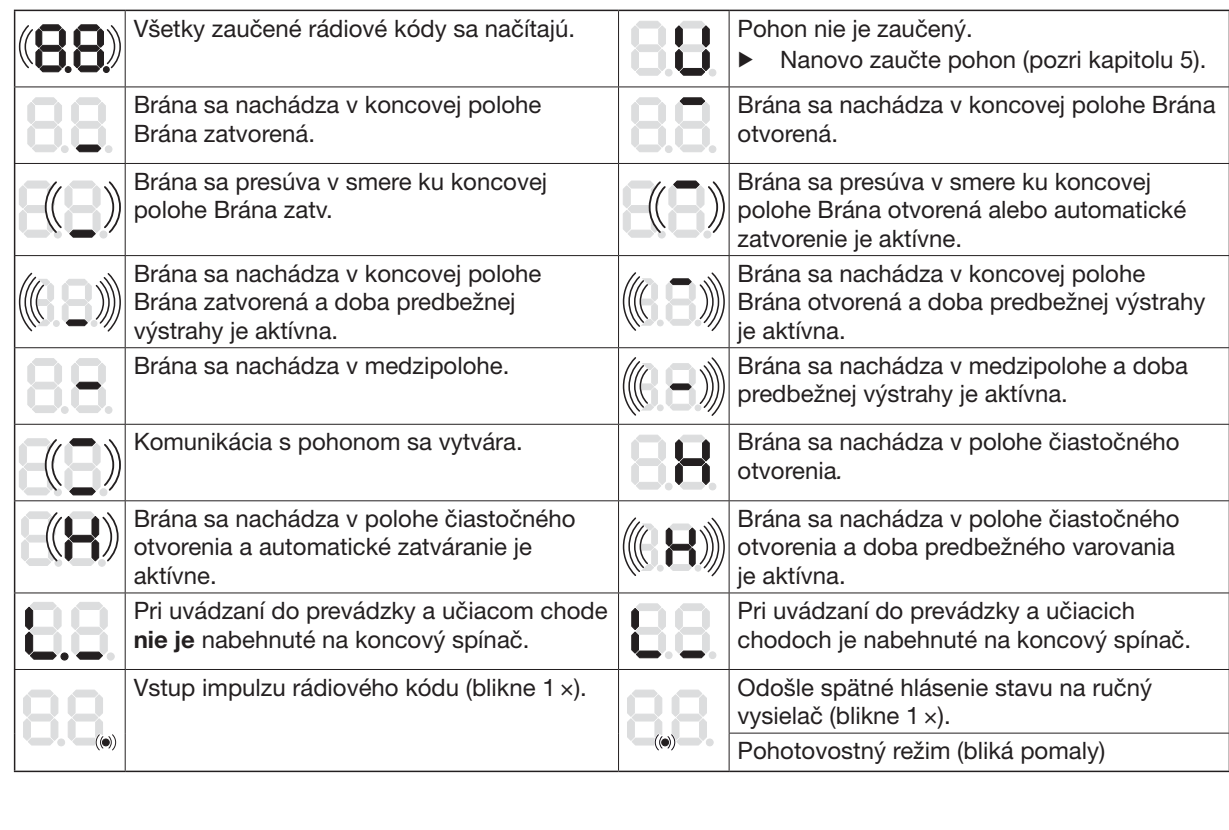

Diagnosticarea afișajului
| Afișaj | Semnificație / procedură |
|---|---|
| U | Motorul nu este programat; efectuați punerea în funcțiune. |
| 8.8. | Pornire sau încărcarea codurilor radio; nu este neapărat o eroare. |
| 1 s cu punctul clipind | Nu se poate seta limita de inversare sau poziția parțială; verificați dacă există un obstacol și distanța față de poziția închisă. |
| 2.1 / 2.2 / 2.3 | Protecția SE1 / SE2 / SE3: obstacol, aliniere incorectă, cablaj sau dispozitiv deteriorat. |
| 3 / 5 | Limitarea forței la închidere / deschidere; îndepărtați obstacolul și verificați deplasarea mecanică, nu măriți automat forța. |
| 4 | Circuit HALT12–13 întrerupt; verificați circuitul NC și cablajul. |
| 6 | Eroare de sistem sau depășirea timpului de funcționare; un specialist va verifica resetarea și reprogramarea, iar în cazul unei defecțiuni a motorului, repararea sau înlocuirea acestuia. |
| 7 | Eroare de comunicare a plăcii suplimentare; verificați cablurile, conectorii și modulul. |
| 8 | Introducere sau comandă nevalidă; verificați valoarea selectată. |
| 9 | Declanșarea/defecțiunea unui dispozitiv de siguranță testat sau a circuitului 8k2; îndepărtați obstacolul și verificați dispozitivul de protecție. |
| 13 / 17 | Subtensiune / eroare de tensiune; verificați sursa de alimentare și bateria. |
| C | Punct de referință necunoscut; securizați zona și efectuați o cursă de referință. |
| In | Intervalul de service a expirat; solicitați verificarea ansamblului. |
Întreținerea și predarea în condiții de siguranță
Producătorul clasifică motorul ca fiind fără întreținere, însă întreaga poartă necesită verificări periodice. Verificați lunar funcțiile de siguranță și protecție, iar marginile sensibile 8k2 și dispozitivele de protecție netestate, o dată la șase luni, conform manualului. Urmăriți ușurința deplasării, fixarea cremalierei, ghidajul, deteriorarea cablurilor, curățenia fotocelulelor și funcționarea deblocării. Solicitați remedierea imediată a defecțiunilor de către un specialist.
Înainte de întreținere, deconectați toate sursele de alimentare și împiedicați reconectarea accidentală. După montare și efectuarea modificărilor, tehnicianul verifică eficiența sistemului de protecție, inversarea sensului de deplasare și forțele de operare. Tehnicianul instruiește utilizatorul, predă manualele și fixează la vedere pe poartă eticheta de avertizare. Copiii nu trebuie să se joace în zona de mișcare; se poate trece numai după oprirea completă.
Caracteristicile tehnice ale Hörmann LineaMatic P 4554309
| Parametru | Valoare |
|---|---|
| Model / opțiune de tip | LineaMatic P /02 |
| Lățimea / înălțimea maximă a porții | 8000 mm /2000 mm |
| Greutatea maximă – cu rulare pe sol / autoportantă | 500 kg /400 kg |
| Rețea electrică | 230/240 V AC,50/60 Hz; interval admis: 170–260 V AC. |
| Tensiune de comandă | 24 V/37 V DC, comandă internă comutabilă; nu este o ieșire universală pentru accesorii. |
| Alimentarea accesoriilor | 24 V DC;5=plus,20=0 V; maximum total 250 mA. |
| Frecvență radio / memorie | 868 MHz / maximum 150 de coduri radio |
| Grad de protecție / temperatură | IP44 /−20 până la +60 °C |
| Umiditate maximă | 93%, fără condensare |
| Consum în standby | Mai puțin de 0,5 W |
| Poziții finale | Senzor magnetic cu reed REED și poziții/forțe învățate electronic. |
| Cicluri pe zi/oră | Conform plăcuței de identificare. |
| Carcasă | Turnare metalică și plastic armat cu fibră de sticlă, rezistente la intemperii. |
Desenul dimensional indică o carcasă de 193 × 253 × 256 mm. La instalarea pe placa de bază, înălțimea totală poate fi reglată până la 327 mm; placa ilustrată are o amprentă la sol de 260 × 295 mm. Alegeți înălțimea concretă de montare față de cremalieră în funcție de dimensiunea A, nu doar de dimensiunile exterioare ale capacului.
