Descrierea produsului Hormann LineaMatic - motor separat pentru poartă culisantă de până la 300 kg/6 m, 4511323 (A)
Acționarea este destinată porților culisante cu o lungime de trecere de 6m/300kg. Poziția finală de închidere este detectată de un magnet și de un contact reed REED. Cursa și forțele sunt învățate la punerea în funcțiune. Acționarea este nereversibilă.
Acționarea include o unitate de comandă încorporată, cu receptor bidirecțional integrat, pentru comandarea acționării cu ajutorul telecomenzilor. Avantajul receptorului bidirecțional este posibilitatea de a verifica direct de pe telecomandă starea porții deschise.
Hörmann LineaMatic 4511323 este o acționare pentru porți culisante cu o lățime de până la 6 m și o înălțime de 2 m. Pentru o poartă cu ghidare la sol, limita este de 300 kg, iar pentru una autoportantă, de 250 kg. Panoul de umplere și sarcina locală a vântului trebuie evaluate împreună cu rezistența mecanică a porții.
Montajul, conectarea la rețeaua electrică și punerea în funcțiune trebuie efectuate de o persoană calificată. Înainte de a deschide carcasa, deconectați alimentarea de la rețea și eventualul acumulator de urgență. Asigurați foaia porții împotriva mișcării necontrolate și protejați muchiile principale și secundare de închidere, precum și zona de angrenare a cremalierei.
Acționarea individuală LineaMatic și seturile aferente
| Versiune | Selecție |
|---|---|
| LineaMatic individuală 4511323 (A) | Acționare pentru înlocuirea sau completarea unui ansamblu. Accesoriile se selectează separat. |
| Set LineaMatic 4511323 (D) | Ofertă alternativă pentru un ansamblu. Verificați conținutul pachetului pe pagina setului respectiv. |
| Set LineaMatic 4511323 (B) | Altă variantă de set; nu deduceți conținutul doar din faptul că are același motor. |
Accesorii și conectarea acestora
Exemplele concrete din scheme sunt EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 și HNA Outdoor. Acestea nu sunt incluse în pachetul acționării individuale. Hörmann SK-SET LineaMatic 437989 este o ofertă separată de accesorii. Verificați întotdeauna conexiunile în raport cu marcajele de pe dispozitivul livrat.
Montajul LineaMatic

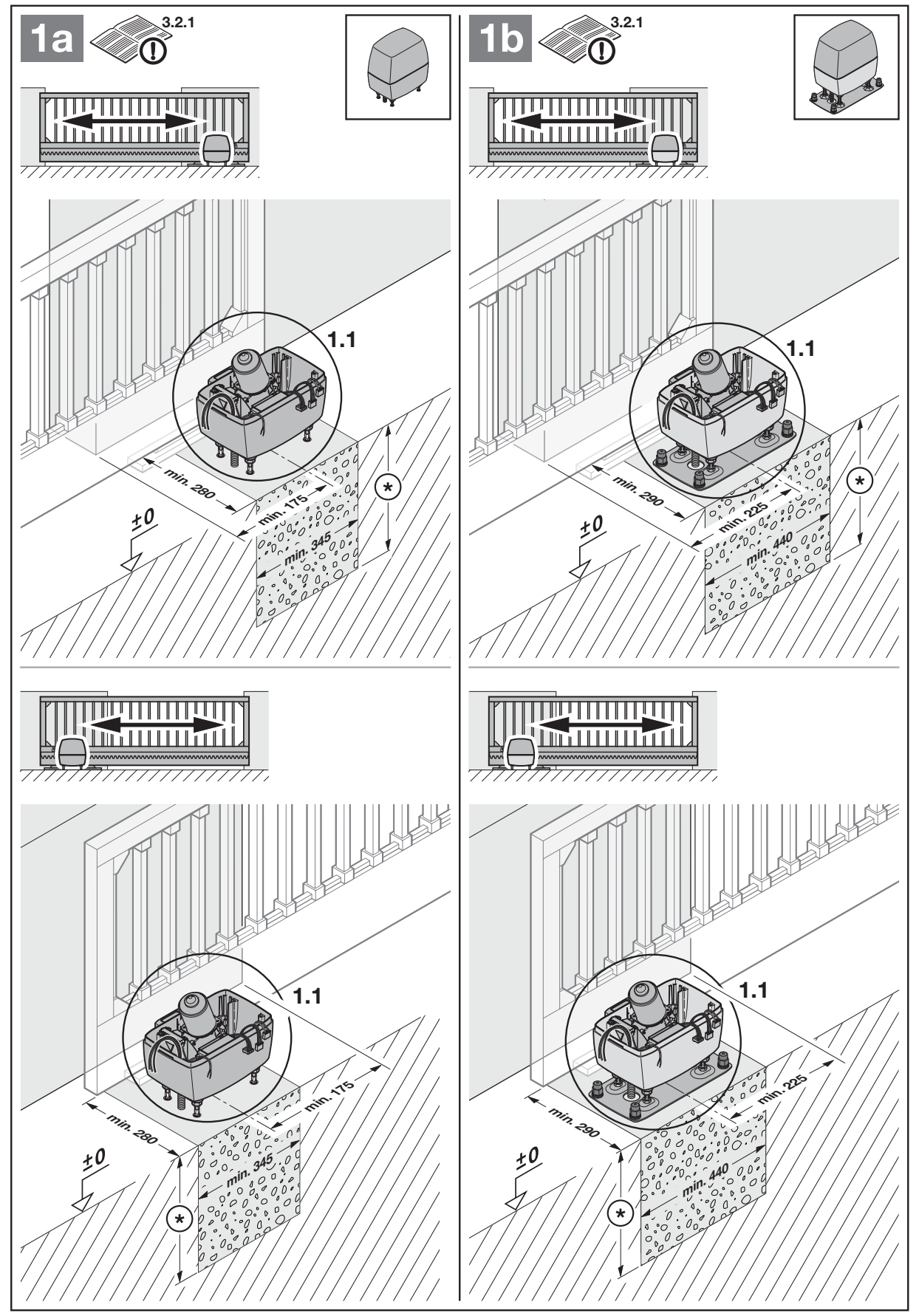

Pregătirea porții și a fundației
Poarta trebuie să se deplaseze ușor și uniform atunci când este acționată manual, să aibă o ghidare stabilă și să fie asigurată mecanic împotriva ieșirii de pe șină. Scoateți din funcțiune încuietorile și blocajele mecanice care împiedică deplasarea motorizată. Acționarea nu înlocuiește repararea unei porți care se deplasează greu sau este deteriorată.

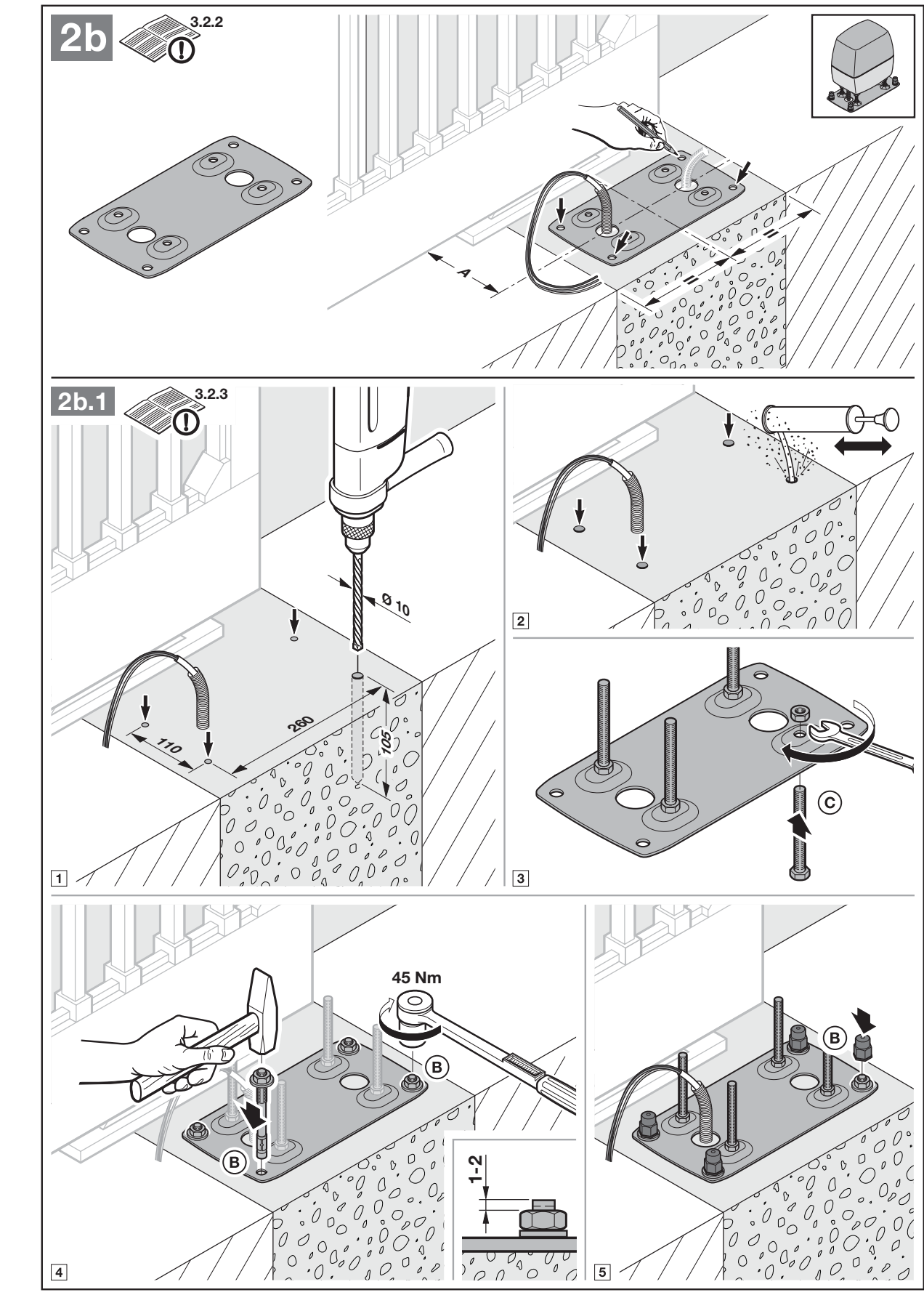

Alegeți fundația în funcție de montajul cu sau fără placa de pardoseală. Pentru un ansamblu fără protecție a muchiei de închidere, secțiunea indică dimensiunile minime de bază 345 × 280 mm; distanțele specifice 175 mm fără placă sau 200 mm cu placă și orientarea față de poartă trebuie respectate conform imaginii complete. Dacă muchia de închidere este protejată, este necesară o fundație mai mare, conform desenului corespunzător din PDF. Alegeți adâncimea sub limita de îngheț în funcție de locul montajului; valoarea de 80 cm din manual este un exemplu pentru Germania. Betonul trebuie să fie suficient de întărit înainte de montaj; pentru placa de pardoseală, producătorul solicită beton compactat de cel puțin B25/C25.

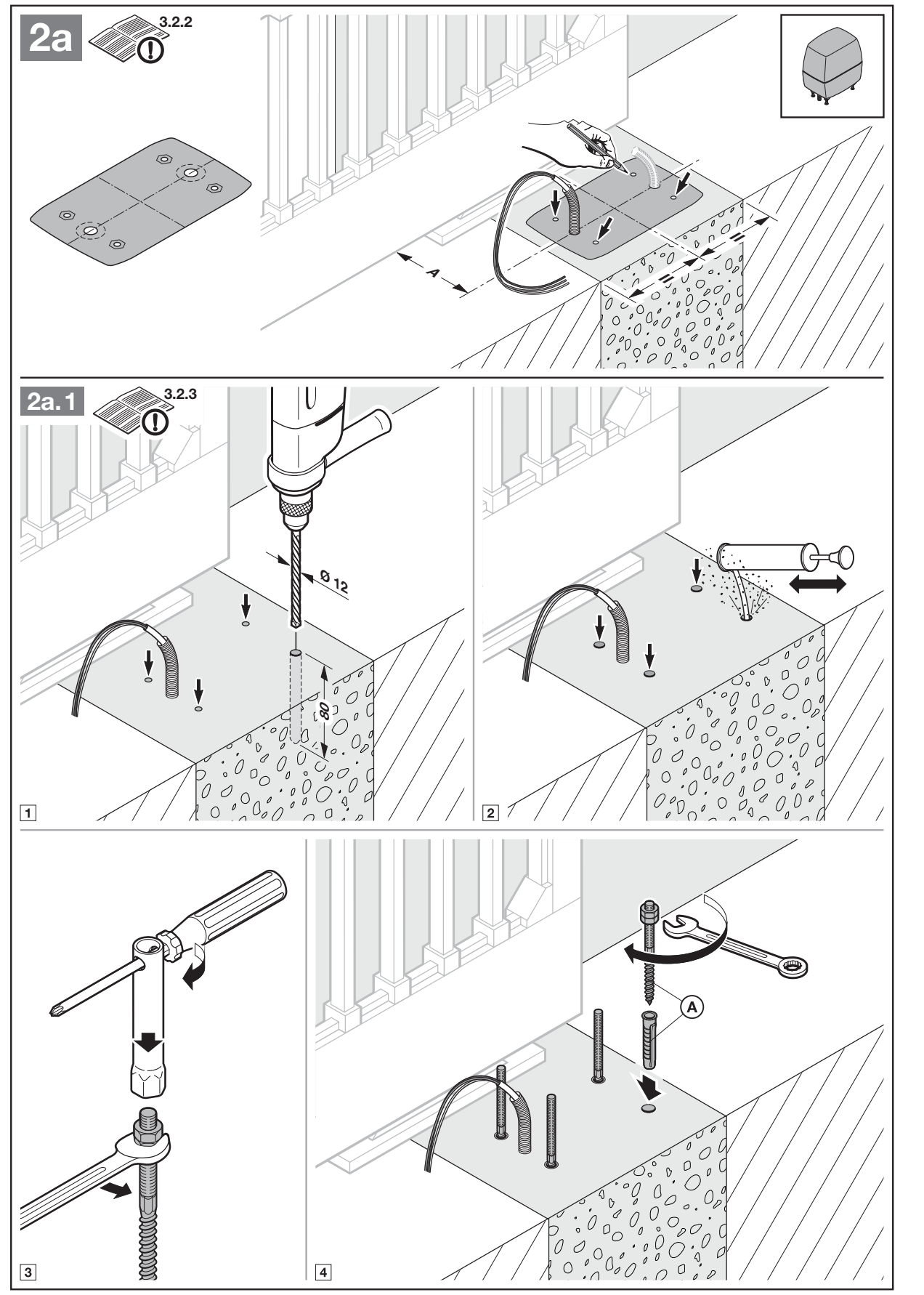

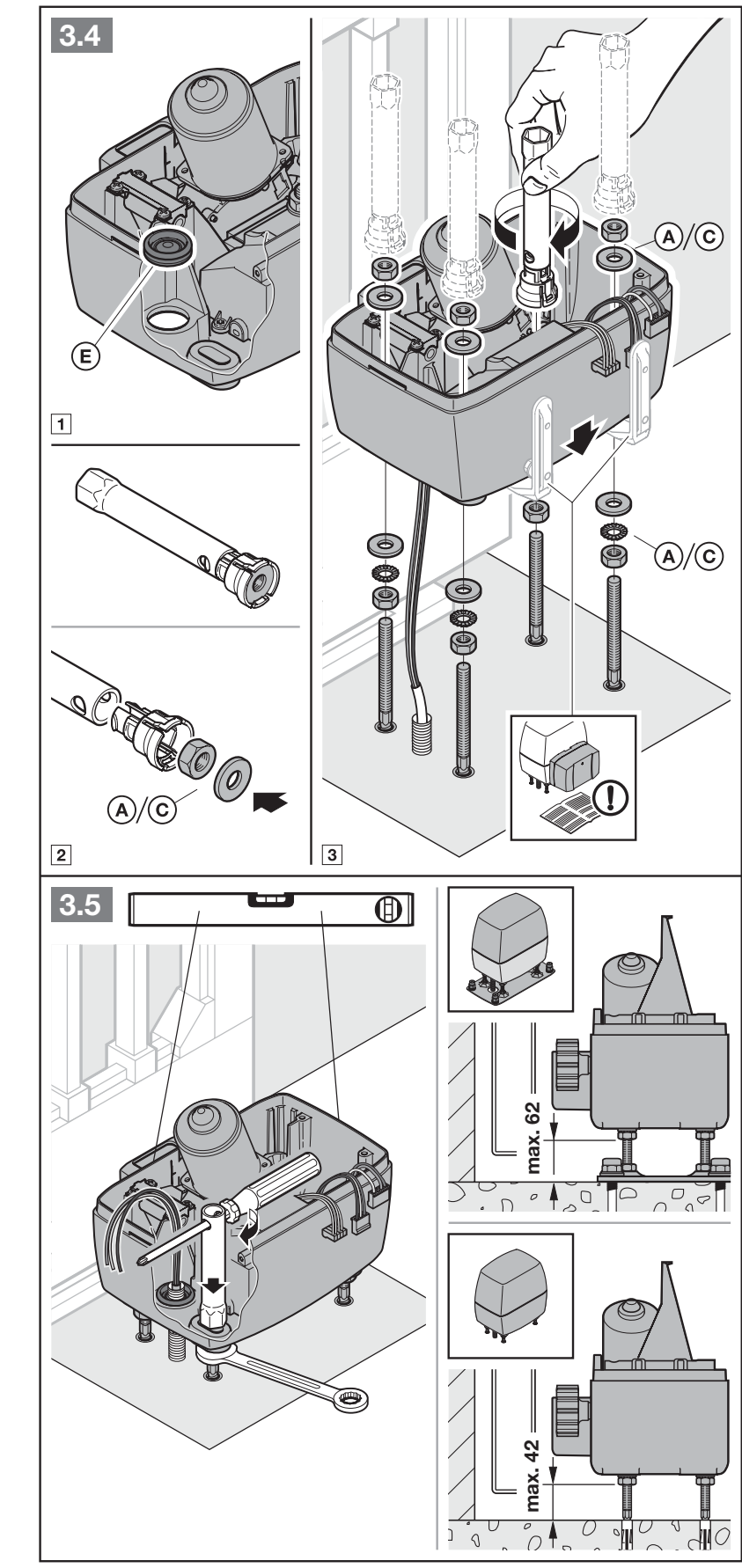

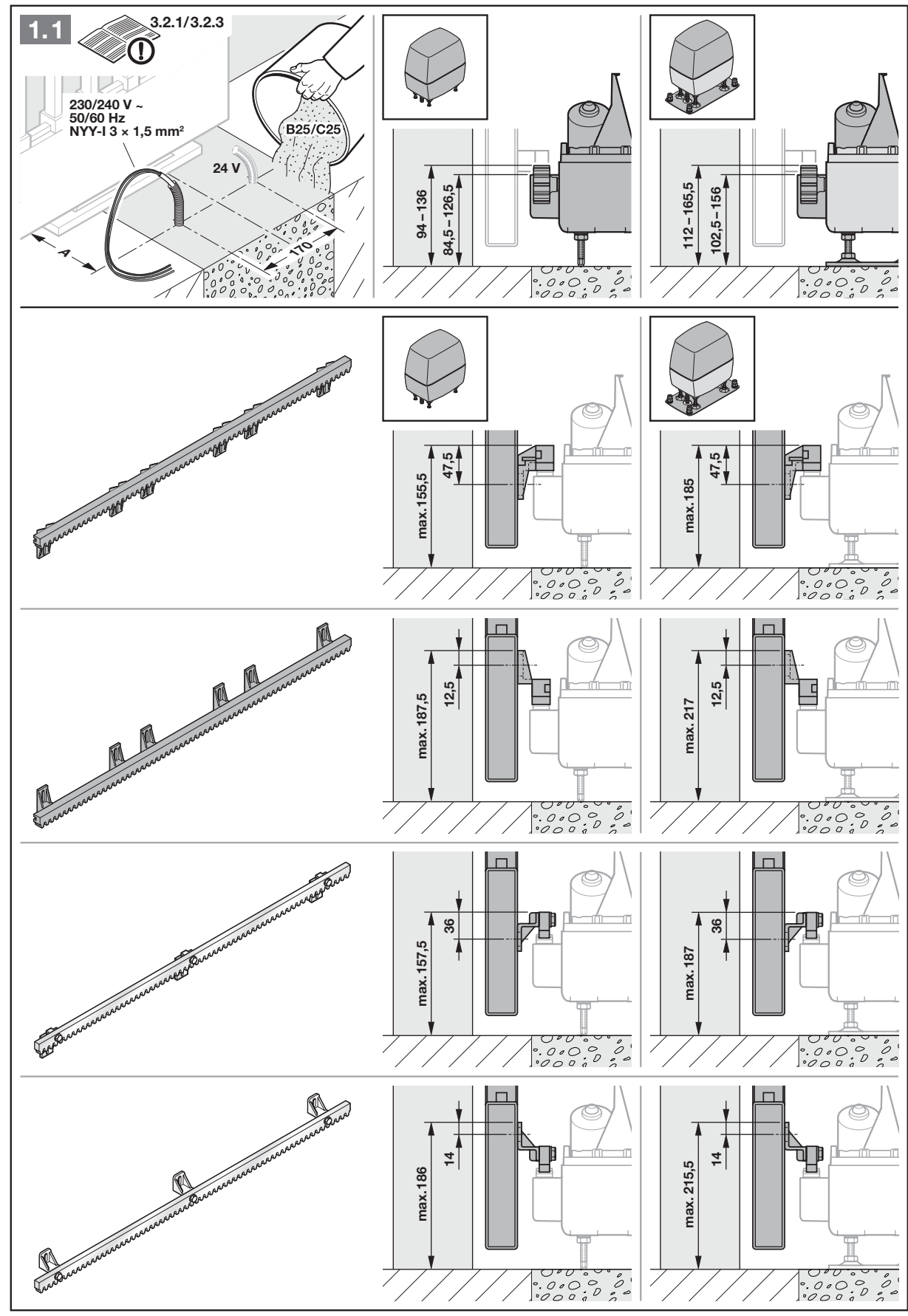

Ancorare și înălțime de montaj
Poziția acționării depinde de cremaliera utilizată. Dimensiunea A din desen nu poate fi folosită interschimbabil pentru diferite cremaliere.
| Codul cremalierei | Dimensiunea A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |
Pentru șuruburile de ancorare, utilizați șablonul de găurire și realizați găurile Ø 12 mm, adâncime 80 mm. Pentru ancorele de sarcină mare și placa de pardoseală, găurile sunt Ø 10 mm, adâncime 105 mm; desenul indică un cuplu de strângere de 45 Nm pentru ancorarea ilustrată. Protejați acționarea împotriva prafului și a așchiilor. Capacitatea portantă a suportului existent și adecvarea ancorelor livrate trebuie confirmate de instalator.
Montați garniturile tuburilor de protecție și introduceți cablurile în carcasă de jos. Așezați acționarea perfect orizontal și fixați-o ferm. Cu capacul deschis, protejați componentele electronice împotriva umezelii; după montaj, etanșați carcasa împotriva apei și insectelor.

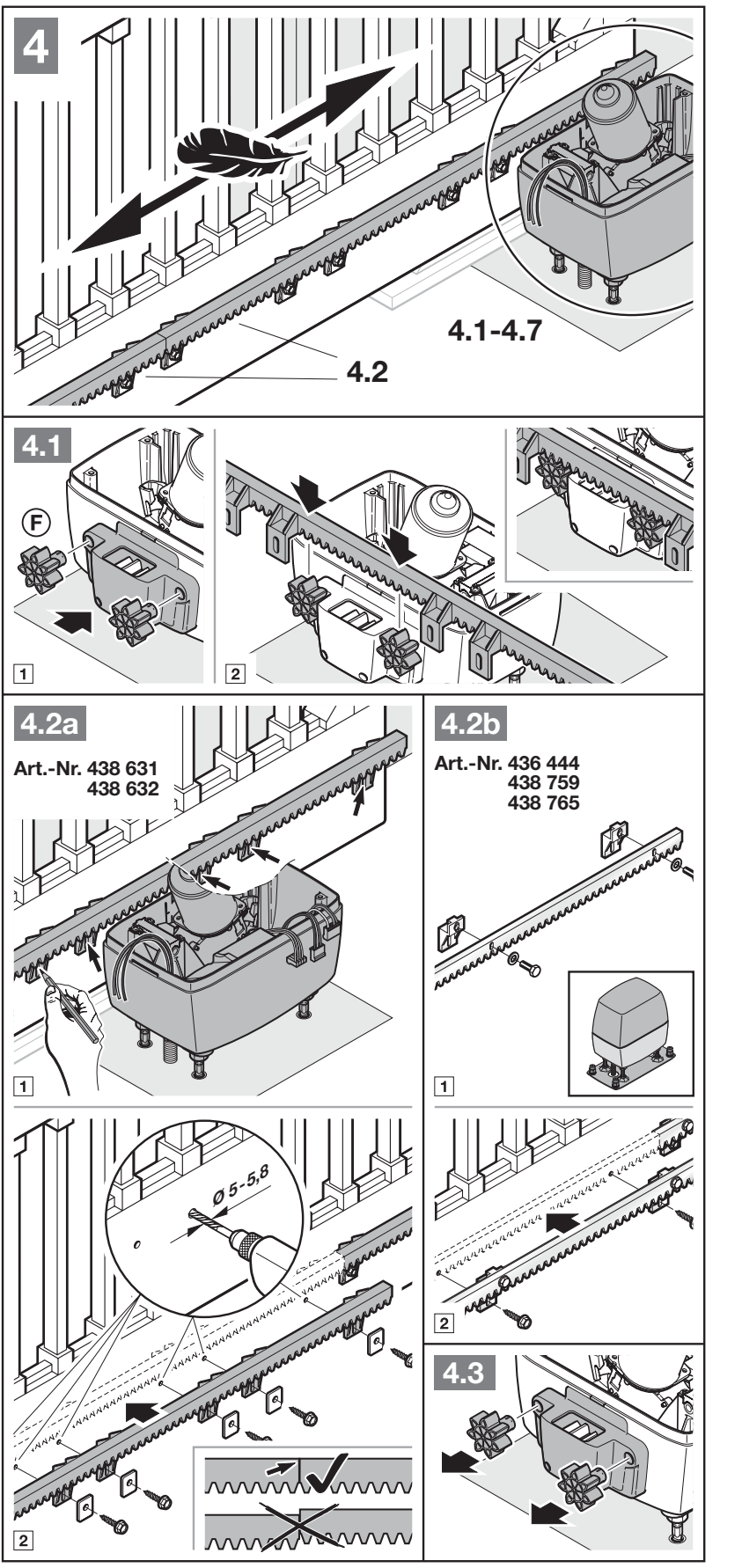

Cremaliera și magnetul poziției finale
Acționarea trebuie să fie deblocată în timpul montării cremalierei. Îmbinările dintre elemente trebuie să se continue lin, fără decalaje. După montaj, aliniați cremaliera, pinionul și carcasa acționării; respectați cotele corespunzătoare din imagine, nu valorile preluate de la altă marcă. Angrenarea incorectă poate provoca inversarea nedorită a sensului de deplasare.

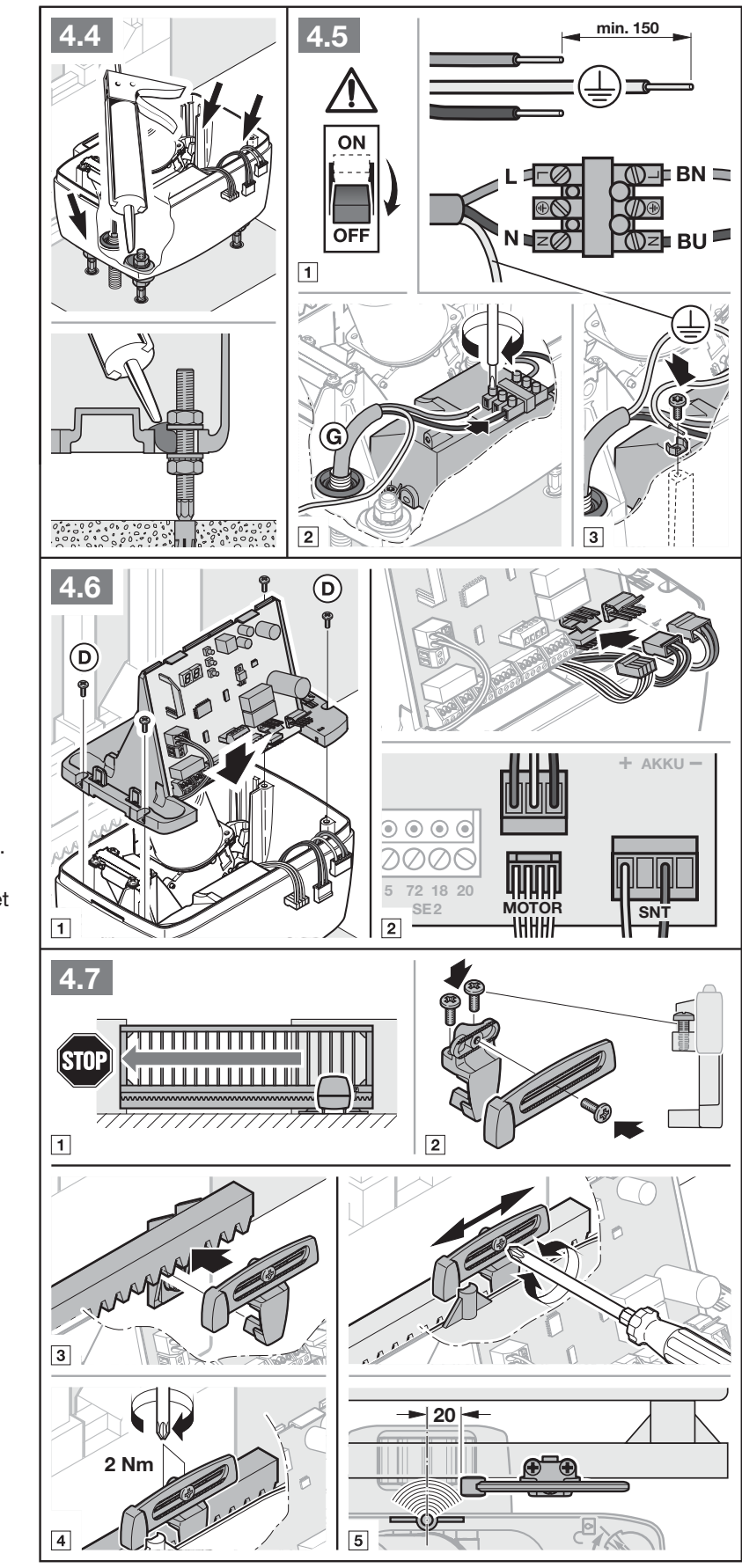

Poziția finală de închidere este detectată de un magnet și un contact reed REED. Deplasați manual poarta în poziția închisă, preasamblați sania magnetică în poziția mediană și fixați-o cu un decalaj de aproximativ 20 mm față de contactul reed conform imaginii. Verificați apoi poziția finală și ajustați-o fin în timpul procesului de învățare.
Cablarea și separarea tensiunilor
| Circuit | Cerință |
|---|---|
| Rețea | 230/240 V AC; alimentare 3 × 1,5 mm², iar în pământ, cablu adecvat pentru îngropare, conform instrucțiunilor. Tub de protecție separat. |
| Accesorii | Circuitele de 24 V trebuie trase separat de rețea. Borne pentru conductoare de 0,5–2,5 mm². |
| Buton extern | Lungimea cablului: maximum 30 m. |
| HALT și circuitele de siguranță din imagini | Lungimea cablului: maximum 10 m, conform schemei corespunzătoare. |
| Prelungirea cablurilor subterane | Doză de derivație adecvată, cu protecție IP65; îmbinarea nu trebuie lăsată neprotejată în pământ. |

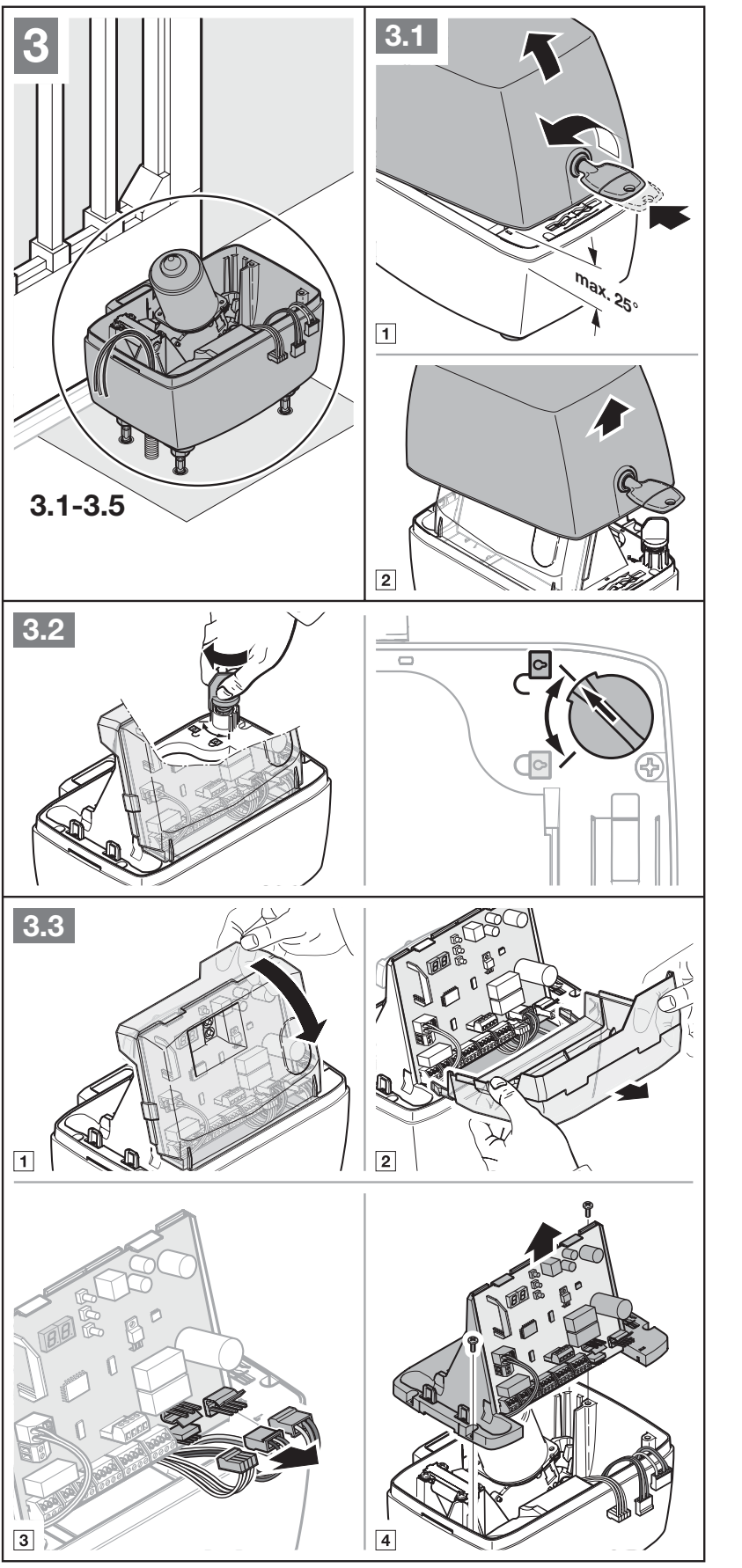

Deblocarea manuală și blocarea
- Deconectați rețeaua și, dacă este cazul, HNA Outdoor. Asigurați poarta împotriva deplasării necontrolate.
- Deschideți capacul și rotiți mecanismul de deblocare în poziția de deblocare, conform imaginii. Motorul cu roata dințată coboară în carcasă; dacă este necesar, împingeți-le cu grijă.
- Deplasați poarta manual și controlat. Nu introduceți mâinile în zona de angrenare a cremalierei.

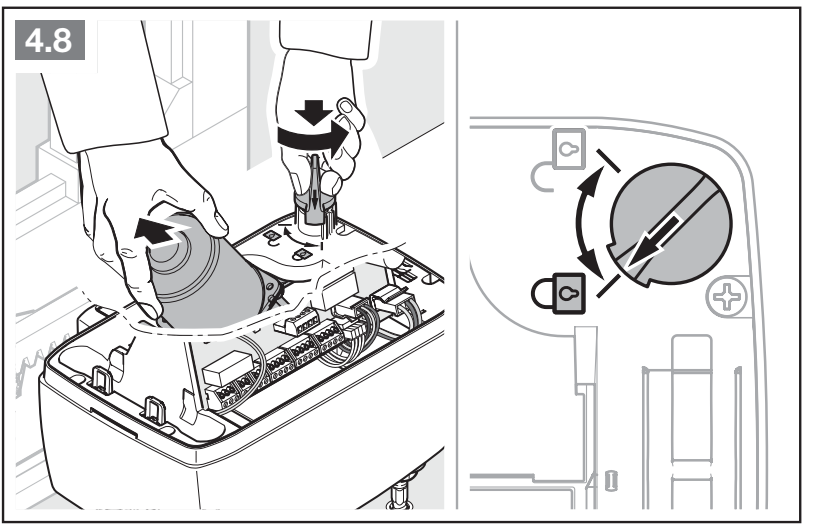

- Pentru blocare, rotiți mecanismul în poziția de blocare și ridicați ușor motorul în același timp. Poarta trebuie reconectată la sistemul de acționare înainte de limitatorul de cursă.
- Montați capacul. După restabilirea alimentării, poate urma o cursă de referință în direcția de închidere; asigurați zona și supravegheați funcționarea.

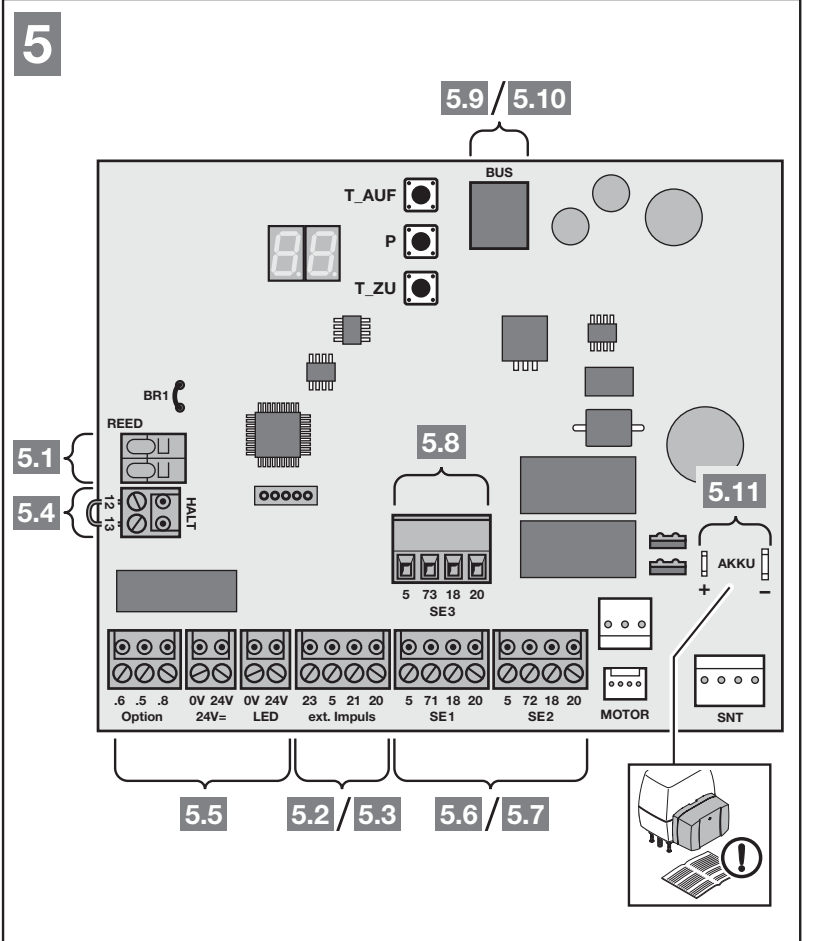

Orientarea pe placa de comandă
Imaginea este orientată cu butoanele T_AUF, P, T_ZU în partea de sus și șirul lung de borne în partea de jos. BUS se află sus, lângă butoane, REED și HALT în stânga, SE3 pe porțiunea ridicată, deasupra SE1/SE2 de jos. În dreapta se află MOTOR, SNT și conexiunea AKKU. Distingeți circuitele de semnal, motor și alimentare în funcție de denumirile conectorilor.
Alimentarea, polaritatea și bornele de comandă
| Bornă / conector | Semnificație și limită |
|---|---|
| Secțiunea de rețea L / N și PE al carcasei | Rețea 230/240 V AC, 50/60 Hz; L – fază, N – neutru, PE – conductor de protecție. AC nu are plus și minus. Alimentarea se conectează la secțiunea de rețea, nu la bornele de semnal. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Consumul total al accesoriilor: maximum 250 mA; luați în calcul toate elementele conectate. |
| 24 V= : 24 V / 0 V | Ieșire de curent continuu, marcată separat: 24 V = +, 0 V = −. Utilizare, de exemplu, pentru o lampă de 24 V conform schemei; nu este o ieșire de 230 V. |
| 21 / 20 | Impuls NO fără potențial sau contact care comută la 0 V. Butoanele pot fi conectate în paralel; contactul în sine nu are +/−. |
| 23 / 20 | Comandă NO fără potențial pentru deschidere parțială; 23 este semnalul, 20 este 0 V comun, nu o pereche de alimentare. |

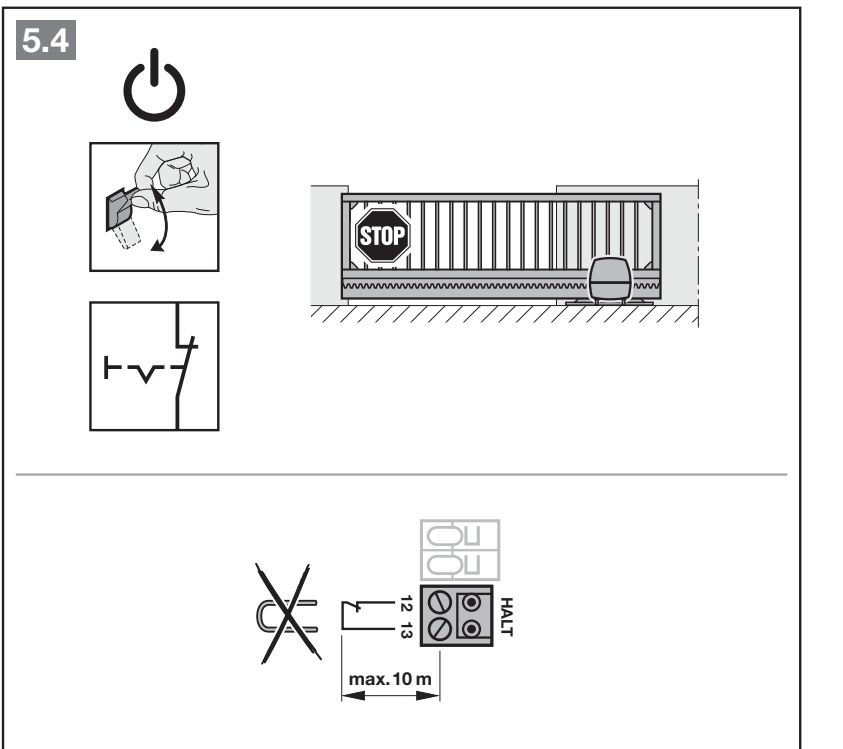

| HALT 12 / 13 | STOP NC fără potențial; 13 = 0 V, 12 intrare. La montarea STOP, scoateți puntea inițială 12–13 și conectați contactul NC. |
| REED | Senzor reed de capăt de cursă conform configurației originale; nu conectați tensiune externă. |
| BUS | Accesorii de sistem cu conectorul corespunzător. Nu este o ieșire universală +/− pentru orice dispozitiv. |
| MOTOR / SNT / AKKU | Motor, secțiune de rețea și acumulator de urgență prevăzut. Respectați conectorii originali și polaritatea indicată; deconectați și acumulatorul înainte de intervenție. |
Tensiunea externă aplicată la intrările de comandă poate distruge componentele electronice. Nu conectați 230 V la 21/23/HALT sau SE. HALT nu este o intrare de siguranță monitorizată de nivel PLc; nu îl confundați cu dispozitivul de protecție SE.

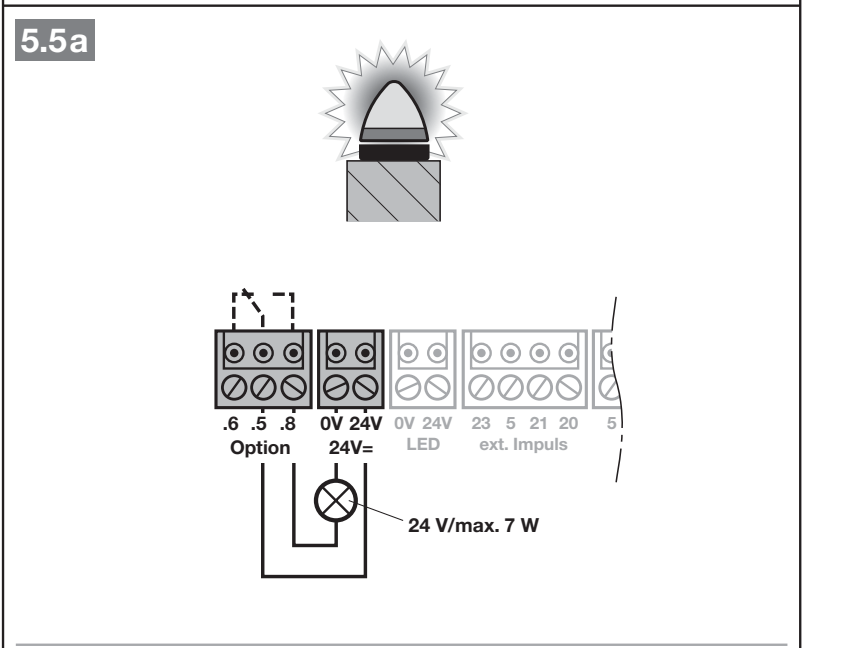

Lampă de semnalizare SLK și releu Option
Releul Option are contacte fără potențial .5 comun, .8 NO, .6 NC. Pentru o lampă de 24 V, schema utilizează 24 V (+) → .5, .8 → lampă, returul lămpii → 0 V (−). Pentru o lampă sensibilă la polaritate, intrarea pozitivă se conectează la alimentarea comutată de la .8, iar cea negativă la 0 V. Producătorul specifică pentru această lampă de 24 V max. 7 W; respectați și limita totală a accesoriilor; valoarea de 7 W nu o mărește. Funcția releului intern este setată din meniul 31.
Lampa de 230 V are propria alimentare externă de la rețea; schema producătorului indică maximum 500 W. Conductoarele de rețea trebuie să aibă izolație suplimentară până la conexiune. O astfel de conectare trebuie efectuată numai de un electrician, conform întregului PDF; 230 V nu trebuie să ajungă în circuitele de joasă tensiune.
Fotocelule și intrări de siguranță SE1/SE2/SE3
| Intrare | Borne și reacția inițială |
|---|---|

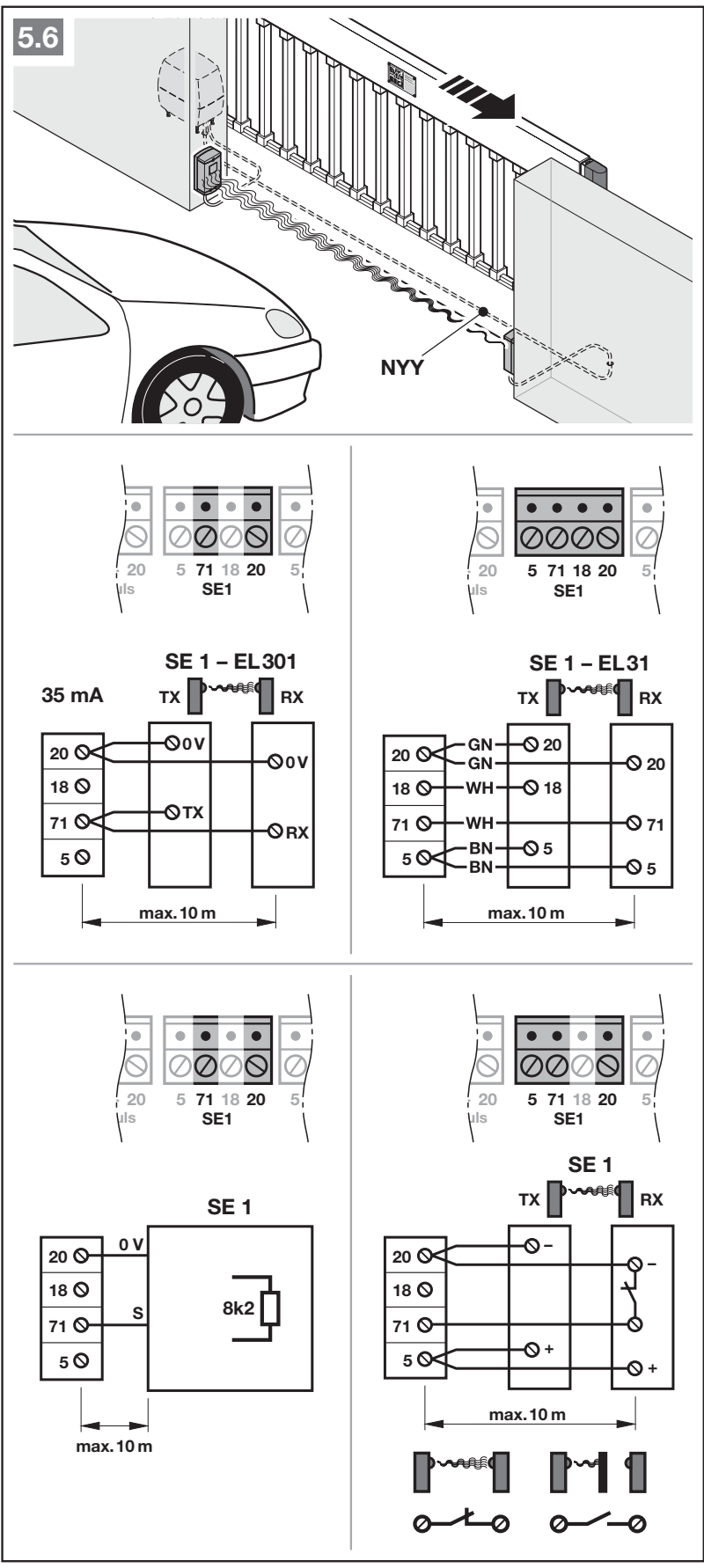

| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = semnal. Intervine la închidere și inversează scurt sensul de deplasare. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = semnal. Intervine la deschidere și inversează scurt sensul de deplasare. |

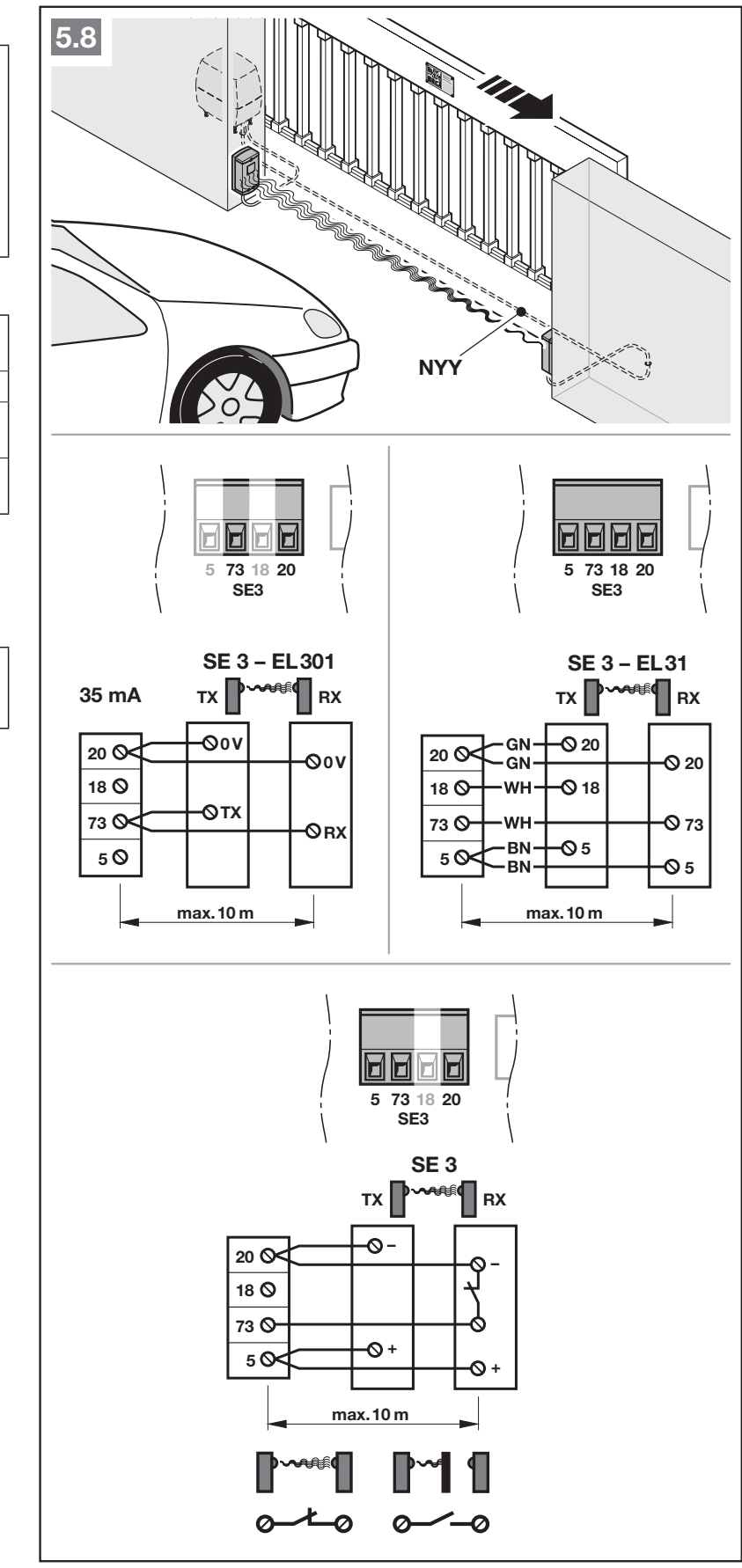

| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = testare, 73 = semnal. Acționează la închidere, inversează pentru scurt timp sensul de deplasare. |
SE1 și SE2 sunt compatibile cu fotocelule dinamice cu două fire, fotocelule cu trei fire testate sau netestate, o muchie de siguranță rezistivă de 8k2 și dispozitivul de protecție specificat pentru muchie. Pentru SE3 sunt indicate aici fotocelulele; nu preluați pentru SE3 schema de conectare a muchiei rezistive de la SE1/SE2. Pentru două fotocelule pe un singur circuit este necesar expandorul LSE2. Conform instrucțiunilor, dispozitivele de protecție netestate sunt permise numai pentru protejarea bunurilor.

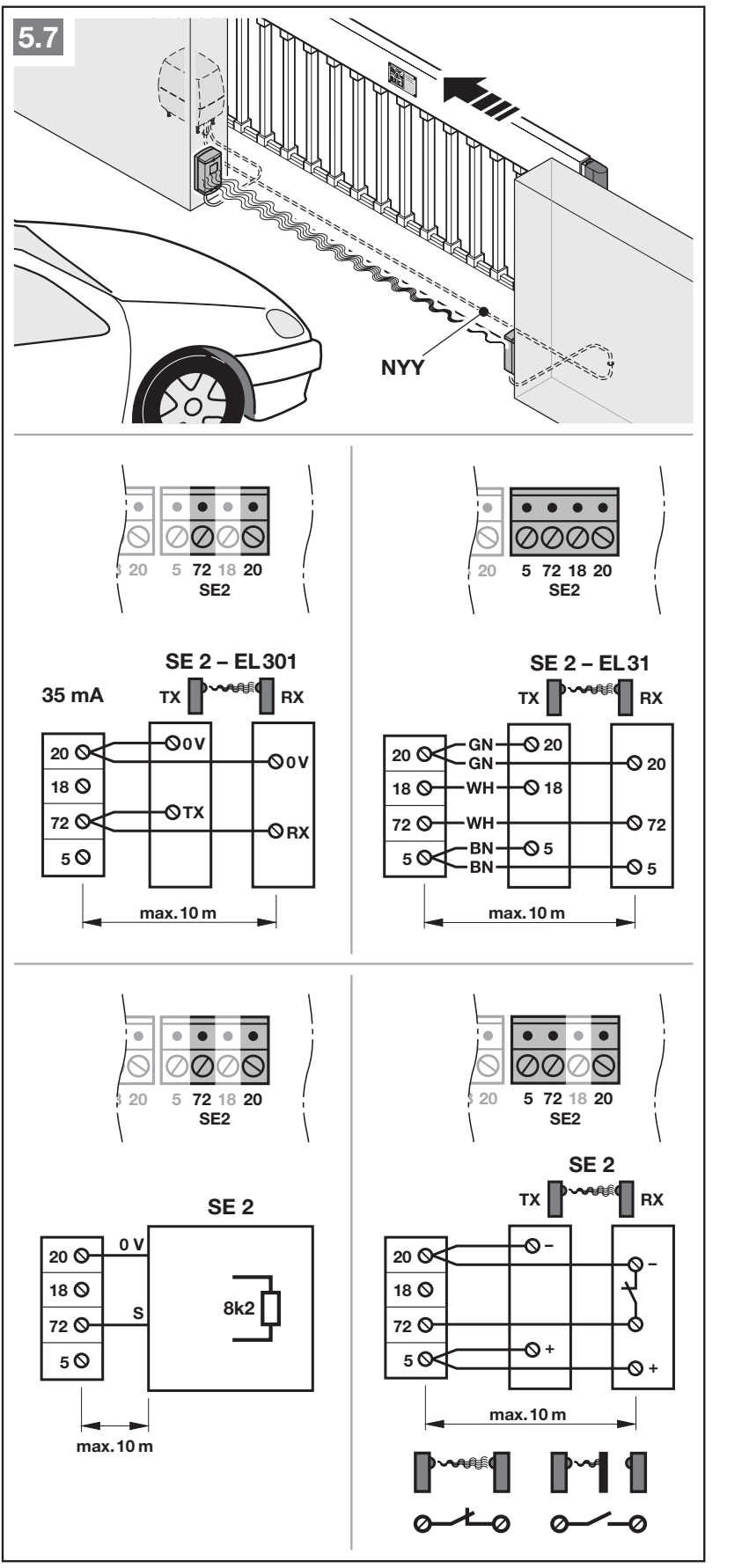

EL301 – conectare exactă conform schemei originale
EL301 este un ansamblu dinamic cu două fire, cu un consum de 35 mA conform imaginii. Pentru SE1, conectați TX 0 V și RX 0 V → 20, borna marcată TX → 71 și borna marcată RX → 71. Pentru SE2, înlocuiți 71 cu borna 72, iar pentru SE3 cu borna 73. În această schemă EL301 specifică nu se folosesc borna 5 și borna de testare 18. Denumirile TX/RX indică bornele sistemului; nu le atribuiți o alimentare proprie de +24 V și nici o polaritate preluată de la alte fotocelule.
Pentru EL31 schema indică receptorul RX: 20 → 20 (0 V), 18 → 18 (testare), 71/72/73 → 71 (semnal în funcție de SE selectat), 5 → 5 (+24 V). Transmițătorul TX are 20 → 20 (0 V), 5 → 5 (+24 V). Marcajele de culoare din original sunt GN/WH/BN; decisive sunt însă marcajele bornelor propriu-zise și instrucțiunile fotocelulei furnizate. Pentru un alt contact cu alimentare proprie, folosiți schema acestuia; un contact NC fără potențial nu trebuie confundat cu alimentarea +/−.
Conectați toate dispozitivele de siguranță înainte de procesul de învățare. După adăugarea sau modificarea dispozitivelor de siguranță, efectuați o nouă învățare în meniul 10 și teste funcționale. Modificarea sensului de acționare, a inversării sensului, a vitezei și a forței în meniurile extinse trebuie efectuată de un specialist.

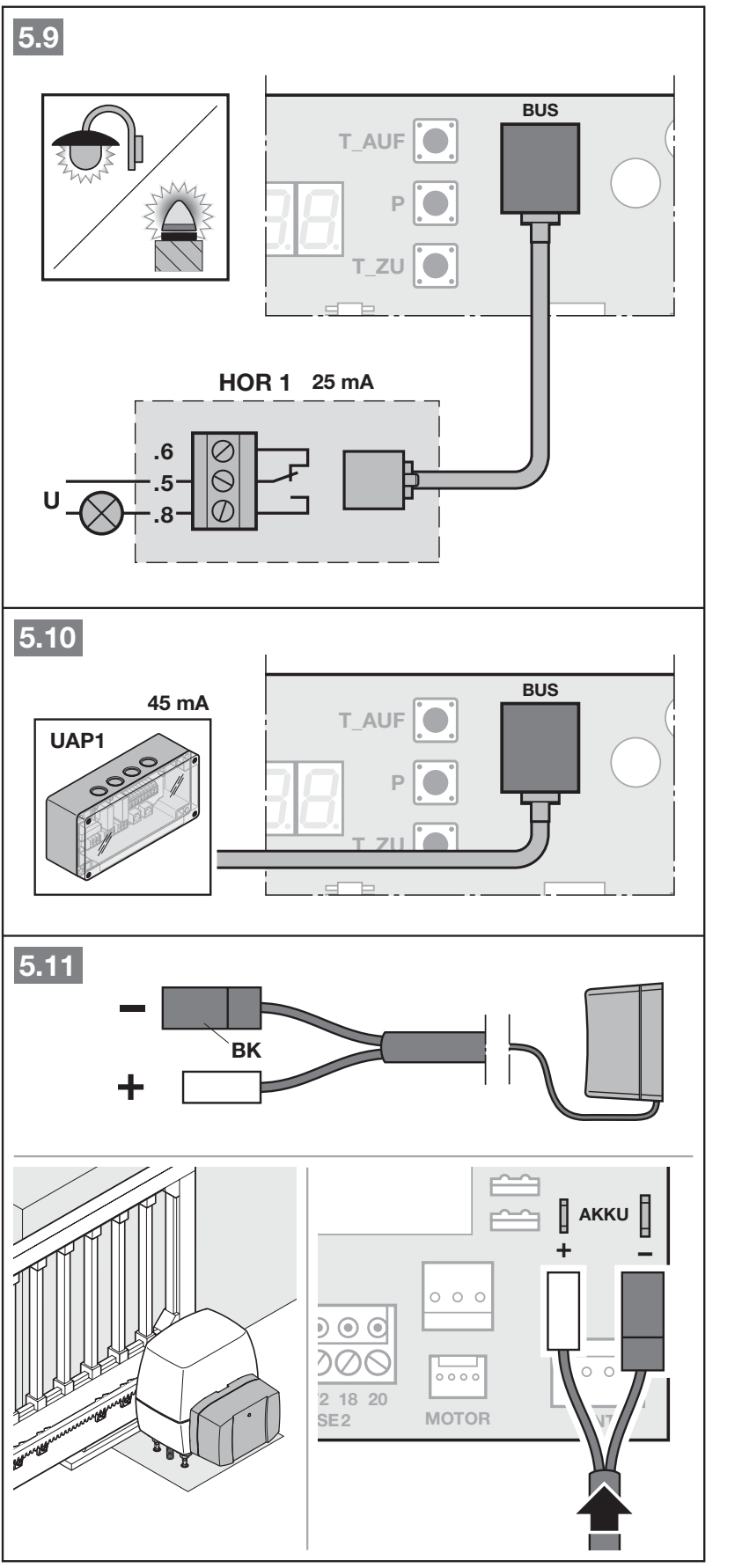

Module opționale și receptor extern
| Dispozitiv | Conectare / funcție |
|---|---|

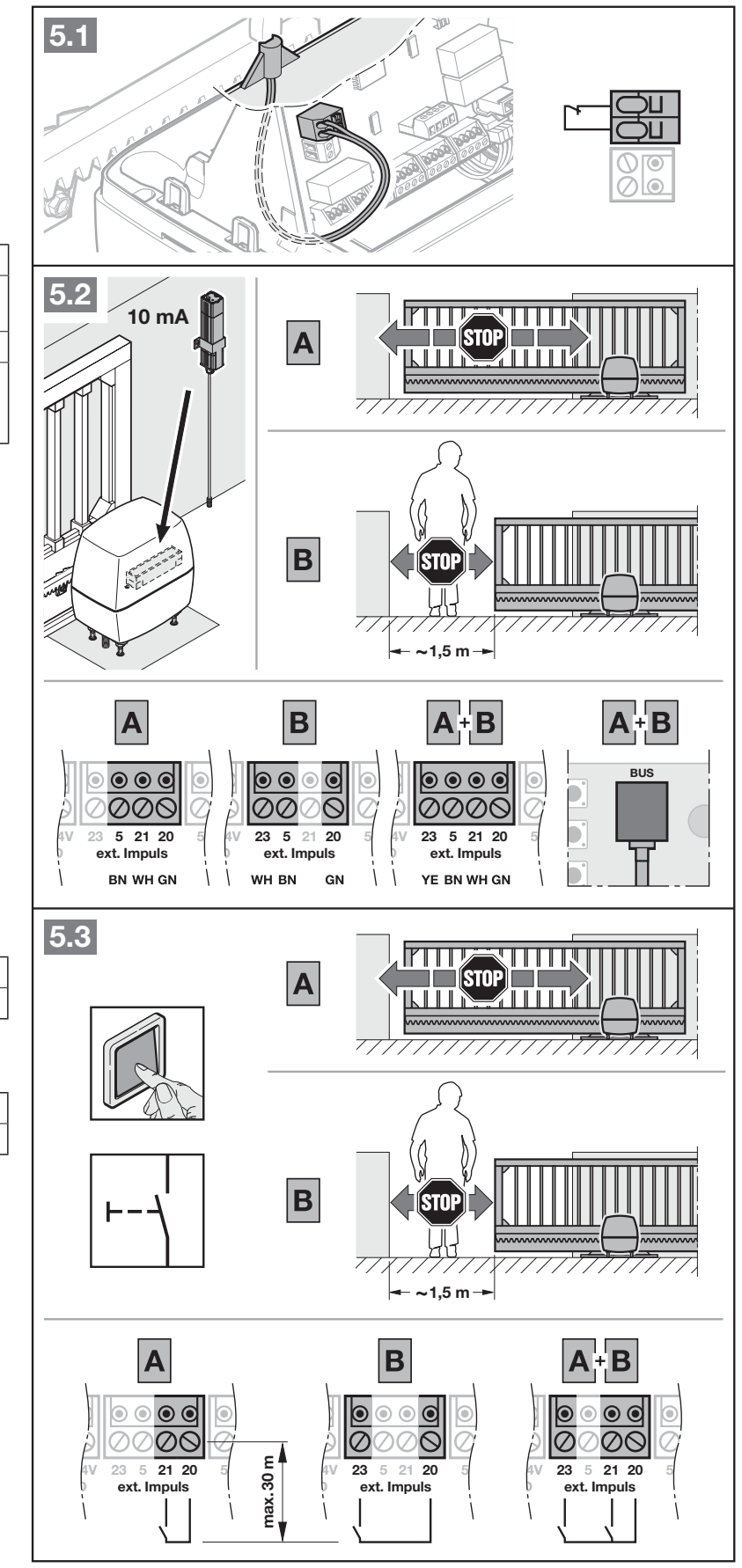

| Receptor extern cu cablu | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impuls); YE → 23 (deschidere parțială). HEI3 BiSecur are conectorul corespunzător, iar ESEI BiSecur se conectează la BUS. |
| HOR1 / UAP1 / UAP1-300 | Conectori BUS corespunzători, conform imaginii; HOR1 are un consum de 25 mA, iar UAP1 de 45 mA. Funcțiile releului extern din meniul 30. |
| HNA Outdoor | Conector AKKU dedicat, comutare automată în cazul unei pene de curent. Înainte de service, scoateți conectorul; deconectarea de la rețea nu înseamnă că întregul operator este deconectat. |

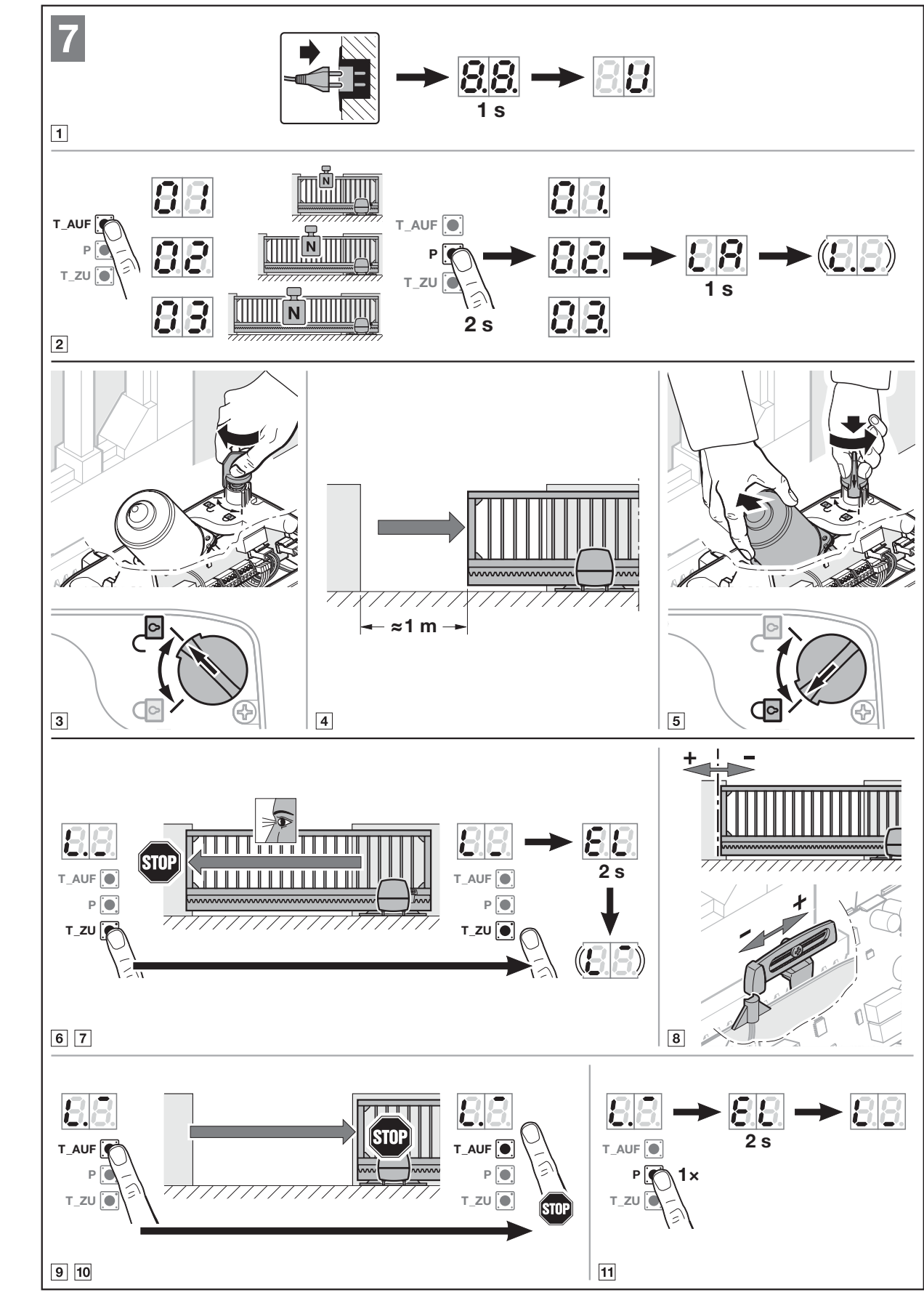

Prima punere în funcțiune și selectarea tipului 01
Dispozitivele de siguranță trebuie conectate, fasciculele optice să fie libere, poarta să fie în stare mecanică bună, iar zona să fie închisă accesului persoanelor. În timpul procesului de învățare se memorează pozițiile finale, forțele și dispozitivele de protecție conectate. Sensul este determinat în timpul procesului de învățare; după punerea în funcțiune cu succes, acesta poate fi modificat numai prin resetarea din fabrică și o nouă învățare.
- Porniți alimentarea. Afișajul indică mai întâi 8.8., apoi U. Tipul este presetat la livrare; după resetarea din fabrică, selectați cu butonul T_AUF 01 pentru modelul de bază LineaMatic. Tipul 02/P sau 03/H nu mărește capacitatea de încărcare a acestui operator.
- Țineți apăsat P. După afișarea tipului și a codului LA, unitatea trece la învățarea pozițiilor finale.
- Deblocați poarta, deschideți-o aproximativ 1 m și blocați din nou operatorul. Țineți apăsat T_ZU; poarta trebuie să se deplaseze în direcția de închidere. Dacă se deplasează în sens opus, eliberați scurt butonul și țineți din nou apăsat T_ZU, conform procedurii producătorului.
- După oprirea la limitatorul magnetic, eliberați butonul apăsat. Dacă poziția de închidere nu este corectă, reglați șina de culisare magnetică și repetați testul.
- Țineți apăsat T_AUF până la poziția de deschidere dorită, eliberați-l, reglați fin cu T_AUF/T_ZU și salvați cu butonul P.

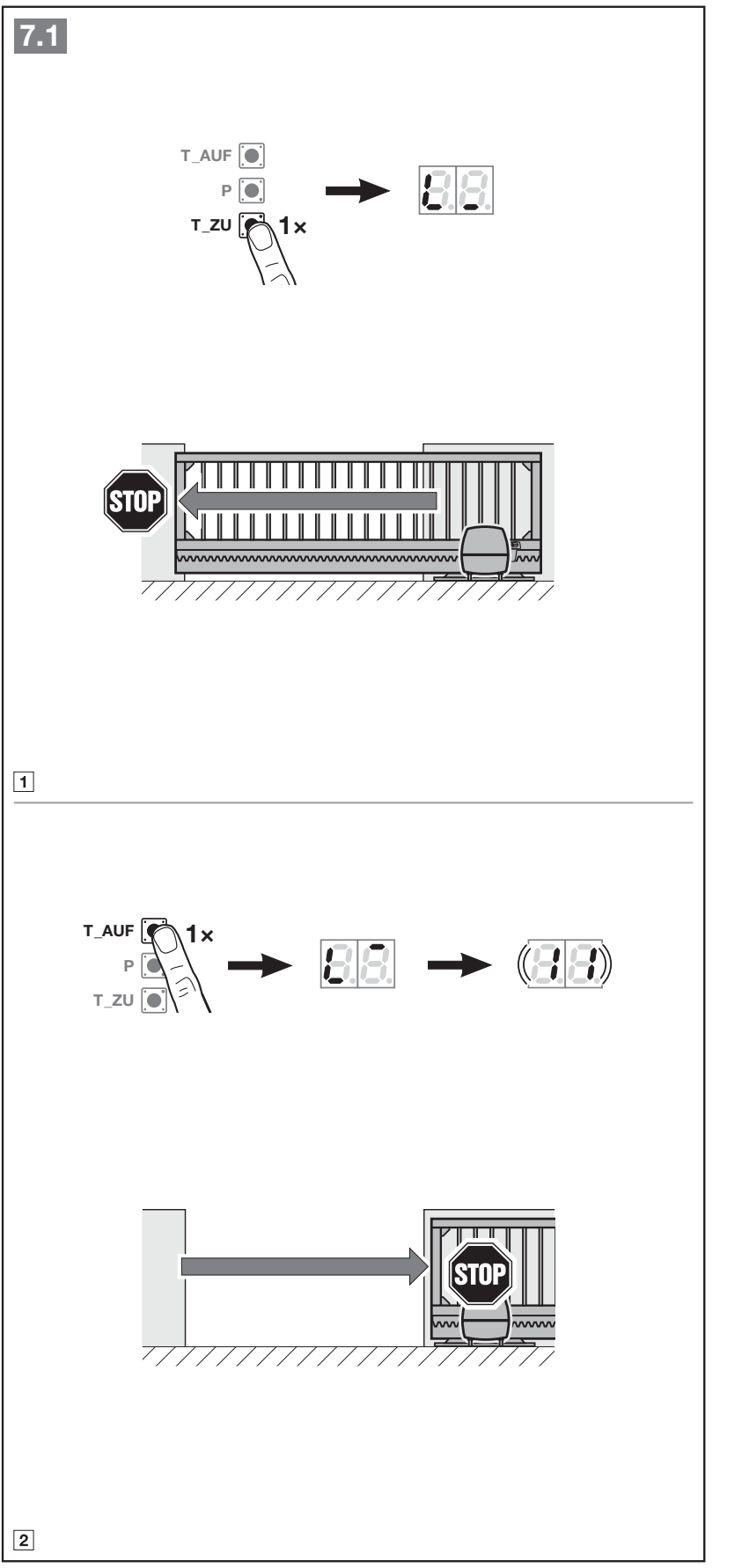

- Pentru învățarea forțelor, apăsați scurt T_ZU și lăsați poarta să se închidă; apoi apăsați T_AUF și lăsați-o să se deschidă complet. După finalizare, 11 clipește pentru învățarea telecomenzii. Dispozitivul de siguranță nu trebuie activat în timpul învățării forțelor.
- Memorați telecomenzile dorite sau încheiați procesul de învățare a telecomenzii. Verificați dispozitivele de protecție și forțele pe întreaga cursă a porții, montați capacele și instruiți utilizatorul cu privire la procedura de deblocare manuală.

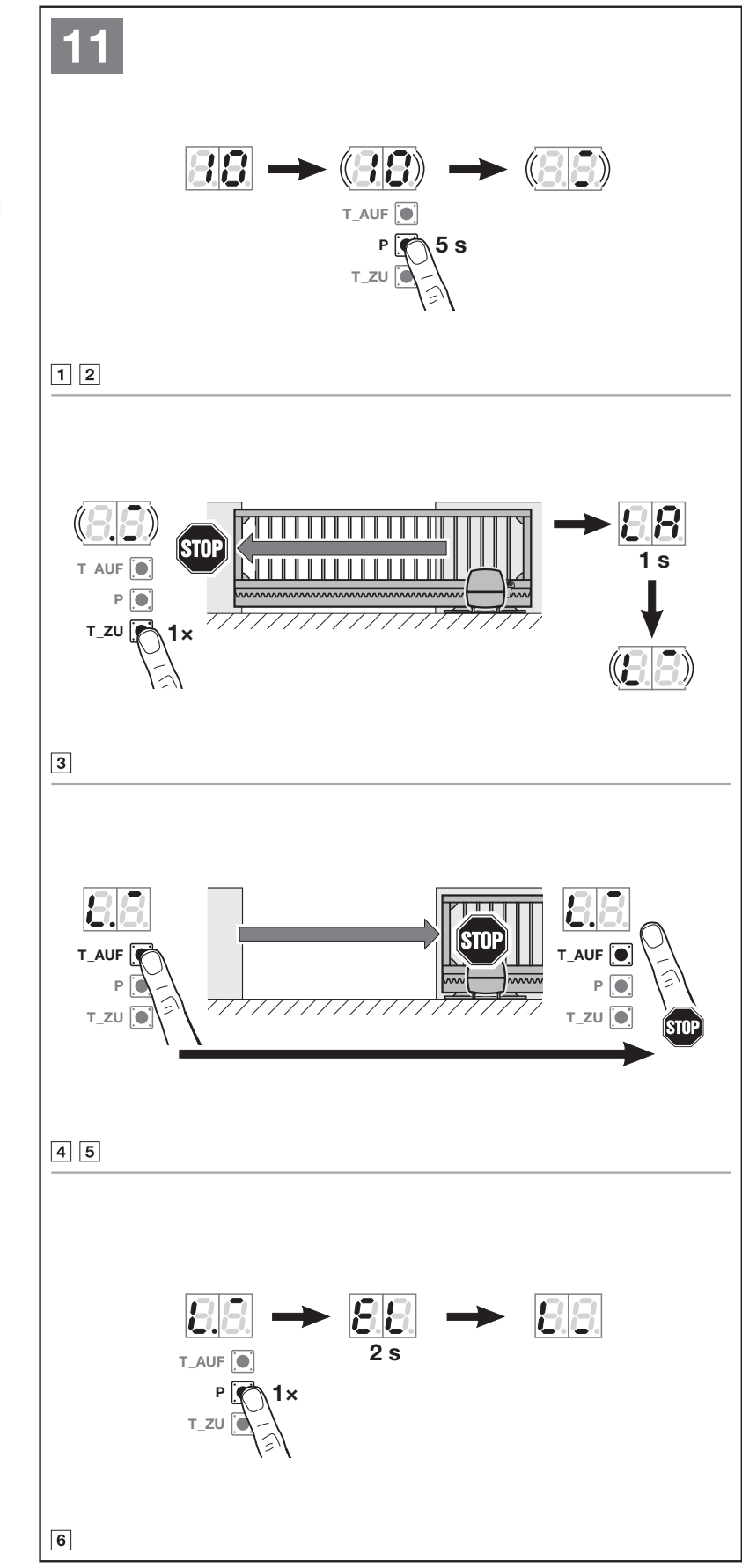

Reînvățare după modificarea porții sau a dispozitivelor de siguranță
Meniul 10 șterge cursa și forțele memorate până atunci. După activare, nu se poate ieși înainte de final; procesul de învățare trebuie dus la capăt. Se utilizează după modificarea pozițiilor finale sau a mecanicii, după service ori după adăugarea fotocelulelor sau a muchiei de siguranță. Nu are o limită de timp obișnuită.
- Deschideți poarta aproximativ 1 m, selectați meniul 10 și țineți apăsat P timp de 5 secunde.
- Apăsați T_ZU și lăsați poarta să ajungă la limitatorul de închidere.
- Țineți apăsat T_AUF până la poziția de deschidere dorită, reglați fin dacă este necesar și confirmați cu P.
- Porniți T_ZU pentru închiderea completă și T_AUF pentru deschiderea completă, astfel încât forțele să fie reînvățate.
- După finalizare, verificați toate dispozitivele de protecție și setările de funcționare.

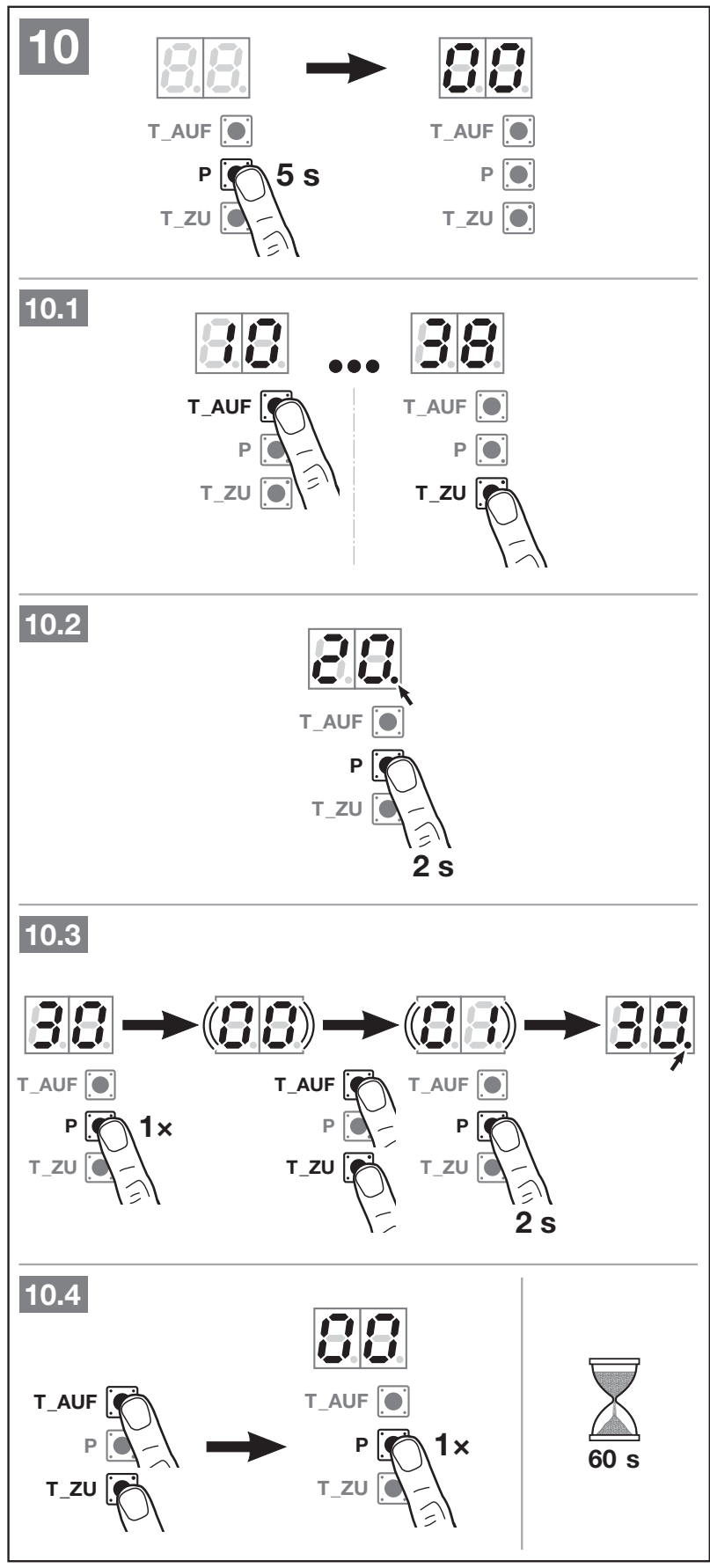

Programare de la afișaj
Pentru a accesa meniul, țineți apăsat P aproximativ 5 secunde, până când se afișează 00. T_AUF/T_ZU selectează meniul sau parametrul. Pentru o funcție individuală, țineți apăsat P timp de 2 secunde; pentru un meniu cu parametri, apăsați scurt P mai întâi, selectați parametrul și țineți apăsat P timp de 2 secunde pentru a-l salva. Punctul de lângă număr indică opțiunea activă. Meniul 00 și o apăsare scurtă pe P încheie programarea; limita obișnuită de timp este de 60 de secunde, iar pentru învățarea telecomenzii, de 25 de secunde. Nu considerați salvat un parametru nou dacă nu a fost confirmat.
Numai presetările marcate în mod explicit de producător pentru modelul de bază LineaMatic sunt evidențiate cu caractere aldine. Sunt prezentate meniurile publice documentate; setările de service pentru forță, viteză și limitele de inversare trebuie efectuate de un specialist.
Meniurile 30 și 31 – parametrii releului
| Parametru | Semnificație |
|---|---|
| 00 | Funcția de iluminare: externă pentru 30, internă pentru 31. Meniul 30/00 activează 26; 31/00 activează 22. |
| 01 / 02 / 03 | Semnalizare poziție deschisă / închisă / parțial deschisă. |
| 04 | Semnal de impuls la comanda de deschidere; în meniul 30, pentru releul extern, și la deschiderea parțială. |
| 05 | Semnalizare eroare. |
| 06 | Semnal continuu la pornire/avertizare prealabilă. |
| 07 | Clipire implicită la pornire/avertizare prealabilă. |
| 08 | Releul este cuplat în timpul mișcării și decuplat în pozițiile de capăt. |
| 09 | Semnalizare interval de service In. |
| 10 | Clipire la pornire/avertizare prealabilă numai la închidere. |
Pentru parametrii 01–10, meniul 25 se activează pentru releul extern, iar meniul 20 pentru releul intern. Avertizarea prealabilă este activă numai dacă meniul 32 este activat. Prin urmare, verificați întotdeauna modificarea releului împreună cu meniul asociat automat.
Meniurile 32, 34 și 35 – opțiuni de temporizare
| Parametrul meniului 32 | Timp / funcție |
|---|---|
| 00 | dezactivată |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parametrul meniului 34 | Timp / funcție |
|---|---|
| 00 | dezactivată |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parametrul meniului 35 | Timp / funcție |
|---|---|
| 00 | dezactivată |
| 01 | la fel ca 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Activați automatizarea 34/35 numai după memorarea fotocelulei. La activarea acestora, avertizarea prealabilă 32/02 este setată automat la 2 secunde. În timpul închiderii automate, o nouă comandă oprește poarta. Setați deschiderea parțială din meniul 36; dacă este prea aproape de poziția închis, unitatea semnalează eroarea 1 și folosește cea mai mică poziție admisă.

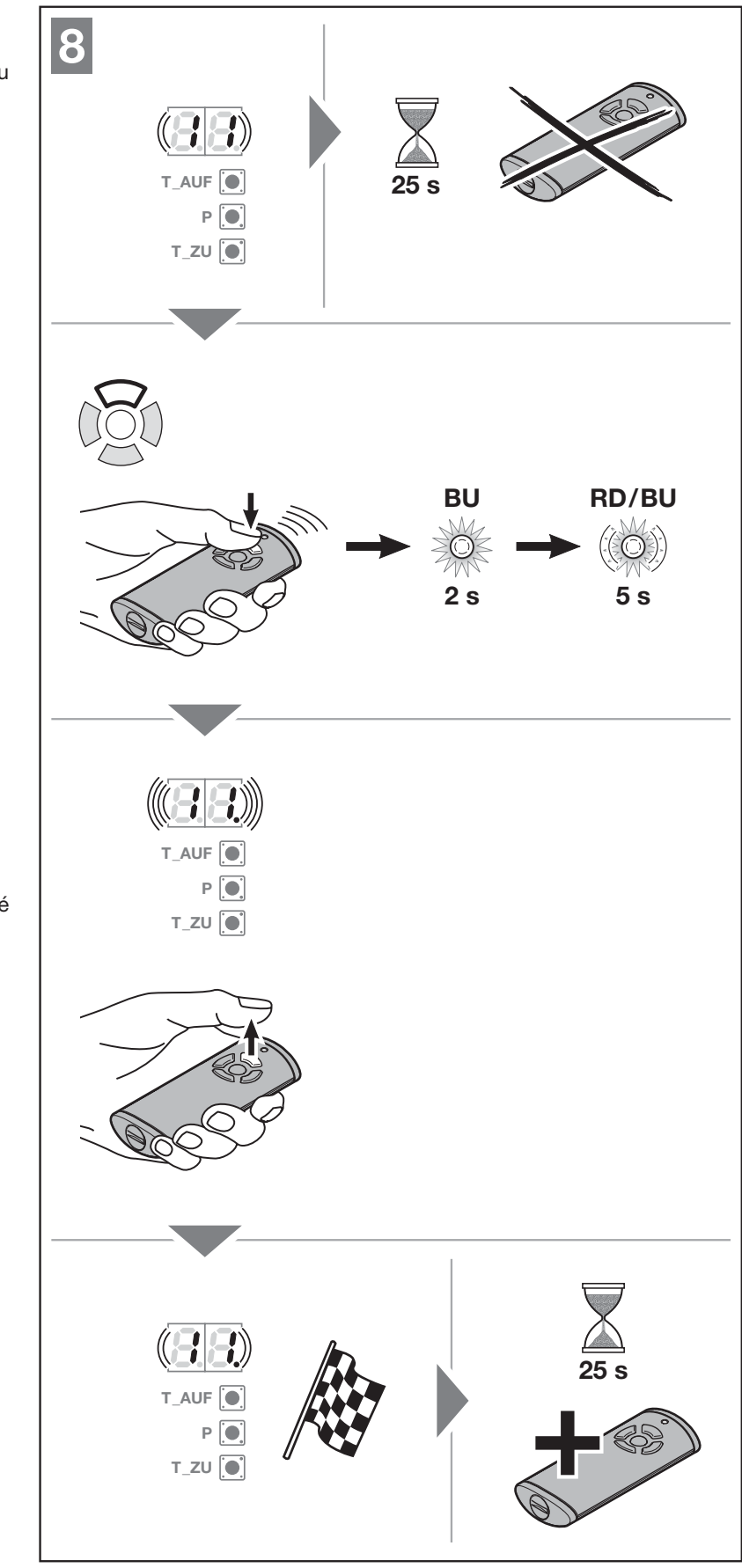

Memorarea telecomenzilor
Receptorul integrat memorează cel mult 150 de coduri radio, împărțite între funcții. La depășirea capacității, cele mai vechi coduri sunt șterse. Dacă memorați același cod pentru o altă funcție, alocarea inițială se pierde. Un cod nu reprezintă automat întreaga telecomandă cu toate butoanele.
- Poarta trebuie să fie oprită, fără avertizare prealabilă activă și fără temporizarea închiderii automate.
- Selectați 11 pentru impuls sau 12/13/14/15 pentru funcția dorită, apoi apăsați scurt P. Numărul clipește.
- Țineți apăsat butonul unei telecomenzi compatibile în modul de transmitere a codului; când este afișat tipul BiSecur, după aproximativ 5 s LED-ul alternează între roșu și albastru.
- Când numărul meniului de pe automatizare clipește rapid, codul a fost recunoscut. Eliberați butonul. Se poate adăuga un alt cod în decurs de 25 s.
- Apăsați scurt P pentru a întrerupe memorarea; prin 00 și P reveniți la funcționare. Testați apoi fiecare funcție memorată, după ce ați securizat zona.
Raportarea stării necesită o telecomandă bidirecțională compatibilă, cu funcție de verificare a poziției; frecvența de 868 MHz, singură, nu confirmă această caracteristică. Nu toate telecomenzile au un buton de stare sau aceeași procedură de înlocuire a bateriei. Pentru partajarea codului și resetarea unei anumite telecomenzi, consultați instrucțiunile acesteia.
Conectarea ulterioară a unui receptor extern
Pentru conectarea ulterioară a unui receptor radio extern, producătorul solicită ștergerea codurilor radio din receptorul integrat prin meniul 19. Această operațiune șterge toate telecomenzile și funcțiile memorate în acesta; înainte de efectuare, notați telecomenzile utilizate și funcțiile alocate. Memorați apoi codurile în receptorul extern, conform propriilor instrucțiuni. Firul antenei receptorului extern nu trebuie să atingă obiecte metalice.
Ștergerea codurilor radio și resetarea din fabrică
Meniul 19 – ștergerea tuturor codurilor
Selectați 19 și țineți apăsat P timp de 5 secunde. Numărul 19 clipește lent timp de 5 secunde, apoi rapid aproximativ 3 secunde; afișarea continuă a lui 19 confirmă ștergerea. Toate telecomenzile și toate funcțiile vor fi șterse. Această procedură nu permite ștergerea separată a unui singur buton sau a unei singure funcții.

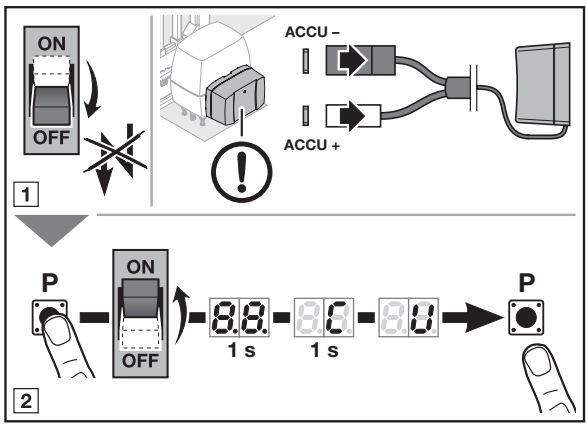

Resetarea automatizării la setările din fabrică
Resetarea din fabrică restabilește setările și șterge cursele și forțele memorate; codurile radio se păstrează. Meniul 10 este doar pentru reînvățarea cursei/forțelor, iar meniul 19 șterge separat codurile radio. Nu confundați aceste trei operațiuni.
- Deconectați alimentarea de la rețea și bateria de rezervă, conform imaginii. Asigurați poarta împotriva mișcării.
- Țineți apăsat butonul P și restabiliți alimentarea de la rețea.
- Țineți apăsat P cât timp sunt afișate 8.8. și C, până la afișarea lui U, apoi eliberați-l.
- Selectați tipul corect 01 și efectuați din nou întreaga punere în funcțiune. Verificați, de asemenea, telecomenzile păstrate, dispozitivele de siguranță, timpii și forțele.
Cursa de referință după deblocare sau întreruperea alimentării
Dacă poziția este necunoscută după o întrerupere a alimentării sau după trei declanșări ale limitării forței, poate fi necesară o cursă de referință. Următorul impuls declanșează cursa numai în direcția închiderii, cu viteză redusă și fără limitarea forței. Zona trebuie să fie securizată; dacă nu este protejată de o fotocelulă sau de un alt dispozitiv, cursa se poate efectua numai cu poarta în câmpul vizual. După deconectarea manuală fără întreruperea alimentării, după securizare trebuie întreruptă încă o dată alimentarea, pentru ca noua referință să fie efectuată conform instrucțiunilor.

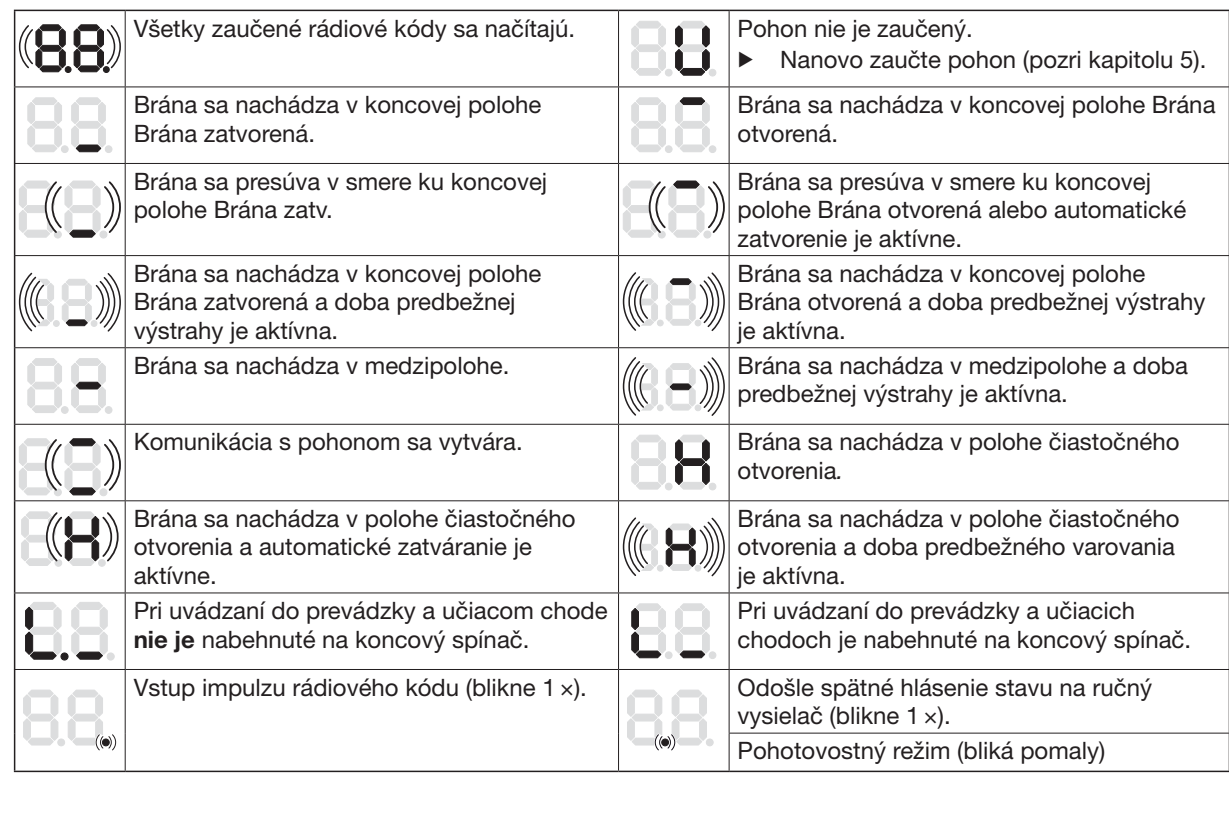

Diagnosticarea afișajului
| Afișaj | Semnificație / procedură |
|---|---|
| U | Automatizarea nu este programată; efectuați punerea în funcțiune. |
| 8.8. | Pornire sau încărcare a codurilor radio; nu este automat o eroare. |
| 1 s cu punctul clipind | Nu se poate seta limita de inversare sau poziția parțială; verificați obstacolele și distanța față de poziția închis. |
| 2.1 / 2.2 / 2.3 | Protecție SE1 / SE2 / SE3: obstacol, aliniere incorectă, cablaj sau dispozitiv deteriorat. |
| 3 / 5 | Limitarea forței la închidere / deschidere; îndepărtați obstacolul și verificați funcționarea mecanică, nu măriți automat forța. |
| 4 | Circuit HALT12–13 întrerupt; verificați circuitul NC și cablajul. |
| 6 | Eroare de sistem sau limitarea timpului de funcționare; un specialist va verifica resetarea și reprogramarea, iar în cazul unei defecțiuni a automatizării, repararea sau înlocuirea acesteia. |
| 7 | Eroare de comunicare a plăcii suplimentare; verificați cablurile, conectorii și modulul. |
| 8 | Introducere sau comandă nevalidă; verificați valoarea selectată. |
| 9 | Declanșarea/defecțiunea dispozitivului de siguranță testat sau a circuitului 8k2; îndepărtați obstacolul și verificați protecția. |
| 13 / 17 | Subtensiune / eroare de tensiune; verificați sursa de alimentare și bateria. |
| C | Punct de referință necunoscut; securizați zona și efectuați cursa de referință. |
| In | Intervalul de service a expirat; solicitați verificarea ansamblului. |
Întreținerea și predarea în condiții de siguranță
Producătorul descrie automatizarea ca fiind fără întreținere, însă întreaga poartă necesită verificări periodice. Verificați lunar funcțiile de siguranță și protecție, iar muchiile de siguranță rezistive 8k2 și protecțiile netestate, o dată la șase luni, conform instrucțiunilor. Urmăriți ușurința deplasării, fixarea cremalierii, ghidajul, deteriorarea cablurilor, curățenia fotocelulelor și funcționarea deblocării. Defecțiunile trebuie remediate imediat de un specialist.
Înainte de întreținere, deconectați toate sursele de alimentare și împiedicați reconectarea acestora. După montaj și modificări, tehnicianul va verifica eficiența protecției, inversarea sensului și forțele de funcționare. Tehnicianul va instrui utilizatorul, îi va preda manualele și va fixa eticheta de avertizare într-un loc vizibil pe poartă. Copiii nu trebuie să se joace în zona de deplasare; traversarea este permisă numai după oprirea completă.
Caracteristici tehnice Hörmann LineaMatic 4511323
| Parametru | Valoare |
|---|---|
| Model / selectarea tipului | LineaMatic de bază /01 |
| Lățimea / înălțimea maximă a porții | 6000 mm /2000 mm |
| Greutate maximă – cu rulare pe sol / autoportantă | 300 kg /250 kg |
| Rețea electrică | 230/240 V AC,50/60 Hz; interval admis 170–260 V AC. |
| Tensiune de comandă | 24 V/37 V DC, comandă internă comutabilă; nu este o ieșire universală pentru accesorii. |
| Alimentarea accesoriilor | 24 V c.c.;5=plus,20=0 V; total max. 250 mA. |
| Frecvență radio / memorie | 868 MHz / maximum 150 de coduri radio |
| Grad de protecție / temperatură | IP44 /−20 până la+60 °C |
| Umiditate maximă | 93%, fără condens |
| Consum în standby | Mai puțin de 0,5 W |
| Poziții de capăt | Senzor magnetic cu reed REED și poziții/forțe memorate electronic. |
| Cicluri pe zi/oră | Conform plăcuței de identificare. |
| Carcasă | Aliaj turnat din aluminiu și plastic armat cu fibră de sticlă. |

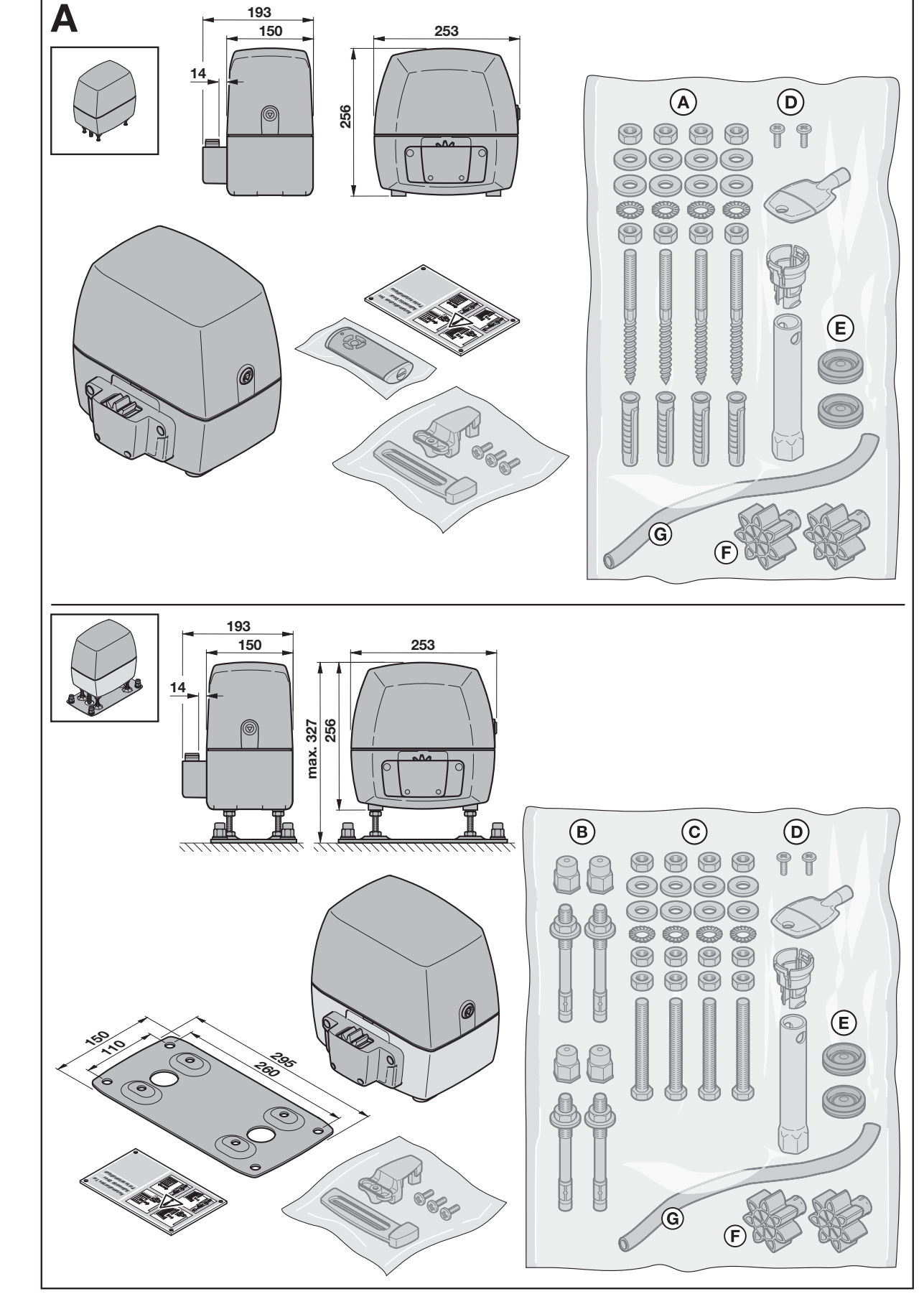

Desenul dimensional indică o carcasă de 193 × 253 × 256 mm. La montarea pe placa de pardoseală, înălțimea totală poate fi reglată până la 327 mm; placa ilustrată are amprenta la sol de 260 × 295 mm. Alegeți înălțimea concretă de montaj față de cremalieră în funcție de dimensiunea A, nu doar de dimensiunile exterioare ale capacului.
