Hormann LineaMatic H - motorizație individuală pentru poartă culisantă de până la 800 kg/10 m, 4554321
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
3.657,00 RON cu TVA
| Greutate |
|---|
| 20 kg |
Descrierea produsului Hormann LineaMatic H - motorizație individuală pentru poartă culisantă de până la 800 kg/10 m, 4554321
Acționarea este destinată porților culisante cu o lungime de trecere de 10m/800kg. Poziția finală de închidere este detectată de un magnet și un contact reed. Cursa și forțele sunt învățate la punerea în funcțiune. Acționarea este nereversibilă.
Acționarea include o unitate de comandă încorporată fără receptor radio.
Hörmann LineaMatic H 4554321 este o acționare pentru porți culisante cu o lățime de până la 10 m. Pentru o poartă cu șină la sol, limita este de 800 kg, iar pentru una autoportantă, 600 kg. Umplutura porții și sarcina locală a vântului trebuie evaluate împreună cu rezistența mecanică a porții.
Montajul, conectarea la rețeaua electrică și punerea în funcțiune trebuie efectuate de o persoană calificată. Înainte de a deschide carcasa, deconectați alimentarea de la rețea și, dacă este cazul, acumulatorul de urgență. Asigurați foaia porții împotriva deplasării necontrolate și protejați muchiile principale și secundare de închidere, precum și zona de angrenare a cremalierei.
Acționare individuală LineaMatic H
Această pagină este destinată acționării individuale. Fotocelulele, lampa, telecomenzile, cremaliera și celelalte accesorii se aleg în funcție de configurația concretă; schemele de mai jos nu reprezintă conținutul pachetului.
Accesorii și conectarea acestora
Exemplele concrete din scheme sunt EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 și HNA Outdoor. Acestea nu sunt incluse în pachetul acționării individuale. Hörmann SK-SET LineaMatic 437989 este un accesoriu comercializat separat. Verificați întotdeauna conexiunile în raport cu marcajele de pe dispozitivul livrat.

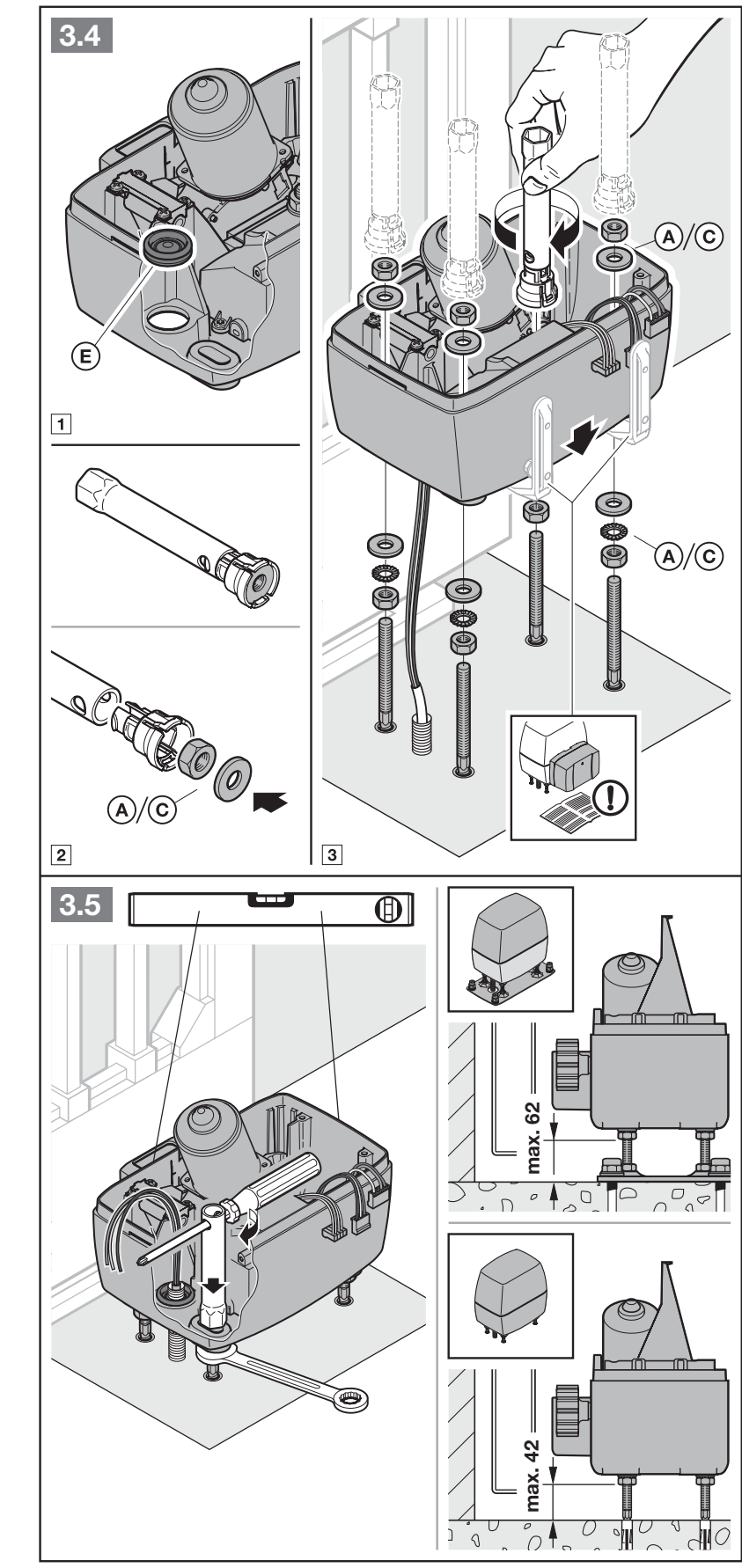

Montarea acționării și pregătirea porții

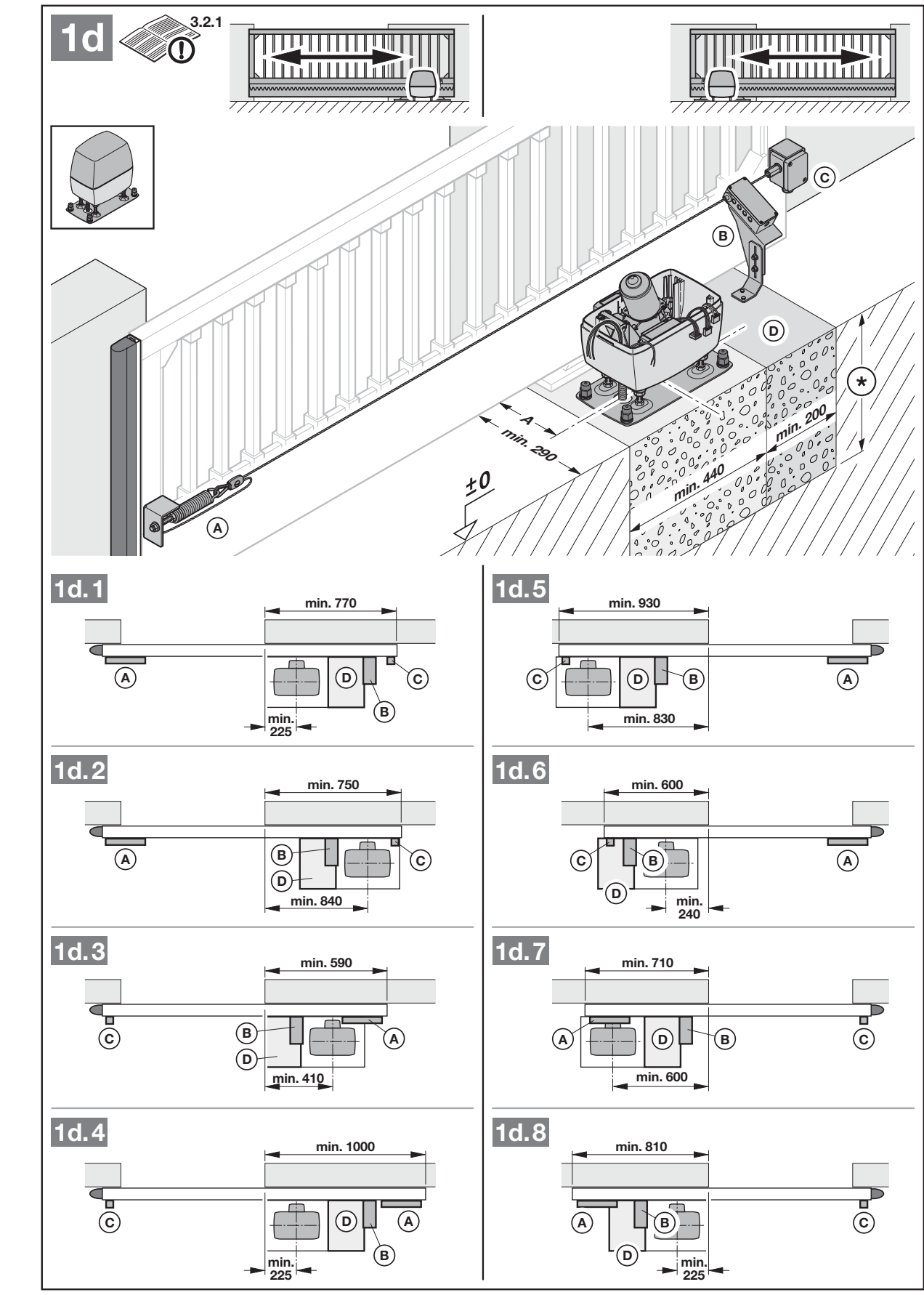

Pregătirea porții și a fundației
Poarta trebuie să se deplaseze ușor și uniform când este acționată manual, să aibă ghidaje stabile și să fie asigurată mecanic împotriva ieșirii de pe șină. Scoateți din uz încuietorile și blocajele mecanice care împiedică deplasarea motorizată. Acționarea nu înlocuiește repararea unei porți care se deplasează greu sau este deteriorată. Funcționarea continuă nu este permisă. Utilizarea la o poartă montată în pantă, ascendentă sau descendentă, necesită amortizoare radiale.

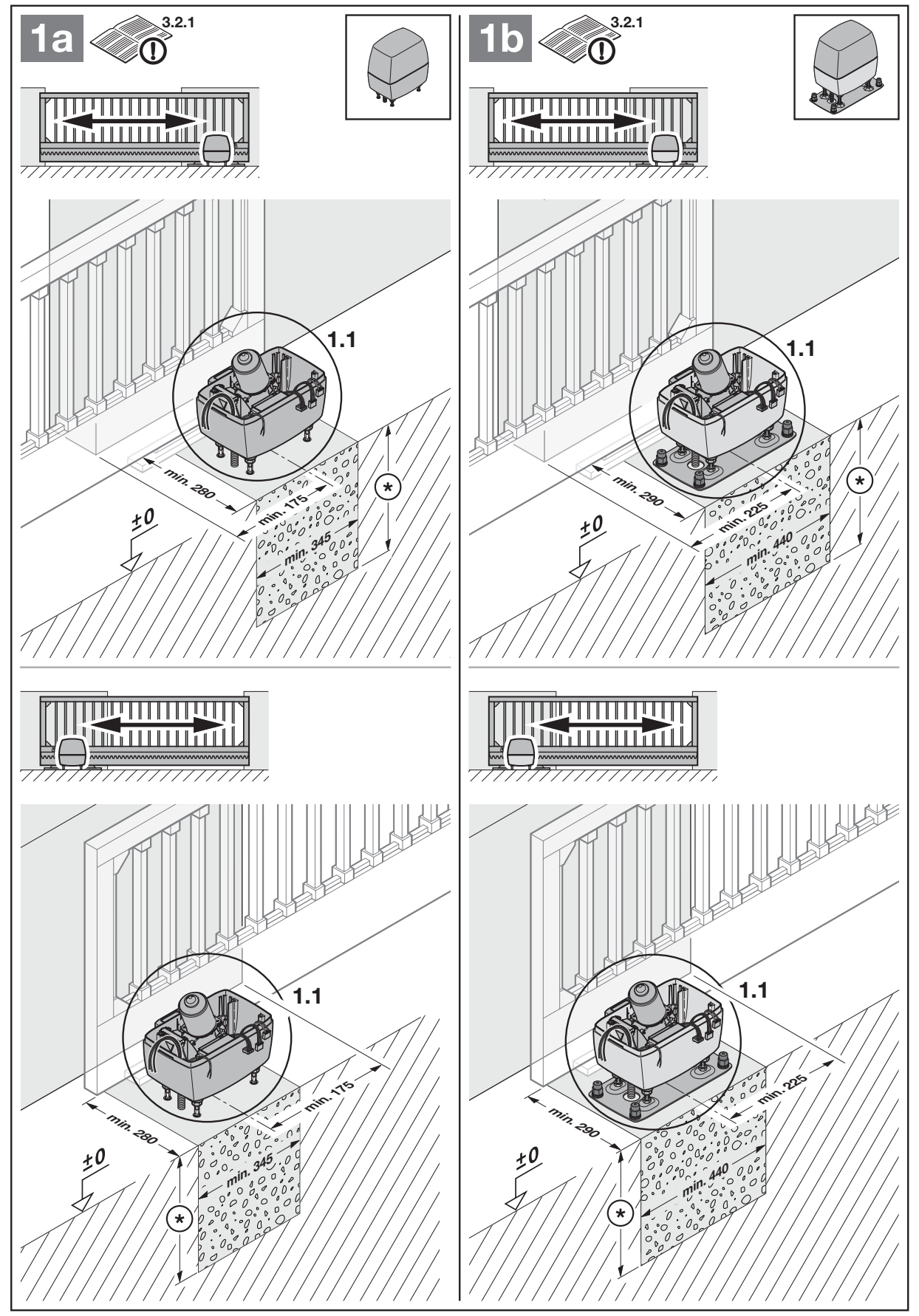

Alegeți fundația în funcție de montajul cu sau fără placă de pardoseală. Pentru configurația fără protecție a muchiei de închidere, cotele minime de bază în secțiune sunt 345 × 280 mm; distanțele specifice 175 mm fără placă sau 200 mm cu placă și orientarea față de poartă trebuie respectate conform imaginii complete. Pentru protecția muchiei de închidere, cotele minime de bază sunt 345 × 440 mm iar distanța minimă este de 200 mm; alegeți celelalte decalaje conform variantei corespunzătoare din desenul complet de mai jos. Alegeți adâncimea sub nivelul de îngheț în funcție de locul montajului; valoarea de 80 cm din manual este un exemplu pentru Germania. Înainte de montaj, betonul trebuie să se fi întărit suficient; pentru placa de pardoseală, producătorul impune beton compactat de cel puțin B25/C25.

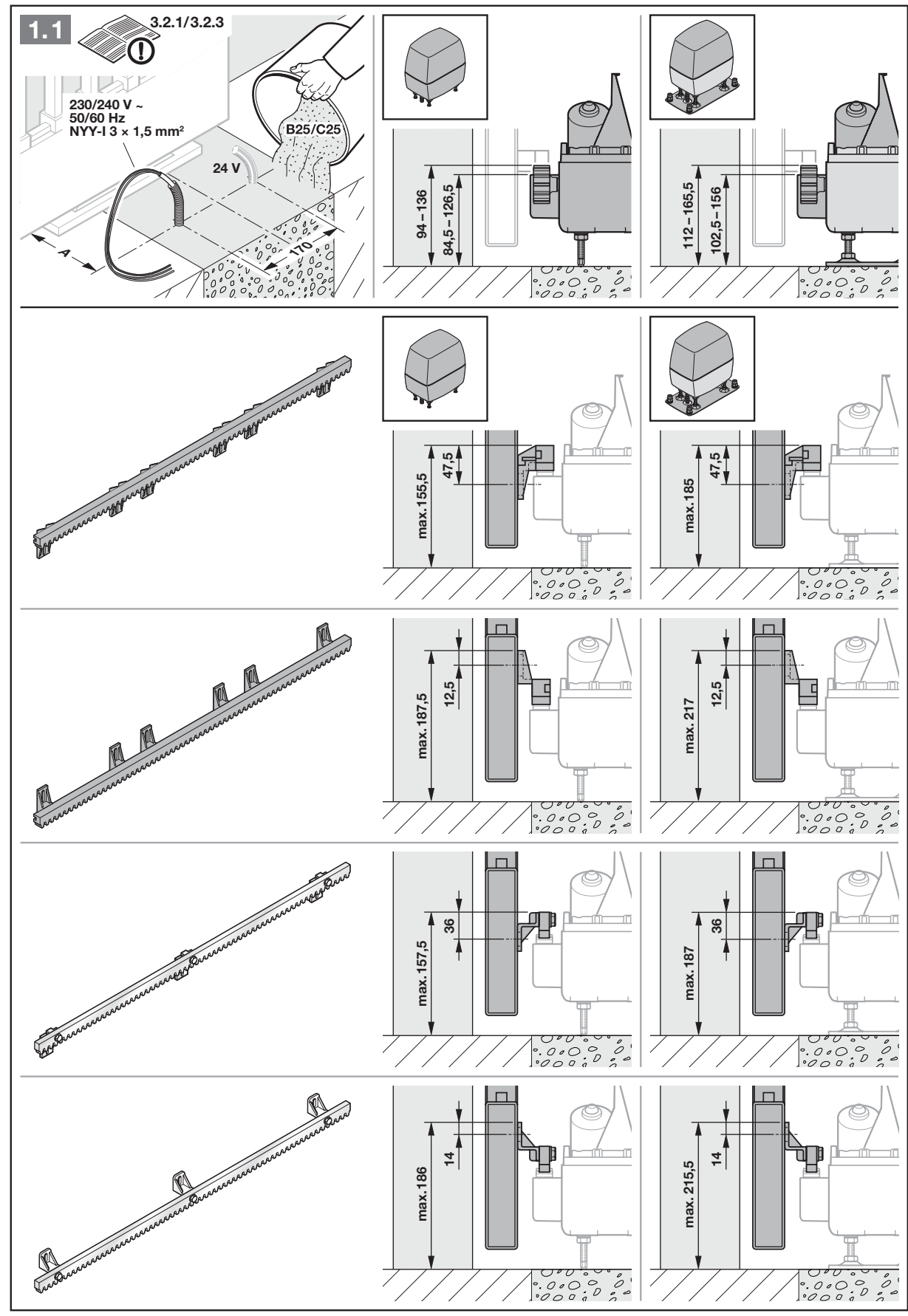

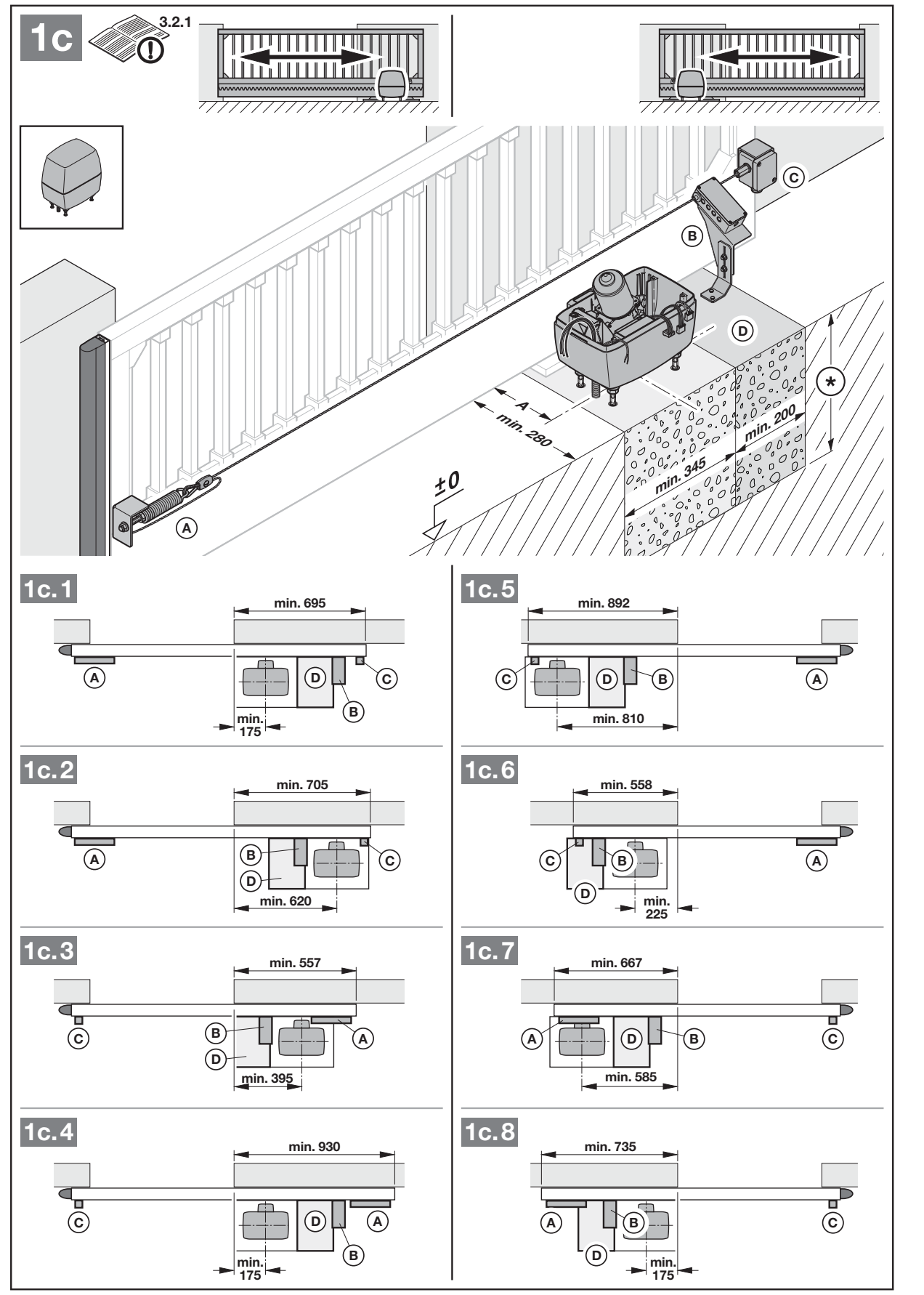

Ancorare și înălțime de montaj

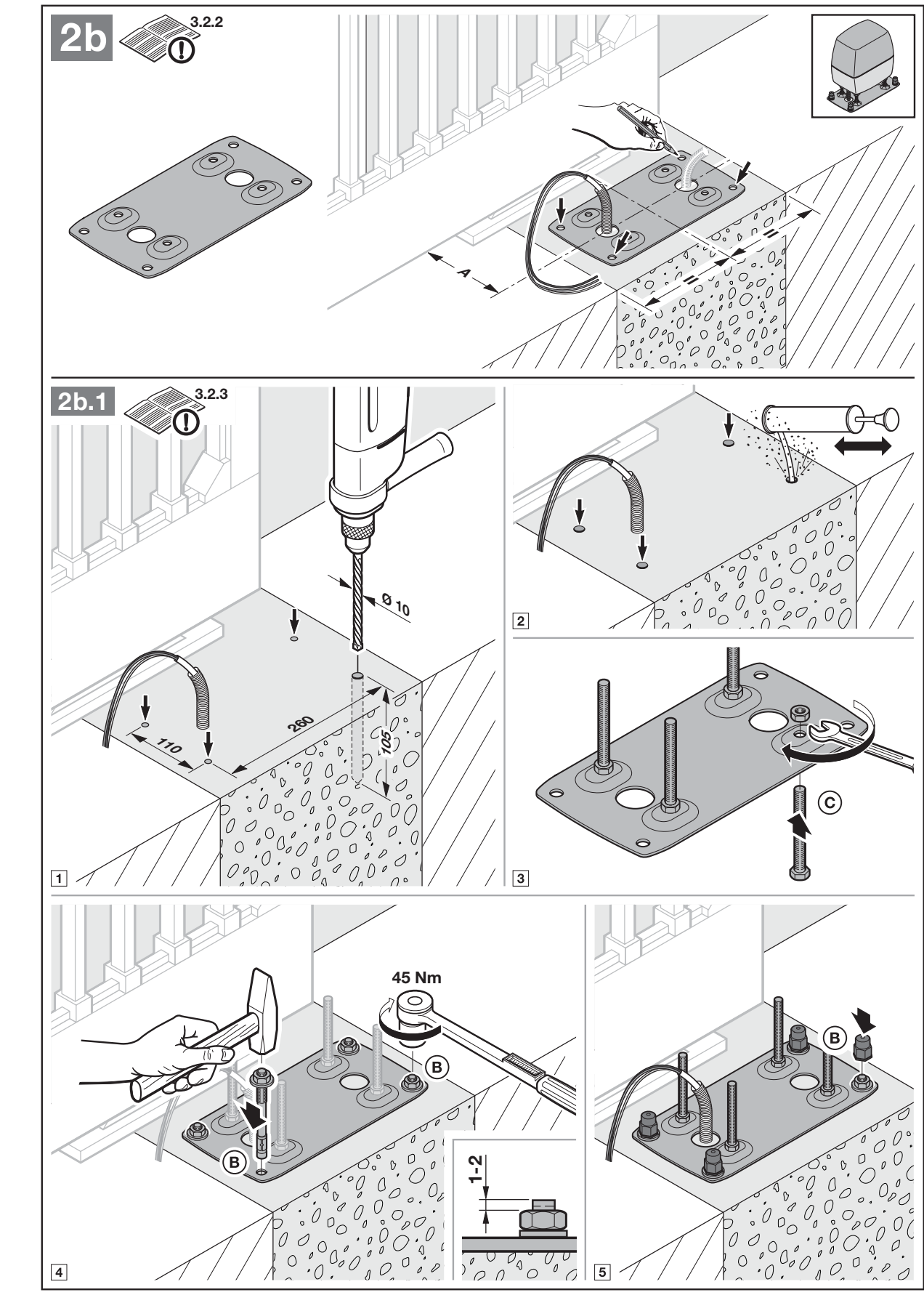

Poziția acționării depinde de cremaliera utilizată. Cota A din desen nu poate fi folosită interschimbabil pentru diferite cremaliere.
| Codul cremalierei | Cota A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

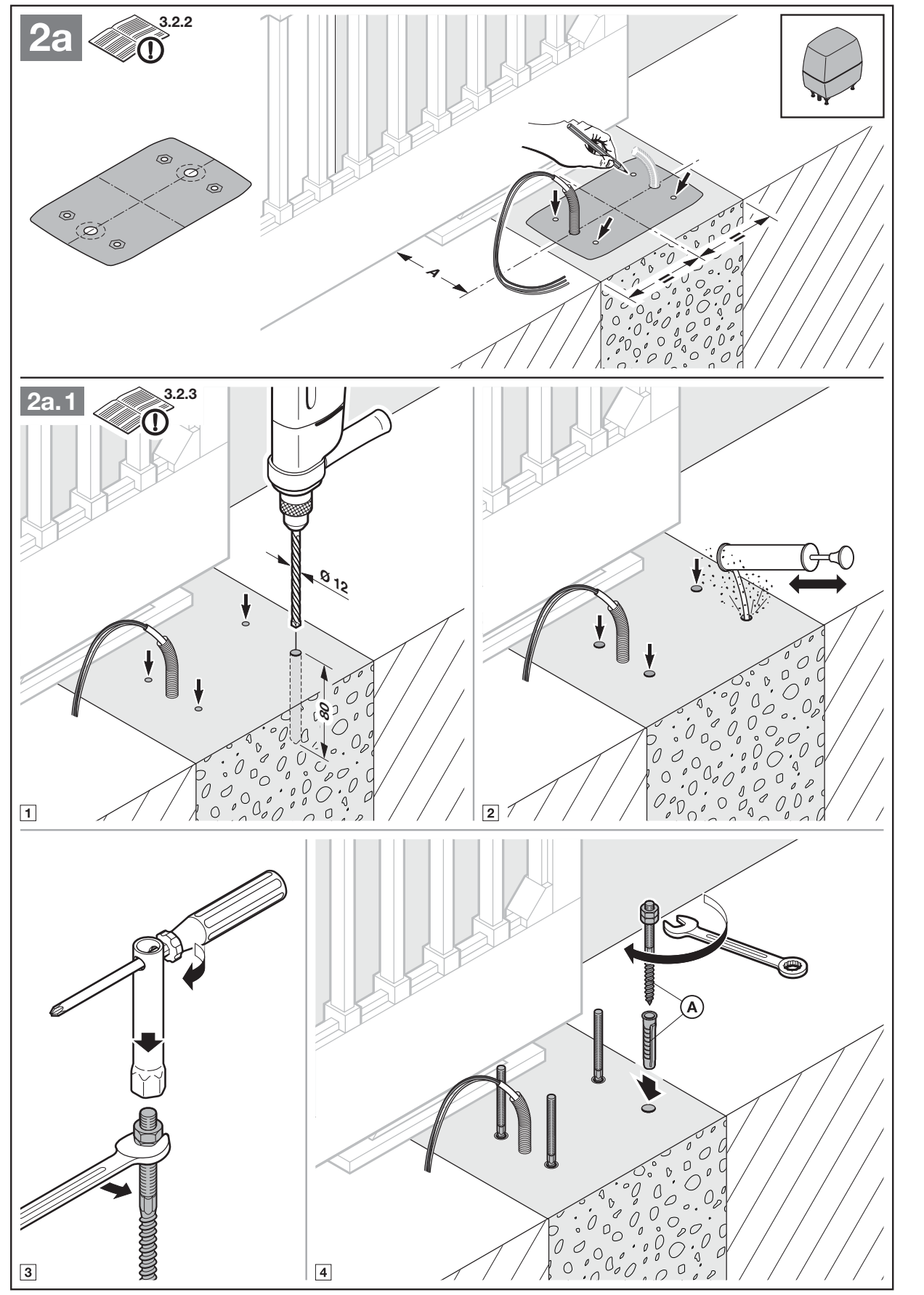

Pentru șuruburile de ancorare, folosiți șablonul de găurire și executați găurile Ø 12 mm, adâncime 80 mm. Pentru ancorele de sarcină mare și placa de pardoseală, găurile au dimensiunile Ø 10 mm, adâncime 105 mm; desenul indică un cuplu de strângere de 45 Nm pentru ancorarea ilustrată. Protejați acționarea împotriva prafului și a așchiilor. Capacitatea portantă a suportului real și adecvarea ancorelor livrate trebuie confirmate de instalator.

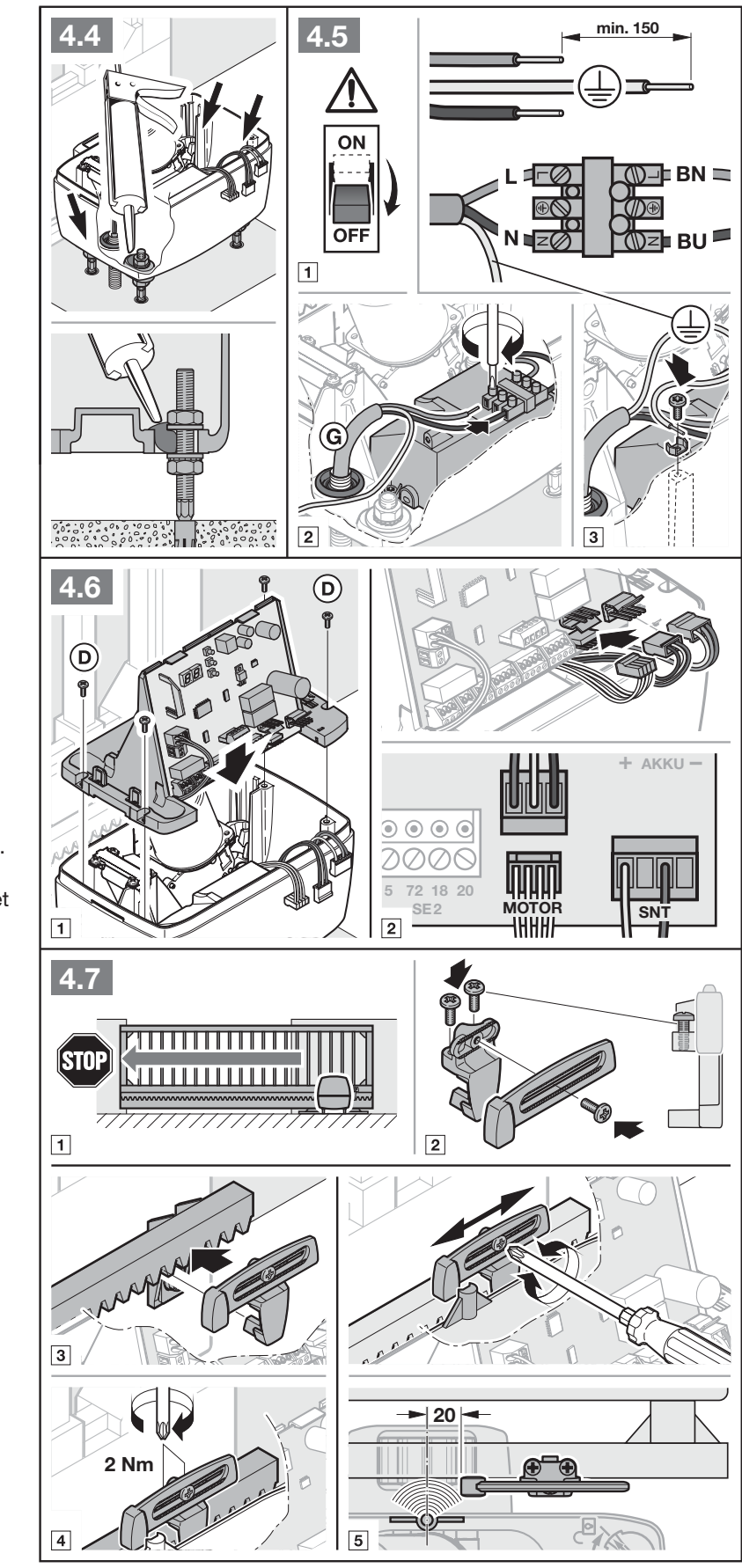

Montați garniturile tuburilor de protecție și introduceți cablurile în carcasă de jos. Așezați acționarea în poziție orizontală și fixați-o ferm. Cu capacul deschis, protejați componentele electronice de umezeală; după montaj, etanșați carcasa împotriva apei și insectelor.

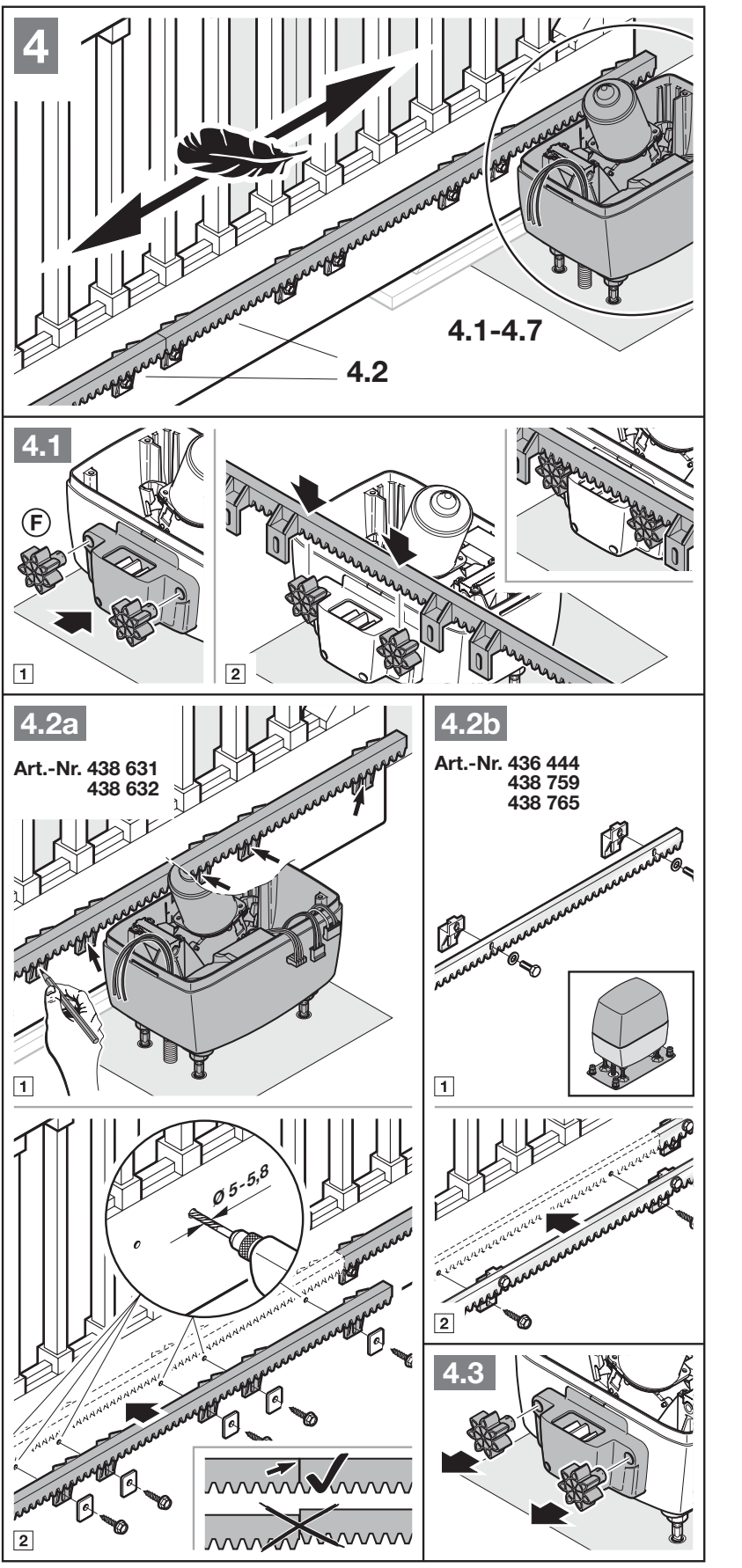

Cremaliera și magnetul pentru poziția finală
La montarea cremalierei, acționarea trebuie să fie deblocată. Îmbinările dintre elemente trebuie să fie aliniate continuu, fără decalaje. După montaj, aliniați cremaliera, pinionul și carcasa acționării; respectați cotele din imaginea corespunzătoare, nu valorile preluate de la o altă marcă. Angrenarea incorectă poate provoca inversarea nedorită a sensului de deplasare.
Poziția finală de închidere este detectată de un magnet și un contact reed REED. Deplasați manual poarta în poziția închisă, montați provizoriu sania magnetică în poziția centrală și fixați-o cu un decalaj de aproximativ 20 mm față de contactul reed conform imaginii. Verificați apoi poziția finală și reglați-o fin în timpul procesului de învățare.
Cablare și separarea tensiunilor
| Circuit | Cerință |
|---|---|
| Rețea | 230/240 V AC; alimentare 3 × 1,5 mm², în pământ cablu adecvat pentru pozare subterană, conform instrucțiunilor. Tub de protecție separat. |
| Accesorii | Trasați separat de rețea circuitele de 24 V. Borne pentru conductoare de 0,5–2,5 mm². |
| Buton extern | Lungime maximă a cablului: 30 m. |
| HALT și circuitele de siguranță din imagini | Lungime maximă a cablului: 10 m, conform schemei respective. |
| Prelungirea cablurilor subterane | Doză de derivație adecvată, cu protecție IP65; îmbinarea nu trebuie lăsată neprotejată în pământ. |

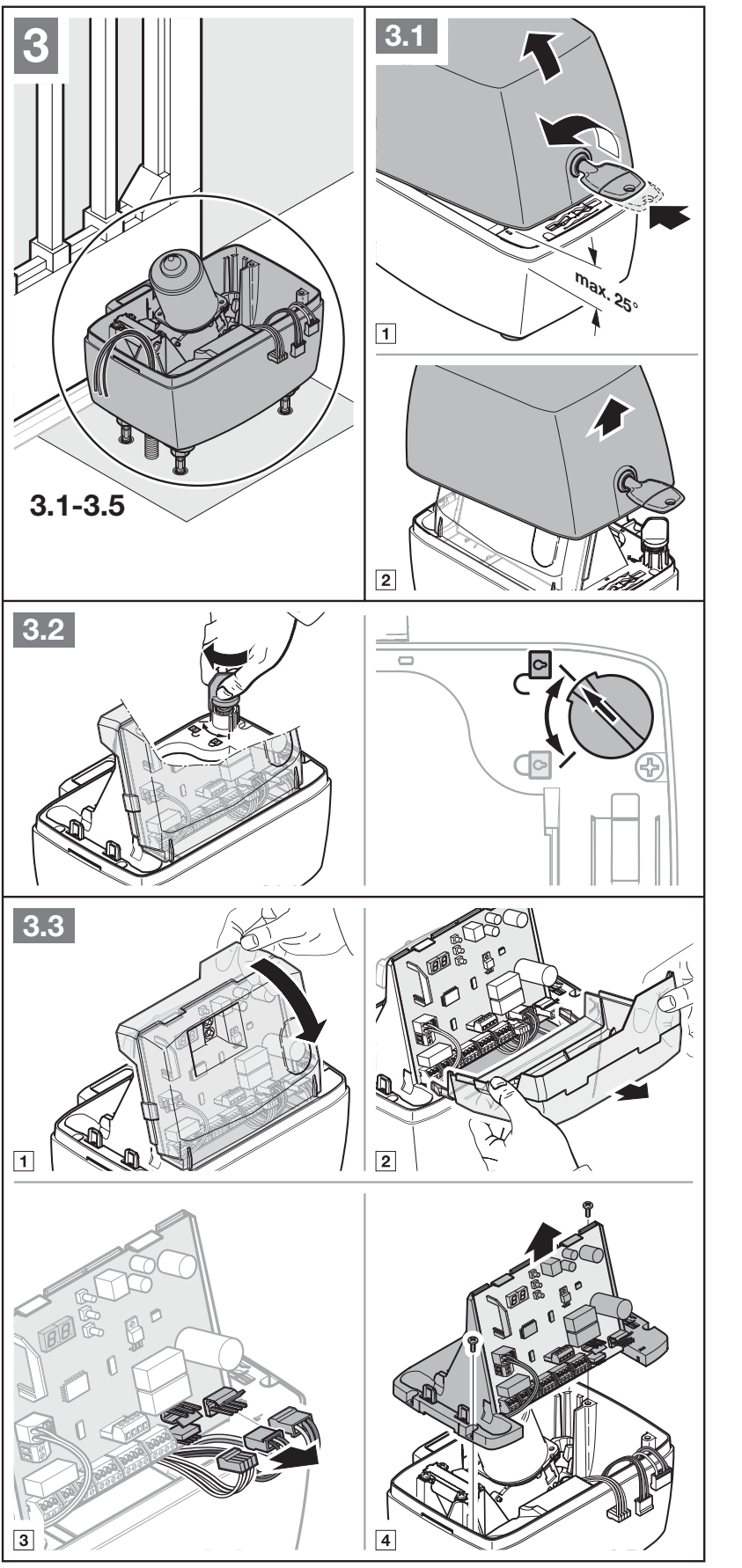

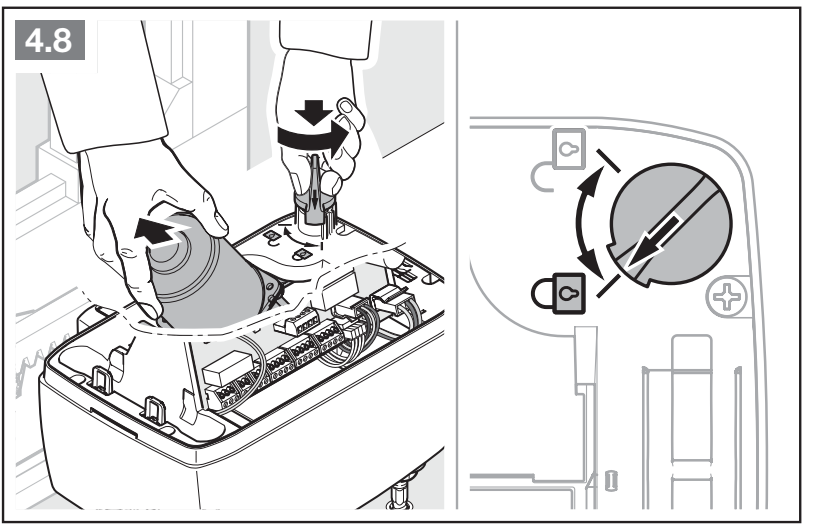

Deblocare manuală și reblocare
- Deconectați alimentarea de la rețea și, dacă este cazul, HNA Outdoor. Asigurați poarta împotriva deplasării necontrolate.
- Deschideți capacul și rotiți mecanismul de deblocare în poziția de deblocare, conform imaginii. Motorul cu pinion coboară în carcasă; dacă este necesar, împingeți-l cu grijă.
- Deplasați poarta manual și cu grijă. Nu introduceți mâinile în zona de angrenare a cremalierei.
- Pentru reblocare, rotiți mecanismul în poziția de blocare și ridicați ușor motorul în același timp. Poarta trebuie reconectată la sistemul de acționare înainte de a ajunge la limitatorul de cursă.
- Montați capacul. După restabilirea alimentării poate urma o cursă de referință în direcția de închidere; asigurați zona și supravegheați deplasarea.
Orientarea plăcii de comandă
Imaginea este orientată cu butoanele T_AUF, P, T_ZU în partea de sus și șirul lung de borne în partea de jos. BUS este sus, lângă butoane, REED și HALT în stânga, SE3 pe partea ridicată, deasupra SE1/SE2 din partea de jos. În dreapta se află MOTOR, SNT și conexiunea AKKU. Distingeți circuitele de semnal, motor și alimentare după denumirile conectorilor.

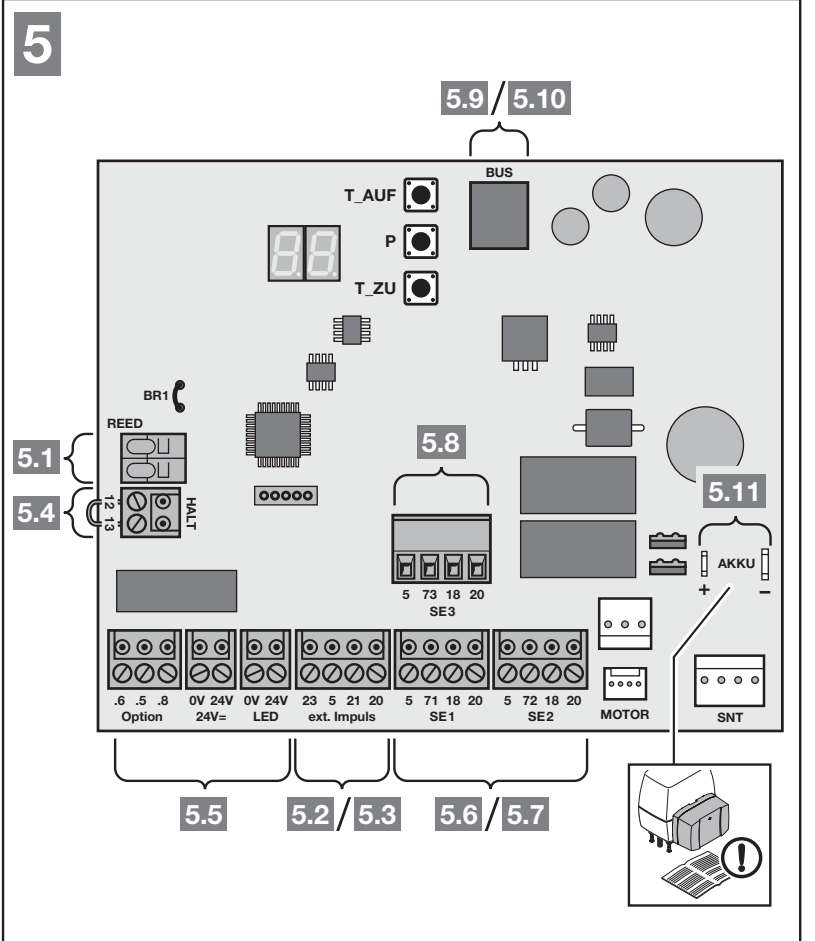

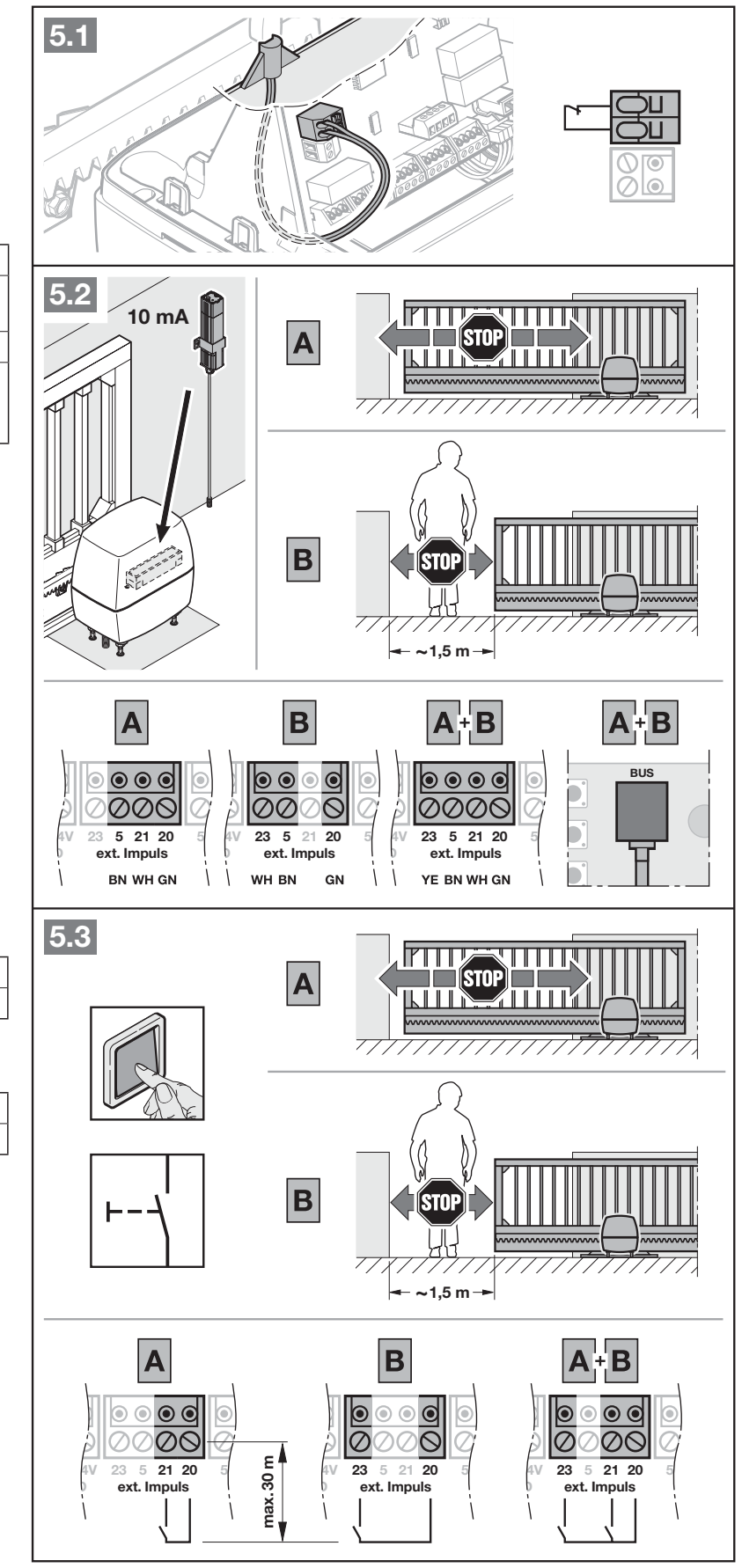

Alimentare, polaritate și borne de comandă
| Bornă / conector | Semnificație și limită |
|---|---|
| Conexiunea la rețea L / N și PE-ul carcasei | Rețea 230/240 V AC, 50/60 Hz; L fază, N neutru și PE conductor de protecție. Curentul alternativ nu are plus și minus. Alimentarea se conectează la partea de rețea, nu la bornele de semnal. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Consumul total al accesoriilor: maximum 250 mA; luați în calcul toate elementele conectate. |
| 24 V= : 24 V / 0 V | Ieșire de curent continuu, marcată distinct: 24 V = +, 0 V = −. Utilizare, de exemplu, pentru o lampă de 24 V conform schemei; nu este o ieșire de 230 V. |
| 21 / 20 | Impuls fără potențial NO sau contact care comută la 0 V. Butoanele pot fi conectate în paralel; contactul în sine nu are +/−. |
| 23 / 20 | Comandă NO fără potențial pentru deschidere parțială; 23 este semnalul, 20 este 0 V comun, nu o pereche de alimentare. |

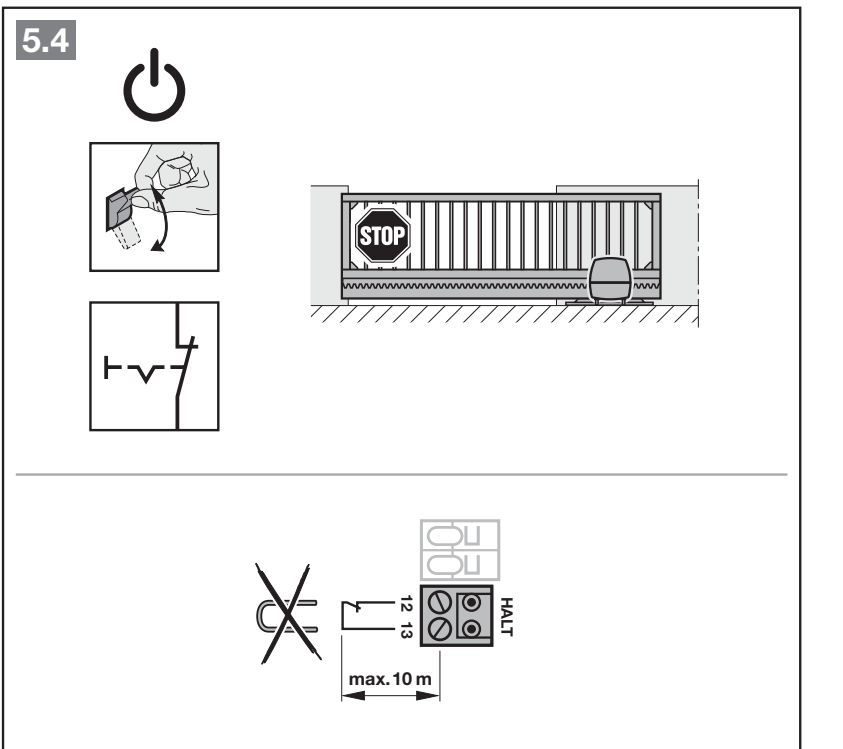

| HALT 12 / 13 | STOP fără potențial NC; 13 = 0 V, 12 intrare. La montarea STOP-ului, scoateți puntea existentă 12–13 și conectați un contact NC. |
| REED | Senzor reed de capăt de cursă, conform configurației originale; nu conectați la acesta tensiune externă. |
| BUS | Accesorii de sistem cu conector compatibil. Nu este o ieșire universală +/− pentru orice dispozitiv. |
| MOTOR / SNT / AKKU | Motor, componentă de rețea și acumulator de urgență specificat. Respectați conectorii originali și polaritatea indicată; deconectați și acumulatorul înainte de intervenție. |
Tensiunea externă aplicată intrărilor de comandă poate distruge componentele electronice. Nu conectați 230 V la 21/23/HALT sau SE. HALT nu este o intrare de siguranță monitorizată de nivel PLc; nu îl confundați cu dispozitivul de protecție SE.

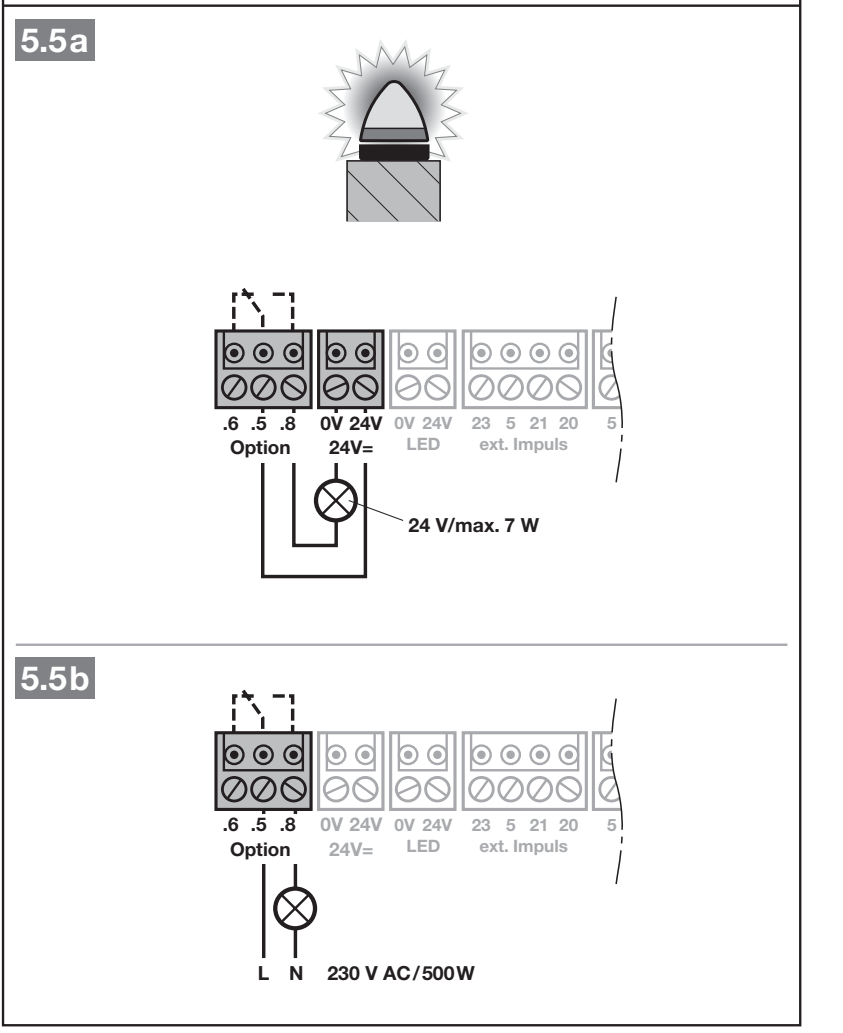

Lampa de semnalizare SLK și releul Option
Releu Option are contacte fără potențial .5 comun, .8 NO, .6 NC. Pentru o lampă de 24 V, schema utilizează 24 V (+) → .5, .8 → lampă, returul lămpii → 0 V (−). Pentru o lampă sensibilă la polaritate, intrarea pozitivă se conectează la alimentarea comutată de la .8, iar cea negativă la 0 V. Pentru această lampă de 24 V, producătorul specifică max. 7 W; respectați și limita totală pentru accesorii; valoarea de 7 W nu o mărește. Funcția releului intern se setează din meniul 31.
Lampa de 230 V are propria alimentare externă de la rețea; schema producătorului indică maximum 500 W. Conductoarele de rețea trebuie să aibă izolație suplimentară până la punctul de conectare. Această conexiune poate fi realizată numai de un electrician, conform întregului PDF; tensiunea de 230 V nu trebuie să ajungă în circuitele de joasă tensiune.

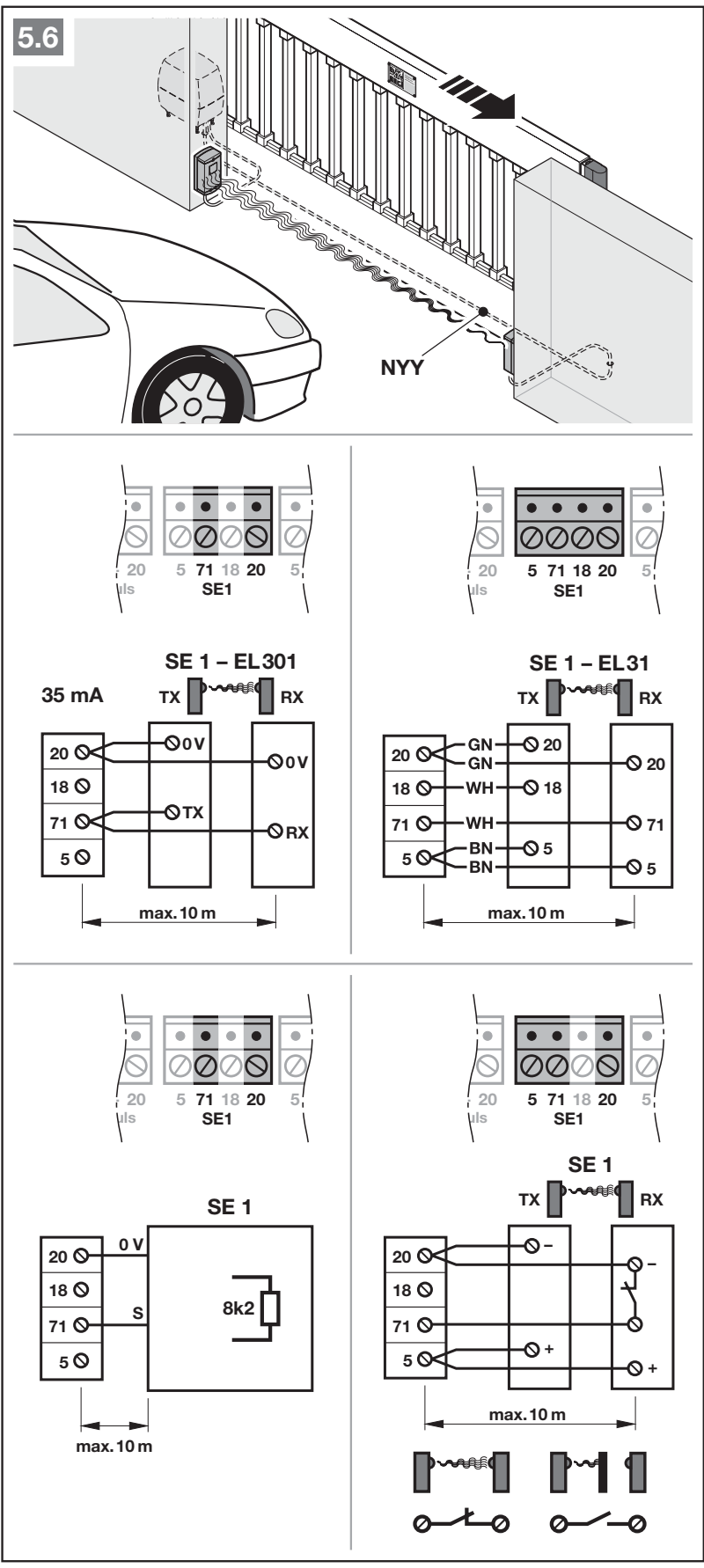

Fotocelule și intrări de siguranță SE1/SE2/SE3
| Intrare | Borne și reacția ilustrată în instrucțiuni |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = semnal. Intervine la închidere și inversează scurt sensul de deplasare. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = semnal. Acționează la deschidere, cu inversare scurtă a sensului. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 73 = semnal. Acționează la închidere, cu inversare scurtă a sensului. |
După conectare, un specialist setează și testează direcția de acționare și inversarea sensului pentru fiecare dispozitiv de protecție, în funcție de poarta respectivă. SE1 și SE2 acceptă fotocelule dinamice cu două fire, fotocelule cu trei fire testate sau netestate, muchie de siguranță rezistivă de 8k2 și dispozitivul de siguranță prevăzut pentru muchie. Pentru SE3 sunt prezentate aici fotocelulele; nu preluați pentru SE3 schema de conectare a muchiei de siguranță rezistive de la SE1/SE2. Conectarea a două fotocelule la un singur circuit necesită un expandor LSE2. Conform manualului, dispozitivele de protecție netestate sunt permise numai pentru protejarea bunurilor.

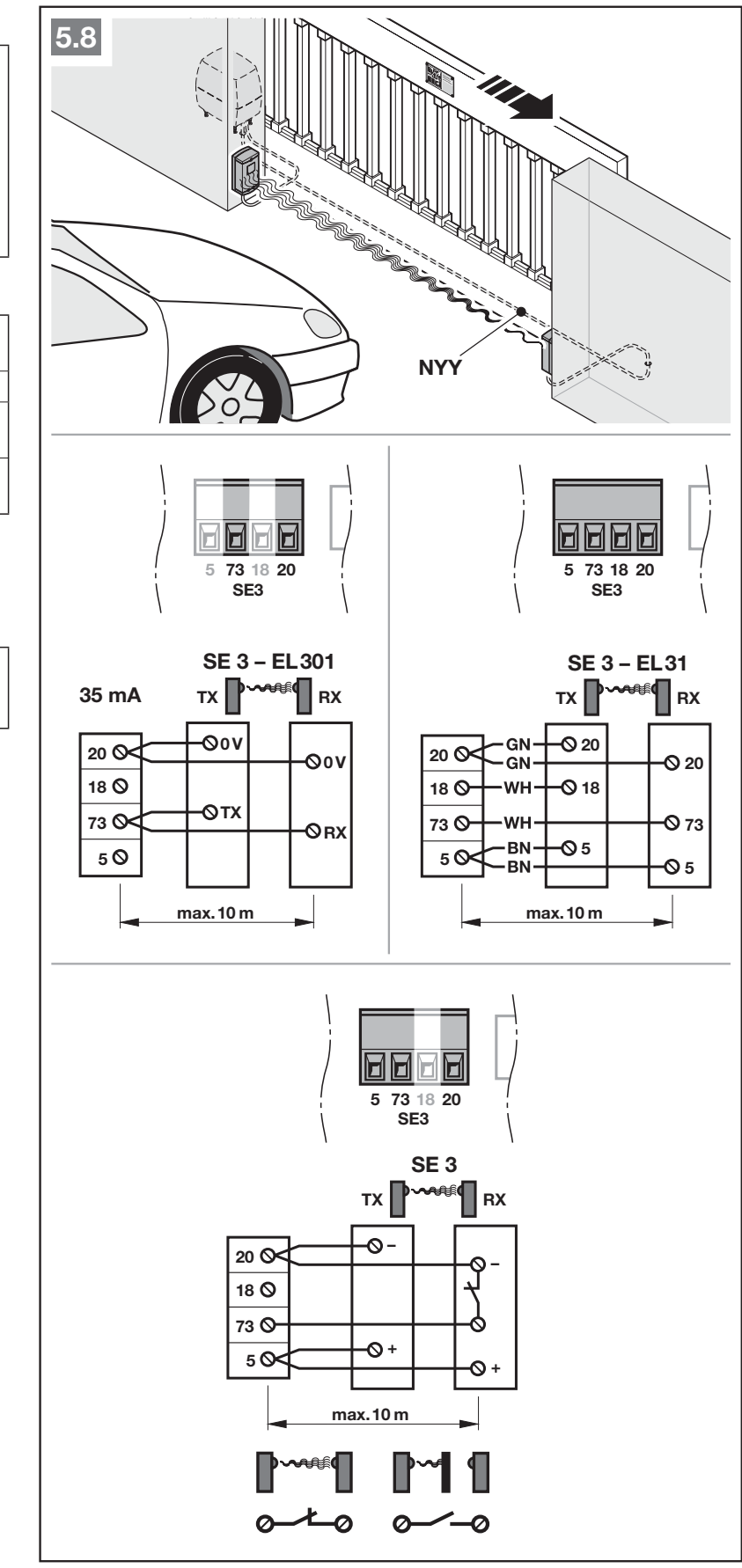

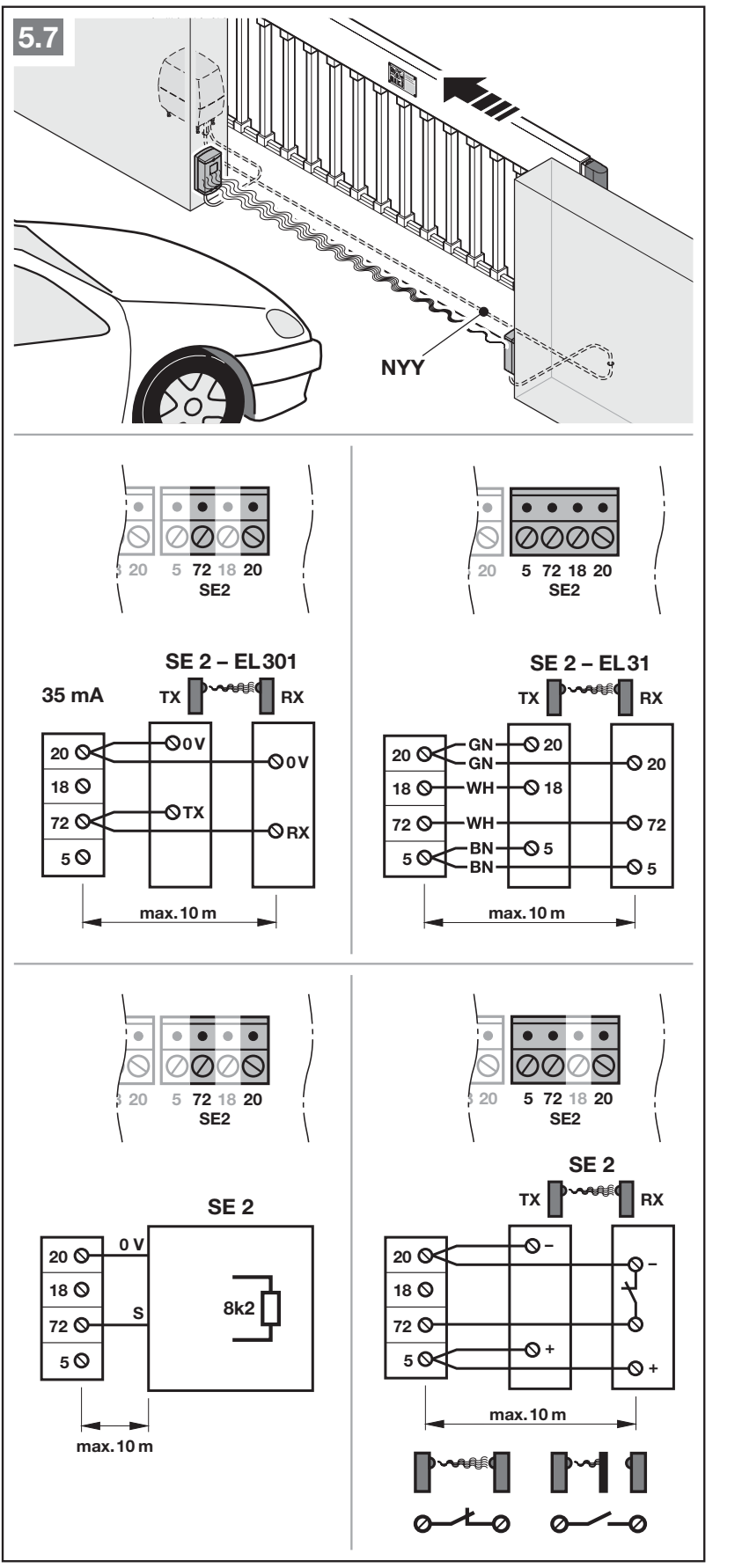

EL301 – schema exactă de conectare conform schemei originale
EL301 este un ansamblu dinamic cu două fire, cu un consum de 35 mA conform imaginii. Pentru SE1, conectați TX 0 V și RX 0 V → 20, borna marcată TX → 71 și borna marcată RX → 71. Pentru SE2, înlocuiți 71 cu borna 72, iar pentru SE3 cu borna 73. În această schemă EL301 specifică, borna 5 și borna de test 18 nu se folosesc. Marcajele TX/RX indică bornele sistemului; nu le atribuiți o alimentare proprie de +24 V sau o polaritate preluată de la alte fotocelule.
În cazul EL31 următoarele conexiuni merg de la placa motorului la fotocelulă. Alimentarea receptorului RX și a emițătorului TX: placă 20 → 20 (0 V/−, GN), placă 5 → 5 (+24 V DC, BN). Testul receptorului RX: placă 18 → 18 (WH). Conductorul de semnal WH de la receptorul RX conectați-l pe placa motorului la 71 pentru SE1, 72 pentru SE2 sau 73 pentru SE3. Folosiți imaginea completă pentru SE-ul respectiv și comparați marcajele fotocelulei livrate cu cele din manualul acesteia. Pentru un alt contact cu alimentare proprie, folosiți schema aferentă; un contact NC fără potențial nu trebuie confundat cu alimentarea +/−.
Conectați toate dispozitivele de siguranță înainte de învățare. După adăugarea sau modificarea dispozitivelor de siguranță, efectuați o nouă învățare meniul 10 și teste funcționale. Modificarea direcției de acționare, a inversării sensului, a vitezei și a forței în meniurile extinse trebuie efectuată de un specialist.

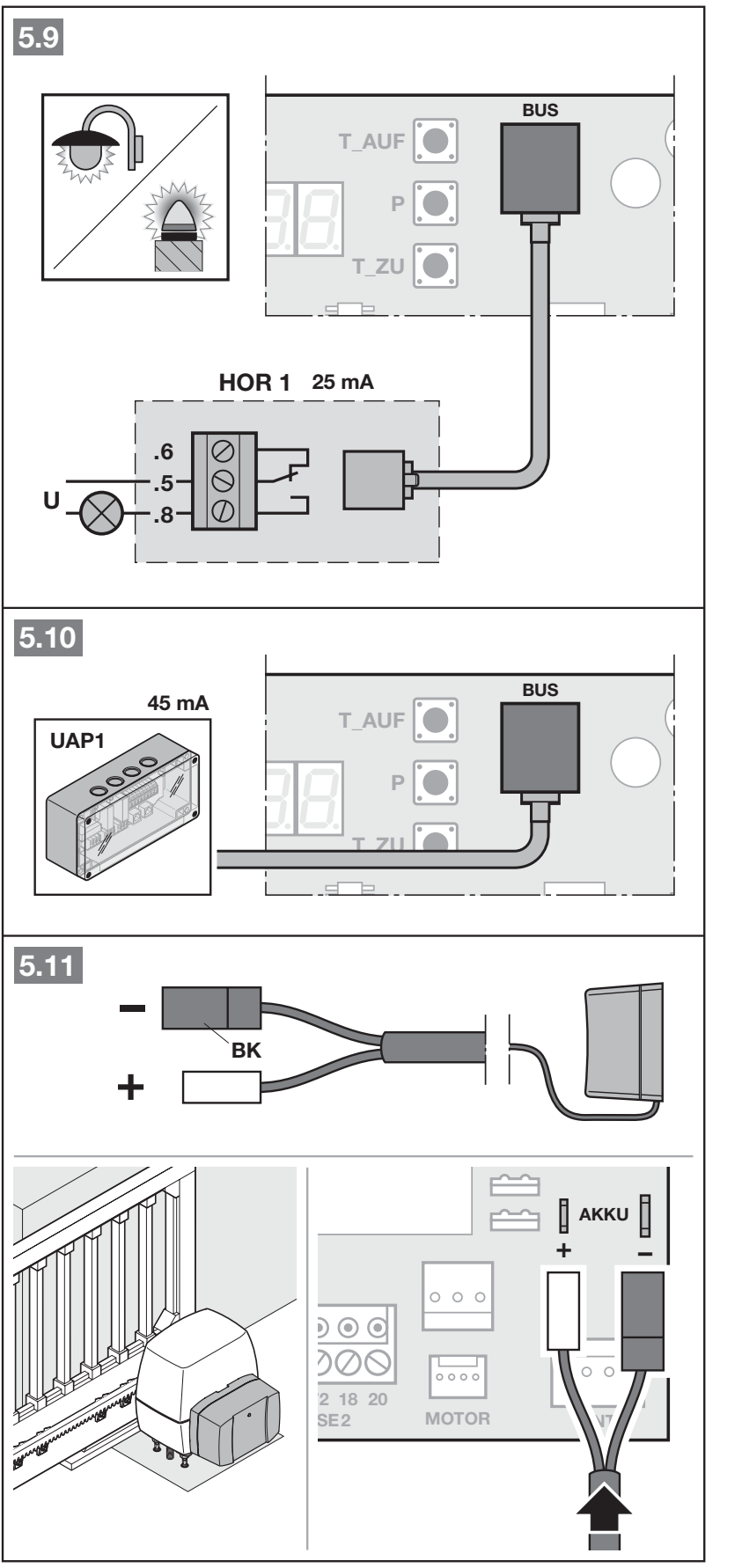

Module opționale și receptor extern
| Dispozitiv | Conectare / funcție |
|---|---|
| Receptor extern cu cablu | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impuls); YE → 23 (deschidere parțială). HEI3 BiSecur are conectorul corespunzător, iar ESEI BiSecur se conectează la BUS. |
| HOR1 / UAP1 / UAP1-300 | Conectorii BUS corespunzători, conform imaginii; HOR1 are un consum de 25 mA, iar UAP1 de 45 mA. Funcțiile releului extern din meniul 30. |
| HNA Outdoor | Conexiune dedicată AKKU, cu comutare automată în cazul unei pene de curent. În orientarea din imagine, borna + se află în stânga, iar borna − în dreapta; conductorul negru BK se conectează la −. Folosiți conectorul original și respectați marcajul polarității acumulatorului prevăzut. Înainte de service, scoateți conectorul; nu considerați deconectarea de la rețea drept deconectarea completă a motorului. |

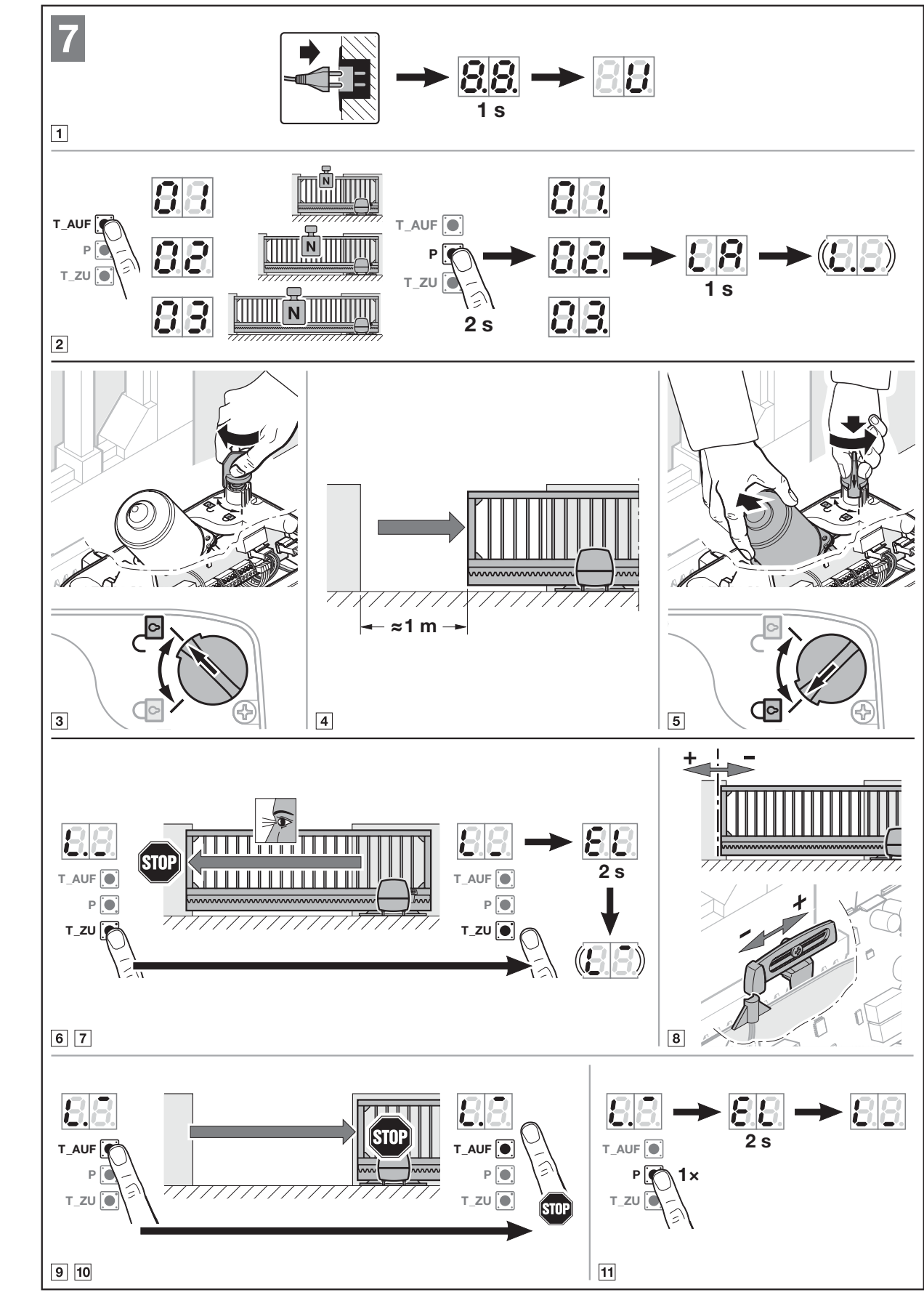

Prima punere în funcțiune și selectarea tipului 03
Dispozitivele de siguranță trebuie să fie conectate, traseele optice libere, poarta în stare mecanică bună, iar zona închisă accesului persoanelor. În timpul învățării se memorează pozițiile de capăt, forțele și dispozitivele de protecție conectate. Direcția se determină în timpul învățării; după punerea în funcțiune reușită, aceasta poate fi modificată numai prin resetarea din fabrică și o nouă învățare.
- Porniți alimentarea. Afișajul indică mai întâi 8.8., apoi U. Tipul este preselectat la livrare; după resetarea din fabrică, selectați cu butonul T_AUF 03 pentru LineaMatic H. Selectați numai tipul care corespunde motorului instalat; o altă selecție modifică vitezele și setările de siguranță.
- Țineți apăsat P. Țineți apăsat aproximativ 2 secunde. După afișarea tipului și a mesajului LA, unitatea trece la învățarea pozițiilor de capăt.
- Deblocați poarta, deschideți-o aproximativ 1 m și blocați din nou motorul. Țineți apăsat T_ZU; poarta trebuie să se deplaseze în direcția de închidere. Dacă se deplasează în direcția opusă, eliberați scurt butonul și țineți din nou apăsat T_ZU, conform procedurii producătorului.
- După oprirea la limitatorul magnetic de capăt, eliberați butonul ținut apăsat. Dacă poziția de închidere nu este corectă, deplasați sania magnetică, țineți scurt apăsat T_AUF pentru ca poarta să se îndepărteze de limitatorul de capăt, apoi țineți apăsat T_ZU până când se oprește din nou la limitator. Repetați procedura dacă este necesar.
- Țineți apăsat T_AUF până la poziția de deschidere dorită, eliberați-l, reglați fin cu T_AUF/T_ZU și memorați apăsând P.
- Pentru învățarea forțelor, apăsați scurt T_ZU și lăsați poarta să se închidă; apoi apăsați T_AUF și lăsați-o să se deschidă complet. Dispozitivul de siguranță nu trebuie activat în timpul învățării forțelor.
- Configurați receptorul extern, dacă există, conform manualului acestuia. Verificați dispozitivele de protecție și forțele întregii porți, montați capacele și explicați utilizatorului procedura de deblocare manuală.

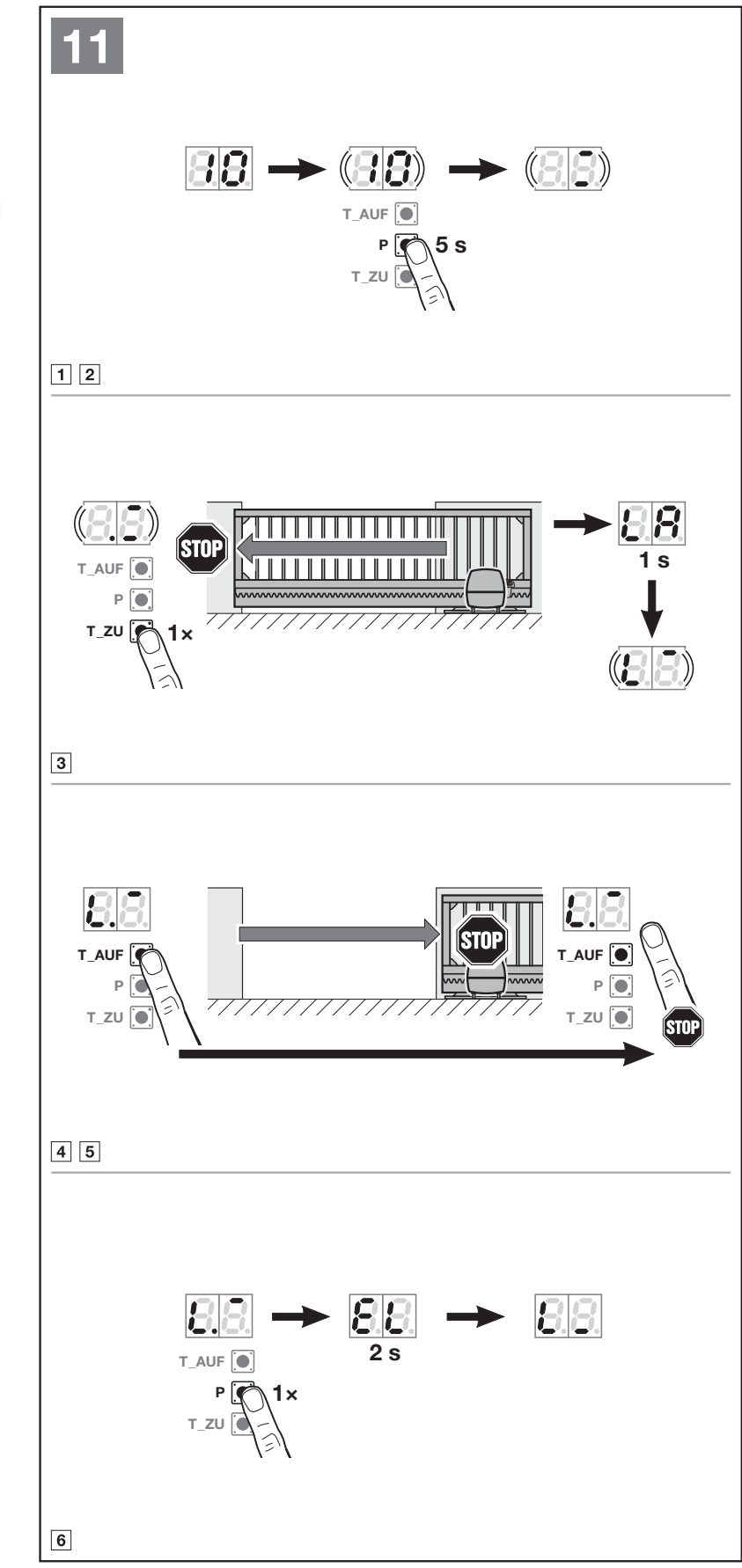

Reînvățare după modificarea porții sau a dispozitivelor de siguranță

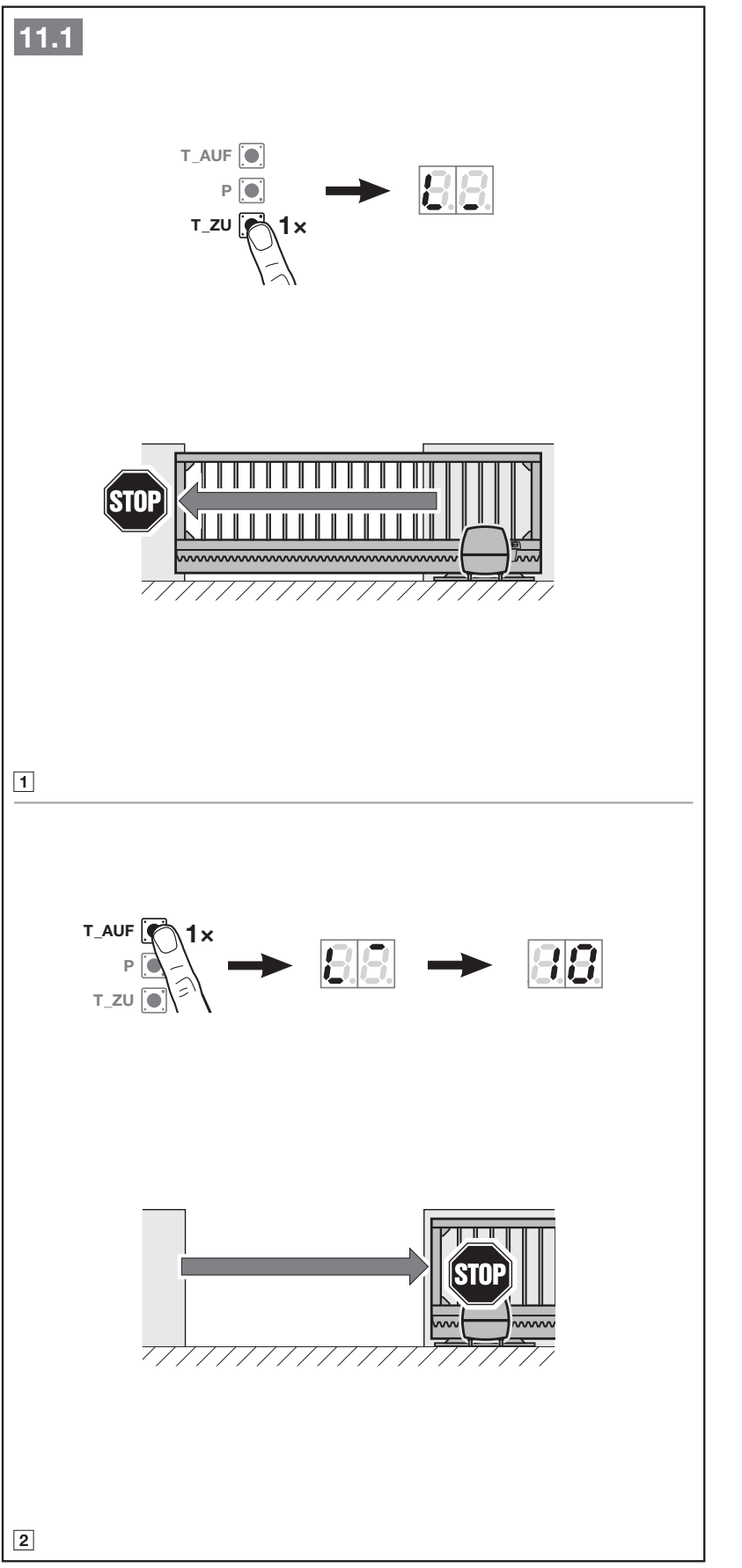

Meniul 10 șterge cursa și forțele memorate până atunci. După activare, procedura nu poate fi întreruptă înainte de finalizare; învățarea trebuie dusă la capăt. Se utilizează după modificarea pozițiilor de capăt, a mecanicii, după service sau după adăugarea fotocelulelor ori a muchiei de siguranță. Nu are o limită de timp obișnuită.
- Deschideți poarta aproximativ 1 m, selectați meniul 10 și țineți apăsat P timp de 5 secunde.
- Apăsați T_ZU și lăsați poarta să ajungă la limitatorul de capăt de închidere.
- Țineți apăsat T_AUF până la poziția de deschidere dorită, reglați fin dacă este necesar și confirmați cu P.
- Porniți închiderea completă cu T_ZU, apoi deschiderea completă cu T_AUF, pentru ca forțele să fie învățate din nou.
- La finalizare, 10 clipește rapid aproximativ 2 secunde, apoi rămâne aprins continuu. Selectați 00 și apăsați scurt P pentru a reveni la funcționare. Verificați toate dispozitivele de siguranță și setările de funcționare.
Programarea prin afișaj

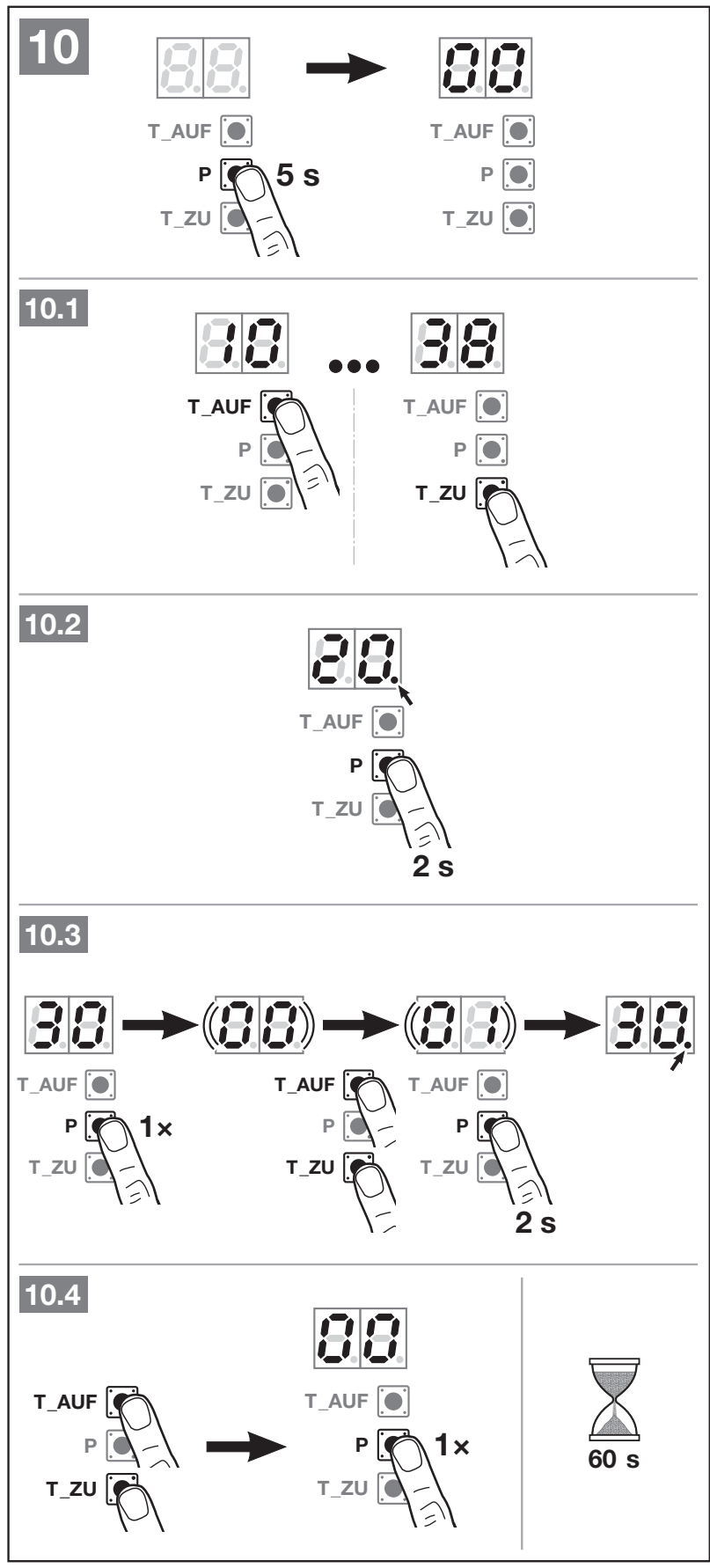

Pentru a accesa meniul, țineți apăsat P aproximativ 5 secunde, până când apare 00. T_AUF/T_ZU selectează meniul sau parametrul. Pentru o funcție independentă, țineți apăsat P timp de 2 secunde; pentru un meniu cu parametri, apăsați mai întâi scurt P, selectați parametrul și țineți apăsat P timp de 2 secunde pentru a-l memora. Punctul de lângă număr indică opțiunea activă. Meniul 00 și o apăsare scurtă pe P încheie programarea; limita de timp obișnuită este de 60 de secunde. Nu presupuneți că un parametru nou a fost memorat fără confirmare.
Tabelele prezintă opțiunile și procedura de memorare a acestora. După configurare, verificați parametrul activ și funcționarea întregii porți. Sunt prezentate meniurile publice; setările de service pentru forță, viteză și limitele de inversare trebuie efectuate de un specialist.
Meniurile 30 și 31 – parametrii releului
| Parametru | Semnificație |
|---|---|
| 00 | Funcția de iluminare: externă pentru 30, internă pentru 31. Meniul 30/00 activează 26; meniul 31/00 activează 22. |
| 01 / 02 / 03 | Semnalizare pentru poziția deschisă / închisă / parțial deschisă. |
| 04 | Semnal de impuls la comanda de deschidere; în meniul 30, și la deschiderea parțială pentru releul extern. |
| 05 | Semnalizarea unei erori. |
| 06 | Semnal continuu la pornire/în timpul avertizării prealabile. |
| 07 | Semnal intermitent la pornire/în timpul avertizării prealabile. |
| 08 | Releul este cuplat în timpul mișcării și decuplat în pozițiile finale. |
| 09 | Semnalizarea intervalului de service In. |
| 10 | Semnal intermitent la pornire/în timpul avertizării prealabile, doar la închidere. |
Pentru parametrii 01–10, se activează meniul 25 pentru releul extern și meniul 20 pentru releul intern. Avertizarea prealabilă este activă doar dacă meniul 32 este activat. Prin urmare, verificați întotdeauna modificarea releului împreună cu meniul asociat automat.
Meniurile 32, 34 și 35 – opțiuni de temporizare
| Parametrul meniului 32 | Timp / funcție |
|---|---|
| 00 | dezactivată |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parametrul meniului 34 | Timp / funcție |
|---|---|
| 00 | dezactivată |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parametrul meniului 35 | Timp / funcție |
|---|---|
| 00 | dezactivată |
| 01 | la fel ca 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Activați automatizarea 34/35 numai după ce ați programat fotocelula. La activarea acestora, avertizarea preliminară 32/02 se setează automat, adică 2 secunde. În timpul închiderii automate, o nouă comandă oprește poarta. Setați deschiderea parțială din meniul 36; dacă este prea aproape de poziția închisă, unitatea va raporta eroarea 1 și va folosi cea mai mică poziție permisă.
Comandă de la distanță prin receptor extern
LineaMatic H este disponibil în această ofertă individuală fără receptor radio. Pentru comanda de la distanță, trebuie adăugate un receptor adecvat și un emițător compatibil. Memoria telecomenzilor și procedura de programare sunt stabilite de receptorul utilizat.
- Deconectați alimentarea de la rețea și eventualul acumulator, apoi conectați receptorul conform propriului manual și schemei plăcii.
- Pentru receptorul cu cablu ilustrat, conectați GN la 20 (0 V/−), BN la 5 (+24 V DC), WH la 21 (impuls) și YE la 23 (deschidere parțială). Includeți consumul receptorului în limita totală de 250 mA.
- Conectați receptorul dedicat cu conector HEI3 BiSecur la priza corespunzătoare; ESEI BiSecur se conectează la mufa de sistem BUS. Nu utilizați BUS ca alimentare universală +/−.
- Memorați codurile telecomenzilor pe receptor conform instrucțiunilor acestuia. Apoi testați individual funcția de impuls, deschiderea parțială și eventualele canale suplimentare, cu zona securizată.
Nu așezați firul antenei lângă obiecte metalice. Verificarea poziției porții necesită un receptor și un emițător bidirecționale adecvate; nici frecvența de 868 MHz singură, nici un receptor oarecare nu garantează această funcție.
Resetarea din fabrică a sistemului de acționare
Resetarea sistemului de acționare la setările din fabrică
Resetarea din fabrică restabilește setările și șterge cursele și forțele memorate. Apoi trebuie selectat din nou tipul 03 pentru LineaMatic H și trebuie finalizată programarea. Meniul 10 servește la reprogramarea separată a cursei și a forțelor. Ștergerea telecomenzilor de pe receptorul extern conectat se efectuează pe receptor, conform propriului manual.

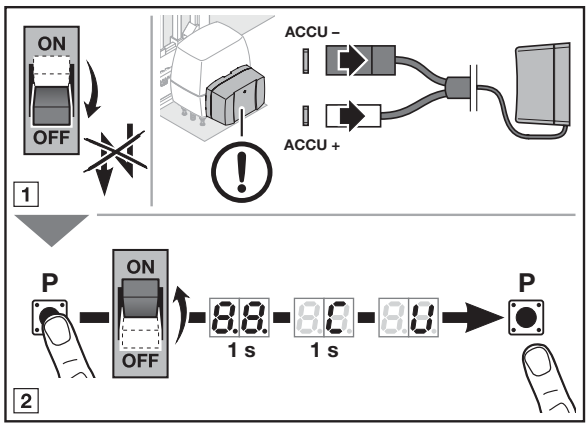

- Deconectați alimentarea de la rețea și acumulatorul de urgență, conform ilustrației. Asigurați poarta împotriva mișcării.
- Țineți apăsat butonul P și restabiliți alimentarea de la rețea.
- Țineți apăsat P pe durata afișării 8.8. și C, până când apare U, apoi eliberați butonul.
- Selectați tipul corect 03 pentru LineaMatic H și reluați întreaga procedură de punere în funcțiune. Verificați funcționarea receptorului extern, siguranța, timpii și forțele.
Cursă de referință după deblocare sau întreruperea alimentării
Dacă poziția nu este cunoscută după o întrerupere a alimentării sau după trei intervenții ale limitării forței, poate fi necesară o cursă de referință. Următorul impuls o va porni numai în direcția de închidere, cu viteză redusă și fără limitarea forței. Zona trebuie să fie securizată; dacă nu este protejată de o fotocelulă sau de un alt dispozitiv, cursa se poate efectua numai cu poarta în câmpul vizual. După decuplarea manuală, dacă nu a avut loc o întrerupere a alimentării, după asigurarea porții trebuie să deconectați din nou alimentarea, pentru ca noua referință să fie stabilită conform instrucțiunilor.
Diagnosticarea afișajului
| Afișaj | Semnificație / procedură |
|---|---|
| U | Sistemul de acționare nu este programat; efectuați punerea în funcțiune. |
| 8.8. | Pornirea sistemului de acționare; nu indică neapărat o eroare. |
| 1 cu punct intermitent | Nu se poate seta limita de inversare sau poziția parțială; verificați dacă există un obstacol și distanța față de poziția închisă. |
| 2.1 / 2.2 / 2.3 | Protecție SE1 / SE2 / SE3: obstacol, aliniere incorectă, cablaj sau dispozitiv deteriorat. |
| 3 / 5 | Limitarea forței la închidere / deschidere; îndepărtați obstacolul și verificați funcționarea mecanică, fără a mări automat forța. |
| 4 | Circuit HALT12–13 întrerupt; verificați circuitul NC și cablajul. |
| 6 | Eroare de sistem sau depășirea timpului de funcționare; un specialist va verifica resetarea și reprogramarea, iar în cazul unei defecțiuni a sistemului de acționare, va efectua repararea sau înlocuirea acestuia. |
| 7 | Eroare de comunicare a plăcii suplimentare; verificați cablurile, conectorii și modulul. |
| 8 | Introducere sau comandă nevalidă; verificați valoarea selectată. |
| 9 | Declanșarea/defecțiunea protecției testate sau a circuitului 8k2; îndepărtați obstacolul și verificați protecția. |
| 13 / 17 | Subtensiune / eroare de tensiune; verificați sursa și acumulatorul. |
| C | Punct de referință necunoscut; securizați zona și efectuați o cursă de referință. |
| In | Intervalul de service a expirat; solicitați verificarea ansamblului. |
Întreținere și predare în siguranță
Producătorul declară sistemul de acționare ca fiind fără întreținere, însă întreaga poartă necesită verificări periodice. Verificați lunar funcțiile de siguranță și de protecție, iar muchiile de siguranță rezistive 8k2 și protecțiile netestate, o dată la șase luni, conform instrucțiunilor. Verificați ușurința deplasării, fixarea cremalierei, ghidajele, cablurile deteriorate, curățenia fotocelulelor și funcționarea deblocării. Solicitați unui specialist să remedieze imediat deficiențele.
Înainte de întreținere, deconectați toate sursele de alimentare și împiedicați reconectarea acestora. După montaj și modificări, tehnicianul va verifica eficiența protecției, inversarea sensului de deplasare și forțele de operare. Tehnicianul va instrui utilizatorul, îi va preda manualele și va fixa eticheta de avertizare într-un loc vizibil pe poartă. Copiii nu trebuie să se joace în zona de mișcare; traversarea este permisă numai după oprirea completă.
Caracteristici tehnice Hörmann LineaMatic H 4554321
| Parametru | Valoare |
|---|---|
| Model / selectarea tipului | LineaMatic H /03 |
| Lățimea maximă a porții | 10000 mm |
| Greutate max. – cu sprijin pe sol / autoportantă | 800 kg /600 kg |
| Rețea electrică | 230/240 V AC,50/60 Hz; interval admis 170–260 V AC. |
| Tensiune de comandă | 24 V/37 V DC, comandă internă comutabilă; nu este o ieșire universală pentru accesorii. |
| Alimentarea accesoriilor | 24 V DC;5=plus,20=0 V; total max.250 mA. |
| Comandă radio | Receptorul extern se selectează separat; conectarea și memoria se configurează conform manualului acestuia. |
| Grad de protecție / temperatură | IP44 /−20 până la+60 °C |
| Umiditate maximă | 93%, fără condens |
| Consum în standby | Mai puțin de 0,5 W |
| Poziții de capăt | Senzor magnetic cu contact reed REED și poziții/forțe memorate electronic. |
| Cicluri pe zi/oră | Conform plăcuței de identificare. |
| Carcasă | Turnare metalică și plastic armat cu fibră de sticlă, rezistente la intemperii. |

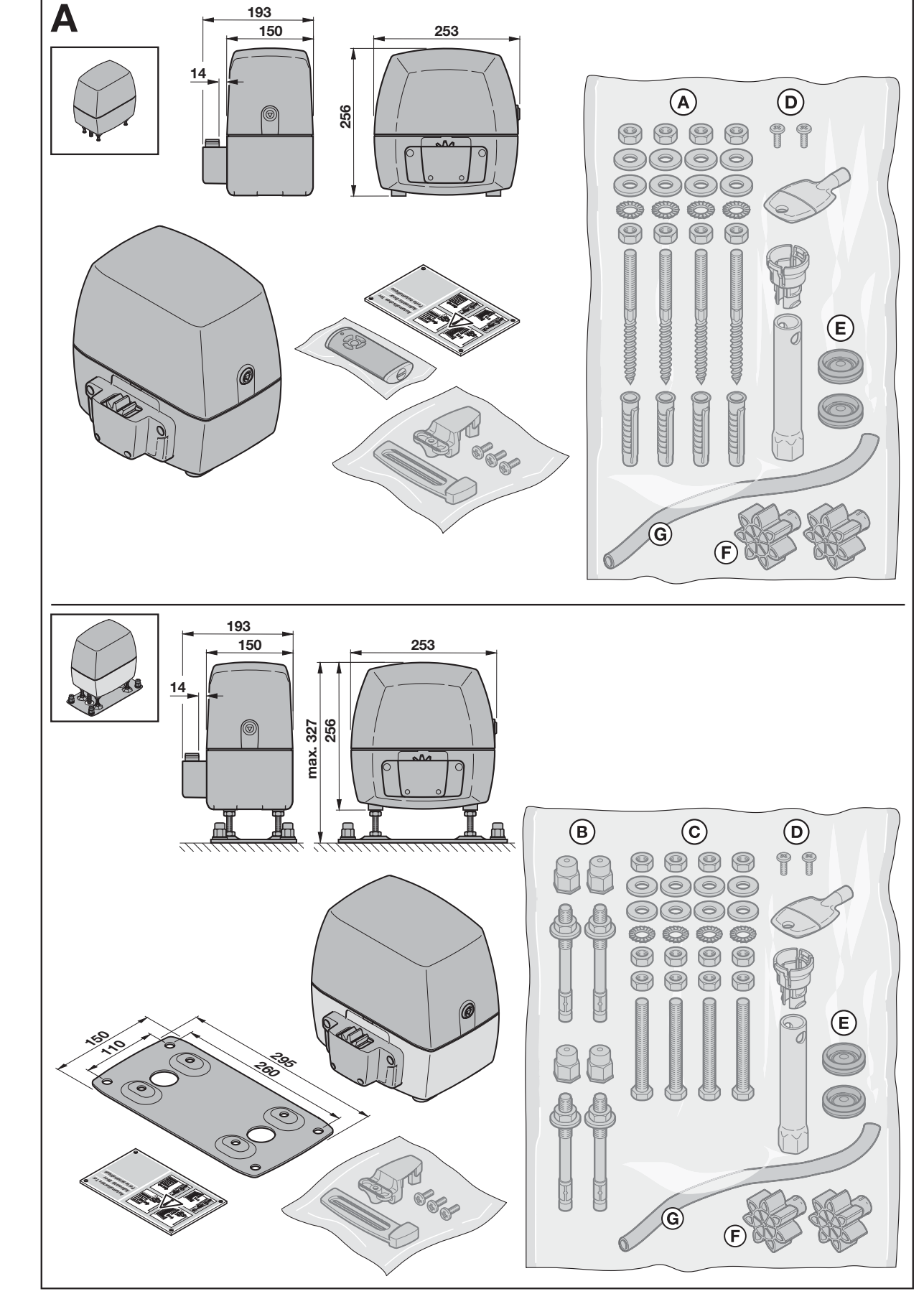

Desenul cotat indică dimensiunile carcasei 193 × 253 × 256 mm. La montarea pe placa de pardoseală, înălțimea totală se poate regla până la 327 mm; placa ilustrată are dimensiunile în plan de 260 × 295 mm. Alegeți înălțimea exactă de montare față de cremalieră în funcție de dimensiunea A, nu doar de dimensiunile exterioare ale carcasei.
