Descrierea produsului CAME BXV10AGS - motorizare individuală pentru poartă culisantă de până la 1000 kg (A)
Motor CAME BXV10AGS este destinat pentru porți culisante cu o greutate de până la 1000 kg și o lungime a canatului de până la 20 m. Are un întrerupător electromecanic de oprire. Motorul este ireversibil. Caracteristici tehnice detaliate ». Manual de descărcat ».
CAME BXV10AGS cu placa ZN7 este un motor pentru o poartă culisantă cu 1 000 kg și o lungime de 20 m. Alimentarea de la rețea este de 230 V AC, motorul este de 24 V DC; limitatoarele de cursă sunt mecanice. Evaluați împreună dimensiunile, greutatea și rezistența porții la deplasare.
Montajul și punerea în funcțiune trebuie efectuate de un tehnician calificat. Înainte de intervenție, deconectați alimentarea de la rețea și eventualele baterii. Verificați opritoarele fixe, protecția zonelor periculoase, funcționarea dispozitivelor de siguranță și forța porții montate.
Înainte de montaj, verificați eticheta, ZN7, versiunea H1 și meniul. Datele tehnice de mai jos se aplică versiunii descrise, cu F28 = 60–100 %, F8 = 1/2 și U3 = 0/1. Aceste trei setări nu identifică singure întregul firmware. Dacă marcajele sau conectorii diferă, consultați manualul corespunzător.
Motorul propriu-zis CAME BXV10AGS
Acest manual este destinat motorului propriu-zis CAME BXV10AGS (A). Oferta cu accesorii este disponibilă în pagina setului CAME BXV10AGS.
Lungimea maximă de 20 m se referă la canatul porții; aceasta nu reprezintă automat lățimea pasajului liber. Selectarea opțiunii A1 nu mărește capacitatea reală de încărcare a motorului.
Accesorii și exemple de conectare
Dispozitivele de mai jos sunt exemple concrete pentru conexiunile indicate. Verificați conținutul pachetului motorului propriu-zis și dacă accesoriile livrate corespund efectiv ofertei respective; pentru un alt model, consultați manualul acestuia.
| Componentă | Exemplu / utilizare |
|---|---|
| Fotocelule | CAME DIR10, 12/24 V AC/DC; rază de acțiune 10 m, borne și testare. |
| Lampă de semnalizare | CAME KLED24, 24 V AC/DC, 2 W; conectare 10–E. |
| Radio | CAME AF43S și TOP-432EE, exemplu de cod fix 433,92 MHz; verificați compatibilitatea codificării cu setările plăcii. |
| Cremalieră | Cremaliere, modul 4 pentru acest model. |
| Comandă | Întrerupătoare, butoane și cititoare; comenzi NO fără tensiune și STOP NC, conform plăcii. |
Montarea motorului
Cu motorul deblocat, poarta trebuie să se deplaseze ușor pe toată cursa, fără înclinări, roți deteriorate sau riscul de a ieși din ghidaj. Verificați opritoarele mecanice fixe în pozițiile deschis și închis, stabilitatea suportului și protecția zonelor în care canatul poate strivi pe cineva. În zona motorului nu trebuie să se acumuleze apă și acesta nu trebuie expus unui jet direct de apă. Dacă poarta culisantă are o portiță pietonală încorporată, deplasarea motorizată trebuie să fie posibilă numai după ce aceasta a fost asigurată în mod corespunzător.

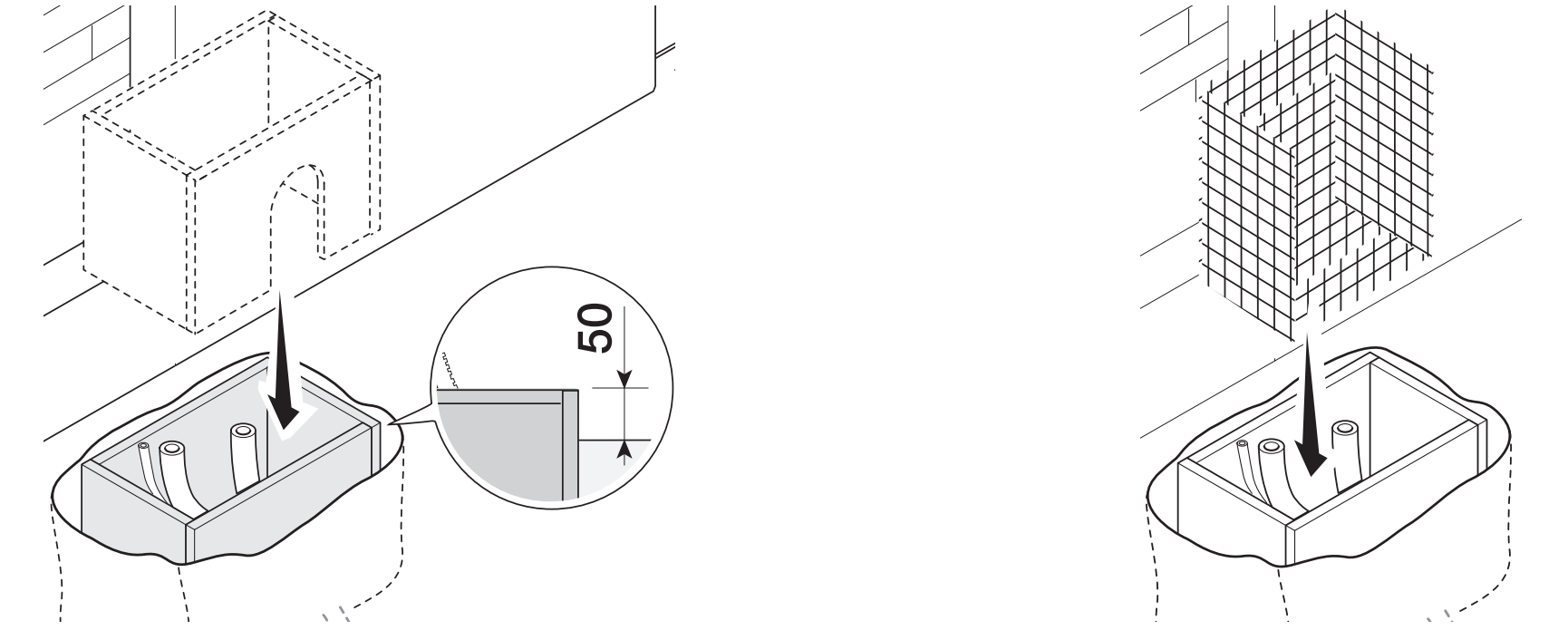

Fundație și placă de ancorare

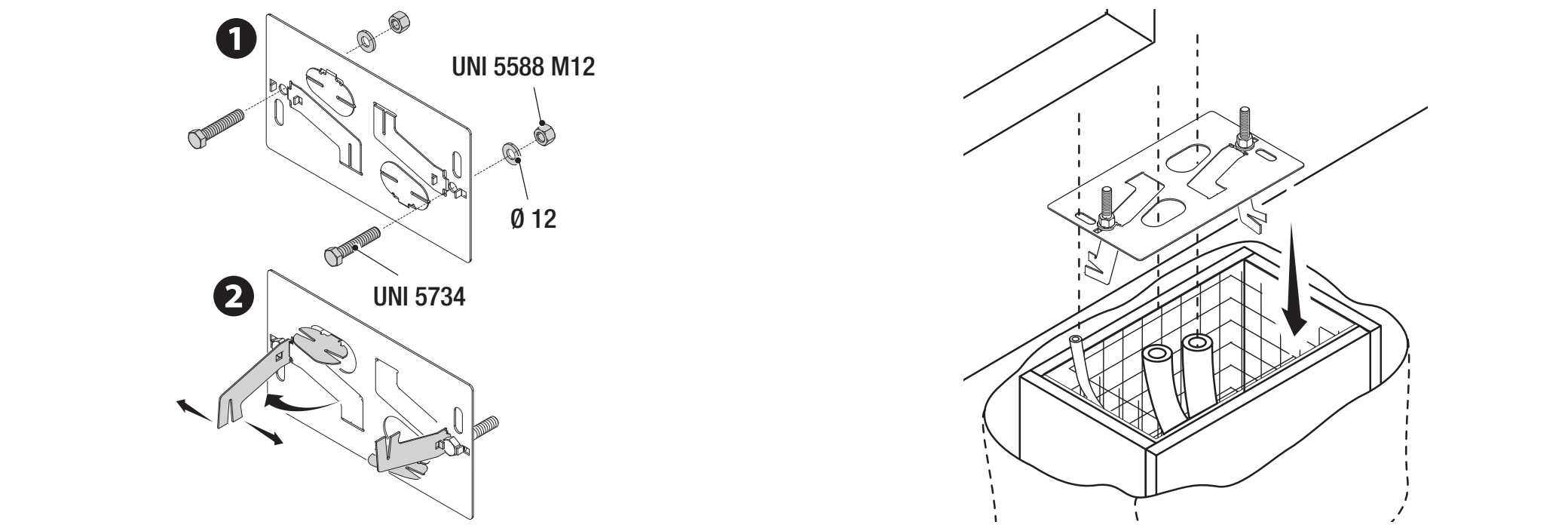

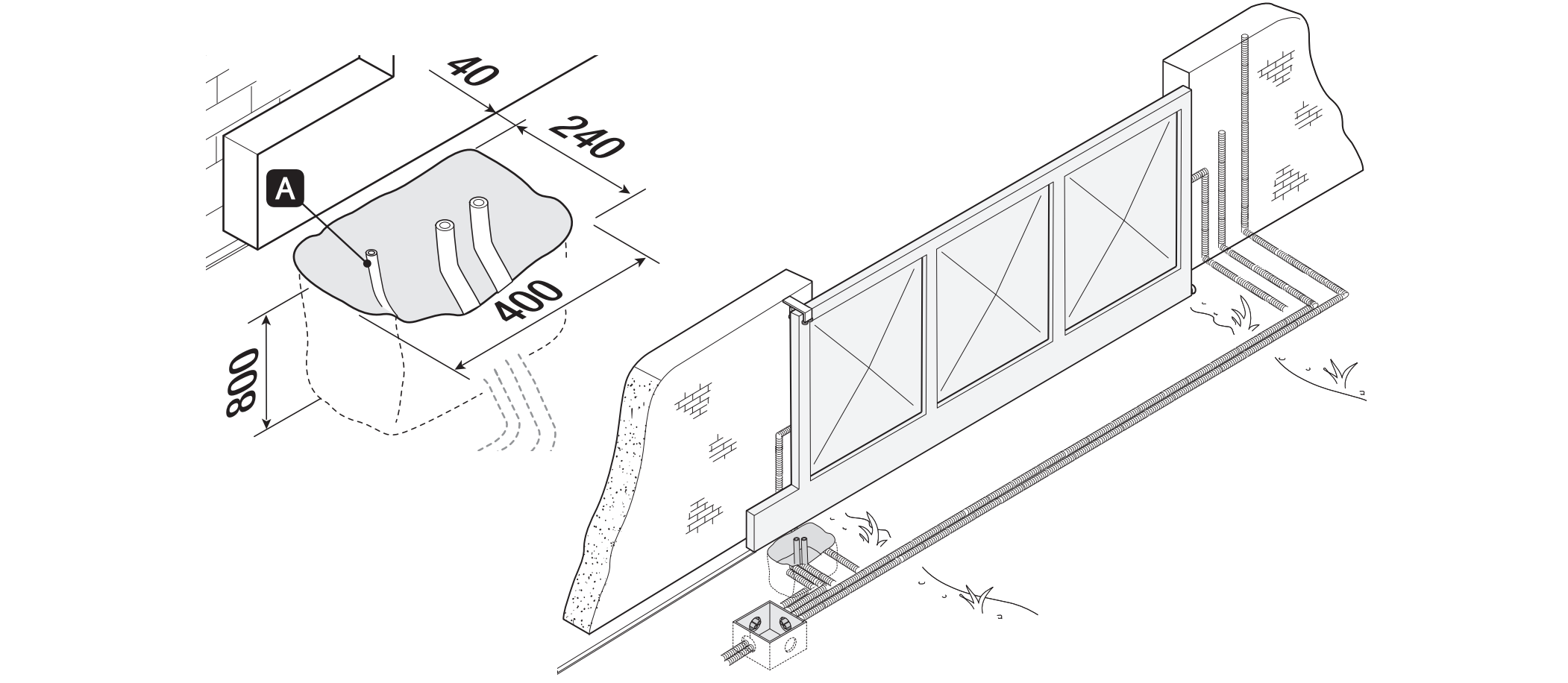

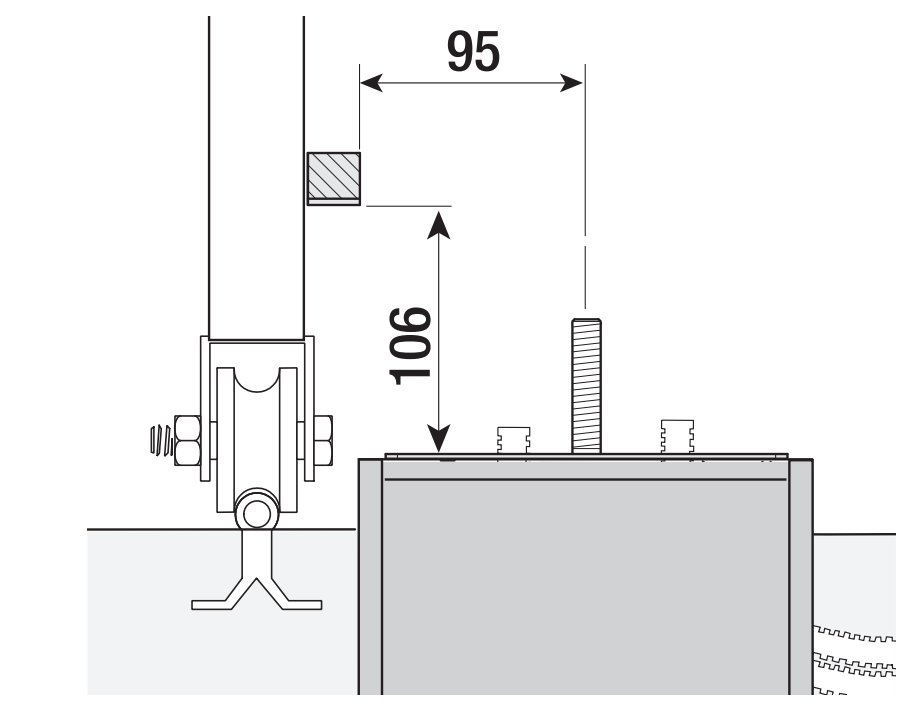

Un exemplu de montaj prevede un șanț de fundație de 400 × 240 mm și o adâncime de 800 mm. Adaptați dimensiunile fundației la teren și la poarta respectivă. Cofrajul depășește nivelul solului cu 50 mm; utilizați armătură și ancore M12. Pentru alimentarea motorului se recomandă o tubulatură de protecție Ø 40 mm, pentru accesorii Ø 25 mm, iar pentru eventualul cablu de deblocare Ø 20 mm.
Așezați placa de ancorare în poziție orizontală, treceți cablurile prin orificiile acesteia și lăsați porțiunile filetate ale ancorelor să iasă deasupra suprafeței. Lăsați betonul să se întărească cel puțin 24 de ore. Stabiliți poziția plăcii față de cremalieră conform ilustrației: distanța orizontală de 95 mm și înălțimea de 106 mm se raportează la suprafețele indicate în secțiune. Nu le confundați cu dimensiunile fundației.

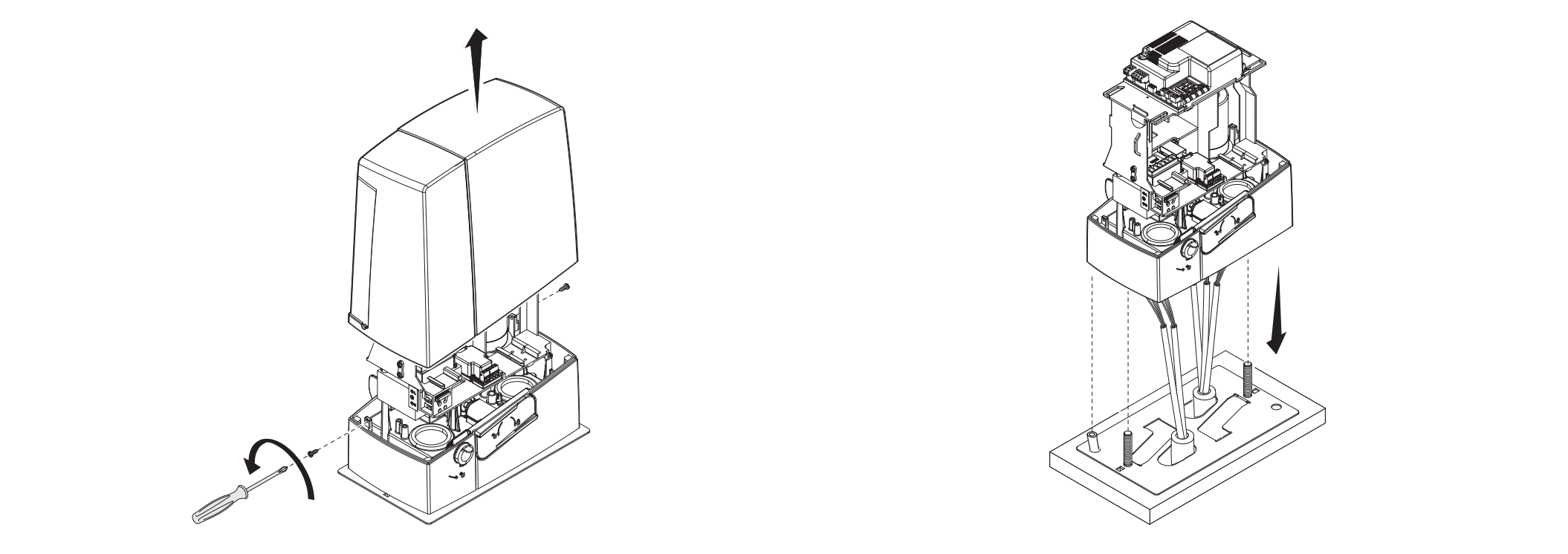

Montare și reglarea înălțimii

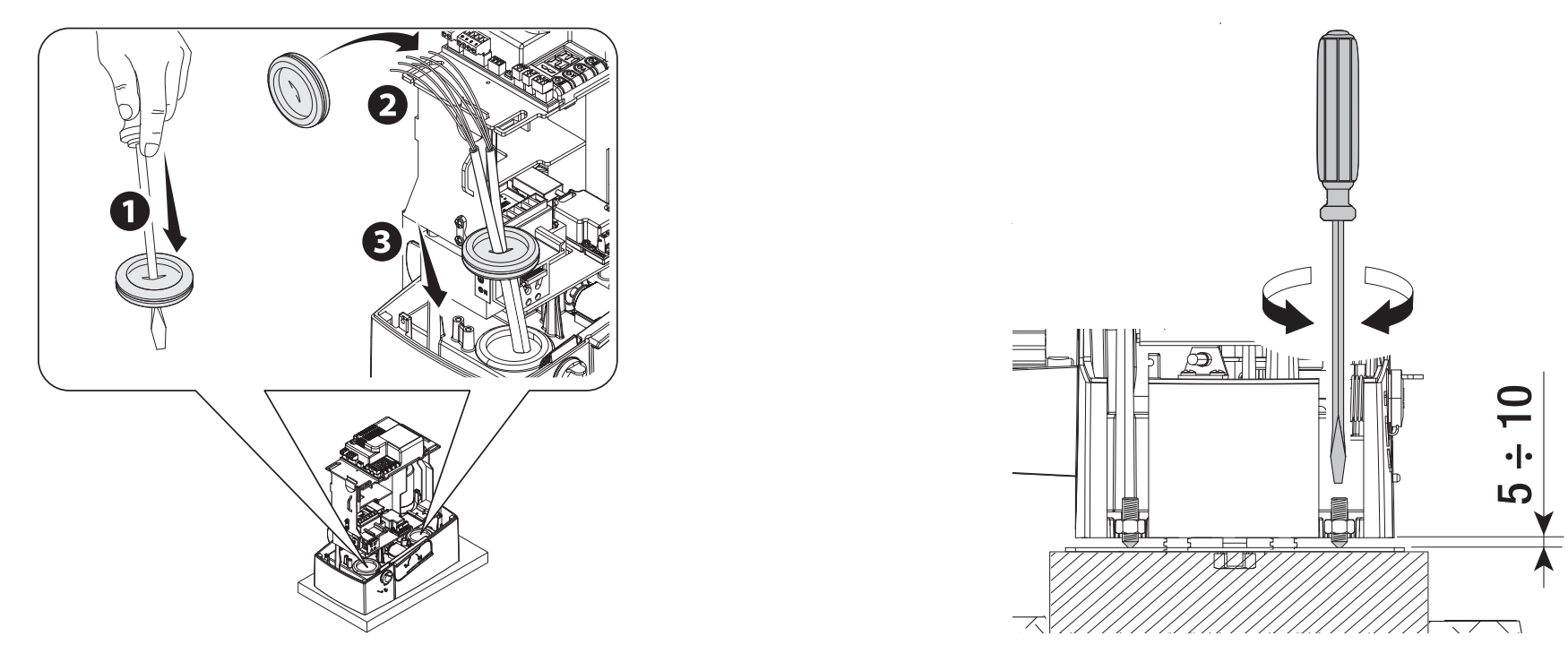

Îndepărtați capacul și montați motorul pe placă. Cablurile trebuie să treacă pe sub carcasă și prin presetupele montate corect. În timpul reglării, ridicați motorul cu ajutorul șuruburilor de reglare cu 5–10 mm, pentru a păstra o rezervă pentru reglarea angrenării.

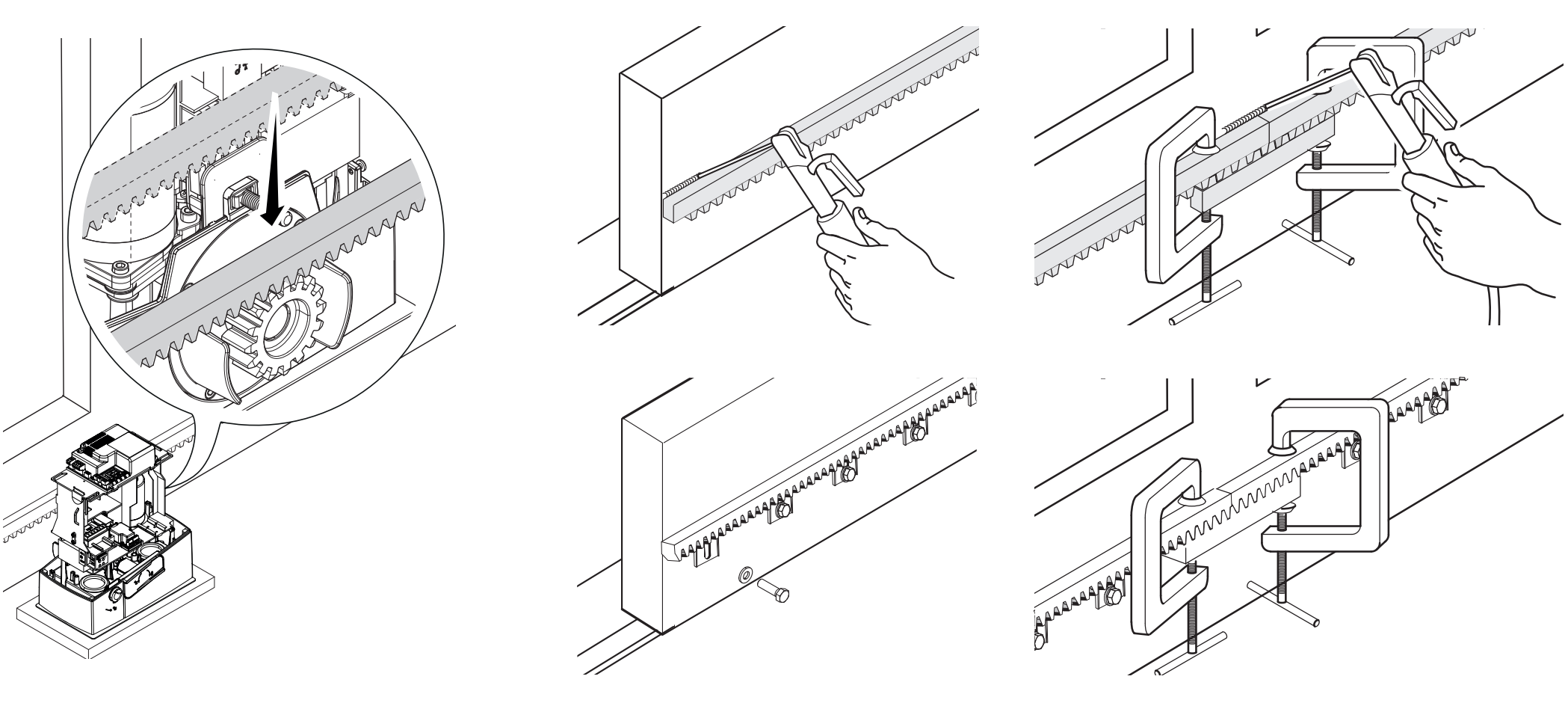

Cremalieră și jocul angrenajului
Deblocați motorul și fixați cremaliera deplasând manual canatul porții. La îmbinarea elementelor, folosiți o bucată auxiliară de cremalieră sub îmbinare, astfel încât dinții să se alinieze continuu. După montaj, reglați poziția verticală și orizontală a motorului.

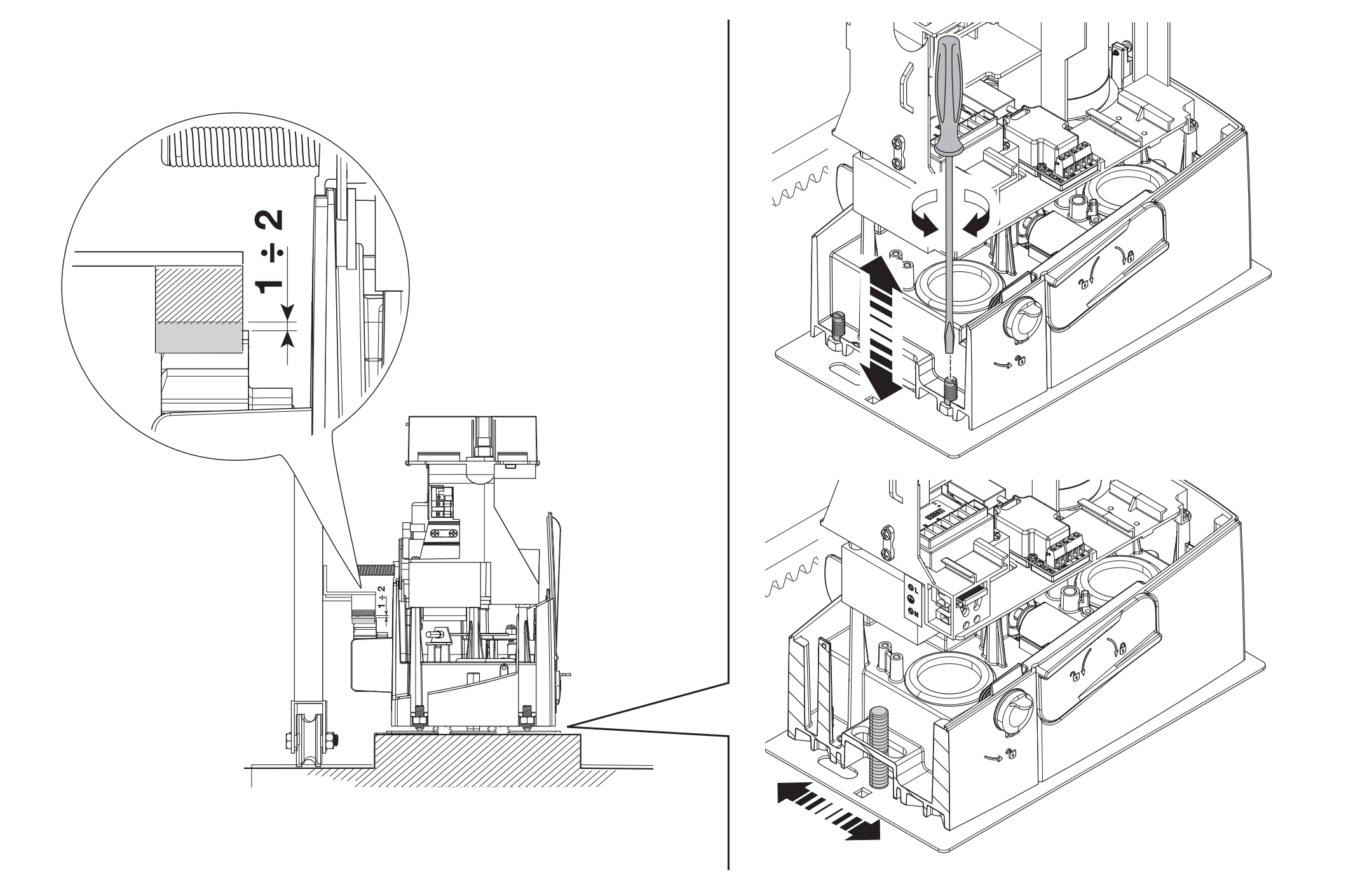

Lăsați un joc de 1–2 mm între cremalieră și pinion. Greutatea porții nu trebuie să se sprijine pe motor. Parcurgeți manual întreaga cursă, verificați angrenarea și îmbinările cremalierei și abia apoi strângeți piulițele și șaibele de pe ancore.
Limitatoare mecanice de cursă

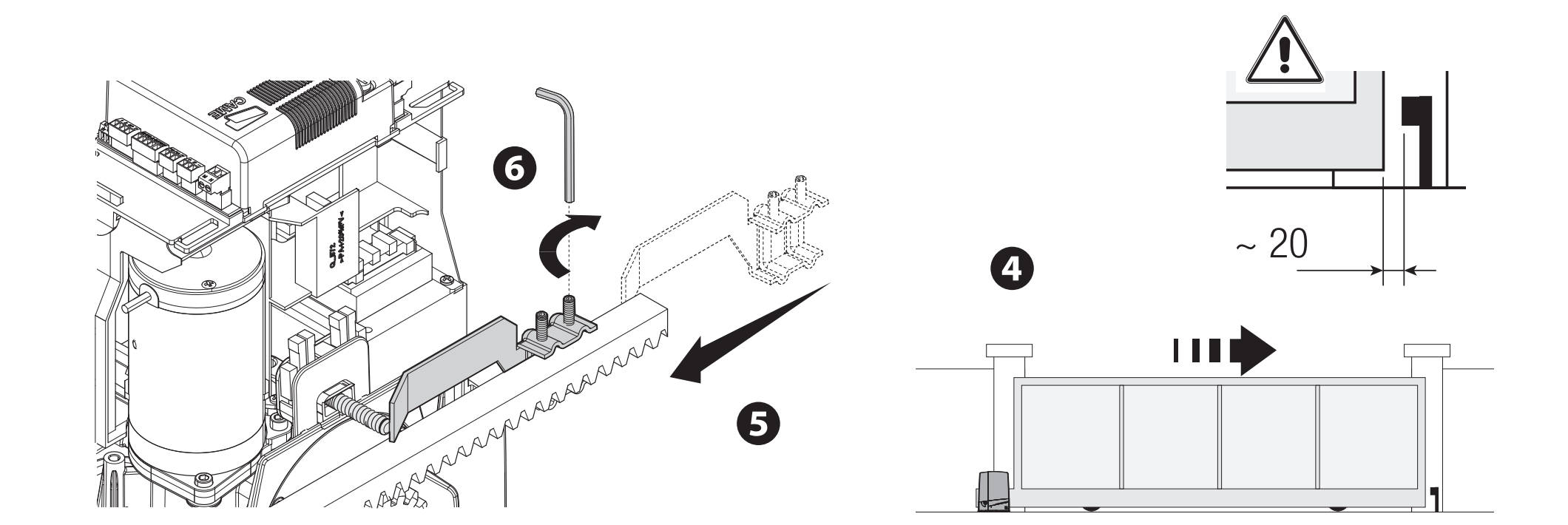

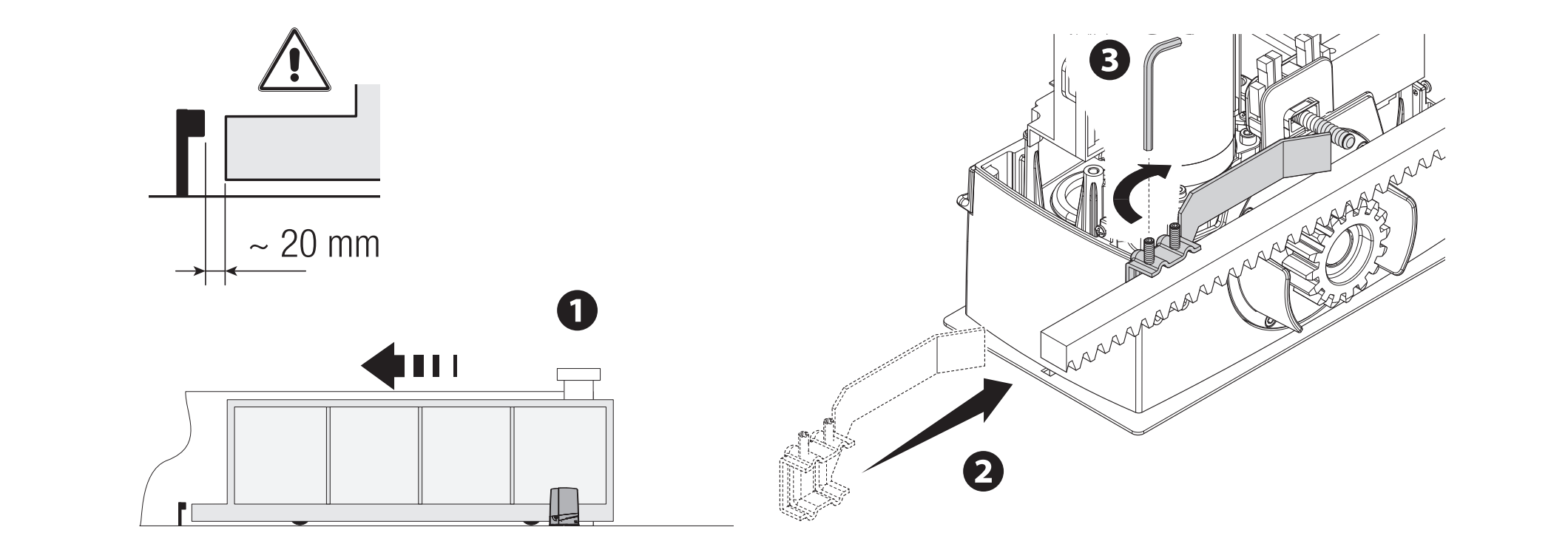

Deplasați manual canatul porții în poziția deschis. Fixați opritorul de acționare pentru deschidere pe cremalieră astfel încât rampa acestuia să acționeze în mod fiabil microîntrerupătorul cu arc. Reglați opritorul de închidere în același mod. Fixați ferm opritoarele; opritorul mecanic fix al porții și opritorul de acționare al motorului au roluri diferite.
În ansamblul ilustrat, lăsați aproximativ 20 mm până la opritorul fix. Verificați oprirea efectivă la viteza și sub sarcina reale.
Cablare
| Conectare | Cablu / condiție |
|---|---|
| Rețea 230 V AC, L/N/PE | 3G × 1,5 mm² până la 20 m; 3G × 2,5 mm² pentru 20–30 m. |
| Elemente de comandă | Numărul de conductoare în funcție de comandă, secțiune de 0,5 mm² pentru traseele scurte menționate. |
| Fotocelule DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Respectați conexiunea TX și contactul NC. |
| Antenă | RG58, maximum 10 m; recomandat până la 5 m. |
| RSE / CRP | UTP CAT 5; conexiune serială separată, nu pentru alimentarea motorului. |
Numărul de conductoare trebuie să acopere întreaga schemă selectată. Pentru trasee mai lungi, consumatori conectați în paralel sau alte accesorii, tehnicianul trebuie să recalculeze secțiunea în funcție de curent și căderea de tensiune. Protejați cablurile împotriva deteriorării și a contactului cu motorul sau transformatorul; cablul de alimentare de la rețea și circuitele de joasă tensiune trebuie pozate cu o separare adecvată.

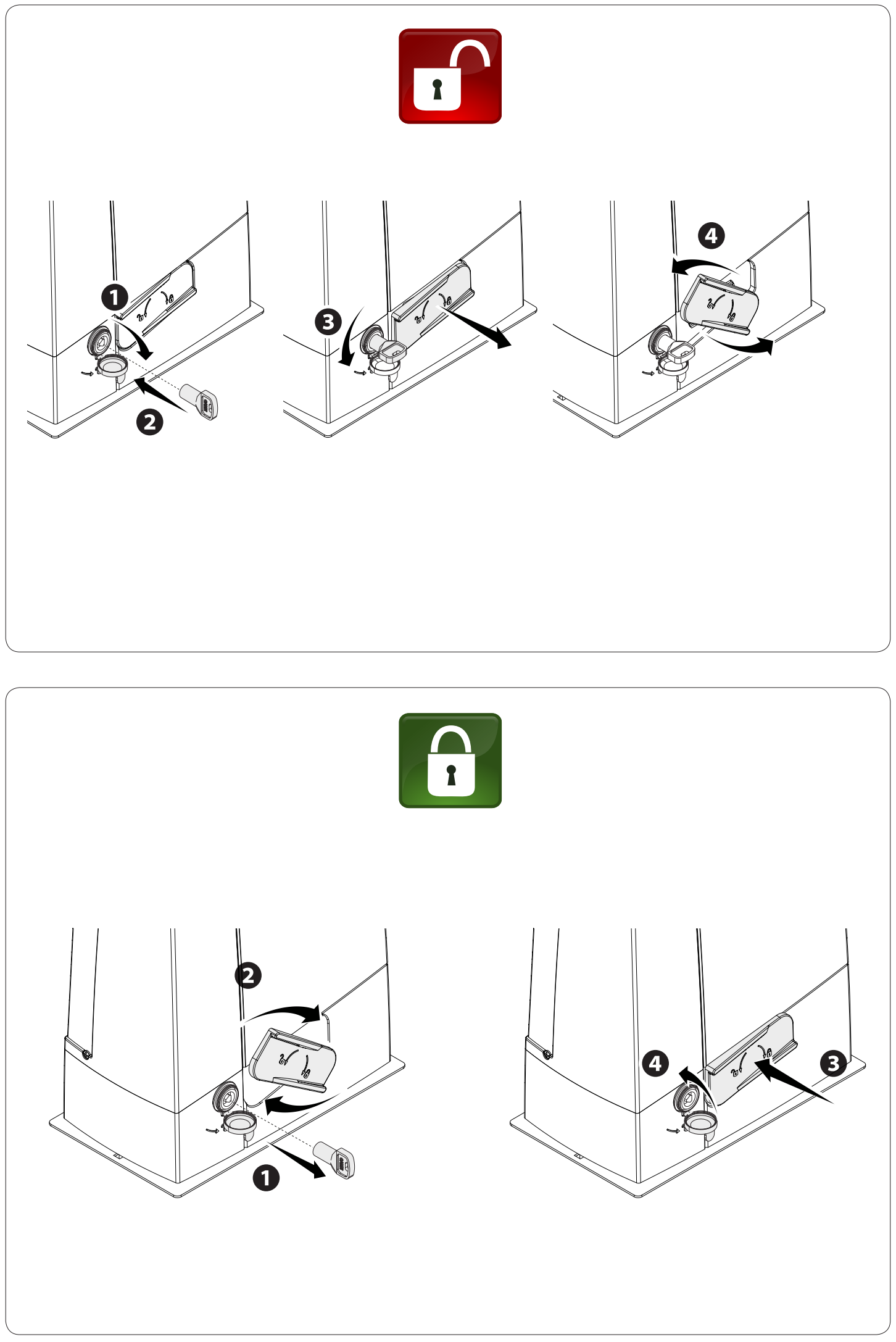

Deblocare manuală în caz de pană de curent
Înainte de deplasarea manuală, deconectați alimentarea și asigurați poarta. Deblocarea unei porți deteriorate sau dezechilibrate poate provoca o mișcare necontrolată.
- Introduceți cheia în încuietoare și rotiți-o în direcția săgeții din imagine.
- Trageți și deschideți maneta de deblocare conform imaginii.
- Deplasați poarta manual, controlat, fără persoane pe traiectorie.
- Pentru reblocare, readuceți maneta în poziția inițială și blocați mecanismul. Înainte de a comanda motorul, verificați dacă mecanismul de acționare este blocat.

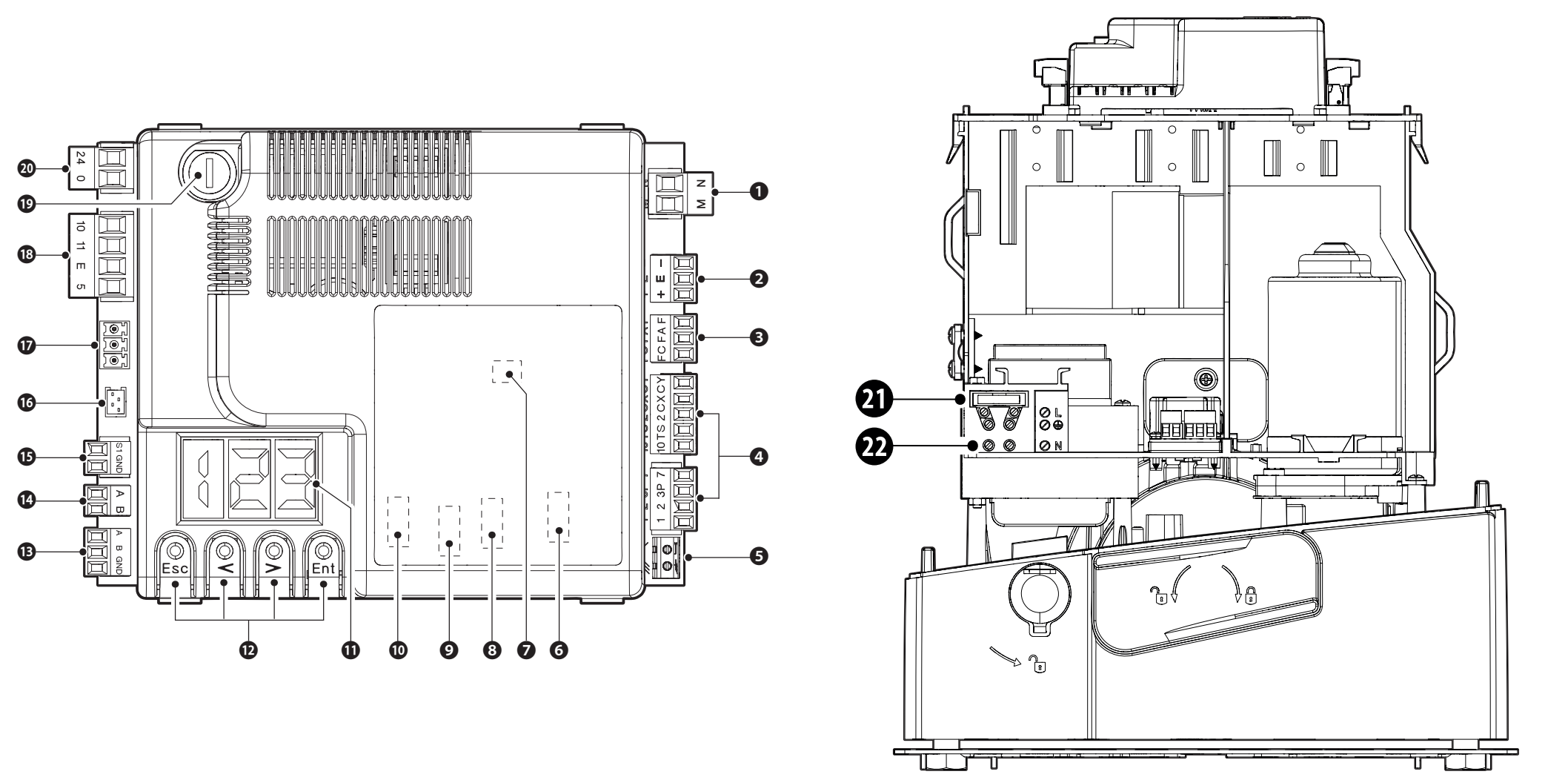

Orientarea pe placa de comandă ZN7

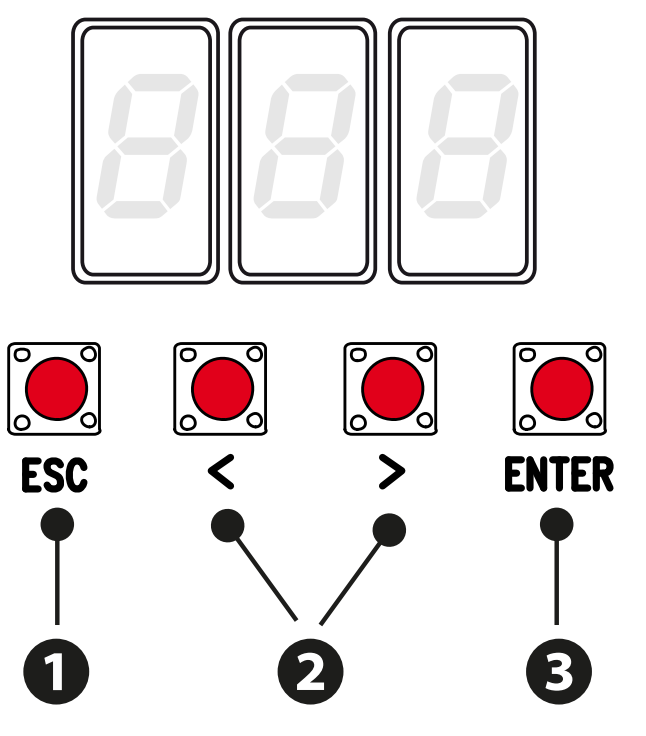

ZN7 are un afișaj și butoanele ESC, săgeți și ENTER. Setările, timpii și utilizatorii se gestionează din meniu. Conectorii AF, Memory Roll, R700/R800, RSE și RIOCN8WS au utilizări distincte; introduceți sau scoateți placa numai după deconectarea rețelei și a bateriilor.
| Numărul imaginii | Element |
|---|---|
| 1 / 2 / 3 | Motor / encoder / întrerupătoare de limită |
| 4 / 5 / 6 | Comenzi și dispozitive de siguranță / antenă / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 sau R800 / RSE / RIOCN8WS |
| 11 / 12 | Afișaj / butoane de programare |
| 13 / 14 / 15 | Conexiune serială A–B–GND / tastatură A–B / transponder S1–GND |
| 16 / 17 / 18 | Modul GSM / RGP1 / accesorii și lumini |
| 19 / 20 / 21 / 22 | Siguranță pentru accesorii / intrare placă / siguranță de rețea / alimentare de la rețea |
Bornele și alimentarea ZN7
| Borne | Utilizare / tensiune / polaritate |
|---|---|
| L / N / PE | Rețea 230 V AC, 50/60 Hz pentru BXV10AGS. PE este conductorul de protecție; AC nu are polaritate +/−. |

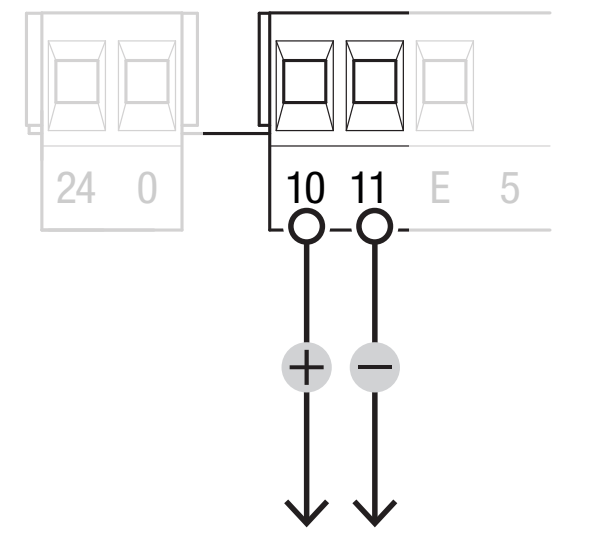

| 10 / 11 | Accesorii: de regulă 24 V AC, în regim de funcționare cu baterie 24 V DC, consumul total maximum 40 W. În cazul DC 10 = plus (+), 11 = minus (−); în cazul AC, fără polaritate. |
| 10 / E | Lampă de semnalizare sau lumină de ciclu, 24 V AC/DC, max. 25 W. În cazul DC, 10 este polul pozitiv comun, iar E este ieșirea comutată. |
| 10 / 5 | Semnalizarea stării porții, 24 V AC/DC, max. 3 W. În cazul DC, 10 este polul pozitiv comun, iar 5 este ieșirea comutată; nu este o alimentare permanentă. |
| 24 / 0 | Alimentare internă a plăcii din secțiunea de alimentare; nu o conectați ca ieșire pentru accesorii sau ca intrare externă pentru baterii. |
| M / N | Motor 24 V DC; păstrați cablarea configurației corecte. Nu este o alimentare de 230 V. |
| + / E / − | Encoder: alimentare +/− și semnal E; nu este o ieșire universală pentru accesorii. |
| F / FA, F / FC | F este comun, FA deschidere, FC închidere; contactele NC de limită nu au polaritate. |
| A / B / GND – RSE | Interfață serială cu placa RSE; nu o confundați cu A/B pentru tastatură. |

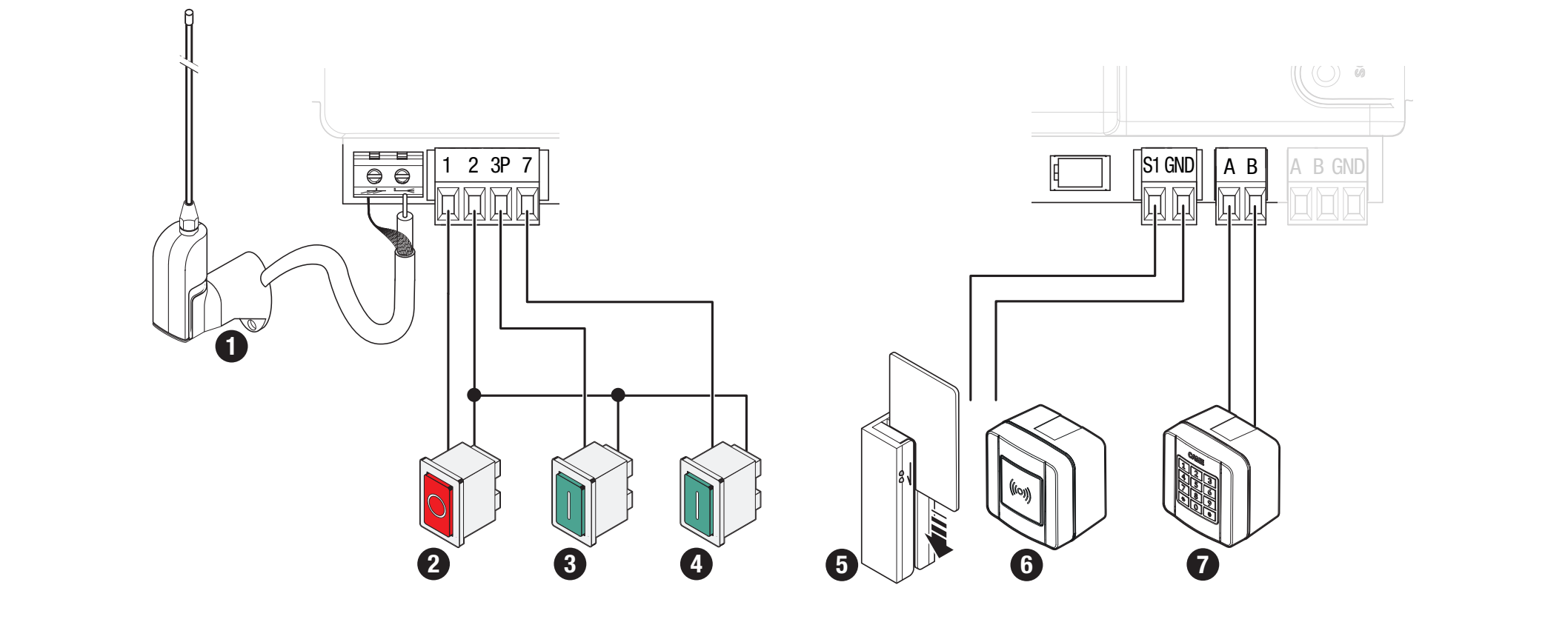

Comenzi și contacte de siguranță
| Borne | Contact / funcție |
|---|---|
| 1–2 | STOP NC; activați F1 = ON dacă este conectat. Setare din fabrică F1 = OFF. Fără polaritate. |
| 2–7 | Comandă NO; funcția se selectează cu F7. Contact fără potențial, fără polaritate. |
| 2–3P | Deschidere parțială sau completă prin NO, în funcție de F8. Contact fără potențial, fără polaritate. |
| 2–CX / 2–CY | Intrări de siguranță NC; configurați F2/F3. Fără polaritate. |
| 10 / TS | Circuit de alimentare testat pentru fotocelule, conform schemei; nu activați F5 fără o conectare corectă. |
| A–B / R800 | Tastatură cu cod, cu placă de decodare R800, F14 = 1. |
| S1–GND / R700 | Transponder sau cititor cu R700, F14 = 0. |
| Antenă / AF | RG58 și placă radio plug-in cu frecvența/codarea corectă. |

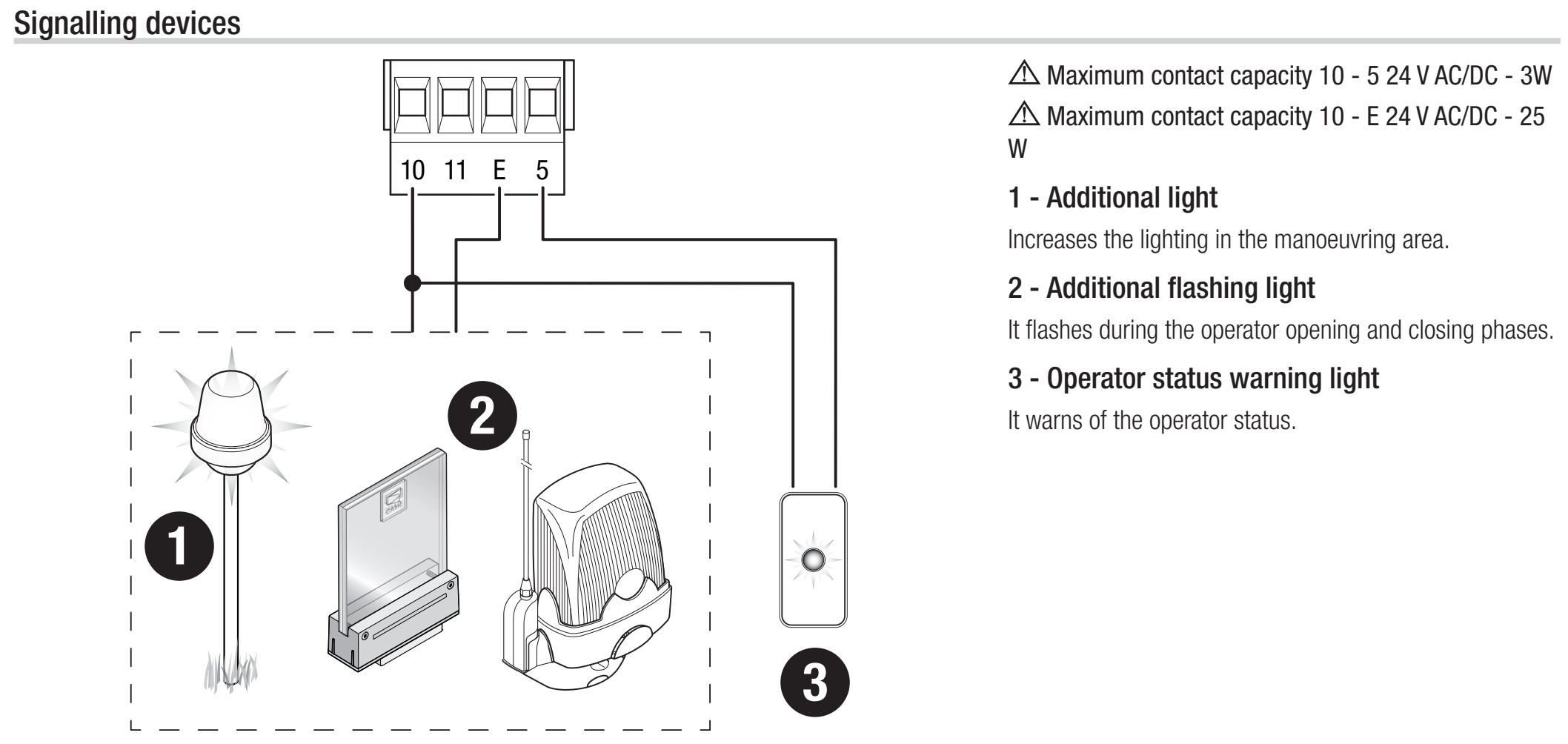

Lampă de semnalizare și semnalizarea stării
KLED24, 24 V AC/DC și 2 W, conectați la 10–E; pentru lampa de semnalizare, setați F18 = 0. KLED24 nu are o alimentare marcată separat cu +/−. În cazul AC, nu există polaritate de curent continuu; în cazul DC, 10 este ieșirea comună pozitivă a plăcii. Nu conectați o lampă de semnalizare de 230 V la această ieșire de 24 V.
Ieșirea 10–5 este destinată semnalizării de stare de mică putere, max. 3 W, cu setarea F10. Modul de lumină de ciclu F18 = 1 necesită un timp de închidere automată; lumina rămâne aprinsă din momentul deschiderii până la închiderea completă, inclusiv în timpul așteptării.
Fotocelule și test de siguranță
CAME DIR10 este alcătuit dintr-un emițător TX și un receptor RX cu o rază de acțiune de 10 m. Setați jumperul receptorului la 24 V. Consumul perechii este de 60 mA la 24 V AC. Alimentarea RX este marcată 10 (+), 2 (−); TX are bornele TX și 2; producătorul nu indică în această schemă marcaje separate +/− pentru acestea. La alimentarea în curent alternativ nu se aplică polaritatea curentului continuu. Ieșirea TX face parte din sincronizare; conectați RX TX la TX TX conform schemei, nu direct la borna 10 a plăcii.

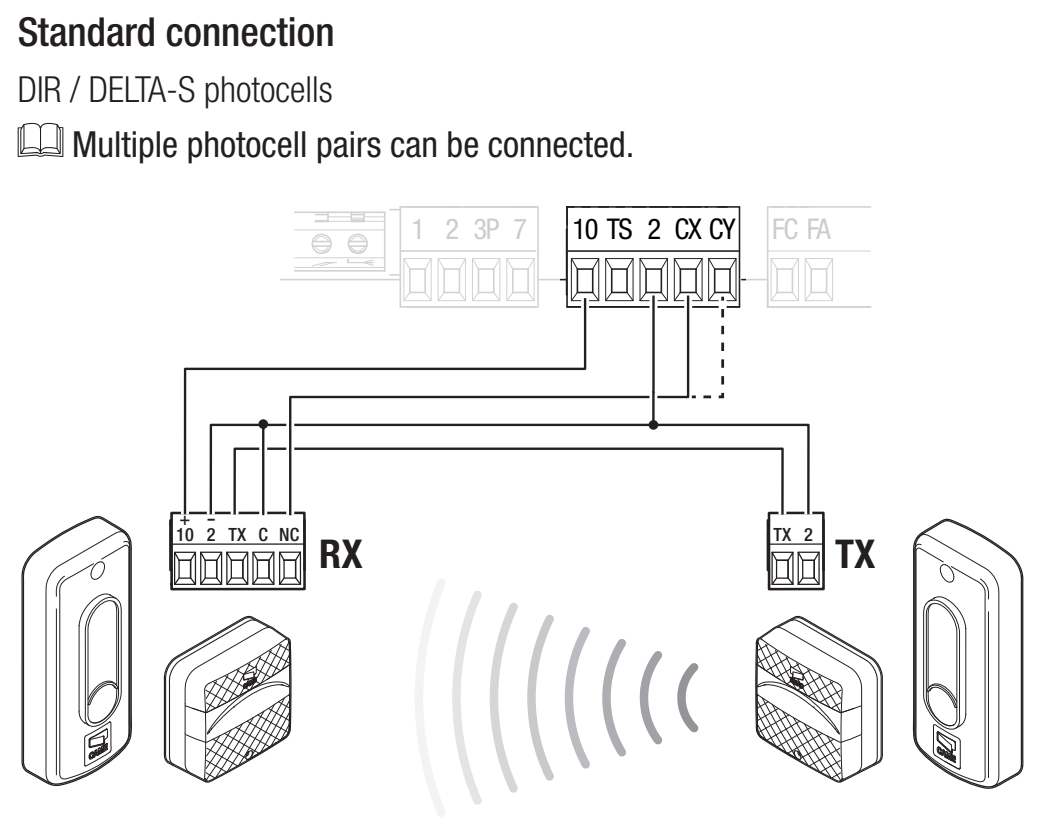

| Bornă fotocelulă | Conectare obișnuită | Conectare cu test |
|---|---|---|
| RX 10 (+) | Placă 10 | Placă 10 |
| RX 2 (−) și RX C | Placă 2 | Placă 2 |
| RX TX ↔ TX TX | Conectați TX între receptor și emițător | Aceeași conexiune |
| TX 2 | Placă 2 | Placă TS |
| RX NC | Placă CX | Placă CX |
Contactul C–NC este un contact de siguranță fără potențial. Nu are plus sau minus. Conectarea alimentării și a contactului reprezintă două circuite diferite. În cazul alimentării DC, borna 10 este polul pozitiv; ieșirea negativă RX 2 este conectată în această schemă la borna comună 2 a plăcii. Nu confundați borna 2 cu borna de alimentare 11.
Pentru contactul conectat la CX, setați F2 = C1. Pentru contactul conectat la CY, selectați reacția corespunzătoare prin F3. C1 redeschide în timpul închiderii, C2 reînchide în timpul deschiderii, C3 oprește și apoi închide automat și necesită F19; C4 așteaptă îndepărtarea obstacolului, apoi reia mișcarea.

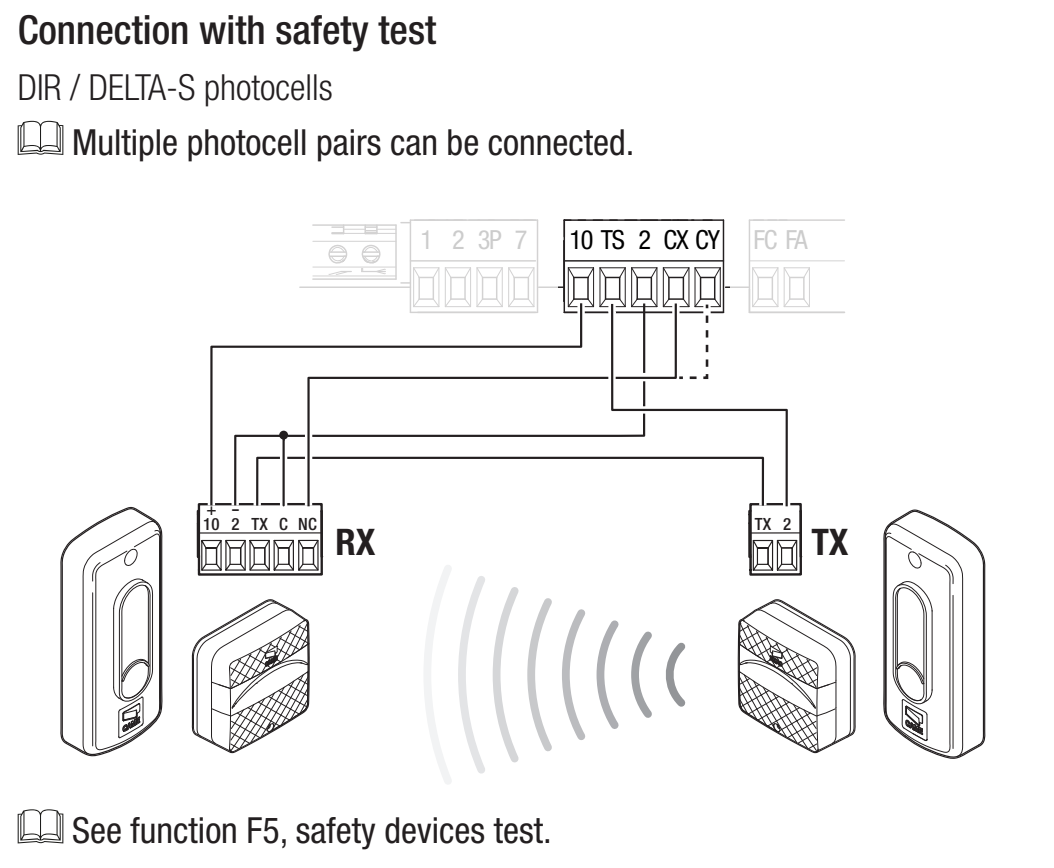

Conectarea testului prin TS
În timpul testului, TX 2 se mută la TS, în timp ce RX 2 și RX C rămân conectate la borna 2 a plăcii. Conexiunea TX dintre emițător și receptor rămâne neschimbată. Mai întâi modificați conexiunile fără alimentare și abia apoi activați testul.
Setați F5 = 1 pentru CX, 2 pentru CY sau 4 pentru CX și CY. În cazul unei erori la test, se afișează E4, iar operatorul nu execută comanda. Funcția se utilizează împreună cu intrările de siguranță active.
După conectare, testați întreruperea fasciculului în timpul mișcării corespunzătoare și eliberarea ulterioară a acestuia. Nu șuntați intrarea de siguranță ca soluție permanentă pentru o defecțiune.
Muchii de siguranță
Conectați muchia cu contact NC între 2 și CX sau CY și selectați C7 – redeschidere în timpul închiderii sau C8 – reînchidere în timpul deschiderii. Contactul fără potențial nu are polaritate. Nu conectați muchia rezistivă ca pe un contact NC obișnuit; aceasta trebuie să aibă o interfață adecvată pentru unitatea de comandă respectivă.
Prima pornire a ZN7
- Verificați mișcarea liberă, cremaliera, opritoarele fixe și cele electrice de limită, operatorul blocat, conexiunile și protecția zonelor periculoase.
- Porniți alimentarea și verificați afișajul. Setați A1 = 4 pentru un motor de până la 1000 kg, F54 în funcție de direcție și F1 în funcție de STOP-ul conectat.
- Setați F2/F3 pentru protecțiile conectate și, dacă este cazul, testul F5. Lăsați dezactivate intrările neutilizate. Pentru învățare, F11 trebuie să fie ON.
- Efectuați A3 – învățarea cursei.
- Setați parametrii de funcționare și utilizatorii, apoi testați ciclul complet, deschiderea parțială, fiecare dispozitiv de siguranță, lampa de semnalizare și comportamentul după o pană de curent.
Prima manevră obișnuită după pornirea alimentării este deschiderea; așteptați să se încheie. Calibrarea A3 are propria secvență. În cazul unui zgomot neobișnuit, al vibrațiilor sau al unei direcții incorecte, opriți imediat cu ESC/STOP și eliminați cauza.

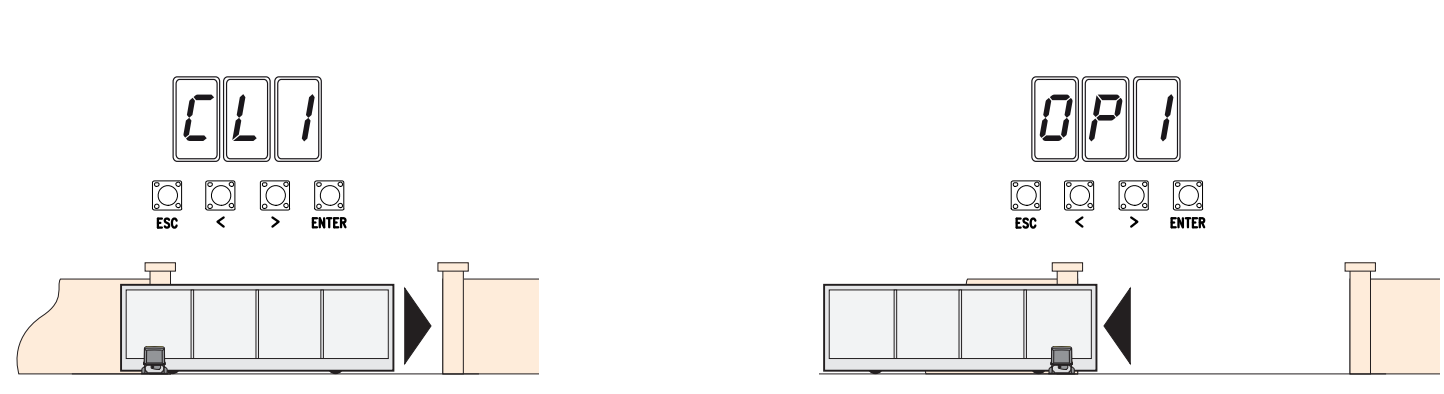

A3 – învățarea automată a cursei
Condiții prealabile: A1 și F54 setate corect, STOP configurat, encoder activ, limitatoare de cursă corecte și opritoare fixe. Deplasați manual canatul aproximativ la jumătatea cursei și blocați din nou operatorul. Zona trebuie să rămână liberă.
În timpul calibrării, dispozitivele de siguranță sunt dezactivate, cu excepția opririi prin butonul ESC. Tehnicianul trebuie să supravegheze întreaga mișcare și să împiedice accesul persoanelor pe traiectorie.
- Apăsați ENTER, selectați A3 cu ajutorul săgeților și confirmați cu ENTER.
- Selectați ON și confirmați cu ENTER.
- Operatorul va efectua mai întâi închiderea până la poziția de capăt, iar afișajul va indica CL1.
- Apoi va efectua deschiderea până la poziția de capăt, iar afișajul va indica OP1.
- După finalizare, verificați întreaga mișcare și dispozitivele de protecție. În cazul codurilor E1/E2, eliminați mai întâi cauza conform diagnosticării; nu repetați învățarea în cazul unei defecțiuni mecanice.
Programarea de la afișaj
Programați cu operatorul oprit. ENTER deschide meniul și confirmă selecția; săgețile </> selectează o opțiune sau modifică o valoare. După modificare, apăsați ENTER pentru confirmare. ESC anulează modificarea neconfirmată, revine la meniul anterior sau părăsește meniul. În timpul funcționării obișnuite, ESC oprește operatorul; săgețile permit mișcarea de test.
Valorile din fabrică ale meniului menționat sunt indicate explicit cu caractere aldine. Funcțiile accesoriilor apar numai dacă este instalată placa necesară sau este activată funcția asociată. Notați setările actuale înainte de a le modifica. O valoare mai mică a sensibilității F34/F35 înseamnă o sensibilitate mai mare; după modificarea vitezei, cuplului sau sensibilității, trebuie verificate forțele și dispozitivele de protecție.
Funcții F
Utilizatori și sistemul U / A / H
Asocierea și ștergerea telecomenzilor
Memoria ZN7 are o capacitate de 250 de utilizatori. Receptorul trebuie montat în AF și să fie compatibil cu frecvența și codificarea emițătorului. Un exemplu de cod fix de 433,92 MHz este TOP-432EE cu AF43S. U4 poate limita tipurile de codificare acceptate; aceeași frecvență nu este suficientă.
- În U1, selectați funcția: 1 pas cu pas, 2 secvențial, 3 doar deschidere sau 4 deschidere parțială.
- Confirmați cu ENTER și transmiteți codul apăsând butonul selectat al telecomenzii.
- Repetați procedura pentru următorul utilizator. Notați numerele pozițiilor de memorare și comenzile asociate, apoi testați funcționarea efectivă.
Un utilizator poate fi șters prin U2: selectați ON, alegeți numărul cu ajutorul săgeților sau activați emițătorul memorat corespunzător, apoi confirmați cu ENTER. Afișajul CLr confirmă ștergerea. U3 = 1 șterge toți utilizatorii.
U4 = 2 (Rolling Code) sau 3 (TWIN) șterge emițătoarele memorate anterior cu altă codificare. Înainte de modificare, verificați sistemul, versiunea H1 și evidența telecomenzilor; nu folosiți această modificare ca soluție de depanare experimentală pentru receptor.
Backup prin Memory Roll
- Deconectați alimentarea de la rețea și eventualele baterii, apoi introduceți Memory Roll în conectorul său.
- Porniți alimentarea; pentru salvarea datelor utilizați F50 = 1, iar pentru încărcarea lor F51 = 1. Încărcarea înlocuiește datele plăcii cu datele salvate.
- După finalizare, deconectați din nou alimentarea și scoateți cardul de memorie.
- După încărcare, verificați modelul, direcția, protecțiile și toate comenzile. Această placă ZN7 are un conector Memory Roll; nu utilizați un port USB inexistent.
Conectarea în tandem a două acționări

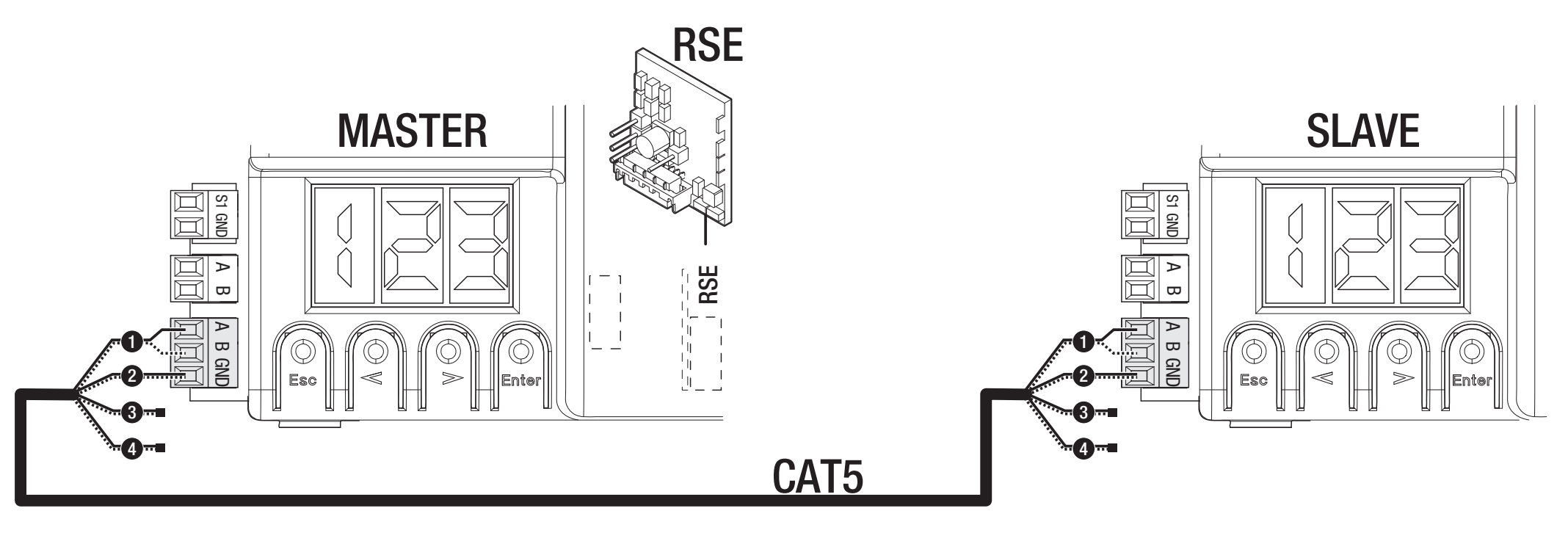

Se utilizează câte o placă RSE pentru fiecare placă de comandă și o conexiune CAT 5 prin A–B–GND, conform imaginii. Conectați comenzile și elementele de siguranță la placa MASTER. Pe aceasta setați F49 = 1, direcția F54 și transferul parametrilor F52. Memorați utilizatorii pe placa MASTER; deschiderea parțială și comanda pas cu pas funcționează conform sistemului comun ilustrat.
Sistem de siguranță wireless RIO
RIOCN8WS utilizează un conector RIO separat. F65/F66 configurează două muchii de siguranță wireless, iar F67/F68 configurează două canale pentru fotocelule. Verificați denumirea efectivă a elementului și a canalului pe afișaj. Testul de siguranță wireless rămâne activ; remediați pierderea conexiunii E17 sau lipsa configurării E18 înainte de repunerea în funcțiune.
A4 – resetarea parametrilor
Înainte de resetare, notați versiunea H1, setările și utilizatorii; dacă aveți Memory Roll, salvați datele. În A4, selectați ON și confirmați cu ENTER. Pentru configurația descrisă aici, se restabilesc setările din fabrică și se șterge învățarea cursei.
După resetare, configurați din nou A1, F54, F1, intrările de siguranță și învățarea A3. Verificați protecțiile înainte de exploatarea normală. Ștergerea utilizatorilor este o funcție separată, U3. La o placă cu alt meniu, A4 poate avea un domeniu de resetare diferit; urmați instrucțiunile pentru versiunea respectivă.
Diagnosticare pe baza afișajului
| Cod | Semnificație / verificare |
|---|---|
| E1 | Eroare de calibrare. Verificați A3, mecanica, direcția și limitatoarele de cursă. |
| E2 | Eroare de setare. Verificați modelul A1, direcția F54 și finalizarea procesului de învățare. |
| E3 | Eroare de encoder. Cu alimentarea oprită, verificați conectorul +/E/− și cablurile; după reparație, efectuați procesul de învățare. |
| E4 | Eroare la testul de siguranță. Verificați TX la TS, alimentarea, contactul NC și F5. |
| E7 | Depășirea timpului de funcționare. Verificați rezistența, opritoarele și finalizarea mișcării. |
| E9 | Obstacol la închidere. Îndepărtați obstacolul real; verificați cremaliera și sensibilitatea. |
| E10 | Obstacol la deschidere. Verificați cursa și reglarea corectă a forțelor. |
| E11 | Prea multe obstacole consecutive. Remediați problema mecanică sau cauza declanșării protecției. |
| E13 | Ambele contacte de limită sunt deschise. Verificați FA/FC/F și opritoarele de comutare. |
| E14 | Eroare de comunicare serială. Verificați RSE, CAT 5 și configurația. |
| E15 | Transmițător incompatibil. Verificați AF, frecvența și U4. |
| E17 | Defecțiune de comunicare a sistemului wireless. Verificați RIO, dispozitivele și interferențele. |
| E18 | Sistemul wireless nu este configurat. Verificați RIO și parametrii F65–F68 corespunzători. |
Dacă poarta nu se mișcă, verificați alimentarea, blocarea acționării, STOP și intrările de siguranță active, un buton menținut apăsat și bateria transmițătorului. Dacă se deschide, dar nu se închide, verificați fotocelulele și contactul lor NC. Nu ocoliți o defecțiune a protecției printr-o punte permanentă.
Siguranțe fuzibile ZN7 pentru 230 V
| Circuit | Siguranță rapidă |
|---|---|
| Rețea LINE | 1,6 A-F |
| Accesorii | 2 A-F |
Verificați siguranțele fără alimentare de la rețea și fără baterii. Înlocuiți-le numai cu unele de aceeași valoare și același tip; mai întâi eliminați cauza scurtcircuitului sau a suprasarcinii.
Întreținere și service
Verificați periodic ca traseul și cremaliera să fie curate, deplasarea manuală să se facă ușor, acționarea să fie bine fixată, opritoarele de comutare, cablurile, deblocarea și toate elementele de protecție să fie în stare bună. Înainte de curățare și intervenții, deconectați alimentarea de la rețea și bateria de rezervă. În caz de deteriorare, zgomot neobișnuit sau vibrații, opriți funcționarea și eliminați cauza.
Reglați cuplul A6 și sensibilitatea F34/F35 în funcție de mecanica reală; nu mascați rezistența sau o defecțiune prin creșterea cuplului. După reglare sau service, verificați întreaga mișcare, forțele și protecțiile. Înregistrați H1, numărul de manevre A5 și reparațiile. Predați utilizatorului instrucțiunile pentru întregul ansamblu și arătați-i cum se face deblocarea manuală. Predați echipamentele electronice și bateriile la un punct de colectare autorizat pentru eliminare.
Caracteristici tehnice CAME BXV10AGS
| Parametru | Valoare |
|---|---|
| Greutatea maximă a foii | 1000 kg |
| Lungimea maximă a foii | 20 m |
| Alimentarea acționării – rețea | 230 V AC, 50/60 Hz |
| Alimentarea motorului | 24 V DC |
| Putere | 400 W |
| Forță de împingere | 1000 N |
| Viteza maximă de deplasare | 11 m/min |
| Curent maxim – valoarea din tabelul tehnic al producătorului | 16 A |
| Protecție – grad de protecție | IP54 |
| Temperatură de funcționare | −20 până la +55 °C |
| Funcționare | Funcționare intensivă; nu este specificat un număr fix de cicluri pe oră. |
| Timp de funcționare | 180 s |
| Consum în standby | 5,5 W |
| Clasa de protecție | I |
| Pinion / limitatoare de cursă | Modul 4 / mecanice |
| Culoarea carcasei | Gri RAL 7024 |
| Comanda din acest manual | ZN7, afișaj și ESC/săgeți/ENTER |
| Setarea A1 | 4 – 1000 kg |

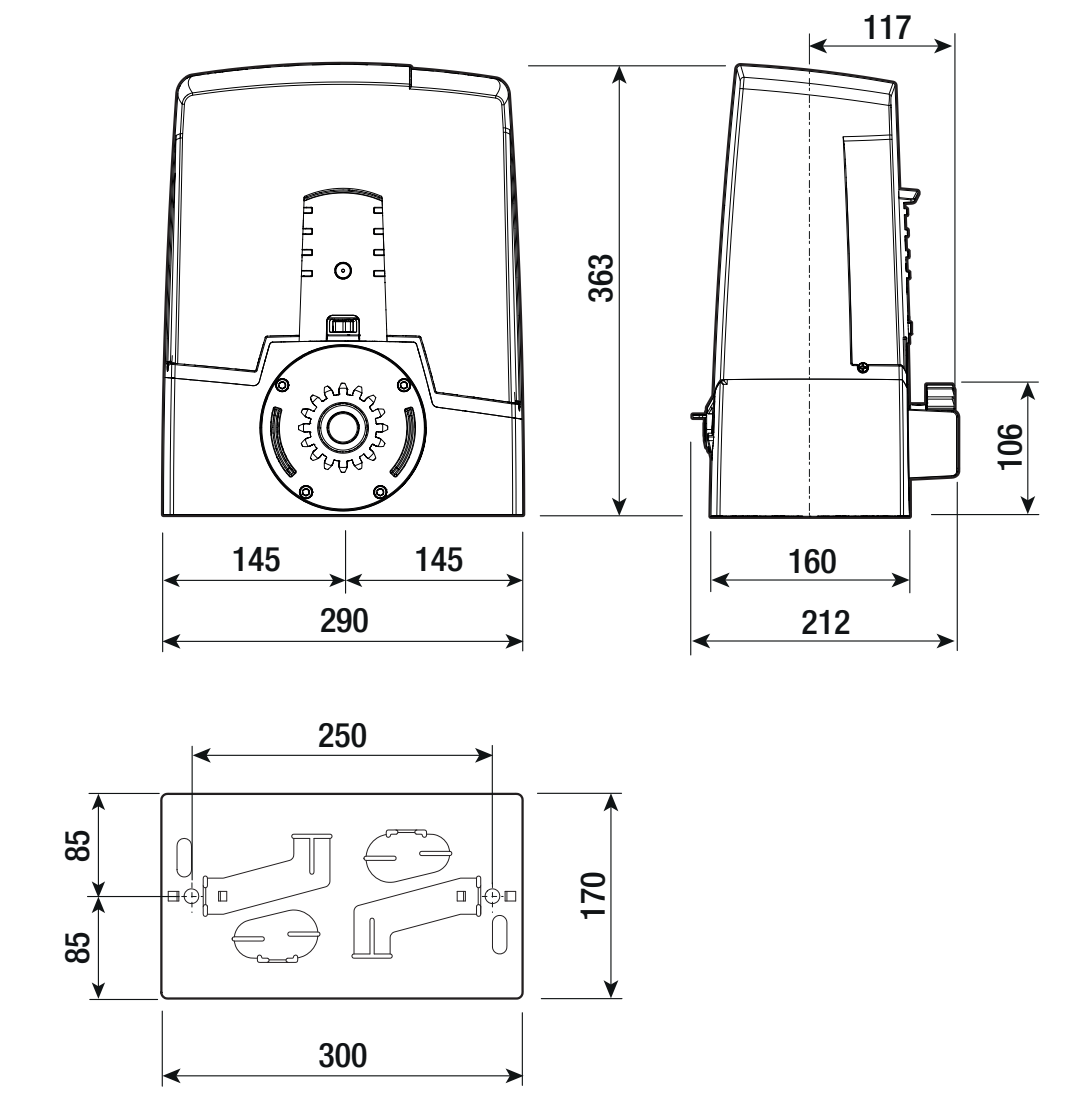

| Dimensiunile corpului (lățime × adâncime × înălțime) | 290 × 212 × 363 mm |
| Placă de ancorare | 300 × 170 mm; distanțe conform desenului |
