CAME BKV20AGS - motor pentru poartă culisantă de până la 2000 kg (A)
NOU| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
5.082,26 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului CAME BKV20AGS - motor pentru poartă culisantă de până la 2000 kg (A)
Motor CAME BKV20AGS este destinat pentru porți culisante cu o greutate de până la 2000 kg și o lungime a canatului de până la 20 m. Are un întrerupător electromecanic de oprire. Motorul este ireversibil. Caracteristici tehnice detaliate ». Manual de descărcat ».
CAME BKV20AGS, cod 801MS-0310, este un motor pentru o poartă culisantă cu canat mare, de până la 2 000 kg și 20 m lungime. Are un motor de 36 V DC, un afișaj grafic, patru intrări de siguranță cu cablu și limitatoare mecanice de cursă. Alimentarea de la rețea este de 230 V AC. Evaluați împreună capacitatea portantă, lungimea și rezistența efectivă a porții.
Montajul, conectarea la rețea și punerea în funcțiune trebuie efectuate de un tehnician calificat. Înainte de a deschide carcasa sau de a introduce carduri, deconectați alimentarea de la rețea și eventualele baterii. Verificați eticheta BKV20AGS, placa ZN8 și versiunea FW/GUI din meniul Information. Setările de mai jos sunt pentru meniul grafic cu opțiunea Motor type BKV2000. Pentru o altă configurație sau un alt meniu, consultați manualul aferent.
Motorul individual BKV20AGS și kiturile aferente
| Configurație | Selecție |
|---|---|
| Motor individual CAME BKV20AGS (A) | Motor pentru completarea sau înlocuirea ansamblului; accesoriile se selectează separat. |
| Kit CAME BKV20AGS (D) | Ofertă alternativă pentru ansamblu. Verificați conținutul ambalajului în pagina kitului respectiv. |
Valoarea de 20 m reprezintă lungimea maximă a canatului; nu o confundați cu lățimea trecerii libere. BKV20AGS folosește limitatoare mecanice. Limitatoarele magnetice și placa pentru ceas incluse în configurațiile AGE nu fac parte automat din dotarea modelului AGS.
Accesorii și exemple de conectare
Dispozitivele de mai jos sunt exemple de accesorii și de conectare a acestora, nu fac parte din pachetul motorului individual. Pentru un alt tip, folosiți manualul aferent.
| Element | Exemplu / utilizare |
|---|---|
| Fotocelule | CAME DIR10, 12/24 V AC/DC; rază de acțiune de 10 m, borne și testare. |
| Lampă de semnalizare | CAME KLED24, 24 V AC/DC, 2 W; conectare 10–E. |
| Radio | CAME AF43S și TOP-432EE, exemplu de cod fix de 433,92 MHz; verificați compatibilitatea codării cu setarea plăcii. |
| Cremalieră | Cremaliere dințate, modulul 4 pentru acest model. |
| Comandă | Întrerupătoare, butoane și cititoare; comenzi NO fără potențial și STOP NC, conform plăcii. |
Montarea BKV20AGS
Înainte de montaj, verificați ca poarta să se deplaseze manual ușor și uniform pe toată cursa. Poarta și ghidajul trebuie să fie stabile, orizontale și fără risc de deraiere. Verificați opritoarele fixe pentru pozițiile deschis și închis și protejați zonele de strivire, prindere și angrenare a cremalierei. Fixați motorul pe un suport solid, ferit de jetul direct de apă. Dacă poarta are o portiță pietonală, mișcarea poate fi permisă numai când aceasta este asigurată în condiții de siguranță.

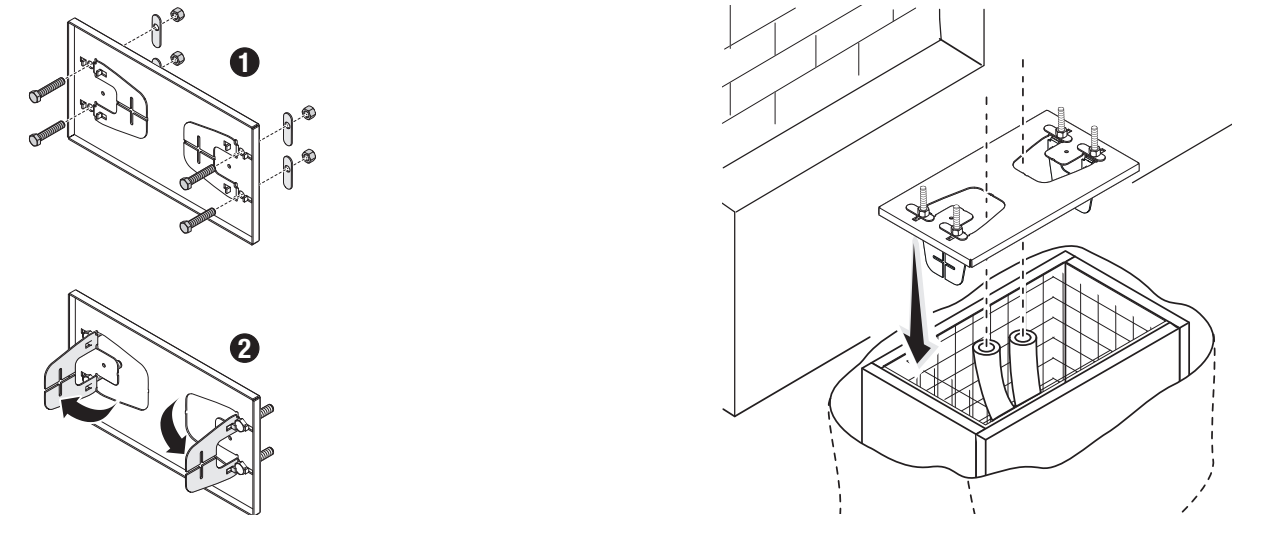

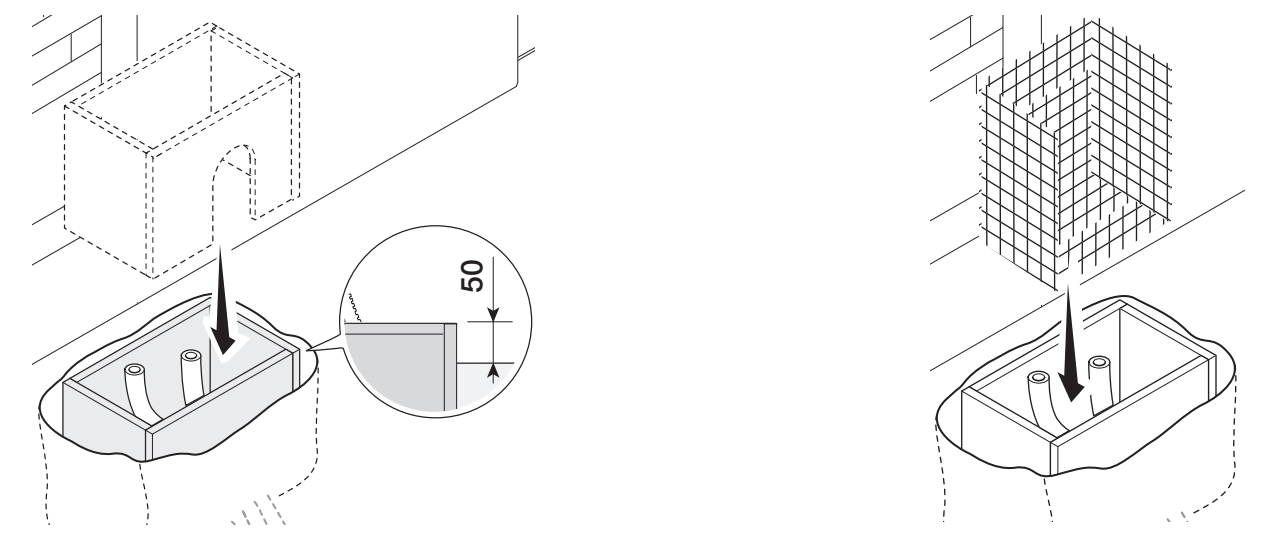

Fundația și placa de ancorare

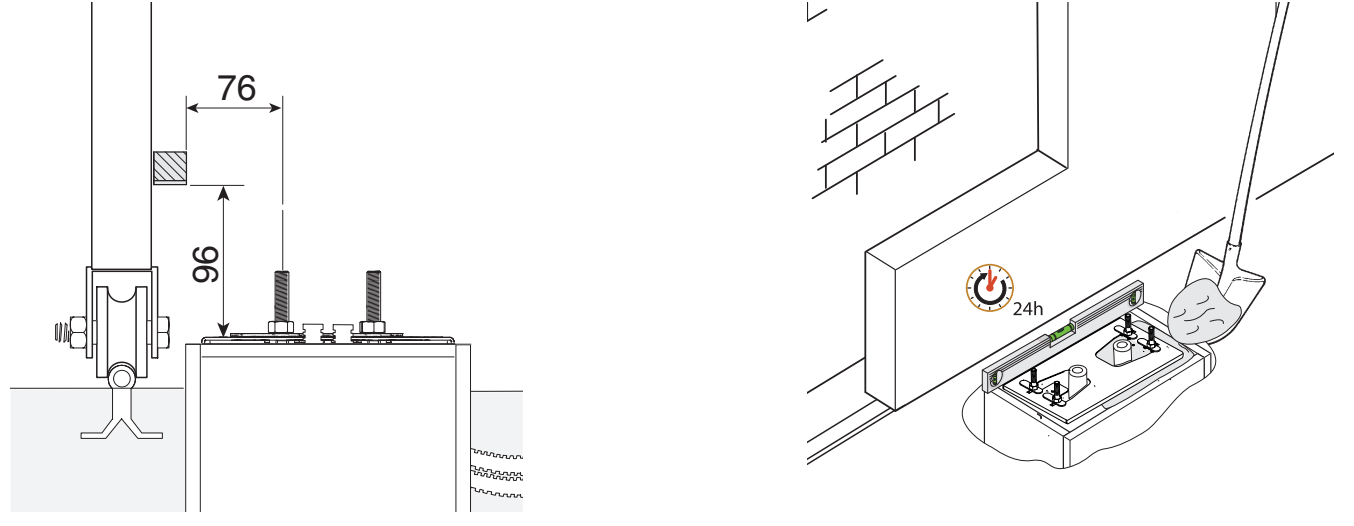

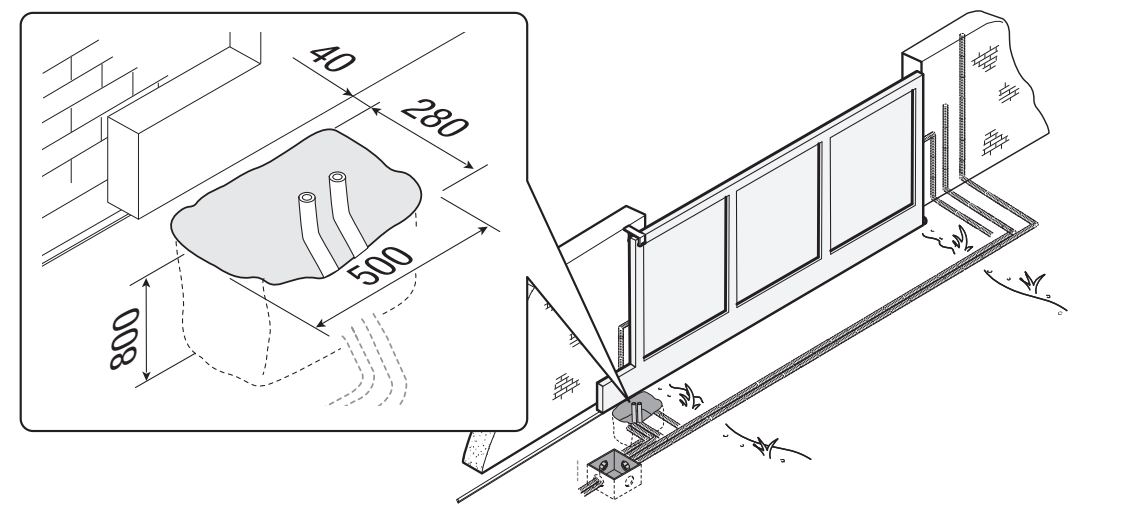

Exemplul producătorului prevede o excavație de 500 × 280 mm, adâncime de 800 mm și tuburi de protecție Ø 40 mm. Adaptați dimensiunile fundației la teren și la poarta respectivă; acesta este un exemplu de instalare, nu un proiect universal de fundație. Cofrajul iese în relief cu 50 mm deasupra nivelului solului și include armătură din oțel.
Introduceți șuruburile M12 livrate în placă și fixați-le cu piulițe. Îndoiți urechile de ancorare preformate și introduceți placa în armătură. Tuburile de protecție trebuie să treacă prin orificiile acesteia. Aliniați cu precizie placa; filetele trebuie să rămână deasupra betonului. Poziția față de cremalieră se stabilește pe baza cotelor de 76 și 96 mm indicate în secțiune. Lăsați betonul să se întărească cel puțin 24 de ore.

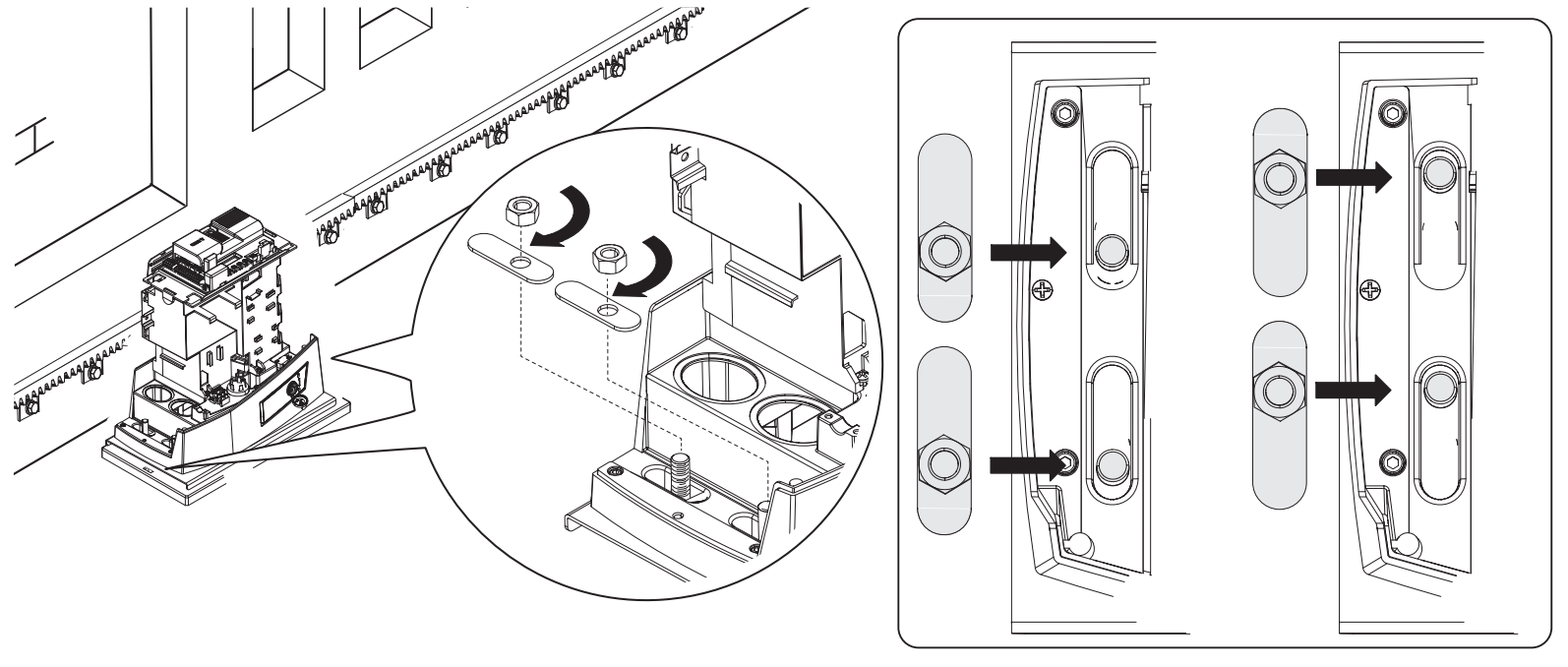

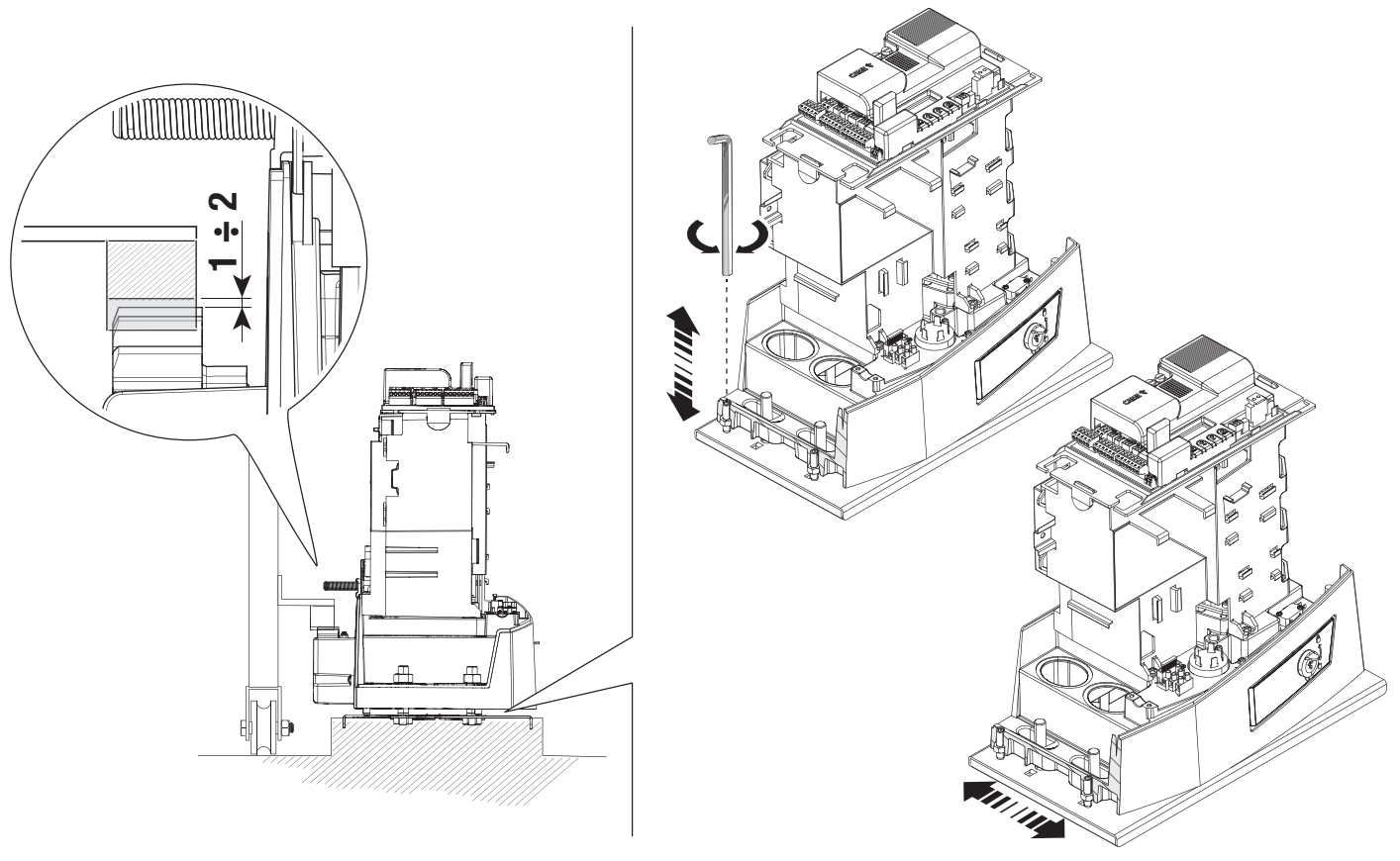

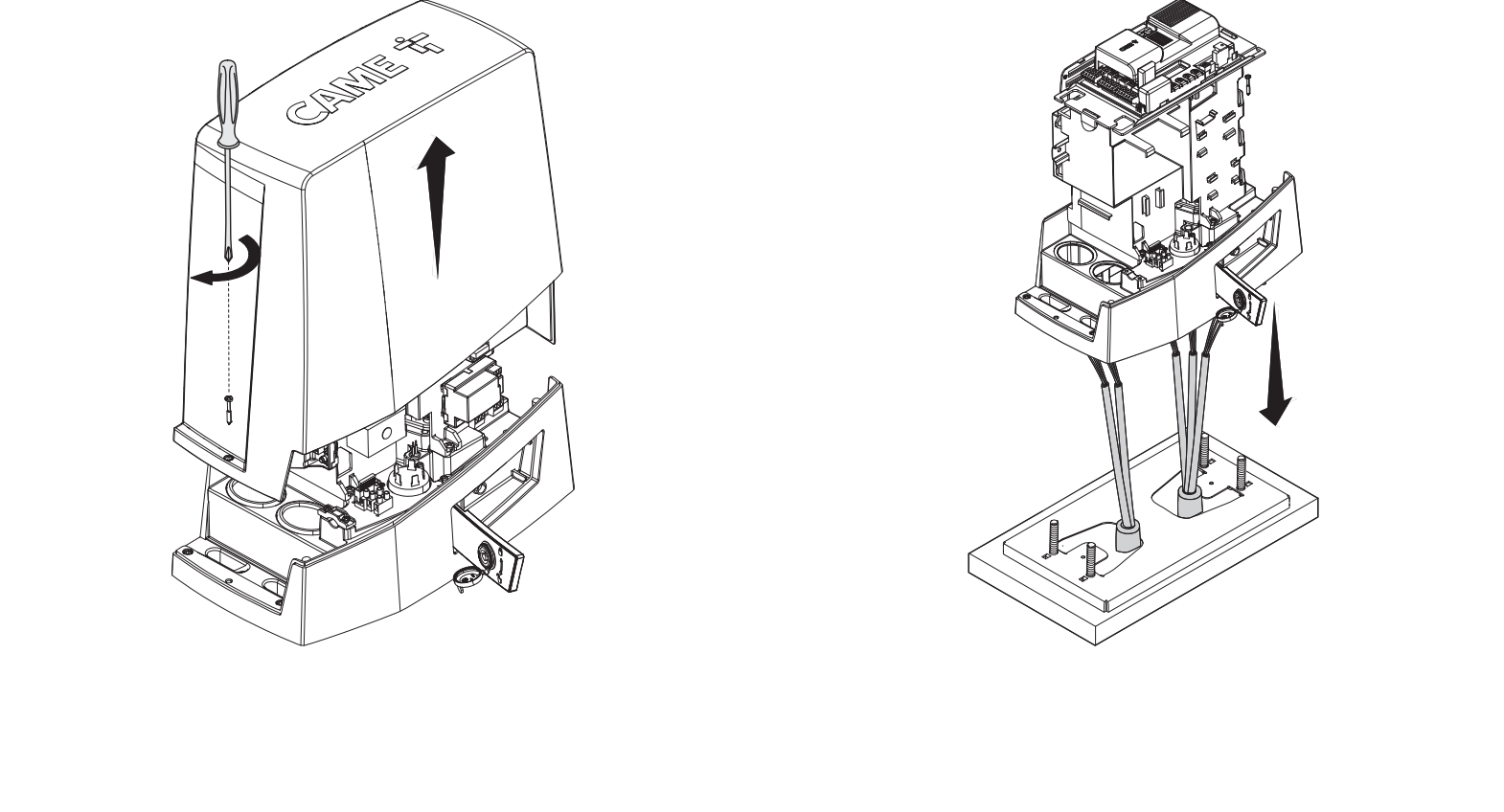

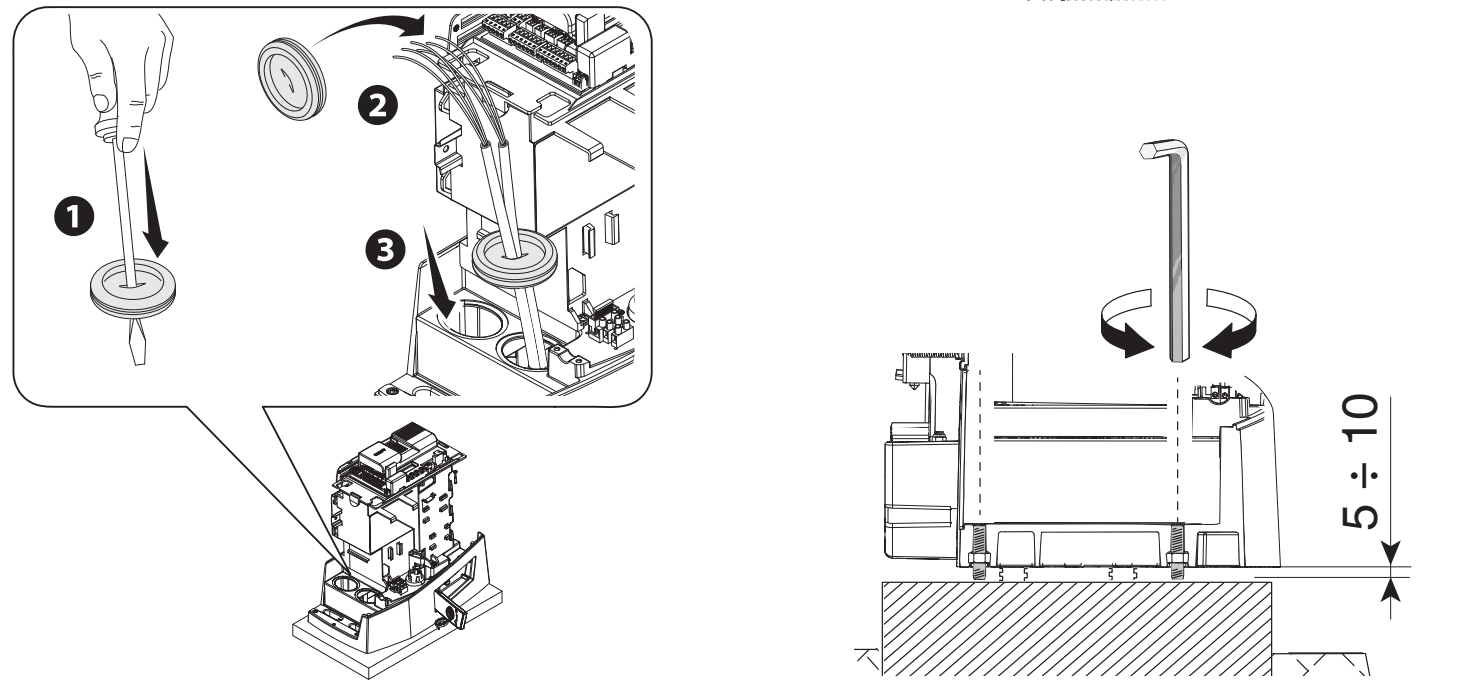

Instalare și reglarea înălțimii
După îndepărtarea cofrajului, umpleți cu pământ spațiul din jurul fundației. Scoateți piulițele ancorelor și trageți cablurile aproximativ 600 mm deasupra plăcii. Scoateți capacul și instalați motorul; cablurile trec prin partea inferioară și prin presetupele etanșe. Ridicați motorul cu ajutorul picioarelor filetate cu 5–10 mm, pentru a păstra o rezervă pentru reglarea angrenării.

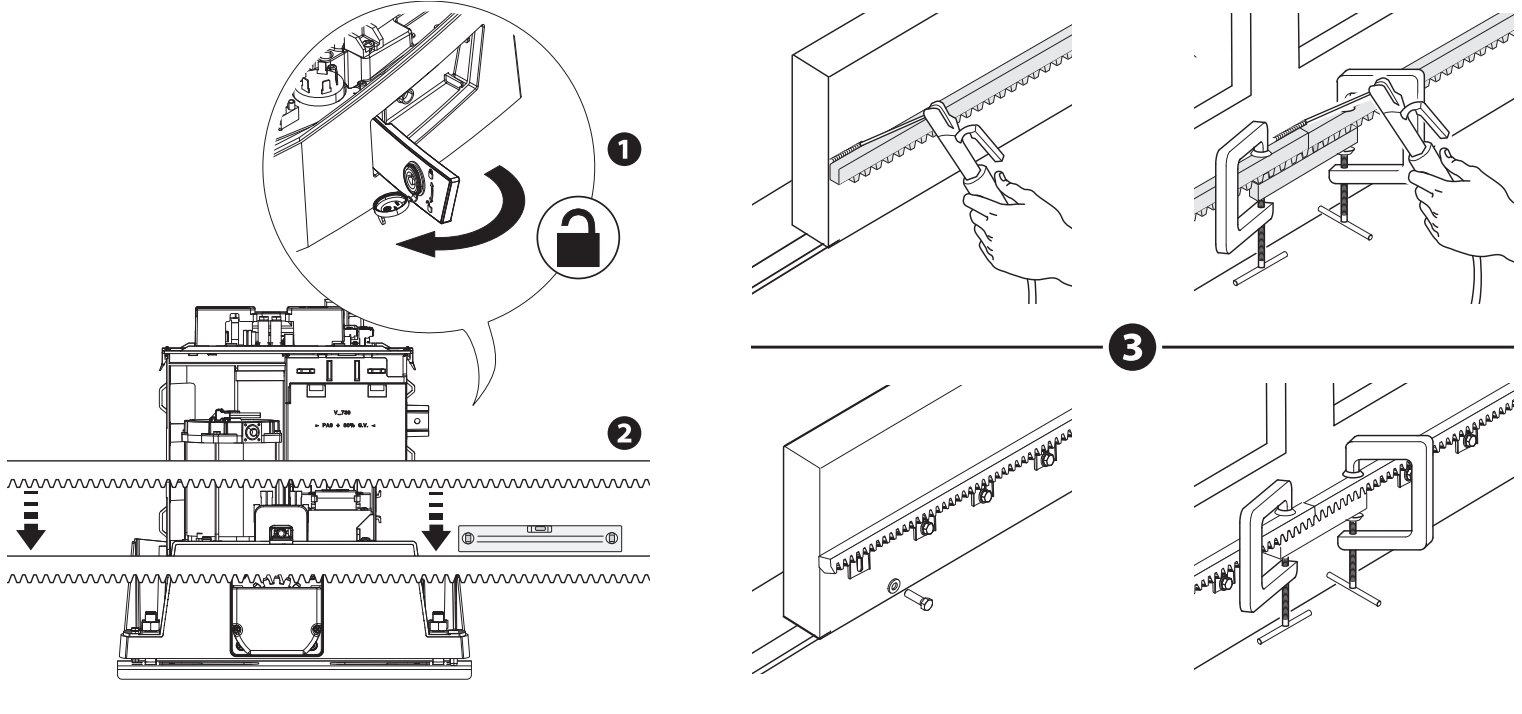

Cremalieră și joc de 1–2 mm

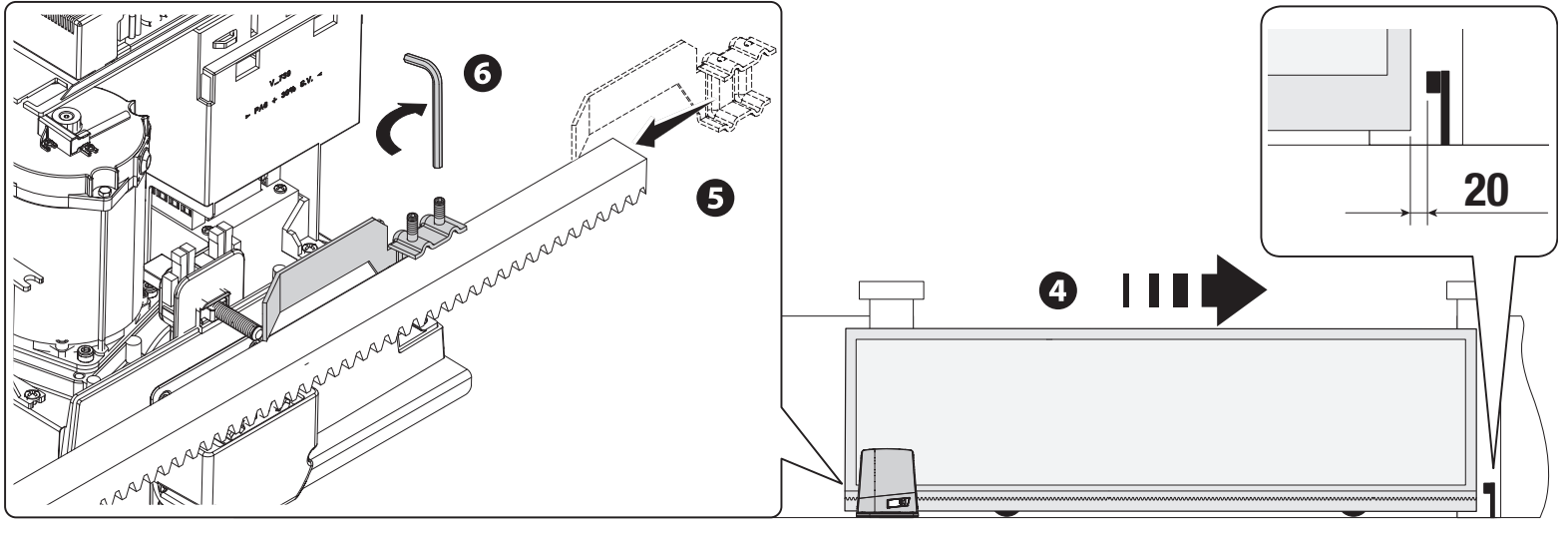

Deblocați motorul și fixați cremaliera modul 4 în timp ce deplasați poarta manual. La îmbinarea segmentelor, folosiți sub îmbinare o bucată de cremalieră ca reper și două cleme, astfel încât dinții să se alinieze uniform. După fixare, reglați înălțimea cu ajutorul picioarelor și poziția orizontală folosind găurile ovale.
Lăsați un joc de 1–2 mm între pinion și cremalieră. Greutatea porții nu trebuie să se sprijine pe motor. Deplasați poarta manual pe toată cursa și, numai după reglare, strângeți motorul pe placă folosind șaibele și piulițele.

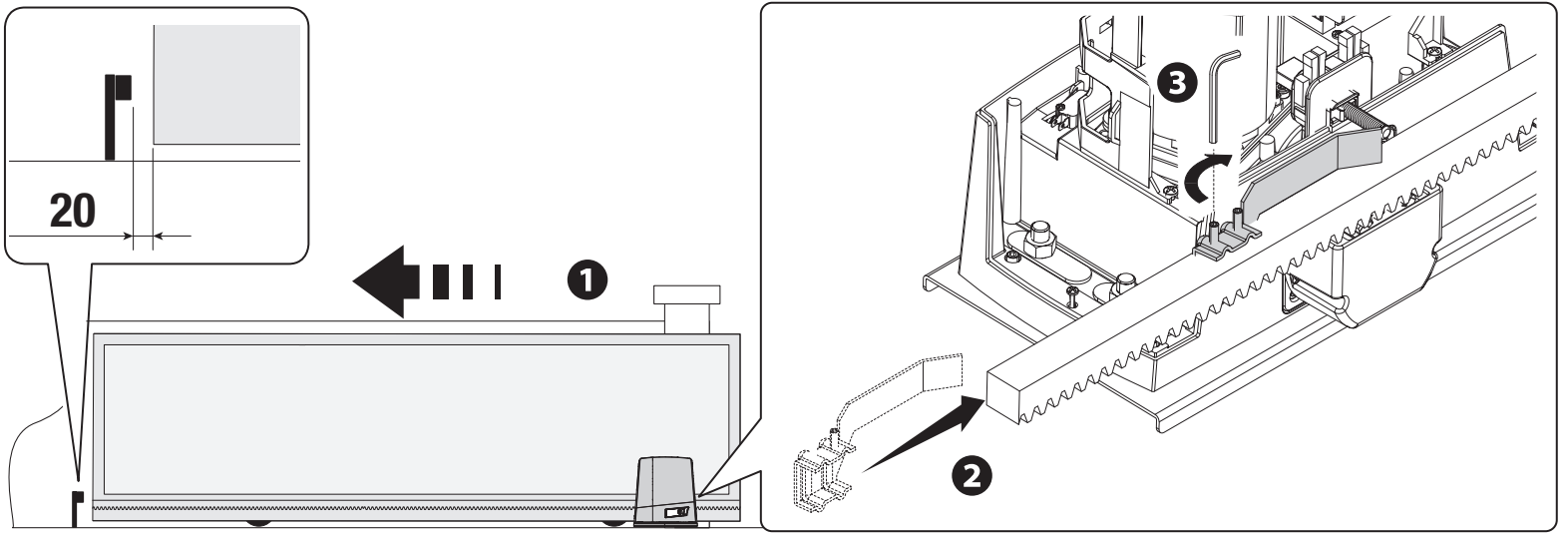

Limitatoare mecanice AGS
Deschideți poarta manual. Introduceți opritorul de comandă pentru deschidere pe cremalieră astfel încât rampa acestuia să acționeze microîntrerupătorul cu arc și fixați-l cu șuruburile furnizate. Repetați aceeași procedură pentru închidere. În configurația ilustrată se păstrează aproximativ 20 mm înainte de opritorul fix; verificați cursa de oprire în condiții reale de sarcină. Opritorul fix al porții și opritorul de comandă al motorului au funcții diferite.
Cablare
| Circuit | Secțiune / condiție |
|---|---|

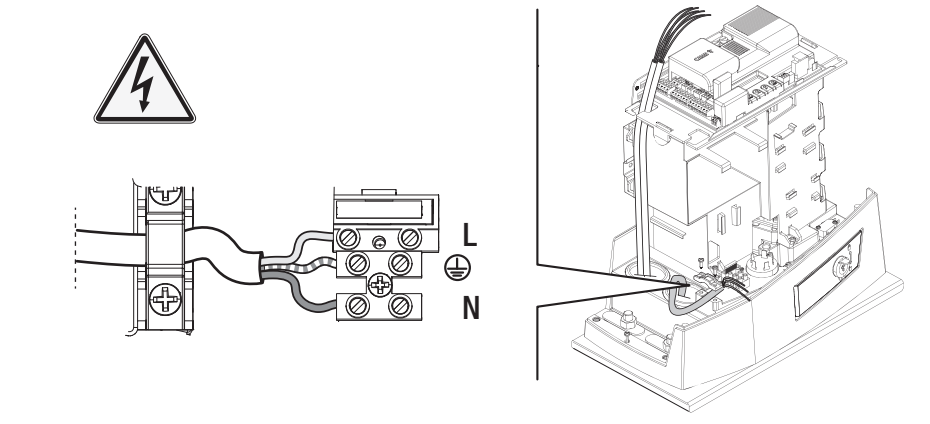

| Rețea 230 V AC | 3G × 1,5 mm² până la 20 m; 3G × 2,5 mm² pentru 20–30 m. |
| Girofar 24 V | 2 × 1 mm² pentru traseele indicate, de până la 30 m. |
| Fotocelule | TX 2 × 0,5 mm²; RX 4 × 0,5 mm², conform schemei complete. |
| Elemente de comandă | Numărul de conductoare în funcție de dispozitiv, secțiune de 0,5 mm² pentru traseele indicate. |
| Antenă | RG58, maximum 5 m. |
| RSE / CRP | UTP CAT 5, maximum 1 000 m, în funcție de condițiile sistemului serial. |
Pentru trasee mai lungi sau mai mulți consumatori, secțiunea trebuie recalculată în funcție de curent și de căderea de tensiune. Treceți cablul de alimentare de la rețea printr-o presetupă separată, la distanță de circuitele de joasă tensiune. Cablurile nu trebuie să atingă componentele care se încălzesc și nici să fie expuse deteriorărilor mecanice.

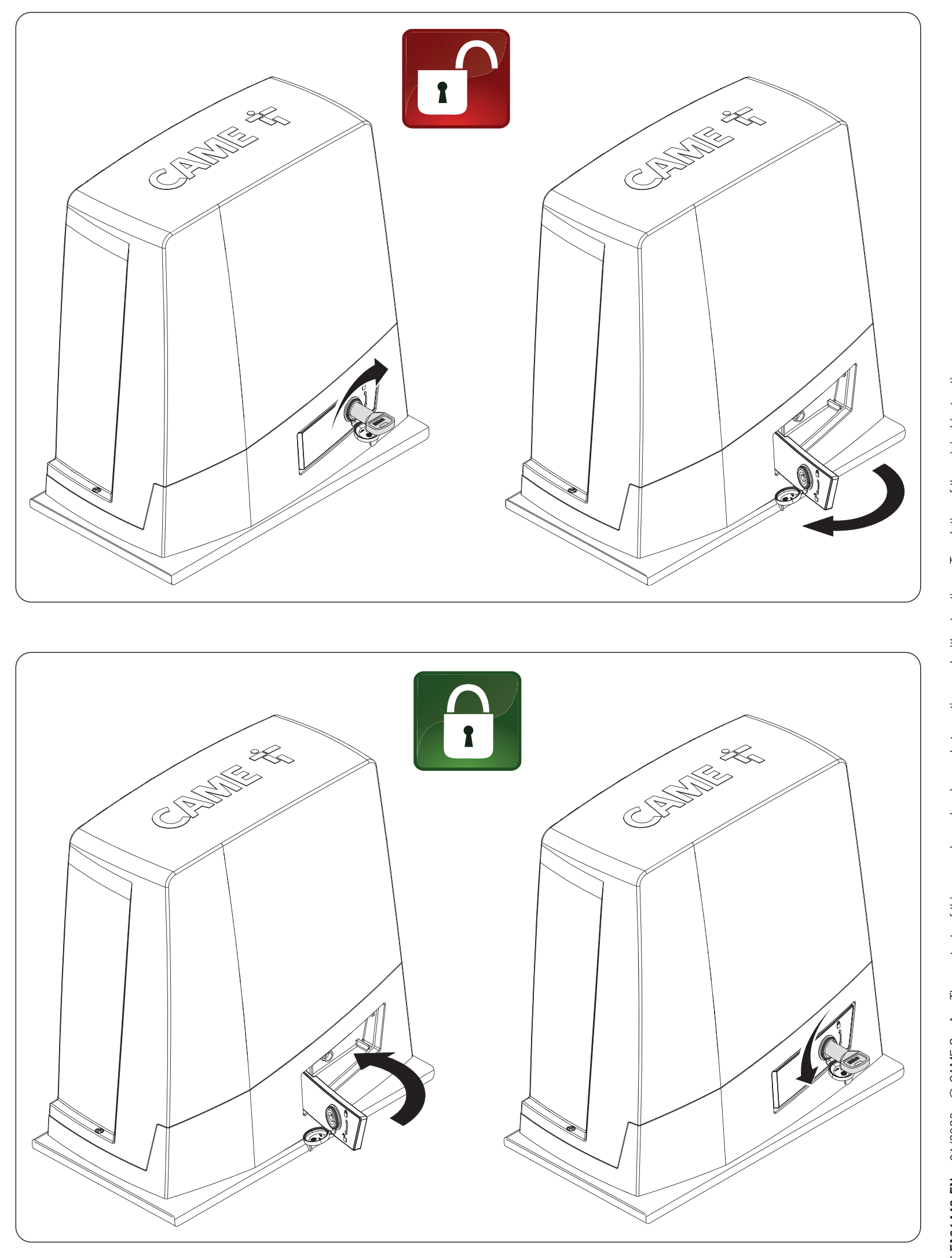

Deblocare manuală și reblocare
Mai întâi întrerupeți alimentarea și asigurați canatul pentru a preveni mișcarea necontrolată. Nu deblocați o poartă deteriorată sau dezechilibrată fără să o asigurați.
- Introduceți cheia în broască și rotiți-o conform perechii de imagini de sus.
- Deschideți maneta de deblocare spre exteriorul carcasei, în direcția săgeții.
- Deplasați poarta manual și controlat, fără persoane pe traiectoria ei.
- Pentru reblocare, readuceți maneta în poziția inițială și blocați mecanismul conform perechii de imagini de jos.
- Înainte de a da o comandă motorului, verificați dacă mecanismul este blocat din nou.

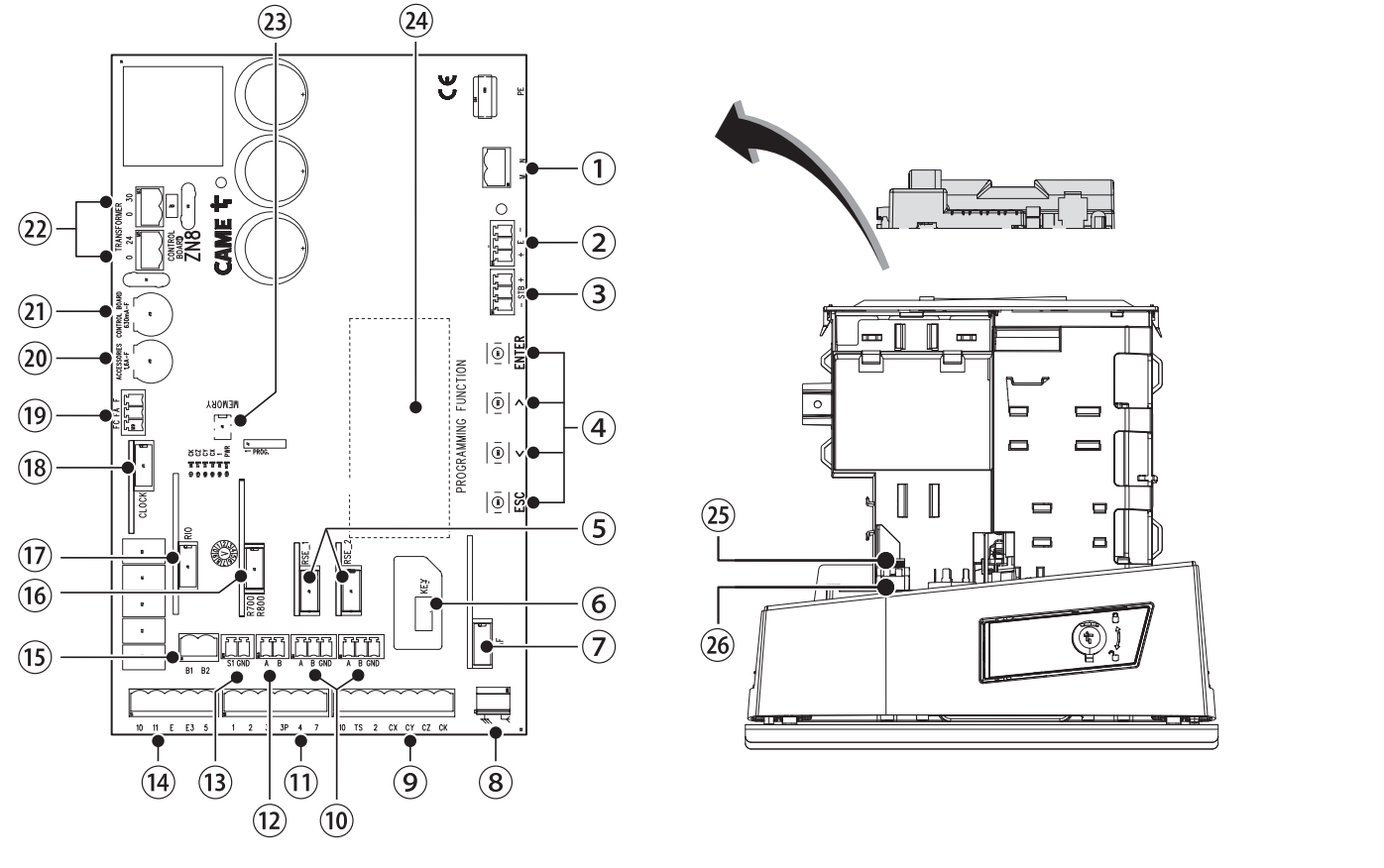

Orientarea pe placa ZN8
În imaginea următoare, orientarea este cu condensatoarele mari în partea de sus, șirurile lungi de borne în partea de jos și butoanele de programare în dreapta. Afișajul grafic și tastele ESC/săgeți/ENTER sunt utilizate pentru configurare, diagnosticare și gestionarea utilizatorilor. Introduceți și scoateți cardurile numai după deconectarea de la rețea și, dacă există, de la baterii.
| Numărul din imagine | Element |
|---|---|
| 1 / 2 / 3 | Motor / encoder / RGP1 sau LBB. |
| 4 / 5 / 6 / 7 | Butoane de programare / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antenă / siguranță / conexiune serială / comenzi prin cablu. |
| 12 / 13 / 14 / 15 | Tastatură / transponder / lumini / B1–B2. |
| 16 / 17 / 18 / 19 | R700 sau R800 / RIOCN8WS / card cu ceas / limitatoare. |
| 20 / 21 / 22 / 23 / 24 | Siguranță pentru accesorii / siguranță pentru placă / transformator / Memory Roll / afișaj. |
| 25 / 26 | Siguranță de rețea / cablu de alimentare de la rețea la motor. |
Alimentare și borne BKV20AGS
| Circuit / borne | Tensiune, polaritate și limită |
|---|---|
| L / N / PE | Rețea 230 V AC, 50/60 Hz. L fază, N conductor neutru, PE conductor de protecție. Curentul alternativ nu are plus și minus. |
| Motor / alimentare internă a plăcii | Motor 36 V DC, placa conform tabelului tehnic 26 V DC. Acestea sunt circuite interne ale unei configurații corecte, nu o ieșire pentru accesorii. Păstrați conexiunile prescrise; nu conectați la acestea rețeaua sau o sursă externă fără să verificați. |

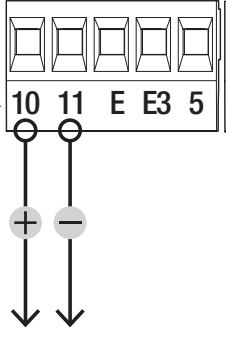

| 10 / 11 | Accesorii 24 V AC/DC, maximum 20 W în total; de regulă, 24 V AC. În cazul curentului continuu 10 = plus (+), 11 = minus (−); la curent alternativ nu există polaritate continuă. |
| 10 / E | Girofar 24 V AC/DC, max. 3 W. În cazul curentului continuu, 10 este polul comun pozitiv, iar E este ieșirea comutată. |
| 10 / E3 | Lumină suplimentară 24 V AC/DC, max. 12 W; modul în Manage lights → Light E3. La curent continuu, 10 este polul comun pozitiv, iar E3 este ieșirea comutată. |
| 10 / 5 | Semnalizare de stare 24 V AC/DC, max. 3 W. La curent continuu, 10 este polul comun pozitiv, iar 5 este ieșirea comutată. |
| B1 / B2 | Contact comandat separat, cu mod monostabil sau bistabil. Nu alimentează accesoriile prin bornele 10/11. |
| 10 / TS / 2 | Ramură de alimentare și testare a fotocelulelor și bornă comună, conform schemei concrete; TS nu este o ieșire universală permanentă pentru minus. |

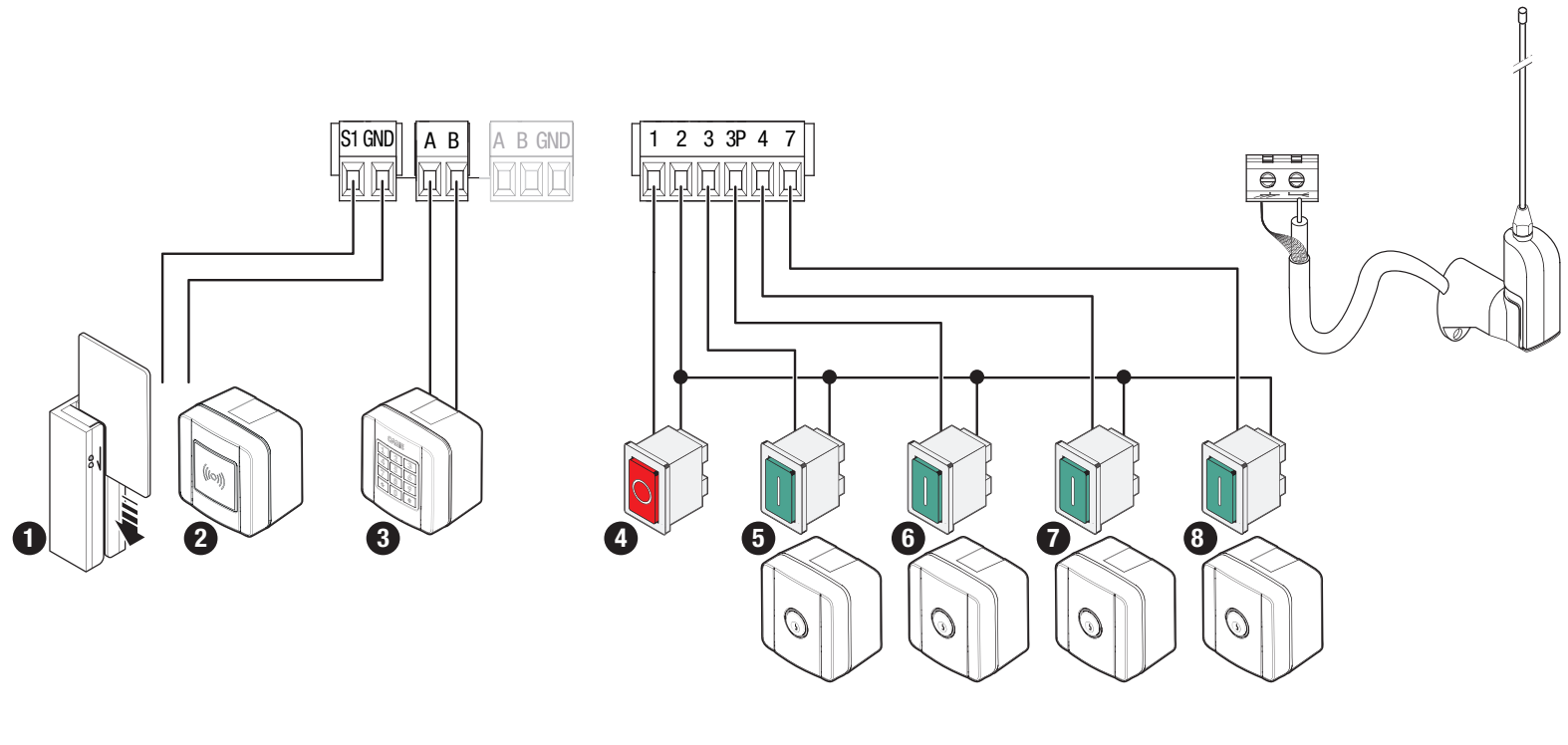

Comenzi, STOP, siguranță și antenă
| Borne | Funcție / contact |
|---|---|
| 1–2 | STOP NC. Oprește poarta și dezactivează închiderea automată; pentru a o pune din nou în mișcare este necesară o nouă comandă. Dacă STOP nu este utilizat, dezactivați Total stop. |
| 2–3 | Comandă NO numai pentru deschidere. |
| 2–3P | Deschidere parțială NO. |
| 2–4 | Comandă NO numai pentru închidere. |
| 2–7 | Comandă NO pas cu pas sau comandă secvențială conform Command 2-7. |
| 2–CX / CY / CZ / CK | Patru intrări de siguranță reglabile independent. Dezactivați intrările neutilizate; configurați-le pe cele utilizate în funcție de protecție. |
| S1 / GND | Transponder sau cititor cu cardul R700 corespunzător. |
| A / B la cititoare | Tastatură cu cod cu R800; nu o confundați cu literele identice ale conexiunii seriale. |
| A / B / GND la RSE | Conexiunea serială a perechii sau CRP, în funcție de conectorul corespunzător. |
| Antenă / AF | Conectați conductorul central al cablului RG58 la semnalul antenei, iar ecranajul la borna de împământare marcată, conform imaginii; introduceți placa radio în AF. |
Comenzile NO/NC și contactele de siguranță sunt fără potențial și nu au polaritate +/−. Alimentarea accesoriilor și contactul de ieșire al acestora sunt circuite separate. Nu conectați 230 V la bornele de comandă.

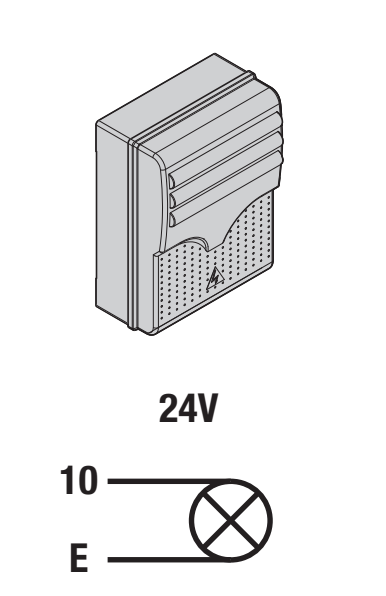

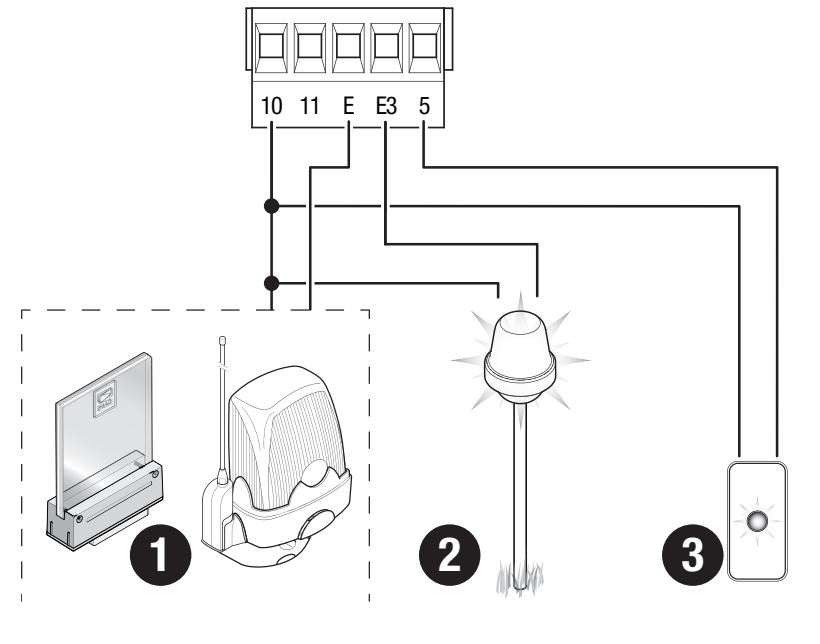

Girofar și lumină suplimentară
CAME KLED24 are 24 V AC/DC și 2 W, așadar se conectează la 10–E în limita de 3 W. Intrarea sa nu este marcată separat cu +/−; la AC polaritatea nu contează, iar la DC borna 10 este ieșirea comună pozitivă a plăcii. Nu conectați aici versiunea de girofar pentru 230 V. E3 este o ieșire separată pentru lumină, cu limita de 12 W; nu confundați E cu E3.

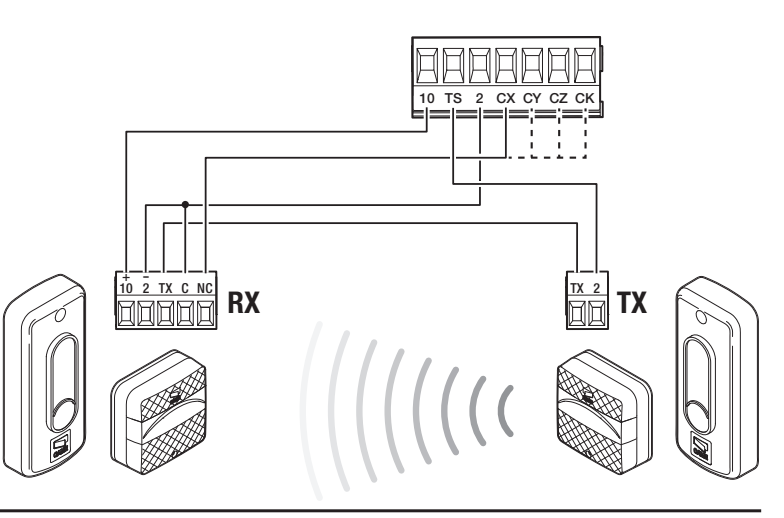

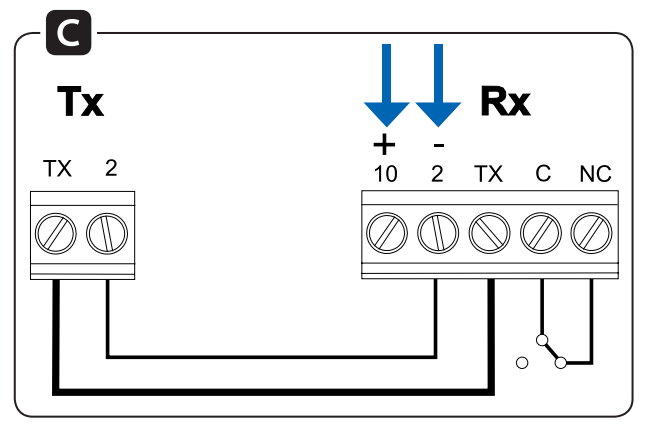

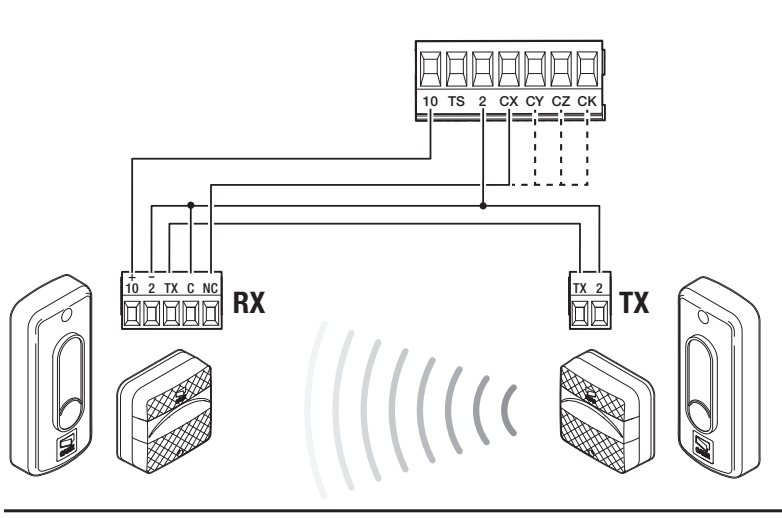

Fotocelule DIR10 și testare prin TS

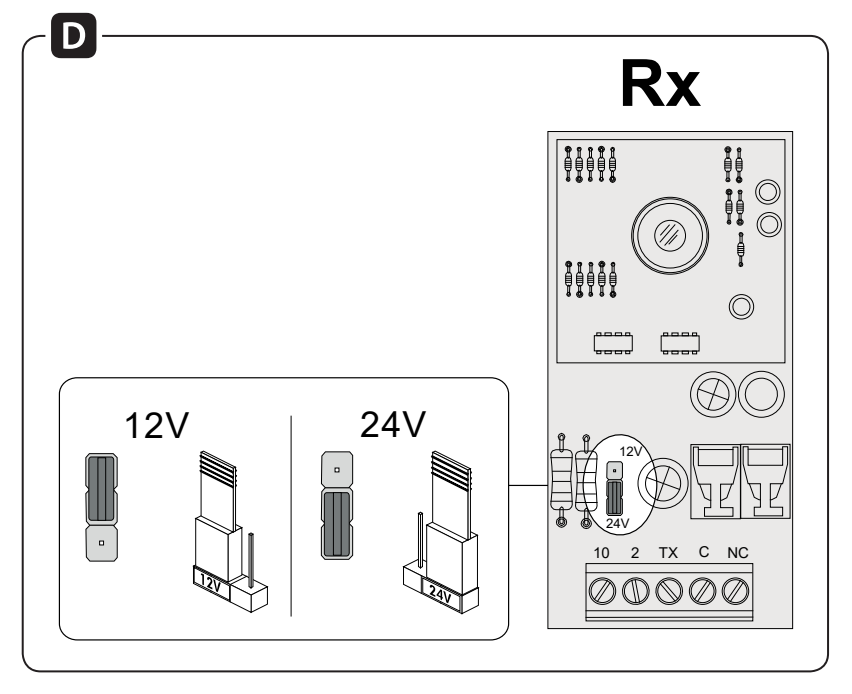

Exemplul este pentru CAME DIR10: pereche TX/RX, rază de acțiune 10 m, alimentare 12/24 V AC/DC. Setați jumperul RX la 24 V. Consumul perechii este de 60 mA la 24 V AC. RX are bornele 10 (+), 2 (−), TX, C și NC. TX are bornele TX și 2, fără marcaje +/− separate în schema originală. La AC nu se aplică polaritatea de curent continuu.
| Bornă DIR10 | Obișnuit | Cu testare |
|---|---|---|
| RX10 (+) | Placă 10 | Placă 10 |
| RX2 (−) și RX C | Placă 2 | Placă 2 |
| RX TX ↔ TX TX | Conectați între RX și TX | Aceeași conexiune |
| TX2 | Placă 2 | Placă TS |
| RX NC | Placă CX | Placă CX |
Contactul C–NC nu are polaritate. În această schemă sincronizată, RX2 și C se conectează la borna 2 a plăcii, nu la 11. Conectați RX TX la TX TX; nu înlocuiți această conexiune cu alimentarea directă de la borna 10 a plăcii. Setați C1 pe CX pentru redeschidere în timpul închiderii.
Activarea testului de siguranță
Cu alimentarea oprită, mutați conductorul TX2 la TS; RX2/C rămân la borna 2, iar conexiunea TX dintre RX/TX rămâne neschimbată. Apoi, în Configuration → Wired safety devices → Safety devices test activați testul și intrarea de siguranță corespunzătoare. Dacă testul eșuează, remediați problema de alimentare, cablare sau configurare; nu șuntați permanent protecția.

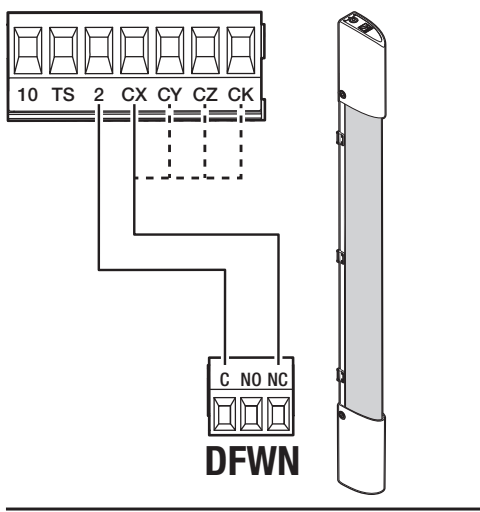

Muchii de siguranță și patru intrări
Configurați separat CX, CY, CZ și CK. Muchia NC utilizează contactul C–NC fără polaritate, de exemplu conform schemei DFWN. Pentru o muchie rezistivă, selectați modul R7/R8 corespunzător și schema 8K2 reală; perechea de muchii are o opțiune și o cablare dedicate. Nu confundați muchia rezistivă cu un contact NC obișnuit.

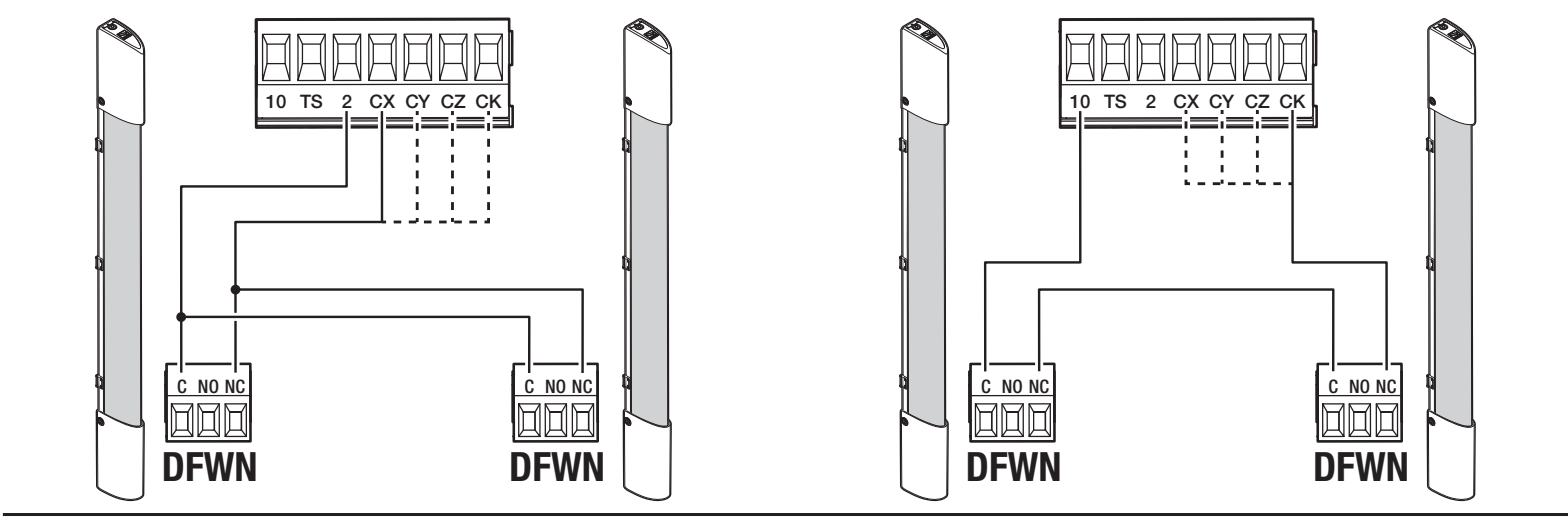

La perechea de muchii NC DFWN, în schema din stânga, ambele contacte sunt conectate separat: C de la ambele muchii la borna 2 a plăcii, NC de la o muchie la CX și NC de la cealaltă la CY. Producătorul recomandă această cablare și o numește paralelă; fiecare intrare trebuie configurată separat. În dreapta, contactele NC sunt conectate în serie la o singură intrare: borna 2 a plăcii → C de la prima muchie, NC de la prima → C de la a doua, NC de la a doua → CX al plăcii. Acestea sunt scheme de contact DFWN, nu scheme pentru muchii rezistive 8K2.
Prima pornire și verificarea direcției
- Verificați mecanismul, opritoarele, cremaliera, cablurile, blocarea deblocării și spațiul liber.
- După pornire, urmați instrucțiunile asistentului de pe afișajul grafic. Pentru acest motor, selectați Motor type → BKV2000; schimbarea tipului nu modifică sarcina mecanică admisă.
- Setați direcția în Configuration → Motor settings → Opening direction. Direcția implicită este spre stânga.
- În funcția Motor test, butonul > închide, iar < deschide. Dacă direcția nu corespunde, corectați-o din meniu; nu inversați firele la întâmplare.
- Configurați STOP, toate intrările de siguranță conectate și testul, dacă este cazul, apoi efectuați învățarea cursei.
- Verificați ciclul complet, deschiderea parțială, toate protecțiile, luminile, radioul și comportamentul după o pană de curent.
Prima mișcare obișnuită după pornire este deschiderea; așteptați să se încheie. Dacă observați un comportament neobișnuit, zgomote sau vibrații, opriți imediat și remediați cauza.
Învățarea automată a cursei BKV
Înainte de învățare, reglați corect limitatoarele mecanice de cursă și opritoarele fixe și setați tipul BKV2000 și direcția. Motorul trebuie să fie blocat, iar întreaga zonă de mișcare trebuie să fie liberă. Tehnicianul trebuie să supravegheze întreaga operațiune; nicio persoană nu trebuie să intre pe traiectoria de deplasare.
- Deschideți Configuration → Motor settings → Travel calibration.
- La întrebarea Confirm?, selectați YES și confirmați cu ENTER.
- Lăsați să se desfășoare întregul proces de învățare afișat de placa respectivă; nu introduceți o comandă suplimentară înainte de finalizare.
- După finalizare, verificați pozițiile, încetinirile și funcționarea tuturor elementelor de siguranță. Dacă apare Calibration error, îndepărtați mai întâi obstacolul sau remediați defecțiunea mecanică și abia apoi repetați învățarea.
Programarea acestei plăci grafice se face folosind denumirile din meniu. Nu transferați aici numerele A1/A3 și nici setările ZN7 dintr-o altă gamă.
Programare cu ajutorul afișajului grafic

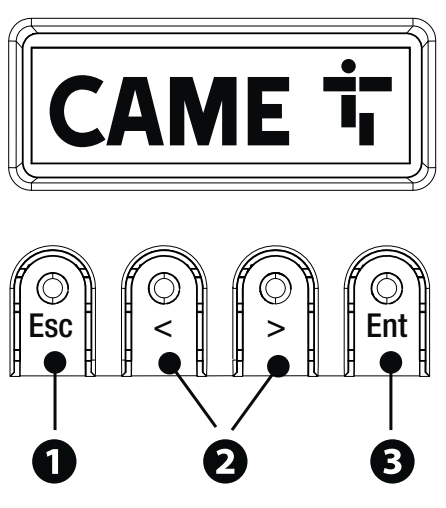

ENTER intră în meniu și confirmă selecția. < și > navighează printre opțiuni și modifică valorile. ESC anulează modificarea neconfirmată, revine la meniul anterior, iese din meniu sau oprește mișcarea. Programați când motorul este oprit și salvați setările curente înainte de a le modifica.
Mai jos găsiți explicațiile în slovacă, împreună cu denumirile meniurilor în engleză, pentru identificarea fără echivoc a opțiunilor. Cu caractere aldine sunt indicate numai valorile implicite menționate explicit. Disponibilitatea funcțiilor depinde de plăcile conectate și de versiunea plăcii.
Configuration → Motor settings
| Opțiune / semnificație | Opțiuni și condiții |
|---|---|
| Opening direction Direcția de deschidere. | To the left – spre stânga; To the right – spre dreapta. |
| Motor test Testarea direcției. | > închide, < deschide; dacă direcția nu corespunde, corectați-o prin selectarea direcției potrivite. |
| Travel calibration Învățarea cursei. | Confirm? NO/YES; procedura de învățare. |
| Motor type Tipul motorului. | Pentru BKV20AGS, selectați BKV2000; celelalte opțiuni, BKV1500/BKV2500, nu măresc capacitatea portantă a acestui model. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Opțiune / semnificație | Opțiuni și condiții |
|---|---|
| Total stop STOP1–2: oprește și dezactivează închiderea automată. | Deactivated / On. Activați numai cu un contact NC corect. |
| CX input / CY input / CZ input / CK input Patru intrări configurate individual. | Fiecare Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 și R7/R8 pentru două muchii. Semnificațiile sunt indicate sub tabel. |
| Safety devices test Testarea fotocelulelor la comenzile de deschidere și închidere. | Deactivated / On; necesită conectarea prin TS. |
| Obst. with motor stopped Dacă este semnalat un obstacol, nu permite pornirea nici din starea de repaus. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Configurare → Timpi / Gestionare lumini
Configurare → Comunicare RSE / Memorie externă
| Element / semnificație | Opțiuni și condiții |
|---|---|
| RSE1 Rolul plăcii în RSE_1. | CRP, Asociat sau Dezactivat. |
| Adresă CRP Adresă unică a plăcii în sistem. | 1–254. |
| Viteză RSE1 / Viteză RSE2 Viteza de transfer pentru fiecare port. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. Viteza implicită a ambelor porturi: 38400 bps. |
| Salvare date Salvarea utilizatorilor, a timpilor și a configurației. | Se afișează când memoria este introdusă; Memory Roll. |
| Citire date Încărcarea datelor salvate pe placă. | Înlocuiește datele plăcii cu configurația salvată; după încărcare, verificați întregul ansamblu. |
Gestionare utilizatori – utilizatori
Informații – informații și service
| Element / semnificație | Opțiuni și condiții |
|---|---|
| Versiune FW Afișați versiunile FW și GUI. | Notați ambele versiuni înainte de a modifica setările. |
| Contor manevre Contoare de mișcări. | Manevre totale / Manevre parțiale. |
| Configurare întreținere Avertizare de service. | Dezactivat sau 1×100 până la 250×100 de manevre; avertizarea clipește de 3+3 ori. |
| Resetare întreținere Resetați contorul parțial de service. | Confirmați? NO/YES; efectuați resetarea după întreținerea propriu-zisă. |
| Resetare parametri Restabiliți parametrii. | Păstrează Decodarea radio, Tipul motorului și datele de calibrare; distingeți această operație de resetarea completă. |
| Lista erorilor Ultimele 8 erori. | Folosiți săgețile pentru a parcurge istoricul; opțiunea Ștergere erori îl șterge după confirmare. |
Gestionare temporizator / Comenzi
Meniu Limbă / Parolă / F
Reacțiile intrărilor cablate și RIO
| Reacție | Semnificație |
|---|---|
| C1 / P1 | Redeschidere în timpul închiderii – fotocelule. |
| C2 / P2 | Reînchidere în timpul deschiderii – fotocelule. |
| C3 / P3 | Oprire parțială; verificați împreună cu automatizarea operațională. |
| C4 / P4 | Oprire și așteptare până la îndepărtarea obstacolului. |
| C7 / P7 | Redeschidere în timpul închiderii – muchii de siguranță. |
| C8 / P8 | Reînchidere în timpul deschiderii – muchii de siguranță. |
| C13 / P13 | Redeschidere în timpul închiderii și oprire imediată după îndepărtarea obstacolului; reacția se aplică și când poarta este staționară. |
| R7 / R8 | Reacția corespunzătoare pentru muchiile cu rezistență de 8K2; opțiune separată pentru una sau două muchii. |
| P0 | Oprire și dezactivarea automatizării; reluarea este posibilă numai printr-o comandă nouă. |
Salvarea și gestionarea telecomenzilor
Pentru meniul grafic descris mai sus, capacitatea este de 250 de utilizatori. AF necesită un receptor cu frecvența și codificarea corecte; un exemplu este AF43S cu TOP-432EE. Simpla corespondență a frecvenței nu confirmă compatibilitatea.
- Deschideți Manage users → New user.
- Selectați funcția dorită și confirmați cu ENTER.
- Transmiteți codul cu butonul selectat al telecomenzii.
- Repetați procedura pentru un alt buton sau utilizator, notați numărul și comanda și testați funcționarea efectivă.
Pentru ștergerea individuală, folosiți Remove user; pentru ștergerea completă, Remove all. Radio decoding → Rolling code sau TW Key block șterge emițătoarele salvate anterior cu altă codificare. Nu încercați această opțiune fără o evidență a telecomenzilor existente.
Resetarea parametrilor și restaurarea completă
Information → Parameter reset restaurează parametrii din fabrică, dar păstrează Radio decoding, Motor type și setările de calibrare a cursei. Înainte de confirmare, salvați configurația, iar după resetare verificați direcția, protecțiile, timpii și testele de funcționare. Pentru ștergerea tuturor utilizatorilor, folosiți opțiunea separată Manage users → Remove all. După fiecare restaurare, verificați și telecomenzile salvate.
Restaurarea după uitarea parolei este o resetare completă diferită. Aceasta șterge utilizatorii salvați, timpii și calibrarea. Această operațiune trebuie efectuată de un tehnician capabil să repună în funcțiune în siguranță întregul ansamblu.
- Deconectați alimentarea plăcii, inclusiv eventualele baterii.
- Țineți apăsate simultan butoanele < și > și restabiliți alimentarea conform procedurii de service.
- Țineți butoanele apăsate până când apare Factory reset, selectați Confirm YES și apăsați ENTER.
- Configurați din nou modelul corect, direcția, toate protecțiile, procesul de învățare și utilizatorii; efectuați teste complete înainte de utilizare.
Copierea de rezervă și încărcarea Memory Roll
- Deconectați alimentarea de la rețea și baterii și introduceți Memory Roll în conectorul marcat.
- După pornire, selectați Configuration → External memory → Save data sau Read data.
- Salvarea/încărcarea include utilizatorii, timpii și configurația. Încărcarea poate suprascrie datele existente pe placă.
- După finalizare, deconectați alimentarea și scoateți Memory Roll. După restaurare, verificați modelul, direcția, toate protecțiile și comenzile.
Aceste elemente sunt afișate când memoria este conectată. Folosiți conectorul documentat pentru Memory Roll; nu conectați un dispozitiv USB la alt conector doar pe baza unei denumiri similare a funcției.
Memory Roll este marcat în imaginea plăcii ZN8 reale cu numărul 23.

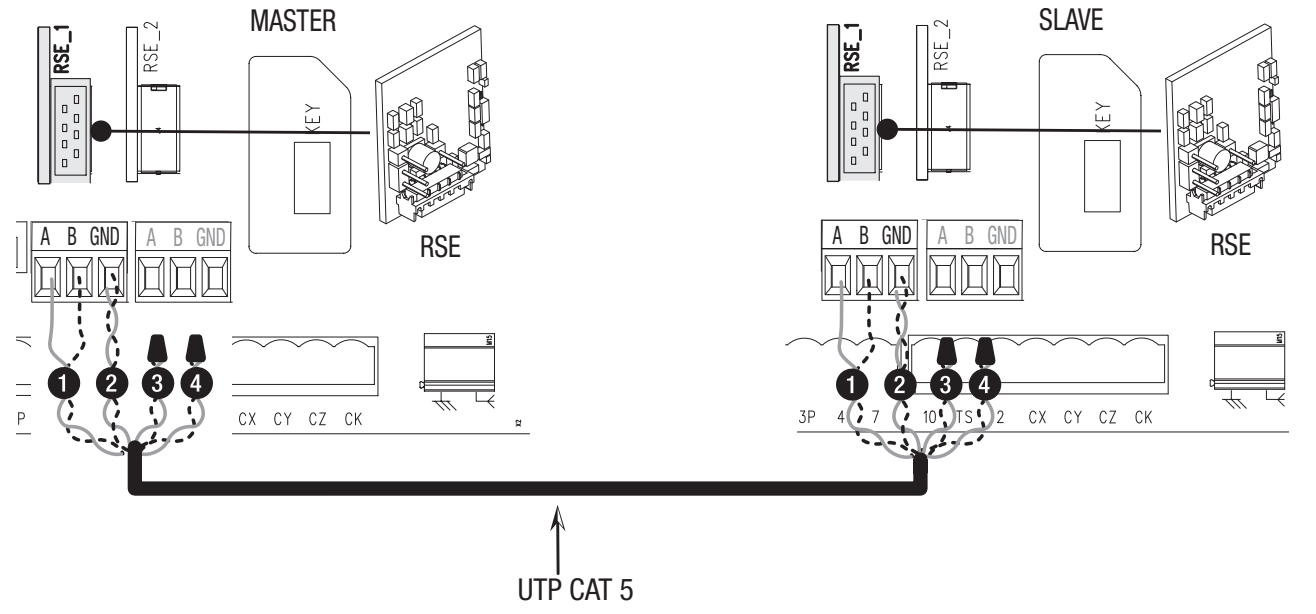

Două motoare în modul MASTER–SLAVE
Introduceți plăcile RSE în RSE_1 pe ambele plăci și conectați A–A, B–B, GND–GND prin UTP CAT5 conform schemei. Accesoriile și comenzile se conectează la MASTER, unde se salvează și utilizatorii. Pe MASTER, selectați Paired în asistent sau în setarea RSE1; celălalt motor devine SLAVE. Comanda parțială controlează MASTER conform schemei inițiale, iar deschiderea comună acționează ambele canaturi.
Dacă RSE_1 este folosit pentru pereche, CRP utilizează RSE_2. În această configurație, CAME KEY nu poate fi conectat. Nu confundați aceleași litere A/B de pe interfețe diferite.
Diagnosticarea mesajelor text de pe afișaj
| Mesaj | Verificare / procedură |
|---|---|
| Eroare de calibrare | Procesul de învățare a fost întrerupt de un obstacol; îndepărtați cauza și verificați mecanica. |
| Encoderul nu funcționează | Encoder deconectat sau defect; cu alimentarea oprită, verificați conectorul corespunzător și cablajul. |
| Eroare la testul de service | Obstacol la fotocelule, cablare/configurare incorectă sau fotocelulă defectă; verificați testul TS. |
| Încuietoarea ușii este deschisă | Motorul este deblocat; verificați blocarea manetei. |
| Numărul maxim de obstacole la închidere / deschidere / obstacole | A fost depășit numărul de obstacole detectate consecutiv; îndepărtați rezistența sau cauza declanșării protecției. |
| Eroare de comunicare | Portul RSE este configurat incorect; verificați conexiunea și modul. |
| Telecomandă incompatibilă | Transmițător, codificare sau TWIN KEY BLOCK necorespunzător. |
| Ușa SLAVE este deschisă | Motorul SLAVE este deblocat. |
| Nu există comunicare de la sistemul RIO | Modulul RIO lipsește din conector sau este defect. |
| Sistemul RIO nu este configurat | Sistemul wireless sau dispozitivele acestuia nu sunt configurate. |
Information → Errors list păstrează ultimele 8 erori. Înainte de a le șterge, notați starea și FW/GUI. Dacă poarta nu se mișcă, verificați alimentarea de la rețea, siguranțele, deblocarea, STOP, dispozitivele de siguranță și o comandă menținută permanent. Dacă poarta se deschide, dar nu se închide, verificați fotocelulele și setarea intrării corespunzătoare. Nu ocoliți protecția printr-o punte permanentă.
Siguranțe pentru 230 V BKV20AGS
| Circuit | Siguranță rapidă |
|---|---|
| Rețea | 2 A F |
| Placă de comandă | 630 mA F |
| Accesorii | 1,6 A F |
Verificați siguranțele cu alimentarea de la rețea și bateriile deconectate. Înlocuiți-le numai cu siguranțe de același tip și aceeași valoare și eliminați mai întâi cauza scurtcircuitului sau a suprasarcinii.
Întreținere și service
La fiecare 10 000 de cicluri și cel târziu o dată la 6 luni verificați strângerea șuruburilor/piulițelor, uzura și funcționarea pieselor mobile, lubrifierea punctelor mecanice corespunzătoare, dispozitivele de avertizare și de siguranță, deblocarea manuală, cablurile, ghidajul și cremaliera. Înainte de intervenție, deconectați alimentarea și bateriile. După o perioadă lungă de nefuncționare, verificați funcționarea completă după restabilirea alimentării de la rețea.
Producătorul specifică un MCBF de 250 000 de cicluri pentru BKV20 la 20 m/2 000 kg; în zonele cu vânt, numărul indicat scade cu 15 %. Aceasta este o valoare de referință între defecțiuni, nu un interval fără întreținere și nici o garanție privind durata de viață a fiecărei porți. Setați notificarea de service în Information → Set up maintenance și resetați-o numai după efectuarea service-ului.
După reglare, închideți protecția plăcii, capacul și toate elementele de fixare. Verificați forțele și funcțiile de siguranță ale întregii porți, arătați utilizatorului cum se face deblocarea manuală și predați manualele întregului ansamblu. Predați componentele electronice și bateriile la un punct de colectare desemnat, la scoaterea din uz.
Caracteristici tehnice CAME BKV20AGS
| Parametru | Valoare pentru configurația descrisă |
|---|---|
| Model / cod | BKV20AGS / 801MS-0310 |
| Greutatea / lungimea maximă a canatului | 2 000 kg / 20 m |
| Alimentare de la rețea | 230 V AC, 50/60 Hz |
| Motor / alimentare internă a plăcii | 36 V DC / 26 V DC |
| Putere | 250 W |
| Forță / forță maximă | 900 N / 1 350 N |
| Viteză maximă | 12 m/min |
| Grad de protecție | IP54 |
| Temperatură de funcționare | −20 până la +55 °C |
| Regim de funcționare | Funcționare continuă; nu este specificat un număr fix de cicluri pe oră. |
| Timp de lucru | 180 s |
| Consum în standby | 14 W; cu modulul RGP1 0,8 W |
| Protecție termică a transformatorului | 120 °C |
| Clasă de izolație / raport de transmisie | I / 40 |
| Greutatea automatizării | 21 kg |
| Culoare | Gri RAL 7024 |
| Pinion / întrerupătoare de limită | Modul 4 / mecanice |

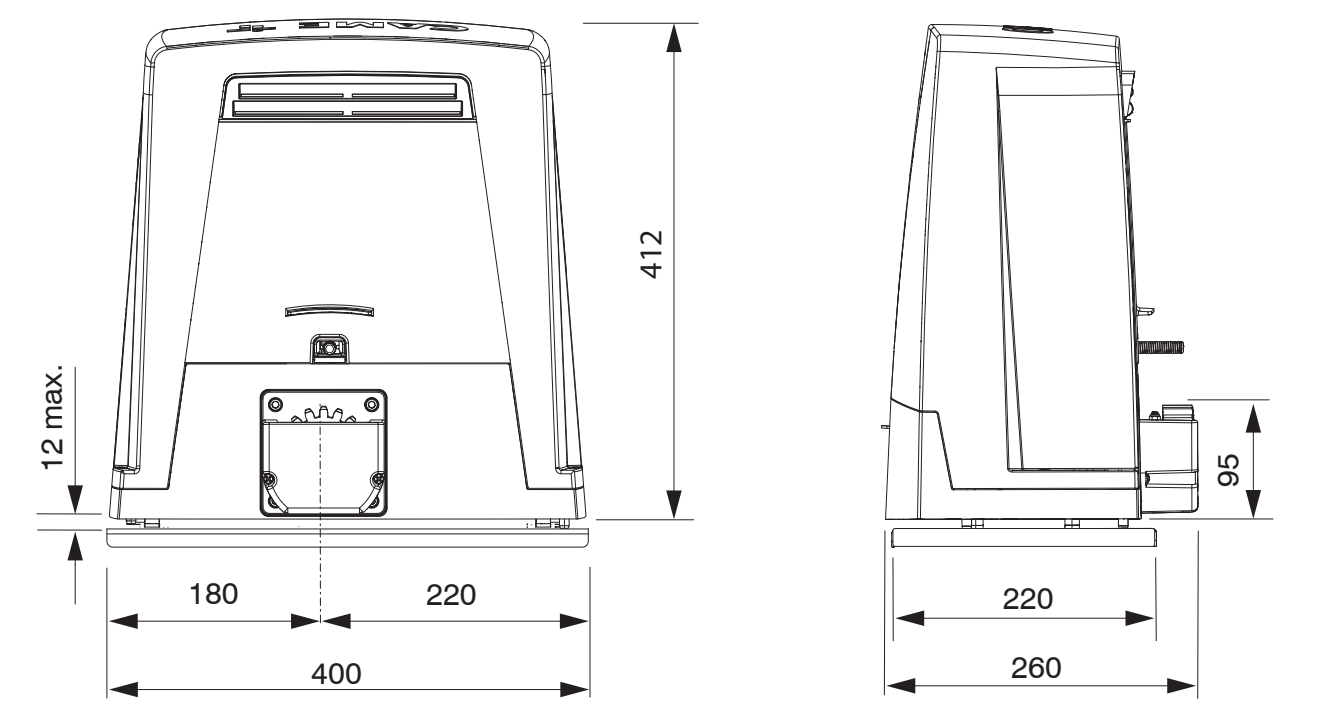

| Dimensiuni: lățime × adâncime × înălțime | 400 × 260 × 412 mm |
| Configurarea modelului | Motor type → BKV2000 |
| Capacitatea utilizatorilor din acest meniu | 250 |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
