CAME BKV15AGS - motor pentru poartă culisantă de până la 1500 kg (A)
NOU| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
4.566,46 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului CAME BKV15AGS - motor pentru poartă culisantă de până la 1500 kg (A)
Automatizarea CAME BKV15AGS este destinată porți culisante cu o greutate de până la 1500 kg și o lungime a foii de până la 20 m. Are un întrerupător electromecanic de oprire. Automatizarea este nureversibilă. Caracteristici tehnice detaliate ». Manual de descărcat ».
CAME BKV15AGS, cod 801MS-0300, este un motor pentru o poartă culisantă mare, de până la 1 500 kg și 20 m lungime. Are motor de 36 V DC, afișaj grafic, patru intrări de siguranță cablate și limitatoare mecanice de cursă. Alimentarea de la rețea este de 230 V AC. Evaluați împreună capacitatea portantă, lungimea și rezistența efectivă a porții.
Montajul, racordarea la rețea și punerea în funcțiune trebuie efectuate de un tehnician calificat. Înainte de a deschide unitatea sau de a introduce carduri, deconectați alimentarea de la rețea și eventualele baterii. Verificați eticheta BKV15AGS, placa ZBKN și versiunea FW/GUI din meniul Information. Setările de mai jos sunt pentru meniul grafic cu opțiunea Motor type BKV1500. Pentru o altă versiune sau un alt meniu, consultați manualul aferent.
Motor CAME BKV15AGS fără accesorii
Acest manual se referă la motorul CAME BKV15AGS fără accesorii (A). Oferta cu accesorii este disponibilă în pagina setului CAME BKV15AGS.
Valoarea de 20 m reprezintă lungimea maximă a canatului; nu o confundați cu lățimea deschiderii de trecere. BKV15AGS utilizează limitatoare mecanice de cursă. Limitatoarele magnetice și placa de ceas incluse la versiunile AGE nu sunt dotări standard la AGS.
Accesorii și exemple de cablare
Dispozitivele de mai jos sunt exemple concrete pentru schemele de cablare indicate. Verificați conținutul pachetului motorului fără accesorii și conformitatea accesoriilor livrate efectiv cu oferta respectivă; pentru un alt model, consultați manualul acestuia.
| Componentă | Exemplu / utilizare |
|---|---|
| Fotocelule | CAME DIR10, 12/24 V AC/DC; rază de acțiune 10 m, borne și testare. |
| Lampă de semnalizare | CAME KLED24, 24 V AC/DC, 2 W; cablare 10–E. |
| Radio | CAME AF43S și TOP-432EE, exemplu de cod fix 433,92 MHz; verificați compatibilitatea codării cu setările plăcii. |
| Cremalieră | Cremaliere, modul 4 pentru acest model. |
| Comandă | Întrerupătoare, butoane și cititoare; comenzi NO fără potențial și STOP NC, conform plăcii. |
Montajul BKV15AGS
Înainte de montaj, verificați ca poarta să se deplaseze ușor și fără hopuri, manual, pe toată cursa. Poarta și ghidajul trebuie să fie stabile, orizontale și protejate împotriva ieșirii din ghidaj. Verificați opritoarele fixe pentru poziția deschisă și închisă și protejați zonele de strivire, prindere și angrenare a cremalierei. Fixați motorul pe un suport solid, ferit de jetul direct de apă. Dacă în canatul porții există o portiță pietonală, mișcarea poate fi permisă numai dacă aceasta este asigurată în siguranță.

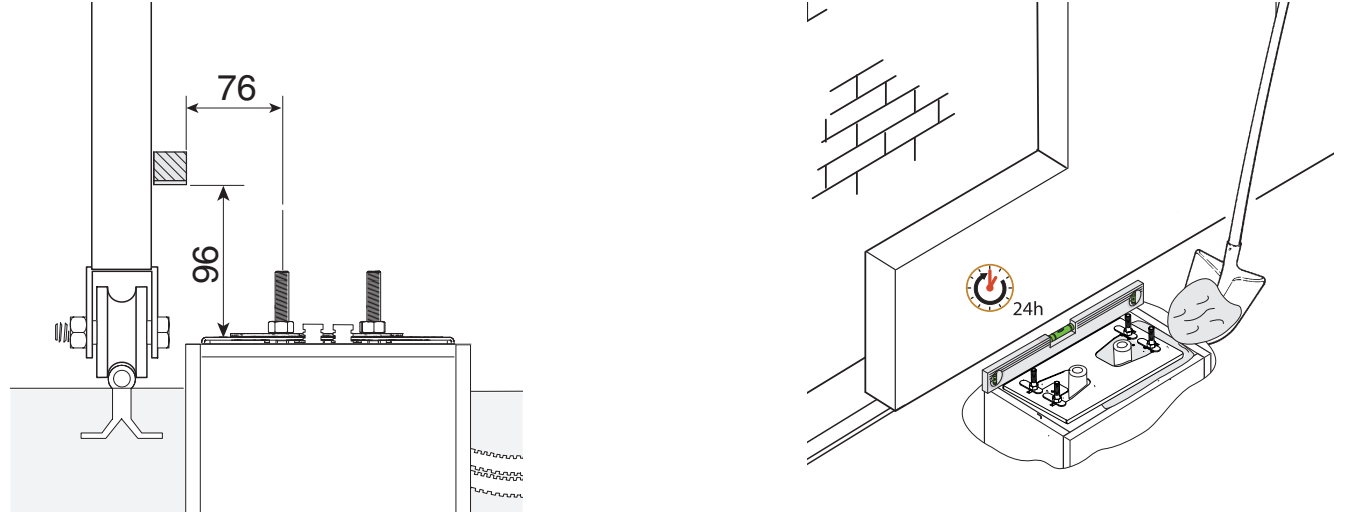

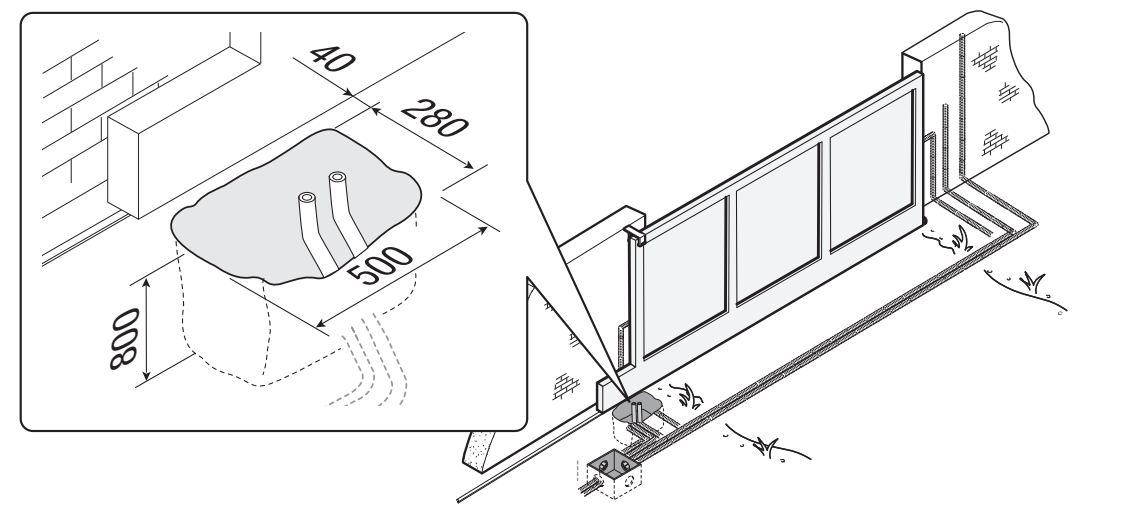

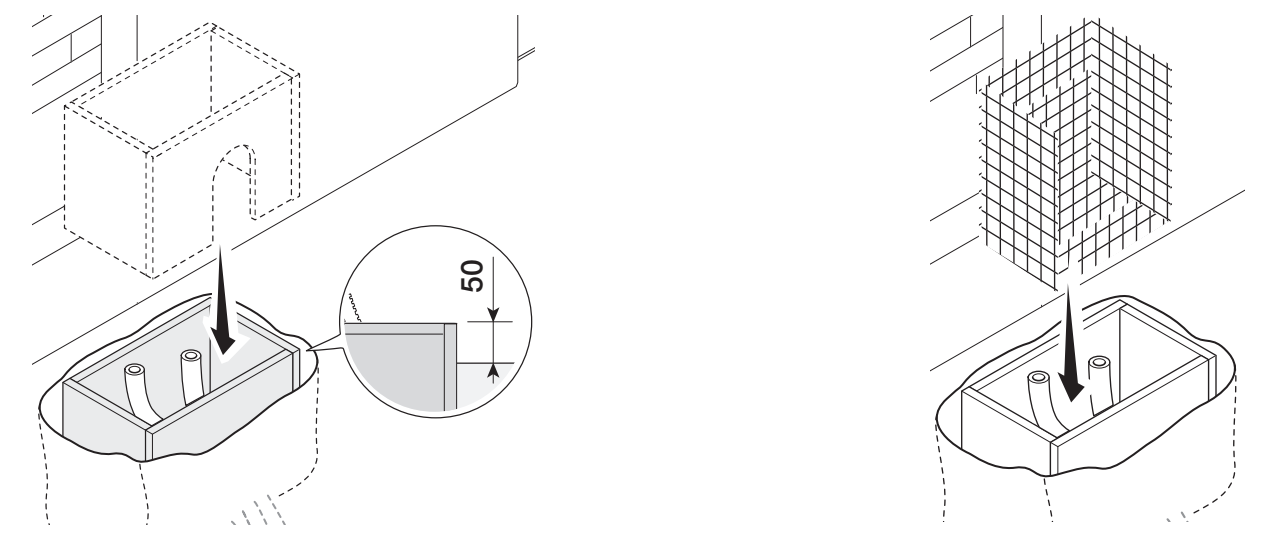

Fundația și placa de ancorare
Exemplul producătorului prevede o excavație de 500 × 280 mm, cu adâncimea de 800 mm și tuburi de protecție Ø 40 mm. Adaptați dimensiunile fundației la teren și la poarta respectivă; acesta este un exemplu de instalare, nu un proiect universal de fundație. Cofrajul depășește nivelul solului cu 50 mm și include armătură din oțel.

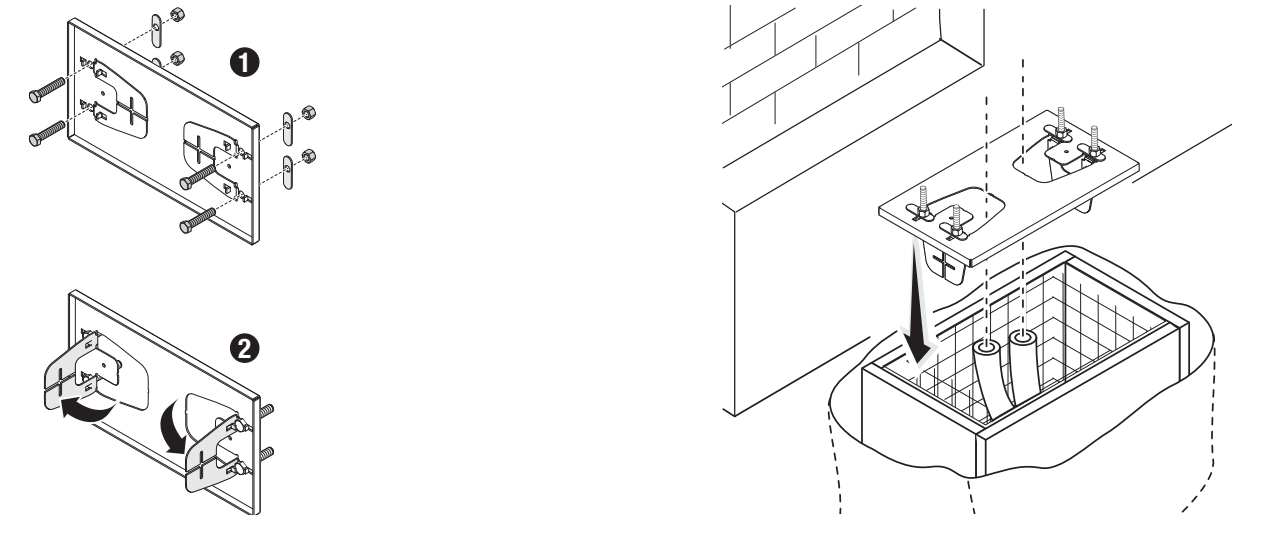

Introduceți șuruburile M12 livrate în placă și fixați-le cu piulițe. Îndoiți urechile de ancorare preformate și introduceți placa în armătură. Tuburile de protecție trebuie să treacă prin orificiile plăcii. Aliniați placa cu precizie; filetele trebuie să rămână deasupra betonului. Poziția față de cremalieră se stabilește pe baza cotelor de 76 și 96 mm indicate în secțiune. Lăsați betonul să se întărească cel puțin 24 de ore.

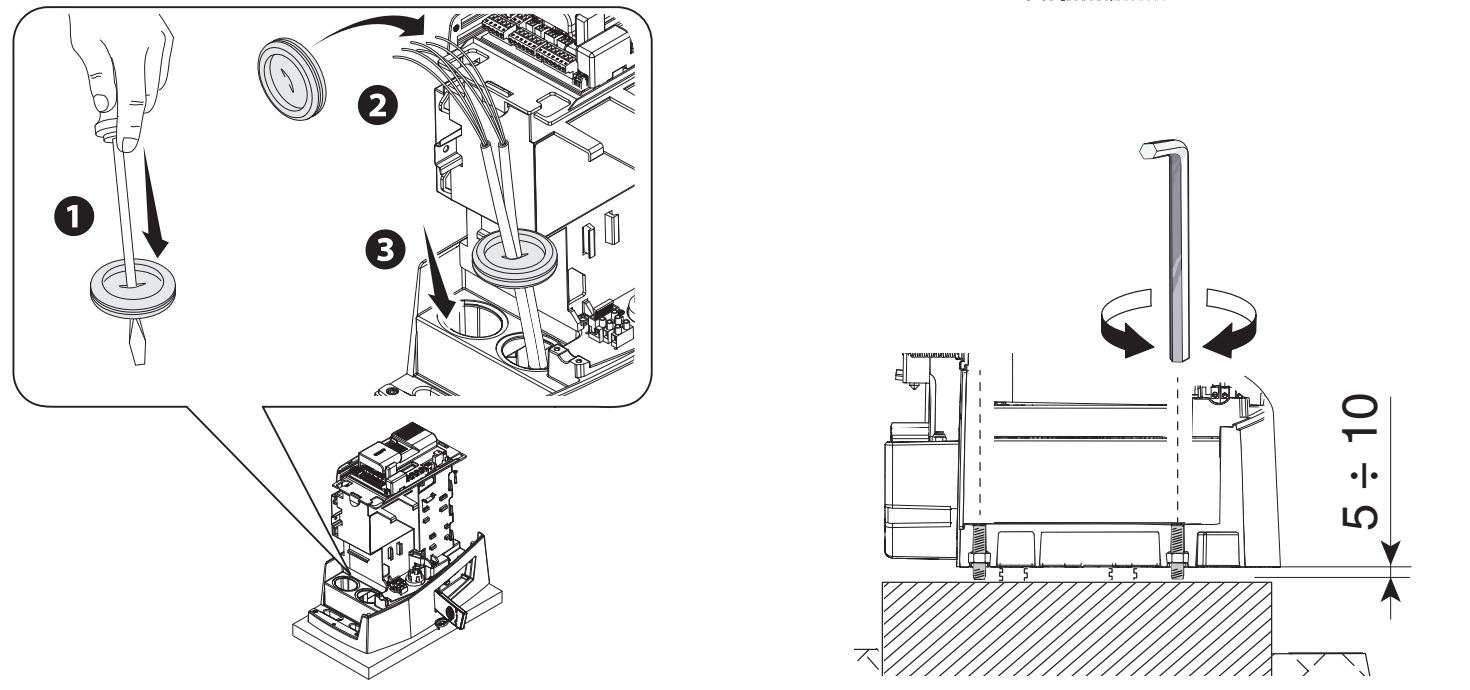

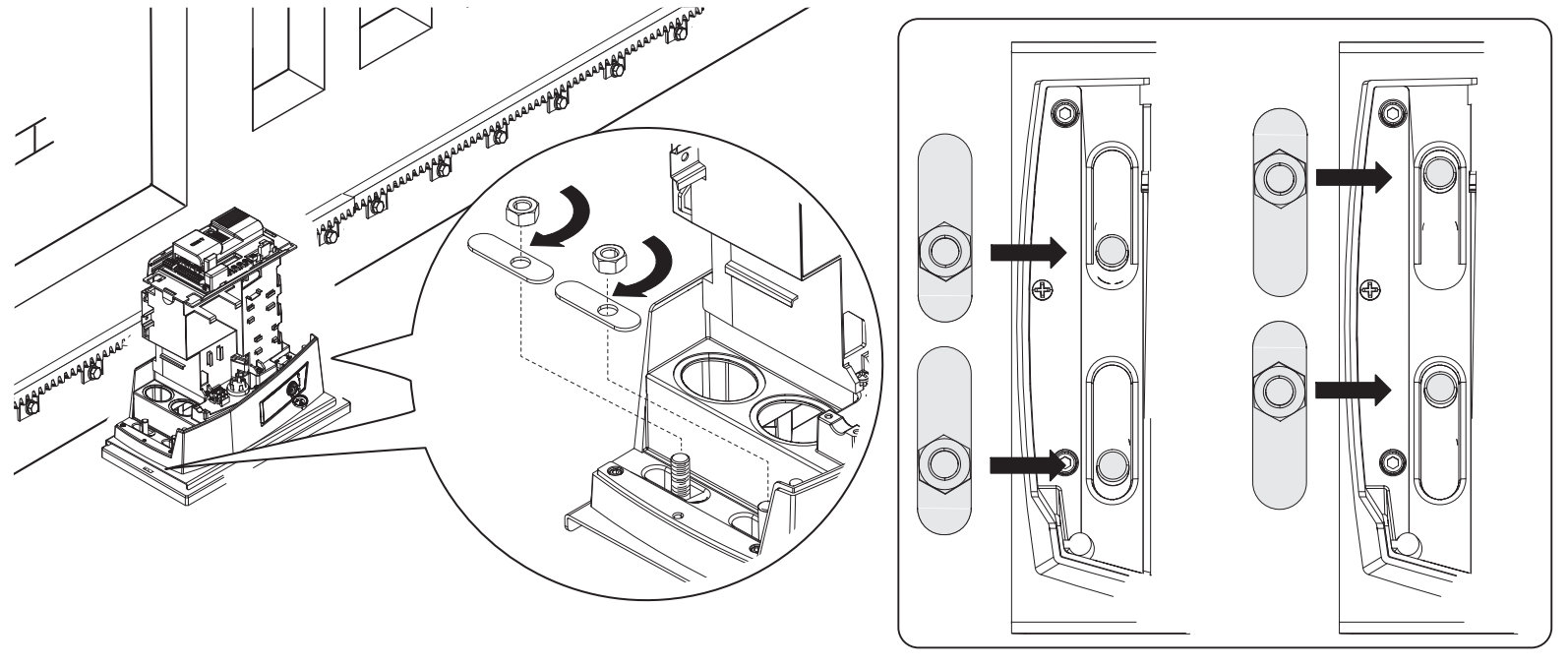

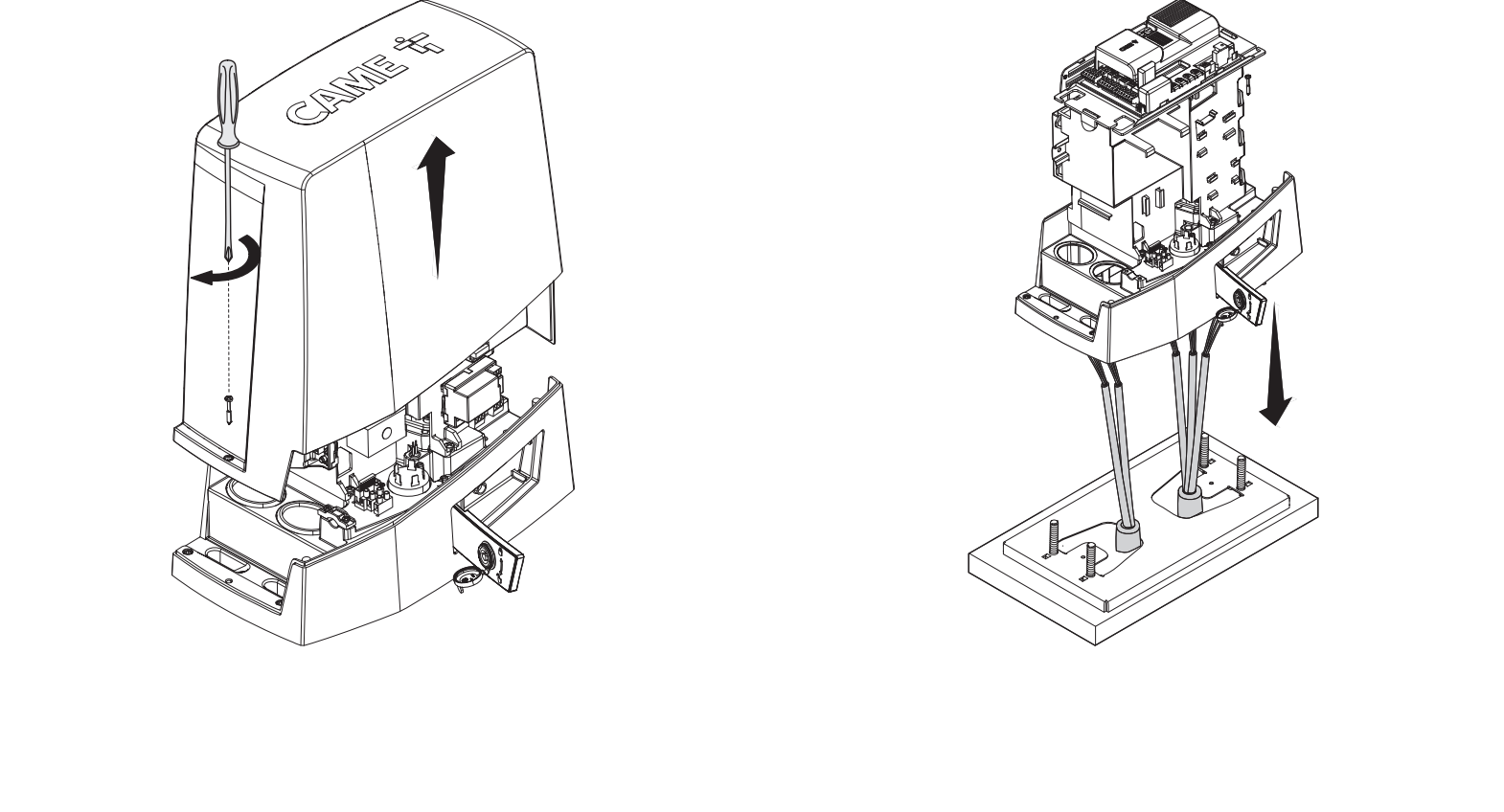

Poziționare și reglarea înălțimii
După îndepărtarea cofrajului, umpleți cu pământ spațiul din jurul fundației. Scoateți piulițele ancorelor și trageți cablurile până la aproximativ 600 mm deasupra plăcii. Demontați capacul și poziționați motorul; cablurile trec prin partea inferioară și prin presetupele etanșe. Ridicați motorul cu ajutorul picioarelor filetate cu 5–10 mm, pentru a păstra o marjă de reglare a angrenării.

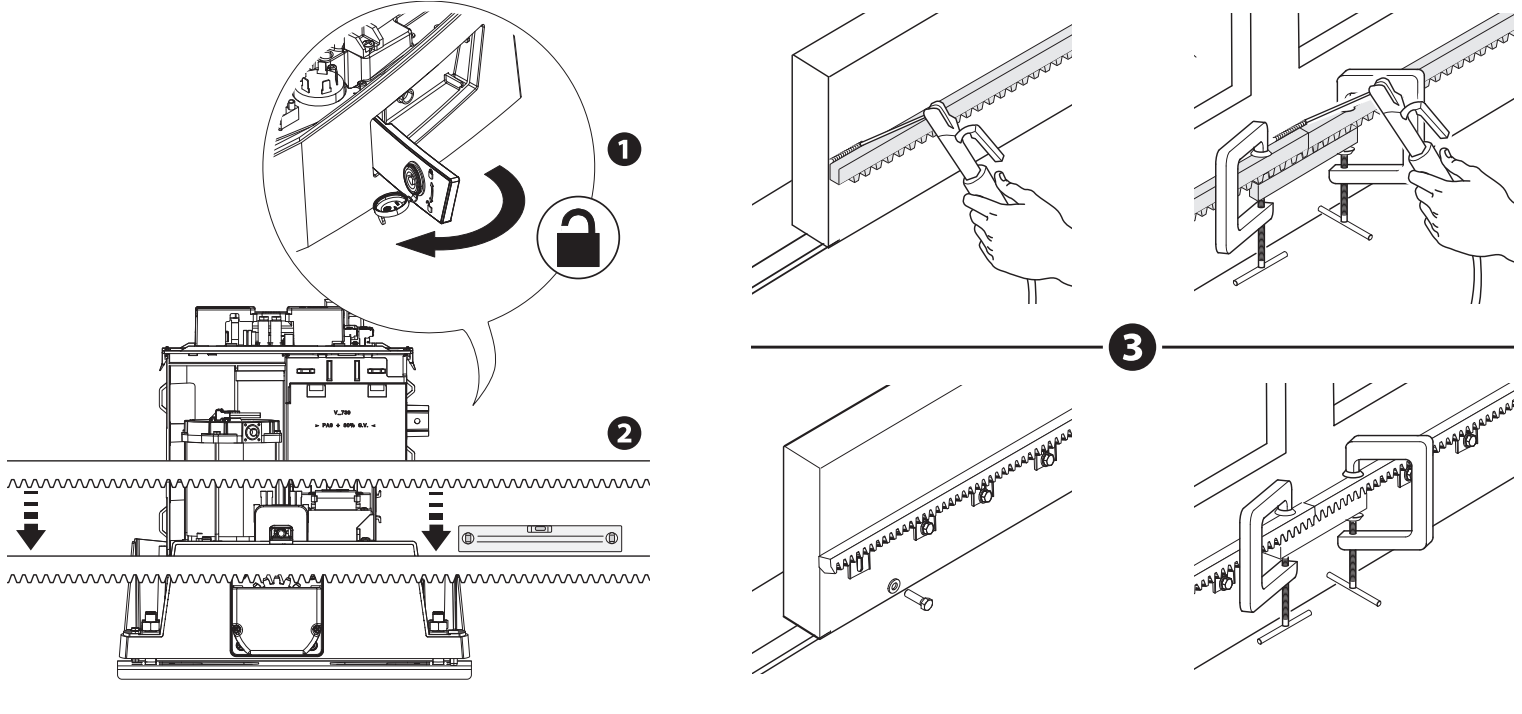

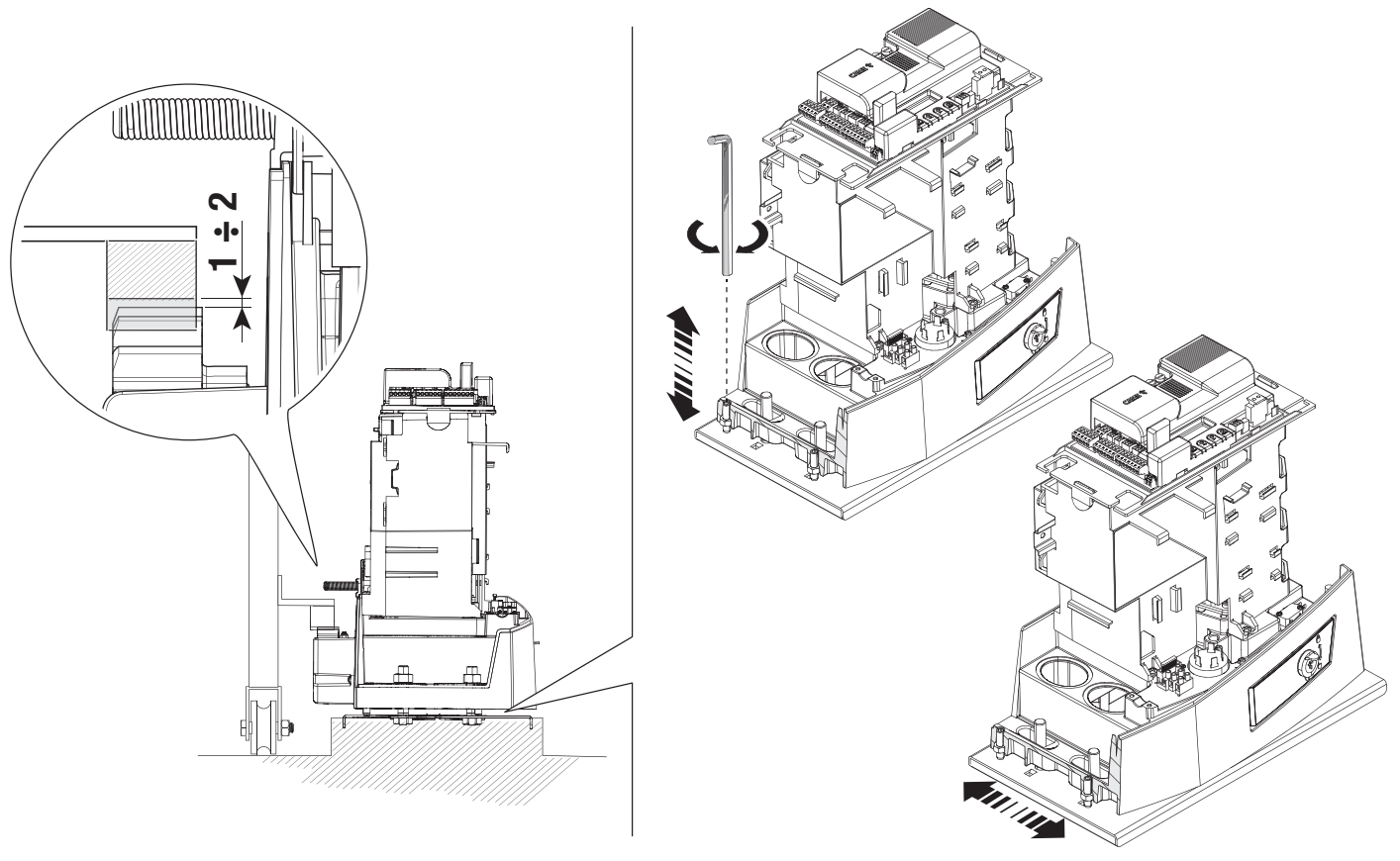

Cremalieră și joc de 1–2 mm
Deblocați motorul și fixați cremaliera modul 4 în timp ce deplasați manual poarta. La îmbinarea segmentelor, folosiți sub îmbinare un segment auxiliar de cremalieră și două cleme, pentru ca dinții să se alinieze continuu. După fixare, reglați înălțimea cu ajutorul picioarelor și poziția orizontală folosind orificiile ovale.
Lăsați un joc de 1–2 mm între pinion și cremalieră. Greutatea porții nu trebuie să se sprijine pe motor. Parcurgeți manual întreaga cursă și, numai după reglare, fixați motorul pe placă cu șaibe și piulițe.

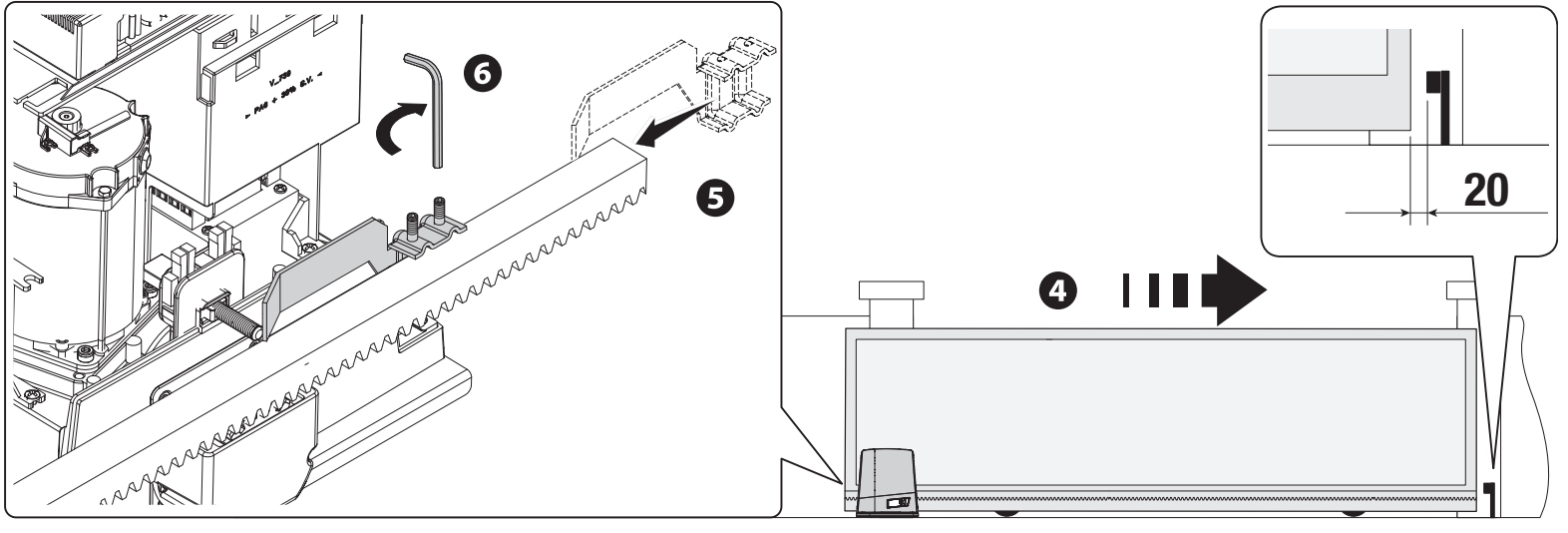

Limitatoare mecanice de cursă AGS

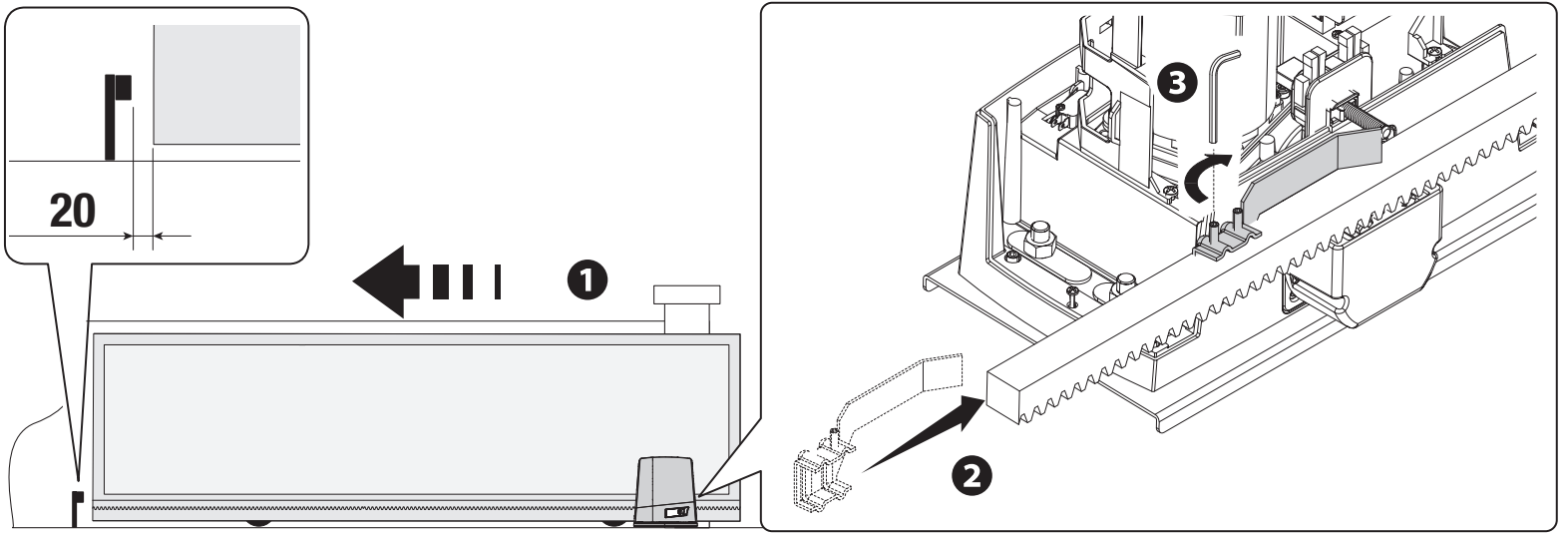

Deschideți poarta manual. Montați opritorul de deschidere cu declanșator pe cremalieră astfel încât cama acestuia să acționeze microîntrerupătorul cu arc și fixați-l cu șuruburile livrate. Repetați aceeași procedură la poziția de închidere. În configurația ilustrată se păstrează aproximativ 20 mm înaintea opritorului fix; verificați cursa de oprire în condiții reale de sarcină. Opritorul fix al porții și opritorul de comandă al motorului au funcții diferite.
Cablare
| Circuit | Secțiune / condiție |
|---|---|
| Rețea 230 V AC | 3G × 1,5 mm² până la 20 m; 3G × 2,5 mm² pentru 20–30 m. |
| Lampă de semnalizare 24 V | 2 × 1 mm² pentru traseele indicate de până la 30 m. |
| Fotocelule | TX 2 × 0,5 mm²; RX 4 × 0,5 mm², conform schemei complete. |
| Elemente de comandă | Numărul de conductoare depinde de dispozitiv; secțiune de 0,5 mm² pentru traseele indicate. |
| Antenă | RG58, maximum 5 m. |
| RSE / CRP | UTP CAT 5, maximum 1 000 m, în funcție de condițiile sistemului serial. |
Pentru un traseu mai lung sau mai mulți consumatori, recalculați secțiunea în funcție de curent și de căderea de tensiune. Treceți alimentarea de la rețea printr-un tub de trecere separat, distinct de circuitele de joasă tensiune. Cablurile nu trebuie să atingă componentele care se încălzesc și nici să fie expuse deteriorării mecanice.

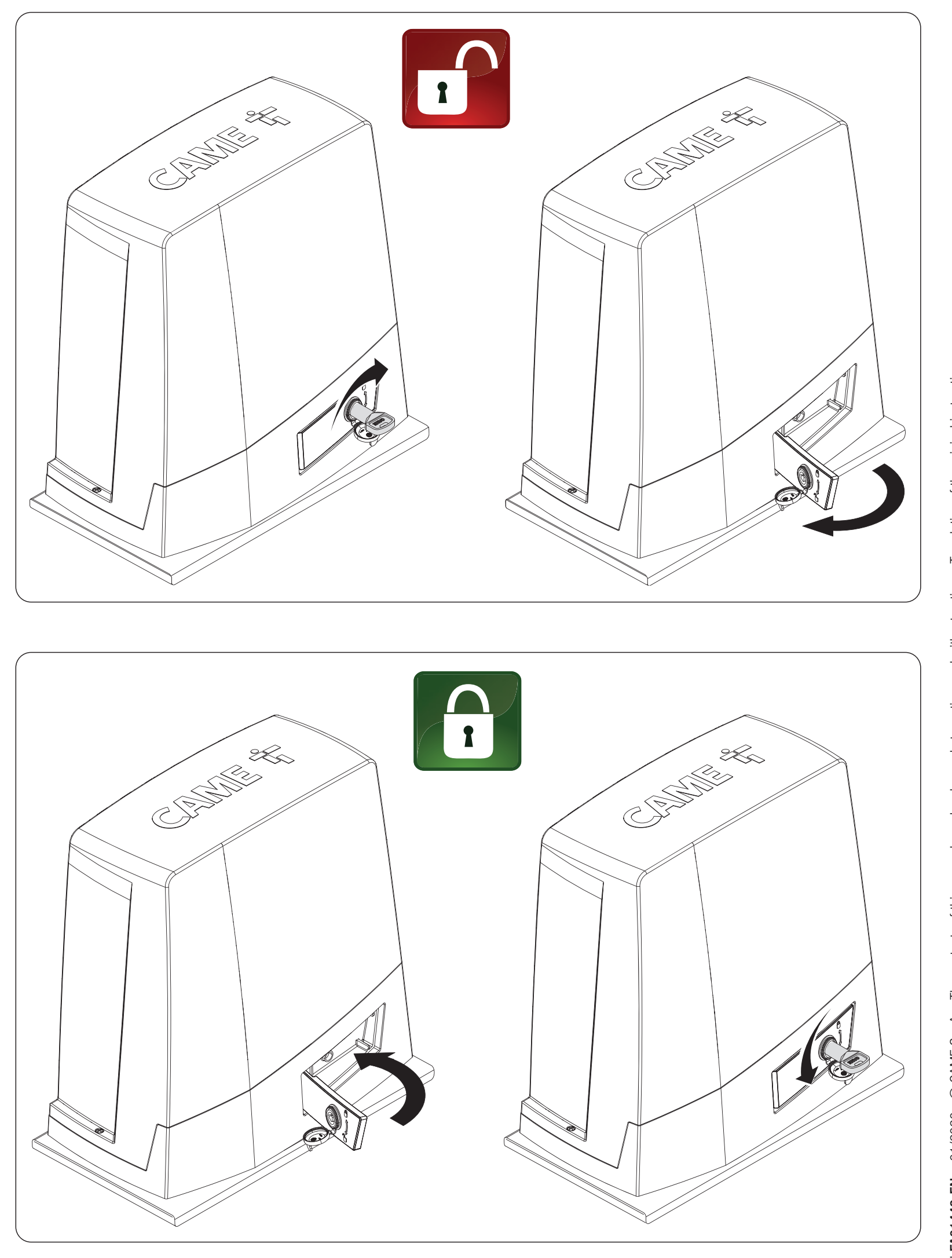

Deblocare manuală și reblocare
Mai întâi deconectați alimentarea și asigurați canatul pentru a preveni mișcarea necontrolată. Nu deblocați poarta deteriorată sau dezechilibrată fără să o asigurați.
- Introduceți cheia în încuietoare și rotiți-o conform perechii de imagini de sus.
- Deschideți maneta de deblocare spre exteriorul carcasei, în direcția indicată de săgeată.
- Deplasați poarta manual și controlat, fără persoane pe traiectorie.
- Pentru blocare, readuceți maneta în poziția inițială și încuiați mecanismul conform perechii de imagini de jos.
- Înainte de a da o comandă motorului, verificați dacă mecanismul este blocat din nou.

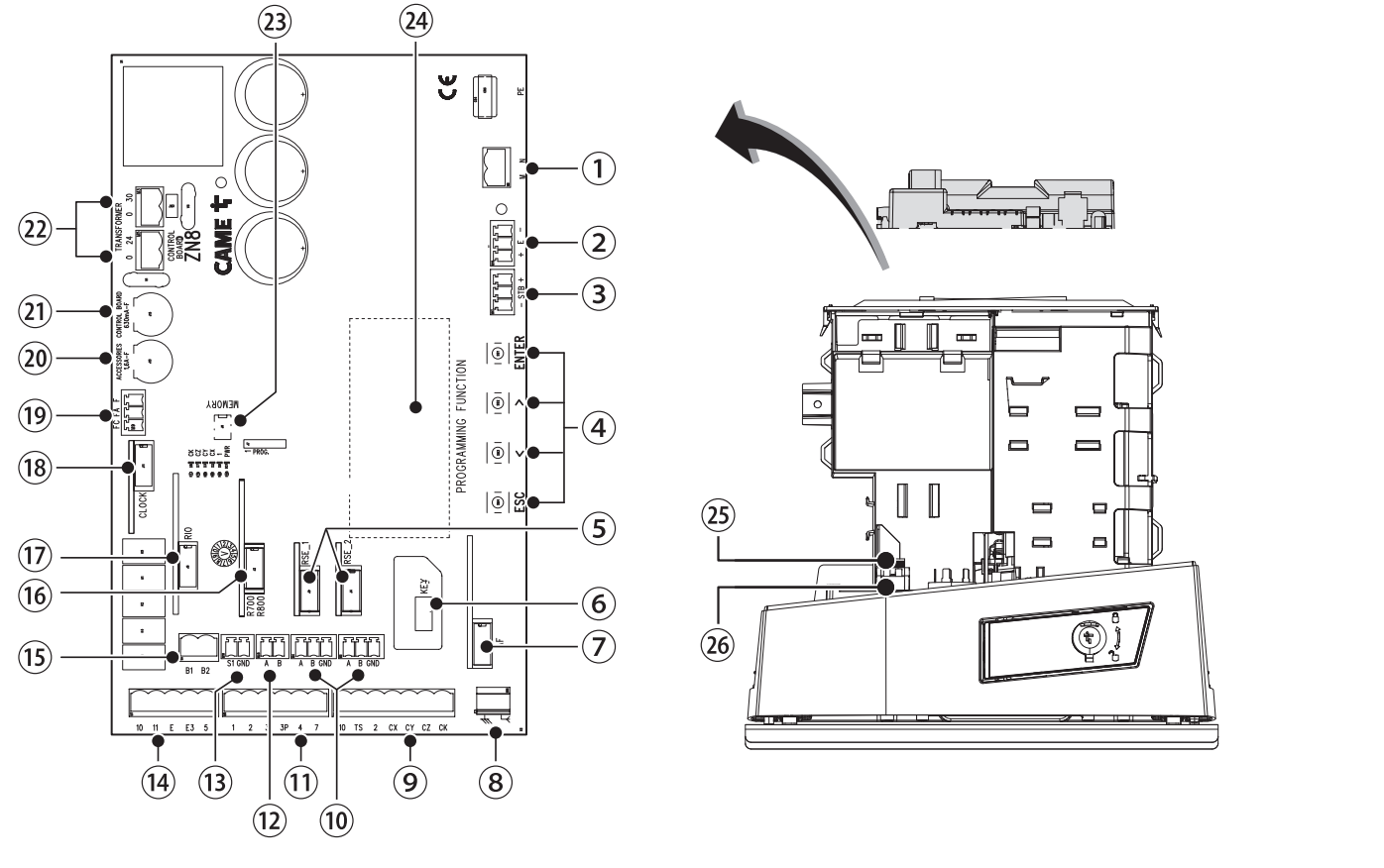

Orientarea pe placa ZBKN
În imaginea următoare, orientarea este cu condensatoarele mari în partea de sus, șirurile lungi de borne în partea de jos și butoanele de programare în dreapta. Afișajul grafic și butoanele ESC/săgeți/ENTER sunt utilizate pentru setări, diagnosticare și utilizatori. Introduceți și scoateți cardurile numai cu alimentarea de la rețea și eventualele baterii deconectate.
| Numărul din imagine | Componentă |
|---|---|
| 1 / 2 / 3 | Motor / encoder / RGP1 sau LBB. |
| 4 / 5 / 6 / 7 | Butoane de programare / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antenă / siguranță / conexiune serială / comenzi prin cablu. |
| 12 / 13 / 14 / 15 | Tastatură / transponder / lumini / B1–B2. |
| 16 / 17 / 18 / 19 | R700 sau R800 / RIOCN8WS / card de temporizare / limitatoare de cursă. |
| 20 / 21 / 22 / 23 / 24 | Siguranță pentru accesorii / siguranța plăcii / transformator / Memory Roll / afișaj. |
| 25 / 26 | Siguranță de rețea / alimentare de la rețea a motorului. |

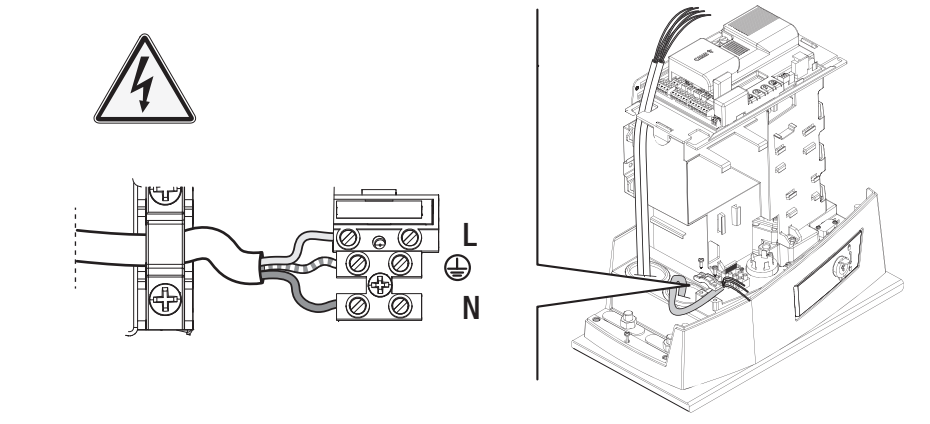

Alimentare și borne BKV15AGS
| Circuit / borne | Tensiune, polaritate și limită |
|---|---|
| L / N / PE | Rețea 230 V AC, 50/60 Hz. L fază, N conductor neutru, PE conductor de protecție. Curentul alternativ nu are plus și minus. |
| Motor / alimentarea internă a plăcii | Motor 36 V DC, placă conform tabelului tehnic 26 V DC. Acestea sunt circuite interne ale ansamblului corect, nu o ieșire pentru accesorii. Păstrați conexiunile prescrise; nu conectați la acestea alimentarea de la rețea sau o sursă externă fără verificare. |

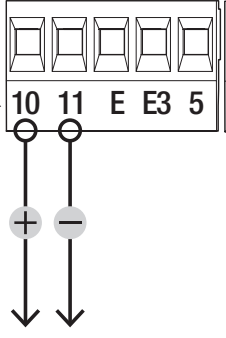

| 10 / 11 | Accesorii 24 V AC/DC, maximum 20 W în total; de regulă 24 V AC. În cazul curentului continuu 10 = plus (+), 11 = minus (−); în cazul curentului alternativ nu există polaritate de curent continuu. |
| 10 / E | Lampă de semnalizare 24 V AC/DC, max. 3 W. La curent continuu, borna 10 este polul comun pozitiv, iar E este ieșirea comutată. |
| 10 / E3 | Lumină suplimentară 24 V AC/DC, max. 12 W; mod în Manage lights → Light E3. La curent continuu, borna 10 este polul comun pozitiv, iar E3 este ieșirea comutată. |
| 10 / 5 | Semnalizare de stare 24 V AC/DC, max. 3 W. La curent continuu, borna 10 este polul comun pozitiv, iar 5 este ieșirea comutată. |
| B1 / B2 | Contact comandat separat, cu mod monostabil sau bistabil. Nu alimentează accesoriile prin 10/11; verificați în documentația plăcii respective conectarea sarcinii și valorile admise. |
| 10 / TS / 2 | Ramură de alimentare și testare pentru fotocelule și bornă comună, conform schemei specifice; TS nu este o ieșire universală permanentă de minus. |

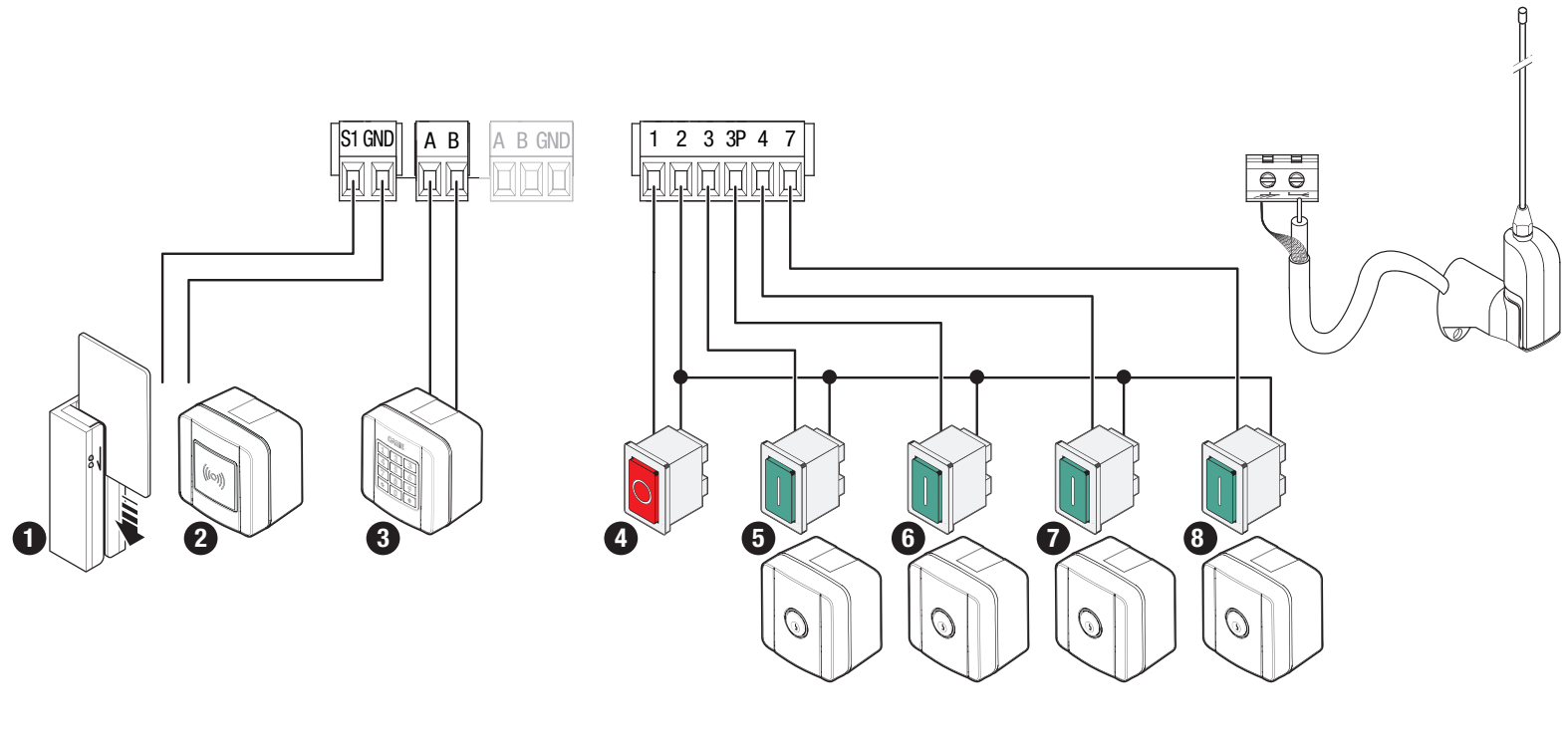

Comenzi, STOP, siguranță și antenă
| Borne | Funcție / contact |
|---|---|
| 1–2 | STOP NC. Oprește și dezactivează închiderea automată; pentru următoarea mișcare este necesară o nouă comandă. Dacă STOP nu este utilizat, dezactivați Total stop. |
| 2–3 | Comandă NO doar pentru deschidere. |
| 2–3P | Deschidere parțială NO. |
| 2–4 | Comandă NO doar pentru închidere. |
| 2–7 | Comandă NO pas cu pas sau secvențială, în funcție de Command 2-7. |
| 2–CX / CY / CZ / CK | Patru intrări de siguranță cu configurare independentă. Dezactivați dacă nu este utilizat; dacă este utilizat, configurați în funcție de protecție. |
| S1 / GND | Transponder sau cititor cu cardul R700 corespunzător. |
| A / B la cititoare | Tastatură cu cod cu R800; nu o confundați cu literele identice ale conexiunii seriale. |
| A / B / GND la RSE | Conexiune serială în pereche sau CRP, în funcție de conectorul corespunzător. |
| Antenă / AF | Miezul RG58 pentru semnalul antenei, ecranajul la borna de împământare marcată, conform imaginii; cardul radio plug-in în AF. |
Comenzile NO/NC și contactele de siguranță sunt fără tensiune, fără polaritate +/−. Alimentarea accesoriilor și contactul lor de ieșire sunt circuite separate. Nu conectați 230 V la bornele de comandă.

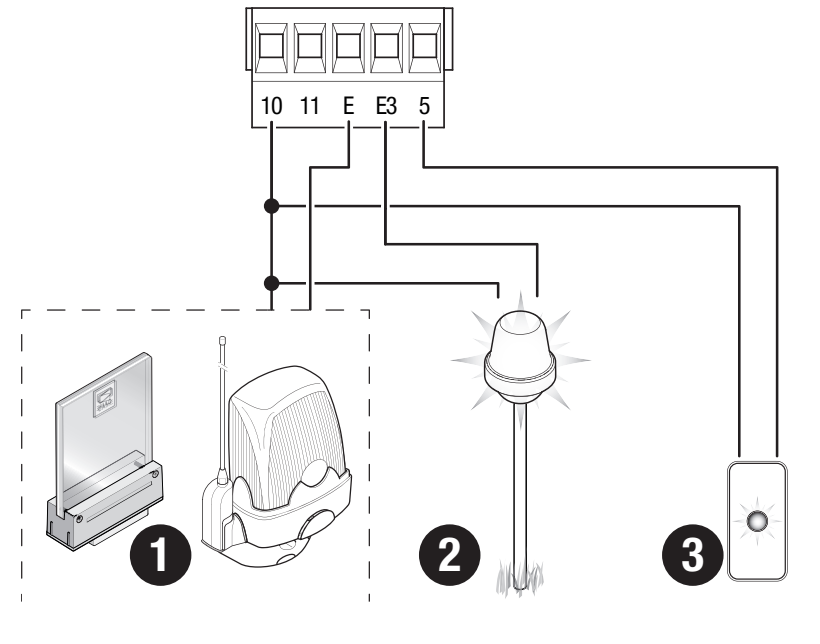

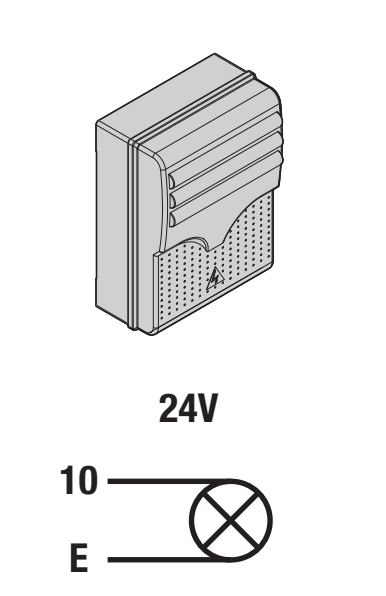

Girofar și lumină suplimentară
CAME KLED24 are 24 V AC/DC și 2 W, așadar se conectează la 10–E în limita de 3 W. Intrarea sa nu este marcată separat cu +/−; la AC nu se ține cont de polaritate, iar la DC, 10 este borna comună pozitivă a plăcii. Nu conectați aici versiunea de girofar pentru 230 V. E3 este o ieșire separată pentru lumină, cu o limită de 12 W; nu confundați E cu E3.

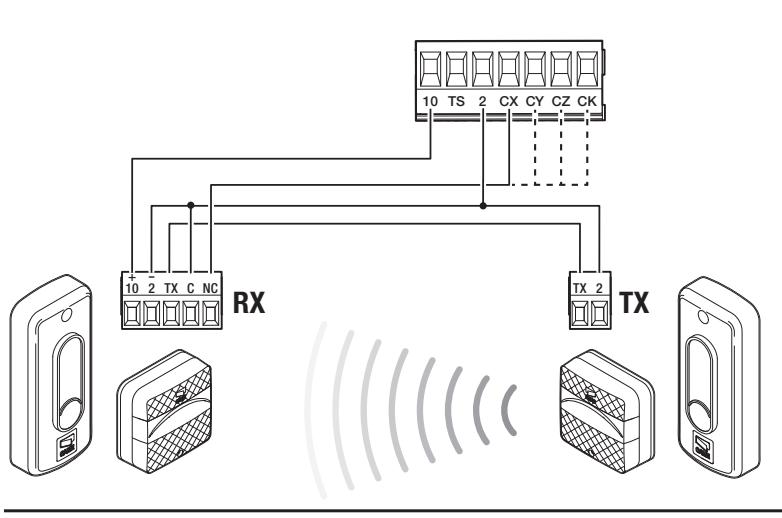

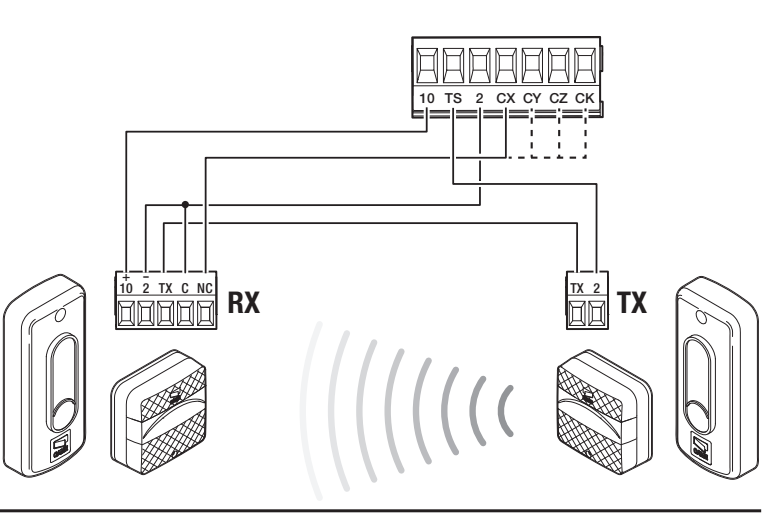

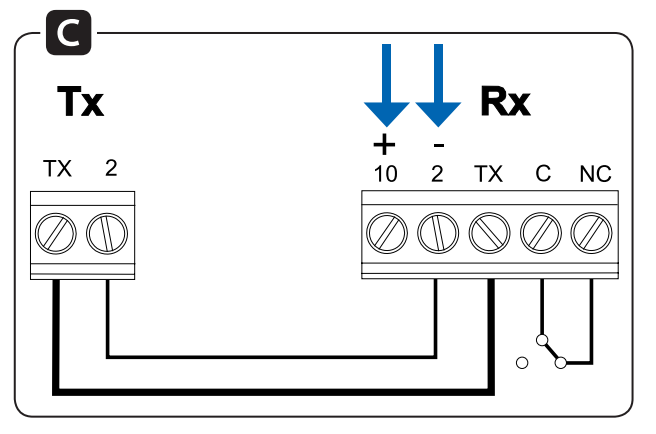

Fotocelule DIR10 și testare prin TS

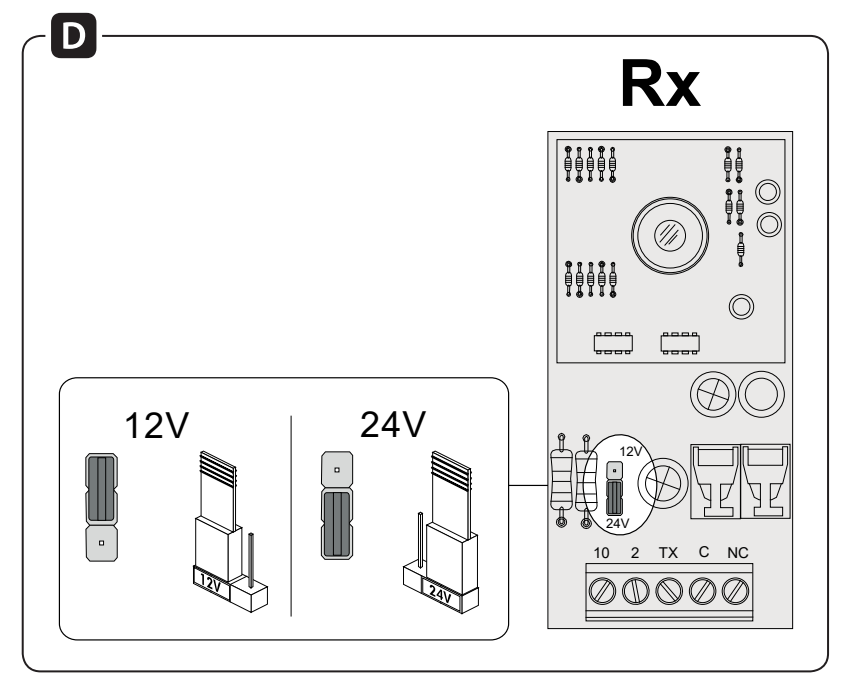

Exemplul este pentru CAME DIR10: pereche TX/RX, rază de acțiune 10 m, alimentare 12/24 V AC/DC. Setați jumperul RX la 24 V. Consumul perechii este de 60 mA la 24 V AC. RX are bornele 10 (+), 2 (−), TX, C și NC. TX are bornele TX și 2, fără marcaje separate +/− în schema originală. La AC nu se aplică polaritatea de curent continuu.
| Bornă DIR10 | Normal | Cu testare |
|---|---|---|
| RX10 (+) | Placă10 | Placă10 |
| RX2 (−) și RX C | Placă2 | Placă2 |
| RX TX ↔ TX TX | Conectați între RX și TX | Aceeași conexiune |
| TX2 | Placă2 | PlacăTS |
| RX NC | PlacăCX | PlacăCX |
Contactul C–NC nu are polaritate. În această schemă sincronizată, RX2 și C sunt conectate la borna 2 a plăcii, nu la 11. Conectați RX TX la TX TX; nu înlocuiți această conexiune cu alimentarea directă de la borna 10 a plăcii. Setați C1 pe CX pentru redeschidere în timpul închiderii.
Activarea testului de siguranță
Cu alimentarea oprită, mutați firul TX2 la TS; RX2/C rămân la 2, iar conexiunea TX dintre RX/TX rămâne neschimbată. Apoi, în Configuration → Wired safety devices → Safety devices test activați testul și intrarea de siguranță corespunzătoare. Dacă testul eșuează, remediați problema de alimentare, cablare sau configurare; nu șuntați permanent protecția.

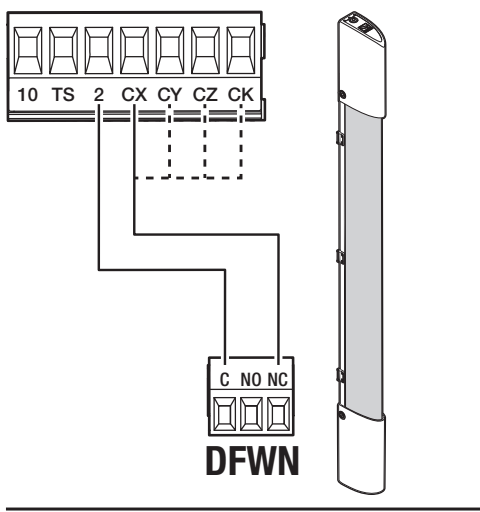

Muchii de siguranță și patru intrări
Configurați separat CX, CY, CZ și CK. Muchia NC folosește contactul C–NC fără polaritate, de exemplu conform schemei DFWN. Pentru o muchie rezistivă, selectați modul R7/R8 corespunzător și schema 8K2 efectivă; perechea de muchii are o opțiune și o conexiune proprie. Nu confundați muchia rezistivă cu un contact NC obișnuit.

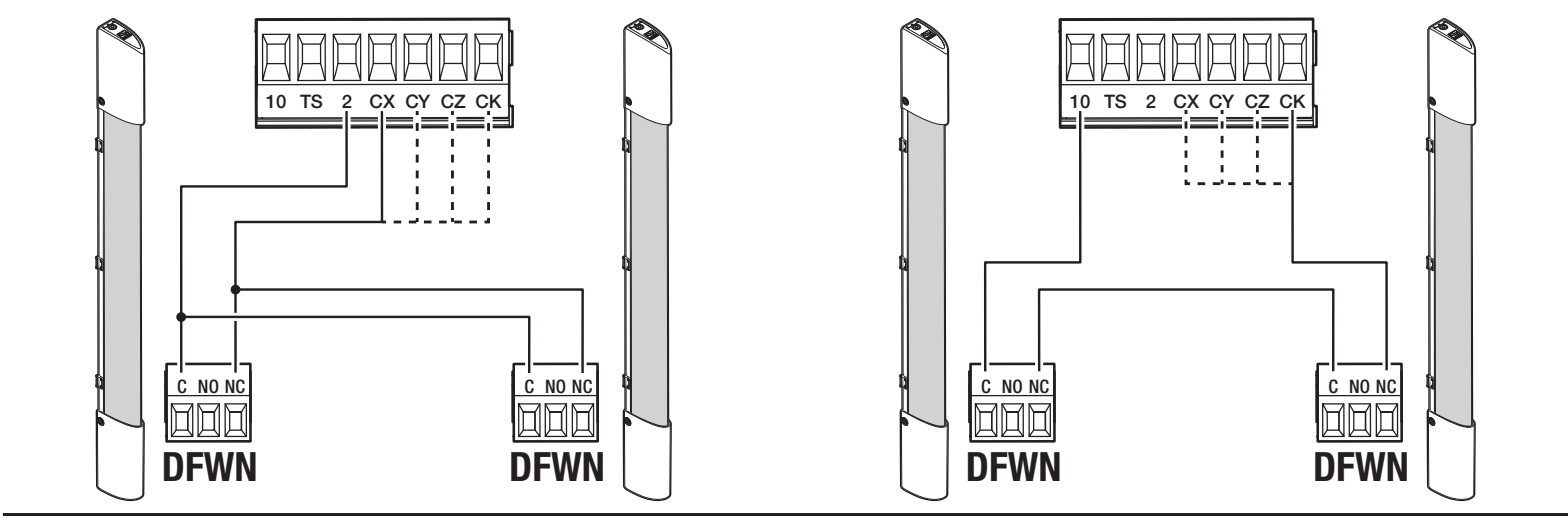

La perechea de muchii NC DFWN, în schema din stânga ambele contacte sunt conectate separat: C de la ambele muchii la borna 2 a plăcii, NC de la o muchie la CX și NC de la cealaltă la CY. Producătorul recomandă această conexiune și o denumește paralelă; fiecare intrare trebuie configurată separat. În dreapta, contactele NC sunt conectate în serie la o singură intrare: borna 2 a plăcii → C al primei muchii, NC al primei → C al celei de-a doua, NC al celei de-a doua → CX al plăcii. Acestea sunt scheme de contact DFWN, nu scheme pentru muchii rezistive 8K2.
Prima pornire și verificarea direcției
- Verificați mecanismul, opritoarele, cremaliera, cablurile, blocarea deblocării și spațiul liber.
- După pornire, urmați asistentul de pe afișajul grafic. Pentru acest mecanism, selectați Motor type → BKV1500; schimbarea tipului nu modifică capacitatea fizică de susținere.
- Setați direcția în Configuration → Motor settings → Opening direction. Direcția implicită este spre stânga.
- În funcția Motor test, butonul > închide, iar < deschide. Dacă direcția nu corespunde, corectați-o din meniu; nu inversați firele prin încercări.
- Configurați STOP, toate intrările de siguranță conectate și testul, dacă este cazul, apoi învățarea cursei.
- Verificați ciclul complet, deschiderea parțială, toate protecțiile, luminile, radiocomanda și comportamentul după o cădere de tensiune.
Prima mișcare normală după pornire este deschiderea; așteptați să se încheie. În caz de comportament neobișnuit, zgomot sau vibrații, opriți imediat și eliminați cauza.
Învățarea automată a cursei BKV
Înainte de învățare, reglați corect limitatoarele mecanice de cursă și opritoarele fixe și setați tipul BKV1500 și direcția. Mecanismul trebuie să fie blocat, iar întreaga zonă de deplasare liberă. Tehnicianul trebuie să supravegheze întreaga operațiune; nicio persoană nu trebuie să intre în zona de deplasare.
- Deschideți Configuration → Motor settings → Travel calibration.
- La întrebarea Confirm?, selectați YES și confirmați cu ENTER.
- Lăsați să se deruleze întregul ghid de învățare afișat pe placa respectivă; nu introduceți o nouă comandă înainte de finalizare.
- După finalizare, verificați pozițiile, încetinirile și funcționarea tuturor elementelor de siguranță. Dacă apare Calibration error, îndepărtați mai întâi obstacolul sau remediați defecțiunea mecanică și abia apoi repetați învățarea.
Programarea acestei plăci grafice se efectuează folosind denumirile din meniu. Nu transferați aici valorile numerice A1/A3 și nici setările ZN7 dintr-o altă serie.
Programare prin intermediul afișajului grafic

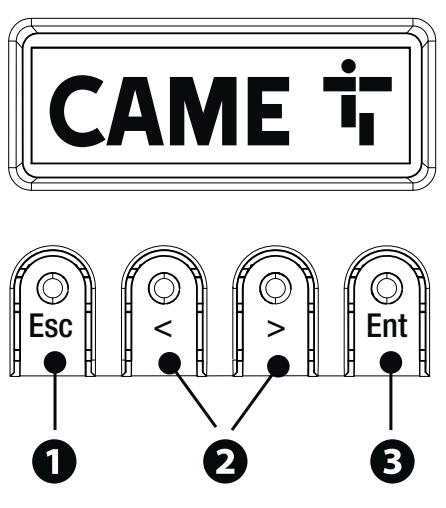

ENTER accesează meniul și confirmă selecția. < și > navighează printre opțiuni și modifică valoarea. ESC anulează modificarea neconfirmată, revine înapoi, iese din meniu sau oprește mișcarea. Programați când motorul este oprit și salvați setările curente înainte de a face modificări.
Mai jos găsiți explicația în slovacă, cu denumirile meniurilor în engleză pentru identificarea fără echivoc a opțiunii. Cu caractere aldine sunt indicate numai valorile din fabrică specificate în mod expres. Disponibilitatea funcțiilor depinde de plăcile conectate și de versiunea plăcii.
Configuration → Motor settings
| Opțiune / semnificație | Opțiuni și condiții |
|---|---|
| Opening direction Direcția de deschidere. | To the left – spre stânga; To the right – spre dreapta. |
| Motor test Testarea direcției. | > închide, < deschide; dacă direcția nu corespunde, corectați-o selectând sensul potrivit. |
| Travel calibration Învățarea cursei. | Confirm? NO/YES; procedura de învățare. |
| Motor type Tipul motorului. | Pentru BKV15AGS selectați BKV1500; opțiunile BKV2000/BKV2500 nu măresc capacitatea portantă a acestui model. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Opțiune / semnificație | Opțiuni și condiții |
|---|---|
| Total stop STOP1–2: oprește și dezactivează închiderea automată. | Deactivated / On. Activați numai dacă este conectat corect contactul NC. |
| CX input / CY input / CZ input / CK input Patru intrări configurate individual. | Fiecare Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 și R7/R8 pentru două muchii de siguranță. Semnificațiile sunt indicate sub tabel. |
| Safety devices test Testarea fotocelulelor la comenzile de deschidere și închidere. | Deactivated / On; necesită conectarea prin TS. |
| Obst. with motor stopped Dacă este semnalat un obstacol, împiedică pornirea chiar și din starea de repaus. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Configurare → Timpi / Gestionare lumini
Configurare → Comunicare RSE / Memorie externă
| Element / semnificație | Opțiuni și condiții |
|---|---|
| RSE1 Rolul cardului în RSE_1. | CRP, Asociat sau Dezactivat. |
| Adresă CRP Adresa unică a plăcii în sistem. | 1–254; nu ghiciți valoarea implicită. |
| Viteză RSE1 / viteză RSE2 Viteza de transmisie a fiecărui port. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. |
| Salvare date Salvarea utilizatorilor, a temporizărilor și a configurației. | Se afișează când memoria este introdusă; Memory Roll. |
| Citire date Încărcarea pe placă a datelor salvate. | Înlocuiește datele plăcii cu configurația salvată; după încărcare, verificați întregul ansamblu. |
Gestionarea utilizatorilor – utilizatori
Informații – informații și service
| Element / semnificație | Opțiuni și condiții |
|---|---|
| Versiune FW Afișarea versiunilor FW și GUI. | Notați ambele versiuni înainte de modificarea setărilor. |
| Contor de manevre Contoare de mișcări. | Manevre totale / Manevre parțiale. |
| Configurare mentenanță Avertizare de service. | Dezactivat sau între 1×100 și 250×100 de manevre; avertizarea clipește de 3+3 ori. |
| Resetare mentenanță Resetarea contorului parțial de service. | Confirm? NO/YES; efectuați resetarea după mentenanța propriu-zisă. |
| Resetare parametri Restabilirea parametrilor. | Păstrează decodarea radio, tipul motorului și datele de calibrare; a se distinge de resetarea completă. |
| Lista erorilor Ultimele 8 erori. | Folosiți săgețile pentru a parcurge istoricul; opțiunea Ștergere erori îl golește după confirmare. |
Gestionare temporizator / Comenzi
Language / Password / F Menu
Reacțiile intrărilor cablate și RIO
| Reacție | Semnificație |
|---|---|
| C1 / P1 | Redeschidere în timpul închiderii – fotocelule. |
| C2 / P2 | Reînchidere în timpul deschiderii – fotocelule. |
| C3 / P3 | Oprire parțială; verificați împreună cu automatizarea operațională. |
| C4 / P4 | Oprire și așteptare până la îndepărtarea obstacolului. |
| C7 / P7 | Redeschidere în timpul închiderii – muchii de siguranță. |
| C8 / P8 | Reînchidere în timpul deschiderii – muchii de siguranță. |
| C13 / P13 | Redeschidere în timpul închiderii și oprire imediată după îndepărtarea obstacolului; reacția se aplică și când poarta este staționară. |
| R7 / R8 | Reacția corespunzătoare pentru muchii cu rezistență de 8K2; opțiune separată pentru una sau două muchii. |
| P0 | Oprire și dezactivare a automatizării; reluarea este posibilă numai printr-o comandă nouă. |
Memorarea și gestionarea telecomenzilor
Pentru meniul grafic descris mai sus, capacitatea este de 250 de utilizatori. În AF se introduce un receptor cu frecvența și codarea potrivite; un exemplu este AF43S cu TOP-432EE. Simpla potrivire a frecvenței nu confirmă compatibilitatea.
- Deschideți Manage users → New user.
- Selectați funcția dorită și confirmați cu ENTER.
- Transmiteți codul cu butonul selectat al telecomenzii.
- Repetați procedura pentru un alt buton sau utilizator, notați numărul și comanda și testați funcționarea efectivă.
Pentru ștergerea individuală, folosiți Remove user; pentru ștergerea completă, Remove all. Radio decoding → Rolling code sau TW Key block șterge emițătoarele memorate anterior cu altă codare. Nu încercați această opțiune fără să țineți evidența telecomenzilor existente.
Resetarea parametrilor și restaurarea completă
Information → Parameter reset restaurează parametrii din fabrică, dar păstrează Radio decoding, Motor type și setările calibrării cursei. Salvați configurația înainte de confirmare, iar după resetare verificați direcția, protecțiile, timpii și testele de funcționare. Pentru ștergerea tuturor utilizatorilor, folosiți opțiunea separată Manage users → Remove all. După fiecare restaurare, verificați și telecomenzile memorate.
Restaurarea în cazul unei parole uitate este o resetare completă distinctă. Șterge utilizatorii memorați, timpii și calibrarea. Aceasta trebuie efectuată de un tehnician care poate repune în siguranță întregul ansamblu în funcțiune.
- Deconectați alimentarea plăcii, inclusiv eventualele baterii.
- Țineți apăsate simultan butoanele < și > și restabiliți alimentarea conform procedurii de service.
- Țineți apăsate butoanele până când apare Factory reset, selectați Confirm YES și apăsați ENTER.
- Configurați din nou modelul corect, direcția, toate protecțiile, învățarea și utilizatorii; efectuați teste complete înainte de utilizare.
Backup și încărcarea Memory Roll
- Deconectați alimentarea de la rețea și baterii și introduceți Memory Roll în conectorul indicat.
- După pornire, selectați Configuration → External memory → Save data sau Read data.
- Salvarea/încărcarea include utilizatorii, timpii și configurația. Încărcarea poate suprascrie datele existente pe placă.
- După finalizare, deconectați alimentarea și scoateți Memory Roll. După restaurare, verificați modelul, direcția, toate protecțiile și comenzile.
Aceste elemente apar atunci când memoria este conectată. Folosiți conectorul documentat pentru Memory Roll; nu conectați un dispozitiv USB la alt conector doar pentru că numele funcției pare asemănător.
Memory Roll este marcat în imaginea plăcii ZBKN reale cu numărul 23.

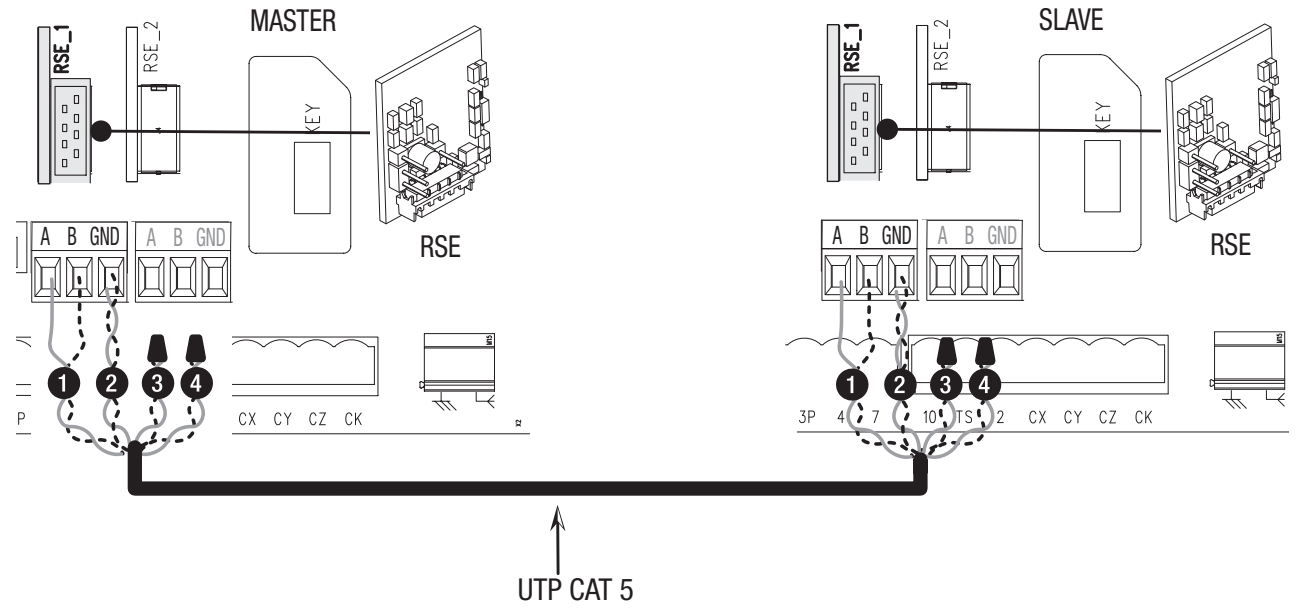

Două motorizări în modul MASTER–SLAVE
Introduceți carduri RSE în RSE_1 pe ambele plăci și conectați A–A, B–B, GND–GND prin UTP CAT5, conform schemei. Accesoriile și comenzile se conectează la MASTER; utilizatorii se memorează tot acolo. Pe MASTER, selectați Paired în asistent sau în setarea RSE1; a doua motorizare devine SLAVE. Comanda parțială controlează MASTER conform schemei originale, iar deschiderea comună controlează ambele canaturi.
Dacă RSE_1 este utilizat pentru pereche, CRP utilizează RSE_2. În această configurație nu se poate conecta CAME KEY. Nu confundați aceleași litere A/B de pe interfețe diferite.
Diagnosticarea mesajelor text de pe afișaj
| Mesaj | Verificare / procedură |
|---|---|
| Calibration error | Învățarea a fost întreruptă de un obstacol; eliminați cauza și verificați mecanica. |
| The Encoder does not work | Encoderul este deconectat sau deteriorat; cu alimentarea oprită, verificați conectorul specific și cablajul. |
| Service test failure error | Obstacol la fotocelule, cablare/configurație incorectă sau fotocelulă defectă; verificați testul TS. |
| Door lock open | Motorizarea este deblocată; verificați blocarea manetei. |
| Maximum number of closing / opening obstacles / obstacles | A fost depășit numărul de obstacole detectate consecutiv; eliminați rezistența sau cauza activării protecției. |
| Communication error | Portul RSE este configurat incorect; verificați conexiunea și modul. |
| Incompatible remote control | Emițător, codare sau TWIN KEY BLOCK necorespunzător. |
| Slave door open | Motorizarea SLAVE este deblocată. |
| No communication from the RIO system | Modulul RIO lipsește din conector sau este defect. |
| RIO system not configured | Sistemul fără fir sau dispozitivele acestuia nu sunt configurate. |
Information → Errors list păstrează ultimele 8 erori. Înainte de a le șterge, notați starea și FW/GUI. Dacă poarta nu se mișcă, verificați rețeaua, siguranțele, deblocarea, STOP, protecțiile și dacă există o comandă activă permanent. Dacă se deschide, dar nu se închide, verificați fotocelulele și setarea intrării corespunzătoare. Nu ocoliți protecția printr-o punte permanentă.
Siguranțe pentru BKV15AGS de 230 V
| Circuit | Siguranță rapidă |
|---|---|
| Rețea | 2 A F |
| Placă de comandă | 630 mA F |
| Accesorii | 1,6 A F |
Verificați siguranțele fără alimentarea de la rețea și fără baterii. Înlocuiți-le numai cu unele de același tip și cu aceeași valoare și eliminați mai întâi cauza scurtcircuitului sau a suprasarcinii.
Întreținere și service
La fiecare 10 000 de cicluri și cel târziu la fiecare 6 luni verificați strângerea șuruburilor/piulițelor, uzura și funcționarea pieselor mobile, lubrifierea punctelor mecanice relevante, dispozitivele de avertizare și siguranță, deblocarea manuală, cablurile, ghidajul și cremaliera. Deconectați alimentarea și bateriile înainte de intervenție. După o perioadă mai lungă de nefuncționare, verificați funcționarea completă după reluarea alimentării de la rețea.
Producătorul indică un MCBF de 250 000 de cicluri pentru BKV15 la 20 m/1 500 kg; într-o zonă cu vânt, valoarea indicată se reduce cu 15 %. Aceasta este o valoare de referință privind intervalul dintre defecțiuni, nu un interval fără întreținere și nici o garanție a duratei de viață a fiecărei porți. Setați memento-ul de service în Information → Set up maintenance și resetați-l numai după efectuarea service-ului.
După reglare, închideți protecția plăcii, capacul și toate elementele de fixare. Verificați forțele și funcțiile de siguranță ale întregii porți, arătați-i utilizatorului cum se efectuează deblocarea manuală și predați manualele întregului ansamblu. Predați componentele electronice și bateriile la un punct de colectare autorizat atunci când le scoateți din uz.
Caracteristici tehnice CAME BKV15AGS
| Parametru | Valoare pentru configurația descrisă |
|---|---|
| Model / cod | BKV15AGS / 801MS-0300 |
| Greutatea maximă / lungimea canatului | 1 500 kg / 20 m |
| Alimentare de la rețea | 230 V AC, 50/60 Hz |
| Motor / alimentare internă a plăcii | 36 V DC / 26 V DC |
| Putere | 200 W |
| Forță / forță maximă | 800 N / 1 200 N |
| Viteză maximă | 12 m/min |
| Grad de protecție | IP54 |
| Temperatura de funcționare | −20 până la +55 °C |
| Funcționare | Funcționare continuă; fără un număr fix de cicluri pe oră. |
| Timp de lucru | 180 s |
| Consum în standby | 14 W; cu modulul RGP1 0,8 W |
| Protecție termică a transformatorului | 120 °C |
| Clasa de izolație / raport de transmisie | I / 40 |
| Greutatea motorului | 20 kg |
| Culoare | Gri RAL 7024 |
| Pinion / limitatoare de cursă | Modul 4 / mecanice |

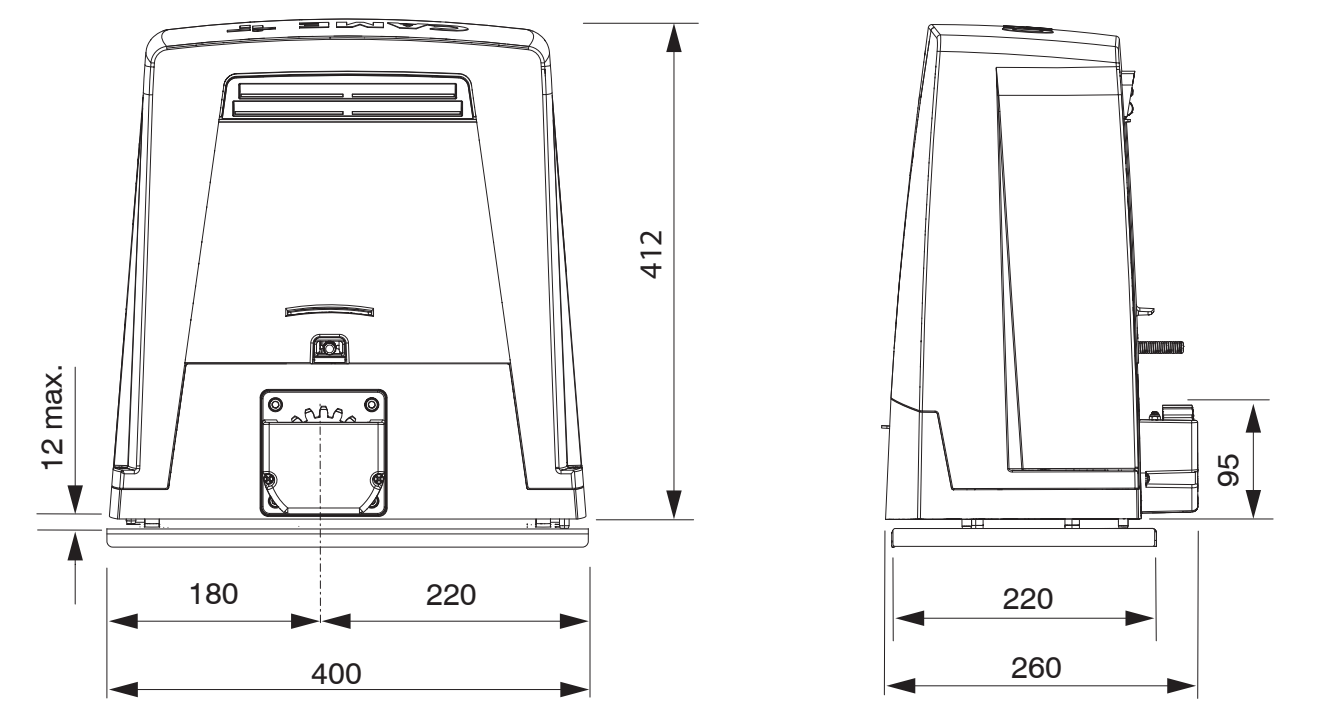

| Dimensiuni lățime × adâncime × înălțime | 400 × 260 × 412 mm |
| Setarea modelului | Motor type → BKV1500 |
| Capacitatea meniului pentru utilizatori | 250 |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
