CAIS Set autoportant 73x61x3,5 pentru poartă culisantă cu lățimea de trecere de 4,5m, profil Fe perforat KIT DINO SBE 02
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
1.520,84 RON cu TVA
| Greutate |
|---|
| 45 kg |
Descrierea produsului CAIS Set autoportant 73x61x3,5 pentru poartă culisantă cu lățimea de trecere de 4,5m, profil Fe perforat KIT DINO SBE 02
Set de componente CAIS DINO SBE 02 pentru realizarea unei porți culisante autoportante cu o lățime de trecere de până la 4,5m/325kg. Toate componentele, cu excepția profilului C, sunt zincate.
| Setul CAIS-DINO-SBE-02 conține: | ||||
|---|---|---|---|---|
|
1 × | Profil C 73x61x3,5mm cu găuri pentru înșurubare, Fe, 6m | CAIS-STAGE-SB-6 | |
|
Profil C de ghidare înșurubat în partea inferioară a porții, cu ajutorul căruia poarta culisează pe cărucioarele ancorate în fundația de beton. Fără finisaj de suprafață, fier brut.
|
Detalii
|
|||
|
2 × | Cărucior cu opt role cu rulmenți, SPEED SE | CAIS-SPEED-SE | |
|
Cărucior din oțel zincat cu 8 role metalice. |
Detalii
|
|||
|
1 × | Rampă inferioară – pentru profil C 73x61x3,5 | CAIS-RUN-S | |
|
Rampa de ghidare inferioară pentru poarta culisantă se introduce în profilul C și se fixează de acesta cu ajutorul unei plăcuțe de presiune. Rampa de ghidare intră în opritorul inferior pentru a ușura poarta la închidere. |
Detalii
|
|||
|
1 × | Opritor inferior pentru profil C 73x61x3,5 | CAIS-LAST-S | |
|
Buzunar de oprire montat la baza stâlpului de oprire. Reduce forțele de compresiune și de tracțiune care acționează asupra cărucioarelor la închiderea porții. |
Detalii
|
|||
|
1 × | Capac pentru profil C 73x61x3,5 | CAIS-PILOT-SN | |
|
Capacul pentru profilul C al porții culisante se montează la începutul profilului C de ghidare și, eventual, la capătul acestuia. Se introduce în profilul C și se fixează de acesta cu ajutorul unei plăcuțe de presiune. |
Detalii
|
|||
|
1 × | Capac pentru profil C 73x61x3,5, cu prindere pe rampa de ghidare | CAIS-PILOT-SR | |
|
Capacul CAIS PILOT SR pentru profilul C al porții culisante se montează la începutul profilului de ghidare C. Capacul se fixează pe opritorul porții CAIS RUN S. |
Detalii
|
|||
|
1 × | Manual de montaj pentru setul autoportant |
Descarcă
|
|
|
Manual de montaj cu scheme de cablare ilustrate și instrucțiuni pentru programarea și asocierea telecomenzilor. |
||||
Set de șuruburi și piulițe nituibile pentru fixare
Avantajele și caracteristicile kitului CAIS DINO SBE 02
- Montaj simplu datorită detaliilor bine gândite și instalare rapidă prin înșurubarea profilului C pe structură, fără a mai fi nevoie să sudați profilul C
- Șuruburi de fixare și piulițe nituibile incluse pentru prinderea profilului C pe structură prin orificiile din profilul C, dispuse la intervale de cel puțin 400 mm
- Profil C din oțel neprelucrat, fără finisaj de suprafață, cu număr de serie și testat 100% împreună cu cărucioarele: precizia este impecabilă.
- Rulmenți de înaltă calitate pentru cărucioare. Centrele roților cărucioarelor sunt găurite, nu tăiate cu laser.
- Testat între -37°C și +50°C
- Oțel german. Roboți japonezi, fabricat în Republica Cehă
Exemplu de utilizare a kitului pentru fabricarea unei porți culisante autoportante CAIS DINO SBE 02

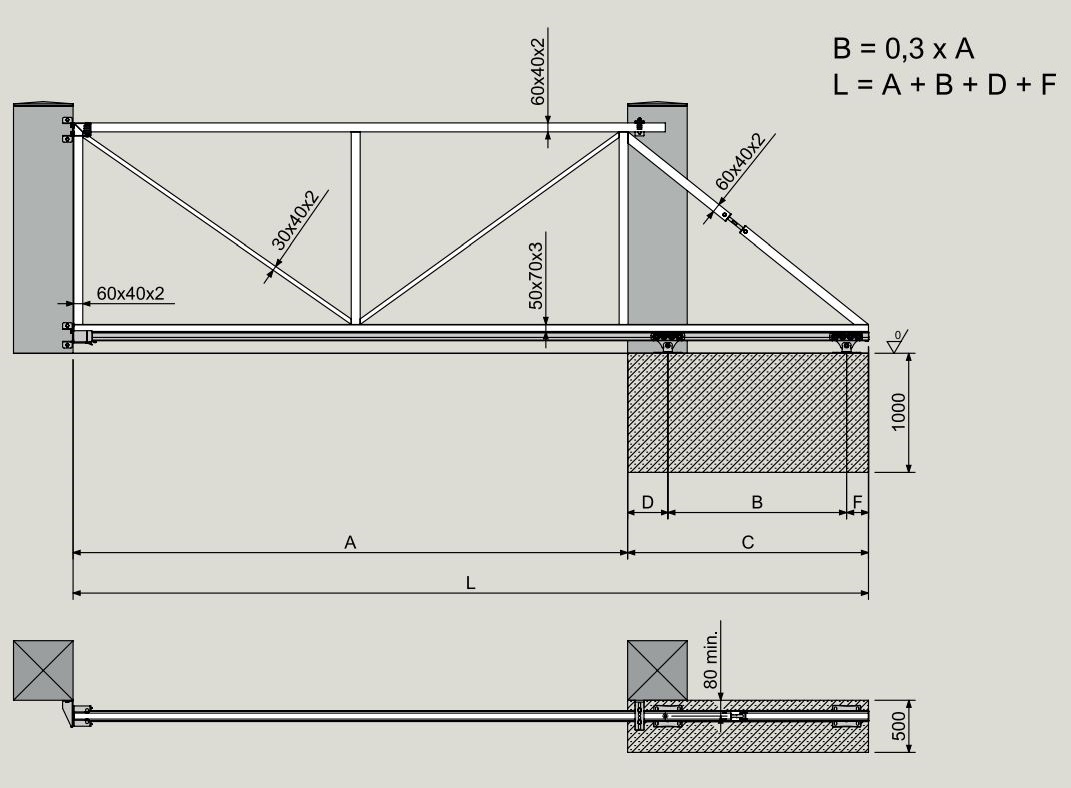

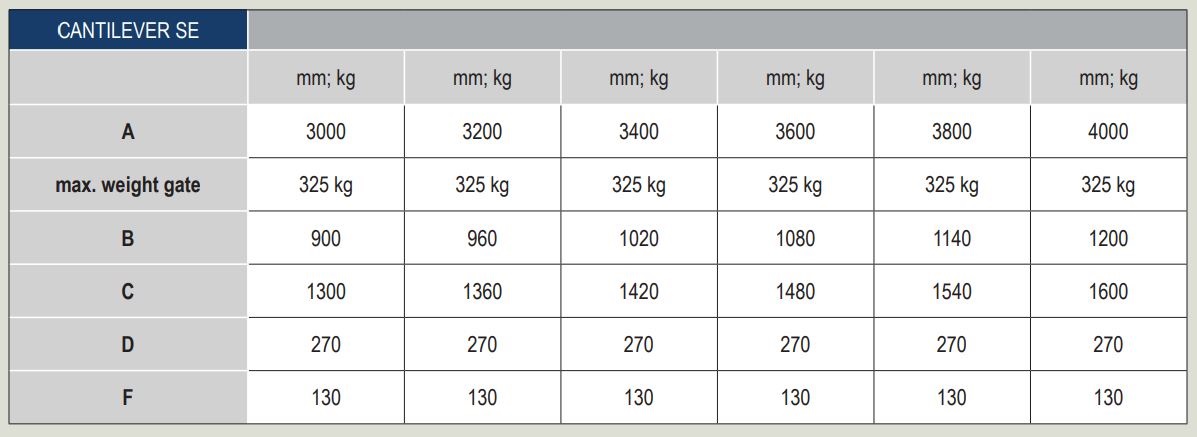

Kitul este potrivit pentru o lățime de trecere de până la 4,5 m și o greutate totală a porții de 325 kg. În desenul de mai jos sunt indicate dimensiunile pentru diferite lățimi de trecere, împreună cu propuneri de profile structurale potrivite. Tabelul de mai jos prezintă dimensiunile pentru fiecare lățime de trecere a porții culisante autoportante.

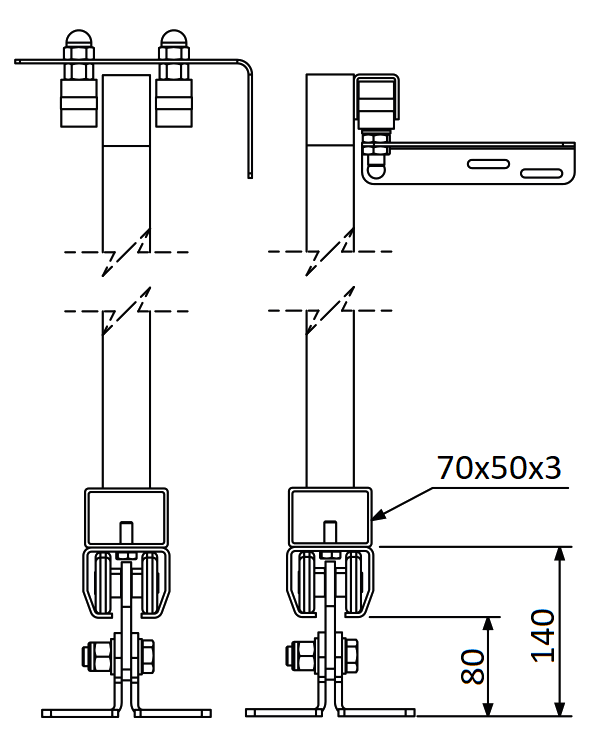

Secțiune transversală a porții cu cărucioare și ghidaj:
Codul original al producătorului: CAIS KIT DINO SBE 02 1710047
