NICE ROAD – cum se conectează un întrerupător (videointerfon, interfon) la motor
Videointerfonul de acasă / interfonul sau orice întrerupător se conectează la automatizarea NICE Road printr-un contact fără potențial la intrările 1 și 2.
Conectarea unor dispozitive externe suplimentare la automatizare

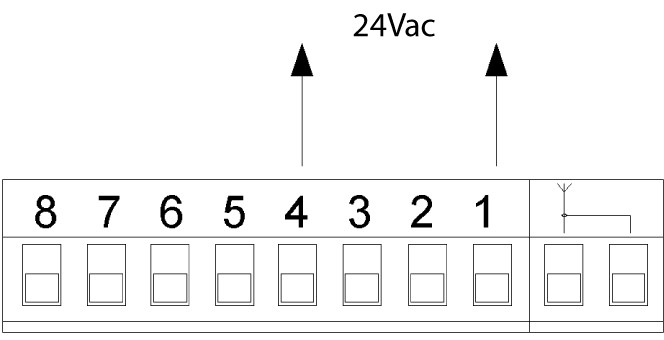

Dacă trebuie să conectați la automatizare dispozitive suplimentare care necesită alimentare externă (de exemplu, iluminare de semnalizare, întrerupător cu cheie, carduri magnetice etc.), conectați dispozitivul conform imaginii. Tensiunea furnizată este de 24Vdc -30% până la +50%, cu un curent maxim de 100mA.

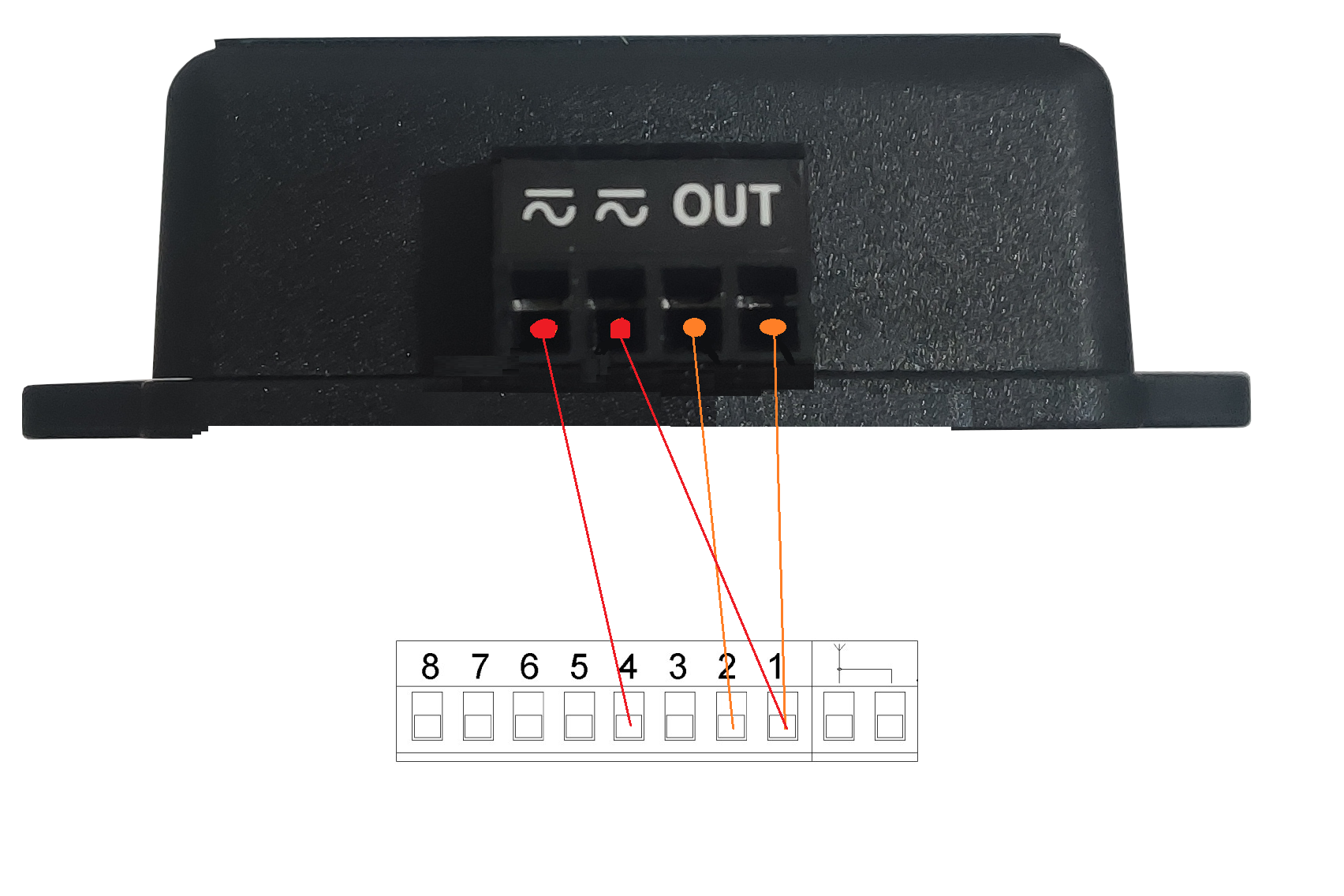

Exemplu de conectare a modulului GSM GSM-05 la unitatea de comandă NICE RBA4R10 (automatizarea NICE ROAD):
