Manual pentru poarta culisantă suspendată
Ghid tehnic · alegerea componentelor · poartă suspendată
De la profilul C superior și cărucioare până la ghidajul inferior, opritoare, încuietoare și desene-model.
Poartă culisantă suspendată, ghidată în profilul C superior. Faceți clic pentru a deschide schema la rezoluție maximă.
Poartă culisantă suspendată, montată în regie proprie
Ideal este să planificați poarta în această ordine. Mai întâi alegeți modul de fixare a profilului C superior, apoi dimensiunea profilului C, după aceea cărucioarele potrivite și, abia la final, stabiliți ghidajul inferior și accesoriile suplimentare, precum opritoare, încuietori, mânere, mânere de tragere sau sisteme de încuiere.
Cuprinsul manualului
- Componente de bază
- Alegerea fixării profilului C
- Alegerea profilului C pentru porți suspendate
- Alegerea cărucioarelor pentru poarta suspendată
- Sistemul alternativ CAIS pentru porți suspendate mai grele
- Alegerea ghidajului porții suspendate
- Alegerea accesoriilor opționale – încuietori, mânere și mânere de tragere
- Desene
Ce este o poartă culisantă suspendată
Poarta culisantă suspendată se deplasează pe cărucioare montate în profilul C portant superior. Spre deosebire de poarta cu șină, aceasta nu are o șină portantă în deschiderea de trecere. Ghidajul inferior servește doar la stabilizarea împotriva balansului transversal.
Partea portantă a sistemului se află sus. Profilul C transmite greutatea canatului către tavan, grindă sau perete. Cărucioarele se deplasează în profil și susțin canatul propriu-zis. În partea inferioară se folosesc doar elemente de ghidare și opritoare.
Componentele de bază ale porții suspendate
| Partea portantă | Profil C fixat pe tavan, grindă sau perete; cărucioare suspendate; suporturi pentru profilul C. |
|---|---|
| Partea de ghidare | Role de ghidare împotriva deplasării transversale și opritoare care stabilesc pozițiile de capăt. |
| Accesorii opționale | Încuietori cu cârlig, mânere și mânere de tragere pentru securizare și manevrare comodă. |
Alegerea fixării profilului C
Puteți fixa profilul C de sus, pe tavan sau pe o grindă, ori lateral, pe un perete sau un stâlp din oțel. În funcție de suprafața de montaj, suporturile se înșurubează, se montează cu ancore mecanice sau chimice ori se sudează pe o structură din oțel pregătită.
Profilul C poate fi, de asemenea, găurit direct și prins cu șuruburi de structura portantă. În interiorul profilului există suficient spațiu pentru ca un șurub ales și montat corect să nu încurce căruciorul suspendat. Este o alternativă atunci când nu doriți sau nu este necesar să sudați profilul. Totuși, tipul șuruburilor, distanța dintre ele și capacitatea portantă a suprafeței de montaj trebuie adaptate la greutatea porții și la modul de utilizare.

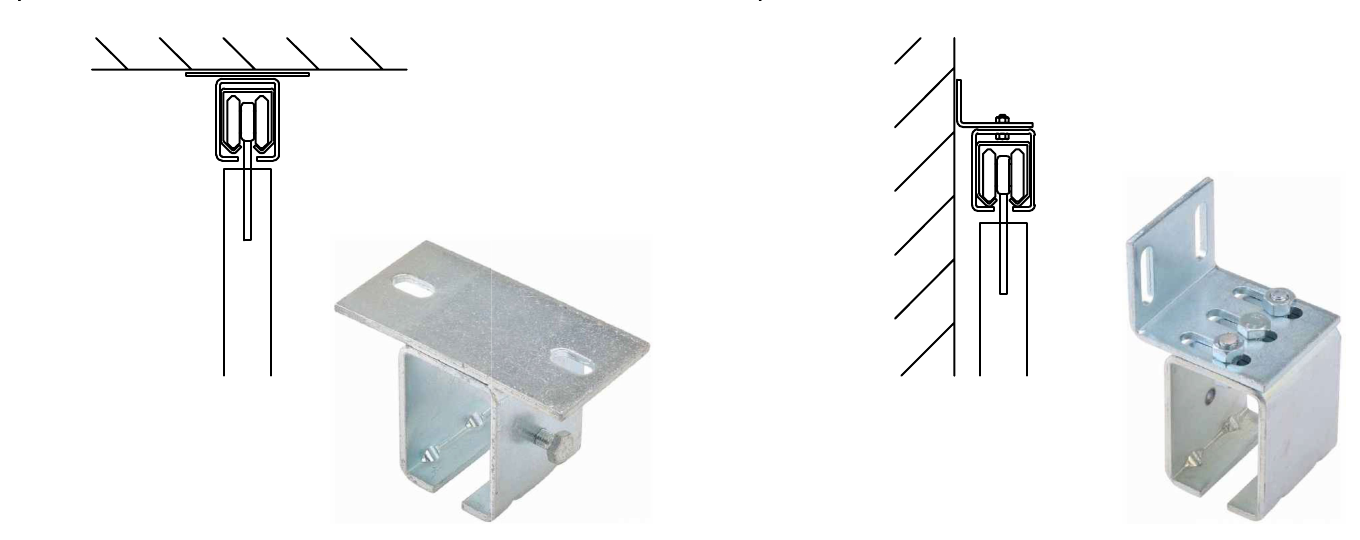

În stânga, fixare pe o suprafață orizontală sau pe o grindă; în dreapta, fixare pe o suprafață verticală sau pe un stâlp.
Distanța uzuală dintre suporturi: aproximativ 80–100 cm. Adaptați întotdeauna distanța efectivă la greutatea porții, lungimea profilului C, metoda de ancorare și capacitatea portantă a structurii clădirii.
Suporturi galvanizate
Pentru o structură obișnuită din oțel, alegeți suportul în funcție de dimensiunea profilului C utilizat:
-
Suport superior pentru profilul C al porții suspendate 34 × 31 × 2,0
-
Suport lateral pentru profilul C al porții suspendate 34 × 31 × 2,0
-
Suport superior pentru profilul C al porții suspendate 42 × 52 × 2,5
-
Suport lateral pentru profilul C al porții suspendate 42 × 52 × 2,5
-
Suport superior pentru profilul C al porții suspendate 57 × 67 × 3,0
-
Suport lateral pentru profilul C al porții suspendate 57 × 67 × 3,0
Suporturi din oțel inoxidabil
Dacă sistemul este realizat din oțel inoxidabil sau este montat într-un mediu în care doriți o rezistență mai bună la coroziune, oferim și suporturi INOX, superior și lateral, pentru profilul mediu de 42 × 52 × 2,5 mm.
Alegerea profilului C pentru porți suspendate
La alegere, dimensiunile, greutatea și modul de utilizare a porții sunt decisive. Dimensiunile profilului C trebuie să fie compatibile cu cărucioarele și suporturile. Dacă suporturile sunt distanțate corect, capacitatea portantă a sistemului este de obicei determinată nu de profilul propriu-zis, ci de cărucioarele suspendate utilizate.

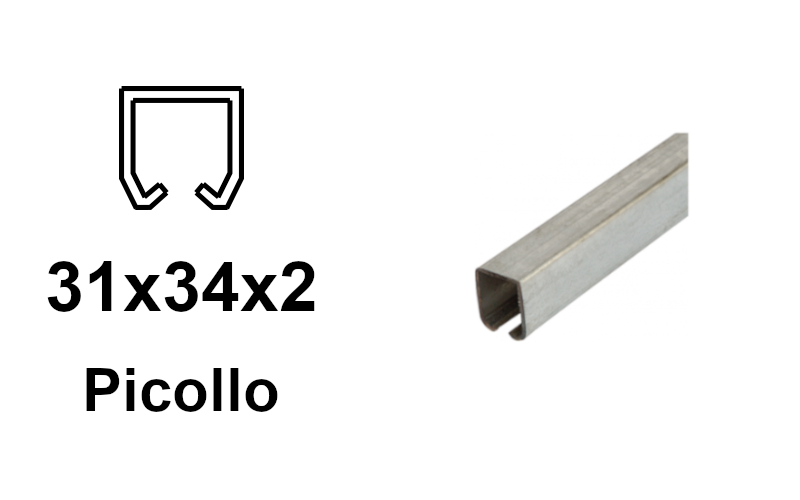

Profil C 34 × 31 × 2 mm

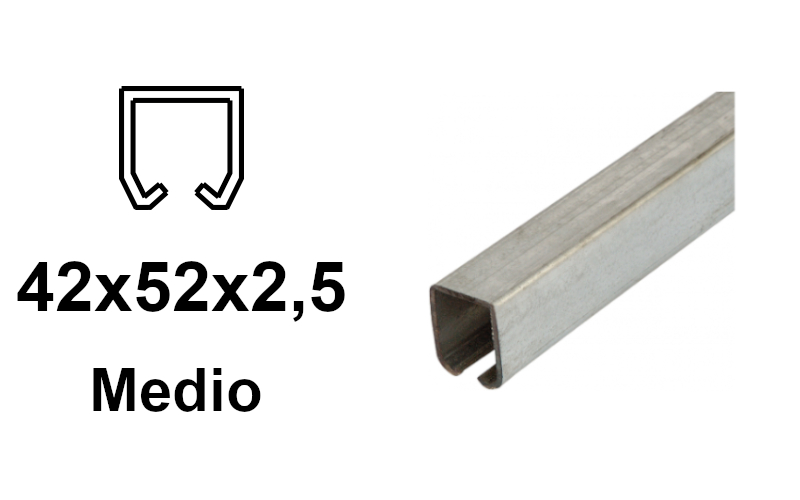

Profil C 42 × 52 × 2,5 mm

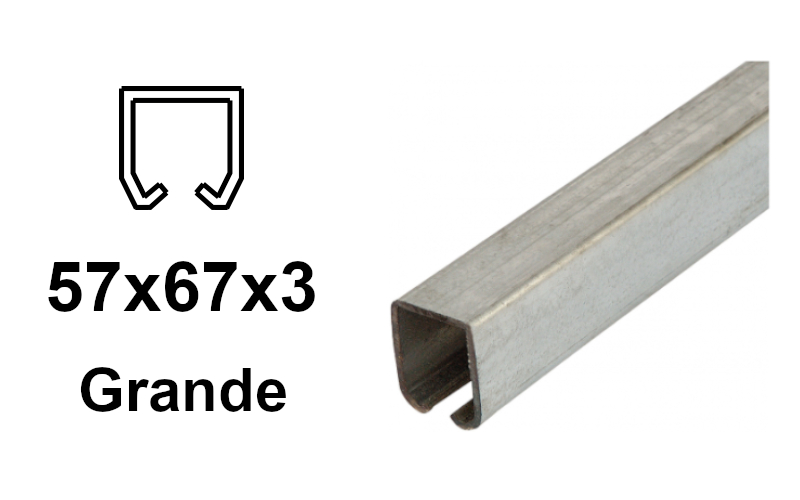

Profil C 57 × 67 × 3 mm
Profile C galvanizate
Dimensiuni de bază pentru porți suspendate obișnuite.
Profile C din oțel inoxidabil
Variantă INOX pentru medii cu cerințe sporite privind rezistența la coroziune.
Alegerea cărucioarelor pentru poarta suspendată
Alegeți întotdeauna căruciorul în funcție de dimensiunea concretă a profilului C. Contează, de asemenea, numărul rolelor, materialul roților, modul de prindere a canatului și capacitatea portantă necesară.

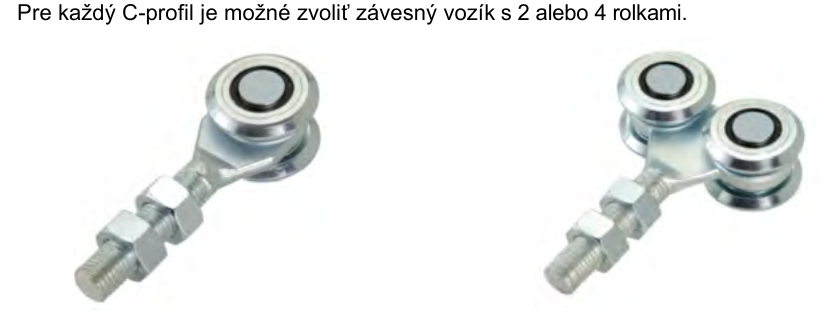

Cărucioare suspendate cu două și patru role din manualul original.
Cărucioare din oțel cu rulmenți etanșați
-
Cărucior pentru poartă suspendată, 2 role, pentru profilul 34 × 31 × 2,0
-
Cărucior pentru poartă suspendată, 4 role, pentru profilul 34 × 31 × 2,0
-
Cărucior pentru poartă suspendată, 2 role, pentru profilul 42 × 52 × 2,5
-
Cărucior pentru poartă suspendată, 4 role, pentru profilul 42 × 52 × 2,5
-
Cărucior pentru poartă suspendată, 2 role, pentru profilul 57 × 67 × 3,0
-
Cărucior pentru poartă suspendată, 4 role, pentru profilul 57 × 67 × 3,0
Cărucioare din nailon pentru o funcționare mai silențioasă
-
Cărucior din nailon, 2 role, pentru profilul 34 × 31 × 2,0
-
Cărucior din nailon, 4 role, pentru profilul 34 × 31 × 2,0
-
Cărucior cu 4 roți din nailon pentru profilul 42 × 52 × 2,5
-
Cărucior din nailon, 4 role, pentru profilul 57 × 67 × 3,0
Cărucioare din oțel inoxidabil
Sistemul alternativ CAIS pentru porți suspendate mai grele
Pentru un canat mai greu, puteți alege sistemul CAIS. În acest caz, alegeți un alt ansamblu decât profilele și cărucioarele de bază prezentate mai sus. Profilul C, căruciorul și sistemul de prindere a canatului trebuie să fie compatibile între ele – nu este suficient să alegeți doar un profil mai robust.
Ce piese sunt compatibile între ele
| Profil C CAIS | Cărucior suspendat | Consolă pentru prinderea canatului |
|---|---|---|
| 73 × 61 × 3,5 mm, Fe sau Zn | SPEED C | GD180, filet M16 |
| 95 × 86 × 5 mm, Fe sau Zn | SPEED CM | GD200, filet M20 |
Pentru căruciorul SPEED C, o altă opțiune de fixare a foii este suportul AD150, pentru un profil U potrivit. Modul de utilizare și dimensiunile acestuia sunt prezentate mai jos, în acest capitol.
Profile C CAIS
Puteți alege dintre două dimensiuni, fiecare disponibilă din oțel nefinisat (Fe) sau zincat (Zn). Toate cele patru profile au găuri pentru înșurubare. Metoda de ancorare și distanța dintre suporturi trebuie stabilite în funcție de sarcina reală a porții.

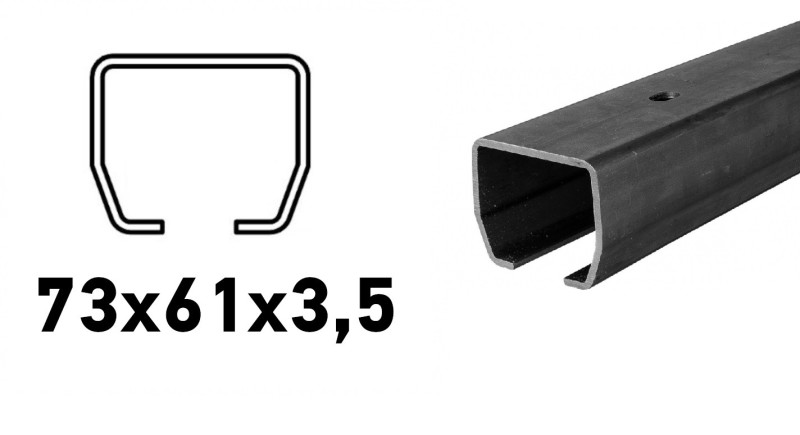

Profil C CAIS 73 × 61 × 3,5 mm, Fe
STAGE SB · oțel nefinisatPentru căruciorul SPEED C.

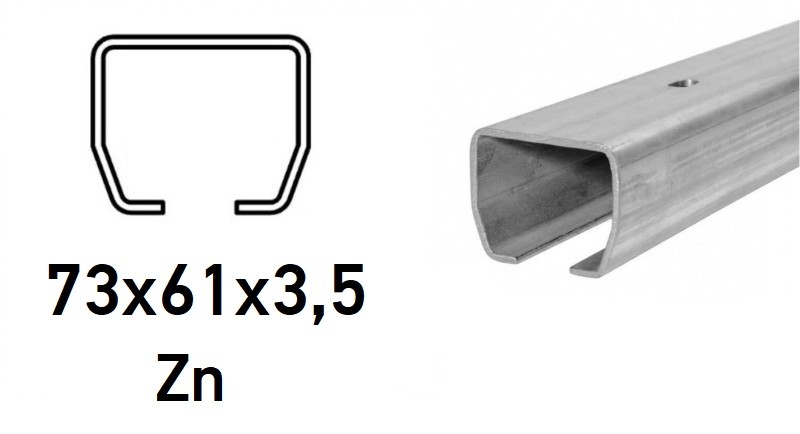

Profil C CAIS 73 × 61 × 3,5 mm, Zn
STAGE SZ · oțel zincatPentru căruciorul SPEED C.

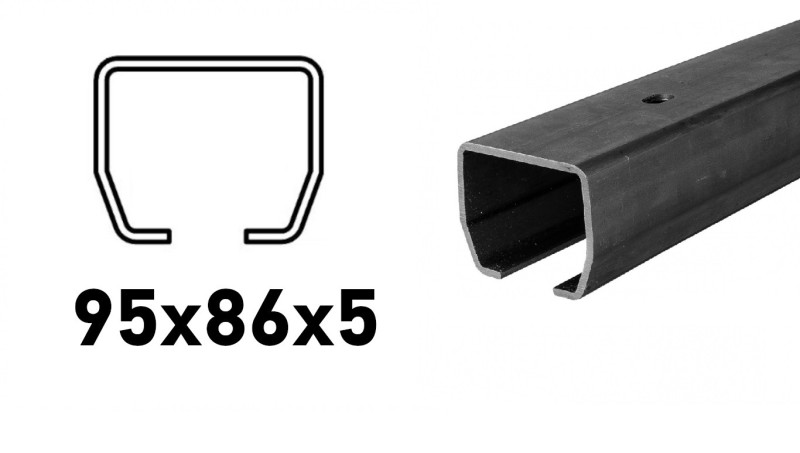

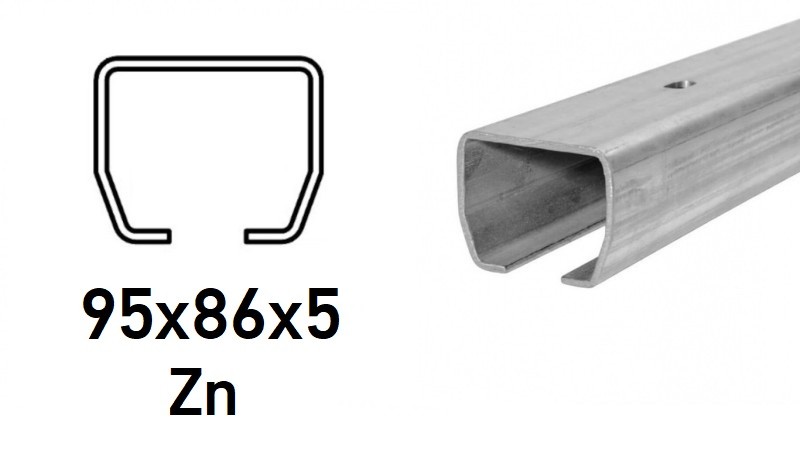

Profil C CAIS 95 × 86 × 5 mm, Fe
STAGE MB · oțel nefinisatPentru căruciorul SPEED CM.
Profil C CAIS 95 × 86 × 5 mm, Zn
STAGE MZ · oțel zincatPentru căruciorul SPEED CM.
Cărucioare CAIS

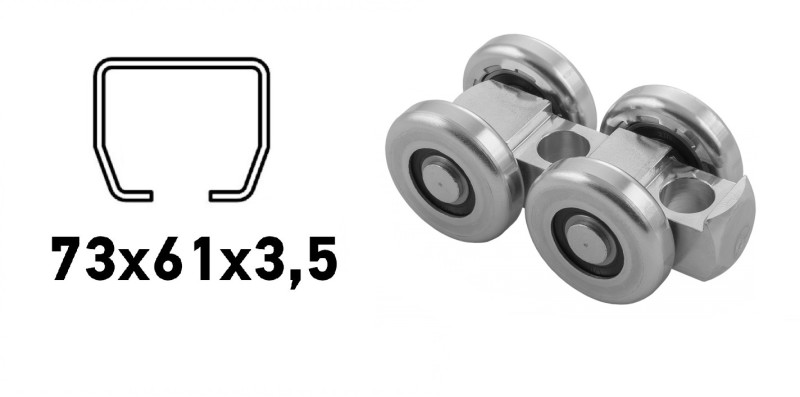

CAIS SPEED C – cărucior pentru profil C 73 × 61 × 3,5 mm
Patru role metalice, corp din oțel zincat și orificiu central Ø 16 mm. Se potrivește cu profilul 73 × 61 × 3,5 mm, în variantele Fe și Zn.
Capacitatea portantă a unui cărucior, conform paginii produsului: 480 kg . Pentru conectarea la foaie se folosește consola GD180 (M16) sau, dacă este potrivit, suportul AD150 pentru profil U.

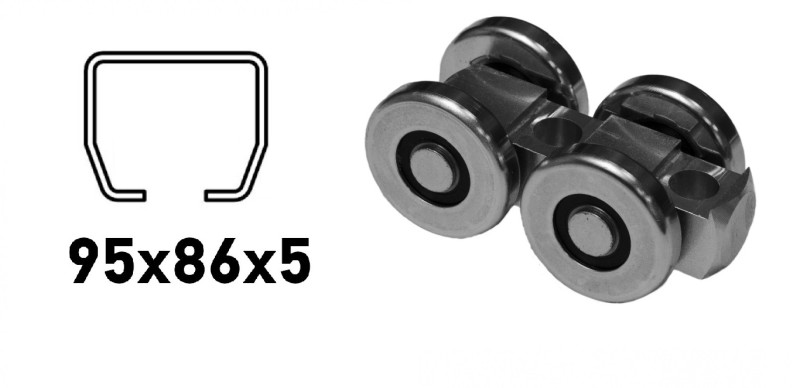

CAIS SPEED CM – cărucior pentru profil C 95 × 86 × 5 mm
Patru role metalice, corp din oțel zincat și orificiu central Ø 20 mm. Se potrivește cu profilul 95 × 86 × 5 mm, în variantele Fe și Zn.
Capacitatea portantă a unui cărucior, conform paginii produsului: 980 kg . Pentru conectarea la foaie se folosește consola GD200 (M20).
Capacitatea portantă a căruciorului nu este capacitatea portantă a întregii porți. Ansamblul trebuie evaluat și în funcție de dispunerea cărucioarelor, fixarea foii, distanța dintre punctele de ancorare ale profilului C și capacitatea portantă a structurii de susținere. Tabelul cărucioarelor de bază din capitolul următor nu se aplică pentru cărucioarele CAIS.
Console și suporturi de montaj CAIS
Următoarele piese conectează foaia porții la căruciorul suspendat. Acestea nu sunt suporturi pentru fixarea profilului C superior pe perete sau tavan.

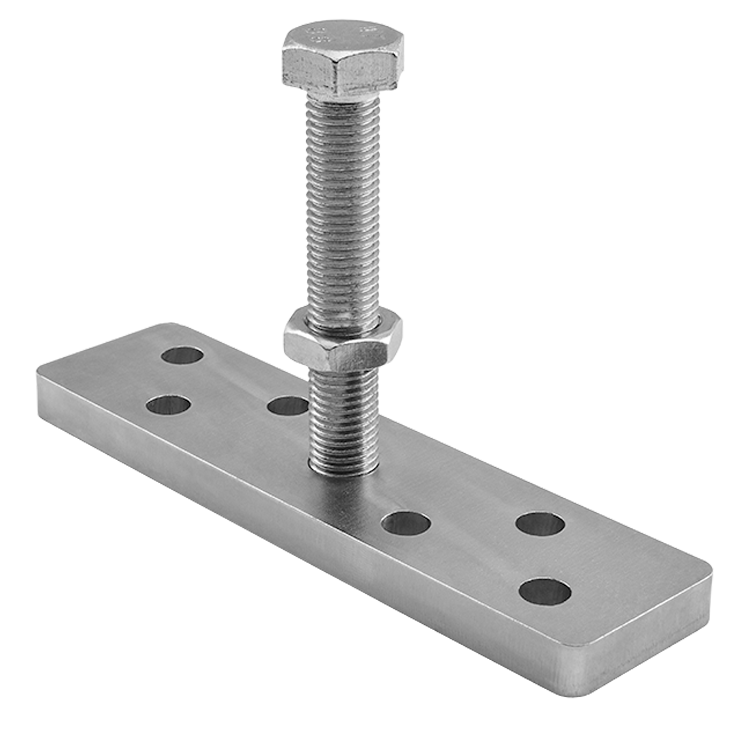

CAIS GD180 – consolă superioară reglabilă M16
Pentru căruciorul SPEED C și profilul C 73 × 61 × 3,5 mm . Consola din oțel cu zincare electrolitică conectează căruciorul la foaia porții.

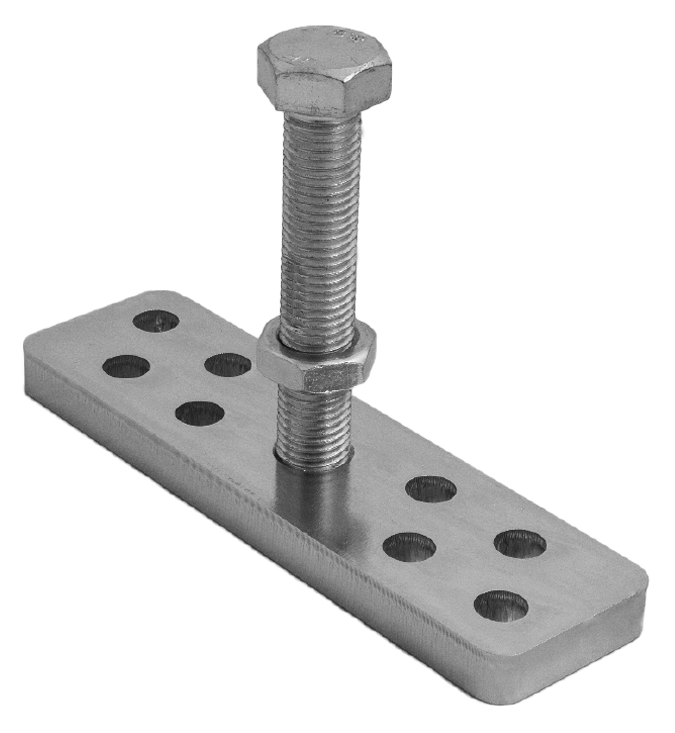

CAIS GD200 – consolă superioară reglabilă M20
Pentru căruciorul SPEED CM și profilul C 95 × 86 × 5 mm . Consola din oțel cu zincare electrolitică conectează căruciorul la foaia porții.

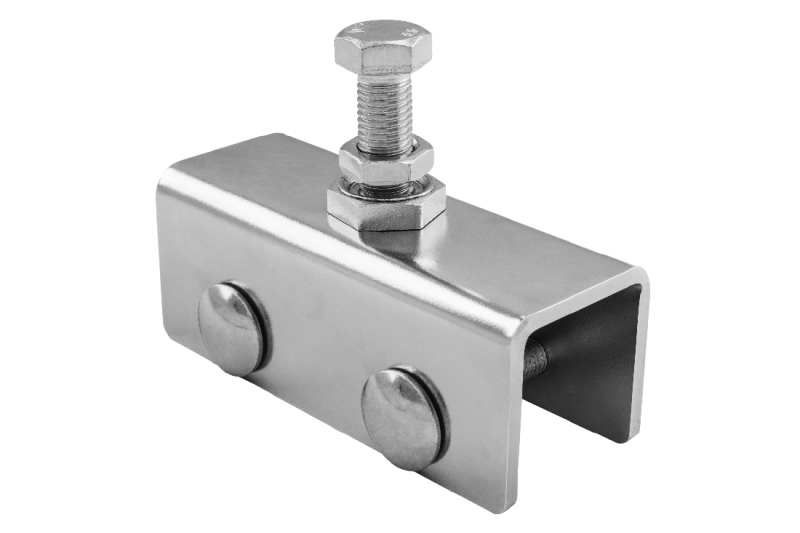

CAIS AD150 – suport de montaj pentru foaie din profil U
O altă metodă de conectare a foii la căruciorul SPEED C . Conform paginii produsului, este destinat pentru profil U 46 × 60 mm sau profil U 40 × 45 × 40 × 2 mm din structura foii.
Dimensiuni conform desenului produsului: lungimea suportului 150 mm , lățimea exterioară 57 mm , înălțimea părții în U 58 mm , grosimea peretelui lateral 5 mm și șurubul M16 × 100 . Placa superioară are grosimea de 8 mm .
Nu indicăm acest suport ca piesă interschimbabilă pentru SPEED CM, cu orificiu Ø 20 mm; pentru acest cărucior se folosește consola GD200.
Capacitatea portantă a cărucioarelor suspendate
Capacitățile portante din tabel sunt valabile pentru un singur cărucior, conform datelor din manualul-sursă.
Dacă aveți nevoie de o capacitate portantă mai mare, se pot folosi mai multe cărucioare. În practică, acestea sunt adesea montate în perechi: două cărucioare unul lângă altul, apoi un spațiu și încă două cărucioare, similar axelor unei mașini. Dispunerea exactă trebuie adaptată la structura porții și la distribuția sarcinii.
| Profil C | 2 role | 4 role |
|---|---|---|
| 34 × 31 × 2 mm | 30 kg | 50 kg |
| 42 × 52 × 2,5 mm | 100 kg | 250 kg |
| 57 × 67 × 3 mm | 175 kg | 350 kg |
Important: tabelul reproduce valorile din manualul-sursă. Verificați întotdeauna capacitatea portantă indicată direct la produsul respectiv, mai ales dacă este vorba de un alt tip de role.
Distribuirea sarcinii între cărucioare
Un număr mai mare de cărucioare nu reduce automat sarcina maximă suportată de fiecare cărucior. Contează dispunerea acestora și deformarea structurii.

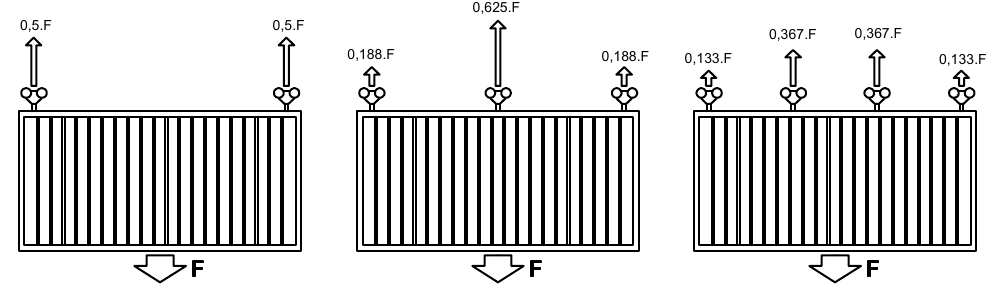

Schemă a repartizării sarcinii totale F între două, trei și patru cărucioare.
| Număr de cărucioare | Repartizarea sarcinii de la stânga la dreapta |
|---|---|
| 2 | 0,5 F + 0,5 F |
| 3 | 0,188 F + 0,625 F + 0,188 F |
| 4 | 0,133 F + 0,367 F + 0,367 F + 0,133 F |
În cazul a trei cărucioare, cel din mijloc poate prelua 0,625 F, mai mult decât valoarea de 0,5 F care revine fiecăruia dintre cele două cărucioare poziționate corect.
Notă practică: Dacă doriți să folosiți mai multe cărucioare, de regulă nu le distribuiți uniform pe toată lungimea canatului. În practică, se folosesc două cărucioare apropiate și încă două apropiate între ele, similar osiilor unei mașini. Soluția exactă depinde însă de construcția porții și de distribuția sarcinii.
Alegerea ghidajului pentru poarta suspendată
Ghidajul inferior împiedică balansarea transversală a porții suspendate și contribuie la o deplasare lină și stabilă. Consultați mai întâi opțiunile de ghidare, apoi alegeți soluția în funcție de cadru, spațiu și metoda de montaj.

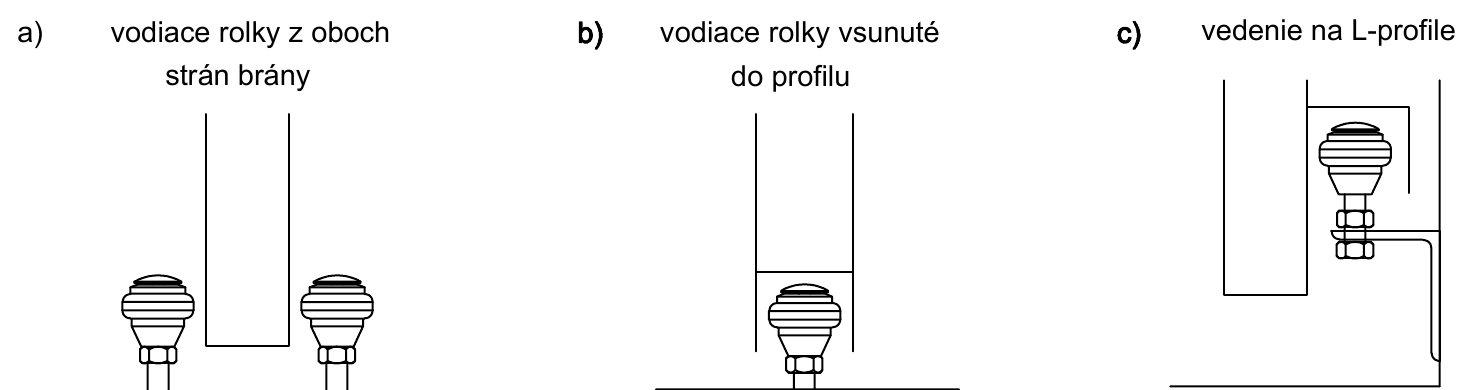

Role de ghidare pe ambele părți, rolă introdusă în profil și ghidaj pe profil L.
Găsiți o selecție de role, rulouri și alte soluții în categoria ghidaje inferioare pentru porți suspendate .
Pentru o poartă mai grea: În partea inferioară se poate folosi șină pentru poartă culisantă pe șină și se pot adăuga roți inferioare. Astfel, greutatea se distribuie între ghidajul superior și cel inferior, iar întregul canat nu este susținut doar de profilul C superior și de cărucioarele suspendate. O astfel de soluție combinată trebuie proiectată în funcție de greutatea porții și de structura portantă.
Ghidare în șină
Șină de ghidare inferioară pentru porți suspendate și pliabile
Șina galvanizată de 83 × 51 mm se montează de-a lungul porții. În canalul acesteia se deplasează un bolț inferior de ghidare cu rulment.
Role și rulouri
Toate opțiunile de ghidaj inferior
Aici puteți alege roți de ghidare inferioare, role reglabile și soluții pentru diferite lățimi ale cadrului porții suspendate.
Opritoare pentru poarta suspendată
Opritoarele mecanice stabilesc pozițiile de capăt și împiedică ieșirea porții din profilul C. Opritorul poate fi introdus în profilul C sau ancorat în sol ori pe stâlp.

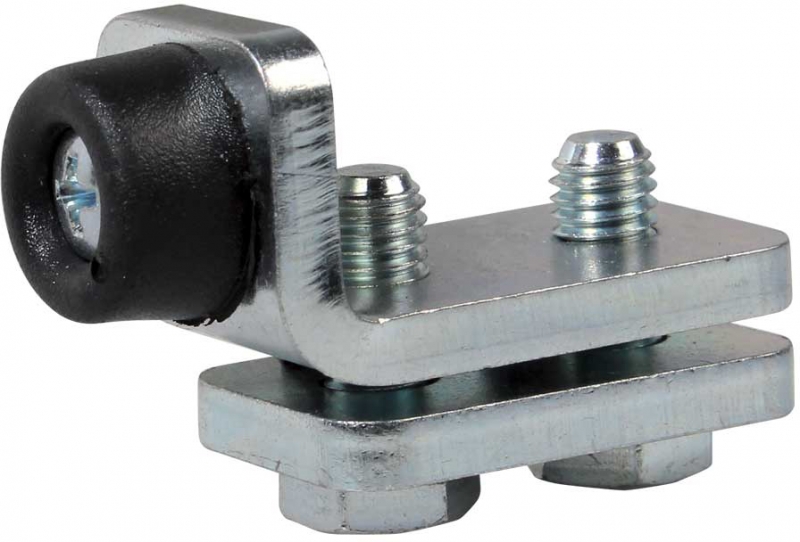

Opritor în profilul C superior
Opritor interior pentru profilul C al porții suspendate
Se montează în interiorul profilului superior și limitează deplasarea căruciorului în poziția de capăt.

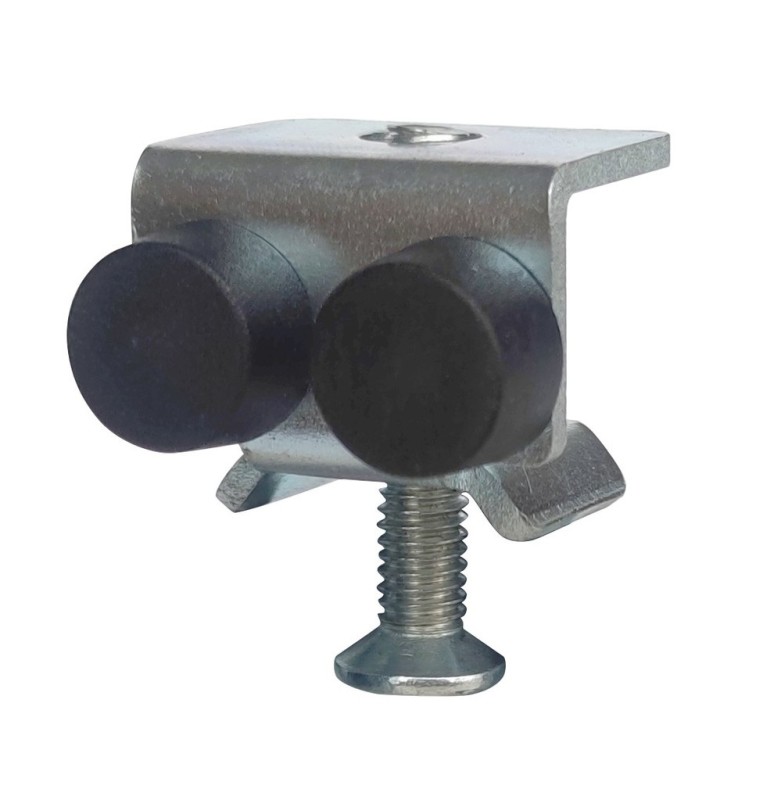

Opritor pentru profil mic
Opritor interior pentru profilul C, 34 × 31 × 2,0
Dimensiunile sunt potrivite pentru profilul C mic al porții suspendate, de 34 × 31 × 2,0 mm.

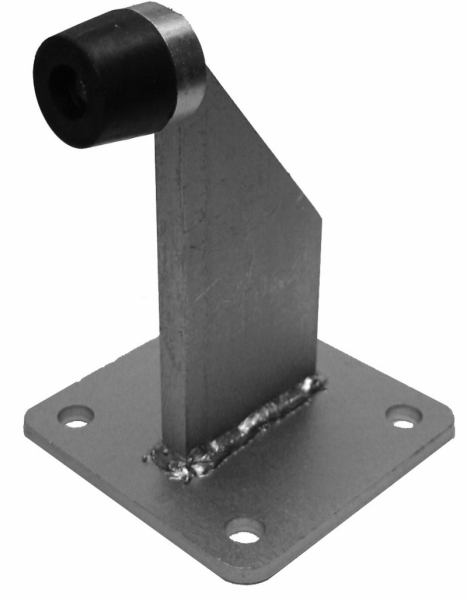

Opritor inferior ZN
Opritor inferior cu placă de bază
Se înșurubează pe un suport solid și stabilește poziția părții inferioare a canatului.

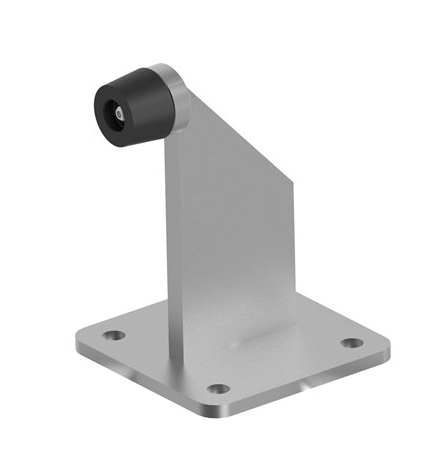

Opritor inferior INOX
Opritor inferior din oțel inoxidabil, cu placă de bază
Variantă din oțel inoxidabil a opritorului inferior, cu montaj prin înșurubare.
Alegerea accesoriilor opționale – încuietori, mânere și mânere de tragere
Pentru încuierea unei porți culisante acționate manual se folosește o încuietoare cu cârlig. Alegeți dimensiunea în funcție de profilul cadrului și de modul de acționare dorit. Apoi completați încuietoarea cu un mâner sau un mâner de tragere potrivit.

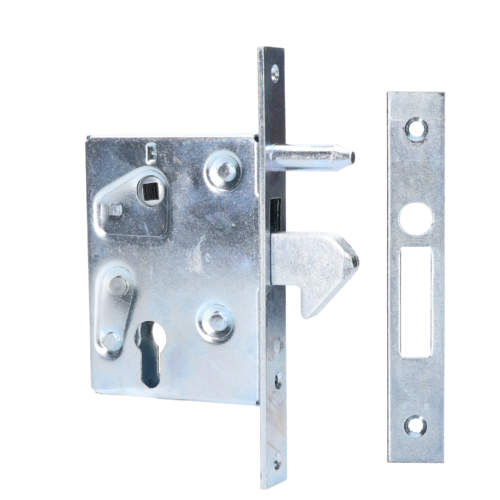

Încuietoare cu cârlig D
Încuietoare cu cârlig D, ZH-04
Încuietoare cu cârlig retractabil, pentru profil de cadru de la 40 × 25 mm.

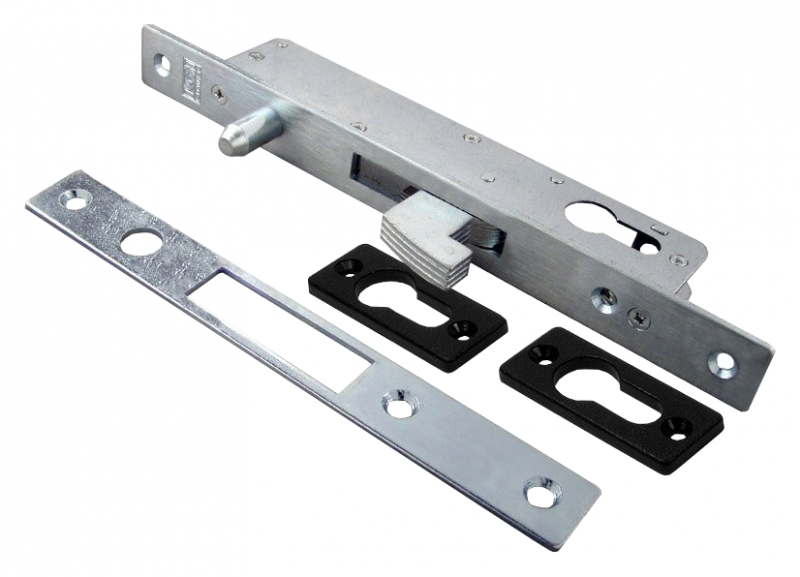

Încuietoare cu cârlig H
Încuietoare cu cârlig H, ZH-08
Variantă mai mare, care permite acționarea porții cu mânerul.
Încuietoare din oțel inoxidabil

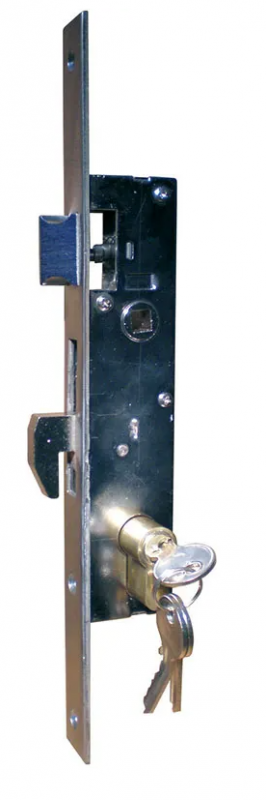

Încuietoare cu cârlig din oțel inoxidabil ZH-09 INOX
Variantă INOX cu cilindru, pentru porți culisante și batante.
Mâner pentru poartă
Mâner de tragere dreptunghiular din oțel inoxidabil, 268 × 64 mm
Mâner pentru manevrarea manuală comodă a porții suspendate.
Toate încuietorile cu cârlig · Mânere, butoni și rozete · Mânere de tragere pentru porți
Întrebări frecvente și răspunsuri
1. Are nevoie poarta suspendată de o șină de rulare?
Într-o configurație suspendată obișnuită, greutatea este susținută de profilul C superior și de cărucioare; partea inferioară doar stabilizează canatul. Pentru o poartă mai grea se poate însă proiecta o soluție combinată, cu roți inferioare și șină pentru poartă culisantă pe șină , care distribuie sarcina între partea superioară și cea inferioară.
2. La ce distanță se montează suporturile profilului C?
Manualul indică drept distanță uzuală între suporturi aproximativ 80 până la 100 cm. Distanța reală trebuie să țină cont de greutatea canatului, lungimea profilului, metoda de ancorare și capacitatea portantă a structurii.
3. Cum aleg profilul C potrivit?
În funcție de dimensiunile și greutatea totală a porții, inclusiv a umpluturii. Căruciorul suspendat trebuie să fie destinat aceleiași dimensiuni a profilului C, iar capacitatea sa portantă trebuie să corespundă sarcinii reale.
4. Se distribuie uniform greutatea când se folosesc trei sau patru cărucioare?
Nu întotdeauna. Conform schemei din manual, în cazul a trei cărucioare, cel din mijloc poate prelua până la 0,625 din sarcina totală F. Dacă folosiți patru cărucioare, în practică acestea se montează adesea în două perechi apropiate, similar osiilor unei mașini, nu uniform pe toată lungimea canatului. Poziționarea exactă depinde de construcția porții și de distribuția sarcinii.
5. Care este cel mai potrivit tip de ghidaj inferior?
Depinde de cadru și de spațiul din jurul porții. Se pot folosi role pe ambele părți ale cadrului, o rolă ghidată în profilul inferior, o șină de ghidare inferioară sau ghidaj cu ajutorul unui profil L. Important este ca ghidajul să stabilizeze canatul fără frecare inutilă.
6. La ce folosesc opritoarele de capăt?
Acestea stabilesc pozițiile deschisă și închisă și împiedică ieșirea cărucioarelor din profilul C. Opritorul poate fi montat în profilul C sau ancorat în sol ori pe stâlp.
Exemple de construcție a porții suspendate
Desenele sunt rotite în orientarea firească. Previzualizarea este adaptată coloanei centrale; faceți clic pentru a deschide rezoluția completă, cu toate cotele.

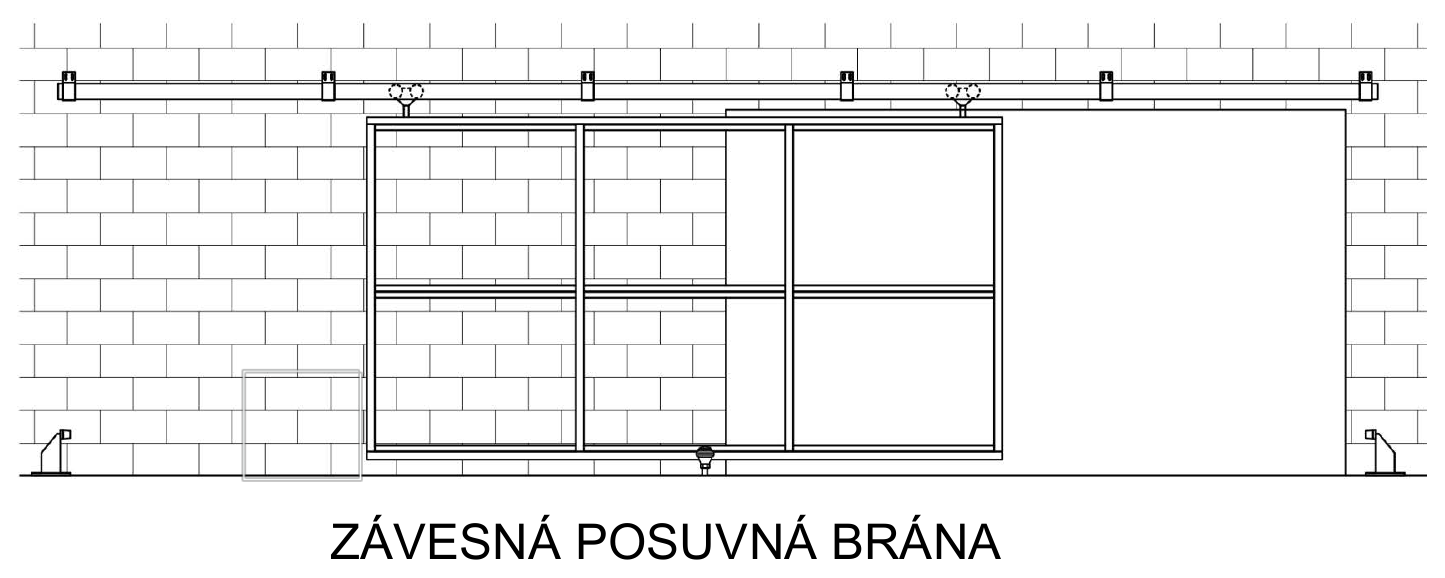

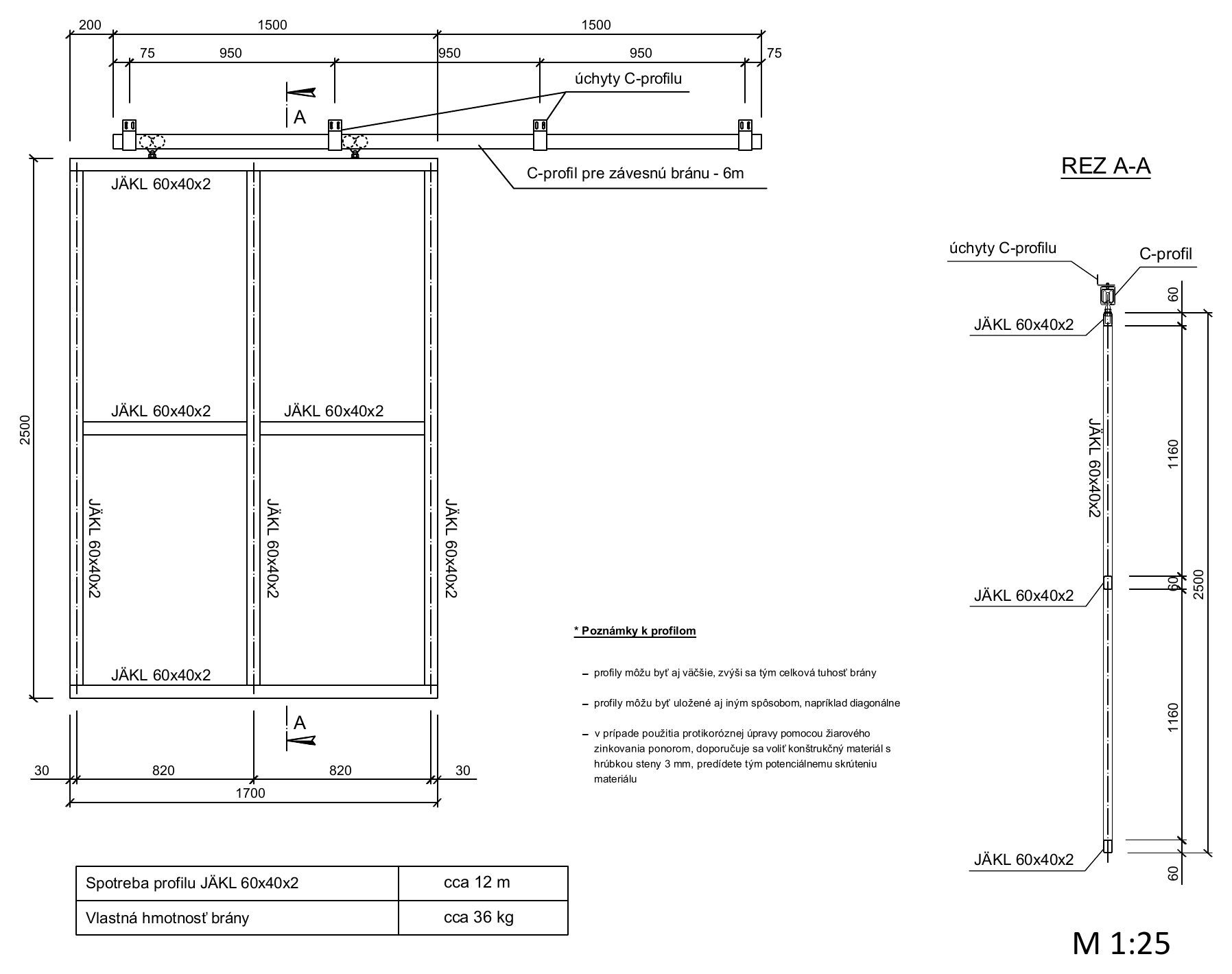

Poartă suspendată cu gol de trecere de 1,5 × 2,5 m
- Cadru 1 700 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Necesar de profil cca 12 m
- Greutate proprie cca 36 kg

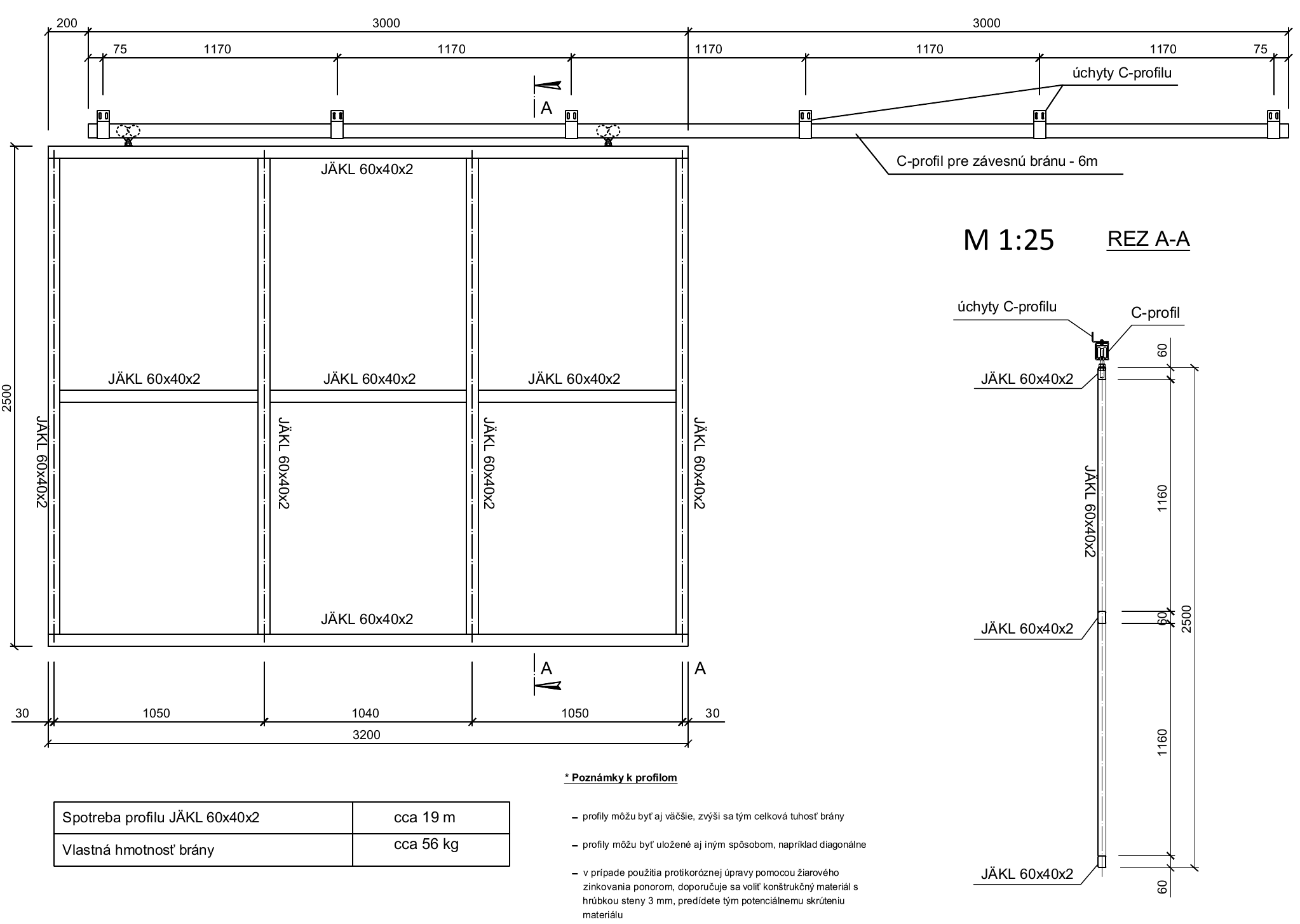

Poartă suspendată cu gol de trecere de 3,0 × 2,5 m
- Cadru 3 200 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Consum de profil aprox. 19 m
- Greutate proprie aprox. 56 kg

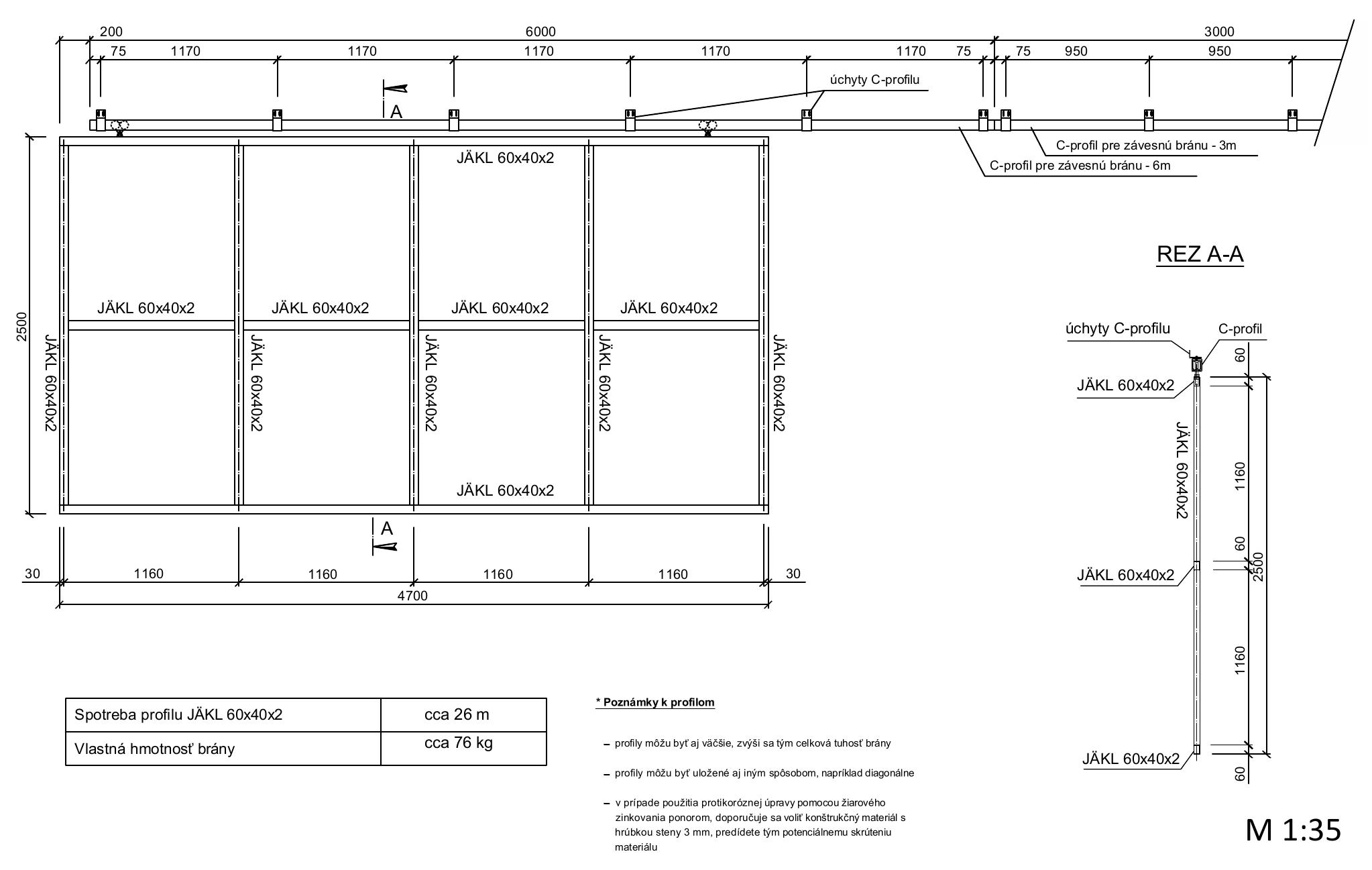

Poartă suspendată cu deschiderea liberă de 4,5 × 2,5 m
- Cadru 4 700 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Consum de profil aprox. 26 m
- Greutate proprie aprox. 76 kg

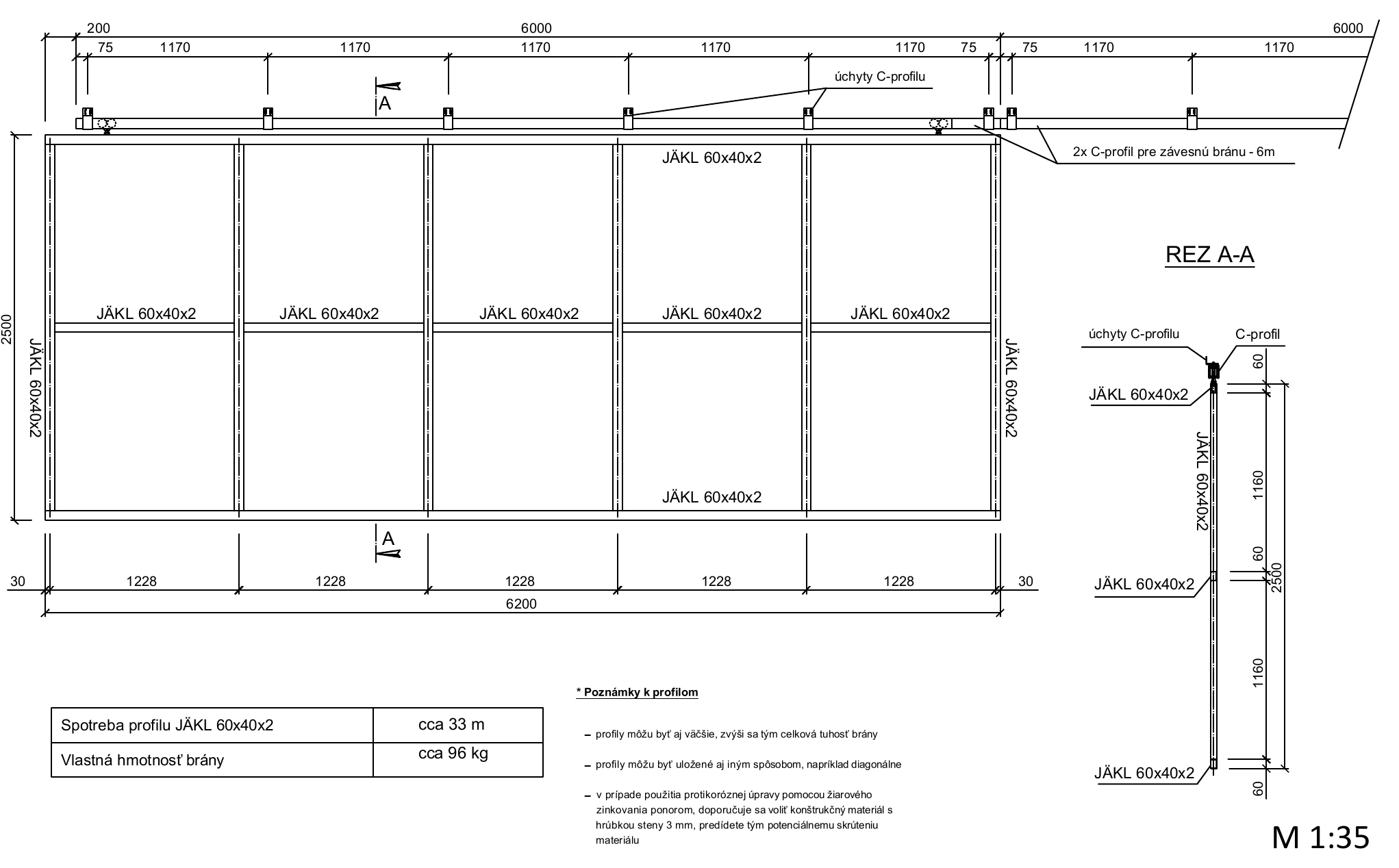

Poartă suspendată cu deschiderea liberă de 6,0 × 2,5 m
- Cadru 6 200 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Consum de profil aprox. 33 m
- Greutate proprie aprox. 96 kg
Notă privind profilele: Profilele pot fi mai mari sau dispuse într-un alt mod, de exemplu pe diagonală. Pentru galvanizarea la cald prin imersie, manualul recomandă utilizarea unui material de construcție cu grosimea peretelui de 3 mm, pentru a reduce riscul de deformare prin răsucire. În cazul unei alte soluții, se poate folosi și un profil cu perete mai subțire, dacă, în urma evaluării tehnice, acest lucru este adecvat pentru dimensiunile, greutatea și rigiditatea porții respective.
Dimensiunile indicate sunt doar orientative. Poarta suspendată poate fi proiectată și în alte dimensiuni, iar cadrul poate fi sudat din alte profile rectangulare. Pentru dimensiuni nestandardizate sau pentru o umplutură mai grea, recomandăm verificarea profilului, a numărului de cărucioare și a metodei de ancorare în funcție de situația concretă.
Comenzi și consultanță
» Solicitați o soluție tehnică
Dacă nu ați găsit informația pe care o căutați, contactați ne Vă ajutăm să alegeți profilul C, elementele de fixare, cărucioarele, ghidajul inferior și accesoriile pentru poarta suspendată.
Informațiile de care avem nevoie pentru a vă recomanda produsele potrivite
- lățimea și înălțimea liberă a deschiderii,
- dimensiunile întregului canat și greutatea estimată cu umplutura,
- o fotografie sau o schiță a locului în care va fi ancorat profilul C,
- informații despre modul în care doriți să realizați ghidajul inferior.
Atenționare tehnică: Exemplele prezentate sunt orientative și nu înlocuiesc evaluarea de către o persoană calificată a structurii portante concrete, a metodei de ancorare și a condițiilor de montaj.
Redactat de ing. Ján Kubíček.
