Instrucțiuni tehnice pentru barierele NICE WIDE S, WIDE M și WIDE L
Comparație între modelele NICE WIDE
| Parametru | NICE WIDES | NICE WIDEM | NICE WIDEL |
|---|---|---|---|
| Timp minim de deschidere | 4 s | 3,5 s | 5 s |
| Receptor radio | încorporat + SM / OXI | încorporat + SM / OXI | încorporat + SM / OXI |
Date comune ale unității de comandă
| Parametru | Valoare |
|---|---|
| Alimentare de rezervă | NICE PS324 |
| Alimentare fotovoltaică | Nu |
| Ieșire pentru lampă de semnalizare | max. 25 W |
| Ieșiri CL / OGI | 24 V c.c., max. 10 W pe ieșire |
| Intrări | STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE |
| Antenă | 50 Ω, cablu RG58 |
| Reglare | potențiometre și microîntrerupătoare pe unitatea de comandă |
Toate modelele WIDE S, WIDE M și WIDE L au un receptor radio simplu încorporat și, de asemenea, un conector SM pentru receptoarele din familia OXI. Un exemplu concret actual de receptor conectabil este NICE OXIBD; o alternativă cu rază lungă de acțiune este NICE OXILR cu telecomenzi compatibile NICE ON3ELR.
Mai multe informații despre întreaga gamă găsiți în categoria bariere NICE WIDE sau în prezentarea generală a barierelor NICE.
Accesorii compatibile pentru barierele NICE WIDE
Bariera se vinde fără braț. Alegeți mai întâi brațul și placa de bază în funcție de model, apoi accesoriile de siguranță și de funcționare potrivite pentru intrarea respectivă.
Componentele de bază ale ansamblului în funcție de model
WIDE S și WIDE M: braț NICE XBA19 și placă de bază NICE SIA1.
WIDE L: braț NICE XBA15 (3 m), NICE XBA14 (4 m) sau NICE XBA5 (5 m) și placă de bază NICE SIA2.
WIDE L cu braț de 6 m: două brațe NICE XBA15 unite cu piesa NICE XBA9.
Siguranța trecerii
- NICE EPM – fotocelule cu releu pentru intrarea PHOTO.
- NICE XBA13 – profil de cauciuc de protecție împotriva impactului, pentru marginea inferioară a brațului.
- NICE WA10 – elemente reflectorizante pentru o vizibilitate mai bună a brațului.
Semnalizare luminoasă
- NICE XBA4 pentru WIDE S/M; NICE XBA6 sau NICE XBA18 pentru WIDE L, în funcție de lungimea brațului.
- NICE ELDC – lampă LED externă de semnalizare; puterea maximă la ieșirea pentru lampă este 25 W.
Reazeme, suport de braț și montaj special
- NICE WA11 – reazem fix reglabil pentru toate modelele.
- NICE WA12 – reazem mobil pentru WIDE M/L.
- NICE WA13 – suport de braț din aluminiu.
- NICE WIA10 – mecanism de rabatare laterală a brațului pentru WIDE S/M.
- NICE WIA11 – articulație pliabilă pentru WIDE M, în instalații joase.
Comandă și alimentare de rezervă
- NICE OXIBD – receptor conectabil actual din familia OXI.
- NICE OXILR – receptor cu rază lungă de acțiune pentru telecomenzile compatibile NICE ON3ELR.
- NICE PS324 – sursă de alimentare de rezervă cu încărcare încorporată pentru WIDE S/M/L.
Important: Luminile, profilul de cauciuc, suportul de braț, reazemul și alte elemente modifică greutatea brațului. După fiecare modificare a configurației, verificați din nou echilibrarea brațului și adecvarea arcului.
Documente și alte opțiuni de selecție
Cablarea recomandată pentru NICE WIDE
Pentru instalarea electrică a barierei, este important să pregătiți cablurile înainte de a monta carcasa barierei. Pentru trasee mai lungi sau când mai multe dispozitive sunt instalate pe aceeași linie, dimensionarea trebuie verificată în funcție de instalația concretă.

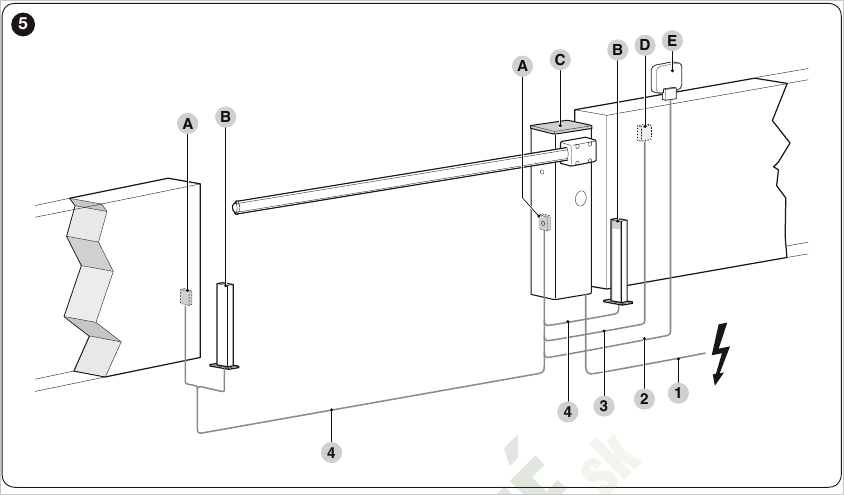

Amplasarea orientativă a dispozitivelor și cablurilor. Secțiunile exacte și lungimile maxime sunt indicate în tabelul de sub schemă.
| Conexiune | Cablu, lungime și observații |
|---|---|
| Alimentare 230 V | 3 x 1,5 mm², max. 30 m. Pentru lungimi de peste 30 m, utilizați 3 x 2,5 mm² și realizați o împământare de protecție separată lângă barieră. |
| Lampă de semnalizare | 2 x 0,5 mm², max. 30 m. Ieșirea LIGHT. |
| Selector cu cheie | 2 x 2 x 0,25 mm², max. 30 m. Două conductoare separate pentru contactele de comandă; se pot înlocui cu un cablu de 4 x 0,5 mm². |
| Fotocelulă TX | 2 x 0,25 mm², max. 30 m. Pentru o lungime de peste 30 m și până la 40 m, utilizați 2 x 1 mm². |
| Fotocelulă RX | 4 x 0,25 mm², max. 30 m. Pentru o lungime de peste 30 m și până la 40 m, utilizați 2 x 1 mm². |
| Intrare OPEN | 2 x 0,25 mm², max. 30 m. Contact normal deschis. |
| Intrare CLOSE | 2 x 0,25 mm², max. 30 m. Contact normal deschis. |
| Antenă | RG58, cablu coaxial ecranat, max. 15 m. Se recomandă o lungime cât mai mică, ideal de până la 5 m. |
| Indicator luminos pentru bariera deschisă | 2 x 0,5 mm², max. 30 m. Ieșire OGI sau semafor, în funcție de setarea microîntrerupătoarelor 9 și 10. |
Montarea carcasei și a plăcii de fundație NICE WIDE
Înainte de instalarea barierei, pregătiți tuburile de protecție pentru cabluri și verificați dacă suportul permite o ancorare solidă, plană și sigură. Pentru WIDE S și WIDE M se folosește placa de fundație NICE SIA1, iar pentru WIDE L placa de fundație NICE SIA2.
Siguranță: Fundația și metoda de ancorare trebuie evaluate de un instalator calificat, în funcție de suport, condițiile locale și sarcina barierei. Locul nu trebuie să fie inundabil și trebuie să permită accesul în siguranță la carcasă.
Ancorarea pe o fundație portantă pregătită
- Îndepărtați capacul superior și panoul din spate al carcasei barierei.
- Așezați carcasa pe fundația pregătită și marcați cele patru puncte de ancorare prin orificiile de montaj.
- Dați carcasa la o parte și faceți găuri în punctele marcate.
- Montați patru ancore cu expansiune adecvate.
- Puneți carcasa la loc și fixați-o cu piulițe și șaibe adecvate.
Ancorele, piulițele și șaibele pentru ancorarea directă nu sunt incluse în pachet.

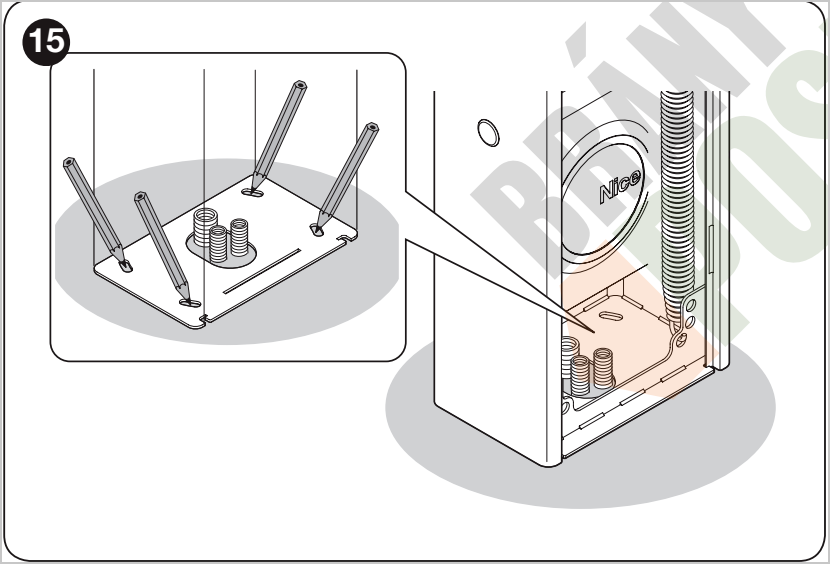

Carcasa servește drept șablon pentru marcarea precisă a celor patru puncte de ancorare.
Fundație nouă din beton cu placă de fundație
| Cerință | Valoare conform manualului |
|---|---|
| Grosimea minimă a betonului | 150 mm |
| Armare | armătură din oțel |
| Volumul de beton | mai mult de 0,2 m³ |
| Exemplu orientativ de fundație | grosime 250 mm, suprafață 0,8 m²; aproximativ 0,9 × 0,9 m |
| Ancorarea ulterioară a plăcii în beton | 4 ancore cu șuruburi M12; rezistență la tracțiune de minimum 400 kg, conform documentației |
- Pregătiți groapa fundației și tuburile de protecție pentru introducerea cablurilor electrice.

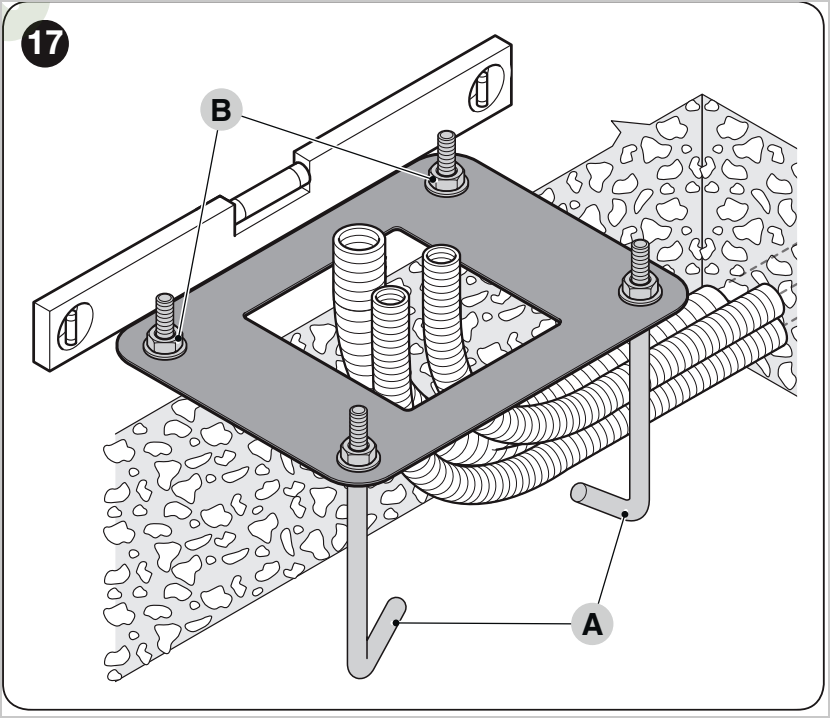

- Fixați patru cârlige de ancorare pe placa de fundație. Montați o piuliță și o șaibă pe fiecare cârlig, atât deasupra, cât și dedesubtul plăcii.
- Verificați poziția tuburilor de protecție pentru cabluri în orificiul central al plăcii.
Placa de fundație trebuie să rămână orizontală; scoateți tuburile de protecție pentru cabluri prin orificiul central al acesteia.
Important: Strângeți piulița inferioară a fiecărui cârlig de ancorare până la capătul filetului.
- Turnați betonul și introduceți placa de fundație înainte ca acesta să înceapă să se întărească.
- Așezați placa la nivelul suprafeței, paralelă cu viitorul braț al barierei și perfect orizontală.
- Așteptați până când betonul se întărește complet. Manualul indică de obicei aproximativ două săptămâni.
- Îndepărtați cele patru piulițe și șaibe superioare de pe cârligele de ancorare.
- Deschideți carcasa, așezați-o pe cârligele de ancorare și fixați-o cu piulițele și șaibele îndepărtate.

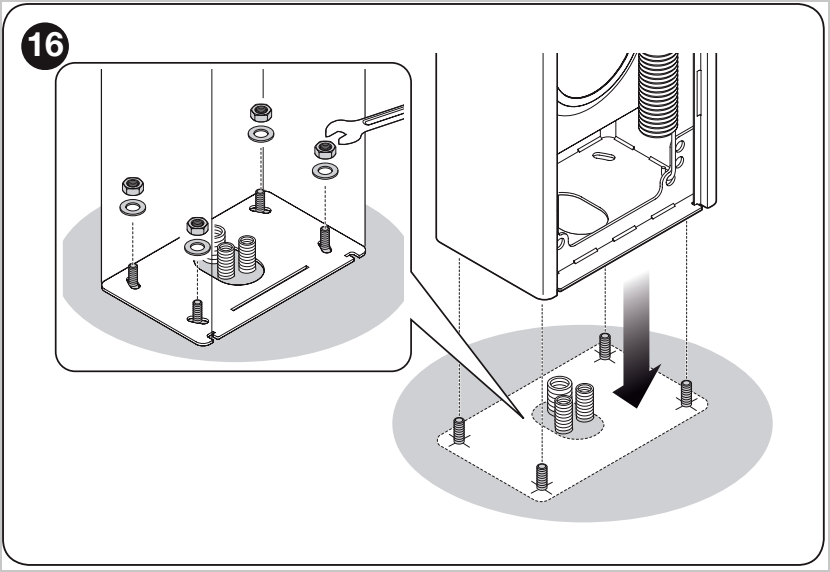

După întărirea fundației, carcasa se așază pe cele patru puncte de ancorare și se fixează cu piulițe și șaibe.
Alt suport decât betonul armat: Verificați consistența și capacitatea portantă a acestuia. Conform manualului, cele patru puncte de ancorare trebuie să suporte în siguranță o sarcină de aproximativ 1 000 kg. Tipul concret de ancoră trebuie stabilit de instalator în funcție de suport.
Conectarea unității de comandă NICE WIDE
Unitatea de comandă WIDE are borne separate pentru alimentarea accesoriilor, intrările de siguranță, intrările de comandă, lampa de semnalizare, iluminat și antenă. Intrările NC neutilizate trebuie conectate printr-o punte la borna comună, conform schemei de conectare.

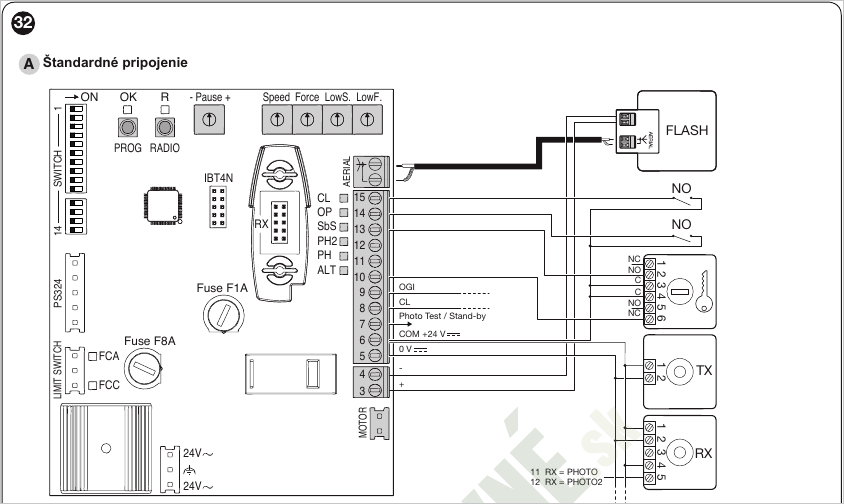

Conectarea standard a lămpii de semnalizare, a intrărilor de comandă și a fotocelulelor.
| Borne | Denumire / tip | Funcție |
|---|---|---|
| 3 - 4 | LIGHT Ieșire |
Lampă de semnalizare. În timpul mișcării, clipește cu intervale de aproximativ 0,5 s pornită și 0,5 s oprită. |
| 5 | SERVICES 24 V DC |
Alimentare pentru accesorii: 24 V DC, maximum 200 mA. |
| 6 - 8 | CL Ieșire |
Iluminat sau ieșire pentru semafor, în funcție de setare. În setarea standard, se aprinde la începutul manevrei și se stinge la aproximativ 60 s după încheierea acesteia. |
| 6 - 9 | OGI Ieșire |
Indicator luminos pentru bariera deschisă sau ieșire pentru semafor, în funcție de setare. În setarea standard, este stins când bariera este închisă, aprins când este deschisă și clipește în timpul mișcării. |
| 6 - 10 | STOP Intrare NC |
Blocarea sau oprirea imediată a manevrei de către un dispozitiv de siguranță. |
| 6 - 11 | PHOTO Intrare NC |
Fotocelule pentru închidere. Activarea în timpul închiderii provoacă oprirea sau inversarea mișcării, în funcție de setare. |
| 6 - 12 | PHOTO 2 Intrare NC |
Fotocelule pentru deschidere. Activarea în timpul deschiderii provoacă oprirea sau inversarea mișcării, în funcție de setare. |
| 6 - 13 | SbS Intrare NO |
Comandă pas cu pas. Secvența standard este Open - Stop - Close - Stop. |
| 6 - 14 | OPEN Intrare NO |
Comandă de deschidere. Secvența Open - Stop - Open - Stop. |
| 6 - 15 | CLOSE Intrare NO |
Comandă de închidere. Secvența Close - Stop - Close - Stop. |
| 7 | 24 V / Test fotocelule / Stand-by 24 V c.c. |
Alimentare auxiliară de 24 V c.c., maximum 200 mA. În modul selectat, este utilizată pentru testarea fotocelulelor sau pentru funcția stand-by. |
| AERIAL | Antenă Intrare |
Conectarea antenei receptorului, impedanță de 50 Ω, cablu RG58. |
Reglarea brațului și a pozițiilor de capăt
Înainte de programare, brațul trebuie montat corect din punct de vedere mecanic și echilibrat, iar unitatea de comandă trebuie să cunoască sensul de mișcare și pozițiile de capăt. Bariera utilizează întrerupătoare de limită marcate FCA și FCC.
Echilibrarea brațului

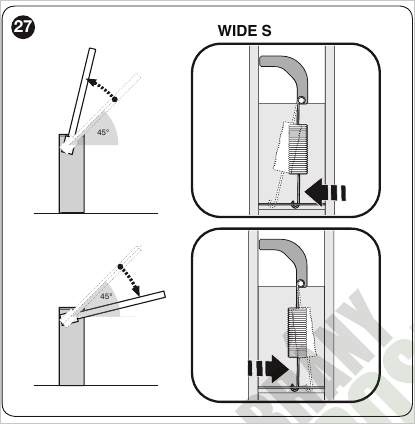

Mecanismul de echilibrare WIDE S.

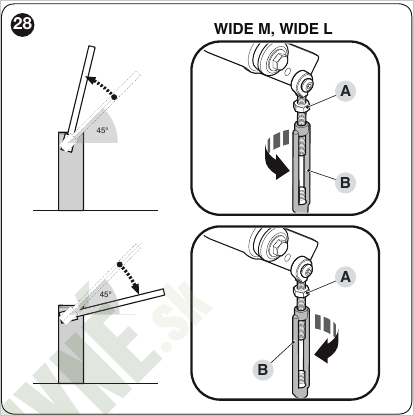

Mecanismul de echilibrare WIDE M și WIDE L.

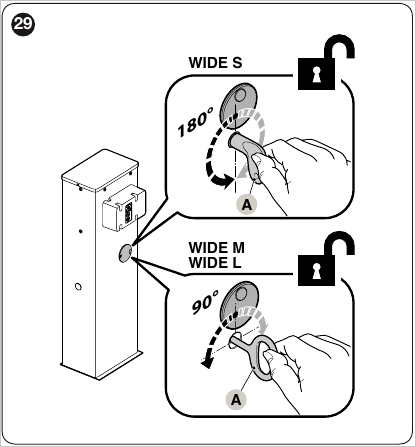

- Deblocați operatorul și poziționați brațul la aproximativ 45°.
- Verificați dacă brațul rămâne nemișcat. Dacă se ridică, reduceți efectul arcului; dacă coboară, măriți efectul arcului, în funcție de mecanismul modelului respectiv.
- Repetați verificarea la aproximativ 20° și 70°. Brațul nu trebuie să se ridice sau să coboare brusc de la sine.

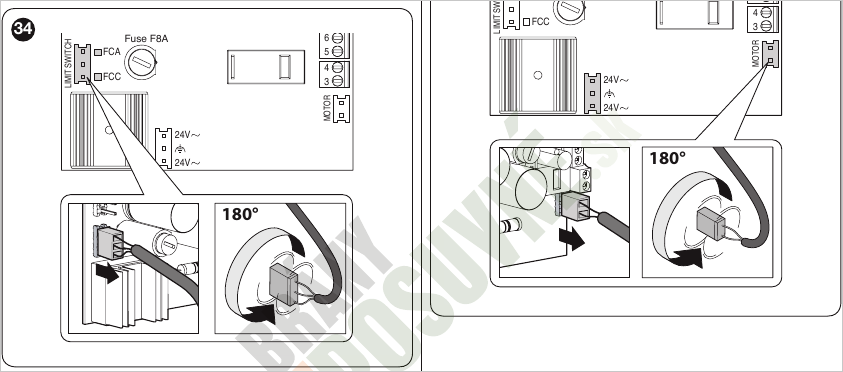

Verificarea întrerupătoarelor de limită
Dacă starea LED-urilor FCA/FCC sau sensul de mișcare al brațului nu corespunde, rotiți conectorul corespunzător cu 180° după deconectarea alimentării.
- Deblocați operatorul și deplasați manual brațul în poziția închisă.
- În poziția închisă, FCC trebuie să fie stins și FCA trebuie să fie aprins.
- Deplasați manual brațul în poziția deschisă.
- În poziția deschisă, FCA trebuie să fie stins și FCC trebuie să fie aprins.
- Poziționați brațul la aproximativ 45° și blocați din nou operatorul.
Întrerupătorul de limită pentru încetinire trebuie să comute cu aproximativ 20° înainte de opritorul mecanic. Dacă este necesară reglarea exactă a punctului de încetinire, reglați camele întrerupătoarelor de limită.
Verificarea sensului de mișcare
- Setați toate microîntrerupătoarele de programare în poziția OFF.
- Poziționați brațul la aproximativ 45°.
- Aplicați un impuls scurt la intrarea OPEN.
- Brațul trebuie să înceapă să se deschidă. Dacă se deplasează în sens opus, rotiți conectorul motorului cu 180° și repetați verificarea.
Programarea barierei NICE WIDE
NICE WIDE nu se programează la fel ca operatorii Robus, prin nivelurile de programare L1 până la L8. Setarea de bază se efectuează cu ajutorul potențiometrelor A până la E, microîntrerupătoarelor 1 până la 14 și butoanelor PROG și RADIO de pe unitatea de comandă.

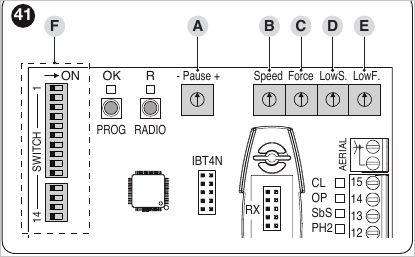

Elementele de comandă de pe placa unității de comandă.
Potențiometrele A până la E
| Element | Setare |
|---|---|
| A – Pauză | Timpul de pauză dintre finalul deschiderii și începutul închiderii automate. Se utilizează numai în modul automat. |
| B – Viteză | Viteza maximă a brațului de la începutul mișcării până la punctul de încetinire. |
| C – Forță | Sensibilitatea detecției obstacolelor de la începutul mișcării până la punctul de încetinire. La detectarea unui obstacol, mișcarea se inversează. |
| D – Viteză redusă | Viteza brațului în porțiunea de mișcare cu încetinire, de la întrerupătorul de limită până la poziția de capăt. |
| E – Forță redusă | Sensibilitatea detecției obstacolelor în porțiunea de mișcare cu încetinire. |
Valorile potențiometrelor se reglează când microîntrerupătoarele 13 și 14 sunt în poziția OFF. După reglajul fin, setarea se salvează prin readucerea microîntrerupătoarelor 13 și 14 în poziția ON.
Citirea intrării ALT și a opritoarelor mecanice
- Poziționați brațul aproximativ la jumătatea cursei.
- Treceți microîntrerupătoarele 13 și 14 în poziția OFF.
- Apăsați și mențineți apăsat butonul PROG timp de aproximativ 3 secunde.
- Unitatea de comandă citește starea intrării ALT/STOP și pornește secvența închidere completă - deschidere completă - închidere completă.
- Dacă, după programare, s-a modificat poziția camelor întrerupătoarelor de limită, trebuie repetată citirea opritoarelor mecanice.
- După testarea mișcării, reglați viteza, forța și încetinirea cu ajutorul potențiometrelor.
- După finalizarea setării, treceți microîntrerupătoarele 13 și 14 în poziția ON.

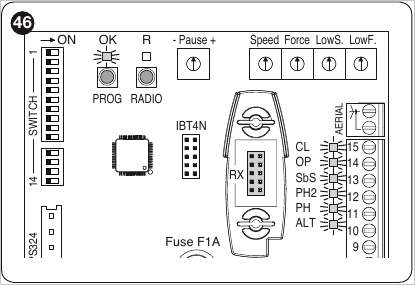

După citirea reușită, LED-ul OK clipește verde aproximativ o dată pe secundă. Dacă, în timpul funcționării normale, se modifică setarea unui microîntrerupător sau a unui potențiometru, unitatea de comandă utilizează valorile salvate anterior, iar LED-ul OK avertizează prin clipiri portocalii.
Microîntrerupătoarele de programare 1 până la 14
| Microîntrerupător / poziție | Funcție |
|---|---|
| 1 - 2 OFF - OFF |
Mod manual. Mișcarea are loc numai cât timp comanda este activă. |
| 1 - 2 ON - OFF |
Mod semiautomat. O singură comandă execută întreaga manevră de deschidere sau închidere. |
| 1 - 2 OFF - ON |
Mod automat. Comanda deschide bariera, iar după pauza setată bariera se închide automat. |
| 1 - 2 ON - ON |
Mod automat cu funcția de închidere permanentă. După o întrerupere a alimentării, bariera începe să se închidă dacă a rămas deschisă. |
| 3 ON |
Modul de funcționare pentru clădiri rezidențiale. În timpul deschiderii, comenzile SbS sau OPEN suplimentare sunt ignorate până la deschiderea completă. În timpul închiderii, o comandă suplimentară oprește mișcarea și deschide bariera. |
| 3 OFF |
Funcția pentru clădiri rezidențiale este dezactivată. |
| 4 ON |
Comanda pas cu pas funcționează în ciclul Deschidere - Închidere - Deschidere - Închidere. |
| 4 OFF |
Comanda pas cu pas funcționează în ciclul Deschidere - Stop - Închidere - Stop. |
| 5 ON |
Preavertizare luminoasă. Lampa de semnalizare începe să clipească înainte de pornirea manevrei, timp de aproximativ 5 s în modul automat și 2 s în modul manual. |
| 5 OFF |
Preavertizarea luminoasă este dezactivată. |
| 6 ON |
Lampa de semnalizare luminează sau clipește atât în timpul manevrei, cât și în timpul pauzei dinaintea închiderii automate. |
| 6 OFF |
Lampa de semnalizare funcționează numai în timpul mișcării barierei. |
| 7 ON |
Închidere imediat după trecerea prin zona fotocelulelor. După eliberarea fotocelulelor, bariera se închide după aproximativ 5 s. |
| 7 OFF |
Funcția este dezactivată. |
| 8 ON |
Intrarea PHOTO intervine și în timpul deschiderii. În modul semiautomat sau automat, deschiderea se reia după eliberarea fotocelulelor. |
| 8 OFF |
Intrarea PHOTO intervine numai în timpul închiderii. |
| 9 - 10 OFF - OFF |
Ieșirea OGI este indicatorul pentru bariera deschisă, iar ieșirea CL este pentru iluminat. |
| 9 - 10 ON - OFF |
Semafor cu sens unic și iluminat. OGI funcționează ca lumină verde, iar CL rămâne pentru iluminat. |
| 9 - 10 OFF - ON |
Semafor alternativ pentru intrare și ieșire. OGI și CL comandă luminile roșii sau verzi în funcție de direcție și de starea barierei. |
| 9 - 10 ON - ON |
Semafor configurabil prin Oview. Logica implicită folosește lumina verde când bariera este deschisă și lumina roșie când este închisă. |
| 11 ON |
Eliberare rapidă a căii de acces. Timpii de deschidere sau închidere accelerată se setează prin Oview. |
| 11 OFF |
Eliberarea rapidă a căii de acces este dezactivată. |
| 12 ON |
Funcție configurată prin Oview; implicit, testarea fotocelulelor. Borna 7 este utilizată ca ieșire de 24 V pentru testarea fotocelulelor. |
| 12 OFF |
Borna 7 este o ieșire fixă de 24 V pentru accesorii. |
| 13 - 14 OFF - OFF |
Mod de testare și reglare. Unitatea funcționează cu valorile actuale ale potențiometrelor și permite reglarea în timpul testelor. |
| 13 - 14 ON - ON |
Blocarea programării. Salvează și blochează valorile potențiometrelor și ale microîntrerupătoarelor. |
| 13 - 14 ON - OFF sau OFF - ON |
Combinație nevalidă. |
Ieșirile receptorului radio
Toate modelele WIDE S, WIDE M și WIDE L au un receptor radio încorporat și un conector SM pentru receptoarele din familia OXI; un exemplu actual de receptor plug-in este NICE OXIBD. O alternativă cu rază lungă de acțiune este NICE OXILR cu tehnologie LoRa, care necesită telecomenzi compatibile NICE ON3ELR. În configurația standard, ieșirile receptorului au următoarele funcții:
| Ieșirea receptorului | Funcție |
|---|---|
| 1 | SbS - comandă pas cu pas |
| 2 | STOP |
| 3 | OPEN - deschidere |
| 4 | CLOSE - închidere |
| 5 | CL - ieșire pentru iluminat sau semafor |
| 6 | Canal radio 1 |
| 7 | Canal radio 2 |
Funcții speciale NICE WIDE
| Funcție | Descriere |
|---|---|
| Funcția de închidere permanentă | Dacă este selectat modul 1 - 2 în poziția ON - ON și bariera este deschisă după restabilirea alimentării, unitatea de comandă pornește automat închiderea, cu preavertizare luminoasă. |
| Închidere după trecerea prin zona fotocelulelor | Cu microîntrerupătorul 7 în poziția ON, în modul automat pauza se scurtează, iar după eliberarea fotocelulelor bariera se închide după aproximativ 5 secunde. |
| Semafor | Microîntrerupătoarele 9 și 10 schimbă funcția ieșirilor OGI și CL. Ieșirile pot funcționa ca indicator, iluminat, semafor cu sens unic sau semafor alternativ pentru intrare și ieșire. |
| Deplasare forțată în modul „om prezent” | Dacă un dispozitiv de siguranță blochează mișcarea, unitatea de comandă permite deplasarea forțată prin menținerea apăsată a comenzii. Acest mod este destinat situațiilor de service sau de urgență. |
| Semnalizare pentru întreținere | Unitatea de comandă poate semnaliza necesitatea întreținerii în funcție de numărul de manevre efectuate. Pragul se setează prin Oview. |
Depanare și diagnosticare
Poziția LED-urilor OK și R și a indicatoarelor de intrare de pe placa de comandă.
Defecțiuni uzuale
| Problemă | Cauză și verificare |
|---|---|
| Telecomanda nu acționează bariera, iar LED-ul de pe telecomandă nu se aprinde. | Cauză: Bateria telecomenzii este descărcată. Verificare: Verificați și înlocuiți bateria telecomenzii. |
| LED-ul telecomenzii se aprinde, dar bariera nu reacționează. | Cauză: Telecomanda nu este memorată în receptor. Verificare: Verificați memorarea telecomenzii conform secțiunii articol separat despre asocierea telecomenzilor. |
| Bariera nu reacționează la nicio comandă. | Cauză: Alimentarea lipsește sau siguranța este defectă. Verificare: Verificați alimentarea de la rețea și siguranțele F1 și F2. |
| Manevra nu pornește, iar girofarul nu clipește. | Cauză: Unitatea de comandă nu primește nicio comandă. Verificare: Verificați LED-ul intrării SbS sau semnalizarea receptorului. La o comandă radio, LED-ul OK trebuie să clipească rapid de două ori. |
| Bariera se mișcă, apoi își schimbă sensul. | Cauză: Forța este setată la o valoare prea mică sau brațul este echilibrat necorespunzător. Verificare: Verificați echilibrarea brațului și setarea potențiometrelor Force și Low Force. |
| Bariera se mișcă încet sau nu pornește din poziția de capăt. | Cauză: Unitatea de comandă nu a memorat corect pozițiile de capăt. Verificare: Verificați limitatoarele de cursă și repetați memorarea opritoarelor. |
| Bariera se deplasează în sens opus. | Cauză: Motorul este conectat cu polaritatea inversată. Verificare: Verificați sensul de deplasare și conectorul motorului. |
Diagnosticare prin clipirea LED-ului OK
| Clipirea LED-ului OK | Semnificație și verificare |
|---|---|
| Stins | Defecțiune sau lipsă alimentare a unității de comandă. Verificare: Verificați alimentarea și siguranțele. |
| Aprins continuu | Anomalie gravă la unitatea de comandă. Verificare: Încercați să întrerupeți alimentarea și să o reconectați; dacă problema persistă, verificați unitatea de comandă. |
| Clipește o dată pe secundă | Stare normală. Verificare: Unitatea de comandă funcționează corect. |
| 2 clipiri rapide și o pauză | Fotocelula a fost activată. Verificare: Verificați intrările PHOTO și PHOTO 2 și zona de trecere. |
| 3 clipiri rapide și o pauză | A fost detectat un obstacol între limitatoarele de cursă. Verificare: Verificați echilibrarea brațului și reglarea forței. |
| 4 clipiri rapide și o pauză | Intrarea ALT/STOP a fost activată. Verificare: Verificați circuitul STOP și dispozitivele de siguranță conectate. |
| 5 clipiri rapide și o pauză | Problemă la hardware-ul sistemului de comandă a motorului. Verificare: Așteptați aproximativ 30 s, încercați o nouă comandă și, dacă este necesar, întrerupeți și reconectați alimentarea. |
| 6 clipiri rapide și o pauză | Limita de temperatură a fost depășită. Verificare: Așteptați ca unitatea de comandă să se răcească. |
LED-uri de verificare a intrărilor
| LED | Semnificația stării |
|---|---|
| STOP | Stins: Intrarea STOP este activă sau circuitul este întrerupt. Aprins: Stare normală a intrării STOP. |
| PH | Stins: Fotocelula PHOTO a fost activată. Aprins: Stare normală a intrării PHOTO. |
| PH2 | Stins: Fotocelula PHOTO 2 a fost activată. Aprins: Stare normală a intrării PHOTO 2. |
| SbS | Stins: Intrarea pentru comanda pas cu pas nu este activă. Aprins: Intrarea SbS este activă. |
| OP | Stins: Intrarea OPEN nu este activă. Aprins: Intrarea OPEN este activă. |
| CL | Stins: Intrarea CLOSE nu este activă. Aprins: Intrarea CLOSE este activă. |
| FCA | Stins: Limitatorul de cursă pentru deschidere este acționat, iar brațul este deschis. Aprins: Brațul nu se află la limitatorul de cursă pentru deschidere. |
| FCC | Stins: Limitatorul de cursă pentru închidere este acționat, iar brațul este închis. Aprins: Brațul nu se află la limitatorul de cursă pentru închidere. |
Durata de viață a barierei NICE WIDE
Manualul barierei NICE WIDE indică o durată de viață estimativă de până la 500 000 de cicluri de lucru. Durata reală de viață depinde de condițiile de utilizare, lungimea brațului, accesoriile montate pe braț și frecvența cu care dispozitivele de siguranță intervin în timpul ciclului.
| Factor | S | M | L |
|---|---|---|---|
| Mediu cu mult praf sau nisipos | 10 % | 10 % | 10 % |
| Mediu salin | 10 % | 10 % | 10 % |
| Apărătoare inferioară din aluminiu pe braț | 5 % | 5 % | 5 % |
| Suport mobil pentru braț | - | 15 % | 15 % |
| Temperatura ambiantă peste 40 °C sau sub 0 °C | 5 % | 5 % | 5 % |
| Manevră întreruptă de fotocelulă | 10 % | 15 % | 15 % |
| Manevră întreruptă de intrarea STOP | 10 % | 15 % | 15 % |
| Trimerul de viteză setat peste 50 % | 10 % | 10 % | 15 % |
| Trimerul de forță setat peste 50 % | 5 % | 10 % | 10 % |
Procentele se adună. Cu cât indicele de sarcină rezultat este mai mare, cu atât numărul estimat de cicluri de lucru este mai mic. La un indice de sarcină de aproximativ 30 %, durata de viață estimată este de circa 200 000 de cicluri.
Baterie de rezervă, fotocelule și lumini
Pentru alimentarea de rezervă a barierelor WIDE S, WIDE M și WIDE L este destinat NICE PS324 cu încărcare încorporată. Permite funcționarea de urgență în cazul unei pene de curent; numărul de mișcări depinde de starea bateriei și de sarcina ansamblului.
Fotocelulele de siguranță se conectează la intrările PHOTO și PHOTO 2. În setarea standard, intrarea PHOTO intervine la închidere; cu microîntrerupătorul 8 activat, poate interveni și la deschidere. Dacă microîntrerupătorul 12 este în poziția ON, borna 7 este utilizată pentru testarea fotocelulelor.
Lampa de avertizare se conectează la ieșirea LIGHT. Ieșirile CL și OGI pot fi utilizate pentru iluminat, ca indicator al barierei deschise sau pentru comanda unui semafor, în funcție de setarea microîntrerupătoarelor 9 și 10. Puterea maximă a unei ieșiri pentru indicator sau semafor este de 10 W.
Lumini compatibile pentru braț: pentru WIDE S și WIDE M NICE XBA4; pentru WIDE L NICE XBA6 sau NICE XBA18 în funcție de lungimea ansamblului. După montaj, verificați din nou echilibrarea brațului.

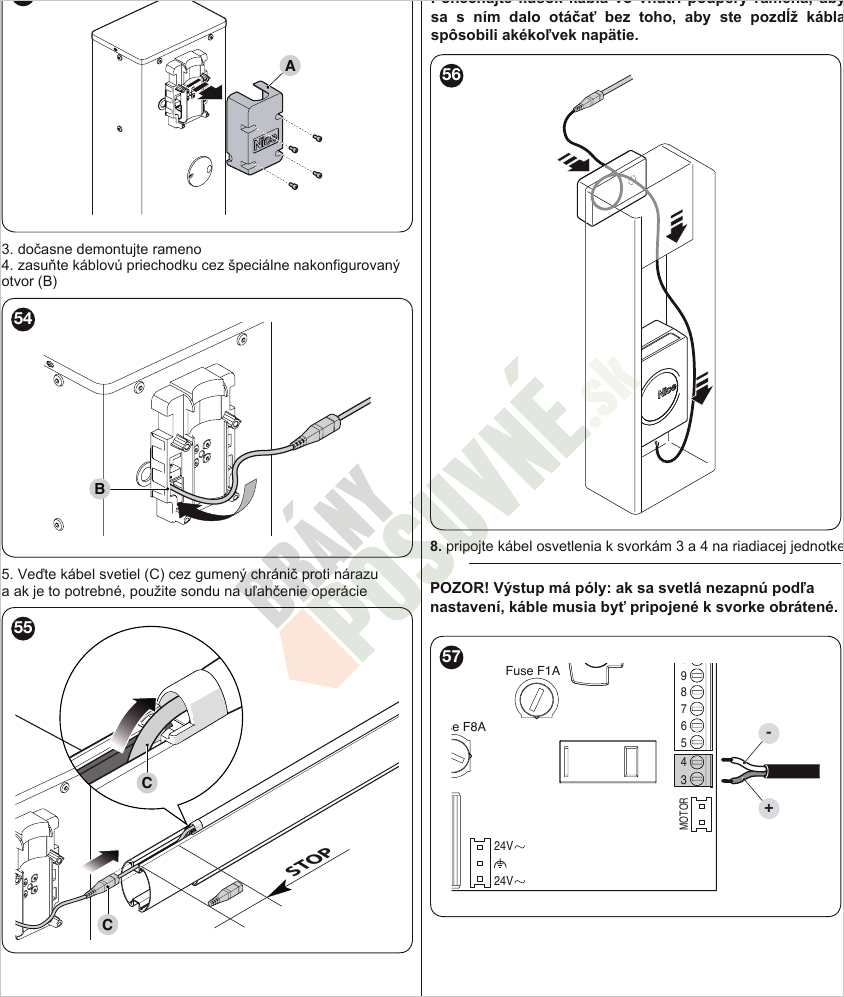

Dirijarea cablului prin suport și braț. Respectați polaritatea la conectarea la bornele 3 și 4.
Deblocarea manuală a barierei NICE WIDE
În cazul unei pene de curent sau al unei intervenții de service, bariera poate fi deblocată cu cheia, iar brațul poate fi deplasat manual.
WIDE S se deblochează prin rotirea cheii cu 180°; WIDE M și WIDE L, prin rotirea cu 90°.
- Îndepărtați capacul încuietorii.
- Introduceți cheia de deblocare.
- La WIDE S, rotiți cheia cu 180°, iar la WIDE M și WIDE L, cu 90°.
- Deplasați manual brațul în poziția dorită.
- Pentru blocare, rotiți cheia înapoi, scoateți-o și închideți capacul încuietorii.
Comenzi și consultanță tehnică
Întrebați-ne despre conectare sau alegerea ansamblului
Dacă nu ați găsit informația pe care o căutați, scrieți-ne la [email protected]. Vă ajutăm să alegeți bariera, brațul, arcul, elementele de siguranță și accesoriile.
Date necesare pentru alegerea ansamblului
- lățimea liberă de trecere și lungimea dorită a brațului,
- numărul estimat de cicluri pe oră,
- lista accesoriilor de pe braț: lumini, profil de protecție din cauciuc, apărătoare inferioară sau suport mobil,
- metoda de comandă dorită și elementele de siguranță.
Avertizare tehnică: Conectarea electrică, reglarea forței și verificarea elementelor de siguranță trebuie efectuate de o persoană calificată, în funcție de instalația concretă și de reglementările în vigoare.
